Produkttyp	Digitaler Decoder (Satellitenreceiver)
Marke	Kathrein
Modell	UFS 912sw
Empfangsstandard	DVB-S2 (HD)
HD-Ausgabe	Ja (1080i/720p)
Videoausgänge	HDMI, SCART
USB-Anschluss	1x USB 2.0 (vorne)
Stromversorgung	12V DC, 1,5 A
Abmessungen (B x H x T)	ca. 260 x 40 x 180 mm
Gewicht	ca. 0,8 kg
Leistungsaufnahme	max. 15 W
CI-Slot	1x Common Interface (CI+)
Frequenzbereich	950 – 2150 MHz
Empfangspegel	-65 bis -25 dBm
Unterstützte Videocodecs	MPEG-2, MPEG-4 H.264
Menüsprachen	Deutsch, Englisch, Französisch u.a.
Fernbedienung	Ja, inklusive Batterien
Reinigung	Mit trockenem, fusselfreiem Tuch; keine Flüssigkeiten verwenden
Sicherheit	Netzstecker bei Gewitter ziehen; Gehäuse nicht öffnen
Ersatzteile	Fernbedienung und Netzteil über Kathrein erhältlich
Reparatur	Nur durch autorisierte Fachwerkstatt

Häufig gestellte Fragen - UFS 912sw KATHREIN

Wie schließe ich den Kathrein UFS 912sw an?

Verbinden Sie das Gerät über das beiliegende HDMI-Kabel oder SCART-Kabel mit Ihrem Fernseher. Schließen Sie das Satellitenkabel an den LNB-Eingang an. Stecken Sie das Netzteil in die Steckdose und schalten Sie den Receiver mit der Ein-/Aus-Taste ein.

Welche Sender kann ich empfangen?

Der UFS 912sw empfängt freie und verschlüsselte Sender über DVB-S2. Sie benötigen eine gültige Smartcard für Pay-TV wie HD+ oder ORF Digital. Führen Sie einen Sendersuchlauf durch, um verfügbare Sender zu finden.

Wie führe ich einen Sendersuchlauf durch?

Drücken Sie die Menu-Taste auf der Fernbedienung, wählen Sie 'Installation' oder 'Einstellungen', dann 'Sendersuchlauf'. Wählen Sie Ihren Satelliten aus (z.B. Astra 19.2°O) und starten Sie die Suche.

Warum zeigt der Receiver kein Bild?

Überprüfen Sie die HDMI- oder SCART-Verbindung. Stellen Sie sicher, dass der Fernseher auf den richtigen Eingang geschaltet ist. Kontrollieren Sie, ob das Netzteil angeschlossen ist und die LED am Receiver leuchtet.

Wie aktualisiere ich die Software?

Laden Sie die neueste Firmware von der Kathrein-Website herunter und speichern Sie sie auf einem USB-Stick. Stecken Sie den Stick in den USB-Anschluss und wählen Sie im Menü 'Update' oder 'Softwareaktualisierung'. Folgen Sie den Anweisungen.

Kann ich externe Festplatten anschließen?

Der Receiver verfügt über einen USB-Anschluss, der jedoch in der Regel nicht für Aufnahmen ausgelegt ist. Er dient hauptsächlich für Software-Updates oder Medienwiedergabe (z.B. Fotos/Musik). Eine externe Festplatte wird nicht unterstützt.

Was tun bei einem Stromausfall?

Nach einem Stromausfall schaltet sich der Receiver normalerweise automatisch wieder ein. Sollte er nicht starten, ziehen Sie kurz das Netzteil und stecken Sie es erneut ein. Die zuletzt eingestellten Sender bleiben gespeichert.

Wie stelle ich die Menüsprache um?

Drücken Sie Menu, gehen Sie zu 'Einstellungen' oder 'Sprache'. Wählen Sie Ihre gewünschte Sprache aus der Liste, z.B. Deutsch, Englisch oder Französisch. Bestätigen Sie mit OK.

Der Receiver reagiert nicht auf die Fernbedienung. Was kann ich tun?

Prüfen Sie, ob die Batterien leer sind und tauschen Sie sie ggf. aus. Stellen Sie sicher, dass kein Hindernis zwischen Fernbedienung und Receiver ist. Versuchen Sie, die Fernbedienung näher zu halten. Falls nötig, setzen Sie den Receiver zurück.

Wie setze ich das Gerät auf Werkseinstellungen zurück?

Gehen Sie ins Menü zu 'Installation' oder 'Systemeinstellungen', wählen Sie 'Werkseinstellungen' oder 'Reset'. Bestätigen Sie die Aktion. Alle persönlichen Einstellungen werden gelöscht, Senderlisten müssen neu gesucht werden.

BEDIENUNGSANLEITUNG UFS 912sw KATHREIN

Sehr geehrte Kundin, sehr geehrter Kunde,

die vorliegende Betriebsanleitung soll Ihnen helfen, die umfangreichen Funktionen Ihres neuen Satelliten-Receivers optimal zu nutzen.

Wir haben die Bedienungshinweise so verständlich wie möglich verfasst und so knapp wie nötig gehalten. Zum Verständnis bestimmter Fachausdrücke, die sich nicht übersetzen lassen, haben wir ein kleines Lexikon am Ende dieser Anleitung hinzugefügt.

Mit dem Netzschalter haben wir der Umweltfreundlichkeit Rechnung getragen. Trennen Sie deshalb Ihren Receiver, um Strom zu sparen, bei längeren Fernsehpausen vom Netz. Bei kürzeren Pausen können Sie den Receiver mit der Fernbedienung auf Stand-by schalten, sodass nur ein Minimum an Strom verbraucht wird.

Wir wünschen Ihnen einen guten Empfang und viel Freude an Ihrem neuen HDTV-Receiver.

Ihr

KATHREIN-Team

Unterschied PAL - HDTV

Der Unterschied zwischen PAL und HDTV

Das hochauflösende Fernsehen zeichnet sich durch eine deutlich höhere Anzahl von Bildzeilen auf dem TV-Gerät aus. Der herkömmliche europäische Standard PAL erreicht eine Auflösung von 576 Zeilen vertikal und 720 Linien horizontal. Das hochauflösende Fernsehen besticht mit einer bis zu fünf Mal höheren Auflösung und damit auch mit mehr Detailschärfe und Plastizität als das Fernsehen im herkömmlichen PAL-Standard. Ein HDTV-Bild kann bis zu fünf Mal so viele Bildpunkte enthalten, also rund 2 Millionen Pixel, wie ein konventionelles PAL-Bild mit nur rund 400.000 Pixel.

Weltweit existieren derzeit zwei HDTV-Standards, basierend auf den beiden Formaten 1080i und 720p. Beide Standards variieren in der Anzahl der Bildzeilen und im Übertragungsverfahren. Für das menschliche Auge ist der Unterschied der beiden HDTV-Standards jedoch kaum wahrnehmbar; im Vergleich zum PAL-System wirken bewegte Bilder deutlich dynamischer. Sendetechnik und Empfangsgeräte werden zukünftig beide Standards verarbeiten können.

Inhaltsverzeichnis

Vorwort 2

Unterschied PAL - HDTV 3

Inhaltsverzeichnis 4

Sicherheitshinweise - Wichtige Hinweise. 6

Receiver-Eigenschaften/Lieferumfang .... 10

Receiver-Eigenschaften 10

Lieferumfang 10

Ausstattungsmerkmale 10

Ausstattungsmerkmale 11

Anschluss und Inbetriebnahme 12

Ansicht Rückseite 12

Ansicht Vorderseite (Blende heruntergeklappt) 13

Gerät anschließen (Sat-ZF-Anschlüsse) ... 14

Anschlussbeispiel 15

TV- und Videorecorder-Anschluss...... 16

Audio-Anschluss 16

Optischer Digital-Ausgang 16

Batterien in die Fernbedienung einlegen .. 16

Erst-Installation 17

Allgemeine Bedienungshinweise...... 46

Alphanumerische Eingaben 46

Bearbeitungs- und Auswahlmöglichkeiten in den Menüs 47

Grundbedienung im TV- oder Radio-Modus (Live-Betrieb) 48

Fernbedienung im Live-Betrieb (TV/Radio) 48

Wechsel zwischen TV- und Radio-Betrieb 49

Einstellen der Lautstärke 49

Programmwahl 49

Programmwahl direkt 49

Programmwahl aus Programmliste .... 50

Programm-Information 52

Aufruf Options-Programme 53

Ton-Auswahl 54

Untertitel-Auswahl 54

Videotext 55

Automatisches Timeshift 56

OTR (One Touch Recording) - Direkte Festplatten-Aufnahme *) 57

Premium-tvtv-EPG 58

Allgemeine Informationen zum Premium-tvtv-EPG 58

Aufruf EPG 59

Auswahlmöglichkeiten (Fernbedienungstasten im EPG) 60

Ansichten des EPGs 61

Jetzt läuft-Ansicht 61

Vorschau-Ansicht (Programm-Zeitschrift) ...... 62

Sparten-Ansicht 63

Extras-Menü 64

Meine Tipps 64

Suchfunktion 66

Weitere Sendetermine 66

Schauspieler/in 67

Stichwortsuche in Detailinformation 67

Volltextsuche 68

Aufnahme-Einstellungen (Timer programmieren) 69

Aufnahmeort für Aufnahme festlegen 71

Aufnahme „Einmalig“ 72

Aufnahme „Täglich“ 72

Aufnahme „Wöchentlich“ 73

Aufnahme „Benutzerdefiniert“ 73

„Serien-Aufnahme“ 74

Erinnerungsfunktion (Umschalten auf Sendung) 75

Aufnahmeplan-Ansicht 76

Bearbeitung einer Aufnahme 77

Überschneidungen von Aufnahmen 77

Programmliste bearbeiten 78

Aufruf „TV-Liste bearbeiten“-Menü 78

Auswahl der zu bearbeitenden Programm-/Favoritenliste 79

Auswahl des/der zu bearbeitenden Programme 80

Programme bearbeiten (Programmlisten). 80

Verschieben 81

Löschen 81

Überspringen 81

Sperren 82

Zu Favoritenliste hinzufügen 82

Blockmarkierung starten 83

Programme bearbeiten (Favoritenlisten) ... 83

Verschieben 83

Entfernen aus Favoritenliste 83

Sperren 84

Blockmarkierung starten 84

Favoritenliste umbenennen 84

Aufnahmen-Archiv

(Aufnahmen wiedergeben/bearbeiten) .... 85

Aufruf Aufnahmen-Archiv 85

Auswahlmöglichkeiten (Fernbedienungs- tasten im Aufnahmen-Archiv).... 86

Inhaltsverzeichnis

Ansichten (Sortierung der Aufnahmen)

des Aufnahmen-Archives 87

Ordner im Aufnahmen-Archiv 88

Ordner anlegen 88

Ordner bearbeiten (löschen/umbenennen) ..... 89

Wiedergabe einer Aufnahme 90

Wiedergabefunktionen 90

Kapitel anlegen 91

Auswahl der zu bearbeitenden

Aufnahme(n), 92

Aufnahmen bearbeiten 92

Löschen 93

Sperren 93

Umbenennen 93

Sparte ändern 94

Neuen Ordner anlegen 95

In Ordner verschieben 95

Kapitelansicht 96

Kapitel löschen 97

Hauptmenü 99

Aufruf und Einführung in das Hauptmenü. 99

Menü-Übersicht 100

Hauptmenü - Programmsuchlauf ..... 101

Automatischer Suchlauf 101

Manueller Suchlauf 103

Programmsuche mit Service-ID 105

Hauptmenü - Service-Menü 107

Automatische Software-Aktualisierung ... 107

Aktualisierung (Update) über Satellit ..... 109

Aktualisierung über USB 110

Software-Aktualisierung 111

Programmlisten-Aktualisierung 111

Programmliste auf USB-Gerät speichern ..... 111

Werkseinstellung laden 112

Hauptmenü - Einstellungen 113

Erst-Installation 113

Grundeinstellungen 113

Video-Einstellungen 114

Audio-Einstellungen 116

Datum und Uhrzeit 117

Einstellung des Fernbedienungs-Codes ..... 118

Benutzerdefinierte Einstellungen ..... 120

Kindersicherung 120

Bildschirm-Menü anpassen 122

EPG-Einstellungen 123

PVR (Aufnahme)-Einstellungen 125

Media-Center-Einstellungen 126

Autom. Prog.-Namen-Aktualisierung ..... 126

Antenne & Satelliten 126

Sat-Finder 127

Tuner-Konfiguration 128

Satelliten bearbeiten 128

Transponder bearbeiten 130

Hauptmenü - Schnittstellen (CI, Festplatte und Netzwerk) 134

Wichtige Hinweise 134

Einsetzen der Smartcard und des

CA-Modules 135

Mehrfach-Entschlüsselung 136

Festplatten-Management 137

Netzwerk-Einstellungen 138

Hauptmenü - Anwendungen 141

Anwendungen 141

Hauptmenü - Spracheinstellungen ..... 142

Tuner-Konfiguration 143

Mediacenter.... 165

Bedienung ohne Fernbedienung ..... 166

Ausnahmebetrieb 166

Software-Aktualisierung über

USB-Anschluss 167

Durchführung der Software-Aktualisierung .... 167

Fehlererkennung und

Problembehandlung 168

Technischer Anhang 169

Technische Daten.... 169

Sat-ZF-Anschlussbeispiele 170

Einzelanlagen 170

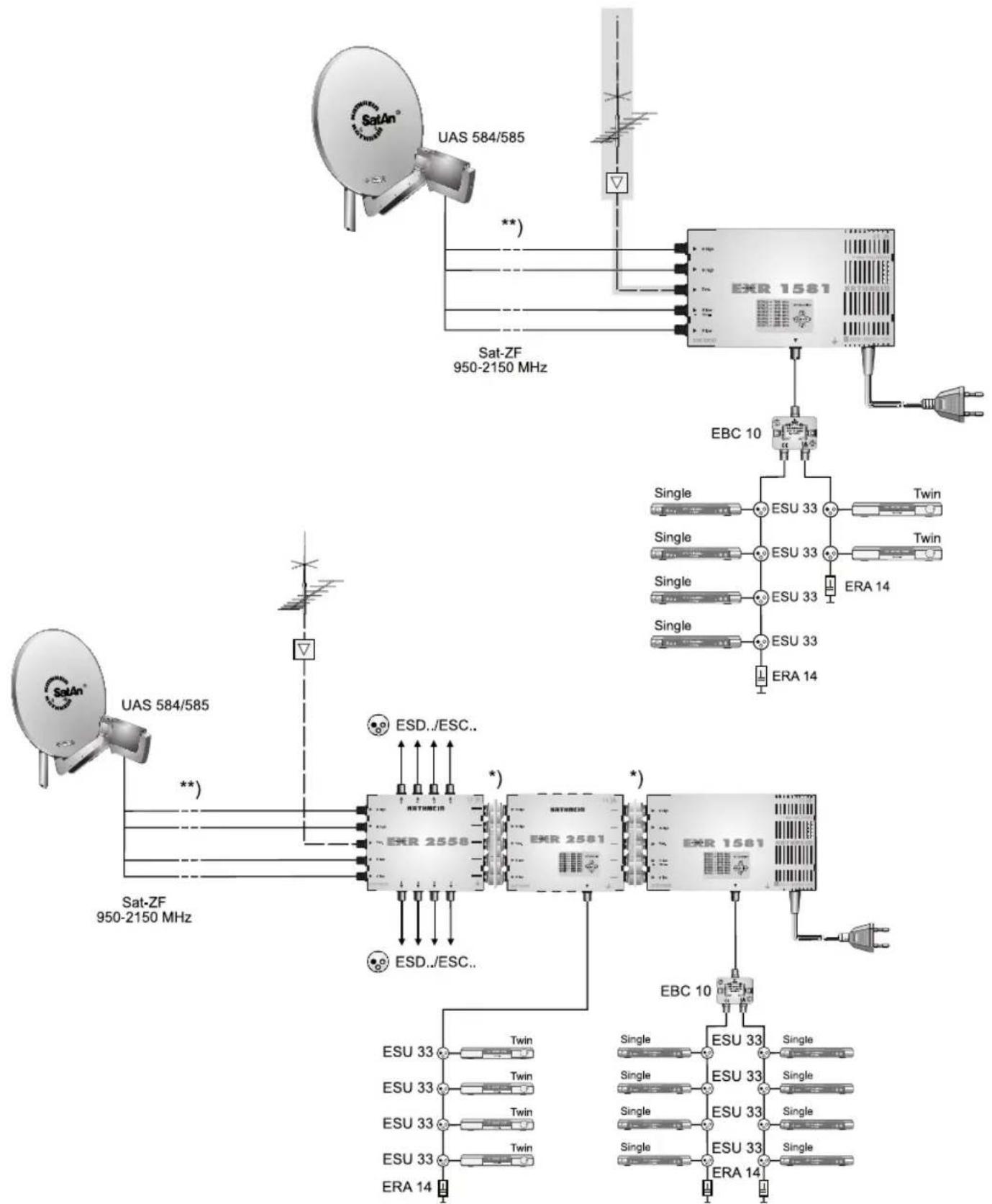

Gemeinschaftsanlagen (4 x Sat-ZF) ..... 170

Gemeinschaftsanlagen (8 x Sat-ZF),

Multifeed 171

Gemeinschaftsanlagen (16 x Sat-ZF),

Multifeed 171

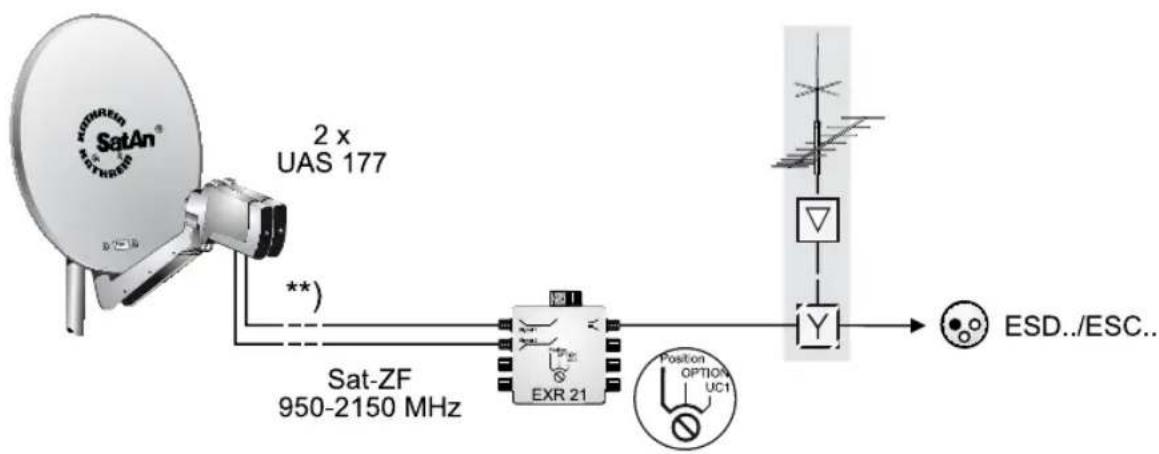

Einkabel-System-Anlagen 172

Anschlussbeispiele für Netzwerkfunktion 174

Kleines Technisches Lexikon 178

Service 182

Stichwortverzeichnis.... 183

Für Ihre Notizen 186

Sicherheitshinweise - Wichtige Hinweise

Sie finden auf diesen beiden Seiten wichtige Hinweise zum Betrieb, Aufstellungsort und Anschluss des Gerätes. Lesen Sie diese Hinweise sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen.

Gefahr!

Netzkabel

Achten Sie darauf, dass das Netzkabel (Stromversorgungskabel) nicht beschädigt wird. Geräte mit beschädigtem Netzkabel müssen vom Netz getrennt (Ziehen des Netzsteckers) und vor der erneuten Inbetriebnahme durch einen Fachmann des Elektrohandwerks Instand gesetzt werden. Verwenden Sie nur (wenn vorgesehen) das mitgelieferte Netzteil!

Es besteht Lebensgefahr durch Stromschlag!

Reinigung

Ziehen Sie den Netzstecker, bevor Sie das Gerät reinigen. Benutzen Sie zur Reinigung ein trockenes Tuch und reinigen Sie lediglich die Oberfläche. Öffnen Sie auf keinen Fall das Gerät.

Bei Berührung mit Teilen im Inneren des Gerätes besteht Lebensgefahr durch Stromschlag!

Spielende Kinder

Achten Sie darauf, dass Kinder keine Gegenstände in die Lüftungsschlitze stecken.

Es besteht Lebensgefahr durch Stromschlag!

Warnung!

Erdung

Die Antennenanlage ist vorschriftsmäßig zu erden oder an den Potenzialausgleich anzuschließen. Dabei sind die EN 60728/11 und gegebenenfalls die landesspezifischen Vorschriften zu beachten.

Es besteht Gefahr durch Überspannung bei Blitzeinschlag!

Netzspannung

Betreiben Sie das Gerät nur an der für das Gerät angegebenen Netzspannung (zu sehen an der Geräte-Rückseite bzw. am externen Netzteil). Das Gerät darf erst ans Netz angeschlossen und eingeschaltet werden, nachdem die Verbindungen mit der Antenne und dem Fernsehgerät

bzw. dem Kabelnetz und dem PC hergestellt wurden.

Sollte die Netzspannung zu hoch sein, besteht Brandgefahr!

Feuchtigkeit, Sonneneinstrahlung, Wärme, offene Flammen

Schützen Sie das Gerät vor Feuchtigkeit, Tropf- und Spritzwasser (stellen Sie auch keine gefüllten Gegenstände wie z. B. Vasen auf das Gerät). Stellen Sie das Gerät nicht in der Nähe der Heizung auf, setzen Sie es nicht direkter Sonneneinstrahlung aus und betreiben Sie es nicht in Feuchträumen. Verwenden Sie das Gerät nur in gemäßigtem, nicht tropischem Klima! Stellen Sie keine offenen Flammen, wie z. B. Kerzen, auf das Gerät!

Es besteht Brandgefahr!

Batterien

Sollte Ihr Gerät mit Batterien (z. B. für die Fernbedienung) geliefert worden sein, achten Sie darauf, dass die Batterien nicht unzulässiger Erwärmung, Sonneneinstrahlung oder Feuer ausgesetzt werden. Ersetzen Sie die Batterien nur durch identische oder gleichwertige Typen. Die Batterien bzw. z. B. die Fernbedienung könnten sonst zerstört werden. Beachten Sie desweiteren die auf den Batterien angegebenen Sicherheitshinweise:

Es besteht Explosionsgefahr!

Lüftung

Die in diesem Gerät entstehende Wärme wird ausreichend abgeführt. Installieren Sie das Gerät trotzdem niemals in einem Schrank oder einem Regal mit unzureichender Belüftung. Verdecken Sie niemals die Kühlschlitze des Gerätes (z. B. durch andere Geräte, Zeitschriften, Tischdecken, Kleidung oder Vorhänge)!

Sicherheitshinweise - Wichtige Hinweise

Stellen Sie keine Gegenstände auf das Gerät. Halten Sie einen Freiraum, sofern in den Kapiteln „Anschluss und Inbetriebnahme“ bzw. „Montage“ der mitgelieferten Anleitung nichts anderes angegeben ist, von mindestens 10 cm über, 2 cm zu jeder Seite und 5 cm hinter dem Gerät ein, damit die entstehende Wärme ungehindert abgeführt werden kann.

Es besteht Brandgefahr!

Reparatur

Lassen Sie Reparaturen an Ihrem Gerät nur von qualifiziertem Fachpersonal ausführen. Eigenmächtiges Öffnen und Reparaturversuche führen zum Verlust des Gewährleistungsanspruches! Durch unsachgemäße Eingriffe in das Gerät kann die elektrische Sicherheit des Gerätes gefährdet werden.

Der Hersteller haftet nicht für Unfälle des Anwenders am geöffneten Gerät!

Anschlüsse

Eine Fehlbeschaltung der Anschlüsse kann zu Betriebsstörungen oder zu Defekten am Gerät führen!

Längere Abwesenheit, Gewitter, Zugänglichkeit Netzstecker

Um das Gerät komplett vom Stromnetz zu trennen, müssen Sie den Netzstecker aus der Netzsteckdose ziehen! Stellen Sie das Gerät daher in der Nähe einer Netzsteckdose auf und achten Sie auf die Zugänglichkeit dieser Netzsteckdose, damit Sie jederzeit in der Lage sind, das Gerät vom Stromnetz zu trennen. Schalten Sie das Gerät bei längerer Abwesenheit und bei Gewitter grundsätzlich mit dem Netzschalter aus und trennen Sie es im Anschluss durch Ziehen des Netzsteckers vom Stromnetz. Dies gilt auch für diejenigen Geräte, die mit dem Gerät verbunden sind. Kabelnetz-Trennung ist ebenfalls zu empfehlen. Beachten Sie eventuelle Timer-Programmierungen (Receiver) und schalten Sie das Gerät rechtzeitig vor dem Aufnahmezeitpunkt wieder ein.

Aufstellungsort

Jedes elektronische Gerät entwickelt Wärme. Die Erwärmung des Gerätes liegt jedoch im zulässigen Bereich. Empfindliche Möbeloberflächen und Furniere können sich durch die ständige Wärmeeinwirkung im Laufe der Zeit verfärben. Ebenso können die Gerätefüße auf behandelten Möbeloberflächen Farbveränderungen hervorrufen. Stellen Sie das Gerät gegebenenfalls auf eine feste, geeignete und ebene Unterlage!

Elektronische Geräte gehören nicht in den Hausmüll, sondern müssen gemäß Richtlinie 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 27. Januar 2003 über Elektro- und Elektronik-Altgeräte fachgerecht entsorgt werden. Bitte geben Sie dieses Gerät am Ende seiner Verwendung zur Entsorgung an den dafür vorgesehenen öffentlichen

Sammelstellen ab.

Verbrauchte Batterien sind Sondermüll!

Werfen Sie daher verbrauchte Batterien nicht in den Hausmüll, sondern geben Sie diese bei einer Sammelstelle für Altbatterien ab!

Sicherheitshinweise - Wichtige Hinweise

Programmbelegung

Hinsichtlich der Programm-Belegung der Satelliten und Transponder finden immer wieder Veränderungen statt. In solchen Fällen ist es erforderlich, die Programme neu einzustellen, da auch die werkseitige Vorprogrammierung nur dem Stand des Herstellungsdatums entspricht. Die Angaben für diese Neueinstellung können Sie dem Internet oder den entsprechenden Zeitschriften entnehmen.

Receiver-Software aktualisieren

Ihr Receiver wurde ab Werk mit der jeweils neuesten Software ausgestattet. Wir sind aber stets bemüht, die Software an die Wünsche unserer Kunden und den Stand der Technik anzupassen. Im Kapitel „Hauptmenü - Service-Menü“, „Software Update“ finden Sie hierzu weitere Informationen.

Netzwerkfunktion

Um den PC/Laptop mit dem Receiver über das Netzwerk verbinden zu können, müssen Sie uneingeschränkte Rechte (Administratoren-Rechte) auf Ihrem PC/Laptop und in Ihrem Netzwerk haben. Beachten Sie hierzu das Kapitel „Hauptmenü“, „Schnittstellen“, „Netzwerk-Einstellungen“.

Rückversand/Originalverpackung

Bewahren Sie die Originalverpackung bitte für den eventuellen Rückversand auf! Receiver sind auf Grund der Bauart stoßempfindlich und nur durch die Originalverpackung ausreichend geschützt. Bei unsachgemäßem Versand erlischt der Garantie-/Gewährleistungsanspruch für den Receiver.

Software-Änderungen/Verwendung von Applikationen

Änderungen an der Software des Receivers sowie die Verwendung von Applikationen, die nicht durch die Firma Kathrein zur Verfügung gestellt wurden, führen zum Verlust des Gewährleistungsanspruches! Die Kosten für Versand und Reparatur an Receivern, die durch das Verwenden von Software und Applikationen verursacht wurden, die nicht von der Firma Kathrein zur Verfügung gestellt wurden, sind von Ihnen selbst zu tragen!

Verwenden Sie deshalb für Ihren Receiver ausschließlich Software und Applikationen, die von der Firma Kathrein zum Download über Satellit oder über ihre Internetseite (www.kathrein.de) zur Verfügung gestellt wird.

Lüftungsschlitze des Gerätes

Vergewissern Sie sich, dass die Lüftungsschlitze des Gerätes nicht durch Gegenstände abgedeckt werden. Das Gerät könnte ansonsten überhitzen.

Es besteht Brandgefahr!

Sicherheitshinweise - Wichtige Hinweise

Receiver ausschalten

Bevor Sie den Receiver mit dem Netzschalter ausschalten, müssen Sie ihn mit der Stand-by-Tast (cn/off) der Fernbedienung in den Stand-by-Modus schalten. Dabei werden geänderte und neu hinzugekommene Daten vom Receiver gespeichert. Sobald sich der Receiver im Stand-by-Modus befindet, kann er jederzeit mit dem Netzschalter an der Rückseite des Gerätes vollständig ausgeschaltet werden.

Sie dürfen den Receiver nicht direkt vom Betrieb mit dem Netzschalter ausschalten! Dies kann zu Datenverlusten und Software-Beschädigungen führen.

Hinweis zu Audio MPEG Inc. und S.I.SV.EL, S.P.A:

Dieses Gerät macht von rechtlich geschützten Technologien Gebrauch, die durch Patente in den USA und durch andere Immaterialgüterrechte auch in anderen Ländern geschützt sind.

KATHREIN-Werke KG hat hierzu von Audio MPEG Inc. und Societa' Italiana per lo sviluppo dell'elettronica, S.I.SV.EL, S.P.A Nutzungsrechte erhalten, die bestimmten Beschränkungen unterliegen, welche auch von Ihnen als Kunde zu beachten sind. Danach darf dieses Gerät nur im privaten, nicht-gewerblichen Einsatz durch Endkunden und für lizenzierte Inhalte genutzt werden. Ein Einsatz zu gewerblichen Zwecken ist nicht gestattet. Die Nutzung von Produkten oder Verfahren, die zusammen mit diesem Gerät verkauft oder genutzt werden, ist nicht mit umfasst. Die Anwendung reversibler Techniken sowie die Demontage ist in Bezug auf die lizenzierten Technologien ebenfalls nicht gestattet.

Stromverbrauch im Stand-by-Modus < 1 W

Die auf der Receiver-Verpackung abgedruckte Stand-by-Leistung von < 1 W wird nur dann erreicht, wenn das Receiver-Display im Stand-by-Modus ausgeschaltet wird. Diese Einstellung können Sie im folgenden Menü durchführen: „Hauptmenü“, „Einstellungen“, „Benutzerdefinierte Einstellungen“, „Bildschirm-Menü anpassen“, „Frontdisplay im Stand-by“

Sonstiges

Die in dieser Betriebsanleitung enthaltenen Informationen entsprechen dem Stand bei Drucklegung. Wir behalten uns jedoch das Recht vor, jederzeit und ohne Vorankündigung Änderungen durchzuführen. Sollte es eine neue Software für Ihren Receiver geben, die Auswirkungen auf die Betriebsanleitung hat (z. B. die Änderung von Menüs und/oder Funktionen), werden wir, falls dies von uns als nötig empfunden wird, eine neue Betriebsanleitung zum Download unter „www.kathrein.de“ zur Verfügung stellen.

Notieren Sie sich Ihre Grundeinstellungen des Receivers (werden in der Erst-Installation festgelegt), um gegebenenfalls darauf zurückgreifen zu können!

Dieser Receiver enthält unter anderem Software, die unter der GNU (General Public License) lizenziert ist. Der Quelltext des Programmes ist erhältlich unter: http://www.kathrein.de/linux/receiver/ufs912

Der in dieser Betriebsanleitung genannte Begriff DiSEqC™ ist ein eingetragenes Warenzeichen der European Telecommunication Satellite Organization (EUTELSAT).

Hergestellt unter Lizenz der Dolby Laboratories. Dolby und das Doppel-D-Symbol sind eingetragene Warenzeichen der Dolby Laboratories.

HDMI, das HDMI-Logo und High-Definition Multimedia Interface sind Warenzeichen bzw. eingetragene Warenzeichen der HDMI Licensing LLC.

Receiver-Eigenschaften/Lieferumfang

Der HDTV-Receiver UFS 912 ist für den Empfang von digitalen Satelliten-TV-und -Radio-Programmen geeignet. Mit diesem Receiver kann sowohl hochauflösendes (HDTV) als auch herkömmliches Fernsehen (SD) empfangen werden.

Der Receiver verfügt über einen Premium-tvtv-EPG. Dieser EPG ist nicht nur eine übersichtliche elektronische Fernsehzeitung, sondern bietet auch die Möglichkeit, Sendungen direkt aus der jeweiligen Ansicht des EPGs in den Timer zu übernehmen. Zusätzlich ist die gezielte Sortierung von Programm-Informationen nach Sparten und das Anlegen und Verwalten von eigenen Programm-Tipps möglich. Eine umfangreiche Suchfunktion, mit der u.a. nach Wiederholungen, Schauspielern und Stichwörtern gesucht werden kann, ist ebenfalls im Premium-tvtv-EPG integriert.

Über das 16-stellige alphanumerische Display zeigt der Receiver Programm-Namen. Das Display verfügt zusätzlich über 16 Icons, die über bestimmte Zustände des Receivers auf einen Blick informieren (z. B. Dolby Digital, HD, Timer ...).

Mit der HDMI-Schnittstelle kann der Receiver ideal an einen Flachbildfernseher angeschlossen werden. Zusätzlich sind ein YPbPr-Anschluss, ein Video Composite- und zwei Scart-Anschlüsse vorhanden. Über den optischen Audio-Ausgang kann der Receiver den Dolby Digital-Datenstrom AC 3 an eine Dolby Digital-Anlage ausgeben.

Über den USB-Anschluss an der Rückseite ist es möglich, eine externe USB-Festplatte anzuschließen, um Filme und Radiosendungen ohne Qualitätsverlust aufzeichnen zu können. Auch das zeitversetzte Fernsehen (Timeshift) ist mit einer Festplatte möglich.

Über die USB-Schnittstelle an der Vorderseite des Gerätes können Software-Updates auf den Receiver eingespielt werden.

Das Betriebssystem des Receivers basiert auf LINUX.

Der Receiver wird in den Gehäusefarben Silber und Schwarz geliefert.

Lieferumfang

■ UFS 912
■ Fernbedienung RC 671
■ HDMI-Kabel
■ 2 Batterien AAA 1,5 V

■ Stromversorgungskabel
■ Betriebsanleitung
■ Sicherheitshinweise (mehrsprachig)

Ausstattungsmerkmale

• Empfang von digitalen Satelliten-TV- und -Radio-Programmen im DVB-S2- (HDTV) und DVB-S-Übertragungsstandard
  ● Video-Dekodierung von MPEG-2- und MPEG-4-/H.264-Signalen (HDTV)

• 16-stelliges alphanumerisches Display mit Status-Icons zur Anzeige von Programm-Namen und Sendeinfos

• Premium-tvtv-EPG (Elektronischer Programm-Führer) für bis zu 14 Tage mit Detail-Informationen für ca. 60 Programme

Ausstattungsmerkmale

• Erweiterte EPG-Funktionen: Gezielte Sortierung nach Sparten, umfangreiche Suchfunktion, Anlegen und Verwalten von Programm-Tipps
• Aufnahmemöglichkeit von TV- und Radio-Sendungen auf eine externe USB-Festplatte ³⁾
• Zeitversetztes Fernsehen (Timeshift) mit externer USB-Festplatte ³⁾
• Aufnahmearchiv mit Kapitelmenü und -bildern ¹⁾
• Multimedia-Archiv für Bild- und MP 3-Wiedergabe ¹⁾
  ● Common Interface für zwei CA-Module ²⁾
• HDMI-Ausgang für beste Bildqualität auf Ihrem Flachbildfernseher
• Up-Scaler zum Hochskalieren des PAL-Signales auf 576p, 720p, 1080i und automatisch
• Integrierter SD-Kartenleser
  ● Cinch-Buchsen für AV-Signal (Composite-FBAS, Stereo-Audio)
• Zwei USB 2.0 an der Geräterückseite zum Anschluss externer USB-Speichermedien ³⁾
• Eine USB 2.0-Buchse an der Gerätefront für Software-Update mit einem USB-Stick
• Ethernet-Schnittstelle für multimediale Anwendungen und Einbinden des Receivers in ein Netzwerk

• UPNP-Unterstützung über die Netzwerkschnittstelle für Audio- und Video-Streaming
  ● Geführte Erstinstallation

• Vorprogrammierte Programmliste - Sofort Fernsehen ohne Programmsuchlauf
  ● Automatischer Software- und Programmlisten-Download
  ● Anzeige von Sender-Logos in diversen Bildschirm-Einblendungen

• Beliebig viele Timer-Aufzeichnungen programmierbar (einmalig, täglich, wöchentlich, benutzerdefiniert und Serien-Timer)
• Jeweils 8 Favoriten-Programm-Listen für TV und Radio
  ● YPbPr-, TV- und VCR-Scart-Ausgang
• FBAS-, RGB- und Y/C-Signalausgang über Scart-Buchse (TV) programmierbar
• Optischer Audio-Ausgang für Dolby Digital-Datenstrom (AC 3)
• Videotext-Decoder mit -Speicher für 800 Seiten und Videotext-Generierung (nur über Scart)
• Tonauswahl bei mehrsprachig übertragenen Sendungen
• Für Software-Update (Betriebs-Software und Programm-Liste getrennt) über Satellit, USB-Stick und PC geeignet
  ● Bildschirm-Einblendung (OSD) in 10 Sprachen (D, GB, F, I, E, CZ, NL, PL, TR, RUS)
• DiSEqC™ 1.0-/1.1-/1.2-/1.3- und SCR-Einkabelsystem-Steuersignale
• Betriebssystem auf LINUX basierend
• Netzschalter
  ● 4.000 Programm-Speicherplätze

Anschluss und Inbetriebnahme

Ansicht Rückseite

1. Ein-/Aus-Schalter 1)
2. Netzspannungszuleitung
3. Daten-Schnittstelle (nur für Service), optional für Infrarot-Sensor (nicht im Lieferumfang enthalten)
4. Optischer Digital-Datenstrom-Ausgang (SPDIF/Sony Philips Digital Interface Format) für Dolby Digital AC 3 Audio
5. IF(ZF)-Durchschleifausgang

6. IF(ZF)-Eingang

7. Netzwerk-Anschluss (Ethernet)

8. 2 x USB 2.0-Buchse (USB-A-Stecker)
9. HDMI-Anschluss
10. Audio-Ausgänge (L/R) Cinch-Buchsen
11. Video-Ausgang (FBAS)
12. 3 x Cinch-Stecker Komponenten-Ausgänge YUV Beschriftung = Y/Pb/Pr
13. Scart-Buchse TV-Anschluss
14. Scart-Buchse VCR-/AUX-Anschluss

Anschluss und Inbetriebnahme

Ansicht Vorderseite (Blende heruntergeklappt)

1. SD-Kartenschacht
2. USB 2.0-Buchse für Software-Updates
3. Stand-by-Taste (Ein/Aus)
4. Media-Taste

5. Common Interface zur Aufnahme von zwei CA-Modulen für Pay-TV-Karten *)

6. 16-stelliges alphanumerisches Display

7. Programmwahl-Tasten
8. TV/R-Taste (Umschaltung zwischen Radio- und TV-Betrieb)

*) CA-Module und Smartcards sind nicht im Lieferumfang enthalten

LED im Frontdisplay:

Die LED leuchtet:

Rot Receiver befindet sich im Stand-by-Modus

Grün Receiver befindet sich in Betrieb (Archiv-Festplatte angesteckt und funktionsfähig)

Orange

Es läuft eine Aufnahme, die aus dem Stand-by-Modus gestartet wurde (Receiver geht im Anschluss an die Aufnahme wieder in den Stand-by-Modus)

Anschluss und Inbetriebnahme

Gerät anschließen (Sat-ZF-Anschlüsse)

Schließen Sie die Sat-ZF-Eingänge des Receivers an die Satelliten-Empfangsanlage an. Verwenden Sie hierfür Koaxialkabel mit einem Anschlussstecker der Norm F.

Wenn die F-Stecker noch nicht montiert sind, isolieren Sie die Kabel entsprechend der folgenden Grafik ab und drehen Sie die F-Stecker auf die Kabelenden sorgfältig auf, bis sie fest auf dem Kabel sitzen.

Achten Sie darauf, dass bei der Montage des Steckers keine Drähtchen des Abschirmgeflechts den Innenleiter berühren, sodass kein Kurzschluss entstehen kann.

Die Qualität des Empfangssignales hängt von dieser Verbindung ab!

Anschluss und Inbetriebnahme

Anschlussbeispiel

Anschluss und Inbetriebnahme

TV- und Videorecorder-Anschluss

Verbinden Sie den Satelliten-Receiver (HDMI- oder alternativ TV-Scart-Buchse) und das TV-Gerät mit einem HDMI- bzw. einem Scart-Kabel (siehe „Anschlussbeispiel“). Ist Ihr Fernsehgerät stereotauglich, können Sie den Ton über die HDMI- bzw. die Scart-Verbindung in Stereo empfangen.

Systembedingt befinden sich an der TV-Scart-Buchse und am Video-Cinch-Ausgang die selben Videosignale.

Verbinden Sie den Satelliten-Receiver (VCR-/AUX-Scart-Buchse) und den Video-/DVR-Recorder mit einem Scart-Kabel. Soll eine DVD abgespielt werden, d. h. das Signal vom DVR über den Receiver am TV-Gerät ausgegeben werden, muss das TV-Gerät mit dem Receiver ebenfalls mit einem Scart-Kabel verbunden werden. Dies ist erforderlich, da kein Upscaling des Videosignales von der VCR-Scart-Buchse zum HDMI-Ausgang statt findet.

Sollten Sie eine Aufnahme mit einem externen Videorecorder vornehmen, bedenken Sie, dass Sie den Receiver während der Aufnahme nicht betätigen, da sonst alle Bildschirm-Einblendungen mit aufgezeichnet werden.

Audio-Anschluss

Wollen Sie den Ton über die HiFi-Anlage wiedergeben, verbinden Sie die Audio-Cinch-Buchsen und die Eingangsbuchsen der HiFi-Anlage mit einem entsprechenden Kabel (siehe „Anschlussbeispiel“).

Optischer Digital-Ausgang

Der optische Lichtwellenleiter-Ausgang ist für den Anschluss an eine Dolby Digital-Anlage vorgesehen (siehe „Anschlussbeispiel“).

Batterien in die Fernbedienung einlegen

Nehmen Sie den Deckel auf der Rückseite der Fernbedienung ab. Legen Sie die beiden beiliegenden Batterien in die Fernbedienung ein. Achten Sie dabei auf die richtige Polung der Batterien, diese ist im Batteriefachboden markiert. Schieben Sie den Deckel wieder auf das Gehäuse und lassen Sie ihn einrasten.

Anschluss und Inbetriebnahme

Erst-Installation

Bevor Sie den UFS 912 in Betrieb nehmen, lesen Sie die Kapitel „Sicherheitshinweise-Wichtige Hinweise“, „Wichtige Informationen“ sowie „Anschluss und Inbetriebnahme“ bis zum Punkt „Erst-Installation“ durch.

Schließen Sie das Gerät erst an das Stromnetz an, wenn alle Installationsarbeiten fachgerecht durchgeführt worden sind.

Bei der Erklärung des Punktes „Erst-Installation“ gehen wir davon aus, dass der Receiver fachgerecht, unter Berücksichtigung der Kapitel „Sicherheitshinweise-Wichtige Hinweise“, „Wichtige Informationen“ sowie „Anschluss und Inbetriebnahme“ bis zum Punkt „Erst-Installation“, angeschlossen worden ist.

Benötigte Tasten der Fernbedienung für die Erst-Installation:

	Zifferneingabe	(Grün)	Aufruf nächster Schritt in der Erst-Installation
	Einen Schritt zurück in der Erst-Installation	OK	Bestätigung der geänderten Werte/Einstellung
	Anwählen/Ändern der einzelnen Menü-Parameter, Navigation
—	Eingabe abbrechen, zurück

Schalten Sie zuerst Ihr Fernsehgerät ein und wählen Sie den AV-/HDMI-Eingang, an dem Sie den Receiver an Ihr TV-Gerät angeschlossen haben. Nehmen Sie den Receiver mit dem Netzschalter an der Geräte-Rückseite in Betrieb. Führen Sie nun die Erst-Installation durch. Sollten Sie Fragen oder Probleme haben, setzen Sie sich mit Ihrem Fachhändler in Verbindung.

Beachten Sie immer die Leiste im unteren Teil der Einblendung. Hier finden Sie Hinweise zur weiteren Bedienung.

Wählen Sie mit mit den die gewünschte Menüspr UFS 912 aus und bestät

-Tasten

Auswahl mit der OK-Taste. Die gewählte

Sprache wird mit einem Häkchen angezeigt. Zur Auswahl stehen Ihnen folgende Sprachen: Deutsch, Englisch, Französisch, Italienisch, Spanisch, Tschechisch, Holländisch, Polnisch, Türkisch und Russisch.

Drücken Sie die ☐(Grün)-Taste, um zum nächstfolgenden Menü zu gelangen.

Anschluss und Inbetriebnahme

Sie erhalten folgende Einblendung:

Treffen Sie hier mit den -Tasten die Grundeinstellungen für die Bild- und Tonausgabe des Receivers an das Fernsehgerät.

Beachten Sie hierbei die Bedienungsanleitung Ihres Fernsehgerätes und wählen Sie nur Einstellungen, die Ihr Fernsehgerät verarbeiten kann.

Bildausgabe über

Wählen Sie den Anschluss des Receivers aus, an den Sie Ihr Fernsehgerät angeschlossen haben. Entweder

HDMI/YUV

oder

SCART

HDMI/YUV-Format

Hier wählen Sie die Bildauflösung aus, die an Ihr Fernsehgerät ausgegeben werden soll. Entweder

• 1080i (Auflösung 1920 x 1080, Halbbilder)
• 576p (Auflösung 720 x 576, Vollbilder) oder
• 720p (Auflösung 1280 x 720, Vollbilder)
• Automatisch

Force 576i (576i erzwingen - muss von TV-Gerät unterstützt werden ansonsten erhalten Sie kein TV-Bild)

Diese Einstellung können/müssen Sie nur tätigen, wenn Sie bei „HDMI-/YUV-Format“ die Einstellung „Automatisch“ gewählt haben. Soll bei einer Sendung die im Format 720 x 576 (Standard-TV) übertragen wird, das Original-Format an das TV-Gerät übertragen werden, wählen Sie die Einstellung „Ein“. Ist die Einstellung auf „Aus“, kann es sein, dass die Bilder der Sendung vom Receiver automatisch auf das HDTV-Format 720p hochskaliert werden.

TV-Format

Hier wählen Sie das Bildformat Ihres Fernsehgerätes aus. Entweder

• 4:3 oder
• 16:9

Bildschirm-Anzeige

Hier wählen Sie die Art der Bildschirmdarstellung, abhängig von der Einstellung des TV-Formates:

• TV-Format „4:3“: Pan & Scan oder Letterbox
• TV-Format „16:9“: Immer 16:9 oder automatisch

Anschluss und Inbetriebnahme

HDCP

Hier wählen Sie aus, ob HDCP (digitaler Kopierschutz) ständig an „An“ sein oder nicht aktiviert „Aus“ sein soll. Für die Betrachtung einiger Programme kann es erforderlich sein, dass die Einstellung auf „An“ steht.

Anzeige von 4:3 Sendungen

Hier wählen Sie die Art der Bildschirmdarstellung für 4:3- Sendungen auf einem 16:9-Fernsehgerät aus:

• Normal (Pillarbox)
• Gestreckt (Vollbild) oder
• Aufgezoomt (Pan & Scan)

Audioformat über HDMI

Hier wählen Sie die Art des Audiosignales aus, das über die HDMI-Schnittstelle übertragen werden soll. Wählen Sie das Signal, das Ihr Fernsehgerät verarbeiten kann:

• Dekodiertes PCM oder
• S/PDIF-Format

Autom. Dolby Digital-Ausgabe

Hier wählen Sie aus, ob der Receiver automatisch (wenn abgestrahlt), die Dolby Digital-Tonspur auswählen und wiedergeben soll.

Wichtiger Hinweis zur Bildausgabe über „YUV“:

Den Ausgang „YUV“ können Sie nur dann nutzen, wenn bei der TV-Scart-Buchse als Ausgabsignal nicht „RGB“ gewählt ist!

Wählen Sie in diesem Fall als Ausgabesignal für die TV-Scart-Buchse „Y/C“ oder „FBAS“

TV-Scart-Signalausgabe

Hier wählen Sie die Art des Videosignales aus, das an der TV-Scart-Buchse anliegt. Wählen Sie das Signal, das Ihr Fernsehgerät verarbeiten kann.

• FBAS – zusammengesetztes Basisbandsignal (Farb-/Bild-/Austast-/Synchron-Signal) oder
• RGB – Rot-/Grün-/Blau-Signal oder
• Y/C - S-Video-Signal (Luminanz/Chrominanz)

VCR-Scart-Signalausgabe

Hier wählen Sie die Art des Videosignales aus, das an der VCR-Scart-Buchse anliegt. Wählen Sie das Signal, das Ihr externer Recorder verarbeiten kann.

• FBAS – zusammengesetztes Basisbandsignal (Farb-/Bild-/Austast-/Synchron-Signal) oder
• Y/C - S-Video-Signal (Luminanz/Chrominanz)

Autom. Dolby Digital-Ausgabe

Hier wählen Sie aus, ob der Receiver automatisch (wenn abgestrahlt) das Dolby Digital-Signal ausgeben soll.

Drücken Sie die ☐(Grün)-Taste, um zum nächstfolgenden Menü zu gelangen.

Anschluss und Inbetriebnahme

Sie erhalten folgende Einblendung:

Die Einstellungen der Tuner-Konfiguration sollten von einem Fachmann für die vorhandene Empfangsanlage durchgeführt werden.

Ist Ihr Receiver wie im Anschlussbeispiel (siehe Grafik zuvor) angeschlossen, ist im weiteren Verlauf der Erst-Installation nur eine Änderungen/Auswahl notwendig. Sollten Sie die Gegebenheiten Ihrer Empfangsanlage nicht kennen, beachten Sie Folgendes:

In vielen Fällen handelt es sich bei Satelliten-Empfangsanlagen um DiSEqC™ 1.0-Anlagen. Dieser Anlagen-Typ ist voreingestellt. Bestätigen Sie

die aktuelle Einblendungen mit der ☐(Grün)-Taste. Im Anschluss wählen Sie

mit den ▲ ▼ -Tasten bei der Satelliten-Auswahl den gewünschten Satelliten aus (in Deutschland meistens ASTRA 19,2° Ost) und bestätigen die Auswahl

mit der OK-Taste. Bestätigen Sie die restlichen Einblendungen der Erst-

Installation mit der ☐(Grün)-Taste. Sie können dabei keinen Schaden an Ihrer Empfangsanlage anrichten! Sollten Sie im Anschluss an die Erst-Installation kein TV-Bild erhalten, wenden Sie sich an Ihren Fachhändler.

Einstellungen/Änderungen an der Tuner-Konfiguration sollten Sie nur dann selbst durchführen, wenn Sie mit den Gegebenheiten Ihrer Empfangsanlage bestens vertraut sind.

Sie können die Tuner-Konfiguration für folgende Empfangsanlagen-Arten durchführen:

- Einfaches LNB

- DiSEqC ^TM 1.0

- DiSEqC™ 1.1

- Einkabel-System (UAS 481)

- Einkabel-System (EXR/EXU/User) oder

- Drehantenne (DiSEqC™1.2/DiSEqC™1.3)

Fahren Sie jetzt mit der Erklärung der jeweiligen von Ihnen gewählten Empfangsart in der Erst-Installation fort.

Anschluss und Inbetriebnahme

Einfaches LNB

Die einzelnen Positionen werden mit den ▲▼-Tasten angewählt. Die Untermenüs werden, falls erforderlich, mit der OK-Taste aufgerufen. Die Änderungen der derzeitigen Einstellungen nehmen Sie mit den ◀▶- oder den Zifferntasten vor.

Sie erhalten folgende Einblendung:

Satellit auswählen

Wählen Sie hier mit den -Tasten den Satelliten aus, der im Signal am Tuner vorhanden ist und bestätigen Sie Ihre

Auswahl mit der OK-Taste.

Der gewählte Satellit wird mit einem Häkchen markiert.

Haben Sie den gewünschten Satelliten

ausgewählt, drücken Sie die Taste. (Grün)-

Sie erhalten folgende Einblendung:

Satelliten-Konfiguration

Nehmen Sie hier die Einstellungen für den Satelliten vor.

LNB-Typ:

Sollte in Ihrer Empfangsanlage kein Universal-LNB verwendet werden, wählen Sie mit den ▶▶-Tasten den in Ihrer Empfangsanlage verwendeten LNB-Typen aus. Sie können zwischen folgenden LNB-Arten wählen:

• Universal oder
• Einfaches oder
• Benutzerdefiniert

Anschluss und Inbetriebnahme

LNB-Frequenz (MHz):

Diese Angaben müssen Sie nur machen, wenn Ihr LNB-Typ kein Universal-LNB ist. Die benötigten Angaben variieren zwischen den Einstellungen „Einfaches“ und „Benutzerdefiniert“. Beachten Sie hierzu auch die Ihrem LNB beigelegte Dokumentation.

- Auswahl „Einfach“-LNB: Geben Sie die LNB-Frequenz mit Hilfe der Zifferntasten ein

- Auswahl „Benutzerdefiniert“: Drücken Sie die OK-Taste, um die benötigte Low-, High- und Grenzfrequenz eingeben zu können. Die Eingabe erfolgt mit den Zifferntasten

22-kHz-Signal:

Diese Angabe müssen Sie nur machen, wenn Ihr LNB-Typ „Einfach“ ist. Das 22-kHz-Signal wird zur Umschaltung von LNBs bei Multifeed-Empfang sowie zur Umschaltung des Low-/High-Band-Bereiches benötigt.

- An

- Aus

Test-Transponder:

Wählen Sie das Auswahlfeld „Test-Transponder“ an. Hier können Sie einen Transponder auswählen, um anhand des Signalestärke- und Signalqualitätsbalkens zu kontrollieren, ob Ihre Einstellungen korrekt sind.

Wenn Sie alle Einstellungen für diesen Satelliten vorgenommen haben, drücken Sie die (Grün)-Taste.

Sie erhalten automatisch die Einblendung für den Programm-Suchlauf. Fahren Sie mit dem Punkt „Programm-Suchlauf“ der Erst-Installation fort.

Anschluss und Inbetriebnahme

DiSEqC ^TM 1.0

Die einzelnen Positionen werden mit den ▲▼-Tasten angewählt. Die Untermenüs werden, falls erforderlich, mit der OK-Taste aufgerufen. Die Änderungen der derzeitigen Einstellungen nehmen Sie mit den ◀▶- oder den Zifferntasten vor.

Drücken Sie die PIP (Grün)-Taste.

Sie erhalten folgende Einblendung:

Satelliten auswählen

Wählen Sie hier die Ihnen zur Verfügung stehenden Satelliten aus (max. vier), die im Signal vorhanden sind. Wählen Sie mit den -Tasten den gewünschten Satelliten aus und bestätigen Sie Ihre Auswahl mit der OK-Taste.

Die gewählten Satelliten werden mit einem Häkchen markiert.

Wenn Sie alle Einstellungen getätigt haben, drücken Sie die (Grün)-Taste.

Anschluss und Inbetriebnahme

Sie erhalten folgende Einblendung:

Satelliten-Konfiguration

Nehmen Sie hier die Einstellungen für den ersten Satelliten des Tuners 1 vor.

LNB-Typ:

Sollte in Ihrer Empfangsanlage kein Universal-LNB verwendet werden, wählen Sie mit den ▶▶-Tastenden in Ihrer Empfangsanlage verwendeten LNB-Typen aus. Sie können zwischen folgenden LNB-Arten wählen:

• Universal oder
• Einfaches oder
• Benutzerdefiniert

LNB-Frequenz (MHz):

Diese Angaben müssen Sie nur machen, wenn Ihr LNB-Typ kein Universal-LNB ist. Die benötigten Angaben variieren zwischen den Einstellungen „Einfaches“ und „Benutzerdefiniert“. Beachten Sie dazu auch die Ihrem LNB beigelegte Dokumentation.

- Auswahl „Einfach“-LNB: Geben Sie die LNB-Frequenz mit Hilfe der Zifferntasten ein

- Auswahl „Benutzerdefiniert“: Drücken Sie die OK-Taste, um die benötigte Low-, High- und Grenzfrequenz eingeben zu können. Die Eingabe erfolgt mit den Zifferntasten

DiSEqC ^TM -Position:

• 1 von 4: Für den ersten Satelliten des Tuners (Pos. A am System)
• 2 von 4: Für den zweiten Satelliten des Tuners (Pos. B am System)
• 3 von 4: Für den dritten Satelliten des Tuners (Pos. C am System)
• 4 von 4: Für den vierten Satelliten des Tuners (Pos. D am System)

Anschluss und Inbetriebnahme

DiSEqC ^TM -Wiederholung:

Die Einstellung, wie oft der DiSEqC™-Befehl wiederholt werden muss, hängt von der Konfiguration Ihrer Empfangsanlage ab. Beachten Sie hierzu die Dokumentation Ihrer Empfangsanlage oder ziehen Sie einen Fachmann hinzu.

• Aus DiSEqC ^TM -Befehl wird nicht wiederholt
• 1 DiSEqC™-Befehl wird einmal wiederholt
• 2 DiSEqC™-Befehl wird zweimal wiederholt
• 3 DiSEqC™-Befehl wird dreimal wiederholt

22-kHz-Signal:

Diese Angabe müssen Sie nur machen, wenn Ihr LNB-Typ „Einfach“ ist. Das 22-kHz-Signal wird zur Umschaltung von LNBs bei Multifeed-Empfang sowie zur Umschaltung des Low-/High-Band-Bereiches benötigt.

• An
• Aus

Test-Transponder:

Wählen Sie das Auswahlfeld „Test-Transponder“ an. Hier können Sie einen Transponder auswählen, um anhand des Signalestärke- und Signalqualitätsbalkens zu kontrollieren, ob Ihre Einstellungen korrekt sind.

Wenn Sie alle Einstellungen für diesen Satelliten vorgenommen haben, drücken Sie die ☐(Grün)-Taste.

Haben Sie mehr als einen Satelliten (max. vier) ausgewählt, springt der Receiver automatisch in die Einstellungen für den zweiten Satelliten. Führen Sie nun die Einstellungen, wie eben für den ersten Satelliten beschrieben, für den zweiten und evtl. im Anschluss für den dritten und vierten Satelliten durch.

Haben Sie die Einstellungen für die zugewiesenen Satelliten durchgeführt, erhalten Sie automatisch die Einblendung für den Programm-Suchlauf. Fahren Sie mit dem Punkt „Programm-Suchlauf“ der Erst-Installation fort

Anschluss und Inbetriebnahme

DiSEqC™1.1

Die einzelnen Positionen werden mit den ▲▼-Tasten angewählt. Die Untermenüs werden, falls erforderlich, mit der OK-Taste aufgerufen. Die Änderungen der derzeitigen Einstellungen nehmen Sie mit den ◀▶- oder den Zifferntasten vor.

Drücken Sie die PIP (Grün)-Taste.

Sie erhalten folgende Einblendung:

Satelliten auswählen

Wählen Sie hier, die Ihnen zur Verfügung stehenden Satelliten aus (max. 64), die im Signal vorhanden sind. Wählen Sie mit den

-Tasten den gewünschten Satelliten aus und bestätigen Sie Ihre Auswahl mit

der OK-Taste. Die gewählten Satelliten werden mit einem Häkchen markiert.

Wenn Sie alle Einstellungen getätigt haben,

drücken Sie die PIP (Grün)-Taste.

Anschluss und Inbetriebnahme

Sie erhalten folgende Einblendung:

Satelliten-Konfiguration

Nehmen Sie hier die Einstellungen für den ersten Satelliten vor.

LNB-Typ:

Sollte in Ihrer Empfangsanlage kein Universal-LNB verwendet werden, wählen Sie mit den ▶-Tasten den in Ihrer Empfangsanlage verwendeten LNB-Typen aus. Sie können zwischen folgenden LNB-Arten wählen:

• Universal oder
• Einfach oder
• Benutzerdefiniert

LNB-Frequenz (MHz):

Diese Angaben müssen Sie nur machen, wenn Ihr LNB-Typ kein Universal-LNB ist. Die benötigten Angaben variieren zwischen den Einstellungen „Einfaches“ und „Benutzerdefiniert“. Beachten Sie hierzu auch die Ihrem LNB beigelegte Dokumentation.

• Auswahl „Einfach“-LNB: Geben Sie die LNB-Frequenz mit Hilfe der Zifferntasten ein
• Auswahl „Benutzerdefiniert“: Drücken Sie die OK-Taste, um die benötigte Low-, High- und Grenzfrequenz eingeben zu können. Die Eingabe erfolgt mit den Zifferntasten

Uncommitted Switch

Stellen Sie hier die „Uncomitted Switches“ entsprechend der Konfiguration Ihrer Empfangsanlage ein. Sie können wählen zwischen „Aus“ und in Einerschritten zwischen „1“ und „16“.

DiSEqC ^TM -Wiederholung:

Die Einstellung, wie oft der DiSEqC™-Befehl wiederholt werden muss, hängt von der Konfiguration Ihrer Empfangsanlage ab. Beachten Sie hierzu die Dokumentation Ihrer Empfangsanlage oder ziehen Sie einen Fachmann hinzu.

• Aus DiSEqC™-Befehl wird nicht wiederholt
• 1 DiSEqC™-Befehl wird einmal wiederholt
• 2 DiSEqC™-Befehl wird zweimal wiederholt
• 3 DiSEqC™-Befehl wird dreimal wiederholt

Anschluss und Inbetriebnahme

Position

Wählen Sie das Auswahlfeld „Position“ an. Stellen Sie hier die „Position“ entsprechend der Konfiguration Ihrer Empfangsanlage ein. Sie können wählen zwischen: „Aus“ und in Einerschritten zwischen „1“ und „4“

Test-Transponder:

Wählen Sie das Auswahlfeld „Test-Transponder“ an. Hier können Sie einen Transponder auswählen, um anhand des Signalestärke- und Signalqualitätsbalkens zu kontrollieren, ob Ihre Einstellungen korrekt sind.

Wenn Sie alle Einstellungen für diesen Satelliten vorgenommen haben, drücken Sie die ☐(Grün)-Taste.

Haben Sie mehr als einen Satelliten (max. 64) ausgewählt, springt der Receiver automatisch in die Einstellungen für den zweiten Satelliten. Führen Sie nun die Einstellungen, wie eben für den ersten Satelliten beschrieben, für den zweiten und evtl. die weiteren ausgewählten Satelliten durch.

Haben Sie die Einstellungen für die zugewiesenen Satelliten durchgeführt, erhalten Sie automatisch die Einblendung für den Programm-Suchlauf. Fahren Sie mit dem Punkt „Programm-Suchlauf“ der Erst-Installation fort

Anschluss und Inbetriebnahme

Drehantenne (DiSEqC™1.2/ DiSEqC™1.3)

Die einzelnen Positionen werden mit den ▲▼-Tasten angewählt. Die Untermenüs werden, falls erforderlich, mit der OK-Taste aufgerufen. Die Änderungen der derzeitigen Einstellungen nehmen Sie mit

den □▶- oder den Zifferntasten vor.

Drücken Sie die PIP (Grün)-Taste.

Sie erhalten folgende Einblendung:

Satelliten auswählen

Wählen Sie hier die max. 64 Satelliten aus, die im Signal vorhanden sind.

Wählen Sie mit den -Tasten den gewünschten Satelliten aus und bestätigen

Sie Ihre Auswahl mit der OK-Taste. Die gewählten Satelliten werden mit einem Häkchen markiert.

Wenn Sie alle Einstellungen getätigt haben,

drücken Sie die PIP (Grün)-Taste.

Anschluss und Inbetriebnahme

Drehantenne (DiSEqC™1.2)

Sie erhalten folgende Einblendung:

Motorsteuerung

Wählen Sie hier die Steuerungsart „DiSEqC™1.2“ aus. Beachten Sie hierzu die Unterlagen Ihrer Drehantenne.

Nullposition anfahren

Wählen Sie das Auswahlfeld „Nullposition anfahren“ an. Durch Bestätigung mit

der OK -Taste wird die Drehanlage angewiesen, ihre Nullposition anzufahren.

Grenzen setzen

Wählen Sie das Auswahlfeld „Grenzen setzen“ an. In diesem Menü können Sie die Grenzen für Ihre Drehanlage setzen. Dies ist insbesondere dann erforderlich, wenn die Drehanlage sich nur in einem bestimmten Bereich frei Drehen kann und ansonsten in ein Hindernis (z. B. Wand oder Baum) fahren würde.

Drücken Sie die OK-Taste. Sie erhalten folgende Einblendung:

Mit den folgenden Tasten werden die Bewegungen der Drehanlage gesteuert:

Langsames Drehen in Richtung Westen starten

Schrittweise in Richtung Westen drehen

Stoppen der aktuellen Bewegung

Schrittweise in Richtung Osten drehen

Langsames Drehen in Richtung Osten starten

Sobald Sie die gewünschte Ost- bzw. West-Grenze erreicht haben, wechseln Sie auf das jeweilige Auswahlfeld „Setze aktuelle Position als „****“-Grenze“ und bestätigen Sie mit der OK-Taste.

Falls Sie die gesetzten Grenzen wieder löschen möchten, wechseln Sie auf das Auswahlfeld „Grenzen zurücksetzen“ und bestätigen Sie das Löschen der Grenzen mit der OK-Taste. Im Anschluss können Sie

Anschluss und Inbetriebnahme

die Grenzen neu setzen. Wenn Sie alle Grenzen gesetzt haben, drücken Sie die BACK-Taste.

Drücken Sie die PIP (Grün)-Taste, um zum nächsten Menü zu gelangen.

Sie erhalten folgende Einblendung:

LNB-Typ:

Sollte in Ihrer Empfangsanlage kein Universal-LNB verwendet werden, wählen Sie mit den ▶▶-Tastenden in Ihrer Empfangsanlage verwendeten LNB-Typen aus. Sie können zwischen folgenden LNB-Arten wählen:

• Universal oder
• Einfach oder
• Benutzerdefiniert

LNB-Frequenz (MHz):

Diese Angaben müssen Sie nur machen, wenn Ihr LNB-Typ kein Universal-LNB ist. Die benötigten Angaben variieren zwischen den Einstellungen „Einfaches“ und „Benutzerdefiniert“. Beachten Sie hierzu auch die Ihrem LNB beigelegte Dokumentation.

- Auswahl „Einfach“-LNB: Geben Sie die LNB-Frequenz mit Hilfe der Zifferntasten ein

- Auswahl „Benutzerdefiniert“: Drücken Sie die OK-Taste, um die benötigte Low-, High- und Grenzfrequenz eingeben zu können. Die Eingabe erfolgt mit den Zifferntasten

Bei Signal stoppen:

Wählen Sie das Auswahlfeld „Bei Signal stoppen“ an. Wählen Sie hier, ob die Drehantenne sofort nach Erhalt eine Signales des gewünschten Satelliten die Drehbewegung stoppen soll. Sie können zwischen „An“ und „Aus“ wählen.

Anschluss und Inbetriebnahme

Antenne drehen:

Wählen Sie das Auswahlfeld „Drehantenne bewegen“ an. Hier können Sie mit den folgenden Tasten die Bewegungen der Drehantenne steuern:

Langsames Drehen in Richtung Westen starten

Schrittweise in Richtung Westen drehen

Stoppen der aktuellen Bewegung

Schrittweise in Richtung Osten drehen

Langsames Drehen in Richtung Osten starten

Stellen Sie die Drehanlage so ein, dass Sie bei den beiden rechts angezeigten Balken „Signal-Stärke“ und „Signal-Qualität“ die größtmögliche Anzahl an Prozenten erreichen.

Test-Transponder:

Wählen Sie das Auswahlfeld „Test-Transponder“ an. Hier können Sie einen Transponder auswählen, um anhand des Signalestärke- und Signalqualitätsbalkens zu kontrollieren, ob Ihre Einstellungen korrekt sind.

Haben Sie das bestmögliche Empfangssignal erreicht, drücken Sie die ☐(Grün)-Taste. Der Receiver speichert nun diesen Satelliten und springt automatisch in die Einstellung für den nächsten Satelliten.

Haben Sie mehr als einen Satelliten ausgewählt, springt der Receiver automatisch in die Einstellungen für den zweiten Satelliten. Führen Sie nun die Einstellungen, wie eben für den ersten Satelliten beschrieben, für den zweiten und evtl. die weiteren ausgewählten Satelliten durch.

Haben Sie die Einstellungen für die zugewiesenen Satelliten durchgeführt, erhalten Sie automatisch die Einblendung für den Programm-Suchlauf. Fahren Sie mit dem Punkt „Programm-Suchlauf“ der Erst-Installation fort.

Anschluss und Inbetriebnahme

Drehantenne (DiSEqC™ 1.3)

Motorsteuerung

Wählen Sie hier die Steuerungsart „DiSEqC™1.3“ aus. Beachten Sie hierzu die Unterlagen Ihrer Drehantenne.

Mein Längengrad

Wählen Sie das Auswahlfeld „Mein Längengrad“ aus und geben Sie hier mit Hilfe der Zifferntasten Ihren aktuellen Längengrad ein.

Mein Breitengrad

Wählen Sie das Auswahlfeld „Mein Breitengrad“ aus und geben Sie hier mit Hilfe der Zifferntasten Ihren aktuellen Breitengrad ein.

Nullposition anfahren

Wählen Sie das Auswahlfeld „Nullposition anfahren“ an. Durch Bestätigung mit der OK-Taste wird die Drehanlage angewiesen, ihre Nullposition anzufahren.

Grenzen setzen

Wählen Sie das Auswahlfeld „Grenzen setzen“ an. In diesem Menü können Sie die Grenzen für Ihre Drehanlage setzen. Dies ist insbesondere dann erforderlich, wenn die Drehanlage sich nur in einem bestimmten Bereich frei drehen kann und ansonsten in ein Hindernis (z. B. Wand oder Baum) fahren würde.

Drücken Sie die OK-Taste. Sie erhalten folgende Einblendung:

Mit den folgenden Tasten werden die Bewegungen der Drehanlage gesteuert:

Langsames Drehen in Richtung Westen starten

Schrittweise in Richtung Westen drehen

Stoppen der aktuellen Bewegung

Schrittweise in Richtung Osten drehen

Langsames Drehen in Richtung Osten starten

Anschluss und Inbetriebnahme

Sobald Sie die gewünschte Ost- bzw. West-Grenze erreicht haben, wechseln Sie auf das jeweilige Auswahlfeld „Setze aktuelle Position als „****“-Grenze“ und bestätigen Sie mit der OK-Taste.

Falls Sie die gesetzten Grenzen wieder löschen möchten, wechseln Sie auf das Auswahlfeld „Grenzen zurücksetzen“ und bestätigen Sie das Löschen der Grenzen mit der OK-Taste. Im Anschluss können Sie die Grenzen neu setzen. Wenn Sie alle Grenzen gesetzt haben, drücken Sie die BACK-Taste.

Drücken Sie die PIP (Grün)-Taste, um zum nächsten Menü zu gelangen.

Sie erhalten folgende Einblendung:

LNB-Typ:

Sollte in Ihrer Empfangsanlage kein Universal-LNB verwendet werden, wählen Sie mit den ▶-Tasten den in Ihrer Empfangsanlage verwendeten LNB-Typen aus. Sie können zwischen folgenden LNB-Arten wählen:

• Universal oder
• Einfach oder
• Benutzerdefiniert

LNB-Frequenz (MHz):

Diese Angaben müssen Sie nur machen, wenn Ihr LNB-Typ kein Universal-LNB ist. Die benötigten Angaben variieren zwischen den Einstellungen „Einfaches“ und „Benutzerdefiniert“. Beachten Sie hierzu auch die Ihrem LNB beigelegte Dokumentation.

• Auswahl „Einfach“-LNB: Geben Sie die LNB-Frequenz mit Hilfe der Zifferntasten ein
• Auswahl „Benutzerdefiniert“: Drücken Sie die OK-Taste, um die benötigte Low-, High- und Grenzfrequenz eingeben zu können. Die Eingabe erfolgt mit den Zifferntasten

Anschluss und Inbetriebnahme

Test-Transponder:

Wählen Sie das Auswahlfeld „Test-Transponder“ an. Hier können Sie einen Transponder auswählen, um anhand des Signalestärke- und Signalqualitätsbalken zu kontrollieren, ob Ihre Einstellungen korrekt sind.

Wenn Sie alle Einstellungen für diesen Satelliten vorgenommen haben, drücken Sie die

(Grün)-Taste.

Der Receiver speichert nun diesen Satelliten und springt automatisch in die Einstellung für den nächsten Satelliten.

Haben Sie mehr als einen Satelliten ausgewählt, springt der Receiver automatisch in die Einstellungen für den zweiten Satelliten. Führen Sie nun die Einstellungen, wie eben für den ersten Satelliten beschrieben, für den zweiten und evtl. die weiteren ausgewählten Satelliten durch.

Haben Sie die Einstellungen für die zugewiesenen Satelliten durchgeführt, erhalten Sie automatisch die Einblendung für den Programm-Suchlauf. Fahren Sie mit dem Punkt „Programm-Suchlauf“ der Erst-Installation fort.

Anschluss und Inbetriebnahme

Einkabel-System

Wählen Sie mit den ▲ ▼ -Tasten das in Ihrer Empfangsanlage verwendete Einkabelsystem aus. Entweder Einkabel (UAS 481 - Einkabel-LNB) oder Einkabel (EXR/EXU/User). Bestätigen Sie Ihre

Auswahl mit der OK-Taste. Das gewählte Einkabelsystem wird mit einem Häkchen markiert.

Drücken Sie die PIP (Grün)-Taste.

Sie erhalten folgende Einblendung:

Satelliten auswählen

Wählen Sie hier max. zwei Satelliten aus, die im Signal vorhanden sind. Wählen Sie

mit den -Tasten den gewünschten Satelliten aus und bestätigen Sie Ihre

Auswahl mit der OK -Taste.

Die gewählten Satelliten werden mit einem Häkchen markiert.

Sollten Sie in Ihrer Empfangsanlage ein UAS 481 (Einkabel-LNB) verwenden, dürfen Sie nur einen Satelliten auswählen.

Wenn Sie alle Einstellungen getätigt haben, drücken Sie die PIP (Grün)-Taste.

Fahren Sie jetzt mit der Erklärung der jeweiligen von Ihnen gewählten Einkabel-Empfangsart in der Erst-Installation fort.

Anschluss und Inbetriebnahme

Einkabel-System - EXR .../EXU .../User

Die einzelnen Positionen werden mit

den ▲ ▼ -Tasten angewählt. Die Änderungen der derzeitigen Einstellungen

nehmen Sie mit den ▼▶- oder den Zifferntasten vor.

Für die Einstellungen der dem Tuner zugeordneten SCR, Frequenzen und evtl. PIN beachten Sie bitte die Ihrem System beiliegende Dokumentation. In dieser ist die Zuordnung zwischen den verschiedenen SCRs und den jeweils zugeordneten Übertragungsfrequenzen abgedruckt. Es könnte ebenfalls möglich sein, dass Sie die PIN zum Schutz einzelner Frequenzen nicht frei wählen können und diese ebenfalls in der Dokumentation der Einkabel-Komponenten vorgegeben ist.

Beachten Sie weiterhin, dass nicht mehrere Receiver die gleichen Frequenzen/Kanäle verwenden können - die Receiver würden sich gegenseitig stören.

Kanal mit PIN sichern:

Sollte bei Ihrem Einkabel-System die Möglichkeit bestehen, die verwendete Übertragungsfrequenz durch die Eingabe einer PIN zu schützen, können Sie dies in diesem Menü vornehmen. Die Übertragungsfrequenz kann dann von keinem anderen Receiver ohne die Eingabe der PIN genutzt werden.

Wählen Sie die Einstellung „An“. Sie erhalten im Anschluss die Möglichkeit, in der Zeile darunter „Tuner PIN-Code“ mit den Zifferntasten einen PIN-Code einzugeben (0-255).

Tuner (Übertragungskanal)

Wählen Sie einen freien, verfügbaren Übertragungskanal aus (SCR 0 - SCR 7).

Tuner SCR-Frequenz

(Übertragungsfrequenz:)

Wählen Sie hier eine der freien verfügbaren Übertragungs-Frequenzen aus.

Siehe Beispiel rechts (EXR 551) Zuordnung Übertragungskanal zu Übertragungsfrequenz.

EXR 551

20510024

1 = SCR (0) 1 4 0 0 MHz 2 = SCR (1) 1 5 1 6 MHz 3 = SCR (2) 1 6 3 2 MHz 4 = SCR (3) 1 7 4 8 MHz

Wenn Sie alle Einstellungen getätigt haben, drücken Sie die PIP (Grün)-Taste.

Anschluss und Inbetriebnahme

Sie erhalten folgende Einblendung:

LNB-Typ (Einstellungen):

Sollte in Ihrer Empfangsanlage kein Universal-LNB verwendet werden, wählen

Sie mit den ▶-Tasten den in Ihrer Empfangsanlage verwendeten LNB-Typen aus. Sie können zwischen folgenden LNB-Arten wählen:

• Universal oder
• Einfaches oder
• Benutzerdefiniert

LNB-Frequenz (MHz):

Diese Angaben müssen Sie nur machen, wenn Ihr LNB-Typ kein Universal-LNB ist. Die benötigten Angaben variieren zwischen den Einstellungen „Einfaches“ und „Benutzerdefiniert“. Beachten Sie hierzu auch die Ihrem LNB beigelegte Dokumentation.

- Auswahl „Einfach“-LNB: Geben Sie die LNB-Frequenz mit Hilfe der Zifferntasten ein

- Auswahl „Benutzerdefiniert“: Drücken Sie die OK-Taste, um die benötigte Low-, High- und Grenzfrequenz eingeben zu können. Die Eingabe erfolgt mit den Zifferntasten

DiSEqC ^TM -Position:

Wählen Sie das Auswahlfeld „DiSEqC™-Position“ an. Stellen Sie hier die „Position“ für den in der Einblendung angezeigten Satelliten, entsprechend der Konfiguration Ihrer Empfangsanlage, ein. Sie können wählen zwischen: „1/1“, „1/2“ und „2/2“, je nachdem, ob Sie bei der „Satelliten-Auswahl“ einen oder zwei Satelliten gewählt haben.

Test-Transponder:

Wählen Sie das Auswahlfeld „Test-Transponder“ an. Hier können Sie einen Transponder auswählen, um anhand des Signalestärke- und Signalqualitätsbalkens zu kontrollieren, ob Ihre Einstellungen korrekt sind.

Sollte keine Verbindung zur Einkabel-Anlage hergestellt werden können, überprüfen Sie Ihre Einstellungen (Frequenz und Übertragungskanal) und ziehen Sie, falls nötig, einen Fachmann hinzu.

Wenn Sie alle Einstellungen für diesen Satelliten vorgenommen haben, drücken Sie die ☐(Grün)-Taste. Der Receiver speichert nun diesen Satelliten und springt automatisch in die Einstellung für den nächsten Satelliten. Führen Sie nun die Einstellungen, wie eben für den ersten Satelliten beschrieben, für den zweiten Satelliten durch.

Haben Sie die Einstellungen für die zugewiesenen Satelliten durchgeführt, erhalten Sie automatisch die Einblendung für den Programm-Suchlauf. Fahren Sie mit dem Punkt „Programm-Suchlauf“ der Erst-Installation fort.

Anschluss und Inbetriebnahme

Einkabel-System - UAS 481

Die einzelnen Positionen werden mit den ▲▼-Tasten angewählt. Die Untermenüs werden, falls erforderlich, mit der OK-Taste aufgerufen. Die Änderungen der derzeitigen Einstellungen nehmen Sie mit den □▶- oder den Zifferntasten vor.

Für die Einstellungen beachten Sie bitte die dem UAS 481 beiliegende Dokumentation.

Es können nicht mehrere Receiver die gleichen Frequenzen verwenden. Die Receiver würden sich gegenseitig stören.

Tuner (Übertragungskanal):

Wählen Sie einen freien, verfügbaren Übertragungskanal aus (SCR 0 - SCR 3).

Tuner-SCR-Frequenz (Übertragungsfrequenz:)

Diese Einstellung ist beim UAS 481 bereits voreingestellt und kann nicht verändert werden.

Wenn Sie alle Einstellungen vorgenommen haben, drücken Sie die (Grün)-Taste. Sie erhalten folgende Einblendung:

LNB-Typ/LNB-Frequenz:

Diese Einstellungen sind für das UAS 481 fix voreingestellt und können nicht verändert werden.

Test-Transponder:

Wählen Sie das Auswahlfeld „Test-Transponder“ an. Hier können Sie einen Transponder auswählen, um anhand des Signalestärke- und Signalqualitätsbalkens zu kontrollieren, ob Ihre Einstellungen korrekt sind. Sollte keine Verbindung zur Einkabel-Anlage hergestellt werden können überprüfen Sie Ihre Einstellungen (Frequenz und Übertragungskanal) und ziehen Sie, falls nötig, einen Fachmann hinzu.

Wenn Sie alle Einstellungen für den Satelliten vorgenommen haben, drücken Sie die ☐(Grün)-Taste.

Sie erhalten automatisch die Einblendung für den Programm-Suchlauf. Fahren Sie mit dem Punkt „Programm-Suchlauf“ der Erst-Installation fort.

Anschluss und Inbetriebnahme

Programmsuchlauf

Die einzelnen Positionen werden mit den ▲ ▼-Tasten angewählt. Die Änderungen der derzeitigen Einstellungen nehmen Sie mit den ◀ ▶ -Tasten vor.

Falls Sie keinen Programmsuchlauf durchführen wollen, drücken Sie die

(Grün)-Taste und fahren Sie mit dem nkt „Datum und Uhrzeit“ fort.

Wenn Sie einen Programmsuchlauf durchführen möchten, wählen Sie mit den

-Tasten „Ja“.

Sie erhalten folgende Einblendung:

Satellit und Position

Mit den ▶▶-Tasten können Sie jetzt zwischen den von Ihnen eingerichteten Satelliten einzeln oder der Einstellung „Alle“ wählen. Bei der Einstellung „Alle“ werden alle von Ihnen eingerichteten Satelliten nach neuen Programmen durchsucht. Beachten Sie dabei, dass Ihre Empfangsanlage auch auf diese/n Satelliten ausgerichtet sein muss.

Programm-Suchmodus

Mit den ▶▶-Tasten wählen Sie jetzt die Art der zu suchenden Programme aus. Sie haben drei Möglichkeiten:

• „freie und verschlüsselte“ Es werden alle Programme gesucht
• „nur freie“ Es werden nur frei empfangbare Programme gesucht
• „nur verschlüsselte“ Es werden nur verschlüsselte Programme gesucht

Für die Betrachtung von verschlüsselten Programmen benötigen Sie ein entsprechendes CA-Modul (Conditional Access) sowie eine gültige Smartcard und ein gültiges Abo des jeweiligen Pay-TV-Anbieters.

Anschluss und Inbetriebnahme

NIT-Suchlauf

Wählen Sie mit den ▶▶-Tasten (Ein/Aus), ob eine Netzwerksuche durchgeführt werden soll. Bei der Einstellung „Netzwerksuche Aus“ werden nur die ab Werk gespeicherten Transponder des/r von Ihnen zuvor gewählten Satelliten nach neuen, noch nicht gespeicherten Programmen durchsucht. Bei der Einstellung „Netzwerksuche Ein“ können durch die Vernetzung der Transponder zusätzlich noch nicht gespeicherte Transponder gefunden werden. Diese werden gespeichert und ebenfalls, wie die bereits vorhandenen Transponder, nach neuen Programmen durchsucht.

Wenn Sie alle Einstellungen vorgenommen haben, drücken Sie die (Grün)-Taste. Sie erhalten folgende Einblendungen (Beispiel):

Während des Suchlaufes erhalten Sie folgende Einblendung (Beispiel):

Neu gefundene Programme werden mit dem Zusatz „NEW“ gekennzeichnet (siehe Beispiel-Bild rechts).

Hinweis:

Sie können den Suchlauf jederzeit mit der

-Taste abbrechen.

Nach Abschluss des Suchlaufes erhalten Sie folgende Einblendung (Beispiel):

Drücken Sie die OK-Taste. Die neu gefundenen Programme werden am Ende der bestehenden Gesamtliste angefügt.

Anschluss und Inbetriebnahme

Datum und Uhrzeit

Die einzelnen Positionen werden mit den ▲ ▼-Tasten angewählt. Die Änderungen der derzeitigen Einstellungen nehmen Sie mit den ◀ ▶ -Tasten vor.

Zeiteinstellung

Hier wählen Sie, ob die Zeitinformation vom Receiver automatisch von einem bestimmten, von Ihnen einstellbaren Programm, geholt werden soll oder ob Sie die Zeitinformation manuell pflegen möchten. Entweder

• Automatisch oder
• Manuell

Lokaler UTC-Offset

Hier wählen Sie die Zeitzonen-Abweichung zur UTC (früher GMT) aus (z. B. für Deutschland: + 1 Stunde). Sie können die Abweichung in 30-Minuten-Schritten einstellen. Sie können max. 11 Stunden und 30 Minuten Zeitabweichung (+ und -) wählen.

Sommerzeit (Zeitumstellung)

Hier wählen Sie, ob der Receiver automatisch von Sommer- auf Winterzeit und umgekehrt umschalten soll. Die Einstellung „Manuell“ macht nur dann Sinn, wenn Sie im Auswahlpunkt „Zeiteinstellung“ ebenfalls „Manuell“ gewählt haben, da ansonsten die Zeitinformation automatisch vom Receiver eingeholt wird. Entweder

• Automatisch oder
• Manuell

Zeitaktualisierungs-Programm (funktioniert nur, wenn Zeiteinstellung „Automatisch“ gewählt ist)

Hier wählen Sie das Programm aus, von dem sich der Receiver die Zeitinformation holen soll. Durch Drücken der OK-Taste wird Ihnen eine Programmliste eingeblendet, in der Sie mit den Cursor ( )-Tasten das gewünschte Programm auswählen können. Bestätigen Sie Ihre Auswahl mit der OK-Taste.

Anschluss und Inbetriebnahme

Zeit jetzt aktualisieren

Drücken Sie die OK-Taste.

Je nach gewünschter Zeiteinstellung (Automatisch/Manuell) erhalten Sie folgende Einblendung:

Automatisch Manuell

Sie brauchen keine weiteren Eingaben mehr zu machen, der Receiver aktualisiert automatisch Datum und Uhrzeit.

Geben Sie mit Hilfe der Ziffern- oder der -Tasten das richtige Datum ein. Wechseln Sie im

Anschluss mit den ▲ ▼ -Tasten auf das Feld „Zeit“ und geben Sie hier mit Hilfe der Ziffern- oder der ▲ ▼ -Tasten die richtige Uhrzeit ein. Bestätigen Sie im Anschluss Ihre Eingaben mit der

OK-Taste.

Wenn Sie alle Einstellungen vorgenommen haben, drücken Sie die ☐(Grün)-Taste, um die Erst-Installation abzuschließen. Sollten Sie bereits eine externe Festplatte an der Geräte-Rückseite angeschlossen haben, bringt der Receiver automatisch die Einblendung „Archiv-Festplatte einrichten“ (siehe nächste Seite). Sollte keine externe Festplatte an den Receiver angeschlossen sein, wird die Erst-Installation abgeschlossen und der Receiver springt in den TV-Modus.

Archiv-Festplatte einrichten

Um mit dem UFS 912 Aufnahmen zu tätigen, die Timeshift- und Aufnahme-Archiv-Funktion nutzen zu können, müssen Sie eine externe Festplatte ⁴ an der Geräte-Rückseite (USB) an den Receiver anschließen und wie folgend erklärt einrichten.

Anschluss und Inbetriebnahme

Drücken Sie die OK-Taste, falls Sie jetzt eine Archiv-Festplatte einrichten möchten oder drücken Sie die BACK-Taste, falls Sie diesen Vorgang abbrechen möchten.

Entfernen Sie nun alle angeschlossenen Festplatten oder USB-Sticks vom Receiver und bestätigen Sie im Anschluss mit der

OK-Taste oder drücken Sie die BACK-Taste, falls Sie diesen Vorgang abbrechen möchten.

Falls Sie den Vorgang abgebrochen haben, erhalten Sie folgende Einblendung (siehe Bild rechts). Drücken Sie die OK-Taste, um zum TV-Bild zu gelangen.

Schließen Sie jetzt die als Archiv-Festplatte einzurichtende Festplatte an den Receiver an.

Sie erhalten folgende Einblendung (siehe Bild rechts):

Stellen Sie jetzt die jeweiligen Kapazitäten für die verschiedenen Bereiche ein (Media-Center und Timeshift). Die jeweilige

Zeile wird mit den ▲ ▼ -Tasten angewählt. Die Einstellungen werden

mit den ▶▶-Tasten vorgenommen. Wieviel Speicherplatz Sie dem jeweiligen Bereich zuweisen können, hängt von der Größe der verwendeten Festplatte ab.

Anschluss und Inbetriebnahme

In der Zeile „Aufnahme-Archiv“ sehen Sie, wieviel Speicherplatz auf der Festplatte für Aufnahmen reserviert ist. Je nach Zuweisung von Speicherplatz an das Media-Center bzw. an den Timeshift-Bereich (max. 15 Gigabyte), verändert sich die verbleibende Kapazität für das Aufnahme-Archiv automatisch. Wechseln

Sie im Anschluss mit den ▲▼-Tasten in die Zeile „Einrichtung starten“ und

bestätigen Sie mit der OK-Taste, um den Vorgang zu starten.

Während der Einrichtung erhalten Sie folgende Einblendung (siehe Bild rechts):

Nach erfolgreicher Einrichtung erhalten Sie folgende Einblendung (siehe Bild rechts):

Bestätigen Sie mit der OK-Taste, um den Vorgang abzuschließen.

Im Anschluss an eine erfolgreiche Erst-Installation (TV-Bild vorhanden) empfehlen wir Ihnen, den Receiver nach einem verfügbaren Software-Update suchen zu lassen. Voraussetzung dafür ist, dass Sie den Satelliten ASTRA 19,2° Ost in der Erst-Installation (mit) ausgewählt haben. Wechseln Sie mit der

MENU-Taste in das Hauptmenü. Wählen Sie mit den ▲▼-Tasten „Service-Menü“ aus und bestätigen Sie mit der OK-Taste. Wählen Sie jetzt mit den

- Tasten „Aktualisierung über Satellit“ aus und bestätigen Sie wieder

mit der OK-Taste. Der Receiver beginnt nun automatisch mit der Suche nach einer neuen Software. Die weitere Erklärung des Update-Vorganges entnehmen Sie dem Kapitel „Hauptmenü“, „Service-Menü“, „Aktualisierung (Update) über Satellit“ in dieser Anleitung.

Allgemeine Bedienungshinweise

In diesem Kapitel möchten wir Ihnen gerne grundsätzliche Hilfestellungen/Erklärungen zur Bedienung des UFS 912 geben, die nicht speziell auf ein Menü bezogen sind, sondern in fast allen Menüs zur Hilfe und Orientierung verwendet werden können.

Alphanumerische Eingaben

Für die Eintragung von z. B. Favoritennamen oder Suchbegriffen verwenden Sie die jeweils eingeblendete Tastatur (siehe Beispielbild).

Die in der Tastatur den Zifferntasten zugeordneten Buchstaben finden Sie auch auf Ihrer Fernbedienung wieder. Die Benutzung ähnelt sehr der eines Mobil-telefones. Folgende Tasten können Sie zur Eingabe oder zur Auswahl einer Aktion benutzen:

Taste Hinterlegte Zeichen/Aktion
Drücken	1 x 2 x 3	x 4 x 5 x
1. .@	. β ? !
2abc	a	b	c	2	ä
3def	d	e f 3
4ghi	g	h i 4
5jkl	j	k	l 5
6mno	m	n	o	6	ö
7pqrs	p	q r s	7
8tuv	t u	v	8	ü
9wxyz	w x	y	z	9
0L	1 x Leerzeichen 2 x 0

Allgemeine Bedienungshinweise

	Umschalten auf Qwertz-Tastatur (Steuerung mit den Pfeiltasten und der OK-Taste) - siehe Bild rechts
	Letztes Zeichen wird gelöscht
	Umschalten zwischen Groß- und Kleinschreibung
	Bestätigung des eingegebenen Begriffes
	Abbrechen der Eingabe ohne zu speichern
	Abbrechen der Eingabe ohne zu speichern

Nach Eingabe des gewünschten Begriffes drücken Sie die OK -Taste um z. B. den Namen/Suchbegriff zu übernehmen oder die BACK - oder TEXT -Taste, um die Eingabe abzubrechen.

Bearbeitungs- und Auswahlmöglichkeiten in den Menüs

In einigen Menüs/Einblendungen wird Ihnen in diesem Kästchen ein bestimmter Farbverlauf angezeigt. Jeder Farbverlauf steht für eine bestimmte Ansicht/Auswahl. Welche Farbe welcher Taste zugeordnet ist, können Sie der untenstehenden Tabelle entnehmen. Diese Tasten werden Ihnen, sofern sie mit Funktionen im jeweiligen Menü/Ansicht belegt sind, auch in der Leiste im unteren Teil der Einblendung angezeigt.

	Farbe	Taste auf Fernbedienung
	Grün
	Gelb
	Rot
	Blau

Beachten Sie immer die Leiste im unteren Teil der Einblendung. Hier finden Sie Hinweise zur weiteren Bedienung.

In vielen Menüs werden Ihnen am unteren Ende der Einblendung sämtliche, in dem jeweiligen Menü zur Verfügung stehenden Bearbeitungs- und Auswahlmöglichkeiten angezeigt. Sofern eine bestimmte Fernbedienungstaste zur Ausführung oder zum Aufruf dafür benötigt wird, wird Ihnen diese mit aufgeführt (siehe Beispielbild oben),

Grundbedienung im TV- oder Radio-Modus (Live-Betrieb)

Fernbedienung im Live-Betrieb (TV/Radio)

= Ist ein externes Gerät an der VCR-Scart-Buchse angeschlossen, kann das an der VCR-Scart-Buchse anliegende TV-Signal an die TV-Scart-Buchse durchgeschleift werden. Durch mehrmaliges

drücken der 📄 -Taste kann zwischen dem TV-Scart-Modus und dem VCR-Scart-Durchschleif-Modus gewechselt werden.

Grundbedienung im TV- oder Radio-Modus (Live-Betrieb)

Wechsel zwischen TV- und Radio-Betrieb

Der Wechsel zwischen TV- und Radio-Betrieb wird mit der TVR (Blau)-Taste durchgeführt.

Einstellen der Lautstärke

Die Einstellung der Lautstärke wird mit den VOL + VOL - Tasten vorgenommen.

Programmwahl

Programmwahl direkt

Mit der -Taste wird das Programm in der Sortierung der aktuell gewählten Programm-/Favoritenliste gewählt. Ist der Programmplatz aus der Programmliste bekannt, kann das gewünschte Programm auch direkt durch Eingabe des Programmplatzes mit Hilfe der Zifferntasten der Fernbedienung erfolgen (Beispiel: ASTRA HD+ befindet sich in der aktuell gewählten Programmliste auf Programmplatz 10 - drücken Sie

hierfür nacheinander die Tasten 10 auf der Fernbedienung).

Grundbedienung im TV- oder Radio-Modus (Live-Betrieb)

Programmwahl aus Programmliste

Mit der OK-Taste öffnen Sie die Programmliste. Sie erhalten folgende Einblendung:

Hinweis zur Auswahl der Favoritenlisten:

Sie können die Favoritenlisten aber auch direkt vom TV-Bild mit der (Rot)-Taste aufrufen. Wählen Sie im Anschluss mit den Cursor(-) -Tasten die gewünschte Favoritenliste aus und bestätigen Sie die Auswahl mit der OK -Taste. Der Receiver wählt automatisch das erste, in der Favoritenliste gespeicherte Programm aus und kehrt zum TV-Bild zurück. Jetzt können Sie die in der gewählten Favoritenliste gespeicherten Programme in ihrer Reihenfolge mit den -Tasten auswählen.

Grundbedienung im TV- oder Radio-Modus (Live-Betrieb)

Wählen Sie jetzt mit der jeweiligen Farbtaste, aus welcher Kategorie Sie eine Programmliste öffnen möchten:

(Rot)- Taste: Aufruf der

Kategorie „Favoritenlisten“

Beinhaltet folgende Programmlisten:

- Favoritenlisten 1-8

(Grün)-Taste: Aufruf der

Kategorie „Gesamtliste“

Beinhaltet folgende Programmlisten:

- Gesamtliste

- Nach Satelliten sortierte Programm- listen

(Gelb)-Taste: Aufruf der

alphabetisch sortierten Listen

Beinhaltet folgende Programmlisten:

- A-Z

- Z-A

-0-9

- Nach einzelnen Buchstaben sortiert

Auswahl Programmliste:

Sie können mit den 📄-Tasten zwischen den jeweils vorhandenen Programmlisten einer Kategorie wählen. Wenn Sie eine Übersicht der jeweils vorhandenen Programmlisten erhalten möchten, müssen Sie dazu nur nochmals die jeweilige Farbtaste der gewählten Kategorie drücken und Sie erhalten dann folgende Einblendung (Beispiel Favoritenlisten):

Die gewünschte Programmliste wird mit

den Cursor( )-Tasten ausgewählt und mit der OK-Taste aufgerufen.

Programm wählen:

Nach Auswahl der gewünschten

Programmliste wird das gewünschte

Programm mit den Cursor( )-Tasten ausgewählt und mit der OK-Taste aufgerufen. Durch nochmaliges Drücken der OK-Taste oder durch Drücken der BACK-Taste verlassen Sie die Programmliste wieder und kehren zum TV-Bild zurück.

Grundbedienung im TV- oder Radio-Modus (Live-Betrieb)

Programm-Information

Die Programm-Meldung wird bei jedem Programm-Wechsel für einige Sekunden (kann im Menü „Einstellungen“, „Benutzerdefinierte Einstellungen“, „Bildschirm-Menü anpassen“ eingestellt werden) oder ständig mit der -Taste eingeblendet.

Folgende Icons (Symbole) können in der Programm-Information erscheinen:

	Im HDTV-Standard 1080i übertragene Sendung		Ton-Auswahl ist: Stereo
	Im HDTV-Standard 720p übertragene Sendung		Untertitel sind vorhanden
	Portal-Programm (Options-Kanäle vorhanden)		Videotext ist vorhanden
	Dolby Digital-Tonspur ausgewählt		Receiver erkennt die Sendung als Live-Sendung
	Ton-Auswahl ist: Mono		Receiver erkennt die Sendung als Film
	Ton-Auswahl ist: Mono links		Receiver erkennt die Sendung als Serie
	Ton-Auswahl ist: Mono rechts

Grundbedienung im TV- oder Radio-Modus (Live-Betrieb)

Aufruf Options-Programme

Wenn Ihnen in der Programm-Meldung folgendes Zeichen ☐ angeblendet wird, handelt es sich um ein Portal-Programm. Drücken Sie die ☐ (Gelb)-Taste, wählen Sie mit den ▲ ▼ -Tasten „Options-Programme“ und bestätigen Sie mit der OK-Taste. Im Anschluss erhalten Sie folgende Einblendung (Beispiel):

Wählen Sie das von Ihnen gewünschte Options-Programm mit den ▲ ▼ -Tasten aus und bestätigen Sie Ihre Auswahl mit der OK -Taste. Sie erhalten folgende Einblendung:

Drücken Sie die OK-Taste, falls Sie beim nächsten Mal wieder an diese Funktion erinnert werden möchten, oder die □-Taste, falls diese Meldung nicht mehr angezeigt werden soll.

Sie können nach Auswahl eines Options-Programmes mit den ▲▼-Tasten durch die weiteren Options-Kanäle Ihres gewählten Portal-Programmes zappen.

Grundbedienung im TV- oder Radio-Modus (Live-Betrieb)

Ton-Auswahl

Wenn in der Programm-Meldung z. B. „1/3“ vor dem Zeichen für die ausgewählte Tonspur eingeblendet wird, zeigt Ihnen dies an, dass Sie aktuell die erste der drei vorhandenen Tonspuren gewählt haben. Drücken Sie

die (Gelb)-Taste und wählen Sie mit den ▲ ▼ -Tasten „Tonauswahl“ und bestätigen Sie mit der OK-Taste. Im Anschluss erhalten Sie folgende Einblendung (Beispiel):

Wählen Sie die von Ihnen gewünschte Ton-Option mit den Cursor( )-Tasten aus und bestätigen Sie Ihre Auswahl mit der OK -Taste.

Untertitel-Auswahl

Wenn Ihnen in der Programm-Meldung folgendes Zeichen für Untertitel UT eingeblendet wird, können

Sie die Funktion „Untertitel“ wie folgt aufrufen: Drücken Sie zwei Mal die ☐(Gelb)-Taste und wählen Sie mit den ▲-Tasten „Untertitel“ aus und bestätigen Sie mit der OK-Taste. Im Anschluss erhalten Sie folgende Einblendung (Beispiel):

Wählen Sie mit den ▲ ▼ -Tasten den gewünschten Untertitel aus und bestätigen Sie mit der OK -Taste. Der Receiver kehrt automatisch zum TV-Bild zurück.

Grundbedienung im TV- oder Radio-Modus (Live-Betrieb)

Videotext

Dieses Symbol In der Programm-Meldung zeigt Ihnen, ob Videotext bei dem gerade angewählten Programm verfügbar ist.

Mit Druck auf die TEXT-Taste bereitet der Receiver den mitgesendeten Videotext – auch bei verschlüsselten Signalen – für das Fernsehgerät auf.

Während der Suche ist in der linken oberen Ecke die gesuchte Programm-Seite und in der rechten oberen Ecke die laufende Zeitangabe mit Tagesdatum eingeblendet. Nach Beendigung der Suche erscheint der vom jeweiligen Programm-Anbieter mitgesendete Videotext.

Sie haben mehrere Möglichkeiten, die gewünschten Seiten aufzurufen:

• Eingabe mit den Zifferntasten
• Seitenweise vor- und zurückblättern mit
  den ▲ ▼ -Tasten
• Vor- und zurückblättern in den Unterseiten (z. B. 1/2 und 2/2) mit den

◀▶-Tasten

• Auswahl der am unteren Ende eingeblendeten Möglichkeiten mit der jeweiligen Farbtaste (Rot),
  PIP (Grün), OPT (Gelb), und TVIR (Blau)
  Mit der Taste BACK oder TEXT verlassen Sie den Videotext wieder.

Grundbedienung im TV- oder Radio-Modus (Live-Betrieb)

Automatisches Timeshift

Der UFS 912 bietet Ihnen hier eine besondere Funktion. Sobald Sie auf ein Programm wechseln, zeichnet der Receiver automatisch die von Ihnen betrachtete Sendung im Hintergrund auf die externe Festplatte auf. Nehmen Sie einen erneuten Programmwechsel vor, werden die vorherigen gespeicherten Daten gelöscht und die Aufnahme im Hintergrund beginnt von vorne.

Durch die permanente Hintergrund-Aufnahme des Receivers bieten sich Ihnen folgende Möglichkeiten:

- Zurückspulen bis zu dem Zeitpunkt, ab welchem auf dieses Programm umgeschaltet wurde und im

Anschluss Vorspulen bis zum Live-Signal (←→→-Tasten)

- Pause-Funktion (☐-Taste), das Bild wird eingefroren

- 30-Sekunden-Sprünge vor- und zurück (◀▶-Tasten)

Sollten Sie sich zu einem späteren Zeitpunkt des Betrachtens einer Sendung entscheiden, die Sendung aufzeichnen zu wollen, können Sie dies von dem Zeitpunkt an tun, an dem Sie auf dieses Programm gewechselt haben (Funktion erst ab Software-Version 2.0 verfügbar, siehe dazu auch „OTR“).

Voraussetzung: Im Menü „Einstellungen“, „Benutzerdefinierte-Einstellungen“, „PVR-Einstellungen“ muss die Auswahl „Automatisches Timeshift“ auf „An“ gestellt und in der Auswahl „Standard-Aufnahmedauer“ genügend Zeit für die Timeshift-Aufnahme eingestellt sein.

Siehe dazu auch Kapitel „Hauptmenü“, „Einstellungen“, „Benutzerdefinierte-Einstellungen“, „PVR-Einstellungen“.

Funktion nur nutzbar, wenn Archiv-Festplatte angeschlossen und eingerichtet ist ^* .

Grundbedienung im TV- oder Radio-Modus (Live-Betrieb)

OTR (One Touch Recording) - Direkte Festplatten-Aufnahme \*)

Um eine direkte Festplatten-Aufnahme zu starten, drücken Sie die (roter Punkt)-Taste. Sie erhalten folgende Einblendung (Beispiel):

Die Auswahl der zu ändernden Zeile

wird mit den ▲ ▼-Tasten und die

Änderungen werden mit den Tasten vorgenommen.

Aufnahme:

Sie haben folgende Auswahlmöglichkeiten:

• „ab jetzt“: Aufzeichnung erfolgt ab dem jetzigen Zeitpunkt
• "später" Aufzeichnung erfolgt ab der in der Zeile „Start“ einzugebenden Startzeit
• „von Beginn“ Aufzeichnung erfolgt von dem Zeitpunkt an, von dem ab das aktuelle Programm ohne

Unterbrechung betrachtet wurde (nur bei aktiviertem automatischen Timeshift möglich, siehe „Automatisches Timeshift“)

Start:

Die Startzeit für eine Aufnahme müssen Sie nur dann eingeben, wenn Sie bei der Art der Aufnahme „später“ gewählt haben.

Ende:

Die Endzeit für eine Aufnahme wird vom Receiver automatisch anhand der vorhandenen EPG-Daten vorgegeben. Sie können diese aber manuell nach Ihren Wünschen verändern.

Dauer:

Die Dauer für eine Aufnahme wird vom Receiver automatisch anhand der Start- und Endzeit ermittelt. Sie können die Dauer aber manuell korrigieren. Dabei wird die Endzeit vom Receiver automatisch an die neue Aufnahmedauer angepasst. Die Startzeit der Aufnahme bleibt unverändert.

Durch Drücken der OK-Taste starten Sie die Aufnahme - mit der BACK- oder der (roter Punkt)-Taste brechen Sie den Vorgang ab. Nach dem Start der Aufnahme müssen Sie zum Abbrechen der Aufnahme die

- Taste drücken, mit den ▲ ▼ -Tasten die abzubrechende Aufnahme auswählen und mit der OK -Taste bestätigen.

Allgemeine Informationen zum Premium-tvtv-EPG

Was ist der Premium- -EPC?

Der Premium-EPG (im folgenden Kapitel kurz EPG genannt) ist ein redaktionell aufbereiteter Programm-Führer der neuesten Generation. Er liefert kostenlos alle EPG-Informationen für ca. 100 TV-Sender, ohne jeweils den aktuell eingestellten Kanal wechseln zu müssen und informiert Sie bis zu zwei Wochen im Voraus.

Welche Programme werden vom EPG unterstützt?:

Die vom EPG unterstützten Programme können Sie in der Programmliste sehen (siehe Kapitel „Grundbedienung im TV- oder Radio-Modus (Live-Betrieb)“, „Programmwahl aus Programmliste“. Zum einen werden Ihnen vor den unterstützten Programmen die Senderlogos angezeigt, zum anderen haben Sie die Möglichkeit, sich eine tvtv-Programmliste anzeigen zu lassen (funktioniert erst, nachdem eine EPG-Aktualisierung durchgeführt wurde).

Gibt es Einschränkungen beim EPG?:

Auf Grund der großen Menge gesendeter Daten kann der Receiver nicht alle Daten der vom EPG unterstützten Programme speichern. Deshalb wurden werkseitig eine begrenzte Anzahl von Programmen für den Empfang von tvtv -Daten vorkonfiguriert. Wie Sie diese vorkonfigurierte Liste bearbeiten können, erfahren Sie im Kapitel „Programmlisten bearbeiten“ „Programme bearbeiten (Programmlisten)“, tvtv (ein/aus)“. Je mehr Programme zu dieser Liste hinzugefügt werden, desto weniger -Daten sind systembedingt vorhanden.

Woher kommen die Daten für den EPG?:

Die Daten für den EPG werden über den Satelliten ASTRA mit der Frequenz 12.603,75 MHz, der Symbol-Rate von 22 MSymb/s und einer horizontalen Polarisation (18 V) abgestrahlt. Sollten Sie aus Versehen den Transponder mit dieser Frequenz gelöscht haben, müssen Sie einen erneuten Satelliten- bzw. einen Transponder-Suchlauf für den Satelliten ASTRA starten (siehe „Programm-Suchlauf“).

Kann der EPG aus einem Grund, der nicht am Receiver liegt, nicht funktionieren?:

Bei Nicht-Kathrein-Empfangsanlagen ist es möglich, dass die Übertragung der EPG-Daten nicht möglich ist, da der dazu notwendige Transponder (12.603,75 MHz, Symbol-Rate 22 MSymb/s, horizontal) in diesem System nicht übertragen wird.

Was ist mit EPG-Daten für Sender, die nicht über ASTRA abgestrahlt werden?

Für die Sender, die über den Satelliten „HOTBIRD 13° Ost“ abgestrahlt werden, müssen Sie zusätzlich einen Programm-Suchlauf über diesen Satelliten vornehmen. Ausnahme: Sender die von tvtv unterstützt werden, bei diesen werden die EPG-Daten ebenfalls über ASTRA bezogen.

Sie sehen nur dann Informationen zu laufenden oder folgenden Sendungen im EPG, wenn diese Daten von oder vom Programm-Anbieter zur Verfügung gestellt/ mitgesendet werden. Wenn keine EPG-Daten vorhanden sind, zeigt Ihnen der Receiver anstatt der laufenden Sendung die Meldung „Keine Daten vorhanden!“ an.

Die EPG-Daten stehen Ihnen nicht sofort nach der Erst-Installation zur Verfügung. Erst nach der ersten Aktualisierung des EPGs in der Nacht bzw. nach dem ersten Ausschalten des Receivers in den Stand-by-Modus, werden die EPG-Daten aktualisiert/ geladen. Die Daten werden auf der angeschlossenen und eingerichteten Archiv-Festplatte gespeichert (siehe Hauptmenü/Schnittstellen/Festplatten-Management/Archiv-Festplatte einrichten). Nach dem Start des Receivers werden diese Daten geladen.

Der volle Umfang des EPGs kann nur in Verbindung mit der eingerichteten, angeschlossenen Archiv-Festplatte genutzt werden.

Aufruf EPG

Der EPG wird mit der EPG-Taste aufgerufen. Sie erhalten automatisch bei jedem Aufruf die von Ihnen im Menü („Einstellungen“, „Benutzerdefinierte Einstellungen“, „EPG-Einstellungen“) gewählte Ansicht - egal welche Ansicht Sie beim letzten Mal vor dem Verlassen des EPGs eingestellt hatten. Sie erhalten folgende Einblendung (Beispiel):

Hinweis: Wenn Sie vor dem Aufruf des EPGs ein Programm aus einer Favoritenliste gewählt haben, erhalten Sie im EPG nur die Daten für die Programme angezeigt, die in dieser Favoritenliste vorhanden sind. Durch nochmaliges Drücken der EPG-Taste erhalten Sie den EPG für alle Programme eingeblendet.

Auswahlmöglichkeiten (Fernbedienungstasten im EPG)

- (Rot)-Taste

Aufruf des Aufnahmeplans (Anzeige aller vorprogrammierten Aufnahmen/Erinnerungen)

- -Taste

Navigation in den einzelnen Ansichten (z. B. 15 Minuten Zeitsprung nach vorne in der „Jetzt läuft“-Ansicht)

- OPT (Gelb)-Taste

Aufruf der Vorschau des momentan markierten Programmes (Programmzeitschrift)

- TVIR (Blau)-Taste

Aufruf der Sparten-Auswahl (Sortierung der Sendungen nach Sparten, z. B. Spielfilm, Sport, Serie ...)

- -Taste

(P+) Zeitsprung im EPG um 24 Stunden nach vorne, (P-) Zeitsprung um 24 Stunden wieder zurück (z. B. in „Jetzt läuft“- und in „Vorschau“-Ansicht)

- OK -Taste

Wählt das aktuell markierte Programm in allen Ansichten aus. Mit nochmal

OK oder der EXIT-Taste wird der EPG geschlossen und das gewählte Programm erscheint am TV-Bildschirm

- (roter Punkt)-Taste

Übernahme einer Sendung in die Aufnahme-Einstellungen

- TEXT-Taste

Suche nach einer bestimmten Sendung, Sendungsinhalt (z. B. Stichwortsuche aus der Detailinformation) oder weiteren Sendeterminen (Eingabe des Suchbegriffes über die Zifferntasten der Fernbedienung, siehe dazu auch Kapitel „Bedienungshinweise“, „Alphanumerische Eingaben“)

- i -Taste

Zeigt, sofern vorhanden, weitere Informationen zur ausgewählten Sendung an

- MENU-Taste

Aufruf Extra-Menü

Grundsätzlich wird in den jeweiligen Ansichten des EPGs mit den Cursor-Tasten ( ) navigiert. Mit den

- Tasten können Sie einzeln zwischen den Programmen/Sendungen wählen und mit den

Tasten seitenweise in der aktuell gewählten Liste blättern. Mit der EPG- oder der BACK-Taste verlassen Sie den EPG wieder und kehren zum TV-Bild zurück.

Ansichten des EPGs

Jetzt läuft-Ansicht

Die „Jetzt läuft“-Ansicht können Sie

jederzeit im EPG mit der (Grün)-Taste aufrufen.

In der „Jetzt läuft“-Ansicht sehen Sie alle Programme in der Reihenfolge der Gesamt-Programm-Liste eingeblendet.

Sofern EPG-Daten von tvtv oder

vom Programm-Anbieter zur Verfügung gestellt/mitgesendet werden, zeigt Ihnen der Receiver zu jedem Programm die aktuell laufende Sendung mit Beginn, Ende, Dauer und einem Fortschrittsbalken an.

Mit den Cursor( )- oder den Zifferntasten wählen Sie das gewünschte Programm aus und können sich, falls vorhanden, mit der i-Taste weitere Informationen zur gewählten Sendung anzeigen lassen.

Wenn Sie sehen wollen, was gerade auf einem Programm läuft, müssen Sie den EPG nicht verlassen, sondern wählen einfach das gewünschte Programm aus und drücken die OK-Taste. Sie erhalten rechts oben im Fenster das aktuelle Fernsehbild des gewählten Programmes. Das Bild erscheint aber erst nach Drücken der OK-Taste. Vorher wird Ihnen immer noch das Bild des alten, zuvor gewählten Programmes angezeigt, auch wenn der EPG nicht mehr auf diesem Programm steht.

Mit der 📋-Taste können Sie 15 Minutenweise weiter in die zukünftigen Sendungen der Programme blicken (mit der 📋-Taste kommen Sie wieder bis zur aktuellen Zeit zurück).

Durch Drücken der (Grün)-Taste in der „Jetzt läuft“-Ansicht können Sie sich einen Zeitplan mit 15-Minuten-Schritten einblenden lassen (siehe Bild rechts). Die Auswahl der gewünschten Zeit wird mit den Cursor (")-Tasten vorgenommen und mit der OK-Taste bestätigt.

Vorschau-Ansicht (Programm-Zeitschrift)

Die „Vorschau“-Ansicht können Sie

jederzeit im EPG mit der ☐(Gelb)-Taste aufrufen.

In der „Vorschau-Ansicht“ sehen Sie alle Sendungen des zuvor in der „Jetzt läuft“-Ansicht gewählten Programmes.

Sofern EPG-Daten von tvtv oder vom Programm-Anbieter zur Verfügung gestellt/mitgesendet werden, zeigt Ihnen der Receiver die Sendungen bis zu zwei Wochen im Voraus an.

Mit den Cursor( )-Tasten wählen Sie die gewünschte Sendung aus und können sich, falls vorhanden, mit der i-Taste weitere Informationen zur gewählten Sendung anzeigen lassen.

Mit den 🏠-Tasten können Sie die durchblättern (Auswahl des Programmes auch mit den Zifferntasten möglich); Sie bleiben aber stets in der Vorschau-Ansicht.

Sie können zur Auswahl des gewünschten

Programmes aber auch die (Gelb)-Taste drücken. Sie erhalten dann die Gesamt-Programmliste eingeblendet (siehe Bild

rechts). Mit den Cursor( )-Tasten wählen Sie das gewünschte Programm aus.

Bestätigen Sie die Auswahl mit der OK-Taste. Der Receiver springt automatisch in die „Vorschau“-Ansicht zurück.

Mit der -Taste können Sie Tageweise nach vorne und auch wieder zurück blättern.

Mit der (roter Punkt)-Taste können Sie die ausgewählte Sendung in die Aufnahme-Einstellungen übernehmen (siehe Punkt „Aufnehmen“).

Programme in ihrer Reihenfolge der Gesamt-Programm-Liste

Sparten-Ansicht

Die „Vorschau“-Ansicht können Sie jederzeit im

EPG mit der TV/R (Blau)-Taste aufrufen.

In der Sparten-Ansicht sehen Sie alle Sendungen nach den vorhandenen Sparten und ihrer Startzeit sortiert.

Es gibt folgende Hauptsparten zur Auswahl: Tagestipps, Meine Tipps (siehe „Extras Menü“), Spielfilm, Unterhaltung, Sport, Nachrichten, Kinderfernsehen, Musik, Spezielle Interessen, Altersfreigaben und HD-Sendungen.

Einige Hauptsparten sind nochmals in

Untergruppen wie z. B. Spielfilm (Actionfilm, Komödie, Kriminalfilm ...) unterteilt.

Die Zuordnung der Sendungen zu den vorhandenen Sparten erfolgt über die von TVTV bzw. die vom Programm-Anbieter mitgesendeten EPG-Daten.

Mit den ▶-Tasten wählen Sie die gewünschte Sparte aus.

Sie können zur Auswahl der gewünschten Sparte aber auch die

TVIR (Blau)-Taste drücken. Sie erhalten dann die Spartenübersicht eingeblendet (siehe

Bild rechts). Mit den Cursor(-)-Tasten wählen Sie die gewünschte Sparte aus.

Bestätigen Sie die Auswahl mit der OK-Taste. Der Receiver springt automatisch in die „Sparten“-Ansicht zurück.

Mit den Cursor( )-Tasten können Sie anschließend in jeder Sparte die gewünschte Sendung anwählen und falls

vorhanden, mit der i-Taste weitere Informationen zur gewählten Sendung anzeigen lassen.

Mit der -Taste können Sie Tageweise nach vorne und auch wieder zurück blättern.

Mit der 📄 (roter Punkt)-Taste können Sie die ausgewählte Sendung in die Aufnahme-Einstellungen übernehmen (siehe Punkt „Aufnehmen“).

Extras-Menü

Das Menü „Extras“ wird im EPG

mit der MENU-Taste aufgerufen. In diesem Menü haben Sie folgende zusätzlichen Sortier-/Suchmöglichkeiten:

- Meine Tipps

- Schauspielerliste

Die Auswahl wird mit den ▲ ▼ -Tasten

vorgenommen und mit der OK-Taste aufgerufen.

Meine Tipps

In dieser Rubrik können Sie sich eigene Sparten anlegen. Drücken Sie

die TEXT-Taste, um das Eingabefeld zu erhalten. Jetzt können Sie den Such-/Spartenbegriff für Ihre neue Sparte eingeben. Die Eingabe von alphanumerischen Zeichen erfolgt wie unter „Bedienungshinweise“, „Alphanumerische Eingaben“ beschrieben.

Um die vorhandenen Sendungen auf einen Ihrer Tipps/Sparten durchsuchen zu lassen, müssen Sie nur in der Sparten-

Ansicht (Aufruf mit den TVR (Blau)-Taste) oder im Fenster „Meine Tipps“ die gewünschten

Tipp/Sparte auswählen und mit der OK-Taste bestätigen.

Sind für Ihre Tipps (Sparten) Sendungen verfügbar, wird Ihnen dies künftig beim Öffnen des EPGs durch einen Stern im blauen Feld angezeigt. Nach jeder EPG-Aktualisierung werden die Sendungen für die von Ihnen angelegten Tipps automatisch aktualisiert.

In dieser Rubrik ist es Ihnen möglich, eine/n in der Liste geführte/n Schauspieler/in

auszuwählen (mit den Cursor(Tasten) und im Anschluss durch Drücken

der OK-Taste alle vorhandenen Daten zu Sendungen nach dieser Person durchsuchen zu lassen. Falls Sendungen vorhanden sind, in denen der Name der Person in den Info-Daten enthalten ist, wird Ihnen eine Liste mit den betreffenden Sendungen vom Receiver angezeigt.

Um eine/n bestimmte/n Schauspieler/in schneller zu finden, können Sie mit Hilfe der Zifferntasten und deren alphanumerischer Belegung den Namen eingeben. Die Eingabe von alphanumerischen Zeichen erfolgt wie unter „Bedienungshinweise“, „Alphanumerische Eingaben“ beschrieben. Es werden Ihnen dann nur noch die Personen angegeben, die die von Ihnen angegebenen Zeichen im Namen tragen (siehe Bild rechts).

Sie können aber auch von Ihnen bevorzugte Schauspieler(innen), sofern Sie in der Auflistung vorhanden sind,

nach Auswahl mit den Cursor( )-

Tasten und Bestätigung mit der 📄 (roter Punkt)-Taste, in die Rubrik „Meine Tipps“ aufnehmen.

Sind für Ihre Tipps (Sparten) Sendungen verfügbar, wird Ihnen dies künftig beim Öffnen des EPGs durch einen Stern im blauen Feld angezeigt. Nach jeder EPG-Aktualisierung werden die Sendungen für die von Ihnen angelegten Tipps automatisch aktualisiert.

Suchfunktion

Die Suchfunktion kann im EPG jederzeit

mit der TEXT-Taste aufgerufen werden. Sie erhalten folgende Einblendung (siehe Bild rechts). Sie haben folgende Suchmöglichkeiten:

- Weitere Sendetermine der aktuell ausgewählten Sendung (im Beispiel rechts „Hanna - ...“)

- Schauspieler/in: Auswahl der in der Programminfo enthaltenen Schauspieler/in (Auswahl mit den Tasten

- Stichwortsuche in Detailinformation

- Volltextsuche (Aufruf durch nochmaliges Drücken der TEXT-Taste)

Die Auswahl wird mit den ▲▼-Tasten vorgenommen. Um die Menüs für „Weitere Sendetermine“ und „Stichwortsuche in Detailinformation“ zu öffnen, drücken Sie die OK-Taste.

Für die Funktion „bei YouTube“ beachten Sie bitte die Anleitung „Mediacenter und Netzwerk(Web)-Interface“, die Sie unter: www.kathrein.de → „Service“ → „Software und Download“ → „Receiver“ → „UFS 912“ downloaden können.

Weitere Sendetermine

Sie erhalten folgende Einblendung (siehe Beispiel rechts):

Die Auswahl wird mit den ▲▼-Tasten vorgenommen.

Schauspieler/in

Wählen Sie mit den zwischen den verfügbaren Schauspielern

aus. Durch Drücken der OK-Taste werden Ihnen, falls vorhanden, weitere Sendungen zu diesem/r Schauspieler/in angezeigt. Voraussetzung dafür ist, dass der Name des/r Schauspielers/in in den Programminformationen enthalten ist. Sie erhalten folgende Einblendung (Beispiel):

Die Auswahl wird mit den ▲▼-Tasten vorgenommen.

Stichwortsuche in Detailinformation

Sie erhalten folgende Einblendung (siehe Beispiel rechts):

Wählen Sie jetzt mit den Cursor( )-Tasten den ersten Buchstaben des Wortes, nach dem Sie im Anschluss die vorhandenen EPG-Informationen durchsuchen lassen wollen. Zum Start der Markierung

drücken Sie die OK-Taste. Jetzt können Sie mit den ▶-Tasten das gewünschte Wort markieren (siehe Beispiel rechts).

Durch nochmaliges Drücken der OK-Taste wird die Suche nach Ihrem Stichwort gestartet.

Sie erhalten im Anschluss eine Auflistung aller Sendungen, die in den Detailinformationen Ihr Stichwort beinhalten.

Volltextsuche

Nach Aufruf der Suchfunktion müssen Sie

nochmals die TEXT-Taste drücken, um zur Volltextsuche zu gelangen.

Sie erhalten folgende Einblendung (siehe Beispiel rechts): Gegebenenfalls wird Ihnen der zuletzt verwendete Suchbegriff

vorgegeben. Mit der -Taste können Sie Ihre Eingaben oder einen vom Receiver angegebenen Suchbegriff wieder löschen.

Die Eingabe des Suchbegriffes erfolgt mit den Zifferntasten wie unter „Bedienungshinweise“, „Alphanumerische Eingaben“ beschrieben.

Durch Drücken der OK-Taste wird die Suche nach Ihrem Suchbegriff gestartet.

Sie erhalten im Anschluss eine Auflistung aller Sendungen, die in den Detailinformationen Ihren Suchbegriff beinhalten.

Aufnahme-Einstellungen (Timer programmieren)

Mit der (roter Punkt)-Taste können Sie jederzeit eine Sendung für die Aufnahme vorbereiten. Die aufzunehmende Sendung kann aus jeder Ansicht des EPGs

ausgewählt werden, sofern die (roter Punkt)-Taste unten in der Bildschirm-Einblendung angezeigt wird.

Hinweis:

Sie können im Menü „Einstellungen“, „Benutzerdefinierte Einstellungen“, „EPG-Einstellungen“ eine automatische Vor- und Nachlaufzeit für Ihre Aufnahmen einstellen (siehe auch Kapitel „Benutzerdefinierte-Einstellungen“, „EPG-Einstellung“)

Sendung im EPG vorhanden:

Wählen Sie die gewünschte Sendung aus

und drücken Sie die (roter Punkt)-Taste. Sie erhalten folgende Einblendung (siehe Beispielbild rechts):

Mit den □▶-Tasten wählen Sie die gewünschte Art der Aufnahme aus. Zur Auswahl stehen Ihnen folgende Aufnahmearten:

• Einmalig: Die Aufnahme wird nur einmal vorgenommen
• Täglich: Die Aufnahme wird täglich zu der von Ihnen bestimmten Zeit vorgenommen
• Wöchentlich: Die Aufnahme wird jede Woche am gleichen Tag zur gleichen Uhrzeit vorgenommen
• Benutzerdefiniert: Die Aufnahme wird an den von Ihnen bestimmten Tagen und zu der von Ihnen bestimmten Uhrzeit vorgenommen
• Serien-Aufnahme: Die gewählte Sendung wird jedes Mal bei Abstrahlung (kann auch auf verschiedenen Programmen sein), zur Aufnahme durch den EPG eingestellt. Diese Funktion benötigt aber eine tägliche Aktualisierung der EPG-Daten (die Aktualisierungszeit des EPGs kann im Menü „Einstellungen“, „Benutzerdefinierte Einstellungen“, „EPG-Einstellungen“ eingestellt werden).
• Erinnerungsfunktion: Siehe Punkt „Erinnerungsfunktion (Umschalten auf Sendung)“ in diesem Kapitel.

Mit den Cursor( )-Tasten werden die weiteren Positionen angewählt und zusammen mit den Ziffern-Tasten werden die Einstellungen vorgenommen. Wenn alle Einstellungen vorgenommen wurden, drücken

Sie die OK-Taste, um die Aufnahme-Einstellungen zu speichern. Sie können Ihre geplanten Aufnahmen in der Aufnahmeplan-Ansicht des EPGs betrachten (siehe Punkt „Aufnahmeplan“).

Sendung nicht im EPG vorhanden:

Wählen Sie eine beliebige

Sendung des Programmes,

auf dem die gewünschte Sendung zu einem späteren Zeitpunkt ausgestrahlt

wird und drücken Sie die (roter Punkt)-Taste. Sie erhalten folgende Einblendung (Beispiel):

Da keine EPG-Daten vorhanden sind,

müssen Sie die Daten (Datum, Start, Ende) manuell eingeben. Die Eingabe der Daten erfolgt mit den

Cursor( )- bzw. den Zifferntasten. Mit der OK-Taste speichern Sie Ihre Einstellungen.

Aufnahmeort für Aufnahme festlegen

Wie im Kapitel „Aufnahmen-Archiv“ beschrieben, besteht dort die Möglichkeit, Ordner für die Aufnahmen anzulegen und diese darin abzulegen. Sollten bereits Ordner für Aufnahmen angelegt worden sein, haben Sie die Möglichkeit, bei der Aufnahmeplanung im EPG bereits einen Ordner als Aufnahmeziel anzugeben. Es spielt dabei keine Rolle, welche Aufnahmeart Sie im Anschluss an die Ordnerwahl wählen (bei einer Serienaufnahme werden dann z. B. auch alle weiteren Aufnahmen der Sendung in den von Ihnen gewählten Ordner gespeichert). Gehen Sie dazu wie folgt vor:

Wählen Sie in den Aufnahme-Einstellungen mit den ▲ ▼-Tasten das Auswahlfeld „Ziel“ an und drücken Sie die OK-Taste. Sie erhalten folgende Einblendung (Beispiel):

Wählen Sie jetzt mit den ▲▼-Tasten den gewünschten Ordner oder „Nach Aufnahmen-Archiv aufnehmen“ aus und drücken Sie die OK-Taste.

Sie erhalten folgende Einblendung (Beispiel wenn als Aufnahmeort ein Ordner gewählt wird):

Wählen Sie jetzt mit den ▲ ▼ -Tasten „Nach /xxx“ aufnehmen“ aus und drücken

Sie die OK-Taste. Im Anschluss springt der Receiver wieder automatisch zurück in die Aufnahme-Einstellungen (siehe Beispiel-Bild).

Sie können jetzt die von Ihnen gewünschte Aufnahmeart auswählen.

Aufnahme „Einmalig“

Wählen Sie mit den ▶-Tasten die Aufnahmeart „Einmalig“ aus (siehe Bild rechts).

Wechseln Sie mit den ▲ ▼ -Tasten auf das Auswahlfeld „Datum“ und geben Sie

mit den □-Tasten den gewünschten Aufnahmetag ein.

Wechseln Sie im Anschluss mit den

-Tasten auf das Auswahlfeld „Start“

und geben Sie mit den ▶▶- oder den Ziffern-Tasten den gewünschten Aufnahmestart-Zeitpunkt ein.

Wechseln Sie im Anschluss mit den ▲ ▼ -Tasten auf das Auswahlfeld „Ende“ und geben Sie mit den ▲ ▶ - oder den Ziffern-Tasten den gewünschten Aufnahmeend-Zeitpunkt ein.

Wenn alle Einstellungen vorgenommen wurden, drücken Sie die OK-Taste, um die Aufnahme-Einstellungen zu speichern.

Aufnahme „Täglich“

Wählen Sie mit den ▶-Tasten die Aufnahmeart „Täglich“ aus (siehe Bild rechts).

Wechseln Sie im Anschluss mit den

- Tasten auf das Auswahlfeld

„Start“ und geben Sie mit den oder den Ziffern-Tasten den gewünschten Aufnahmestart-Zeitpunkt ein. Wechseln

Sie im Anschluss mit den ▲ ▼ -Tasten auf das Auswahlfeld „Ende“ und geben Sie mit den ◀ ▶ - oder den Ziffern-Tasten den gewünschten Aufnahmeend-Zeitpunkt ein.

Wenn alle Einstellungen vorgenommen wurden, drücken Sie die OK-Taste, um die Aufnahme-Einstellungen zu speichern.

Aufnahme „Wöchentlich“

Beachten Sie, dass der Wochentag der gewählten Sendung mit in die Aufnahme-Planung übernommen wird und von Ihnen nicht mehr manuell korrigiert werden kann!

Wählen Sie deshalb,

bevor Sie die OK-Taste drücken, die Sendung an dem Tag aus, an dem diese zukünftig wöchentlich aufgenommen werden soll.

Wählen Sie mit den □-Tasten die Aufnahmeart „Wöchentlich“ aus (siehe Bild oben). Wechseln Sie im Anschluss mit den ▲-Tasten auf das Auswahlfeld „Start“ und geben Sie mit den □- oder den Ziffern-Tasten den gewünschten Aufnahmestart-Zeitpunkt ein. Wechseln Sie im Anschluss mit den ▲-Tasten auf das Auswahlfeld „Ende“ und geben Sie mit den □- oder den Ziffern-Tasten den gewünschten Aufnahmeend-Zeitpunkt ein.

Wenn alle Einstellungen vorgenommen wurden, drücken Sie die OK-Taste, um die Aufnahme-Einstellungen zu speichern.

Aufnahme „Benutzerdefiniert“

Wählen Sie mit den □-Tasten die Aufnahmeart „Benutzerdefiniert“ aus (siehe Bild rechts).

Wechseln Sie mit den ▲▼-Tasten auf das Auswahlfeld „Tag“ und wählen Sie mit

den □▶-Tasten den gewünschten

Aufnahmetag aus. Mit der OK-Taste wird die Auswahl fixiert (Tag wird in roter Schrift dargestellt).

Gegebenenfalls schlägt Ihnen der Receiver einige Tage vor; diese können Sie beibehalten oder durch Auswahl mit den Cursor-Tasten und einem Druck auf die OK-Taste wieder deaktivieren.

Wechseln Sie im Anschluss mit den ▲ ▼ -Tasten auf das Auswahlfeld „Start“ und geben Sie mit den ▲ ▶ - oder den Ziffern-Tasten den gewünschten Aufnahmestart-Zeitpunkt ein. Wechseln Sie im Anschluss mit den ▲ ▼ -Tasten auf das Auswahlfeld „Ende“ und geben Sie mit den ▲ ▶ - oder den Ziffern-Tasten den gewünschten Aufnahmeend-Zeitpunkt ein.

Wenn alle Einstellungen vorgenommen wurden, drücken Sie die OK-Taste, um die Aufnahme-Einstellungen zu speichern.

„Serien-Aufnahme“

Wählen Sie mit den □▶-Tasten die Aufnahmeart „Serien-Aufnahme“ aus (siehe Bild rechts).

Bei der Serien-Aufnahme werden der Aufnahmestart- und Endzeitpunkt automatisch vom Receiver aus den EPG-Daten gezogen.

Weitere Optionen (optional):

Unter „Weitere Optionen“ bietet Ihnen der Receiver zusätzliche Möglichkeiten, die Angaben für eine Serienaufnahme weiter einzuschränken. Wählen Sie die Zeile „Weitere Optionen“ an und bestätigen Sie mit der OK-Taste. Sie erhalten folgende Einblendung:

Wiederholung von Folgen vermeiden: Es wird nur jeweils eine Folge aufgenommen - die evtl. Wiederholung der gleichen Folge nicht.

Nur diese Staffel aufnehmen: Es werden nur Folgen der unten angezeigten Staffel aufgenommen. Neue Folgen einer anderen Staffel bzw. alte Folgen von vorhergehenden Staffeln nicht.

Aufnahmestart eingrenzen von/bis: In diesen beiden Feldern können Sie zusätzlich den Zeitraum an einem Tag eingrenzen, um die Aufnahme von Wiederholungen zu vermeiden (z. B. von 17.00 Uhr bis 19.00 Uhr, um einer Wiederholung um 23.00 Uhr aus dem Weg zu gehen).

Die Einstellungen „Wiederholung von Folgen vermeiden“ und „Nur diese Staffel aufnehmen“ können Sie nur dann vornehmen, wenn die Sendungen von tvtv oder vom abstrahlenden Sender dementsprechend gekennzeichnet sind (Staffel- und Folgenummer). Sollte dies nicht der Fall sein, können Sie nur die

Einstellungen für die Auswahl „Aufnahmestart eingrenzen von/bis“ vornehmen. Drücken Sie die OK-Taste, um die Einstellungen „Weitere Optionen“ zu übernehmen und im Anschluss nochmal die OK-Taste, um die Aufnahme-Einstellungen zu speichern.

Hinweis zur Serien-Aufnahme:

Wird eine Serie mit Hilfe der „Serien-Aufnahme“ zur regelmäßigen Aufnahme vorprogrammiert, sucht der EPG bei den kommenden Aktualisierungen wieder nach dieser Serie und programmiert sie automatisch für die Aufnahme vor. Sollte sich die Ausstrahlzeit der Serie ändern ist das für den EPG kein Problem, da er sich an dem Titel der Serie orientiert.

Voraussetzung dafür ist aber, dass die Programm-Änderung schon vor der letzten Aktualisierung des EPG's bekannt war.

Es werden nur die Sendungen aufgenommen, die auf dem Programm laufen von welchem aus Sie die Serien-Aufnahme programmiert haben. Die Serien-Aufnahme funktioniert nicht programmübergreifend!

Erinnerungsfunktion (Umschalten auf Sendung)

Wenn Sie an den Start einer Sendung erinnert werden möchten, können Sie für die gewünschte Sendung die Erinnerungs-Funktion aktivieren. Die Einstellung der Erinnerungs-Funktion wird auf die gleiche Art und Weise vorgenommen, wie das Programmieren einer Aufnahme. Der einzige Unterschied besteht darin, dass in der Zeile „Aufnahme“ „Erinnerung (nur umschalten)“ stehen muss.

Wechseln Sie mit den ▲ ▼ -Tasten auf das Auswahlfeld „Datum“ und geben Sie

mit den ▶-Tasten den gewünschten Tag ein.

Wechseln Sie im Anschluss mit den

-Tasten auf das Auswahlfeld „Start“

und geben Sie mit den ▼▶- oder den Ziffern-Tasten den gewünschten Umschalt-Zeitpunkt ein.

Wenn alle Einstellungen vorgenommen

wurden, drücken Sie die OK-Taste, um die Erinnerungs-Einstellungen zu speichern.

Die Sendung wird im Programmführer und in der Aufnahmeplan-Ansicht (siehe Bild rechts) mit einem grünen Punkt gekennzeichnet und der Receiver schaltet automatisch beim Start der Sendung auf den voreingestellten Sender um.

Die Erinnerungsfunktion wird nur ausgeführt, wenn der Receiver in Betrieb ist! Der Receiver wird auf Grund einer Erinnerungsfunktion nicht selbstständig gestartet.

Aufnahmeplan-Ansicht

Die Aufnahmeplan-Ansicht können Sie

jederzeit im EPG mit der (Rot)-Taste aufrufen. Sie erhalten folgende Einblendung (Beispiel):

In der Aufnahmeplan-Ansicht sehen Sie alle von Ihnen geplanten Aufnahmen und Erinnerungen (grün markiert).

Mit den 📄 -Tasten können Sie die Aufnahmen nach „Einmaligen“- oder „Wiederholenden“-Aufnahmen sortieren lassen (diese Auswahlmöglichkeiten können Sie sich ebenfalls über erneutes Drücken de (Rot)-Taste anzeigen lassen).

Mit den Cursor( )-Tasten können Sie eine Aufnahme/Erinnerung auswählen.

Mit der OK -Taste schalten Sie auf das Programm um, auf dem die Aufnahme/Erinnerung geplant ist. Mit den - -Tasten können Sie Tageweise durch die zukünftigen geplanten Aufnahmen und wieder zurück springen.

Mit der (roter Punkt)-Taste können Sie eine geplante Aufnahme/Erinnerung bearbeiten. Sie haben folgende Auswahl-Möglichkeiten (Auswahl mit den ▲▼-Tasten und Bestätigung mit der OK-Taste):

Bearbeitungs-Möglichkeiten bei Serien-Aufnahme:

• Nur diese eine gewählte Folge einer Serienaufnahme wird nicht aufgenommen
• Keine Folge der gewählten Serienaufnahme wird mehr aufgenommen
  • Gewählte Aufnahme bearbeiten

Bearbeitungs-Möglichkeiten bei sonstigen Aufnahmearten:

• Geplante Aufnahme wird gelöscht
• Geplante Aufnahme bearbeiten

Bearbeitungs-Möglichkeiten bei Erinnerungsfunktion:

• Erinnerung wird gelöscht
• Erinnerung bearbeiten

Bearbeitung einer Aufnahme

Bis auf die Aufnahmeart können Sie beim Bearbeiten einer Aufnahme alle Parameter ändern. Die Änderungen werden mit den

Cursor( )- und den Ziffern-Tasten

durchgeführt. Mit der OK-Taste bestätigen Sie Ihre Änderungen und kehren zur Aufnahmeplan-Ansicht zurück.

Überschneidungen von Aufnahmen

Sollte es bei Ihren geplanten Aufnahmen zu einer Überschneidung kommen, zeigt Ihnen der Receiver in der Aufnahmeplan-Ansicht die sich überschneidenden Aufnahmen blau hinterlegt an und die zur Überschneidung führende Aufnahme wird Orange hinterlegt und in roter Schrift gekennzeichnet. Sie haben nun die Möglichkeit, eine der Aufnahmen zu löschen oder so zu verändern, dass keine Überschneidung mehr besteht.

Sollte die Überschneidung bereits bei der Eingabe der Aufnahme entstehen, weist Sie der Receiver direkt, sobald Sie die Aufnahme speichern wollen, auf die Überschneidung hin.

Programmliste bearbeiten

Alle im folgenden Kapitel erklärten und von Ihnen durchführbaren Änderungen an den Programm- und Favoritenlisten werden nur dann vom Receiver gespeichert, wenn Sie beim Verlassen des Menüs durch die BACK -Taste auf die Frage „Änderungen

speichern?“, die Auswahl „Ja, Änderungen speichern“ mit der OK-Taste bestätigen. Sollten Sie „Nein, Änderungen nicht speichern“ bestätigen, werden alle von Ihnen getätigten Einstellungen/Veränderungen verworfen und nicht gespeichert.

Aufruf „TV-Liste bearbeiten“-Menü

Sie haben zwei Möglichkeiten, in das Bearbeitungsmenü für die Programmlisten zu gelangen:

1. Direkt über Programmliste

• Drücken Sie am TV-Bild die OK-Taste um die Programmliste zu öffnen
• Drücken Sie im Anschluss die 📄 (roter Punkt)-Taste

oder

2. Über das Hauptmenü in den Punkt „Programmlisten bearbeiten“

• Drücken Sie am TV-Bild die MENU -Taste um das Hauptmenü zu öffnen
• Wählen Sie im Anschluss den Punkt „Programmlisten editieren“ mit den ▲▼-Tasten aus und bestätigen Sie den Aufruf des Menüs mit der OK-Taste

Die Bearbeitung der Programmlisten und Programme erfolgt in beiden Menüs auf die gleiche Art und Weise.

Sie erhalten folgende Einblendung:

Der Receiver weist Sie darauf hin, dass die Bearbeitungsmöglichkeiten im Menü

„Programmliste bearbeiten“ mit der -Taste aufgerufen werden. Wenn Sie diese Einblendung beim nächsten Aufruf nicht mehr erhalten wollen, drücken Sie

die □-Taste. Falls Sie die Einblendung beim nächsten Aufruf des Menüs „TV-Liste bearbeiten“ wieder erhalten möchten,

drücken Sie die OK-Taste.

Programmliste bearbeiten

Im folgenden Kapitel haben wir uns zur Erklärung der Bearbeitung der Programmlisten für die Variante 1 entschieden.

Auswahl der zu bearbeitenden Programm-/Favoritenliste

Wählen Sie jetzt mit der jeweiligen Farbtaste die gewünschten Programmlisten-Kategorie aus (siehe dazu auch Kapitel „Grundbedienung im TV- oder Radio-Modus (Live-Betrieb)“ „Programmwahl aus Programmliste“). Sie erhalten folgende Einblendung (Beispiel):

Programmliste bearbeiten

Auswahl des/der zu bearbeitenden Programme

Zur Auswahl eines Programmes wählen Sie das gewünschte Programm in der von Ihnen gewählten Programm-/Favoritenliste

mit den Cursor( )-Tasten aus (siehe Beispielbild rechts).

Für die Auswahl mehrerer, gleichzeitig zu bearbeitender Programme, die in der gewählten Programmliste nicht direkt hintereinander angeordnet sind, wählen

Sie mit den Cursor( )-Tasten das erste der zu markierenden Programme aus und

drücken im Anschluss die -Taste. Das Programm wird farbig hinterlegt. Wählen Sie jetzt die weiteren, gleichzeitig zu bearbeitenden Programme mit den

Cursor( )-Tasten aus und markieren Sie jedes weitere zu bearbeitende Programm

mit der -Taste (siehe Beispielbild rechts). Um in der Programmliste hintereinander angeordnete Programme zu markieren, können Sie eine Blockmarkierung starten (siehe „Programme bearbeiten“ „Blockmarkierung starten“).

Programme bearbeiten (Programmlisten)

Nach Auswahl der/des zu bearbeitenden

Programme/s drücken Sie die (roter Punkt)-Taste. Sie erhalten folgende Einblendung (siehe Bild rechts):

„Blockmarkierung starten“ erscheint nur, wenn nur ein Programm zum Bearbeiten markiert wurde.

Programmliste bearbeiten

Verschieben

Wählen Sie mit den ▲ ▼ -Tasten „Verschieben“ aus und bestätigen Sie Ihre

Auswahl mit der OK-Taste. Sie erhalten folgende Einblendung (siehe Beispielbild rechts):

Wählen Sie jetzt mit den Cursor( )- oder den Ziffern-Tasten den/die neuen Programmspeicherplatz/plätze aus und

bestätigen Sie das Einfügen mit der Taste.

Löschen

Programme, die aus einer anderen Liste als einer Favoritenliste gelöscht werden, sind unwiderruflich gelöscht und können nur durch einen erneuten Programmsuchlauf wiedergefunden werden.

Nur Programme, die aus einer Favoritenliste gelöscht werden, bleiben in der Gesamtliste erhalten und werden nur aus der jeweils gewählten Favoritenliste gelöscht.

Wählen Sie mit den ▲ ▼ -Tasten „Löschen“ aus und bestätigen Sie Ihre Auswahl mit der OK -Taste. Das/die markierte/n Programm/e werden gelöscht.

Überspringen

Wählen Sie mit den ▲ ▼ -Tasten „Überspringen“ aus und bestätigen Sie Ihre

Auswahl mit der OK-Taste. Sie erhalten folgende Einblendung (siehe Beispielbild rechts):

Das künftig zu überspringende Programm wird in der Programmliste Grau dargestellt und kann nur noch in der Programmliste ausgewählt werden. Beim manuellen

Durchschalten der Programme mit den Tasten wird das Programm übersprungen und nicht mehr angezeigt.

Diese Funktion kann im Bearbeitungsmenü wieder aufgehoben werden (Auswahl „Überspringen aufheben“).

Programmliste bearbeiten

Sperren

Wählen Sie mit den ▲ ▼ -Tasten „Sperren“ aus und bestätigen Sie Ihre

Auswahl mit der OK-Taste.

Um das Programm zu sperren, müssen Sie jetzt Ihren vierstelligen Geräte-PIN-Code (Werkseinstellung: 0000) eingeben. Sie erhalten folgende Einblendung (siehe Beispielbild rechts):

Das gesperrte Programm wird in der Programmliste mit einem Vorhängeschloss an der rechten Seite dargestellt und kann künftig nur noch unter Eingabe des vierstelligen Geräte-PIN-Codes (Werkseinstellung: 0000) betrachtet werden.

Diese Funktion kann im Bearbeitungsmenü wieder aufgehoben werden (Auswahl „Sperre aufheben“).

Zu Favoritenliste hinzufügen

Wählen Sie mit den ▲▼-Tasten „Zu Fav.-Liste: ***“ aus. Wählen Sie jetzt mit

den ▶-Tasten die gewünschte Favoritenliste aus (siehe Beispielbild rechts), in die das/die Programm/e kopiert werden sollen. Bestätigen Sie Ihre Auswahl mit der OK-Taste.

Das markierte Programm bzw. die markierten Programme werden in die von Ihnen gewählte Favoritenliste kopiert.

Programmliste bearbeiten

Blockmarkierung starten

Wählen Sie mit den ▲ ▼ -Tasten „Blockmarkierung starten“ aus und

bestätigen Sie die Auswahl mit der OK-Taste. Sie können nun, von dem zuvor

gewählten Programm aus, mit den ▲ ▼ -Tasten die Blockmarkierung starten. Dabei werden die Programme in der Reihenfolge der zuvor gewählten Programmliste gewählt und farbig hinterlegt (siehe Beispielbild rechts):

Drücken Sie im Anschluss die 📄(roter Punkt)-Taste. Sie können jetzt alle Bearbeitungsmöglichkeiten, wie bei der Markierung eines einzelnen Programmes, für alle von Ihnen markierten Programme durchführen. Wählen Sie die gewünschte Aktion („Verschieben“, „Löschen“, „Überspringen“, „Sperren“ oder „Zu Fav.-

Liste“) mit den ▲▼-Tasten aus und bestätigen Sie Ihre Auswahl mit der OK-Taste. Die Erklärung zu den einzelnen Bearbeitungsmöglichkeiten finden Sie unter „Programme bearbeiten (Programmlisten)“ in diesem Kapitel.

Programme bearbeiten (Favoritenlisten)

Nach Auswahl der/des zu bearbeitenden

Programme/s drücken Sie die (roter Punkt)-Taste. Sie erhalten folgende Einblendung (siehe Bild rechts):

Verschieben

Siehe „Programme bearbeiten (Programm-listen)“, „Verschieben“.

Entfernen aus Favoritenliste

Wählen Sie mit den ▲ ▼ -Tasten „Entfernen aus Favoritenliste“ aus und

bestätigen Sie Ihre Auswahl mit der OK-Taste.

„Blockmarkierung starten“ erscheint nur, wenn nur ein Programm zum Bearbeiten markiert wurde.

Das/die markierte/n Programm/e werden aus der zuvor gewählten Favoritenliste, jedoch nicht aus der Gesamtliste, gelöscht.

Programmliste bearbeiten

Sperren

Siehe „Programme bearbeiten (Programmlisten)“, „Sperren“.

Blockmarkierung starten

Siehe „Programme bearbeiten (Programmlisten)“, „Blockmarkierung starten“.

Favoritenliste umbenennen

Wählen Sie mit den ▲ ▼ -Tasten „Favoritenliste umbenennen“ aus und

bestätigen Sie Ihre Auswahl mit der Taste.

Sie können jetzt die von Ihnen zuvor gewählte Favoritenliste umbenennen. Sie erhalten folgende Einblendung (siehe Beispielbild rechts).

Die Eingabe von alphanumerischen Zeichen erfolgt wie unter „Bedienungs-hinweise“, „Alphanumerische Eingaben“ beschrieben.

Bestätigen Sie die von Ihnen eingegebene Bezeichnung für die Favoritenliste mit der OK-Taste.

Aufnahmen-Archiv (Aufnahmen wiedergeben/bearbeiten)

Funktion nur nutzbar, wenn Archiv-Festplatte angeschlossen und eingerichtet ist ^* .

Getestet nur mit Festplatten aus dem Kathrein-Lieferprogramm (siehe dazu auch: www.kathrein.de → Service → FAQs)

Aufruf Aufnahmen-Archiv

Das Aufnahmen-Archiv wird mit der ARCHIVE- oder der ▶-Taste aufgerufen. Sie erhalten automatisch bei jedem Aufruf die Ansicht, welche Sie beim letzten Mal vor dem Verlassen des Archives gewählt hatten. Sie erhalten folgende Einblendung (Beispiel):

Aufnahmen, die noch nicht (egal ob teilweise oder ganz) betrachtet wurden, werden mit dem Zusatz „Neu“ (siehe Bild Seite vorher) versehen. Sobald ein Teil der Aufnahme betrachtet wurde, wird das jeweils letzte Bild der Aufnahme vor dem Wiedergabestop, vor dem Namen der Aufnahme, angezeigt.

Aufnahmen-Archiv (Aufnahmen wiedergeben/bearbeiten)

Auswahlmöglichkeiten (Fernbedienungstasten im Aufnahmen-Archiv)

(Rot)-Taste

1x Aufruf der Kapitelansicht bzw. automatische Anlage von Kapiteln (falls noch nicht vorhanden), 2x Übersicht vorhandener Aufnahmen

(Grün)-Taste

1x Aufruf Sortierung der Aufnahmen (sortiert nach Datum, sortiert nach Titel und sortiert nach Dauer), 2x Übersicht Sortiermöglichkeiten

(Gelb)-Taste

1x Anzeige der Aufnahmen nach Programm, 2x Übersicht Programme zu denen Aufnahmen vorhanden sind

(Blau)-Taste

1x Anzeige der Aufnahmen nach Sparten (z. B. Spielfilm, Nachrichten, Sport, Serie ...), 2x Übersicht Sparten zu denen Aufnahmen vorhanden sind

-Tasten

Änderungen der Sortierung in der jeweilig gewählten Kategorie

-Taste

Beim ersten Drücken wird die Wiedergabe von der letzten Position im Vorschaufenster gestartet. Wird die Taste nochmals gedrückt, wird die Wiedergabe im Vollbildmodus fortgesetzt

-Taste

Startet die Wiedergabe der ausgewählten Aufnahme von Beginn im Vollbildmodus

(roter Punkt)-Taste

Aufruf Bearbeitungsmenü

-Taste

Suche nach einer bestimmten Aufnahme, Sendungsinhalt (z. B. Stichwortsuche aus der Detailinformation) oder weiteren Aufnahmen dieser Sendung (Eingabe des Suchbegriffes über die Zifferntasten der Fernbedienung, siehe dazu auch Kapitel „Bedienungshinweise“, „Alphanumerische Eingaben“)

-Taste

Zeigt, sofern vorhanden, weitere Informationen zur ausgewählten Aufnahme an

-Taste

Markierung von Aufnahmen

Aufnahmen-Archiv (Aufnahmen wiedergeben/bearbeiten)

Grundsätzlich wird in den jeweiligen Ansichten des Archivs mit den Cursor-Tasten ( ) navigiert. Mit den ▲ ▼ -Tasten können Sie einzeln zwischen den Aufnahmen wählen und mit den ▲ ▶ -Tasten seitenweise in der aktuell gewählten Liste blättern.

Mit der ARCHIVE - oder der BACK -Taste verlassen Sie das Archiv wieder und kehren zum TV-Bild zurück.

Ansichten (Sortierung der Aufnahmen) des Aufnahmen-Archives

Sie haben bei der Anzeige der Aufnahmen und Ordner folgende Sortier-/Anzeige-Möglichkeiten:

(Grün)-Taste Sortiert nach Datum (mit den

- Tasten können Sie zwischen den Sortier- (melänge) wählen)

(Gelb)-Taste Sortiert nach Programm (mit den

-Tasten können Sie zwischen den

vorhandenen Programmen wählen). Es werden nur Programme angezeigt, zu denen eine Aufnahme vorhanden ist

Aufnahmen-Archiv (Aufnahmen wiedergeben/bearbeiten)

(Blau)-Taste Sortiert nach Sparten/Genren (mit den -Tasten können Sie zwischen den vorhandenen Sparten wählen). Es werden nur Sparten angezeigt, zu denen eine Aufnahme vorhanden ist

(Rot)-Taste

Kapitelansicht (siehe Punkt „Kapitel-Ansicht“ in diesem Kapitel)

Ordner im Aufnahmen-Archiv

Der UFS 912 bietet Ihnen die Möglichkeit, Ordner im Aufnahmen-Archiv anzulegen. Diese Ordner können von Ihnen nach Belieben benannt und mit Aufnahmen gefüllt werden.

Ordner anlegen

Wählen Sie mit den ▲ ▼ -Tasten eine beliebige Aufnahme aus und drücken Sie

im Anschluss die 📄 (roter Punkt)-Taste. Sie erhalten folgende Einblendung (siehe Bild rechts):

Wählen Sie mit den ▲ ▼ -Tasten die Zeile „Neuen Ordner anlegen“ an und

bestätigen Sie mit der OK-Taste.

Aufnahmen-Archiv (Aufnahmen wiedergeben/bearbeiten)

Sie erhalten folgende Einblendung (siehe Beispielbild rechts): Der Receiver schlägt Ihnen als Ordner-Namen immer automatisch den Namen der Aufzeichnung vor, die zum Zeitpunkt des Wechsels in das Bearbeiten-Menü gewählt war. Mit

der ▼-Taste können Sie nun den vom Receiver vorgeschlagenen Namen löschen. Im Anschluss können Sie, wie unter „Bedienungshinweise“, „Alphanumerische Eingaben“ beschrieben, einen neuen Namen für den zu anlegenden Ordner vergeben.

Hinweis: Falls Sie einen Unterordner in einem von Ihnen bereits erstellten Ordner erstellen möchten, müssen Sie zuerst den gewünschten Überordner mit der -Taste öffnen. Im Anschluss verfahren Sie bitte wie unter „Ordner anlegen“ beschrieben.

Ordner bearbeiten (löschen/umbenennen)

Wählen Sie mit den ▲ ▼ -Tasten den zu bearbeitenden Ordner aus und drücken

Sie im Anschluss die 📄(roter Punkt)-Taste. Sie erhalten folgende Einblendung (siehe Beispielbild rechts):

Wählen Sie mit den ▲ ▼ -Tasten die Zeile mit der gewünschten Bearbeitungsmöglichkeit aus.

Löschen: Voraussetzung dafür ist, dass der Ordner leer ist. Sollten sich in dem zu löschenden Ordner noch Aufnahmen befinden, müssen diese zuerst, wie unter „Aufnahmen bearbeiten“, „löschen“ beschrieben, gelöscht werden.

Bestätigen Sie das Löschen des gewählten Ordners mit der OK-Taste.

Umbenennen:

Bestätigen Sie die Auswahl „Umbenennen“ mit der OK-Taste. Im Anschluss können Sie, wie unter „Bedienungshinweise“, „Alphanumerische Eingaben“ beschrieben, einen neuen Namen für den umzubenennenden Ordner vergeben.

Neuen Ordner anlegen: Siehe Punkt „Ordner anlegen“.

Aufnahmen-Archiv (Aufnahmen wiedergeben/bearbeiten)

Wiedergabe einer Aufnahme

Die Auswahl der gewünschten Aufnahme erfolgt mit den ▲▼-Tasten. Die Wiedergabe der gewählten Aufnahme wird mit der OK-Taste gestartet. Durch nochmaliges Drücken der OK-Taste wird das Aufnahmen-Archiv verlassen und die gewünschte Aufnahme kann im Vollbild betrachtet werden. Die Wiedergabe startet an der letzten Wiedergabe-Position.

Wird die Wiedergabe mit der ▶-Taste gestartet, beginnt die Wiedergabe der Aufnahme im Vollbildmodus und von Beginn an.

Wiedergabefunktionen

Während der Wiedergabe einer Aufnahme haben Sie folgende Möglichkeiten:

	Pause-Taste	Wiedergabe wird angehalten und kann durch erneutes Drücken der Pause-Taste oder der Play-Taste wieder fortgesetzt werden
	Info-Taste 1 x		Blendet die Wiedergabe-Info mit abgelaufener und verbleibender Zeit sowie die Programminfo mit Titel, Genre usw. der aufgezeichneten Sendung ein (siehe Bild nächste Seite). Um die Wiedergabe-Info wieder auszublenden, drücken Sie zweimal die i-Taste
		2 x	Blendet Ihnen den mit aufgezeichneten Infotext zur Sendung ein. Um den Infotext wieder auszublenden, drücken Sie nochmals die i-Taste
	Vorlauf-Taste	Verfügbare Vorlauf-Geschwindigkeiten: 2-, 4-, 8-, 16- und 32fach. Mit jedem Drücken der Vorlauf-Taste erhöht sich die Vorlaufgeschwindigkeit in den o. g. Stufen. Mit der Rücklauf-Taste können Sie die Vorlauf-Geschwindigkeit wieder schrittweise reduzieren. Mit der Play-Taste kehren Sie zur normalen Wiedergabegeschwindigkeit zurück
	Rücklauf-Taste	Verfügbare Rücklauf-Geschwindigkeiten: 2-, 4-, 8-, 16- und 32fach. Mit jedem Drücken der Rücklauf-Taste erhöht sich die Rücklaufgeschwindigkeit in den o. g. Stufen. Mit der Vorlauf-Taste können Sie die Rücklauf-Geschwindigkeit wieder schrittweise reduzieren. Mit der Play-Taste kehren Sie zur normalen Wiedergabegeschwindigkeit zurück
	Play-Taste	Durch Drücken der Play-Taste können Sie aus dem Vor-/Rücklauf-Modus bzw. aus dem Pause-Modus zur normalen Wiedergabe zurückkehren und/oder den Fortschrittsbalken ein- bzw. ausblenden
	Stopp-Taste	Wiedergabe bzw. Vor-/Rücklauf werden gestoppt und der Receiver springt automatisch in das Aufnahmen-Archiv
	Cursor-Taste (Pfeil nach oben)	Nach jedem Drücken der Cursor-Taste (Pfeil nach oben) springt der Wiedergabepunkt in der Aufzeichnung ein Kapitel nach vorne
	Cursor-Taste (Pfeil nach unten)	Nach jedem Drücken der Cursor-Taste (Pfeil nach unten) springt der Wiedergabepunkt in der Aufzeichnung ein Kapitel nach hinten
	Cursor-Taste (Pfeil nach rechts)	Nach jedem Drücken der Cursor-Taste (Pfeil nach rechts) springt der Wiedergabepunkt in der Aufzeichnung 30 Sekunden nach vorne

Aufnahmen-Archiv (Aufnahmen wiedergeben/bearbeiten)

	Cursor-Taste (Pfeil nach links)	Nach jedem Drücken der Cursor-Taste (Pfeil nach links) springt der Wiedergabepunkt in der Aufzeichnung 30 Sekunden nach hinten
	Fav(Rot)-Taste Aufruf Kapitelansicht/Schließen Kapitelansicht
	Opt(Gelb)-Taste Aufruf Optionsauswahl (Tonauswahl, Untertitel, HDMI-/YUV-Format ...)
	OK-Taste	Aufruf des Aufnahme-Archives während der Wiedergabe. Die Wiedergabe läuft im Vorschaufenster weiter
	(roter Punkt)-Taste	Kapitel anlegen

Diese Einblendung erhalten Sie nach dem Start der Wiedergabe der Aufnahme im Vollbildmodus oder durch einmaliges Drücken

der i-Taste

Diese Einblendung erhalten Sie bei jeder Art des Vor-/Rückspulens oder durch

Um während der Wiedergabe einer Aufnahme Kapitel anzulegen,

drücken Sie (roter Punkt)-Taste. Der Receiver legt automatisch an der aktuellen Stelle eine Kapitelmarkierung an.

Um die von Ihnen erstellten Kapitel einer Aufnahme einsehen zu können, drücken Sie während der Wiedergabe oder im

Aufnahmen-Archiv die (Rot)-Taste (siehe auch Punkt „Kapitelansicht“).

Aufnahmen-Archiv (Aufnahmen wiedergeben/bearbeiten)

Auswahl der zu bearbeitenden Aufnahme(n),

Zur Auswahl einer Aufnahme wählen Sie die gewünschte Aufnahme in der von Ihnen

gewählten Sortierung mit den Cursor( )-Tasten aus (siehe Beispielbild rechts).

Sollte die gewünschte Aufnahme in einem von Ihnen erstellten Ordner gespeichert sein, wählen Sie zuerst den die Aufnahme

enthaltenden Ordner mit den Cursor( )-

Tasten aus und bestätigen Sie mit der OK-Taste. Wählen Sie jetzt die zu bearbeitende

Aufnahme mit den Cursor( )-Tasten aus.

Für die Auswahl mehrerer, gleichzeitig zu bearbeitender Aufnahmen, die in der gewählten Sortierung nicht direkt hintereinander angeordnet sind, wählen

Sie mit den Cursor( )-Tasten die erste der zu markierenden Aufnahmen aus und

drücken im Anschluss die -Taste. Die Aufnahme wird farbig hinterlegt und mit einem Häkchen markiert. Wählen Sie jetzt die weiteren, gleichzeitig zu bearbeitenden

Aufnahmen mit den Cursor( )-Tasten aus und markieren Sie jede weitere zu bearbeitende Aufnahme

mit der ■-Taste (siehe Beispielbild rechts). Um im Aufnahmen-Archiv hintereinander angeordnete Aufnahmen zu markieren, können Sie eine Blockmarkierung starten (siehe „Aufnahmen bearbeiten“, „Blockmarkierung starten“).

Aufnahmen bearbeiten

Nach Auswahl der zu bearbeitenden

Aufnahme/n drücken Sie die (roter Punkt)-Taste. Sie erhalten folgende Einblendung (siehe Bilder rechts):

„Blockmarkierung starten“ erscheint nur, wenn nur eine Aufnahme zum Bearbeiten markiert wurde.

Aufnahmen-Archiv (Aufnahmen wiedergeben/bearbeiten)

Löschen

Gelöschte Aufnahmen sind unwiderruflich gelöscht und können nur durch eine erneute Aufnahme der Sendung wiederhergestellt werden!

Wählen Sie mit den ▲▼-Tasten „Löschen“ aus und bestätigen Sie Ihre Auswahl mit der OK-Taste. Die markierte/n Aufnahme/n werden gelöscht.

Sperren

Wählen Sie mit den ▲ ▼ -Tasten „Sperren“ aus und bestätigen Sie Ihre

Auswahl mit der OK-Taste. Sie müssen, um die Sperrung zu aktivieren, Ihren vierstelligen Geräte-PIN-Code eingeben (Werkseinstellung: 0000). Sie erhalten folgende Einblendung (siehe Beispielbild rechts): Die gesperrte Aufnahme wird im Aufnahmen-Archiv mit einem Vorhängeschloss an der linken Seite dargestellt und kann künftig nur noch unter Eingabe des vierstelligen Geräte-PIN-Codes (Werkseinstellung: 0000) betrachtet werden.

Diese Funktion kann im Bearbeitungsmenü wieder aufgehoben werden (Auswahl „Sperre aufheben“).

Umbenennen

Wählen Sie mit den ▲ ▼ -Tasten „Umbenennen“ aus und bestätigen Sie Ihre

Auswahl mit der OK-Taste.

Sie können jetzt die von Ihnen zuvor gewählte Aufnahme umbenennen. Sie erhalten folgende Einblendung (siehe Beispielbild rechts).

Die Eingabe von alphanumerischen Zeichen erfolgt, wie unter „Bedienungshinweise“, „Alphanumerische Eingaben“ beschrieben.

Bestätigen Sie die von Ihnen eingegebene Bezeichnung für die Favoritenliste mit der OK-Taste.

Aufnahmen-Archiv (Aufnahmen wiedergeben/bearbeiten)

Sparte ändern

Wählen Sie mit den ▲ ▼ -Tasten „Sparte ändern“ aus. Wählen Sie jetzt

mit den □-Tasten die gewünschte Sparte aus (siehe Beispielbild rechts), in die die Aufnahme/n zugeordnet werden soll/en. Bestätigen Sie Ihre Auswahl mit der OK-Taste.

Sollte keine für Sie zutreffende Sparte verfügbar sein, können Sie auch selber die gewünschte Sparte erstellen. Wählen Sie dafür mit den ▶▶-Tasten „Sparte bearbeiten...“ aus und bestätigen Sie mit der OK-Taste.

Sie erhalten folgende Einblendung:

Drücken Sie die TEXT-Taste, um eine neue Sparte anlegen zu können.

Sie erhalten folgende Einblendung:

Die Eingabe von alphanumerischen Zeichen erfolgt, wie unter „Bedienungshinweise“, „Alphanumerische Eingaben“ beschrieben.

Bestätigen Sie die von Ihnen eingegebene Bezeichnung für die neue Sparte mit der

OK-Taste.

Sie können die neu angelegte Sparte jetzt, wie alle bereits vorhandenen Sparten, wie unter „Sparte ändern“ beschrieben, zuweisen.

Aufnahmen-Archiv (Aufnahmen wiedergeben/bearbeiten)

Neuen Ordner anlegen

Siehe „Ordner im Aufnahmen-Archiv“, „Ordner anlegen“.

In Ordner verschieben

Diese Funktion können Sie nutzen, um eine vor dem Aufruf des Bearbeitungsmenüs ausgewählte Aufnahme in einen bereits von Ihnen erstellten Ordner zu verschieben. Wählen Sie mit den

-Tasten „In Ordner verschieben...“

aus. Drücken Sie im Anschluss die OK-Taste. Sie erhalten eine Einblendung der aktuell verfügbaren Ordner angezeigt.

Wählen Sie mit den ▲ ▼-Tasten den gewünschten Ordner aus und bestätigen

Sie mit der OK-Taste. Im Anschluss erhalten Sie folgende Einblendung (Beispiel):

Wählen Sie mit den ▲ ▼ -Tasten „Aufnahme/n in diesen Ordner verschieben“

aus und bestätigen Sie mit der OK-Taste. Der Receiver verschiebt die Aufnahme in den gewählten Ordner. Im Anschluss wird Ihnen vom Receiver automatisch dieser Ordner geöffnet und Sie sehen die zuvor gewählte Aufnahme in diesem Ordner

angezeigt. Mit der BACK-Taste kehren Sie zur Hauptübersicht des Aufnahmen-Archives zurück.

Sollten Sie sich nicht sicher sein, in welchem Ordner Sie sich befinden, können Sie dies oben in der Einblendung erkennen. Siehe Beispielbild rechts:

Aufnahmen-Archiv (Aufnahmen wiedergeben/bearbeiten)

Kapitelansicht

Der Aufruf der Kapitelansicht für eine

Aufnahme wird mit der (Rot)-Taste im Aufnahmen-Archiv vorgenommen. Sie erhalten folgende Einblendung (siehe Beispielbild rechts):

Hinweis:

Bei Aufruf der Kapitelansicht werden automatisch vom Receiver für die zuvor von Ihnen gewählte Aufnahme, falls noch nicht geschehen, sieben Kapitel angelegt. Diese Funktion wird nicht ausgeführt, wenn Sie bereits manuell Kapitel angelegt haben sollten.

Aufnahmen-Archiv (Aufnahmen wiedergeben/bearbeiten)

Die Auswahl des gewünschten Kapitels

erfolgt mit den ▲▼-Tasten. Der Wiedergabestart ab dem gewählten

Kapitel erfolgt wird mit der OK-Taste. Während der Wiedergabe können Sie

sich durch Drücken der (Rot)-Taste die Kapitelansicht nochmals einblenden

lassen und bei Bedarf mit den ▲ ▼ Tasten ein anderes Kapitel auswählen.

Der Aufruf erfolgt mit der OK-Taste (siehe Beispielbild oben).

Kapitel löschen

Ein Kapitel löschen:

Wählen Sie das zu löschende Kapitel mit

den ▲ ▼ -Tasten in der Kapitelübersicht

aus und drücken Sie die (roter Punkt)-Taste. Sie erhalten folgende Einblendung (siehe Bild rechts):

Wählen Sie mit den ▲ ▼ -Tasten „Löschen“ aus und bestätigen Sie Ihre

Auswahl mit der OK-Taste. Das markierte Kapitel wird gelöscht. Der dem Kapitel zugeteilte Bereich in der Aufnahme wird dem vorhergehenden, nicht gelöschten Kapitel zugeordnet.

Durch das Löschen von Kapiteln ändert sich nichts an der Aufnahme!

Aufnahmen-Archiv (Aufnahmen wiedergeben/bearbeiten)

Mehrere Kapitel löschen:

Auswahl der zu löschenden Kapitel (nicht in der Reihenfolge der Kapitelübersicht):

Für die Auswahl mehrerer, gleichzeitig zu löschender Kapitel, die in der Kapitelübersicht nicht direkt hintereinander angeordnet sind, wählen Sie mit den Cursor( )-Tasten das erste der zu markierenden Kapitel aus und drücken im Anschluss die -Taste. Das Kapitel wird farbig hinterlegt. Wählen Sie jetzt die weiteren, gleichzeitig zu löschenden Kapitel mit den Cursor( )-Tasten aus und markieren Sie jedes weitere zu löschende Kapitel mit der -Taste.

Auswahl der zu löschenden Kapitel (in der Reihenfolge der Kapitelübersicht):

Um in der Kapitelübersicht hintereinander angeordnete Kapitel zu markieren, können Sie eine Blockmarkierung starten. Wählen Sie zuerst mit den ▲ ▼ -Tasten in der Kapitelübersicht das Kapitel aus, von dem aus Sie die Blockmarkierung starten möchten. Drücken Sie im Anschluss die (roter Punkt)-Taste und wählen Sie mit den den ▲ ▼ -Tasten „Blockmarkierung starten“ aus. Bestätigen Sie die Auswahl mit der OK -Taste. Jetzt können Sie mit den ▲ ▼ -Tasten mehrere Kapitel in ihrer Reihenfolge der Kapitelübersicht markieren.

Löschen der gewählten Kapitel:

Nach Auswahl der zu löschenden Kapitel drücken Sie die (roter Punkt)-Taste. Wählen Sie mit den ▲ ▼ -Tasten „Löschen“ aus und bestätigen Sie den Vorgang mit der OK-Taste. Die markierten Kapitel werden gelöscht. Die den Kapiteln zugeteilten Bereiche in der Aufnahme werden dem vorhergehenden, nicht gelöschten Kapitel zugeordnet.

Durch das Löschen von Kapiteln, auch wenn alle Kapitel einer Aufnahme gelöscht werden, ändert sich nichts an der Aufnahme!

Hauptmenü

Aufruf und Einführung in das Hauptmenü

Das Hauptmenü wird mit der MENU-Taste aufgerufen. Sie erhalten folgende Einblendung:

In der rechten oberen Ecke des Hauptmenüs erscheint immer das Programm des zur Zeit angewählten Programmes.

Die angewählten Menüs, Untermenüs und Positionen sowie die einzustellenden Parameter werden jeweils farbig hervorgehoben.

Beachten Sie immer die Leiste im unteren Teil der Einblendung. Hier finden Sie Hinweise zur weiteren Bedienung/Bearbeitung.

Die Untermenüs werden mit den ▲▼-Tasten angewählt und mit der OK-Taste aufgerufen. Die Positionen in den Untermenüs werden ebenfalls mit den ▲▼-Tasten angewählt. Die Einstellungen der verschiedenen Parameter in den einzelnen Positionen werden mit den ▲▼- oder den Zifferntasten vorgenommen. Das Haupt- und die Untermenüs werden mit de BACK-Taste schrittweise verlassen. Mit der MENU-Taste können Sie direkt aus einem der Menüs zum TV-Bild zurückkehren.

Menü-Übersicht

Hauptmenü(Aufruf mit der ☐-Taste)
Programmlisten bearbeiten	Programm-Suchlauf	Service-Menü	Einstellungen	Schnittstellen Anwendungen		Sprachauswahl
	Automatischer Suchlauf	Automatische Software-Aktualisierung	Erst-Installation (siehe Kapitel „Anschluss und Inbetriebnahme“, „Erstinstallation“)	Common Interface	FTP bei Receiver-Start starten
	Manueller Programm-suchlauf	Aktualisierung über Satellit	Grund-Einstellungen	Festplatten-Management	4-GB-Begrenzung
	Programmsuche mit Service-ID	Aktualisierung über USB	Benutzerdefinierte Einstellungen	Netzwerk-Einstellungen	UPnP-Server bei Receiver-Start starten
		Werks-einstellung laden	Antenne & Satelliten

Hauptmenü - Programmsuchlauf

Nach Aufruf des Menüs erhalten Sie folgende Einblendung:

Sie haben drei verschiedene Suchlauf-Möglichkeiten:

• Automatischer Suchlauf
• Manueller Suchlauf
• Experten-Suchlauf

Wählen Sie die gewünschte Suchlauf-Art mit den ▲▼-Tasten aus und bestätigen Sie die Auswahl mit der OK-Taste.

Automatischer Suchlauf

Nach Aufruf des Menüs erhalten Sie folgende Einblendung:

Mit den ▲ ▼ -Tasten wählen Sie die zu verändernden Parameter für den Suchlauf aus.

Satellit und Position

Mit den ▶▶-Tasten können Sie jetzt zwischen den von Ihnen eingerichteten Satelliten einzeln oder der Einstellung „Alle“ wählen. Bei der Einstellung „Alle“ werden alle von Ihnen eingerichteten Satelliten nach neuen Programmen durchsucht. Beachten Sie dabei, dass Ihre Empfangsanlage auch auf diese/n Satelliten ausgerichtet sein muss.

Programmsuchlauf-Modus

Mit den ▶▶-Tasten wählen Sie jetzt die Art der zu suchenden Programme aus. Sie haben drei Möglichkeiten:

• „freie und verschlüsselte“ Es werden alle Programme gesucht
• „nur freie“ Es werden nur frei empfangbare Programme gesucht
• „nur verschlüsselte“ Es werden nur verschlüsselte Programme gesucht

Für die Betrachtung von verschlüsselten Programmen benötigen Sie ein entsprechendes CA-Modul (Conditional Access) sowie eine gültige Smartcard und ein gültiges Abo des jeweiligen Pay-TV-Anbieters.

Hauptmenü - Programmsuchlauf

NIT-Suchlauf (Netzwerksuche)

Wählen Sie mit den ▶-Tasten (Ein/Aus), ob eine Netzwerksuche durchgeführt werden soll. Bei der Einstellung „Netzwerksuche Aus“ werden nur die ab Werk gespeicherten Transponder des/r von Ihnen zuvor gewählten Satelliten nach neuen, noch nicht gespeicherten Programmen durchsucht. Bei der Einstellung „Netzwerksuche Ein“ können durch die Vernetzung der Transponder zusätzlich noch nicht gespeicherte Transponder gefunden werden. Diese werden gespeichert und ebenfalls, wie die bereits vorhandenen Transponder, nach neuen Programmen durchsucht. Wenn Sie alle Einstellungen vorgenommen haben, wechseln Sie mit den ▶-Tasten auf das Auswahlfeld „Suchlauf starten“ und bestätigen Sie den Start des Suchlaufes mit der OK-Taste. Sie erhalten folgende Einblendungen (Beispiel):

Während des Suchlaufes erhalten Sie folgende Einblendung (Beispiel):

Neu gefundene Programme werden mit dem Zusatz „New“ gekennzeichnet (siehe Beispielbild rechts).

Hinweis:

Sie können den Suchlauf jederzeit mit der BACK -Taste abbrechen.

Nach Abschluss des Suchlaufes erhalten Sie folgende Einblendung (Beispiel):

Drücken Sie die OK-Taste. Die neu gefundenen Programme werden am Ende der bestehenden Gesamtliste angefügt.

Mit der [MENU]-Taste kehren Sie zum TV-Bild zurück. Die neuen Programme können jetzt in der Programmliste ausgewählt werden.

Hauptmenü - Programmsuchlauf

Manueller Suchlauf

Nach Aufruf des Menüs erhalten Sie folgende Einblendung:

Mit den ▲ ▼ -Tasten wählen Sie die zu verändernden Parameter für den Suchlauf aus.

In diesem Menü können Sie gezielt einen Transponder nach neuen Programmen durchsuchen.

Satellit und Position

Wählen Sie mit den □-Tasten den Satelliten aus, auf dem sich der zu durchsuchende Transponder befindet. Durch Drücken der OK-Taste können Sie sich hier eine Liste der installierten Satelliten anzeigen lassen. Wählen Sie mit den □-Tasten den gewünschten Satelliten aus und bestätigen Sie Ihre Auswahl mit der OK-Taste. Beachten Sie dabei, dass Ihre Empfangsanlage auch auf diese/n Satelliten ausgerichtet sein muss. Sollten Sie mehrere Transponder eines Satelliten durchsuchen wollen, sollten Sie einen automatischen Suchlauf über den abstrahlenden Satelliten starten.

(Transponder-)Frequenz

Wählen Sie mit den ▶▶- (Transponder-Frequenz bereits gespeichert) oder den Zifferntasten (falls Transponder-Frequenz noch nicht gespeichert ist) die Transponder-Frequenz aus, auf der das zu suchende Programm abgestrahlt wird. Durch Drücken der OK-Taste können Sie sich hier eine Liste der gespeicherten Transponder des gewählten Satelliten anzeigen lassen. Wählen Sie mit den ▶▶-Tasten den gewünschten Transponder aus und bestätigen Sie Ihre Auswahl mit der OK-Taste. Rechts unten in der Einblendung zeigt Ihnen der Receiver die aktuelle Signalestärke und -qualität des gewählten Transponders.

Die Auswahlpunkte „DVB-Typ“, „FEC“, „Polarisation“ und „Symbol-Rate“ müssen nur bei einem noch nicht gespeicherten Transponder angegeben werden.

DVB-Typ

Wählen Sie mit den ▲▶-Tasten, ob Sie nach Standard-Programmen (DVB-S (SD)) oder nach HDTV-Programmen (DVB-S2 (HDTV)) suchen wollen.

Hauptmenü - Programmsuchlauf

Fehlerrate

Wählen Sie mit den ▶▶-Tasten die zu treffende Fehlerrate (Viterbi-Rate) aus. Bei der Suche auf DVB-S(SD)-Tranpondern brauchen Sie die Fehlerrate nicht angeben. Es erscheint fix „Automatisch“. Bei der Suche auf DVB-S2(HD)-Transpondern müssen Sie die richtige Fehlerrate angeben. Entweder QPSK 1/2, 2/3, 3/4, 3/5, 4/5, 5/6, 8/9, 9/10 oder 8PSK 2/3, 3/4, 3/5, 5/6, 8/9 oder 9/10.

Polarisation

Wählen Sie mit den ▶▶-Tasten die richtige Polarisation aus (horizontal oder vertikal).

Symbol-Rate

Geben Sie mit den Zifferntasten die entsprechende Symbol-Rate ein.

Programm-Suchlaufmodus

Mit den ▶▶-Tasten wählen Sie jetzt die Art der zu suchenden Programme aus. Sie haben drei Möglichkeiten:

• „freie und verschlüsselte“ Es werden alle Programme gesucht
• „nur freie“ Es werden nur frei empfangbare Programme gesucht
• „nur verschlüsselte“ Es werden nur verschlüsselte Programme gesucht

Für die Betrachtung von verschlüsselten Programmen benötigen Sie ein entsprechendes CA-Modul (Conditional Access) sowie eine gültige Smartcard und ein gültiges Abo des jeweiligen Pay-TV-Anbieters.

NIT-Suchlauf (Netzwerksuche)

Wählen Sie mit den ▶▶-Tasten (Ein/Aus), ob eine Netzwerksuche durchgeführt werden soll. Bei der Einstellung „Netzwerksuche Aus“ werden nur die ab Werk gespeicherten Transponder des/r von Ihnen zuvor gewählten Satelliten nach neuen, noch nicht gespeicherten Programmen durchsucht. Bei der Einstellung „Netzwerksuche Ein“ können durch die Vernetzung der Transponder zusätzlich noch nicht gespeicherte Transponder gefunden werden. Diese werden gespeichert und ebenfalls, wie die bereits vorhandenen Transponder, nach neuen Programmen durchsucht. Wenn Sie alle Einstellungen vorgenommen haben,

wechseln Sie mit den ▲ ▼-Tasten auf das Auswahlfeld „Suchlauf starten“ und bestätigen Sie den Start des Suchlaufes mit der OK-Taste.

Die folgenden Einblendungen während und im Anschluss an den Suchlauf sind identisch mit denen des automatischen Suchlaufes.

Hauptmenü - Programmsuchlauf

Programmsuche mit Service-ID

Nach Aufruf des Menüs erhalten Sie folgende Einblendung:

Mit den ▲ ▼ -Tasten wählen Sie die zu verändernden Parameter für den Suchlauf aus.

Satellit und Position

Wählen Sie mit den ▶-Tasten den Satelliten aus, der das zu suchende Programm abstrahlt. Durch Drücken der OK-Taste können Sie sich hier eine Liste der installierten Satelliten anzeigen lassen. Wählen Sie mit den ▶-Tasten den gewünschten Satelliten aus und bestätigen Sie Ihre Auswahl mit der OK-Taste. Beachten Sie dabei, dass Ihre Empfangsanlage auch auf diese/n Satelliten ausgerichtet sein muss.

(Transponder-)Frequenz

Wählen Sie mit den ▲▶- (Transponder-Frequenz bereits gespeichert) oder den Zifferntasten (falls Transponder-Frequenz noch nicht gespeichert ist) die Transponder-Frequenz aus, auf der das zu suchende Programm abgestrahlt wird. Durch Drücken der OK-Taste können Sie sich hier eine Liste der gespeicherten Transponder des gewählten Satelliten anzeigen lassen. Wählen Sie mit den ▲▶-Tasten den gewünschten Transponder aus und bestätigen Sie Ihre Auswahl mit der OK-Taste. Rechts unten in der Einblendung zeigt Ihnen der Receiver die aktuelle Signalestärke und -qualität des gewählten Transponders.

Die Auswahlpunkte „DVB-Typ“, „FEC“, „Polarisation“ und „Symbol-Rate“ müssen nur bei einem noch nicht gespeicherten Transponder angegeben werden.

DVB-Typ

Wählen Sie mit den ▶▶-Tasten, ob Sie nach Standard-Programmen (DVB-S (SD)) oder nach HDTV-Programmen (DVB-S2 (HDTV)) suchen wollen.

Fehlerrate

Wählen Sie mit den ▶▶-Tasten die zu treffende Fehlerrate (Viterbi-Rate) aus. Bei der Suche auf DVB-S(SD)-Transpondern brauchen Sie die Fehlerrate nicht angeben. Es erscheint fix „Automatisch“. Bei der Suche auf DVB-S2(HD)-Transpondern müssen Sie die richtige Fehlerrate angeben. Entweder QPSK 1/2, 2/3, 3/4, 3/5, 4/5, 5/6, 8/9, 9/10 oder 8PSK 2/3, 3/4, 3/5, 5/6, 8/9 oder 9/10.

Hauptmenü - Programmsuchlauf

Polarisation

Wählen Sie mit den ▶▶-Tasten die richtige Polarisation aus (horizontal oder vertikal).

Symbol-Rate

Geben Sie mit den ▶▶- oder den Zifferntasten die entsprechende Symbol-Rate ein.

Service-ID

Geben Sie mit den Zifferntasten die Service-ID des zu suchenden Programmes ein.

Wenn Sie alle Einstellungen vorgenommen haben, wechseln Sie mit den ▲ ▼ -Tasten auf das Auswahlfeld „Suchlauf starten“ und bestätigen Sie den Start des Suchlaufes mit der OK -Taste.

Hinweis:

Sie können den Suchlauf jederzeit mit der BACK -Taste abbrechen.

Die folgenden Einblendungen während und im Anschluss an den Suchlauf sind identisch mit denen des automatischen Suchlaufes.

Hauptmenü - Service-Menü

Nach Aufruf des Menüs erhalten Sie folgende Einblendung:

Sie haben verschiedene Menüs zur Auswahl:

• Automatische Software-Aktualisierung
• Aktualisierung über Satellit
• Aktualisierung über USB
• Werkseinstellung laden

Desweiteren wird Ihnen im Service-Menü unter der Auswahl „Werkseinstellung laden“ folgendes angezeigt:

• Aktuell auf dem Receiver verwendete Betriebs-Software-Version
• Datum der letzten Aktualisierung der Programmliste
• Datum der letzten Aktualisierung der Betriebs-Software des Receivers

Wählen Sie das gewünschte Menü mit den ▲ ▼-Tasten aus und bestätigen Sie die Auswahl mit der OK-Taste.

Automatische Software-Aktualisierung

Wählen Sie die gewünschte Einstellung (An/Aus) mit den □▶-Tasten aus.

Einstellung „Aus“:

Der Receiver sucht nicht automatisch jeden Tag bei der -Daten-Aktualisierung nach einer neuen verfügbaren Software und vergleicht auch nicht Ihre auf dem Receiver gespeicherte Kanalliste mit der abgestrahlten Delta-Kanalliste. Sie können aber jederzeit manuell eine Software-Aktualisierung, wie unter „Software-Aktualisierung (Update)“ beschrieben, durchführen.

Einstellung „An“:

Der Receiver sucht jeden Tag bei der tvtv-Daten-Aktualisierung automatisch nach einer neuen verfügbaren Software und vergleicht Ihre auf dem Receiver gespeicherte Kanalliste mit der abgestrahlten Delta-Kanalliste. Dabei wird Ihre Kanalliste nicht überschrieben, sondern nur aktualisiert. Sollte sich z. B. bei einem Kanal der Name oder die Frequenz ändern, werden in Ihrer Kanalliste auf dem Receiver bei dem betroffenen Kanal die alten Parameter durch die neuen getauscht. Der Kanal wird dabei in der Kanalliste nicht verschoben. Neue, in Ihrer Kanalliste noch nicht gespeicherte Programme, werden an das Ende Ihrer Kanalliste angefügt. Nicht mehr abgestrahlte Kanäle werden gelöscht.

Hinweis: Die Änderungen werden vom Receiver aber nicht automatisch ohne Ihre Zustimmung durchgeführt sondern bis zum nächsten Start des Receivers zwischengespeichert.

Hauptmenü - Service-Menü

Sollte eine neue Software bzw. Änderungen in der Kanalliste gefunden worden sein, bekommen Sie beim nächsten Start des UFS 912 folgende Einblendung (die Original-Einblendungen können von diesen Beispielbildern abweichen):

Drücken Sie die OK-Taste, um die Software-Aktualisierung durchzuführen.

Im Anschluss an die Software-Aktualisierung erhalten Sie folgende Einblendung (nur wenn Änderungen in der Delta-Programmliste vorhanden sind):

Drücken Sie die OK-Taste, um die Programmlisten-Aktualisierung durchzu-

führen oder die BACK-Taste, falls Sie nicht wünschen, dass Ihre Programmliste aktualisiert wird.

Die Programmliste wird dabei nicht überschrieben!

Der Receiver speichert nun die neuen Daten und startet im Anschluss neu.

Schalten Sie den Receiver auf keinen Fall aus sondern warten Sie bis der automatische Neustart durchgeführt worden ist. Andernfalls könnte die Software des Gerätes beschädigt werden!

Im Anschluss an den Neustart ist die Aktualisierung abgeschlossen.

Hauptmenü - Service-Menü

Aktualisierung (Update) über Satellit

Nach Aufruf des Menüs erhalten Sie zuerst folgende Einblendung:

Im Anschluss erhalten Sie folgende Einblendung:

Mit den ▲▼-Tasten wählen Sie die zu aktualisierenden Parameter für den Update-Vorgang aus.

Infotext anzeigen:

Drücken Sie die OK-Taste, um sich den Infotext für die verfügbaren Downloads anzeigen zu lassen. Darin werden Ihnen z. B. die wichtigsten Merkmale einer neuen Betriebs-Software angezeigt, anhand derer Sie dann entscheiden können, ob Sie die neue Software auf Ihrem Receiver installieren möchten.

Software aktualisieren:

Wählen Sie hier „Ja“ aus, wenn Sie die neue Software installieren möchten bzw. „Nein“, wenn Sie mit Ihrem alten Software-Stand zufrieden sind und Ihnen die Änderungen in der neuen Software nicht zusagen.

Programmliste aktualisieren:

Wählen Sie hier „Ja“ aus, wenn Sie die neue Programmliste installieren möchten bzw. „Nein“, wenn Sie Ihre alte Programmliste behalten möchten. Sie können Ihre alte Programmliste aber auch über das Menü „Aktualisierung über USB“, „Programmliste auf USB-Gerät speichern“ vorab speichern, um bei Nichtgefallen der neuen Programmliste auf die alte zurückgreifen zu können.

Wird eine neue Programmliste geladen, wird diese nach jedem Werksreset (Werkseinstellung laden) automatisch wiederhergestellt (siehe „Service-Menü“, „Werkseinstellung laden“, „Programmliste zurücksetzen“).

Der Ladevorgang kann bis zu 60 Minuten dauern

Hauptmenü - Service-Menü

Wenn Sie alle Einstellungen für die Aktualisierung Ihres Receivers getroffen haben, wechseln Sie auf das

Auswahlfeld „Aktualisierung starten“ und drücken Sie die OK-Taste. Der Receiver beginnt nun automatisch mit der Aktualisierung der von Ihnen zuvor gewählten Komponenten.

Nach abgeschlossener Aktualisierung wird der Receiver neu initialisiert und geht wieder in Betrieb. Schalten Sie den Receiver während des Update-Vorgangs auf keinen Fall ab, da Sie sonst die gesamte Software verlieren. Diese muss dann in einer Werkstatt oder per PC und Netzwerkkabel neu installiert werden. Im Service-Menü können Sie sehen, ob die neue Software installiert worden ist.

Beachten Sie alle Bildschirm-Einblendungen!

Kontrollieren Sie nach einem Software-Update die Zeiteinstellung!

Die Updates können Sie auch im Internet abrufen. Die Adresse lautet: http://www.kathrein.de

Sie finden die Software unter „Service“ → „Software und Download“ → „Receiver“ → „UFS 912“

Diese Updates können Sie auch über die USB-Schnittstellen des Receivers durchführen (siehe „Service-Menü“, „Aktualisierung über USB“ oder „Bedienung von der Frontseite“)

Aktualisierung über USB

Nach Aufruf des Menüs erhalten Sie folgende Einblendung:

Die einzelnen Funktionen werden mit den

▲▼-Tasten angewählt und mit der OK-Taste gestartet.

Voraussetzung für die Aktualisierung über ein USB-Gerät ist ein leeres USB-Gerät (z. B. USB-Stick), Formatierung FAT32, auf dem sich nur die einzuspielende Betriebs-Software oder Programmliste befindet. Die einzuspielende Betriebs-Software muss sich auf dem USB-Gerät zwingend in der folgenden Ordnerstruktur befinden:

Hauptordner: kathrein

Unterordner: L ufs912

Die Updates können Sie auch im Internet abrufen. Die Adresse lautet: http://www.kathrein.de Sie finden die Software unter „Service“ → „Software und Download“ → „Receiver“ → „UFS 912“

Hauptmenü - Service-Menü

Software-Aktualisierung

Verbinden Sie zuerst Ihr USB-Gerät (mit der neuen Betriebs-Software) und den Receiver über einen freien USB-Anschluss des Receivers. Wählen Sie im Anschluss das Auswahlfeld „Software-Aktualisierung“ aus

und bestätigen Sie den Start der Aktualisierung mit den OK-Taste. Sie werden vom Receiver gefragt, ob Sie sicher sind, dass Sie die Betriebs-Software aktualisieren möchten. Bestätigen Sie die eingeblendete

Meldung mit der OK-Taste. Der Receiver führt nun automatisch die Aktualisierung der Betriebs-Software durch.

Nach abgeschlossener Aktualisierung wird der Receiver neu initialisiert und geht wieder in Betrieb. Schalten Sie den Receiver während des Update-Vorgangs auf keinen Fall ab, da Sie sonst die gesamte Software verlieren. Diese muss dann in einer Werkstatt oder per PC neu installiert werden. Im Service-Menü können Sie sehen, ob die neue Software installiert worden ist.

Beachten Sie alle Bildschirm-Einblendungen!

Kontrollieren Sie nach einem Software-Update die Zeiteinstellung!

Programmlisten-Aktualisierung

Die Aktualisierung der Programmliste über USB funktioniert auf die gleiche Art und Weise, wie die Software-Aktualisierung (Programm-Listenname: channel.xml).

Programmliste auf USB-Gerät speichern

Der Receiver bietet Ihnen hier die Möglichkeit, die aktuell von Ihnen verwendete Programmliste auf ein USB-Gerät zu speichern, um evtl. später bei Bedarf auf diese wieder zurückgreifen zu können.

Verbinden Sie zuerst Ihr USB-Gerät und den Receiver über einen freien USB-Anschluss des Receivers. Wählen Sie im Anschluss das Auswahlfeld „Programmliste auf USB-Gerät speichern“ aus und bestätigen

Sie den Start des Speicherns mit der OK-Taste. Während des Speicherns bekommen Sie zwar das „Aktualisieren über USB“-Menü eingeblendet, Sie können aber erst wieder in diesem Menü navigieren, sobald das Speichern abgeschlossen ist.

Über die Funktion „Programmlisten-Aktualisierung“ können Sie bei Bedarf zu einem späteren Zeitpunkt die von Ihnen gerade gespeicherte Programmliste wieder auf den Receiver aufspielen.

Die Programmliste „channel.xml“ wird auf dem USB-Speichermedium im Hauptverzeichnis gespeichert. Um diese wieder mit dem UFS 912 laden zu können, müssen Sie diese Programmliste mit Hilfe eines PCs/Laptops in folgende Ordnerstruktur kopieren:

Hauptordner: kathrein

Unterordner: L ufs912

Hauptmenü - Service-Menü

Werkseinstellung laden

Nach Aufruf des Menüs erhalten Sie zuerst folgende Einblendung:

Sie können hier die Programmliste und die Installations-Einstellungen auf die Werkseinstellungen zurücksetzen.

Mit den ▲ ▼ -Tasten wählen Sie die Komponenten aus, die auf die Werkseinstellungen zurückgesetzt werden

sollen. Wählen Sie jeweils mit den Tasten (Ja oder Nein).

Zusätzlich können Sie wählen, ob nach dem Zurücksetzen automatisch die Erst-Installation, wie bei der ersten Inbetriebnahme, gestartet werden soll.

Wenn Sie alle Einstellungen vorgenommen haben, wechseln Sie mit den ▲ ▼-Tasten auf das Auswahlfeld „Zurücksetzen starten“ und bestätigen Sie den Start mit der OK-Taste. Es werden die von Ihnen zuvor gewählten Komponenten auf den Zustand der Auslieferung des Gerätes zurückgesetzt.

Hauptmenü - Einstellungen

Nach Aufruf des Menüs erhalten Sie folgende Einblendung:

Sie haben verschiedene Menüs zur Auswahl:

• Erst-Installation
• Grundeinstellungen
• Benutzerdefinierte Einstellungen

Wählen Sie das gewünschte Menü mit den ▲ ▼-Tasten aus und bestätigen Sie die Auswahl mit der OK-Taste.

Erst-Installation

Siehe dazu Kapitel „Anschluss und Inbetriebnahme“, „Erst-Installation“.

Grundeinstellungen

Nach Aufruf des Menüs erhalten Sie folgende Einblendung:

Sie haben verschiedene Menüs zur Auswahl:

• Video-Einstellungen
• Audio-Einstellungen
• Datum und Uhrzeit
• Fernbedienungs-Code

Wählen Sie das gewünschte Menü mit den

▲▼-Tasten aus und bestätigen Sie die Auswahl mit der OK-Taste.

Hauptmenü - Einstellungen

Video-Einstellungen

Nach Aufruf des Menüs erhalten Sie folgende Einblendung (abhängig vom gewählten Signalausgang):

Bei Ausgabe des TV-Bildes über den HDMI-Ausgang:

Bei Ausgabe des TV-Bildes über den Scart-TV-Ausgang:

Die einzelnen Positionen werden mit den ▲ ▼-Tasten angewählt. Die Änderungen der derzeitigen Einstellungen nehmen Sie mit den ▲ ▶-Tasten vor. Beachten Sie dabei die Bedienungsanleitung Ihres Fernsehgerätes!

Bildschirmausgabe über

Hier wählen Sie den Anschluss aus, an dem Sie ihr Fernsehgerät an den Receiver angeschlossen haben. Entweder

HDMI/YUV (siehe auch Hinweis nächste Seite)

HDMI-/YUV-Format

Hier wählen Sie die Bildauflösung aus, die an das Fernsehgerät ausgegeben werden soll. Entweder

• 1080i (Auflösung 1920 x 1080, Halbbilder)
• 576p (Auflösung 720 x 576, Vollbilder)
• 720p (Auflösung 1280 x 720, Vollbilder) oder
• Automatisch

576i erzwingen (muss von TV-Gerät unterstützt werden ansonsten erhalten Sie kein TV-Bild)

Diese Einstellung können/müssen Sie nur tätigen,

Scartoder

TV-Format

Hier wählen Sie das TV-Format Ihres Fernsehgerätes aus. Entweder

• 4:3 oder
• 16:9

Bildschirm-Anzeige

Hier wählen Sie die Art der Bildschirmdarstellung, abhängig von der Einstellung des TV-Formates. Entweder

- Pan & Scan (nur bei „4:3“)

Hauptmenü - Einstellungen

wenn Sie bei „HDMI-/YUV-Format“ die Einstellung „Automatisch“ gewählt haben. Soll bei einer Sendung die im Format 720 x 576 (Standard-TV) übertragen wird, das Original-Format an das TV-Gerät übertragen werden, wählen Sie die Einstellung „Ein“. Ist die Einstellung auf „Aus“, kann es sein, dass die Bilder der Sendung vom Receiver automatisch auf das HDTV-Format 720p hochskaliert werden.

Default HDMI

Hier können Sie einstellen, über welche Verbindung Sie das TV-Gerät und den Receiver verbunden haben. Wählen Sie entweder HDMI oder DVI.

HDCP (digitaler Kopierschutz)

Hier wählen Sie aus, ob HDCP (digitaler Kopierschutz) aktiviert „Ein“ sein oder deaktiviert „Aus“ sein soll.

Für die Betrachtung einiger Programme kann es erforderlich sein, dass die Einstellung auf „Ein“ steht.

Anzeige von 4:3 Sendungen

Hier wählen Sie die Art der Bildschirmdarstellung für 4:3-Sendungen auf einem 16:9-Fernsehgerät aus. Entweder

• Normal (Pillar Box)
• Gestreckt (Vollbild) oder
• aufgezoomt (Pan & Scan)

Wichtiger Hinweis zur Bildausgabe über „YUV“:

Den Ausgang „YUV“ können Sie nur dann nutzen, wenn bei der TV-Scart-Buchse als Ausgabesignal nicht „RGB“ gewählt ist! Wählen Sie in diesem Fall als Ausgabesignal für die TV-Scart-Buchse „Y/C“ oder „FBAS“

• Letterbox (nur bei „4:3“)
• Automatisch (nur bei „16:9“) oder
• Immer 16:9 (nur bei „16:9“)

TV-Scart-Signalausgabe

Hier wählen Sie die Art des Videosignales, das an der TV-Scart-Buchse ausgegeben werden soll. Wählen Sie das Signal, das Ihr Fernsehgerät verarbeiten kann. Entweder

• RGB (Rot-/Grün-/Blau-Signal)
• Y/C (S-Video-Signal, Luminanz/Chrominanz) oder
• FBAS (zusammengesetztes Basisbandsignal, Farb-/Bild-/Austast-/Synchron-Signal)

VCR-Scart-Signalausgabe

Hier wählen Sie die Art des Videosignales, das an der VCR-Scart-Buchse ausgegeben werden soll. Wählen Sie das Signal, das Ihr Recorder verarbeiten kann. Entweder

• Y/C (S-Video-Signal, Luminanz/Chrominanz)
• FBAS (zusammengesetztes Basisbandsignal, Farb-/Bild-/Austast-/Synchron-Signal)

Fernsehnorm

Hier wählen Sie die für Ihr/e Region/Land gültige Fernsehnorm aus. Entweder

• PAL (z. B. für Deutschland und Österreich) oder
• NTSC (z. B. für USA und Kanada)

Hauptmenü - Einstellungen

Audio-Einstellungen

Nach Aufruf des Menüs erhalten Sie folgende Einblendung:

Die einzelnen Positionen werden mit den

-Tasten angewählt.

Die Änderungen der derzeitigen

Einstellungen nehmen Sie mit den Tasten vor.

Bevorzugte Audio-Sprache

Hier wählen Sie die von Ihnen bevorzugte Audio-Sprache aus. Sie können zwischen folgenden Sprachen wählen:

Deutsch, Englisch, Französisch, Italienisch, Spanisch, Tschechisch, Holländisch, Polnisch, Türkisch oder Russisch.

Bevorzugte Untertitel-Sprache

Hier wählen Sie die von Ihnen bevorzugte Untertitel-Sprache aus. Sie können zwischen folgenden Sprachen wählen:

Deaktiviert (aus), Deutsch, Englisch, Französisch, Italienisch, Spanisch, Tschechisch, Holländisch, Polnisch, Türkisch oder Russisch.

Audio-Format über HDMI

Hier wählen Sie die Art des Audiosignales aus, das zusammen mit dem TV-Bild über die HDMI-Schnittstelle übertragen werden soll. Entweder

- Dekodiertes PCM oder

- S/PDIF-Format

Automatische Dolby Digital-Ausgabe

Hier wählen Sie, ob der Receiver automatisch (wenn abgestrahlt), das Dolby Digital-Signal ausgeben soll. Entweder

- An oder

- Aus

Audio-Verzögerung

Hier können Sie eine Verzögerung in Millisekunden einstellen, falls der vom Receiver ausgegebene Ton nicht mit dem TV-Bild übereinstimmt (Lippen-Synchronität). Die Verzögerung lässt sich in 10-Millisekunden-Schritten von 10 ms bis hin zu 150 ms und dann weiter in 25-Millisekunden-Schritten bis 250 ms einstellen.

Hauptmenü - Einstellungen

Datum und Uhrzeit

Nach Aufruf des Menüs erhalten Sie folgende Einblendung:

Die einzelnen Positionen werden mit den

-Tasten angewählt.

Die Änderungen der derzeitigen

Einstellungen nehmen Sie mit den Tasten vor.

Zeiteinstellung

Hier wählen Sie, ob die Zeitinformation vom Receiver automatisch von einem bestimmten, von Ihnen einstellbaren Programm geholt werden soll oder ob Sie die Zeitinformation manuell pflegen möchten. Entweder

- Automatisch oder

- Manuell

Lokaler UTC-Offset (Zeitzonen-Abweichung)

Hier wählen Sie die Zeitzonen-Abweichung zur UTC (früher GMT) aus (z. B. für Deutschland + 1 Stunde). Sie können die Abweichung in 30-Minuten-Schritten einstellen. Sie können max. 11 Stunden und 30 Minuten Zeitabweichung (+ und -) wählen.

Zeitumstellung (Sommerzeit)

Hier wählen Sie, ob der Receiver automatisch von Sommer- auf Winterzeit und umgekehrt umschalten soll. Die Einstellung „Manuell“ macht nur dann Sinn, wenn Sie im Auswahlpunkt „Zeiteinstellung“ ebenfalls „Manuell“ gewählt haben, da ansonsten die Zeitinformation automatisch vom Receiver eingeholt wird. Entweder

- Automatisch oder

- Manuell

Zeitaktualisierungs-Programm (funktioniert nur, wenn Zeiteinstellung „Automatisch“ gewählt ist)

Hier wählen Sie das Programm aus, von dem sich der Receiver die Zeitinformation holen soll.

Durch Drücken der OK-Taste wird Ihnen eine Programmliste eingeblendet, in der Sie mit den Cursor( ).-Tasten das gewünschte Programm auswählen können. Bestätigen Sie Ihre Auswahl mit der OK-Taste.

Hauptmenü - Einstellungen

Zeit jetzt aktualisieren

Drücken Sie die OK-Taste. Je nach gewünschter Zeiteinstellung (Automatisch/Manuell) erhalten Sie folgende Einblendung:

Automatisch Manuell

Sie brauchen keine weiteren Eingaben mehr machen, der Receiver aktualisiert automatisch Datum und Uhrzeit.

Geben Sie mit Hilfe der Ziffern- oder der Tasten das richtige Datum ein. Wechseln Sie im

Anschluss mit den ▲ ▼ -Tasten auf das Feld „Zeit“ und geben Sie hier mit Hilfe der Ziffern-

oder der □▶-Tasten die richtige Uhrzeit ein. Bestätigen Sie im Anschluss Ihre Eingaben mit der

OK-Taste.

Einstellung des Fernbedienungs-Codes

Nach Aufruf des Menüs erhalten Sie folgende Einblendung:

Diese Funktion können Sie nutzen, um mehrere Receiver (z. B. vier UFS 912) mit der gleichen Fernbedienung zu steuern. Sie können jedem Receiver einen eigenen Fernbedienungs-Code zuweisen. Voraussetzung dafür ist, dass der Receiver mit der Fernbedienung RC 670 (z. B. UFS 912) oder mit der Fernbedienung RC 660 (z. B. UFS 910) ausgeliefert wurde.

Hauptmenü - Einstellungen

Sie können jetzt einen neuen Fernbedienungs-Code mit Hilfe Ihrer Fernbedienung für Ihren Receiver vergeben (standardmäßig ist der Fernbedienungs-Code 1 eingestellt). Drücken Sie gleichzeitig die Tasten:

• BACK + 9 wxyz + 1 ..@ für den Fernbedienungs-Code 1
• BACK + 9 wxyz + 2 abc für den Fernbedienungs-Code 2
• BACK + 9 wxyz + 3 def für den Fernbedienungs-Code 3
• BACK + 9 wxyz + 4 ghi für den Fernbedienungs-Code 4

Drücken Sie im Anschluss die OK-Taste. Sollte die Einblendung vom Receiver nicht geschlossen werden, haben der Receiver und die Fernbedienung nicht den gleichen Fernbedienungs-Code eingestellt. Überprüfen Sie nochmals Ihre Einstellung.

Um die Fernbedienung künftig auf den jeweils benötigten Fernbedienungs-Code einzustellen, gehen Sie wie folgt vor:

• BACK + 1 ...@ für den Fernbedienungs-Code 1
• BACK + 2 abc für den Fernbedienungs-Code 2
• BACK + 3 def für den Fernbedienungs-Code 3
• BACK + 4 ghi für den Fernbedienungs-Code 4

Sollten Sie noch einen weiteren Receiver von Kathrein in Betrieb haben, der mit der Fernbedienung RC 660 ausgeliefert wurde, können Sie diesen auch mit der Fernbedienung des UFS 912 bedienen. Die Fernbedienungs-Codes der RC 660 beginnen auf der Fernbedienung des UFS 912 bei „5“:

Hauptmenü - Einstellungen

Benutzerdefinierte Einstellungen

Nach Aufruf des Menüs erhalten Sie folgende Einblendung:

Sie haben verschiedene Menüs zur Auswahl:

• Kindersicherung
• Bildschirm-Menü anpassen
• EPG-Einstellungen
• PVR-Einstellungen
• Media-Center-Einstellungen
• Autom. Prog.-Namen-Aktualisierung

Wählen Sie das gewünschte Menü mit den OK -Taste.

-Tasten aus und bestätigen Sie die Auswahl mit der

Kindersicherung

Nach Aufruf des Menüs erhalten Sie folgende Einblendung:

Sie müssen, um in dieses Menü zu gelangen, den vierstelligen Geräte-PIN-Code eingeben (Werkseinstellung: „0000“).

Im Anschluss erhalten Sie folgende Einblendung:

In diesem Menü können Sie diverse Beschränkungen/Kindersicherungen einstellen. Die einzelnen Positionen werden mit den

-Tasten angewählt.

Die Änderungen der derzeitigen Einstel-

lungen nehmen Sie mit den - bzw. mit den Ziffern-Tasten vor.

Hauptmenü - Einstellungen

Hauptmenü sperren

Hier wählen Sie aus, ob das Hauptmenü gesperrt werden soll. Wird das Hauptmenü gesperrt, wird beim Aufruf der vierstellige Geräte-PIN-Code abgefragt. Ohne den vierstelligen Geräte-PIN-Code (Werkseinstellung: „0000“) kann das Hauptmenü nicht betrachtet und keine Änderungen an den Geräteeinstellungen vorgenommen werden. Entweder

• Ja oder
• Nein

Receiver sperren

Hier wählen Sie aus, ob der Receiver gesperrt werden soll. Wird der Receiver gesperrt, wird beim Einschalten des Receivers der vierstellige Geräte-PIN-Code abgefragt. Ohne den vierstelligen Geräte-PIN-Code (Werkseinstellung: „0000“) kann der Receiver nicht in Betrieb genommen werden. Entweder

• Ja oder
• Nein

Neues Kennwort (Geräte-PIN-Code) festlegen

Bestätigen Sie die Auswahl mit der OK-Taste. Sie erhalten folgende Einblendung:

Geben Sie mit den Zifferntasten Ihren neuen vierstelligen Geräte-PIN-Code ein. Der Receiver springt automatisch nach der Eingabe der vierten Stelle in die nächste Zeile „PIN Code bestätigen“. Sie müssen zur Sicherheit den neuen vierstelligen Geräte-PIN-Code nochmals eingeben.

Ihr Geräte-PIN-Code wurde geändert.

Bewahren Sie den vierstelligen Geräte-PIN-Code sicher auf, damit Sie jederzeit Zugang zu Ihren Programmen haben, auch wenn Sie ihn einmal vergessen haben sollten.

Sollten Sie das Passwort vergessen haben, müssen Sie sich an Ihren Händler wenden, der Ihren Receiver wieder entsperrt.

Hauptmenü - Einstellungen

Bildschirm-Menü anpassen

Nach Aufruf des Menüs erhalten Sie folgende Einblendung:

Die einzelnen Positionen werden mit den

-Tasten angewählt.

Die Änderungen der derzeitigen Einstel-

lungen nehmen Sie mit den - bzw. mit den Ziffern-Tasten vor.

Sleep Timer

Die Funktion „Sleep Timer“ können Sie nutzen, um dem Receiver eine bestimmte Restlaufzeit vorzugeben, nach deren Ablauf er sich automatisch in den Stand-by-Modus schalten soll.

Wählen Sie hierzu mit den ▶-Tasten „An“ aus. Verlassen Sie das Menü mit der MENU-Taste.

Drücken Sie jetzt die on/off -Taste. Sie bekommen jetzt vom Receiver ein Fenster eingeblendet,

in dem Sie mit den ▶-Tasten die gewünschte Restlaufzeit des Receivers eingeben können. Der Receiver läuft dann ganz normal weiter und schaltet nach dem Ablauf der von Ihnen eingegebenen Restlaufzeit automatisch in den Stand-by-Modus.

Sollten Sie mit der Eingabe der Restlaufzeit nicht spätestens fünf Sekunden nach erscheinen des Fensters beginnen, geht der Receiver automatisch in den Stand-by-Modus.

Anzeigedauer Programm-Meldung (Programm-Information)

Wählen Sie hier aus, wie lange die Programm-Information nach einem Programmwechsel eingeblendet werden soll. Sie können zwischen 1, 2, 3, 4, 5 oder 6 Sekunden wählen.

Anzeigedauer Wiedergabe-Meldung (Wiedergabe-Information)

Wählen Sie hier aus, wie lange die Wiedergabe-Information nach dem Start einer Wiedergabe eingeblendet werden soll. Sie können zwischen 1, 2, 3, 4, 5 oder 6 Sekunden wählen.

Anzeige Lautstärkebalken

Wählen Sie hier aus, ob bei Veränderung der Laustärke über die Receiver-Fernbedienung der Lautstärke-Balken im TV-Bild angezeigt (Auswahl: „An“) oder nicht angezeigt werden soll (Auswahl: „Aus“).

Hauptmenü - Einstellungen

Frontdisplay-Helligkeit

Stellen Sie hier die Helligkeit des Frontdisplays ein. Wählen Sie die für Ihre Umgebung angenehmste Einstellung: Zur Auswahl stehen Ihnen:

• Hell
• Mittel
• Dunkel oder
• Aus (Display wird im Betrieb nicht eingeschaltet/beleuchtet)

Frontdisplay im Stand-by-Modus

Wählen Sie hier aus, ob das Frontdisplay im Stand-by-Modus beleuchtet werden soll. Zum Erreichen des Stand-by-Verbrauches von unter einem Watt muss die Einstellung auf „Aus“ sein.

Frontdisplay-Anzeige im Betrieb

Wählen Sie hier aus, ob das Frontdisplay im Betrieb Ihnen den Namen des aktuell betrachteten Programmes anzeigen soll (Einstellung: „Programmname“) oder ob nach einer kurzen Einblendung nach dem Programmwechsel dauerhaft die Uhrzeit im Frontdisplay angezeigt werden soll (Einstellung: „Uhrzeit“).

EPG-Einstellungen

Nach Aufruf des Menüs erhalten Sie folgende Einblendung:

Die einzelnen Positionen werden mit

den ▲ ▼ -Tasten angewählt. Die Änderungen der derzeitigen Einstellungen

nehmen Sie mit den ▶▶- oder den Ziffern-Tasten vor.

EPG-Aktualisierung

Wählen Sie hier aus, mit welchen Daten der EPG aktualisiert/befüllt werden soll. Um die kompletten Funktionen des Premium-tvtv-EPGs nutzen zu können, muss die Einstellung „tvtv“ sein. Bei der Einstellung „SI“ wird der EPG mit den herkömmlichen, von den Sendern übertragenen SI-Daten befüllt. Diese sind nicht so ausführlich wie die tvtv-EPG-Daten und haben auch keine Reichweite von bis zu 14 Tagen. Bei der Einstellung „Aus“ wird keine nächtliche EPG-Aktualisierung durchgeführt.

Hauptmenü - Einstellungen

EPG-Aktualisierungs-Zeit

Wählen Sie hier die Zeit aus, zu welcher der Receiver die EPG-Daten aktualisieren soll. Da die Aktualisierung bis zu 45 Minuten dauern kann, ist es empfehlenswert, die Aktualisierungszeit in die Nacht zu legen, wenn der Receiver nicht benutzt wird. Der Receiver (muss sich im Stand-by-Modus befinden) schaltet sich aus dem Stand-by-Modus ein und aktualisiert die EPG-Daten. Im Anschluss an die Aktualisierung geht der Receiver wieder in den Stand-by-Modus. Geplante Aufnahmen spielen dabei keine Rolle, die Aktualisierung wird in diesem Fall vom Receiver automatisch zu einem späteren Zeitpunkt nach der Aufnahme durchgeführt.

Start-Bildschirm (EPG)

Wählen Sie hier die Ansicht aus, die Ihnen grundsätzlich beim Start des EPGs angezeigt werden soll. Sie können wählen zwischen der „Jetzt läuft“-Ansicht und der „Vorschau(Programmzeitschrift)“-Ansicht.

Vorlaufzeit für Aufnahmen

Wählen Sie hier die Vorlaufzeit aus, um wieviele Minuten die Aufnahme vor dem, über den EPG eingestellten Start der Aufnahme beginnen soll. Sie können in Ein-Minuten-Schritten zwischen einer Minute bis zu 30 Minuten wählen. Die Aufnahme beginnt um die eingestellte Minutenzahl früher. Dadurch können kleinere Änderungen in der Sendezeit aufgefangen werden.

Nachlaufzeit für Aufnahmen

Wählen Sie hier die Nachlaufzeit aus, um wieviele Minuten die Aufnahme nach der, über den EPG eingestellten Aufnahmestoppzeit enden soll. Sie können in Ein-Minuten-Schritten zwischen einer Minute bis zu 30 Minuten wählen. Die Aufnahme endet um die eingestellte Minutenzahl später. Dadurch können kleinere Änderungen in der Sendezeit aufgefangen werden.

Hauptmenü - Einstellungen

PVR (Aufnahme)-Einstellungen

Nach Aufruf des Menüs erhalten Sie folgende Einblendung:

Die einzelnen Positionen werden mit

den ▲ ▼ -Tasten angewählt. Die Änderungen der derzeitigen Einstellungen

nehmen Sie mit den ▶-Tasten vor.

Automatisches Timeshift

Wählen Sie hier, ob das automatische Timeshift ein- bzw. ausgeschaltet werden soll. Im Zustand „Ein“ nimmt der Receiver automatisch im Hintergrund die von Ihnen gerade betrachtete Sendung ab dem Umschalten auf dieses Programm auf.

Sie können dann bei manuellem Aufnahme-Start entscheiden, ob Sie die Sendung ab dem aktuellen Zeitpunkt aufnehmen wollen oder die Sendung seit dem Umschalten auf dieses Programm aufnehmen wollen. Dies hat den Vorteil, dass Sie den betrachteten Teil der Sendung vor der Entscheidung zur Aufnahme nicht verlieren! Im Zustand „Aus“ können Sie die Sendung erst ab dem Aufnahme-Start aufnehmen und verlieren den vor dem Aufnahme-Start gesehenen Teil der Sendung. Siehe dazu auch Kapitel „Grundbedienung“, „Automatisches Timeshift“.

Standard-Aufnahmedauer

Wählen Sie hier die Standard-Aufnahmedauer. Sollte in den Programm-Informationen keine Start- und Endzeit für die aufzunehmende Sendung vorhanden sein, wird vom Receiver automatisch die hier eingestellte Standard-Aufnahmedauer eingestellt. Sie können in 30-Minuten-Schritten von 30 Minuten bis zu 3 Stunden wählen.

Hauptmenü - Einstellungen

Media-Center-Einstellungen

Nach Aufruf des Menüs erhalten Sie folgende Einblendung:

Die einzelnen Positionen werden mit

den ▲ ▼ -Tasten angewählt. Die Änderungen der derzeitigen Einstellungen

nehmen Sie mit den ▶-Tasten vor.

Simple MP3 Mode

Hier können Sie mit den ▶▶-Tasten den „Simple MP3 Mode“ wählen (An/Aus). Diese Einstellung benötigen Sie, wenn der Receiver im Zusammenspiel mit dem von Ihnen verwendeten UPnP-Server, Probleme mit der Wiedergabe von MP3-Dateien hat.

MP3-Player Bildschirmschoner

Hier können Sie mit den -Tasten den „MP3-Player Bildschirmschoner“ wählen (An/Aus). Es wird Ihnen bei der Auswahl „An“ bei Wiedergabe von MP3-Dateien nur die Wiedergabeinfo der aktuell wiedergegebenen Datei angezeigt. Die Wiedergabeinfo wechselt ca. alle fünf Sekunden ihre Position.

Autom. Prog.-Namen-Aktualisierung

Hier können Sie mit den ▶▶-Tasten einstellen, ob bei einer Namensänderung eines Programmes, der Receiver automatisch den Namen des Programmes in der Programmliste ändern soll (Einstellung: „An“). Bei Einstellung „Aus“, wird der alte Programmname beibehalten.

Antenne & Satelliten

Nach Aufruf des Menüs erhalten Sie folgende Einblendung:

Sie haben verschiedene Menüs zur Auswahl:

• Sat-Finder
• Tuner-Konfiguration
• Satelliten bearbeiten
• Transponder bearbeiten

Wählen Sie das gewünschte Menü mit den

- Tasten aus und bestätigen Sie die Auswahl mit der

OK-Taste.

Hauptmenü - Einstellungen

Sat-Finder

Nach Aufruf des Menüs erhalten Sie folgende Einblendung:

Sollten Sie zum Einstellen Ihres Parabolspiegels kein Messgerät zur Verfügung haben, können Sie den Sat-Finder als kleine Hilfe zur Ausrichtung verwenden.

Der Sat-Finder ist aber kein vollwertiger Ersatz für ein Messgerät.

Die einzelnen Positionen werden mit den

▲▼-Tasten angewählt. Die Änderungen der derzeitigen Einstellungen nehmen Sie mit den oder den Zifferntasten vor.

Satellit und Position

Wählen Sie den Satelliten aus, auf dem sich der zu testende Transponder befindet. Beachten Sie dabei, dass Ihre Empfangsanlage auch auf diese/n Satelliten ausgerichtet sein muss.

Frequenz

Wählen Sie mit den ▶▶- (Transponder-Frequenz bereits gespeichert) oder den Zifferntasten (falls Transponder-Frequenz noch nicht gespeichert ist) die Transponder-Frequenz aus, die getestet werden soll. Rechts unten in der Einblendung zeigt Ihnen der Receiver die aktuelle Signalestärke und -qualität des gewählten Transponders an.

Die Auswahlpunkte „DVB-Typ“, „FEC“, „Polarisation“ und „Symbol-Rate“ müssen nur bei einem noch nicht gespeicherten Transponder angegeben werden.

DVB-Typ

Wählen Sie hier aus, ob auf dem gewünschten Transponder Standard-Programme (DVB-S (SD)) oder HDTV-Programme (DVB-S2 (HDTV)) empfangen werden sollen.

FEC

Wählen Sie die zu treffende Fehlerrate (Viterbi-Rate) aus. Bei DVB-S(SD)-Transpondern brauchen Sie die Fehlerrate nicht angeben. Es erscheint fix „Automatisch“. Bei DVB-S2(HD)-Transpondern müssen Sie die richtige Fehlerrate angeben. Entweder QPSK 1/2, 2/3, 3/4, 3/5, 4/5, 5/6, 8/9, 9/10 oder 8PSK 2/3, 3/4, 3/5, 5/6, 8/9 oder 9/10.

Polarisation

Wählen Sie die richtige Polarisation aus (horizontal oder vertikal).

Symbol-Rate

Geben Sie mit den Zifferntasten die entsprechende Symbol-Rate ein.

Hauptmenü - Einstellungen

Tuner-Konfiguration

Da die Tuner-Konfiguration sehr umfangreich ist, haben wir diese in einem eigenem Kapitel beschrieben. Siehe dazu Kapitel „Tuner-Konfiguration“

Satelliten bearbeiten

Nach Aufruf des Menüs erhalten Sie folgende Einblendung:

Die einzelnen Positionen werden mit den

-Tasten angewählt.

Die Untermenüs werden, falls erforderlich,

mit der OK-Taste aufgerufen.

Die Änderungen der derzeitigen Einstel-

lungen nehmen Sie mit den ◀▶- oder den Zifferntasten vor.

Die Einstellungen der Satelliten sollten von einem Fachmann für die vorhandene Empfangsanlage durchgeführt werden. Führen Sie diese Einstellungen nur dann selber durch, wenn Sie mit den Gegebenheiten Ihrer Empfangsanlage bestens vertraut sind.

Satellitenname

Wählen Sie hier den Satelliten aus, den Sie bearbeiten/löschen oder dessen Namen Sie ändern möchten. Durch Drücken der

-Taste können Sie sich hier eine Liste im Receiver gespeicherten Satelliten

anzeigen lassen. Wählen Sie mit den Tasten den gewünschten Satelliten aus und bestätigen Sie Ihre Auswahl mit der

-Taste.

Hauptmenü - Einstellungen

Frequenz

Wählen Sie hier den gewünschten Transponder aus. Durch Drücken der

OK -Taste können Sie sich hier eine Liste der zu diesem Satelliten im Receiver gespeicherten Transponder anzeigen

lassen. Wählen Sie mit den -Tasten den gewünschten Transponder aus und

bestätigen Sie Ihre Auswahl mit der Taste.

Symbol-Rate

Die Symbol-Rate ist jedem gespeicherten Transponder fest zugeordnet und kann nicht verändert werden.

Polarisation

Die Polarisation ist jedem gespeicherten Transponder fest zugeordnet und kann nicht verändert werden.

Längengrad

Der Längengrad ist jedem gespeicherten Satelliten fest zugeordnet und kann nicht verändert werden.

Neuen Satelliten hinzufügen

Durch Drücken der OK-Taste können Sie die Eingabe-Maske für einen neuen zu speichernden Satelliten aufrufen. Sie erhalten folgende Einblendung:

Satellitenname:

Geben Sie mit Hilfe der Zifferntasten den Namen des neuen Satelliten ein. Die Eingabe von alphanumerischen Zeichen erfolgt wie unter „Bedienungshinweise“, „Alphanumerische Eingaben“ beschrieben.

Längengrad eingeben:

Wechseln Sie im Anschluss auf das Eingabefeld „Längengrad“ und geben Sie hier mit Hilfe der Zifferntasten den gewünschten Längengrad ein. Mit Hilfe der ▶-Tasten können Sie zwischen Ost (E) und West (W) wählen.

Hauptmenü - Einstellungen

Band:

Wählen Sie hier mit Hilfe der ▶-Tasten das für den neuen Satelliten richtige Band aus.

Wenn Sie alle Einstellungen getätigt haben, drücken Sie die OK-Taste, um den neuen Satelliten zu speichern.

Satelliten löschen

Durch Drücken der OK-Taste wird der aktuell gewählte Satellit gelöscht. Sie müssen zur Sicherheit das Löschen des

Satelliten nochmals mit der bestätigen.

Satellitenname bearbeiten

Durch Drücken der OK-Taste erhalten Sie eine Eingabe-Maske, in der Sie den Namen des aktuell gewählten Satelliten ändern können. Geben Sie mit Hilfe der Ziffern-tasten den neuen Namen des Satelliten ein. Die Eingabe von alphanumerischen Zeichen erfolgt wie unter „Bedienungshinweise“, „Alphanumerische Eingaben“ beschrieben.

Transponder bearbeiten

Nach Aufruf des Menüs erhalten Sie folgende Einblendung:

Die einzelnen Positionen werden mit den ▲ ▼ - Tasten angewählt. Die Untermenüs werden, falls

erforderlich, mit der OK-Taste aufgerufen. Die Änderungen der derzeitigen Einstellungen nehmen

Sie mit den □▶- oder den Zifferntasten vor.

Die Einstellungen der Transponder sollten von einem Fachmann für die vorhandene Empfangsanlage durchgeführt werden. Führen Sie diese Einstellungen nur dann selber durch, wenn Sie mit den Gegebenheiten Ihrer Empfangsanlage bestens vertraut sind.

Hauptmenü - Einstellungen

Satellitenname

Wählen Sie hier den Satelliten aus, dessen Transponder Sie bearbeiten/löschen oder dem Sie einen neuen Transponder hinzufügen möchten.

Durch Drücken der OK-Taste können Sie sich hier eine Liste der im Receiver gespeicherten Satelliten anzeigen lassen.

Wählen Sie mit den -Tasten den gewünschten Satelliten aus und bestätigen Sie Ihre Auswahl mit der

OK-Taste.

Frequenz

Wählen Sie hier den zu bearbeitenden/löschenden Transponder aus. Durch

Drücken der OK-Taste können Sie sich hier eine Liste der zu diesem Satelliten im Receiver gespeicherten Transponder

anzeigen lassen. Wählen Sie mit den -Tasten den gewünschten Transponder aus und bestätigen Sie Ihre Auswahl mit der

OK-Taste.

Symbol-Rate

Die Symbol-Rate ist jedem gespeicherten Transponder fest zugeordnet und kann nicht verändert werden.

Polarisation

Die Polarisation ist jedem gespeicherten Transponder fest zugeordnet und kann nicht verändert werden.

Hauptmenü - Einstellungen

Transponder bearbeiten

Durch Drücken der OK-Taste erhalten Sie eine Eingabe-Maske, in der Sie die Einstellungen des zuvor gewählten Transponders bearbeiten/ändern können.

Frequenz:

Hier wird Ihnen der gewählte zu bearbeitende Transponder angezeigt. Die Transponder-Frequenz kann nicht verändert werden.

DVB-Typ:

Wählen Sie hier aus, ob über den gewählten Transponder Standard (DVB-S(SD))- oder HDTV-Programme (DVB-S2(HD)) empfangen werden sollen.

Fehlerrate:

Die Fehlerrate müssen Sie nur dann angeben, wenn es sich um einen Transponder zum Empfang von HDTV-Programmen handelt (DVB-S2 (HD)). Sie können zwischen folgenden Fehlerraten wählen: QPSK 1/2, 2/3, 3/4, 3/5, 4/5, 5/6, 8/9, 9/10 oder 8PSK 2/3, 3/4, 3/5, 5/6, 8/9 oder 9/10.

Polarisation:

Wählen Sie hier die für den gewählten Transponder zu treffende Polarisation aus. Entweder „Horizontal“ oder „Vertical“.

Symbol-Rate:

Geben Sie mit den Zifferntasten die entsprechende Symbol-Rate ein.

Wenn Sie alle Einstellungen getätigt haben, drücken Sie die OK-Taste, um die Änderungen zu speichern.

Hauptmenü - Einstellungen

Neuen Transponder hinzufügen

Durch Drücken der OK-Taste können Sie die Eingabe-Maske für einen neuen zu speichernden Transponder aufrufen. Sie erhalten folgende Einblendung:

Frequenz:

Geben Sie mit Hilfe der Zifferntasten die Übertragungsfrequenz des neuen Transponders ein.

DVB-Typ:

Wählen Sie hier aus, ob über den gewählten Transponder Standard (DVB-S(SD))- oder HDTV-Programme (DVB-S2(HD)) empfangen werden sollen.

Fehlerrate:

FEC

Wählen Sie die zu treffende Fehlerrate (Viterbi-Rate) aus. Bei DVB-S(SD)-Tranpondern brauchen Sie die Fehlerrate nicht angeben. Es erscheint fix „Automatisch“. Bei DVB-S2(HD)-Transpondern müssen Sie die richtige Fehlerrate angeben. Entweder QPSK 1/2, 2/3, 3/4, 3/5, 4/5, 5/6, 8/9, 9/10 oder 8PSK 2/3, 3/4, 3/5, 5/6, 8/9 oder 9/10.

Polarisation:

Wählen Sie hier die für den gewählten Transponder zu treffende Polarisation aus. Entweder „Horizontal“ oder „Vertical“.

Symbol-Rate:

Geben Sie mit den Zifferntasten die entsprechende Symbol-Rate ein.

Wenn Sie alle Einstellungen getätigt haben, drücken Sie die OK-Taste, um den neuen Transponder zu speichern.

Transponder löschen

Durch Drücken der OK-Taste wird der aktuell gewählte Transponder gelöscht. Sie müssen zur Sicherheit das Löschen

des Transponders nochmals mit der OK-Taste bestätigen.

Hauptmenü - Schnittstellen (CI, Festplatte und Netzwerk)

Nach Aufruf des Menüs erhalten Sie folgende Einblendung:

Sie haben verschiedene Menüs zur Auswahl:

• Common Interface
• Festplatten-Management
• Netzwerkeinstellungen

Wählen Sie das gewünschte Menü mit den

-Tasten aus und bestätigen Sie die

Auswahl mit der OK-Taste.

Common Interface

Wichtige Hinweise

Beachten Sie unbedingt die Bedienungshinweise Ihres Pay-TV-Anbieters und die der Smartcard und dem CA-Modul beiliegenden Anweisungen!

Smartcards und CA-Module sind nicht im Lieferumfang enthalten!

Die Karten und Module werden von den jeweiligen Pay-TV-Anbietern herausgegeben und enthalten die Teilnehmerdaten und Daten zu den entsprechenden, bezahlten Programmen. Diese Programme sind grundsätzlich verschlüsselt.

Wenden Sie sich an den Pay-TV-Anbieter, wenn Sie an einem Pay-TV-Kanal interessiert sind.

Für den Einsatz der Smartcard in das CA-Modul sind Sie verantwortlich!

In das CA-Modul wird die käuflich erworbene Smartcard des Pay-TV-Anbieters eingeschoben, die jeweils für eine Verschlüsselungstechnik geeignet ist.

Bewahren Sie die Karte sowie den PIN-Code bei Nichtgebrauch sicher auf!

Hauptmenü - Schnittstellen (CI, Festplatte und Netzwerk)

Einsetzen der Smartcard und des CA-Modules

Einsetzen des CA-Modules in das CI

Das Common Interface (CI) ^③ des UFS 912 ist für die Aufnahme von zwei CA-Modulen (Conditional Access) geeignet. Diese beiden CI-Steckplätze befinden sich links an der Vorderseite (hinter der Blende).

Das CA-Modul ② nimmt die Smartcard ① auf (Chipkontakte zeigen nach oben und zur Buchsenleiste)

und wird anschließend in einen der beiden CI-Steckplätze ③ geschoben.

Das Einsetzen der Smartcard in das CA-Modul muss ohne großen Kraftaufwand gelingen. Dies gilt auch für das CA-Modul im CI-Steckplatz! Wenden Sie keine Gewalt an und beachten Sie die der Smartcard und dem CA-Modul beiliegenden Anleitungen.

Zum Entnehmen des Modules drücken Sie den jeweiligen Auswurfknopf ④.

Welche Conditional Access-Module sich in den CI-Schächten des UFS 912 befinden bzw. welche Smartcard sich in welchem CA-Modul befindet, erfahren Sie im „Hauptmenü“, „Schnittstellen“ und das Menü „Common

Interface" mit Bestätigung durch die OK-Taste.

Die folgenden Darstellungen sind vom Modul und der Karte abhängig und somit nur als Beispiel gedacht:

Hauptmenü - Schnittstellen (CI, Festplatte und Netzwerk)

Mit der OK-Taste gelangen Sie in das vom CA-Modul erzeugte Menü:

Über dieses Menü erhalten Sie mit Ihrer Karte und mit Ihrem PIN-Code Zugriff auf die verschiedenen Programme Ihres Pay-TV-Anbieters.

Hier wurde als Beispiel „CryptoWorks“ gewählt. Die Angaben für jedes CA-Modul können unterschiedlich sein. Beachten Sie in jedem Fall die Hinweise Ihres Pay-TV-Anbieters (Provider)!

Hinweis: Die Einblendungen des Modules können auch in englischer Sprache erscheinen, selbst wenn Sie Deutsch als Menü-Sprache für den Receiver gewählt haben, da das Menü vom Modul generiert wird!

Mehrfach-Entschlüsselung

Falls Ihr CA-Modul mehrere Programme entschlüsseln kann, können Sie mit den ▶▶-Tasten wählen, ob immer nur ein Programm (Aus) oder mehrere gleichzeitig (Ein) entschlüsselt werden sollen. Diese Funktion ist für „AlphaCrypt“-Module optimiert und kann bei anderen Modulen zu Fehlfunktionen führen.

Bei der Auswahl „Aus“ können Sie, bei unverschlüsselter Aufzeichnung eines verschlüsselten Programmes, keine weiteren verschlüsselten Programme des gewählten Transponders mit dem verwendeten CA-Modul unverschlüsselt betrachten.

Bei der Auswahl „Ein“ können Sie, bei Aufzeichnung eines verschlüsselten Programmes, weitere verschlüsselte Programme des verwendeten CA-Moduls und des aktuell gewählten Transponders betrachten. Wieviele weitere verschlüsselte Programme Sie betrachten können, hängt von Ihrem verwendetem CA-Modul ab.

Hauptmenü - Schnittstellen (CI, Festplatte und Netzwerk)

Hinweis für Conax-, SECA-, Viaccess- und CryptoWorks-Anwender:

Bitte beachten Sie, dass die Programm-Anbieter die Freischaltung von Pay-TV-Karten bei monatlichen Freigabe-Intervallen unterschiedlich vornehmen. Die Freischaltung kann deshalb einige Tage vor oder nach dem Monatswechsel erfolgen. Während dieser Freischaltzeit muss sich das CA-Modul mit Karte im Schacht befinden und der Receiver eingeschaltet sowie auf den gebuchten Pay-TV-Kanal eingestellt sein. Beachten Sie auch die Hinweise des Pay-TV-Anbieters.

Sollte die Freischaltung Ihrer Pay-TV-Karte trotzdem nicht erfolgen, empfehlen wir Ihnen, das CA-Modul mit Karte bei eingeschaltetem Gerät kurz aus dem Geräteschacht zu ziehen und wieder einzuschieben.

Dieser Hinweis hat nichts mit den Geräte-Eigenschaften zu tun, sondern soll Ihnen als Hilfe dienen.

Festplatten-Management

Nach Aufruf des Menüs erhalten Sie folgende Einblendung:

Sie haben folgende Auswahl-Möglichkeiten:

• Aufnahmen-Archiv formatieren (löschen)
• Medien-Archiv formatieren (löschen)
• Archiv-Festplatte erstellen *)

Die ersten beiden Funktionen können Sie erst dann nutzen, wenn bereits eine Archiv-Festplatte erstellt/eingerichtet worden ist.

Gelöschte Daten können nicht wiederhergestellt werden und sind unwiderruflich gelöscht!

Wählen Sie die gewünschte Aktion mit den ▲ ▼ -Tasten aus.

Aufnahmen-Archiv formatieren

Durch Drücken der OK-Taste werden alle auf der angeschlossenen Festplatte gespeicherten Aufnahmen (TV und Radio) unwiderruflich gelöscht. Sie müssen zur Sicherheit das Löschen nochmals mit der

OK-Taste bestätigen.

Hauptmenü - Schnittstellen (CI, Festplatte und Netzwerk)

Medien-Archiv formatieren

Durch Drücken der OK-Taste werden alle auf der angeschlossenen Festplatte im eingerichteten Medien-Bereich gespeicherten JPEG- und MP3-Dateien unwiderruflich gelöscht. Sie müssen zur Sicherheit das Löschen nochmals mit der

OK-Taste bestätigen.

Archiv-Festplatte erstellen

Durch Drücken der OK-Taste können Sie eine Archiv-Festplatte einrichten (siehe „Anschluss und Inbetriebnahme“, „Erst-Installation“, „Archiv-Festplatte einrichten“).

Um mit dem UFS 912 Aufnahmen tätigen, die Timeshift- und Aufnahme-Archiv-Funktion nutzen zu können, müssen Sie eine externe Festplatte an der Geräte-Rückseite (USB) an den Receiver anschließen und einrichten.

Netzwerk-Einstellungen

Nach Aufruf des Menüs erhalten Sie folgende Einblendung:

Diese Einstellungen müssen Sie nur dann vornehmen, wenn der Receiver in ein Netzwerk eingebunden ist oder über ein gekreuztes Netzwerk-Kabel mit dem PC/Laptop verbunden werden soll.

Bei der im Receiver verwendeten Ethernet-Schnittstelle handelt es sich um eine 10/100 Base-T-Ethernet-Schnittstelle.

Möchten Sie Ihren Receiver mit einem DHCP-Server verbinden, wählen Sie mit den Einstellung „Ein“. Soll Ihr Receiver direkt mit einem PC oder Laptop verbunden werden, muss die Einstellung bei DHCP „Nein“ sein.

Hauptmenü - Schnittstellen (CI, Festplatte und Netzwerk)

DHCP „Ein“ (DHCP-Server/Router)

DHCP „Aus“ (Hub/Switch/Direkte Verbindung zu PC oder Laptop)

Die einzelnen Positionen werden mit den ▲ ▼-Tasten angewählt. Die Änderungen der derzeitigen Einstellungen nehmen Sie mit den ◀ ▶ - oder den Ziffern-Tasten vor.

Wählen Sie mit den ▲ ▼ -Tasten das Feld „IP-Adresse beziehen“ an und bestätigen Sie den Start mit der OK -Taste.

Ihr DHCP-Server weist nun dem Receiver eine IP-Adresse zu. Sobald der Receiver seine IP-Adresse vom DHCP-Server bezogen hat (IP-Adresse wird angezeigt),

wechseln Sie das Feld „Speichern“ und bestätigen

Sie mit der OK-Taste.

Sollte bei der Einstellung „DHCP Ein“ keine Verbindung zwischen Receiver und DHCPServer/Router möglich sein, wechseln Sie die Einstellung auf „DHCP Aus“ und führen Sie die Einstellung gemäß Beschreibung (DHCP „Aus“) durch.

Nehmen Sie die Einstellungen für Ihr Netzwerk wie benötigt vor. Wenn Sie alle Einstellungen getätigt haben, wechseln Sie auf das Feld „Speichern“ und bestätigen Sie mit der OK-Taste.

Konfigurationsbeispiel:

Receiver:

IP-Adresse: 192.168.1.16

Subnetzmaske: 255.255.255.0

PC/Laptop:

IP-Adresse: 192.168.1.10

Subnetzmaske: 255.255.255.0

Hauptmenü - Schnittstellen (CI, Festplatte und Netzwerk)

Hinweis: Beachten Sie hierzu auch unsere Anschlussbeispiele zur Netzwerkfunktion am Ende dieser Anleitung sowie die Hinweise, die wir Ihnen zu diesem Thema im Internet unter „www.kathrein.de“ „Service“ → „Software und Download“ → „Receiver“ → „UFS 912“ zur Verfügung stellen.

Für die Verbindung des Receivers mit einem geeigneten FTP-Programm beachten Sie folgendes:

Benutzername: root

Passwort: 0000

Sie benötigen diese beiden Komponenten, um über Ihr FTP-Programm Zugriff auf den Receiver zu erhalten.

Das Passwort ist die Geräte-PIN des Receivers. Diese wird im Menü „Kindersicherung“ eingestellt. Werkseinstellung ist „0000“.

Hauptmenü - Anwendungen

Änderungen an der Software des Receivers sowie die Verwendung von Applikationen, die nicht durch die Firma Kathrein zur Verfügung gestellt wurden, führen zum Verlust des Gewährleistungsanspruches! Die Kosten für Versand und Reparatur an Receivern, die durch das Verwenden von Software und Applikationen verursacht wurden, die nicht von der Firma Kathrein zur Verfügung gestellt wurden, sind von Ihnen selbst zu tragen!

Verwenden Sie deshalb für Ihren Receiver ausschließlich Software und Applikationen, die von der Firma Kathrein zum Download über Satellit oder über deren Internetseite (www.kathrein.de) zur Verfügung gestellt wird.

In diesem Menü werden Anwendungen (Applikationen) angezeigt, die auf Ihrem UFS 912 installiert sind. Sie können diese Anwendungen in diesem Menü starten und beenden. Folgen Sie dazu den Einblendungen bzw. Erläuterung des Menüs.

Anwendungen

Der Aufruf des Anwendungen-Menüs erfolgt über das Hauptmenü. Drücken Sie zuerst

die MENU-Taste, wählen Sie im Anschluss

mit den ▲ ▼ -Tasten „Anwendungen“ aus und bestätigen Sie den Aufruf des

Menüs mit der OK-Taste. Sie erhalten folgende Einblendung (Beispiel):

Wählen Sie mit den ▲ ▼ -Tasten die zu ändernde Einstellung aus und nehmen Sie

die Änderungen mit den □-Tasten vor.

- FTP bei Receiver-Start starten:

Wählen Sie hier aus, ob beim Receiver-Start „FTP“ aktiviert werden soll

- 4-GB-Datei-Begrenzung:

Wählen Sie hier aus, ob die 4-GB-Datei-Begrenzung (benötigt für FAT32-Partitionen) ein-/ausgeschaltet werden soll. Wird diese Begrenzung ausgeschaltet, so können Aufzeichnungen per Netzwerk als eine Datei (> 4 GB) zum PC übertragen werden. Dies setzt aber voraus, dass die PC-Festplatte in NTFS formatiert ist

- UPnP-Server bei Receiver-Start starten

Wählen Sie hier aus, ob beim Receiver-Start der interne „UPnP-Server“ des Receivers aktiviert werden soll

Mit der OK- oder der BACK-Taste können Sie die Einstellungen wieder verlassen.

Hauptmenü - Spracheinstellungen

Nach Aufruf des Menüs erhalten Sie folgende Einblendung:

Wählen Sie die gewünschte Menüsprache mit den ▲ ▼ -Tasten aus und bestätigen Sie Ihre Auswahl mit der OK -Taste.

Es stehen Ihnen folgende Sprachen zur Auswahl: Deutsch, Englisch, Französisch, Italienisch, Spanisch, Tschechisch, Holländisch, Polnisch, Türkisch und Russisch.

Die gewählte Menüsprache wird mit einem Häkchen gekennzeichnet. Mit der Hauptemenü zurück. BACK-Taste kehren Sie zum

Tuner-Konfiguration

Das Hauptmenü wird mit der MENU -Taste aufgerufen. Sie erhalten folgende Einblendung:

Die Einstellungen der Tuner-Konfiguration sollten von einem Fachmann für die vorhandene Empfangsanlage durchgeführt werden.

Einstellungen an der Tuner-Konfiguration sollten Sie nur dann selber durchführen, wenn Sie mit den Gegebenheiten Ihrer Empfangsanlage bestens vertraut sind.

Sie können die Tuner-Konfiguration für folgende Empfangsanlagen-Arten durchführen:

• Einfaches LNB
• DiSEqC ^TM 1.0
• DiSEqC™ 1.1
• Einkabel-System (UAS 481)
• Einkabel-System (EXR/EXU/User) oder
• Drehantenne (DiSEqC™1.2/DiSEqC™1.3)

Wählen Sie die gewünschte Tuner-Konfigurationsart mit den ▲ ▼-Tasten aus und bestätigen Sie Ihre Auswahl mit der OK-Taste.

Fahren Sie jetzt mit der Erklärung der jeweiligen von Ihnen gewählten Empfangsart in der Tuner-Konfiguration fort.

Tuner-Konfiguration

Einfaches LNB

Die einzelnen Positionen werden mit den ▲ ▼-Tasten angewählt. Die Untermenüs werden, falls erforderlich, mit der OK-Taste aufgerufen. Die Änderungen der derzeitigen Einstellungen nehmen Sie mit den ◀ ▶ - oder den Zifferntasten vor.

Sie erhalten folgende Einblendung:

Satellit und Position

Drücken Sie die OK-Taste, um sich eine Einblendung mit allen vorprogrammierten Satelliten anzeigen zu lassen. Wählen Sie

hier mit den -Tasten den Satelliten aus, der im Signal am Tuner vorhanden ist und bestätigen Sie Ihre Auswahl mit der

OK-Taste.

LNB-Typ:

Sollte in Ihrer Empfangsanlage kein Universal-LNB verwendet werden, wählen Sie mit den ▼▶-Tasten den in Ihrer Empfangsanlage verwendeten LNB-Typen aus. Sie können zwischen folgenden LNB-Arten wählen:

• Universal
• Einfaches oder
• Benutzerdefiniert

LNB-Frequenz (MHz):

Diese Angaben müssen Sie nur machen, wenn Ihr LNB-Typ kein Universal-LNB ist. Die benötigten Angaben variieren zwischen den Einstellungen „Einfaches“ und „Benutzerdefiniert“. Beachten Sie dazu auch die Ihrem LNB beigelegte Dokumentation.

• Auswahl „Einfach“-LNB: Geben Sie die LNB-Frequenz mit Hilfe der Zifferntasten ein
• Auswahl „Benutzerdefiniert“: Drücken Sie die OK-Taste, um die benötigte Low-, High- und Grenzfrequenz eingeben zu können. Die Eingabe erfolgt mit den Zifferntasten

Tuner-Konfiguration

Test-Transponder:

Wählen Sie das Auswahlfeld „Test-Transponder“ an. Hier können Sie einen Transponder auswählen, um anhand des Signalestärke- und Signalqualitätsbalkens zu kontrollieren, ob Ihre Einstellungen korrekt sind.

Wenn Sie alle Einstellungen für diesen Satelliten vorgenommen haben, drücken Sie zwei Mal die BACK-Taste. Sie erhalten folgende Einblendung:

Drücken Sie die OK-Taste um Ihre Einstellungen zu speichern oder die BACK-Taste, um ohne zu Speichern das Menü „Tuner-Konfiguration“ wieder zu verlassen.

DiSEqC™1.0

Die einzelnen Positionen werden mit den ▲▼-Tasten angewählt. Die Untermenüs werden, falls erforderlich, mit der OK-Taste aufgerufen. Die Änderungen der derzeitigen Einstellungen nehmen Sie

mit den ▶▶- oder den Zifferntasten vor.

Sie erhalten folgende Einblendung:

Anzahl Satelliten

Wählen Sie hier mit den □-Tasten aus, wieviele Satelliten (max. vier) Sie mit Ihrer Empfangsanlage empfangen.

Wählen Sie mit den ▲▼-Tasten die Zeile „Satellit 1:“ an und drücken Sie die .OK -Taste, um in die Einstellungen für den ersten Satelliten zu gelangen.

Tuner-Konfiguration

Sie erhalten folgende Einblendung:

Satellit und Position:

Drücken Sie die OK-Taste, um sich eine Einblendung mit allen vorprogrammierten Satelliten anzeigen zu lassen. Wählen Sie hier mit den -Tasten den (ersten) Satelliten aus, der im Signal am Tuner vorhanden ist und bestätigen Sie Ihre Auswahl mit der OK-Taste.

LNB-Typ:

Sollte in Ihrer Empfangsanlage kein Universal-LNB verwendet werden, drücken Sie die OK-Taste, um in die Einstellungen für das LNB zu kommen. Sie können zwischen folgenden LNB-Arten wählen:

- Universal

- Einfaches oder

- Benutzerdefiniert

Bei der Auswahl „Universal“ brauchen Sie keine weiteren Einstellungen zu tätigen. Bei der Einstellung „Einfach“ müssen Sie die Low-Frequenz manuell eingeben. Beachten Sie hierzu die Unterlagen Ihres LNBs.

Bei der Auswahl „Benutzerdefiniert“ müssen Sie alle Frequenzbereiche, für die Ihr LNB konfiguriert wurde, manuell einstellen. Beachten Sie hierbei die Unterlagen Ihres LNBs. Wählen Sie den zu ändernden

Frequenzbereich aus und stellen Sie die für Ihr LNB richtigen Werte mit den ▶- oder den Zifferntasten ein. Wenn Sie alle Einstellungen getätigt haben, drücken Sie die OK-Taste.

DiSEqC™-Wiederholung:

Die Einstellung, wie oft der DiSEqC™-Befehl wiederholt werden muss, hängt von der Konfiguration Ihrer Empfangsanlage ab. Beachten Sie hierzu die Dokumentation Ihrer Empfangsanlage oder ziehen Sie einen Fachmann hinzu.

- Aus DiSEqC ^TM -Befehl wird nicht wiederholt

- 1 DiSEqC™-Befehl wird ein Mal wiederholt

- 2 DiSEqC™-Befehl wird zwei Mal wiederholt oder

- 3 DiSEqC™-Befehl wird drei Mal wiederholt

Tuner-Konfiguration

Test-Transponder:

Wählen Sie das Auswahlfeld „Test-Transponder“ an. Hier können Sie einen Transponder auswählen, um anhand des Signalestärke- und Signalqualitätsbalkens zu kontrollieren, ob Ihre Einstellungen korrekt sind.

Wenn Sie alle Einstellungen für diesen Satelliten vorgenommen haben, drücken Sie die BACK-Taste. Nehmen Sie jetzt auf die gleiche Art und Weise wie für den ersten Satelliten, die Einstellungen für die von Ihnen zuvor gewählte Anzahl an Satelliten vor (Beispiel: „Satellit 2:“, „Satellit 3:“ und „Satellit 4:“) vor. Wenn Sie die Einstellungen für alle von Ihnen gewünschten Satelliten vorgenommen haben, drücken Sie

zwei Mal die BACK -Taste. Sie erhalten folgende Einblendung:

Drücken Sie die OK-Taste, um Ihre Einstellungen zu speichern oder die BACK-Taste, um ohne zu Speichern das Menü „Tuner-Konfiguration“ wieder zu verlassen.

DiSEqC ^TM 1.1

Die einzelnen Positionen werden mit den ▲▼-Tasten angewählt. Die Untermenüs werden, falls erforderlich, mit der OK-Taste aufgerufen. Die Änderungen der derzeitigen Einstellungen nehmen Sie

mit den □▶- oder den Zifferntasten vor.

Sie erhalten folgende Einblendung:

Anzahl (Nummer) der Satelliten

Nehmen Sie hier die Einstellungen für die 64 möglichen Satelliten vor. Wählen Sie die zu bearbeitende Satellitenposition (1-64) aus (im Beispiel rechts ist die erste Position mit dem Satelliten „ASTRA 19.2° Ost“ gewählt).

Wählen Sie mit den ▲ ▼-Tasten die Zeile „Satellit 1:“ an und drücken Sie die OK-Taste, um in die Einstellungen/Auswahl für den ersten Satelliten zu gelangen.

Tuner-Konfiguration

Sie erhalten folgende Einblendung:

Satellit und Position:

Drücken Sie die OK-Taste, um sich eine Einblendung mit allen vorprogrammierten Satelliten anzeigen zu lassen. Wählen Sie hier mit den -Tasten den (ersten) Satelliten aus, der im Signal am Tuner vorhanden ist und bestätigen Sie Ihre Auswahl mit der OK-Taste.

LNB-Typ:

Sollte in Ihrer Empfangsanlage kein Universal-LNB verwendet werden, drücken Sie die OK-Taste, um in die Einstellungen für das LNB zu kommen. Sie können zwischen folgenden LNB-Arten wählen:

• Universal
• Einfaches oder
• Benutzerdefiniert

Bei der Auswahl „Universal“ brauchen Sie keine weiteren Einstellungen zu tätigen. Bei der Einstellung „Einfach“ müssen Sie die Low-Frequenz manuell eingeben. Beachten Sie hierzu die Unterlagen Ihres LNBs.

Bei der Auswahl „Benutzerdefiniert“ müssen Sie alle Frequenzbereiche, für die Ihr LNB konfiguriert wurde, manuell einstellen. Beachten Sie hierbei die Unterlagen Ihres LNBs. Wählen Sie den zu ändernden

Frequenzbereich aus und stellen Sie die für Ihr LNB richtigen Werte mit den ▶- oder den Zifferntasten ein. Wenn Sie alle Einstellungen getätigt haben, drücken Sie die OK-Taste.

Uncommitted Switch

Stellen Sie hier die „Uncomitted Switches“ entsprechend der Konfiguration Ihrer Empfangsanlage ein. Sie können wählen zwischen „Aus“ und in Einerschritten zwischen „1“ und „16“.

Position

Wählen Sie das Auswahlfeld „Position“ an. Stellen Sie hier die „Position“ entsprechend der Konfiguration Ihrer Empfangsanlage ein. Sie können wählen zwischen: „Aus“ und in Einerschritten zwischen „1“ und „4“

Tuner-Konfiguration

DiSEqC ^TM -Wiederholung:

Die Einstellung, wie oft der DiSEqC™-Befehl wiederholt werden muss, hängt von der Konfiguration Ihrer Empfangsanlage ab. Beachten Sie hierzu die Dokumentation Ihrer Empfangsanlage oder ziehen Sie einen Fachmann hinzu.

- Aus DiSEqC™-Befehl wird nicht wiederholt

- 1 DiSEqC™-Befehl wird ein Mal wiederholt

- 2 DiSEqC™-Befehl wird zwei Mal wiederholt oder

- 3 DiSEqC™-Befehl wird drei Mal wiederholt

Test-Transponder:

Wählen Sie das Auswahlfeld „Test-Transponder“ an. Hier können Sie einen Transponder auswählen, um anhand des Signalestärke- und Signalqualitätsbalkens zu kontrollieren, ob Ihre Einstellungen korrekt sind.

Wenn Sie alle Einstellungen für diesen Satelliten (Satellitenposition) vorgenommen haben,

drücken Sie die BACK-Taste. Nehmen Sie jetzt auf die gleiche Art und Weise wie für die erste Satellitenposition, die Einstellungen für die weiteren, von Ihnen gewünschten Satellitenpositionen (max. 64) vor.

Wenn Sie die Einstellungen für alle von Ihnen gewünschten Satellitenpositionen vorgenommen haben, drücken Sie zwei Mal die BACK-Taste. Sie erhalten folgende Einblendung:

Drücken Sie die OK-Taste, um Ihre Einstellungen zu speichern oder die BACK-Taste, um ohne zu Speichern das Menü „Tuner-Konfiguration“ wieder zu verlassen.

Satellit entfernen

Falls Sie einen Satelliten aus Ihrer DiSEqC™ 1.1-Konfiguration entfernen möchten, wählen Sie unter „Anzahl Satelliten“ den zu entfernenden Satelliten

mit den □▶--Tasten und und wechseln im

Anschluss mit den ▲ ▼ -Tasten auf das Feld „Satellit entfernen“. Bestätigen Sie das Löschen

des Satelliten mit der OK-Taste. Sie können für diese Position jetzt einen neuen Satelliten auswählen und konfigurieren.

Tuner-Konfiguration

Drehantenne (Motorized Antenna)

Die einzelnen Positionen werden mit den ▲▼-Tasten angewählt. Die Untermenüs werden, falls erforderlich, mit der OK-Taste aufgerufen. Die Änderungen der derzeitigen Einstellungen nehmen Sie

mit den ◀▶- oder den Zifferntasten vor.

Sie erhalten folgende Einblendung:

Wählen Sie mit den ▼-Tasten die für Ihre Empfangsanlage zutreffende Steuerungsart aus. Entweder:

- DiSEqC™ 1.2

- DiSEqC™ 1.3

Fahren Sie jetzt mit der Erklärung der von Ihnen gewählten Steuerungsart in diesem Kapitel fort.

DiSEqC™1.2

Die einzelnen Positionen werden mit den ▲▼-Tasten angewählt. Die Untermenüs werden, falls erforderlich, mit der OK-Taste aufgerufen. Die Änderungen der derzeitigen Einstellungen nehmen Sie mit den ◀▶- oder den Nummern-Tasten vor.

Motorsteuerung

Wählen Sie hier die Steuerungsart „DiSEqC™ 1.2“ aus. Beachten Sie hierzu die Unterlagen Ihrer Drehantenne.

Nullposition anfahren

Wählen Sie das Auswahlfeld „Nullposition anfahren“ an. Durch Bestätigung mit der

OK-Taste wird die Drehanlage angewiesen, ihre Nullposition anzufahren.

Tuner-Konfiguration

Grenzen setzen

Wählen Sie das Auswahlfeld „Grenzen setzen“ an. In diesem Menü können Sie die Grenzen für Ihre Drehanlage setzen. Dies ist insbesondere dann erforderlich, wenn die Drehanlage sich nur in einem bestimmten Bereich frei drehen kann und ansonsten in ein Hindernis (z. B. Wand oder Baum) fahren würde.

Drücken Sie die OK-Taste. Sie erhalten folgende Einblendung:

Mit den folgenden Tasten werden die Bewegungen der Drehanlage gesteuert:

Langsames Drehen in Richtung Westen starten

Schrittweise in Richtung Westen drehen

Stoppen der aktuellen Bewegung

Schrittweise in Richtung Osten drehen

Langsames Drehen in Richtung Osten starten

Sobald Sie die gewünschte Ost- bzw. West-Grenze erreicht haben, wechseln Sie auf das jeweilige Auswahlfeld „Setze aktuelle Position als „****“-Grenze“ und bestätigen Sie mit der OK-Taste.

Falls Sie die gesetzten Grenzen wieder löschen möchten, wechseln Sie auf das Auswahlfeld „Grenzen zurücksetzen“ und bestätigen Sie das Löschen der Grenzen mit der OK-Taste. Im Anschluss können Sie die Grenzen neu setzen. Wenn Sie alle Grenzen gesetzt haben, drücken Sie die BACK-Taste.

Satelliten auswählen

Wählen Sie das Auswahlfeld „Satelliten auswählen“ an. Wählen Sie hier aus, welche Satelliten Sie mit Ihrer Drehanlage empfangen möchten. Durch Drücken der

-Taste erhalten Sie eine Einblendung im Receiver hinterlegten Satelliten:

Wählen Sie die zu empfangenden Satelliten mit den -Tasten aus und bestätigen Sie

Tuner-Konfiguration

die Auswahl jeweils mit der OK-Taste. Die gewählten Satelliten werden mit einem Häkchen markiert.

Wenn Sie alle Einstellungen getätigt haben, drücken Sie die BACK-Taste.

Satelliten einrichten

Wählen Sie das Auswahlfeld „Satelliten

einrichten“ an. Drücken Sie die OK-Taste, um die Einstellungen/Auswahl für den/die Satelliten vornehmen zu können. Sie erhalten folgende Einblendung:

Satellit und Position:

Wählen Sie das Auswahlfeld „Satellit und Position“ an. Wählen Sie hier zwischen den vorher ausgewählten Satelliten den Satelliten aus, den Sie jetzt mit der Drehanlage suchen wollen.

LNB-Typ:

Sollte in Ihrer Empfangsanlage kein Universal-LNB verwendet werden, drücken Sie die OK-Taste, um in die Einstellungen für das LNB zu kommen.

Sie können zwischen folgenden LNB-Arten wählen:

• Universal
• Einfach
• Benutzerdefiniert

Bei der Auswahl „Universal“ brauchen Sie keine weiteren Einstellungen zu tätigen. Bei der Einstellung „Einfach“ müssen Sie die Low-Frequenz manuell eingeben. Beachten Sie hierzu die Unterlagen Ihres LNBs.

Bei der Auswahl „Benutzerdefiniert“ müssen Sie alle Frequenzbereiche, für die Ihr LNB konfiguriert wurde, manuell einstellen. Beachten Sie hierbei die Unterlagen Ihres LNBs.

Test-Transponder:

Wählen Sie das Auswahlfeld „Test-Transponder“ an. Wählen Sie hier einen Test-Transponder für den zu suchenden Satelliten aus, an dem Sie im Anschluss bei der Suche nach dem Satelliten erkennen können, ob Sie ein Signal des zu suchenden Satelliten empfangen.

Bei Signal stoppen:

Wählen Sie das Auswahlfeld „Bei Signal stoppen“ an. Wählen Sie hier, ob die Drehantenne sofort nach Erhalt eines Signales des gewünschten Satelliten die Drehbewegung stoppen soll. Sie können zwischen „An“ und „Aus“ wählen.

Tuner-Konfiguration

Drehantenne bewegen:

Wählen Sie das Auswahlfeld „Drehantenne bewegen“ an. Hier können Sie mit den folgenden Tasten die Bewegungen der Drehantenne steuern:

Langsames Drehen in Richtung Westen starten

Schrittweise in Richtung Westen drehen

Stoppen der aktuellen Bewegung

Schrittweise in Richtung Osten drehen

Langsames Drehen in Richtung Osten starten

Stellen Sie die Drehanlage so ein, dass Sie bei den beiden rechts angezeigten Balken „Signalestärke“ und „Signal-Qualität“ die größtmögliche Anzahl an Prozenten erreichen.

Haben Sie das bestmögliche Empfangssignal erreicht, wählen Sie das Auswahlfeld „Aktuelle Position speichern“ an.

Aktuelle Position speichern:

Sobald Sie das Maximum an Signalestärke und -qualität erreicht haben, können Sie hier die aktuelle Position der Drehanlage für den oben gewählten Satelliten mit der OK-Taste speichern.

Haben Sie zuvor unter „Satelliten auswählen“ mehr als einen Satelliten ausgewählt, müssen Sie jetzt diese Einstellung für die weiteren Satelliten durchführen. Wechseln Sie auf das Auswahlfeld „Satellit und Position“ und wählen Sie den nächsten Satelliten aus. Wiederholen Sie die Ausrichtung der Drehanlage auf diesen Satelliten wie eben beschrieben.

Wenn Sie für alle von Ihnen gewählten Satelliten die Positionen in der Drehanlage gespeichert haben, drücken Sie drei Mal die BACK -Taste, um das Menü zu verlassen.

Sie erhalten folgende Einblendung:

Drücken Sie die OK-Taste um Ihre Einstellungen zu speichern oder die BACK-Taste, um ohne zu Speichern das Menü „Tuner-Konfiguration“ wieder zu verlassen.

DiSEqC ^TM 1.3

Die einzelnen Positionen werden mit den ▲▼-Tasten angewählt. Die Untermenüs werden, falls erforderlich, mit der OK-Taste aufgerufen. Die Änderungen der derzeitigen Einstellungen nehmen Sie mit den ◀▶- oder den Nummern-Tasten vor.

Motorsteuerung

Wählen Sie hier die Steuerungsart „DiSEqC™1.3“ aus.

Beachten Sie hierzu die Unterlagen Ihrer Drehantenne.

Mein Längengrad

Wählen Sie das Auswahlfeld „Mein Längengrad“ aus und geben Sie hier mit Hilfe der Nummerntasten Ihren aktuellen Längengrad ein.

Mein Breitengrad

Wählen Sie das Auswahlfeld „Mein Breitengrad“ aus und geben Sie hier mit Hilfe der Nummerntasten Ihren aktuellen Breitengrad ein.

Nullposition anfahren

Wählen Sie das Auswahlfeld „Nullposition anfahren“ an. Durch Bestätigung mit der OK -Taste wird die Drehanlage angewiesen, ihre Nullposition anzufahren.

Grenzen setzen

Wählen Sie das Auswahlfeld „Grenzen setzen“ an. In diesem Menü können Sie die Grenzen für Ihre Drehanlage setzen. Dies ist insbesondere dann erforderlich, wenn die Drehanlage sich nur in einem bestimmten Bereich frei drehen kann und ansonsten in ein Hindernis (z. B. Wand oder Baum) fahren würde.

Drücken Sie die OK-Taste. Sie erhalten folgende Einblendung:

Mit den folgenden Tasten werden die Bewegungen der Drehanlage gesteuert:

Langsames Drehen in Richtung

Westen starten

Schrittweise in Richtung Westen drehen

Stoppen der aktuellen Bewegung

Tuner-Konfiguration

Schrittweise in Richtung Osten drehen

Langsames Drehen in Richtung Osten starten

Sobald Sie die gewünschte Ost- bzw. West-Grenze erreicht haben, wechseln Sie auf das jeweilige Auswahlfeld „Setze aktuelle Position als „****“-Grenze“ und bestätigen Sie mit der OK-Taste.

Falls Sie die gesetzten Grenzen wieder löschen möchten, wechseln Sie auf das Auswahlfeld „Grenzen zurücksetzen“ und bestätigen Sie das Löschen der Grenzen mit der OK-Taste. Sie können dann die Grenzen neu setzen. Wenn Sie alle Grenzen gesetzt haben, drücken Sie die BACK-Taste.

Satelliten auswählen

Wählen Sie das Auswahlfeld „Satelliten auswählen“ an. Wählen Sie hier aus, welche Satelliten Sie mit Ihrer Drehanlage empfangen möchten. Durch Drücken der

OK-Taste erhalten Sie eine Einblendung der im Receiver hinterlegten Satelliten:

Wählen Sie die zu empfangenden Satelliten

mit den -Tasten aus und bestätigen Sie die Auswahl jeweils mit den OK-Taste. Die gewählten Satelliten werden mit einem Häkchen markiert.

Satelliten einrichten

Wählen Sie das Auswahlfeld „Satelliten

einrichten“ an. Drücken Sie die OK-Taste, um die Einstellungen/Auswahl für den/die Satelliten vornehmen zu können. Sie erhalten folgende Einblendung:

Satellit und Position:

Wählen Sie das Auswahlfeld „Satellit und Position“ an. Wählen Sie hier zwischen den vorher ausgewählten Satelliten den Satelliten aus, den Sie jetzt mit der Drehanlage suchen wollen.

Tuner-Konfiguration

LNB-Typ:

Sollte in Ihrer Empfangsanlage kein Universal-LNB verwendet werden, drücken Sie die OK-Taste, um in die Einstellungen für das LNB zu kommen.

Sie können zwischen folgenden LNB-Arten wählen:

• Universal
• Einfach
• Benutzerdefiniert

Bei der Auswahl „Universal“ brauchen Sie keine weiteren Einstellungen zu tätigen. Bei der Einstellung „Einfach“ müssen Sie die Low-Frequenz manuell eingeben. Beachten Sie hierzu die Unterlagen Ihres LNBs.

Bei der Auswahl „Benutzerdefiniert“ müssen Sie alle Frequenzbereiche, für die Ihr LNB konfiguriert wurde, manuell einstellen. Beachten Sie hierbei die Unterlagen Ihres LNBs.

Test-Transponder:

Wählen Sie das Auswahlfeld „Test-Transponder“ an. Wählen Sie hier einen Test-Transponder für den zu suchenden Satelliten aus, an dem Sie im Anschluss bei der Suche nach dem Satelliten erkennen können, ob Sie ein Signal des zu suchenden Satelliten empfangen.

Haben Sie zuvor unter „Satelliten auswählen“ mehr als einen Satelliten ausgewählt, müssen Sie jetzt diese Einstellung für die weiteren Satelliten durchführen. Wechseln Sie auf das Auswahlfeld „Satellit und Position“ und wählen Sie den nächsten Satelliten aus. Wiederholen Sie die Ausrichtung der Drehanlage auf diesen Satelliten wie eben beschrieben.

Wenn Sie für alle von Ihnen gewählten Satelliten die Einstellungen in der Drehanlage vorgenommen haben, drücken Sie drei Mal die BACK-Taste, um das Menü zu verlassen.

Sie erhalten folgende Einblendung:

Drücken Sie die OK-Taste um Ihre Einstellungen zu speichern oder die BACK-Taste, um ohne zu Speichern das Menü „Tuner-Konfiguration“ wieder zu verlassen.

Tuner-Konfiguration

SCR-Einkabel-System

Die einzelnen Positionen werden mit den ▲▼-Tasten angewählt. Die Untermenüs werden, falls erforderlich, mit der OK-Taste aufgerufen. Die Änderungen der derzeitigen Einstellungen nehmen Sie mit den ◀▶- oder den Zifferntasten vor.

Sie erhalten folgende Einblendung:

Wählen Sie mit den ▶-Tasten das in Ihrer Empfangsanlage verwendete Einkabel-System aus:

• EXR .../EXU ... Für alle Kathrein-Einkabel-Matrizen
• UAS 481 Für das Kathrein-Einkabel-LNB UAS 481
• Benutzerdefiniert für alle Einkabel-Systeme, die nicht unter die beiden vorher genannten Rubriken fallen

Fahren Sie jetzt mit der Erklärung des von Ihnen gewählten Einkabel-Systems in diesem Kapitel fort.

Tuner-Konfiguration

EXR .../EXU ...

Die einzelnen Positionen werden mit den ▲▼-Tasten angewählt. Die Untermenüs werden, falls erforderlich, mit der OK-Taste aufgerufen. Die Änderungen der derzeitigen Einstellungen nehmen Sie mit den ◀▶- oder den Nummern-Tasten vor.

Drücken Sie die OK-Taste, um in die Einstellungen für das gewählte Einkabelsystem zu kommen. Sie erhalten folgende Einblendung:

Für die Einstellungen der dem Tuner zugeordneten SCR, Frequenzen und evtl. PIN, beachten Sie bitte die Ihrem System beiliegende Dokumentation. In dieser ist die Zuordnung zwischen den verschiedenen SCRs und den jeweils zugeordneten Übertragungsfrequenzen abgedruckt. Es könnte ebenfalls möglich sein, dass Sie die PIN zum Schutz einzelner Frequenzen nicht frei wählen können und diese ebenfalls in der Dokumentation der Einkabel-Komponenten vorgegeben ist.

Beachten Sie weiterhin, dass nicht mehrere Receiver die gleichen Frequenzen/Kanäle verwenden können - die Receiver würden sich gegenseitig stören.

Kanal mit PIN sichern:

Sollte bei Ihrem Einkabel-System die Möglichkeit bestehen, die verwendete Übertragungsfrequenz durch die Eingabe einer PIN zu schützen, können Sie dies in diesem Menü vornehmen. Die Übertragungsfrequenz kann dann von keinem anderen Receiver ohne die Eingabe der PIN genutzt werden.

Wählen Sie die Einstellung „An“. Sie erhalten im Anschluss die Möglichkeit, in der Zeile darunter „Tuner PIN-Code“ mit den Zifferntasten einen PIN-Code einzugeben (0-255).

Tuner (Übertragungskanal)

Wählen Sie einen freien, verfügbaren Übertragungskanal aus (SCR 0 - SCR 7).

Tuner SCR-Frequenz

(Übertragungsfrequenz:)

Wählen Sie hier eine der freien verfügbaren Übertragungsfrequenzen aus.

Siehe Beispiel rechts (EXR 551), Zuordnung Übertragungskanal zu Übertragungsfrequenz.

Wenn Sie alle Einstellungen getätigt haben, drücken Sie die BACK-Taste.

EXR 551

20510024

1 = SCR (0) 1 4 0 0 MHz 2 = SCR (1) 1 5 1 6 MHz 3 = SCR (2) 1 6 3 2 MHz 4 = SCR (3) 1 7 4 8 MHz

Tuner-Konfiguration

Anzahl Satelliten

Wählen Sie das Auswahlfeld „Anzahl Satelliten“ an und stellen Sie hier die Anzahl der mit Ihrer Empfangsanlage empfangenen Satelliten ein. Es können max. zwei Satelliten empfangen werden.

Satellit 1: ....

Wählen Sie das Auswahlfeld „Satellite 1:

*** an und drücken Sie die OK-Taste, um hier die Einstellungen für den ersten zu empfangenden Satelliten zu tätigen. Sie erhalten folgende Einblendung (Beispiel):

LNB-Typ:

Sollte in Ihrer Empfangsanlage kein Universal-LNB verwendet werden, drücken

Sie die OK-Taste, um in die Einstellungen für das LNB zu kommen. Sie können zwischen folgenden LNB-Arten wählen:

• Universal
• Einfaches oder
• Benutzerdefiniert

Bei der Auswahl „Universal“ brauchen Sie keine weiteren Einstellungen zu tätigen. Bei der Einstellung „Einfach“ müssen Sie die Low-Frequenz manuell eingeben. Beachten Sie hierzu die Unterlagen Ihres LNBs.

Bei der Auswahl „Benutzerdefiniert“ müssen Sie alle Frequenzbereiche, für die Ihr LNB konfiguriert wurde, manuell einstellen. Beachten Sie hierbei die Unterlagen Ihres LNBs. Wählen Sie den zu ändernden

Frequenzbereich aus und stellen Sie die für Ihr LNB richtigen Werte mit den ▶- oder den Zifferntasten ein. Wenn Sie alle Einstellungen getätigt haben, drücken Sie die OK-Taste.

Test-Transponder:

Wählen Sie das Auswahlfeld „Test-Transponder“ an. Hier können Sie einen Transponder auswählen, um anhand des Signalestärke- und Signalqualitätsbalkens zu kontrollieren, ob Ihre Einstellungen korrekt sind. Sollte keine Verbindung zur Einkabel-Anlage hergestellt werden können überprüfen Sie Ihre Einstellungen (Frequenz und Übertragungskanal) und ziehen Sie, falls nötig, einen Fachmann hinzu.

Haben Sie zuvor unter „Anzahl Satelliten“ zwei Satelliten ausgewählt, müssen Sie jetzt diese Einstellungen für den zweiten Satelliten durchführen. Wechseln Sie auf das Auswahlfeld „Satellit 2: ***“ und nehmen Sie die Einstellungen auf die gleiche Art und Weise wie für den ersten Satelliten vor.

Tuner-Konfiguration

Wenn Sie alle Einstellungen für die Satelliten vorgenommen haben, drücken Sie zwei Mal die BACK -Taste. Sie erhalten folgende Einblendung:

Drücken Sie die OK-Taste um Ihre Einstellungen zu speichern oder die BACK-Taste, um ohne zu Speichern das Menü „Tuner-Konfiguration“ wieder zu verlassen.

UAS 481

Die einzelnen Positionen werden mit den ▲▼-Tasten angewählt. Die Untermenüs werden, falls erforderlich, mit der OK-Taste aufgerufen. Die Änderungen der derzeitigen Einstellungen nehmen Sie mit den ◀▶- oder den Nummern-Tasten vor.

Drücken Sie die OK-Taste, um in die Einstellungen für das gewählte Einkabelsystem zu kommen. Sie erhalten folgende Einblendung:

Für die Einstellungen beachten Sie bitte die dem UAS 481 beiliegende Dokumentation.

Es können nicht mehrere Receiver die gleichen Frequenzen verwenden. Die Receiver würden sich gegenseitig stören.

Tuner (Übertragungskanal):

Wählen Sie einen freien, verfügbaren Übertragungskanal aus (SCR 0 - SCR 3).

Tuner SCR-Frequenz (Übertragungsfrequenz:)

Diese Einstellung ist beim UAS 481 bereits voreingestellt und kann nicht verändert werden.

Wenn Sie alle Einstellungen vorgenommen haben, drücken Sie die BACK-Taste.

Tuner-Konfiguration

Satellit 1: ....

Wählen Sie das Auswahlfeld „Satellite 1:

*** an und drücken Sie die OK-Taste, um hier die Einstellungen für den ersten zu empfangenden Satelliten zu tätigen. Sie erhalten folgende Einblendung (Beispiel):

Satellit und Position

Wählen Sie das Auswahlfeld „Satellit und Position“ an. Wählen Sie hier den Satelliten aus, auf welchen Ihre Empfangsanalge ausgerichtet ist. Durch Drücken der OK-Taste erhalten Sie eine Einblendung der im Receiver hinterlegten Satelliten:

Wählen Sie den zu empfangenden Satelliten mit den -Tasten aus und bestätigen Sie die Auswahl mit der OK-Taste. Der gewählte Satellit wird übernommen.

Test-Transponder:

Wählen Sie das Auswahlfeld „Test-Transponder“ an. Hier können Sie einen Transponder auswählen, um anhand des Signalestärke- und Signalqualitätsbalkens zu kontrollieren, ob Ihre Einstellungen korrekt sind. Sollte keine Verbindung zur Einkabel-Anlage hergestellt werden können überprüfen Sie Ihre Einstellungen (Frequenz und Übertragungskanal) und ziehen Sie, falls nötig, einen Fachmann hinzu.

Wenn Sie alle Einstellungen für den Satelliten vorgenommen haben, drücken Sie drei Mal die BACK-Taste. Sie erhalten folgende Einblendung:

Drücken Sie die OK-Taste um Ihre Einstellungen zu speichern oder die BACK-Taste, um ohne zu Speichern das Menü „Tuner-Konfiguration“ wieder zu verlassen.

Tuner-Konfiguration

Benutzerdefiniert

Die einzelnen Positionen werden mit den ▲ ▼-Tasten angewählt. Die Untermenüs werden, falls erforderlich, mit der OK-Taste aufgerufen. Die Änderungen der derzeitigen Einstellungen nehmen Sie mit den ◀▶- oder den Nummern-Tasten vor.

Drücken Sie die OK-Taste, um in die Einstellungen für das gewählte Einkabelsystem zu kommen. Sie erhalten folgende Einblendung:

Für die Einstellungen der dem Tuner zugeordneten SCR, Frequenzen und evtl. PIN, beachten Sie bitte die Ihrem System beiliegende Dokumentation. In dieser ist die Zuordnung zwischen den verschiedenen SCRs und den jeweils zugeordneten Übertragungsfrequenzen abgedruckt. Es könnte ebenfalls möglich sein, dass Sie die PIN zum Schutz einzelner Frequenzen nicht frei wählen können und diese ebenfalls in der Dokumentation der Einkabel-Komponenten vorgegeben ist.

Beachten Sie weiterhin, dass nicht mehrere Receiver die gleichen Frequenzen/Kanäle verwenden können - die Receiver würden sich gegenseitig stören.

Kanal mit PIN sichern:

Sollte bei Ihrem Einkabel-System die Möglichkeit bestehen, die verwendete Übertragungsfrequenz durch die Eingabe einer PIN zu schützen, können Sie dies in diesem Menü vornehmen. Die Übertragungsfrequenz kann dann von keinem anderen Receiver ohne die Eingabe der PIN genutzt werden.

Wählen Sie die Einstellung „An“. Sie erhalten im Anschluss die Möglichkeit, in der Zeile darunter „Tuner PIN-Code“ mit den Zifferntasten einen PIN-Code einzugeben (0-255).

Tuner (Übertragungskanal)

Wählen Sie einen freien, verfügbaren Übertragungskanal aus (SCR 0 - SCR 7).

Tuner SCR-Frequenz (Übertragungsfrequenz:)

Wählen Sie hier eine der freien verfügbaren Übertragungsfrequenzen aus oder geben Sie mit Hilfe der Zifferntasten die dem Übertragungskanal zugehörige Frequenz ein (siehe Dokumentation Ihres Einkabelsystems).

Wenn Sie alle Einstellungen getätigt haben, drücken Sie die BACK-Taste.

Tuner-Konfiguration

Anzahl Satelliten

Wählen Sie hier die Anzahl der Satelliten aus, die im Signal vorhanden sind (max. zwei).

Satellit 1: ....

Wählen Sie das Auswahlfeld „Satellite 1: *** an und drücken Sie die OK-Taste, um hier die Einstellungen für den ersten zu empfangenden Satelliten zu tätigen. Sie erhalten folgende Einblendung (Beispiel):

LNB-Typ:

Sollte in Ihrer Empfangsanlage kein Universal-LNB verwendet werden, drücken Sie die OK-Taste, um in die Einstellungen für das LNB zu kommen. Sie können zwischen folgenden LNB-Arten wählen:

• Universal
• Einfaches oder
• Benutzerdefiniert

Bei der Auswahl „Universal“ brauchen Sie keine weiteren Einstellungen zu tätigen. Bei der Einstellung „Einfach“ müssen Sie die Low-Frequenz manuell eingeben. Beachten Sie hierzu die Unterlagen Ihres LNBs.

Bei der Auswahl „Benutzerdefiniert“ müssen Sie alle Frequenzbereiche, für die Ihr LNB konfiguriert wurde, manuell einstellen. Beachten Sie hierbei die Unterlagen Ihres LNBs. Wählen Sie den zu ändernden

Frequenzbereich aus und stellen Sie die für Ihr LNB richtigen Werte mit den ▶- oder den Zifferntasten ein. Wenn Sie alle Einstellungen getätigt haben, drücken Sie die OK-Taste.

Test-Transponder:

Wählen Sie das Auswahlfeld „Test-Transponder“ an. Hier können Sie einen Transponder auswählen, um anhand des Signalestärke- und Signalqualitätsbalkens zu kontrollieren, ob Ihre Einstellungen korrekt sind. Sollte keine Verbindung zur Einkabel-Anlage hergestellt werden können, überprüfen Sie Ihre Einstellungen (Frequenz und Übertragungskanal) und ziehen Sie, falls nötig, einen Fachmann hinzu.

Haben Sie zuvor unter „Anzahl Satelliten“ zwei Satelliten ausgewählt, müssen Sie jetzt diese Einstellungen für den zweiten Satelliten durchführen. Wechseln Sie auf das Auswahlfeld „Satellit 2: ***“ und nehmen Sie die Einstellungen auf die gleiche Art und Weise wie für den ersten Satelliten vor.

Tuner-Konfiguration

Wenn Sie alle Einstellungen für den Satelliten vorgenommen haben, drücken Sie drei Mal die BACK -Taste. Sie erhalten folgende Einblendung:

Drücken Sie die OK-Taste, um Ihre Einstellungen zu speichern oder die BACK-Taste, um ohne zu Speichern das Menü „Tuner-Konfiguration“ wieder zu verlassen.

Mediacenter

Beachten Sie hierzu bitte die separate Anleitung „Mediacenter und Netzwerk(Web)-Interface“ (siehe Bild unten), die Sie im Internet unter: www.kathrein.de → „Service“ → „Software und Download“ → „Receiver“ → „UFS 912“ downloaden können.

Anleitung Deutsch

UFS 922/912 si/sw

Mediacenter und Netzwerk(Web)-Interface

Erweiterte Funktionen (z. B. YouTube) erst gültig ab Software-Stand V2.00 (UFS 922/UFS 912). Anleitung wurde anhand des UFS 922 erstellt. Abbildungen für UFS 912 weichen ab - die Bedienung ist analog zum UFS 922.

KATHREIN

Antennen · Electronic

Bedienung ohne Fernbedienung

Sollten Sie Ihre Fernbedienung einmal verlegt haben oder sind deren Batterien entladen, können Sie Ihren Receiver notfalls von der Frontseite aus bedienen.

Ausnahmebetrieb

An der Frontseite stehen Ihnen vier Tasten zur Verfügung:

on/off(Stand-by)-Taste (Ein/Aus):

Mit der on/off-Taste können Sie den Receiver ein- (Betrieb) und wieder ausschalten (Stand-by-Modus).

Media-Taste+:

Mit der Media-Taste können Sie das Mediacenter ein- und wieder ausblenden.

TV/R-Taste:

Mit der TV/R-Taste können Sie zwischen dem TV- und Radio-Modus wechseln

Programm ab -:

Mit der Programm-ab-Taste können Sie ein Programm nach unten in der von Ihnen aktuell gewählten Programmliste springen.

Programm auf +:

Mit der Programm-auf-Taste können Sie ein Programm nach oben in der von Ihnen aktuell gewählten Programmliste springen.

Nach Ein- und Ausschalten des Receivers ist die zuletzt gewählte Funkton aktiv.

Da keine Zifferntasten vorhanden sind, lassen sich keine durch Passwort/PIN-Code gesperrten Funktionen aufrufen.

Bedienung ohne Fernbedienung

Software-Aktualisierung über USB-Anschluss

Voraussetzung für die Aktualisierung über ein USB-Gerät ist ein leeres USB-Gerät (z. B. USB-Stick), Formatierung FAT32, auf dem sich nur die einzuspielende Betriebs-Software oder Programmliste befindet. Die einzuspielende Betriebssoftware muss sich auf dem USB-Gerät zwingend in der folgenden Ordnerstruktur befinden:

Hauptordner: kathrein

Unterordner: L ufs912

Die Updates können Sie auch im Internet abrufen. Die Adresse lautet: http://www.kathrein.de Sie finden die Software unter „Service“ → „Software und Download“ → „Receiver“ → „UFS 912“

Durchführung der Software-Aktualisierung

1. Schalten Sie den Receiver mit der Stand-by-Taste am Receiver (siehe Seite vorher) in den Stand-by-Modus
2. Schalten Sie den Receiver mit dem Netzschalter an der Rückseite des Gerätes aus
3. Verbinden Sie jetzt Ihr USB-Gerät (mit der neuen Betriebs-Software in der benötigten Ordner-Struktur) und den Receiver über den USB-Anschluss des Receivers an der Frontseite
4. Halten Sie die TV/R-Taste gedrückt und schalten Sie den Receiver mit dem Netzschalter an der Geräterückseite wieder ein

Sie erhalten folgende Einblendung im Display: Emergency Boot

Sobald Ihnen der Receiver diese Einblendung im Display angezeigt hat, können Sie die TV/R-Taste wieder los lassen. Im Anschluss führt der Receiver alle notwendigen Aktualisierungs-Schritte durch und startet nach Abschluss der Aktualisierung im zuletzt gewählten Betriebszustand.

Schalten Sie den Receiver auf keinen Fall aus, sondern warten Sie, bis der automatische Neustart durchgeführt worden ist. Andernfalls könnte die Software des Gerätes beschädigt werden!

Sie können das USB-Gerät wieder vom Receiver trennen.

Fehlererkennung und Problembehandlung

Für den Fall einer Funktionsstörung kontrollieren Sie zunächst grundsätzlich alle Kabelverbindungen und Betriebszustände:

1. Netzstecker von Receiver und Fernsehgerät befinden sich in der Steckdose
2. Antennenkabel befinden sich am Receiver-Eingang
3. Receiver und Fernsehgerät sind mit HDMI- oder Scart- oder Cinch-Kabel korrekt verbunden
4. Audio-Anschlüsse sind gegebenenfalls mit HiFi- oder Dolby Digital-Anlage verbunden
5. Receiver und Fernsehgerät (HiFi-/Dolby Digital-Anlage) sind eingeschaltet (Kontrollanzeigen beobachten)
6. Receiver reagiert auf Fernbedienung

Zur Störungsverfolgung finden Sie hier einige Hinweise.

Problem Ursache Abhilfe
Anzeige „Kein Signal!“ erscheint bei einigen Programmen bzw. bei allen Programmen		Antennenfachmann mit Überprüfung und ggf. Reparatur beauftragen. Im Menü „Einstellungen“, „Antenne und Satelliten“, „Tuner-Konfiguration“ Einstellungen überprüfen und gegebenenfalls ändern.
Die Fernbedienung reagiert nicht mehr	Eventuell wurde versehentlich der Befehlssatz des Receivers oder der Fernbedienung umgestellt	Infrarot-Code 1 einstellen, wie in der Betriebsanleitung unter „Hauptmenü Einstellungen“, „Grundeinstellungen“, „Einstellung des Fernbedienungs-Codes“, beschrieben, Batterien prüfen
Falsche Uhrzeit wird angezeigt	Die Zeitumstellung „Sommerzeit“ ist falsch. Aus dem Empfangs-signal wurde eine falsche Uhrzeit übernommen	Im Menü „Einstellungen“ „Datum und Uhrzeit“, Sommerzeit prüfen und gegebenenfalls ändern. Receiver aus laufendem Programm z. B. Das Erste oder ZDF, mit dem Netzschalter ausschalten, 10 Sekunden warten und dann wieder einschalten
Folgende Programme setzen aus oder es erscheint die Anzeige „Schlechtes oder kein Signal!“: DSF, Tele 5, HSE 24 und Sonnenklar TV	DECT-Telefone arbeiten auf der gleichen Frequenz wie diese Programme. Durch zu niedrigen Pegel oder schlechtes Schirmungsmaß des Kabels kann es zu Störungen kommen	Wenden Sie sich an Ihren Antennenfachmann
Schwarzer oder blauer Bildschirm, keine Menü-Einblendungen	Durch versehentliches Drücken der 0-Taste wurde die Scart-Verbindung zum TV-Gerät deaktiviert	0-Taste so oft drücken, bis am Bildschirm wieder das TV-Bild erscheint
Netzwerkproblem	Kontrollieren Sie, ob das (gekreuzte) Netzwerkkabel richtig am PC und Receiver angeschlossen (eingerastet) ist	Wenden Sie sich an Ihren PC-oder Netzwerkfachmann

Technischer Anhang

Technische Daten

Typ UFS 912si UFS 912sw
Bestell-Nr./Farbe 20210147/Silber 20210148/Schwarz
HF-Bereich
Sat-ZF-Bereich MHz 950-2150
Eingangspegel-Bereich dBμV 44-83
Modulation, FEC, Demultiplexer		DVB-S-/DVB-S2-Standard
Video-Auflösung CCIR 601 (720 x 576 Zeilen), 576p, 720p, 1080i
Video-Dekodierung		MPEG-2-, MPEG-4-kompatibel
Eingangs-Datenrate	MSymb/s	2-45 (30 bei DVB-S2/8PSK)
S/N	dB	>53
TV-System Audio
Dekodierung		AC 3, MPEG 1, Layer 1, 2 und 3
Sampling-Rate	kHz	32/44,1/48
S/N	dB	>65
Stromversorgung
Netzspannung	V/Hz	100-240/50-60
Leistungsaufnahme (max./typ. Betrieb/Stand-by)	W	<26/13/<0,5
LNB-Versorgung (horiz./vert.)	V/mA	14/18; Max. 400
Steuersignal	kHz	22; DiSEqCTM1.0/-1.1/-1.2/-1.3, SCR-Einkabelsystem
Anschlüsse
Sat-ZF-Eingang/-Ausgang		2 x F-Buchse
TV-/VCR-Anschluss		2 x Scart-Buchse
Video-Ausgang (analog)		3 x Cinch-Buchse (YPbPr)/1 x Cinch-Buchse
Video-/Audio-Ausgang (digital)		1 x HDMI
Audio-Ausgang (analog/digital)		2 x Cinch-Buchse/Standard-LWL (SPDIF)
Datenschnittstelle
Common Interface		Für 2 CA-Module
USB		3 x 2.0
Ethernet		1
RS 232		1
SD-Kartenleser		1
Allgemeines
Umgebungstemperatur	°C	Max. +5 bis +40
Geräte-Abmessungen (B x H x T)/Gewicht	mm/kg	342 x 67 x 273/<3

Technischer Anhang

Sat-ZF-Anschlussbeispiele

Einzelanlagen

Gemeinschaftsanlagen (4 x Sat-ZF)

**) Überspannungsschutz KAZ 11/KAZ 12

Technischer Anhang

Gemeinschaftsanlagen (8 x Sat-ZF), Multifeed

Gemeinschaftsanlagen (16 x Sat-ZF), Multifeed

**) Überspannungsschutz KAZ 11/KAZ 12

Technischer Anhang

Einkabel-System-Anlagen

**) Überspannungsschutz KAZ 11/KAZ 12

Technischer Anhang

**) Überspannungsschutz KAZ 11/KAZ 12

Technischer Anhang

Anschlussbeispiele für Netzwerkfunktion

Technischer Anhang

Kleines Technisches Lexikon

AC 3

Ausgang für Dolby Digital-Signal

ASTRA

Satellitensystem der SES (Société Européenne des Satellites). Analoge und digitale Transponder im Frequenzbereich 10,7-12,75 GHz.

AV-Programm-Platz

Vorzugs-Programm-Platz des Fernsehgerätes von externen Anschlüssen (z. B. Scart und HDMI)

CAM – Conditional Access-Modul

Entschlüsselungs-Decoder, der die kodierten Fernseh- und Hörfunksignale mit Hilfe einer SmartCard wieder entschlüsselt.

International genormte Schnittstelle für CA-Module

Datenrate

Übertragene Datenbits pro Sekunde. Wird in kbit/s oder Mbit/s angegeben. Je höher die Datenrate, desto besser ist das übertragene Signal.

Datenreduktion

Komprimierung von Bild- und Tonsignalen. Redundante Informationen werden weggelassen.

DHCP

Dynamic Host Configuration Protocol. Dadurch wird eine automatische Einbindung in ein Netzwerk ermöglicht.

Automatische Zuweisung der IP-Adresse, Subnetzmaske, Standard-Gateway und DNS-Server. Somit müssen diese Parameter im Netzwerk, in Verbindung mit einem Router, nicht manuell vergeben werden.

DiSEqC ^TM

DiSEqC™ (Digital Satellite Equipment Control) ist ein Kommunikationssystem zwischen Sat-Receiver (Master) und den peripheren Sat-Komponenten (Slaves), wie z. B. LNBs, Multischaltern, drehbaren Antennensystemen.

Es handelt sich dabei um ein Single Master-/Multi Slave-System, d. h. es gibt immer nur einen Master im Sat-System. Alle Aktivitäten gehen vom Master aus.

DiSEqC™-Komponenten

Wenn DiSEqC™-Umschaltmatrizen kaskadiert werden, muss der Master-Receiver das

DiSEqC™-Signal mehrfach aussenden, damit alle DiSEqC™-Multischalter in der Kaskade ihre Befehle erhalten.

DiSEqC™-Komponenten (Slaves) müssen heutzutage abwärtskompatibel sein, d. h. auch auf die analogen Schaltkriterien von Receivern reagieren, die nur mit den Steuersignalen H/V und 22 kHz ausgestattet sind.

Eine DiSEqC ^™ -Umschaltmatrix arbeitet solange mit analogen Schaltkriterien, bis der DiSEqC ^™ -Befehl vom Master eintrifft. Danach werden alle analogen Schaltkriterien ignoriert.

DNS-Server

Domain-Name-System-Server. Dient zur Ermittlung von IP-Adressen (anderen PCs oder Receiver) innerhalb eines Netzwerks bei eingeschalteter DHCP-Funktion.

Dolby Digital 5.1

Dolby Digital ist ein Tonübertragungsverfahren, welches ermöglicht, digitalen Surround-Ton auf einer Heimkinoanlage wiederzugeben.

DVB - Digital Video Broadcasting

DVB-S weist auf die Übertragungsart hin (S = Satellit, C = Kabel, T = Terrestrisch)

DVB-S2

Weiterführendes DVB-S-Signal für HDTV mit besserer Qualität.

EUTELSAT

Europäischer Satellitenbetreiber mit Sitz in Paris. Viele Orbitpositionen und europäische Kunden. Transponder im Frequenzbereich 10,7-12,75 GHz.

FAT und FAT32

Dateisysteme für Speichermedien

FBAS

Farb-Bild-Austast-Synchron-Signal, zur Übertragung von Farb-Videosignalen

FEC

FEC ist die Abkürzung von „Forward Error Correction“. Eine Technik, die die Fehlerrate bei der Datenübertragung senkt. Zusätzliche Bits werden in den Datenstrom eingefügt, sodass beim Empfang Fehlerkorrektur-Algorithmen angewendet werden können. Die Fehlerrate FEC entspricht der Viterbi-Rate.

Kleines Technisches Lexikon

FTP – File Transfer Protocol

Dateiübertragungsverfahren. FTP ist ein Netzwerkprotokoll zur Übertragung von Dateien über IP(Internet Protocol)-Netzwerke

GNU

GNU is not Unix, dabei handelt es sich um ein freies Betriebssystem für Software Entwickler.

Verschlüsselungssystem, das für die Schnittstellen HDMI und DVI zur geschützten Übertragung von Video- und Audio-Daten vorgesehen ist.

Hochauflösendes Fernsehen mit einer bis zu fünfmal höheren bzw. feineren Auflösung als PAL oder NTSC. Jedoch besteht keine Kompatibilität dazu, da im Übertragungsverfahren DVB-S2 das Komprimierungsverfahren MPEG-4 ausgestrahlt wird.

Die Hauptmerkmale von HDTV sind ein größeres Bildschirmformat (16:9), die doppelte Anzahl von Abtastzeilen (von jetzt 625 auf 1.250) und digitale Tonqualität.

HD - Ready

Ist ein von der EICTA (European Information, Communications and Consumer Electronics Industry Technology Association) geschaffenes Label für Geräte, die hochauflösendes Fernsehen (HDTV) wiedergeben können.

HDMI - High Definition Multimedia Interface

Digitale Schnittstelle für digitale Video- und Audio- Datenübertragung zwischen TV und Receiver (bevorzugt bei HDTV).

High-Band

Satellitenfrequenzbereich zwischen 11,7 und 12,75 GHz.

H.264

Eine andere Bezeichnung für MPEG-4.

IP-Adresse

Internet Protokoll-Adresse. Jedes

netzwerkfähige Gerät erhält eine eigene IP-Adresse, um eine eindeutige Zuordnung (Adresse) für z. B. einen Datenaustausch zu erhalten.

JPEG - Joint Photographic Experts Group

Bildkompressionsverfahren.

Setzt die Down link-Satellitenfrequenzen in die Sat-ZF um.

Low-Band

Satellitenfrequenzbereich zwischen 10,7 und 11,7 GHz.

MP3

Dateiformat für komprimierte Audio-Dateien

MPEG-2

MPEG ist die Abkürzung für „Moving Picture Experts Group“, eine Arbeitsgruppe, die international gültige Standards für die digitale Kompression von Video nebst Audio erarbeitet. MPEG-2 wurde zum Standard bei der Kompression von digitalen TV-Signalen erhoben. MPEG-2 arbeitet bis zu einer Datenrate von 100 Mbit/s.

MPEG-4

Eine Weiterentwicklung von MPEG-2 mit noch höherer Datenkompression, das für HDTV-Übertragungen vorgesehen ist.

Netzwerk

Verbindung von mehreren PCs, die dadurch kommunizieren können und Daten austauschen

NIT

Als NIT wird die sogenannte Programm-Kennnummer oder auch Netzwerk-ID bezeichnet.

NTES

Dateisystem für Speichermedien

OSD - On Screen Display

Einblendungen des Receivers am TV-Gerät (z. B. Hauptmenü)

Kleines Technisches Lexikon

PAL

Analoge Fernsehnorm

Pay-TV

Bezahl-Fernsehen (z. B. sky). Verschlüsselte Sender, die nur mit einer entsprechenden Smartcard zu entschlüsseln sind. I. d. R. ist ein entsprechendes Abonnement notwendig.

PID

Die PID-Nummer (Packet IDentification) ist eine Identifikationsnummer für Videosignale und Audiosignale im digitalen Datenstrom der DVB-MPEG-2-Signale. Mit der PID-Nummer stellt der Receiver eine eindeutige Zuordnung der Video- und Audio-Datenübertragung her. Die PID-PCR ist die Identifikationsnummer für das Synchronisationssignal. Die PID-PCR ist in der Regel mit der PID-Video identisch. Bei mehrsprachig übertragenen Programmen ließe sich per manueller Eingabe der Audio-PID eine andere Sprache der TV-Sendung zuordnen. Der Digital-Receiver selektiert nach Eingabe der PID automatisch die durch die PID-Nummer identifizierten Audio-Daten aus dem Datenstrom und ordnet diese dem Video-Signal zu.

PIN

Persönliche Identitätsnummer. Bei diesem Gerät ein vierstelliger Zahlen-Code, mit dem das Gerät bzw. einige Funktionen oder Programme vor unbefugtem Zugriff gesperrt werden können.

Polarisation

Über Satellit werden die einzelnen Transponder über zwei verschiedene (Polarisations-)Ebenen (horizontal und vertikal) abgestrahlt. Dadurch erhöht sich die Kapazität der zu übertragenden Transponder.

Programm-Paket

Das Programm-Paket eines digitalen Transponders enthält meist mehrere TV- und Radio-Programme. Jedes Programm-Paket hat eine feste Zuordnung zur Transponder-Sendefrequenz, zur Polarisation (horizontal oder vertikal), zur Symbol-Rate und zur Viterbi-Rate bzw. Fehlerrate.

QPSK - Quadratur Phase Shift Keying

Digitales Modulationsverfahren, das bei Satellitenübertragung verwendet wird (im Zusammenhang mit HDTV findet auch 8PSK Anwendung).

Receiver

Empfänger

RGB

Videosignal aus drei einzelnen Farbsignalen (Rot, Grün, Blau)

SAT-ZF-Signal

Receiver-Eingangssignal, Satelliten Zwischen-Frequenz

Scart-Kabel

21-poliges Verbindungskabel (z. B. Receiver/TV-Gerät)

SCR-Einkabelsystem - Satellite Channel Router

Das Einkabel-System dient zur Verteilung von digitalen Sat-ZF-Signalen (einschließlich HDTV) und terrestrischen Signalen über ein Kabel auf bis zu acht Receiver. Es besteht keine Einschränkung in der Programmvielfalt, d. h. es wird das komplette Programmangebot von einem oder zwei Satelliten übertragen. Die Umschaltung und die Transponderwahl erfolgt im Speisesystem bzw. in der Matrix und wird vom Receiver mit einem speziellen DiSEqC™-Befehlssatz gemäß EN 50494 gesteuert. Jedem Receiver ist eine Teilnehmer-Frequenz fest zugeordnet, über die er seine Programme empfängt. Ein Twin-Receiver benötigt zwei solcher Teilnehmer-Frequenzen. Die Transponderwahl und Umsetzung auf die Teilnehmer-Frequenzen erfolgt über spezielle Tuner-Bausteine, sogenannte SCR (Satellite Channel Router), die in das Speisesystem bzw. in die Matrix eingebaut sind.

Das Einkabel-System von Kathrein entspricht dem Einkabel-Standard nach EN 50494, d. h. alle Bauteile eines Einkabel-Systems, die dieser Norm entsprechen, können in einer Sat-Anlage verbaut werden.

Smartcard

Karte des Pay-TV-Anbieters zur Entschlüsselung seiner Programme

Stand-by

Betriebsbereitschaft

Standard-Gateway

Dies dient als Schnittstelle zwischen zwei Netzwerken bzw. Computern die über einen Router verbunden sind.

Dadurch wird die Datenübertragung ermöglicht.

Kleines Technisches Lexikon

Streaming

Übertragung von Daten (Aufnahmen) in Echtzeit

Subnetzmaske

Legt einen IP-Adressen Bereich in einem Subnetz (kleines eigenständiges Netzwerk) fest.

Symbol-Rate

Die Symbol-Rate beschreibt die Datenmenge, die pro Sekunde übertragen wird. Die Symbol-Rate wird gemessen in MSymbole/s und ist gleich der Anzahl der Symbole, die pro Sekunde einlaufen.

Timeshift-Funktion

Zeitversetzte Wiedergabe

Transponder

Ein Transponder ist ein Frequenzumsetzer, der die von der Erde abgestrahlten TV- und Radio-Signale empfängt, umsetzt und im Anschluss in der geänderten Frequenz wieder zur Erde abstrahlt. Ein Satellit besitzt mehrere Transponder.

Analoge Transponder übertragen nur ein TV-Programm und ggf. mehrere Radio-Programme auf einer Sendefrequenz.

Digitale Transponder übertragen mehrere TV- und mehrere Radio-Programme auf einer Sendefrequenz gleichzeitig. Wenn ein Programm-Anbieter über einen digitalen Transponder mehrere TV-Programme abstrahlt, spricht man auch von dem Programm-Paket des Programm-Anbieters. Die Begriffe „Digitaler Transponder“ und „Programm-Paket“ haben die gleiche Bedeutung.

UPnP

Steht für „Universal Plug and Play“. Nähere Informationen erhalten Sie unter „www.upnp.org“

VCR-/DVR-Anschluss

Anschluss für einen externen Recorder (z. B. Video- oder DVD-Recorder)

Viterbi-Rate

Die Viterbi-Rate (Code-Rate, Fehlerrate) charakterisiert den vom Programm-Anbieter verwendeten Fehlerschutz. Der DVB-Standard sieht folgende Werte vor: 1/2 - 2/3 - 3/4 - 5/6 - 7/8

Y/C

S-Video Signal

Web-Interface

Dabei handelt es sich um eine Webschnittstelle um zwischen zwei oder mehreren Systemen (z. B. Receiver zu PC) interagieren zu können. Es ist dadurch möglich z. B. Daten auszutauschen.

8PSK (8-Phase-Shift-Keying)

Digitales Modulationsverfahren, das bei HDTV-Satellitenübertragung verwendet wird

Service

Sollten Sie trotz Studiums dieser Betriebsanleitung noch Fragen zur Inbetriebnahme oder Bedienung haben, oder sollte wider Erwarten ein Problem auftreten, setzen Sie sich bitte mit Ihrem Fachhändler in Verbindung. Weiterhin steht Ihnen auch unsere Kathrein-Kunden-Hotline zur Verfügung.

Telefon: [phone] *

* (0,49 EUR/Min über das Festnetz der Deutschen Telekom AG, Mobilfunkkosten können ggf. abweichen)

Stichwortverzeichnis

4-GB-Datei-Begrenzung 141

A

Aktualisierung (Update) über Satellit 109

Aktualisierung über USB 110

Allgemeine Informationen zum Premium-tvtv-EPG 58

Alphanumerische Eingaben 46

Anschlussbeispiel 15

Anschlussbeispiele für Netzwerkfunktion 174

Ansichten (Sortierung der Aufnahmen) des Aufnahmen-Archives 87

Ansichten des EPGs 61

Ansicht Rückseite 12

Ansicht Vorderseite (Blende heruntergeklappt) 13

Antenne & Satelliten 126

Anwendungen 141

Anzeigedauer Programm-Meldung (Programm-Information) 122

Anzeigedauer Wiedergabe-Meldung (Wiedergabe-Information) 122

Anzeige Lautstärkebalken 122

Archiv-Festplatte einrichten 43

Archiv-Festplatte erstellen 138

Audio-Einstellungen 116

Aufnahme-Einstellungen (Timer programmieren) 69

Aufnahme „Benutzerdefiniert“ 73

Aufnahme „Einmalig“ 72

Aufnahme „Täglich“ 72

Aufnahme „Wöchentlich“ 73

Aufnahmen-Archiv (Aufnahmen wiedergeben/bearbeiten) 85

Aufnahmen bearbeiten 92

Aufnahmeort für Aufnahme festlegen 71

Aufnahmeplan-Ansicht 76

Aufruf Aufnahmen-Archiv 85

Aufruf EPG 59

Aufruf Options-Programme 53

Ausnahmebetrieb 166

Ausstattungsmerkmale 10

Auswahl der zu bearbeitenden

Programm-/Favoritenliste 79

Autom. Prog.-Namen-Aktualisierung 126

Automatischer Suchlauf 101

Automatische Software-Aktualisierung 107

Automatisches Timeshift 56, 125

B

Bearbeitung einer Aufnahme 77

Benutzerdefinierte Einstellungen 120

Bildausgabe über 18

Bildschirm-Menü anpassen 122

Blockmarkierung starten 83

C

Datum und Uhrzeit 42

Durchführung der Software-Aktualisierung 167

E

Einfaches LNB 144

Einkabel-System 36

Einkabel-System-Anlagen 172

Stichwortverzeichnis

Einstellen der Lautstärke 49

Einstellung des Fernbedienungs-Codes 118

Einstellungen 113

Einzelanlagen 170

EPG-Aktualisierung 123

EPG-Aktualisierungs-Zeit 124

EPG-Einstellungen 123

Erinnerungsfunktion

(Umschalten auf Sendung) 75

Erst-Installation 17

EXR .../EXU ... 158

Extras-Menü 64

F

Fehlererkennung und

Problembehandlung 168

Fernbedienung im Live-Betrieb (TV/Radio) 48

Festplatten-Management 137

Frontdisplay-Anzeige im Betrieb 123

Frontdisplay-Helligkeit 123

Frontdisplay im Stand-by-Modus 123

FTP bei Receiver-Start starten 141

G

Gemeinschaftsanlagen (16 x Sat-ZF), Multifeed

Gemeinschaftsanlagen (4 x Sat-ZF) 170

Gemeinschaftsanlagen (8 x Sat-ZF), Multifeed 171

Grundeinstellungen 113

|

In Ordner verschieben 95

J

Jetzt läuft-Ansicht 61

K

Kapitel anlegen 91

Kapitelansicht 96

Kapitel löschen 97

Kindersicherung 120

Kleines Technisches Lexikon 178

L

Lieferumfang 10

Löschen 81,93

M

Manueller Suchlauf 103

Media-Center-Einstellungen 126

Mediacenter 165

Mehrfach-Entschlüsselung 136

Meine Tipps 64

MP3-Player Bildschirmschoner 126

N

Nachlaufzeit für Aufnahmen 124

Netzwerk-Einstellungen 138

Neuen Ordner anlegen 95

O

Ordner anlegen 88

Ordner bearbeiten (löschen/umbenennen) 89

Ordner im Aufnahmen-Archiv 88

OTR (One Touch Recording) - Direkte Festplatten-Aufnahme 57

P

Premium-tvtv-EPG 59

Programm-Information 52

Programme bearbeiten (Programmlisten) 80

Programmliste auf USB-Gerät speichern 111

Programmliste bearbeiten 78

Programmlisten-Aktualisierung 111

Programmsuche mit Service-ID 105

Stichwortverzeichnis

Programmsuchlauf 40, 101

Programmwahl 49

Programmwahl aus Programmliste 50

Programmwahl direkt 49

PVR (Aufnahme)-Einstellungen 125

S

„Serien-Aufnahme“ 74

Sat-Finder 127

Sat-ZF-Anschlussbeispiele 170

Satelliten bearbeiten 128

Schauspieler/in 67

Schnittstellen 134

SCR-Einkabel-System 157

Sendung nicht im EPG vorhanden 70

Service 182

Service-Menü 107

Simple MP3 Mode 126

Sleep Timer 122

Software-Aktualisierung über

USB-Anschluss 167

Sparte ändern 94

Sparten-Ansicht 63

Sperren 82, 93

Spracheinstellungen 142

Standard-Aufnahmedauer 125

Start-Bildschirm (EPG) 124

Stichwortsuche in Detailinformation 67

Stromverbrauch im Stand-by-Modus < 1 W 9

Suchfunktion 66

T

Technischer Anhang 169

Ton-Auswahl 54

Transponder bearbeiten 130

Tuner-Konfiguration 20, 128, 143

TV- und Videorecorder-Anschluss 16

U

UAS 481 160

Überschneidungen von Aufnahmen 77

Überspringen 81

Umbenennen 93

Unterschied PAL - HDTV 3

Untertitel-Auswahl 54

UPnP-Server bei Receiver-Start starten 141

V

Verschieben 81

Video-Einstellungen 114

Videotext 55

Volltextsuche 68

Vorlaufzeit für Aufnahmen 124

Vorschau-Ansicht (Programm-Zeitschrift) 62

W

Wechsel zwischen TV- und Radio-Betrieb 49

Weitere Sendetermine 66

Werkseinstellung laden 112

Wiedergabe einer Aufnahme 90

Wiedergabefunktionen 90

Z

Zu Favoritenliste hinzufügen 82

Für Ihre Notizen

Für Ihre Notizen
