UFS 790si - Digitaler Decoder KATHREIN - Kostenlose Bedienungsanleitung

Produkttyp	Digitaler Decoder / Satellitenreceiver
Marke	Kathrein
Modell	UFS 790si
Abmessungen (B x H x T)	ca. 320 x 60 x 250 mm
Gewicht	ca. 2,5 kg
Stromversorgung	230 V, 50 Hz; Leistungsaufnahme ca. 20 W (Standby < 1 W)
Empfangsstandard	DVB-S2 / DVB-S2X, MPEG-4, H.264, H.265
Anschlüsse	1x LNB-Eingang (F-Buchse), 1x HDMI, 1x Scart, 1x S/PDIF (optisch), 2x USB 2.0, LAN (Ethernet)
Funktionen	HDTV, 4K/UHD (optional), CI+ Slot, Aufnahme (USB), Timeshift, EPG, Internetzugang
Fernbedienung	IR-Fernbedienung im Lieferumfang
Gehäusematerial	Metall (Stahlblech)
Reinigung	Gehäuse mit weichem, trockenem Tuch abwischen; keine aggressiven Reiniger
Sicherheit	Netzstecker ziehen vor Reinigung; Gerät vor Feuchtigkeit schützen
Ersatzteile	Fernbedienung, Netzteil (extern), ggf. Lüfter
Reparierbarkeit	Nur durch Fachpersonal; keine eigenständigen Reparaturen
Allgemeines	Lieferumfang: Receiver, Fernbedienung, Batterien, HDMI-Kabel, Bedienungsanleitung

Häufig gestellte Fragen - UFS 790si KATHREIN

Wie schließe ich den Kathrein UFS 790si an?

Verbinden Sie das Satellitenkabel mit der LNB-Buchse, HDMI mit dem Fernseher und stecken Sie das Netzteil ein. Schalten Sie das Gerät ein und führen Sie den Sendersuchlauf durch.

Kann ich mit dem UFS 790si 4K empfangen?

Ja, der Receiver unterstützt 4K/UHD (Ultra HD), sofern der Sender in 4K ausgestrahlt wird und Sie ein 4K-fähiges TV-Gerät besitzen.

Wie kann ich Aufnahmen machen?

Schließen Sie einen USB-Speicherstick (FAT32-formatiert) an die USB-Buchse an. Drücken Sie die Rec-Taste auf der Fernbedienung, um die laufende Sendung aufzunehmen. Timeshift ist ebenfalls möglich.

Der Receiver zeigt kein Bild. Was tun?

Prüfen Sie die HDMI-Verbindung, ob der Fernseher auf den richtigen Eingang geschaltet ist und ob das Netzteil angeschlossen ist. Führen Sie ggf. einen Werksreset durch: Menü > Einstellungen > Werkseinstellungen.

Wie aktualisiere ich die Software?

Gehen Sie zu Menü > Einstellungen > Software-Update. Wählen Sie über USB oder über Internet (sofern verbunden). Laden Sie die aktuelle Firmware von der Kathrein-Website herunter.

Welche Sender kann ich empfangen?

Der Receiver empfängt freie und verschlüsselte Satellitensender (DVB-S2) nach einem Sendersuchlauf. Für verschlüsselte Sender ist ein CI+ Modul und eine Smartcard erforderlich.

Wie verbinde ich den Receiver mit dem Internet?

Verbinden Sie das LAN-Kabel mit der Ethernet-Buchse am Receiver und Ihrem Router. Die Netzwerkeinstellungen erfolgen automatisch (DHCP). Für WLAN benötigen Sie einen zusätzlichen WLAN-Adapter (USB).

Der Receiver hängt sich auf. Was kann ich tun?

Trennen Sie das Gerät für 30 Sekunden vom Strom. Starten Sie es neu. Falls das Problem weiterhin besteht, führen Sie ein Software-Update oder einen Werksreset durch.

Kann ich Untertitel und Tonspuren umschalten?

Ja, drücken Sie die Audio-Taste für die Tonspur und die Subtitle-Taste für Untertitel. Verfügbare Optionen hängen vom Sender ab.

Wie reinige ich den Receiver?

Verwenden Sie ein weiches, trockenes Tuch. Keine Flüssigkeiten oder Reinigungsmittel verwenden. Ziehen Sie vor der Reinigung den Netzstecker.

BEDIENUNGSANLEITUNG UFS 790si KATHREIN

Sehr geehrte Kundin, sehr geehrter Kunde,

die vorliegende Betriebsanleitung soll Ihnen helfen, die umfangreichen Funktionen Ihres neuen Satelliten-Receivers optimal zu nutzen.

Wir haben die Bedienungshinweise so verständlich wie möglich verfasst und so knapp wie nötig gehalten.

Trennen Sie Ihren Receiver, um Strom zu sparen, bei längerer Abwesenheit vom Netz. Bei kürzeren Pausen können Sie den Receiver mit der Fernbedienung auf Stand-by schalten, sodass nur ein Minimum an Strom verbraucht wird.

Wir wünschen Ihnen einen guten Empfang und viel Freude mit Ihrem neuen DVB-Sat-Receiver.

Ihr

KATHREIN-Team

WICHTIGE INFORMATIONEN

Hinsichtlich der Programm-Belegung der Satelliten und Transponder sowie der DVB-T-Kanäle finden immer wieder Veränderungen statt. Demzufolge ist es in solchen Fällen erforderlich, die Programm-Einstellungen neu vorzunehmen, obwohl die werkseitige Vorprogrammierung immer dem jeweils neuesten Stand entspricht. Die Angaben für diese Neueinstellung können Sie dem Internet oder den entsprechenden Fachzeitschriften entnehmen.

Ihr Receiver wurde ab Werk mit der jeweils neuesten Software ausgestattet. Wir sind aber stets bemüht, die Software an die Wünsche unserer Kunden und den Stand der Technik anzupassen. Im Abschnitt „Software-Update“ finden Sie hierzu weitere Informationen.

Die in dieser Betriebsanleitung enthaltenen Informationen entsprechen dem Stand bei Drucklegung. Wir behalten uns jedoch das Recht vor, jederzeit und ohne Vorankündigung Änderungen durchzuführen. Sollte es eine neue Software für Ihren Receiver geben, die Auswirkungen auf die Betriebsanleitung hat (z. B. die Änderung von Menüs und/oder Funktionen), werden wir, falls dies von uns als nötig empfunden wird, eine neue Betriebsanleitung zum Download unter „www.kathrein.de“ zur Verfügung stellen.

Bitte bewahren Sie die Originalverpackung für einen eventuellen Rückversand auf! Bei unsachgemäßem Versand erlischt der Garantieanspruch.

Notieren Sie sich Ihre Grundeinstellungen des Receivers (werden in der Erst-Installation festgelegt), um gegebenenfalls darauf zurückgreifen zu können!

Der in dieser Betriebsanleitung genannte Begriff DiSEqC™ ist ein eingetragenes Warenzeichen der European Telecommunication Satellite Organization (EUTELSAT).

Um den UFS 790 komplett vom Stromnetz zu trennen, müssen Sie den Netzstecker aus der Netzsteckdose ziehen! Stellen Sie den UFS 790 daher in der Nähe einer Netzsteckdose auf und achten Sie auf die Zugänglichkeit dieser Netzsteckdose, damit Sie jederzeit in der Lage sind (z. B. bei Gewitter oder längerer Abwesenheit), den Receiver vom Stromnetz zu trennen.

WICHTIGE INFORMATIONEN

HINWEIS ZU AUDIO MPEG INC. UND S.I.SV.EL, S.P.A:

Dieses Gerät macht von rechtlich geschützten Technologien Gebrauch, die durch Patente in den USA und durch andere Immaterialgüterrechte auch in anderen Ländern geschützt sind.

KATHREIN-Werke KG hat hierzu von Audio MPEG Inc. und Societa' Italiana per lo sviluppo dell'elettronica, S.I.SV.EL, S.P.A Nutzungsrechte erhalten, die bestimmten Beschränkungen unterliegen, welche auch von Ihnen als Kunde zu beachten sind.

Danach darf dieses Gerät nur im privaten, nicht-gewerblichen Einsatz durch Endkunden und für lizenzierte Inhalte genutzt werden. Ein Einsatz zu gewerblichen Zwecken ist nicht gestattet. Die Nutzung von Produkten oder Verfahren, die zusammen mit diesem Gerät verkauft oder genutzt werden, ist nicht mit umfasst.

Die Anwendung reversibler Techniken sowie die Demontage ist in Bezug auf die lizenzierten Technologien ebenfalls nicht gestattet.

ENTSORGUNGSHINWEISE

Elektronische Geräte gehören nicht in den Hausmüll, sondern müssen - gemäß Richtlinie 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 27. Januar 2003 über Elektro- und Elektronik-Altgeräte fachgerecht entsorgt werden.

Bitte geben Sie dieses Gerät am Ende seiner Verwendung zur Entsorgung an den dafür vorgesehenen öffentlichen Sammelstellen ab.

Verbrauchte Batterien sind Sondermüll!

Werfen Sie daher verbrauchte Batterien nicht in den Hausmüll, sondern geben Sie diese bei einer Sammelstelle für Altbatterien ab!

SERVICE

Sollten Sie trotz Durchsicht dieser Betriebsanleitung noch Fragen zur Inbetriebnahme oder Bedienung haben oder sollte wider Erwarten ein Problem auftreten, setzen Sie sich bitte mit Ihrem Fachhändler in Verbindung. Weiterhin steht Ihnen auch unsere Kathrein-Kunden-Hotline zur Verfügung.

Telefon: [phone]*

* (0,49 EUR/Min über das Festnetz der Deutschen Telekom AG, Mobilfunkkosten können ggf. abweichen)

INHALTSVERZEICHNIS

VORWORT/WICHTIGE INFORMATIONEN.... 2

INHALTSVERZEICHNIS 4

RECEIVER-EIGENSCHAFTEN UND LIEFERUMFANG...... 6

SICHERHEITSHINWEISE.... 7

ANSCHLUSS UND INBETRIEBNAHME 8

GERÄT ANSCHLIESSEN...... 8

SAT-ZF-ANSCHLUSS 8

EMPFANGSVORAUSSETZUNGEN 8

VOREINSTELLUNG DER EMPFANGSANLAGE 8

RF(HF)-ANSCHLUSS 9

TV-ANSCHLUSS 9

BATTERIEN IN DIE FERNBEDIENUNG EINLEGEN 9

BEDIENELEMENTE, ANZEIGEN UND ANSCHLÜSSE 10

FERNBEDIENUNG 11

FUNKTIONSTASTEN DER FERNBEDIENUNG.... 11

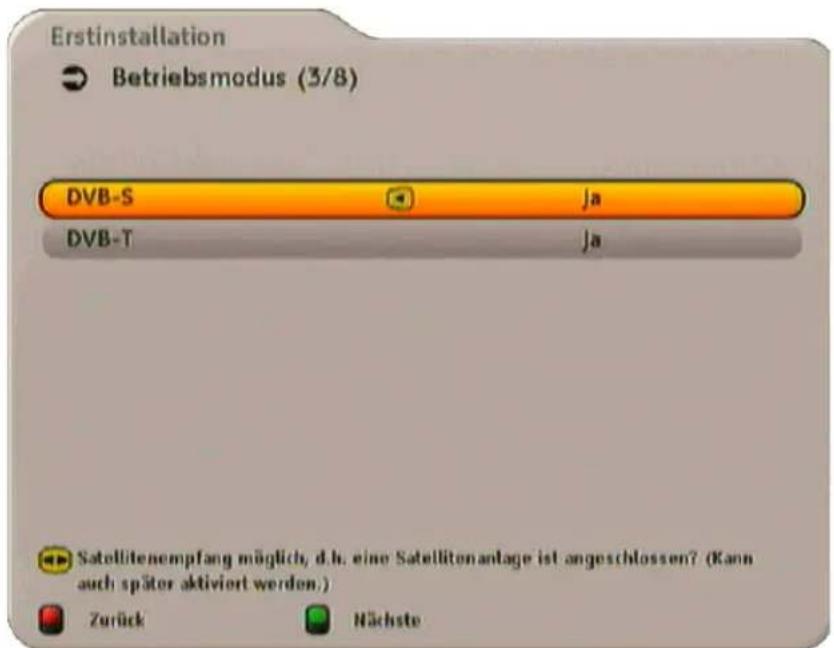

ERST-INSTALLATION.... 12

BEDIENUNG 29

GEBRAUCH DER FERNBEDIENUNG 29

PROGRAMM-WAHL (TV UND RADIO) 29

PROGRAMM-WAHL AUS PROGRAMM-LISTE 30

PROGRAMM-INFORMATIONEN (PROGRAMM-MELDUNG) 31

TON-/UNTERTITEL-AUSWAHL 31

AUFRUF OPTIONS-PROGRAMME 32

BILDANPASSUNG UND AUDIO-AUSGABEFORMAT 32

VIDEOTEXT 32

EPG (ELEKTRONISCHER PROGRAMM-FÜHRER) 33

AUFRUF EPG.... 33

JETZT LÄUFT-ANSICHT 34

VORSCHAU-ANSICHT (PROGRAMM-ZEITSCHRIFT) 35

SPARTEN-ANSICHT 36

SUCH-FUNKTION.... 37

ZUSATZINFORMATIONEN (I-TASTE) 38

AUFNEHMEN (TIMER) 39

AUFNAHME EINMALIG.... 40

AUFNAHME TÄGLICH 40

AUFNAHME WÖCHENTLICH 41

AUFNAHME MONTAG BIS FREITAG.... 41

AUFNAHMEPLAN-ANSICHT 43

COMMON INTERFACE 44

WICHTIGE HINWEISE 44

EINSETZEN DER SMARTCARD UND DES CA-MODULES 44

EINSETZEN DES CA-MODULES IN DAS CI 44

EINSETZEN DER SMARTCARD IN DEN SMARTCARD-READER 44

INHALTSVERZEICHNIS

HAUPTMENÜ 45

PROGRAMM-LISTE BEARBEITEN.... 46

PROGRAMME IN PROGRAMM-LISTE SORTIEREN (LINKE SPALTE) 46

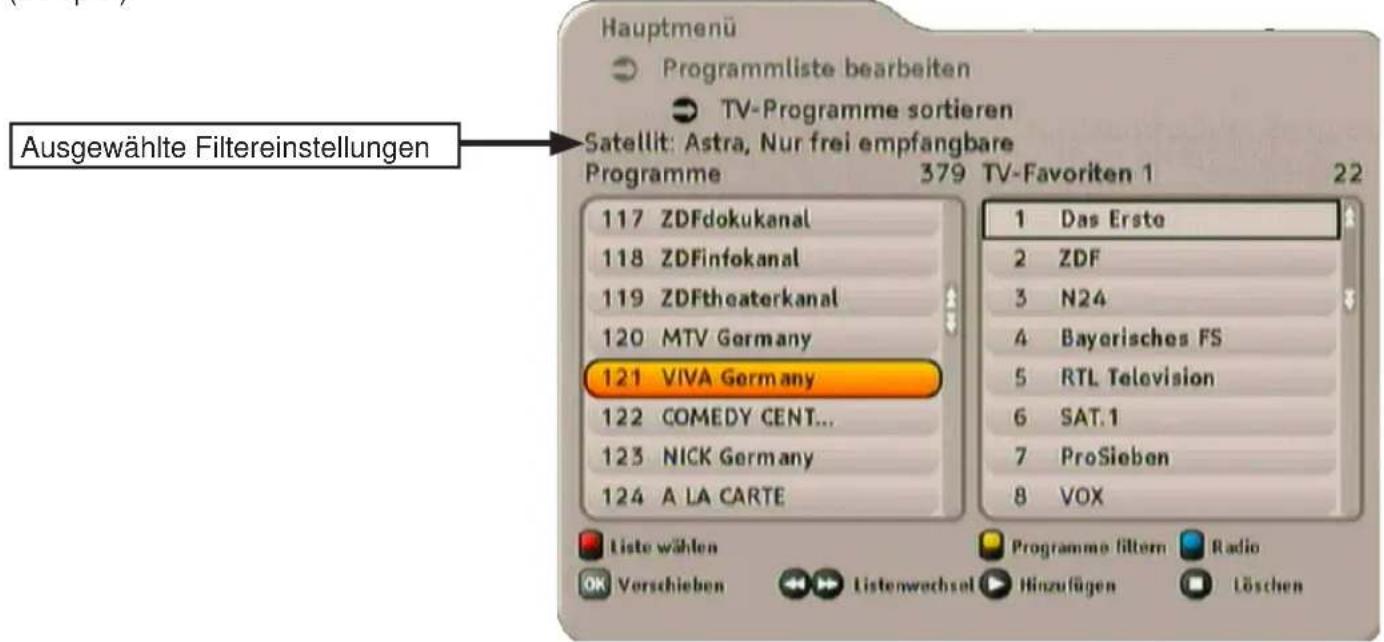

PROGRAMME AUS PROGRAMM-LISTE LÖSCHEN.... 46

FAVORITEN-LISTEN 46

PROGRAMM ZU FAVORITEN-LISTE HINZUFÜGEN 47

PROGRAMM AUS FAVORITEN-LISTE LÖSCHEN 48

PROGRAMME IN FAVORITEN-LISTE SORTIEREN 48

PROGRAMM-SUCHLAUF 49

AUTOMATISCHER SUCHLAUF (DVB-S) SAT 50

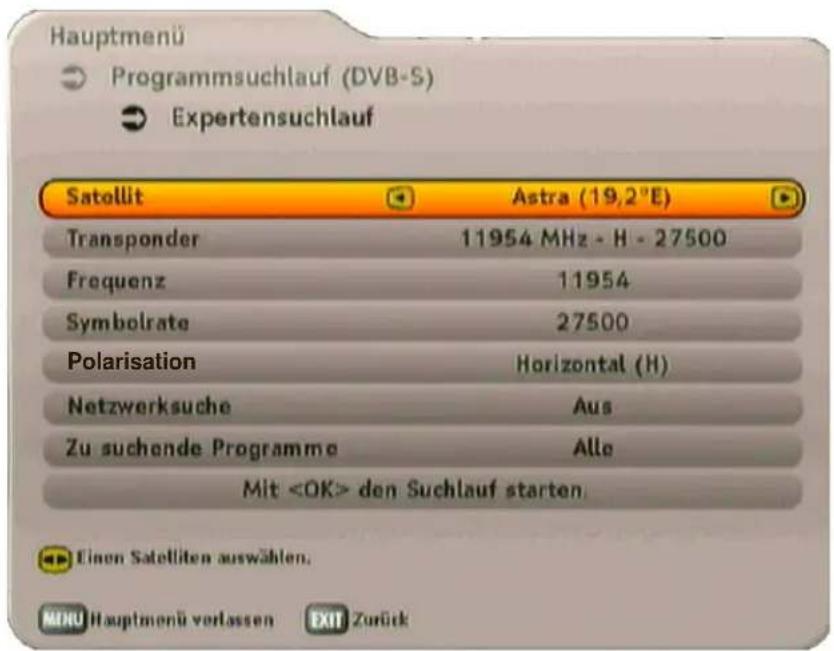

EXPERTENSUCHLAUF (DVB-S) SAT 52

AUTOMATISCHER SUCHLAUF (DVB-T) TERRESTRISCH.... 53

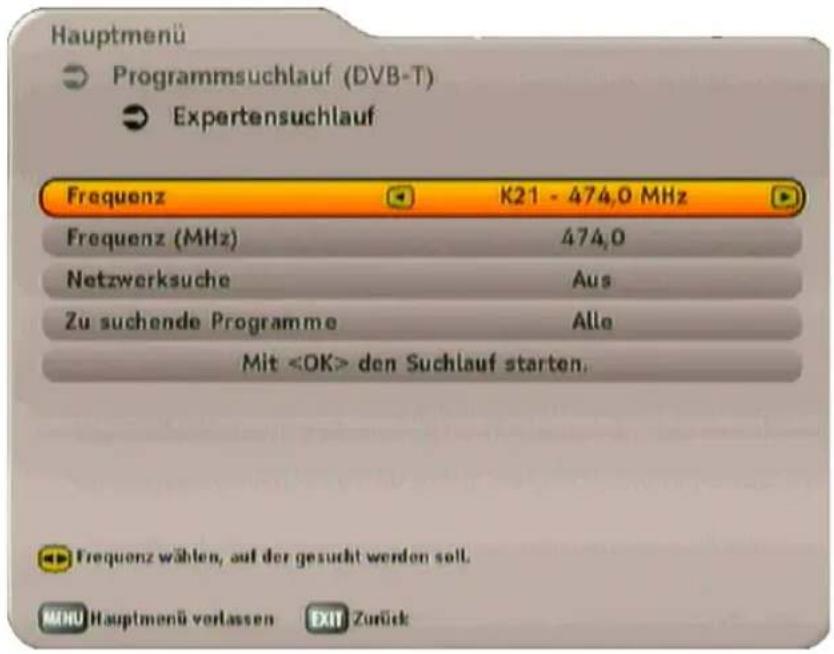

EXPERTENSUCHLAUF (DVB-T) TERRESTRISCH 55

SICHERHEIT 56

EINSTELLUNGEN 57

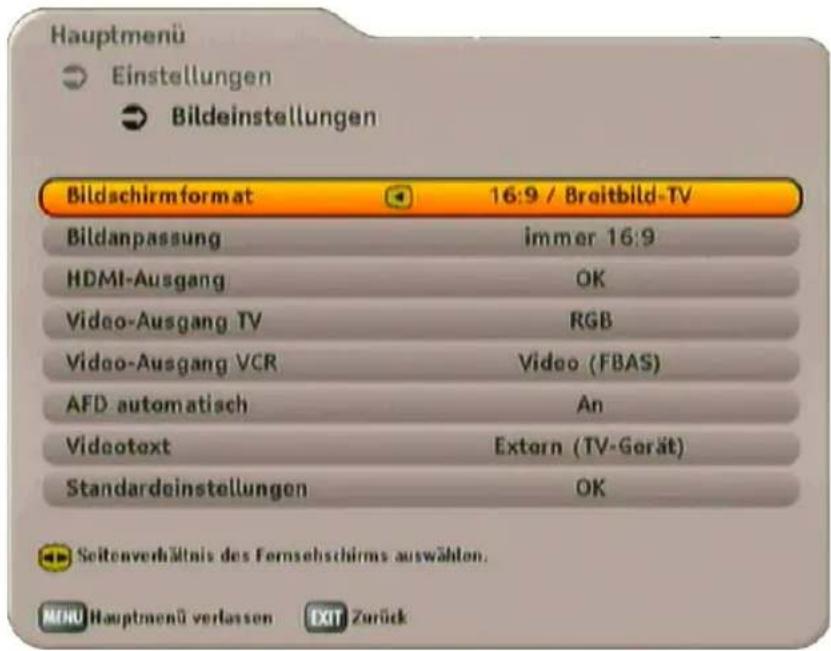

BILD- UND TON-EINSTELLUNGEN.... 58

MENÜ-EINSTELLUNGEN 59

ALLGEMEINES....60

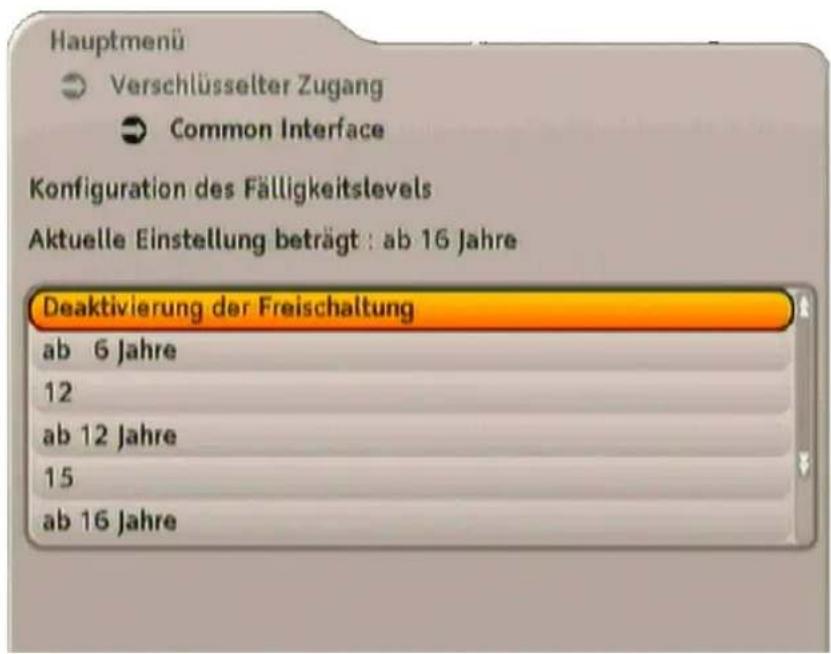

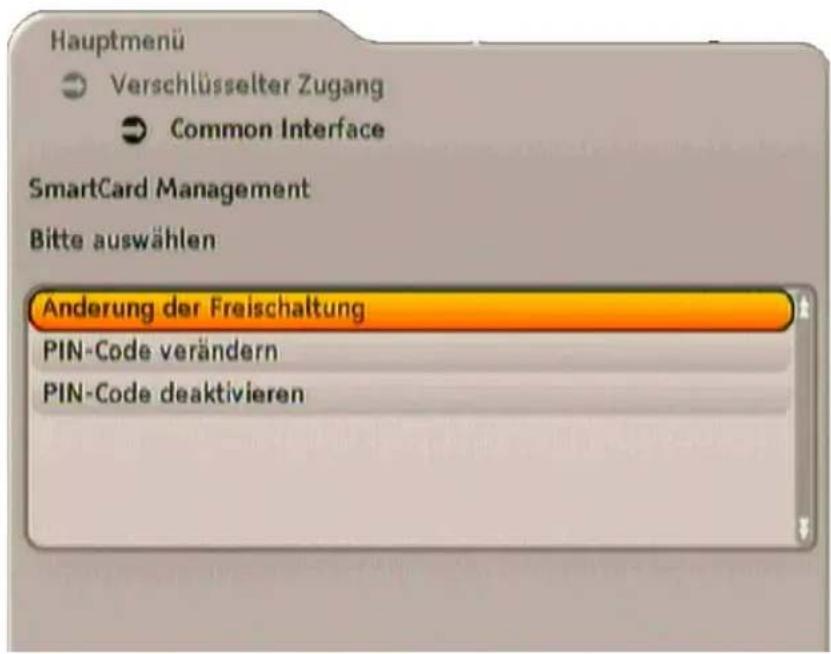

VERSCHLÜSSELTTER ZUGANG (COMMON INTERFACE) 61

CONAX CA - SMARTCARD-READER 61

CRYPTOWORKS - CI (CA-MODUL) 63

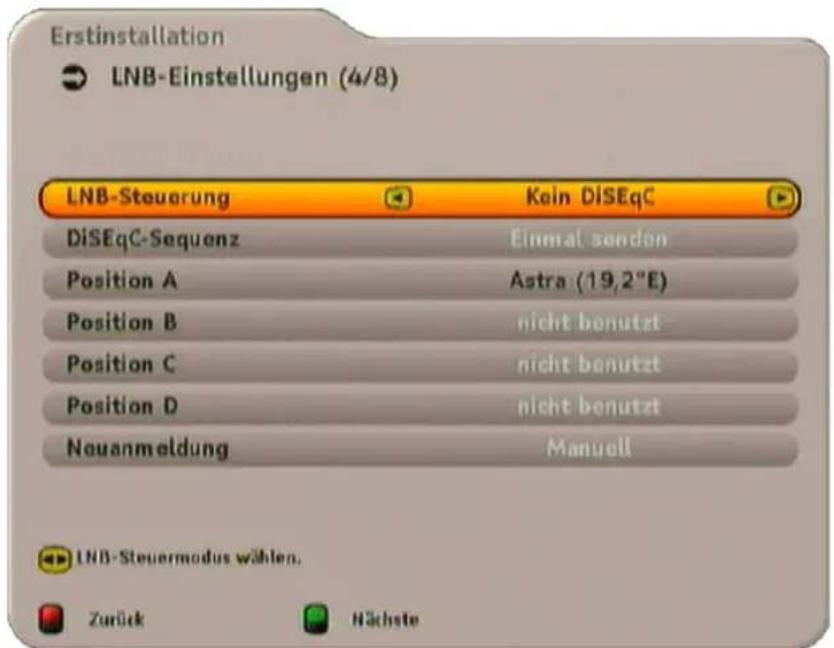

LNB-EINSTELLUNGEN 64

ANTENNEN-EINSTELLUNGEN (DVB-T) 64

SERVICE-MENÜ 65

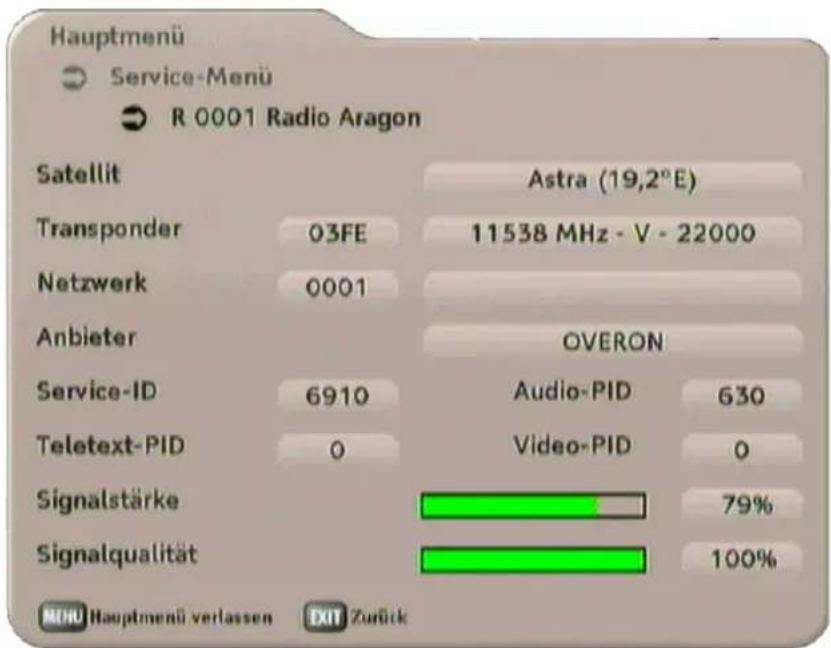

SAT-FINDER 66

PROGRAMM-INFORMATIONEN 66

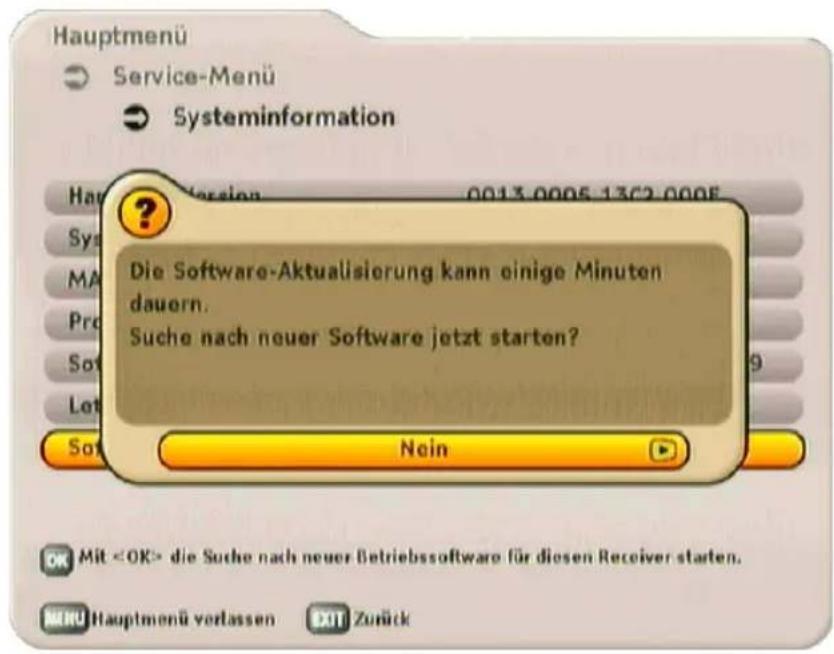

SYSTEMINFORMATION.... 67

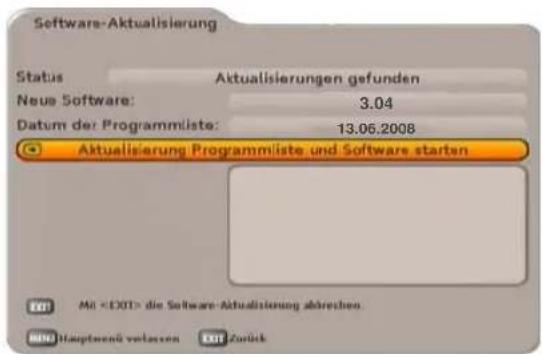

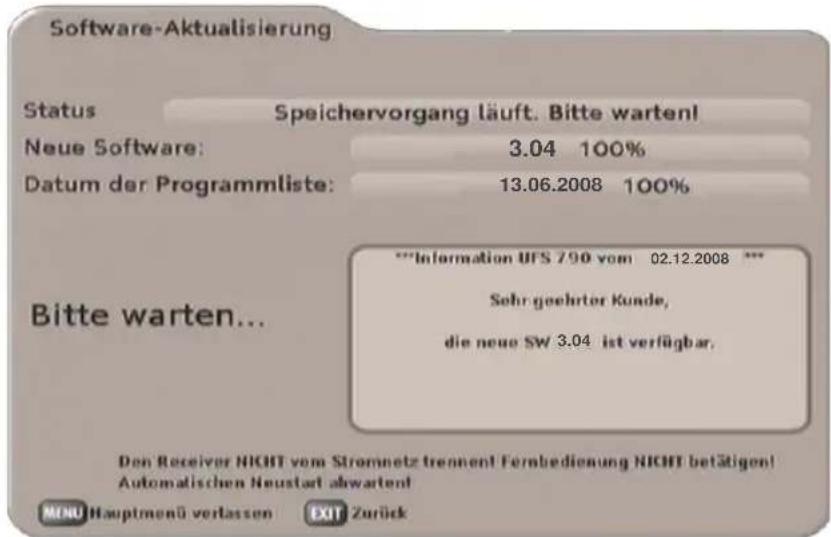

SOFTWARE-AKTUALISIERUNG 67

WERKSEINSTELLUNG ABRUFEN 71

SPRACHE.... 72

TECHNISCHER ANHANG 73

TECHNISCHE MERKMALE 73

SCART-BUCHSEN-BELEGUNG 75

UMSCHALTUNG VHS/S-VHS 75

ANSCHLUSSBEISPIEL 76

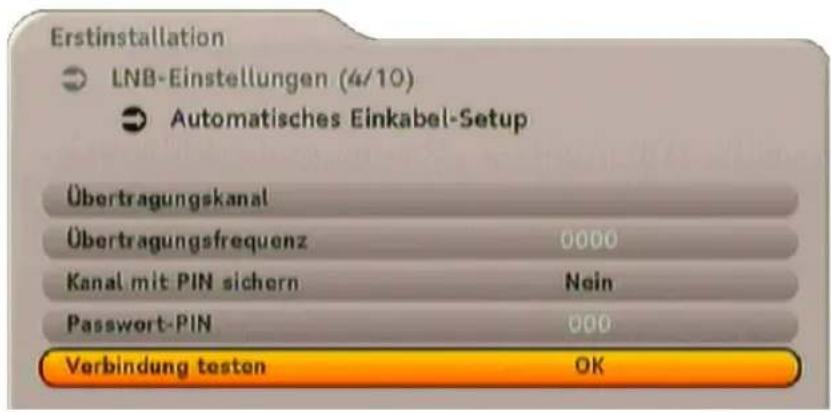

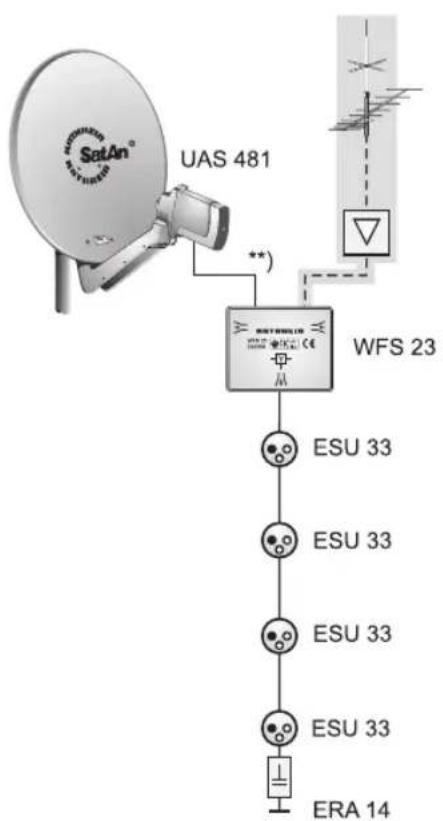

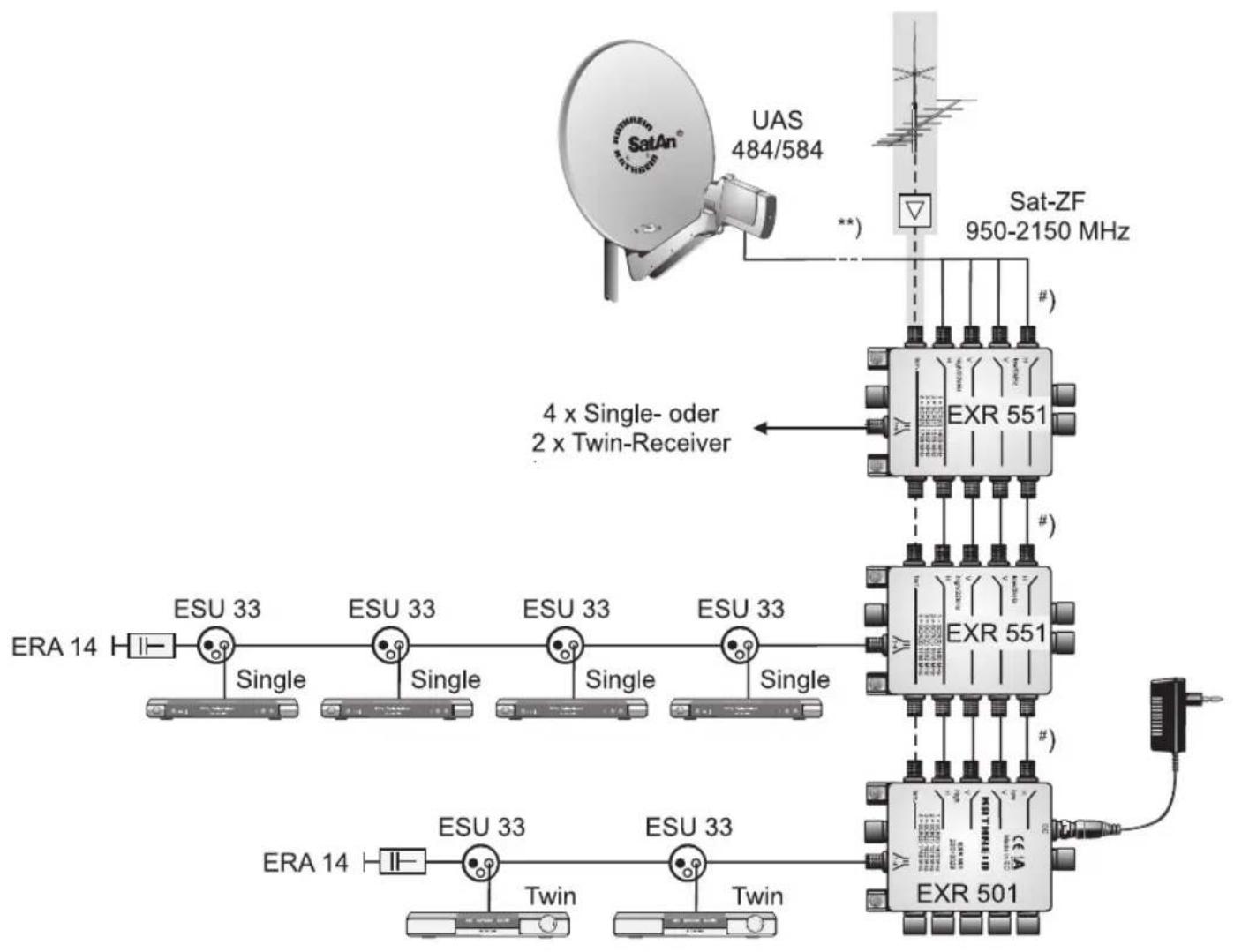

BEISPIELE EINKABEL-ANLAGEN.... 77

RECEIVER-EIGENSCHAFTEN UND LIEFERUMFANG

RECEIVER-EIGENSCHAFTEN

Die Receiver UFS 790si und UFS 790sw sind Kombi-Receiver, die den Empfang von digitalen Satelliten- und digitalen terrestrischen TV- und Radio-Programmen ermöglichen.

Das Entschlüsselungssystem für Conax ist bereits integriert. Zusätzlich ist ein Common Interface für ein CA-Modul für die Entschlüsselung weiterer Sat-Pay-TV-Programme vorhanden.

Die HDMI-Schnittstelle bietet die optimale Möglichkeit, den Receiver an einem geeigneten Flachbildfernseher anzuschließen.

Die Receiver verfügen über umfang-reiche Ausstattungsmerkmale, wie z. B. 16-stelliges alphanumerisches Display zur Anzeige von Programm-Namen, elektrischer und optischer Audio-Ausgang für Dolby Digital (AC 3) und Videotext mit Speicher für 800 Seiten.

Die Receiver werden in den Gehäusefarben Silber und Schwarz geliefert.

RECEIVER AUSSCHALTEN UND EPG-AKTUALISIERUNG

Sie können den Receiver mit der ⏻-Taste der Fernbedienung aus dem TV-Betrieb in den Stand-by-Modus schalten und wieder in Betrieb nehmen.

Der Receiver verfügt über die Funktion der EPG-Daten-Aktualisierung während der Nacht, d. h. der Receiver beginnt automatisch um 03:00 Uhr nachts die EPG-Daten zu aktualisieren (dieser Vorgang kann einige Minuten dauern und wird im Display des Receivers nicht angezeigt). Sollte zu dieser Zeit eine Aufnahme programmiert sein, wird die Aktualisierung auf nächste Nacht 03.00 Uhr verschoben.

Eine Änderung der Aktualisierungszeit ist nicht möglich.

Dabei werden die EPG-Daten der ersten 25 Kanäle aus der Gesamt-Kanalliste aktualisiert. Dies funktioniert aber nur, wenn der Receiver im Stand-by-Modus steht. Sollte der Receiver ganz ausgeschaltet (Netzschalter) sein oder sich im Betrieb befinden, wird die Aktualisierung verschoben. Im Anschluss an die Aktualisierung geht der Receiver selbstständig wieder in den Stand-by-Modus zurück. Wenn Sie während der

Aktualisierung die ⏻-Taste drücken, wird die Aktualisierung vorzeitig abgebrochen und der Receiver schaltet sich ein.

LIEFERUMFANG

• UFS 790si (silber) bzw. UFS 790sw (schwarz)
• Infrarot-Fernbedienung
• Scart-Kabel
• 2 Batterien AAA 1,5 V
• Stromversorgungskabel
• Betriebsanleitung

D

Sicherheitshinweise – Wichtige Hinweise

Sie finden auf dieser Seite wichtige Hinweise zum Betrieb, Aufstellungsort und Anschluss des Gerätes. Lesen Sie diese Hinweise sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen.

Netzkabel

Achten Sie darauf, dass das Netzkabel (Stromversorgungskabel) nicht beschädigt wird. Geräte mit beschädigtem Netzkabel müssen vom Netz getrennt (Ziehen des Netzsteckers) und vor der erneuten Inbetriebnahme durch einen Fachmann Instand gesetzt werden. Verwenden Sie nur (wenn vorgesehen) das mitgelieferte Netzteil!

Es besteht Lebensgefahr durch Stromschlag!

Reinigung

Ziehen Sie den Netzstecker, bevor Sie das Gerät reinigen. Benutzen Sie zur Reinigung ein trockenes Tuch und reinigen Sie lediglich die Oberfläche. Öffnen Sie das Gerät auf keinen Fall.

Bei Berührung mit Teilen im Inneren des Gerätes besteht Lebensgefahr durch Stromschlag!

Spielende Kinder

Achten Sie darauf, dass Kinder keine Gegenstände in die Lüftungsschlitze stecken.

Es besteht Lebensgefahr durch Stromschlag!

Erdung

Die Antennenanlage ist vorschriftsmäßig zu erden oder an den Potenzialausgleich anzuschließen. Dabei sind die EN 60728/11 und gegebenenfalls die landesspezifi schen Vorschriften zu beachten.

Es besteht Gefahr durch Überspannung, Blitzeinschlag!

Netzspannung

Betreiben Sie das Gerät nur an der für das Gerät angegebenen Netzspannung (zu sehen an der Geräte-Rückseite bzw. am externen Netzteil)! Das Gerät darf erst ans Netz angeschlossen und eingeschaltet werden, nachdem die Verbindungen mit der Antenne und dem Fernsehgerät bzw. dem Kabelnetz und dem PC hergestellt wurden.

Sollte die Netzspannung zu hoch sein, besteht Brandgefahr!

Reparatur

Lassen Sie Reparaturen an Ihrem Gerät nur von qualifi ziertem Fachpersonal ausführen. Eigenmächtiges Öffnen und Reparaturversuche führen zum Verlust des Gewährleistungsanspruches! Durch unsachgemäße Eingriffe in das Gerät kann die elektrische Sicherheit des Gerätes gefährdet werden.

Der Hersteller haftet nicht für Unfälle des Anwenders am geöffneten Gerät!

Anschlüsse

Eine Fehlbeschaltung der Anschlüsse kann zu Betriebsstörungen oder zu Defekten am Gerät führen!

Längere Abwesenheit/Gewitter/Zugänglichkeit Netzstecker

Schalten Sie das Gerät bei längerer Abwesenheit und bei Gewitter grundsätzlich mit dem Netzschalter aus und trennen Sie es durch Ziehen des Netzsteckers vom Stromnetz. Dies gilt auch für diejenigen Geräte, die mit dem Gerät verbunden sind. Kabelnetz-Trennung ist ebenfalls zu empfehlen. Beachten Sie eventuelle Timer-Programmierungen (Receiver) und schalten Sie das Gerät rechtzeitig vor dem Aufnahmezeitpunkt wieder ein. Achten Sie darauf, dass der Netzstecker immer frei zugänglich ist.

Aufstellungsort

Jedes elektronische Gerät entwickelt Wärme. Die Erwärmung des Gerätes liegt jedoch im zulässigen Bereich. Empfändliche Möbeloberfl ächen und Furniere können sich durch die ständige Wärmeeinwirkung im Laufe der Zeit verfärben. Ebenso können die Gerätefüße in Verbindung mit behandelten Möbeloberfl ächen Farbveränderungen hervorrufen. Stellen Sie das Gerät gegebenenfalls auf eine feste, geeignete und ebene Unterlage!

Lüftung

Die in diesem Gerät entstehende Wärme wird ausreichend abgeführt. Installieren Sie das Gerät trotzdem niemals in einem Schrank oder einem Regal mit unzureichender Belüftung. Verdecken Sie niemals die Kühlschlitze des Gerätes (z. B. durch andere Geräte, Zeitschriften, Tischdecken oder Vorhänge)!

Stellen Sie keine Gegenstände auf das Gerät und halten Sie einen Freiraum von mindestens 10 cm über dem Gerät ein, damit die entstehende Wärme ungehindert abgeführt werden kann.

Feuchtigkeit, Sonneneinstrahlung, Wärme, offene Flammen

Schützen Sie das Gerät vor Feuchtigkeit, Tropf- und Spritzwasser (stellen Sie auch keine gefüllten Gegenstände wie z. B. Vasen auf das Gerät). Stellen Sie das Gerät nicht in der Nähe der Heizung auf, setzen Sie es nicht direkter Sonneneinstrahlung aus und betreiben Sie es nicht in Feuchträumen. Verwenden Sie das Gerät nur in gemäßigtem, nicht tropischen Klima! Stellen Sie keine offenen Flammen, wie z. B. Kerzen, auf das Gerät! Es besteht Brandgefahr!

ANSCHLUSS UND INBETRIEBNAHME

Der folgende Abschnitt ist speziell für den Fachhändler gedacht. Sie müssen diesen Abschnitt nur beachten, wenn Sie die Installation selbst durchführen. Im Abschnitt „Anschlussbeispiel“ finden Sie eine Musterkonfiguration.

Schließen Sie das Gerät erst an das Stromnetz an, wenn alle Installationsarbeiten fachgerecht durchgeführt worden sind. Beachten Sie hierzu auch den Abschnitt „Sicherheitshinweise“.

GERÄT ANSCHLIESSEN

SAT-ZF-ANSCHLUSS

Schließen Sie den Sat-ZF-Eingang des Receivers an die Satelliten-Empfangsanlage an.

Verwenden Sie hierfür ein Koaxialkabel mit einem Anschlussstecker der Norm F.

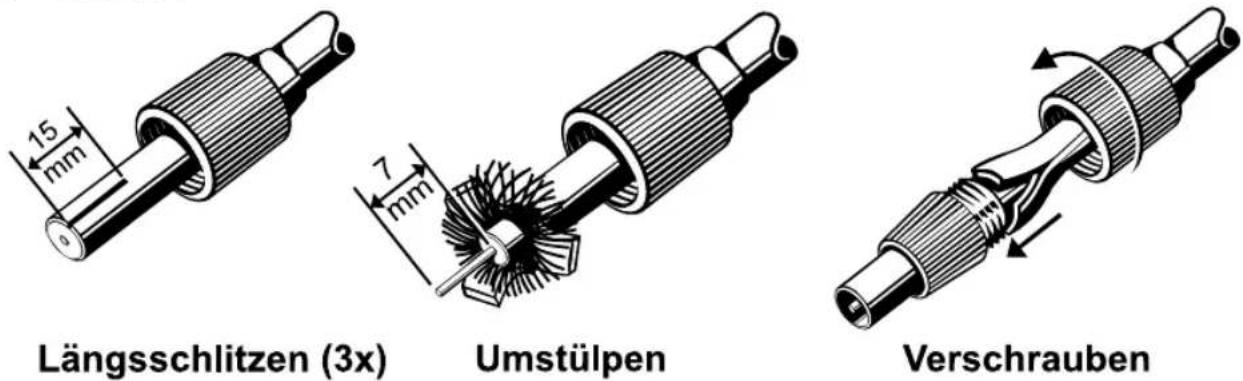

Wenn an dem Kabel der F-Stecker noch nicht montiert ist, isolieren Sie das Kabel entsprechend der folgenden Grafik ab und drehen Sie den F-Stecker auf das Kabelende sorgfältig auf, bis er fest auf dem Kabel sitzt.

Achten Sie darauf, dass bei der Montage des Steckers keine Drähtchen des Abschirmgefflechts den Innenleiter berühren, sodass kein Kurzschluss entstehen kann. Auch die Qualität des Empfangssignales hängt von dieser Verbindung ab!

EMPFANGSVORAUSSETZUNGEN

Vergewissern Sie sich, dass Ihre Sat-Antennenanlage für den Digital-Empfang ausgelegt ist.

VOREINSTELLUNG DER EMPFANGSANLAGE

Die Voreinstellung für die Steuersignale wurde für herkömmliche Empfangsanlagen vorgenommen, also 14/18 V zur Polarisations-Umschaltung und das 22-kHz-Schaltsignal zur Low-/High-Band-Umschaltung. Beachten Sie unbedingt die Anwendungshinweise der verwendeten Matrizen.

Die im „Hauptmenü“, „Programm-Suchlauf“ und „LNB-Einstellungen“ festgelegten Parameter sollten nur von erfahrenen Installateuren geändert werden.

ANSCHLUSS UND INBETRIEBNAHME

RF(HF)-ANSCHLUSS

Schließen Sie den RF-Eingang des Receivers an die Antennensteckdose bzw. an Ihre DVB-T-Antenne an. Verwenden Sie hierfür das mitgelieferte Antennenkabel oder ein Koaxialkabel mit einem Anschlussstecker der IEC-Norm.Ist an diesem Kabel der IEC-Stecker noch nicht montiert, isolieren Sie das Kabel entsprechend der folgenden Grafik ab und montieren Sie den Stecker auf das Kabelende sorgfältig auf, bis er fest auf dem Kabel sitzt.

Achten Sie darauf, dass bei der Montage des Steckers keine Drähtchen des Abschirmgelechts den Innenleiter berühren, sodass kein Kurzschluss entstehen kann. Auch die Qualität des Empfangssignales hängt von dieser Verbindung ab!

TV-ANSCHLUSS

Verbinden Sie den Satelliten-Receiver (TV-Scart-Buchse) und das TV-Gerät mit einem Scart-Kabel. Ist Ihr Fernsehgerät stereotauglich, können Sie den Ton über die Scart-Verbindung in Stereo empfangen. Verbinden Sie den Satelliten-Receiver und den Video-/DVD-Recorder mit einem Scart-Kabel.

BATTERIEN IN DIE FERNBEDIENUNG EINLEGEN

Nehmen Sie den Deckel auf der Rückseite der Fernbedienung ab.

Legen Sie die beiden beiliegenden Batterien in die Fernbedienung ein. Achten Sie dabei auf die richtige Polung der Batterien, diese ist im Batteriefachboden markiert. Schieben Sie den Deckel wieder in das Gehäuse und lassen Sie ihn einrasten.

BEDIENELEMENTE, ANZEIGEN UND ANSCHLÜSSE

In diesem Abschnitt finden Sie eine kurze Beschreibung aller Bedienelemente, Anzeigen und Anschlüsse.

ANSICHT VORDERSEITE (BLENDE HERUNTER GEKLAPPT)

ANSICHT RÜCKSEITE

Bedienelemente und Anzeigen auf der Vorderseite

1. Ein-/Aus-Schalter
2. Display (Blende herunter geklappt)
3. Smartcard Reader(Conax embedded)
4. Common Interface zur Aufnahme eines CA-Modules *)
5. Auswurftaste für das CA-Modul

Zusätzlich befin den sich drei weitere Tasten an der Vorderseite des Displays:

- TV/R-Taste zum Umschalten zwischen TV- und Radiobetrieb

- Programm-(▼▲)Tasten zur Programm-Wahl

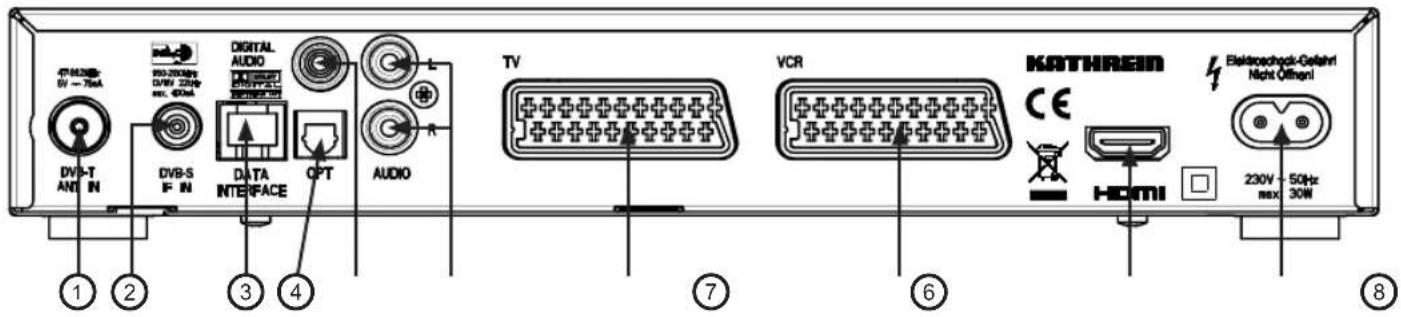

Bedienelemente und Anschlüsse auf der Rückseite

1. DVB-T-Antenneneingang
2. LNB-Eingang
3. RJ 11-Datenschnittstelle
4. Optischer Digital-Datenstrom-Ausgang (SPDIF/ Sony Philips Digital Interface Format) für Dolby Digital AC 3 Audio
5. Elektrischer Digital-Datenstrom-Ausgang (SPDIF/Sony Philips Digital Interface Format) für Dolby Digital AC 3 Audio
6. Audio-Ausgänge (L/R) Cinch-Buchsen
7. Scart-Buchse TV-Anschluss
8. Scart-Buchse VCR-/AUX-Anschluss
9. HDMI-Anschluss
10. Netzspannungszuleitung

FERNBEDIENUNG

FUNKTIONSTASTEN DER FERNBEDIENUNG

Die hier vorgestellten Tasten-Symbole finden Sie auch in der Beschreibung der Bedienabläufe.

Stummschaltung (Mute) Ein/Aus

Zur Eingabe von Programm-Nummern oder Menü-Parametern

Aufruf Hauptmenü

(Rot)

Aufruf Favoritenliste, Aufruf Aufnahmeplan im EPG

Lautstärke

(Cursor-Tasten) Umschalten des

Programmes und/oder Navigation in den Menüs

(EXIT)

Verlassen von Menüs und Untermenüs

Derzeit ohne Funktion

Derzeit ohne Funktion

Derzeit ohne Funktion

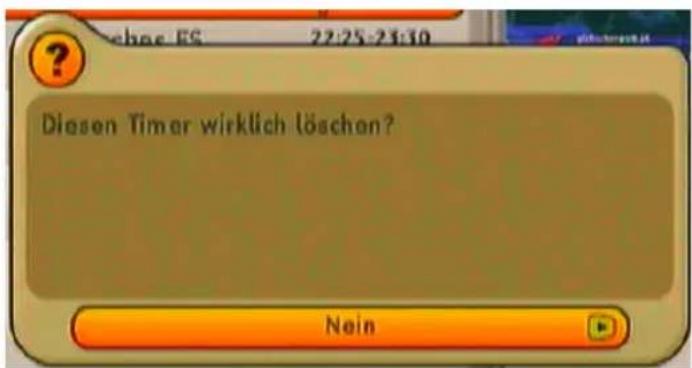

Aufruf Timer-Menü im EPG

Betrieb Aus (Betriebsbereit- schaft/Stand-by)

(Grün)

Aufruf Bild- und Toneinstellungen, Auswahl Mono (links, rechts) und Stereo

Aufruf Videotext

(Gelb)

Aufruf Optionsmenü

(Blau)

Umschalten zwischen Radio- und TV-Modus

Programm-Wahl

Programm-Informationen aus dem laufen-den Programm

Bestätigung der Unter- menüs und Menüpunkte, Aufruf Programm-Liste

Aufruf Elektronischer Programm-Führer

Derzeit ohne Funktion

Derzeit ohne Funktion

ERST-INSTALLATION

Bevor Sie Ihr Gerät in Betrieb nehmen, lesen Sie die Kapitel „Sicherheitshinweise“ sowie „Anschluss und Inbetriebnahme“.

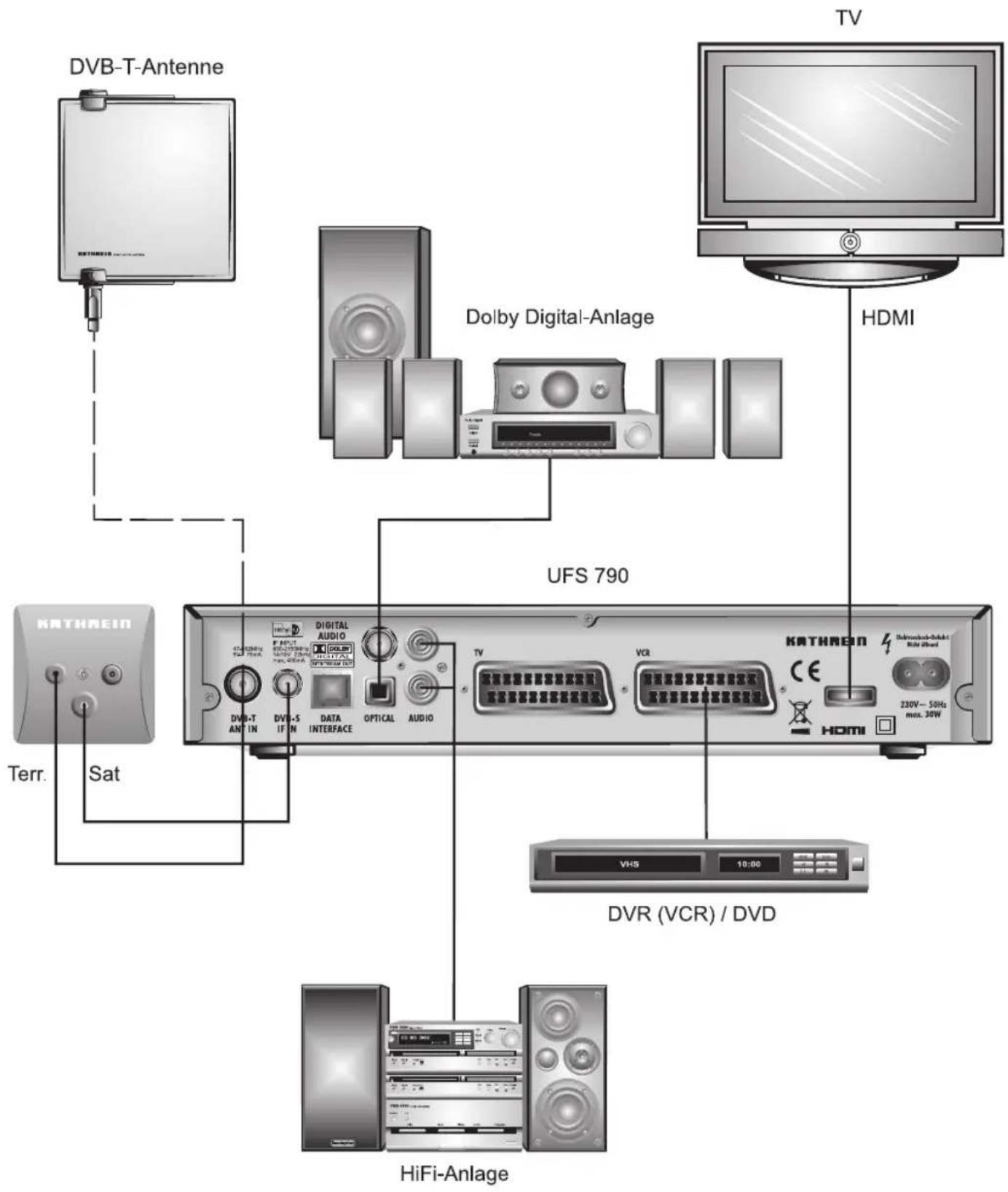

Im Abschnitt „Anschlussbeispiel“ finden Sie eine Musterkonfiguration.

Schließen Sie das Gerät erst an das Stromnetz an, wenn alle Installationsarbeiten fachgerecht durchgeführt sind.

Bei Erklärung des Kapitels „Erst-Installation“ gehen wir davon aus, dass der Receiver fachgerecht, unter Berücksichtigung der Kapitel „Sicherheitshinweise“ und „Anschluss und Inbetriebnahme“, angeschlossen worden ist.

Schalten Sie zuerst Ihr TV-Gerät ein und wählen Sie den AV-Programm-Platz. Schließen Sie Ihren Receiver an das Stromnetz an. Sie erhalten folgende Einblendung:

Wählen Sie mit den ▲▼-Tasten die gewünschte Menüsprache aus. Durch Drücken der (grün)-Taste wird die gewünschte Sprache übernommen und Sie gelangen zum nächstfolgenden Menü:

ERST-INSTALLATION

Wählen Sie mit den ▶▶-Tasten das gewünschte Land aus. Wechseln Sie mit den ▶▶-Tasten in die Zeile „HD-Bildauflösung“. Nehmen Sie hier mit den ▶▶-Tasten die Einstellung für die Bildauflösung Ihres TV-Gerätes vor (nur bei Verbindung des Receivers und TV-Gerätes über die HDMI-Schnittstelle). Beachten Sie hierzu die Bedienungs-/Betriebsanleitung Ihres TV-Gerätes.

Wechseln Sie mit den ▲▼-Tasten in die Zeile „Bildschirmformat“. Nehmen Sie hier mit den ◀▶-Tasten die Einstellung für das Bildschirmformat Ihres TV-Gerätes vor. Beachten Sie hierzu die Bedienungs-/Betriebsanleitung Ihres TV-Gerätes.

Wechseln Sie mit den ▲▼-Tasten in die Zeile „Bildanpassung“. Nehmen Sie hier mit den ◀▶-Tasten die Einstellung für die Bildschirmanpassung vor. Beachten Sie hierzu die Bedienungs-/Betriebsanleitung Ihres TV-Gerätes.

Wechseln Sie mit den ▲▼-Tasten in die Zeile „Video-Ausgang TV“. Wählen Sie hier mit den ◀▶-Tasten das Signal, dass Ihr TV-Gerät verarbeiten kann (nur bei Verbindung des Receivers und TV-Gerätes über die Scart-TV-Buchse). Beachten Sie hierzu die Bedienungs-/Betriebsanleitung Ihres TV-Gerätes.

Durch Drücken der PIP (grün)-Taste gelangen Sie ins nächstfolgende Menü:

ERST-INSTALLATION

Hinweis:

Ist der Receiver bereits an eine Satelliten-Empfangsanlage und/oder eine DVB-T-Antenne angeschlossen sein, wählen Sie bei der jeweiligen bzw. bei beiden Betriebsarten „ja“, um am Ende der Erst-Installation einen Suchlauf für die jeweilige Betriebsart starten zu können.

Mit den ▲▼-Tasten können Sie zwischen den Betriebsarten wechseln. Die Einstellungen „Ja“ bzw. „Nein“ nehmen Sie mit den ◀▶-Tasten vor. Durch Drücken der ☐(grün)-Taste gelangen Sie ins nächstfolgende Menü:

Wählen Sie mit den ▶▶-Tasten die gewünschte Einstellung Ihrer LNB-Steuerung (nur bei Anschluss des Receivers an eine Satelliten-Empfangsanlage) aus. Es stehen folgende Möglichkeiten zur Auswahl:

• DiSEqC™1.0
• Einkabel-System (automatische oder manuelle Einstellung)
• LNB-Versorgung aus (wenn Ihr LNB eine eigene Stromversorgung besitzt)
• Kein DiSEqCTM
• Tone Burst

Fahren Sie mit dem jeweiligen Punkt der Erst-Installation fort.

ERST-INSTALLATION (DISEQC™1.0)

DISEQC 1.0

Sollten Sie die Einstellungen und Komponenten Ihrer Empfangsanlage nicht kennen, fragen Sie einen Fachmann!

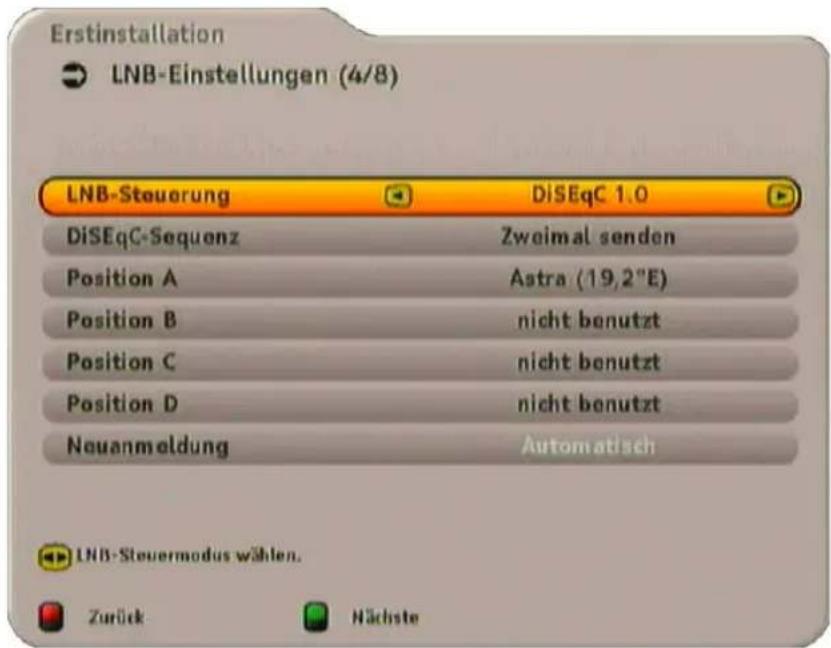

Wechseln Sie mit den ▲▼-Tasten auf „DiSEqC-Sequenz“. Mit den ◀▶-Tasten wählen Sie aus, wie oft der DiSEqC™-Befehl gesendet werden soll.

Änderungen der Positionen A - D:

Mit den ▲▼-Tasten wechseln Sie zur „Position A. Durch Drücken der OK-Taste öffnen Sie das Untermenü. Sie können einen Satelliten auswählen und die jeweiligen Einstellungen hierzu vornehmen. Drücken Sie die ☐(grün)-Taste. Wenn Sie die Standard-Einstellung (in diesem Beispiel „ASTRA 19,2°E“) ändern, erhalten Sie die Einblendung „LNB-Einstellungen speichern?“ angezeigt. Wählen Sie mit den ◄▶-Tasten „Ja“ oder „Nein“ und bestätigen Sie Ihre Wahl mit der OK-Taste.

Wiederholen Sie ggf. den Vorgang für die weiteren Positionen (B, C, D).

Durch Drücken der 📄(grün)-Taste gelangen Sie ins nächstfolgende Menü:

Fahren Sie mit dem Punkt „Suchlauf“ der Erst-Installation fort.

ERST-INSTALLATION: Einkabel-System (Allgemein)

Wählen Sie hier mit den ▶▶-Tasten bei der Auswahl „LNB-Steuerung“ „Einkabel-System“ aus. Wählen

Sie mit der ▼-Taste den nächsten Menüpunkt an:

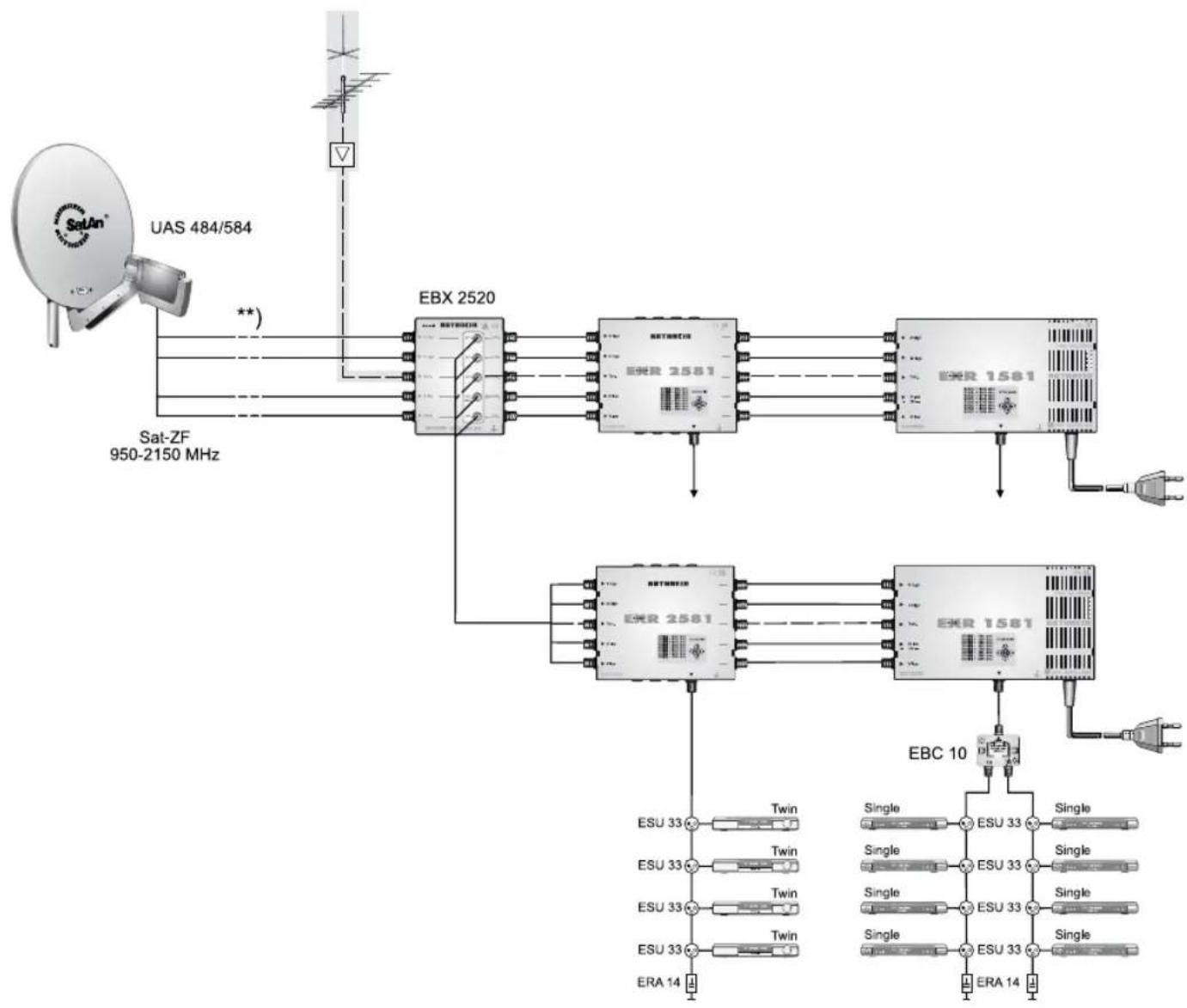

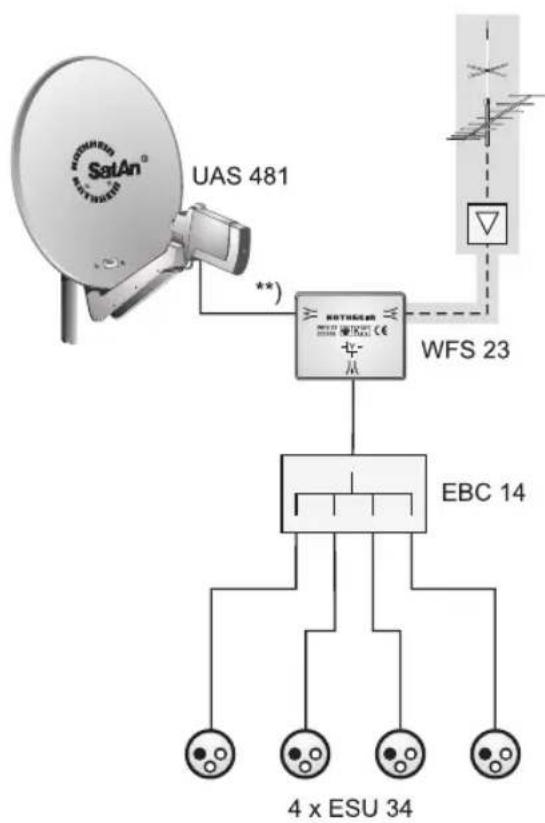

Die verschiedenen Möglichkeiten einer Einkabel-Anlage mit Kathrein-Komponenten können Sie sich am Ende dieser Anleitung im Kapitel „Technischer Anhang“ unter „Beispiele Einkabel-Anlagen“ ansehen.

Es können maximal, dies hängt von der angeschlossenen Anlage ab, vier bzw. acht Receiver an einem Einkabel-System angeschlossen werden (Twin-Receiver zählen als zwei Receiver)

Auswahl Satelliten

Drücken Sie die OK-Taste. Sie erhalten folgende Einblendung:

Ist der Receiver an ein UAS 481 Einkabel-LNB angeschlossen, müssen in dieser Einblendung zwingend

die beiden Frequenzen (Low-Band/High-Band) auf 10200 MHz eingestellt werden.

Die Einstellung können Sie entweder mit den Nummern- oder

den ▶▶-Tasten vornehmen.

Wählen Sie hier mit den ▶▶-Tasten den Satelliten aus, den Sie mit Ihrer Anlage empfangen wollen. Durch Drücken der ☐(grün)-Taste gelangen Sie ins nächstfolgende Menü:

Hinweis: Nur bei Verwendung der Einkabel-Matrix EXU 908 in Ihrer Einkabel-Anlage können Sie die Signale von zwei Satelliten empfangen. In diesem Fall wiederholen Sie den Vorgang „Auswahl Satelliten“ für die Zeile „Position B“.

ERST-INSTALLATION: Einkabel-System (Allgemein)

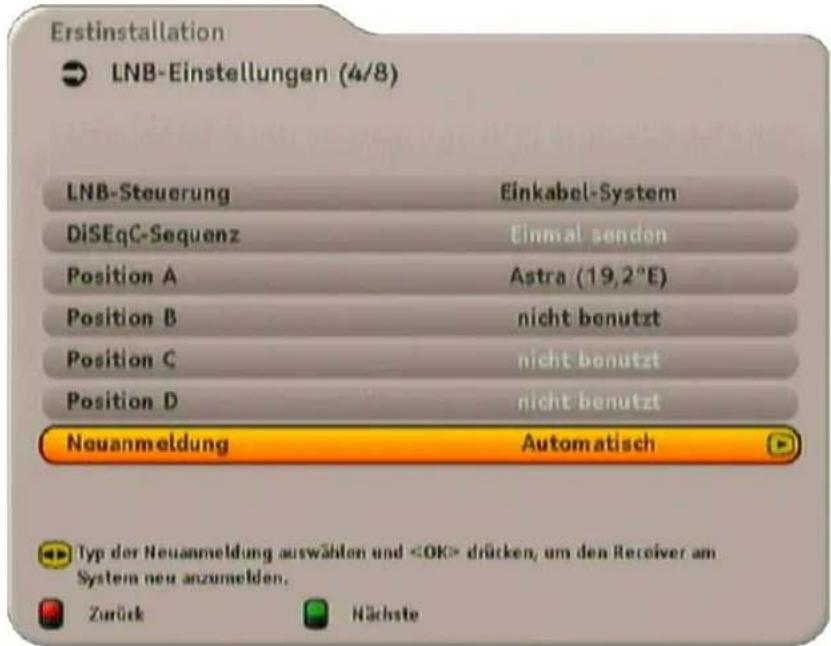

Wählen Sie mit den ▼▲-Tasten die Zeile „Neuanmeldung“ aus. Wählen Sie mit den ◀▶-Tasten aus, ob die Anmeldung an der Einkabel-Anlage „Automatisch“ (Receiver) oder „Manuell“ (Benutzer) durchgeführt werden soll. Durch Drücken der ☐(grün)-Taste gelangen Sie ins nächstfolgende Menü:

Die Anmeldung an der Einkabelmatrix EXU 908 kann derzeit nur über den „Manuell“-Modus getätigt werden.

Zum besseren Verständnis teilen wir die folgende Erklärung in zwei Kapitel auf. Anmeldung mit der Auswahl „Automatisch“ und Anmeldung mit der Auswahl „Manuell“.

ERST-INSTALLATION: Einkabel-System (Automatisch)

AUTOMATISCH

Die Funktion „Kanal mit PIN sichern“ können Sie nur dann nutzen, wenn dies von der verwendeten Einkabel-Komponente unterstützt wird. Bei den Kathrein-Einkabel-Komponenten ist dies derzeit nur bei der EXU 908 der Fall.

Kanal mit PIN sichern:

Wechseln Sie mit der ▼-Taste in die Zeile „Kanal mit PIN sichern“. Hier ist es möglich, die verwendete Übertragungsfrequenz durch die Eingabe einer PIN zu schützen. Die Übertragungsfrequenz kann dann von

keinem anderen Receiver ohne die Eingabe der PIN genutzt werden. Wählen Sie mit den ▶▶-Tasten die Einstellung „Ja“.

Passwort-PIN (nur bei Einstellung „Ja“ in der Zeile „Kanal mit PIN sichern“:

Wählen Sie die Zeile „Passwort-PIN“ mit der ▼-Taste an. Sie können jetzt mit den Nummerntasten eine PIN (0-255) vergeben.

Verbindung testen:

Wechseln Sie mit der ▼-Taste in die Zeile „Verbindung testen“ und drücken Sie die OK-Taste. Der Receiver testet nun die von Ihnen getroffenen Einstellungen. Sie erhalten folgende Meldung:

ERST-INSTALLATION: Einkabel-System (Manuell)

Bestätigen Sie mit der OK -Taste.

Drücken Sie (evtl. mehrmals) die PIP(grün)-Taste, bis Sie zum Punkt „Programmlisten-Auswahl) gelangen.

Fahren Sie mit dem Punkt „Suchlauf“ der Erst-Installation fort.

Bestätigen Sie mit der OK-Taste und überprüfen Sie Ihre Einstellungen. Ziehen Sie falls nötig einen Fachmann hinzu.

Wechseln Sie im Anschluss mit der ▼-Taste erneut in die Zeile „Verbindung testen“ und drücken

Sie die OK-Taste. Sobald der Receiver die Meldung „Verbindung OK“ ausgibt, können Sie wie links beschrieben fortfahren.

MANUELL

Angeschlossene Anlage:

Wählen Sie mit den ▶▶-Tasten die in Ihrer Einkabel-Anlage verwendete Einkabel-Komponente aus. Zur Auswahl stehen: Kathrein 2 Teilnehmer (EXR 552), Kathrein 4 Teilnehmer (EXR 501, EXR 551), Kathrein 8 Teilnehmer (EXR 1581, EXR 2581, EXU 908) oder Benutzerdefiniert (UAS 481).

Für die weitere Erklärung haben wir als Beispiel das Einkabel-LNB UAS 481 ausgewählt. Falls es Unterschiede zu den anderen Komponenten bzw. zur Einstellung „Benutzerdefiniert“ geben sollte, werden wir darauf hinweisen und die Unterschiede erklären.

Übertragungskanal:

Wechseln Sie mit der ▼-Taste in die Zeile „Übertragungskanal“. Wählen Sie mit den ◀▶-Tasten den gewünschten Übertragungskanal aus.

Befinden sich schon ein oder mehrere Receiver am System und soll ein zusätzlicher hinzugefügt werden, müssen Sie dem neuen Receiver eine unterschiedliche Frequenz (Übertragungskanal) zuweisen (Receiver stören sich sonst gegenseitig).

ERST-INSTALLATION: Einkabel-System (Manuell)

Übertragungsfrequenz (nur bei Auswahl „Benutzerdefi niert“):

Wechseln Sie mit der ▼-Taste in die Zeile „Übertragungsfrequenz“ und geben Sie die passende Übertragungsfrequenz mit den Nummerntasten ein. Die nötigen Informationen (Übertragungsfrequenzen) entnehmen Sie bitte der Ihrem System beiliegenden Dokumentation.

Die Funktion „Kanal mit PIN sichern“ können Sie nur dann nutzen, wenn dies von der verwendeten Einkabel-Komponente unterstützt wird. Bei den Kathrein-Einkabel-Komponenten ist dies derzeit nur bei der EXU 908 der Fall.

Kanal mit PIN sichern:

Wechseln Sie mit der ▼-Taste in die Zeile „Kanal mit PIN sichern“. Hier ist es möglich, die verwendete Übertragungsfrequenz durch die Eingabe einer PIN zu schützen. Die Übertragungsfrequenz kann dann von

keinem anderen Receiver ohne die Eingabe der PIN genutzt werden. Wählen Sie mit den ◀▶-Tasten die Einstellung „Ja“.

Passwort-PIN (nur bei Einstellung „Ja“ in der Zeile „Kanal mit PIN sichern“:

Wählen Sie die Zeile „Passwort-PIN“ mit der ▼-Taste an. Sie können jetzt mit den Nummerntasten eine PIN (0-255) vergeben.

Verbindung testen:

Wechseln Sie mit der ▼-Taste in die Zeile „Verbindung testen“ und OK-Taste. Der Receiver testet nun die von Ihnen getroffenen Einstellungen. Sie erhalten folgende Meldung:

Bestätigen Sie mit der ok-Taste.

Drücken Sie (evtl. mehrmals) die 📄(grün)-Taste, bis Sie zum Punkt „Programmlistenauswahl) gelangen.

Fahren Sie mit dem Punkt „Suchlauf“ der Erst-Installation fort.

Bestätigen Sie mit der OK-Taste und überprüfen Sie Ihre Einstellungen. Ziehen Sie falls nötig einen Fachmann hinzu.

Wechseln Sie im Anschluss mit der ▼-Taste erneut in die Zeile „Verbindung testen“ und drücken

Sie die OK-Taste. Sobald der Receiver die Meldung „Verbindung OK“ ausgibt, können Sie wie links beschrieben fortfahren.

ERST-INSTALLATION (LNB-VERSORGUNG AUS)

LNB-VERSORUNG AUS

Sollten Sie die Einstellungen und Komponenten Ihrer Empfangsanlage nicht kennen, fragen Sie einen Fachmann!

Mit den ▲▼-Tasten wechseln Sie zur „Position A. Durch Drücken der OK-Taste öffnen Sie das Untermenü. Sie können einen Satelliten auswählen und die jeweiligen Einstellungen hierzu vornehmen. Drücken Sie die ☐(grün)-Taste. Wenn Sie die Standard-Einstellung (in diesem Beispiel „ASTRA 19,2°E“) ändern, erhalten Sie die Einblendung „LNB-Einstellungen speichern?“ angezeigt. Wählen Sie mit den ◄▶-Tasten „Ja“ oder „Nein“ und bestätigen Sie Ihre Wahl mit der OK-Taste.

Durch Drücken der ☐(grün)-Taste gelangen Sie ins nächstfolgende Menü:

Fahren Sie mit dem Punkt „Suchlauf“ der Erst-Installation fort.

ERST-INSTALLATION (KEIN DISEQC)

KEIN DISEQC

Sollten Sie die Einstellungen und Komponenten Ihrer Empfangsanlage nicht kennen, fragen Sie einen Fachmann!

Mit den ▲▼-Tasten wechseln Sie zur „Position A. Durch Drücken der OK-Taste öffnen Sie das Untermenü. Sie können einen Satelliten auswählen und die jeweiligen Einstellungen hierzu vornehmen. Drücken Sie die ☐(grün)-Taste. Wenn Sie die Standard-Einstellung (in diesem Beispiel „ASTRA 19,2°E“) ändern, erhalten Sie die Einblendung „LNB-Einstellungen speichern?“ angezeigt. Wählen Sie mit den ◄▶-Tasten „Ja“ oder „Nein“ und bestätigen Sie Ihre Wahl mit der OK-Taste.

Durch Drücken der PIP (grün)-Taste gelangen Sie ins nächstfolgende Menü:

Fahren Sie mit dem Punkt „Suchlauf“ der Erst-Installation fort.

ERST-INSTALLATION (TONEBURST)

TONEBURST

Sollten Sie die Einstellungen und Komponenten Ihrer Empfangsanlage nicht kennen, fragen Sie einen Fachmann!

Mit den ▲▼-Tasten wechseln Sie zur „Position A“. Durch Drücken der OK-Taste öffnen Sie das Untermenü. Sie können einen Satelliten auswählen und die jeweiligen Einstellungen hierzu vornehmen. Drücken Sie die 📁(grün)-Taste. Wenn Sie die Standard-Einstellung (in diesem Beispiel „ASTRA 19,2°E“) ändern, erhalten Sie die Einblendung „LNB-Einstellungen speichern?“ angezeigt. Wählen Sie mit den ◀▶-Tasten „Ja“ oder „Nein“ und bestätigen Sie Ihre Wahl mit der OK-Taste. Wiederholen Sie ggf. den Vorgang für die zweite Position (B).

Durch Drücken der (grün)-Taste gelangen Sie ins nächstfolgende Menü:

Fahren Sie mit dem Punkt „Suchlauf“ der Erst-Installation fort.

ERST-INSTALLATION (SUCHLAUF)

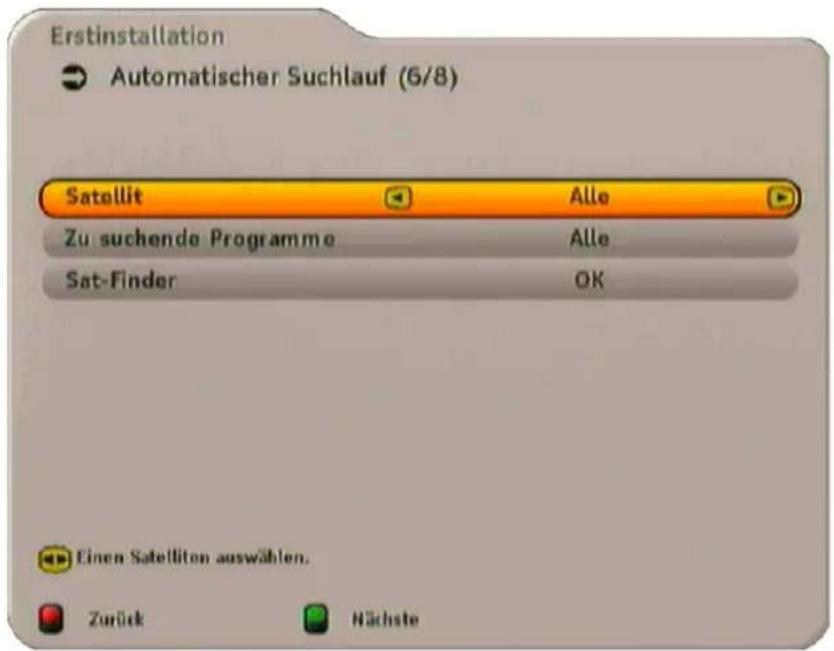

Wählen Sie mit den ▶▶-Tasten aus, ob Sie die vordefinierte Satelliten-Programm-Liste übernehmen oder einen Suchlauf starten wollen. Bestätigen Sie Ihre Auswahl mit der ☐(grün)-Taste. Bei Auswahl „Vordefinierte Liste“ fahren Sie bitte mit dem Punkt „Erst-Installation (DVB-T-Antenne)“ fort. Bei Auswahl „Programm-Suchlauf“ erhalten Sie folgende Einblendung:

Wählen Sie mit den ▶▶-Tasten aus, ob Sie einen Suchlauf über alle Satelliten oder nur über einen gewählten durchführen wollen. Wechseln Sie mit den ▲▼-Tasten auf „Zu suchende Programme“.

Hier können Sie mit den ▶▶-Tasten auswählen, ob Sie nur frei empfangbare Programme, nur verschlüsselte oder alle Programme suchen wollen. Der Receiver bietet Ihnen zusätzlich die Möglichkeit, unter dem Punkt „Sat Finder“ Ihre Einstellungen der Empfangsanlage zu kontrollieren. Der Aufruf erfolgt mit der

OK-Taste. Sie erhalten folgende Einblendung:

ERST-INSTALLATION (SUCHLAUF)

Sollten Sie zum Einstellen Ihres Parabolspiegels kein Messgerät zur Verfügung haben, können Sie den Sat-Finder als kleine Hilfe zur Ausrichtung verwenden. Mit den

- Tasten können Sie die verschiedenen Zeilen auswählen. Die Änderungen in den Zeilen nehmen

Sie mit den ▶▶-Tasten vor (z. B. Transponder-Wahl). Sollten Sie ein gutes Empfangssignal (siehe Beispiel rechts) haben, drücken Sie in der Zeile „Beenden“

die OK-Taste.

ERST-INSTALLATION (SUCHLAUF)

Durch Drücken der 📄(grün)-Taste gelangen Sie in das nächstfolgende Menü:

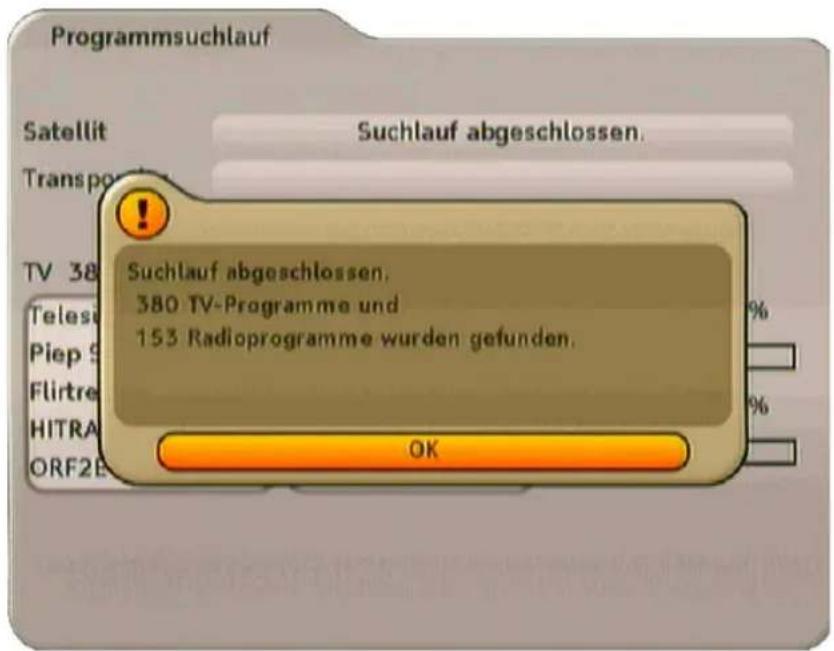

Nach Abschluss des Suchlaufes erhalten Sie folgendes Fenster:

Bestätigen Sie die eingeblendete Meldung Durch Drücken der OK-Taste. Die gefundenen Programme werden gespeichert und Sie gelangen zum nächsten Menü:

ERST-INSTALLATION (DVB-T-ANTENNE)

Wählen Sie mit den ▶▶-Tasten aus, ob die angeschlossene DVB-T-Antenne vom Receiver mit Strom versorgt werden soll (Auswahl „Ein“) oder ob die DVB-T-Antenne eine eigene Stromversorgung besitzt (Auswahl „Aus“). Durch Drücken der ▶(grün)-Taste gelangen Sie ins nächstfolgende Menü:

Nehmen Sie hier die Einstellungen für die Parameter des DVB-T-Programm-Suchlaufes vor. Der Receiver gibt Ihnen Software-seitig automatisch die niedrigste Start- und höchste Endfrequenz vor. Diese Einstellungen sollten Sie nur verändern, wenn Sie genau wissen, auf welchen Kanälen bei Ihnen die DVB-T-Programme abgestrahlt werden. Die Änderungen können Sie mit den ▶▶-Tasten vornehmen, die Auswahl der zu ändernden Zeile wird mit den ▲▼-Tasten vorgenommen. Des Weiteren können Sie in der Zeile „Zu suchende Programme“ mit den ▶▶-Tasten auswählen, ob Sie nur frei empfangbare Programme, nur verschlüsselte oder alle Programme suchen wollen. Durch Drücken der ☐(grün)-Taste gelangen Sie in das nächstfolgende Menü:

ERST-INSTALLATION (DVB-T-ANTENNE)

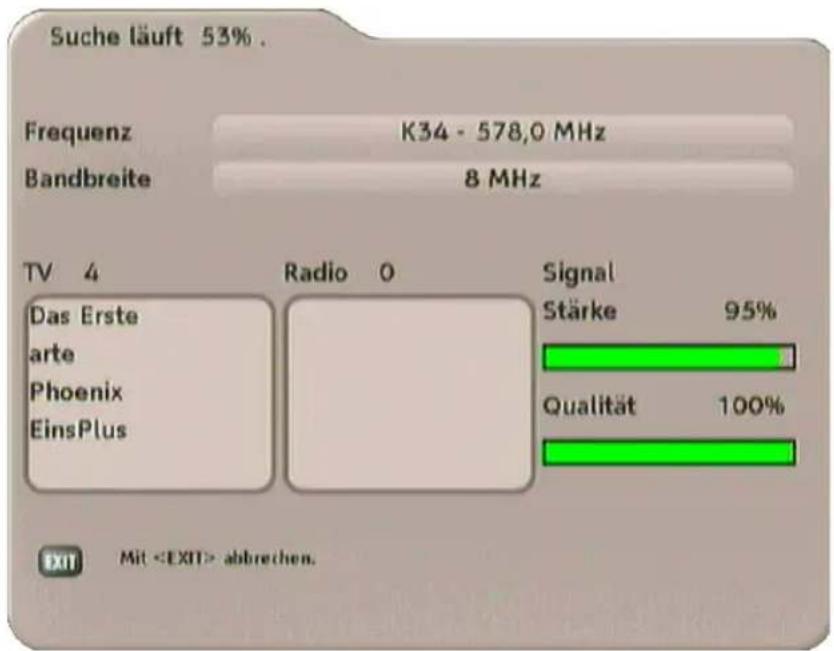

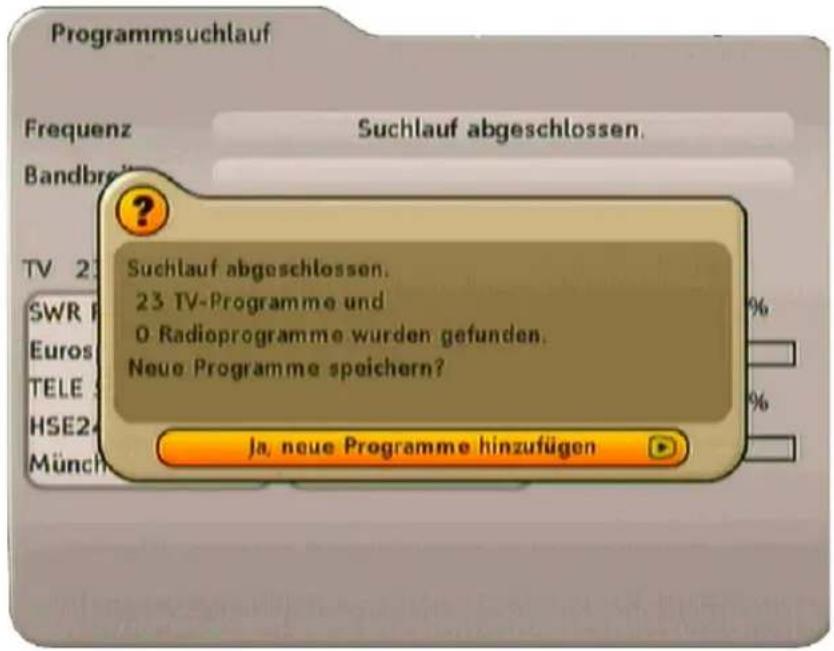

Nach Abschluss des DVB-T-Programm-Suchlaufes erhalten Sie folgende Meldung:

Bestätigen Sie Einblendung mit der OK-Taste. Die gefundenen Programme werden gespeichert.

Bestätigen Sie Einblendung mit der ☐-Taste und schließen damit die Erst-Installation ab.

BEDIENUNG

GEBRAUCH DER FERNBEDIENUNG

Mit der OK-Taste können die Einstellungen in den Menüs bestätigt oder untergeordnete Menüs aufgerufen werden. Ändern Sie die Einstellungen jeweils Zeile für Zeile und bestätigen Sie die Eingabe Durch Drücken der OK-Taste. Mit der EXIT-Taste können Sie das Menü verlassen oder von einem Untermenü auf die nächsthöhere Ebene gelangen.

Mit den ▲▼-Tasten können Sie in den Menüs navigieren. Mit den ◀▶-Tasten können Sie die einzelnen Felder bearbeiten. Sie können die Werte auch mit Hilfe der Zifferntastatur in den entsprechenden Feldern eingeben.

Die Farbtasten werden für die Funktionen innerhalb der verschiedenen Untermenüs verwendet. Diese Funktionen werden für die einzelnen Menüs jeweils auf dem Bildschirm angezeigt. In jedem Menü erscheint eine Zeile am unteren Bildschirmrand, in der die verschiedenen Funktionen erläutert werden.

PROGRAMM-WAHL (TV UND RADIO)

Die Umschaltung zwischen TV- und Radio-Kanälen erfolgt über die 📋-Taste (Blau). Die Programm-Wahl erfolgt in beiden Fällen gleich.

Sie können die Kanäle direkt über die Ⓗ-Tasten in ihrer gespeicherten Reihenfolge anwählen. Es kann immer nur zwischen den Kanälen der aktuell ausgewählten Programm- bzw. Favoriten-Programm-Liste gewählt werden.

BEDIENUNG

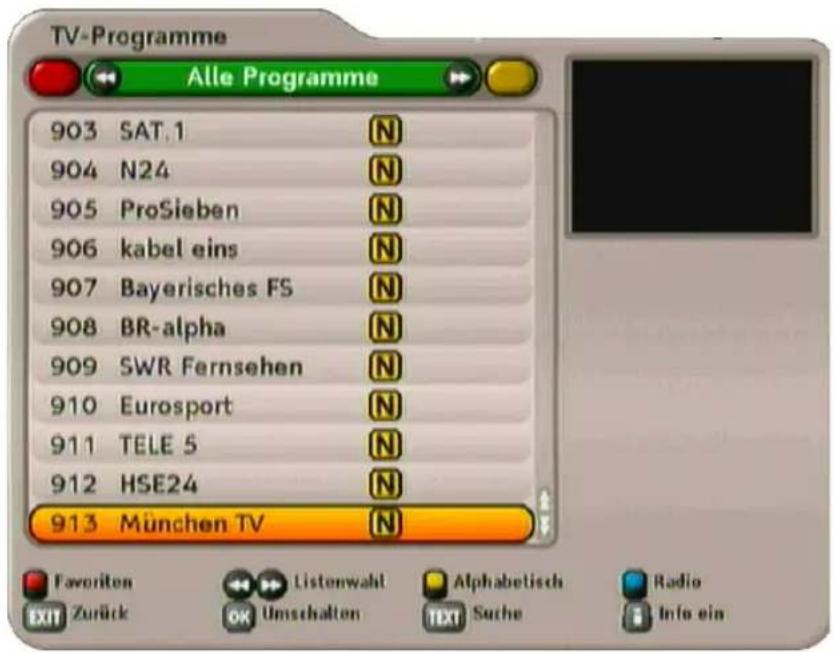

PROGRAMM-WAHL AUS PROGRAMM-LISTE

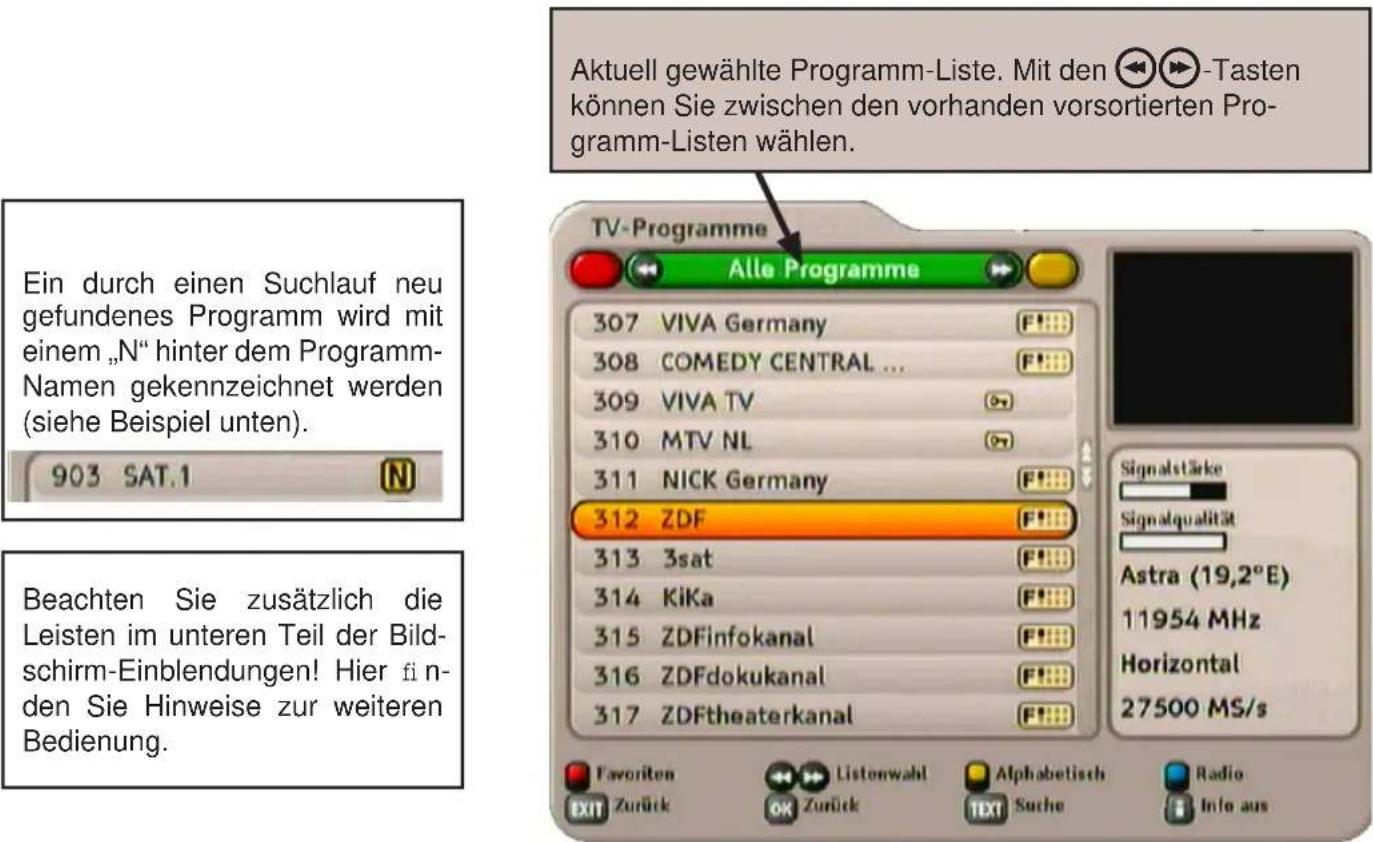

Die aktuell ausgewählte Programm-/Favoriten-Liste wird über die OK-Taste aufgerufen. Sie erhalten folgende Einblendung (Beispiel):

Grundsätzlich erfolgt in der Programm-Liste die Auswahl des Programmes innerhalb einer Liste mit den
▲▼◀▶-Tasten und der Aufruf mit der ok-Taste. Sie haben folgende Möglichkeiten/Funktionen, sich in der Programm-Liste zu bewegen oder diese anzeigen bzw. sortieren zu lassen:
FAV (rot)-Taste: Aufruf der Favoriten-Listen (werde nur angezeigt, wenn Programme enthalten sind). Die Favoriten-Listen können auch direkt vom TV-Bildschirm mit der FAV (rot)-Taste aufgerufen werden.
EXIT-Taste: Verlassen der Programm-Liste, ohne auf ein anderes Programm umzuschalten
◀▶-Tasten: Wechsel zwischen den jeweils vorhandenen (vorsortierten) Programm-Listen
OK-Taste: 1 x Drücken und es wird auf das gewählte Programm umgeschaltet, 2 x Drücken und es wird auf das gewählte Programm umgeschaltet und die Programm-Liste verlassen
(gelb)-Taste: Mit dem Tasten können diverse alphabetische bzw. nummerische (richtet sich nach dem Programm-Namen) sortierte Programm-Listen ausgewählt werden
- Text -Taste: Aufruf der Suchfunktion - Suche nach Programm-Namen
(Blau)-Taste: Aufruf der Radio-Programm-Liste (Benutzung identisch zu TV-Programm-Liste)
i-Taste: Aufruf der Signalstärke und -qualität und weiteren Zusatz-Infos zum Programm (siehe rechtes Kästchen im Bild oben)

BEDIENUNG

Wählen Sie das gewünschte Programm mit Hilfe der ▲▼◀▶-Tasten aus und drücken Sie die OK-Taste.

PROGRAMM-INFORMATIONEN (PROGRAMM-MELDUNG)

Beim Umschalten in ein anderes Programm werden folgende Informationen im Bild angezeigt:

TON-/UNTERTITEL-AUSWAHL

Durch einmaliges Drücken (zweimal bei Portal-Programm) der (gelb)-Taste werden Ihnen, falls vom Programm-Anbieter gesendet, weitere Tonauswahl-Möglichkeiten angezeigt. Sie können mit den ▲▼-Tasten zwischen den vorhandenen Auswahlmöglichkeiten wählen. Mit einem erneuten Druck auf die (gelb)-Taste öffnen Sie, falls vorhanden, das Menü für die Auswahl von Untertiteln.

Die Auswahl der Untertitel wird ebenfalls mit den ▲▼-Tasten vorgenommen. Mit einem erneuten Druck auf die ☐(gelb)-Taste oder einem Druck auf die EXIT-Taste können Sie diese Einblendung wieder verlassen.

BEDIENUNG

AUFRUF OPTIONS-PROGRAMME

Wenn Ihnen in der Programm-Meldung folgendes Zeichen eingebendet wird, handelt es sich

um ein Portal-Programm. Durch Drücken der ☐(gelb)-Taste werden Ihnen die zur Verfügung stehenden Programme dieses Portals (z. B. Begegnungen eines Spieltages) angezeigt. In diesem Beispiel wären es drei „Unterprogramme“, die auf diesem Portal-Programm zur Auswahl stehen würden. Die Auswahl des

Programmes erfolg mit den ▲▼-Tasten und OK.

BILDANPASSUNG UND AUDIO-AUSGABEFORMAT

Durch Drücken der 📄(grün)-Taste können Sie folgende Einstellungen einfach am TV-Bild ändern, ohne in das Hauptmenü zu wechseln:

- Bildanpassung: Die Auswahl wird mit der (rot)-Taste vorgenommen. Die Einstellmöglichkeiten hängen von der von Ihnen getätigten Einstellung im Menü „Einstellungen“, „Bildeinstellungen“ ab.

- HD-Bildauflösung: Die Auswahl wird mit der ☐(blau)-Taste vorgenommen. Wählen Sie die für Ihr TV-Gerät geeignete Einstellung aus (beachten Sie dabei die Bedienungsanleitung Ihres TV-Gerätes).

- Audio-Ausgabeformat: Die Auswahl wird mit der ☐(grün)-Taste vorgenommen. Sie können zwischen den Einstellungen Stereo, Mono (links), Mono (rechts) und Mono wählen.

Die Einblendung schließt sich nach ca. fünf Sekunden wieder von selbst.

VIDEOTEXT

Der Aufruf des Videotextes erfolgt über die

- Text -Taste. Beim ersten Aufruf des Videotextes werden Sie gefragt, ob Sie den Videotext künftig über die Fernbedienung des Receivers oder, wie gewohnt, mit der Fernbedienung des TV-Gerätes aufrufen wollen (siehe Bild rechts). Wählen Sie die gewünschte Variante

mit den ◀▶-Tasten aus und drücken Sie die OK-Taste zur Bestätigung.

Bei Benutzung des Videotextes über die Receiver-Fernbedienung:

Mit den Nummerntasten rufen Sie die gewünschte Videotext-Seite auf. Mit den ▲▼-Tasten können Sie eine Seite vor- bzw. zurückblättern. Durch nochmaliges Drücken der TEXT-Taste wird der Videotext transparent dargestellt.

Zum Verlassen drücken Sie erneut die TEXT- oder die EXIT-Taste.

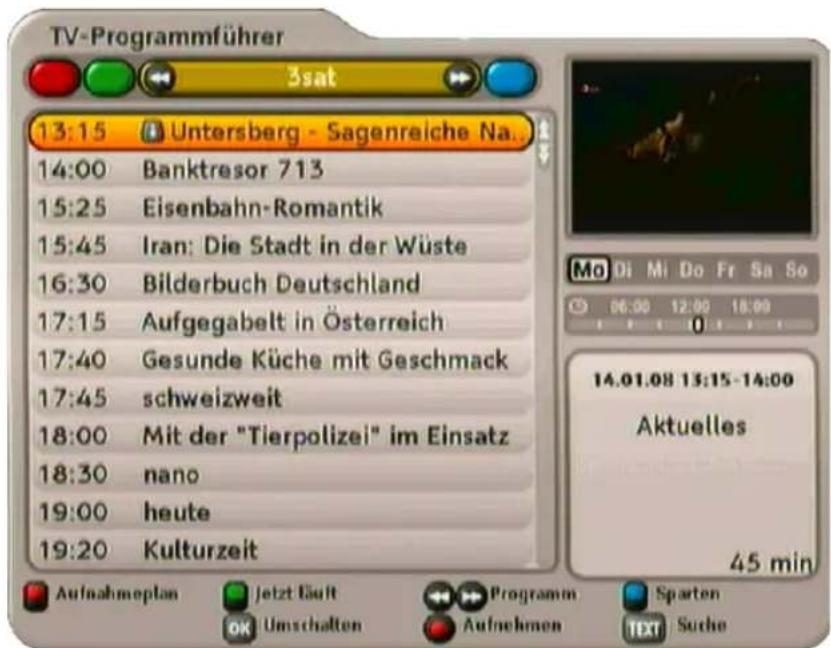

EPG (ELEKTRONISCHER PROGRAMM-FÜHRER)

AUFRUF EPG

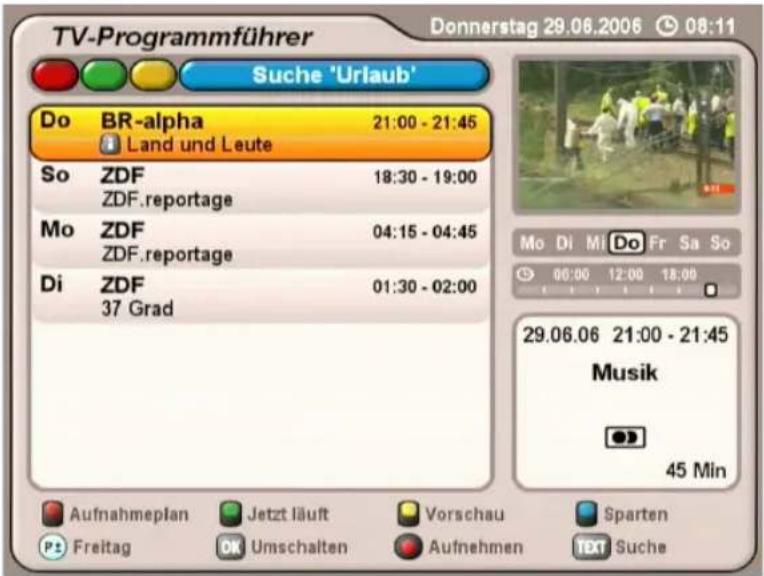

Der EPG wird mit der EPG-Taste aufgerufen. Sie erhalten automatisch bei jedem Aufruf die „Jetzt läuft“-Ansicht, egal welche Ansicht Sie beim letzten Mal vor dem Verlassen des EPGs eingestellt hatten. Sie erhalten folgende Einblendung (Beispiel):

Hinweis:

Wenn Sie vor dem Aufruf des EPGs ein Programm aus einer Favoriten-Liste gewählt haben, erhalten Sie im EPG nur die Daten für die Programme angezeigt, die in dieser Favoriten-Liste vorhanden sind. Durch nochmaliges Drücken der EPG-Taste erhalten Sie den EPG für alle Programme eingeblendet.

EPG (ELEKTRONISCHER PROGRAMM-FÜHRER)

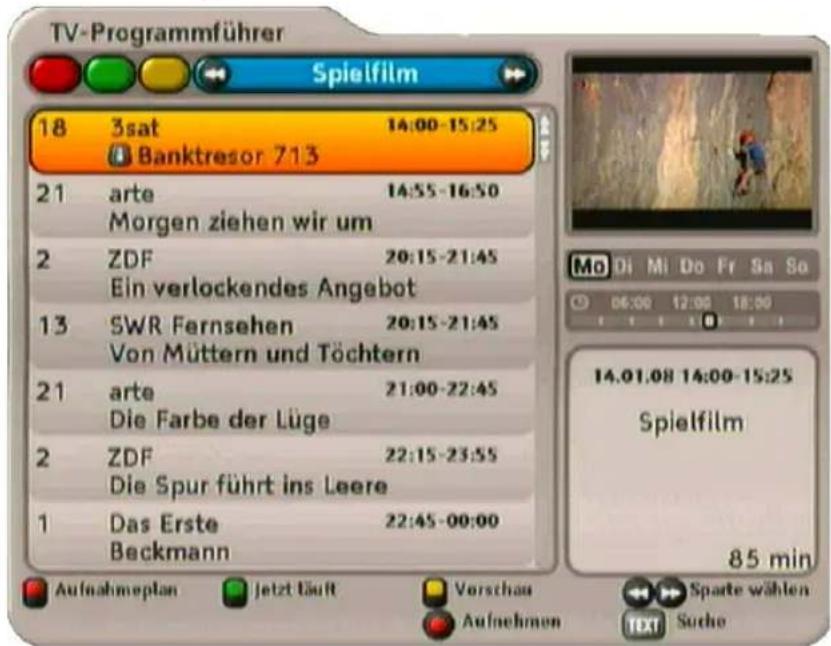

Auswahlmöglichkeiten:

• (rot)-Taste Aufruf des Aufnahmeplans (Anzeige aller vorprogrammierten Aufnahmen)
• -Taste 15-Minuten-Zeitsprung nach vorne in der „Jetzt läuft“-Ansicht. Mit der Rückspultaste können Sie wieder in 15-Minuten-Sprüngen bis zur aktuellen

Uhrzeit zurück springen.

• (gelb)-Taste Aufruf der Vorschau des momentan markierten Programmes
• (blau)-Taste Aufruf der Sparten-Auswahl (Sortierung der Sendungen nach Sparten, z. B. Spielfi Im, Sport, Serie ...)
• -Taste (P+) Zeitsprung im EPG um 24 Stunden nach vorne, (P-) Zeitsprung um 24 Stunden wieder zurück (z. B. in „Jetzt läuft“- und in „Vorschau“-Ansicht)
• OK-Taste Wählt das aktuell markierte Programm in allen Ansichten aus. Mit erneut

OK oder der EXIT-Taste wird der EPG geschlossen und das gewählte Programm erscheint am TV-Bildschirm

• (roter Punkt)-Taste Übernahme einer Sendung in die Aufnahme-Einstellungen
• TEXT -Taste Suche nach einer bestimmten Sendung oder Sendungsinhalt (Eingabe des Suchbegriffes über die Zifferntasten der Fernbedienung, siehe dazu auch Kapitel „Bedienungshinweise“, „Alphanumerische Eingaben“)
• i -Taste Zeigt, sofern vorhanden, weitere Informationen zur ausgewählten Sendung an

Grundsätzlich wird in den jeweiligen Ansichten des EPGs mit den Cursor-Tasten (▲▼◀▶) navigiert.

Mit den ▲▼-Tasten können Sie einzeln zwischen den Programmen/Sendungen wählen und mit den

- Tasten seitenweise in der aktuell gewählten Liste blättern.

Mit der EPG- oder der EXIT-Taste verlassen Sie den EPG wieder und kehren zum TV-Bild zurück.

Sie sehen nur dann Informationen zu laufenden oder folgenden Sendungen im EPG, wenn diese Daten vom Programm-Anbieter mitgesendet werden. Wenn keine EPG-Daten vorhanden sind, zeigt Ihnen der Receiver anstatt der laufenden Sendung die Meldung „Keine Daten vorhanden!“ an.

JETZT LÄUFT-ANSICHT

Die „Jetzt läuft“-Ansicht können Sie jederzeit im EPG mit der ☐(grün)-Taste aufrufen. Diese wird Ihnen automatisch bei jedem Start des EPGs eingeblendet (siehe Bild „Aufruf EPG“).

In der „Jetzt läuft“-Ansicht sehen Sie alle Programme in der Reihenfolge der Gesamt-Programm-Liste eingebendet. Sofern EPG-Daten vom Programm-Anbieter mitgesendet werden, zeigt Ihnen der Receiver zu jedem Programm die aktuell laufende Sendung mit Beginn, Ende, Dauer und einem Fortschrittsbalken an.

EPG (ELEKTRONISCHER PROGRAMM-FÜHRER)

Mit den Cursor-((▲▼◀▶) oder den Ziffern-Tasten wählen Sie das gewünschte Programm aus und können sich, falls vorhanden, mit der ⓘ-Taste weitere Informationen zur gewählten Sendung anzeigen lassen. Mit der ▶-Taste können Sie 15 Minutenweise weiter in die zukünftigen Sendungen der Programme blicken (mit der ◀-Taste kommen Sie wieder bis zur aktuellen Zeit zurück).

Wenn Sie sehen wollen, was gerade auf einem Programm läuft, müssen Sie den EPG nicht verlassen, sondern wählen einfach das gewünschte Programm aus und drücken die OK-Taste. Sie erhalten rechts oben im Fenster das aktuelle Fernsehbild des gewählten Programmes. Das Bild erscheint erst nach Drücken der OK-Taste. Zuvor wird Ihnen immer noch das Bild des alten, zuvor gewählten Programmes angezeigt, auch wenn der EPG nicht mehr auf diesem Programm steht.

VORSCHAU-ANSICHT (PROGRAMM-ZEITSCHRIFT)

Die Vorschau-Ansicht (Programm-Zeitschrift) können Sie jederzeit im EPG mit der ☐(gelb)-Taste aufrufen.

Beachten Sie zusätzlich die Leisten im unteren Teil der Bildschirm-Einblendungen! Hier fi nden Sie Hinweise zur weiteren Bedienung.

In der Vorschau-Ansicht sehen Sie alle Sendungen des zuvor in der „Jetzt läuft“-Ansicht gewählten Programmes. Sofern EPG-Daten vom Programm-Anbieter mitgesendet werden, zeigt Ihnen der Receiver die Sendungen des ausgewählten Programmes bis zu mehreren Tagen im Voraus an.

Mit den Cursor-Tasten (▲▼◀▶) wählen Sie die gewünschte Sendung aus und können sich, falls vorhanden, mit der ⓘ-Taste weitere Informationen zur gewählten Sendung anzeigen lassen.

Mit den ◀◀▶-Tasten können Sie die Programme in ihrer Reihenfolge der Gesamt-Programm-Liste durchblättern (Auswahl des Programmes ist auch mit den Zifferntasten möglich); Sie bleiben aber stets in der Vorschau-Ansicht.

Mit der ⚙️-Taste können Sie tageweise nach vorne und auch wieder zurück blättern.

Mit der Ⓞ (roter Punkt)-Taste können Sie die ausgewählte Sendung in die Aufnahme-Einstellungen übernehmen (siehe Punkt „Aufnehmen“).

EPG (ELEKTRONISCHER PROGRAMM-FÜHRER)

SPARTEN-ANSICHT

Die Sparten-Ansicht können Sie jederzeit im EPG mit der TVR (blau)-Taste aufrufen.

In der Sparten-Ansicht sehen Sie alle Sendungen, nach den vorhandenen Sparten und ihrer Startzeit sortiert.

Es gibt folgende Sparten zur Auswahl: Spielfilm, Serie, Sport, Kinderprogramm, Unterhaltung, Nachrichten, Magazin/Reportage, Kunst/Kultur, Wissen/Bildung, Musik, Freizeit und Erotik.

Die Zuordnung der Sendungen zu den vorhandenen Sparten erfolgt über die vom Programm-Anbieter mitgesendeten EPG-Daten.

Mit den ◀◀▶-Tasten wählen Sie die gewünschte Sparte aus. Mit den Cursor-Tasten (▲▼◀▶) können Sie anschließend in jeder Sparte die gewünschte Sendung anwählen und, falls vorhanden, mit der

i-Taste weitere Informationen zur gewählten Sendung anzeigen lassen.

Mit der ⬤-Taste können Sie tageweise nach vorne und auch wieder zurück blättern.

Mit der Ⓞ (roter Punkt)-Taste können Sie die ausgewählte Sendung in die Aufnahme-Einstellungen übernehmen (siehe Punkt „Aufnehmen“).

EPG (ELEKTRONISCHER PROGRAMM-FÜHRER)

SUCH-FUNKTION

Die Such-Funktion können Sie jederzeit im EPG mit der TEXT-Taste aufrufen.

Die Such-Funktion erlaubt es Ihnen, Sendungen auf Grund ihrer Zusatzinfos oder deren Namen zu suchen. Geben Sie mit den Zifferntasten den gewünschten Suchbegriff ein (siehe dazu auch „Bedienungshinweise“ „Alphanumerische Eingaben“).

Wenn Sie den gewünschten Suchbegriff eingegeben haben, drücken Sie die OK-Taste, um die Suche zu starten.

Mit den Cursor-Tasten (▲▼◀▶) können Sie anschließend die gewünschte Sendung im Suchergebnis anwählen und, falls vorhanden, mit der ⓘ-Taste weitere Informationen zur gewählten Sendung anzeigen lassen.

Mit der ⬙(roter Punkt)-Taste können Sie die ausgewählte Sendung in die Aufnahme-Einstellungen übernehmen (siehe Punkt „Aufnehmen“).

EPG (ELEKTRONISCHER PROGRAMM-FÜHRER)

ZUSATZINFORMATIONEN (i-TASTE)

Die Zusatzinformationen können Sie immer dann mit der i-Taste aufrufen, wenn das „i-Symbol“ vor dem Sendungsnamen erscheint (siehe Bild rechts). Dazu muss das Programm jedoch angewählt sein. Sie erhalten folgende Einblendung (Beispiel):

Aimé Maeght und seine Kün.

Die vorhandenen Zusatzinformationen zu einer Sendung werden Ihnen in einem eigenen Fenster angezeigt.

Mit der ▼-Taste können Sie, falls vorhanden, weitere Zusatzinformationen zu der gewählten Sendung betrachten.

Mit den ▶▶-Tasten können Sie sich die Zusatzinformationen der vorhergehenden oder nachfolgenden Sendungen in der Reihenfolge der zuvor gewählten Liste (siehe Kopfzeile) anzeigen lassen. Immer unter der Voraussetzung, dass die Daten vom Programm-Anbieter zur Verfügung gestellt werden.

Mit der ●(roter Punkt)-Taste können Sie die ausgewählte Sendung in die Aufnahme-Einstellungen übernehmen (siehe Punkt „Aufnehmen“).

Mit der ⓘ- oder der EXIT-Taste können Sie die Zusatzinformationen wieder verlassen.

EPG (ELEKTRONISCHER PROGRAMM-FÜHRER)

AUFNEHMEN (TIMER)

Mit der ●(roter Punkt)-Taste können Sie jederzeit eine Sendung für die Aufnahme auf einen externen Recorder vorbereiten. Die aufzunehmende Sendung kann aus jeder Ansicht des EPGs ausgewählt werden, sofern die ●(roter Punkt)-Taste unten in der Bildschirm-Einblendung vorhanden ist.

Sendung im EPG vorhanden:

Wählen Sie die gewünschte Sendung aus und drücken Sie die ●(roter Punkt)-Taste. Sie erhalten folgende Einblendung (Beispiel):

Sendung nicht im EPG vorhanden:

Wählen Sie eine beliebige Sendung des Programmes, auf dem die gewünschte Sendung zu einem späteren

Zeitpunkt ausgestrahlt wird und drücken Sie die ●(roter Punkt)-Taste (Start- und Stopp-Zeit sowie das Aufnahme-Datum müssen manuell eingegeben werden). Sie erhalten folgende Einblendung (Beispiel):

Beachten Sie, dass Sie Ihren externen Recorder übereinstimmend mit den Angaben für die Aufnahme im Receiver programmieren.

Mit den ◄▶-Tasten wählen Sie die gewünschte Art der Aufnahme (Turnus) aus. Zur Auswahl stehen Ihnen folgende Aufnahmearten:

• Einmalig: Die Aufnahme wird nur einmal aufgenommen
• Täglich: Die Aufnahme wird täglich zu der von Ihnen bestimmten Zeit aufgenommen
• Wöchentlich: Die Aufnahme wird jede Woche am gleichen Tag zur gleichen Uhrzeit aufgenommen
• Montag bis Freitag: Die Aufnahme wird täglich von Mo-Fr zur gewählten Zeit aufgenommen

Mit den Cursor-Tasten (▲▼◀▶) werden die weiteren Positionen angewählt und zusammen mit den Ziffern-Tasten werden die Einstellungen vorgenommen. Wenn alle Einstellungen vorgenommen wurden, drücken Sie die OK-Taste, um die Aufnahme-Einstellungen zu speichern. Sie können Ihre geplanten Aufnahmen in der Aufnahmeplan-Ansicht des EPGs betrachten (siehe Punkt „Aufnahmeplan“).

EPG (ELEKTRONISCHER PROGRAMM-FÜHRER)

AUFNAHME EINMALIG

Wählen Sie mit den ▶▶-Tasten den Turnus „Einmalig“ aus (siehe Bild Punkt „Aufnehmen (Timer)“).

Wechseln Sie mit den ▲▼-Tasten auf das Auswahlfeld „Datum“ und geben Sie mit den◀▶-Tasten den gewünschten Aufnahmemonat ein.

Wechseln Sie im Anschluss mit den ▲▼-Tasten auf das Auswahlfeld „Tag“ (z. B. 03.2008) und wählen Sie mit den ◀►-Ziffern-Tasten den Tag in diesem Monat aus, an dem die Aufnahme starten soll. Wechseln Sie mit den ▲▼-Tasten auf das Auswahlfeld „Start“ und geben Sie mit den ◀►- oder den Ziffern-Tasten den gewünschten Aufnahmestart-Zeitpunkt ein.

Wechseln Sie im Anschluss mit den ▲▼-Tasten auf das Auswahlfeld „Ende“ und geben Sie mit den ◀▶- oder den Ziffern-Tasten den gewünschten Aufnahmeende-Zeitpunkt ein. Wenn alle Einstellungen vorgenommen wurden, Wechseln Sie mit den ▲▼-Tasten auf das Auswahlfeld „Übernehmen“ und drücken Sie die OK-Taste, um die Aufnahme-Einstellungen zu speichern. Sie können Ihre geplante Aufnahme in der Aufnahmeplan-Ansicht (wird automatisch geöffnet) des EPGs betrachten (siehe Punkt „Aufnahme-plan“).

AUFNAHME TÄGLICH

Wählen Sie mit den ◀▶-Tasten die Aufnahmeart „Täglich“ aus (siehe Bild unten).

Wechseln Sie im Anschluss mit den ▲▼-Tasten auf das Auswahlfeld „Start“ und geben Sie mit den ▲▶- oder den Ziffern-Tasten den gewünschten Aufnahmestart-Zeitpunkt ein.

Wechseln Sie im Anschluss mit den ▲▼-Tasten auf das Auswahlfeld „Ende“ und geben Sie mit den

◀▶- oder den Ziffern-Tasten den gewünschten Aufnahmeende-Zeitpunkt ein.

Wenn alle Einstellungen vorgenommen wurden, drücken Sie die OK-Taste, um die Aufnahme-Einstellungen zu speichern. Sie können Ihre geplante Aufnahme in der Aufnahmeplan-Ansicht (wird automatisch geöffnet) des EPGs betrachten (siehe Punkt „Aufnahmeplan“).

EPG (ELEKTRONISCHER PROGRAMM-FÜHRER)

AUFNAHME WÖCHENTLICH

Beachten Sie, dass der Wochentag der gewählten Sendung mit in die Aufnahme-Planung übernommen wird und von Ihnen nicht mehr manuell korrigiert werden kann!

Wählen Sie deshalb, bevor Sie die Ⓞ(roter Punkt)-Taste drücken, die Sendung an dem Tag aus, an dem diese zukünftig wöchentlich aufgenommen werden soll.

Wählen Sie mit den ▶▶-Tasten die Aufnahmeart „Wöchentlich“ aus (siehe Bild unten).

Wechseln Sie im Anschluss mit den ▲▼-Tasten auf das Auswahlfeld „Start“ und geben Sie mit den

◀▶- oder den Ziffern-Tasten den gewünschten Aufnahmestart-Zeitpunkt ein.

Wechseln Sie im Anschluss mit den ▲▼-Tasten auf das Auswahlfeld „Ende“ und geben Sie mit den

◀▶- oder den Ziffern-Tasten den gewünschten Aufnahmeende-Zeitpunkt ein.

Wenn alle Einstellungen vorgenommen wurden, Wechseln Sie mit den ▲▼-Tasten auf das Auswahlfeld „Übernehmen“ und drücken Sie die OK-Taste, um die Aufnahme-Einstellungen zu speichern. Sie können Ihre geplante Aufnahme in der Aufnahmeplan-Ansicht (wird automatisch geöffnet) des EPGs betrachten (siehe Punkt „Aufnahmeplan“).

AUFNAHME MONTAG BIS FREITAG

Wählen Sie mit den ▶▶-Tasten die Aufnahmeart „Montag bis Freitag“ aus (siehe Bild nächste Seite).

Wechseln Sie mit den ▲▼-Tasten auf das Auswahlfeld „Datum“ und wählen Sie mit den ◀▶-Tasten den gewünschten Aufnahmemonat aus. Wechseln Sie im Anschluss mit den ▲▼-Tasten auf das Auswahlfeld „Tag“ (z. B. 03.2008) und wählen Sie mit den ◀▶-Ziffern-Tasten den Montag in diesem Monat aus, ab dem die Aufnahme starten soll. Wechseln Sie mit den ▲▼-Tasten auf das Auswahlfeld „Start“ und geben Sie mit den ◀▶- oder den Ziffern-Tasten den gewünschten Aufnahmestart-Zeitpunkt ein.

EPG (ELEKTRONISCHER PROGRAMM-FÜHRER)

Wechseln Sie im Anschluss mit den ▲▼-Tasten auf das Auswahlfeld „Ende“ und geben Sie mit den

◀▶- oder den Ziffern-Tasten den gewünschten Aufnahmeende-Zeitpunkt ein.

Wenn alle Einstellungen vorgenommen wurden, wechseln Sie mit den ▲▼-Tasten auf das Auswahlfeld „Übernehmen“ und drücken Sie die OK-Taste, um die Aufnahme-Einstellungen zu speichern. Sie können Ihre geplante Aufnahme in der Aufnahmeplan-Ansicht des EPGs betrachten (siehe Punkt „Aufnahmeplan“).

EPG (ELEKTRONISCHER PROGRAMM-FÜHRER)

AUFNAHMEPLAN-ANSICHT

Die Aufnahmeplan-Ansicht können Sie jederzeit im EPG mit der (rot)-Taste aufrufen.

In der Aufnahmeplan-Ansicht sehen Sie alle von Ihnen geplanten Aufnahmen.

Mit den ◀▶-Tasten können Sie die Aufnahmen nach „Einmaligen“- oder „Wiederholenden“-Aufnahmen sortieren lassen.

Mit den Cursor-Tasten (▲▼◀▶) können Sie eine Aufnahme auswählen. Mit der OK-Taste schalten Sie auf den Programm um, auf dem die Aufnahme geplant ist.

Mit der ●(roter Punkt)-Taste können Sie eine geplante Aufnahme wieder löschen. Handelt es sich um eine Serien-Aufnahme, werden Sie zusätzlich gefragt, ob Sie nur die eine gewählte Sendung nicht aufnehmen wollen, oder ob Sie keine Folge dieser Serie mehr aufnehmen wollen (siehe Bild). Die Auswahl erfolgt mit den ▲▼-Tasten und die Bestätigung mit der OK-Taste.

Mit den Ⓞ-Tasten können Sie tageweise durch die zukünftigen geplanten Aufnahmen und wieder zurück springen.

COMMON INTERFACE

WICHTIGE HINWEISE

Beachten Sie unbedingt die Bedienungshinweise Ihres Pay-TV-Anbieters und die der Smartcard und dem CA-Modul beiliegenden Anweisungen!

Smartcards und CA-Module sind nicht im Lieferumfang enthalten!

Die Karten und Module werden von den jeweiligen Pay-TV-Anbietern herausgegeben und enthalten die Teilnehmerdaten und Daten zu den entsprechenden, bezahlten Programmen. Diese Programme sind grundsätzlich verschlüsselt.

Wenden Sie sich an den Pay-TV-Anbieter, wenn Sie an einem Pay-TV-Programm interessiert sind.

Für den Einsatz der Smartcard in das CA-Modul sind Sie verantwortlich!

In das CA-Modul wird die käuflich erworbene Smartcard des Pay-TV-Anbieters eingeschoben, die jeweils für eine Verschlüsselungstechnik geeignet ist.

Bewahren Sie die Karte sowie den PIN-Code bei Nichtgebrauch sicher auf!

EINSETZEN DER SMARTCARD UND DES CA-MODULES

EINSETZEN DES CA-MODULES IN DAS CI

Das Common Interface (CI) ④ des UFS 790si/sw ist für die Aufnahme eines CA-Modules (Conditional Access) geeignet. Der CI-Steckplatz befindet sich unter dem Display rechts an der Vorderseite.

Das CA-Modul ② nimmt die Smartcard ① auf (Chipkontakte zeigen nach oben und zur Buchsenleiste)

und wird anschließend in den CI-Steckplatz ④ geschoben.

Das Einsetzen der Smartcard in das CA-Modul muss ohne großen Kraftaufwand gelingen. Dies gilt auch für das CA-Modul im CI-Steckplatz!

Wenden Sie keine Gewalt an und beachten Sie die der Smartcard und dem CA-Modul beiliegenden Anleitungen.

Zum Entnehmen des Moduls drücken Sie den jeweiligen Auswurfknopf ⑤.

EINSETZEN DER SMARTCARD IN DEN SMARTCARD-READER

Das Einsetzen der Smartcard in den Smartcard-Reader (Conax embedded) ③ funktioniert genauso, wie das Einsetzen der Smartcard in das CA-Modul, nur dass die Chipkontakte nach unten zeigen.

HAUPTMENÜ

Drücken Sie die MENU-Taste, um das Hauptmenü aufzurufen. Sie erhalten folgende Einblendung:

Es stehen sechs Untermenüs zur Verfügung, die im Folgenden erläutert werden:

1) Programm-Liste bearbeiten

Sortieren und Löschen von Programmen in der Programm- oder Favoritenliste, Kopieren von Programmen aus der Programm-Liste in die Favoriten-Listen

2) Programm-Suchlauf

Diverse Suchläufe, LNB-Einstellung und Sat-Finder

3) Sicherheit

Sperren diverser Menüs, des Gerätes, von Programmen und Änderung des Geräte-PIN-Codes

4) Einstellungen

Diverse Einstellmöglichkeiten für Bild, Menü, Common Interface; LNB und Antenne (DVB-T)

5) Service-Menü

Sat-Finder, Programm-Informationen, System-Informationen und Zurücksetzen auf Werkseinstellung

6) Sprache

Sprachauswahl für Menüs und Sprachen; Untertitel-Einstellungen; Sperren diverser Menüs und Änderung des Geräte-Codes

Wählen Sie das gewünschte Untermenü mit den ▲▼-Tasten aus und drücken Sie die ok-Taste.

PROGRAMM-LISTE BEARBEITEN

Mit der 📋(blau)-Taste können Sie zwischen den TV- und Radio-Programmen wechseln. Die Änderungen werden auf die gleiche Art und Weise für TV- und Radio-Programme durchgeführt.

PROGRAMME IN PROGRAMM-LISTE SORTIEREN (LINKE SPALTE)

Wählen Sie mit den ▲▼◀▶-Tasten das zu verschiebende Programm aus und drücken die OK-Taste. Der Programm-Name wird fett geschrieben und vom linken Rand eingerückt. Wählen Sie jetzt mit den ▲▼◀▶-Tasten den neuen Programm-Platz für das markierte Programm aus. Durch erneutes Drücken der OK-Taste wird das Programm auf den neuen Programm-Platz abgelegt.

PROGRAMME AUS PROGRAMM-LISTE LÖSCHEN

Hinweis: Ein aus der Programm-Liste (linke Liste) gelöschtes Programm wird auch aus allen Favoriten-Listen gelöscht und kann nur durch einen erneuten Suchlauf wieder gefunden werden.

Wählen Sie mit den ▲▼◀▶-Tasten das zu löschende Programm aus und drücken Sie die ■-Taste. Das Programm verschwindet, ohne einen Hinweis zur Bestätigung der Löschung, sofort aus der Programm-Liste.

FAVORITEN-LISTEN

Es stehen Ihnen jeweils vier Favoriten-Listen für TV- und Radio-Programme zur Verfügung. In jede dieser Favoriten-Listen können Sie bis zu 200 Programme kopieren.

PROGRAMM-LISTE BEARBEITEN

PROGRAMM ZU FAVORITEN-LISTE HINZUFÜGEN

Bevor Sie mit der Zuordnung der Programme in die Favoriten-Listen beginnen, können Sie die vorhandenen Programme nach bestimmten Kriterien filtern lassen. Durch Drücken der ☐(gelb)-Taste gelangen Sie in das Menü „Programme fi ltern“:

Wählen Sie hier mit den ▲▼-Tasten die gewünschte Zeile, die Sie verändern wollen, aus und nehmen Sie mit den ◀▶-Tasten die gewünschten Einstellungen vor.

Nachdem Sie alle Einstellungen vorgenommen haben, wechseln Sie auf die Zeile „OK“ und Drücken die OK-Taste, damit Ihre Einstellungen übernommen werden. Sie erhalten folgende Einblendung (Beispiel):

PROGRAMM-LISTE BEARBEITEN

Auswahl der Favoriten-Liste:

Wählen Sie zuerst mit der (rot)-Taste aus, in welche der vier Favoriten-Listen Sie ein Programm kopieren möchten.

Auswahl des Programm-Platzes in der Favoriten-Liste:

Ein neu in die Favoriten-Liste eingefügtes Programm wird immer hinter dem aktuell in der Favoriten-Liste schwarz umrandeten Programm eingefügt. Um ein Programm an einer bestimmten Stelle in der Favoriten-Liste einzufügen, müssen Sie mit der ▶-Taste in die Favoriten-Liste wechseln und mit den ▲▼◀▶-Tasten den gewünschten Programm-Platz auswählen, hinter dem es eingefügt werden soll. Wechseln Sie im Anschluss mit der ◀-Taste zurück in die Programm-Liste.

Programm in die Favoriten-Liste kopieren:

Wählen Sie in der Programm-Liste mit den ▲▼-Tasten das gewünschte Programm aus, das Sie in die Favoriten-Liste aufnehmen wollen. Drücken Sie die ▶-Taste und das Programm wird in die zuvor gewählte Favoriten-Liste an der gewählten Position eingefügt.

PROGRAMM AUS FAVORITEN-LISTE LÖSCHEN

Wählen Sie zuerst mit der (rot)-Taste aus, aus welcher der vier Favoriten-Listen Sie ein Programm löschen möchten. Wechseln Sie im Anschluss mit der -Taste in die Favoriten-Liste.

Wählen Sie mit den ▲▼-Tasten das gewünschte Programm aus, das Sie löschen wollen und drücken Sie die ■-Taste. Das Programm verschwindet, ohne einen Hinweis zur Bestätigung der Löschung, sofort aus der Favoriten-Liste (Programm wird nicht aus der Programm-Liste gelöscht).

PROGRAMME IN FAVORITEN-LISTE SORTIEREN

Wählen Sie zuerst mit der ☐(rot)-Taste aus, welche der vier Favoriten-Listen Sie sortieren möchten. Wechseln Sie im Anschluss mit der ▶-Taste in die Favoritenliste.

Wählen Sie mit den ▲▼◀▶-Tasten das zu verschiebende Programm aus und drücken Sie die OK-aste. Der Programm-Name wird fett geschrieben und vom linken Rand eingerückt. Wählen Sie jetzt mit den ▲▼◀▶-Tasten den neuen Programm-Platz für das markierte Programm aus. Durch erneutes Drücken der OK-Taste wird das Programm auf den neuen Programm-Platz abgelegt.

Beim Verlassen des Menüs „Programm-Liste bearbeiten“ (EXIT)-Taste) werden Sie vom Receiver gefragt, ob Sie die Änderungen speichern (Auswahl „Ja“), den Vorgang abbrechen (Auswahl „Abbrechen“) oder die Änderungen nicht speichern (Auswahl „Nein“) wollen. Treffen Sie die Auswahl mit den ◀▶-Tasten und bestätigen Sie mit der OK-Taste. Sie kehren zum Hauptmenü zurück.

PROGRAMM-SUCHLAUF

Wählen Sie mit den ▲▼-Tasten aus, für welchen Betriebsmodus Sie einen Suchlauf starten möchten. Zur Auswahl stehen Ihnen DVB-S (Sat) und DVB-T (Terrestrisch). Bestätigen Sie Ihre Auswahl mit der OK-Taste.

Sie können nun wählen, ob Sie einen automatischen Suchlauf oder einen Expertensuchlauf starten möchten.

Automatischer Suchlauf:

Hier können Sie einstellen, ob Sie den Suchlauf über einen oder alle Satelliten laufen lassen und welche Programme gesucht werden sollen.

Expertensuchlauf:

Hier haben Sie mehrere Einstellmöglichkeiten, um einen gezielten Suchlauf zu starten.

PROGRAMM-SUCHLAUF

AUTOMATISCHER SUCHLAUF (DVB-S) SAT

Achten Sie bei der Auswahl der Satelliten darauf, dass Ihre Empfangsanlage auch auf diese Satelliten ausgerichtet ist.

Wechseln Sie mit den ▲▼-Tasten auf „Satellit“. Wählen Sie mit den ◀▶-Tasten aus, ob Sie einen Suchlauf über alle von Ihnen eingerichteten Satelliten oder nur über einen bestimmten Satelliten laufen lassen wollen. Wechseln Sie mit den ▲▼-Tasten auf „Zu suchende Programme“ und wählen Sie mit den ◀▶-Tasten aus, ob Sie nur frei empfangbare Programme, nur verschlüsselte oder alle Programme suchen wollen. Wenn Sie alle Einstellungen getätigt haben, wechseln Sie in die letzte Zeile und starten Sie den Suchlauf mit der OK-Taste. Sie erhalten folgende Einblendung:

PROGRAMM-SUCHLAUF

Nach Abschluss des Suchlaufes erhalten Sie die folgende Einblendung:

Wählen Sie mit den ▶▶-Tasten aus, ob Sie die neuen Programme zu den alten hinzufügen oder die neuen Programme verwerfen wollen. Durch Drücken der OK-Taste bestätigen Sie Ihre Auswahl. Die neu gefundenen und von Ihnen gespeicherten Programme werden in der Programm-Liste (Aufruf vom TV-Bildschirm mit der OK-Taste) mit einem „N“ hinter dem Programm-Namen gekennzeichnet (siehe Beispiel):

PROGRAMM-SUCHLAUF

EXPERTENSUCHLAUF (DVB-S) SAT

Bei der Einstellung „Netzwerksuche Ein“ können durch die Vernetzung der Transponder zusätzlich noch nicht gespeicherte Transponder gefunden werden. Diese werden gespeichert und ebenfalls, wie die bereits vorhandenen Transponder, nach neuen Programmen durchsucht.

Wählen Sie mit den ▶▶-Tasten aus, über welchen Satelliten Sie einen Suchlauf durchführen lassen wollen.

Wechseln Sie mit den ▲▼-Tasten auf „Transponder“ und wählen Sie mit den ◀▶-Tasten den zu durchsuchenden Transponder aus. Sie können die Transponder-Frequenz, die Symbol-Rate und die Polarisation aber auch in den nächsten drei Zeilen manuell mit den Nummer-Tasten bzw. mit den ◀▶-Tasten eingeben. Wechseln Sie mit den ▲▼-Tasten auf „Netzwerksuche“ und wählen Sie mit den ◀▶-Tasten aus, ob durch die Vernetzung der Transponder zusätzlich, noch nicht gespeicherte Transponder gefunden werden und ebenfalls nach neuen Programmen durchsucht werden sollen.

Wechseln Sie mit den ▲▼-Tasten auf „Zu suchende Programme“ und wählen Sie mit den ◀▶-Tasten aus, ob Sie nur frei empfangbare Programme, nur verschlüsselte oder alle Programme suchen wollen. Wenn Sie alle Einstellungen getätigt haben, wechseln Sie in die letzte Zeile und starten Sie den Suchlauf mit der OK-Taste. Die Einblendungen nach Beendigung des Suchlaufes sind mit denen des automatischen Suchlaufes gleich.

PROGRAMM-SUCHLAUF

AUTOMATISCHER SUCHLAUF (DVB-T) TERRESTRISCH

Achten Sie bei der Verwendung einer aktiven Antenne darauf, dass die Stromversorgung für die Antenne auf „An“ geschaltet ist. Dies können Sie im Menü „Einstellungen“, „Antennen-Einstellungen“, überprüfen.

Der Receiver gibt Ihnen Software-seitig automatisch die niedrigste Start- und höchste Endfrequenz vor. Diese Einstellungen sollten Sie nur verändern, wenn Sie genau wissen, auf welchen Kanälen bei Ihnen die DVB-T-Programme abgestrahlt werden. Die Änderungen können Sie mit den ▶▶-Tasten vornehmen, die Auswahl der zu ändernden Zeile wird mit den ▲▼-Tasten vorgenommen. Des Weiteren können Sie in der Zeile „Zu suchende Programme“ mit den ▶▶-Tasten auswählen ob Sie nur frei empfangbare Programme, nur verschlüsselte oder alle Programme suchen wollen. Wenn Sie alle Einstellungen getätigt haben, wechseln Sie in die letzte Zeile und starten Sie den Suchlauf mit der OK-Taste. Sie erhalten folgende Einblendung:

PROGRAMM-SUCHLAUF

Nach Abschluss des Suchlaufes erhalten Sie die folgende Einblendung:

Wählen Sie mit den ◀▶-Tasten aus, ob Sie die neuen Programme zu den alten hinzufügen oder die neuen Programme verwerfen wollen. Durch Drücken der OK-Taste bestätigen Sie Ihre Auswahl. Die neu gefundenen und von Ihnen gespeicherten Programme werden in der Programm-Liste (Aufruf vom TV-Bildschirm mit der OK-Taste) mit einem „N“ hinter dem Programm-Namen gekennzeichnet (siehe Beispiel):

PROGRAMM-SUCHLAUF

EXPERTENSUCHLAUF (DVB-T) TERRESTRISCH

Wählen Sie mit den ▶▶-Tasten aus, über welchen Kanal/Frequenz Sie einen Suchlauf starten lassen wollen. Wechseln Sie mit den ▲▼-Tasten auf Frequenz. Sollte bei der Auswahl in der ersten Zeile „Frequenz“ die benötigte Frequenz nicht enthalten sein, können Sie hier die Frequenz manuell mit den Nummern-Tasten eingeben. Wechseln Sie mit den ▲▼-Tasten auf „Netzwerksuche“ und wählen Sie mit den ▶▶-Tasten aus, ob durch die Vernetzung der Übertragungskanäle zusätzlich, noch nicht gespeicherte Übertragungskanäle gefunden werden und ebenfalls nach neuen Programmen durchsucht werden sollen. Wechseln Sie mit den ▲▼-Tasten auf „Zu suchende Programme“ und wählen Sie mit den ▶▶-Tasten aus, ob Sie nur frei empfangbare Programme, nur verschlüsselte oder alle Programme suchen wollen. Wenn Sie alle Einstellungen getätigt haben, wechseln Sie in die letzte Zeile und starten Sie den Suchlauf mit der OK-Taste. Die Einblendungen nach Beendigung des Suchlaufes sind mit denen des automatischen Suchlaufes gleich.

SICHERHEIT

Drücken Sie die ☐-Taste, um das Hauptmenü aufzurufen. Wählen Sie das Menü „Sicherheit“ mit den ▲▼-Tasten aus und drücken Sie die ☐-Taste. Geben Sie die Geräte-PIN (Werkseinstellung „0000“) ein und bestätigen Sie diese mit der ☐-Taste. Sie erhalten folgende Einblendung (siehe Beispiel unten):

Wählen Sie hier mit den ▲▼-Tasten die gewünschte Zeile, die Sie verändern wollen, aus und nehmen Sie mit den ◀▶-Tasten die gewünschten Einstellungen vor.

Gerätesperre:

Stellt man die Gerätesperre auf „An“, wird beim Einschalten des Receivers die Geräte-PIN gefordert.

Menüsperre:

Ist die Menüsperre „An“, wird die Geräte-PIN gefordert, sobald man das Hauptmenü aufrufen möchte.

Programmsperre:

Ist die Programmsperre „An“, wird die Geräte-PIN gefordert, sobald man ein Programm aufrufen möchte, dass unter „Programm-Liste bearbeiten“ als gesperrt gekennzeichnet worden ist.

Geräte-PIN ändern:

Durch Drücken auf die OK-Taste werden Sie aufgefordert, die alte PIN einzugeben. Bestätigen Sie nach der Eingabe der alten PIN mit der OK-Taste. Geben Sie jetzt die neue PIN ein und bestätigen Sie mit der OK-Taste. Im Anschluss müssen Sie zur Bestätigung nochmals die neue PIN eingeben und ebenfalls mit der OK-Taste bestätigen. Sie erhalten die Einblendung „Die Geräte-PIN wurde erfolgreich geändert“. Drücken Sie die OK-Taste, um die Meldung wieder zu schließen.

EINSTELLUNGEN

Wählen Sie mit den ▲▼-Tasten das gewünschte Menü aus. Mit der OK-Taste wird das Menü geöffnet.

1) Bild-Einstellungen

Festlegung der Bild-Einstellungen

2) Menü-Einstellungen

Festlegung von diversen Menü-Einstellungen

3) Allgemeines

Festlegung der Zeitzone und Audio-Ausgabeformate

4) Verschlüsselter Zugang

Zugang zum Smartcard Reader und zum Common Interface

5) LNB-Einstellungen

LNB-Einstellungen, siehe dazu Erstinstallation Seite 14ff

6) Antennen-Einstellungen

An- und Ausschalten der Stromversorgung über den Receiver für eine angeschlossene DVB-T-Antenne

EINSTELLUNGEN

BILD- UND TON-EINSTELLUNGEN

Beachten Sie zusätzlich die Leisten im unteren Teil der Bildschirm-Einblendungen! Hier fi nden Sie Hinweise zur weiteren Bedienung.

Wählen Sie mit den ▲▼-Tasten die zu ändernde Zeile aus. Die Änderungen werden mit den ◀▶-Tasten vorgenommen.

Bildschirm-Format:

Hier wählen Sie das Format Ihres Fernsehgerätes aus. Entweder 4:3 oder 16:9/Breitbild-TV

Bildanpassung:

Hier wählen Sie aus, wie das vom Programm-Anbieter gesendete Bild, wenn es nicht mit Ihrer Einstellung übereinstimmt (4:3 oder 16:9), vom Receiver angepasst werden soll.

Bei Bildschirmformat 4:3: Entweder Letterbox 14:9, Letterbox 16:9 oder Pan & Scan/CCO

Bei Bildschirmformat 16:9: Immer 16:9 oder Automatisch

HDMI-Ausgang:

Ist Ihr Receiver über ein HDMI-Kabel mit einem HDTV-tauglichen Gerät verbunden, drücken Sie die

OK-Taste, um die Einstellungen vornehmen zu können. Folgende Einstellmöglichkeiten stehen Ih-

nen dann zur Verfügung (die Auswahl wird mit den ▲▼- und die Einstellungen mit den ◀▶-Tasten vorgenommen):

- Übertragungsstandard: „HDMI“ oder „Aus“

- Bildauflösung: 576i, 576p, 720p und 1080i

- Farbbalkentest: Drücken Sie die OK-Taste, um einen Farbbalkentest durchzuführen (Ausgabe erfolgt nur über HDMI)

- HDMI-Audio: „An“ (Digitalton wird über HDMI übertragen) oder „Aus“ (Digitalton wird nicht über HDMI übertragen)

- Digitale Lautstärke-Regelung: „An“ oder „Aus“

Mit der EXIT-Taste können Sie das Untermenü „HDMI-Ausgang“ wieder verlassen.

EINSTELLUNGEN

Video-Ausgang TV:

Hier wählen Sie die Art des Videosignales, das an der Scart-Buchse anliegen soll. Wählen Sie das Signal, das Ihr Fernsehgerät verarbeiten kann.

Beachten Sie die Bedienungsanleitung Ihres Fernsehgerätes!

Sie können zwischen folgenden Einstellungen wählen: RGB (Rot-/Grün-/Blau-Signal), S-Video (Luminanz/Chrominanz) und FBAS (zusammengesetztes Basisbandsignal = Farb-/Bild-/Austast-/Synchron-Signal)

Video-Ausgang VCR:

Sie können zwischen folgenden Einstellungen wählen: S-Video und FBAS

AFD automatisch:

Diese Einstellung korrigiert das Bildformat automatisch, falls das übertragene Bildformat vom angezeigten abweicht

Videotext:

Sie können wählen, ob Sie den Videotext über die Fernbedienung Ihres Fernsehgerätes (Extern, Videotextsignal wird vom TV-Gerät aufbereitet) oder über die Fernbedienung des Receivers (Intern, Videotextsignal wird vom Receiver aufbereitet) aufrufen und steuern wollen.

Standardeinstellungen:

Hiermit können Sie die Standardeinstellungen für Bild und Ton wieder herstellen

MENÜ-EINSTELLUNGEN

Wählen Sie mit den die zu ändernde Zeile

▲▼-Tasten aus. Die Än-

derungen werden mit den Tasten vorgenommen.

Infobanner-Einblenddauer:

Hier können Sie folgende Einblenddauer einstellen: „Permanent“, „Keine“ und dann in 1-Sekunden-Schritten bis zu 15 Sekunden.

Infobanner automatisch:

Hier stellen Sie ein, ob das Infobanner beim Start einer neuen Sendung automatisch angezeigt werden soll.

Menüsprache:

Hier können Sie folgende Menüsprachen einstellen: Deutsch, Englisch, Französisch, Spanisch, Italienisch, Tschechisch, Holländisch und Türkisch.

Um das Menü zu verlassen und die Änderungen zu speichern, drücken Sie die EXIT-Taste.

EINSTELLUNGEN

ALLGEMEINES

Wählen Sie mit den ▲▼-Tasten die zu ändernde Zeile aus. Die Änderungen werden mit den ▼▶-Tasten vorgenommen.

Zeitzone einstellen:

Hier können Sie einstellen, ob die Zeitzone automatisch oder manuell eingestellt werden soll.

Zeitzone (GMT):

Hier stellen Sie die Zeitzone manuell ein.

Sommerzeit:

In diesem Menüpunkt schalten Sie die Sommerzeit ein und wieder aus.

Audio-Ausgabeformat:

Stellen Sie hier das Audio-Ausgabeformat ein. Sie haben die Wahl zwischen „Mono (vom rechten Kanal)“, „Mono (vom linken Kanal)“, „Mono (Summe)“ und „Stereo“.

Dolby Digital automatisch:

Hier wählen Sie aus, ob der Receiver automatisch (wenn abgestrahlt), den Dolby Digital-Ton am Dolby Digital-Ausgang ausgeben soll.

Audio Verzögerung:

Hier wählen Sie aus, ob der Ton mit einer Verzögerung von (100/200/300/400 oder 500 Millisekunden) ausgegeben werden soll. Dies können Sie nutzen, falls der Ton und das Bild nicht synchron am TV-Gerät ausgegeben werden. Sollte dies nicht der Fall sein, lassen Sie die Einstellung auf „Keine“.

Sortierung:

Hier legen Sie die Sortierung der Programm-Listen fest.

Sie können wählen zwischen „A bis Z“ bzw. „Z bis A“ (jeweils alphabetisch), „Anbieter“ (z. B. ZDF oder ORF) und der Service-ID.

Display-Anzeige im Stand-by:

Wählen Sie hier aus, ob das Display des Receivers im Stand-by-Modus die aktuelle Uhrzeit anzeigen oder dunkel (es wird nichts angezeigt) bleiben soll.

Um das Menü zu verlassen und die Änderungen zu speichern, drücken Sie die EXIT-Taste.

EINSTELLUNGEN

VERSCHLÜSSELTTER ZUGANG (COMMON INTERFACE)

Drücken Sie die ☐-Taste, um das Hauptmenü aufzurufen. Wählen Sie das Menü „Verschlüsselter Zugang“ mit den ▲▼-Tasten aus und drücken Sie die OK-Taste. Sie erhalten folgende Einblendung:

CONAX CA - SMARTCARD-READER

Zum Aufruf des Menüs drücken Sie die OK-Taste. Sie erhalten folgende Einblendung:

Wählen Sie mit den ▲▼-Tasten das gewünschte Menü aus und drücken Sie die ok-Taste, um es zu öffnen. Die Menüs sind von der jeweilig verwendeten Smartcard abhängig. Bitte folgen Sie den vom Receiver eingeblendeten Anweisungen und Informationen.

EINSTELLUNGEN

JUGENDSCHUTZ ÄNDERN

Wählen Sie mit den ▲▼-Tasten das Menü „SmartCard Management“ aus und drücken Sie die OK-Taste, um dieses zu öffnen. Falls gefordert, geben Sie den Smartcard-PIN-Code ein.

Bei der ersten Anwahl eines verschlüsselten Programmes erhalten Sie vom Receiver eine Einblendung, mit der Aufforderung, den Jugendschutz einzustellen. Sollten Sie die Einstellungen für den Jugendschutz nicht vornehmen, erhalten Sie diesen Hinweis bei der nächsten Auswahl eines verschlüsselten Programmes erneut.

Wählen Sie mit den ▲▼-Tasten das Menü „Jugendschutz ändern“ und drücken Sie die OK-Taste:

Mit den ▲▼-Tasten wählen Sie das gewünschte Mindestalter aus. Bestätigen Sie mit der OK -Taste die Übernahme Ihrer Auswahl.

EINSTELLUNGEN

CRYPTOWORKS - CI (CA-MODUL)

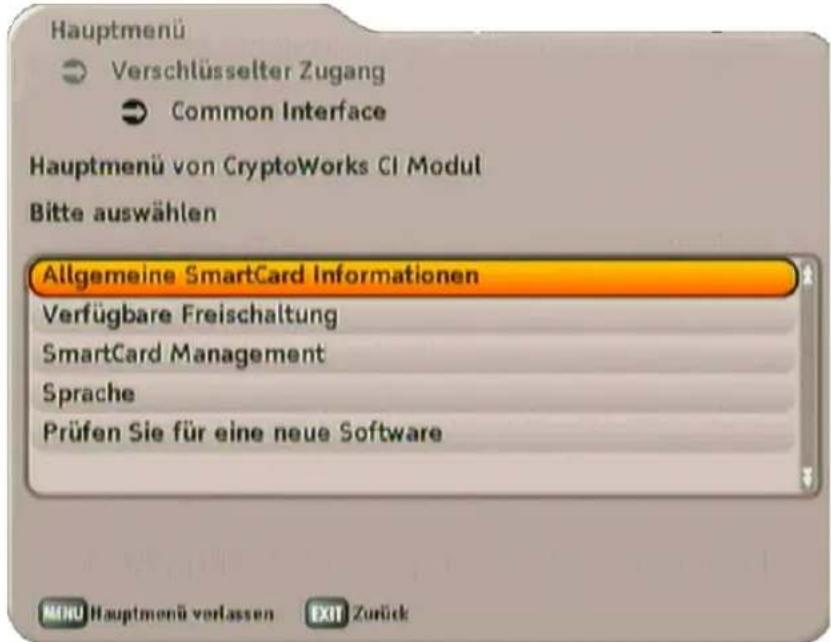

In diesem Menü erfahren Sie, welches CA-Modul sich mit welcher Smartcard im CI-Schacht Ihres Receivers befinndet. Wählen Sie mit den ▲▼-Tasten das Menü „Cryptoworks - CI“ aus und drücken Sie zum Öffnen die OK-Taste. Sie gelangen in das vom CA-Modul erzeugte Menü.

Die folgenden Darstellungen sind vom Modul und der Karte abhängig und somit nur als Beispiel gedacht:

Hinweis: Die Einblendungen des Modules können auch in englischer Sprache erscheinen, selbst wenn Sie Deutsch als Menü-Sprache für den Receiver gewählt haben, da das Menü vom Modul generiert wird!

Über dieses Menü erhalten Sie mit Ihrer Karte und mit Ihrem PIN-Code Zugriff auf die verschiedenen Programme Ihres Pay-TV-Anbieters.

Hier wurde als Beispiel „Cryptoworks“ gewählt. Die Angaben für jedes CA-Modul können unterschiedlich sein.

Beachten Sie in jedem Fall die Hinweise Ihres Pay-TV-Anbieters (Provider)!

Hinweis für Conax-, SECA-, Viaccess- und Cryptoworks-Anwender:

Bitte beachten Sie, dass die Programm-Anbieter die Freischaltung von Pay-TV-Karten bei monatlichen Freigabe-Intervallen unterschiedlich vornehmen. Die Freischaltung kann deshalb einige Tage vor oder nach dem Monatswechsel erfolgen. Während dieser Freischaltzeit muss sich das CA-Modul mit Karte im Schacht befinden und der Receiver eingeschaltet sowie auf das gebuchte Pay-TV-Programm eingestellt sein. Beachten Sie auch die Hinweise des Pay-TV-Anbieters.

Sollte die Freischaltung Ihrer Pay-TV-Karte trotzdem nicht erfolgen, empfehlen wir Ihnen, das CA-Modul mit Karte bei eingeschaltetem Gerät kurz aus dem Geräteschacht zu ziehen und wieder einzuschieben.

Dieser Hinweis hat nichts mit den Geräte-Eigenschaften zu tun, sondern soll Ihnen als Hilfe dienen.

Die verschiedenen Punkte können mit den ▲▼-Tasten angewählt und mit der OK-Taste aufgerufen werden. Mit der EXIT-Taste verlassen Sie das Menü wieder.

EINSTELLUNGEN

LNB-EINSTELLUNGEN

Siehe Kapitel „Erst-Installation“ Seite 14 ff.

ANTENNEN-EINSTELLUNGEN (DVB-T)

Wählen Sie mit den ▶▶-Tasten aus, ob die angeschlossene DVB-T-Antenne vom Receiver mit Strom versorgt werden soll (Auswahl „Ein“) oder ob die DVB-T-Antenne eine eigene Stromversorgung besitzt (Auswahl „Aus“).

Mit der EXIT-Taste verlassen Sie das Menü wieder:

SERVICE-MENÜ

Wählen Sie mit den ▲▼-Tasten das gewünschte Menü aus. Mit der ok-Taste wird das Menü geöffnet.

1) Sat-Finder

Überprüfen der Sat-Signalstärke und -Empfangsqualität, was notfalls auch zum groben Ausrichten einer Satelliten-Empfangsanlage verwendet werden kann

2) Programm-Informationen

Zeigt Informationen zum aktuellen gewählten Programm, wie z. B. Service-ID, Audio- und Video-PID) usw an.

3) Systeminformation

Zeigt Informationen zu Hardware und Software des Gerätes an, Software-Download

4) Werkseinstellungen abrufen

Alle Einstellungen des Receivers können auf die Werkseinstellungen zurückgesetzt werden

SERVICE-MENÜ

SAT-FINDER

Sollten Sie zum Einstellen Ihres Parabolspiegels kein Messgerät zur Verfügung haben, können Sie den Sat-Finder als kleine Hilfe zur Ausrichtung verwenden. Mit den ▲▼-Tasten können Sie die verschiedenen Zeilen auswählen. Die Änderungen in den Zeilen nehmen Sie mit den ◀▶-Tasten vor (z. B. Transponder-Wahl). Sollten Sie ein gutes Empfangssignal (siehe Beispiel oben) haben, drücken Sie in der Zeile „Beenden“ die OK-Taste.

PROGRAMM-INFORMATIONEN

Sie können hier keine Daten/Angaben verändern oder löschen. Dieses Menü zeigt Ihnen lediglich die Empfangsdaten des aktuell gewählten Programmes an.

SERVICE-MENÜ

SYSTEMINFORMATION

Im Menü „Systeminformation“ werden Ihnen vom Receiver Informationen zur Hardware und Software des Gerätes angezeigt.

SOFTWARE-AKTUALISIERUNG

Sobald der Receiver in den Stand-by-Modus geschaltet wird, überprüft er automatisch, ob eine neue Software/Programmliste zum Download zur Verfügung steht. Ist eine neue Software/Programmliste zum Download verfügbar, erhalten Sie folgende Einblendung:

Wählen Sie mit den ▶▶-Tasten „Ja“, wenn Sie die Software sofort aktualisieren oder nein, wenn Sie die Sotware zu einem späteren Zeitpunkt aktualisieren möchten. Bestätigen Sie Ihre Auswahl mit der ok-Taste.

SERVICE-MENÜ

SOFTWARE SOFORT AKTUALISIEREN

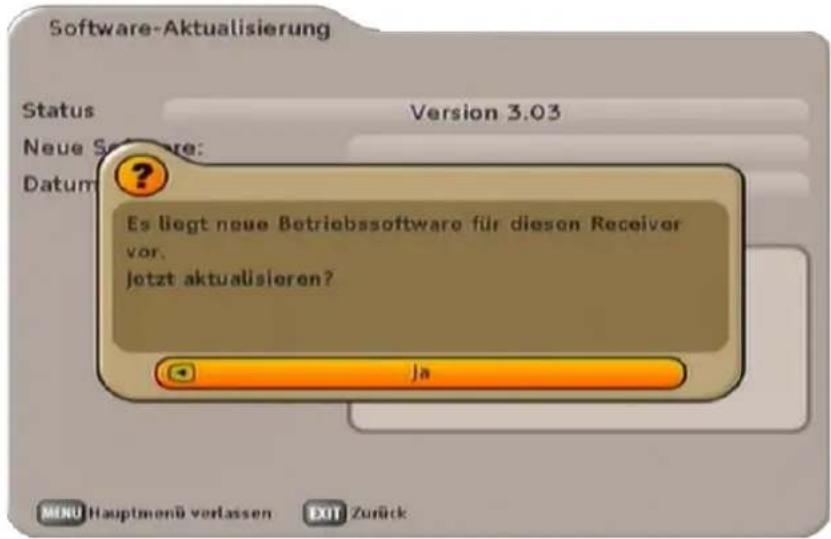

Sie erhalten folgende Einblendungen:

Sollte neben einer neuen Software auch eine neue Programmliste für den Receiver zum Download angeboten werden, haben Sie folgende Auswahlmöglichkeiten (Auswahl mit den ▶▶-Tasten):

• „Aktualisierung Software starten“
• „Aktualisierung Programmliste starten“
• „Aktualisierung Programmliste und Software starten“

Bestätigen Sie die gewünschte Auswahl mit der OK-Taste. Sie erhalten folgende Einblendung (Beispiel):

Bei Aktualisierung der Programmliste erhalten Sie vor der Installation einen Einblendung, in der Sie wählen können, wie die Programmliste aktualisiert werden soll (Auswahl mit den ▶▶-Tasten).

Sie können wählen zwischen:

• „Überschreiben“ - Ihre bestehende Programm-Liste wird komplett durch eine neu verfügbare Programm-Liste ersetzt. Ihre persönliche Programm-Sortierung geht dabei verloren.
• „Aktualisieren“ - Ihre bestehende Liste wird nur aktualisiert, neu gefundene Programme werden am Ende der Programm-Liste angehängt. Die Sortierung Ihrer Programm-Liste wird dabei nicht verändert sondern lediglich die Daten der Programme (Übertragungsfrequenz usw.) aktualisiert

- „Sichern, nicht aktivieren“ - neue Programmliste wird vom Receiver gespeichert und kann beim nächsten Werksreset ausgewählt werden. Keine Auswirkungen auf die aktuelle Programmliste

- „Abbrechen“ - neue Programmliste wird nicht geladen

Bestätigen Sie die gewünschte Auswahl mit der ☐-Taste. Sie erhalten folgende Einblendung:

SERVICE-MENÜ

Während der Aktualisierung der Software darf das Gerät keines Falls vom Stromnetz getrennt werden. Die komplette Software könnte verloren gehen und das Gerät müßte dann eingeschickt werden!

Mit den ◀▶-Tasten wählen Sie jetzt aus, ob Sie die Software aktualisieren „Ja“ oder den Vorgang abbrechen „Nein“ möchten. Bestätigen Sie die gewünschte Auswahl mit der OK-Taste.

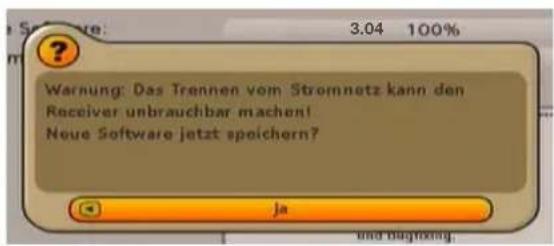

Sie erhalten folgende Einblendung:

Nach Abschluss des Speichervorganges startet der Receiver neu. Die Software-Aktualisierung ist damit abgeschlossen.

SERVICE-MENÜ

SOFTWARE SPÄTER (MANUELL) AKTUALISIEREN

Bestätigen Sie den Start des Suchlaufes mit der OK-Taste oder brechen Sie den Vorgang mit der EXIT-Taste ab. Sie erhalten folgende Einblendung:

Stellen Sie im folgenden Infofenster mit den ▶▶-Tasten „Ja“ ein und starten Sie die Aktualisierung mit der OK-Taste.

Der Receiver sucht nun automatisch nach einer neuen Software. Dies kann einige Minuten dauern. Sollten keine neuen Updates zur Verfügung stehen, bekommen Sie eine entsprechende Meldung eingeblendet und können mit der EXIT-Taste zum TV-Bild zurückkehren.

Sollten neue Updates zur Verfügung stehen, folgen Sie den eingeblendeten Hinweisen im Menü.

SERVICE-MENÜ

WERKSEINSTELLUNG ABRUFEN

Hier setzen Sie alle Einstellungen auf die vorprogrammierte Werkseinstellung zurück.

Es werden alle Ihre persönlichen Einstellungen gelöscht (Favoriten-Listen, Programm-Sortierung usw.)!

Wechseln Sie mit den ◄▶-Tasten auf „Ja“ und bestätigen das Zurücksetzen der Einstellungen mit der OK-Taste.

SPRACHE

Wählen Sie mit den ▲▼-Tasten die zu ändernde Zeile aus. Die Änderungen werden mit den ◀▶-Tasten vorgenommen.

Menüsprache:

Wählen Sie die von Ihnen gewünschte Menüsprache aus.

Zur Verfügung stehen Ihnen: Deutsch, Englisch, Französisch, Italienisch, Spanisch, Tschechisch, Holländisch und Türkisch.

Erste und zweite Audiosprache:

Wählen Sie hier die gewünschten Audiosprachen aus. Zur Verfügung stehen Ihnen: Deutsch, Englisch, Französisch, Italienisch, Spanisch, Tschechisch, Holländisch, Türkisch, Portugiesisch, Polnisch, Schwedisch, Finnisch, Dänisch, Norwegisch, Slowakisch, Katalanisch, Baskisch, Russisch, Griechisch, Isländisch, Irisch, Walisisch, Gälisch und Samisch.

Erste und zweite Untertitelsprache:

Wählen Sie hier die gewünschten Sprachen für mitgesendete Untertitel aus. Zur Verfügung stehen Ihnen: Deutsch, Englisch, Französisch, Italienisch, Spanisch, Tschechisch, Holländisch, Türkisch, Portugiesisch, Polnisch, Schwedisch, Finnisch, Dänisch, Norwegisch, Slowakisch, Katalanisch, Baskisch, Russisch, Griechisch, Isländisch, Irisch, Walisisch, Gälisch und Samisch.

Untertitel automatisch:

Hier können Sie einstellen, ob Untertitel automatisch angezeigt werden sollen.

Um das Menü zu verlassen und die Änderungen zu speichern, drücken Sie die EXIT-Taste.

TECHNISCHER ANHANG

TECHNISCHE MERKMALE

■ Empfang von digitalen Satelliten- und digitalen terrestrischen TV- und Radio-Programmen
■ 4.000 Programm-Speicherplätze
■ 16-stelliges alphanumerisches Display mit Status-Icons zur Anzeige von Programm-Namen und Sende-infos
■ Conax-Entschlüsselungssystem embedded
■ Common Interface für ein CA-Modul ¹⁾
■ HDMI-Ausgang für eine optimale Übertragung zu einem Flachbildfernseher
■ Up-Scaler zum Hochskalieren des Pal-Signales (576i) auf 576p, 720p und 1080i
■ Elektronischer Programm-Führer (EPG) mit Detail-Info ²⁾
■ Geführte Erstinstallation
■ Vorprogrammierte Programmliste
■ Automatischer Software-Download
■ Für Software-Download über Satellit und PC geeignet
■ 4 Favoriten-Programm-Listen
■ Automatische Einstellung von Datum und Uhrzeit über DVB-Datenstrom
■ Bildschirm-Einblendung (OSD) in 8 Sprachen (D, GB, F, I, E, CZ, TR, NL)

■ 8 Timer; Programmierung auch über den EPG möglich
■ Sprachauswahl bei mehrsprachig übertragenen Sendungen
■ Optischer und elektrischer Audio-Ausgang für Dolby Digital-Datenstrom (AC 3)
■ FBAS-, Y/C- und RGB-Signalausgang über Scart-Buchse programmierbar
■ Cinch-Buchsen für Audio L/R-Signal
■ Videotext-Decoder mit Speicher für 800 Seiten und Videotext-Generierung
Programm-Suchlauf
■ Programm-Platz-Sortierfunktion
DiSEqC™1.0- und SCR-Einkabel-Steuersignal
■ Fernspeisung einer aktiven DVB-T-Antenne (z. B. BZD 30, BZD 40) über den terrestrischen HF-Eingang möglich
■ Infrarot-Fernbedienung
■ Netzschalter
■ Anschlussmöglichkeit für externen IR-Sensor

TECHNISCHER ANHANG

Typ UFS 790si UFS 790sw
Bestell-N0/Farbe 20210125/Silber 20210126/Schwarz
HF-Eigenschaften Sat
Eingangs-Frequenzbereich MHz 950-2150
Eingangspegelbereich dBμV 44-83
Empfangsschwelle (Eb/No) dB < 4,5
HF-Eigenschaften Terr.
Eingangs-Frequenzbereich MHz 174-230 und 470-862
Kanalbandbreite MHz 7/8, automatisch schaltbar
Modulationsart COFDM 2k, 8k
Mapping		QPSK, 16 QAM, 64 QAM
Guard Interval 1/4, 1/8, 1/16, 1/32
FEC		1/2, 2/3, 3/4, 5/6, 7/8
Eingangspegelbereich dBμV	28-86 (bei 16 QAM)
TV-System Video
Modulation, FEC, Demultiplexer		DVB-S-Standard/DVB-T-Standard
Video-Aufösung		CCIR 601 (720 x 576 Zeilen), 576i, 576p, 720p, 1080i
Eingangs-Datenrate Sat/terr.	MSymb/s	2-45/5-32
Video-Dekodierung		MPEG-1- und -2-kompatibel
Bit-Rate	MBit/s	1,5-15
Frequenzbereich	MHz	0,02-5
Ausgangsspannung Vss	1
S/N	dB	>53
TV-System Audio
Audio-Dekodierung		MPEG-1 und -2, Layer 1 und 2
Sampling-Rate	kHz	32/44,1/48
Frequenzbereich	kHz	0,04-20
Ausgangsspannung	mVss	Typ. 770
S/N	dB	>65
Speicher
Flash-RAM/SDRAM	MB 4/16
Prozessor-Taktrate	MHz	150
Stromversorgung
Netzspannung	V/Hz	230 (± 10 %)/50
Leistungsaufnahme (Betrieb/Stand-by)	W	< 22/< 8
LNB-Versorgung vert./horiz.	V/mA	14/18/Max.400
Steuersignal	kHz	22; DiSEqCTM1.0; SCR-Einkabelsystem
Anschlüsse
Sat-ZF-/HF-Eingang		F-Buchse/IEC-Buchse
TV-/VCR-Ausgang		2 x Scart-Buchse
Video-/Audio-Ausgang (digital)		1 x HDMI
Audio-Ausgang (analog)		2 x Cinch-Buchse
Audio-Digital-Ausgang (elektrisch)		Cinch-Buchse
Audio-Digital-Ausgang (optisch)		Standard-LWL (SPDIF)
Datenschnittstelle		RJ 11-Buchse
Common Interface/Verschlüsselungssystem		1/Conax integriert
Allgemeines
Zulässige Umgebungstemperatur	°C	+5 bis +40
Geräte-Abmessungen/Gewicht	mm/kg	280 x 45 x 185/< 2

TECHNISCHER ANHANG

SCART-BUCHSEN-BELEGUNG

Signal Anschluss-No TV VCR/AUX
Audio Rechts Ausgang 1 X X
Audio Rechts Eingang 2 X
Audio Links Ausgang 3 X X
Audio Masse 4 X X
Blau Masse 5 X X
Audio Links Eingang 6 X
Blau Signal 7 X X
Schaltspannung 8 X X
Grün Masse 9 X X
Datensignal	10
Grün Signal	11	XX
Datensignal	12
Rot Masse 13	XX
Daten Masse	14
Rot Signal (C)	15	XX
Austastsignal	16	XX
Video Masse	17	XX
Austastsignal Masse	18	XX
Video Ausgang (FBAS/Y)	19	XX
Video Eingang	20		X
Steckerabschirmung	21	XX

UMSCHALTUNG VHS/S-VHS

Die Scart-Buchsen sind zwischen VHS und S-VHS umschaltbar. Die Umschaltung wird im Menü „Hauptmenü“, „Einstellungen“, „Bildeinstellungen“ vorgenommen.

Bei VHS (RGB): Auf Anschluss 15 liegt das Rot-Signal, auf Anschluss 19 liegt der FBAS-Ausgang. Bei S-VHS (Y/C): Auf Anschluss 19 liegt der Y-Ausgang, auf Anschluss 15 liegt der C-Ausgang.

TECHNISCHER ANHANG

ANSCHLUSSBEISPIEL

BEISPIELE Einkabel-Anlagen

EXR 501/551/552

Einkabel-Umschaltmatrizen

*) Der Receiver muss auf Einkabel-Befehle programmiert werden
**) Überspannungsschutz KAZ 11/KAZ 12

TECHNISCHER ANHANG

UAS 481

Einkabel-Speisesystem

*) Der Receiver muss auf Einkabel-Befehle programmiert werden
**) Überspannungsschutz KAZ 11/KAZ 12

TECHNISCHER ANHANG

EXU 908

Einkabelmatrix

^* Der Receiver muss auf Einkabel-Befehle programmiert werden

**) Überspannungsschutz KAZ 11/KAZ 12

TECHNISCHER ANHANG

EXR 1581/2581

Einkabelmatrizen

*) Der Receiver muss auf Einkabel-Befehle programmiert werden
** ) Überspannungsschutz KAZ 11/KAZ 12
