Produkttyp	Fernseher
Marke	TARGA
Modell	Visionary LT 2220
Bildschirmdiagonale	55 cm (22 Zoll)
Auflösung	1366 x 768 Pixel (HD)
Bildwiederholfrequenz	50/60 Hz
HD-Tuner	DVB-T2, DVB-C, DVB-S2
Anschlüsse	2x HDMI, 1x USB, 1x VGA, 1x SCART, 1x CI+ Slot
Stromversorgung	100-240 V, 50/60 Hz
Leistungsaufnahme (Betrieb)	ca. 30 W
Leistungsaufnahme (Standby)	< 0,5 W
Gewicht mit Standfuß	ca. 3,5 kg
Abmessungen ohne Standfuß (BxHxT)	ca. 508 x 327 x 60 mm
VESA-Norm	100 x 100 mm
Lautsprecher	2 x 3 W
Betriebstemperatur	0 °C bis 40 °C
Lagertemperatur	-20 °C bis 60 °C
Mitgeliefertes Zubehör	Fernbedienung, Standfuß, Bedienungsanleitung
Sicherheit	Netzkabel regelmäßig prüfen, Gerät vor Feuchtigkeit schützen
Reinigung	Bildschirm mit weichem, trockenem Tuch reinigen, keine aggressiven Reinigungsmittel
Reparatur	Nur qualifizierte Fachkräfte, Ersatzteile über TARGA-Kundendienst
Entsorgung	Elektro-Altgeräte nicht im Hausmüll, Rückgabe bei Sammelstellen

Häufig gestellte Fragen - Visionary LT 2220 TARGA

Wie schließe ich ein HDMI-Gerät an?

Wie kann ich die Sender sortieren?

Kann ich den Fernseher an die Wand montieren?

Warum zeigt der Fernseher kein Bild?

Wie stelle ich die Bildschärfe ein?

Kann ich einen USB-Stick anschließen?

Wie setze ich den Fernseher auf Werkseinstellungen zurück?

Warum ist der Ton leise?

Wie reinige ich den Bildschirm richtig?

Wo finde ich die Seriennummer?

BEDIENUNGSANLEITUNG Visionary LT 2220 TARGA

DE Bedienungsanleitung
CH und Serviceinformationen

5 Audio-Eingang für VGA-Anschluss

6 Komponenteneingang (YPbPr)

7 Audio-Eingang für Komponentenanschluss

8 S-Video-Eingang

9 Video-Eingang

10 Audio-Eingang für S-Video- oder Videoanschluss

11 Scart 1

12 Scart 2

13 HF-Eingang für TV

14 Kopfhöreranschluss

15 Audio Ausgang

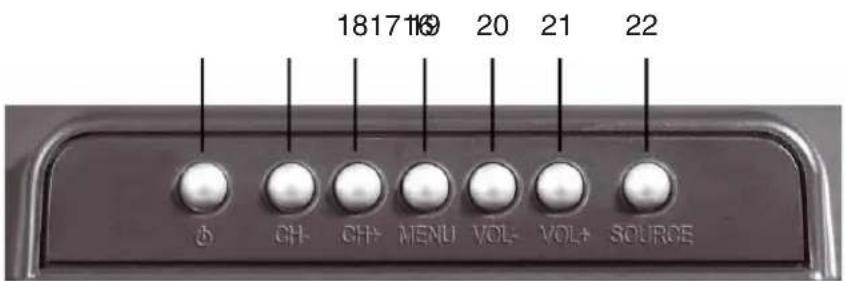

Bedienfeld

16 Ein-/Standby-Taste

17 Programm abwärts schalten

18 Programm aufwärts schalten

19 TV-Menü aufrufen/ausblenden

20 Lautstärke verringern

21 Lautstärke erhöhen

22 Eingangswahl aufrufen

Gerätevorderseite

23 Betriebsleuchte

1817 20 21 22 CH+ CH+ MENU VOL- VOL+ SOURCE

23

POWER MUTE 16 1 2 3 4 5 6 7 8 9 17 3 -/- 0 18 4 + VOL NICAM ZOOM + CH 19 6 ON LCD MENU INPUT 20 21 22 7 8 INFO PUODE SNODE SLEEP 23 9 24 10 CAMEN/OFF -YIELD CAVELE -LISH 25 11 VALUE NAME REVENUE SCEL PL3 26 12 13 27 14 28 15 TARGA VISIONARY

Fernbedienung

1 Ein-/Austaste (Standby)
2 Ziffernblock 0...9
3 Umschalttaste für ein-/zweistellige Eingabe
4 Tonkanal auswählen
5 Lautstärke erhöhen/verringern
6 Steuerkreuz in vier Richtungen
7 TV-Menü aufrufen/ausblenden
8 Bildvoreinstellungen auswählen
9 Programminformationen aufrufen
10 Pausetaste (Videotextbetrieb)
11 Videotext ein-/ausschalten
12 Videotextanzeige vergrößern
13 Startseite aufrufen (Videotextbetrieb)
14 Sondertaste grün
15 Sondertaste rot
16 Ton aus (Mute)
17 Letztes Programm einschalten (TV-Betrieb)
18 Bildformat auswählen
19 Programm auf-/abwärts schalten
20 Bestätigung für Eingabe
21 Eingangswahl aufrufen
22 Tonvoreinstellungen auswählen
23 Einschlaf-Timer programmieren
24 Ansicht auf Seitenziffer beschränken (Videotext)
25 Auswahl der Favoritenleiste (Videotext)
26 Zeigt verborgene Informationen an (Videotext)
27 Untergeordnete Seite aufrufen (Videotext)
28 Sondertaste gelb
29 Sondertaste blau

Inhaltsverzeichnis

Einleitung 3

Sicherheitshinweise....3

Aufstellort....5

Bestimmungsgemäßer Gebrauch....6

Lieferumfang....6

Gerät in Betrieb nehmen 7

Das Anschlussfeld 7

Geräte anschließen 8

HDMI....8

VGA 8

S-Video 9

Komponentenanschluss 9

Scart (Euro-AV) 10

HF (Antennenanschluss) 10

Audio Ausgang 11

Batterien einlegen....12

Ein- und Ausschalten des Gerätes 12

Einschalten 12

Ausschalten 13

Die Eingangsquelle auswählen....13

Mit der Fernbedienung....13

Am Bedienfeld 13

Die Lautstärke regeln....14

Die Programmplätze wechseln 14

Der Fernsehbetrieb 15

Der automatische Sendersuchlauf....15

Das TV-Menü....16

Die Navigation im TV-Menü ....16

Bild 17

Ton....18

AV-Quellenwahl ....19

System....20

TV-Kanal 21

Die Senderliste....22

Einen Sender löschen 22

Den Sendernamen verändern....23

Die Senderreihenfolge verändern 23

Erweiterte Funktionen 24

Videotext....24

Sondertasten der Fernbedienung ....24

Bild- und Toneinstellungen....24

Audiospuren wählen....24

Einschlaf-Timer 25

Letztes aktives Programm einschalten 25

Bildformat wählen....25

Anhang 26

Pixelfehlerklassen....26

Technische Daten....27

Einleitung

Sicherheitshinweise

• Lesen Sie sich die folgenden Anweisungen genau durch.
• Bewahren Sie das Handbuch mit den Anweisungen sorgfältig auf.
• Wenn Sie das Gerät verkaufen oder weitergeben, händigen Sie unbedingt auch diese Anleitung aus.

- Beachten Sie alle Warnhinweise genau.

- Gehen Sie genau so vor, wie es in den Anweisungen beschrieben ist.

- Benutzen Sie das Gerät niemals in der Nähe von Wasser.

■ Reinigen Sie das Gerät nur mit einem trockenen Tuch.

- Achten Sie darauf, die Lüftungsöffnungen nicht zu blockieren.

- Stellen Sie das Gerät nicht in der Nähe von Wärmequellen wie Radiatoren, Öfen oder anderen Geräten (einschließlich Verstärker), die Wärme abgeben, auf.

- Verwenden Sie ausschließlich geerdete Stecker (Schutzkontaktstecker) und Steckdosen. Sollte der mitgelieferte Stecker nicht in Ihre Steckdose passen, wenden Sie sich an einen Elektriker, um die veraltete Steckdose austauschen zu lassen.

- Verlegen Sie das Netzkabel so, dass es niemanden behindert. Achten Sie außerdem darauf, dass das Kabel nicht abgeklemmt wird, insbesondere am Stecker und an den Anschlussbuchsen.

- Der Netzschalter dieses Gerätes trennt das Gerät nicht vollständig vom Stromnetz. Außerdem nimmt das Gerät im Standby-Betrieb Strom auf. Um das Gerät vollständig vom Netz zu trennen, muss der Netzstecker aus der Netzsteckdose gezogen werden. Daher sollte das Gerät so aufgestellt werden, dass stets ein ungehinderter Zugang zur Netzsteckdose gewährleistet ist, damit der Netzstecker in einer Notsituation sofort abgezogen werden kann. Um Brandgefahr auszuschließen, sollte der Netzstecker vor einem längeren Nichtgebrauch des Gerätes, beispielsweise während des Urlaubs, grundsätzlich von der Netzsteckdose getrennt werden.

■ Verwenden Sie keine Verlängerungskabel.
- Benutzen Sie nur das vom Hersteller angegebene Zubehör.

• Benutzen Sie für das Gerät nur geeignete Wagen, Ständer, Halter oder Tische, die das Herunterfallen oder Umkippen des Gerätes unmöglich machen. Sollten Sie das Gerät auf einen Wagen stellen, bewegen Sie diesen vorsichtig, um das Umkippen des Gerätes zu vermeiden.
• Trennen Sie das Gerät während eines Gewitters oder wenn Sie es längere Zeit nicht nutzen vom Netz und ziehen Sie auch den Antennenstecker ab.
• Fassen Sie alle Kabel immer am Stecker und ziehen Sie nicht am Kabel selbst. Fassen Sie das Netzkabel niemals mit nassen Händen an, da dies einen Kurzschluss oder elektrischen Schlag verursachen kann.
• Lassen Sie alle Wartungsarbeiten nur von qualifiziertem Fachpersonal durchführen. Wartungsarbeiten sind erforderlich, wenn das Gerät beschädigt wurde, z.B. wenn Netzstecker oder Netzkabel beschädigt sind, Flüssigkeit oder Gegenstände ins Innere des Gerätes gelangt sind, es Regen oder Feuchtigkeit ausgesetzt wurde, wenn es nicht einwandfrei funktioniert oder wenn es heruntergefallen ist.
  ■ Sicherheitshinweise zur Batterie

Um das Auslaufen der Batterien und damit verbundene Personen- oder Materialschäden zu vermeiden:

• Achten Sie beim Einlegen der Batterien auf die richtige Polarität + und -. Verwenden Sie keine unterschiedlichen Batterien (alte und neue, Alkali und Kohle, usw.) gleichzeitig.
• Entnehmen Sie die Batterien, wenn Sie das Gerät über einen längeren Zeitraum nicht verwenden.
• Denken Sie an den Umweltschutz. Verbrauchte Batterien gehören nicht in den Hausmüll. Sie müssen bei einer Sammelstelle für Altbatterien abgegeben werden.

- Um elektrische Schläge oder Feuer zu vermeiden, achten Sie darauf, das Gerät keinem Regen oder Feuchtigkeit auszusetzen.

- Es darf nicht unter tropfende oder fließende Flüssigkeiten gelangen. Stellen Sie keine Behälter mit Flüssigkeiten (Gläser, Vasen usw.) auf dem Gerät ab.

- Offene Brandquellen wie z.B. brennende Kerzen dürfen nicht auf das Gerät gestellt werden.

■ Erdung und Außenantenne

Bei Anschluss einer Außenantenne an das Gerät, erden Sie bitte die Außenantennenanlage, sodass ausreichender Schutz gegen Überspannung und statische Entladung gewährleistet ist.

- Wenn Sie das Gerät außerhalb der Bundesrepublik Deutschland benutzen, müssen Sie die Landesvorschriften bzw. Gesetze des Einsatzlandes beachten.

Aufstellort

• Setzen Sie das Gerät nicht direkter Sonneneinstrahlung aus.
  ■ Vermeiden Sie feuchte oder staubige Aufstellorte.
• Stellen Sie das Gerät nur auf ebene, vibrationsfreie Flächen.
• Vermeiden Sie das Aufstellen in unmittelbarer Nähe von Klimaanlagen und Heizlüftern.
• Achten Sie darauf, dass immer eine ausreichende Belüftung gewährleistet ist. Die Belüftungsschlitze im Deckel des Gerätes dürfen nicht verdeckt werden (z.B. durch ein Tuch auf dem Gerät).
• Stellen Sie das Gerät nicht in die unmittelbare Nähe von Magnetfeldern (z.B. Lautsprechern).
• Das Gerät sollte von allen Seiten leicht zugänglich sein.
• Stellen Sie sicher, dass keine Flüssigkeiten in das Gerät gelangen können.
• Vermeiden Sie starke Temperaturschwankungen, da sonst Luftfeuchtigkeit im Gerät kondensieren kann.

Bestimmungsgemäßer Gebrauch

Dieses Gerät ist ein Gerät der Unterhaltungselektronik. Es darf nur zu privaten, nicht industriellen und kommerziellen Zwecken verwendet werden. Außerdem darf das Gerät nur in geschlossenen Räumen und nicht in tropischen Regionen genutzt werden. Es dürfen nur Anschlusskabel und externe Geräte verwendet werden, die sicherheitstechnisch und hinsichtlich elektromagnetischer Verträglichkeit und Abschirmqualität dem LT 2220 entsprechen.

Wenn dieses Symbol eines durchgestrichenen Abfalleimers auf einem Produkt angebracht ist, unterliegt dieses Produkt der europäischen Richtlinie 2002/96/EC. Alle Elektro- und Elektronikgeräte müssen getrennt vom Hausmüll über dafür staatlich vorgesehene Stellen entsorgt werden. Mit der ordnungsgemäßen Entsorgung des alten Gerätes vermeiden Sie Umweltschäden und eine Gefährdung der persönlichen Gesundheit.

Dieses Gerät erfüllt in vollem Umfang die grundlegenden Anforderungen und andere relevante Vorschriften der EMV-Richtlinie 2004/108/EC sowie der Richtlinie für Niederspannungsgeräte 2006/95/EC. Die unterzeichnete Konformitätserklärung finden Sie auf der Webseite www.service.targa.de.

Die Konformitätserklärung finden Sie auch am Ende dieser Bedienungsanleitung.

Lieferumfang

Prüfen Sie zunächst, ob die Lieferung vollständig ist:

1. Targa Visionary LT 2220
2. Netzkabel
3. Fernbedienung
4. 2 Stück Batterien vom Typ AAA
5. Bedienungsanleitung mit Serviceinformationen

Gerät in Betrieb nehmen

Der LT 2220 bietet Ihnen verschiedene Anschlussmöglichkeiten. Dadurch können Sie das Gerät leicht in Ihrer bestehenden Umgebung in Betrieb nehmen.

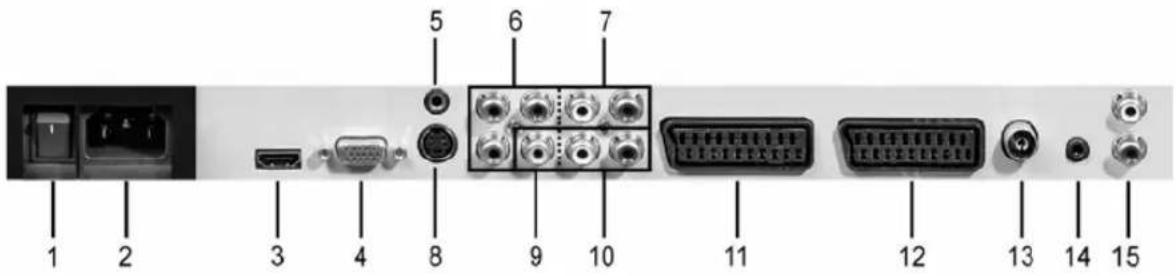

Das Anschlussfeld

An der Geräterückseite befindet sich das Anschlussfeld mit den verfügbaren Eingängen. Abhängig von der Bauart des anzuschließenden Gerätes wählen Sie eine Verbindungsart. Selbstverständlich können Sie mehrere Abspielgeräte anschließen und diese über die Eingangswahl aktivieren.

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

1 Netzschalter
2 Netzbuchse
3 HDMI-Eingang
4 VGA-Eingang
5 Audio-Eingang für VGA-Anschluss
6 Komponenteneingang (YPbPr)
7 Audio-Eingang für Komponentenanschluss
8 S-Video-Eingang
9 Video-Eingang
10 Audio-Eingang für S-Video- oder Videoanschluss
11 Scart 1
12 Scart 2
13 HF-Eingang für TV
14 Kopfhöreranschluss
15 Audio Ausgang

Geräte anschließen

HDMI

Eingangswahl: HDMI

HDMI ist eine Abkürzung für „High Definition Multimedia Interface“ und dient zur volldigitalen Übertragung von Audio- und Videosignalen. Verwenden Sie ein HDMI-Kabel (nicht im Lieferumfang enthalten), um den Ausgang eines Abspielgerätes, z.B. eines digitalen Satelliten-Receivers oder DVD-Spielers, mit dem Eingang des LT 2220 zu verbinden.

HDMI-Kabel

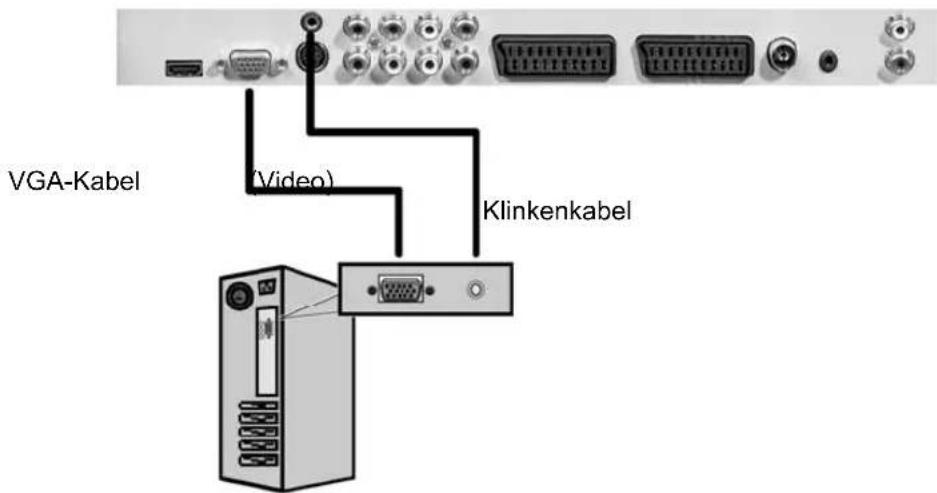

VGA

Eingangswahl: VGA

Verwenden Sie ein VGA-Kabel (nicht im Lieferumfang enthalten), um den Ausgang der Grafikkarte eines PCs oder Notebooks mit dem VGA-Eingang des LT 2220 zu verbinden. Beachten Sie, dass bei dieser Verbindung nur das Bild übertragen wird. Um auch den Ton des Computers an den LT 2220 zu übermitteln, verbinden Sie den Audioausgang (Line out) des Computers mit Hilfe eines 3,5 mm-Klinkenkabels (nicht im Lieferumfang enthalten) mit dem Audioeingang (5) des LT 2220.

VGA-Kabel (Video) Klinkenkabel

(Audi

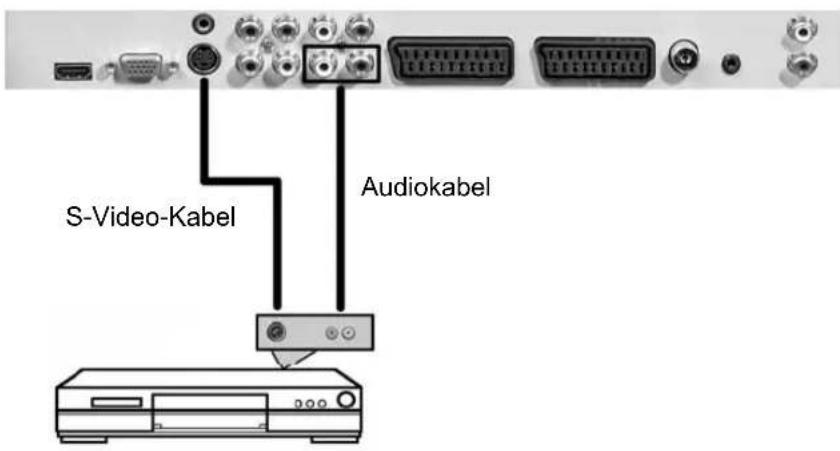

S-Video

Eingangswahl: SVIDEO

Zur Übertragung von Videosignalen anderer Geräte. Berücksichtigen Sie, dass das Tonsignal an den separaten Audioeingang (10) angeschlossen werden muss.

S-Video-Kabel Audiokabel

Komponentenanschluss

Eingangswahl: YPBPR

Über ein dreifaches Cinchkabel (nicht im Lieferumfang enthalten) können Sie an diesen Eingang eine hochwertige Videoverbindung anschließen. Schließen Sie die Kabel mit den Farben grün, blau und rot an die entsprechenden Buchsen des Abspielgerätes und des LT 2220 an. Berücksichtigen Sie, dass das Tonsignal an den separaten Audioeingang (7) angeschlossen werden muss.

Dreifaches (grün, blau, rot) Cinchkabel Audiokabel

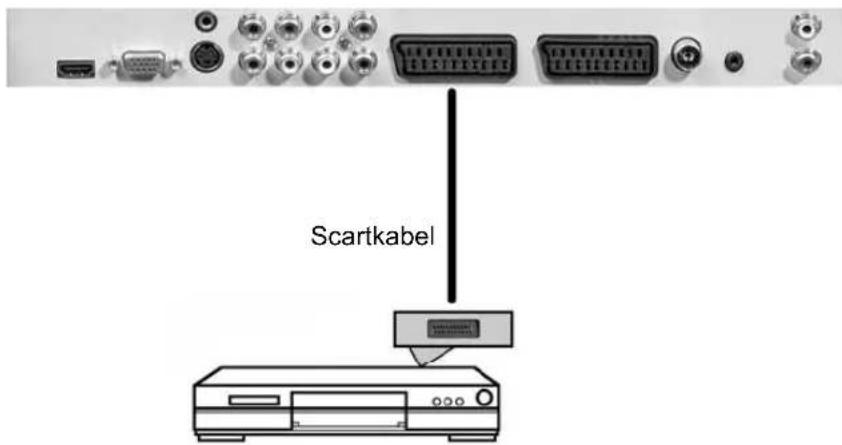

Scart (Euro-AV)

Eingangswahl: SCART

Mit einem Scartkabel (nicht im Lieferumfang enthalten) können Sie andere Geräte (z.B. einen Videorecorder oder einen DVD-Spieler) mit dem LT 2220 verbinden. Das Gerät bietet dafür die zwei Anschlüsse Scart1 (Eingangswahl: SCART1) und Scart2 (Eingangswahl: SCART2 VIDEO) an. Falls Ihr Zuspielgerät auch S-Video-Übertragung am Scartausgang unterstützt, können Sie über den Anschluss SCART2 des LT 2220 auch eine S-Video-Verbindung herstellen. Verwenden Sie dazu die Eingangswahl SCART2 SVIDEO.

Scartkabel

HF (Antennenanschluss)

Eingangswahl: TV

Hier können Sie das Antennenanschlusskabel einer Dach- oder Zimmerantenne bzw. das Anschlusskabel des Kabelfernsehens einstecken.

Antennenkabel

Audio Ausgang

An diesem Ausgang wird der Ton der jeweils aktiven Betriebsart ausgegeben.

Mit einem Audiokabel (nicht im Lieferumfang enthalten) können Sie diesen Ausgang mit dem Audio-Eingang einer Hifi-Anlage verbinden. Bei Bedarf können Sie den Ton der eingebauten Lautsprecher stummschalten, indem Sie die Taste MUTE (16) oder die Taste VOL- (5) auf der Fernbedienung drücken. Der Ton ist dann nur noch über die angeschlossene Hifi-Anlage zu hören.

Audiokabel

Beachten Sie, dass die Lautstärkeregelung am Gerät oder der Fernbedienung nicht den Audio-Ausgang beeinflusst. Die Lautstärkeregelung muss über das angeschlossene Gerät erfolgen.

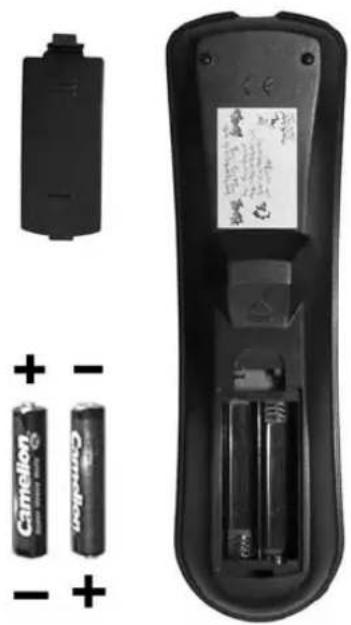

Batterien einlegen

Legen Sie die mitgelieferten Batterien (Größe AAA) in die Fernbedienung. Achten Sie darauf, dass die Batterien entsprechend der Polung eingelegt werden. Die Polung ist durch die Symbole + und – auf den Batterien und im Batteriefach der Fernbedienung gekennzeichnet.

Nehmen Sie die Batterien aus der Fernbedienung heraus, wenn das Gerät längere Zeit nicht benutzt wird. Die Fernbedienung könnte andernfalls durch auslaufende Batterien beschädigt werden.

Ein- und Ausschalten des Gerätes

Einschalten

Vergewissern Sie sich, dass der LT 2220 im Standby-Betrieb ist. Die Betriebsleuchte (23) an der Vorderseite des Gerätes muss orange leuchten. Sollte dies nicht der Fall sein, schalten Sie das Gerät zunächst am Netzschalter (1) an der Rückseite ein.

Schalten Sie den LT 2220 ein, indem Sie entweder die Ein-/Standby-Taste (16) am Bedienfeld des Gerätes drücken, oder indem Sie die Taste Power (1) auf der Fernbedienung drücken. Sobald das Gerät eingeschaltet ist, leuchtet die Betriebsleuchte (23) an der Gerätevorderseite grün.

Ausschalten

Um den LT 2220 auszuschalten, drücken Sie entweder die Ein-/Standby-Taste (16) am Bedienfeld des Gerätes oder die Taste Power(1) auf der Fernbedienung. Der LT 2220 schaltet in den Standby-Betrieb und die Betriebsleuchte (23) an der Gerätevorderseite leuchtet orange.

Um auch den Standby-Betrieb abzuschalten, betätigen Sie den Netzschalter (1) an der Rückseite des Gerätes. Die Betriebsleuchte erlischt daraufhin.

Die Eingangsquelle auswählen

Sie können mit der Taste Input (21) auf der Fernbedienung oder mit der Taste Source (22) am Bedienfeld die Eingangswahl bestimmen.

Die Wahl der Eingangsquelle funktioniert auch, wenn ein Menü geöffnet ist. Das TV-Menü erlischt automatisch, falls es geöffnet ist.

Mit der Fernbedienung

Drücken Sie die Taste Input (21) auf der Fernbedienung. Es erscheint folgendes Menü auf dem Bildschirm:

AV-QUELLENWAHL TV SCART1 SCART2 VIDEO SCART2 SVIDEO HDMI VIDEO SVIDEO YPBPR VGA OK: EINGABE

Wählen Sie mit der Taste ▲ bzw. ▼ (6) auf der Fernbedienung die gewünschte Eingangsquelle. Die Auswahl wird gelb unterlegt. Bestätigen Sie den gewählten Eintrag mit der Taste OK (20) auf der Fernbedienung. Der LT 2220 schaltet sofort zu der entsprechenden Eingangsquelle um.

Am Bedienfeld

Drücken Sie die Taste Source (22), um die Auswahl der Eingangsquelle aufzurufen. Wählen Sie mit den Tasten CH+ (18) und CH- (17) am Bedienfeld die Eingangsquelle. Sobald das Menü erlischt, schaltet das Gerät auf die gewählte Eingangsquelle.

Die Lautstärke regeln

Sie können die Lautstärke des LT 2220 mit der Fernbedienung oder über das Bedienfeld regeln.

Drücken Sie die Taste VOL+ (5) auf der Fernbedienung oder die Taste VOL+ (21) am Bedienfeld des LT 2220, um die Lautstärke anzuheben.

Drücken Sie die Taste VOL- (5) auf der Fernbedienung oder die Taste VOL- (20) am Bedienfeld des LT 2220, um die Lautstärke zu senken.

Sie können den Ton auch vollständig stummschalten, indem Sie die Taste MUTE (16) auf der Fernbedienung drücken. Bei abgeschaltetem Ton wird „TON AUS“ auf dem Bildschirm eingeblendet. Drücken Sie die Taste erneut oder drücken Sie die Taste V+ (5), um die Stummschaltung wieder aufzuheben.

Die Programmplätze wechseln

Sie können die Programmplätze des LT 2220 mit der Fernbedienung oder über das Bedienfeld umschalten.

Drücken Sie die Taste CH+ (19) auf der Fernbedienung oder die Taste CH+ (18) am Bedienfeld des LT 2220, um die Programmplätze aufwärts zu schalten.

Drücken Sie die Taste CH- (19) auf der Fernbedienung oder die Taste CH- (17) am Bedienfeld des LT 2220, um die Programmplätze abwärts zu schalten.

Sie können die Programmziffer auch direkt über die Zifferntastatur der Fernbedienung eingeben. Für mehrstellige Eingaben tippen Sie die Ziffern hintereinander ein.

Der Fernsehbetrieb

Mit Hilfe des eingebauten Empfängers können Sie terrestrisch ausgestrahlte analoge Fernsehprogramme über eine Dach- oder Zimmerantenne sowie Fernsehprogramme aus dem Kabelnetz empfangen. Schließen Sie dazu das jeweilige Antennenkabel an die HF-Buchse (siehe Seite 7, Position 13) am Anschlussfeld an der Rückseite des LT 2220 an. Beim ersten Anschluss einer beliebigen Antennenanlage müssen Sie die empfangbaren Sender programmieren oder einen automatischen Sendersuchlauf starten.

Der automatische Sendersuchlauf

Mit dem automatischen Sendersuchlauf speichert der LT 2220 alle verfügbaren Sender. Für den Sendersuchlauf ist es erforderlich, dass der TV-Betrieb aktiviert ist (siehe Seite 13 - Die Eingangsquelle auswählen). Gehen Sie wie folgt vor:

• Drücken Sie die Taste LCD MENU (7) auf der Fernbedienung. Es erscheint das TV-Menü.
• Drücken Sie 4x die Taste ▶ (6) auf der Fernbedienung, um das Menü TV-Kanal aufzurufen.
• Drücken Sie 4x die Taste ▼ (6) auf der Fernbedienung, um die automatische Speicherung zu erreichen.
• Starten Sie den automatischen Sendersuchlauf mit der Taste ▶ (6) auf der Fernbedienung.

Ein Fenster in der oberen linken Ecke des Bildschirms zeigt Ihnen das Bild des aktuellen Frequenzbereiches. Der Statusbalken in der Einblendung gibt Ihnen Auskunft über den Fortschritt der automatischen Suche. Alle gefundenen Sender werden automatisch mit aufeinanderfolgenden Programmplätzen abgespeichert.

Sobald die Suche den verfügbaren Frequenzbereich durchlaufen hat, endet der Vorgang und der erste Programmplatz wird angezeigt. Bei Bedarf können Sie den Vorgang jederzeit mit der Taste LCD MENU (7) auf der Fernbedienung abbrechen.

Falls Sie bereits einmal einen Sendersuchlauf durchgeführt haben, werden die bestehenden Programmplätze mit Sendern des neuen Suchlaufs ersetzt.

Das TV-Menü

Mit Hilfe des TV-Menüs können Sie spezielle Einstellungen vornehmen, um den LT 2220 an Ihren technischen und persönlichen Bedarf anzupassen. Das Menü ist in fünf Bereiche aufgeteilt, mit denen Sie Bildeinstellungen, Toneinstellungen, die AV-Quellenwahl, Systemeinstellungen und Sendereinstellungen vornehmen und verändern können.

Das Menü TV-Kanal für die Sendereinstellungen ist nur im TV-Betrieb verfügbar.

Die Navigation im TV-Menü

Öffnen und beenden Sie das TV-Menü mit der Taste LCD MENU (7) auf der Fernbedienung. Mit den Tasten ◀ oder ▶ (6) auf der Fernbedienung wählen Sie einen Bereich, mit den Tasten ▼ oder ▲ (6) auf der Fernbedienung können Sie eine Option auswählen. Bestätigen Sie die gewählte Option mit der Taste ▶ (6) auf der Fernbedienung und nehmen Sie dann Einstellungen mit den Tasten ◀ oder ▶ (6) auf der Fernbedienung vor.

Ebenso können Sie Menüeinstellungen auch über das Tastaturfeld an der Oberseite des LT 2220 vornehmen. Starten und beenden Sie das Menü dazu mit der Taste MENU (19) auf dem Tastaturfeld und navigieren Sie mit den Tasten VOL+ (21) (entspricht rechts), VOL- (20) (entspricht links), CH+ (18) (entspricht aufwärts) und CH- (17) (entspricht abwärts). Bestätigen Sie die Auswahl mit der Taste VOL+ (21) auf dem Tastaturfeld und nehmen Sie Einstellungen mit den Tasten VOL- (20) oder VOL+ (21) vor.

Wenn Sie das TV-Menü verlassen, werden automatisch alle Einstellungen gespeichert.


BILD BILDMODUS KONTRAST HELLIGKEIT FARBTON SÄTTIGUNG BILDSCHÄRFE RAUSCHMIND. FARBTEMP. BILDFORMAT BENUTZER 50 45 50 55 75 STARK WARM AUTO ↑↓: AUSWAHL ←: EINSTELLMENU : EXIT

Bildmodus Wählen Sie zwischen den Bildvoreinstellungen Standard, Dynamisch und Weich. Mit der Option „Benutzer“ können Sie persönliche Einstellungen festlegen.

Kontrast * Regelt den Kontrast.

Helligkeit * Regelt die Helligkeit.

Farbton * Regelt den Farbton (diese Option ist nur bei der Fernsehnorm Secam verfügbar).

Sättigung * Regelt die Sättigung.

Bildschärfe * Regelt die Bildschärfe.

Rauschminderung Wählen Sie einen Grad der Rauschminderung aus den Optionen schwach, mittel und stark oder schalten Sie die Rauschminderung aus.

Farbtemperatur Wählen Sie nach Ihrem persönlichen Geschmack zwischen den Optionen warm (höherer Rotanteil), kalt (höherer Blauanteil) oder normal (ausgewogenes Farbverhältnis).

Bildformat Wählen Sie zwischen den Seitenverhältnissen Zoom1, Zoom2, Untertitel, voll und normal. Mit der Option „Auto“ passt das Gerät das Seitenverhältnis, abhängig von der ausgestrahlten Sendung, optimal an.

* Diese Optionen sind nur aktiv, wenn der Bildmodus „Benutzer“ ausgewählt wurde

Ton

TON SOUNDMODUS BÄSSE HÖHEN BALANCE AVC BENUTZER 50 50 50 AUS ↑↓: AUSWAHL ←: EINSTELL MENU: EXIT

Soundmodus Wählen Sie zwischen den Tonvoreinstellungen Standard,

Nachrichten, Musik und Theater. Mit der Option „Benutzer“ können Sie persönliche Einstellungen festlegen.

Bässe * Hebt oder senkt die Lautstärke der tiefen Töne.

Höhen * Hebt oder senkt die Lautstärke der hohen Töne.

Balance Regelt das Lautstärkeverhältnis zwischen dem linken und dem rechten Lautsprecher.

AVC AVC (Automatic Volume Control) passt automatisch die

Lautstärke an (z.B. bei der Ausstrahlung von Werbespots).

* Diese Optionen sind nur aktiv, wenn der Soundmodus „Benutzer“ ausgewählt wurde

AV-Quellenwahl

AY - QUELLENWAHL TV SCART1 SCART2 VIDEO SCART2 SVIDEO HDMI VIDEO SVIDEO YPBPR VGA ↑↓: AUSWAHL ←: EINSTELL MENU: EXIT

TV Eingang TV für terrestrischen Analog-Empfang oder

Kabelfernsehen.

Anzuschließen über den HF-Eingang (13).

SCART1

Erster

Scartanschluss.

Anzuschließen über den Eingang SCART1 (11).

SCART2 VIDEO Zweiter Scartanschluss.

Anzuschließen über den Eingang SCART2 (12).

SCART2 SVIDEO Zweiter Scartanschluss mit Verwendung der S-Video-

Leitung innerhalb des Scartkabels.

Anzuschließen über den Eingang SCART2 (12).

HDMI

Eingang

HDMI.

Anzuschließen über den Eingang HDMI (3).

VIDEO

Eingang

Video.

Anzuschließen über den Eingang Video (9).

SVIDEO

Eingang

S-Video.

Anzuschließen über den Eingang S-Video (8).

YPBPR

Komponenteneingang.

Anzuschließen über den Eingang YPbPr (6).

VGA

Eingang

VGA.

Anzuschließen über den Eingang VGA (4).

System

SYSTEM OSD - SPRACHE TEXT - SPRACHE H - POSITION V - POSITION ANZEIGEDAUER TRANSPARENZ SCHLAF INFORMATIONEN ZURÜCKSETZEN KINDERSICHERUNG DEUTSCH WEST 50 49 40 0 AUS ↑↓: AUSWAHL ←: EINSTELL MENU: EXIT

OSD-Sprache Hier können Sie die Anzeigesprache der Menüs auswählen.

Text-Sprache

Optimiert den Zeichensatz für den west- und ost-europäischen, russischen, arabischen, und persischen Videotext.

H-Position Verschiebt die horizontale Position der OSD-Einblendung.

V-Position Verschiebt die vertikale Position der OSD-Einblendung.

Anzeigedauer

Wählen Sie eine Anzeigedauer der OSD-Einblendung zwischen 5s und 100s.

Transparenz Wählen Sie die Transparenz der Hintergrundfarbe der OSD-Einblendung zwischen 0% und 100%.

Schlaf Programmiert die automatische Abschaltung wahlweise nach 15, 30, 45 oder 60 Minuten. Die Option „Aus“ deaktiviert die automatische Abschaltung.

Informationen Zeigt Ihnen den aktuellen Softwarestand des Gerätes an.

Zurücksetzen

Versetzt die Einstellungen des TV-Menüs in den Auslieferungszustand. Achtung! Alle vorgenommenen Änderungen, ausgenommen das Passwort der Kindersicherung, werden sofort gelöscht.

Kindersicherung

Mit der Kindersicherung können Sie das Gerät gegen Einschalten sichern. Nur mit Eingabe des programmierten Passwortes ist der Betrieb des Gerätes möglich.

Im Auslieferungszustand ist das Passwort „3308“. Bei Bedarf können Sie ein eigenes Passwort programmieren, indem Sie es in die Felder „Neues Passwort“ und „Bestätigen“ eingeben.

TV-Kanal

TV - KANAL FARBSYSTEM TONSYSTEM NICAM AUTOM. SUCHE MANUELLE SUCHE KANALBEZEICHN FEINEINSTELL ÜBERSPRINGEN AFC PROGRAMMREGION AUTO AUTO MONO AN AUS DEUTSCHLAND ↑↓: AUSWAHL ←: EINSTELL MENU : EXIT

Farbsystem Wählen Sie aus den Fernsehnormen PAL und Secam die in Ihrem Land erforderliche Einstellung. Wenn Sie sich nicht sicher sind, belassen Sie die Einstellung auf Automatik, beachten Sie jedoch, dass die Angabe des Landes im Menüpunkt „Programmregion“ korrekt eingegeben sein muss.

Tonsystem Wählen Sie das Tonsystem manuell oder belassen Sie die Einstellung auf Automatik. Beachten Sie jedoch, dass die Angabe des Landes im Menüpunkt „Programmregion“ korrekt eingegeben sein muss.

Nicam Wählen Sie hier einen zusätzlich übermittelten Tonkanal aus (abhängig von der Übertragung der Sendeanstalt).

Automatische Suche Startet den automatischen Sendersuchlauf.

Manuelle Suche Hier können Sie die Sender manuell programmieren. Wählen Sie zunächst einen Programmplatz und starten dann eine Suche im verfügbaren Frequenzbereich. Optional können Sie über die Zifferntastatur der Fernbedienung eine Frequenz direkt eingeben.

Kanalbezeichnung Vergeben Sie individuelle Sendernamen und stellen Sie die Senderreihenfolge nach Ihrem persönlichen Geschmack ein (siehe nächste Seite).

Feineinstellung Hier können Sie eine Feineinstellung in 60kHz-Schritten vornehmen.

Überspringen Wenn diese Funktion eingeschaltet ist, werden leere Programmplätze beim aufwärts- und abwärtsschalten übersprungen.

AFC Nimmt eine automatische Feinabstimmung der Frequenz vor.

Programmregion Wählen Sie das Land, in dem das Gerät eingesetzt wird, um die korrekte Funktionsweise der automatischen Einrichtungen zu gewährleisten.

Die Senderliste

Die Senderliste erreichen Sie über das TV-Menü. Wählen Sie dazu im Bereich TV-Kanal die Option Kanalbezeichnung.

KANALBEZEICHN 0 1 TV 1 1 1 2 1 0 2 TV 2 1 2 2 0 3 TV 3 1 3 2 3 0 4 ABCDD 1 4 2 4 0 5 1 5 2 5 0 6 1 6 2 6 0 7 1 7 2 7 0 8 1 8 2 8 0 9 1 9 2 9 1 0 2 0 3 0 NAME LÖSCHEN EINFÜGEN

Einen Sender löschen

• Wählen Sie mit den Tasten ▼ oder ▲ (6) auf der Fernbedienung den Programmplatz, dessen Sender Sie löschen möchten.
• Drücken Sie die grüne Sondertaste (14) auf der Fernbedienung, um das Löschen einzuleiten.
• Drücken Sie die rote Sondertaste (15), um den Sender zu löschen oder drücken sie die grüne Sondertaste (14), um den Vorgang ohne Änderungen abzubrechen.

Den Sendernamen verändern

Sie können jeden Sender mit einem beliebigen Namen mit bis zu fünf Zeichen benennen. Gehen Sie dazu wie folgt vor:

• Wählen Sie mit den Tasten ▼ oder ▲ (6) auf der Fernbedienung den Programmplatz, dessen Namen Sie verändern möchten.
• Drücken Sie die rote Sondertaste (15) auf der Fernbedienung, um den bestehenden Namen zu aktivieren. Das erste Zeichen wird markiert.
  ■ Wählen Sie mit den Tasten ▼ oder ▲ (6) auf der Fernbedienung das gewünschte Zeichen.
• Wählen Sie mit den Tasten ◀ oder ▶ (6) auf der Fernbedienung die nächste Ziffer des Namens und wiederholen Sie den Vorgang, bis der Name vollständig ist.
• Drücken Sie die rote Sondertaste (15), um den neuen Namen zu speichern oder drücken sie die grüne Sondertaste (14), um den Vorgang abzubrechen und den vorherigen Namen wieder herzustellen.

Die Senderreihenfolge verändern

Um die Reihenfolge der Senderliste zu verändern, haben Sie die Möglichkeit, einzelne Programmplätze zu vertauschen. Ebenso können Sie mit dieser Funktion einen vorher gelöschten Programmplatz mit einem anderen Sender aus der Liste versehen.

■ Wählen Sie mit den Tasten ▼ oder ▲ (6) auf der Fernbedienung den Programmplatz, dessen Sender Sie verschieben möchten.
- Drücken Sie die gelbe Sondertaste (28) auf der Fernbedienung, um das Verschieben einzuleiten. Der gewählte Programmplatz wird rot markiert.
- Bewegen Sie mit den Tasten ▼ oder ▲ (6) auf der Fernbedienung die rote Markierung auf den Programmplatz, mit dem der zuvor gewählte Programmplatz vertauscht werden soll.
- Drücken Sie die rote Sondertaste (15), um das Vertauschen durchzuführen oder drücken Sie die grüne Sondertaste (14), um den Vorgang ohne Änderungen abzubrechen.

Erweiterte Funktionen

Unabhängig von den Betriebsarten bietet das Gerät Funktionen, um eine schnelle und komfortable Bedienung zu gewährleisten. Dadurch können Sie häufig verwendete Optionen direkt erreichen, ohne vorher durch die verschiedenen Menüs zu navigieren.

Videotext

Drücken Sie die Taste ON/MIX/OFF (11) auf der Fernbedienung mehrfach, um den Videotext einzuschalten, mit transparentem Hintergrund anzuzeigen oder abzuschalten.

Über die farbigen Sondertasten (14, 15, 28 und 29) können Sie den Top-Text bedienen. An der Unterseite des Videotextfensters sind Einblendungen sichtbar, deren Farbe den Farben der Sondertasten entsprechen. Drücken Sie eine der Sondertasten, um die jeweils vorgeschlagene Seite des Top-Textes aufzublättern.

Die Tasten 10 bis 13 und 24 bis 27 entsprechen den üblichen Funktionstasten für den Videotextbetrieb.

Sondertasten der Fernbedienung

Bild- und Toneinstellungen

Mit der Taste PMODE (8) haben Sie direkten Zugriff auf die Bildvoreinstellungen. Drücken Sie die Taste PMODE mehrfach, um aus den Voreinstellungen Standard, Dynamisch, Weich und Benutzer auszuwählen. Die Option „Benutzer“ können Sie nach persönlichen Wünschen programmieren (siehe auch Seite 17 – Bildeinstellungen).

Mit der Taste SMODE (22) haben Sie direkten Zugriff auf die Tonvoreinstellungen. Drücken Sie die Taste SMODE mehrfach, um aus den Voreinstellungen Standard, Nachrichten, Musik, Theater und Benutzer auszuwählen. Die Option „Benutzer“ können Sie nach persönlichen Wünschen programmieren (siehe auch Seite 18 – Toneinstellungen).

Audiospuren wählen

Durch Drücken der Taste NICAM (4), können Sie zwischen den verschiedenen verfügbaren Tonspuren umschalten (z.B. Originalton und synchronisierter Ton).

Einschlaf-Timer

Mit der Taste SLEEP (23) haben Sie die Möglichkeit, den Einschlaf-Timer anzuwählen. Bei jedem Druck auf die Taste SLEEP, zählt die Restzeit des Timers in 15-Minuten-Schritten aufwärts. Dadurch haben Sie die Wahl von 15 Minuten bis 60 Minuten. Die Angabe 0 Minuten deaktiviert den Einschlaf-Timer.

Letztes aktives Programm einschalten

Die Taste Programm wechseln (17) bietet Ihnen die Möglichkeit, schnell zwischen zwei Programmplätzen zu wechseln, auch wenn diese in der Reihenfolge nicht direkt hintereinander liegen (z.B. bei Werbespots).

Bildformat wählen

Mit der Taste ZOOM (18) haben Sie direkten Zugriff auf die Formatvoreinstellungen. Drücken Sie die Taste ZOOM, um aus den Voreinstellungen Normal, Auto, Zoom1, Zoom2, Untertitel und Voll auszuwählen.

Anhang

Pixelfehlerklassen

Pixel sind die Bildpunkte, aus denen ein Bild auf dem Display zusammengesetzt ist. Ein Pixel besteht immer aus drei Subpixeln, die jeweils eine der drei Grundfarben (Rot, Grün, Blau) darstellen können.

Pixelfehlerklassen sind abgestuft in Fehlerklasse I (sehr gut) bis Fehlerklasse IV (schlechte Qualität). Der LT 2220 gehört der Fehlerklasse II an und hat damit ein hochwertiges Display. Innerhalb der Fehlerklassen dürfen eine begrenzte Anzahl fehlerhafter Pixel vorhanden sein. Im Einzelnen werden drei Fehlertypen unterschieden:

Typ1: Dauerhaft leuchtender Pixel (äußert sich als heller, weißer Punkt), obwohl er nicht angesteuert ist.

Typ2: Nicht leuchtender Pixel (äußert sich als dunkler oder schwarzer Punkt), obwohl er angesteuert ist.

Typ3: Anormale oder defekte Subpixel der Einzelfarben (z.B. dauerhaft leuchtend mit halber Helligkeit, nicht leuchtend einer Farbe, blinkend oder flackernd, aber nicht vom Typ 1 oder Typ 2).

Desweiteren ist bestimmt, dass ein sogenannter Cluster (Bereich von 5 x 5 Pixeln) nur eine bestimmte Anzahl von fehlerhaften Pixeln beinhalten darf.

In der Fehlerklasse II dürfen pro 1 Million Pixel jeweils zwei fehlerhafte Pixel vom Typ1, Typ2 und Cluster vorhanden sein, vom Fehlertyp 3 dürfen bis zu 5 fehlerhafte Pixel vorhanden sein (siehe Tabelle unten).

Fehlerklasse	Typ 1 Typ 2	Typ 3 Cluster
I	0	0	0	0
II	2	2	5	2
III	5	15	50	5
IV	50	150	500	50

Bei der Auflösung des LT 2220 (1680 x 1050) ergibt sich die Gesamtanzahl von 1.764.000 Pixeln. Daraus lässt sich die maximale Anzahl fehlerhafter Pixel ermitteln (siehe Tabelle unten).

Fehlerklasse	Typ 1 Typ 2	Typ 3 Cluster
LT 2220	4	4	9	4

Technische Daten

Bildschirmgröße 22 Zoll (55,8 cm) Diagonale
Auflösung 1680 x 1050 Bildpunkte
Helligkeit 300 cd/m	^2 (typ.)
Farben 16,7 Millionen
Kontrast 1000 : 1 (typ.)
Reaktionszeit 5 ms (typ.)
Blickwinkel 170° horizontal / 160° vertikal (typ.)
Bildseitenverhältnis 16 : 10
Stromversorgung 220 - 240 V~, 50/60 Hz
Leistungsaufnahme im Betrieb max. 60 W
Leistungsaufnahme im Standby-Betrieb	< 2 W
Zulässige Betriebstemperatur 5°C bis 35°C
TV-System PAL, SECAM
Videoeingangsformat PAL, SECAM, NTSC
Videoeingänge HDMI, VGA, S-Video, Video, 2x Scart,Komponentenanschluss (YPbPr),Antennenanschluss
Audioeingänge Audio R/L für Komponentenanschluss,Audio R/L für Video- und S-Videoanschluss,Audio R/L für VGA-Anschluss
Audio Ausgang	Audio R/L für alle Betriebsarten
Audioausgangsleistung	2 x 3 W
Gewicht	6,2 kg
Abmessungen in cm (incl. Fuß)	53,0 x 43,6 x 17,6 (BxHxT)

CE

Wichtige Garantiehinweise

Sehr geehrter Kunde,

vielen Dank für Ihre Entscheidung ein TARGA Produkt zu erwerben.

Bitte lesen Sie vor Inbetriebnahme Ihres TARGA Produktes sorgfältig die beigefügte Dokumentation bzw. Onlinehilfe. Sollte es mal zu einem Problem kommen, welches auf diese Weise nicht gelöst werden kann, wenden Sie sich bitte an unsere Hotline.

Für den Fall, dass eine telefonische Lösung nicht möglich ist, wird durch unsere Hotline ein "Pickup- and Return-Service" zur Garantieabwicklung veranlasst. Nach Erhalt des Gerätes, werden vorhandene Herstellungs -und Materialfehler beseitigt und kostenlos das Gerät an Sie wieder zurück geschickt.

Aktuelle Informationen und Antworten auf die am häufigsten gestellten Fragen erhalten Sie im Internet unter:

www.targa.at

Diese Garantie gilt in Österreich.

Alle Targa LCD- und TFT-Displays entsprechen den ISO Standard 13406-2, Klasse II. Ihre gesetzlichen Gewährleistungen gegenüber dem Verkäufer bestehen neben dieser Garantie und werden durch diese nicht eingeschränkt.

Hotline-Nummer: 01-79576009

www.targa.at

Hersteller: TARGA GmbH, Postfach 22 44,

D-59482 Soest

Hersteller: TARGA GmbH, Postfach 22 44,

D-59482 Soest

Hotline-Nummer: 01805-043311 (Bitte halten Sie Ihre Seriennummer bereit!) € 0,14 pro Minute aus dem Netz der Deutschen Telekom Mobilfunktarife abweichend

36 Monate Garantie ab Kaufdatum

Sehr geehrter Kunde,

vielen Dank für Ihre Entscheidung ein TARGA Produkt zu erwerben.

Bitte lesen Sie vor Inbetriebnahme Ihres TARGA Produktes sorgfältig die beigefügte Dokumentation bzw. Onlinehilfe. Sollte es mal zu einem Problem kommen, welches auf diese Weise nicht gelöst werden kann, wenden Sie sich bitte an unsere Hotline.

Für den Fall, dass eine telefonische Lösung nicht möglich ist, wird durch unsere Hotline ein "Pickup- and Return-Service" zur Garantieabwicklung veranlasst. Nach Erhalt des Gerätes, werden vorhandene Herstellungs -und Materialfehler beseitigt und kostenlos das Gerät an Sie wieder zurück geschickt.

Aktuelle Informationen und Antworten auf die am häufigsten gestellten Fragen erhalten Sie im Internet unter:

www.targa.de

Diese Garantie gilt in Deutschland.

Alle Targa LCD- und TFT-Displays entsprechen den ISO Standard 13406-2, Klasse II. Ihre gesetzlichen Gewährleistungen gegenüber dem Verkäufer bestehen neben dieser Garantie und werden durch diese nicht eingeschränkt.

BT

www.targa.de

www.targa.de

www.targa.de

www.targa.de

www.targa.de

www.targa.de
