BEDIENUNGSANLEITUNG Visionary LT 2010 TARGA

TFT-LCD-Farbfernseher

Sicherheitshinweise:

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN CAUTION : TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE COVER (OR BACK). NO USER-SERVICEABLE PARTS INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL

Der Blitz in einem gleichschenkligen Dreieck dient dazu, den Anwender auf das Vorhandensein nicht isolierter "Hochspannung" im Geräteinnern hinzuweisen. Diese Spannung kann ausreichend hoch sein, um elektrische Schläge oder Verbrennungen hervorzurufen.

Das Ausrufezeichen in einem gleichschenkligen Dreieck soll den Anwender auf wichtige Bedienungs- und Wartungsinformationen hinweisen, die in der dem Gerät beiliegenden Dokumentation zu finden sind.

Wichtige Sicherheitshinweise:

Lesen Sie die Anweisungen

Lesen Sie alle Sicherheits- und Bedienungsanweisungen vor dem Gebrauch dieses Produktes

Verwahren Sie die Anweisungen

Verwahren Sie diese Bedienungsanleitung, falls Sie in der Zukunft etwas nachschlagen müssen.

Achten Sie auf die Warnungen

Alle Warnhinweise, die auf dem Produkt und in der Bedienungsanleitung zu finden sind, müssen befolgt werden.

Folgen Sie den Anweisungen

Alle Bedienungs- und Benutzeranweisungen müssen befolgt werden.

Reinigung

Ziehen Sie das Netzkabel aus der Steckdose, bevor Sie das Gerät reinigen. Verwenden Sie keine flüssigen oder sprühbaren Reinigungsmittel. Verwenden Sie ein leicht angefeuchtetes Tuch.

Zubehör

Verwenden Sie keine Zubehörteile, die nicht ausdrücklich vom Hersteller empfohlen werden, da sie Fehler und Gefahren verursachen können.

Wichtige Sicherheitshinweise - Fortsetzung

Halten Sie das Produkt von Wärmequellen fern

Stellen Sie Ihren LCD-Fernseher nicht in der Nähe von Heizkörpern, Öfen oder anderen Wärmequellen auf.

Wasser

Verwenden Sie das Produkt nicht in der Nähe von Wasser. Beispiel: Stellen Sie es nicht neben Badewannen, Waschbecken, Spülen oder in Feuchträumen, neben einem Schwimmbecken usw. auf.

Lüftungsschlitze

Führen Sie keine Gegenstände durch die Lüftungsschlitze ein, da sie mit Hochspannung in Berührung kommen oder Brände oder elektrische Schläge verursachen können. Schütten Sie keine Flüssigkeiten auf oder in das Produkt.

Lüftung und Kühlung

Verdecken Sie die Lüftungsschlitze nicht. Installieren Sie das Gerät nur gemäß der Anweisungen des Herstellers. Die Lüftungsschlitze am Gehäuse und auf der Rückseite dienen zur Kühlung und gewährleisten einen zuverlässigen Betrieb. Sie schützen es vor Überhitzung. Sie dürfen die Lüftungsschlitze nicht verdecken. Lassen Sie mindestens 10 cm Platz von den Lüftungsschlitzen zur Wand oder zu Möbeln. Stellen Sie das Gerät keinesfalls auf ein Bett, Sofa oder eine ähnliche Oberfläche. Dieses Gerät darf nicht als Einbaugerät verwendet werden. Stellen Sie es nicht in einem Bücherregal, engen Schränken usw. auf, es sei denn, es ist eine ausreichende Belüftung gewährleistet.

Erdung

Dieses Produkt ist evtl. mit einem Schuko-Stecker mit Erdkontakt ausgestattet. Dies ist eine Sicherheitsmaßnahme. Falls Sie keine geeignete Steckdose bei sich vorfinden, wenden Sie sich an einen Elektriker, damit er die veraltete Steckdose auswechselt. Versuchen Sie nicht, den Schuko-Stecker zu ändern.

Netzkabel

Verlegen Sie die Netzkabel so, dass niemand darauf treten oder stolpern kann. Stellen Sie auch keine Gegenstände auf die Kabel. Der Anschluss von Netzkabeln darf nur an geerdeten Steckdosen erfolgen.

UL-Sicherheitsprüfsiegel am Netzteil

Dieses Produkt wird mit einer Spannung der Klasse 2 (LPS oder Limited Power Source) mit einer Ausgangsspannung von 12 V und einem maximalen Strom von 5,0 A betrieben (oder ähnlichen Werten, die im Benutzerhandbuch zu finden sind), falls dem Produkt kein Netzteil beiliegt.

Stromquellen

Dieses Produkt darf nur an eine Stromquelle angeschlossen werden, die die Eigenschaften besitzt, die auf der Rückseite des Gerätes angegeben sind. Wenn Sie sich diesbezüglich nicht sicher sind, fragen Sie Ihren Fachhändler oder einen Elektriker.

Blitz

Ziehen Sie vor einem anstehenden Gewitter oder wenn Sie voraussehen, dass Sie längere Zeit nicht vor Ort sind, den Netzstecker aus der Steckdose und alle anderen Kabel vom Gerät ab. Dadurch vermeiden Sie Geräteschäden aufgrund von Blitzeinschlägen und Überspannungen.

Wichtige Sicherheitshinweise - Fortsetzung

Hochspannungskabel

Außenantennen dürfen sich nicht in der Nähe von Hochspannungsleitungen oder anderen elektrischen Kreisen befinden und nicht an Orten, von denen sie auf solche Leitungen oder Kreise fallen können.

Achten Sie bei der Installation Ihrer Außenantenne darauf, dass sie keine Stromkabel oder –kreise berührt. Andernfalls besteht Gefahr für Leib und Leben.

Überlastung

Überlasten Sie keine Steckdosen, Verlängerungskabel oder andere Anschlüsse.

Anderenfalls können Brand oder elektrische Schläge die Folge sein.

Schäden, die Kundendiensteingriff erfordern

Trennen Sie das Produkt sofort vom Stromnetz, und wenden Sie sich an den Kundendienst, wenn Sie eine der folgenden Umstände beobachten.

• Wenn das Netzkabel oder der Netzstecker beschädigt sind.
• Wenn Flüssigkeiten oder Gegenständige in das Gerät eingedrungen sind.
• Wenn das Gerät mit Regen oder Wasser in Berührung gekommen ist.
• Wenn das Gerät nicht normal funktioniert, obwohl die Bedienungsanleitung befolgt wurde.

Nehmen Sie nur die Einstellungen vor, die im Handbuch beschrieben sind. Falsche Einstellungen der Regler können Schäden hervorrufen und haben zeitaufwendige und kostspielige Reparaturen zur Folge.

- Wenn das Produkt heruntergefallen ist oder beschädigt wurde.

- Wenn das Produkt Leistungseinbußen zeigt – dies deutet auf eine notwendige Wartung oder Reparatur hin.

Ersatzteile

Wenn Bauteile ausgetauscht werden müssen, achten Sie darauf, dass nur Originalbauteile vom Hersteller oder äquivalente mit denselben Eigenschaften wie das Original eingesetzte werden. Der Austausch gegen ungeeignete Komponenten kann Brand, elektrische Schläge und andere Gefahren verursachen.

Sicherheitscheck

Nachdem Wartungs- oder Reparaturarbeiten am Produkt durchgeführt wurden, bitten Sie den Techniker, die vom Hersteller empfohlenen Sicherheitschecks durchzuführen, um sicherzustellen, dass das Gerät sicher betrieben werden kann.

Hitze

Stellen Sie das Produkt nicht in die Nähe von Wärmequellen wie Heizkörper, Heizöfen oder anderen Geräten (z.B. Verstärkern) auf, die Wärme ausstrahlen.

Montage

Stellen Sie das Produkt nicht auf eine instabile Oberfläche, einen Wagen, Stativ oder einen beweglichen Tisch.

Andernfalls kann es herunterfallen und Personen- und Geräteschäden verursachen. Verwenden Sie nur Wagen, Ständer, Stative oder Tische, die vom Hersteller empfohlen oder zusammen mit diesem Produkt verkauft werden. Jegliche Montage dieses Gerätes muss gemäß der Anweisungen des Herstellers geschehen und unter Verwendung von entsprechendem vom Hersteller empfohlenen Montagezubehör geschehen.

Betrieb

Wenden Sie keine übermäßige Kraft oder gar Gewalt auf Tasten, Schalter und Anschlussstecker an. Trennen Sie das Gerät vom Stromnetz, bevor Sie es bewegen.

Wichtige Sicherheitshinweise - Fortsetzung

Bildschirmpflege

Berühren Sie den Bildschirm nicht direkt mit den Fingern. Anderenfalls kann er beschädigt werden. Das Fett Ihrer Haut ist außerdem schwer zu entfernen.

Drücken Sie nicht auf den Bildschirm. Er ist sehr empfindlich.

Installation

Stellen Sie den LCD-Fernseher an einem kühlen, trockenen und sauberen Ort auf. Vermeiden Sie Hitze, Vibrationen, Staub, Feuchtigkeit, extreme Kälte und den Einfluss von Magnetfeldern.

Wichtige Hinweise bei Verwendung von Videospielen, Computern, Digitalkameras und anderen Geräten mit statischer Bildanzeige

Die längere Anzeige eines Standbildes kann dauerhafte "Schattenbilder" am Bildschirm einbrennen. Dabei ist ein statisches Hintergrundbild bei der normalen

Programmwiedergabe sichtbar. Diese Art irreversibler Abnutzung des LCD-Bildschirms kann durch Beachtung folgender Hinweise verringert werden.

Verringern Sie Helligkeit und Kontrast so, dass Sie das Bild gerade noch deutlich erkennen können.

Lassen Sie keine Standbilder über eine längere Zeit angezeigt.

Schalten Sie das Gerät aus, wenn Sie es nicht verwenden.

Recycling

Dieses Produkt enthält Lötzinn und eine Leuchtstofflampe, die eine geringen Anteil Quecksilber enthält. Das Recycling dieser Materialien muss gemäß der in Ihrem Land geltenden Bestimmungen erfolgen. Hinweise zum Recycling erhalten Sie bei den örtlichen Umweltbehörden oder bei der Müllabfuhr.

INHALT

Sicherheitshinweise:....1

INHALT 5

1. Einführung ....6

Produktbeschreibung....6

Produkteigenschaften 7

Lieferumfang....8

1. Inbetriebnahme....9

Bedienelemente der Oberseite und der Fernbedienung ....9

Signaleingänge/-ausgänge....13

1. LCD-TV Bedienungsanleitung ....17

TV- und AV-Bedienungsanleitung....18

1. Referenz 27

Sichtbarer Bereich des LCD-Monitors 27

Problemlösung 28

1. Anhang....29

Technische Spezifikationen: 29

1. Einführung

Produktbeschreibung

Vielen Dank, dass Sie sich für diesen LCD-Farbmonitor/-Fernseher entschieden haben.

Dieser LCD-Fernseher zeichnet sich durch einen 20"-Aktivmatrixbildschirm in Dünnfilmtransistortechnologie (TFT) aus und bietet eine erstklassige Anzeigequalität. Seine maximale Auflösung beträgt 800 x 600 SVGA zur Anzeige komplexer Grafiken und hochauflösender Bilder. Diese neueste Generation von TFT-LCD-Geräten kombiniert ein hochqualitatives Bild bei geringem Gewicht und zeichnet sich durch moderne Stromsparfunktionen aus. Außerdem bietet es zahlreiche Vorteile hinsichtlich Komfort, Sicherheit und Umweltschutz. Ein flackerndes Bild gehört jetzt endgültig der Vergangenheit an, und es stehen Ihnen verschiedenen Signaleingänge zum Anschluss der unterschiedlichsten Video- und Audiogeräte zur Verfügung.

Der große Bildschirm und die VOV-Funktion (Video on Video), die hochwertigen Stereo-Lautsprecher und die Anschlüsse für einen externen Verstärker bieten alles, was Sie für höchsten Audio- und Videogenuss benötigen. Der LCD-Fernseher lässt sich bequem über ein Bildschirmmenü (OSD) bedienen, das Sie direkt über die Fernbedienung ansteuern können.

Produkteigenschaften

• 20"-Farb-Aktivmatrix-, Dünnfilmtransistor- (TFT) Flüssigkeitskristallbildschirm (LCD)
• Maximale Auflösung 800x600 SVGA - ideal für hochauflösende Bilder
  • 1.440.000 Punkte Auflösung für schärfere Details
  • Hohe Leichtkraft von 500 cd/m² für klares Bild
• Extrabreiter Blickwinkel: Horizontal: 160°, Vertikal: 160°.
  • Geringer Stromverbrauch, spart 50% gegenüber einem normalen Fernsehers ein
• 9300 K Farbtemperatur für kräftigere Farben am Bildschirm
• Empfangsmöglichkeit aller Kanäle
• AV-Eingang und S-Video-Eingang für verbesserte Bildqualität
• Platzsparendes, flaches Gehäuse: 70% schmaler, als ein Bildröhrenfernseher
• Hohes Kontrastverhältnis von 500:1 für optimale Bildqualität
• Mehrere Signaleingänge für maximale Flexibilität
• Benutzerfreundliches OSD-Menü
• Fernbedienung

Lieferumfang

Überprüfen Sie, ob Sie folgende Komponenten erhalten haben:

Bedienelemente der Oberseite und der Fern TOP PANEL :

VIDEO IN L AUDIO IN R MENU VOL VOL+ OH- OH+ SOURCE POWER

Oberes Bedienfeld:

VOL - □ Taste Lautstärke -: Lautstärke verringern

MENU □ Menü-Taste: Öffnet das Menü

VOL + □ Taste Lautstärke +: Lautstärke erhöhen

POWER □ Netzschalter: Schaltet das Gerät ein/aus

CH - Kanal ab: Springt einen Sender nach unten

CH + Kanal auf: Springt einen Sender nach oben

IR ☐ Sensor für Fernbedienung: Empfängt das Infrarotsignal von der Fernbedienung

n IR

Tasten der Fernbedienung

1. POWER – Schaltet das Gerät aus bzw. ein.

2. Zifferntasten – Drücken Sie diese Tasten, um Optionen auszuwählen. (Unterstützt Fernsehempfang und Teletext)

3. MUTE - Stummschaltung.

4. CHRTN – Ruft den zuletzt eingestellten Sender wieder auf. (Nur bei Fernsehempfang)

5. Audio - Schaltet den Ton vom Hauptbild auf das verkleinert eingeblendete Zweitbild um.

6. Exit Menu – Drücken Sie diese Taste bei angezeigtem OSD-Menü, um es auszublenden.

7. CH+ - Blättert zum nächst höher gelegenen Sender. Drücken Sie diese Taste bei angezeigtem OSD-Menü, um nach oben zu blättern.

8. VOL+ - Erhöht die Lautstärke. Drücken Sie diese Taste bei angezeigtem OSD-Menü, um nach rechts zu blättern.

1 2 3 RATE 1 2 3 4 5 6 7 8 9 Menu Video Audio Exit Menu TXT/TV CH+ VOL- ENTER MENU VOL+ Bright EQ. CH- Theme Info Updote Size Hold Index Mix Encode W C#

1. ENTER/MENU – Zeigt das Hauptmenü an und dient zur Bestätigung einer Funktion.

2. Info: Zeigt die Nummer des aktuellen Senders an. (Drücken Sie die Taste einmal, um sie einzublenden und noch einmal, um sie auszublenden)

3. Theme – Intelligente Videoanzeigefunktion für Effekte wie Kontrastreich, Multimedia, Natur, Weich.

4. Hold – Zum Einfrieren bzw. Fortsetzen der aktuellen Teletextseite. (Nur bei Teletext)

5. Index – Wird nur für Teletext verwendet.

13.1 Im Fastext-Modus: Zeigt die Indexseite an.

13.2 Im Top-Modus: Schaltet zwischen dem Hilist-Menü und der aktuellen Seite um.

1. Sub Disp - Zur Auswahl der Quelle TV, AV, SV oder Y/Cb/Cr, Y/Pb/Pr oder Speicherkarte für das Sekundärbild. (Bei Media Station)

2. Unterteilt das Sekundärbild beim Fernsehempfang in vier Teile.

3. Y - Gelb

4. C - Zyan

5. R - Rot

6. G - Grün

Elemente 16-19: Öffnet die zugehörige Seite im Menümodus. Die Farbtasten entsprechen dabei den Funktionen, die am unteren Bildschirmrand eingeblendet werden. (Nur bei Teletext)

1. Mix: Schaltet zwischen Textmodus und gemischter Anzeige um. (Nur bei Teletext)
2. VOV ein/aus – Zur Aktivieren der Video-on-Video-Funktion im PC-Modus.
3. Update – Aktualisiert die Teletextseite. (Nur bei Teletext)
4. Size – Zur Auswahl der Größe für die Teletextseite. (Nur bei Teletext)
5. EQ - 5 voreingestellte Tonwiedergabemodi: POP, Klassik, Jazz, Sprache, Flach.
6. BRIGHT – Zur Auswahl zwischen drei Helligkeitsstufen: Dunkel, Standard, Hell.
7. CH- - Blättert zum nächst tiefer gelegenen Sender. Drücken Sie diese Taste bei angezeigtem OSD-Menü, um nach unten zu blättern.
8. VOL- - Verringert die Lautstärke. Drücken Sie diese Taste bei angezeigtem OSD-Menü, um nach links zu blättern.
9. TXT/TV – Zur Umschaltung zwischen den Teletext- oder Fernsehfunktionen der Fernbedienung.
10. Video- Hotkey zum Aktivieren des Videomodus. (Bei Media Station)
11. Sleep – Drücken Sie diese Taste, damit sich das Gerät automatisch ausschaltet. (Sie können 5.1-Kanal-Sound wählen; drücken sie dazu die Taste Memory und anschließend die Zifferntasten 0-9, um den gewünschten Kanal einzustellen). (Nur bei Fernsehempfang)

Batterien in Fernbedienung einlegen/herausnehmen:

Legen Sie die Batterien unter Beachtung der Polarität in das Batteriefach ein. Wechseln Sie die Batterien aus, wenn die Fernbedienung nicht mehr funktioniert,

Recyclen Sie gebrauchte Batterien gemäß der Bestimmungen Ihres Landes!

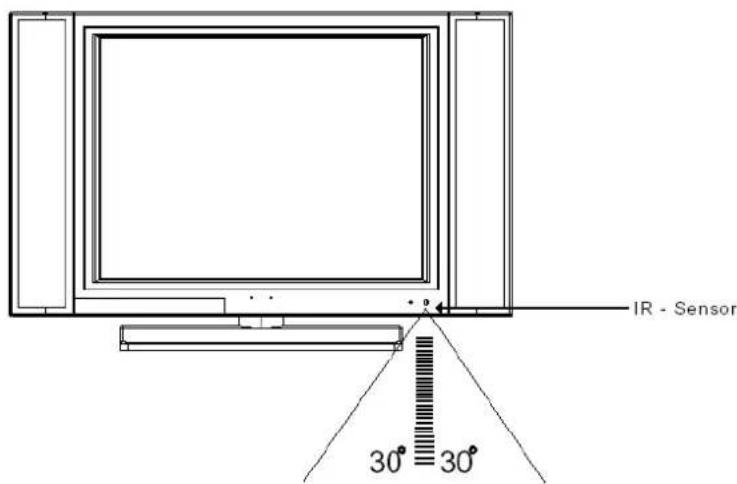

Bedienungsanleitung für die Fernbedienung:

Die drahtlose Übertragung erfolgt per Infrarotsignal.

Achten Sie dabei darauf, dass sich im Ausbreitungspfad zwischen der Fernbedienung und dem LCD-Fernseher keine Hindernisse befinden. Richten Sie die Fernbedienung stets direkt auf den Sensor.

IR - Sensor 30° 30°

Signaleingänge/-ausgänge

1. Antenneneingangsbuchse
2. Rechter Audio-Eingang
3. Linker Audio-Eingang
4. Stromeingangsbuchse für Netzteil
5. Kopfhörerausgang
6. D-Sub (für VGA-Eingang)

10.S-Video-Eingang

TV-Kabel anschließen

TV ANT.

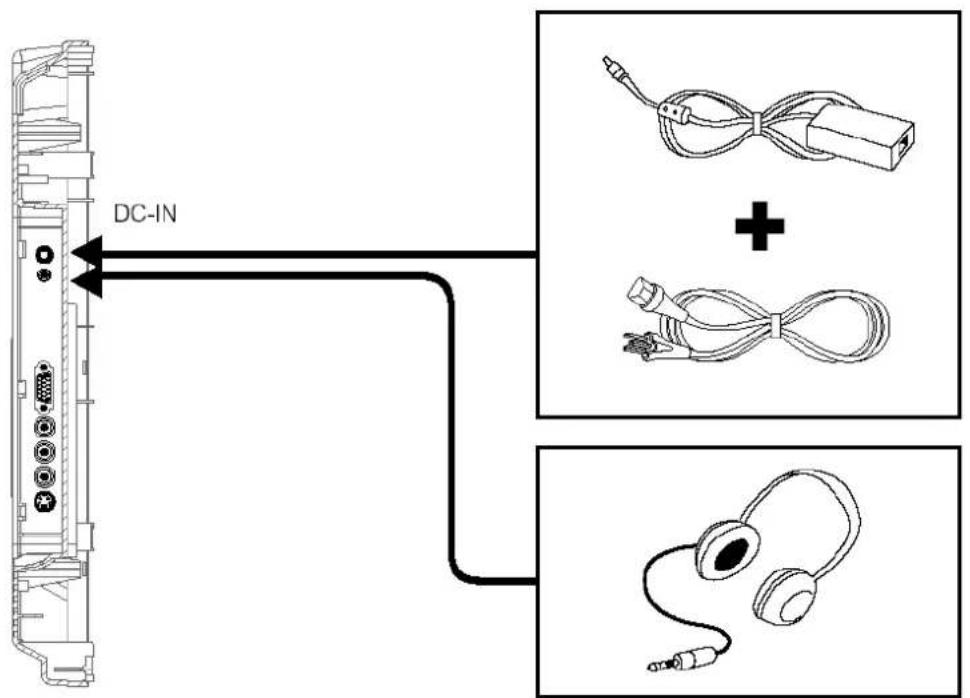

Stromeingangsbuchse

DC-IN +

An AV-Geräte anschließen (z.B. DVD, Videorecorder oder Gameconsole)

S-VIDEO COMPONENT IN FROM ANT OUT L R TO TV DC IN EARPHONE SCART IN COMPONENT Y C1 C2 AUDIO IN R L S-VIDEO N Red White

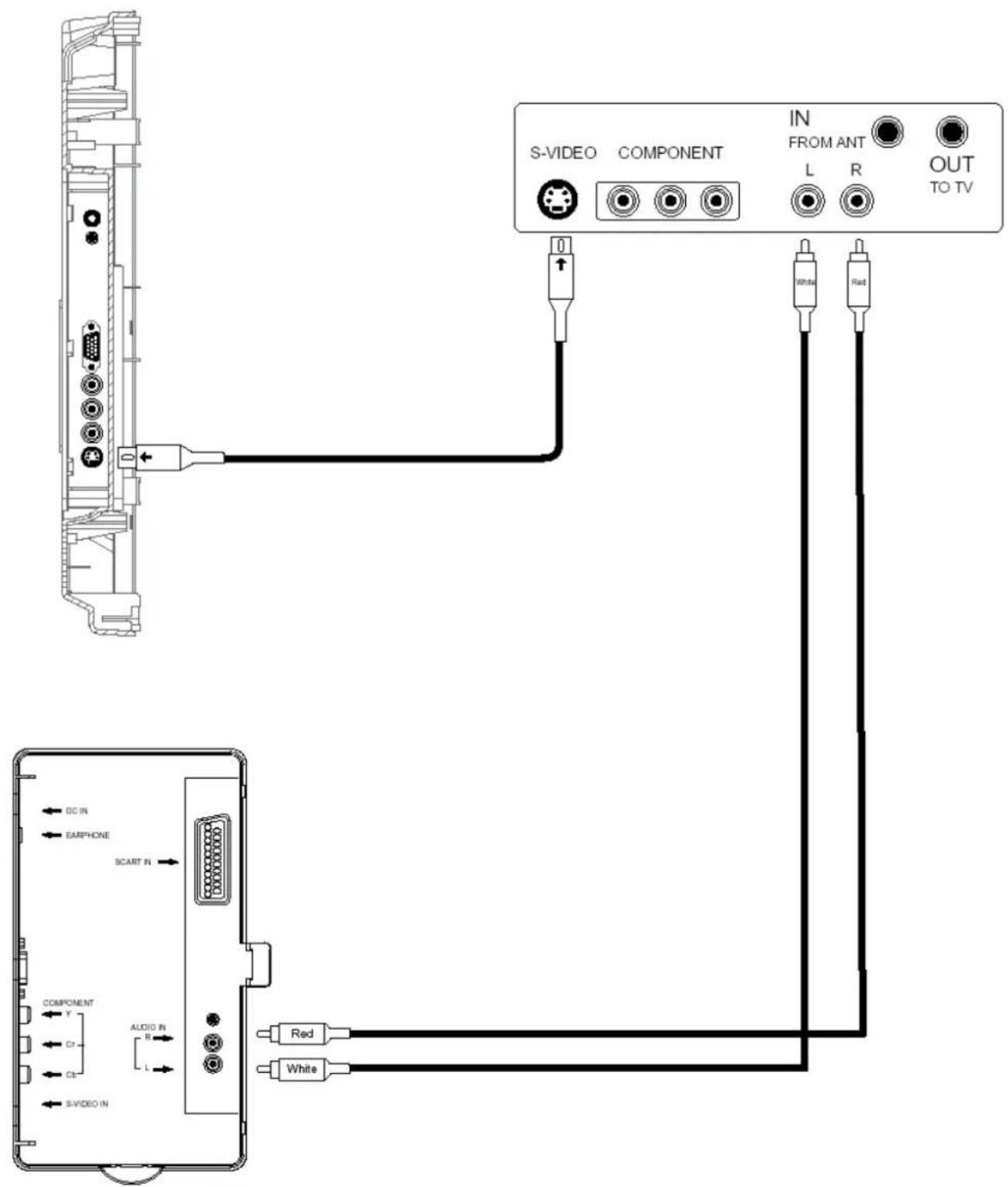

An S-Video-kompatible Geräte anschließen (z.B. DVD, Videorecorder oder Gameconsole)

S-VIDEO COMPONENT IN FROM ANT L R OUT TO TV DC IN EARPHONE SCART IN COMPONENT Y C1 C2 AUDIO IN R S-VIDEO IN Red White

3. LCD-TV Bedienungsanleitung

Erstmalige Einrichtung des Fernsehers

Drücken Sie die Taste POWER auf der Fernbedienung. Die Power-Anzeige wechselt von rot auf grün. Das Gerät schaltet sich ein, und das Einrichtungsmenü erscheint am Bildschirm. Drücken Sie die Taste Auf/Ab auf der Fernbedienung, um Ihr Land auszuwählen.

Kingdoms

Hinweis:

Drücken Sie die Tasten bzw. , um eine der verfügbaren Optionen anzuwählen.

Drücken Sie erneut die Taste MENU, um die Einstellung zu bestätigen.

Auto Program YesPress Enter

Nach Auswahl Ihres Standortes sollte die automatische Programmsuche angezeigt werden.

Drücken Sie die Taste Enter, um die automatische Programmsuche zu starten. Dabei werden alle Kabel- oder über die Antenne empfangenen Frequenzen durchsucht und die verfügbaren Programme der Reihe nach gespeichert.

Wenn Sie einen Satellitenempfänger verwenden, wird die Programmsuche und – speicherung von diesem erledigt.

Nach Beenden der automatischen Programmsuche erscheint das Menü zur Auswahl der Menüsprache.

SpracheEnglish

Deutsch

ItalianoSpanishVerlassen

Drücken Sie die Taste Auf/Ab der Fernbedienung, um die gewünschte Sprache zu wählen. Drücken Sie die Taste ENTER / MENU, um die Einstellung zu bestätigen.

Hinweis:

Drücken Sie die Tasten bzw. , um eine der verfügbaren Optionen anzuwählen.

Drücken Sie erneut die Taste MENU, um die Einstellung zu bestätigen.

• Die obige Einstellung muss nur bei der ersten Inbetriebnahme durchgeführt werden.
• Falls nach der automatischen Programmsuche ein Stromausfall stattfindet, drücken Sie

die Taste Power noch einmal.

- Ist die erstmalige Einrichtung erfolgt, müssen Sie sie nicht noch einmal vornehmen. Eine andere Möglichkeit, die erstmalige Einrichtung durchzuführen, ist durch Auswahl der Option "Reset TV" im Menü TV Einst., das Sie im Hauptmenü anwählen können.

TV- und AV-Bedienungsanleitung

Drücken Sie die Taste Menu, um das Hauptmenü einzublenden.

Bedienungsanleitung des Hauptmenüs

Ebene 1

Ebene 2

Ebene 3/Funktion

Hauptbild TV Bild Einst. AV 2. AV - A-Video-Eingangssignal Audio Einst. SV 3. SV - S-Video-Eingangssignal TV Einst. Y Cb Cr 4. Y Cb GITER Komponenten- Sprache SCART AV 5. SCART-AV Rücksetzen Beenden Die Option TV Einst. erscheint im Hauptmenü, wenn Sie einen Sender im Haupt- oder Sekundärbild empfangen. TV-Eingangssignal Drücken SCART RGB 6. SCART RGB PC Verlassen Eingangssignal 7.PC - VGA-Eingangssignal 8. Verlassen - Zurück zum Hauptmenü Hinweis: Drücken Sie die Tasten bzw., um eine der verfügbaren Optionen anzuwählen. Drücken Sie erneut die Taste MENU, um die Einstellung zu bestätigen.

Bildeinstellungen - Helligkeit

Ebene 1

Ebene 2

Ebene 3/Funktion

Hauptbild Bild Einst. Kontrasi Audio Einst. TV Einst. Sättigung Sprache Tint Rücksetzen Beenden Drücken Sie ENTER MENU Schärfe zum Beenden Farbe Verlassen Heiligkeit Drücken Sie ENTER MENU noch einmal Drücken Sie die Taste Menu.

Hinweis:

Drücken Sie die Tasten bzw. , um eine der verfügbaren Optionen anzuwählen. Drücken Sie erneut die Taste MENU, um die Einstellung zu bestätigen.

Drücken Sie die Tasten bzw., um den gewünschten Wert einzustellen.

Bildeinstellungen - Kontrast

Ebene 1

Ebene 2

Ebene 3/Funktion

Hauptbild Bild Einst. Kontrast Audio Einst. Schärfe - TV Einst. Sättigung Sprache Tint zum Beenden noch Rücksetzen Beenden Drücken Helligkeit + einmal Farbe Verlassen Drücken Sie EntER MENU Kontrast Drücken Sie die Taste Menu.

Hinweis:

Drücken Sie die Tasten bzw. , um eine der verfügbaren Optionen anzuwählen.

Drücken Sie erneut die Taste MENU, um die Einstellung zu bestätigen.

Drücken Sie die Tasten bzw., um den gewünschten Wert einzustellen.

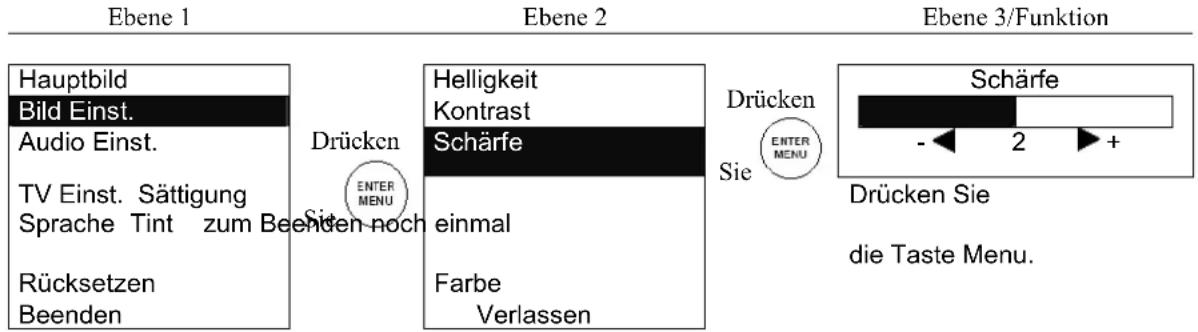

Bildeinstellungen - Schärfe

Ebene 1 Hauptbild Bild Einst. Audio Einst. TV Einst. Sättigung Sprache Tint zum Beenden Rücksetzen Beenden Drücken Sinden noch Helligkeit Kontrast Schärfe einmal Farbe Verlassen Drücken EntER MENU Sie Schärfe - 2 + Drücken Sie die Taste Menu.

Hinweis:

Drücken Sie die Tasten bzw. , um eine der verfügbaren Optionen anzuwählen.

Drücken Sie erneut die Taste MENU, um die Einstellung zu bestätigen.

Drücken Sie die Tasten bzw., um den gewünschten Wert einzustellen.

Diese Option ist nur für NTSC-Fernsehsignale verfügbar.

Bildeinstellungen - Sättigung

Ebene 1 Hauptbild Bild Einst. Drücken Helligkeit Kontrast Ebcene 2 Drücken Sättigung

Audio Einst. Schärfe - TV Einst. Sprache Tint zum Beenden Rücksetzen Beenden 32 ENTER MENU Sie + einmal Farbe Verlassen Sie ENTER MENU Drücken Sie die Taste Menu.

Hinweis:

Drücken Sie die Tasten bzw. , um eine der verfügbaren Optionen anzuwählen.

Drücken Sie erneut die Taste MENU, um die Einstellung zu bestätigen.

Drücken Sie die Tasten bzw., um den gewünschten Wert einzustellen.

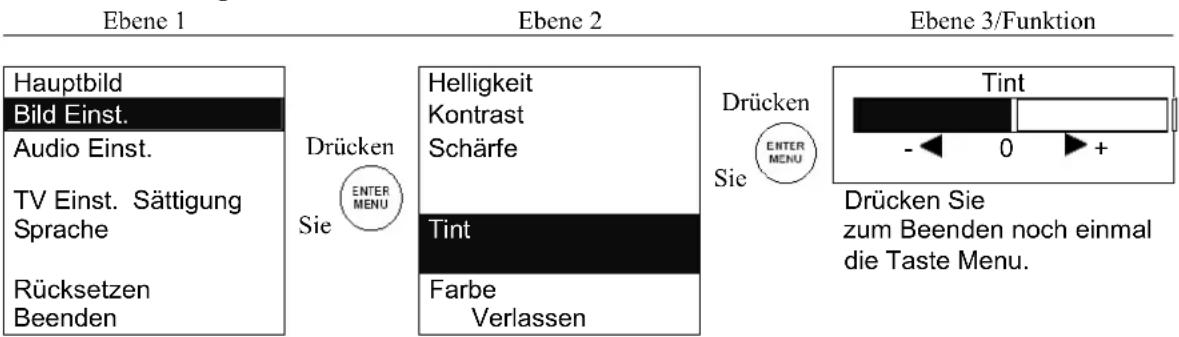

Bildeinstellungen - Farbton

Ebene 1 Hauptbild Bild Einst. Audio Einst. TV Einst. Sättigung Sprache Rücksetzen Beenden Drücken Sie Entert MENU Helligkeit Kontrast Schärfe Tint Farbe Verlassen Ebene 2 Drücken Sie Entert MENU Tint - ← 0 → + Drücken Sie zum Beenden noch einmal die Taste Menu. Ebene 3/Funktion

Hinweis:

Drücken Sie die Tasten bzw. , um eine der verfügbaren Optionen anzuwählen.

Drücken Sie erneut die Taste MENU, um die Einstellung zu bestätigen.

Drücken Sie die Tasten bzw., um den gewünschten Wert einzustellen.

Bildeinstellungen - Farbe

Ebene 1 Hauptbild Bild Einst. Audio Einst. Schärfe - TV Einst. Sättigung Sprache Tint zum Beenden noch Rücksetzen Beenden Drücken Enter MENU Helligkeit Kontrast + einmal Farbe Verlassen Eben 2 Drücken Sie ENTER MENU Farbe Drücken Sie die Taste Menu.

Hinweis:

Drücken Sie die Tasten bzw. , um eine der verfügbaren Optionen anzuwählen.

Drücken Sie erneut die Taste MENU, um die Einstellung zu bestätigen.

Drücken Sie die Tasten

bzw.

um den gewünschten Wert einzustellen.

Audioeinstellungen - Balance

Ebcnc 1 Hauptbild Balance Bild Einst. Equalizer Audio Einst. TV Einst. Sprache zum Beenden Rücksetzen Beenden Balance Drücken Sin noch einmal Enter MENU Verlassen Drücken Sic ENTER MENU - 16 + Drücken Sie die Taste Menu.

Hinweis:

Drücken Sie die Tasten bzw. , um eine der verfügbaren Optionen anzuwählen. Drücken Sie erneut die Taste MENU, um die Einstellung zu bestätigen.

Drücken Sie die Tasten bzw. um den gewünschten Wert einzustellen.

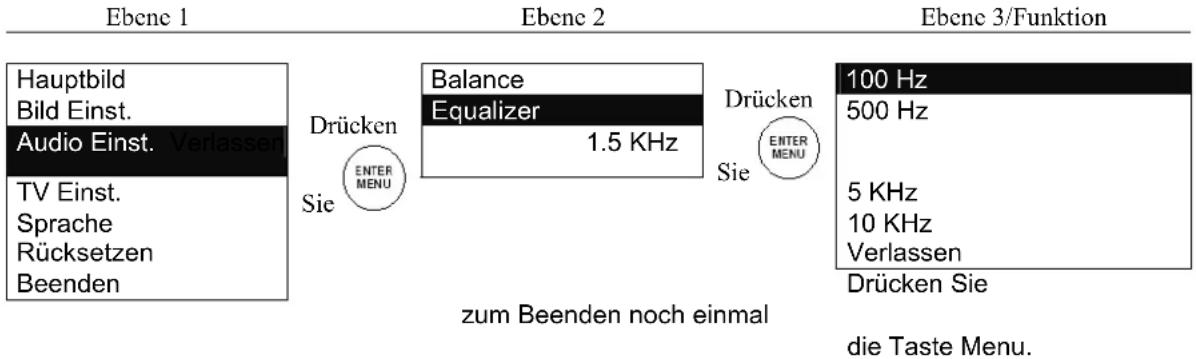

Audioeinstellungen - Equalizer

Ebcne 1 Hauptbild Bild Einst. Audio Einst. Verlassen TV Einst. Sprache Rücksetzen Beenden Drücken Sie ENTER MENU Balance Equalizer 1.5 KHz Drücken Sie ENTER MENU zum Beenden noch einmal 100 Hz 500 Hz 5 KHz 10 KHz Verlassen Drücken Sie die Taste Menu.

Hinweis:

Drücken Sie die Tasten bzw. , um eine der verfügbaren Optionen anzuwählen.

Drücken Sie erneut die Taste MENU, um die Einstellung zu bestätigen.

Drücken Sie die Tasten bzw. zum den gewünschten Wert einzustellen.

TV-Einstellungen – TV SYSTEM

Ebene 1

Ebene 2

Ebene 3/Funktion

Hauptbild Bild Einst. Programm PAL Audio Einst. lösch PAL Drücken TV Einst. Manuell Sprache Rücksetzen Beenden BG I DK Reset Child Lock Verlassen - NICAM Verlassen EntER MENU Sie Drücken Sie ENTER MENU Zurück zum Menü TV SYSTEM. TYPE SECAM L

Hinweis:

Drücken Sie die Tasten bzw. , um eine der verfügbaren Optionen anzuwählen.

Drücken Sie erneut die Taste MENU, um die Einstellung zu bestätigen.

TV-Einstellungen - Programm

Ebene 1

Ebene 2

Ebene 3/Funktion

Hauptbild TV SYSTEM Bild Einst. Audio Einst. lösch TV Einst. Sprache Rücksetzen Beenden Hinweis: Drücken Sie ENTER MENU Reset Child Lock NICAM Verlassen No Yes Drücken Sie ENTER MENU Drücken Sie zur Auswahl oder . Sie können Sie die Sender auch mithilfe der automatischen Sendersuche über die Femt Redienung programmieren. Bedienung: Drücken Sie die Taste Auto Scan. Ja: Enter drücken Nein: Exit/Stereo drücken

Drücken Sie die Tasten bzw. , um eine der verfügbaren Optionen anzuwählen.

Drücken Sie erneut die Taste MENU, um die Einstellung zu bestätigen.

TV-Einstellungen – lösch

Ebene 1

Ebene 2

Ebene 3/Funktion

Hauptbild TV SYSTEM Bild Einst. Drücken Programm No Drüven

Audio Einst. TV Einst. Manuell Sprache Rücksetzen Beenden Hinweis: Sie ENTER MENU Reset Child Lock NICAM Verlassen Sie ENTER MENU Drücken Sie zur Auswahl oder . Diese Funktion löscht den Sender, der gerade empfangen wird. Nach dem Löschen werden alle hinter dem gelöschten Sender vorhandenen eine Position nach oben verschoben. Wenn Sie z.B. Sender 3 löschen, bleiben die Sender 1 und 2 an derselben Stelle. Sender 4 rückt allerdings an Position 3 usw.

Drücken Sie die Tasten bzw. , um eine der verfügbaren Optionen anzuwählen.

Drücken Sie erneut die Taste MENU, um die Einstellung zu bestätigen.

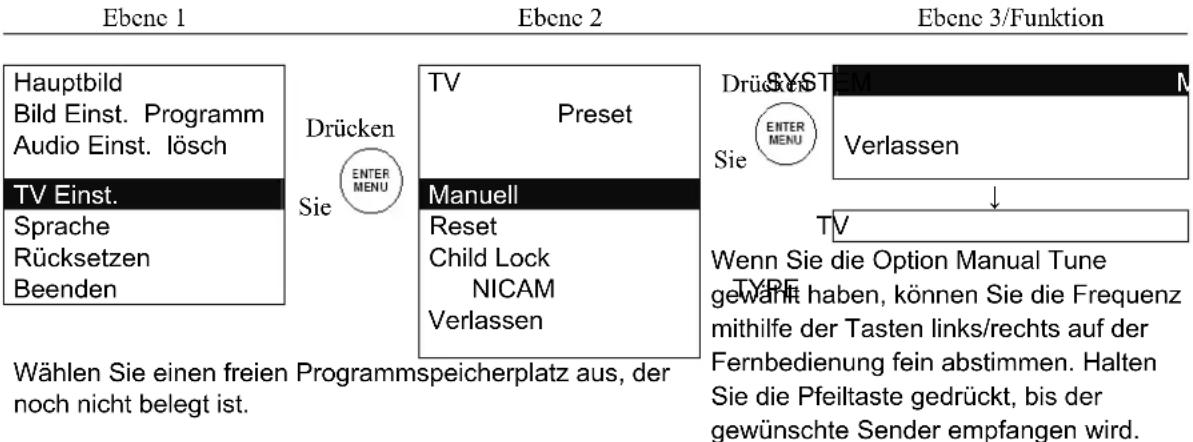

TV-Einstellungen – Manuell – Manual Tune

Ebcene 1 Hauptbild Bild Einst. Programm Audio Einst. lösch TV Einst. Sprache Rücksetzen Beenden Drücken Sie EntER MENU TV Preset Manuell Reset Child Lock NICAM Verlassen Wählen Sie einen freien Programmspeicherplatz aus, der noch nicht belegt ist. Ebcene 2 Drück SYSTEM EntER MENU Sie Verlassen TV Wenn Sie die Option Manual Tune gewählt haben, können Sie die Frequenz mithilfe der Tasten links/rechts auf der Fernbedienung fein abstimmen. Halten Sie die Pfeiltaste gedrückt, bis der gewünschte Sender empfangen wird.

Hinweis:

Drücken Sie die Tasten bzw. um eine der verfügbaren Optionen anzuwählen.

Drücken Sie erneut die Taste MENU, um die Einstellung zu bestätigen.

TV-Einstellungen – Manuell - Preset

Ebene 1

Ebene 2

Ebene 3/Funktion

Hauptbild Bild Einst. Programm Audio Einst. lösch TV Einst. Sprache Reset TV Pr:2 Fr:125.4 Rücksetzen Beenden Drücken Entern MENU TV Manuell Child Lock NICAM TYPE Verlassen Drücken SYSTEM Manual Sic ENTER MENU Verlassen ↓

Wenn Sie die Funktion Preset im Menü Manuell auswählen, erscheint ein kleines Fenster mit der Frequenz (z.B. Fr.125,4), dem Sendernamen (z.B. ARTE) und der Position des Senders in der Liste (z.B. Pr. 2). Mithilfe der Zifferntasten auf der Fernbedienung können Sie den ARTE-Fernsehkanal ändern.

Anschließend ändert sich die Position von grün in blau. Dies bedeutet, dass Sie jetzt die Programmnummer von 2 in 1 ändern können, indem Sie die Taste Links/Rechts auf der Fernbedienung betätigen.

Drücken Sie noch einmal die Taste ENTER MENU auf der Fernbedienung, und die Farbe der Sendernummer ändert sich von Blau in Rot. Drücken Sie jetzt die Taste Links/Rechts, um den soeben verschobenen Sender [ARTE] im neuen Speicherplatz (01) abzulegen.

Hinweis:

Drücken Sie die Tasten bzw., um eine der verfügbaren Optionen anzuwählen. Drücken Sie erneut die Taste MENU, um die Einstellung zu bestätigen.

TV-Einstellungen – Reset TV

Ebene 1

Ebenc 2

Ebene 3/Funktion

Hauptbild Bild Einst. Programm Audio Einst. lösch TV Einst. Sprache Rücksetzen Beenden Hinweis: Drücken Sie EntER MENU TV SYSTEM Reset TV Child Lock NICAM TYPE Verlassen No Yes Drücken Sie EntER MENU Drücken Sie zur Auswahl oder . Drücken Sie die Taste Rechts, um die Option Yes (Ja) auszuwählen, und drücken Sie anschließend die Taste ENTER MENU zur Bestätigung. Daraufhin schaltet sich das Gerät automatisch aus. Wenn Sie es wieder einschalten, wird die erstmalige Einrichtung angezeigt.

Drücken Sie die Tasten bzw., um eine der verfügbaren Optionen anzuwählen. Drücken Sie erneut die Taste MENU, um die Einstellung zu bestätigen.

TV-Einstellungen – Child Lock

Ebene 1

Ebene 2

Ebene 3/Funktion

Verlass

Hinweis:

Drücken Sie die Tasten bzw. , um eine der verfügbaren Optionen anzuwählen.

Drücken Sie erneut die Taste MENU, um die Einstellung zu bestätigen.

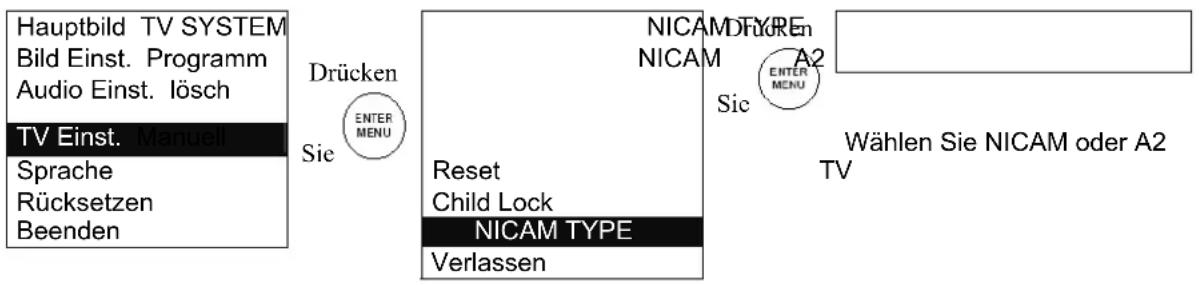

TV-Einstellungen – NICAM TYPE

Ebene 1

Ebene 2

Ebene 3/Funktion

Hauptbild TV SYSTEM Bild Einst. Programm Audio Einst. lösch TV Einst. Manuel Sprache Rücksetzen Beenden Drücken Sie ENTER MENU NICAMDYREN NICAM Sic ENTER MENU Reset Child Lock NICAM TYPE Verlassen Wählen Sie NICAM oder A2 TV

Hinweis:

Drücken Sie die Tasten ▲ bzw. ▼, um eine der verfügbaren Optionen anzuwählen.

Drücken Sie erneut die Taste MENU, um die Einstellung zu bestätigen.

Sprache einstellen

Ebene 1

Ebene 2

Hauptbild Bild Einst. Deutsch Audio Einst. Italiano TV Einst. Spanish Sprache Rücksetzen Beenden

Verlassen – Zurück zum Menü Sprache.

Hinweis:

Drücken Sie die Tasten bzw. um eine der verfügbaren Optionen anzuwählen. Drücken Sie erneut die Taste MENU, um die Einstellung zu bestätigen.

Rücksetzen

Ebene 1

Funktion

Hauptbild Bild Einst. Audio Einst. TV Einst. Sprache Rücksetzen Beenden

Stellt die werksseitig voreingestellten Standardwerte wieder her.

Hinweis:

Drücken Sie die Tasten bzw. , um eine der verfügbaren Optionen anzuwählen. Drücken Sie erneut die Taste MENU, um die Einstellung zu bestätigen.

Beenden

Ebene 1

Funktion

Hauptbild

Bild Einst.

Audio Einst.

TV Einst.

Sprache

Rücksetzen

Beenden

Drücken

ENTER MENU

Sie

Beenden – Blendet das OSD-Menü aus.

Hinweis:

Drücken Sie die Tasten bzw. um eine der verfügbaren Optionen anzuwählen.

Drücken Sie erneut die Taste MENU, um die Einstellung zu bestätigen.

4. Referenz

Sichtbarer Bereich des LCD-Monitors

LCD Monitor Display Angle

Vertical : Left 30°/Right 30° Horizontal : Up 30°/Down 5°

display Angle ght 30° Down 5°

Problemlösung

Bevor Sie sich mit dem Kundendienst in Verbindung setzen, lesen Sie die Hinweise zur Lösung der am häufigsten auftretenden Probleme in der folgenden Tabelle durch. Meist lässt sich das Problem durch eine kleine Änderung eines Parameters beseitigen.

Symptom Lösung
Kein Bild	1. Stellen Sie sicher, dass das Gerät eingeschaltet ist und dass die Lampe am Adapter leuchtet.2. Regeln Sie Helligkeit und Kontrast nach.3. Überprüfen Sie das Eingangssignal am TFT-LCD-Fernseher.4. Überprüfen Sie die Kabelverbindung zum Stromnetz.5. Überprüfen Sie die Auswahl des Hauptbildes.
Bild ist unscharf	1. Stellen Sie sicher, dass das Videokabel richtig angeschlossen ist.2. Führen Sie eine Feinabstimmung durch (siehe die Bedienungsanleitung).
Das Bild ist verzerrt	1. Die Stromversorgung kann fehlerhaft sein. Schließen Sie das Gerät an eine andere Steckdose an.2. Entfernen Sie das Gerät aus dem Einflussbereich von Magnetfeldern, die z.B. von drahtlosen Receivern, Spannungswandlern usw. erzeugt werden.3. Führen Sie eine Feinabstimmung der Bildparameter durch (siehe die Bedienungsanleitung).
Farben sind verfälscht	Stellen Sie sicher, dass das Videokabel richtig angeschlossen ist.
Das Bild läuft durch oder macht Wellenbewegungen	1. Prüfen Sie, ob das Eingangssignal innerhalb der zulässigen Grenzen (V-Sync max. 60 Hz, H-Sync max. 48,08 kHz) liegt2. Stellen Sie sicher, dass das Videokabel richtig angeschlossen ist.
Kein Ton	1. Überprüfen Sie die Lautsprecherkabel.2. Der Ton könnte stummgeschaltet sein. Regeln Sie die Lautstärke nach.
Es geht nur ein Lautsprecher	1. Überprüfen Sie die Verbindung der Audiokabel zum Gerät.2. Prüfen Sie, ob die Lautsprecherkabel am Gerät fest angeschlossen sind.
Fernbedienung geht nicht	1. Stellen Sie sicher, dass sich keine Hindernisse zwischen der Fernbedienung und dem Fernseher befinden.2. Die Batterien sind leer. Tauschen Sie sie aus.
Schlechtes Bild und schlechte Tonqualität	Wählen Sie die geeigneten Einstellungen im Menü TV Einst., und führen Sie erneut eine automatische Sendersuche durch.
Falls nichts hilft, setzen Sie das Gerät zurück	Schalten Sie das Gerät aus. Halten Sie die Tasten VOL+ und VOL- vorne am Gerät gedrückt, und drücken Sie gleichzeitig die Taste MENU. Warten Sie fünf Sekunden, und lassen Sie die Tasten los.

Wenn das Gerät trotz befolgen der Bedienungsanweisung und der Hinweise zur Problemlösung nicht funktioniert, wenden Sie sich an Ihren Fachhändler oder eine autorisierte Servicewerkstatt.

5. Anhang

Technische Spezifikationen:

Technische Spezifikationen
Modell-Nr.	LT 2021E
LCD-Anzeige	TFT-Farb-LCD, 20,1 Zoll
Anzahl Pixel	1.440.000 Pixel RGB
Fernsehnorm	nur PAL
Anzahl Farben	Nach TV-CCIR-Standard Multi-PAL
TV-Funktionen	Automatische Feinabstimmung des Senders
	Stereo-Audio
	Fernbedienung
	Automatische Sendersuche
	Teletext
Helligkeit	500 cd/m ^2
Lebensdauer Hintergrundbeleuchtung	50.000 Std.
Sichtwinkel	Horizontal 160°Vertical 140°
Audioverstärker	2x 3W
AV-Eingang	AV-, S-Video-, Komponente-, Y Cb Cr-Eingang Composite, SCART
Antennenbuchse	DIN
Kopfhörer	3,5 mm Klinke
Sprachen OSD-Menü	Englisch / Deutsch / Italienisch / Spanisch / Französisch
Netzteil	Eingang 100-240 V WechselspannungAusgang 12V / 5,0A Gleichspannung
Mitgeliefertes Zubehör	Fernbedienung, Batterien, Kabel für Netzteil,Benutzerhandbuch, Garantiekarte
