SMOC 13-DO - Herd SCHNEIDER - Kostenlose Bedienungsanleitung

Produkttyp	Freistehender Herd
Marke	Schneider
Modell	SMOC 13-DO
Energieart	Elektrisch
Kochfeldtyp	Glaskeramik-Induktion
Anzahl Kochzonen	4
Ofentyp	Multifunktions-Elektrobackofen
Ofenvolumen	74 Liter
Grillfunktion	Ja
Umluftventilator	Ja
Selbstreinigung	Pyrolytisch
Kindersicherung	Ja
Automatische Abschaltung	Ja
Restwärmeanzeige	Ja
Abmessungen (HxBxT)	90 x 60 x 60 cm
Gewicht	52 kg
Stromversorgung	220-240 V ~ 50/60 Hz
Gesamtleistungsaufnahme	10,5 kW
Energieeffizienzklasse	A+
Kühlventilator	Ja
Mitgeliefertes Zubehör	Backblech, Grillrost, Drehknöpfe

Häufig gestellte Fragen - SMOC 13-DO SCHNEIDER

Wie installiere ich den Herd SMOC 13-DO?

Die Installation muss von einem qualifizierten Elektriker durchgeführt werden. Stellen Sie sicher, dass die Stromversorgung mit dem Typenschild übereinstimmt. Stellen Sie den Herd auf eine ebene Fläche mit ausreichender Belüftung. Detaillierte Schritt-für-Schritt-Anleitungen finden Sie in der Installationsanleitung.

Wie reinige ich das Glaskeramik-Kochfeld?

Verwenden Sie einen Glaskeramik-Reiniger und ein weiches Tuch. Vermeiden Sie Scheuermittel. Reinigen Sie das Kochfeld nach jedem Gebrauch, wenn die Oberfläche warm, aber nicht heiß ist. Entfernen Sie eingebrannte Rückstände mit einem Schaber, der speziell für Glaskeramik entwickelt wurde.

Was soll ich tun, wenn der Ofen nicht heizt?

Überprüfen Sie, ob der Ofen ordnungsgemäß an die Stromversorgung angeschlossen ist. Stellen Sie sicher, dass der Timer richtig eingestellt ist. Wenn das Problem weiterhin besteht, kann das Heizelement oder der Thermostat defekt sein. Wenden Sie sich an einen Servicetechniker.

Wie verwende ich die pyrolytische Selbstreinigungsfunktion?

Entfernen Sie sämtliches Ofenzubehör. Wählen Sie die pyrolytische Reinigungsfunktion. Der Ofen wird auf eine hohe Temperatur (ca. 500°C) erhitzt, um Speisereste zu verbrennen. Wischen Sie nach dem Abkühlen die Asche mit einem feuchten Tuch ab.

Ist der Herd kindersicher?

Ja, der SMOC 13-DO verfügt über eine Kindersicherungsfunktion. Aktivieren Sie sie, indem Sie die Sperrtaste 3 Sekunden lang drücken. Dadurch wird eine unbeabsichtigte Bedienung des Kochfelds und des Ofens durch Kinder verhindert.

Welche Abmessungen und Abstände sind erforderlich?

Die Abmessungen des Herdes betragen 90 cm (Höhe) x 60 cm (Breite) x 60 cm (Tiefe). Für einen sicheren Betrieb halten Sie mindestens 5 cm Abstand zu Wänden und Möbeln ein. Stellen Sie sicher, dass die Arbeitsplatte darüber hitzebeständig ist.

Kann ich Alufolie im Ofen verwenden?

Vermeiden Sie die Verwendung von Alufolie direkt auf dem Ofenboden, da dies die Emaille beschädigen und die Wärmeverteilung beeinträchtigen kann. Verwenden Sie Folie nur auf Backblechen und achten Sie darauf, dass sie die Heizelemente nicht berührt.

Wie stelle ich den Timer/die Uhr ein?

Drücken Sie die Uhrtaste, dann stellen Sie mit den Plus-/Minus-Tasten die Uhrzeit ein. Drücken Sie erneut zur Bestätigung. Sie können auch eine Gardauer oder Endzeit für die automatische Abschaltung des Ofens einstellen.

Wie hoch ist der Energieverbrauch dieses Herdes?

Der SMOC 13-DO hat die Energieeffizienzklasse A+. Der Ofen verbraucht etwa 0,85 kWh für einen typischen Zyklus, während das Kochfeld etwa 1,5 kWh pro Stunde verbraucht. Der tatsächliche Verbrauch kann variieren.

Wo kann ich das Benutzerhandbuch herunterladen?

Das Benutzerhandbuch kann kostenlos von der Schneider-Website oder von Handbuchseiten wie notice-facile.com heruntergeladen werden. Suchen Sie nach dem Modell SMOC 13-DO in der Kategorie Herde.

BEDIENUNGSANLEITUNG SMOC 13-DO SCHNEIDER

Sehr geehrter Kunde! Sehr geehrte Kundin! Wir möchten Ihnen herzlich danken, dass Sie sich zum Erwerb eines Produkts aus unserem reichhaltigen Angebot entschieden haben. Lesen Sie die gesamte Bedienungsanleitung, bevor Sie das Gerät zum ersten Mal benutzen. Verwahren Sie diese Bedienungsanleitung zur zukünftigen Verwendung an einem sicheren Ort. Falls Sie das Gerät weitergeben, müssen Sie diese Bedienungsanleitung ebenfalls mit übergeben.

Inhalt

Inhalt....2

1. Sicherheitshinweise....4

1.1 Signalwörter 5
1.2 Sicherheitsanweisungen .... 5

1. Installation....10

2.1 Entpacken und Wahl des Standorts 10
2.2 Einbau des Kochfeldes....10
2.3 Einbau des Backofens 12
2.4 Elektrischer Anschluss .... 14

2.4.1 Anschlussdiagramm 15
2.5 Elektrischer Anschluss Kochfeld 16

1. Bedienung....16

3.1 Vor der ersten Benutzung 16
3.2 Bedienfeld / Kochfeld / Display 17

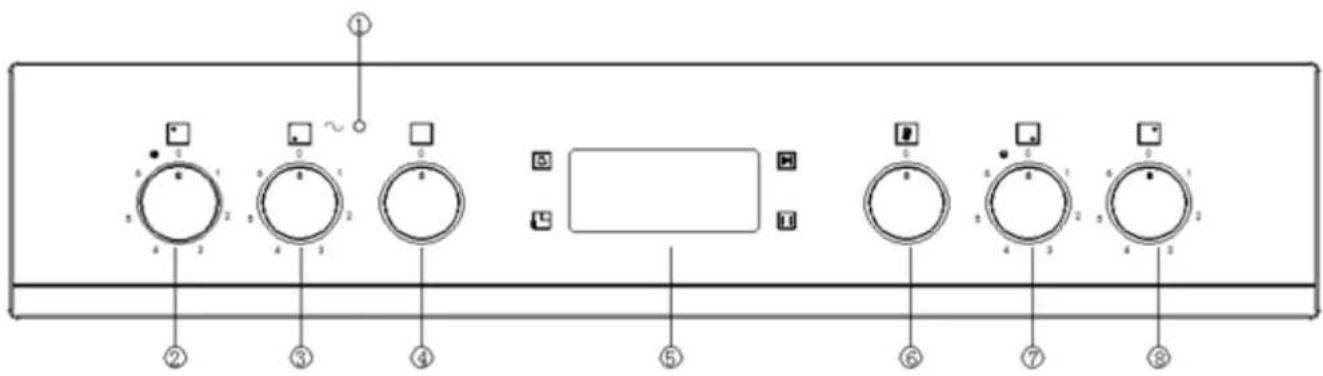

3.2.1 Bedienfeld / Vorderansicht 17

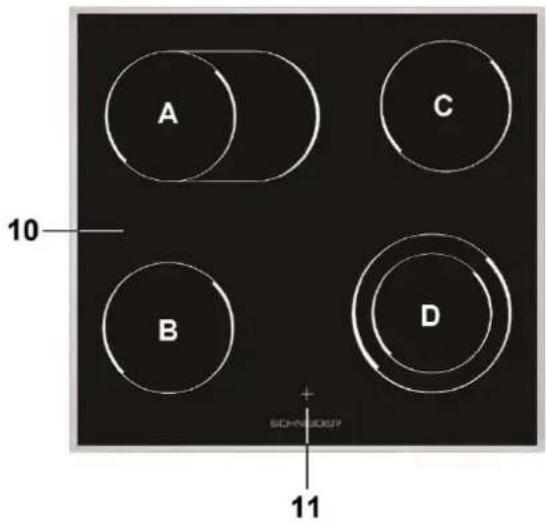

3.2.2 Kochfeld / Kochzonen 17

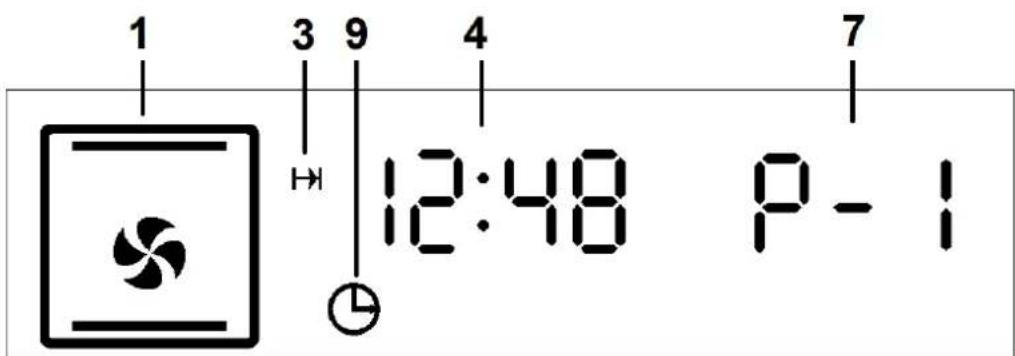

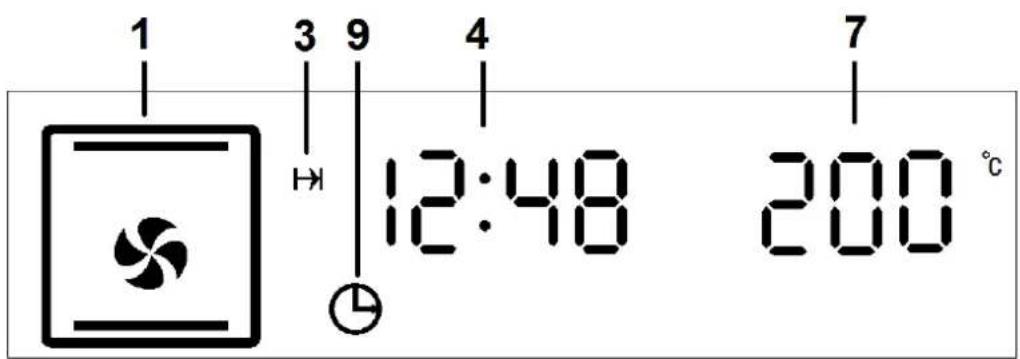

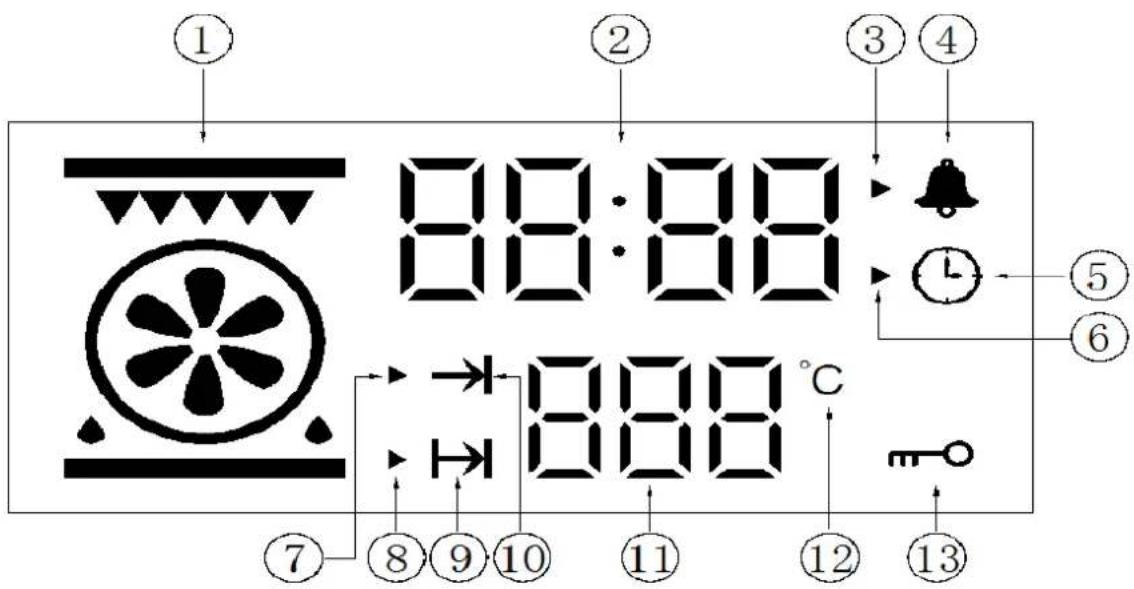

3.2.3 Display....18

3.3 Benutzung des Kochfeldes 20

3.3.1 Aktivieren der flexiblen Kochzonen....20

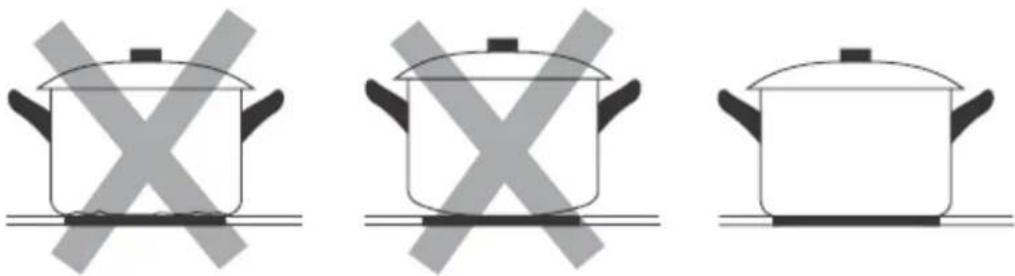

3.3.2 Geeignetes Kochgeschirr 20

3.4 Benutzung des Backofens .... 21

3.4.1 Allgemeine Bedienung des Backofens....22
3.4.2 Manueller Betriebsmodus....23
3.4.3 Einstellung der Uhrzeit....24
3.4.4 Standby Modus 25
3.4.5 Einstellung der Uhrzeit....25

4.3 Programmierung des Backofens....27

4.3.1 Dauer der Koch-, Backzeit einstellen....28
4.3.2 Automatische Koch-/Backfunktion 29
4.3.3 Löschen der Programmierungen 33

4.4 Reinigungsprogramm: « Hydro Clean » .... 34

4.5 Kindersicherung 35
4.6 Zeitabfragefunktion 37
4.7 Backofenfunktionen und automatische Programme (P).... 38

1. Reinigung und Pflege 42

5.1 Reinigung des Kochfeldes....43
5.2 Reinigung des Backofens 44
5.3 Reinigung der Backofentür 45
5.4 Austausch des Leuchtmittels 45

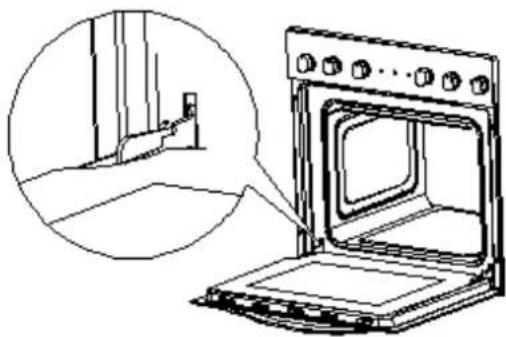

5.5 Entnahme der Backofentür 46

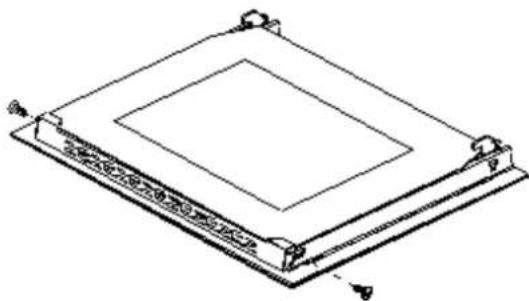

5.6 Entnahme der Glasscheibe 46

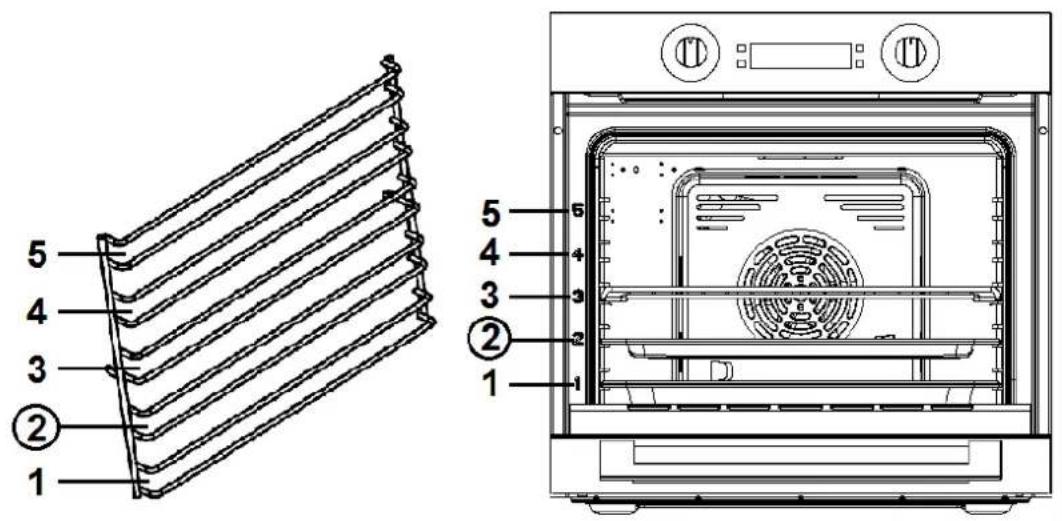

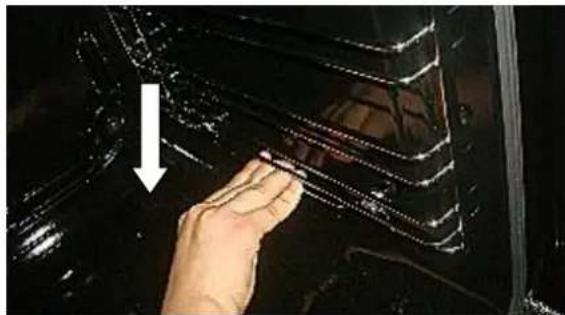

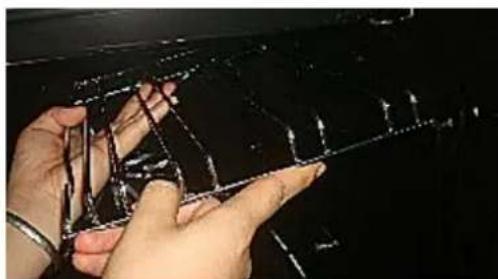

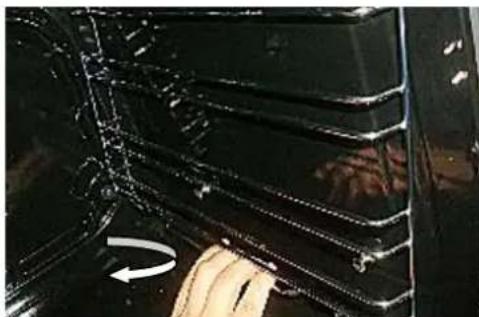

5.7 Entnahme des Seitenracks....47
5.8 Problembehandlung....48

1. Technische Daten....49
2. Entsorgung....50
3. Garantiebedingungen .... 51

i Die in dieser Bedienungsanleitung enthaltenen Abbildungen können in einigen Details von dem tatsächlichen Design Ihres Geräts abweichen. Folgen Sie in einem solchen Fall dennoch den beschriebenen Sachverhalten. Lieferung ohne Inhalt.
Der Hersteller behält sich das Recht vor, solche Änderungen vorzunehmen, die keinen Einfluss auf die Funktionsweise des Geräts haben.
i Entsorgen Sie das Verpackungsmaterial entsprechend den örtlichen Vorschriften Ihres Wohnorts.
Das von Ihnen gekaufte Gerät wurde möglicherweise inzwischen verbessert und weist somit vielleicht Unterschiede zur Bedienungsanleitung auf. Dennoch sind die Funktionen und Betriebsbedingungen identisch, sodass Sie die Bedienungsanleitung im vollen Umfang nutzen können.
Technische Änderungen bzw. Druckfehler bleiben vorbehalten.

EG - Konformitätserklärung

★ Die in dieser Bedienungsanleitung beschriebenen Produkte entsprechen sämtlichen harmonisierten Anforderungen.

★ Die relevanten Unterlagen können durch die zuständigen Behörden über den Produktverkäufer angefordert werden.

1. Sicherheitshinweise

LESEN SIE VOR DER ERSTEN BENUTZUNG DES GERÄTS DIE GESAMTEN SICHERHEITSHINWEISE UND SICHERHEITSANWEISUNGEN GRÜNDLICH DURCH.

Die darin enthaltenen Informationen dienen dem Schutz Ihrer Gesundheit. Die Nichtbeachtung der Sicherheitshinweise und Sicherheitsanweisungen kann zu schweren Beeinträchtigungen Ihrer Gesundheit und im schlimmsten Fall zum Tod führen.

Bewahren Sie diese Bedienungsanleitung so auf, dass sie bei Bedarf jederze griffbereit ist. Befolgen Sie sorgfältig alle Hinweise, um Unfälle oder eine Beschädigung des Geräts zu vermeiden.
i Prüfen Sie auf jeden Fall auch das technische Umfeld des Geräts! Sind all Kabel oder Leitungen, die zu ihrem Gerät führen, in Ordnung? Oder sind sie veraltet und halten der Geräteleistung nicht mehr Stand? Daher muss durch eine qualifizierte Fachkraft (Elektrotechniker/-in) eine Überprüfung bereits vorhandener wie auch neuer Anschlüsse erfolgen. Sämtliche Arbeiter die zum Anschluss des Geräts an die Stromversorgung notwendig sind, dürfen nur von einer qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt werden.
Das Gerät ist ausschließlich zur privaten Nutzung bestimmt.
Das Gerät ist ausschließlich zum Kochen in einem Privathaushalt bestimmt.
Das Gerät ist ausschließlich zum Betrieb innerhalb geschlossener Räume bestimmt.
i Dieses Gerät darf nicht für gewerbliche Zwecke, beim Camping und in öffentlichen Verkehrsmitteln betrieben werden.
i Betreiben Sie das Gerät ausschließlich im Sinne seiner bestimmungsgemäßen Verwendung.
Erlauben Sie niemandem, der mit der Bedienungsanleitung nicht vertraut ist, das Gerät zu benutzen.
i Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

DIESE BEDIENUNGSANLEITUNG MUSS FÜR JEDE PERSON, WELCHE DAS GERÄT BETREIBT, STETS ZUGÄNGLICH SEIN; VERGEWISSEHN SIE SICH, DASS DIE BEDIENUNGSANLEITUNG VOR DEM BETRIEB DES GERÄTES GELESEN UND VERSTANDEN WURDE.

1.1 Signalwörter

⚠️ GEFAHR! verweist auf eine Gefahrensituation, die „wenn sie nicht abgewendet wird, eine unmittelbare Gefährdung für Leben und Gesundheit zur Folge hat.

⚠ VORSICHT! verweist auf eine Gefahrensituation, die „wenn sie nicht abgewendet wird, zu mittelschweren oder kleineren Verletzungen führen kann.

⚠️ WARNING! verweist auf eine Gefahrensituation, die ,wenn sie nicht abgewendet wird, eine mögliche bevorstehende Gefährdung für Leben und Gesundheit zur Folge hat.

HINWEIS! verweist auf eine Gefahrensituation, die, wenn sie nicht abgewendet wird, eine mögliche Beschädigung des Geräts zur Folge hat.

1.2 Sicherheitsanweisungen

GEFAHR!

Zur Verringerung der Stromschlaggefahr:

1. Eine Nichtbeachtung der Anweisungen in dieser Bedienungsanleitung gefährdet das Leben und die Gesundheit des Gerätebetreibers und / oder kann das Gerät beschädigen.
2. Das Gerät darf nur durch eine qualifizierte Fachkraft (Elektrotechniker/-in) an die Stromversorgung angeschlossen werden, welche die landesüblichen gesetzlichen Verordnungen und die Zusatzvorschriften der örtlichen Stromversorgungsunternehmen genau kennt und sorgfältig beachtet.

3. Alle elektrischen Arbeiten müssen von einer qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt werden. Es dürfen keine Änderungen oder willkürlichen Veränderungen an der Stromversorgung durchgeführt werden. Der Anschluss muss in Übereinstimmung mit den örtlich geltenden gesetzlichen Bestimmungen erfolgen.

4. Schließen Sie das Gerät keinesfalls an die Stromversorgung an, wenn das Gerät, das Netzkabel oder der Netzstecker sichtbare Beschädigungen aufweisen.

5. Versuchen Sie niemals selbst, das Gerät zu reparieren. Reparaturen, die von dazu nicht qualifizierten Personen durchgeführt werden, können zu ernsthaften Verletzungen und Schäden führen. Falls Ihr Gerät nicht ordnungsgemäß funktioniert, kontaktieren Sie das Geschäft, in dem Sie das Gerät erworben haben. Lassen Sie nur Original-Ersatzteile einbauen.
6. Wenn das Netzanschlusskabel beschädigt ist, darf es ausschließlich vom Hersteller oder einem vom Hersteller autorisierten Kundendienst oder einer qualifizierten Fachkraft (Elektrotechniker/-in) ausgetauscht werden.
7. Berühren Sie den Netzanschlussstecker, den Netzschalter oder andere elektrische Komponenten niemals mit nassen oder feuchten Händen. STROMSCHLAGGEFAHR!

⚠️ WARNING!

Zur Verringerung der Verbrennungsgefahr, Stromschlaggefahr, Feuergefahr oder von Personenschäden:

1. Trennen Sie das Gerät von der Stromversorgung, bevor Sie irgendwelche Reinigungs- oder Wartungsarbeiten an dem Gerät vornehmen.
2. Das Gerät muss immer entsprechen den Anforderungen der jeweiligen Stromversorgung geerdet werden. Der Hauptstromkreislauf muss über eine eingebaute Sicherheitsabschaltung verfügen.
3. Sämtliche Arbeiten, die zum Anschluss des Geräts an die Stromversorgung notwendig sind, dürfen nur von einer qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt werden.
4. Sollte es zu irgendeiner Fehlfunktion aufgrund eines technischen Defekts kommen, trennen Sie das Gerät umgehend von der Stromversorgung (entsprechende Haussicherung abschalten). Melden Sie die Fehlfunktion ihrem Kundendienst, damit diese umgehend behoben werden kann.
5. Benutzen Sie keinesfalls das Kochfeld, wenn die Glaskeramik Sprünge oder Risse aufweist. Trennen Sie in einem solchen Fall das Gerät umgehend von der Stromversorgung (Haussicherungskasten). STROMSCHLAGGEFAHR!

6. Nehmen Sie keine Veränderungen an dem Gerät vor.

7. Reparieren Sie das Gerät niemals selbst. Reparaturen, die von dazu nicht qualifizierten Personen durchgeführt werden, können zu ernsthaften Verletzungen und Schäden führen. Nehmen Sie stattdessen immer Verbindung zu Ihrem Kundendienst auf. Lassen Sie ausschließlich Original-Ersatzteile einbauen.

8. Unbeaufsichtigtes Kochen mit Ölen und Fetten kann gefährlich sein und zu einem Feuer führen. Versuchen Sie NIEMALS, ein durch Öl oder Fett unterstütztes Feuer mit Wasser zu löschen. Stattdessen schalten Sie das Gerät ab und ersticken Sie das Feuer mittels eines Deckels oder einer Feuerdecke.
9. Der Küchenraum muss trocken und gut zu belüften sein. Wenn das Gerät aufgebaut wird, müssen alle Kontroll- und Bedienelemente gut zugänglich sein.
10. Die Furnierungen von Schränken müssen mit einem hitzeresistenen Leim befestigt sein, der Temperaturen von 100 °C widersteht.
11. Angrenzende Möbelstücke und alle zur Installation verwendeten Materialien müssen mindestens einer Temperatur von 85 °C über der Raumtemperatur des Raums, in dem das Gerät installiert ist, während des Betriebs des Geräts widerstehen können.
12. Schließen Sie das Gerät nicht in Räumen oder an Orten an, in denen oder in deren Umgebung sich brennbare Materialien wie Benzin, Gas oder Farben befinden. Dieser Warnhinweis bezieht sich auch auf die Dämpfe, die durch diese Materialien freigesetzt werden.
13. Dunstabzugshauben müssen entsprechend den Anweisungen ihrer Hersteller angebracht werden.
14. Benutzen Sie das Gerät nicht zum Heizen oder zum Trocknen von Wäsche.
15. Schließen Sie das Gerät nicht in der Nähe von Vorhängen oder Polstermöbeln an. BRANDGEFAHR!
16. Lagern Sie keine Gegenstände im Backofen. BRANDGEFAHR!
17. Haushaltsausstattungen sowie elektrische Leitungen aller Art dürfen niemals das Gerät berühren, da deren Isolierungsmaterial durch hohe Temperaturen beschädigt oder zerstört wird.
18. Benutzen Sie niemals einen Dampfreiniger zum Reinigen des Geräts. Der Dampf kann die Elektrik des Geräts nachhaltig beschädigen. STROMSCHLAGGEFAHR!
19. Berühren Sie niemals die Kochzonen / Kochplatten solange die Restwärmeanzeige nicht erloschen ist. VERBRENNUNGSGEFAHR!
20. Die zugänglichen Bereiche und Teile des Backofens werden bei der Benutzung sehr heiß. Kinder müssen deshalb während der

Benutzung des Geräts von diesem ferngehalten werden. Das Gerät während seines Betriebs zu berühren, kann zu schweren Verbrennungen führen.

1. Kinder dürfen nicht mit dem Gerät spielen. Beaufsichtigen Sie Kinder stets, wenn diese sich in der Nähe des Geräts aufhalten.

2. Achten Sie beim Auspacken unbedingt darauf, dass die Bestandteile der Verpackung nicht in die Reichweite von Kindern und Tieren gelangen. VERLETZUNGSGEFAHR! ERSTICKUNGSGEFAHR!

3. Verwenden Sie nur Herdwächter, die vom Hersteller des Kochfeldes entwickelt wurden oder in der Bedienungsanweisung als geeignet angegeben sind oder im Gerät integriert sind. Die Verwendung ungeeigneter Herdwächter kann zu Unfällen führen!

⚠ VORSICHT!

1. Das Gerät wird während des Betriebs heiß. Berühren Sie nicht die heißen Teile innerhalb des Backofens.
2. Benutzen Sie keine aggressiven oder ätzenden Reinigungsmittel und keine scharfkantigen Gegenstände zum Reinigen der Tür, da diese die Oberfläche verkratzen und somit Risse im Glas verursachen.
3. Stellen oder legen Sie kein Kochgeschirr und keine Backbleche direkt auf den Boden des Backofeninnenraums. Decken Sie den Boden des Backofeninnenraums nicht mit Aluminiumfolie ab.
4. Halten Sie das Kochfeld immer sauber. Verunreinigte Bereiche geben die Kochhitze nicht komplett weiter.
5. Schützen Sie das Kochfeld gegen Verunreinigungen.
6. Schalten Sie verunreinigte Bereiche sofort ab.
7. Schalten Sie das gesamte Kochfeld ab, falls Schäden oder Fehlfunktionen auftreten.
8. Lassen Sie kein Kochgeschirr, das zubereitetes Gargut mit Anteilen von Fett oder Öl enthält, unbeaufsichtigt auf einer eingeschalteten Kochzone stehen. Heiße Fette oder Öle können sich spontan entzünden.
9. Halten Sie die Backofentür beim Betrieb des Backofens immer geschlossen.
10. Stellen Sie kein Kochgeschirr direkt auf den Boden des Backofens. Nutzen Sie statt dessen das Backblech oder den Rost.

11. Die inneren Bestandteile des Backofens werden sehr heiß. Berühren Sie keine dieser Bereiche, während Sie mit Ihrem Kochgeschirr umgehen. VERBRENNUNGSGEFAHR!

12. Seien Sie vorsichtig, wenn Sie die Backofentür öffnen. Kommen Sie nicht in Kontakt mit den heißen Bereichen oder mit dem Dampf, der aus dem geöffneten Backofen entweicht. VERBRENNUNGSGEFAHR! VERBRÜHUNGSGEFAHR!

13. Benutzen Sie stets Backofenhandschuhe.
14. Das Gerät entspricht der gegenwärtigen europäischen Sicherheitsgesetzgebung. Wir möchten hierbei aber ausdrücklich betonen, dass diese Entsprechung nichts an der Tatsache ändert, dass die Oberflächen des Geräts während der Benutzung heiß werden und nach dem Ende der Benutzung noch Restwärme ausstrahlen.

HINWEIS!

1. Wenn Sie das Gerät bewegen, halten Sie es immer am unteren Ende fest und heben Sie es vorsichtig an. Halten Sie das Gerät dabei aufrecht.
2. Benutzen Sie niemals die Tür selbst zum Transport des Geräts, da Sie dadurch die Scharniere beschädigen.
3. Das Gerät muss von mindestens zwei Personen transportiert und angeschlossen werden.
4. Merken Sie sich die Positionen aller Teile des Geräts, wenn Sie es auspacken, für den Fall, es noch einmal einpacken und transportieren zu müssen.
5. Benutzen Sie das Gerät nicht, bevor alle dazugehörigen Teile sich ordnungsgemäß an ihren dafür vorgesehenen Stellen befinden.
6. Benutzen Sie den Boden, die Schubladen, die Türen etc. des Geräts niemals als Standfläche oder Stütze.
7. Die Belüftungsöffnungen des Geräts oder dessen Einbauvorrichtung (falls Ihr Gerät für einen Einbau geeignet ist) müssen immer frei und unbedeckt sein.
8. Stellen oder legen Sie keine schweren Gegenstände auf die geöffnete Backofentür und lehnen Sie sich nicht an die geöffnete Backofentür. Dadurch beschädigen Sie die Türscharniere.
9. Das Typenschild darf niemals unleserlich gemacht oder gar entfernt werden! Zuwiderhandlungen führen zum Garantieausschluss!

LESEN SIE DIESE ANLEITUNG GRÜNDLICH DURCH UND BEWAHREN SIE DIESE SICHER AUF.

2.1 Entpacken und Wahl des Standorts

1. Packen Sie das Gerät vorsichtig aus. Beachten Sie unbedingt die Hinweise zur Entsorgung des Geräts in dieser Bedienungsanleitung.
2. Das Gerät ist möglicherweise für den Transport mit Transportsicherungen geschützt. Entfernen Sie diese komplett. Benutzen Sie keine aggressiven Reinigungsmittel, um Reste der Transportsicherungen zu entfernen.
3. Überprüfen Sie vor dem Anschluss des Geräts, ob das Netzanschlusskabel oder das Gerät selbst keine Beschädigungen aufweisen.
4. Stellen Sie das Gerät nicht an einem Ort auf, an dem es mit Wasser oder Regen in Kontakt kommen kann, damit die Isolierungen der Elektrik keinen Schaden nehmen.
5. Stellen Sie das Gerät auf einem geraden, trockenen und festen Untergrund auf. Kontrollieren Sie mit einer Wasserwaage den ordnungsgemäßen Aufbau Ihres Geräts.
6. Entfernen Sie vor Inbetriebnahme sämtliches Verpackungsmaterial innerhalb und außerhalb des Backofens.
7. Das Typenschild befindet sich im Inneren des Geräts oder außen an der Rückwand.

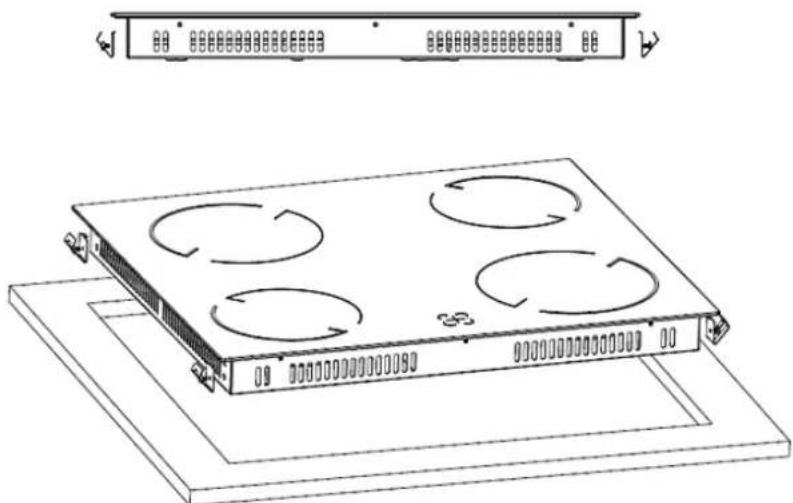

2.2 Einbau des Kochfeldes

1. Bereiten Sie die Einbauöffnung entsprechend der Angaben auf der folgenden Abbildung (s. unten Abb. 1) vor.

2. Passen Sie das Kochfeld in die Einbauvorrichtung ein. Das Kochfeld muss sich ordnungsgemäß und fest in der Einbauvorrichtung befinden. Die Dichtung muss ordnungsgemäß anliegen.

3. Befestigen Sie das Kochfeld mit den Klammern an der Einbauvorrichtung. Richten Sie dabei das Kochfeld waagerecht aus; beginnen Sie hierfür in der Mitte und fahren Sie in diagonaler Richtung fort, bis der Einbaurahmen sich fest an der Arbeitsplatte befindet.

4. Das Kochfeld muss immer gut belüftet sein. Lufteinlass und Luftauslass dürfen nicht blockiert sein.

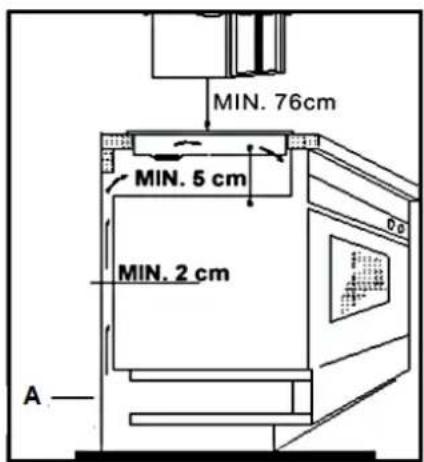

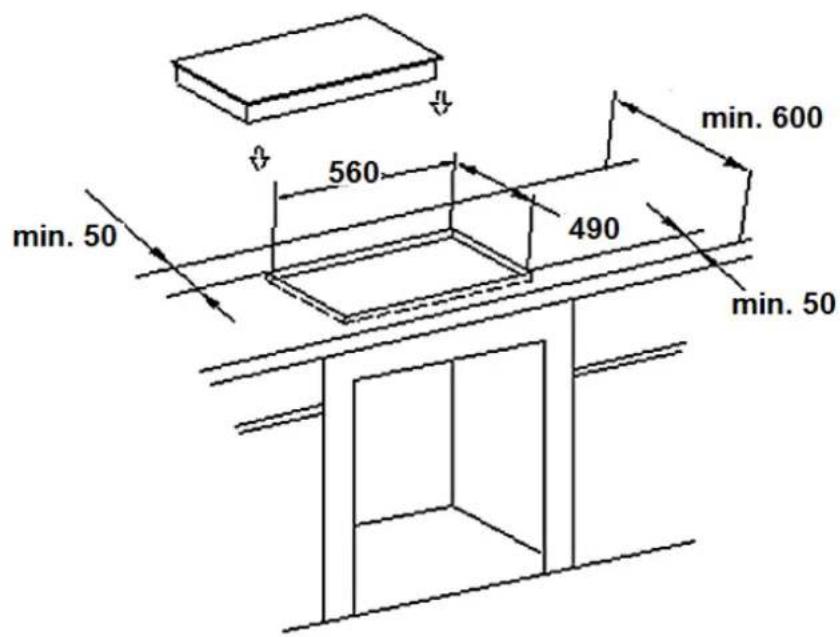

Abbildung 1:

Alle Abmessungen in Abb. 1 sind in Millimetern angegeben.

Der Sicherheitsabstand zwischen dem Kochfeld und einem sich darüber befindenden Hängeschrank muss mindestens 76 cm betragen.

A: Lufteinlass

2.3 Einbau des Backofens

⚠ GEFAHR! Das Gerät darf nur durch eine qualifizierte Fachkraft (Elektrotechniker/-in) an die Stromversorgung angeschlossen werden, welche die landesüblichen gesetzlichen Verordnungen und die Zusatzvorschriften der örtlichen Stromversorgungsunternehmen genau kennt und sorgfältig beachtet.

⚠️ GEFAHR! Alle elektrischen Arbeiten müssen von einer qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt werden. Es dürfen keine Änderungen oder willkürlichen Veränderungen an der Stromversorgung durchgeführt werden. Der Anschluss muss in Übereinstimmung mit den örtlich geltenden gesetzlichen Bestimmungen erfolgen.

1. Schalten Sie den Strom mittels der entsprechenden Sicherungen in Ihrem Haussicherungskasten ab.
2. Die Öffnung des Umbauschranks muss über die auf der folgenden Abbildung (s. unten Abb. 2) genannten Abmessungen verfügen.
3. Setzen Sie das Kochfeld ein.
4. Stellen Sie den Backofen in die Nähe der Einbauöffnung.
5. Schließen Sie den Backofen an das Stromnetz an.
6. Setzen Sie den Backofen zum Teil in die vorbereitete Öffnung ein. Verbinden Sie dann den Backofen mit dem Kochfeld. Die Verbindungsstecker am Ende der Kabelgruppe, die aus dem Kochfeld kommt, müssen mit den dazugehörigen Verbindungskupplungen am Bedienfeld des Backofens verbunden werden. Stellen Sie diese Verbindung entsprechend der farblich gekennzeichneten Vorgabe her, d.h. verbinden Sie ein schwarzes Verbindungsstecker nur mit einer Verbindungskupplung derselben Farbe. (schwarz in schwarz, usw.).
7. Das Gerät muss geerdet werden. Verbinden Sie das Erdungskabel des Kochfeldes (gelb-grün) mit der Erdungsklemme des Backofens (gekennzeichnet).
8. Beenden Sie den Einbau des Geräts und befestigen Sie den Backofen mit den 4 Schrauben (s. unten Abb. 3).

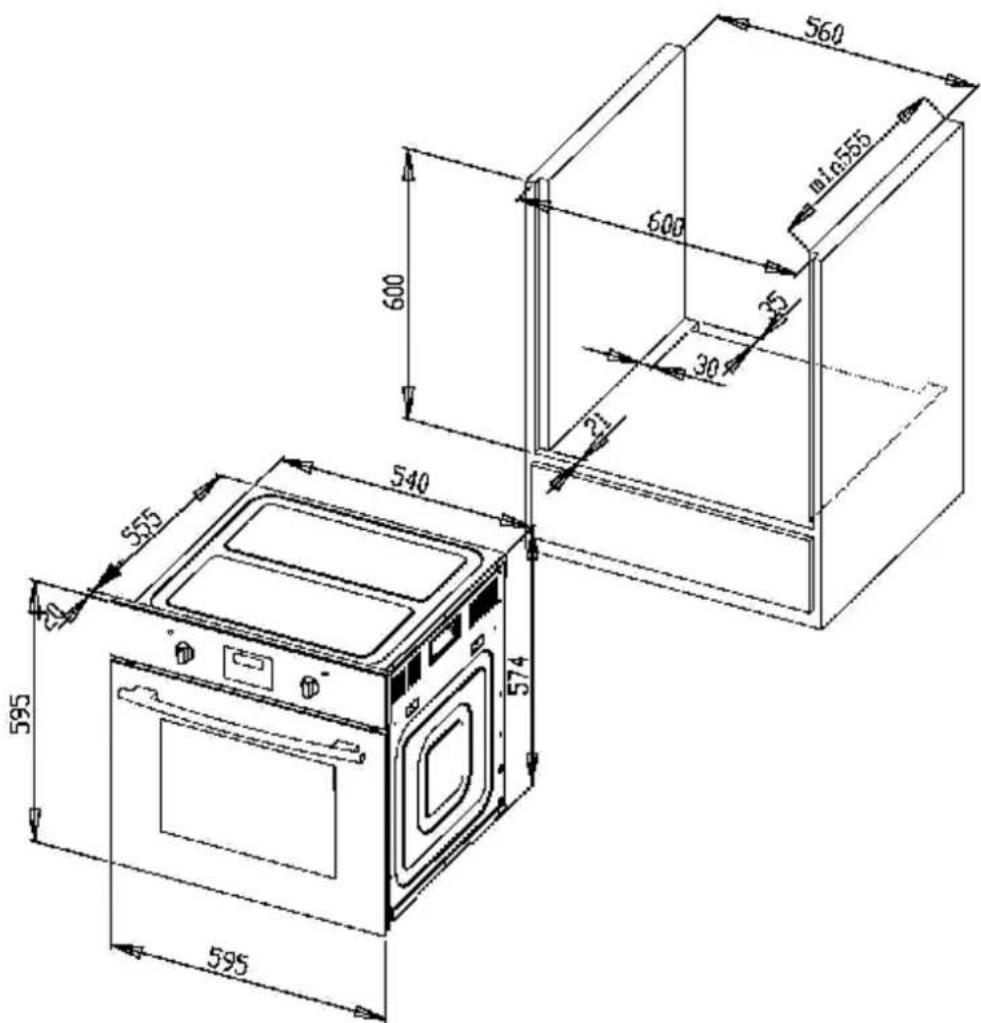

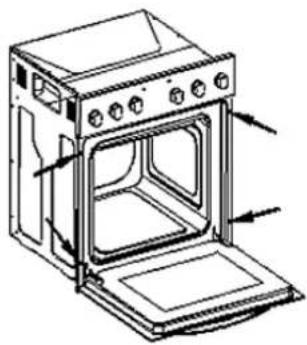

Abbildung 2:

Alle Abmessungen in Abb. 2 sind in Millimetern angegeben.

Abbildung 3:

2.4 Elektrischer Anschluss

⚠️ GEFAHR! Das Gerät darf nur durch eine qualifizierte Fachkraft (Elektrotechniker/-in), welche die landesüblichen gesetzlichen Verordnungen und die Zusatzvorschriften der örtlichen Stromversorgungsunternehmen genau kennt und sorgfältig beachtet, an die Stromversorgung angeschlossen werden.

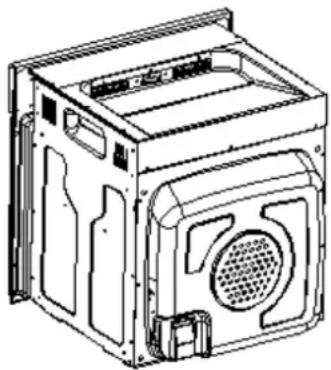

Hinweis für die qualifizierten Fachkraft (Elektrotechniker/-in):

Das Gerät ist für den Anschluss an 3-Phasen Wechselstrom (400 V 3N \~ 50 Hz) ausgelegt. Die Stromspannung der Heizelemente beträgt 230 V. Als Netzanschlussleitung muss ein entsprechend ausgelegter Leistungstyp unter Berücksichtigung der Anschlussart und Nennleistung des Geräts gewählt werden. Die Anschlussleitung muss mit einer Zugentlastungsvorrichtung befestigt werden. Der Schutzleiter muss an die entsprechend gekennzeichnete Klemme der Anschlussleiste angeschlossen werden. Der elektrische Anschluss des Geräts muss mit einem Notschalter, der im Notfall das gesamte Gerät vom Netz abschaltet, ausgestattet sein; der Abstand zwischen den Arbeitskontakten muss mindestens 3 mm betragen. Lesen Sie vor dem Anschluss des Geräts an die Stromversorgung die Anschlussbelegung auf dem unten abgebildeten Anschlussdiagramm und dem Typenschild.

Wenn die Netzsteckdose für den Benutzer nicht mehr zugänglich ist oder ein Festanschluss des Geräts erforderlich ist, muss bei der Installation eine Trennvorrichtung für jeden Pol eingebaut werden. Als Trennvorrichtung werden Schalter mit einer Kontaktöffnung von mindestens 3 mm bezeichnet. Dazu gehören LS-Schalter, Sicherungen und Schütze (EN 60335).

➢ Anschlussdose öffnen: Zum Entriegeln Schraubenzieher ansetzen (1) und leicht nach unten bewegen (2).

2.4.1 Anschlussdiagramm

Spannung der Heizelemente 230 V.

Bei sämtlichen Anschlussarten muss das Sicherheitskabel mit dem PE-Anschluss verbunden werden.

Empfohlene Art der Anschlussleitung.

➢ Bei 230 V Netz geerdeten 1-Phasen-Anschluss mit Betriebsnull.

1 ➤ Brücken verbinden die Klemmen 1 - 2 - 3 sowie Klemmen 4 - 5.

H05VV-F3G4

▶ Schutzleiter auf ⊕

➢ Bei 400 / 230 V Netz 2-Phasenanschluss mit Betriebsnull.

2 Brücken verbinden die Klemmen 2 - 3 und 4 - 5.

Schutzleiter auf

H05VV-F4G2,5

➢ Bei 400 / 230 V Netz 3-Phasenanschluss mit Betriebsnull.

3 ➤ Brücke verbindet 4 - 5, Phasenreihenfolge nach 1, 2 und 3, Null auf 4 - 5.

H05VV-F5G1,5

▶ Schutzleiter auf ⊕

L1=R, L2=S, L3=T

N= Anschluss Erde

PE= Schutzleiteranschluss

1. Der Hausstrom muss mit einem Sicherungsautomaten zur Notabschaltung des Geräts ausgestattet sein.
2. Das Gerät muss geerdet werden.
3. Die technischen Daten der elektrischen Versorgung müssen den auf dem Typenschild angegebenen Werten entsprechen.

2.5 Elektrischer Anschluss Kochfeld

Das Kochfeld arbeitet mit einer Stromspannung von 230 V AC. Die Stromversorgung wird über den Backofen durchgeführt. Führen Sie den Anschluss ordnungsgemäß entsprechend der folgenden Abbildung durch.

Kochfeld

Backofen

3. Bedienung

Lesen Sie die komplette Bedienungsanleitung, bevor Sie das Gerät erstmalig in Betrieb nehmen. Beachten Sie hierbei besonders die Sicherheits- und Warnhinweise!

3.1 Vor der ersten Benutzung

1. Entfernen Sie sämtliche Verpackungsmaterialien.
2. Reinigen Sie den Backofeninnenraum von dem aufgetragenen Schutzmittel.
3. Nehmen Sie die Ausstattungselemente heraus (Blech etc.) und reinigen Sie diese mit warmem Wasser und etwas Spülmittel.
4. Schalten Sie die Raumbelüftung ein oder öffnen Sie das Fenster.
5. Lassen Sie den Backofen auf 250 °C für 30 Minuten laufen. Entfernen Sie anschließend Verunreinigungen und säubern Sie den Innenraum. Hierbei kann es für etwa 15 Minuten zu einer leichten Rauchentwicklung und zur Freisetzung von Geruch kommen. Dies ist ein normaler Betriebsvorgang, der durch eine Schutzimprägnierung gegen Korrosionsschäden während des Transports verursacht wird.

HINWEIS! Reinigen Sie den Innenraum des Backofens nur mit etwas warmem Wasser und Spülmittel.

3.2 Bedienfeld / Kochfeld / Display

3.2.1 Bedienfeld / Vorderansicht

1 BETRIEBSANZEIGE für das KOCHFELD (grün)
2 Drehschalter für das KOCHFELD HINTEN LINKS
3 Drchschalter für das KOCHFELD VORNE LINKS
4 Drehschalter für die FUNKTIONSWAHL des Backofens
5 LED Display / Timer
6 Drehschalter für die TEMPERATURKONTROLLE des Backofens
7 Drchschalter für das KOCHFELD VORNE RECHTS
8 Drehschalter für das KOCHFELD HINTEN RECHTS

3.2.2 Kochfeld / Kochzonen

10 GLASKERAMIK - KOCHFELD

11 RESTWÄRMEANZEIGE

∅ 165 mm / 1100 W // ∅ 270 mm / 2000 W

einschließlich ovaler Kochzone

B ∅ 140 mm / 1200 W

C ∅ 140 mm / 1200 W

D ∅ 120 mm / 700 W // ∅ 180 / 1700 W

einschließlich Zweifach-Kochzone

3.2.3 Display

Das Display zeigt die aktuelle Uhrzeit.
Das Display dient außerdem zur Programmierung des Backofens, des Timers und zur Zeiteinstellung.

1	ANZEIGE der eingestellten BACKOFENFUNKTION (Heißluft, Grill, automatische Kochprogramme etc.)
2		ANZEIGE DER ZEIT:➢ Stunden, Minuten und Sekunden (Sekunden: dargestellt durch das Dezimalpunktsymbol).
3&6	ANZEIGE welcher Modus gerade eingestellt wird
4		ANZEIGE:➢ Einstellung « TIMER » (Zeitwächter) ausgewählt.
5		ANZEIGE:➢ Einstellung « UHRZEIT / SYSTEMZEIT » ausgewählt.
7&8	ANZEIGE welcher Modus gerade eingestellt wird
9		ANZEIGE:➢ Einstellung « ENDE DER KOCH-, BACKZEIT » ausgewählt
10		ANZEIGE:➢ Einstellung « DAUER DER KOCH-, BACKZEIT » ausgewählt.
11		ANZEIGE DER EINGESTELLTEN TEMPERATUR in ^oC ODERANZEIGE DES AUSGEWÄHLTEN AUTOMATISCHEN PROGRAMMS (P - 1 bis P - 4).
12		SYMBOL der TEMPERATUREINHEIT: « ^oC »
13		ANZEIGE:➢ « KINDERSICHERUNG » aktiviert.

3.3 Benutzung des Kochfeldes

⚠️ WARNING! Berühren Sie niemals die Kochzonen / Kochplatten solange die Restwärmeanzeige nicht erloschen ist. VERBRENNUNGSGEFAHR!

Stellen Sie das Kochgeschirr mitten auf eine Kochzone, und bewegen Sie den entsprechenden Drehschalter mit und gegen den Uhrzeigersinn, um das Kochfeld einzuschalten.
Bewegen Sie nach Beendigung des Kochvorgangs den Drehschalter auf die Position oder 0 ^1 . Die entsprechende Kochzone heizt nun nicht mehr.

3.3.1 Aktivieren der flexiblen Kochzonen

1. Um die ovale bzw. die Zweifach-Kochzone (A / D // s. Kapitel 3.2.2 KOCHFELD / KOCHZONEN) zu aktivieren, drehen Sie den entsprechenden Drehschalter im Uhrzeigersinn auf das Symbol (s. Abb. oben).
2. Drehen Sie danach den Drehschalter auf die gewünschte Leistungseinstellung (1 / 2 / 3 / 4 / 5 oder 6).
3. Um die flexiblen Kochzonen zu deaktivieren, drehen Sie den entsprechenden Drehschalter auf die Position -AUS- • / 0. Die Kochzonen werden ausgeschaltet.

3.3.2 Geeignetes Kochgeschirr

i Verwenden Sie nur Kochgeschirr, das einen für Glaskeramik geeigneten Boden aufweist.
- Verwenden Sie kein Kochgeschirr mit zackigen oder scharfen Kanten und rauen oder gekrümmten Böden.

Der Boden Ihres Kochgeschirrs sollte gerade sein, flach auf der Glaskeramik aufliegen und denselben Durchmesser wie die ausgewählte Kochzone aufweisen. Zentrieren Sie das Kochgeschirr immer auf der Kochzone.

Heben Sie das Kochgeschirr immer an, wenn Sie es auf dem Kochfeld bewegen. Schieben Sie es nicht über die Glaskeramik, da Sie diese ansonsten verkratzen können.

3.4 Benutzung des Backofens

⚠ VORSICHT! Die inneren Bestandteile des Backofens werden sehr heiß. Berühren Sie keine dieser Bereiche, während Sie mit Ihrem Kochgeschirr umgehen. VERBRENNUNGSGEFAHR!

⚠ VORSICHT! Seien Sie vorsichtig, wenn Sie die Backofentür öffnen. Kommen Sie nicht in Kontakt mit den heißen Bereichen oder mit dem Dampf, der aus dem geöffneten Backofen entweicht. VERBRENNUNGSGEFAHR! VERBRÜHUNGSGEFAHR!

⚠ VORSICHT! Benutzen Sie stets Backofenhandschuhe.

Für einen sicheren Betrieb des Geräts ist die ordnungsgemäße Positionierung der Einschubelemente erforderlich, damit bei deren Entnahme kein heißes Koch-/Backgut oder Kochgeschirr herausfallen kann.

i Wenn Sie das Gerät zum ersten Mal an die Stromversorgung anschließen, blinken die Zahlen auf dem Display.

i Bevor Sie die Uhrzeit einstellen können bzw. eine Backofenfunktion oder eine Backofentemperatur auswählen können, müssen Sie den manuellen Betriebsmodus des Backofens aktivieren (s. Kapitel 3.4.2 MANUELLER BETRIEBSMODUS).

3.4.1 Allgemeine Bedienung des Backofens

Die Benutzung des Backofens wird durch die Bedientasten und die Drehknöpfe für die BACKOFENFUNKTIONEN und die ZEIT- UND TEMPERATUREINSTELLUNG (A / B) kontrolliert; s. Kapitel 3.2 BEDIENFELD.

Dreizehn verschiedene Backofenfunktionen inkl. 4 automatischer Programme (P - 1 / P - 2 / P - 3 / P - 4) sind wählbar; s. Kapitel 4.7 BACKOFENFUNKTIONEN UND AUTOMATISCHE PROGRAMME (P).

Die Temperaturen der Backofenfunktionen sind von 0 °C bis 250 °C individuell einstellbar. Die Temperaturen der automatischen Programme sind werkseitig voreingestellt und können nicht verändert werden; siehe auch Kapitel 4.7 BACKOFENFUNKTIONEN UND AUTOMATISCHE PROGRAMME (P).

Wenn die Temperatur innerhalb des Backofens die eingestellte Temperatur beinahe erreicht hat, ertönt für 2 Sekunden ein akustisches Signal.

Falls die Temperatur innerhalb des Backofens 30°C unterschreitet, zeigt die Temperaturanzeige des Displays « LO » an.

Nachdem der Backofen ca. 15 Minuten in Betrieb ist, beginnt der Lüfter zu arbeiten. Der Lüfter des Backofens läuft nach Betriebsende noch einige Zeit weiter (ca. 35 Minuten), auch wenn das Gerät selbst ausgeschaltet ist. Der Lüfter

schaltet sich automatisch aus, wenn die Innentemperatur des Backofens 100 °C unterschreitet.

i Das Gerät ist mit einem 24 h Display ausgestattet.

HINWEISE BEZÜGLICH DER AUTOMATISCHEN PROGRAMME:

Das Gerät ist mit drei automatischen Grillprogrammen (P - 1 / P - 2 / P - 3) und mit einem automatischen Reinigungsprogramm ausgestattet (P - 4); Beschreibung der Programme: siehe Kapitel 4.7 BACKOFENFUNKTIONEN UND AUTOMATISCHE PROGRAMME (P).
i Die werkseitig voreingestellte jeweilige Dauer der Grillzeit der Programme P-1, P-2 und P-3 kann individuell verändert werden. Die werkseitig voreingestellten Temperaturen dieser Programme können nicht verändert werden.
i Die werkseitig voreingestellte Zeitdauer und voreingestellte Temperatur des Reinigungsprogramms P - 4 können nicht verändert werden.
Im STANDBY - MODUS zeigt das Display die eingestellte Uhrzeit / Systemzeit an und die Anzeige « UHRZEIT / SYSTEMZEIT » leuchtet (s. Abb. unten).

12:00

©

i Nach ca. 5 Minuten, ohne weitere Betätigung der Tasten, wird der Backofen automatisch ausgeschaltet und das Display erlischt.
Wenn der Backofen ausgeschaltet ist, drücken Sie eine beliebige Taste oder betätigen Sie den Drehknopf für die BACKOFENFUNKTIONEN (A), um das Gerät wieder in den STANDBY -MODUS zu setzen.

3.4.2 Manueller Betriebsmodus

i Bevor Sie die Uhrzeit einstellen können bzw. eine Backofenfunktion oder eine Backofentemperatur auswählen können, müssen Sie den manuellen Betriebsmodus aktivieren.

i Beschreibung der jeweiligen Nummerierungen (s. unten, z.B. (6) / (2) / etc.): s. Kapitel 3.2.4 DISPLAY
1. Um den manuellen Betriebsmodus zu aktivieren, drücken Sie die Programmtaste / Manuell-Taste (6) für 3 Sekunden.
2. Die Betriebsanzeige "BACKOFEN IN VERWENDUNG" (2) auf dem Display leuchtet auf.
3. Der manuelle Betriebsmodus des Backofens ist aktiviert.

3.4.3 Einstellung der Uhrzeit

i Bevor Sie den Backofen generell benutzen können, müssen Sie die Uhrzeit / Systemzeit einstellen.

1. Der Backofen muss sich im STANDBY - MODUS befinden. Wenn der Backofen ausgeschaltet ist, drücken Sie eine beliebige Taste oder betätigen Sie den Drehknopf für die BACKOFENFUNKTIONEN, um das Gerät in den STANDBY - MODUS zu setzen. Im STANDBY - MODUS zeigt das Display die Uhrzeit / Systemzeit an und die Anzeige « UHRZEIT / SYSTEMZEIT ② » leuchtet.

2. Drücken Sie die Taste « ZEIT » einmal, um den Einstellungsmodus der Uhrzeit / Systemzeit zu aktivieren.

3. Auf dem Display leuchtet die Stundenanzeige « h » auf und der Stundenwert der Zeitanzeige « 88: » blinkt einmal pro Sekunde.

4. Drehen Sie den Drehknopf « TEMPERATUR / ZEIT - √e + », um den Stundenwert (0 - 23) der aktuellen Uhrzeit einzustellen. Bitte beachten Sie, dass das Gerät mit einem 24 h Display ausgestattet ist.

5. Drücken Sie dann die Taste « ZEIT » noch einmal, um in die Minuteneinstellung zu wechseln.

6. Auf dem Display leuchtet die Minutenanzeige « min » auf und der Minutenwert der Zeitanzeige « :88 » blinkt.

7. Drchen Sie den Drehknopf « TEMPERATUR / ZEIT - + », um den Minutenwert (0 - 59) der aktuellen Uhrzeit einzustellen.

8. Drücken Sie dann die Taste « ZEIT » erneut, um die Einstellung zu bestätigen; die Anzeigen « h » bzw. « min » erlöschen.

9. Die Uhrzeit / Systemzeit ist eingestellt und das Dezimalpunktsymbol blinkt nun einmal pro Sekunde.

Falls die Zeiteinstellung nicht innerhalb von 10 Sekunden bestätigt wird, vervollständigt das Gerät die Uhrzeit und wechselt automatisch in den

STANDBY - MODUS. Vergewissern Sie sich, dass die eingestellte Uhrzeit / Systemzeit der aktuellen Uhrzeit entspricht!

Falls die Uhrzeit / Systemzeit nicht innerhalb von 20 Sekunden nach Anschluss des Gerätes an die Stromversorgung eingestellt wird, wird die Uhrzeit / Systemzeit auf die voreingestellte Zeit (12:00) eingestellt und das Gerät wechselt automatisch in den STANDBY - MODUS. Bitte beachten Sie: Stellen Sie in diesem Fall sobald wie möglich die aktuelle Uhrzeit / Systemzeit ein.
Wenn Sie Taste « PAUSE / LÖSCHEN 11 » einmal drücken, während Sie die Uhrzeit / Systemzeit einstellen, wird die aktuelle Einstellung gelöscht und das Gerät wechselt direkt in den STANDBY - MODUS.

3.4.4 Standby Modus

Im STANDBY - MODUS zeigt das Display die eingestellte Uhrzeit / Systemzeit an und die Anzeige « UHRZEIT / SYSTEMZEIT » leuchtet (s. Abb. unten).

i Nach ca. 5 Minuten, ohne weitere Betätigung der Tasten, wird der Backofen automatisch ausgeschaltet und das Display erlischt.
Wenn der Backofen ausgeschaltet ist, drücken Sie eine beliebige Taste oder betätigen Sie den Drehknopf für die BACKOFENFUNKTIONEN (A), um das Gerät wieder in den STANDBY -MODUS zu setzen.

3.4.5 Einstellung der Uhrzeit

i Bevor Sie den Backofen generell benutzen können, müssen Sie die Uhrzeit / Systemzeit einstellen.

1. Der Backofen muss sich im STANDBY - MODUS befinden. Wenn der Backofen ausgeschaltet ist, drücken Sie eine beliebige Taste oder betätigen Sie den Drehknopf für die BACKOFENFUNKTIONEN, um das Gerät in den STANDBY - MODUS zu setzen. Im STANDBY - MODUS zeigt das Display die

Uhrzeit / Systemzeit an und die Anzeige « UHRZEIT / SYSTEMZEIT ② » leuchtet.

1. Drücken Sie die Taste « ZEIT » einmal, um den Einstellungsmodus der Uhrzeit / Systemzeit zu aktivieren.

2. Auf dem Display leuchtet die Stundenanzeige « h » auf und der Stundenwert der Zeitanzeige « »blinkt einmal pro Sekunde.

3. Drehen Sie den Drehknopf « TEMPERATUR / ZEIT - √c + », um den Stundenwert (0 - 23) der aktuellen Uhrzeit einzustellen. Bitte beachten Sie, dass das Gerät mit einem 24 h Display ausgestattet ist.

4. Drücken Sie dann die Taste « ZEIT » noch einmal, um in die Minuteneinstellung zu wechseln.

5. Auf dem Display leuchtet die Minutenanzeige « min » auf und der Minutenwert der Zeitanzeige « :88 blinkt.

6. Drehen Sie den Drehknopf « TEMPERATUR / ZEIT - 2c + », um den Minutenwert (0 - 59) der aktuellen Uhrzeit einzustellen.

7. Drücken Sie dann die Taste « ZEIT » erneut, um die Einstellung zu bestätigen; die Anzeigen « h » bzw. « min » erlöschen.

8. Die Uhrzeit / Systemzeit ist eingestellt und das Dezimalpunktsymbol blinkt nun einmal pro Sekunde.

Falls die Zeiteinstellung nicht innerhalb von 10 Sekunden bestätigt wird, vervollständigt das Gerät die Uhrzeit und wechselt automatisch in den STANDBY-MODUS. Vergewissern Sie sich, dass die eingestellte Uhrzeit / Systemzeit der aktuellen Uhrzeit entspricht!

Falls die Uhrzeit / Systemzeit nicht innerhalb von 20 Sekunden nach Anschluss des Gerätes an die Stromversorgung eingestellt wird, wird die Uhrzeit / Systemzeit auf die voreingestellte Zeit (12:00) eingestellt und das Gerät wechselt automatisch in den STANDBY - MODUS. Bitte beachten Sie: Stellen Sie in diesem Fall sobald wie möglich die aktuelle Uhrzeit / Systemzeit ein.

Wenn Sie Taste « PAUSE / LÖSCHEN 11 » einmal drücken, während Sie die Uhrzeit / Systemzeit einstellen, wird die aktuelle Einstellung gelöscht und das Gerät wechselt direkt in den STANDBY - MODUS.

4.3 Programmierung des Backofens

Der TIMER dient als Zeitmesser und zählt die eingestellte Zeit (Countdown-Zeit) ab.

i Die maximal einstellbare Countdown-Zeit beträgt 23 Stunden und 59 Minuten.

EINSTELLEN DES TIMERS (ZEITWÄCHTER)

1. Der Backofen muss sich im STANDBY - MODUS befinden. Wenn der Backofen ausgeschaltet ist, drücken Sie eine beliebige Taste oder betätigen Sie den Drchknopf für die BACKOFENFUNKTIONEN, um das Gerät in den STANDBY - MODUS zu setzen.
2. Im STANDBY - MODUS zeigt das Display die eingestellte Uhrzeit / Systemzeit an und die Anzeige « UHRZEIT / SYSTEMZEIT ☐ » leuchtet.
3. Drücken Sie die Taste « TIMER / PARAMETER △», um die Einstellung des TIMERS zu aktivieren.
4. Der Stundenwert der Zeitanzeige « 88: » blinkt, der Minutenwert « :88 » leuchtet dauerhaft und die Anzeige des TIMERS « ♠leuchtet auf.
5. Drehen Sie den Drehknopf « TEMPERATUR / ZEIT - _c + », um den Stundenwert (0 - 23) des TIMERS einzustellen. Bitte beachten Sie, dass das Gerät mit einem 24 h Display ausgestattet ist.
6. Wenn Sie den gewünschten Stundenwert eingestellt haben, drücken Sie die Taste « TIMER / PARAMETER △ » noch einmal, um in die Minuteneinstellung zu wechseln.
7. Nun blinkt der Minutenwert der Zeitanzeige «:88» und der Stundenwert « 88: » leuchtet dauerhaft.
8. Drehen Sie den Drchknopf « TEMPERATUR / ZEIT - + », um den Minutenwert (0 - 59) des TIMERS einzustellen.
9. Wenn Sie den gewünschten Minutenwert eingestellt haben, drücken Sie die Taste « START ▶I », um die Einstellung des TIMERS (Countdown-Zeit) zu bestätigen.

10. Der Countdown startet; das Dezimalpunktsymbol blinkt und die Anzeige des TIMERS « leuchtet.

11. Wenn die eingestellte Zeit abgelaufen, ist ertönt ein akustisches Signal einmal pro Sekunde und die Anzeige des TIMERS « 🍴 » blinkt.

12. Das akustische Signal endet automatisch nach ca. 1 Minute. Sie können das akustische und optische Signal (« ») aber auch durch Drücken einer beliebigen Taste auf dem Display ausschalten.

i Die Anzeige des TIMERS « 🍴 » leuchtet dauerhaft, solange der Countdown aktiv ist. Nach Ablauf der eingestellten Zeit blinkt die Anzeige.

⚠️ WARNUNG! Bei o.g. Verwendung wird der Backofen nach Ablauf der gewählten Zeitspanne nicht automatisch abgeschaltet.

4.3.1 Dauer der Koch-, Backzeit einstellen

Mit dieser Funktion können Sie eine COUNTDOWN-ZEIT einstellen, bei der nach Ablauf der Zeit der Backofen automatisch ausgeschaltet wird (DAUER DER KOCH, -BACKZEIT).

DAUER DER KOCH- / BACKZEIT EINSTELLEN

Die Maximaleinstellbare Backzeit beträgt 0-10 Stunden. Dazwischen sind sämtliche Zeiten frei wählbar.

Sollte dieser Contdown beendet sein, geht das Gerät automatisch wieder in die Grundeinstellung. Es ertönt zusätzlich ein akkustisches Signal. Das Akkustische Signal kann durch einen beliebigen Knopf gestoppt werden.

Power-On (Einschalten)

Schließen Sie Ihr Gerät an das Stromnetz an. Alle Anzeigelampen der Anzeigetafel leuchten 1 Sekunde lang auf und gehen dann in den Zustand zum Einstellen der Uhrzeit über. Die Standardzeit zeigt 12:00, die Stunde „12“ blinkt, das Systemuhr-Einstellungssymbol „“ blinkt und das Systemuhr-Symbol „“ ist immer eingeschaltet. Die Uhr kann zu diesem Zeitpunkt eingegeben werden. Weitere Informationen finden Sie unter Uhreinstellungsanforderungen.

Nach 10s ohne Bedienung geht der Ofen in die Minuteneinstellung über. "Innerhalb von 10 Sekunden ohne Betätigung der Minuteneinstellung wechselt der Backofen automatisch in den Standby-Modus."

Die Systemuhr wird immer im Standby-Zustand angezeigt. (Der Anzeigeeffekt ist in Abbildung 3 dargestellt.)

Standby Modus

4.3.2 Automatische Koch- / Backfunktion

Mit dieser Funktion können Sie die Dauer der Koch-, Backzeit einstellen und gleichzeitig die Uhrzeit auswählen, an der der Backofen automatisch ausgeschaltet werden soll.

i Die maximal einstellbare Koch-, Backdauer beträgt 150 Minuten (2 ½ h).

i Die maximal einstellbare Uhrzeit für das Ende der Koch-, Backzeit muss innerhalb 23 Stunden und 59 Minuten ab der angezeigten Uhrzeit liegen.

EINSTELLEN DER AUTOMATISCHEN KOCH- / BACKFUNKTION

1. Der Backofen muss sich im Standby - Modus befinden. Wenn der Backofen ausgeschaltet ist, drücken Sie eine beliebige Taste oder betätigen Sie den Drehknopf für die BACKOFENFUNKTIONEN, um das Gerät in den Standby - Modus zu setzen.

2. Im Standby - Modus zeigt das Display die eingestellte Uhrzeit / Systemzeit an und die Anzeige « Uhrzeit / Systemzeit ♦ leuchtet.

3. Stellen Sie das Koch-/Backgut in den Backofen und schließen Sie die Tür ordnungsgemäß.

4. Drehen Sie den Drehknopf für die BACKOFENFUNKTIONEN « 📄 », bis die gewünschte Backofenfunktion auf dem Display angezeigt wird; siehe Kapitel 4.7 BACKOFENFUNKTIONEN UND AUTOMATISCHE PROGRAMME (P).

i Abhängig von der gewählten Backofenfunktion, zeigt die ZEITANZEIGE « 88:88 » die voreingestellte Zeit, und die TEMPERATURANZEIGE « 888 » zeigt die voreingestellte Temperatur der gewählten Funktion an.

Falls Sie die Backofenfunktion 9 « Eco / □» auswählen, zeigt die Zeitanzeige « Eco » an.

1. Um die Temperatureinstellung zu aktivieren, drücken Sie die Taste « Timer / Parameter , bis die Temperaturanzeige « » und das Symbol « blinken.

2. Um die Temperatur einzustellen, drehen Sie den Drehknopf « TEMPERATUR / ZEIT », bis die gewünschte Temperatur auf der Températuranzeige « 888 angezeigt wird.

3. Um die Einstellung der Countdown-Zeit (Dauer der Koch-, Backzeit) zu aktivieren, drücken Sie die Taste « Timer / Parameter ☐», bis die Zeitanzeige « 88:88 » und die Anzeige « Dauer der Kochzeit → » blinken.

4. Um die Countdown-Zeit (Dauer der Koch-, Backzeit) einzustellen, drehen Sie den Drehknopf « TEMPERATUR / ZEIT - 12+ », bis die gewünschte Koch-, Backzeitdauer auf der Zeitanzeige « 88:88 » angezeigt wird.

5. Drücken Sie nun die Taste « ZEIT » einmal, um die Einstellung « ENDE DER KOCHZEIT » zu aktivieren.

6. Die Anzeige « ENDE DER KOCH-, BACKZEIT » und der Stundenwert der Zeitanzeige « 88: » blinken.

7. Drehen Sie den Drehknopf « TEMPERATUR / ZEIT - √e + », um den Stundenwert (0 - 23) der gewünschten Uhrzeit einzustellen, an der Kochvorgang beendet und der Backofen automatisch ausgeschaltet werden soll (Ende der Koch- / Backzeit). Bitte beachten Sie, dass das Gerät mit einem 24 h Display ausgestattet ist.

8. Drücken Sie dann die Taste « ZEIT » noch einmal, um in die Minutencinstellung zu wechseln.

9. Auf dem Display blinkt der Minutenwert der Zeitanzeige « :88 ».

10. Drehen Sie den Drehknopf « TEMPERATUR / ZEIT - _c + , um den Minutenwert (0 - 59) der gewünschten Uhrzeit einzustellen, an der Kochvorgang beendet und der Backofen automatsch ausgeschaltet werden soll.

Drücken Sie die Taste « ZEIT » wiederholt, um zwischen Stunden- und Minutencinstellung zu wechseln.

1. Wenn die gewünschte Uhrzeit auf dem Display angezeigt wird, drücken Sie innerhalb von 10 Sekunden die Taste « START », um die Einstellungen zu speichern.

2. Auf dem Display werden folgende Symbole angezeigt (als Beispiel siehe auch Abb. unten):

a) Die gewählte Backofenfunktion wird angezeigt (1 / s. Abb. unten).

b) Die Anzeige « ENDE DER KOCH-, BACKZEIT » leuchtet (3).

c) Die Anzeige « UHRZEIT / SYSTEMZEIT Ⓜ » leuchtet (9).

d) Die Zeitanzeige « 88:88 » zeigt die aktuelle Uhrzeit / Systemzeit; (4 / hier als Beispiel: 12:48 Uhr).

e) Die Temperaturanzeige « 888 » zeigt die voreingestellte oder selbst gewählte Temperatur (7); falls Sie ein automatisches Programm eingestellt haben, zeigt die Temperaturanzeige das ausgewählte Programm an (P - 1, P - 2 etc.).

MANUELLE BACKOFENFUNKTION EINGESTELLT:

AUTOMATSCHES PROGRAMM P - 1 EINGESTELLT:

1. Der Koch- / Backvorgang (Arbeitsmodus) startet zu der berechneten Uhrzeit.

i Wenn die Temperatur innerhalb des Backofens die eingestellte Temperatur beinahe erreicht hat, ertönt für 2 Sekunden ein akustisches Signal.

1. Wenn die eingestellte Zeit abgelaufen ist, ertönt 10-mal ein akustisches Signal, der Backofen wird automatisch abgeschaltet und wechselt in den STANDBY - MODUS.

2. Der Lüfter des Backofens läuft nach Betriebsende noch einige Zeit weiter, auch wenn das Gerät selbst ausgeschaltet ist.

Der Lüfter des Backofens schaltet sich automatisch aus, wenn die Innentemperatur des Backofens 100 °C unterschreitet.

Falls die Temperatur innerhalb des Backofens 30°C unterschreitet, zeigt die Temperaturanzeige des Displays « LO » an.

Falls Sie keine Temperatur oder keine Koch-, Backzeitdauer einstellen oder nach dem Einstellen die Taste « START ▶» nicht innerhalb von 10 Sekunden drücken, wechselt das Gerät automatisch in den STANDBY - MODUS.

Drücken Sie die Taste « PAUSE / LÖSCHEN 11» einmal, um den Kochvorgang zu pausieren. Die Anzeige der Temperatur und der Zeit blinken. Drücken Sie die Taste « START 12 um den Kochvorgang fortzusetzen.

BEISPIEL:

Es ist 8:00 Uhr. Sie möchten Koch- / Backgut für 2 Stunden garen. Um 13:00 Uhr soll die Koch- / Backzeit enden.

Zum Einstellen des Programms gehen Sie bitte wie oben unter « EINSTELLEN DER AUTOMATISCHEN KOCH- / BACKFUNKTION » beschrieben vor:

1. Stellen Sie die Dauer der Koch- / Backzeit auf 2 Stunden.

2. Stellen Sie das Ende der Koch- / Backzeit ein: 13:00 Uhr.

3. Der berechnete Kochvorgang beginnt um 11:00 Uhr.

4. Um 13:00 Uhr wird der Backofen automatisch abgeschaltet und wechselt in den STANDBY - MODUS.

4.3.3 Löschen der Programmierungen

LÖSCHEN DES TIMERS (ZEITWÄCHTER)

Wenn Sie Taste « PAUSE / LÖSCHEN 11 » einmal drücken, während Sie den Timer einstellen, wird die aktuelle Einstellung gelöscht und das Gerät wechselt in den STANDBY - MODUS.

ODER

Wenn der Timer in Betrieb ist, drücken und halten Sie die Taste « PAUSE / LÖSCHEN Ⅱ» für einige Sekunden. Die Timer - Funktion wird gelöscht und das Gerät wechselt in den STANDBY - MODUS.

DAUER DER KOCH- UND BACKZEIT LÖSCHEN:

Wenn Sie nach Beendigung der Einstellungen die Taste « PAUSE / LÖSCHEN 11 » drücken, bevor Sie die Taste « START ▶» drücken, werden die Einstellungen gelöscht und das Gerät wechselt in den STANDBY - MODUS.

ODER

Wenn sich der Backofen im Arbeitsmodus befindet, drücken Sie die Taste « PAUSE / LÖSCHEN 11 » 2-mal (1-mal drücken = Pause / 2-mal drücken = Löschen), um den Kochvorgang abzubrechen und die Einstellungen zu löschen. Das Gerät wechselt in den STANDBY - MODUS.

LÖSCHEN DER AUTOMATISCHEN KOCH- UND BACKFUNKTION

Wenn Sie nach Beendigung der Einstellungen die Taste « PAUSE / LÖSCHEN 11 » drücken, bevor Sie die Taste « START ▶ 1» drücken, werden die Einstellungen gelöscht und das Gerät wechselt in den STANDBY - MODUS.

ODER

➢ Wenn sich der Backofen im Arbeitsmodus befindet, drücken Sie die Taste « PAUSE / LÖSCHEN Ⅱ» 2-mal (1-mal drücken: Pause / 2-mal drücken:

Löschen), um den Kochvorgang abzubrechen und die Einstellungen zu löschen. Das Gerät wechselt in den STANDBY - MODUS.

Das Gerät ist mit einem automatischen Reinigungsprogramm ausgestattet, welches Ihnen die Reinigung des Backofeninnenraums erleichtert.

REINIGUNGSPROGRAMM: « HYDRO CLEAN » (P - 4) - REINIGUNG DES BACKOFENS MIT WASSERDAMPF-

i Die ZEITDAUER und die TEMPERATUR des Reinigungsprogramms sind werkseitig voreingestellt und können nicht verändert werden.

1. Der Backofen muss sich im Standby - Modus befinden. Wenn der Backofen ausgeschaltet ist, drücken Sie eine beliebige Taste oder betätigen Sie den Drehknopf für die BACKOFENFUNKTIONEN, um das Gerät in den Standby - Modus zu setzen.
2. Im Standby - Modus zeigt das Display die eingestellte Uhrzeit / Systemzeit an und die Anzeige « Uhrzeit / Systemzeit ♗leuchtet.
3. Füllen Sie 250 ml Wasser in die Tropfschale oder tiefe Backofenpfanne ^2 und platzieren Sie diese in einer niedrigen Einschubhöhe (zweite Schiene); s. Abb. unten.
4. Schließen Sie die Backofentür.

5. Drehen Sie den Drehknopf für die BACKOFENFUNKTIONEN « ☐», bis das Symbol für das Reinigungsprogramm ☐ (Funktion 13 / automatisches Programm P - 4; s. auch Kapitel 4.7) auf dem Display angezeigt wird.

6. Die Zeitanzeige « 88:88 » zeigt die für das Reinigungsprogramm P - 4 voreingestellte Zeitdauer und die Temperaturanzeige « 888 » zeigt das eingestellte Programm « P - 4 » an.

7. Drücken Sie innerhalb von 10 Sekunden die Taste « START ▶», um den Reinigungsprogramm zu starten.

8. Der Backofen ist in Betrieb.

9. Wenn die voreingestellte Zeit abgelaufen ist, ertönt 10-mal ein akustisches Signal, der Backofen wird automatisch abgeschaltet und wechselt in den STANDBY - MODUS.

10. Nach der Verwendung des Reinigungsprogramms: Lassen Sie den Backofen für die abschließende Reinigung erst vollständig abkühlen, bevor Sie die Backofentür öffnen. VERBRENNUNGSGEFAHR! VERLETZUNGSGEFAHR!

11. Öffnen Sie die Backofentür und wischen Sie das Innere des Backofens mit einem Tuch aus.

12. Falls nötig, reinigen Sie dann das Innere des Backofens zusätzlich noch mit warmem Wasser und ein wenig Spülmittel.

13. Wischen Sie nach der Reinigung das Innere des Backofens gründlich trocken.

Abb. ähnlich: Modikaonen sind möglich.

⚠️ WARNING! Benutzen Sie niemals einen Dampfreiniger STROMSCHLAGGEFAHR!

⚠️ WARNING! Nach der Verwendung des Reinigungsprogramms: Lassen Sie den Backofen für die abschließende Reinigung erst vollständig abkühlen, bevor Sie die Backofentür öffnen. VERBRENNUNGSGEFAHR! VERLETZUNGS-GEFAHR!

HINWEIS! Benutzen Sie dieses Programm ausschließlich zur Reinigung des Backofens.

4.5 Kindersicherung

Der Backofen ist mit einer KINDERSICHERUNG ausgestattet.

i Sie können das Bedienfeld des Backofens sperren, um diesen gegen unbeabsichtigte Benutzung als auch gegen die Benutzung durch Kinder zu sichern.

i Die Kindersicherung kann sowohl im STANDBY-MODUS als auch im ARBEITSMODUS (Backofen in Betrieb) aktiviert werden.

AKTIVIERUNG DER KINDERSICHERUNG

1. Drücken und halten Sie die Tasten « PAUSE / LÖSCHEN Ⅱ» und « START ▶ Ⅲ » gleichzeitig für ca. 3 Sekunden.

2. Es ertönt ein längeres akustisches Signal und die Anzeige der Kindersicherung « » leuchtet auf.

3. Die Kindersicherung ist aktiviert.

Falls Sie bei aktivierter Kindersicherung Einstellungen am Backofen vornehmen möchten (z.B. die Programmierung löschen etc.), müssen Sie die Kindersicherung zuerst deaktivieren (s.u.).

DEAKTIVIERUNG DER KINDERSICHERUNG

1. Drücken und halten Sie die Tasten « PAUSE / LÖSCHEN » und « START ▶ » gleichzeitig für ca. 3 Sekunden.
2. Es ertönt ein längeres akustisches Signal und die Anzeige der Kindersicherung « »erflischt.
3. Die Kindersicherung ist deaktiviert.

HINWEIS! Wenn die Kindersicherung aktiviert ist, sind alle Tasten und Drehknöpfe des Bedienfelds außer Funktion gesetzt; außer den Tasten, die für die Deaktivierung der Kindersicherung nötig sind: ▶+□□ (gleichzeitig drücken).

ABFRAGE DER UHRZEIT / SYSTEMZEIT

1. Der Backofen ist in Betrieb.
2. Auf dem Display wird die Koch-, Backzeit angezeigt.
3. Um die aktuelle Uhrzeit / Systemzeit auf dem Display anzuzeigen, drücken Sie die Taste « ZEIT 📊 » einmal.
4. Die Zeitanzeige des Displays zeigt nun die aktuelle Uhrzeit / Systemzeit an.
5. Nach 10 Sekunden zeigt das Display automatisch wieder die Koch-, Backzeit an. Sie können aber auch die Taste « ZEIT » noch einmal drücken, um zu der Anzeige der Koch-, Backzeit zurückzukehren.

ABFRAGE DER VERBLEIBENDEN COUNTDOWN-ZEIT DES TIMERS, DER AUTOMATISCHER KOCH-, BACKFUNKTION ETC.

1. Die Zeitanzeige des Displays zeigt die Uhrzeit / Systemzeit an.
2. Um die eingestellte verbleibende Countdown-Zeit auf dem Display anzuzcigen, drücken Sie die Taste « TIMER / PARAMETER ☐» einmal.
3. Die Zeitanzeige des Displays zeigt nun die verbleibende Countdown-Zeit an.
4. Nach 10 Sekunden zeigt das Display automatisch wieder die Uhrzeit / Systemzeit an.

Wenn die verbleibende Countdown-Zeit weniger als 1 Minute beträgt, zeigt das Display « 0:00 » an.

ABFRAGE DER STARTZEIT DES KOCHVORGANGS BEI EINGESTELLTER AUTOMATISCHER KOCH-, BACKFUNKTION

1. Die automatische Koch-, Backfunktion ist eingestellt.
2. Auf dem Display wird die aktuelle Uhrzeit / Systemzeit angezeigt.
3. Um die Startzeit des Kochvorgangs auf dem Display anzuzeigen, drücken Sie die Taste « ZEIT »
4. Die Zeitanzeige des Displays zeigt nun die Startzeit des Kochvorgangs an
5. Nach 10 Sekunden zeigt die Zeitanzeige des Displays automatisch wieder die aktuelle Uhrzeit / Systemzeit an. Sie können aber auch die Taste « ZEIT » noch einmal drücken, um zu der Anzeige der Uhrzeit / Systemzeit zurückzukehren.

4.7 Backofenfunktionen und automatische Programme (P)

FUNKTION	SYMBOL	BESCHREIBUNG
1		UNTERHITZE (MIT UMLUFT)Beheizt den Backofen nur mit der Unterhitze, z.B. zum abschließenden Backen von unten (Pizza etc.).Aufgrund der Umluft zirkuliert die Hitze und sorgt so für ein gleichmäßiges Koch- / Backergebnis.Diese Funktion cignet sich ebenfalls zum Sterilisieren und Konservieren von Einweckgläsern.
2		OBERHITZE UND UNTERHITZEBei dieser Einstellung wird der Backofen konventionell beheizt.Vor einem Koch- / Backvorgang sollte der Backofen vorgecheizt werden.Geeignet um auf einer Ebene zu Backen / Kochen.
3		OBERHITZE UND UNTERHITZE (MIT UMLUFT)Bei dieser Einstellung wird der Backofen mit Umluft von oben und unten beheizt.Aufgrund der Umluft zirkuliert die Hitze und sorgt so für ein gleichmäßiges Koch- / Backergebnis.
4		GRILL (INNERES GRILLELEMENT)➢ Schaltet nur deninneren Teil des Grillelements ein.➢ Die Hitze wird direkt auf die Speisen abgegeben, die sich unter dem Grillelement befinden.➢ Das innere Grillelement ist geeignet zum Grillen von kleinen Portionen; z.B. von Speck, Toast, kleineren Fleisch-, Fischportionen etc.
5		GRILL (VOLLSTÄNDIGES GRILLELEMENT)➢ Der innere und äußere Teil des Grillelements arbeiten gleichzeitig.➢ Die Hitze wird direkt auf die Speisen abgegeben, die sich unter dem Grillelement befinden.➢ Das Grillen mit vollständigem Grillelement erlaubt höhere Temperaturen im oberen Garbereich, intensiviert das Bräunen und erlaubt das Zuberciten größerer Portionen; z.B. von Würstchen, Steaks, Fisch etc.
6		GRILL MIT UMLUFT➢ Der Grill und die Umluft arbeiten gleichzeitig.➢ Beschleunigt das Grillen und verbessert den Geschmack des Grillguts.➢ Geeignet zum schnellen Bräunen von Speisen.➢ Erhält die Saftigkeit des Grillguts, z.B. von Steaks, Hamburgern etc.
7		HEIßLUFT➢ Der Ventilator ist mit einem Heizelement umgeben; somit wird die Heißluft gleichmäßig in der Backröhre verteilt und erlaubt einen schnelleren Garprozess.➢ Hiermit können Sie z.B. auf zwei Ebenen gleichzeitig Backen / Kochen.
8		AUFTAUENDie Umluft läuft ohne Wärmeeinstellung.Reduziert die Auftauzeit von gefrorenen Lebensmitteln.Auftauzeit: Abhängig von Zimmertemperatur sowie Menge und Art der Lebensmittel.
9Eco		ENERGIESPARENDE GRILLFUNKTIONDer innere Teil des Grillelements und die Unterhitze arbeiten gleichzeitig.Der Backofen arbeitet abwechselnd für 20 Sekunden und pausiert dann für 30 Sekunden etc.Die Backofentemperatur steigt langsam an und die Hitze kann so vollständig in das Koch- / Grillgut eindringen. So wird die überschüssige Hitze reduziert und das Grillen dadurch energiesparender.Diese Funktion eignet sich hauptsächlich für die Zubereitung großer Portionen.

AUTOMATISCHE PROGRAMME:

10P - 1		PROGRAMM P - 1 = « SCHNELLES VORHEIZEN »Der innere und äußere Teil des Grillelements, die Unterhitze und die Umluft arbeiten gleichzeitig, um eine abwechselnde Wärmezirkulation zu erhalten.Aufgrund der zusätzlich aktivierten Umluft zirkuliert die Hitze und sorgt so für ein gleichmäßige Wärmeverteilung.Diese Funktion eignet sich zum schnellen Vorheizen des Backofens.Die werkseitig vorcingestellte DAUER DER GRILLZEIT kann individuell verändert werden.Die werkseitig voreinstellte TEMPERATUR beträgt 200^ und kann nicht verändert werden.
11P - 2		PROGRAMM P - 2 = GRILL(VOLLSTÄNDIGES GRILLELEMENT)Der innere und äußere Teil des Grillelements arbeiten gleichzeitig.Die Hitze wird direkt auf die Speisen abgegeben, die sich unter dem Grillelement befinden.Dieses Programm intensiviert das Bräunen und erlaubt das Zubereiten größerer Portionen; z.B. von Würstchen, Steaks, Fisch etc.Die werkseitig voreingestellte DAUER DER GRILLZEIT kannindividuellverändert werden.Die werkseitig voreinstellte TEMPERATUR beträgt 160^ und kannnichtverändert werden.
12P - 3		PROGRAMM P - 3 = GRILL(INNERES GRILLELEMENT) + UMLUFTDas Programm P - 3 schaltet den inneren Teil des Grillelements unddie Umluft ein.Die Hitze wird direkt auf die Speisen abgegeben, die sich unter dem Grillelement befinden.Die Umluft sorgt für eine gleichmäßigeres Grillergebnis.Dieses Programm ist geeignet zum Grillen von kleinen Portionen; z.B. von Speck, Toast, kleineren Fleisch-, Fischportionen etc.Die werkseitig voreingestellte DAUER DER GRILLZEIT kannindividuellverändert werden.Die werkseitig voreinstellte TEMPERATUR beträgt 180^ und kannnichtverändert werden.
13P - 4		PROGRAMM P - 4 = REINIGUNGSPROGRAMM:« HYDRO CLEAN »Das « HYDRO CLEAN » Reinigungsprogramm erleichtert die Reinigung des Backofeninnenraums; Beschreibung der Anwendung: siehe Kapitel 4.4 REINIGUNGS-PROGRAMM.Die werkseitig voreinstellte TEMPERATUR beträgt 120 °C.Die werkseitig vorcingestellte ZEITDAUER und vorcingestellte TEMPERATUR des Reinigungs-programms können nicht verändert werden.WARNUNG! Nach der Verwendung des Reinigungsprogramms: Lassen Sie den Backofen für die abschließende Reinigung erst vollständig abkühlen, bevor Sie die Backofentür öffnen.HINWEIS! Benutzen Sie dieses Programmausschließlich zur Reinigung des Backofens.

5. Reinigung und Pflege

⚠️WARNUNG! Schalten Sie das Gerät vor dem Reinigen unbedingt aus und lassen Sie es vollständig abkühlen. Trennen Sie das Gerät vor allen Wartungsarbeiten von der Stromversorgung (entsprechende Sicherung im Sicherungskasten der Hausstromversorgung ausschalten)!

⚠️WARNUNG! Benutzen Sie kein Dampfreinigungsgerät. Der Dampf kann in Kontakt mit elektrischen Teilen kommen und so einen Kurzschluss auslösen. STROMSCHLAGGEFAHR!

⚠ VORSICHT! Zum kompletten Ausschalten des Backofens müssen die Drehschalter für die Backofenfunktionen und der Temperaturkontrolle auf die Position 0 gestellt werden.

⚠ VORSICHT! Zum kompletten Ausschalten des Kochfeldes müssen alle entsprechenden Drehschalter auf die Position ● / 0 (Aus) gestellt werden.

REINIGUNGSMITTEL:

➢ Benutzen Sie keine Scheuermittel! Benutzen Sie keine organischen Reinigungsmittel! ^3
Benutzen Sie keine ätherischen Öle!
Benutzen Sie niemals Lösungsmittel.

5.1 Reinigung des Kochfeldes

Entfernen Sie Verunreinigungen wie Kochgutrückstände von der Glasoberfläche. Benutzen Sie dazu ein weiches Tuch.
▶ Scheuern Sie die Glaskeramik nicht.
Benutzen Sie zur Reinigung heißes Wasser und einen Spezialschwamm für die Reinigung von Glaskeramik. Verwenden Sie an den verunreinigten Stellen ein spezielles Produkt zur Reinigung von Glaskeramik (erhältlich im Supermarkt) und wischen Sie diese dann mit einem weichen Tuch trocken.
Benutzen Sie einen Schaber, der für die Verwendung auf Glaskeramik geeignet ist, zur Entfernung möglicher Rückstände. Ein entsprechendes Produkt aus Silikon ist zum Schutz der Glaskeramik am geeignetsten.

ART DER VERUNREINIGUNG

VORGEHENSWEISE

SICHERHEITSHINWEISE

Alltägliche Verunreinigungen der Glaskeramik (Fingerabdrücke, Flecken durch Lebensmittel oder nicht zuckerhaltige Spritzer).

1. Trennen Sie das Gerät von der Stromversorgung (Haussicherung).
2. Verwenden Sie einen geeigneten Glaskeramik-Reiniger, während die Glaskeramik noch warm - aber nicht heiß! - ist.
3. Mit einem weichen Tuch / Küchenpapier und klarem Wasser abwaschen und dann trockenwischen.
4. Schalten Sie die Stromversorgung des Geräts wieder ein.

Wenn das Gerät von der Stromversorgung getrennt ist, leuchtet die Restwärmeanzeige nicht. Die Kochzonen können somit trotzdem heiß sein. Seien Sie äußerst vorsichtig!

Topfreiniger, Nylonreiniger und Scheuermittel können die Glaskeramik verkratzen. Lesen Sie immer die Produktinformationen Ihrer Reinigungsmittel hinsichtlich

deren Eignung für Glaskeramik.

Belassen Sie niemals Rückstände von Reinigungsmitteln auf dem Glas, da dieses dadurch nachhaltig fleckig werden kann.

Übergekochtes, Geschmolzenes und Flecken durch erhitzte zuckerhaltige Rückstände auf der Glaskeramik.

✿ Entfernen Sie solche Verunreinigungen umgehend mit einem geeigneten Glaskeramik- Schaber. Achten Sie auf noch heiße Kochzonen!

1. Trennen Sie das Gerät von der Stromversorgung (Haussicherung).
2. Halten Sie den Schaber in einem 30 ^0 -Winkel und kratzen Sie die Verunreinigungen von der Glaskeramik zu einem nicht warmen Bereich.
3. Reinigen Sie die Verunreinigungen mit einem Geschirrtuch / Küchenpapier.
4. Folgen Sie den Schritten 2 - 4 des ersten Abschnitts dieser Tabelle.

Entfernen Sie solche Verunreinigungen so schnell wie möglich. Wenn diese auf der Glaskeramik abkühlen, können Sie nachher nur noch schwer zu entfernen sein und auch die Glaskeramik-Oberfläche daucrhaft beschädigen. Verwenden Sie den Glaskeramik- Schaber äußerst vorsichtig, damit Sie sich nicht an der Klinge schneiden, besonders dann, wenn Sie die Sicherheitsabdeckung zurückgeschoben haben.

5.2 Reinigung des Backofens

➢ Reinigen Sie den Backofen nach jeder Benutzung.
➢ Schalten Sie beim Reinigen die Innenbeleuchtung des Backofens ein.
➢ Reinigen Sie das Innere des Backofens nur mit warmem Wasser und ein wenig Spülmittel. Nehmen Sie dazu einen Schwamm oder ein weiches Tuch. Benutzen Sie keine aggressiven und ätzenden Reinigungsmittel.
Wischen Sie nach der Reinigung das Innere des Backofens trocken.
➢ Reinigen Sie die äußeren Bereiche des Backofens mit warmem Seifenwasser. Nehmen Sie dazu einen Schwamm oder ein weiches Tuch. Benutzen Sie keine aggressiven und ätzenden Reinigungsmittel.
Wenn Sie einen speziellen Backofenreiniger anwenden, überprüfen Sie unbedingt anhand der Angaben des Reinigungsherstellers, ob der Reiniger für Ihr Gerät geeignet ist.
Alle durch ein Reinigungsmittel an Ihrem Gerät verursachten Schäden werden nicht kostenfrei behoben, auch nicht innerhalb des

Garantierahmens.

⚠️ Benutzen Sie niemals einen Dampfreiniger.

5.3 Reinigung der Backofentür

➢ Reinigen Sie die Glasscheibe der Backofentür äußerst vorsichtig.
➢ Verwenden Sie keine Scheuermittel, da Sie ansonsten die Scheibe zerkratzen oder zerbrechen können.
➢ Verwenden Sie etwas Spülmittel und warmes Wasser.

5.4 Austausch des Leuchtmittels

⚠️WARNUNG! Schalten Sie das Gerät unbedingt aus und lassen Sie es vollständig abkühlen. Trennen Sie das Gerät vor allen Wartungsarbeiten von der Stromversorgung (entsprechende Sicherung im Sicherungskasten der Hausstromversorgung ausschalten)! STROMSCHLAGGEFAHR!

1. Schrauben Sie die Lampenabdeckung ab. Reinigen Sie die Abdeckung und wischen Sie diese trocken.
2. Drehen Sie die Glühbirne aus der Fassung und ersetzen Sie diese durch eine neue Hochtemperatur-Glühbirne (300°C) mit den folgenden Eigenschaften:

▶ Volt 230 V
▶ Leistung 25 W
Gewinde E14

1. Benutzen Sie keinen anderen Glühbirnen-Typ.
2. Drehen Sie die Glühbirne ein und überprüfen Sie sorgfältig, ob diese sich ordnungsgemäß in ihrem Keramiksockel befindet.
3. Schrauben Sie die Lampenabdeckung wieder an.

Gemäß der EU Verordnung (EG) Nr. 244/2009 gilt Ihr Gerät im Rahmen der umweltgerechten Gestaltung von Haushaltslampen mit ungebündeltem Licht als Hausgerät. Das bedeutet, dass alle in einem Hausgerät verwendeten Glühbirnen nicht zur Raumbeleuchtung verwendet werden dürfen.

5.5 Entnahme der Backofentür

1. Öffnen Sie die Backofentür und drücken Sie den Sicherungsbügel am Scharnier nach oben.

2. Schließen Sie die Tür nur leicht.

3. Heben Sie die Tür an und ziehen Sie diese in Ihre Richtung heraus.

4. Um die Tür wieder einzusetzen, verfahren Sie in umgekehrter Reihenfolge.

1. Vergewissern Sie sich bei der Montage, dass die Kerbe des Scharnierhalters sicher in der Führung sitzt.

2. Nachdem die Tür wieder in den Backofen eingepasst ist, schließen Sie wieder vorsichtig den Sicherheitsbügel.

3. Falls der Sicherheitsbügel nicht ordnungsgemäß geschlossen ist, wird das Scharnier beim Schließen der Tür beschädigt.

5.6 Entnahme der Glasscheibe

1. Schrauben Sie den Halterungsverschluss los, der sich in der Ecke oben an der Tür befindet, und lösen Sie ihn.

2. Nehmen Sie als Nächstes das Glas aus dem zweiten Blockier-Mechanismus heraus und entfernen Sie es.

1. Setzen Sie nach dem Reinigen die Glasscheibe ein und blockieren Sie diese.

2. Schrauben Sie dann den Blockier Mechanismus ein.

5.7 Entnahme des Seitenracks

1. Drücken Sie am unteren Ende das Seitenrack leicht nach unten, bis es sich von der Befestigung löst (s. Abb. unten).

1. Ziehen Sie das Seitenrack leicht nach vorne (s. Abb. unten).

1. Halten Sie das Seitenrack waagerecht zum Backofen um es zu entnehmen (s. Abb. unten).

1. Zum Befestigen gehen Sie bitte in umgekehrter Reihenfolge vor.

5.8 Problembehandlung

GEHEN SIE BEI EINEM NOTFALL ODER EINER FEHLFUNKTION WIE FOLGT VOR:

1. Schalten Sie das Gerät komplett ab.
2. Trennen Sie das Gerät von der Stromversorgung (entsprechende Sicherung im Sicherungskasten der Hausstromversorgung).
3. Kontaktieren Sie Ihren Kundendienst.

Überprüfen Sie die Angaben der Tabelle, bevor Sie den Kundendienst kontaktieren.

FEHLER

MÖGLICHE URSACHE

MASSNAHMEN

Gerät arbeitet überhaupt nicht.

Das Gerät wird nicht mit Strom versorgt.

Überprüfen Sie die entsprechende Sicherung im Sicherungskasten der Hausstromversorgung.

Innenbeleuchtung funktioniert nicht.

Das Leuchtmittel ist locker oder beschädigt.

Das Leuchtmittel festdrehen oder ersetzen.

Sollte das Gerät Störungen abweichend von den oben beschriebenen aufweisen, oder falls Sie alle Punkte der Liste überprüft haben, das Problem aber nicht behoben werden konnte, kontaktieren Sie den Kundendienst.

Geräteart	Einbaubackofen mit Kochfeld
Bedienfeld	Glasblende
Kochfeld	Glaskeramik
Energieeffizienzklasse	A
Energieeffizienzindex	94,1
Energieverbrauch (konventionell)	0,73 kW/h
Energieverbrauch (Umluft / Heißluft)	0,78 kW/h
Nettovolumen / Backröhre in Litern	66,00
Größe des Geräts	Groß: Volumen > 65 l
Anzahl der Kochfelder	2 + 1 Zweifachkochzone + 1 Bräterzone (ovale Kochzone)
Durchmesser der Kochfelder	2*140 mm (1200 W)1*120/180 mm (700 W / 1700 W)1*270/165 mm (2000 W / 1100 W)
Restwärmeanzeige	√
Backofenfunktionen	Auftauen / Ober- und Unterhitze / Grill / Oberhitze (mit Grill) / Oberhitze (mit Grill und Umluft) / Unterhitze (mit Umluft) / Ober- und Unterhitze (mit Umluft) / Heißluft,ECO,P1-P4 Automatik Programme,Eco-Auto Mode mit Hydro Clean
Grill	√
Umluft	√
Heißluft	√
Vollglasinnentür	√
Backofentür / Glasschichten	Schwarzes Glas / 3
Gehäusekühlung	√
Griffe / Knöpfe	Aluminium
Tropfschale / Grillrost	1 / 1
Geräuschemission	< 52 dB(A)
Max. Leistung	8,60 kW
Stromspannung/Frequenz	220 - 240 V AC / 50 Hz -
Einbaumaße Kochfeld H*B*T in cm	5,50*58,00*51,00
Einbaumaße Backofen H*B*T in cm	59,50*59,50*55,00
Gewicht netto / Kochfeld in kg	7,50
Gewicht netto / Backofen in kg	33,00

◆ Technische Änderungen vorbehalten.

7. Entsorgung

1. Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile der Verpackung (Polyäthylentüten, Polystyrenstücke) nicht in die Reichweite von Kindern und Tieren gelangen. ERSTICKUNGSGEFAHR!
2. Nicht mehr benutzte und alte Geräte müssen der zuständigen Wiederverwertungsstelle zugeführt werden. Keinesfalls offenen Flammen aussetzen.
3. Bevor Sie ein beliebiges Altgerät entsorgen, machen Sie dieses vorher unbedingt funktionsuntüchtig! Das bedeutet, immer den Netzstecker ziehen und danach das Stromanschlusskabel am Gerät abschneiden und direkt mit dem Netzstecker entfernen und entsorgen! Demontieren Sie immer die komplette Tür, damit sich keine Kinder einsperren und in Lebensgefahr geraten können!
4. Entsorgen Sie Papier und Kartonagen in den dafür vorgesehenen Behältern.
5. Entsorgen Sie Kunststoffe in den dafür vorgesehenen Behältern.
6. Falls es in Ihrem Wohnumfeld keine geeigneten Entsorgungsbehälter gibt, bringen Sie diese Materialien zu einer geeigneten kommunalen Sammelstelle.
7. Nähere Informationen erhalten Sie von Ihrem Fachhändler oder bei Ihren entsprechenden kommunalen Entsorgungseinrichtungen.

Alle mit gekennzeichneten wiederverwertbar.

diesem Symbol Materialien sind

Alle verfügbaren Informationen zur Mülltrennung erhalten Sie bei Ihren örtlichen Behörden.

Der Hersteller leistet dem Verbraucher für die Dauer von 24 Monaten, gerechnet vom Tag des Kaufes Garantie für einwandfreies Material und fehlerfreie Fertigung. Dem Verbraucher stehen neben den Rechten aus der Garantie die gesetzlichen Gewährleistungsrechte zu, die der Verbraucher gegen den Verkäufer hat, bei dem er das Gerät erworben hat. Diese werden durch die Garantie nicht eingeschränkt. Der Garantieanspruch ist vom Käufer durch Vorlage des Kaufbelegs mit Kauf- und/oder Lieferdatum nachzuweisen und unverzüglich nach Feststellung und innerhalb von 24 Monaten nach Lieferung an den Erstendabnehmer zu melden. Die Garantie begründet keine Ansprüche auf Rücktritt vom Kaufvertrag oder Minderung (Herabsetzung des Kaufpreises). Ersetzte Teile oder ausgetauschte Geräte gehen in unser Eigentum über.

Der Garantieanspruch erstreckt sich nicht auf:

1. zerbrechliche Teile wie z.B. Kunststoff oder Glas bzw. Glühlampen;
2. geringfügige Abweichungen der Schneider-Produkte von der Soll-Beschaffenheit, die auf den Gebrauchswert des Produkts keinen Einfluss haben;
3. Schäden infolge Betriebs- und Bedienungsfehler,
4. Schäden durch aggressive Umgebungseinflüsse, Chemikalien, Reinigungsmittel;
5. Schäden am Produkt, die durch nicht fachgerechte Installation oder Transport verursacht wurden;
6. Schäden infolge nicht haushaltsüblicher Nutzung;
7. Schäden, die außerhalb des Geräts durch ein Schneider-Produkt entstanden sind - soweit eine Haftung nicht zwingend gesetzlich angeordnet ist.

Die Gültigkeit der Garantie endet bei:

1. Nichtbeachten der Aufstell- und Bedienungsanleitung;
2. Reparatur durch nicht fachkundige Personen;
3. Schäden, verursacht durch den Verkäufer, Installateur oder dritte Personen;
4. unsachgemäße Installation oder Inbetriebnahme;
5. mangelnde oder fehlerhafte Wartung;
6. Geräten, die nicht ihrem vorgesehenen Zweck entsprechend verwendet werden;
7. Schäden durch höhere Gewalt oder Naturkatastrophen, insbesondere, aber nicht abschließend bei Brand oder Explosion.

Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist noch setzen sie eine neue Garantiefrist in Lauf.

Der räumliche Geltungsbereich der Garantie erstreckt sich auf in Deutschland, Österreich, Belgien, Luxemburg und in den Niederlanden gekaufte und verwendete Geräte.

SCHNEIDER

Juli 2019

Sie finden alle Informationen zum Kundendienst auf der Einlage in dieser Bedienungsanleitung.

Änderungen vorbehalten

© PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers
