IAN 86342 - Fernbedienung SILVERCREST - Kostenlose Bedienungsanleitung

Produkttyp	Fernbedienung
Marke	SilverCrest
Modell	IAN 86342
Maße (ca.)	15 x 4 x 2 cm
Gewicht (ca.)	100 g
Stromversorgung	2 x AAA-Batterien (nicht enthalten)
Reichweite	Bis zu 8 Meter
Hauptfunktionen	Ein/Aus, Lautstärke, Kanal, Stumm, Quelle, Menü, Navigation, Ziffernblock
Kompatible Geräte	TV, STB, DVD, usw. (programmierbar)
Programmierung	Automatische Suche oder manuelle Codeeingabe
Material	ABS-Kunststoff
Farbe	Schwarz
Batterielebensdauer (ca.)	6 Monate bei normalem Gebrauch
Pflege und Reinigung	Mit einem trockenen, weichen Tuch abwischen. Keine Flüssigkeiten oder Lösungsmittel verwenden.
Sicherheitshinweise	Von Wärmequellen, Wasser und direkter Sonneneinstrahlung fernhalten. Batterien entfernen, wenn das Gerät längere Zeit nicht verwendet wird.
Ersatzteile / Reparierbarkeit	Nur Batterien können vom Benutzer ausgetauscht werden. Das Gerät ist nicht für Reparaturen ausgelegt; entsorgen Sie es gemäß den örtlichen Vorschriften.
Allgemeine Informationen	Universelle Fernbedienung, kompatibel mit den meisten Marken. Handbuch zum Download verfügbar.

Häufig gestellte Fragen - IAN 86342 SILVERCREST

Wie verbinde ich diese Fernbedienung mit meinem Fernseher?

Drücken und halten Sie die SETUP-Taste, bis die LED leuchtet, und geben Sie dann den Code für Ihre TV-Marke ein. Wenn kein Code funktioniert, versuchen Sie die automatische Suche-Funktion.

Welche Batterien werden verwendet?

Es werden 2 x AAA Alkalibatterien verwendet (nicht enthalten). Legen Sie sie mit korrekter Polarität ein.

Warum reagiert die Fernbedienung nicht?

Überprüfen Sie, ob die Batterien leer oder falsch eingelegt sind. Stellen Sie sicher, dass sich keine Hindernisse zwischen Fernbedienung und Gerät befinden und Sie sich innerhalb von 8 Metern befinden.

Kann ich mehrere Geräte mit einer Fernbedienung steuern?

Ja, Sie können sie programmieren, um TV, STB, DVD, AUX zu steuern, indem Sie vor der Codeeingabe den Gerätemodus auswählen.

Wie setze ich die Fernbedienung auf die Werkseinstellungen zurück?

Entfernen Sie die Batterien, warten Sie 30 Sekunden und legen Sie sie wieder ein. Dadurch werden alle programmierten Codes gelöscht.

Wie groß ist die Reichweite?

Die Fernbedienung funktioniert bis zu 8 Meter vom Gerät entfernt, innerhalb eines Winkels von 30 Grad.

Wie reinige ich die Fernbedienung?

Verwenden Sie ein trockenes, weiches Tuch. Kein Wasser, Alkohol oder Scheuermittel verwenden.

Ist sie mit allen TV-Marken kompatibel?

Sie unterstützt die meisten großen Marken wie Samsung, LG, Sony, Panasonic usw. Die vollständige Liste finden Sie im Handbuch.

Wofür sind die farbigen Tasten?

Die farbigen Tasten (rot, grün, gelb, blau) dienen für Teletext und interaktive Menüs auf kompatiblen Geräten.

Kann ich wiederaufladbare Batterien verwenden?

Ja, aber beachten Sie, dass wiederaufladbare Batterien eine niedrigere Spannung haben (1,2 V gegenüber 1,5 V), was die Reichweite verringern kann. Verwenden Sie hochwertige NiMH-Batterien.

BEDIENUNGSANLEITUNG IAN 86342 SILVERCREST

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

10-IN-1 REMOTE CONTROL

GB

10-IN-1 REMOTE CONTROL

DE / AT / CH Bedienungsanleitung Seite 57

KOMPERNASS GMBH

Burgstraße 21

D-44867 Bochum

www.scompernass.com

Lost Information Update · Tilstand of information

Stand der Informationen.

12/2012 Ident. No.: SFB 10.1B21020123

IAN 86342 IAN 86342

DK

Driftstemperatur: + 5+35°C

Opbevaringstemperatur: -20 - +50°C

Fugt: 5 – 90% (ingen kondensation)

Info om overensstemmelse

INHALTSVERZEICHNIS SEITE

Wichtige Sicherheitshinweise 58

Geräteübersicht 59

Inbetriebnahme 60

Gerät auspacken/Lieferumfang prüfen 60

Batterien einsetzen 60

Bedienelemente 61

LCD-Anzeige 61

Tasten 62

Die Konfigurationsmenüs 65

Menüsprachen konfigurieren 67

Code konfigurieren (Programmierung der Fernbedienung) 67

Programmierung per Marken-Code-Suche 67

Programmierung per manueller Code-Eingabe 68

Programmierung per automatischer Code-Suche 69

System konfigurieren 70

Uhrzeit einstellen 70

Datum einstellen 71

Kontrast einstellen 71

Hintergrundbeleuchtung 71

Globale Lautstärke/Stummschaltung einstellen 72

Band-/Discgerät für Direktbedienung auswählen 73

Sperr-Funktion einstellen 73

System Reset 73

Timer konfigurieren 74

Sleep-Timer 74

Ereignis-Timer 75

Timer löschen 75

Lernen konfigurieren 76

Code-Lernfunktion 76

Makros konfigurieren 77

Favoritenkanal 79

Lautstärkeregelung 80

Vol +/−, (Stummschaltung) 80

Zur Bedienung 81

Alle AUS 81

Reinigen und Lagerung 81

Fehler / Abhilfe 82

Entsorgen 83

Technische Daten 83

Hinweis zur Konformität 83

Importeur 84

Garantie & Service 84

Einführung

Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Bestandteil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie diese Anleitung gut auf. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

Urheberrecht

Diese Dokumentation ist urheberrechtlich geschützt. Alle Rechte, auch die der fotomechanischen Wiedergabe, der Vervielfältigung und der Verbreitung mittels besonderer Verfahren (zum Beispiel Datenverarbeitung, Datenträger und Datennetze), auch teilweise, sowie inhaltliche und technische Änderungen vorbehalten.

Wichtige Sicherheitshinweise

Bestimmungsgemäße Verwendung

Kinder dürfen die Fernbedienung nur unter Aufsicht von Erwachsenen bedienen. Die Universalfernbedienung kann maximal zehn Fernbedienungen ersetzen. Sie kann nur für Geräte der Unterhaltungselektronik mit einem Infrarot-Empfänger eingesetzt werden. Die Funktionen der Universalfernbedienung entsprechen im Wesentlichen denen der Originalfernbedienungen. Die Universalfernbedienung ist für den privaten Gebrauch bestimmt. Sie ist nicht für eine gewerbliche Nutzung geeignet. Jede andere Verwendung gilt als nicht bestimmungsgemäß. Für Schäden aufgrund nicht bestimmungsgemäßer Verwendung oder eigenmächtiger Umbauten übernimmt der Hersteller keine Haftung.

Warnung

Ein Warnhinweis dieser Gefahrenstufe kennzeichnet eine mögliche gefährliche Situation. Falls die gefährliche Situation nicht vermieden wird, kann dies zu Verletzungen führen. Die Anweisungen in diesem Warnhinweis befolgen, um Verletzungen von Personen zu vermeiden.

Achtung

Ein Warnhinweis dieser Gefahrenstufe kennzeichnet einen möglichen Sachschaden. Falls die Situation nicht vermieden wird, kann dies zu Sachschäden führen. Die Anweisungen in diesem Warnhinweis befolgen, um Sachschäden zu vermeiden.

Hinweis

Ein Hinweis kennzeichnet zusätzliche Informationen, die den Umgang mit dem Gerät erleichtern.

Warnung vor Verletzungsgefahr durch schen Umgang mit Batterien!

Batterien müssen mit besonderer Vorsicht behandelt werden. Beachten Sie folgende Sicherheitshinweise:

• Batterien dürfen nicht in die Hände von Kindern gelangen. Kinder könnten Batterien in den Mund nehmen und verschlucken. Wurde eine Batterie verschluckt, muss sofort medizinische Hilfe in Anspruch genommen werden.
• Batterien nicht ins Feuer werfen. Batterien keinen hohen Temperaturen aussetzen.
• Explosionsgefahr! Batterien dürfen nicht aufgeladen werden.
• Batterien nicht öffnen oder kurzschließen.
• Batteriesäure, die aus einer Batterie austritt, kann zu Hautreizungen führen. Bei Hautkontakt mit viel Wasser abspülen. Wenn die Flüssigkeit in die Augen gelangt ist, gründlich mit Wasser ausspülen, nicht reiben und sofort einen Arzt aufsuchen.

Achtung!

Die Universalfernbedienung besitzt eine Infrarotdiode der Laserklasse 1. Betrachten Sie diese nicht mit optischen Geräten, um Augenverletzungen zu vermeiden.

Schaden am Gerät

• Sollte das Gerät defekt sein, versuchen Sie nicht, es eigenständig zu reparieren. Kontaktieren Sie in Schadensfällen den Hersteller oder dessen Service-Hotline (siehe Garantiekarte).
• Sollte Flüssigkeit in das Gerät gelangt sein oder wurde es anderweitig beschädigt, muss es durch den Hersteller oder dessen Service-Hotline überprüft werden. Setzen Sie sich mit dem Hersteller oder dessen Service-Hotline (siehe Garantiehinweise) in Verbindung.
• Entnehmen Sie die Batterien aus dem Batteriefach, sobald sie verbraucht sind.
• Wenn Sie das Gerät längere Zeit nicht benutzen, entnehmen Sie die Batterien, um Entladung zu vermeiden.
• Tauschen Sie ggf. immer alle Batterien gleichzeitig aus und mischen Sie nie Batterien unterschiedlichen Typs.

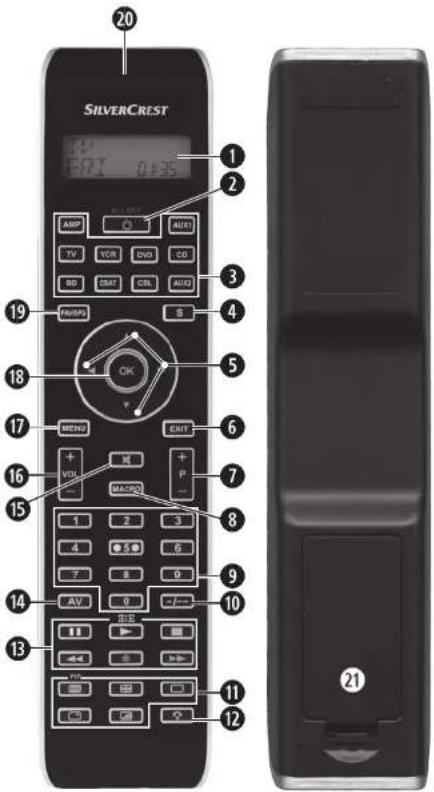

Geräteübersicht

① LCD-Anzeige
② Taste ⚫ALL OFF
3 Gerätetasten
4 S-Taste
5 Pfeiltasten
6 Taste EXIT
⑦ Tasten P +/-
8 Taste MACRO
9 Zifferntasten
10 Taste für ein- oder zweistellige Programm-Nummern

11 Videotext-Funktionstasten
12 Beleuchtungstaste
13 Laufwerkstasten
14 Taste AV
15 Stummschaltung
16 Tasten VOL +/-
17 Taste MENU
18 Taste OK
19 Taste FAV / EPG
20 Infrarot-Sender/Empfänger
21 Batteriefachabdeckung

i Hinweise:

- Die hier beschriebenen Funktionen beziehen sich auf den theoretischen Idealfall, dass die Tastenstruktur der jeweiligen Originalfernbedienung mit der dieser Universalfernbedienung identisch ist. Dies wird aber nur in den seltensten Fällen zutreffen. Wenn also nicht sämtliche Funktionen der Originalfernbedienung nachvollzogen werden können, ist dies kein Mangel der Universalfernbedienung.

- Alle in dieser Anleitung oder der beiliegenden Codeliste verwendeten Markennamen sind Handelszeichen der entsprechenden Firmen.

Inbetriebnahme

Gerät auspacken/Lieferumfang prüfen

⚠️ Warnung!

Halten Sie auch die Verpackungsfolien von Kindern fern. Es besteht Erstickungsgefahr.

• Packen Sie das Gerät und die Zubehörteile aus.
• Überprüfen Sie den Lieferumfang
• Universalfernbedienung (UFB),
• Bedienungsanleitung,
• Herstellerverzeichnis mit Gerätecodeliste
• 2 x 1,5 V Batterien, Typ AAA/LR03 (Micro)

i Hinweis: Transportschaden

Sollten Sie einen Transportschaden bemerken, wenden Sie sich an den Hersteller oder dessen Service-Hotline (siehe Garantiehinweise).

Batterien einsetzen

Achtung!

Die Universalfernbedienung darf nur mit 1,5 Volt Batterien (Größe AAA, LR03) betrieben werden.

Führen Sie den Batteriewechsel zügig durch. Vorgenommene Einstellungen bleiben ca. 1 Minute lang gespeichert. Wenn in dieser Zeit keine neuen Batterien eingelegt wurden, müssen sämtliche Einstellungen erneut durchgeführt werden.

Die Uhrzeit und das Datum gehen allerdings auf jeden Fall verloren.

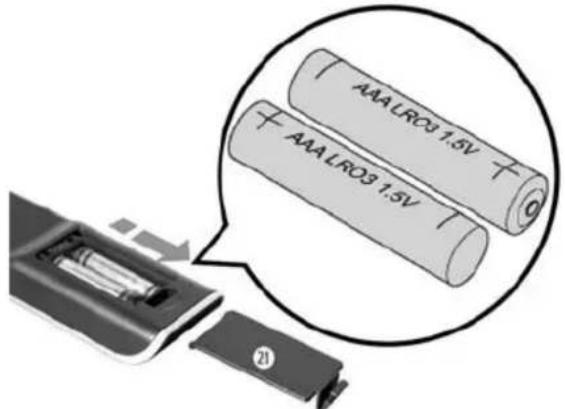

1. Batteriefachabdeckung 21 in Pfeilrichtung öffnen.
2. Batterien entsprechend der Abbildung einsetzen und Batteriefach schließen.
   Die LCD-Anzeige ① ist aktiviert, solange Batterien eingelegt sind. Die folgende Abbildung zeigt die LCD-Anzeige ①, nachdem die Batterien eingelegt oder gewechselt wurden.

Wenn keine LCD-Anzeige ① sichtbar wird, überprüfen Sie die Polung der Batterien oder setzen Sie neue Batterien ein.

Bedienelemente

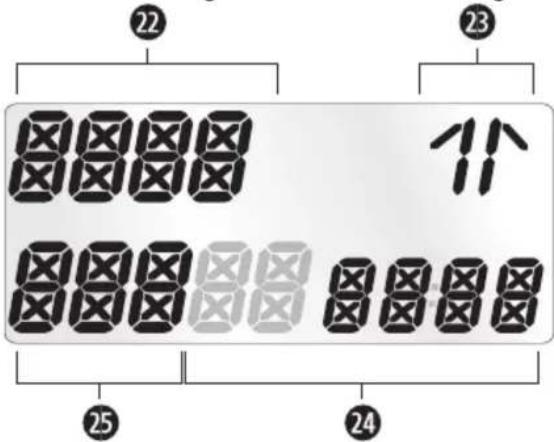

LCD-Anzeige

Die LCD-Anzeige ① ist in Felder eingeteilt.

Textfeld 22

Hier wird das aktuell angewählte Gerät angezeigt, zum Beispiel DVD, TV, VCR etc.

Infrarot-Symbol 23

Bei jedem Tastendruck, bei dem ein Infrarotsignal gesendet wird, leuchtet das Infrarot-Symbol auf.

Code-/Zeitfeld 24

Hier wird der Gerätecode des aktuell angewählten Gerätes angezeigt oder die Uhrzeit. Bei der Uhrzeitanzeige blinkt „:“ in der Mitte der Ziffern. Bei Zeitanzeige im 12-Stundenformat wird links von der Uhrzeit das Tageszeitkürzel angezeigt.

Wochentagsfeld 25

Hier können Sie die Kurzform des aktuellen Wochentages ablesen, nachdem Sie das Datum eingegeben haben.

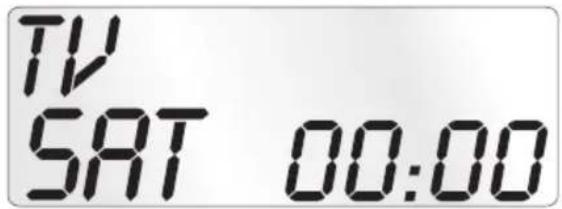

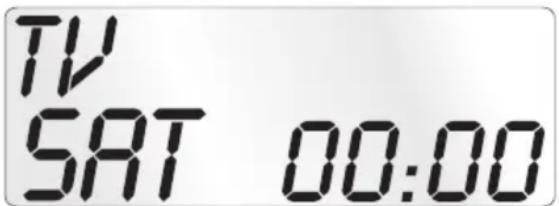

Standardanzeige:

Die Standardanzeige der LCD-Anzeige ① besteht aus den Angaben für das aktuelle Gerät, z.B. „TV“, dem Kürzel für den Wochentag und der Uhrzeitanzeige.

Tasten

i Hinweis:

Alle hier beschriebenen Funktionen können Sie natürlich nur dann nutzen, wenn diese von dem zu steuernden Gerät auch unterstützt werden.

Taste ⏻/ALL OFF ②

ALL OFF Gerät ein-/ausschalten; einige Sekunden rückt halten, um alle Geräte ein-/auszuschalten.

Gerätetasten ③

Mit den Gerätetasten wählen Sie das Gerät aus, das bedient werden soll:

TV Fernseher

VCR Videorecorder

AUX1 Zusatzgerät 1

CBL Kabelempfänger

CD CD-Spieler

BD BluRay Disc-Spieler

AMP Audio-Verstärker

DVD DVD-Spieler

DSAT Digitaler Satellitenempfänger

AUX2 Zusatzgerät 2

Die genannte Tastenzuordnung ist nicht zwingend. Sie können also z.B. auch den Code für den Videorecorder auf dem TV-Platz abspeichern.

Taste „S“ 4

s 3 Sekunden gedrückt halten, um das Konfigurationsmenü aufzurufen,

kurz drücken, um das Datum einzublenden. Um den elektronischen Programmführer (EPG) des Zielgerätes aufzurufen, drücken Sie zunächst kurz die S-Taste 4, und dann die FAV/EPG-Taste 19. Um die „PIP“-Funktion (Bild im Bild) Ihres Fernsehgerätes zu steuern, drücken Sie zunächst die S-Taste 4 gefolgt von der -Taste der Vide-Funktionstasten 11.

Pfeiltasten 5

Taste EXIT 6

EXIT Im Menü eine Ebene zurück wechseln oder das Menü verlassen.

Tasten P +/- ⑦

+ Den Empfangskanal wechseln. P in DVD- und CD-Modus steuern diese — asten die SKIP-Funktion.

Taste MACRO 8

Taste MACRO 8 gefolgt von einer Ziffern- MACRO-6, aktiviert eine zuvor abgespei- cherte Befehlskette.

Zifferntasten 9

1 Bog 2 und Gerätecode- 4 Num 5 ern 6 geben. 7 8 9 0

Taste für ein-/zweistellige Programm-Nummern 10

-/-- Für zweistellige Programm-Nummern (je nach Gerätetyp) erst Taste ⑩ drücken, dann über die Zifferntasten ⑨ die Programm-Nummer eingeben. Durch erneutes Drücken wird die Anzeige wieder einstellig.

Videotext-Funktionstasten ⑪

Im Videotextbetrieb haben die Tasten folgende Funktionen:

Die Videotext-Funktion aufrufen.

Automatischer Wechsel bei mehrseitigen

Videotextseiten anhalten.

Seitendarstellung vergrößern

Text und TV-Bild übereinander blenden

Die Videotext-Funktion beenden.

Um die SWAP-Funktion des Zielgerätes aufzurufen, drücken Sie kurz die S-Taste ④, gefolgt von der

-Taste.

i Hinweise:

• Die Videotext-Funktion steht nur im europäischen TV-Modus zur Verfügung und Ihr Empfangsgerät muss videotextfähig sein.
• Darüber hinaus steuern die P +/- Tasten ⑦ folgende Videotextfunktionen:
  P + Eine Seite weiter blättern
  P — Eine Seite zurück blättern

Laufwerkstasten 13

Die Laufwerkstasten ⑬ steuern Geräte wie DVD/CD-

Spieler und Videorekorder:

Wiedergabe beginnen

3.1 Bldformatumschaltung bei TV-Bedienung

Aufnahme

Wiedergabe/Aufnahme/Spulen stoppen

Wiedergabe anhalten

Zurückspulen

Vorspulen

Farbliche Markierungen der Laufwerkstasten beziehen sich auf die Farbfelder im Videotext, über die die Toptext-Funktionen gesteuert werden.

Taste AV 14

Auf den AV-Eingang umschalten.

Stummschaltung 15

Ton ein-/ausschalten.

Tasten VOL+/- 16

utstärke (Volume) einstellen.

Taste MENU 17

Das Menü des gesteuerten Gerätes aufrufen.

Taste OK 18

Mit der Taste OK bestätigen Sie eine Menü-

Auswahl.

Taste FAV/EPG 19

Drücken Sie die Taste FAV/EPG, um Ihre zuvor

programmierten Lieblingssender aufzurufen.

Um die EPG-Funktion des Zielgerätes aufzurufen,

drücken Sie zuvor kurz die S-Taste ④.

Die Konfigurationsmenüs

In den Systemeinstellungen nehmen Sie folgendes vor:

• Die Programmierung der Fernbedienung auf die zu steuernden Geräte
- Einstellung von Menüsprache, Uhrzeit, Datum, Displaykontrast, Hintergrundbeleuchtung, Lautstärke, Lock-Funktion sowie System-Reset
- Timer-Einstellungen
• Das „Lernen“ bestimmter Tastenbefehle
• Anlegen von Makros
• Festlegen von Favoriten

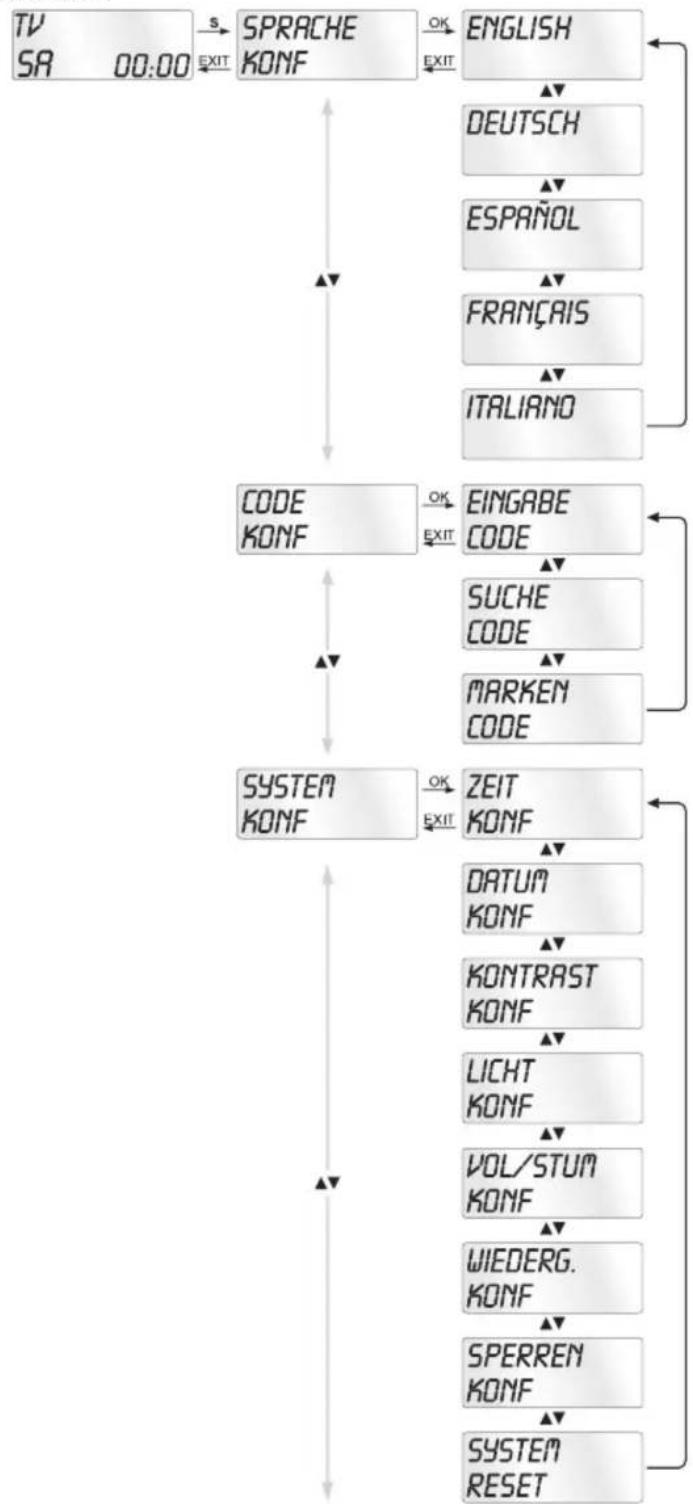

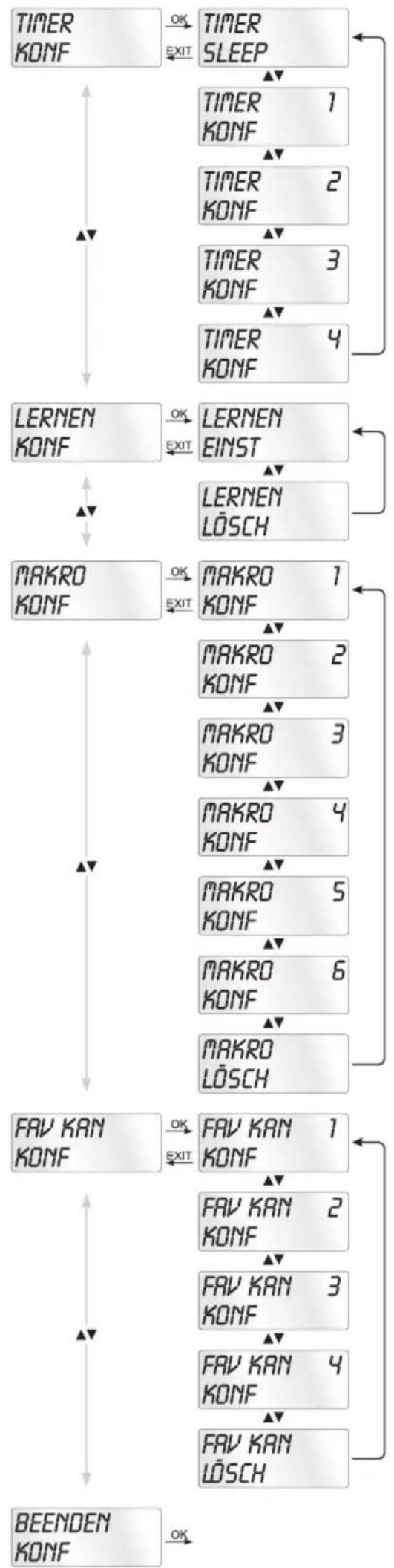

Auf der folgenden Seite sehen Sie eine Übersicht über die Menüstruktur.

Menüsprachen konfigurieren

Für die Darstellung der Gerätemenüs können Sie aus 5 Sprachen auswählen: Englisch, Deutsch, Spanisch, Französisch und Italienisch.

1. Halten Sie die S-Taste ④ für etwas länger als 3 Sekunden gedrückt. Nehmen Sie Eingaben im Menü zügig vor, denn nach ca. 15 Sekunden ohne Eingabe wird das Menü wieder beendet.
2. In der LCD-Anzeige ① erscheint „LANGUAGE SETUP“. Drücken Sie die OK-Taste ⑱.
3. „ENGLISH“ erscheint nun in der LCD-Anzeige ①. Mit den ▲ ▼ Tasten ⑤ wählen Sie die gewünschte Sprache aus und bestätigen mit der OK-Taste ⑱.
4. Mit der EXIT-Taste ⑥ beenden Sie das Menü.

Die Gerätemenüs werden nun in der gewählten Sprache angezeigt. Für die weitere Anleitung gehen wir davon aus, dass Sie Ihre Landessprache ausgewählt haben.

Code konfigurieren

(Programmierung der Fernbedienung)

3 Programmiermethoden stehen für die Fernbedienung zur Verfügung: Programmierung per Marken-Code-Suche, per automatischer Code-Suche und direkte Code-Eingabe (manuell).

Zunächst sollten Sie die Marken-Code-Suche verwenden, da sie die schnellste Methode der Programmierung darstellt, wenn der Hersteller Ihres Gerätes in der Code-Liste aufgeführt ist. Als Zweites empfiehlt sich die direkte Code-Eingabe, gefolgt von der automatischen Code-Suche.

Programmierung per Marken-Code-Suche

Bei dieser Methode wählen Sie direkt Marke und Code über die LCD-Anzeige ① aus.

Folgen Sie nachstehenden Bedienhinweisen, um die Fernbedienung zu programmieren:

1. Drücken Sie die Gerätetaste ⓣ für das Gerät, auf das Sie die Fernbedienung programmieren wollen.
2. Halten Sie die S-Taste ④ für etwas länger als 3 Sekunden gedrückt. In der LCD-Anzeige ① erscheint „SPRACHE KONF“. Mit der ▲ oder ▼ Taste ⑤ wählen Sie „CODE KONF“ an und bestätigen mit der OK-Taste ⑱.
3. „EINGABE CODE“ erscheint nun in der LCD-Anzeige ①. Mit den ▲ ▼ Tasten ⑤ wählen Sie „MARKEN CODE“ und bestätigen mit der OK-Taste ⑱.
4. Nun erscheint der alphabetisch erste Markenname aus der Liste der vorprogrammierten Geräte.

5. Mit den ◀ ▶ Tasten ⑤ wählen Sie die verschiedenen Markennamen an.

6. Um den Zugriff zu erleichtern, können Sie mit den Ziffern-tasten ⑨ direkt zu bestimmten Anfangsbuchstaben springen:

$$ 2 \Rightarrow A 3 \Rightarrow D 4 \Rightarrow G 5 \Rightarrow J $$

$$ 6 \Rightarrow M 7 \Rightarrow P 8 \Rightarrow T 9 \Rightarrow W $$

Beispiel für die Suche nach einem TV-Markencode: Mit Taste 5 springt die Anzeige zum „J“. Die erste Marke ist „JEC“*. Besitzen Sie z.B. ein Gerät der Marke „Kenwood“*, blättern Sie mit der ▶ Taste ⑤ weiter, bis dieser Markenname erscheint. (* Alle hier verwendeten Markennamen sind Handelszeichen der entsprechenden Firmen.)

1. Die meisten Hersteller verwenden mehrere unterschiedliche Codes für die Fernbedienung. Sie müssen nun herausfinden, welcher der verfügbaren Codes am besten zu Ihrem Gerät passt. Rechts unterhalb des Markennamens wird der aktuelle Code in der LCD-Anzeige ① angezeigt.

2. Richten Sie die Fernbedienung auf das aktuelle Gerät und drücken Sie die Tasten, die den Funktionen dieses Gerätes entsprechen, um den Code zu testen (ausgenommen ▲ ▼ ◀ ▶ 5, OK 18, EXIT 6, die Gerätetasten 3 oder die Zifferntasten 9).

3. Wenn die meisten Tasten funktionieren, drücken Sie die OK-Taste 18, um die Einstellung zu speichern. In der LCD-Anzeige 1 erscheint „OK“. Anschließend wird das Menü automatisch beendet.

4. Funktionieren aber keine oder nur wenige Tasten, wählen Sie mit der ▲ oder ▼ Taste ⑤ den nächsten Code aus und testen wieder wie unter 8. beschrieben.

5. Mit der EXIT-Taste ⑥ gelangen Sie eine Ebene im Menü zurück.

Wiederholen Sie diese Bedienschritte für alle Geräte, die Sie mit der Fernbedienung steuern möchten.

Programmierung per manueller Code-Eingabe

In diesem Modus kann die Fernbedienung durch die direkte Eingabe einer Code-Nummer programmiert werden. Die benötigte Code-Nummer entnehmen Sie bitte dem beiliegenden Herstellerverzeichnis mit Gerätecodeliste. Falls der neue Code nicht gültig ist, wird der zuletzt programmierte, gültige Code wiederhergestellt.

1. Drücken Sie die Gerätetaste Ⓔ für das Gerät, auf das Sie die Fernbedienung programmieren wollen.
2. Halten Sie die S-Taste ④ für etwas länger als 3 Sekunden gedrückt. In der LCD-Anzeige ① erscheint „SPRACHE KONF“. Mit der ▲ oder ▼ Taste ⑤ wählen Sie „CODE KONF“ an und bestätigen mit der OK-Taste ⑱.
3. „EINGABE CODE“ erscheint nun in der LCD-Anzeige ①. Drücken Sie zum Aufrufen dieser Funktion die OK-Taste ⑱.
4. In der LCD-Anzeige ① erscheint der für das ausgewählte Gerät derzeit verwendete Code. Nun blinkt die erste Stelle des Codes und wartet auf Ihre Code-Eingabe. Geben Sie den neuen vierstelligen Code über die Zifferntasten ⑨

ein. Nach Eingabe der vierten Stelle blinkt der gesamte Code. Sie können nun testen, ob die UFB das gewünschte Gerät mit diesem Code steuern kann. Drücken Sie solche Tasten, die den Funktionen des Gerätes entsprechen, beim TV-Gerät z.B. PROG +/-. Reagiert das Gerät wie gewünscht, bestätigen Sie die Codeeingabe mit der OK-Taste 18. Andernfalls geben Sie den nächsten möglichen Code aus der Liste ein und testen erneut.

1. Wenn der eingegebene CODE gültig ist, wird der Code gespeichert. In der LCD-Anzeige ① erscheint kurz „OK“, anschließend wird das Menü automatisch beendet. Bei einem Fehlschlag zeigt die LCD-Anzeige ① kurz „ERROR“ (Fehler) an und wartet auf eine erneute Eingabe des Codes. Wiederholen Sie dann Schritt 4.
2. Mit der EXIT-Taste ⑥ gelangen Sie eine Ebene im Menü zurück.

Programmierung per automatischer Code-Suche

Dieser Vorgang kann pro Gerät mehrere Minuten dauern, da alle Codes für das gewählte Gerät durchgegangen werden müssen. Deshalb sollte diese Methode nur verwendet werden, wenn das Gerät per Marken-Code-Suche oder direkter Code-Eingabe nicht programmiert werden kann, oder wenn Ihr Gerät überhaupt nicht im Herstellerverzeichnis mit Geräte-codeliste aufgeführt ist.

Folgen Sie den unten aufgeführten Schritten, um die Programmierung mittels der automatischen Code-Suche durchzuführen.

1. Drücken Sie die Gerätetaste ③ für das zu steuernde Gerät (z. B. VCR).
2. Schalten Sie das Gerät ein, das mit der Fernbedienung gesteuert werden soll. Bei VCR/DVD/CD-Geräten legen Sie bitte ein Band bzw. eine Disc ein.
3. Halten Sie die S-Taste ④ für etwas länger als 3 Sekunden gedrückt. In der LCD-Anzeige ① erscheint „SPRACHE KONF“. Mit der ▲ oder ▼ Taste ⑤ wählen Sie „CODE KONF“ an und bestätigen mit der OK-Taste ⑱.
4. „EINGABE CODE“ erscheint nun in der LCD-Anzeige ①. Drücken Sie die ▲ oder ▼ Taste ⑤, bis „SUCHE CODE“ in der LCD-Anzeige ① angezeigt wird. Richten Sie die Fernbedienung auf das Gerät und drücken Sie dann die OK-Taste ⑱, um den Modus „automatische Code-Suche“ aufzurufen.
5. Die Suche beginnt. Dabei sendet das Gerät nacheinander die Codezahlen in aufsteigender Reihenfolge aus. Das Infrarot-Symbol 23 zeigt dies an. Jede Suche startet mit dem aktuell eingestellten Code.
6. Wenn das Gerät reagiert, indem es sich abschaltet, drücken Sie sofort die OK-Taste ^18 , um den aktuellen Code abzuspeichern. Die LCD-Anzeige ^1 zeigt kurz „OK“ an.
7. Überprüfen Sie, ob der Großteil der Funktionen Ihres Geräts jetzt mit der Fernbedienung gesteuert werden

kann. Wenn ja, haben Sie sehr wahrscheinlich den korrekten Code gefunden. Falls einige Funktionen nicht funktionieren, können Sie beginnend mit Schritt 1 die automatische Code-Suche erneut starten.

1. Reagiert das Gerät aber nicht mehr, haben Sie in Schritt 6 wahrscheinlich nicht schnell genug die OK-Taste ^18 gedrückt. Drücken Sie dann mehrfach die EXIT-Taste ^6 , um das Menü zu verlassen und zur Standardanzeige zurückzukehren.
2. Nun halten Sie die Gerätetaste ③ des Gerätes gedrückt, für das Sie gerade den passenden Code suchen. Unten rechts in der LCD-Anzeige ① wird dabei der aktuelle Code angezeigt. Merken Sie sich diese Zahl.
3. Dann gehen Sie wie im vorangehenden Kapitel „Programmierung per manueller Code-Eingabe“ beschrieben vor und prüfen, ob der Code mit der nächstniedrigeren Zahlenkombination funktioniert.

i Hinweise:

1. Bei aktivierter Code-Suche sind alle Tasten bis auf OK ^18 und EXIT ^6 ohne Funktion.
2. Wenn die automatische Suche das Ende der Code-Liste erreicht hat, stoppt sie dort. Die Anzeige kehrt dann zu „SUCHE CODE“ zurück.

System konfigurieren

Uhrzeit einstellen

Die LCD-Anzeige ① zeigt Ihnen die Uhrzeit an. So stellen Sie sie ein:

1. Halten Sie die S-Taste ④ für etwas länger als 3 Sekunden gedrückt. Die Anzeige „SPRACHE KONF“ erscheint. Lassen Sie ca. 15 Sekunden ohne Eingabe verstreichen, verlässt das Gerät das Menü und kehrt zur Standardanzeige zurück.
2. Mit der ▲ oder ▼ Taste ⑤ wählen Sie „SYSTEM KONF“ an und bestätigen mit der OK-Taste ⑱.
3. In der LCD-Anzeige ① erscheint „ZEIT KONF“. Bestätigen Sie mit der OK-Taste ⑱. Die LCD-Anzeige ① zeigt jetzt „ZEIT“ an und das Zeitformat (24 HR) blinkt.
4. Mit der ▲ oder ▼ Taste ⑤ können Sie auf das andere Zeitformat (12 HR) umschalten. Dann steht später bei der Zeitanzeige zur Anzeige der Tageszeit ein „Rm“ oder „Pm“ vor der Uhrzeit. „Rm“ steht für „AM“ = „ante meridium“ (vormittags, 0:00 Uhr bis 12:00 Uhr). „Pm“ steht für „PM“ = „post meridium“ (nachmittags, 12:00 Uhr bis 0:00). Drücken Sie die OK-Taste ⑱ zur Bestätigung.
5. Jetzt blinkt die Stundenanzeige. Mit der ▲ oder ▼ Taste ⑤ wählen Sie die Stundenzahl der aktuellen Uhrzeit und drücken die OK-Taste ⑱.
6. Jetzt blinkt die Minutenanzeige. Mit der ▲ oder ▼ Taste ⑤ wählen Sie die Minutenzahl der aktuellen Uhrzeit und

drücken die OK-Taste 18 zum Speichern. Es erscheint wieder die Anzeige „ZEIT KONF“.

1. Um dieses oder die folgenden Menüs zu verlassen, drücken Sie so oft die EXIT-Taste ⑥, bis die Standardanzeige in der LCD-Anzeige ① erscheint.

Datum einstellen

Die LCD-Anzeige ① zeigt Ihnen das Datum an, wenn Sie die S-Taste ④ drücken. So stellen Sie das Datum ein:

1. Halten Sie die S-Taste ④ für etwas länger als 3 Sekunden gedrückt. Die Anzeige „SPRACHE KONF“ erscheint.
2. Mit der ▲ oder ▼ Taste ⑤ wählen Sie „SYSTEM KONF“ an und bestätigen mit der OK-Taste ⑱.
3. In der LCD-Anzeige ① erscheint „ZEIT KONF“. Drücken Sie die ▼ Taste ⑤, um auf „DATUM KONF“ zu wechseln. Bestätigen Sie mit der OK-Taste ⑱.
4. Im Display blinkt die Jahreszahl „2011“. Mit der ▲ oder ▼ Taste ⑤ können Sie die Jahreszahl ändern und mit der OK-Taste ⑱ bestätigen. Mit der ▲ oder ▼ Taste ⑤ können Sie die nun blinkende Monatszahl ändern und mit der OK-Taste ⑱ bestätigen. Nun blinkt die Tagesanzeige, die Sie auch wieder mit der ▲ oder ▼ Taste ⑤ ändern können.
5. Drücken Sie zum Speichern die OK-Taste 18. Es erscheint wieder die Anzeige „DATUM KONF“.

Kontrast einstellen

Den Kontrast des Displays können Sie wie folgt einstellen:

1. Halten Sie die S-Taste ④ für etwas länger als 3 Sekunden gedrückt. Die Anzeige „SPRACHE KONF“ erscheint.
2. Mit der ▲ oder ▼ Taste ⑤ wählen Sie „SYSTEM KONF“ an und bestätigen mit der OK-Taste ⑱.
3. Mit der ▲ oder ▼ Taste ⑤ wählen Sie „KONTRAST KONF“ und bestätigen mit der OK-Taste ⑱.

4. In der LCD-Anzeige ① blinkt nun der Kontrastwert, den Sie mit der ▲ oder ▼ Taste ⑤ einstellen können:
   Anzeige im Display: 0 = höchster Kontrast 15 = niedrigster Kontrast

5. Mit der OK-Taste ^18 speichern Sie die gewünschte Einstellung. Es erscheint wieder die Anzeige „KONTRAST KONF“.

Hintergrundbeleuchtung

Sie können einstellen, wie lange der Hintergrund der LCD-Anzeige ① und der Tasten nach Ende der Bedienung beleuchtet bleiben soll. Bedenken Sie dabei, dass eine längere Leuchtdauer die Lebensdauer der Batterien verringert.

1. Halten Sie die S-Taste ④ für etwas länger als 3 Sekunden gedrückt. Die Anzeige „SPRACHE KONF“ erscheint.
2. Mit der ▲ oder ▼ Taste ⑤ wählen Sie „SYSTEM KONF“ an und bestätigen mit der OK-Taste ⑱.

3. Mit der ▲ oder ▼ Taste ⑤ wählen Sie „LICHT KONF“ und bestätigen mit der OK-Taste ⑱.

4. In der LCD-Anzeige ① blinkt nun die Sekundenzahl für die Nachleuchtdauer, die Sie mit den ▲ ▼ Tasten ⑤ von 0 bis 60 einstellen können. Wählen Sie „0“, wird die Hintergrundbeleuchtung ganz abgeschaltet.

5. Mit der OK-Taste ^18 speichern Sie die gewünschte Einstellung. Es erscheint wieder die Anzeige „LICHT KONF“.

Globale Lautstärke/Stummschaltung einstellen

Damit Sie für die Lautstärkeregelung und Stummschaltung nicht immer erst eine Gerätetaste drücken müssen, spricht die UFB für diese Funktionen immer nur ein einzelnes Gerät an. Dieses Zielgerät können Sie festlegen.

1. Halten Sie die S-Taste ④ für etwas länger als 3 Sekunden gedrückt. Die Anzeige „SPRACHE KONF“ erscheint.
2. Mit der ▲ oder ▼ Taste ⑤ wählen Sie „SYSTEM KONF“ an und bestätigen mit der OK-Taste ⑱.
3. Mit der ▲ oder ▼ Taste ⑤ wählen Sie „VOL/STUM KONF“ und bestätigen mit der OK-Taste ⑱.
4. Die LCD-Anzeige ① zeigt „VOLALLE EINST“ an. Drücken Sie die OK-Taste ⑱, die Anzeige wechselt auf „VOLALLE MODUS“.
5. Jetzt drücken Sie die Gerätetaste ③ für das Gerät, das von der globalen Lautstärkeregelung gesteuert werden soll.
6. Verfügt das angegebene Gerät über eine Lautstärkeregelung, wird kurz „ERFOLG“ angezeigt und das Menü beendet. Die Lautstärkeregelung wirkt dann ab jetzt auf das soeben festgelegte Gerät.
7. Verfügt dieses Gerät über keine eigene Lautstärkeregelung, lässt die UFB diese Auswahl nicht zu und zeigt „FEHLER VOL“ an. Auch dann wird das Menü beendet. Die Lautstärkeregelung wirkt dann weiterhin auf das bisherige Gerät.

Sie können die globale Lautstärkeregelung für bestimmte Geräte auch deaktivieren.

1. Wählen Sie dazu im Menü „VOL/STUM KONF“ mit der ▲ oder ▼ Taste ⑤ die Funktion „MODUSVOL EINST“ aus und bestätigen mit der OK-Taste ⑱. In der LCD-Anzeige ① erscheint „MODUSVOL MODUS“.

2. Jetzt drücken Sie die Gerätetaste ③ für das Gerät, das von der globalen Lautstärkeregelung ausgenommen werden soll. Die LCD-Anzeige ① zeigt „ERFOLG“ an und die globale Lautstärkeregelung ist deaktiviert, wenn die UFB im Betriebsmodus eines der ausgewählten Geräte arbeitet.

Sie können die Einstellungen im Menü „VOL/STUM KONF“ auch wieder aufheben.

1. Wählen Sie dazu im Menü „VOL/STUM KONF“ mit der ▲ oder ▼ Taste ⑤ die Funktion „VOL/STUM RESET“ aus und bestätigen mit der OK-Taste ⑱.
2. Die LCD-Anzeige ① fordert Sie mit „BESTÄTIG RESET“ zur Bestätigung mit der OK-Taste auf ⑱. Drücken Sie die

OK-Taste 18, wenn Sie die Einstellungen löschen wollen, die „ERFOLG“-Anzeige bestätigt dann die Löschung der Gerätezuordnung zur globalen Lautstärkeregelung. Oder aber Sie drücken die EXIT-Taste 6, um das Löschen abzubrechen.

Band-/Discgerät für Direktbedienung auswählen

Sie können ein Band- oder Discgerät auswählen, das Sie mit den Laufwerkstasten ⑬ bedienen können, ohne zuvor auf die zugehörige Gerätetaste ③ drücken zu müssen.

1. Halten Sie die S-Taste ④ für etwas länger als 3 Sekunden gedrückt. Die Anzeige „SPRACHE KONF“ erscheint.
2. Mit der ▲ oder ▼ Taste ⑤ wählen Sie „SYSTEM KONF“ an und bestätigen mit der OK-Taste ⑱.
3. In der LCD-Anzeige ① erscheint „ZEIT KONF“. Drücken Sie die ▼ Taste ⑤, um auf „WIEDERG.KONF“ zu wechseln. Bestätigen Sie mit der OK-Taste ⑱.
4. Mit der ▲ oder ▼ Taste ⑤ wählen Sie nun das Gerät aus, das auf die UFB reagieren soll, wenn Sie die Laufwerkstasten ⑬ verwenden. Bestätigen Sie mit der OK-Taste ⑱.
5. Wenn Sie anstelle eines Gerätes „OFF“ auswählen und mit der OK-Taste 18 bestätigen, schalten Sie die Direktbedienung aus. Wenn Sie „RESET“ auswählen und mit der OK-Taste 18 bestätigen, aktivieren Sie die vorprogrammierte Werkseinstellung (DVD) für diese Funktion.
6. Die LCD-Anzeige ① zeigt „ERFOLG“ an und das ausgewählte Gerät kann nun direkt mit den Laufwerkstasten ⑬ bedient werden.

Sperr-Funktion einstellen

Mit der Sperr-Funktion können Sie den Zugang zu allen Konfigurationsmenüs sperren.

1. Halten Sie die S-Taste ④ für etwas länger als 3 Sekunden gedrückt. Die Anzeige „SPRACHE KONF“ erscheint.
2. Mit der ▲ oder ▼ Taste ⑤ wählen Sie „SYSTEM KONF“ an und bestätigen mit der OK-Taste ⑱.
3. Mit der ▲ oder ▼ Taste ⑤ wählen Sie „SPERREN KONF“ und bestätigen mit der OK-Taste ⑱. Die LCD-Anzeige ① zeigt die aktuelle Einstellung an.
4. Mit der ▲ oder ▼ Taste ⑤ wählen Sie nun zwischen „SPERREN“ (Sperre an) oder „ENTSPER“ (Sperre aus).
5. Mit der OK-Taste ^18 speichern Sie die Einstellung. In der LCD-Anzeige ^1 erscheint dann wieder „SPERREN KONF“.

System Reset

Über diese Funktion können Sie die Belegung aller oder einzelner Gerätetasten aufheben.

1. Halten Sie die S-Taste ④ für etwas länger als 3 Sekunden gedrückt. Die Anzeige „SPRACHE KONF“ erscheint.
2. Mit der ▲ oder ▼ Taste ⑤ wählen Sie „SYSTEM KONF“ an und bestätigen mit der OK-Taste ⑱.
3. Mit der ▲ oder ▼ Taste ⑤ wählen Sie „SYSTEM RESET“ und bestätigen mit der OK-Taste ⑱.
4. Sie können nun mit der ▲ oder ▼ Taste ⑤ die gewünschte Funktion auswählen. Um die Belegung (Code) aller Gerätetasten ③ sowie sämtliche Daten zu Macros, Timer und gelernten Funktionen zu löschen, wählen Sie „ALLE RESET“ aus und bestätigen mit der OK-Taste ⑱.
5. In der LCD-Anzeige ① erscheint nun „BESTÄTIG RESET“. Bestätigen Sie das Löschen mit der OK-Taste ⑱. Dann zeigt die LCD-Anzeige ① „ERFOLG“ an. Die genannten Informationen sind nun gelöscht und das Menü wird beendet.
6. Um nur die Belegung einzelner Gerätetasten ③ zu löschen, wählen Sie „MODUS RESET“ aus und drücken die OK-Taste ⑱. Die LCD-Anzeige ① zeigt nun „MODUS“ an und fordert Sie so zum Drücken einer Gerätetaste ③ auf, deren Belegung Sie löschen wollen. Anschließend wird kurz „ERFOLG“ angezeigt, dann lesen Sie wieder „MODUS“ in der LCD-Anzeige. Drücken Sie nun bei Bedarf weitere Gerätetasten ③, um auch deren Belegung zu löschen.
7. Oder aber Sie verlassen das Menü, indem Sie die EXIT-Taste ⑥ drücken.

Timer konfigurieren

Die UFB bietet 2 Timermodi, Sleep-Timer und Ereignis-Timer.

Sleep-Timer

1. Drücken Sie die Gerätetaste ③ für das zu steuernde Gerät (z. B. VCR).
2. Halten Sie die S-Taste ④ für etwas länger als 3 Sekunden gedrückt. Die Anzeige „SPRACHE KONF“ erscheint.
3. Drücken Sie die ▲ oder ▼ Taste 5, bis „TIMER KONF“ angezeigt wird. Drücken Sie die OK-Taste 18, „TIMER SLEEP“ erscheint in der LCD-Anzeige 1. Bestätigen Sie die Auswahl dieser Funktion mit der OK-Taste 18.
4. Jetzt blinkt unten rechts in der LCD-Anzeige ① die Minutenzahl der Restlaufzeit für das ausgewählte Gerät. Stellen Sie mit der ▲ oder ▼ Taste ⑤ den gewünschten Wert von 1 bis 99 Minuten ein. Drücken Sie die OK-Taste ⑱ zur Bestätigung. Bei programmiertem Sleep-Timer zeigt die LCD-Anzeige ① „zZ“ rechts neben der Zeit an.
5. Positionieren Sie die Fernbedienung so, dass ihre Infra- rotsignale das abzuschaltende Gerät erreichen können. Nach Ablauf der eingestellten Zeit wird die Fernbedienung das Gerät abschalten.
6. Wenn Sie jetzt die S-Taste ④ drücken, wird unten links in der LCD-Anzeige ① „SL“ angezeigt.

Ereignis-Timer

Die Fernbedienung verfügt über 4 Ereignis-Timer, über die Sie bestimmte Serien von Tastenkombinationen zu bestimmten Zeiten aussenden lassen können.

1. Halten Sie die S-Taste ④ für etwas länger als 3 Sekunden gedrückt. Die Anzeige „SPRACHE KONF“ erscheint.

2. Mit der ▲ oder ▼ Taste ⑤ wählen Sie „TIMER KONF“ an und bestätigen mit der OK-Taste ⑱. „TIMER SLEEP“ erscheint in der LCD-Anzeige ①. Mit der ▲ oder ▼ Taste ⑤ wählen Sie den gewünschten Speicherplatz „TIMER KONF 1“ bis „TIMER KONF 4“ aus und bestätigen mit der OK-Taste ⑱.

3. Jetzt blinkt die Stundenzahl der Uhrzeit, zu der die gewünschte Tastenkombination ausgeführt werden soll. Stellen Sie mit der ▲ oder ▼ Taste ⑤ die gewünschte Stunde ein und drücken Sie zur Bestätigung die OK-Taste ⑱.

4. Jetzt blinkt die Minutenzahl der Uhrzeit, zu der die gewünschte Tastenkombination ausgeführt werden soll. Stellen Sie mit der ▲ oder ▼ Taste ⑤ die gewünschte Minute ein und drücken Sie zur Bestätigung die OK-Taste ⑱.

5. In der LCD-Anzeige ① lesen Sie „TIMER X TASTE“ (X steht für den gewünschten Timer). Drücken Sie nun die gewünschte Gerätetaste ③ gefolgt von der gewünschten Abfolge der Tastenbefehle.

6. Standardmäßig werden die Timerbefehle im Abstand von je 1 Sekunde gesendet. Da manche Geräte etwas träge reagieren, kann es sein, dass die Abfolge der Timerbefehle zu schnell an das Gerät gesendet werden. Dann haben Sie die Möglichkeit, vor einem Tastenbefehl eine Pause von 5 - 21 Sekunden zu programmieren. Drücken Sie dazu ggf. wiederholt die MACRO-Taste ⑧. Unten rechts zeigt die LCD-Anzeige ① die aktuelle Pausenlänge in Sekunden an.

7. Drücken Sie die S-Taste ④, um Ihre Eingaben zu speichern und zur Timer-Übersicht zurückzukehren.

8. Gehen Sie analog vor, um bei Bedarf auch die anderen Timer-Speicherplätze zu programmieren.

9. Bei programmiertem Ereignis-Timer zeigt die LCD-Anzeige ① das Timer-Symbol, „rechts neben der Zeit an.

i Hinweise:

1. Pro Timer-Speicherplatz können maximal 14 Tasten programmiert werden. Nach Eingabe der 14. Taste wird die Abfolge automatisch gespeichert und „VOLL“ in der LCD-Anzeige ① angezeigt.

2. Auch in diesem Menü kehrt das Gerät nach ca. 15 Sekunden ohne Eingabe zur Standardanzeige zurück.

Timer löschen

So können Sie einen programmierten Sleep- oder Ereignis-Timer löschen:

1. Wählen Sie den Timer aus, den Sie löschen möchten (siehe Kapitel Sleep-Timer/Ereignis-Timer) und drücken Sie die OK-Taste ^18 . In der LCD-Anzeige ^1 lesen Sie „TIMER LÖSCH“.

2. Drücken Sie die OK-Taste 18. Die LCD-Anzeige 1 wechselt zu „BESTÄTIG LÖSCH“.

3. Drücken Sie erneut die OK-Taste 18, um den Timer zu löschen. Die LCD-Anzeige 1 bestätigt das erfolgreiche Löschen mit der Anzeige „ERFOLG“.

Lernen konfigurieren

Die Universalfernbedienung (UFB) kann Tastensignale einer Originalfernbedienung lernen und speichern. Wenn die UFB nach den bereits geschilderten Programmiermethoden nicht funktioniert oder nicht alle Befehle ausführen kann, versuchen Sie bitte, die UFB mithilfe der Originalfernbedienung(en) anzulernen.

• Verwenden Sie neue Batterien für die UFB und die Originalfernbedienung.
• Halten Sie mindestens einen Meter Abstand zu anderen Lichtquellen ein. Die Lichtquellen können die Infrarot-Übertragung stören.
• Legen Sie die UFB und die Originalfernbedienung in einem Abstand von 20 bis 50 mm so zueinander auf eine ebene Unterlage, dass die Infrarot-Dioden ^20 aufeinander gerichtet sind.

i Hinweise:

1. Verwenden Sie folgende Tasten nicht für die Lernfunktion: alle Gerätetasten ③, MACRO ⑧, S-Taste ④, EXIT ⑥.
2. Wenn beim Anlernen während der Anzeige von „LER-NEN“ nach 30 Sekunden noch keine Taste der Original-FB gedrückt wurde, wird das Lern-Menü beendet. Dieser Modus kann nicht durch Drücken einer Taste der UFB beendet werden.
3. Der Speicher fasst insgesamt 150 Tastenbefehle. Wenn der Speicher voll ist, zeigt die LCD-Anzeige ① „LERNEN VOLL“ an und der Lernmodus wird beendet.
4. Mit der EXIT-Taste ⑥ kehren Sie zum vorigen Status zurück (Ausnahme bei Anzeige von „LERNEN TASTE“ bzw. „LERNEN“).

Code-Lernfunktion

1. Drücken Sie die Gerätetaste ③ für das Gerät, für das die UFB einen Tastencode lernen soll.
2. Halten Sie die S-Taste ④ für etwas länger als 3 Sekunden gedrückt. Die Anzeige „SPRACHE KONF“ erscheint.
3. Mit der ▲ oder ▼ Taste ⑤ wählen Sie das Menü „LER-NEN KONF“ aus und drücken dann die OK-Taste ⑱.
4. In der LCD-Anzeige ① erscheint „LERNEN EINST“. Dann drücken Sie die OK-Taste ⑱. In der LCD-Anzeige ① erscheint „LERNEN TASTE“ (Taste auswählen).
5. Drücken Sie zuerst die Taste auf der UFB, die angelernt werden soll. In der LCD-Anzeige ① erscheint „LERNEN“. Die UFB wartet nun auf das Infrarotsignal der Original-FB.

i Hinweis:

Sollte die Anzeige nicht auf „LERNEN“ wechseln, haben Sie eine Taste ausgewählt, für die kein Tastencode erlernt werden kann.

1. Richten Sie die Infrarotsensoren 20 der beiden Fernbedienungen aufeinander aus.

2. Jetzt halten Sie die gewünschte Taste der Original-FB gedrückt, bis in der LCD-Anzeige ① der UFB „ERFOLG“ oder „LEARN ERROR?“ erscheint.

3. Wenn in der LCD-Anzeige ① „ERFOLG“ erscheint (Vorgang erfolgreich), können Sie, beginnend mit Schritt 5, weitere Tasten anlernen. Wenn „LEARN ERROR?“ erscheint (Vorgang nicht erfolgreich), wiederholen Sie den Vorgang ebenfalls ab Schritt 5.

4. Um den Lernvorgang abzubrechen/zu beenden, drücken Sie die S-Taste und anschließend während der Anzeige „LERNEN TASTE“ so oft die EXIT-Taste ⑥, bis die Standardanzeige in der LCD-Anzeige ① erscheint. Während der Anzeige „LERNEN“ lassen Sie einfach 30 Sekunden ohne Bedienung verstreichen, dann beendet das Gerät das Menü.

Sämtliche programmierten Tasten aller Geräte löschen

1. Halten Sie die S-Taste ④ für etwas länger als 3 Sekunden gedrückt. Die Anzeige „SPRACHE KONF“ erscheint.

2. Mit der ▲ oder ▼ Taste ⑤ wählen Sie das Menü „LERNEN KONF“ aus und drücken dann die OK-Taste ⑱. In der LCD-Anzeige ① erscheint „LERNEN EINST“.

3. Mit der ▲ oder ▼ Taste ⑤ wählen Sie „LERNEN LÖSCH“ (Gelerntes löschen) und bestätigen mit der OK-Taste ⑱. In der LCD-Anzeige ① erscheint „BESTÄTIG LÖSCH“ (Löschen bestätigen).

4. Bestätigen Sie mit der OK-Taste 18. In der LCD-Anzeige ① erscheint „ERFOLG“. Alle programmierten Tasten sind gelöscht. Abschließend wird das Menü automatisch beendet.

i Hinweis:

Zeigt die LCD-Anzeige „BESTÄTIG LÖSCH“ an, können Sie das Löschen mit der Taste EXIT ⑥ abbrechen.

Makros konfigurieren

Mit der MAKRO-Funktion können bis zu 16 Tastenbefehle mit einem einzigen Tastendruck ausgeführt werden, d.h. mehrere zuvor gespeicherte Steuerbefehle können mit einer MAKRO-Taste ausgelöst werden. Es stehen Ihnen 6 Makrospeicherplätze zur Verfügung.

Ein Makro programmieren

Zur Programmierung eines Makros gehen Sie wie folgt vor:

1. Halten Sie die S-Taste ④ für etwas länger als 3 Sekunden gedrückt. Die Anzeige „SPRACHE KONF“ erscheint.

2. Mit der ▲ oder ▼ Taste ⑤ wählen Sie „MAKRO KONF“ und bestätigen mit der OK-Taste ⑱. Im Display erscheint „MAKRO KONF 1“.

3. Mit der ▲ oder ▼ Taste ⑤ wählen Sie den zu programmierenden Speicherplatz aus (MAKRO KONF 1 - 6) und bestätigen mit der OK-Taste ⑱.
4. In der LCD-Anzeige ① erscheint „MACRO STEP“. Drücken Sie nun nacheinander die gewünschten Tasten (max. 16). Die Sequenz sollte mit einer Gerätetaste ③ beginnen.
5. Standardmäßig werden die Makrobefehle im Abstand von je 1 Sekunde gesendet. Da manche Geräte etwas träge reagieren, kann es sein, dass die Abfolge der Makrobefehle zu schnell an das Gerät gesendet werden. Dann haben Sie die Möglichkeit, vor einem Tastenbefehl eine Pause von 5 - 21 Sekunden zu programmieren. Drücken Sie dazu ggf. wiederholt die MACRO-Taste ⑧. Unten rechts zeigt die LCD-Anzeige ① die aktuelle Pausenlänge in Sekunden an.
6. Wenn die maximale Anzahl der Tastenbefehle erreicht ist, zeigt die LCD-Anzeige ① „FULL“ an.
7. Speichern Sie die Eingabe mit der S-Taste ④. In der LCD-Anzeige ① erscheint „MAKRO KONF“.
8. Wenn Sie bei der Auswahl des zu programmierenden Makros (Schritt 3) einen bereits belegten Speicherplatz auswählen, wird das bestehende Makro überschrieben.
9. Wiederholen Sie den Vorgang ab Schritt 3 zum Anlegen weiterer Makros.
10. Mit der EXIT-Taste ⑥ gelangen Sie eine Ebene im Menü zurück, ausgenommen während der Eingabe der Tastenbefehle.

i Hinweise:

1. Maximal 16 Tastenbefehle können in einem Makro gespeichert werden. Nach der Eingabe des 16. Tastenbefehls erscheint „FULL“ in der LCD-Anzeige ①.
2. Um den Modus ohne Speicherung zu verlassen, lassen Sie ca. 15 Sekunden ohne Eingabe verstreichen.
3. Im Modus „MACRO STEP“ können Sie nur mit der S-Taste ④ zum vorigen Status zurückkehren.

Beispiel: Sie möchten eine Befehlskette in einem Makro speichern. Wir beginnen im Modus „MACRO STEP“.

Gewünschte Befehlskette: TV einschalten => PAUSE => auf den AV-Eingang umschalten => DVD einschalten => PAUSE => DVD abspielen.

Im Modus „MACRO STEP“ geben Sie dafür folgende Tastenbefehle ein:

Um ein zuvor programmiertes Makro auszuführen, gehen Sie wie folgt vor:

1. Drücken Sie die MACRO-Taste 8.
2. Rufen Sie mit der entsprechenden Zifferntaste ⑨ das gewünschte Makro auf (1-6). Beispiel: Soll Makro 3 ausgeführt werden, drücken Sie zunächst die MACRO-Taste ⑧ und dann innerhalb von 5 Sekunden die Zifferntaste ③".

Alle Makros löschen

Um alle zuvor programmierten Makros zu löschen, gehen Sie wie folgt vor:

1. Halten Sie die S-Taste ④ für etwas länger als 3 Sekunden gedrückt. Die Anzeige „SPRACHE KONF“ erscheint.
2. Mit der ▲ oder ▼ Taste ⑤ wählen Sie „MAKRO KONF“ und bestätigen mit der OK-Taste ⑱. Im Display erscheint „MAKRO KONF 1“.
3. Mit der ▲ oder ▼ Taste ⑤ wählen Sie „MAKRO LÖSCH“ aus und bestätigen mit der OK-Taste ⑱.
4. In der LCD-Anzeige ① erscheint „BESTÄTIG LÖSCH“ (Löschen bestätigen). Bestätigen Sie den Löschvorgang mit der OK-Taste ⑱. Die LCD-Anzeige ① zeigt „ERFOLG“ an. Alle Makros sind nun gelöscht, das Menü wird beendet.

i Hinweise:

1. Zeigt die LCD-Anzeige ① „BESTÄTIG LÖSCH“ an, können Sie das Löschen mit der Taste EXIT ⑥ abbrechen.
2. Einzelne Makros können nicht gelöscht, sondern nur überschrieben werden.

Favoritenkanal

i Hinweis:

Mit dieser Funktion können Sie Ihre bevorzugten Sender als Favoriten speichern.

Favoriten programmieren

Ihre Favoritensender speichern Sie wie folgt:

1. Drücken Sie die Gerätetaste Ⓔ für das Gerät, für das Sie einen Favoriten speichern wollen.
2. Halten Sie die S-Taste ④ für etwas länger als 3 Sekunden gedrückt. Die Anzeige „SPRACHE KONF“ erscheint.
3. Mit der ▲ oder ▼ Taste ⑤ wählen Sie „FAV KAN KONF“ und bestätigen mit der OK-Taste ⑱. Im Display erscheint „FAV KAN 1 KONF“.
4. Mit der ▲ oder ▼ Taste ⑤ wählen Sie den zu programmierenden Speicherplatz aus (FAV KAN KONF 1 - 4) und bestätigen mit der OK-Taste ⑱.
5. In der LCD-Anzeige ① erscheint „FAV KAN STEP“. Drücken Sie nun nacheinander die Tasten (max. 4) zum Aufruf Ihres gewünschten Favoritensenders.
6. Wenn die maximale Anzahl der Tastenbefehle erreicht ist, zeigt die LCD-Anzeige ① „VOLL“ an.

7. Speichern Sie die Eingabe mit der S-Taste ④. In der LCD-Anzeige ① erscheint „FAV KAN KONF 1-4“.

8. Wenn Sie bei der Auswahl des zu programmierenden Favoriten (Schritt 4) einen bereits belegten Speicherplatz auswählen, wird der bestehende Favorit überschrieben.

9. Wiederholen Sie die Schritte zum Anlegen weiterer Favoriten.
10. Mit der EXIT-Taste ⑥ gelangen Sie eine Ebene im Menü zurück, ausgenommen während der Eingabe der Tastenbefehle.

i Hinweis:

Die Eingabe der Kanalnummern kann je nach Modell und Marke des gewählten Gerätes variieren. Ggf. müssen Sie bei mehrstelligen Kanalnummern zunächst die -/- Taste 10 drücken.

Favoriten aufrufen

Um einen zuvor programmierten Favoriten aufzurufen, drücken Sie die FAV/EPG-Taste 19 gefolgt von der entsprechenden Zifferntaste für den gewünschten Speicherplatz (1 - 4).

Alle FAV-Kanäle löschen

Um alle zuvor programmierten Favoriten zu löschen, gehen Sie wie folgt vor:

1. Halten Sie die S-Taste ④ für etwas länger als 3 Sekunden gedrückt. Die Anzeige „SPRACHE KONF“ erscheint.
2. Mit der ▲ oder ▼ Taste ⑤ wählen Sie „FAV KAN KONF“ und bestätigen mit der OK-Taste ⑱. Im Display erscheint „FAV KAN 1 KONF“.
3. Mit der ▲ oder ▼ Taste ⑤ wählen Sie „FAV KAN LÖSCH“ aus und bestätigen mit der OK-Taste ⑱.
4. In der LCD-Anzeige ① erscheint „BESTÄTIG LÖSCH“ (Löschen bestätigen). Bestätigen Sie den Löschvorgang mit der OK-Taste ⑱. Die LCD-Anzeige ① zeigt „ERFOLG“ an. Alle Favoriten sind nun gelöscht, das Menü wird beendet.

i Hinweise:

1. Zeigt die LCD-Anzeige ① „BESTÄTIG LÖSCH“ an, können Sie das Löschen mit der Taste EXIT ⑥ abbrechen.
2. Einzelne Favoriten können nicht gelöscht, sondern nur überschrieben werden.

Lautstärkeregelung

Vol +/-, ✉(Stummschaltung)

Drücken Sie die Taste „VOL +“ um die Lautstärke zu erhöhen. Mit der Taste „VOL -“ verringern Sie sie. Um den Ton stumm zu schalten, drücken Sie die ☒-Taste 15. Ein weiteres Drücken dieser Taste schaltet den Ton wieder ein.

Wenn Sie kein anderes Gerät als Zielgerät für die globale Lautstärkeregelung eingestellt haben, wird beim Betätigen der VOL +/- Tasten 16 der UFB standardmäßig die Lautstärkeregelung des TV-Gerätes angesprochen, und zwar unabhängig davon, welche Gerätetaste 3 zuvor gedrückt wurde.

Dies gilt allerdings nicht für die Geräte „AMP“, „DVD“ und „DSAT“, da man davon ausgehen kann, dass diese Geräte über eine eigene Lautstärkeregelung verfügen.

Zur Bedienung

→ Um eines der programmierten Geräte mit der UFB bedie- nen können, drücken Sie zunächst die entsprechende Ge- rätetaste ③. Dann richten Sie die UFB auf dieses Gerät und drücken die gewünschte Taste.
Setzen Sie die Zifferntasten ⑨ genau so ein, wie Sie es mit der Originalfernbedienung tun. Bevor Sie eine zweistellige Eingabe machen, drücken Sie ggf. die -/- Taste ⑩.
→ Drücken Sie die S-Taste ④ und anschließend die FAV/EPG-Taste ⑲, um den elektronischen Programmführer eines mit dieser Funktion ausgestatteten Gerätes zu starten.
→ Wenn Sie die S-Taste ④ drücken, wird unten rechts in der LCD-Anzeige ① für 10 Sekunden das Datum eingeblendet.
→ Während Sie eine der Gerätetasten ③ gedrückt halten, wird unten rechts in der LCD-Anzeige ① der für dieses Gerät aktive Code eingeblendet.
⇒ Über die MENU-Taste ⑰ rufen Sie den Dialog für die Einstellungen der jeweiligen Zielgeräte auf.
→ Drücken Sie die Beleuchtungstaste ⑫, um die Display- und Tastenbeleuchtung ein- bzw. auszuschalten.

Alle AUS

i Hinweise:

Mit der Taste ☐ OFF (alle aus) ② können sämtliche eingeschalteten Geräte automatisch abgeschaltet werden. Diese Funktion kann bereits ausgeschaltete Geräte wieder einschalten (geräteabhängig). Halten Sie dazu die ALL OFF-Taste ② einige Sekunden lang gedrückt. Es kann bis zu 10 Sekunden dauern, bis alle Geräte abgeschaltet sind. Dies funktioniert nur unter folgenden Bedingungen:

1. Es besteht eine Sichtverbindung zwischen jedem Gerät und der UFB.
2. Automatische Code-Suche, Marken-Code-Suche und MAKRO-Funktion sind nicht aktiv.
3. Alle Zielgeräte müssen für ein Ausschalten per Fernbedienung geeignet sein.
   Um alle Geräte automatisch wieder einzuschalten, halten Sie wieder die Taste ☐ ② gedrückt, bis alle Geräte eingeschaltet sind.

Reinigen und Lagerung

Achtung!

Achten Sie darauf, dass bei der Reinigung keine Feuchtigkeit in das Gerät gelangt! Andernfalls besteht die Gefahr eines irreparablen Schadens für das Gerät!

→ Reinigen Sie das Gehäuse des Gerätes ausschließlich m einem leicht feuchten Tuch und einem milden Spülmittel.
→ Lagern Sie das Gerät ausschließlich in einer Umgebung, die den Angaben in den Technischen Daten entspricht.
→ Vor der Lagerung entnehmen Sie die Batterien, damit diese das Gerät nicht beschädigen können, sollten sie während der Lagerung auslaufen.

Fehler / Abhilfe

Ihr Gerät reagiert nicht auf die UFB.

⇒ Überprüfen Sie die Batterien. Sie müssen genug Spannung haben und korrekt eingelegt sein.

→ Haben Sie zunächst die richtige Gerätetaste ③ für das gewünschte Zielgerät gedrückt?

⇒ Überprüfen Sie, ob für das Zielgerät der richtige Code einprogrammiert ist (siehe Abschnitt „CODE KONF“).

Die UFB überträgt die Befehle nicht korrekt.

→ Drücken Sie die entsprechende Gerätetaste ③, um die UFB in den korrekten Modus zu versetzen.

→ Die Batterien müssen genug Spannung haben und korre eingelegt sein.

Möglicherweise verwenden Sie einen falschen Code. Starten Sie die Marken-Code-Suche, die automatische Codesuche oder die direkte Code-Eingabe (manuell).

Die UFB wechselt nicht die Sender auf dem Gerät.

→ Drücken Sie die entsprechende Gerätetaste ③, um die UFB in den korrekten Modus zu versetzen.

→ Falls die Original-FB keine „-/- -“ Taste besitzt, wechseln Sie die Programme mit den P+/— Tasten ⑦ oder den Zifferntasten ⑨.

→ Funktioniert auch dies nicht, könnte die Kindersicherung des Zielgerätes aktiviert sein.

Manche Tasten der UFB funktionieren nicht korrekt.

→ Ihre UFB besitzt möglicherweise nicht alle Funktionen de Original-Fernbedienung des Geräts.

Möglicherweise haben Sie nicht den optimalen Code einprogrammiert. Suchen Sie einen Code, der mehr Funktionen des Zielgerätes unterstützt.

Die UFB reagiert nicht mehr, nachdem eine Taste gedrückt wurde.

→ Die Batterien müssen genug Spannung haben und korre eingelegt sein.

→ Richten Sie die UFB auf Ihr Gerät aus.

Die LCD-Anzeige ① zeigt nichts an.

→ Die Batterien müssen genug Spannung haben und korre eingelegt sein.

→ Der Kontrast könnte zu gering eingestellt sein. Erhöhen Sie die Kontrasteinstellung.

Entsorgen

Werfen Sie das Gerät keinesfalls in den normalen Hausmüll. Dieses Produkt unterliegt der europäischen Richtlinie 2002/96/EC.

Universalfernbedienung

• Entsorgen Sie die Universalfernbedienung oder Teile davon über einen zugelassenen Entsorgungsbetrieb oder über Ihre kommunale Entsorgungseinrichtung.
• Beachten Sie die aktuell geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung.

Batterien/Akkus

• Batterien/Akkus dürfen nicht im Hausmüll entsorgt werden.
• Batterien können Giftstoffe enthalten, die die Umwelt schädigen. Entsorgen Sie die Batterien/Akkus deshalb unbedingt entsprechend der geltenden gesetzlichen Bestimmungen.
• Jeder Verbraucher ist gesetzlich verpflichtet, Batterien/Akkus bei einer Sammelstelle seiner Gemeinde, seines Stadtteils oder im Handel abzugeben. Diese Verpflichtung dient dazu, dass Batterien/Akkus einer umweltschonenden Entsorgung zugeführt werden können.
• Geben Sie Batterien/Akkus nur im entladenen Zustand zurück.

Verpackungen

- Führen Sie alle Verpackungsmaterialien einer umweltgerechten Entsorgung zu.

Technische Daten

Steuerbare Geräte: 10

Abmessungen

L x B x H: 217 x 50 x 22 mm

Gewicht: 133 g (inkl. Batterien)

Infrarot-LED: Laserklasse 1

Stromversorgung

Batterien: 2 x 1,5 V Typ AAA/LR03 (Micro) (im Lieferumfang enthalten)

Betriebstemperatur: +15 - +35 °C

Lagertemperatur: -0 - +50 °C

Feuchtigkeit: ≤ 75 % (keine Kondensation)

Hinweis zur Konformität

Dieses Gerät entspricht hinsichtlich Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der europäischen Richtlinie für elektromagnetische Verträglichkeit 2004/108/EC und der RoHS Richtlinie 2011/65/EU.

KOMPERNASS GMBH

BURGSTRASSE 21

44867 BOCHUM, GERMANY

www.kompernass.com

Garantie & Service

Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Das Gerät wurde sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Bitte bewahren Sie den Kassenbon als Nachweis für den Kauf auf. Bitte setzen Sie sich im Garantiefall mit Ihrer Servicestelle telefonisch in Verbindung. Nur so kann eine kostenlose Einsendung Ihrer Ware gewährleistet werden.

Die Garantieleistung gilt nur für Material-oder Fabrikationsfehler, nicht aber für Transportschäden, Verschleißteile oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter oder Akkus.

Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.

Ihre gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt.

Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden, spätestens aber zwei Tage nach Kaufdatum. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

DE Service Deutschland

Tel.: [phone] (0,14 EUR/Min. aus dem dt. Festnetz, Mobilfunk max.

0,42 EUR/Min.)

E-Mail: [e-mail]

IAN 86342

AT Service Österreich

Tel.: [phone] (0,15 EUR/Min.)

E-Mail: [e-mail]

IAN 86342

CH Service Schweiz

Tel.: [phone](0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.)

E-Mail: [e-mail]

IAN 86342

DE Herstellerverzeichnis mit Gerätecodeliste

AT
