BEDIENUNGSANLEITUNG KH 2159 SILVERCREST

• Dank de batterijen en accu's alleen in een ontladen toe- stand af. Voer alle verpakkingsmaterialen op een milieuvriende- lijke manier af. Technische gegevens Bestuurbare apparaten: 10 Afmetingen L x B x H: 217 x 50 x 22 mm Gewicht : 102 g (zonder batterijen) Infrarood-LED: Laserklasse 1 Stroomvoorziening batterij: 2 x 1,5 V type AAA/LR03 (Micro) (inbegrepen in de levering) Bedrijfstemperatuur : + 5 – +35°C Opslagtemperatuur : -20 - +50 °C Vochtigheid: 5 - 90 % (geen condensatie) Opmerking over de conformiteit Dit apparaat voldoet met betrekking tot overeenstemming met de fundamentele eisen en de andere relevante voor- schriften aan de EMV-richtlijn 2004/108/EC. Importeur KOMPERNASS GMBH BURGSTRASSE 21 44867 BOCHUM, GERMANY www.kompernass.com Garantie & service U heeft op dit apparaat 3 jaar garantie vanaf de aan- koopdatum. Het apparaat is met de grootst mogelijke zorg vervaardigd en voorafgaand aan de levering nauwkeurig gecontroleerd. Bewaar a.u.b. de kassabon als aankoopbe- wijs. Mocht u aanspraak willen maken op de garantie, neem dan telefonisch contact op met uw serviceadres. Alleen op die manier is een kostenloze verzending van uw product ge- garandeerd. De garantie geldt uitsluitend voor materiaal- of fabricage- fouten, niet voor aan slijtage onderhevige delen of voor beschadigingen van breekbare onderdelen, bijv. schakelaars of accu’s. BDA_KH 2159 - DT-53628_nl.indd 54 30.06.2010 14:40:03- 55 - Het product is uitsluitend bestemd voor privé-gebruik en niet voor bedrijfsmatige doeleinden. Bij verkeerd gebruik en ondeskundige behandeling, bij gebruik van geweld en bij reparaties die niet door ons geautoriseerd serviceliaal zijn uitgevoerd, vervalt de garantie. Uw wettelijke rechten worden door deze garantie niet be- perkt. De garantieperiode wordt niet verlengd door de aansprake- lijkheid. Dit geldt eveneens voor vervangen en gerepareerde onderdelen. Eventuele schaden en gebreken die reeds bij de koop aanwezig zijn moeten direct na het uitpakken worden gemeld , uiterlijk echter twee dagen na datum van aankoop. Na aoop van de garantieperiode worden alle reparaties die optreden in rekening gebracht. Kompernass Service Netherland Tel.: 0900 1240001 E-mail: support.nl@kompernass.com Kompernaß Service Belgium Tél.: 0703 503 15 e-mail : support.be@kompernass.com BDA_KH 2159 - DT-53628_nl.indd 55 30.06.2010 14:40:04- 56 - BDA_KH 2159 - DT-53628_nl.indd 56 30.06.2010 14:40:04- 57 - INHALTSVERZEICHNIS SEITE Wichtige Sicherheitshinweise 58 Geräteübersicht 59 Inbetriebnahme 60 Gerät auspacken/Lieferumfang prüfen 60 Batterien einsetzen 60 Bedienelemente 61 LCD-Anzeige 61 Tasten 62 SETUP - Systemeinstellungen 65 Code Setup (Programmierung der Fernbedienung) 67 Programmierung per Marken-Code-Suche 67 Programmierung per manueller Code-Eingabe 68 Programmierung per automatischer Code-Suche 68 System Setup 70 Uhrzeit einstellen 70 Datum einstellen 70 Kontrast einstellen 71 Hintergrundbeleuchtung 71 Globale Lautstärke/Stummschaltung einstellen 71 Lock-Funktion einstellen 72 System Reset 73 Timer Setup 73 Sleep-Timer 73 Ereignis-Timer 73 Lern Setup 74 Code-Lernfunktion 75 Makro Setup 76 Favoritenkanal 78 Lautstärkeregelung 79 Vol +/—, (Stummschaltung) 79 Zur Bedienung 79 Alle AUS 80 Reinigen und Lagerung 80 Fehler / Abhilfe 80 Entsorgen 81 Technische Daten 82 Hinweis zur Konformität 82 Importeur 82 Garantie & Service 82 BDA_KH 2159 - DT-53628_de.indd 57 30.06.2010 14:42:02- 58 - UNIVERSALFERNBEDIENUNG KH2159 Diese Dokumentation ist urheberrechtlich geschützt. Alle Rechte, auch die der fotomechanischen Wiedergabe, der Vervielfältigung und der Verbreitung mittels besonderer Ver- fahren (zum Beispiel Datenverarbeitung, Datenträger und Datennetze), auch teilweise, sowie inhaltliche und technische Änderungen vorbehalten. Lesen Sie die Bedienungsanleitung vor der ersten Verwen- dung aufmerksam durch und heben Sie diese für den späte- ren Gebrauch auf. Händigen Sie bei Weitergabe des Gerä- tes an Dritte auch die Anleitung aus. Wichtige Sicherheitshinweise Bestimmungsgemäße Verwendung Kinder dürfen die Fernbedienung nur unter Aufsicht von Er- wachsenen bedienen. Die Universalfernbedienung kann maximal zehn Fernbedie- nungen ersetzen. Sie kann nur für Geräte der Unterhaltungs- elektronik mit einem Infrarot-Empfänger eingesetzt werden. Die Funktionen der Universalfernbedienung entsprechen im Wesentlichen denen der Originalfernbedienungen. Die Uni- versalfernbedienung ist für den privaten Gebrauch bestimmt. Sie ist nicht für eine gewerbliche Nutzung geeignet. Jede andere Verwendung gilt als nicht bestimmungsgemäß. Für Schäden aufgrund nicht bestimmungsgemäßer Verwen- dung oder eigenmächtiger Umbauten übernimmt der Herstel- ler keine Haftung. Warnung Ein Warnhinweis dieser Gefahrenstufe kennzeichnet eine mögliche gefährliche Situation. Falls die gefährliche Situation nicht vermieden wird, kann dies zu Verletzungen führen. Die Anweisungen in diesem Warnhinweis befolgen, um Verlet- zungen von Personen zu vermeiden. Achtung Ein Warnhinweis dieser Gefahrenstufe kennzeichnet einen mög- lichen Sachschaden. Falls die Situation nicht vermieden wird, kann dies zu Sachschäden führen. Die Anweisungen in die- sem Warnhinweis befolgen, um Sachschäden zu vermeiden. Hinweis Ein Hinweis kennzeichnet zusätzliche Informationen, die den Umgang mit dem Gerät erleichtern. Warnung vor Verletzungsgefahr durch falschen Umgang mit Batterien! Batterien müssen mit besonderer Vorsicht behandelt werden. Beachten Sie folgende Sicherheitshinweise:

• Batterien dürfen nicht in die Hände von Kindern gelan- gen. Kinder könnten Batterien in den Mund nehmen und BDA_KH 2159 - DT-53628_de.indd 58 30.06.2010 14:42:02- 59 - verschlucken. Wurde eine Batterie verschluckt, muss sofort medizinische Hilfe in Anspruch genommen werden.

• Batterien nicht ins Feuer werfen. Batterien keinen hohen Temperaturen aussetzen.

• Explosionsgefahr! Batterien dürfen nicht aufgeladen werden.

Batteriennichtönenoderkurzschließen.

• Batteriesäure, die aus einer Batterie austritt, kann zu Hautreizungen führen. Bei Hautkontakt mit viel Wasser abspülen. Wenn die Flüssigkeit in die Augen gelangt ist, gründlich mit Wasser ausspülen, nicht reiben und sofort einen Arzt aufsuchen. Achtung! Die Universalfernbedienung besitzt eine Infrarotdiode der Laserklasse 1. Betrachten Sie diese nicht mit optischen Gerä- ten, um Augenverletzungen zu vermeiden. Schaden am Gerät

• Sollte das Gerät defekt sein, versuchen Sie nicht, es eigen- ständig zu reparieren. Kontaktieren Sie in Schadensfällen den Hersteller oder dessen Service-Hotline (siehe Garan- tiekarte).

• Sollte Flüssigkeit in das Gerät gelangt sein oder wurde es anderweitig beschädigt, muss es durch den Hersteller oder dessen Service-Hotline überprüft werden. Setzen Sie sich mit dem Hersteller oder dessen Service-Hotline (siehe Garantiehinweise) in Verbindung.

• Entnehmen Sie die Batterien aus dem Batteriefach, sobald sie verbraucht sind.

• Wenn Sie das Gerät längere Zeit nicht benutzen, entneh- men Sie die Batterien, um Entladung zu vermeiden.

• Tauschen Sie ggf. immer alle Batterien gleichzeitig aus und mischen Sie nie Batterien unterschiedlichen Typs. Geräteübersicht q LCD-Anzeige w Taste /ALL OFF e Gerätetasten r S-Taste t Pfeiltasten y Taste EXIT u Tasten P +/— i Taste MACRO o Zierntasten

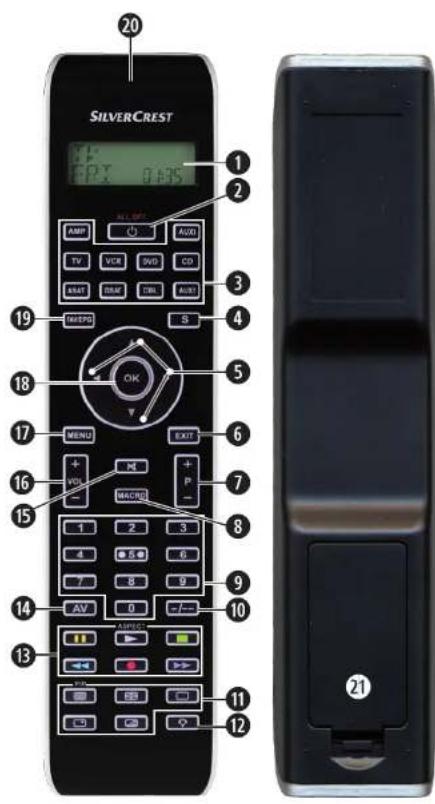

Taste für ein- oder zweistellige Programm-Nummern s Videotext-Funktionstasten d Beleuchtungstaste f Aufnahme-/Wiedergabetasten g Taste AV h Stummschaltung

2) Infrarot-Sender/Empfänger

2! Batteriefachabdeckung Hinweise:

• Die hier beschriebenen Funktionen beziehen sich auf den theoretischen Idealfall, dass die Tastenstruktur der jeweili- gen Originalfernbedienung mit der dieser Universalfernbe- dienung identisch ist. Dies wird aber nur in den seltensten Fällenzutreen.WennalsonichtsämtlicheFunktionender Originalfernbedienung nachvollzogen werden können, ist dies kein Mangel der Universalfernbedienung.

• Alle in dieser Anleitung oder der beiliegenden Codeliste verwendeten Markennamen sind Handelszeichen der ent- sprechenden Firmen. Inbetriebnahme Gerät auspacken/Lieferumfang prüfen Warnung! Halten Sie auch die Verpackungsfolien von Kindern fern. Es besteht Erstickungsgefahr.

• Packen Sie das Gerät und die Zubehörteile aus.

• Überprüfen Sie den Lieferumfang - Universalfernbedienung (UFB), - Bedienungsanleitung, - Herstellerverzeichnis mit Gerätecodeliste - 2 x 1,5 V Batterien, Typ AAA/LR03 (Micro) Hinweis: Transportschaden Sollten Sie einen Transportschaden bemerken, wenden Sie sich an den Hersteller oder dessen Service-Hotline (siehe Garantiehinweise). Batterien einsetzen Achtung! Die Universalfernbedienung darf nur mit 1,5 Volt Batterien (Größe AAA, LR03) betrieben werden. Führen Sie den Batteriewechsel zügig durch. Vorgenommene Einstellungen bleiben ca. 1 Minute lang gespeichert. Wenn in dieser Zeit keine neuen Batterien eingelegt wurden, müs- sen sämtliche Einstellungen erneut durch geführt werden. Die Uhrzeit und das Datum gehen allerdings auf jeden Fall verloren. BDA_KH 2159 - DT-53628_de.indd 60 30.06.2010 14:42:02- 61 -

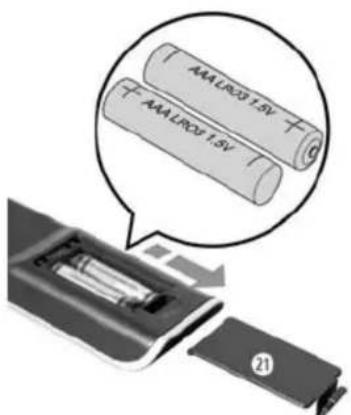

1. Batteriefachabdeckung 2!inPfeilrichtungönen.

2. Batterien entsprechend der Abbildung einsetzen und

Batteriefach schließen. Die LCD-Anzeige q ist aktiviert, solange Batterien eingelegt sind. Die folgende Abbildung zeigt die LCD-Anzeige q, nachdem die Batterien eingelegt oder gewechselt wurden.

Hinweis: Wenn keine LCD-Anzeige q sichtbar wird, überprüfen Sie die Polung der Batterien oder setzen Sie neue Batterien ein. Bedienelemente LCD-Anzeige Die LCD-Anzeige q ist in Felder eingeteilt.

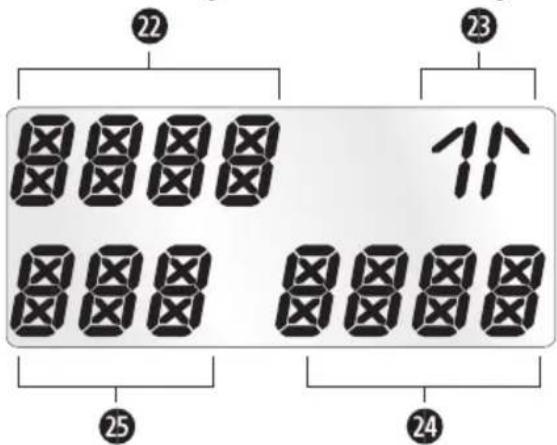

Textfeld 2@ Hier wird das aktuell angewählte Gerät angezeigt, zum Bei- spiel DVD, TV, VCR etc. Infrarot-Symbol 2# Bei jedem Tastendruck, bei dem ein Infrarotsignal gesendet wird, leuchtet das Infrarot-Symbol auf. BDA_KH 2159 - DT-53628_de.indd 61 30.06.2010 14:42:02- 62 - Code-/Zeitfeld 2$ Hier wird der Gerätecode des aktuell angewählten Gerätes angezeigt oder die Uhrzeit. Bei der Uhrzeitanzeige blinkt „

inderMittederZiern. Wochentagsfeld 2% Hier können Sie die engl. Kurzform des aktuellen Wochenta- ges ablesen, nachdem Sie das Datum eingegeben haben. MON = Monday = Montag TUE = Tuesday = Dienstag WED = Wednesday = Mittwoch THU = Thursday = Donnerstag FRI = Friday = Freitag SAT = Saturday = Samstag SUN = Sunday = Sonntag Standardanzeige:

Die Standardanzeige der LCD-Anzeige q besteht aus den Angaben für das aktuelle Gerät, z.B. „TV“, dem Kürzel für den Wochentag und der Uhrzeitanzeige. Tasten Hinweis: Alle hier beschriebenen Funktionen können Sie natürlich nur dann nutzen, wenn diese von dem zu steuernden Gerät auch unterstützt werden. Taste /ALL OFF w Gerät ein-/ausschalten; ca 5 Sekunden lang gedrückt halten, um alle Geräte ein-/ auszuschalten. Gerätetasten e Mit den Gerätetasten wählen Sie das Gerät aus, das bedient werden soll: Fernseher Videorecorder Zusatzgerät 1 Kabelempfänger CD-Spieler Analoger Satellitenempfänger Audio-Verstärker DVD-Spieler Digitaler Satellitenempfänger Zusatzgerät 2 BDA_KH 2159 - DT-53628_de.indd 62 30.06.2010 14:42:03- 63 - Die genannte Tastenzuordnung ist nicht zwingend. Sie können also z.B. auch den Code für den Videorecorder auf dem TV- Platz abspeichern. Taste „S“ r 3 Sekunden gedrückt halten, um das SETUP-Menü aufzurufen, kurz drücken, um das Datum einzublenden, bzw. das Aufrufen von Zusatzfunktionen wie EPG oder PIP einzuleiten Pfeiltasten t In Menüs nach oben, rechts, unten und links bewegen. Taste EXIT y Im Menü eine Ebene zurück wechseln. Tasten P +/— u Den Empfangskanal wechseln. Taste MACRO i Taste MACRO igefolgtvoneinerZiern- taste o 1-6, aktiviert eine zuvor abgespei- cherte Befehlskette. Zifferntasten o Programm- und Gerätecode- Nummern eingeben. Taste für ein-/zweistellige Programm-Nummern a Für zweistellige Programm-Nummern (je nach Gerätetyp) erst Taste a drücken, dannüberdieZierntasteno die Pro- gramm-Nummer eingeben. Durch erneutes Drücken wird die Anzeige wieder einstellig. Videotext-Funktionstasten s Im Videotextbetrieb haben die Tasten folgende Funktionen: Die Videotext-Funktion aufrufen Im normalen TV-Betrieb drücken Sie zunächst die S-Taste r gefolgt von der -Taste, um die „PIP“-Funktion (Bild im Bild) Ihres Fernsehgerätes zu steuern. BDA_KH 2159 - DT-53628_de.indd 63 30.06.2010 14:42:03- 64 - Automatischer Wechsel bei mehrseitigen Videotextseiten anhalten. Seitendarstellung vergrößern Text und TV-Bild übereinander blenden Die Videotext-Funktion beenden. Hinweise:

• Die Videotext-Funktion steht nur im europäischen TV-Modus zur Verfügung und Ihr TV-Gerät muss ein Vi- deotextmodul besitzen.

• Darüber hinaus steuern die P +/- Tasten u folgende Videotextfunktionen: P + Eine Seite weiter blättern P — Eine Seite zurück blättern Aufnahme-/Wiedergabetasten f Die Wiedergabetasten f steuern Geräte wie DVD/CD- Spieler und Videorekorder: Wiedergabe beginnen ASPECT Bildformatumschaltung bei TV-Bedienung Aufnahme Wiedergabe/Aufnahme/Spulen stoppen Wiedergabe anhalten Zurückspulen Vorspulen Taste AV g Auf den AV-Eingang umschalten. Stummschaltung h Ton ein-/ausschalten. Tasten VOL+/— j Lautstärke (Volume) einstellen. Taste MENU k Das Menü des gesteuerten Gerätes aufrufen. Taste OK l Mit der Taste OK bestätigen Sie eine Menü- Auswahl. Taste FAV/EPG 1( Drücken Sie die Taste FAV/EPG, um Ihre zuvor programmierten Lieblingssender aufzurufen. Um den elektronischen Programmführer des Zielgerätes auf- zurufen, drücken Sie zunächst kurz die S-Taste r, und dann die FAV/EPG-Taste. BDA_KH 2159 - DT-53628_de.indd 64 30.06.2010 14:42:04- 65 - SETUP - Systemeinstellungen In den Systemeinstellungen nehmen Sie folgendes vor:

• Die Programmierung der Fernbedienung auf die zu steuernden Geräte

• Einstellung von Uhrzeit, Datum, Displaykontrast, Hinter- grundbeleuchtung, Lautstärke, Lock-Funktion sowie System- Reset

• Das „Lernen“ bestimmter Tastenbefehle

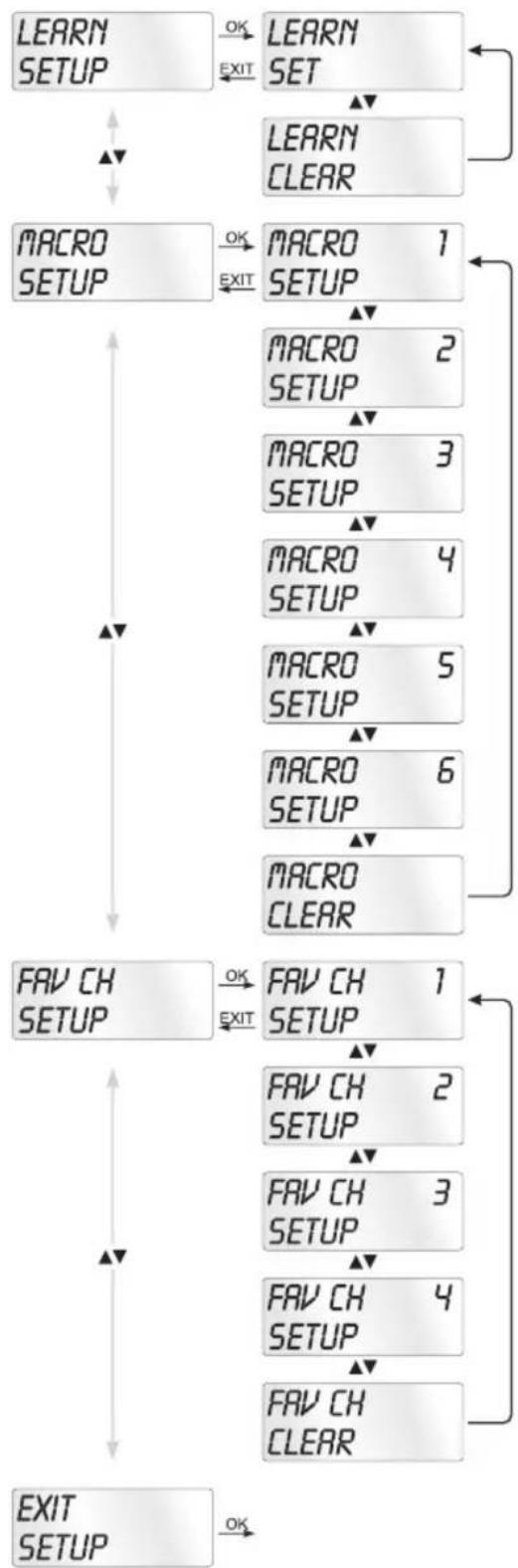

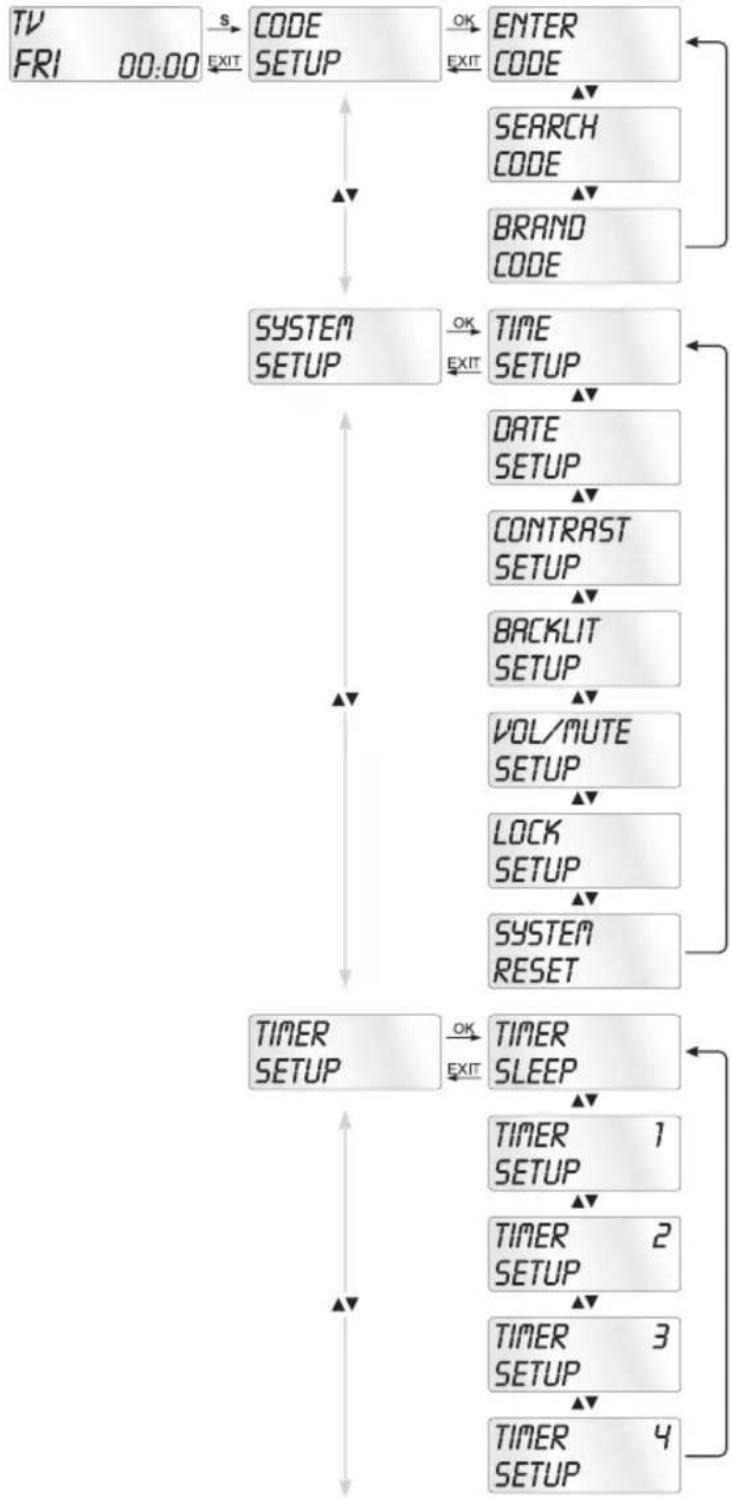

• Festlegen von Favoriten Auf der folgenden Seite sehen Sie eine Übersicht über die Menüstruktur. BDA_KH 2159 - DT-53628_de.indd 65 30.06.2010 14:42:04- 66 - BDA_KH 2159 - DT-53628_de.indd 66 30.06.2010 14:42:04- 67 - Code Setup (Programmierung der Fernbedienung) 3 Programmiermethoden stehen für die Fernbedienung zur Verfügung: Programmierung per Marken-Code-Suche, per automatischer Code-Suche und direkte Code-Eingabe (manuell). Zunächst sollten Sie die Marken-Code-Suche verwenden, da sie die schnellste Methode der Programmierung darstellt, wenn der Hersteller Ihres Gerätes in der Code-Liste aufge- führtist.AlsZweitesempehltsichdiedirekteCode-Eingabe, gefolgt von der automatischen Code-Suche. Programmierung per Marken-Code-Suche Bei dieser Methode wählen Sie direkt Marke und Code über die LCD-Anzeige q aus. Folgen Sie nachstehenden Bedienhinweisen, um die Fernbe- dienung zu programmieren:

1. Drücken Sie die Gerätetaste e für das Gerät, auf das Sie

die Fernbedienung programmieren wollen.

2. Halten Sie die S-Taste r für etwas länger als 3 Sekunden

gedrückt. Nehmen Sie Eingaben im Menü zügig vor, denn nach ca. 15 Sekunden ohne Eingabe wird das Menü wieder beendet.

3. In der LCD-Anzeige q erscheint „CODE SETUP“. Drücken

Sie die OK-Taste l. „ENTER CODE“ erscheint nun in der LCD-Anzeige q. Mit den Tasten t wählen Sie „BRAND CODE“ und bestätigen mit der OK-Taste l.

4. Nun erscheint der alphabetisch erste Markenname aus

der Liste der vorprogrammierten Geräte.

5. Mit den 34 Tasten t wählen Sie die verschiedenen

6. UmdenZugrizuerleichtern,könnenSiemitdenZiern-

tasten o direkt zu bestimmten Anfangsbuchstaben sprin- gen: 2 => A 3 => D 4 => G 5 => J 6 => M 7 => P 8 => T 9 => W Beispiel: Mit Taste 5 springt die Anzeige zum „J“. Die erste Marke ist „JVC“*. Besitzen Sie z.B. ein Gerät der Marke „Kenwood“*, blättern Sie mit der 4Taste t weiter, bis dieser Markenname erscheint. (* Alle hier verwendeten Markennamen sind Handelszeichen der entsprechenden Firmen.)

7. Die meisten Hersteller verwenden mehrere unterschiedliche

CodesfürdieFernbedienung.Siemüssennunherausnden, welcher der verfügbaren Codes am besten zu Ihrem Ge- rät passt. Rechts unterhalb des Markennamens wird der aktuelle Code in der LCD-Anzeige q angezeigt.

8. Richten Sie die Fernbedienung auf das aktuelle Gerät und

drücken Sie die Funktionstasten, um den Code zu testen (ausgenommen 34t, OK l, EXIT y oder die Zierntasteno). BDA_KH 2159 - DT-53628_de.indd 67 30.06.2010 14:42:04- 68 -

9. Wenn die meisten Tasten funktionieren, drücken Sie die

OK-Taste l, um die Einstellung zu speichern. In der LCD- Anzeige q erscheint „OK“. Anschließend wird das Menü automatisch beendet.

10. Funktionieren aber keine oder nur wenige Tasten, wählen

Sie mit der oder Taste t den nächsten Code aus und testen wieder wie unter 8. beschrieben.

11. Mit der EXIT-Taste y gelangen Sie eine Ebene im Menü

aufwärts. Wiederholen Sie diese Bedienschritte für alle Geräte, die Sie mit der Fernbedienung steuern möchten. Programmierung per manueller Code-Eingabe In diesem Modus kann die Fernbedienung durch die direkte Eingabe einer Code-Nummer programmiert werden. Die benötigte Code-Nummer entnehmen Sie bitte dem beiliegen- den Herstellerverzeichnis mit Gerätecodeliste. Falls der neue Code nicht gültig ist, wird der zuletzt programmierte, gültige Code wiederhergestellt.

1. Drücken Sie die Gerätetaste e für das Gerät, auf das Sie

die Fernbedienung programmieren wollen.

2. Halten Sie die S-Taste r für etwas länger als 3 Sekunden

3. In der LCD-Anzeige q erscheint „CODE SETUP“. Drücken

Sie die OK-Taste l. „ENTER CODE“ erscheint nun in der LCD-Anzeige q. Drücken Sie zum Aufrufen dieser Funktion die OK-Taste l.

4. In der LCD-Anzeige q erscheint der für das ausgewählte

Gerät derzeit verwendete Code. Nun blinkt die erste Stelle des Codes und wartet auf Ihre Code-Eingabe. Geben Sie denneuenvierstelligenCodeüberdieZierntasteno ein.

5. Wenn der eingegebene CODE gültig ist, wird der Code

gespeichert. In der LCD-Anzeige q erscheint kurz „OK“, anschließend wird das Menü automatisch beendet. Bei einem Fehlschlag zeigt die LCD-Anzeige q kurz „ERROR“ (Fehler) an und wartet auf eine erneute Eingabe des Codes. Wiederholen Sie dann Schritt 4.

6. Mit der EXIT-Taste y gelangen Sie eine Ebene im Menü

aufwärts. Programmierung per automatischer Code-Suche Dieser Vorgang kann pro Gerät mehrere Minuten dauern, da alle Codes für das gewählte Gerät durchgegangen werden müssen. Deshalb sollte diese Methode nur verwendet wer- den, wenn das Gerät per Marken-Code-Suche oder direkter Code-Eingabe nicht programmiert werden kann, oder wenn Ihr Gerät überhaupt nicht im Herstellerverzeichnis mit Geräte- codeliste aufgeführt ist. Folgen Sie den unten aufgeführten Schritten, um die Program- mierung mittels der automatischen Code-Suche durchzuführen. BDA_KH 2159 - DT-53628_de.indd 68 30.06.2010 14:42:04- 69 -

1. Drücken Sie die Gerätetaste e für das zu steuernde

2. Schalten Sie das Gerät ein, das mit der Fernbedienung

gesteuert werden soll. Bei VCR/DVD/CD-Geräten legen Sie bitte ein Band bzw. eine Disc ein.

3. Halten Sie die S-Taste r für etwas länger als 3 Sekunden

4. In der LCD-Anzeige q erscheint „CODE SETUP“. Drücken

Sie die OK-Taste l. „ENTER CODE“ erscheint nun in der LCD-Anzeige q. Drücken Sie die oder Taste t, bis „SEARCH CODE“ in der LCD-Anzeige q angezeigt wird. Richten Sie die Fernbedienung auf das Gerät und drücken Sie dann die OK-Taste l, um den Modus „automatische Code-Suche“ aufzurufen.

5. Die Suche beginnt. Dabei sendet das Gerät nacheinan-

der die Codezahlen in aufsteigender Reihenfolge aus. Das Infrarot-Symbol 2# zeigt dies an.

6. Wenn das Gerät reagiert, indem es sich abschaltet,

drücken Sie sofort die OK-Taste l, um den aktuellen Code abzuspeichern. Die LCD-Anzeige q zeigt kurz „OK“ an.

7. Überprüfen Sie, ob der Großteil der Funktionen Ihres

Geräts jetzt mit der Fernbedienung gesteuert werden kann. Wenn ja, haben Sie sehr wahrscheinlich den korrekten Code gefunden. Falls einige Funktionen nicht funktionieren, können Sie beginnend mit Schritt 1 die au- tomatische Code-Suche erneut starten. Hinweis: Richten Sie aber bei erneuter Codesuche die UFB erst dann auf das Zielgerät aus, nachdem der zuvor gefundene, unzureichende Code durchgelaufen ist.

8. Reagiert das Gerät aber nicht mehr, haben Sie in Schritt

6 wahrscheinlich nicht schnell genug die OK-Taste l gedrückt. Drücken Sie dann mehrfach die EXIT-Taste y, um das Menü zu verlassen und zur Standardanzeige zu- rückzukehren.

9. Nun halten Sie die Gerätetaste e des Gerätes gedrückt,

für das Sie gerade den passenden Code suchen. Unten rechts in der LCD-Anzeige q wird dabei der aktuelle Code angezeigt. Merken Sie sich diese Zahl.

10. Dann gehen Sie wie im vorangehenden Kapitel

„Programmierung per manueller Code-Eingabe“ be- schrieben vor und prüfen, ob der Code mit der nächst- niedrigeren Zahlenkombination funktioniert. Hinweise:

1. Bei aktivierter Code-Suche werden alle Tasten bis auf

OK l und EXIT y ignoriert.

2. Wenn die automatische Suche das Ende der Code-Liste

erreicht hat, stoppt sie dort. Die Anzeige kehrt dann zu „SEARCH CODE“ zurück. BDA_KH 2159 - DT-53628_de.indd 69 30.06.2010 14:42:05- 70 - System Setup Uhrzeit einstellen Die LCD-Anzeige q zeigt Ihnen die Uhrzeit an. So stellen Sie sie ein:

1. Halten Sie die S-Taste r für etwas länger als 3 Sekunden

gedrückt. Die Anzeige „CODE SETUP“ erscheint. Lassen Sie ca. 15 Sekunden ohne Eingabe verstreichen, verlässt das Gerät das Menü und kehrt zur Standardanzeige zurück.

2. Mit der oder Taste t wählen Sie „SYSTEM SETUP“

an und bestätigen mit der OK-Taste l.

3. In der LCD-Anzeige q erscheint „TIME SETUP“. Bestäti-

gen Sie mit der OK-Taste l. Die LCD-Anzeige q zeigt jetzt „TIME“ an und das Zeitformat (24 HR) blinkt.

4. Mit der oder Taste t können Sie auf das andere

Zeitformat (12 HR) umschalten. Dann steht später bei der Zeitanzeige zur Anzeige der Tageszeit ein „A“ oder „P“ vor der Uhrzeit. „A“ steht für „AM“ = „ante meridium“ (vormittags, 0:00 Uhr bis 12:00 Uhr). „P“ steht für „PM“ = „post meridium“ (nachmittags, 12:00 Uhr bis 0:00). Drücken Sie die OK-Taste l zur Bestätigung.

5. Jetzt blinkt die Stundenanzeige. Mit der oder Taste

t wählen Sie die Stundenzahl der aktuellen Uhrzeit und drücken die OK-Taste l.

6. Jetzt blinkt die Minutenanzeige. Mit der oder Taste

t wählen Sie die Minutenzahl der aktuellen Uhrzeit und drücken die OK-Taste l zum Speichern. Es erscheint wie- der die Anzeige „TIME SETUP“.

7. Um dieses oder die folgenden Menüs zu verlassen, drü-

cken Sie so oft die EXIT-Taste y, bis die Standardanzeige in der LCD-Anzeige q erscheint. Datum einstellen Die LCD-Anzeige q zeigt Ihnen das Datum an, wenn Sie die S-Taste r drücken. So stellen Sie das Datum ein:

1. Halten Sie die S-Taste r für etwas länger als 3 Sekunden

gedrückt. Die Anzeige „CODE SETUP“ erscheint.

2. Mit der oder Taste t wählen Sie „SYSTEM

SETUP“ an und bestätigen mit der OK-Taste l.

3. In der LCD-Anzeige q erscheint „TIME SETUP“. Drücken

Sie die Taste t, um auf „DATE SETUP“ zu wechseln. Bestätigen Sie mit der OK-Taste l.

4. Im Display blinkt die Jahreszahl „2010“. Mit der oder

Taste t können Sie die Jahreszahl ändern und mit der OK-Taste l bestätigen. Mit der oder Taste t können Sie die nun blinkende Monatszahl ändern und mit der OK- Taste l bestätigen. Nun blinkt die Tagesanzeige, die Sie auch wieder mit der oder Taste t ändern können.

5. Drücken Sie zum Speichern die OK-Taste l. Es erscheint

wieder die Anzeige „DATE SETUP“. BDA_KH 2159 - DT-53628_de.indd 70 30.06.2010 14:42:05- 71 - Kontrast einstellen Den Kontrast des Displays können Sie wie folgt einstellen:

1. Halten Sie die S-Taste r für etwas länger als 3 Sekunden

gedrückt. Die Anzeige „CODE SETUP“ erscheint.

2. Mit der oder Taste t wählen Sie „SYSTEM

SETUP“ an und bestätigen mit der OK-Taste l.

3. Mit der oder Taste t wählen Sie „CONTRAST

SETUP“ und bestätigen mit der OK-Taste l.

4. In der LCD-Anzeige q blinkt nun der Kontrastwert, den

Sie mit der oder Taste t einstellen können: Anzeige im Display: 0 = höchster Kontrast 15 = niedrigster Kontrast

5. Mit der OK-Taste l speichern Sie die gewünschte Einstel-

lung. Es erscheint wieder die Anzeige „CONTRAST SETUP“. Hintergrundbeleuchtung Sie können einstellen, wie lange der Hintergrund der LCD- Anzeige q und der Tasten nach Ende der Bedienung be- leuchtet bleiben soll. Bedenken Sie dabei, dass eine längere Leuchtdauer die Lebensdauer der Batterien verringert.

1. Halten Sie die S-Taste r für etwas länger als 3 Sekunden

gedrückt. Die Anzeige „CODE SETUP“ erscheint.

2. Mit der oder Taste t wählen Sie „SYSTEM

SETUP“ an und bestätigen mit der OK-Taste l.

3. Mit der oder Taste t wählen Sie „BACKLIT

SETUP“ und bestätigen mit der OK-Taste l.

4. In der LCD-Anzeige q blinkt nun die Sekundenzahl für

die Nachleuchtdauer, die Sie mit den Tasten t von 0 bis 60 einstellen können. Wählen Sie „0“, wird die Hintergrundbeleuchtung ganz abgeschaltet.

5. Mit der OK-Taste l speichern Sie die gewünschte Einstel-

lung. Es erscheint wieder die Anzeige „BACKLIT SETUP“. Globale Lautstärke/Stummschaltung einstellen Damit Sie für die Lautstärkeregelung und Stummschaltung nicht immer erst eine Gerätetaste drücken müssen, spricht die UFB für diese Funktionen immer nur ein einzelnes Gerät an, standardmäßig den Fernseher. Dieses Zielgerät können Sie festlegen.

1. Halten Sie die S-Taste r für etwas länger als 3 Sekunden

gedrückt. Die Anzeige „CODE SETUP“ erscheint.

2. Mit der oder Taste t wählen Sie „SYSTEM

SETUP“ an und bestätigen mit der OK-Taste l.

3. Mit der oder Taste t wählen Sie „VOL/MUTE

SETUP“ und bestätigen mit der OK-Taste l.

4. Die LCD-Anzeige q zeigt „ALL VOL SET“ an. Drücken

Sie die OK-Taste l, die Anzeige wechselt auf „ALL VOL MODE“.

5. Jetzt drücken Sie die Gerätetaste e für das Gerät, das von

der globalen Lautstärkeregelung gesteuert werden soll. BDA_KH 2159 - DT-53628_de.indd 71 30.06.2010 14:42:05- 72 -

6. Verfügt das angegebene Gerät über eine Lautstärkere-

gelung, wird kurz „SUCCESS“ (= Erfolg) angezeigt und das Menü beendet. Die Lautstärkeregelung wirkt dann ab jetzt auf das soeben festgelegte Gerät.

7. Verfügt dieses Gerät über keine eigene Lautstärkerege-

lung, lässt die UFB diese Auswahl nicht zu und zeigt „VOLUME ERROR“ (= Fehler) an. Auch dann wird das Menü beendet. Die Lautstärkeregelung wirkt dann weiter- hin auf das bisherige Gerät. Sie können die globale Lautstärkeregelung für bestimmte Geräte auch deaktivieren.

1. Wählen Sie dazu im VOL/MUTE SETUP mit der oder

Taste t die Funktion MODE VOL SET aus und bestäti- gen mit der OK-Taste l.

2. Jetzt drücken Sie die Gerätetaste e für das Gerät, das

von der globalen Lautstärkeregelung ausgenommen wer- den soll. Die LCD-Anzeige q zeigt „SUCCESS“ an und die globale Lautstärkeregelung ist deaktiviert, wenn die UFB im Betriebsmodus eines der ausgewählten Geräte arbeitet. Sie können die Einstellungen im VOL/MUTE SETUP auch wieder aufheben.

1. Wählen Sie dazu im VOL/MUTE SETUP mit der oder

Taste t die Funktion VOL/MUTE RESET aus und bestä- tigen mit der OK-Taste l.

2. Die LCD-Anzeige q fordert Sie mit CONFIRM RESET zur

Bestätigung mit der OK-Taste auf l. Drücken Sie die OK- Taste l, wenn Sie die Einstellungen löschen wollen, die SUCCESS-Anzeige bestätigt dann die Löschung. Oder aber Sie drücken die EXIT-Taste y, um das Löschen abzu- brechen. Hinweis: Wenn Sie in diesem Menü die EXIT-Taste y drücken, wird das gesamte Menü sofort beendet. Lock-Funktion einstellen Mit der Lock-Funktion können Sie den Zugang zu allen Setup- Menüs sperren.

1. Halten Sie die S-Taste r für etwas länger als 3 Sekunden

2. Mit der oder Taste t wählen Sie „SYSTEM SETUP“

an und bestätigen mit der OK-Taste l.

3. Mit der oder Taste t wählen Sie „LOCK SETUP“

und bestätigen mit der OK-Taste l. Die LCD-Anzeige q zeigt die aktuelle Einstellung an.

4. Mit der oder Taste t wählen Sie nun zwischen

„LOCK“ (Sperre an) oder „UNLOCK“ (Sperre aus).

5. Mit der OK-Taste l speichern Sie die Einstellung. Im der

LCD-Anzeige q erscheint dann wieder „LOCK SETUP“. BDA_KH 2159 - DT-53628_de.indd 72 30.06.2010 14:42:05- 73 - System Reset Über diese Funktion können Sie die UFB in den Ausliefe- rungszustand zurück versetzen. Dabei werden alle von Ihnen gemachten Einstellungen gelöscht.

1. Halten Sie die S-Taste r für etwas länger als 3 Sekunden

gedrückt. Die Anzeige „CODE SETUP“ erscheint.

2. Mit der oder Taste t wählen Sie „SYSTEM

SETUP“ an und bestätigen mit der OK-Taste l.

3. Mit der oder Taste t wählen Sie „SYSTEM RESET“

und bestätigen mit der OK-Taste l.

4. In der LCD-Anzeige q erscheint nun „CONFIRM RESET“.

Bestätigen Sie das Zurücksetzen mit der OK-Taste l. Dann zeigt die LCD-Anzeige q „SUCCESS RESET“ an. Alle Einstellungen sind nun gelöscht und das Menü wird beendet. Oder aber Sie verlassen das Menü, indem Sie die EXIT-Taste y drücken. Dann bleiben die Einstellungen erhalten. Timer Setup Die UFB bietet 2 Timermodi, Sleep-Timer und Ereignis-Timer. Sleep-Timer

1. Drücken Sie die Gerätetaste e für das zu steuernde

2. Halten Sie die S-Taste r für etwas länger als 3 Sekunden

gedrückt. Die Anzeige „CODE SETUP“ erscheint.

3. Drücken Sie die oder Taste t, bis „TIMER SETUP“

angezeigt wird. Drücken Sie die OK-Taste l, „TIMER SLEEP“ erscheint in der LCD-Anzeige q. Bestätigen Sie die Auswahl dieser Funktion mit der OK-Taste l.

4. Jetzt blinkt unten rechts in der LCD-Anzeige q die

Minutenzahl der Restlaufzeit für das ausgewählte Gerät. Stellen Sie mit der oder Taste t den gewünschten Wert von 1 bis 99 Minuten ein. Drücken Sie die OK-Taste l zur Bestätigung. Bei programmiertem Sleep-Timer zeigt die LCD-Anzeige q „

“ rechts neben der Zeit an.

5. Positionieren Sie die Fernbedienung so, dass ihre Infra-

rotsignale das abzuschaltende Gerät erreichen können. Nach Ablauf der eingestellten Zeit wird die Fernbedie- nung das Gerät abschalten.

6. Wenn Sie jetzt die S-Taste r drücken, wird unten links in

der LCD-Anzeige q „SL“ angezeigt. Ereignis-Timer Die Fernbedienung verfügt über 4 Ereignis-Timer, über die Sie bestimmte Serien von Tastenkombinationen zu bestimm- ten Zeiten aussenden lassen können.

1. Halten Sie die S-Taste r für etwas länger als 3 Sekunden

gedrückt. Die Anzeige „CODE SETUP“ erscheint.

2. Mit der oder Taste t wählen Sie „TIMER SETUP“

an und bestätigen mit der OK-Taste l. „TIMER SLEEP“ erscheint in der LCD-Anzeige q. Mit der oder BDA_KH 2159 - DT-53628_de.indd 73 30.06.2010 14:42:05- 74 - Taste t wählen Sie den gewünschten Speicherplatz „TI- MER SETUP 1“ bis „TIMER SETUP 4“ aus und bestätigen mit der OK-Taste l.

3. Jetzt blinkt die Stundenzahl der Uhrzeit, zu der die

gewünschte Tastenkombination ausgeführt werden soll. Stellen Sie mit der oder Taste t die gewünschte Stunde ein und drücken Sie zur Bestätigung die OK-Taste

4. Jetzt blinkt die Minutenzahl der Uhrzeit, zu der die

gewünschte Tastenkombination ausgeführt werden soll. Stellen Sie mit der oder Taste t die gewünschte Mi- nute ein und drücken Sie zur Bestätigung die OK-Taste l.

5. In der LCD-Anzeige q lesen Sie „TIMER X KEY“ (X steht

für den gewünschten Timer). Drücken Sie nun die gewünschte Gerätetaste e gefolgt von der gewünschten Abfolge der Tastenbefehle.

6. Drücken Sie die S-Taste r, um Ihre Eingaben zu spei-

chern und zur Timer-Übersicht zurückzukehren.

7. Gehen Sie analog vor, um bei Bedarf auch die anderen

Timer-Speicherplätze zu programmieren.

8. Bei programmiertem Ereignis-Timer zeigt die LCD-Anzeige

q das Timer-Symbol„ “ rechts neben der Zeit an. Hinweise:

1. Pro Timer-Speicherplatz können maximal 14 Tasten pro-

grammiert werden. Nach Eingabe der 14. Taste wird die Abfolge automatisch gespeichert und „FULL“ in der LCD- Anzeige q angezeigt.

2. Auch in diesem Menü kehrt das Gerät nach ca. 15

Sekunden ohne Eingabe zur Standardanzeige zurück. Lern Setup Die Universalfernbedienung (UFB) kann Tastensignale einer Originalfernbedienung lernen und speichern. Wenn die UFB nach den bereits geschilderten Programmiermethoden nicht funktioniert oder nicht alle Befehle ausführen kann, versuchen Sie bitte, die UFB mithilfe der Originalfernbedienung(en) anzulernen.

• Verwenden Sie neue Batterien für die UFB und die Originalfernbedienung.

• Halten Sie mindestens einen Meter Abstand zu anderen Lichtquellen ein. Die Lichtquellen können die Infrarot-Über- tragung stören.

• Legen Sie die UFB und die Originalfernbedienung in ei- nem Abstand von 20 bis 50 mm so zueinander auf eine ebene Unterlage, dass die Infrarot-Dioden 2) aufeinander gerichtet sind. Hinweise:

1. Verwenden Sie folgende Tasten nicht für die Lernfunktion:

alle Gerätetasten e, MACRO i, S-Taste r, EXIT y.

2. Drücken Sie kurz die Taste der Original-FB. Wenn in der

LCD-Anzeige q „SUCCESS“ erscheint, wurde der Tasten- BDA_KH 2159 - DT-53628_de.indd 74 30.06.2010 14:42:05- 75 - befehl erfolgreich erlernt. Erscheint aber „LEARN ERROR“ (Fehlschlag), müssen Sie den Vorgang wiederholen.

3. Wenn beim Anlernen während der Anzeige von

„LEARNING“ (lerne) nach 30 Sekunden noch keine Tas- te der Original-FB gedrückt wurde, wird das Lern-Menü beendet. Dieser Modus kann nicht durch Drücken einer Taste der UFB beendet werden.

4. Der Speicher fasst insgesamt 150 Tastenbefehle. Wenn

der Speicher voll ist, zeigt die LCD-Anzeige q „LEARN FULL“ an und der Lernmodus wird beendet.

5. Mit der EXIT-Taste y kehren Sie zum vorigen Status zu-

rück (Ausnahme bei Anzeige von „LEARN KEY“ bzw. „LEARNING“). Code-Lernfunktion

1. Drücken Sie die Gerätetaste e für das Gerät, für das die

UFB einen Tastencode lernen soll.

2. Halten Sie die S-Taste r für etwas länger als 3 Sekunden

gedrückt. Die Anzeige „CODE SETUP“ erscheint.

3. Mit der oder Taste t wählen Sie das Menü „LEARN

SETUP“ (Lernen) aus und drücken dann die OK-Taste l.

4. In der LCD-Anzeige q erscheint „LEARN SET“. Dann

drücken Sie die OK-Taste l. In der LCD-Anzeige q er- scheint „LEARN KEY“ (Taste auswählen).

5. Drücken Sie zuerst die Taste auf der UFB, die angelernt

werden soll. In der LCD-Anzeige q erscheint „LEARNING“. Die UFB wartet nun auf das Infrarotsignal der Original-FB. Hinweis: Sollte die Anzeige nicht auf „LEARNING“ wechseln, haben Sie eine Taste ausgewählt, für die kein Tastencode erlernt werden kann.

6. Richten Sie die Infrarotsensoren 2) der beiden Fernbedie-

nungen aufeinander aus.

7. Jetzt halten Sie die gewünschte Taste der Original-FB

gedrückt, bis in der LCD-Anzeige q der UFB „SUCCESS“ oder „LEARN ERROR“ erscheint.

8. Wenn in der LCD-Anzeige q „SUCCESS“ erscheint (Vor-

gang erfolgreich), können Sie, beginnend mit Schritt 5, weitere Tasten anlernen. Wenn „LEARN ERROR“ erscheint (Vorgang nicht erfolgreich), wiederholen Sie den Vorgang ebenfalls ab Schritt 5.

9. Um den Lernvorgang abzubrechen, drücken Sie während

der Anzeige „LEARN SET“ so oft die EXIT-Taste y, bis die Standardanzeige in der LCD-Anzeige q erscheint. Während der Anzeige „LEARN KEY“ bzw. „LEARNING“ lassen Sie einfach 30 Sekunden ohne Bedienung verstrei- chen, dann beendet das Gerät das Menü. Alle programmierten Tasten löschen

1. Halten Sie die S-Taste r für etwas länger als 3 Sekunden

gedrückt. Die Anzeige „CODE SETUP“ erscheint.

2. Mit der oder Taste t wählen Sie das Menü

„LEARN SETUP“ aus und drücken dann die OK-Taste l. In der LCD-Anzeige q erscheint „LEARN SET“. BDA_KH 2159 - DT-53628_de.indd 75 30.06.2010 14:42:05- 76 -

3. Mit der oder Taste t wählen Sie „LEARN CLEAR“

(Gelerntes löschen) und bestätigen mit der OK-Taste l. In der LCD-Anzeige q erscheint „CONFIRM CLEAR“ (Löschen bestätigen).

4. Bestätigen Sie mit der OK-Taste l. In der LCD-Anzeige q

erscheint „SUCCESS“. Alle programmierten Tasten sind gelöscht. Abschließend wird das Menü automatisch beendet. Hinweis: Zeigt die LCD-Anzeige „CONFIRM CLEAR“ an, können Sie das Löschen mit der Taste EXIT y abbrechen. Makro Setup Mit der MAKRO-Funktion können bis zu 16 Tastenbefehle mit einem einzigen Tastendruck ausgeführt werden, d.h mehrere zuvor gespeicherte Steuerbefehle können mit einer MAKRO- Taste ausgelöst werden. Es stehen Ihnen 6 Makrospeicher- plätze zur Verfügung. Ein Makro programmieren Zur Programmierung eines Makros gehen Sie wie folgt vor:

1. Halten Sie die S-Taste r für etwas länger als 3 Sekunden

gedrückt. Die Anzeige „CODE SETUP“ erscheint.

2. Mit der oder Taste t wählen Sie „MACRO

SETUP” und bestätigen mit der OK-Taste l. Im Display erscheint „MACRO SETUP 1”.

3. Mit der oder Taste t wählen Sie den zu program-

mierenden Speicherplatz aus (MACRO SETUP 1 - 6) und bestätigen mit der OK-Taste l.

4. In der LCD-Anzeige q erscheint „MACRO STEP”. Drücken

Sie nun nacheinander die gewünschten Tasten (max. 16). Die Sequenz sollte mit einer Gerätetaste e beginnen.

5. Standardmäßig werden die Makrobefehle im Abstand

von je 1 Sekunde gesendet. Da manche Geräte etwas träge reagieren, kann es sein, dass die Abfolge der Makrobefehle zu schnell an das Gerät gesendet werden. Dann haben Sie die Möglichkeit, vor einem Tastenbefehl eine Pause von 5 - 21 Sekunden zu programmieren. Drücken Sie dazu ggf. wiederholt die MACRO-Taste i. Unten rechts zeigt die LCD-Anzeige q die aktuelle Pausenlänge in Sekunden an.

6. Wenn die maximale Anzahl der Tastenbefehle erreicht ist,

zeigt die LCD-Anzeige q „FULL“ an.

7. Speichern Sie die Eingabe mit der S-Taste r. In der LCD-

Anzeige q erscheint „MACRO SETUP”.

8. Wenn Sie bei der Auswahl des zu programmierenden

Makros (Schritt 3) einen bereits belegten Speicherplatz auswählen, wird das bestehende Makro überschrieben.

9. Wiederholen Sie den Vorgang ab Schritt 3 zum Anlegen

weiterer Makros. BDA_KH 2159 - DT-53628_de.indd 76 30.06.2010 14:42:05- 77 -

10. Mit der EXIT-Taste y gelangen Sie eine Ebene im Menü

aufwärts, ausgenommen während der Eingabe der Tastenbefehle. Hinweise:

1. Maximal 16 Tastenbefehle können in einem Makro

gespeichert werden. Nach der Eingabe des 16. Tasten- befehls erscheint „FULL” in der LCD-Anzeige q.

2. Um den Modus ohne Speicherung zu verlassen, lassen

Sie ca. 15 Sekunden ohne Eingabe verstreichen.

3. Im Modus „MACRO STEP“ können Sie nur mit der S-Taste

r zum vorigen Status zurückkehren. Beispiel: Sie möchten eine Befehlskette in einem Makro speichern. Wir beginnen im Modus „MACRO STEP”. Gewünschte Befehlskette: TV einschalten => PAUSE => auf den AV-Eingang umschalten => DVD einschalten => PAUSE => DVD abspielen. Im Modus „MACRO STEP“ geben Sie dafür folgende Tasten- befehle ein: => => (Pausenzeit) => => => => (Pausenzeit) => Makro ausführen Um ein zuvor programmiertes Makro auszuführen, gehen Sie wie folgt vor:

1. Drücken Sie die MACRO-Taste i.

2. RufenSiemitderentsprechendenZierntasteo das ge-

wünschte Makro auf (1-6). Beispiel: Soll Makro 3 ausge- führt werden, drücken Sie zunächst die MACRO-Taste i unddanninnerhalbvon5SekundendieZierntaste„ “. Alle Makros löschen Um alle zuvor programmierten Makros zu löschen, gehen Sie wie folgt vor:

1. Halten Sie die S-Taste r für etwas länger als 3 Sekunden

gedrückt. Die Anzeige „CODE SETUP“ erscheint.

2. Mit der oder Taste t wählen Sie „MACRO

SETUP” und bestätigen mit der OK-Taste l. Im Display erscheint „MACRO SETUP 1”.

3. Mit der oder Taste t wählen Sie „MACRO

CLEAR“ aus und bestätigen mit der OK-Taste l.

4. In der LCD-Anzeige q erscheint „CONFIRM CLEAR“

(Löschen bestätigen). Bestätigen Sie den Löschvorgang mit der OK-Taste l. Die LCD-Anzeige q zeigt „SUC- CESS“ an. Alle Makros sind nun gelöscht, das Menü wird beendet. Hinweise:

1. Zeigt die LCD-Anzeige q „CONFIRM CLEAR“ an,

können Sie das Löschen mit der Taste EXIT y abbrechen.

2. Einzelne Makros können nicht gelöscht, sondern nur über-

schrieben werden. BDA_KH 2159 - DT-53628_de.indd 77 30.06.2010 14:42:05- 78 - Favoritenkanal Hinweis: Mit dieser Funktion können Sie Ihre bevorzugten Sender als Favoriten speichern. Favoriten programmieren Ihre Favoritensender speichern Sie wie folgt:

1. Drücken Sie die Gerätetaste e für das Gerät, für das Sie

einen Favoriten speichern wollen.

2. Halten Sie die S-Taste r für etwas länger als 3 Sekunden

gedrückt. Die Anzeige „CODE SETUP“ erscheint.

3. Mit der oder Taste t wählen Sie „FAV CH SETUP”

und bestätigen mit der OK-Taste l. Im Display erscheint „FAV CH SETUP 1”.

4. Mit der oder Taste t wählen Sie den zu program-

mierenden Speicherplatz aus (FAV CH SETUP 1 - 4) und bestätigen mit der OK-Taste l.

5. In der LCD-Anzeige q erscheint „FAV CH STEP”. Drücken

Sie nun nacheinander die Tasten (max. 4) zum Aufruf Ihres gewünschten Favoritensenders.

6. Wenn die maximale Anzahl der Tastenbefehle erreicht ist,

zeigt die LCD-Anzeige q „FULL“ an.

7. Speichern Sie die Eingabe mit der S-Taste r. In der LCD-

Anzeige q erscheint „FAV CH SETUP”.

8. Wenn Sie bei der Auswahl des zu programmierenden

Favoriten (Schritt 4) einen bereits belegten Speicherplatz auswählen, wird der bestehende Favorit überschrieben.

9. Wiederholen Sie die Schritte zum Anlegen weiterer Favo-

10. Mit der EXIT-Taste y gelangen Sie eine Ebene im Menü

zurück, ausgenommen während der Eingabe der Tasten- befehle. Hinweis: Die Eingabe der Kanalnummern kann je nach Modell und Marke des gewählten Gerätes variieren. Ggf. müssen Sie bei mehrstelligen Kanalnummern zunächst die Taste a drücken. Favoriten aufrufen Um einen zuvor programmierten Favoriten aufzurufen, drü- cken Sie die FAV/EPG-Taste 1( gefolgt von der entsprechen- denZierntastefürdengewünschtenSpeicherplatz(1-4). Alle FAV-Kanäle löschen Um alle zuvor programmierten Favoriten zu löschen, gehen Sie wie folgt vor:

1. Halten Sie die S-Taste r für etwas länger als 3 Sekunden

2. Mit der oder Taste t wählen Sie „FAV CH SETUP”

und bestätigen mit der OK-Taste l. Im Display erscheint „FAV CH SETUP 1”. BDA_KH 2159 - DT-53628_de.indd 78 30.06.2010 14:42:05- 79 -

3. Mit der oder Taste t wählen Sie „FAV CH CLEAR“

aus und bestätigen mit der OK-Taste l.

4. In der LCD-Anzeige q erscheint „CONFIRM CLEAR“

(Löschen bestätigen). Bestätigen Sie den Löschvorgang mit der OK-Taste l. Die LCD-Anzeige q zeigt „SUCCESS“ an. Alle Favoriten sind nun gelöscht, das Menü wird beendet. Hinweise:

1. Zeigt die LCD-Anzeige q „CONFIRM CLEAR“ an,

können Sie das Löschen mit der Taste EXIT y abbrechen.

2. Einzelne Favoriten können nicht gelöscht, sondern nur

überschrieben werden. Lautstärkeregelung Vol +/—, (Stummschaltung) Drücken Sie die Taste „VOL +“ um die Lautstärke zu erhöhen. Mit der Taste „VOL —“ verringern Sie sie. Um den Ton stumm zu schalten, drücken Sie die -Taste h. Ein weiteres Drü- cken dieser Taste schaltet den Ton wieder ein. Wenn Sie die VOL +/— Tasten j der UFB betätigen, wird grundsätzlich die Lautstärkeregelung des TV-Gerätes ange- sprochen, unabhängig davon, welche Gerätetaste e zuvor gedrückt wurde. Dies gilt allerdings nicht für die Geräte „AMP“, „DVD“, „ASAT“, „DSAT“ und „CBL”, da man davon ausgehen kann, dass diese Geräte über eine eigene Lautstär- keregelung verfügen. Zur Bedienung > Um eines der programmierten Geräte mit der UFB bedie- nen können, drücken Sie zunächst die entsprechende Ge- rätetaste e. Dann richten Sie die UFB auf dieses Gerät und drücken die gewünschte Taste. > SetzenSiedieZierntasteno genau so ein, wie Sie es mit der Originalfernbedienung tun. Bevor Sie eine zweistelli- ge Eingabe machen, drücken Sie ggf. die Taste a. > Drücken Sie die FAV/EPG-Taste 1(, um den elektronischen Programmführer eines mit dieser Funktion ausgestatteten Gerätes zu starten. > Wenn Sie die S-Taste r drücken, wird unten rechts in der LCD-Anzeige q für 10 Sekunden das Datum eingeblendet. > Während Sie eine der Gerätetasten e gedrückt halten, wird unten rechts in der LCD-Anzeige q der für dieses Gerät aktive Code eingeblendet. > Über die MENU-Taste k rufen Sie den Dialog für die Ein- stellungen der jeweiligen Zielgeräte auf. > Drücken Sie die Beleuchtungstaste d, um die Display- und Tastenbeleuchtung ein- bzw. auszuschalten. BDA_KH 2159 - DT-53628_de.indd 79 30.06.2010 14:42:05- 80 - Alle AUS Hinweise: Mit der Taste ALL OFF (alle aus) w können sämtliche eingeschalteten Geräte automatisch abgeschaltet werden. Diese Funktion kann bereits ausgeschaltete Geräte wieder einschalten (geräteabhängig). Halten Sie dazu die ALL OFF- Taste w ca 5 Sekunden lang gedrückt. Dies funktioniert nur unter folgenden Bedingungen:

1. Es besteht eine Sichtverbindung zwischen allen Geräten

2. Automatische Code-Suche, Marken-Code-Suche und

MAKRO-Funktion sind nicht aktiv.

3. Alle Zielgeräte müssen für ein Ausschalten per Fernbedie-

nung geeignet sein. Um alle Geräte automatisch wieder einzuschalten, halten Sie wieder die Taste w gedrückt, bis alle Geräte einge- schaltet sind. Reinigen und Lagerung Achtung! Achten Sie darauf, dass bei der Reinigung keine Feuch- tigkeit in das Gerät gelangt! Andernfalls besteht die Gefahr eines irreparablen Schadens für das Gerät! > Reinigen Sie das Gehäuse des Gerätes ausschließlich mit einem leicht feuchten Tuch und einem milden Spülmittel. > Lagern Sie das Gerät ausschließlich in einer Umgebung, die den Angaben in den Technischen Daten entspricht. > Vor der Lagerung entnehmen Sie die Batterien, damit diese das Gerät nicht beschädigen können, sollten sie während der Lagerung auslaufen. Fehler / Abhilfe Ihr Gerät reagiert nicht auf die UFB. > Überprüfen Sie die Batterien. Sie müssen genug Spannung haben und korrekt eingelegt sein. > Haben Sie zunächst die richtige Gerätetaste e für das gewünschte Zielgerät gedrückt? > Überprüfen Sie, ob für das Zielgerät der richtige Code einprogrammiert ist (siehe Abschnitt „Code Setup“). Die UFB überträgt die Befehle nicht korrekt. > Drücken Sie die entsprechende Gerätetaste e, um die UFB in den korrekten Modus zu versetzen. > Die Batterien müssen genug Spannung haben und korrekt eingelegt sein. > Möglicherweise verwenden Sie einen falschen Code. Starten Sie die Marken-Code-Suche, die automatische Codesuche oder die direkte Code-Eingabe (manuell). BDA_KH 2159 - DT-53628_de.indd 80 30.06.2010 14:42:05- 81 - Die UFB wechselt nicht die Sender auf dem Gerät. > Drücken Sie die entsprechende Gerätetaste e, um die UFB in den korrekten Modus zu versetzen. > Falls die Original-FB keine „-/- -“ Taste besitzt, wechseln Sie die Programme mit den P+/— Tasten u oder den Zierntasteno. > Funktioniert auch dies nicht, könnte die Kindersicherung des Zielgerätes aktiviert sein. Manche Tasten der UFB funktionieren nicht korrekt. > Ihre UFB besitzt möglicherweise nicht alle Funktionen der Original-Fernbedienung des Geräts. > Möglicherweise haben Sie nicht den optimalen Code einprogrammiert. Suchen Sie einen Code, der mehr Funk- tionen des Zielgerätes unterstützt. Die UFB reagiert nicht mehr, nachdem eine Taste ge- drückt wurde. > Die Batterien müssen genug Spannung haben und korrekt eingelegt sein. > Richten Sie die UFB auf Ihr Gerät aus. Die LCD-Anzeige q zeigt nichts an. > Die Batterien müssen genug Spannung haben und korrekt eingelegt sein. > Der Kontrast könnte zu gering eingestellt sein. Erhöhen Sie die Kontrasteinstellung. Entsorgen Werfen Sie das Gerät keinesfalls in den nor- malen Hausmüll. Dieses Produkt unterliegt der europäischen Richtlinie 2002/96/EC. Universalfernbedienung

• Entsorgen Sie die Universalfernbedienung oder Teile davon über einen zugelassenen Entsorgungsbetrieb oder über Ihre kommunale Entsorgungseinrichtung.

• Beachten Sie die aktuell geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung Batterien/Akkus

• Batterien/Akkus dürfen nicht im Hausmüll entsorgt werden.

BatterienkönnenGiftstoeenthalten,diedieUmwelt schädigen. Entsorgen Sie die Batterien/Akkus deshalb unbedingt entsprechend der geltenden gesetzlichen Bestimmungen.

JederVerbraucheristgesetzlichverpichtet,Batterien/ Akkus bei einer Sammelstelle seiner Gemeinde, seines StadtteilsoderimHandelabzugeben.DieseVerpichtung dient dazu, dass Batterien/Akkus einer umweltschonen- den Entsorgung zugeführt werden können. BDA_KH 2159 - DT-53628_de.indd 81 30.06.2010 14:42:05- 82 -

• Geben Sie Batterien/Akkus nur im entladenen Zustand zurück. Führen Sie alle Verpackungsmaterialien einer umwelt- gerechten Entsorgung zu. Technische Daten Steuerbare Geräte: 10 Abmessungen L x B x H: 217 x 50 x 22 mm Gewicht: 102 g (ohne Batterien) Infrarot-LED: Laserklasse 1 Stromversorgung Batterien: 2 x 1,5 V Typ AAA/LR03 (Micro) (im Lieferumfang enthalten) Betriebstemperatur: + 5 – +35°C Lagertemperatur: -20 – +50 °C Feuchtigkeit: 5 – 90 % (keine Kondensation) Hinweis zur Konformität Dieses Gerät entspricht hinsichtlich Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der EMV-Richtlinie 2004/108/EC. Importeur KOMPERNASS GMBH BURGSTRASSE 21 44867 BOCHUM, GERMANY www.kompernass.com Garantie & Service Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufda- tum. Das Gerät wurde sorgfältig produziert und vor Anliefe- rung gewissenhaft geprüft. Bitte bewahren Sie den Kassen- bon als Nachweis für den Kauf auf. Bitte setzen Sie sich im Garantiefall mit Ihrer Servicestelle telefonisch in Verbindung. Nur so kann eine kostenlose Einsendung Ihrer Ware gewähr- leistet werden. Die Garantieleistung gilt nur für Material-oder Fabrikations- fehler, nicht aber für Transportschäden, Verschleißteile oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter oder Akkus. Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingrien,dienichtvonunsererautorisiertenService-Nieder- lassung vorgenommen wurden, erlischt die Garantie. BDA_KH 2159 - DT-53628_de.indd 82 30.06.2010 14:42:05- 83 - Ihre gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt. Die Garantiezeit wird durch die Gewährleistung nicht verlän- gert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden, spätestens aber zwei Tage nach Kaufdatum. Nach Ablauf der Garantie- zeitanfallendeReparaturensindkostenpichtig. Schraven Service- und Dienstleistungs GmbH Tel.: +49 (0) 180 5 008107 (0,14 €/Min. aus dem dt. Festnetz, Mobilfunk max. 0,42 €/Min.) Fax: +49 (0) 2832 3532 e-mail: support.de@kompernass.com Kompernaß Service Österreich Tel.: 0820 899 913 (0,20 EUR/Min.) e-mail: support.at@kompernass.com Kompernaß Service Switzerland Tel.: 0848 000 525 (max. 0,0807 CHF/Min.) e-mail: support.ch@kompernass.com BDA_KH 2159 - DT-53628_de.indd 83 30.06.2010 14:42:05- 84 - BDA_KH 2159 - DT-53628_de.indd 84 30.06.2010 14:42:05Universal Remote Control KH 2159 Herstellerverzeichnis mit Gerätecodeliste Register van producenten met lijst van apparaatcodes Index des fabricants avec liste des codes appareil Registro produttori con elenco codici apparecchi Índice de fabricantes con lista de códigos de aparatos Fabricantes Diretório com lista de códigos de dispositivo Manufacturer List with Device Code List Producentfortegnelse med apparat-kodeliste Valmistajahakemisto ja laitekoodiluettelo Förteckning över tillverkare med lista över apparatkoder Κατάλογος κατασκευαστή µε λίστα κωδικών συσκευών Wykaz producentów z listą kodów urządzeń Gyártók készülékkódját tartalmazó jegyzék Spisak proizvođača sa listom code-ova uređaja Seznam proizvajalcev s kodami aparatov Zoznam výrobcov s kódmi prístrojov Adresář výrobců se seznamem kódů pro přístroj Index producători cu lista de coduri ale aparatelor Описнапроизводителитесъссписъкна кодовенауреди KOMPERNASS GMBH

BURGSTRASSE 21 ⋅ D-44867 BOCHUM

www.kompernass.com ID-Nr.: KH2159-06/10-V1 CV_Codelist_KH 2159 - DT-53628.indd 2 12.07.2010 14:19:51- 1 -
