Denne manual indeholder vigtige informationer om maskinens anvendelse og sikkerhedsrisici m.m. Vær især opmærksom på advarsler, der angiver risiko for ulykker.

Vi påtager os ikke ansvaret for, at illustrationer og beskrivelser af enkelte detaljer evt. ikke altid er i overensstemmelse med maskinen.

Eksempler på sådanne detaljer kan være farver på ledninger eller udformning og placering af knapper og greb.

Opbevar manualen et sikkert sted i forbindelse med maskinen. Ved eventuelt salg skal manualen følge maskinen.

2. TEKNISKE DATA

Art. nr. 71-915
Model: ....Møtrikspænder SD 1/2"
Maks. arbejdstryk:....6 bar
Maks. moment:....675 Nm
Maks. omdrejningstal
(ubelastet):....10000 r/min.
Luftafgang: ....Nedad
Tilslutning:....1/2"
Anbefalet slangediameter: . . . > 3/8"
Vægt:....1,55 kg
Længde, maskinhus: .....9,7 cm

Lyd

Målemetode for lydtryk (LPA): .ISO 15744

Målt lydtryk (LPA): .....98 dB(A)

Målemetode for lydeffekt

(LWA): .....ISO 15744

Beregnet lydeffekt (LWA): .....109 dB(A)

Usikkerhed (K)....3 dB

Vibrationer

Målemetode for vibrationer: . . .ISO 28927-2

Mälte vibrationer: .....8,37 m/s ^2

Usikkerhed (K)....1,32 m/s²

3. ANVENDELSESOMRÅDE

Trykluftdrevet møtrikspænder SD ½", som er beregnet til at løsne og spænde bolte. Værktøjet skal anvendes sammen med krafttoppe til kraftværktøj med den rette dimension. Du kan med fordel benytte momentstave, der er tilpasset til brug sammen med møtrikspænder, ved tilspænding af møtrikker/bolte ved bl.a. hjulskift, for at tilspændingsmomentet ikke skal blive for stort. (Hjulboltenes tilspændingsmoment kan du normalt finde i bilens instruktionsbog) Værktøjet må kun anvendes i overensstemmelse med instruktionerne i denne vejledning; al anden anvendelse er forbudt. Værktøjet må ikke modificeres.

4. GENERELLE SIKKERHEDSFORSKRIFTER

Når der arbejdes med maskiner, skal følgende punkter altid overholdes. Vær opmærksom på arbejdsstedets sikkerhedsforskrifter, og overhold de love, regler og forordninger, der gælder, hvor maskinen anvendes.

4.1 Arbejdsområde

• Gør rent regelmæssigt. Støv, affald og skrammel på en arbejdsplads øger risikoen for ulykker, brand og eksplosion.
• Arbejd ikke i mørke, eller när belysningen er dårlig.
• Opbevar eksplosive eller brandfarlige væsker og luftarter uden for arbejdsområdet.
• Hold børn og uvedkommende væk fra arbejdsområdet.
• Forbindingskasse og telefon skal være tilgængelig.

4.2 Personlig sikkerhed

• Læs altid manualen inden brug.
- Vær især opmærksom på maskinens adverselssymboler.
- Brug ikke maskinen, hvis du er træt eller påvirket af stoffer, alkohol eller medicin.
- Brug beskyttelsesudstyr som åndedrætsværn, sikkerhedshandsker, høreværn og beskyttelsesbriller.
- Brug det rigtige arbejdstøj og skridsikre sko.
- Brug hårnet, hvis du har langt hår. Bær ikke smykker eller løstsiddende tøj, som kan fanges af maskinen.
- Indtag altid en god arbejdsstilling med god balance.
- Lad ikke det, at du bliver vant til maskinen, føre til uforsigtighed.

4.3 Brug og vedligeholdelse af trykluftmaskiner

• Kontroller, at alle beskyttelsesanordninger er på plads, og at de fungerer.
• Kontroller, at alle maskindele, især de bevægelige, er hele og korrekt monteret.
• Kontroller, at alle knapper og greb fungerer. Vær især omhyggelig med, at aftrækkeren virker, så du altid kan slukke for maskinen.
• Brug ikke en defekt maskine. Indlever den til et autoriseret serviceværksted til reparation.

• Brug kun anbefalet tilbehør og reservedele.

• Brug kun maskinen til det, den er beregnet til. Arbejdet er altid sikrere og hurtigere, när maskinen bruges til det, den er konstrueret til.

• Overskrid ikke maskinens kapacitet.
• Tag altid fat i maskinens håndtag, när maskinen skal bæres. Hold ikke fingeren på aftrækkeren.
• Undgå utilsigtet start ved at fjerne lufttilførslen (trykluftslangen) før service og reparation, eller når maskinen ikke er i brug.
• Fjern altid nøgler, værktøj og andre løse dele fra maskinen, før den startes.
• Efterlad aldrig maskinen uden opsyn, när lufttilførslen (trykluftslangen) er sluttet til.
• Rengør maskinen efter brug, og efterse den regelmæssigt.
• Anvend det anbefalede arbejdstryk. Overskrid ikke maskinens maksimalt tilladte tryk.
• Smør maskinen dagligt for at undgå korrosion indvendigt.
• Kontroller, at trykluftslangen er hel før tilslutning, og hold den borte fra varme og skarpe kanter.
• Kontroller, at alle tilslutninger i trykluftsystemet er tætte.
• Løft eller bær aldrig maskinen i trykluftslangen.
• Følg kompressorens vedligeholdelsesanvisninger, og tap vand af lufttanken hver dag.

5. OVERSIGTSBILLEDE

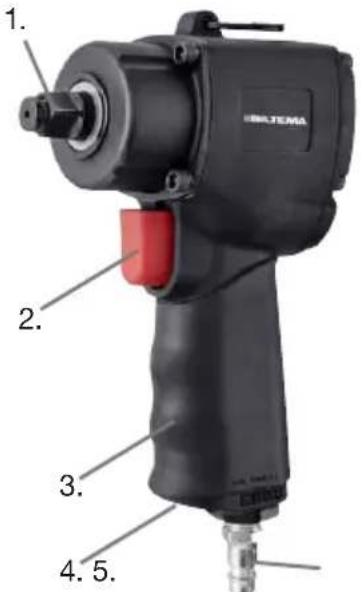

1. Drivtap
2. Aftrækker
3. Håndtag
4. Udblæsning
5. Indstiksnippel

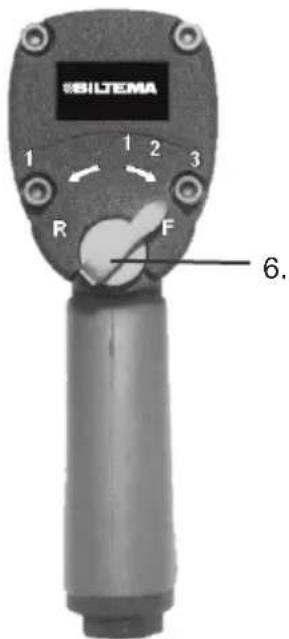

6. Knap til momentindstilling/omskifter for rotationsretning
7. Tågesmører

6. INSTALLATION/MONTERING

Kontrollér ved udpakning, at maskinen ikke er blevet beskadiget under transporten, samt at alle dele og tilbehør er med.

Skru indstiksniplen fast i lufttilslutningen. Brug gevindtape, så luftlækage undgås.

7. SÄERLIGE SIKKERHEDSREGLER OG BESKYTTELSESANORDNINGER

7.1 Symboler på maskinen

Følgende advarselssymboler findes på maskinen:

Læs manualen

Brug sikkerhedsbriller

Brug høreværn

Brug beskyttelseshandsker

Brug åndedrætsværn

7.2 Beskyttelsesanordninger

Maskinen er udstyret med følgende beskyttelsesanordninger:

Aftrækker (2)

Start – Hold aftrækkeren (2) inde for at starte maskinen.

Stop – Slip aftrækkeren (2) for at stoppe ma- skinen.

7.3 Særlige sikkerhedsinstruktioner

Værktøjet må kun anvendes af personer, som har de nødvendige

kvalifikationer.

Frakobl trykluftforsyningen før skift af tilbehør eller reparation af værktøjet.

Stive arme kan besværliggøre arbejdet og udgøre en sikkerhedsrisiko. Bær varmt tøj, hvis det er koldt, og hold hænderne varme og tørre. Hold hænderne væk fra de bevægelige dele. Tag straks en pause fra arbejdet, hvis du føler dig svimmel, træt eller stiv i lemmerne. Brug ikke værktøjet, hvis det er slidt.

7.4 Risici ved brug

Selvom instruktionerne i manualen følges, kan der opstå visse faremomenter. Vær bevidst om dem og forsøg at undgå dem.

Risiko for øjenskader

• Der kan forekomme omkringflyvende gens- tande. Brug beskyttelsesbriller eller visir.
• Hold tilskuere og dyr på passende afstand.

Risiko for høreskader

- Brug høreværn.

- Støv kan være skadeligt for lungerne. Brug altid åndedrætsværn.

Risiko for klemskader

• Brug beskyttelseshandsker.

Risiko for skader på grund af vibrationer

- Maskinens vibrationer kan forårsage skade på arme og hænder. Arbejd ikke uafbrudt i lang tid, og sørg for, at maskinen ikke vibrerer mere end normalt på grund af manglende vedligeholdelse eller defekte dele.

8. BRUG OG HÅNDTERING

ADVARSEL!

Brug kun krafttoppe, der er beregnet til kraftværktøj. Brug ikke toppe, der er beregnet til håndværktøj.

8.1 Trykluftsystem

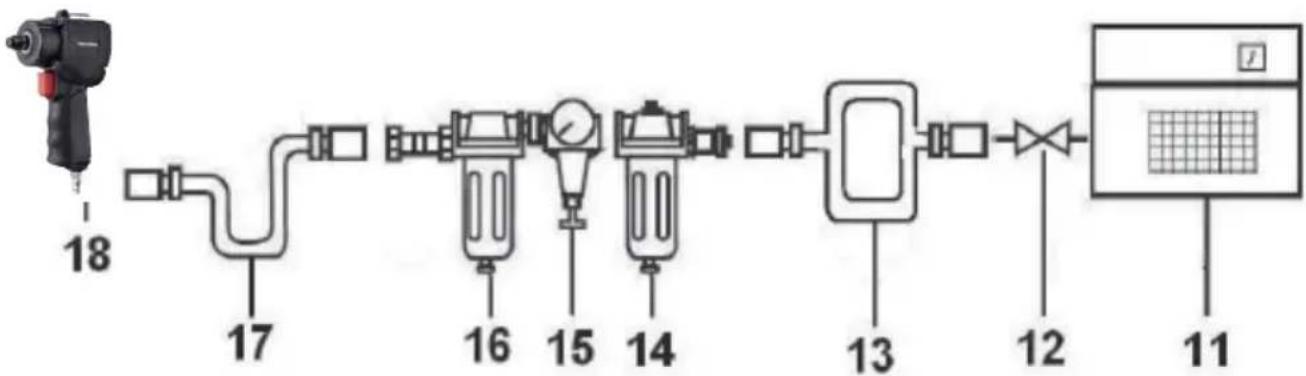

11. Kompressor

Følg vedligeholdelsesanvisningerne, og tøm lufttanken hver dag.

12. Afspærringsventil

13. Trykluftrør

For at kompensere for trykfald i lange trykluftrør på over 8 m kan trykket øges. Slangens indvendige diameter skal helst være mindst 1/2" eller være i en ringledning.

14. Vandudskiller

Trykluft indeholder fugt og andre forureningsstoffer, som kan forårsage rust og/eller øget slitage. Vand kondenseres i trykluftslanger.

15. Trykregulator

For højt tryk kan beskadige værktøjet og forkorte dets levetid. Regulering af arbejdstrykket skal foregå så tæt på trykluftværktøjet som muligt.

16. Tågesmører

Smør trykluftværktøjet korrekt, så det får optimal levetid.

17. Trykluftslange

18. Trykluftværktøj

8.2 Smøring

Det er vigtigt, at værktøjet smøres ordentligt, dog ikke for meget. Brug kun tågesmøreolie, som er beregnet til trykluftværktøj. Andre typer olie kan beskadige pakninger i værktøjet.

Det er en god idé at slutte en automatisk tågesmører til trykluftværktøjet, da det vil øge værktøjets levetid. Hvis der ikke er monteret en tågesmører, skal værktøjet smøres med 2-6 dråber via indstiksniplen (5) mindst én gang om dagen eller efter ca. to timers brug. Derudover skal der tages højde for luftfugtighed og arbejdsmiljø.

8.3 På-/afmontering af bolte

a. Kontroller, at trykluftsystemet og trykluftværktøjet er helt.
b. Kontroller, at krafttoppen er hel. Sæt den på drivtappen (1).
c. Drej knappen (6), og indstil det ønskede moment og rotationsretning.
- Der er tre momenttrin med uret.
- Der er to momenttrin mod uret.
d. Smør værktøjet, hvis der ikke bruges tågesmører.
e. Start kompressoren, og kontroller, at trykregulatoren (15) er indstillet på 6 bar. Hvis der ikke er en separat trykregulator (15) i trykluftsystemet, er det kompressorens trykregulator, som skal bruges.

f. Slut trykluftværktøjet til trykluftslangen, og tryk aftrækkeren ind. Omdrejningstallet reguleres med aftrækkeren (2).

g. Efter endt arbejde fjernes trykluftslangen fra værktøjet.

ADVARSEL!

Kontroller altid trykket i trykluftsystemet, inden værktøjet tilsluttes.

Fjern altid lufttilførslen fra værktøjet inden udskiftning af krafttoppen.

9. TRANSPORT OG OPBEVARING

• Kontrollér, at maskinen er hel og ordentligt rengjort.
• Opbevar maskinen i et tørt og køligt rum utilgængeligt for børn og andre uvedkommende.
• Opbevar altid maskinen i omgivelser med en temperatur på mellem 0 °C og +40 °C.
• Opbevar ikke maskinen i nærheden af kemikalier, opløsningsmidler eller gødningsstoffer. Disse produkter er ofte nedbrydende og kan forårsage uoprettelig skade på din maskine.

10. SERVICE OG VEDLIGEHOLDELSE

ADVARSEL!

Værktøjet må ikke være sluttet til lufttilførslen/trykluftslangen, når der foretages service og vedligeholdelse!

10.1 Fejlfinding

FEJL ÅRSAG AFHJÆLPNING

Værktøjet taber hurtigt kraft og hastighed.	1. Trykfald pga. for lang og underdimensioneret trykluftslange.2. For lille kompressor.	1. Afkort og/eller udskift trykluftslangen med én med større indvendig diameter.2. Skift til en større kompressor, eller vent med at arbejde, indtil kompressoren har oparbejdet et større tryk.
Værktøjet roterer ikke. Luften strømmer frit ud af udblæsningen.	Rotoren har sat sig fast pga. snavs og rust.	Hæld tågesmøreolie i luftindtaget. Kør værktøjet med korte, hurtige kørsler og skift rotationsretning, hvis det er muligt. Gentag, indtil værktøjet kører normalt.
Værktøjet kan ikke løsne hjulboltene.	For stort tilspændingsmoment.	Brug manuelt værktøj med forlænger, og spænd derefter med momentstav/-nøgle
