BRUGSANVISNING PSG 110B Biltema

Oppbevar bruksanvisningen på et sikkert sted i tilknytning til maskinen. Ved et eventuelt salg skal bruksanvisningen følge med maskinen.

2. TEKNISKE DATA

Spenning: 230 V \~ 50 Hz
Maks. effekt: .....110 W
Beholder: 800 ml
Maks. mengde: 300 ml/min
Maks. viskositet:....60 din/s
Munnstykke:....0,8 mm
Målemetode lydtrykk L PA : .....EN ISO 3744
Målt lydtrykk L PA : .....91,4 dB(A)
Usikkerhet K: .....3,0 dB(A)
Garantert lydtrykk L PA : .....94 dB(A)
Målemetode lydeffekt L WA : . . . .EN ISO 3744
Målt lydeffekt L WA : .....102,4 dB(A)
Usikkerhet K: .....3,0 dB(A)
Garantert lydeffekt L WA : .....105 dB(A)
Målemetode vibrasjoner: .....EN 60745-1
Vibrasjoner: .....12,30 m/s ^2
Usikkerhet K: 1,5 m/s²
Isolasjonsklasse:....II
Beskyttelsesgrad:....IPX0
Vekt: 1,6 kg

3. BRUKSOMRÅDE

17-554 Lakksprøyte PSG 110B er en elektrisk lakksprøyte konstruert for:

Den er ikke konstruert for:

1 stk. ekstra munnstykke 0,8 mm
1 stk. rensenål
2 stk. ventiler
1 stk. verktøy
1 stk. DIN-beger/viskositetsmåler

7. SPESIELLE SIKKERHETSFORSKRIFTER

7.1 Risikoer ved arbeid med lakksprøyte

På lakksprøyten finner du følgende symboler:

Kontroller at maskinen er hel og godt rengjort.

Denne manual indeholder væsentlige informationer om maskinens brug og sikkerhed m.m. Alle brugere opfordres til at læse manualen før brug og være særligt opmærksom på disse symboler:

Advarsel!

Denne tekst betyder risiko for alvorlig ulykke med risiko for dødelig udgang.

OBS!

Denne tekst betyder risiko for mindre person- eller maskinskade.

Vi påtager os ikke ansvaret for, at illustrationer og beskrivelser af enkelte detaljer muligvis ikke altid er i overensstemmelse med maskinen. Eksempler på sådanne detaljer kan være farver på ledninger eller udformning og placering af knapper og greb.

Opbevar manualen et sikkert sted i forbindelse med maskinen. Ved eventuelt salg skal manualen følge maskinen.

2. TEKNISKE DATA

Spænding: 230 V \~ 50 Hz
Maks. effekt: .....110 W
Beholder: 800 ml
Maks. kapacitet: ....300 ml/min
Maks. viskositet:....60 din/s
Mundstykke:....0,8 mm
Målemetode lydtryk L PA :......EN ISO 3744
Målt lydtryk L PA : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 91,4 dB (A)
Usikkerhed K: .....3,0 dB (A)
Garanteret lydtryk L BA : .....94 dB (A)
Målemetode lydeffekt L WA : . . . .EN ISO 3744
Målt lydeffekt L WA : .....102,4 dB (A)
Usikkerhed K: .....3,0 dB (A)
Garanteret lydeffekt L WA :......105 dB (A)
Målemetode vibrationer: .....EN 60745-1
Vibrationer: 12,30 m/s²
Usikkerhed K: 1,5 m/s²
Isoleringsklasse: ....Klasse II
Indkapslingsklasse: .....IP X0
Vægt: 1,6 kg

3. ANVENDELSESOMRÅDE

17-554 Malersprøjte PSG 110B er en elektrisk malersprøjte fremstillet til:

• sprøjtemaling af vand- og opløsningsmiddelbaseret maling og lak, som af producenten er godkendt til sprøjtemaling.
• grundmaling
• sprøjtning med træbeskyttelsesmidler
• rustbeskyttelsesbehandling og motorvask
• plantegødning og -bekæmpelsesmidler
• at anvendes iht. instruktionerne i denne brugsanvisning.

Den er konstrueret til:

Når der arbejdes med maskiner, skal de ef-år der arbej terfølgende punkter altid bemærkes. Vis også hensyn overfor arbejdsstedets sikkerhedsforskrifter og respektér de love, regler og forordninger, der gælder, hvor maskinen anvendes.

4.1 Arbejdsområde

• Rengør regelmæssigt. Støv, affald og skrammel på en arbejdsplads øger risikoen for ulykker, brand og eksplosion.
• Arbejd ikke i mørke, eller när belysningen er dårlig.
• Opbevar eksplosive eller brandfarlige væsker og luftarter udenfor arbejdsområdet.
• Hold børn og uvedkommende væk fra arbejdsområdet.
• Forbindingskasse og telefon skal være tilgængelig.

4.2 Personlig sikkerhed

• Læs altid manualen inden brug.
- Vær især opmærksom på maskinens adverselssymboler.
- Brug ikke maskinen, hvis du er træt eller påvirket af stoffer, alkohol eller medicin.
- Anvend altid beskyttelsesudstyr som åndedrætsværn, høreværn og beskyttelsesbriller.
- Brug det rigtige arbejdstøj og skridsikre sko.
- Indtag altid en god arbejdsstilling med god balance.
- Lad ikke det, at du bliver vant til maskinen, føre til uforsigtighed.

4.3 Brug og pasning af maskiner

• Kontroller, at alle beskyttelsesanordninger er på plads, og at de fungerer.
• Kontroller, at alle maskindele, især de bevægelige, er hele og korrekt monteret.
• Kontroller, at alle knapper og greb fungerer. Vær især omhyggelig med, at afbryderen virker, så du altid kan slukke for maskinen.

- Brug ikke en defekt maskine. Overlad den til et autoriseret serviceværksted til repara-ejdesmed maskiner, skal de ef-

- Brug kun anbefalet tilbehør og reservedele.

- Brug kun maskinen til det, den er beregnet til. Arbejdet er altid sikrere og hurtigere, när maskinen bruges til det, den er konstrueret til.

- Overskrid ikke maskinens kapacitet.

- Tag altid fat i maskinens håndtag, när maskinen skal bæres. Hold ikke fingeren på afbryderen.

- Undgå utilsigtet start ved at afbryde strømmen før service og reparation, eller når maskinen ikke er i brug.

- Fjern altid nøgler, værktøj og andre løse dele fra maskinen, før den startes.

- Efterlad aldrig maskinen uden opsyn, när stikket er sluttet til elnettet.

- Rengør maskinen efter brug og tilse den regelmæssigt.

4.4 Elsikkerhed

• Udsæt ikke elektriske maskiner for regn eller fugt, hvis de ikke er indkapslede til det.
• Håndter ledninger forsigtigt og beskyt dem mod varme, olie og skarpe kanter.
• En eventuel forlængerledning må ikke være rullet op på tromlen. Træk hele ledningen ud af kabeltromlen.
• Brug kun en rigtigt dimensioneret forlængerledning med henblik på længde og ledningsareal i forhold til udtagets strømstyrke.
• Udendørs må der kun anvendes forlængerledninger, der er godkendt til udendørs brug.
• Undgå kontakt med jordede genstande, f.eks. rør, radiatorer og køleanlæg, när du arbejder med maskinen. Risiko for elektrisk stød øges, när du er jordet.

5.OVERSIGTSBILLEDE

1. Beholder
2. Mundstykke
3. Kurv
4. Motorhus
5. Tilførselsregulering
6. Afbryder
7. Håndtag
8. Ledning
9. DIN-måler / viskositetsmåler
10. Værktøj

6. INSTALLATION & MONTERING

Malersprøjten er monteret og klar til brug ved modtagelse. Ved udpakningen kontrolleres, at maskinen ikke er beskadiget under transporten, samt at alle dele og tilbehør er med. Udover malersprøjten med beholder medfølger:

1 stk. ekstra mundstykke 0,8 mm
1 stk. rensenål
2 stk. ventiler
1 stk. værktøj
1 stk. DIN-måler / viskositetsmåler

SIKKERHEDSANORDNINGER

7.1 Risici ved arbejde med en malersprøjte

Selvom instruktionerne i manualen følges, kan der opstå visse faremomenter. Vær bevidst om faremomenterne og forsøg at undgå dem. Vær opmærksom på advarselssymboler, sikkerhedsanvisninger samt direktiver for beskyttelsesudstyr, som findes på midlets emballage.

Risiko for elektrisk stød

• Udsæt ikke malersprøjtens motorenhed eller ledning for vand eller fugt.
• Brug ikke malersprøjten, hvis ledningen er beskadiget.

Risiko for åndedrætsskader og forgiftning

- Visse midler/kemikalier er giftige, så læs altid producentens sikkerhedsforskrifter igennem og følg dem.

- Rengør ikke maskinen med letantændelige

væsker, hvis flammepunkt er under 55° C.

• Sprøjt aldrig med ukendte kemikalier, hvis du ikke kender farerne og egenskaberne ved dem.
• Brug godkendt åndedrætsværn iht. maling/kemikalieproducentens anbefalinger.
• Alle personer, der befinder sig i lokalet skal bruge åndedrætsværn.
• Arbejd kun i godt ventilerede lokaler.

Risiko for brand og eksplosion

• Brug ikke brandfarlig maling og kemikalier, hvis flammepunkt er under 55°C.
• Arbejd kun i godt ventilerede lokaler.
• Arbejd aldrig i nærheden af åben ild eller gløder f.eks. fra cigaretter eller en varm kogeplade.

Risiko for øjenskader

- Brug sikkerhedsbriller/ansigtsmaske.

Risiko for høreskader

- Lydniveauet overstiger 85 dB(A), brug høreværn.

7.2 Symboler på maskinen

Følgende symboler sidder på malersprøjten:

For at nedsætte risikoen for ulykker skal manualen læses omhyggeligt igennem inden brug og anvisningerne skal følges.

Risiko for øjenskade, brug sikkerhedsbriller. Risiko for farligt støv, brug åndedrætsværn. Risiko for høreskader, brug høreværn.

Maskinen er dobbeltisoleret og behøver derfor ikke sluttes til jord. Reparation af elektriske dele må kun udføres af en autoriseret elektriker.

8. ANVENDELSE

8.1 Funktioner

Afbryderen (6)

Starter og slukker pumpemotoren. Start/ON - Tryk afbryderen ind. Stop/OFF - Slip afbryderen.

Regulerer mængden af maling/middel, der kommer ud af mundstykket. Juster tilførslen ved at dreje mod:

For at få det bedste resultat, når du maler, skal overfladen først behandles, og malingen skal fortyndes til den rigtige viskositet. Rens altid overfladen for snavs, støv og fedt. Flader, som ikke skal males, afdækkes med maskerings-tape eller beskyttelsesfolie. Kontroller med producenten, om malingen kan bruges til sprøj-telakering. Bland malingen omhyggeligt, så der ikke er klumper eller lignende, som kan stoppe mundstykket til.

De fleste malinger leveres, så der kan males med pensel eller rulle og skal derfor fortyndes, inden de kan bruges til sprøjtemaling. Følg producentens anbefalinger, når du fortynder, så du får den rigtige viskositet. Kontroller viskositeten ved at:

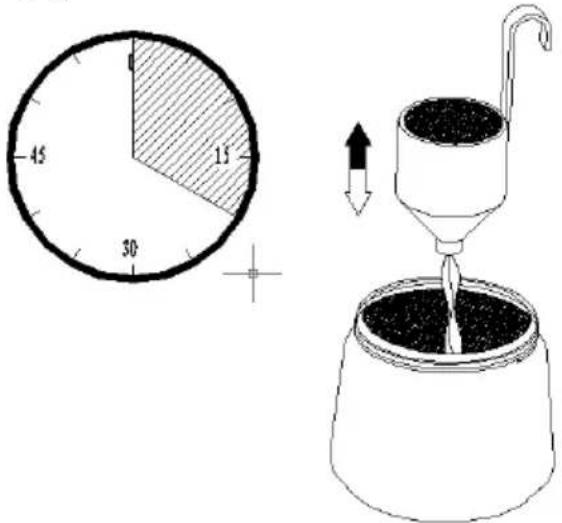

a. Fyld DIN-bægeret (9) til kanten.
b. Mål den tid malingen er om at tømmes ned i malingsbeholderen.
c. Sammenlign tiden med anbefalingstabellen nedenfor.

Type maling DIN-sekunder

Træolie. . . . . Det er ikke nødvendigt at fortynde Træbejdse .. Det er ikke nødvendigt at fortynde

Hvis det tog længere tid for malingen at løbe ud af DIN-bægeret end angivet i tabellen, skal malingen/væsken fortyndes med et af producenten godkendt fortyndingsmiddel. Bland en lille smule maling, indtil den rigtige viskositet er opnået. Skriv blandingsforholdet ned og bland derefter resten af den maling, der skal til for at få den samme viskositet. Rengør DIN-bægeret efter brug.

8.2 Sprøjtemaling

Ret malersprøjten mod et stykke kasseret materiale. Tryk afbryderen (6) ind og lav en prøvesprøjtning. Juster tilførslen med tilførselsreguleringen (5). Tilførslen påvirker spraymønstret.

• For lille tilførsel koncentrerer malingen midt i strålen.
• For meget tilførsel leverer for meget maling til strålens kanter.

d. Peg med malersprøjten ved siden af fladen, som skal males. Peg aldrig med malersprøjten mod fladen, når du starter og stopper. Tryk afbryderen ind og begynd at male. Bedste resultat opnås, hvis malersprøjten

altid holdes parallelt med fladen. Hold mundstykket 25–30 cm fra fladen, og før malersprøjten fra side til side og op og ned uden at mundstykkets vinkel og afstanden til fladen forandres. Brug lette og jævne bevægelser.


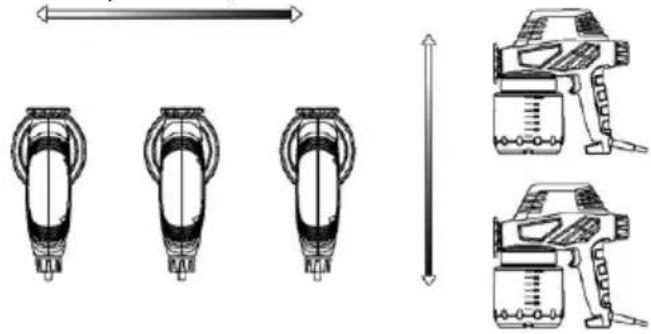

- Korrekt sprøjteteknik, malersprøjten vinkelret på fladen, det skal males:

- Forkert teknik, når malersprøjten hældes, medfører det et ujævnt resultat, og malingen løber lettere.

Kontroller ind imellem bevægelsernes hastighed. Hurtige bevægelser giver et tyndt lag og langsomme giver et tykt lag. Sprøjt ét lag på ad gangen og følg producentens anbefalede tørretider nøje. Når der males små flader, skal malersprøjten indstilles til lille tilførsel. Dette forhindrer, at der bruges

for meget maling samt formindsker risikoen for at malingen løber. Hvis det er muligt, skal du undgå at starte og stoppe malersprøjten, når der males små ting. Det kan medføre, at der påføres for meget eller for lidt maling.

OBS!

- Når malersprojten anvendes udendørs, er det vigtigt altid at være opmærksom på vindretning og vejrforhold. Der er risiko for, at nærliggende genstande rammes af malingstøv.

- Brug aldrig malersprøjten uden maling eller væske i beholderen. Pumpen bliver beskadiget.

e. Når arbejdet er færdigt, fjernes stikket fra stikkontakten, og malersprøjten rengøres ordentligt.

ADVARSEL!

- Ret aldrig malersprøjten mod dig selv, andre mennesker eller dyr.

- Sørg for god ventilation, når malersprøjten anvendes indendørs. Der må ikke være giftige luftarter i nærheden, som kan suges ind i maskinen.

- Fjern altid stikket fra stikkontakten, när arbejder er færdigt. Dette er for at undgå utilsigtet start.

9. OPBEVARING

Kontroller, at malersprøjten er hel og godt rengjort.

- Opbevar malersprøjten i et tørt og køligt rum utilgængeligt for børn og andre uvedkommende.

- Opbevar altid maskinen i omgivelser med en temperatur på mellem 0° C og +40° C.

- Opbevar ikke malersprøjten i nærheden af kemikalier, opløsningsmidler eller kunstgødning. Disse produkter er ofte nedbrydende og kan forårsage uoprettelig skade på maskinen.

10. REPARATION OG VEDLIGEHOLDELSE

10.1 Rengøring efter brug

Det er vigtigt at malersprøjten rengøres efter hvert brug. Lad aldrig maling eller væske tørre ind.

a. Kontroller, at stikket er fjernet fra stikkontakten.
b. Rengør beholderen med samme fortyndingsmiddel, som malingen blev fortyndet med.
c. Fyld lidt fortyndingsmiddel på og sprøjt, indtil der kun kommer fortyndingsmiddel ud.
d. Rengør sugerøret og filteret omhyggeligt med fortyndingsmiddel.
e. Rengør kurven (6) og mundstykket (7). Tør alle rester af maling og snavs bort.

f. Vend malersprøjten på hovedet og smør med nogle dråber symaskineolie i åbningen, hvor sugerøret sidder. Herved smøres stempel, cylinder og ventil.

g. Malersprøjten samles herefter igen.

10.2 Rengøring/udskiftning af ventil, stempel og cylinder

Hvis det er nødvendigt, kan man rengøre ventil, stempel og cylinder.

a. Kontroller, at stikket er fjernet fra stikkontakten.
b. Skru beholderen (5) af..
c. Fjern sugerøret og filteret.

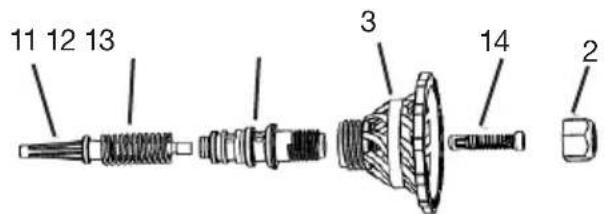

d. Anvend medfølgende værktøj (10) og skru mundstykket (2) af og fjern ventilen (14). Skru kurven (3) af. Tag fat i cylinderens (13) gevind og træk cylinderen (13), fjederen (12) og stemplet (11), som sidder indeni, ud.

e. Rengør delene omhyggeligt med opløsningsmiddel.
f. Smør stempel, fjeder og cylinder med nogle dråber symaskineolie.
g. Sæt ventilen, fjederen, stemplet og cylinderen på plads igen.

11. EL-AFFALD

Brugte elektriske og elektroniske produkter, også alle typer batterier, skal afleveres der, hvor der indsamles til genbrug. (Iht. direktiv 2012/19/EU og 2006/66/EC)

10.3 Fejlsøgningsskema

FEJL ÅRSAG AFHJÆLPNING

Motoren kører, men der kommer ikke noget ud, eller det sprøjter uregelmæssigt.	a. Sugerøret når ikke ned til malingen/væsken.b. Tilstoppet filter på sugerøret.c. Mundstykket er tilstoppet.d. Der er klumper i malingen.e. Tilførslen skal justeres.	a. Fyld mere maling/væske på.b. Rengør filtret med fortyndingsmiddel.c. Rengør mundstykket med fortyndingsmiddel.c. Omrør malingen ordentligt og siden.e. ∅g tilførslen med regulatoren (5).
Sprayer ikke, ingen lyd fra motoren.	a. Ingen spænding. a. Kontroller, at stikket er tilsluttet stikkontakten, og at der er strøm.
Spraystrålen fordeler ikke ordentligt.	a. Forkert indstillet tilførsel.b. Malingen er for tyk.	a. Juster tilførslen.b. Kontroller viskositeten.
For meget maling. a. Malersprøjten er ikke rengjort eller smurt, hvilket får stemplet til at sidde fast i cylinderen.b. For meget maling.c. For lav viskositet.		a. Adskil malersprøjten og rengør ventil, stempel, fjeder og cylinder.b. Juster tilførslen. Sprøjt to tynde lag i stedet for ét tykt.c. Kontroller viskositeten.
Motorens lyd er højere end normalt.	a. Malersprøjten er ikke rengjort eller smurt, hvilket får stemplet til at sidde fast i cylinderen.	a. Adskil malersprøjten og rengør med fortyndingsmiddel og smør stempel og cylinder.
Mislyd. a. Forkert indstilling af tilførslen.b. Ikke nok maling/væske i beholderen, hvilket medfører, at der suges luft ind.c. Ikke tilstrækkeligt fortyndet, eller malingen suges ikke op i sugerøret.		a. Juster tilførslen.b. Fyld mere maling/væske på beholderen.c. Kontroller viskositeten og sugerøret med filter.
Malingen krakelerer eller overdrevet tågedannelse.	a. Der er brugt forkert fortyndingsmiddel.b. Malersprøjten holdes for langt fra fladen.c. Malingen er for tyk.	a. Brug det rigtige fortyndingsmiddel.b. Hold malersprøjten tættere på arbejdsfladen.c. Fortynd malingen.
