BRUKSANVISNING PSG 110B Biltema

Denna manual innehåller viktig information om maskinens användning, säkerhetsrisker mm. Alla operatörer uppmanas att läsa manualen före användning och vara särskilt uppmärksamma på dessa symboler:

Varning!

Denna text betyder risk för allvarlig olycka, eventuellt med dödlig utgång.

OBS!

Denna text betyder risk för mindre personskada eller maskinskada.

Vi reserverar oss för möjligheten att illustrationer och beskrivningar av enstaka detaljer inte alltid stämmer helt överens med maskinen. Exempel på sådana detaljer kan vara färger på kablar eller utformning och placering av knappar och reglage

Förvara manualen på en säker plats i anslutning till maskinen och vid en eventuell försäljning ska manualen följa med maskinen.

2. TEKNISKA DATA

Spänning: 230 V \~ 50 Hz
Max effekt: 110 W
Behållare: 800 ml
Max flöde: 300 ml/min
Max viskositet: .....60 din/s
Munstycke: 0,8 mm
Mätmetod ljudtryck L PA : .....EN ISO 3744
Uppmätt ljudtryck LPA : .....91,4 dB(A)
Osäkerhet K: .....3,0 dB(A)
Garanterat ljudtryck L P4 : . . . . . .94 dB(A)
Mätmetod ljudeffekt L WA :.....EN ISO 3744
Uppmätt ljudeffekt L WA : .....102,4 dB(A)
Osäkerhet K: .....3,0 dB(A)
Garanterad ljudeffekt L WA : .....105 dB(A)
Mätmetod vibrationer: .....EN 60745-1
Vibrationer: 12,30 m/s²
Osäkerhet K: 1,5 m/s²
Isoleringsklass: ....Class II
Kapslingsklass:....IP X0
Vikt: 1,6 kg

3. ANVÄNDNINGSOMRÅDE

17-554 Färgspruta PSG 110B är en elektrisk färgspruta är konstruerad för:

• sprutmålning av vatten- och lösningsmedelsbaserade färger och lacker, vilka av färgtillverkaren är godkända för sprutmålning
• grundfärger
• sprutning av träskyddsmedel
• rostskyddsbehandling och motortvätt
• växtnäring och bekämpningsmedel
• att användas enligt instruktionerna i denna bruksanvisning.

Den är inte konstruerad för:

• målning med färger avsedda för strykmåning av exempelvis vävtapeter m.m. eller färger som innehåller partiklar som är så stora att de kan täppa till munstycket, exempelvis vissa typer av metallfärg och brandskyddsfärg
• brandfarliga färger och medel som har en flampunkt lägre än 55°C.

4. ALLMÄNNA

SÄKERHETSFÖRESKRIFTER

Vid arbete med maskiner bör följande punkter alltid beaktas. Ta även hänsyn till arbetsplat-sens säkerhetsföreskrifter och respektera alla de lagar, regler och förordningar som gäller där maskinen används.

4.1 Arbetsområde

• Städa regelbundet. Damm, avfall och bråte på en arbetsplats ökar risken för olycka, brand och explosion.
• Arbeta inte i mörker eller dålig belysning.
• Förvara explosiva eller brandfarliga vätskor och gaser utanför arbetsområdet.
• Håll barn och obehöriga utanför arbetsområdet.
• Ha förbandslåda och telefon tillgängligt.

4.2 Personlig säkerhet

• Läs alltid manualen före användning.
• Var särskilt uppmärksam på maskinens varningssymboler.
• Använd inte maskinen om du är trött eller påverkad av droger, alkohol eller medicin.
• Använd alltid skyddsutrustning såsom andningsskydd, hörselskydd och skyddsglasögon.
• Bär ordentliga arbetskläder och halksäkra skor.
• Upprätthåll alltid en god arbetsställning med bra balans.
• Låt aldrig din vana vid maskinen leda till oförsiktighet.

4.3 Användning och skötsel av maskiner

• Kontrollera att alla skydd sitter på plats och är i god funktion.
• Kontrollera att alla maskindelar, särskilt de rörliga, är hela och sitter korrekt monterade.

• Kontrollera att alla knappar och reg-lage fungerar. Var särskilt noga med att strömbrytaren fungerar så att du alltid kan stänga av maskinen.

• Använd ej en defekt maskin. Lämna in den till en auktoriserad serviceverkstad för reparation.

• Använd endast rekommenderade tillbehör och reservdelar.
• Använd endast maskinen för avsett användningsområde. Arbetet går alltid säkrare och fortare om maskinen används till det den är konstruerad för.
• Överskrid inte maskinens kapacitet.
• Fatta alltid tag i maskinens handtag när du bär maskinen. Håll inte fingret på strömbrytaren.
• Förhindra oavsiktligt start genom att bryta strömmen eller dra av tändhatten från tändstiftet före service och reparation eller när maskinen inte används.
• Avlägsna alltid nycklar, verktyg och andra lösa delar från maskinen före start.
• Lämna aldrig en maskin obevakad då kontakten är ansluten till elnätet.
• Rengör maskinen efter användning och serva den regelbundet.

4.4 Elsäkerhet

• Exponera inte elektriska maskiner för regn eller fukt om de ej är kapslade för det.
• Behandla kablar varsamt och skydda dem från värme, olja och vassa kanter.
• Eventuell förlängningskabel får ej vara virad på en rulle. Drag ut hela kabeln från kabelvindan.
• Använd enbart korrekt dimensionerade förlängningskablar med tanke på längd och kabelarea i förhållande till uttagen strömstyrka.
• Utomhus ska endast förlängningskablar som är godkända för utomhusbruk användas.
• Undvik kontakt med jordade ytor, till exempel rör, radiatorer och kylanläggningar när du arbetar med maskinen. Risken för elstöt ökar när du är jordad.

5.ÖVERSIKTSBILD

1. Behållare
2. Munstycke
3. Korg
4. Motorhölje
5. Flödesreglage
6. Strömbrytare
7. Handtag
8. Elkabel
9. DIN-mätare/viskositetsmätare
10. Verktyg

6. INSTALLATION & MONTERING

Färgsprutan är monterad och klar för användning vi leverans. Kontrollera vid uppackning att maskinen inte skadats under transporten samt att alla delar och tillbehör finns med. Förutom färgsprutan med behållare medföljer:

1 st extra munstycke 0,8 mm
1 st rensnål
2 st ventiler
1 st verktyg
1 st DIN-mätare/viskositetsmätare

7. SÄRSKILDA SÄKERHETSREGLER OCH SÄKERHETSANORDNINGAR

7.1 Risker vid arbete med en färgspruta.

Även om instruktionerna i manualen följs så kvarstår vissa risker. Var medveten om riskerna och försök att undvika dem. Var uppmärksam på varningssymboler, säkerhetsanvisningar samt direktiv för skyddsutrustning som finns på medlets förpackning.

Risk för elstöt

• Utsätt inte färgsprutans motorenhet eller elkabel för vatten eller fukt.
• Använd inte färgsprutan om dess elkabel är skadad.

Risk för andningsskador och förgiftning

• Vissa medel/kemikalier är giftiga, läs alltid igenom och följ tillverkarens säkerhetsföreskrifter.
  • Rengör inte maskinen med lättantändliga

vätskor som har en flampunkt lägre än 55 °C.

• Spruta aldrig okända kemikalier om du ej känner till dess risker och egenskaper.
• Använd godkänt andningsskydd enligt färg/kemikalietillverkarens rekommendationer.
• Alla personer som vistas i lokalen skall använda andningsskydd.
• Arbeta enbart i välventilerad lokal.

Risk för brand och explosion

• Använd inga brandfarliga färger och kemikalier som har en flampunkt lägre än 55°C.
• Arbeta enbart i välventilerad lokal.
• Arbeta aldrig i närheten av öppen låga eller glöd exempelvis från cigaretter eller varm spisplatta.

Risk för ögonskada

- Använd ögonskydd/ansiktsmask.

Risk för hörselskada

- Ljudvolymen överstiger 85 dB(A), använd hörselskydd

7.2 Symboler på maskinen

På färgsprutan finns följande symboler:

För att minska risken för olycka, läs noga igenom manualen före användning och följ manualens anvisningar.

Risk för ögonskada, använd skyddsglasögon. Risk för farligt damm, använd andningsskydd. Risk för hörselskada, använd hörselskydd.

Maskinen är dubbelisolerad och behöver inte jordas. Reparation av elektriska delar får endast utföras av behörig elektriker.

8. HANDHAVANDE

8.1 Funktioner

Strömbrytaren (6)

Startar och stänger av pumpmotorn. Start/ON – Tryck in strömbrytaren. Stopp/OFF – Släpp ut strömbrytaren.

Flödesreglaget (5)

Reglerar den mängd färg/medel som kommer ut genom munstycket.

Justera flödet genom att vrida åt:

• Ökat flöde
• Minskat flöde

8.2 Förberedelse

För att uppnå bäst resultat vid målning skall ytan först prepareras och färgen tunnas ut till rätt viskositet. Rengör alltid ytan från smuts, damm och fett. Täck över ytor som inte skall målas med maskeringstejp eller skyddsfolie. Kontrollera med färgtillverkaren om färgen går att använda till sprutlackering. Rör om färgen noga så att den inte innehåller några klumpar eller dylikt som kan täppa till munstycket.

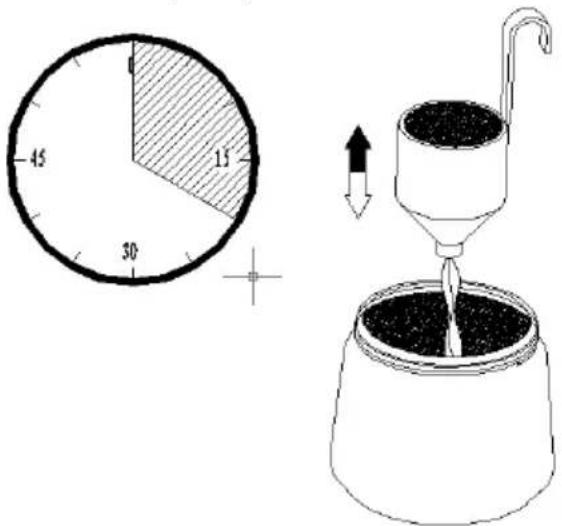

De flesta färger levereras för att målas med pensel eller roller och behöver tunnas ut innan de kan användas vid sprutmålning. Följ färgtillverkarens rekommendationer vid förtunning så att korrekt viskositet uppnås. Kontrollera viskositeten på följande vis:

a. Fyll DIN-bägaren (9) till kanten.
b. Mät den tid det tar för färgen att tömmas i färgbehållaren.
c. Jämför tiden med rekommendationstabellen nedan.

Färgtyp DIN-sekunder

Plast- och latexfärg .....24-28

Vattenbaserad färg .....20-25

Grundfärg .....24-28

Lackfärg .....18-25

Oljebaserad färg .....18-22

Aluminiumfärg .....22-25

Rostskyddsmedel .....25-35

Träolja....Ingen förtunning behövs

Träbets ....Ingen förtunning behövs

Om det tog längre tid för medlet att rinna ut från DIN-bägaren än angivet i rekommendationstabellen så tunna ut färgen/medlet med av färgtillverkaren godkänt förtunningsmedel. Mixa en liten mängd färg tills korrekt viskositet erhållits. Notera blandningsförhållandet och blanda därefter resten av färgen som beräknas gå åt till samma viskositet. Rengör DIN-bägaren efter användning.

8.2 Sprutmålning

a. Kontrollera att stickkontakten inte är ansluten till elnätet.

b. Fyll färgbehållaren (5) med färg.

c. Anslut stickkontakten i eluttaget.

Rikta färgsprutan mot en bit kasserat material. Tryck in strömbrytaren (6) och gör en prov-sprutning. Justera flödet med flödesreglaget

(5). Flödet påverkar spraymönstret:

- För litet flöde koncentrerar färgen till centrum av strålen.

- För stort flöde distribuerar för mycket färg till strålens kanter.

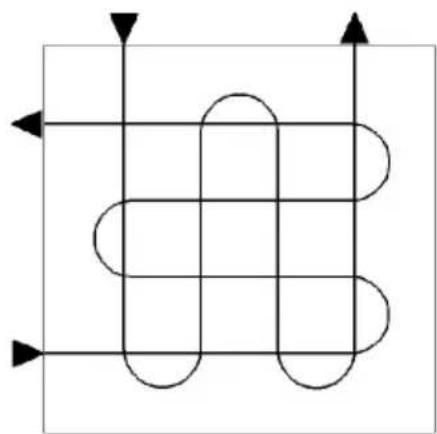

d. Rikta färgsprutan vid sidan om ytan som skall målas. Rikta aldrig färgsprutan mot ytan vid start och stopp. Tryck in strömbrytaren och påbörja målningen. Resultatet blir bäst om färgsprutan alltid hålls parallellt med ytan. Håll munstycket 25 – 30 cm från

ytan och för färgsprutan från sida till sida och uppåt och nedåt, utan att munstyckets vinkel och avständ gentemot ytan förändras. För färgsprutan över ytan med lätta och jämna rörelser.


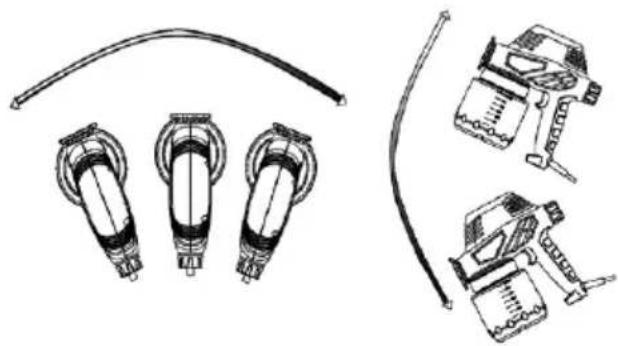

- Korrekt sprutteknik, färgsprutan vinkelrät mot den yta som skall målas:

- Felaktig teknik, då färgsprutan lutas, medför ojämnt resultat och färgen rinner lättare.

Kontrollera emellanåt hastigheten på rörelserna. Snabba rörelser ger ett tunt lager och långsamma ett tjockt lager. Spruta ett lager åt gången och var noga med att följa de av färgtillverkaren rekommenderade torktid. Vid målning av små ytor så ställ in färgsprutan på ett lågt flöde. Detta

förhindrar användande av för mycket färg och minskar risken att färgen rinner. Om möjligt, undvik att starta och stoppa färg-sprutan då små objekt lackeras, det kan medföra att antingen för mycket eller för lite färg appliceras.

OBS!

- Då färgpistolen används utomhus är det viktigt att alltid ta hänsyn till vindriktning och väderförhållanden. Risk föreligger att närliggande föremål träffas av färgdamm.

- Använd aldrig sprutpistolen utan någon färg eller medel i behållaren. Pumpen tar då skada.

e. Efter avslutat arbete, avlägsna stickkontakten från eluttaget och var noga med att rengöra färgsprutan ordentligt.

WARNING!

- Rikta aldrig färgpistolen mot dig själv, andra personer eller djur.

- Säkerställ god ventilation när färgpistolen används inomhus. Inga giftiga gaser som kan sugas in i maskinen får finnas i närheten.

- Avlägsna alltid stickkontakten från eluttaget då arbetet är avslutat, detta för att undvika oavsiktlig start.

9. FÖRVARING

Kontrollera att färgsprutan är hel och väl rengjord.

- Förvara färgsprutan i ett svalt och torrt utrymme, oåtkomligt för barn och andra obehöriga.

- Förvara alltid färgsprutan i en miljö med temperatur mellan 0 °C och +40 °C.

- Förvara inte färgsprutan i närheten av kemikalier, lösningsmedel eller gödningsmedel. Sådana produkter är ofta nedbrytande och kan orsaka irreparabel skada på din maskin.

10. REPARATION OCH UNDERHÅLL

Varning! Stickkontakten får inte vara an-sluten till eluttaget då service och underhåll påbörjas.

10.1 Rengöring efter användning

Det är viktigt att färgsprutan rengörs efter varje användning. Låt aldrig färg eller medel torka in.

a. Kontrollera att stickkontakten avlägsnats från eluttaget.
b. Rengör behållaren med förtunningsmedel till det medel som använts.
c. Fyll på lite förtunningsmedel och spruta tills enbart förtunningsmedel kommer ut.
d. Rengör sugröret med filter noga med förtunningsmedel.
e. Rengör korgen (6) och munstycket (7). Torka bort alla rester av färg och föroreningar.
f. Vänd färgsprutan upp och ned och smörj med några droppar symaskinsolja i öppningen där sugröret sitter för att smörja kolv, cylinder och ventil.

g. Montera ihop färgsprutan igen.

10.2 Rengöring/byte av ventil, kolv och cylinder

Vid behov så går det att rengöra ventil, kolv och cylindern.

a. Kontrollera att stickkontakten avlägsnats från eluttaget.
b. Skruva av behållaren (5).
c. Avlägsna sugröret och dess filter.
d. Använd medföljande verktyg (10) och skruva loss munstycket (2) och avlägsna ventilen (14). Skruva loss korgen (3). Fatta tag på cylinderns (13) gängor och drag ut cylindern (13), fjädern (12) och kolven (11) som sitter ihop.

e. Rengör delarna noggrant med lösningsmedel.
f. Smörj kolven, fjädern och cylindern med några droppar symaskinsolja.
g. Montera tillbaks ventilen, fjädern, kolven och cylindern.

11. E L-AVFALL

Förbrukade elektriska och elektroniska produkter, däribland alla typer av batterier, ska lämnas till avsett insamlingsställe för återvinning. (Enligt direktiv 2012/19/EU och 2006/66/EC)

10.3 Felsökningsschema

FEL ORSAK ÅTGÄRD

Motorn låter men det kommer inte ut något medel eller så sprutar den oregelbundet.	a. Sugröret når inte ned till färgen/medlet.b. Igensatt filter på sugröret.c. Munstycket är igensatt.d. Det finns klumpar i färgen.e. Flödet behöver justeras.	a. Fyll på med mer färg/medel.b. Rengör filtret med förtunningsmedel.c. Rengör munstycket med förtunningsmedel.d. Blanda färgen ordentligt och sila den.e. Öka flödet med ratten (5).
Sprayar inte, inget ljud från motorn.	a. Ingen matningsspänning. a. Kontrollera att stickkontakten är ansluten i eluttaget och att det finns spänning i eluttaget.
Spraystrålen är inte finfördelad.	a. Felaktig flödesinställning.b. Färgen är för tjock.	a. Justera flödetb. Kontrollera viskositeten.
För mycket färg. a. Färgsprutan	är inte rengjord eller insmord vilket gör att kolven fast-nar i cylindern.b. För mycket färg.c. För låg viskositet	a. Montera isär färgpistolen och rengör kolven, cylindern, ventil och fjädern.b. Justera flödet. Spruta två tunna lager istället för ett tjockt.c. Kontrollera viskositeten.
Motorljudet är högre än normalt.	a. Färgsprutan är inte rengjord eller smord vilket gör att kolven fastnar i cylindern.	a. Montera isär färgpistolen och rengör med förtunningsmedel och smörj kolven och cylindern.
Missljud. a. Felaktig inställning	av flödet.b. Inte tillräckligt med färg/medel i behållaren vilket medför att luft sugs in.c. Otilräcklig förtunning eller så sugs färgen inte upp i sugröret.	a. Justera flödet.b. Fyll på behållaren med mer färg/medel.c. Kontrollera viskositeten och sugröret med dess filter.
Färgen krackelerar eller överdriven dimbildning.	a. Felaktigt förtunningsmedel används.b. Färgsprutan hålls för långt från ytan.c. Färgen är för tjock.	a. Använd rätt lösning.b. Håll färgsprutan närmare ytan.c. Tunna ut färgen.
