BRUGSANVISNING MC 90 Biltema

Ta vare på bruksanvisningen på et sikkert sted sammen med maskinen. Ved et eventuelt salg skal bruksanvisningen følge med maskinen.

2. TEKNISKE DATA

Biltema art.nr.: .....17-370
Biltema modell: ..... Minikompressor MC 90
Type: ....Stempel, oljefri
Spenning/frekvens: .....230 V\~50 Hz
Effekt: 0,12 hp/90 W
Turtall:....1400 rpm
Starttrykk:....3 bar
Stopptrykk:....4 bar
Luftmengde:....Maks. 23 l/min

Minikompressoren må ikke:

Denne manual indeholder væsentlige informationer om maskinens brug og sikkerhed. Alle brugere opfordres til at læse manualen før brug og være særligt opmærksom på disse symboler:

OBS! Viser, at forkert fremgangsmåde kan påvirke arbejdets effektivitet eller føre til skader på personer og materiel.

ADVARSEL! Viser, at der er risiko for alvorlige ulykker.

Vi påtager os ikke ansvaret for, at illustrationer og beskrivelser af enkelte detaljer muligvis ikke altid er i overensstemmelse med maskinen.

Eksempler på sådanne detaljer kan være farver på ledninger eller udformning og placering af knapper og greb.

Opbevar manualen på et sikkert sted i forbindelse med maskinen. Ved eventuelt salg skal manualen følge med maskinen.

2. TEKNISKE DATA

Biltema art. nr.: .....17-370

Biltema model: ..... Minikompressor MC 90

Type: ....Stempel, oliefri

Spænding/frekvens: .....230 V\~50 Hz

Minikompressoren er specielt konstrueret til brug som luftpumpe sammen med en airbrush malersprøjte. Det kan således bruges kontinuerligt. Den kan også anvendes til at pumpe bolde og mindre oppustelige stykker legetøj. Minikompressoren er beregnet til både hjemmebrug og kommercielt brug.

Minikompressoren må ikke:

- anvendes til iltslanger, højtryksdæk eller tilvirkninger indenfor levnedsmidler og sygepleje.

4. GENERELLE

SIKKERHEDSFORSKRIFTER

Når der arbejdes med maskiner, skal de efterfølgende punkter altid bemærkes. Vis også hensyn overfor arbejdsstedets sikkerhedsforskrifter og respektér de love, regler og forordninger, der gælder, hvor maskinen anvendes.

• Opbevar eksplosive eller brandfarlige væsker og luftarter udenfor arbejdsområdet.
• Anvend beskyttelsesudstyr som åndedrætsværn, sikkerhedshandsker, høreværn og beskyttelsesbriller, hvis det er nødvendigt.
• Kontroller, at alle knapper og greb fungerer. Vær især omhyggelig med, at afbryderen virker, så du altid kan slukke for maskinen.
• Brug kun anbefalet tilbehør og reservedele.
• Brug kun maskinen til det, den er beregnet til.
• Overskrid ikke maskinens kapacitet.
• Efterlad aldrig maskinen ubevogtet, när motoren kører.
• Udsæt ikke elektriske maskiner for regn eller fugtighed, hvis de ikke er indkapslede til det.
• Håndter ledninger forsigtigt og beskyt dem mod varme, olie og skarpe kanter.

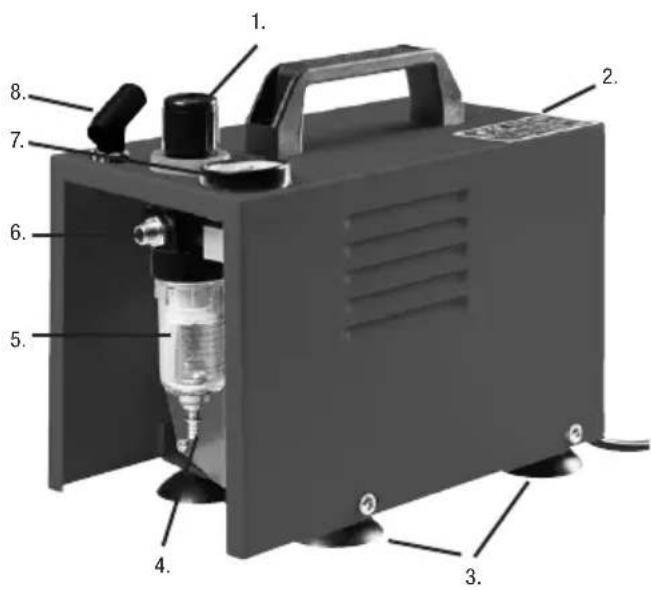

5. OVERSIGTSBILLEDE

1. Greb, trykregulator
2. Strømafbryder ON/OFF
3. Gummifodder
4. Aftapning, vandudskiller
5. Vandudskiller
6. Lufttilslutning 1/8"
7. Manometer
8. Airbrush-stativ

Når der arbejdes med minikompressoren, skal der især lægges mærke til følgende punkter:

Risiko for elektrisk stød. Anvend aldrig en elektrisk maskine, hvis den, ledningen eller eventuel forlængerledning har været udsat for regn eller fugtighed.

Læs hele manualen inden brug.

7. BRUG

7.1 Trykregulator med vandudskiller

Med trykregulatoren justeres det udgående lufttryk, hvilket kan aflæses på manometeret (7).

• ∅g trykket – løft grebet op og drej det med uret mod +.
• Mindsk trykket – løft grebet op og drej det mod uret mod -.

Tryk derefter grebet ned, så det er låst.

Kondensvandet i vandudskilleren (5) tømmes gennem aftapningen (4). Når minikompressoren kører, trykkes aftapningsknappen (4) ind, hvorved koppen tømmes.

7.2 Brug af kompressoren

1. Kontroller, at trykslangen er hel. Sæt den på tilslutningen (6).
2. Monter airbrush malersprøjten på slangen.
3. Placer minikompressoren på et jævnt underlag.
4. Start kompressoren med afbryderen (2).
5. Begynd at lakere.
6. Efter endt arbejde tømmes vandudskilleren og minikompressoren slukkes.

8. OPBEVARING

Opbevar minikompressoren tørt, uden for børns og andre uvedkommende personers rækkevidde.

9. MILJ∅

El-affald

Brugte elektriske og elektroniske produkter, også alle typer batterier, skal afleveres der, hvor der indsamles til genbrug. (Iht. direktiv 2002/96/EG og 2006/66/EC)
