TFM 180 - Emhætte Thermex - Gratis brugsanvisning og manual

Produkttype	Emhætte
Mærke	Thermex
Model	TFM 180
Spænding	230 V ±10%
Frekvens	50 Hz
Lystype	LED
Motorhastigheder	4 hastigheder (1-4)
Efterløbsfunktion	Ja, justerbar 5/10/15/20 minutter
Recirkuleringsmulighed	Ja (kræver ekstra recirkuleringsfiltre)
Fedtfiltertype	Metal fedtfiltre, vaskbare
Fedtfilter rengøringsinterval	Hver 1-3 uger afhængigt af brug
Recirkuleringsfiltertype	Aktivt kulfilter (medfølger ikke)
Recirkuleringsfilter udskiftningsinterval	2-4 gange om året
Minimumsafstand til gaskomfur	65 cm fra brænderkant til undersiden af emhætten
Anbefalet afstand til komfur	50-70 cm
Betjeningspanel	Trykknapper med blåt indikatorlys
Strømtilslutning	Stik med jord (hvis relevant)
Certificering	DS/EN 60335-1
Garanti	Dækket af Thermex (købsbevis kræves)

Ofte stillede spørgsmål - TFM 180 Thermex

Kan jeg bruge emhætten uden aftræk?

Ja, TFM 180 kan bruges i recirkulationstilstand. Du skal installere recirkuleringsfiltre (sælges separat, produktnummer 535.05.6200.9), der fjerner lugt. Luften suges først gennem fedtfilteret, derefter gennem det aktive kulfilter.

Hvor ofte skal jeg rengøre fedtfiltrene?

Fedtfiltre bør rengøres regelmæssigt. Thermex anbefaler rengøring baseret på fedttype: hver 3. uge til stegning af margarine, hver 2. uge til flydende margarine, ugentligt til olie og 2-3 gange om ugen til friturestegning. De kan vaskes i varmt sæbevand eller i opvaskemaskine.

Hvordan aktiverer jeg efterløbsfunktionen?

Hold lysknappen nede, indtil alle knapper blinker. Vælg derefter den ønskede efterløbstid ved at trykke på en hastighedsknap: tænd/sluk-knappen giver 5 minutter, hastighed 2 giver 10 minutter, hastighed 3 giver 15 minutter, og hastighed 4 giver 20 minutter. Motoren stopper automatisk efter den indstillede tid.

Hvad er minimumsafstanden mellem emhætten og et gaskomfur?

Minimumsafstanden fra brænderkant til undersiden af emhætten skal være mindst 65 cm. Thermex anbefaler en afstand mellem 50 og 70 cm til alle emhættetyper, men tjek altid dit komfurs manual for specifikke krav.

Hvordan udskifter jeg recirkuleringsfiltrene?

Først tages fedtfiltrene ud. Installer derefter de to recirkuleringsfiltre ved at dreje dem på flangerne på siderne af motoren. Til sidst sættes fedtfiltrene tilbage i emhætten. Recirkuleringsfiltre kan ikke vaskes og bør udskiftes 2-4 gange om året.

Hvorfor virker emhætten ikke?

Kontroller, om strømforsyningen er tilsluttet, og stikket virker. Afbryd strømmen i ca. 5 minutter og tilslut igen. Hvis den stadig ikke virker, afbryd i en time. Hvis problemet fortsætter, se fejlfindingsguiden i manualen og kontakt Thermex service med din model og serienummer.

Kan jeg rengøre emhætten med skuremidler?

Nej, brug aldrig skuremidler. Til lakerede overflader skal du bruge en fugtig klud med rengøringsmiddel eller opvaskemiddel. Til ståloverflader rengøres med en fugtig klud og rengøringsmiddel, og afsluttes med en metalpolish (fås hos Thermex, varenummer 499.99.9999.9).

Hvad skal jeg gøre, hvis udsugningen er utilstrækkelig?

Kontroller, om trykventilen er blokeret (fjern eventuelle genstande eller løs klemmen). Sørg for, at kanalen ikke er blokeret eller tilstoppet. Kontroller også, om filtrene er snavsede, og rengør dem om nødvendigt. Se vedligeholdelsesafsnittet i manualen for rengøringsvejledning.

Hvordan slukker jeg motoren?

Motoren kan kun slukkes fra hastighed 1. Tryk på 'tænd/sluk udsugning'-knappen, når emhætten er indstillet til niveau 1 for at slukke den. Hvis den er på en højere hastighed, skal du først trykke på hastighed 1, derefter trykke på tænd/sluk-knappen.

Medfølger recirkuleringsfiltre med emhætten?

Nej, recirkuleringsfiltre medfølger ikke. De skal købes separat som tilbehør. Produktnummeret for et sæt recirkuleringsfiltre er 535.05.6200.9.

BRUGSANVISNING TFM 180 Thermex

Generel adversel	5
Brug af emhætten	6
Vedligehold og rengøring	7
Service	8
Miljøhensyn	9

GENEREL ADVARSEL

• Emhætten er udviklet og produceret i henhold til DS/EN 60335-1.
• Denne emhætte er kun beregnet til brug i private hjem. Hvis den benyttes til andre formål, bortfalder reklamationsretten.
• Al installation skal udføres af en faguddannet tekniker i overensstemmelse med anvisningerne fra Thermex Scandinavia A/S (Thermex) og gældende lovgivning.
• Thermex fraskriver sig ethvert ansvar for skader, der er opstået som fölge af forkert installation, montering, brug eller forkerte indstillinger.

F∅R MONTERING/IBRUGTAGNING

• Kontrollér emhætten for transportskader, fejl og mangler straks ved modtagelsen.
• Transportskader anmeldes straks ved modtagelse til transportfirma og Thermex.
• Fejl og mangler skal anmeldes til Thermex inden 8 dage efter modtagelsen, og senest inden montering/ibrugtagning.

MONTERING

• Emhætten er beregnet til drift ved 230 Volt ±10%\~ 50 HZ i henhold til EN 50160
• Tilslut emhætten med den påmonterede stikprop. BEMÆRK: Er der jordtilslutning på stikproppen, SKAL emhætten forbindes til jord.
• For modeller med ekstern motor gælder det, at der IKKE må anvendes fælles nul ved installation af emhætte og motor, da dette vil påvirke styringen.
• Ved brug af en ekstern motor fra en anden leverandør SKAL det sikres, at motoren er brugbar sammen med den valgte emhætte. Ellers vil reklamationsretten på emhætten bortfalde.

- Tilslut ikke strøm til emhætten før monteringen er fuldført. - Luften må ikke ledes fra emhætten ud i et rør, der bruges til aftræk fra apparater, der anvender gas eller andre brændbare materialer, men skal have et separat aftræk.

- Den nationale lovgivning, bygningsreglementer o.l. vedrørende udledning af luften skal overholdes.

- Benyt altid den oprindelige aftræksdimension. Ved reduktion af aftræksstørrelsen mindskes ydeevnen og lydniveauet forhøjes.

- Aftrækket fra emhætten ud til det fri bør være kortest muligt, for at få størst mulig effekt af emhætten.

- Antallet af bøjninger på aftrækket bør minimeres mest muligt for at få størst mulig effekt af emhætten.

- Thermex anbefaler, at der altid anvendes lyd- og kondensisoleret aftræksslange ved gennemføring i ikke-opvarmede rum.

- Thermex anbefaler, at der ved brug af flexslange anvendes en lyddæmper for at minimere lydniveauet

- Ved brug af flexslange skal det altid sikres, at denne er fuldt udstrakt for at minimere luftmodstanden og derved opnå maksimal sugeevne.

• Forskellige materialer kræver forskellige rawlplugs og skruer. Brug rawlplugs og skruer der passer til det materiale emhætten skal monteres i.
• Hvis ikke anvisningerne for montering af skruer og beslag følges, kan det medføre elektrisk stød.
• Minimumsafstanden til gaskogeplader fra brænderkant til undersiden af emhætten SKAL være 65 cm i henhold til EN 60335-2-31.
• For skabsintegrerede, frithængende og væghængte emhætter anbefaler Thermex, at afstanden mellem kogeplade og emhætte er mellem 50 cm og 70 cm for at sikre maksimal sugeevne.
• Kontrollér altid den angivne mindsteafstand mellem kogeplade og emhætte i vejledningen til kogepladen. Hvis denne vejledning angiver en større afstand, end den af Thermex anbefalede, SKAL forskrifterne for kogepladen overholdes.
• For loftsintegrerede modeller anbefaler Thermex, at afstanden mellem kogeplade og emhætte ikke overstiger 3 meter.

EMHÄTTENS BRUG

• Læs altid denne vejledning grundigt igennem INDEN anvendelsen af emhætten påbegyndes.
  • Gem altid denne vejledning til senere brug.
• Afbryd altid strømforsyningen til emhætten forud for rengøring, vedligehold eller reparation.
• Reparer eller udskift ikke nogen af emhættens dele, medmindre det udtrykkeligt er anbefalet i betjeningsvejledningen.
• Al form for reparation skal udføres af en faguddannet teknikker.
• Emhætten må kun benyttes af børn under 8 år, personer med fysiske, psykiske eller sensoriske funktionsnedsættelser, samt personer der mangler erfaring eller viden, såfremt disse personer er under opsyn, eller har modtaget den nødvendige oplæring i at kunne anvende emhætten på en sikker måde.
• Børn skal være under opsyn, således at de ikke leger med emhætten.
• Rengøring og vedligehold må kun udføres af børn, hvis de er under opsyn.
• Emhætten skal rengøres jævnligt for at sikre en optimal drift og lang levetid.
• Fedt og støvrester samles i filteret og kan risikere at antænde ved mangelfuld rengøring.
• Emhætten bør rengøres både udvendigt og indvendigt jævnligt for at undgå fedtpletter på vægge eller andre overflader.
• Hvis emhætten anvendes samtidigt med apparater der anvender gas eller andre brændbare materialer, skal der være tilstrækkelig ventilation af rummet.
• Flambér ALDRIG under emhætten.
• Emhættens dele kan blive varme ved brug af kogepladen.

BRUG AF EMHÆTTEN

Denne emhætte har:

• LED-Iys

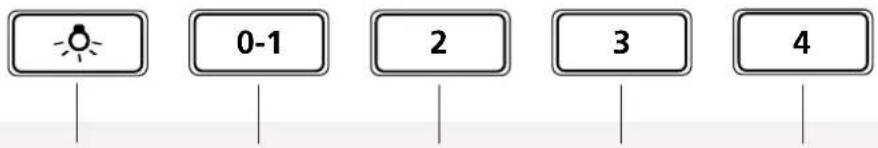

BETJENINGSPANEL

0-1 2 3 4

1. Tænd/sluk lys
2. Tænd/sluk udsugning
3. Trin 2
4. Trin 3
5. Trin 4

Når en funktion er aktiveret, vil knappen lyse.

UDSUGNING

Motoren aktiveres ved at trykke på tænd/sluk udsugning. Motoren starter altid på hastighed 1.

Motorhastigheden øges ved at trykke på knappen til den hastighed, der ønskes. Knappen for den valgte hastighed vil lyse.

Motoren kan kun slukkes fra trin 1. For at slukke motoren trykkes på knappen tænd/sluk udsugning, när emhætten står på trin 1.

LY5

Lyset i emhætten tændes og slukkes ved at trykke på knappen tænd/sluk lys. Lyset kan tændes uafhængigt af, om motoren er aktiveret.

EFTERSUG

Eftersug betyder, at motoren vil stoppe automatisk et givent antal minutter efter, at funktionen er aktiveret. Eftersuget kan køre fra 5, 10, 15 eller 20 min. og kører på den valgte hastighed. Eftersuget kan aktiveres uanset hvilken hastighed der er valgt, når bare emhætten er tændt. Hastigheden kan også reguleres efter at eftersuget er aktiveret.

Eftersuget aktiveres på fölgende måde:

• Hold lysknappen inde, indtil alle knapperne begynder at blinke.
• Vælg den tid du ønsker at eftersuget skal køre. Vælges knappen tænd/sluk udsugning kører eftersuget i 5 min., vælges knappen trin 2, kører eftersuget i 10 min. osv.
• Knappen for den valgte tid vil blinke, mens knappen for den valgte hastighed vil lyse konstant.

RECIRKULATION

Emhætten kan anvendes til recirkulation. Dette bruges i køkkener og ved placeringer, hvor der typisk ikke er aftræksmulighed til det fri. Luften suges først gennem fedtfilteret, og herefter et filter med aktivt kul, der fjerner lugte.

BEMÆRK: Der skal anvendes to recirkulationsfiltre, og disse medfølger ikke ved køb af emhætten, men kan tilkøbes. Varenummeret på et sæt recirkulationsfiltre er 535.05.6200.9.

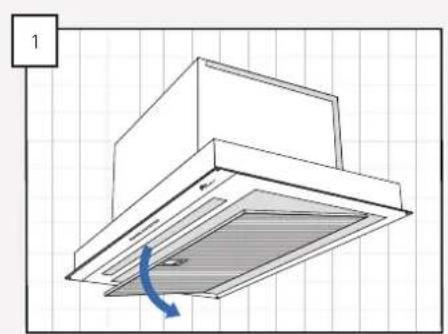

Recirkulationsfiltrene monteres på motoren på følgende måde:

Monter de to recirkulationsfiltre ved at dreje dem på flangerne på motorens sider.

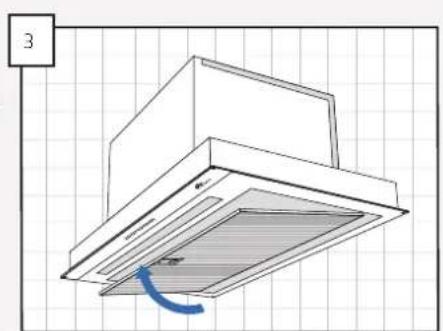

Sæt filtrene i emhætten igen.

VEDLIGEHOLD OG RENG∅RING

• Afbryd altid strømmen før rengøring.
• Emhætten skal rengøres jævnligt for at sikre en optimal drift og lang levetid.
• Fedt og støvrester samles i filteret og kan risikere at antænde ved mangelfuld rengøring.
• Emhætten bør rengøres både udvendigt og indvendigt jævnligt for at undgå fedtpletter på vægge eller andre overflader.

DAGLIG RENG∅RING

• For skabsintegrerede, frithængende og væghængte emhætter anbefaler Thermex, at fedtfilteret tørres af med en opvredet klud efter hver madlavning. Det kræver en meget lille indsats hver dag at holde din emhætte ren og effektiv.
  • Ståloverflader rengøres med en fugtig klud med opvaskemiddel, og efterbehandles med Metalpolish (Kan købes på varenummer 499.99.9999.9).
  • Lakerede overflader rengøres med en fugtig klud med sulfo/opvaskemiddel. Brug ALDRIG slibemiddel.

RENS AF FEDTFILTRE

Fedtfiltre skal rengøres efter behov. Thermex anbefaler at filtrene som minimum rengøres i følgende intervaller, alt efter hvilket fedtstof der anvendes til stegning:

• Stegemargarine – filtrene rengøres hver 3. uge
• Flydende margarine – filtrene rengøres hver 2. uge
• Olie - filtrene rengøres 1 gang om ugen
• Ved friturestegning - filtrene rengøres 2-3 gange om ugen

Fedtfiltrene renses på følgende måde:

• Tag fedtfiltrene ud af emhætten, ved at trække i filterets låsemekanisme.
• Læg filtrene i blød i varmt sæbevand og rengør evt. med en blød børste.
• Skyl efter med varmt vand.
• Læg filtrene til tørre på et viskestykke eller lignende.
• Gentag processen hvis dette er nødvendigt.
• Monter filtrene igen.

Filtrene kan også vaskes i opvaskemaskinen. Vær dog opmærksom på at maskinvask kan resultere i misfarvning af filtrene. Misfarvning af filtrene påvirker ikke ydeevnen.

Anvendes recirkulationsfiltre kan disse ikke vaskes, men skal udskiftes efter behov. Thermex anbefaler at recirkulationsfiltrene skiftes minimum 2-4 gange om året.

SERVICE

Før du melder service på din Thermex emhætte, er det vigtigt at, du har læst monterings- og/eller brugervejledningen grundigt igennem. Det tilsikrer, at Thermex kan yde dig den bedst mulige assistance.

• Teknisk support til montering og installering af din emhætte.
• Præcisering af funktionaliteter i din emhætte.
• Serviceanmodning under reklamationsretten på din emhætte.

Forsøg altid inden en serviceanmodning under reklamationsretten at afbryde strømforsyningen til emhætten i ca. 5 min. Tilslut derefter strømmen igen, for at se om problemet er afhjulpet.

Hvis ikke fejlen er afhjulpet, så afbryd strømforsyningen til emhætten i en time. Hvis emhætten stadig ikke fungerer korrekt, også selvom punkterne i fejlfindingsoversigten er gennemgået, kontakt da serviceafdelingen.

BEMÆRK: Ved henvendelser inden for reklamationsretten, vil du blive bedt om dokumentation for dit køb i form af en købskvittering. Gem derfor altid din købskvittering.

Inden henvendelse vedrørende serviceanmodninger indenfor reklamationsretten er det vigtigt at have alle de nødvendige oplysninger parat:

• Fejlbeskrivelse
• Model
• Emhættens type- og serienummer (angivet på typepladen)
• Oplysninger om købet.

Serviceanmodninger under reklamationsretten kan ske ved at udfylde serviceformularen på www.thermex.dk/service, hvor også servicebetingelserne kan læses.

Henvendelser vedrørende teknisk support eller præcisering af funktionaliteter kan ske ved at sende en forespørgsel til [e-mail] eller på tlf. [phone].

FEJLS∅GNINGSOVERSIGT

PROBLEM MULIG ÅRSAG L∅SNING
Emhætten virker ikke.	Der er ingen strøm på.	Kontroller strømforsyningen til emhætten. Tag strømmen fra i ca. 5 min, og tilslut den igen, for at kontrollere om fejle stadig er der.
	Emhætten er ikke forbundet til strømforsyningen.	Kontroller at emhætten er forbundet til strømforsyningen. Tag strømmen fra i ca. 5 min, og tilslut den igen, for at kon- trollere om fejlen stadig er der.
Emhættens udsugning er ikke tilstrækkelig.	Kontraspjældet er blokeret.	Kontroller om der er faldet noget ned ovenpå kontraspjæl- det, eller om spændebåndet omkring kontraspjældet er spændt så hårdt, at spjældet ikke kan åbne. Løsn spænde- båndet eller fjern genstanden, hvis kontraspjældet er blok- eret.
	Aftrækket er klemt eller blokeret.	Kontroller at aftrækket ikke er klemt eller blokeret. Udbedr om nødvendigt.
	Filtrene er snavsede og tilstoppede.	Kontroller om filtrene er rene, og rengør om nødvendigt jf. afsnittet om rengøring og vedligehold i denne vejledning.

MILJ∅HENSYN

EMBALLAGE

Emballagen skal bortskaffes i overensstemmelse med gældende regler for affaldshåndtering.

SKROTNING AF EMHÄTTEN

Symbolet på produktet eller den ledsagende dokumentation angiver, at dette produkt ikke må bortskaffes som husholdningsaffald, men skal afleveres på nærmeste opsamlingscenter for genbrug af elektrisk og elektronisk udstyr
