BRUGSANVISNING HSU-13VIP03T HAIER

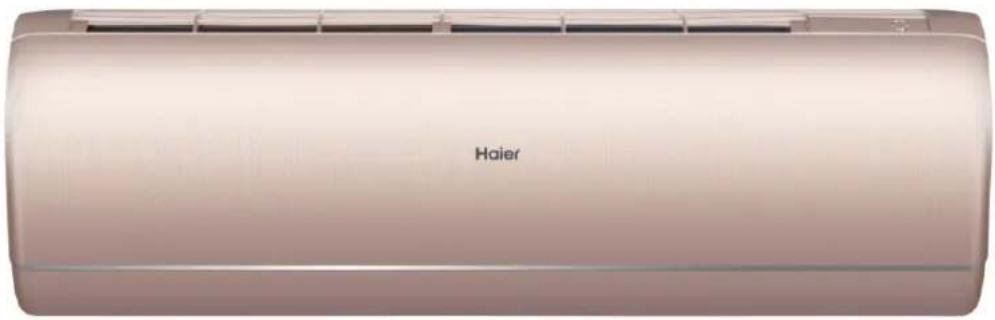

Exterior view of a Haier air conditioner unit (no text or symbols on body)

HSU-10VIP03T

HSU-13VIP03T

HSU-18VIP03T

- โปรดอ่านคู่มือการใช้งานนี้ก่อนเริ่มการใช้งานเครื่องปรับอากาศ และเก็บคู่มือนี้เป็นอย่างดีเพื่อใช้ในการอ้างอิงในภายหลัง

โปรดอ่านข้อควรระวังในคู่มือนี้อย่างละเอียด ก่อนใช้งานเครื่อง

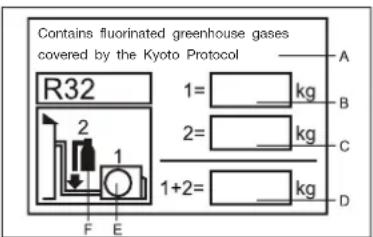

อุปกรณ์นี้ใช้สารทำความเย็น R32

โปรดเก็บคู่มือนี้ไว้ในที่ที่ผู้ใช้สามารถค้นหาได้ง่าย

คำเตือน:

• อย่าใช้วอีเร่งกระบวนการละลายน้ำแข็ง หรือทำความสะอาด นอกเหนือจากที่วิธีการที่แนะนำไว้โดยบริษัทผู้ผลิต
  จะต้องเก็บเครื่องปรับอากาศไว้วในห้องที่ไม่มีการใช้งานอุปกรณ์ที่ทำให้เกิดเปลวไฟอย่างต่อเนื่อง (ตัวอย่าง: การจุดไฟ, เตาแก้ส หรือเครื่องทำความร้อนไฟฟ้า)
  ■อย่าเจาะ หรือนำเครื่องไปเผาไพ
  ■ โปรดระมัดระวัง เนื่องจากสารทำความเย็นอาจไม่มีกลิ่น
  ■ ต้องติดตั้ง, ใช้งาน และจัดเก็บตัวเครื่องไว้ในห้องที่มพื้นที่พื้นมากกว่า 3 ตร.ม.
  ■ หากสายไฟ'h่ารุตเสียหาย จะต้องทำการเปลี่ยนสายไฟโดยบริษัทผู้ผลิต หรือคูนย์บริการ หรือช่างเทคนิคที่ผ่านการรับรอง เพื่อหลีกเลี่ยงการเกิดอันตราย
  อุปกรณ์นี้จะสามารถใช้งานได้โดยเด็กที่มีอายุ 8 ปีชั้นไป และบุคคลที่มีความบกพร่องทางร่างกาย, ประสาทสัมผัส หรือจิตใจ หรือขาดประสบการณ์หรือความรู้ ก็ต่อเมื่อได้รับการดูแลอย่างใกล้ชิด หรือมีการให้คำแนะนำเกี่ยวกับการใช้งานเครื่องอย่างถูกวิธี และเข้าใจถึงอันตรายที่อาจเกิดขึ้นได้ ห้าไม่ให้เด็กเล่นตัวเครื่อง ห้ามให้เด็กทำความสะอาดและดูแลรักษาตัวเครื่องโดยที่ไม่มีผู้ใหญ่คอยให้คำแนะนำอย่างใกล้ชิด
  ■ วิธีการเดินสายไฟจะต้องสอดคล้องตามมาตรฐานการเดินสายไฟภายในแต่ละเขตพื้นที่
  ■ สายเคเบิลทั้งหมดจะต้องได้รับการรับรองคุณภาพจากยุโรป ในระหว่างการติดตั้ง เมื่อมีการถอดสายเชื่อมต่อ จะต้องแน่ใจว่าท่านได้ถอดสายดินออกเป็นลำดับสุดท้าย เปรกเกอร์ของเครื่องปรับอากาศควรเป็นสวิตช์เปิด/ปิดทุกชั่ว ซึ่งมีระยะห่างกันอย่างน้อย 3 มม. หมายความว่าการตัดกระแสไฟฟ้าจะต้องเชื่อมโยงกับการเชื่อมต่อสายไฟ
  ■ การติดตั้งจะต้องเป็นไปตามข้อกำหนดเกี่ยวกับการเชื่อมต่อสายไฟในเขตพื้นที่ของท่าน และต้องดำเนินการโดยช่างที่มีความชํานาญ
  ■ ตรวจสอบให้แน่ใจว่าการเชื่อมต่อสายดินนั้นถูกต้อง และเชื่อก็อได้
  ■ ต้องทำการติดตั้งเบรกเกอร์ปองกันไพร่ว
  ■ ท้ามใช้สารทำความเย็นชนิดอื่น นอกเหนือจากที่ระบุไว้บนตัวเครื่องภายนอกอาคาร (R32) เมื่อทำการติดตั้ง, เคลื่อนย้าย หรือช่อมแซมการใช้สารทำความเย็นชนิดอื่น อาจทำให้เกิดปัญหา หรือความเสียหายต่อตัวเครื่อง และอาจทำให้เกิดการบาดเจ็บได้

สารบัญ

ส่วนต่างๆ ของตัวเครื่อง และฟังก็ชั่นการทำงาน....1

การใช้งานเครื่องปรับอากาศ 2

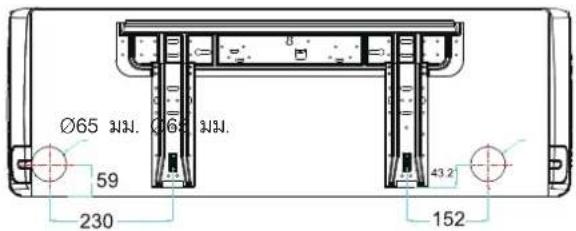

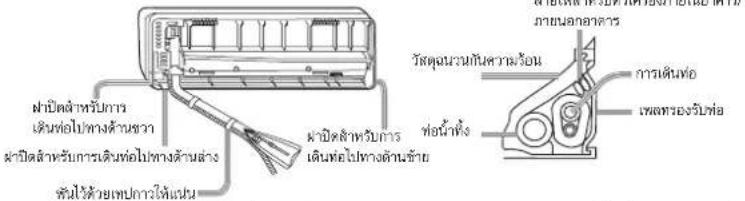

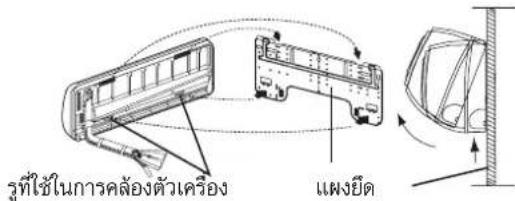

การติดตั้งตัวเครื่องภายในอาคาร....11

การดูแลรักษะ 14

การติดตั้งและการถอตแผ่นกรองฝุ่นละออง....15

ข้อควรระวัง 16

การแก้ไขปัญหา....17

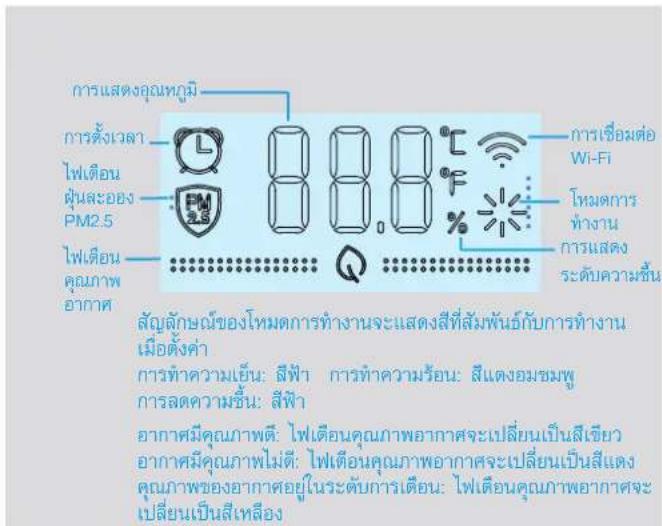

ฟังก์ชั่นการแสดงคุณภาพของอากาศ

ผลิตภัณฑ์นี้มีเข็นเซอร์ตรวจสอบจับฝุ่นและอง และเข็นเซอร์ ตรวจสอบจับความชั้น ซึ่งสามารถตรวจสอบจับระดับของความชั้น และคุณภาพของอากาศภายในห้องได้อย่างมีประสิทธิภาพ เซ็นเซอร์จะส่งสัญญาแตือนโดยให้ทลอดไฟเปลี่ยนเป็น สีแดงเมื่อปริมาณของฝุ่นและอง PM2.5 สูงกว่ามาตรฐาน และไฟจะสว่างเป็นสีเขียวภายใต้สภาวะปกติ การทํางานนี้ มีความแม่นยําสูง ทำให้ท่านได้ทราบถึงสภาพอากาศใน บ้านของท่านอยู่ตลอดเวลา

ฟังก็ชั่นการกำจัดผุ่นละออง PM2.5

เครื่องปรับอากาศรุ่นนี้มวิธีการกําจัดฝุ่นและองในอากาศ ทั้งหมด 2 วิธี วิธีที่หนึ่ง คือแผ่นกรองอากาศ HEPA ซึ่งสามารถกําจัดฝุ่นละอง PM2.5 และ PM10 และอื่นๆ ได้อย่างทรงพลัง และอีกวิธีหนึ่งคือเทคโนโลยี IFD ที่มี ประสิทธิภาพชั้นนําระดับโลก สามารถดูดซับฝุ่นละอง อนุภาคเล็กมากเพื่อกําจัดฝุ่นละอง PM0.3 และ PM2.5 และอื่นๆ ได้อย่างทรงพลัง ไม่เพียงแต่ให้ผลลัพธ์ที่ ยอดเยี่ยมเท่านั้น แต่ยังมีความปลอดภัยสูงต้วยฟังก์ชั่น การตรวจจับ, การเดือน และการกําจัดแบบอัตโนมัติ อย่างไรก็ตี ทั้งสองฟังก์ชั่นนี้ไม่สามารถใช้งานพร้อมกับได้

ฟังก็ชั่น Wi-Fi

เครื่องปรับอากาศรุ่นนี้สามารถรองรับการควบคุม. การใช้งาน, การจัดการ, การตรวจสอบการใช้พลังงาน, การตั้งค่าลําหรับการนอน และฟักก็ชันอื่นๆ ผ่านการ เชื่อมต่อระบบ Wi-Fi เพื่อให้ผู้ใช้เพลิตเพลินกับอุณหภูมิที่ให้ความรู้สึกสบาย และการทํางานที่เงียบ โดยผู้ใช้จะต้องมีอุปกรณ์ตั้งต่อไปนี้: สมาร์ทโพนระบบ Android หรือ iOS และ Wireless router (ต้องมีการเชื่อมต่ออินเทอร์เน็ด)

ฟังก็ชั่นการทำความสะอาดเครื่องอัตโนมัติ

เครื่องปรับอากาศอาจมีเกล็ดน้ําแข็งหรือเกิดหยตน์าบนพื้นตัวของอุปกรณ์แลกเปลี่ยนความร้อนของตัวเครื่องภายในอาคารและตัวเครื่องภายนอกอาคาร เพื่อฟ้าความสะอาดผูนที่พื้นผิวผ่านการควบคุมอุณหภูมิของอุปกรณ์แลกเปลี่ยนความร้อนภายในอาคารของห้องควบคุม จึงมีการเพิ่มอนุภาคของชิลเวอร์ไอออนที่สามารถยับยั่งซื้อแบคทีเรียให้กับสารเคลื่อบผิวของอุปกรณ์แลกเปลี่ยนความร้อนของตัวเครื่องภายในอาคาร และตัวเครื่องภายนอกอาคารจึงฟ้าให้ฟังก็ชั่นการฟ้าความสะอาดเครื่องอัตโนมัติของอุปกรณ์แลกเปลี่ยนความร้อนของตัวเครื่องภายในอาคารสามารถทํางานได้อย่างมีประสิทธิภาพ

ฟังก็ชั่นการทำงานเจียบ

เครื่องปรับอากาศ Haier มีฟังก็ชั่นการทำงานเจียบ เพื่อให้เครื่องทำงานด้วยความเจียบ ไร้เสียงรบกวน

ส่วนต่างๆ ของตัวเครื่องและฟังก็ชั่นการทำงาน

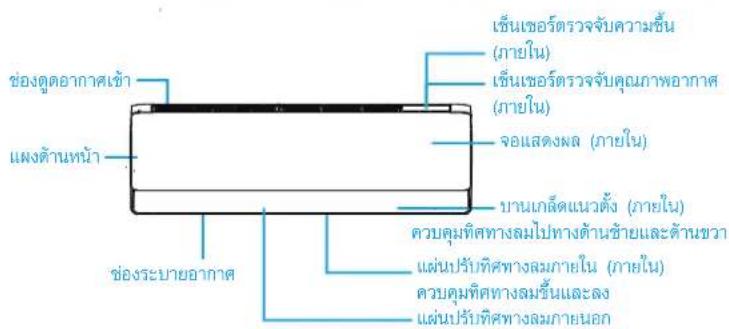

ตัวเครื่องภายในอาคาร

ตะแกรงของช่องดูดอากาศเข้าของผลิตภัณฑ์ที่ท่านซื้อ อาจแตกต่างไปจากภาพที่แสดงในคู่มือนี้

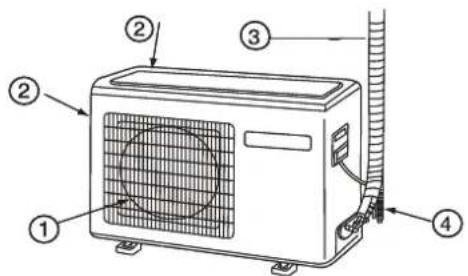

ตัวเครื่องภายนอกอาคาร

① ช่องระบายอากาศ ③ การเชื่อมต่อท่อ และการเดินสายไฟ
② ช่องดูดอากาศเข้า ④ ท่อน้ำทิ้ง

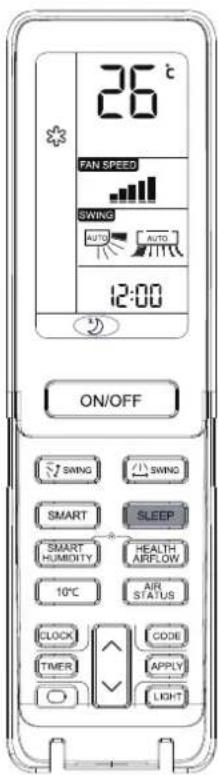

รีโมทคอนโทรล

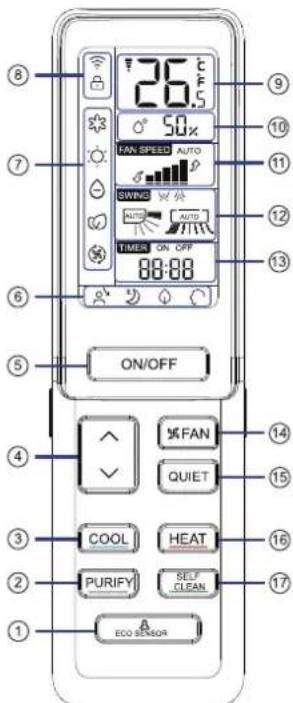

รายละเอียดด้านนอกของรีโมทคอนโทรล

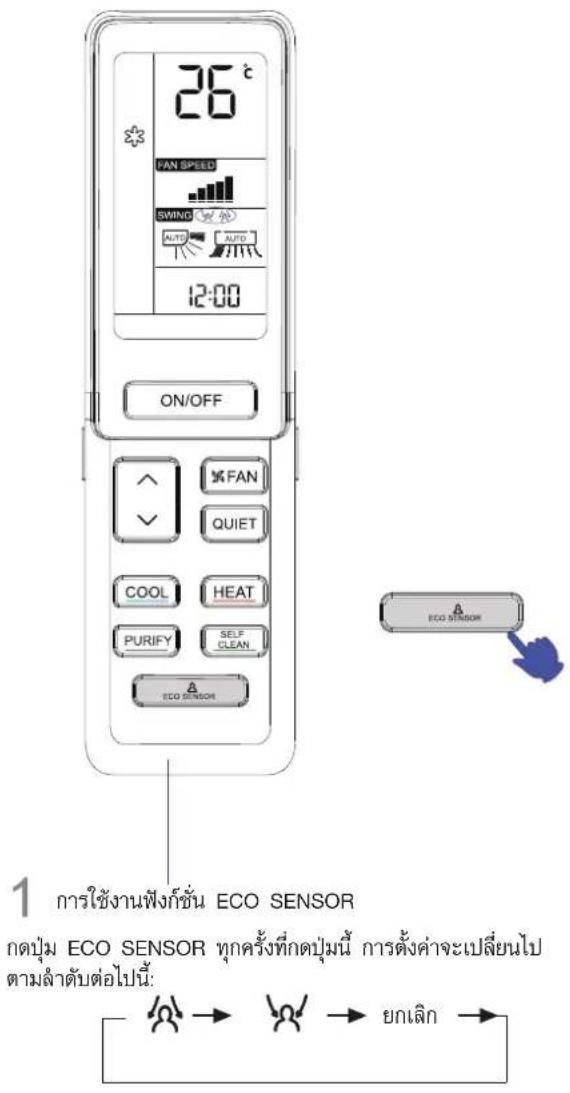

1. ปัม ECO SENSOR
2. ปัม PURIFY

ใช้สำหรับตั้งค่าการทำงานของ

ฟังก็ชัน PURIFY (ฟอกอากาศ)

1. ปุ่มฟังก็ชั่น COOL

ใช้สำหรับตั้งค่าการทำงานของ

ฟ งก็ชั่น COOL (ทำความเย็น)

1. ปัม TEMP

ใช้สำหรับเปลี่ยนการตั้งค่าอุณหภูมิ

1. ปุ่ม ON / OFF (เปิด/ปิดเครื่อง)
2. พื้นที่แสดงสถานะของแต่ละฟังก็ชั่น
3. พื้นที่แสดงโหมดการทำงาน
4. สัญลักษณ์การเชื่อมต่อ WIFI และ การล็อด
5. การแสดงระดับอุณหภูมิ
6. การแสดงระดับความชั้น
7. สัญลักษณ์ความเร็วพัดลม
8. สัญลักษณ์ฟังก์ชั่น SWING แสดงการปรับทิศทางลมแบบชั้น/ลง แสดงการปรับทิศทางลมแบบช้าย/ขวา
9. สัญลักษณ์ฟังก็ชั่น TIMER ON ส ัญลักษณ์ฟังก็ชั่น TIMER OFF การแสดงนาฟิกา
10. ปุ่ม FAN
11. ปุ่ม QUIET
12. ปีม HEAT
13. ปุ่มฟังก็ชั่น SELF CLEAN

หมายเหตุ:

a. การแสดงระดับความชื่นมีเฉพาะบางรุ่นเท่านั้น
b. หากรุ่นที่ท่านซ้อมีฟังก็ชั้น WI-FI ท่านสามารถกดปุ่ม “ON/OFF” ค้างไว้ 5 วินาที เพื่อส่งสัญญาณการเชื่อมต่อ WI-FI เมื่อยู่ใน โหมดการเชื่อมต่อ แอพพลิเคชั้นจะแสดงวิธีการเชื่อมต่อให้ทราบ

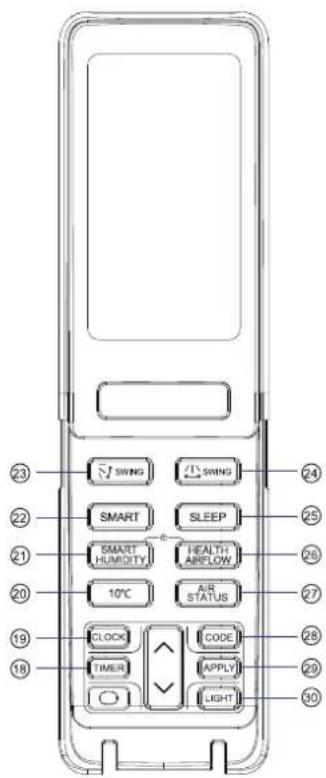

การใช้งานเครื่องปรับอากาศ

1. ปุ่ม TIMER
2. ปุ่ม CLOCK
3. ปัม 10 ℃ ฟังก์ชั่นตั้งค่าการทำความร้อน แบบพิเศษ: การรักษาระดับ การทำความร้อนที่ 10 องศา (ใช้งานใต้กับรุ่น RS)
4. ปุ่ม SMART HUMIDITY
5. ปุม SMART ใช้ลําหรับตั้งค่าการทำงานของ ฟังก์ชั่น SMART (การทำงาน อ จฉริยะ) (ฟังก์ชั่นนี้มีเฉพาะ บางรุ่น)
6. ปุ่ม SWING ปรับทิศทางลมชื่น/ ลง
7. ปุ่ม SWING ปรับทิศทางลมช้าย/ ขวา
8. ปุ่ม SLEEP
9. ปุ่ม HEALTH AIRFLOW
10. ปุ่ม AIR STATUS
11. ปัม CODE A-b yard
12. ปุ่ม APPLY
13. ปุ่ม LIGHT ควบคุมการเปิด/ปิดแผงไฟ LED ของตัวเครื่องภายในอาคาร

หมายเหตุ:

ระยะห่างระหว่างตัวสัญญาณ และตัวรับสัญญาณต้องไม่เกิน 7 เมตร โดยปราศจาลลี่งก็ดขวาง หากภายในท้องมีการติดตั้งหลอดไฟฟลูออเรสเซนด์ หรือโทรศัพทีบ้านแบบไรสาย ตัวรับสัญญาณอาจฏกรบรกวนการทํางาน ดังนั้น ระยะห่างในการรับ-สังสัญญาณไปยังตัวเครื่องภายในอาคารจะสั้นลง หากมีสัญลักษณ์ปรากฏเต็มพื้นที่ หรือปรากฏชั้นแบบไม่ชัดเจนในระหว่าง การใช้งาน แสดงว่าแบตเตอรี่ Hipดพลังงาน ให้ท่านเปลี่ยนแบตเตอรี่ หากเริโมทคอนโทรไมสามารถทํางานได้ตามปกติระหว่างการใช้งาน ให้ออดแบตเตอรี่และรอครูหุนึ่ง ก่อนใส่แบตเตอรี่กลับเข้าไปในรีโมทคอนโทรศัมตามเติม

เคล็ดลับ:

ควรถอดแบตเตอร์ออกจากรีโมทคอนโทรลในกรณีที่ท่านจะไม่ใช้งานเครื่อง เป็นเวลานาน

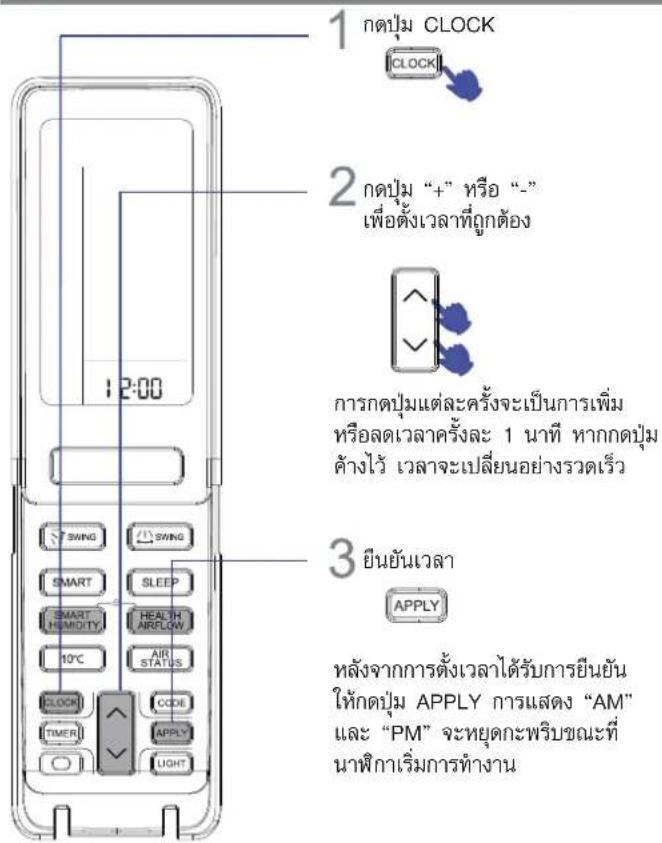

การตั้งค่านาฟิกา และการล้อค

ท่านสามารถตั้งค่าเพื่อใช้งาน และยกเลิกฟังก็ชั่น “การล้อด” ( ) โดยการกดปุ่ม “SMART HUMIDITY”+“HEALTH AIRFLOW” พร้อมกัน

การใช้งานเครื่องปรับอากาศ

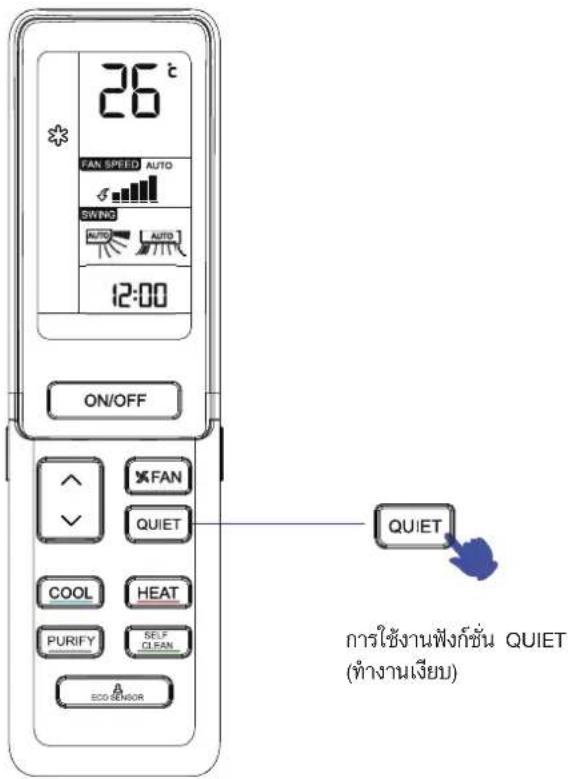

การใช้งานฟังก็ชั่น QUIET (ทำงานเจียบ)

ท่านสามารถใช้งานฟังก์ชั่นนี้เมื่อต้องการความเงียบสำหรับการพักผ่อน หรือ การอ่านหนังสือ

ทุกครั้งที่กตปุ่ม จะปรากฏสัญลักษณ์ และเครื่องปรับอากาศจะเริ่มการทํางานของฟังก์ชั่น QUIET ในโหมดการทํางานของฟังก์ชั่น QUIET พัดลมจะทํางานด้วยศววมเว็วต่ําของโหมด AUTO fan (ปรับความเว็วของพัดลมแบบอัตโนมัติ) โดยอัตโนมัติ

เมื่อกดปุ่ม QUIET อีกครั้ง สัญลักษณ์ จะหายไป และการทำงานใน โหมดนี้จะหยุดลง

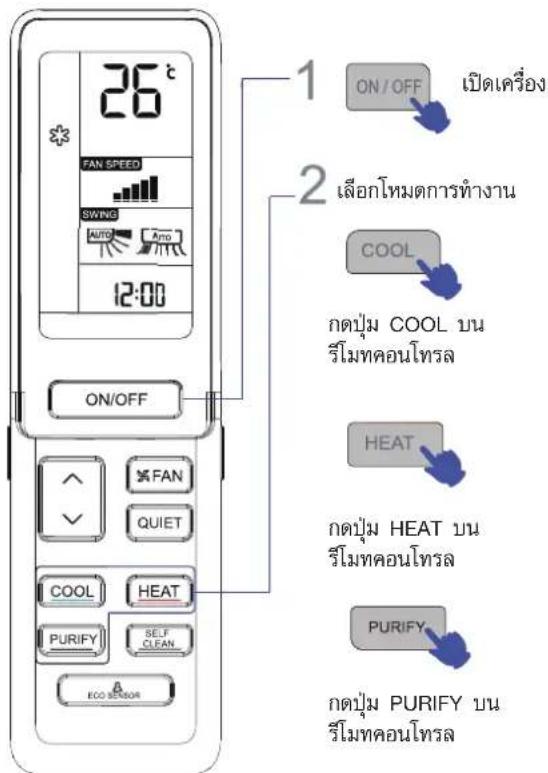

การใช้งานฟังก็ชั่น COOL, HEAT และ PURIFY (ทำความเย็น, ทำความร้อน และ ฟอกอากาศ)

ฟังก็ชั่นการฟอกอากาศ:

ฟิลเตอร์ IFD:

ในโครงการทําความเย็น/ทําความร้อน/พัตลม หากท่านกดปุ่ม PURIFY บนร์โมผตอนโทรศัมฟิลเตอร์กําจัดผุ่นและองจะเลื่อนไปยังตําแหน่งการทํางานภายใน 3 นาทีและเริ่มการฟอกอากาศ

ในโหมด SMART เครื่องปรับอากาศจะทำการตัดสินว่าต้องเปิดใช้งานฟังก์ชั่นการฟอกอากาศ หรือไม่โดยอัตโนมัติตามค้าความเข้มขันของฝุ่นและอง PM2.5 ที่ตรวจสอบได้จริงโดยเซ็นเซอร์ ตรวจสอบดุณภาพอากาศภายในห้อง หากเจ้าเป็นฟังก์ชั่นการฟอกอากาศจะเปิดโดยอัตโนมัติ เมื่อความเข้มขันของฝุ่นและอง PM2.5 ลดระดับลงจนถึงค่าที่กําหนดฟังก์ชั่นการฟอกอากาศจะปิดโดยอัตโนมัติ และท่านไม่เจ้าเป็นต้องกดปุ่มนรีโมทคอนโทรล

วิธีการออกจากโหมด:

1. ขณะที่เครื่องปรับอากาศกําลังทํางานอยู่ในโหมดฟอกอากาศ หากท่านกดปุ่ม PURIFY ฟังก์ชั่นการฟอกอากาศจะถูกยกเลิก และฟิสเตอร์กําจัดผุ่นและอองจะเลื่อนกลับไปยังตําแหน่ง เริ่มต้น

ข้อควรระวัง:

1. ผู้ใช้สามารถตั้งค่าให้เปิดการทำงานของโหมดฟอกอากาศโดยอัตโนมัติหรือไม่ผ่านทางแอพพลิเคชั่น
2. เมื่อฟังก์ชั่นการฟอกอากาศลูกเปิดใช้งาน ท่านจะไตยินเสียงดังขึ้นมาเล็กน้อย อันเนื่อง มาจากการเลื่อนของฟิลเตอร์กําจัดฝุ่นและออง ซึ่งเป็นเสียงการทำงานปกติ
3. หากไฟเตือนคุณภาพอากาศยังคงสว่างชิ้นเป็นสีแดงหลังจากที่ฟังก็ชันการฟอกอากาศ ทํางานเป็นระยะเวลานานแล้ว ขอแนะนําให้ท่านเปลี่ยน และทําความสะอาดฟิลเตอร์ กําจัดผู้นละออง
4. ในโหมดฟอกอากาศ การทำงานของพัดลมความเร็วตําจะส่งผลต่อประสิทธิภาพการฟอกอากาศ
5. ท่านไม่สามารถเข้าลูโหมดฟอกอากาศจากโหมดทำความสะอาดตัวเครื่องอัตโนมัติได้ โดยตรง
6. อุปกรณ์ฟอกอากาศของเครื่องปรับอากาศนี้มีกลไกการเปลี่ยนตําแหน่ง ดังนั้นจึงไม่ควรเปิด และบิดการทํางานของฟังก์ชั่นการฟอกอากาศป่อยๆ

การใช้งานเครื่องปรับอากาศ

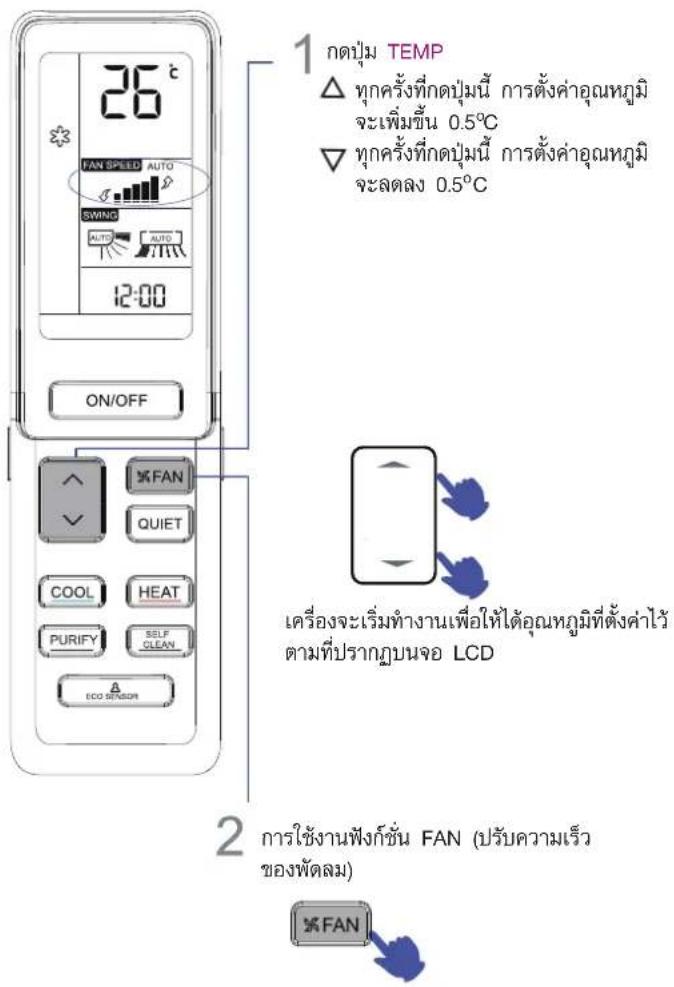

กดปุ่ม FAN SPEED ทุกครั้งที่กดปุ่มนี้ ความเร็วของพัดลมจะเปลี่ยนไป ตามลําดับต่อไปนี้:

เครื่องจะทำงานตามความเร็วของพัดลมที่เลือก

หมายเหตุ

เซ็นเซอร์ตรวจสอบมนุษย์ใช้ในการตรวจสอบจับการเปลี่ยนแปลงของรังสีอินฟราเรดที่แผ่ออกมาจาก ร่างกายของมนุษย์ การตรวจสอบอาจไม่แม่นยําในสภาพระต่อไปนี้

• ห้องมือณหภูมิส่ง ซึ่งมือณหภูมิแวดล้อมใกล้เคียงกับอุณหภูมิของร่างกาย
• คนที่อยู่ในห้องสามใส่เลือผ้าหลายชั้น หรือกำลังนอนคว้าหรือนอนหงายอยู่
• การเคลื่อนไหวของคนเร็วกว่าความไวที่เซ็นเซอร์สามารถตรวจสอบจับได้
• การเคลื่อนไหวบ่อยๆ ของสัตว์เลี้ยง หรือการพัดไปมาของผ้าม่าน หรือวัตถุอื่นๆ ที่อยู่ใน ท ้องยันเนื่องมาจากแรงลม

- วัตถุเป้าหมายเคลื่อนออกไปไกลเกินระยะการตรวจจับของเซ็นเซอร์

- ส่วนปลายต้านช้าย หรือขวาของตัวเครื่องภายในอาคารติดตั้งไวชิตกับสนังห้องมากเกินไป

- มีแสงแตกส่องเข้ามาภายในห้อง

เครื่องปรับอากาศทำงานอยู่ภายในห้องที่อุณหภูมิแวดล้อมมีความผันผวนชัดเจน

นอกจากนี้ หากมีบุคคลอยู่ที่แนวเชื่อมต่อระหว่างพื้นที่การเป้าลมเย็นสองหรือสามพื้นที่ ลมเย็นจะถูกส่งไปยังสองพื้นที่เหลาเน็ตามลําดับ หรือถูกพัตโดยอัตโนมัติ การเลี่ยงลมเย็นจะหลีกเลี่ยงสองพื้นที่เหล่านี้ หรือถูกพัตออกใบโดยอัตโนมัติ

การใช้งานเครื่องปรับอากาศ

การใช้งานฟังก็ชั่น SELF-CLEAN (ทำความสะอาดอัตโนมัติ)

◆ คําอธิบายเกี่ยวกับการทำงาน:

วัตถุประสงค์ของฟังก์ชั่นนี้คือการทำความสะอาดอุปกรณ์แลกเปลี่ยนความร้อน (heat exchanger) ของตัวเครื่องภายในอาคาร และตัวเครื่องภายนอกอาคาร

◆ การเปิดและปิดฟังก็ชั่น:

1. กตปุ่ม SELF CLEAN เพื่อเข้าสู่ฟังก์ชั่นนี้ จากนั้นจะปรากฏสัญลักษณ์ "CL" บนแพงควบคุมของตัวเครื่องภายในอาคาร และบนรีโมทคอนโทรล
2. เครื่องปรับอากาศจะทำความสะอาดอุปกรณ์แลกเปลี่ยนความร้อน (heat exchanger) ของตัวเครื่องภายในอาคารก่อน หลังจากผ่านไประยะเวลาหนึ่ง จึงจะทำความสะอาดอุปกรณ์แลกเปลี่ยนความร้อนของตัวเครื่องภายนอกอาคารการทํางานทั้งหมดจะใช้วเวลาประมาณ 20-30 นาที
3. ฟังก็ชั่นนี้จะหยุดทำงานโดยอัตโนมัติ พร้อมกับส่งเสียงดัง "ปีบ" สองครั้งจากนั้นเครื่องจะกลับสู่สภาวะการทำงานเดิม
4. ในระหว่างที่เครื่องกําสังทํางานด้วยฟังก์ชั่น SELF CLEAN การกดปุมนี้ช้าฯ ไม่มีผลต่อการทํางานของฟังก์ชั่นนี้ และไม่สามารถทําให้เครื่องออกจากการ ทํางานนี้ได้ แต่ท่านสามารถกดปุ่ม “เบิด/บิดเครื่อง” หรือเปลี่ยนไปยังโหมดอื่น เพื่ออกจากโหมดการทํางานนี้

◆หมายเหตุ:

1. ฟังก์ชั่นนี้สามารถทำงานได้ในโหมดการทำความเย็น และการลดความชั้นแต่ไม่สามารถทำงานได้นในโหมดการนอน/การตั้งเวลา
2. หลังจากที่ฟังก์ชั่น SELF CLEAN เวิ่มการทํางาน แรงลมภายในห้องอาจ ลดลง หรือไม่มีลมออกมาจากเครื่อง และพัตลมอาจหยุดทํางาน แต่คอมเพราะเซอร์ ยังคงทํางานอยู่
3. ระหว่างการทำงาน ขณะที่ตัวเครื่องกายในอาคารกำลังทำความสะอาด อัตโนมัติอยู่นั้น อาจมีลมเย็น หรือลมร้อนเป้าออกมาเป็นบางครั้ง
4. ระหว่างการทำงานของฟังก็ชัน SELF CLEAN อุปกรณ์แลกเปลี่ยนความร้อน อาจมีการก่อตัวของเกล็ดน้ำแข็งพร้อมกับมีเสียงตัวชื่นมา ท่อลำหรับเชื่อมต่อ และวาล็วของตัวเครื่องภายนอกอาคารอาจมีเกล็ดน้ำแข็งเช่นกัน
5. เพื่อเพิ่มประสิทธิภาพในการทำความสะอาด แผ่นปรับทิศทางลมอาจารยูใน ตําแหน่งที่แตกต่างกัน และไม่สามารถใช้งานร์โมทคอนโทรศัลได้
6. ประสิทธิภาพการทำความสะอาดอุปกรณ์แลกเปลี่ยนความร้อนอาจแตกต่างกันออกไปชั้นอยู่กับสภาวะแวดล้อมการทำงานของตัวเครื่องภายในอาคาร และตัวเครื่องภายนอกอาคาร
7. ระยะเวลาการแสดงสัญลักษณ์ “CL” บนรีโมทคอนโทรล และที่แพงควบคุม อาจแตกต่างกันไป
8. หากอุณหภูมิภายนอกติดสม รัสแสดงความผิดพลาด “F25” อาจปรากฏชั้นระหว่างการทํางานของฟังก์ชั้น SELF CLEAN ซึ่งเป็นการป้องกันตามปกติ โปรดปิดเครื่องก่อนประมาณ 10 วินาที จากนั้นจึงต่อยรัสสตร์ท effects่องใหม่
9. สภาวะที่ดีที่สุดลําหรับการทำงานของโหมดนี้: อุณหภูมิระหว่าง 20℃ \~ 27℃ และความชั้นมัพทัธย์ 35%\~60% ลําหรับภายในอาคาร, อุณหภูมิระหว่าง 25℃ \~ 38℃ (การทําความเย็น) และ <10℃ (การทําความร้อน) ลําหรับภายนอกอาคาร
10. หากอากาศแห้งเกินไป อาจทำให้เกิดเกล็ดน้ำแข็งไต้ยาก (ความชั้น <20%) และหากความชั้นสูงเกินไป (ความชั้น >70%) อาจทำให้มีหยดน้ำเพิ่มมากชั้น ซึ่งจะทำให้เกล็ดน้ำแข็งบางส่วนหายไป

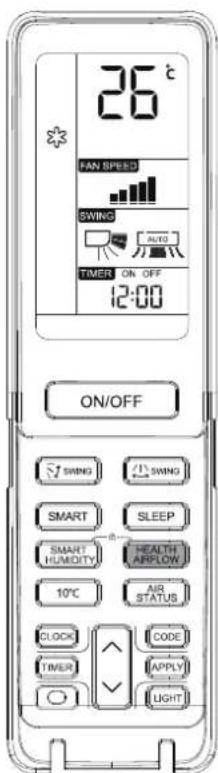

การใช้งานฟังก็ชั่น HEALTH AIRFLOW (การไหลเวียนของอากาศเพื่อสุขภาพ)

การตั้งค่าฟังก็ชั่น HEALTH AIRFLOW

1) กตปุ่ม HEALTH AIRFLOW จากนั้นสัญสําษณ์ จะปรากฏชิ้นบนหน้าจอ พยายมอย่างให้ กระแสสมจากเครื่องปรับอากาศเป่าไปที่ร่างกาย โดยตรง
2) กตปุ่ม HEALTH AIRFLOW อีกครั้ง จากนั้น ส วิยลักษณุ่น จะปรากฏขึ้นบนหน้าจอ พยาขามอย่าให้กระแสผสมจากเครื่องปรับอากาศ เป้าไปที่ร่างกายโดยตรง

การยกเลิกฟังก็ชั่น HEALTH AIRFLOW

กดปุ่ม HEALTH AIRFLOW อีกครั้ง ทั้งบานเกล็ดของช่องดูตอากาศเช้า และ ช่องระบายอากาศของตัวเครื่องจะเปิดออก และตัวเครื่องจะกลับไปทํางานภายใน สภาวะการทํางานก่อนหน้าที่จะเปิดใช้การตั้งค่าฟังก์ชั่น HEALTH AIRFLOW หลังหยุดการทํางานแล้ว บ้านเกล็ดช่องระบายอากาศจะบิดโดยอัตโนมัติ

ข้อสังเกต:

ท่านไม่สามารถใช้มือปรับบานเกล็ดของช่องระบายอากาศโดยตรงได้ ไม่เช่นนั้น บานเกล็ดจะเลื่อนอย่างไม่ถูกต้อง หากบานเกล็ดเลื่อนไม่ถูกต้อง ให้ปิดเครื่องก่อน หนึ่งนาที แล้วจึงเปิดใหม่ พร้อมกับปรับการเลื่อนบานเกล็ดโดยใช้ร์โมทคอนโทรล รีโมทคอนโทรลสามารถจดจําแต่ละสถานะของการทํางาน เมื่อเปิดใช้งานเครื่องใน ครั้งถัดไป เพียงท่านกดปุ่ม ON/OFF เครื่องจะเริ่มทํางานตามสถานะที่ผ่านมา

หมายเหตุ:

1. หลังจากตั้งค่าฟังก็ชั่น Health Airflow ทำแหน่งบานเกล็ดของช่องดูดอากาศเข้า และช่องระบายอากาศจะถูกปรับไว้คงที่
2. ในโหมดการทำความร้อน ควรเลือกโหมด
3. ในโหมดการทำความเย็น ควรเลือกโหมด
4. ในโหมดการทําความเย็น และการลดความชั้น หากมีการใช้เครื่องปรับอากาศเป็นเวลานานภายใต้สภาวะความชั้นในอากาศสูง อาจมีน้ำหยตนเองมาจาก บานเกล็ดช่องระบายอากาศ
5. เลือกทิศทางของพัดลมที่เหมาะสมตามลภาวะที่แท้จริง

การใช้งานเครื่องปรับอากาศ

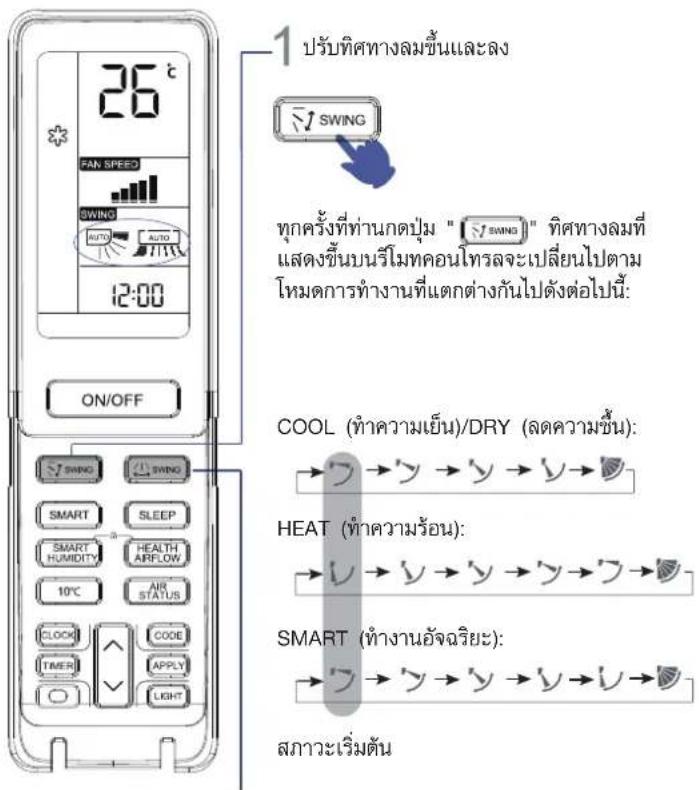

การใช้งานฟังก็ชั่น SWING (ปรับทิศทางลม)

2 ปรับทิศทางลมช้ายและขวา

ทุกครั้งที่ท่านกดปุ่ม “ [IMAGE] ” รีโมทคอนโทรลจะแสดงสัญลักษณ์ตาม ลําดับต่อไปนี้:

รีโมทคอนโทรล:

ลภาวะเริ่มต้น

• เมื่ออยู่ในสภาวะที่มีความชั้นสูง อาจมีหยตนี้ที่บานเกล็ด หากบานเกล็ด ช่ องระบายอากาศแนวตั้งทั่งหมดลูกปรับพิศทางให้เลื่อนไปทางด้านช้ายหรือ ขวา
• ขอแนะนําว่าไม่ควรปล่อยให้บานเกล็ดแนวนอนหันไปในทิศทางลงเป็นเวลานานในโหมด COOL (ทําความเย็น) หรือ DRY (ลดความชั้น) ไม่เช่นนั้นอาจเกิดการควบแน่นที่た่าให้เกิดหยดน้ําได้
• ขณะที่ลมเย็นเคลื่อนตัวลงด้านล่างในโหมด COOL (ทำความเย็น) การปรับกระแสผสมให้เคลื่อนตัวในแนวนนอนจะช่วยให้การไหลเวียนของอากาศดีชั้น

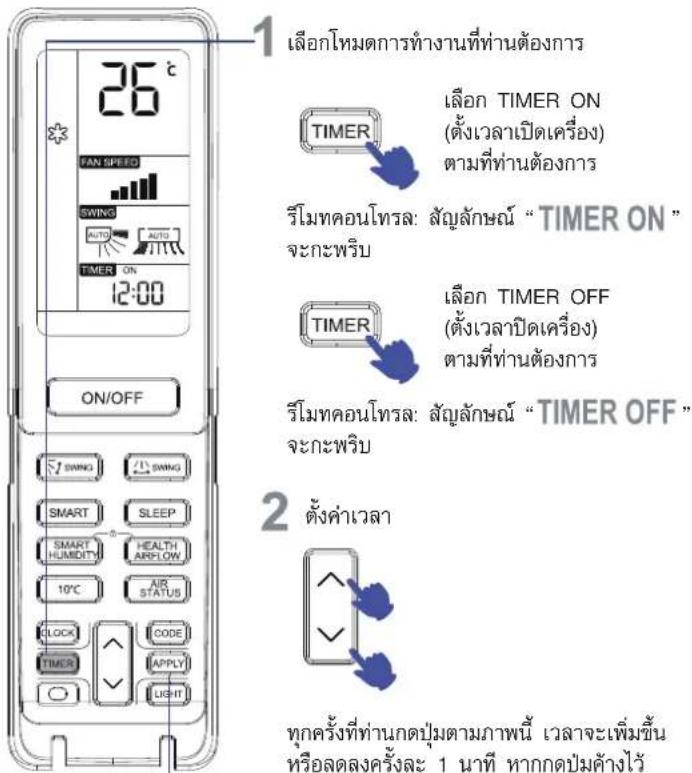

การใช้งานฟังก็ชั่น TIMER (การตั้งเวลา)

ตั้งค่านาพิภาให้ถูกต้องก่อนเริ่มการทํางานของฟังก์ชั่น Timer (การตั้งเวลา) ท่านสามารถตั้งค่าให้เครื่องเริ่มหรือหยุดการทํางานโดยอัตโนมัตินเวล่าต่อไปนี้ก่อนตีนนอนในตอนเช้า. เวลาที่ท่านกลับบ้าน หรือหลังจากที่ท่านเข้านอนในตอนกลางคืน

เวลาจะเพิ่มหรือลดลงอย่างรวดเร็ว ท่านสามารถปรับเวลาภายใน 24 ชั่วโมง เท่านั้น

3 ยืนยันการตั้งค่าของท่าน

หลังจากตั้งเวลาที่ถูกต้อง ให้กตปุ่ม APPLY เพื่อยืนยัน จากนั้นการแสดง “ON” หรือ “OFF” บนร์โมเทคนิตรจะหยุดกะพริบ

การยกเลิกโหมด TIMER (การตั้งเวลา) กดปุ่ม TIMER หลายๆ ครั้งจนกว่าการแสดง TIMER จะหายไป

โหมดหลับสบาย (โหมด SLEEP)

ก่อนเข้านอน ท่านสามารถเกตปัม SLEEP จากนั้นเครื่องจะทำงานในโหมด SLEEP และส่งท่านเข้านอนให้หลับสนิท

กดปุ่ม SLEEP

โหมดการทำงาน

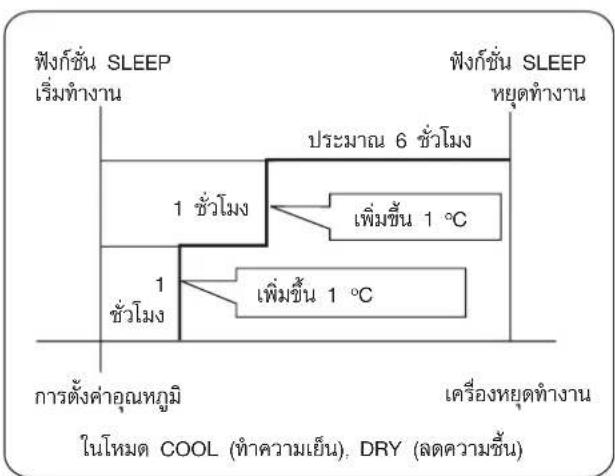

1. ในโหมด COOL (ทำความเย็น). DRY (ลดความชั้น)

1 ชั่วโมงหลังจากที่โหมด SLEEP เริ่มการทํางาน อุณหภูมิจะเพิ่มขึ้น 1 °C จากอุณหภูมิที่ตั้งค่าไว้หลังจากนั้นอีก 1 ชั่วโมง อุณหภูมิจะเพิ่มขึ้นอีก 1 °C เครื่องจะทํางานต่อไปอีก 6 ชั่วโมงแล้วจะหยุดทํางาน อุณหภูมิที่สูงกว่าอุณหภูมิที่ตั้งค่าไว้จะทำให้อุณหภูมิภายในห้องไม่ตําจนเกินไป จึงเหมาะสมาหรับการนอนของท่าน

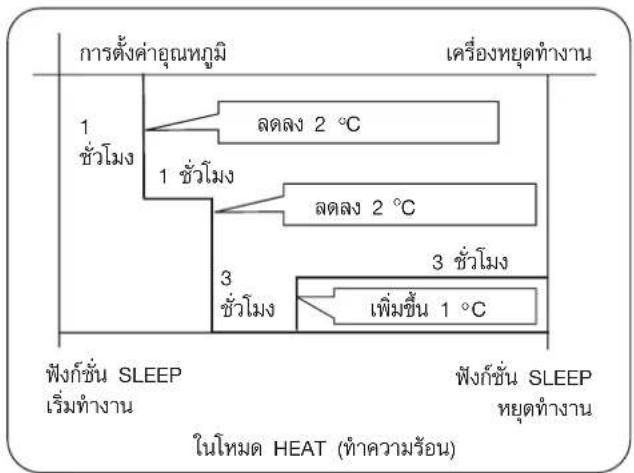

2. ในโหมด HEAT (ทำความร้อน)

1 ชั่วโมงหลังจากที่โหมด SLEEP เริ่มการทำงาน อุณหภูมิจะลดลง 2 ℃ จากอุณหภูมิที่ตั้งค่าไว้ หลังจากนั้นอีก 1 ชั่วโมง อุณหภูมิจะลดลงไปอีก 2 ℃ หลังจากผ่านไปอีก 3 ชั่วโมง อุณหภูมิจะเพิ่มขึ้นมา 1 ℃ และเครื่องจะทำงานต่อไปอีก 3 ชั่วโมง จากนั้นเครื่องจะหยุดทำงาน อุณหภูมิที่ตํากว่าอุณหภูมิที่ตั้งค่าไว้จะทำให้อุณหภูมิภายในห้องไม่สูงจนเกินไป จึงเหมาะสมา ลําหรับการนอนของท่าน

3. ในโหมด SMART (ทำงานอัจฉริยะ)

เครื่องปรับอากาศจะทำงานในโหมด SLEEP ที่สอดคล้องกับโหมดการทำงาน ที่เลือกโดยอัตโนมัติ

1. เมื่อฟังก์ชั่นการนอนหลับแบบเจ็บสนิทถูกตั้งค่าไว้ที่ 8 ชั่วโมง จะไม่สามารถ ปรับระยะเวลาของฟังก์ชั่นการนอนหลับแบบเจ็บสนิทได้ เมื่อมีการตั้งค่าฟังก์ชั่น TIMER (การตั้งเวลา) จะไม่สามารถตั้งค่าฟังก์ชั่นการนอนหลับแบบเจ็บสนิท หลังจากตั้งค่าฟังก์ชั่น SLEEP ไปแล้ว หากผู้ใช้ตั้งค่าฟังก์ชั่น TIMER ใหม่ ฟังก์ชั่น SLEEP จะถูกยกเลิก เครื่องจะอยู่ในสถานะการตั้งเวลา หากมีการตั้งค่า สองโหมดในเวลาเดียวกัน เวลาการทํางานของโหมดใดที่ Merดเวลาก่อน จะทำให้ เครื่องหยุดทํางานโดยอัตโนมัติ และอ๊กโหมดหนึ่งจะถูกยกเลิก

ฟังก์ชั่นเริ่มการทำงานต่อหลังจากไฟฟ้าขัดช้อง

หากเปิดใช้งานเครื่องปรับอากาศเป็นครั้งแรก คอมเพราะเซอร์จะยังไม่เริ่มทํางาน จนกว่าเวลาจะผ่านไป 3 นาที เมื่อเครื่องเริ่มทํางานต่อหลังจากเกิดเหตุกระแสไฟฟ้าชัดช้อง เครื่องจะทํางานโดยอัตโนมัติ และหลังจากนั้นอีก 3 นาที คอมเพราะเซอร์จึงจะเริ่มทํางาน

ข้อควรทราบเกี่ยวกับฟังก์ชั่นเริ่มการทำงานต่อหลังจากไฟฟ้าชัดช้อง: กดปุ่ม SLEEP 10 ครั้งภายใน 5 วินาที และเครื่องจะเข้าสู่ฟังก์ชั่นนี้หลังจาก ได้ยินเสียงสัญญาณดังขั้น 4 ครั้ง กดปุ่ม SLEEP 10 ครั้งภายใน 5 วินาที จากนั้นเครื่องจะออกจากฟังก์ชั่นนี้หลังจากได้ยินเสียงสัญญาณดังขั้น 2 ครั้ง

การใช้งานเครื่องปรับอากาศ

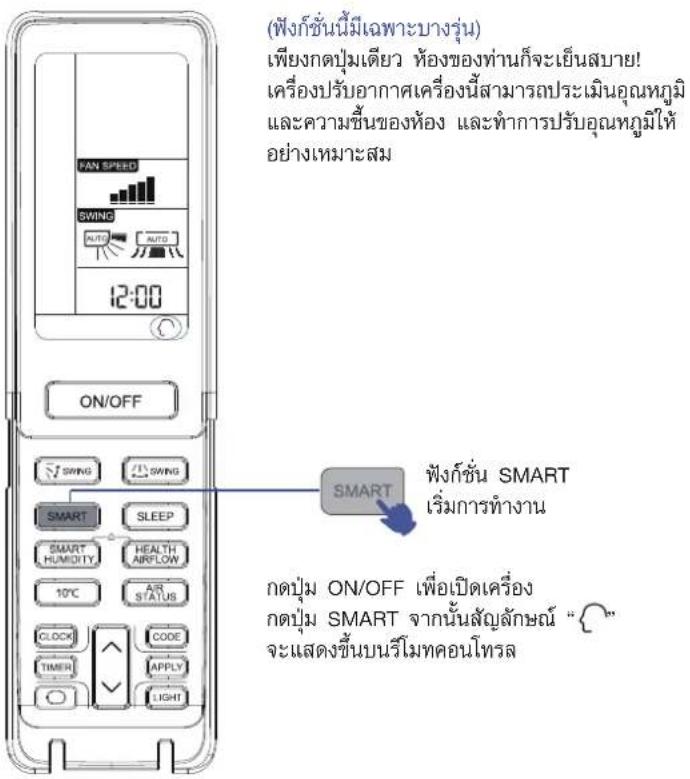

การใช้งานฟังก็ชั่น SMART (ทำงานอัจฉริยะ)

• SMART FRESH (อากาศบริสุทธิ์แบบสมาร์ท)
• SMART Defrost (ละลายน้ำแข็งแบบสมาร์ท)
• SMART FAN SPEED (ปรับความเร็วของพัดลมแบบสมาร์ท)
- SMART FAN HEALTH (ปรับความเร็วของพัดลมเพื่อสุขภาพแบบ สมาร์ท)
• SMART DRY (ลดความชื่นแบบสมาร์ท)
• SMART SOFT (ทำความเย็นอย่างอ่อนโยนแบบสมาร์ท)
• SMART Control temperature (การควบคุมอุณหภูมิแบบสมาร์ท)

ในโหลดการทำความเย็น. การทำความร้อน และการลดความชั้น ให้กดปุม SMART เพื่อเข้าสู่ฟังกี้ชั้น SMART เมื่อเครื่องปรับอากาศกำลังทํางานใน 泥ทด SMART ระบบจะเลือกโหลดการทำความเย็น. การทำความร้อน. การลดความชั้น หรือการเป้าลมเย็นโดยอัตโนมัติ และหากท่านกดปุ่ม “COOL” “HEAT” หรือ “DRY” เพื่อเปลี่ยนเป็นoundsตื่อน เครื่องจะออกจากประเทศไทย SMART

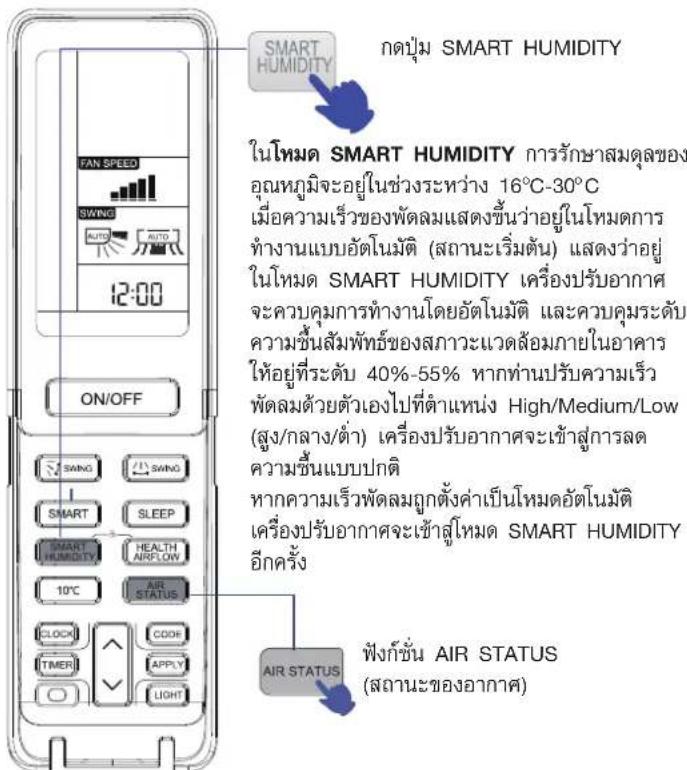

การใช้งานฟังก็ชั่น AIR STATUS และ SMART HUMIDITY (แสดงสถานะของอากาศ และปรับความชื่นแบบสมาร์ท)

หากท่านกดปุ่มเพื่อสอบถามสถานะ หน้าจอ LCD จะแสดงอุณหภูมิของสภาวะ แวดล้อมภายในห้อง

หากท่านกดปุ่มนี้ติดกันสองครั้ง หน้าจอ LCD จะแสดงค่าความชั้นของอากาศ ภายในห้อง หากท่านกดปุ่มนี้ติดกันสามครั้ง หน้าจอ LCD จะแสดงค่าปริมาณ ของผุ่นละออง PM2.5 ของอากาศภายในห้อง

หมายเหตุ: ระยะห่างของเวลาในการกดปุ่มแบบต่อเนื่องกันจะต้องน้อยกว่า 5 วินาที

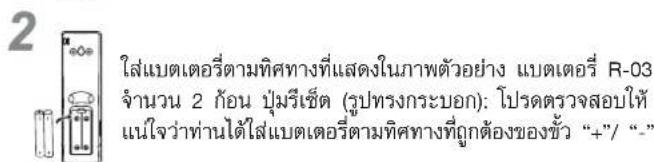

การใส่แบตเตอรี่

การเปิด/ปิดที่ตัวเครื่อง และการทดสอบการทำงาน

การเปิด/ปิดที่ตัวเครื่อง:

• ใช้การทางานนี้เฉพาะในเวลาที่รีโมทคอนโทรศัลเสีย หรือสูญหาย และเมื่อใช้งานฟังก์ชั่นการทางานแบบลูกเฉิน เครื่องปรับอากาศจะสามารถทางานได้แบบอัตโนมัติต่อไปอีกดรู้หนึ่ง
• เมื่อกตสวัตช์การทำงานแบบลูกเฉิน ท่านจะได้ยินเสียง "ปืบ" ดังขึ้น หนึ่งครั้ง ซึ่งหมายความว่าฟังก็ชั่นนี้เริ่มการทำงาน
• เมื่อเปิดสวัตช์เครื่องเป็นครั้งแรก และฟังก็ชั่นการทำงานแบบลูกเฉิน เริ่มการทำงาน เครื่องปรับอากาศจะทำงานแบบอัตโนมัติในโหมดต่อไปนี้:

อุณหภูมิ ห้อง	อุณหภูมิ ที่กําหนด	โหมด การตั้งเวลา	ความเร็ว พัดลม	โหมด การทํางาน
มากกว่า 24 °C	24 °C	ไม่มี	อัตโนมัติ	ทำความเย็น
ต่ํากว่า 24 °C	24 °C	ไม่มี	อัตโนมัติ	ทำความร้อน

- ท่านจะไม่สามารถเปลี่ยนการตั้งค่าของอุณหภูมิ และความเร็วพัดลม นอกจากนี้ยังไม่สามารถใช้งานโหลดการตั้งเวลา หรือโหลดการลดความชั้น

การทดสอบการทำงาน:

สวิตช์ทดสอบการทำงานเป็นอันเดียวกับสวิตช์การทำงานฉุกเฉิน

• ใช้สวัตช์นี้ในการทดสอบการทำงานเมื่ออุณหภูมิห้องต่ํากว่า 16 °C ห้ามใช้ในการทำงานปกติ
• กดสวัตช์ทดสอบการทํางานค้างไว้ 5 วินาทีชั้นไป หลังจากที่ท่านได้ยินเสียง "ปีบ" ดังขึ้นสองครั้ง ให้ปล่อยนี้วออกจากสวัตช์: หมดการทําความเย็นจะเริ่มทํางานโดยใช้ความเร็วพัดลมระดับ "Hi" (สูง)

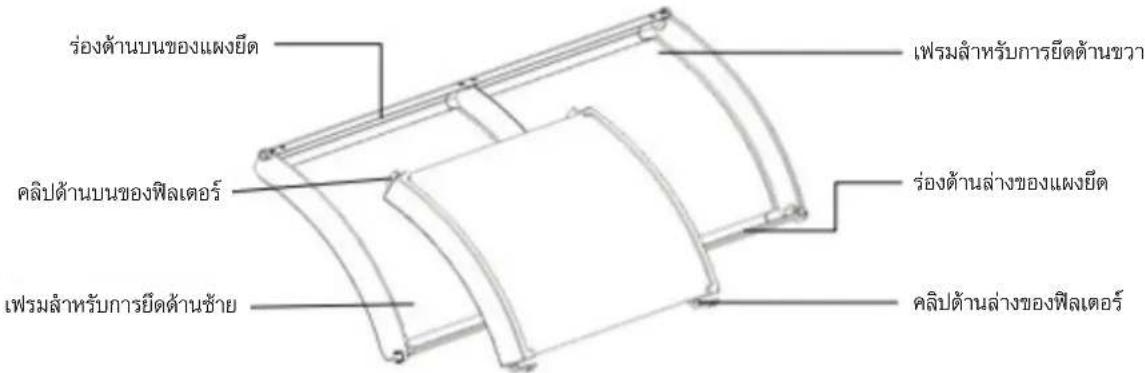

การดูแลรักษา และการทำความสะอาดอุปกรณ์ กำจัดผ่านละออง IFD

ท่านสามารถใช้งานอุปกรณ์กําจัดฝุ่นและอง IFD ได้ทุกเมื่อ เป็นอุปกรณ์ที่ ไม่ต้องเปลี่ยนใหม่ และสามารถล้างทําความสะอาดได้ ท่านสามารถทําความ สะอาดอุปกรณ์นี้ด้วยตัวเอง หรือเมื่อได้รับการแจ้งเตือนจากแอพพลิเคชั้น ขึ้นอยู่กับสภาวะการใช้งานจริงของเครื่องปรับอากาศ นอกจากนี้ ควรทํา ความสะอาดฝุ่นละองที่อยู่บนเครื่องกําเนิดประจุไฟฟ้าลมที่อยู่บนผนังต้านใน ทางต้านขวาของท่อส่งลมเย็น โดยใช้แปรงและวัตถุอื่นๆ ที่ยังแท้งอยู่ เมื่อท่านต้องการแยกขึ้นส่วน และทําความสะอาดอุปกรณ์ IFD ให้ตัดการ จ่ายกระแสไฟฟ้าไว้ก่อนล่วงหน้า และรอประมาณ 1 นาที ก่อนที่จะเกอด แผ่นกรองฝุ่นเพื่อนำมาทําความสะอาด!

1. ปิดการทำงาน และปิดสวัตซ์เครื่องให้เรียบร้อย จับตรงมือจับของตะแกรง ช่องดูดอากาศเช้าเพื่อเปิดออก จากนั้นถอดแผ่นกรองผู้นอกมา
2. จับที่มือจับบนอุปกรณ์กำจัดผุ่นละออง IFD แล้วดึงอุปกรณ์ออกมา
3. หลังจากนําอุปกรณ์กําจัดผ่านและองออกมาได้แล้ว ให้นําไปไว้วนพื้น ที่มีความเรียบ และใช้เครื่องดูดผ่านในการดูดผ่านและองออกจากพื้นผิวของ อุปกรณ์ โดยดูดผ่านออกจากทั้งสองด้านของอุปกรณ์
4. เดิมน้ำอุ่นลงในกะละมัง และนำอุปกรณ์ไปเขย่าในน้ำเพื่อทำความสะอาด
5. แซ่อุปกรณ์ไว้ในน้ําประมาณ 2-3 นาที แต่ไม่ควรแข่านแกนไป จากนั้น น้ําไปส้างผ่านน้ําก็อกอีกรอบให้สะอาด สลัดน้ําออกจากอุปกรณ์ แล้วจึงน้ําไป ถึงไว้บนด้าขนหนูแห้ง

6. หลังจากที่อุปกรณ์กําจัดฝุ่นละออง IFD แห้งสนิทตีแล้ว จนไม่มีน้ำเกาะอยู่ จึงค่อยนําไปติดตั้งกลับเข้าไปในตัวเครื่อง และตามด้วยการติดตั้งแผ่นกรองฝุ่น หมายเหตุ:

7. หลังติดตั้งเครื่องปรับอากาศเสร็จแล้ว ช่างติดตั้งจะต้องใส่อุปกรณ์กำจัด ผ่านละอง IFD เข้าไปในเครื่องปรับอากาศ

8. หลังจากทำความสะอาด สีของอุปกรณ์กำจัดฝุ่นละอองจะเปลี่ยนไปแบบ ดาวร แต่ไม่ส่งผลกระทบต่อประสิทธิภาพการทำงาน
9. ประสิทธิภาพการกําจัดฝุ่นและอองของอุปกรณ์ IFD มีความเชื่อมโยงกับโครงสร้างของห้อง，ขนาดของห้อง และสิงปนเปื้อนในอากาศภายในห้องเป็นอย่างมาก ผลลัพธ์ที่ได้อาจแตกต่างกันไป ชื่นอยู่กับรุ่นของผลิตภัณฑ์ และสวภาวะแวดล้อม
10. จะต้องติดตั้งอุปกรณ์กำจัดผุ่นละออง IFD เข้าไปในเครื่องปรับอากาศ ก่อนเริ่มต้นการใช้งาน ห้ามใช้งานเครื่องปรับอากาศโดยที่ยังไม่ได้ติดตั้ง อุปกรณ์กำจัดผุ่นละออง

ข้อมูลที่สำคัญเกี่ยวกับสารทำความเย็นที่ใช้งาน

ผลิตภัณฑ์นี้มีกําชฟลูโอรินent (fluorinated gases) ซึ่งถูกปิดกันไว้ตามข้อกําหนดของ Kyoto Protocol ห้ามปล่อยให้กําชระเหยเช้าสู่ชั้นบรรยากาศประเภทของสารทําความเย็น: R32

ค่า GWP*: 675

GWP=global warming potential (ค่าศักยภาพในการทำให้เกิดภาวะโลกร้อน) โปรดกรอกข้อมูลโดยใช้ปากกชนิดหมึกติดทน

• 1 ปริมาณสารทำความเย็นในผลิตภัณฑ์ที่บรรจุมาจากโรงงาน
- 2 ปริมาณของสารทำความเย็นเพิ่มเติมที่บรรจุในสถานที่ติดตั้ง และ
• 1+2 ปริมาณของสารทำความเย็นทั้งหมด

บนฉลากแสดงปริมาณสารทำความเย็นที่มาพร้อมกับผลิตภัณฑ์ ฉลากที่กรอกข้อมูลเรียบร้อยแล้วจะต้องนําไปติดไว้ใกล้กับช่องลำหรับการเติม สารทำความเย็นของผลิตภัณฑ์ (เช่น ติดไว้ที่ด้านในของฟ้าครอบสตื้อปวาล์ว) ผลิตภัณฑ์นี้มีกําชฟูลโอรินต (fluorinated gases) ซึ่งถูกปิดกันไว้ตามข้อกำหนด ของ Kyoto Protocol

B ปริมาณสารทำความเย็นในผลิตภัณฑ์ที่บรรจุมาจากโรงงาน: โปรดดูที่ป้ายแสดงรายละเอียดของตัวเครื่อง
C ปริมาณของสารทำความเย็นเพิ่มเติมที่บรรจุในสถานที่ติดตั้ง
D ปริมาณของสารทำความเย็นที่เติมทั้งหมด
E ตัวเครื่องภายนอกอาคาร
F ถังน้ำยาแอร์ และเกจวัดน้ำยาแอร์สำหรับการเติม

รรับรองมาตรฐานจากยุโรปลำหรับ ผลิตภัณฑ์รุ่นนี้

ระดับชั้นภูมิอากาศ: T1 แรงดันไฟฟ้า: 220 โวลท์

CE

ผลิตภัณฑ์ทั้งหมดได้มาตรฐานสอดคล้องตามชอกำหนดของยุโรปดังต่อไปนี้:

• 2014/53/EU(RED)
• 2014/517/EU(F-GAS)
• 2009/125/EC(ENERGY)
• 2010/30/EU(ENERGY)
• 2006/1907/EC(REACH)

ROHS

ผลิตภัณฑ์นี้เป็นไปตามข้อกำหนด 2011/65/EU ของรัฐสกายโรป และสภาว่าด้วยการจำกัดการใช้สารอันตรายบางชนิดในอุปกรณ์เครื่องใช้ไฟฟ้าและอิเล็กทรอนิกส์ (ข้อกำหนด RoHS ของสหภาพยุโรป)

WEEE

เพื่อให้อลดคล้องกับข้อกําหนด 2012/19/EU ของรัฐสกายโรป เว่าจึงใช้ให้ ผู้บริโภคทราบถึงข้อกําหนดเกี่ยวกับการกําจัดผลิตภัณฑ์เครื่องใช้ไฟฟ้าและ อิเล็กทรอนิกล์

ข้อกำหนดเกี่ยวกับการกำจัดผลิตภัณฑ์:

เครื่องปรับอากาศของท่านมีการแสดงสัญสักษณ์นี้กํากับไว้ ชึ่ง หมายความว่าจะต้องไม่นําผลิตภัณฑ์เครื่องใช้ไฟฟ้าและ อิเล็กทรอนิกสื้ปกําจัดร่วมกับขยะมูลฟอยตามบ้านเรือนที่ยังไม่ผ่าน การคัดแยกขยะ ห้ามพยาถามแยกชิ้นส่วนของระบบอุปกรณีด้วย

ตัวเอง: การแยกขึ้นส่วนของระบบเครื่องปรับอากาศ. การจัดการสารทําความเย็น. นั้มห่อลื่น และส่วนอื่นๆ ของตัวเครื่องจะต้องดําเนินการโดยช่างที่มีความ ข้านาญ ตามกฎหมายเปียบที่บังคับใช้ในเขตพื้นที่ และในประเทศของท่าน เครื่องปรับอากาศจะต้องได้รับการจัดการในสถานที่เฉพาะลําหรับการนักลับมา ใช้ใหม่. การรีไซเคิล และการฟื้นฟุสภาพ การกําจัดผลิตภัณฑ์น้อย่างถูกวิธี จะช่วยป้องกันผลกระทบด้านลบที่อาจเกิดขึ้นกับสิ่งแวดล้อม และสุขภาพของมนุษย์ กรุณาติดต่อผู้ติดตั้ง หรือหน่วยงานที่รับผิดชอบในท้องถิ่นของท่านสําหรับข้อมูล เพิ่มเติม ต้องถอดแบตเตอรืออกจากรีโมเทคโนโลยและกําจัดแยกต่างหาก ตามกฎหมายท้องถิ่นและระดับประเทศไทยที่เกี่ยวข้อง

WI-FI

-ความแรงสูงสุดของการปล่อยสัญญาณแบบไร้สาย (20dBm)
-ช่วงความถี่ในการทำงานของคลื่นสัญญาณไร้สาย (2400\~2483.5MHz)

การติดตั้งตัวเครื่องภายในอาคาร

เครื่องมือที่จำเป็นสำหรับการติดตั้ง แหล่งพลังงาน

• ไขดวง
  คีมสำหรับตัด
• เลื่อยตัดโลหะ
• สว่านสำหรับเจาะรู
  ● ประจำเลือน (17. 19 และ 26 มม.)
• เครื่องตรวจเช็คการรั่วของแก้ส หรือ สมุ่ละลายน้ำ

● ประเจวัดแรงบิด (17 มม., 22 มม., 26 มม.)
- คัดเตอร์ตัดท่อทองแดง
- ชุดบานแฟลร์
● มีด
● ตลับเมตร
● เครื่องคว้านรู

การเลือกทำแหน่งในการติดตั้ง

• จุดที่ติดตั้งจะต้องมีความมั่นคงแข็งแรง ไม่เสี่ยงต่อการสั่นสะเทือน สามารถรองรับน้ำหนักเครื่องได้ดี
• บริเวณที่ไม่ได้รับผลกระทบจากความร้อน หรือไอน้ำ ไม่มีสิ่งรบกวน ช่องดูตอากาศเช้า หรือช่องระบายอากาศออก
  บริเวณที่สามารถระบายน้ำทั้งได้อย่างง่ายดาย และอยู่ในจุดที่สามารถ เชื่อมต่อทอกับตัวเครื่องภายนอกอาคาร
  ● ทำแหน่งที่เครื่องปรับอากาศสามารถกระจายลมเย็นได้ทั่วทั้งห้อง
• อยู่ใกล้กับเต้าเสียบปลักไฟ และมีที่ว่างรอบๆ ตัวเครื่องอย่างเหมาะสม
  ● ตําแหน่งที่อยู่ห่างจากโทรศัศน์, วิทยุ, อุปกรณ์สื่อสารแบบไร้สาย และหลอดไฟฟูลออเรสเซนต์ในระยะห่างมากกว่า 1 เมตร

• ในกรณีที่ยี่ตรีโมทคอนโทรศัฟที่พนัง ให้ติดตั้งตัวเครื่องภายในอาคารไว้ตรงจุดที่ยังสามารถรับสัญญาณได้ ในเวลาที่ท่านเปิดสวิตช์ของหลอดไฟฟลูออเรสเซนต์

• ก่อนเชื่อมต่อกระแสไฟฟ้าเข้ากับเต้ารับ โปรดตรวจสอบแรงดันไฟฟ้าว่าถูกต้องหรือไม่
  ● กระแสไฟฟ้าจะต้องตรงตามข้อมูลที่แสดงไว้ในแผ่นบ้ายแสดงรายละเอียดของตัวเครื่อง

• ติดตั้งแผวงจรย่อยสำหรับตัวเครื่องโดยเฉพาะ
• เต้ารับจะต้องติดตั้งอยู่ในระยะเวลาของสายไฟ ห้ามต่อความยาวของสายไฟโดยการตัดต่อสาย

การเลือกท่อ

ลําหรับขนาด 09K 12K	ที่ของเหลว 06	35 x 0.8 มม.
	ที่ก๊าซ 09.52 x	0.8 มม.
ลําหรับขนาด 18K	ที่ของเหลว 06	35 x 0.8 มม.
	ที่ก๊าซ 012.7 x	0.8 มม.

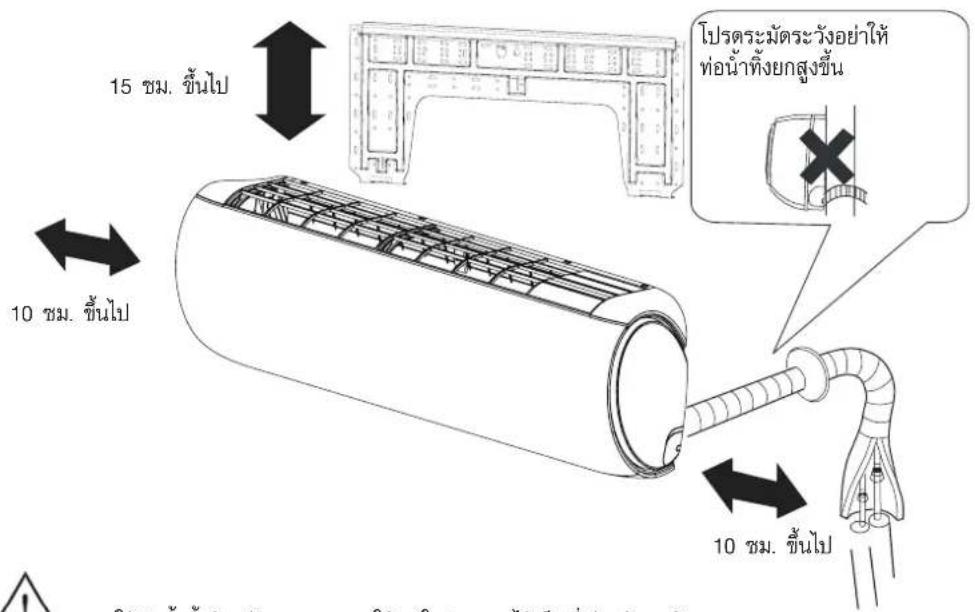

ภาพแสดงการติดตั้งตัวเครื่องภายในอาคาร

ผลิตภัณฑ์รุ่นนี้มีการใช้สารทำความเย็น R32 ซึ่งปลอดสาร HFC

หากใช้ท่อน้ำทิ้งด้านช้าย ตรวจสอบให้น็เจาะรู้ไว้เป็นที่เรียบร้อยแล้ว

ระยะห่างระหว่างตัวเครื่องภายในอาคาร และพื้นห้องจะต้องมากกว่า 2 เมตร

โปรดอ้างอิงจากผลิตภัณฑ์จริงที่ท่านซื่อมา ภาพที่แสดงไว้ข้างต้นเป็นเพียงภาพประกอบการอธิบาย

การติดตั้งตัวเครื่องภายในอาคาร

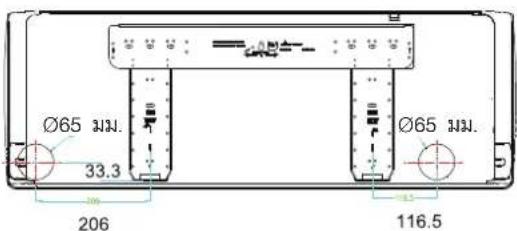

1 การติดตั้งแผงยืดเครื่อง และการเลือกตําแหน่งเจาะรูที่ผนัง

เมื่อติดตั้งแผงยัดเครื่องเป็นครั้งแรก

1. วัตระดับลำหรับการติดตั้งแผงยืดกับผนังห้องอย่างถูกวิธี โดยดูจากตําแหน่งของเส่าหรือด้านทับหลังที่อยู่ใกล้เคียง จากนั้นยืดแผงยืดไว้แบบชั่วคราวโดยใช่ตะปุเหล็กหนึ่งตัว
2. ตรวจสอบลีกรอบให้แน่ใจว่าแพงยิตอยูโนระดับเสมอกันหรือไม่ โดยการแขวนด้วยพร้อมถ่วงน้ําหนักไว้ที่จุดศุนย์กลางทางด้านบนสุดของแพงยืด จากนั้นติดแพงยืดให้แน่นหนาโดยใช้ตะปูเหล็กที่จัดมาให้
3. ระบุตําแหน่งของการเจาะรูสําหรับเครื่องปรับอากาศโดยใช้ตลับเมตรวัด

เมื่อติดตั้งแผงยิดไว้กับไซต์บาร์ และคานทับหลัง

• ยิด mounting bar ซึ่งเป็นอุปกรณ์แยกจำหน่ายเข้ากับไซด์บาร์ และคานทับหลังจากนั้นจึงยิดเพลงเช้ากับ mounting bar ที่ยืดไว้
• โปรดตู้หัวข้อที่ผ่านมา "เมื่อติดตั้งแผงยืดเครื่องเป็นครั้งแรก" สำหรับดำแหน่งของรู้ที่เจาะบนผนัง

2 การเจาะรูบนผนัง และการติดแผ่นปิดรู้สำหรับเดินท่อน้ำยาแอร์

• ใช้สว่านเจาะรูให้มีขนาดเล้นผ่าศูนย์กลาง 60 มม. โดยให้มีความลาดชันออกไปทาง ด้านนอกของพนังเล็กน้อย
• ติดแผ่นปิดรู้สำหรับเดินท่อน้ํายาแอร์ และปิดผนึกด้วยปุนอุดรอยร่ววหลังการติดตั้ง

(ภาพตัดขวางของรูที่ผนัง) © การต่อท่อผ่านรูที่ผนัง

3 การติดตั้งตัวเครื่องภายในอาคาร

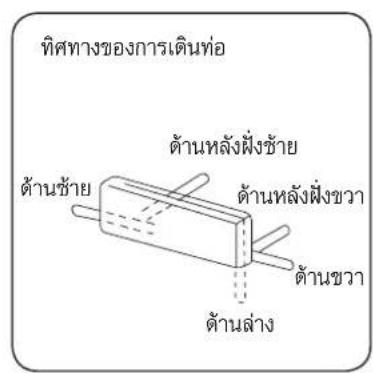

การเดินท่อ

[การเดินท่อไปทางด้านหลัง]

- เดินท่อต่างๆ และท่อน้ำทั้ง จากนั้นยืดไว้ท่อต่างๆ เข้าไว้ด้วยกันโดยใช้เทปพันท่อ

[การเดินท่อไปทางด้านช้าย • ด้านหลังฝั่งช้าย]

• ในกรณีที่เดินท่อไปทางด้านช้าย ให้ตัด事先ปิดลําหรับการเดินท่อทางด้านช้าย โดยใช้คืมตัด

• ในการฝีที่เดินท่อไปที่ด้านหลังฝั่งช้าย ให้ยอท่อตามทิศทางการเดินท่อไปยังเครื่องหมายของรู้สําหรับการเดินท่อไปที่ด้านหลังฝั่งช้าย ซึ่งมีการแสดงเครื่องหมายกำกับไว้บนวัสดุ downtownนกันความร้อน

• สดท่อน้ำทั้งเช้าใบในวัสดุนวนกันความร้อนของตัวเครื่องภายในอาคาร

• Soctedสายไฟสำหรับตัวเครื่องภายในอาคาร/ภายนอกอาคารจากทางด้านหลังของ ตัวเครื่องภายในอาคาร และดึงออกมาทางด้านหน้า จากนั้นจึงทำการเชื่อมต่อ
• ใช้น้มันของสารทําความเย็นทาที่พื้นผิวของชีลบานแพร่ และเชื่อมต่อท่อ ปิดคลุมส่วนที่เชื่อมต่อโดยใช้วัสดุนวนกันความร้อนให้มิตขิต และตรวจสอบให้แน่ใจ ว่าท่านได้ยึดไว้อย่างแน่นหนาด้วยเทปการ

- สายไฟลำหรับตัวเครื่องภายในอาคาร/ภายนอกอาคาร และท่อน้ำทั้งจะต้องพันไว้กับท่อน้ำยาแอร์โดยใช้เทป้องกัน

[การเดินท่อในทิศทางอื่นๆ]

• ตัดฟ้าปิดท่อโดยใช้คืนตัดตามทิศทางของการเดินท่อที่ต้องการ จากนั้นจึงอท่อไปยังตําแหน่งของรูที่เจาะไว้บนผนัง โปรดใช้ความระมัตระวังในการงอท่อ เพื่อป้องกันท่อแตกหัก
• เชื่อมต่อสายไฟสำหรับตัวเครื่องภายในอาคาร/ภายนอกอาคารไว้ก่อนล่วงหน้าจากนั้นให้ดึงสายที่เชื่อมต่อไปที่ฉวนกันความร้อนของส่วนที่มีการเชื่อมต่อ

การยืดตัวเครื่องภายในอาคาร

• แขวนเครื่องให้แน่นหนาเช้ากับร้องที่อยู่ทางด้าน บนของแผงยืด ชยับเครื่องไปทางด้านข้างเบาฯ เพื่อให้แน่ใจว่าตัวเครื่องถูกยืดอย่างแน่นหนาตีแล้ว
• ในการยืดตัวเครื่องไว้กับแพงยืด ให้จับตัวเครื่องจากทางด้านล่างให้เครื่องมีลักษณะโน้มเอี่ยงแล้วจึงค่อยวางตัวเครื่องลงในแนวตั้งฉาก

การถอดตัวเครื่องภายในอาคารออกจากแพงยิด

- เมื่อท่านต้องการถอดตัวเครื่องภายในอาคารออกมาจากเผยแพร่ด ให้ใช้มือยกตัวเครื่องขึ้นเพื่อปลดออกจากรูที่ใช้ในการคล้องตัวเครื่อง จากนั้นยากทางด้านล่างของตัวเครื่องออกมาทางด้านนอกเล็กน้อย และยกเครื่องขณะที่เครื่องยังอยู่ในลักษณะโน้มเอียง เพื่อให้เครื่องหลุดออกมาจากเผยแพร่ดได้สะดวก

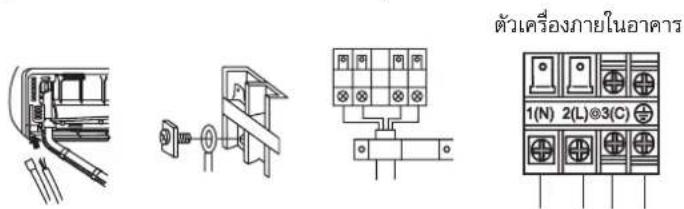

4 การเชื่อมต่อสายไฟลำหรับตัวเครื่องภายในอาคาร/ภายนอกอาคาร

การถอดฬาครอบจุดเชื่อมต่อสายไฟ

- ถอด事先ครอบชั่วต่อสายไฟที่อยู่ตรงมุมขวาล่างของตัว เครื่องภายในอาคาร จากนั้นจึงค่อยถอด事先ครอบจุดเชื่อมต่อ สายไฟออกมาโดยการถอดสกรูที่ยืด事先ครอบไว้

เมื่อเชื่อมต่อสายไฟหลังจากติดตั้งตัวเครื่องภายในอาคาร

1. สอดสายไฟจากภายนอกห้องเข้าไปทางด้านช้ายของรู้ที่เจาะไว้บนพนัง ที่มีการเดินท่อไว้แล้ว
2. ดึงสายไฟจากทางด้านหน้า และเชื่อมต่อสายไฟเข้าด้วยการขดเป็นวง

เมื่อเชื่อมต่อสายไฟก่อนติดตั้งตัวเครื่องภายในอาคาร

• 这么多สายไฟจากทางด้านหลังของตัวเครื่อง จากนั้นตึงสายออกมาทางด้านหน้า
• คลายสกรู และสอดปลายสายเข้าใบในชั่วต่อสายไฟให้สุด จากนั้นจึงขันสกรูให้แน่น
• ลองตึงสายเบาฯ เพื่อให้แน่ใจว่าท่านได้เชื่อมต่อสายไฟอย่างถูกต้อง และแน่นหนา
  หลังจากทำการเชื่อมต่อสายไฟแล้ว ให้ปิด事先ครอบจุดเชื่อมต่อสายไฟให้เรียบร้อย

ต่อเข้ากับตัวเครื่องภายนอกอาคาร

หมายเหตุ:

เมื่อเชื่อมต่อสายไฟ ให้อยืนยันหมายเลขชั่วต่อของตัวเครื่องภายในอาคารและภายนอก อาคารอย่างระมัคระวัง หากการเดินสายไฟไม่ลูกต้อง จะไม่สามารถใช้งานเครื่องได้ ตามปกติ และจะทำให้เกิดความเสียหายได้
สายไฟที่เชื่อมต่อระหว่างตัวเครื่อง

HSU-10VIP03T	≥4G1.0 mm.2
HSU-13VIP03THSU-18VIP03T	≥4G1.5 mm.2

1. หากสายไฟข้ารุดเสียหาย จะต้องทําการเปลี่ยนสายไฟโดยบริษัทผู้ผลิต หรือศูนย์บริการ หรือช่างเทคนิคที่ผ่านการวับรอง ประเภทของสายไฟที่เชื่อมต่อระหว่างตัวเครื่อง ตือ H05RN-F หรือ H07RN-F
2. หากฟิวล์บน PC บอร์ดเกิดขาด ควรเปลี่ยนฟิวล์โดยใช้ฟิวล์ขนาด T.3.15A/250VAC (ตัวเครื่องภายในอาคาร)
3. วิธีการเดินสายไฟจะต้องสอดคล้องตามมาตรฐานการเดินสายไฟในแต่ละเขตพื้นที่
4. หลังการติดตั้ง ปลักไฟควรอยู่ในดำเนําหน่งที่สามารถเข้าถึงได้ง่าย
5. เบรกเกอร์ตัดไฟจะต้องเชื่อมโยงกับการเชื่อมต่อสายไฟแบบติดตั้งถาวร เบรกเกอร์ของ เคช่องปรับอากาศควรเป็นสวิตช์เปิด/ปิดทุกข้าว ซึ่งสองข้าวมีระยะห่างกันอย่างน้อย 3 มม.

5 การติดตั้งแหล่งจ่ายไฟ

• แหล่งจ่ายไฟนี้จะใช้สำหรับเครื่องปรับอากาศเครื่องนี้เท่านั้น
• ในการณีที่ติดตั้งเครื่องปรับอากาศในสถานที่ที่ค่อนข้างชั้น ควรติดตั้งเบรกเกอร์วัดกระแสไพร่วที่มีการต่อสายดิน
• สำหรับการติดตั้งในสถานที่อื่นๆ ให้ใช้เซอร์กิตเบรกเกอร์ให้ไกลที่สุดเท่าที่จะเป็นไปได้

6 การตัดและการทำงานแฟลร์ท่อน้ำยาแอร์

• การตัดท่อน้ํายาแอร์จะต้องตัดโดยใช้คัดเตอร์ตัดท่อทองแดง และจะต้องขัดส่วนที่ไม่เรียบออกให้หมด
  หลังจากใส่แพลร์นัด จึงค่อยเริ่มทำการบานแพลร์

	เครื่องมือบานแฟลร์สําหรับR410A	เครื่องมือบานแฟลร์ทั่วไป
	Clutch-type Clutch-type (Rigid-type)		Wing-nut type (Imperial-type)
A	0~0.5 mm.	1.0~1.5 mm.	1.5~2.0 mm.

แทนบานแฟลร์

1.ตัดท่อ

2.ขัดส่วนที่ไม่เรียบ

4.บานแฟลร์ทองแดง

ลูกต้อง	ไม่ลูกต้อง

7 การติดตั้งท่อน้ำทิ้ง

• ติดตั้งท่อน้ำทึ่งให้ลาดเอียงลงทางด้านล่าง
• ห้ามทำการเดินท่อน้ำทั้งในลักษณะตามภาพด้านล่าง

ท่อยกขึ้นตรงกลาง ปลายท่อจุ่มลงใบในน้ำ ท่อเป็นศลีน

ปลายท่ออยู่ซิดกับพื้น มากเก็นไป

มีกลิ่นเหมื่นมาจากคุน้ำ

• เทน้ําลงในลาดน้ําทั้งของตัวเครื่องภายในอาคาร และต้องแน่ใจว่าน้ําทั้งถูกกระบายออกไปยังที่นอกอาคารอย่างลูกต้องเรียบร้อย
• ในกรณีที่ท่อน้ําทั้งที่เชื่อมต่อกับตัวเครื่องอยู่ภายในห้อง ให้ใช้อนวนกันความร้อน หุ้มท่อไว้ให้เรียบร้อย

8 รหัสแสดงความผิดพลาด

การแสดงรหัส	คําอธิบายปัญหา	วิเคราะห์ปัญหา
E1	เซ็นเซอร์ตรวจสอบจับอุณหภูมิท้องเสีย	การเชื่อมต่อชั่วต่อไฟฟ้าชัดข้องเทอร์มิสเตอร์ชัดข้องบอร์ด PCB ชัดข้อง
E2	เซ็นเซอร์ตรวจสอบจับการแลกเปลี่ยนความร้อนเสีย
E4	ชิป EEPROM ของตัวเครื่องภายในอาคารชัดช้อง	ข้อมูลชิป EEPROM ชัดข้องชิป EEPROM ชัดข้องบอร์ด PCB ชัดข้อง
E7	การสื่อสารระหว่างตัวเครื่องภายในอาคารและภายนอกอาคารชัดช้อง	การส่งสัญญาณระหว่างตัวเครื่องภายในอาคารและตัวเครื่องภายนอกอาคารชัดช้องเนื่องจากเชื่อมต่อสายไฟผิดพลาดบอร์ด PCB ชัดช้อง
E14	มอเตอร์พัดลมภายในอาคารทํางานผิดปกติ	การทํางานหยุดตะงกเพราะมีสายไฟขาดอยู่ในมอบเตอร์พัดลมการทํางานหยุดตะงกเพราะมีลวดนําขาดอยู่ในมอบเตอร์พัดลมการตรวจสอบจับผิดพลาดเพราะบอร์ด PCBของตัวเครื่องภายในอาคารชัดช้อง

9 การตรวจสอบการติดตั้ง และการทดสอบการทำงาน

■ ควรอธิบายให้ลูกค้าเข้าใจถึงวิธีการใช้งานเครื่องตามคำแนะนำใน คู่มือการใช้งาน

รายการตรวจสอบสำหรับทดสอบการทำงาน

□ใส่เครื่องหมาย √ ลงในช่อง

□ มีการเกิดก็าซรั่วจากการเชื่อมต่อท่อ?
□ มีการหุ้มฉนวนกันความร้อนในการเชื่อมต่อท่อ?
การเดินสายไฟของตัวเครื่องภายในอาคาร และภายนอกอาคารเช้ากับชั่วต่อสายไฟ เรียบร้อยดี?
การเชื่อมต่อสายไฟของตัวเครื่องภายในอาคาร และตัวเครื่องภายนอกอาคารลูกต้องและแน่นหนา?
การเชื่อมต่อท่อน้ำทั้งมีความปลอดภัย?
การเชื่อมต่อสายดินมีความปลอดภัย?
การติดตั้งตัวเครื่องภายในอาคารมีความปลอดภัย?
□ แรงดันไฟฟ้าของแหล่งจ่ายไฟเป็นใบตามที่กฎหมายกำหนด?
มีเสียงดังรบกวน?
□ หลอดไฟสว่างตามปกติหรือไม่?
□ ระบบการทำความเย็น และการทำความร้อน(เมื่อมีปื้มความร้อน)ทำงานตามปกติ หรือไม่?
การทำงานของเครื่องควบคุมอุณหภูมิห้องเป็นใบตามปกติหรือไม่?

การใช้งานเครื่องปรับอากาศอย่างชาญฉลาด

ตั้งค่าอุณหภูมิห้องอย่างเหมาะสม	อย่าให้มีวัตถุโตๆ ปิดกั้นช่องดูดอากาศเช้า หรือช่องระบายอากาศ
ปิดประตู และหน้าต่างให้มิตชิดระหว่างการใช้งาน	ใช้ฟังก็ชันการตั้งเวลาอย่างมีประสิทธิภาพ
หากจะไม่ใช้งานเครื่องปรับอากาศเป็นเวลานาน ให้ตัดการจ่ายกระแสไฟฟ้าจากสวิตซีไฟหลัก ปิดสวิตซ์	ใช้บานเกล็ดอย่างมีประสิทธิภาพ

รีโมทคอนโทรล

ห้ามใช้น้ํา แต่ให้ใช้ผ้าแห้งในการเช็ด ท่าความสะอาร์โมทตอนโทรศัล ห้ามใช้ น้ํายาเช็ดกระจก หรือผ้าที่มีการชุบสารเคมี

ตัวเครื่องภายในอาคาร

เช็ดเครื่องปรับอากาศโดยใช้ต้าแห้งที่มี เอื้อผ้าปุ่ม สําหรับ craterาสกประเภทที่าจัด ออกยาก ให้ใช้น้ํายา Pastความสะอาดที่มี ตําความเป็นกรด-ต่างที่เป็นกลางละลาย ในน้ําเปล่า น้ําด้ําขูบน้ําปิดพอหมายๆ ก่อนเช็ด Pastความสะอาด และเช็ดข้าถ็ รอบเพื่อเช็ดน้ํายาออกให้หมดเจด

ห้ามใช้สิ่งต่อไปนี้ในการทำความสะอาด

น้ํามันเชื่อเพลิง, น้ํามันเบนซิน, ทันเนอร์ หรือ น้ํายาทำความสะอาด footageให้พื้นผิวของตัวเครื่องเสียหาย

น้ําร้อนที่มีอุณหกุมิส่งกว่า 40°C (104°F) อาจทำให้สิ่ปลี่ยน หรือเลียรูปทรง

การทำความสะอาดแผ่นกรองผู้น

1 กดปุ่ม “SMART” ต้างไว้ 5 วินาที เพื่อให้แผงยกขึ้นเล็กน้อย
2 ใช้มือเปิดแผง และประดองแผงไว้โดยใช้ที่ยืด
3 ถอดแฒ่นกรองผู้นออกมา
4 ทำความสะอาดแผ่นกรองฟุ่น
5 ใส่แผ่นกรองผุ่นกลับเข้าที่เดิม
6 ถอดที่ยืดออก และปิดแผงให้เรียบร้อย
7 กดปุ่ม “SMART” ค้างไว้ จากนั้นแผงจะเคลื่อน ลงด้านล่างเพื่อปิดโดยอัตโนมัติ

Diagram of a hand pressing down on an air conditioner panel with a downward arrow indicating cooling (no text or symbols present)

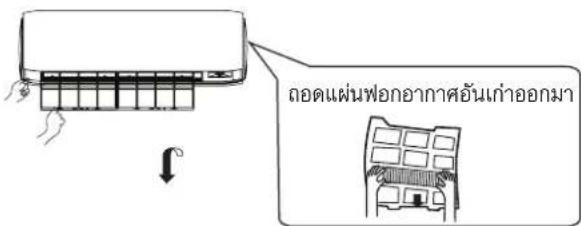

การเปลี่ยนแผ่นฟอกอากาศ

1.เปิดตะแกรงช่องดูตอากาศเช้า กดปัม “SMART” ค้างไว้ 5 วินาที เพื่อให้แพงยกขึ้นเล็กน้อย

2.ตอดแผ่นกรองฝุ่นมาตราฐานออกมา เลื่อนสวัตช์ขึ้นด้านบนเล็กน้อยเพื่อ ปลดล็อกแผ่นกรองฝุ่น จากนั้นจึงค่อยทอดแผ่นกรองออกมา

1. ติดตั้งแผ่นฟอกอากาศอันใหม่ ใส่แผ่นฟอกอากาศเข้าใบในเพรมแผ่นกรองผุ่น ทางด้านขวาและด้านช้าย

4.ติดตั้งแผ่นกรองผุ่นมาตรฐานกลับเข้าไปในเครื่อง (การติดตั้งที่จำเป็น)

ข้อควรทราบ:

หันด้านลีขาวของแผ่นกรอง Photocatalyst ออกด้านนอก และหันด้านลีดําเข้าหาตัวเครื่อง หันด้านลีเขียวของแผ่น กรองฝุ่นยับยังเชื้อแบคทีเรียออกด้านนอก และหันด้านลีขาวเข้าหาตัวเครื่อง

5.ปิดตะแกรงช่องดูดอากาศเข้า

กดปุ่ม “SMART” ค้างไว้ จากนั้นแพงจะเคลื่อนลงต้านล่างเพื่อปิดโดยอัตโนมัติ

หมายเหตุ:

• แผ่นกรอง Photocatalyst ควรนำผากแคดตามเวลาที่กำหนด ลําหรับการใช้งานปกติ ควรนำผาฝั่งแตตทุกๆ 6 เดือน
• แผ่นกรองฝุ่นยับยังเชื้อแบคตีเรียสามารถใช้งานได้เป็นเวลานาน ไม่จำเป็นต้องเปลี่ยน แต่ในช่วงที่ใช้งาน ทานควรดูดฝุ่นออกจากแผ่นกรองโดย ใช้เครื่องดูดฝุ่น หรือเคาะผู้นอกเบาฯ ไม่เช่นนั้นจะส่งผลเสียต่อประสิทธิภาพ การทำงาน
• ควรเก็บรักษาแผ่นกรองฝุ่นยับยั้งเชื้อแบคทีเรียไว้ในที่ที่มีอากาศเย็น และแห้ง หลีกเลี่ยงการสัมผัสกับแสงแตตเป็นเวลานานๆ เมื่อไม่ได้ใช้งาน ไม่เซ่นนั้น ประสิทธิภาพในการยับยั้งเชื้อแบคทีเรียจะลดลง

การติดตั้งและการถอดแผ่นกรองผุ่นละออง

1. การแนะนํากลโก (ส่วนประกอบที่แสดงในภาพเป็นเพียงภาพร่าง โปรดอ้างอิงจากส่วนประกอบของผลิตภัณฑ์จริง)

1. การติดตั้งแผ่นกรองฟุ่นละออง

①

ถอดปลักไฟของเครื่องปรับอากาศ และเปิดแพงต้านหน้า ชั้นด้านบนให้ท่ามุมประมาณ 90 องศา (แพงจะเปิดค้างโดย อัตโนมัติ)

②

Diagram of a cylindrical device with two yellow arrows indicating directional components (no text or symbols)

สอดคลิปต้านบนของแผ่นกรองเข้าไปในร่องต้านบนของแพงยืดและตรวจสอบให้แน่ใจว่าคลิปเข้าล้อคอย่างแน่นหนา

③

Technical line drawing of a mechanical component with yellow and red components, no visible text or symbols

สอดคลิปต้านล่างของแผ่นกรองเข้าใบในร่องด้านล่างของแพงยืดและตรวจสอบให้แน่ใจว่าคลิปเข้าล็อคอย่างแน่นหนา

1. การถอดแผ่นกรองฝุ่นละออง

Technical line drawing of a mechanical component with yellow gauze and red arrow indicating direction (no text or symbols)

ดึงคลิปด้านล่างของแผ่นกรองเพื่อปลดคลิปออกจากร่อง จากนั้นหมุนแล้วดึง แผ่นกรองออกมาไปตามทิศทางที่แสดงในภาพ

หมายเหตุ: ก่อนเกอด และติดตั้งแผ่นกรองฝุ่นละออง เครื่องปรับอากาศจะต้องออกจากโหมด PURIFY (ฟอกอากาศ) และรอประมาณ 5 นาที ก่อนที่จะปิดสวัตซ์เครื่อง และเปลี่ยนแผ่นกรองฝุ่นละออง ห้ามตัดการจ่ายกระแสไฟฟ้าโดยที่ยังไม่ได้ออกจากโหมด PURIFY (ฟอกอากาศ) แล้วเปลี่ยนแผ่นกรองฝุ่นละอองทันที ลําหรับแผ่นกรองฝุ่นละอองด้านขวา ให้ปฏิบัติตามชั้นตอนเดียวกันกับแผ่นกรองฝุ่นละอองด้านช้าย

ข้อควรระวัง

คำเตือน

สำหรับการติดตั้งเครื่องปรับอากาศ โปรดติดต่อตัวแทนจำหน่าย หรือศูนย์บริการ ห้ามพยายามติดตั้งเครื่องปรับอากาศด้วยตัวเอง เพワาะการปฏิบัติงานอย่างไม่ลูกวิธี จะทำให้เกิดไฟฟ้าสถิต, เพลิงใหม่ หรือน้ำร่วไได้

คำเตือน

เมื่อพบความผิดปกติ เช่น กลิ่นเหมีนใหม่ ให้หยุดการใช้งานเครื่องทันที่ และติดต่อศูนย์บริการ ปิดสวิตช์ คําเตือนที่ต้องปฏิบัติตาม	ใช้แหล่งจ่ายไฟสําหรับเครื่องปรับอากาศโดยเฉพาะที่การติดตั้งเซอร์กิตเบรกเกอร์	ตรวจสอบให้นแน่ใจว่ามีการติดตั้งท่อน้ําทั้งอย่างถูกต้องและปลอดภัย คําเตือนที่ต้องปฏิบัติตาม
เซื่อมต่อปลักไฟเข้ากับเต้าเสียบให้แน่นหนา คําเตือนที่ต้องปฏิบัติตาม	ใช้แรงดันไฟฟ้าตามที่กำหนด คําเตือนที่ต้องปฏิบัติตาม	1. ห้ามใช้สายไฟต่อพ่วง หรือเซื่อมต่อสายไฟเพิ่มเติม2. ห้ามติดตั้งในที่ที่เลี่ยงต่อการเกิดกําชร่วงใกล้กับตัวเครื่อง3. ห้ามให้ตัวเครื่องสัมผัสกับโอระเหย หรือโอจากน้ํามันห้าม
ห้ามใช้สายไฟที่ถูกพันไว้ ห้าม	โปรดระมัดระวังอย่าทำให้สายไฟชํารุตเลียหาย ห้าม	ห้ามแหย์วัตถุโตๆ เข้าไปในช่องดูตอากาศเช้าหรือช่องระบายอากาศ ห้าม
ห้ามเริ่ม หรือหยุดการทำงานโดยการถอดปลักไฟ และวิธีการอื่นๆ ที่ไม่เหมาะสม ห้าม	ห้ามปรับช่องลมหันใบทางตัวคนโดยตรงโดยเฉพาะอย่างยิ่ง เด็กทารกหรือผู้สูงอายุ	ห้ามพยาขามช่อมแซม หรือตัดแปลงเครื่องด้วยตัวเอง

ข้อควรระวัง

ท้าม	ค่าเตือน ที่ต้องปฏิบัติตาม	ท้าม	ท้าม
[H5ZS] ท้าม	ท้าม	[7768] ท้าม

การแก้ไขปัญหา

โปรดตรวจสอบตารางต่อไปนี้ก่อนติดต่อ ขอรับบริการ

	ปัญหาที่พบ สาเหตุ หรือจุดตรวจสอบ
การตรวจสอบประสิทธิภาพการทํางานปกติ	ระบบไม่เริ่มทํางานทันที	● เมื่อเครื่องดูกหยุดการทํางาน เครื่องจะยังไม่เริ่มทํางานทันที จนกว่าจะผ่านใบน3 นาที เพื่อเป็นการป้องกันระบบ● เมื่อถอดหรือเซียบปล้๊กไฟ วงจรป้องกันจะทํางานเป็นเวลา 3 นาทีเพื่อป้องกันเครื่องปรับอากาศ
	ได้ยินเสียงระบบ	● ระหว่างที่เครื่องกําลังทํางาน หรือหยุดทํางาน ท่านอาจได้ยืนเลียงคล้ายน้ําไหลในช่วง 2-3 นาทีแทรกหลังจากที่เครื่องเริ่มทํางาน ท่านจะได้ยืนเลียงนี้ชัดซื้น (เลียงนี้เกิดจากการไหลเวียนของสารทําความเย็นในระบบ)● ระหว่างการทํางานของตัวเครื่อง อาจได้ยินเลียงคล้ายกันนี้บางอย่างแตก เลียงนี้เกิดจากการขายตัว หรือการตัดต้องตัวเครื่องเวลาอันเนื่องมาจากเปลี่ยนแปลงของลุณหภูมิ● หากได้ยินเสียงเป้าสมเย็นผ่อนข้างดังขณะที่เครื่องกําลังทํางาน อาจเป็นเพราะแntenกรองฟุ่นสกปรากฏแกนไบไป
	ท่านได้กลืนมาจากตัวเครื่อง	● อาการเช่นนี้เกิดจากการที่ระบบหมุนเวียนกลืนต่างๆจากอากาศภายในห้อง เช่น กลืนของเฟอร์นิเจอร์. สิทาห้อง หรือบุหรี
	มีหมอกทรือไอน้ําออกมาจากตัวเครื่อง	● ระหว่างการทํางานของโหมด COOL (ทําความเย็น) หรือ DRY (ลดความพื้น) ตัวเครื่องภายในอาคารอาจเป่าไอน้ําอยากมา เกิดจากการทําความเย็นแบบทะหันหันของอากาศภายในห้อง
	ในโหมด DRY (ลดความพื้น) ไม่สามารถเปลี่ยนความเร็วหัดลมได้	● ในโหมด DRY (ลดความพื้น) เมื่อลุณหภูมิห้องต่ํากว่าอุณหภูมิที่ตั้งไว้ +2 °C ตัวเครื่องจะทํางานโดยใช้การตั้งค้าความเร็วของพัฒลที่ความเร็วตําเย็นจังหวะ
การตรวจสอบในจุดต่างๆ		● เลียบปลักไฟแล้วหรือไม่?● กระแสไฟฟ้าชัดข้องหรือไม่?● พิวล์ขาดหรือไม่?
	แอรีไม่เอ็น	● แผนกรองฟุ่นสกปรกรหรือไม่? surveysทําความและขาดแผนกรองฟุ่นพุกๆ 15 วัน● มิวัตถุปิตกันช่องตุดอากาศเข้า และช่องระบายอากาศหรือไม่?● มีการตั้งค่าอุณหภูมิอย่างถูกต้องหรือไม่?● มีการเปิตรบะสูหรือหน้าต่างไว้หรือไม่?● มีแสงเตตส่องเข้ามาทางหนักต่างระหว่างการทําความเย็นหรือไม่? (ใช้ผ่าน่าน)● มีแหล่งของความร้อนมากเกินไป หรือมีคนอยู่ในห้องหลายตนเองการทําความเย็นหรือไม่?

ข้อควรระวัง

• ห้ามบิดกั้น หรือปิดคลุมช่องระบายอากาศของเครื่องปรับอากาศ ห้ามเทย่นัว มือเข้าใบในช่องดูดอากาศเช้า/ช่องระบายอากาศ และบานสวิง
• อุปกรณ์ไม่ได้มีวัตถุประสงค์ให้บุคคล (รวมถึงเด็ก) ที่มีข้อจากตําทางร่างกาย ประสาทสัมผัส หรือทางต้านจิตใจ หรือขาดประสบการณ์และความรู้ เว้นแต่ว่า จะได้รับการดูแลหรือมีการให้คำแนะนําอย่างใกล้ชิต โดยผู้ที่มีหน้าที่ดูแลเพื่อ ความปลอดภัย เด็กต้องได้รับการดูแลอย่างใกล้ชิตเพื่อป้องกันไม่ให้เด็กเล่น เครื่องปรับอากาศ

ข้อมูลจำเพาะ

- วงจรของสารทำความเย็นมีการป้องกันการรั่ว

เครื่องปรับอากาศจะทำงานในสภาวะต่อไปนี้

1. ช่วงอุณหภูมิแวดล้อมที่เหมาะสมำหรับการทำงาน:

การทําความเย็น	ในอาคาร	ส่งสุด:D.B/W.B32°C/23°Cชันต่ํา:D.B/W.B21°C/15°C
	นอกอาคาร	ส่งสุด:D.B/W.B46°C/26°Cชันต่ํา:D.B-20°C
การทําความร้อน	ในอาคาร	ส่งสุด:D.B27°Cชันต่ํา:D.B15°C
	นอกอาคาร	ส่งสุด:D.B/W.B24°C/18°Cชันต่ํา:D.B/W.B-7°C/-8°C
	นอกอาคาร(อินเวอร์เตอร์)	ส่งสุด:D.B/W.B24°C/18°Cชันต่ํา:D.B-30°C

1. หากสายไฟช่ํารุดเสียหาย จะต้องทำการเปลี่ยนสายไฟโดยบริษัทผู้ผลิต หรือศุนย์บริการ หรือช่างเทคนิคที่ผ่านการรับรอง
2. หากฟิวล์ของตัวเครื่องภายในอาคารบน PC บอร์ตเกิดขาด ควรเปลี่ยนฟิวล์ โดยใช้ฟิวล์ขนาด T. 3.15A/ 250V หากฟิวล์ของตัวเครื่องภายนอกอาคารเกิดขาด ให้เปลี่ยนฟิวล์โดยใช้ฟิวล์ขนาด T.25A/250V
3. วิธีการเดินสายไฟจะต้องสอดคล้องตามมาตรฐานการเดินสายไฟในแต่ละเขต พันที่
4. หลังการติดตั้ง ปลักไฟควรอยู่ในดำเนื่อนที่สามารถเข้าถึงได้ง่าย
5. ควรกำจัดแบตเตอรี่ที่ใช้งานแล้วอย่างถูกวิธี
6. ไมควรให้เด็ก หรือผู้ที่มีความบกพร่องทางด้านร่างกายใช้งานเครื่องปรับอากาศ โดยไม่มีคนดูแลอย่างใกล้ชิต
7. ควรดูแลเด็กอย่างใกล้ชิดเพื่อไม่ให้เด็กเล่นอุปกรณ์ของเครื่องปรับอากาศ
8. ใช้ปลักไฟ และสายไฟที่มีคุณสมบัติถูกต้องสำหรับตัวเครื่อง
9. ปลักไฟ และสายเชื่อมต่อจะต้องผ่านการรับรองมาตรฐานที่กำหนดไว้ใน ท ้องถิ่น
10. เพื่อป้องกันตัวเครื่อง โปรดปิดสวัตช์เครื่องก่อน และรอย่างน้อย 30 วินาทีจากนั้นจึงค่อยตัดการจ่ายกระแสไฟฟ้า
