EFS 8660-92 - Emhætte GRAM - Gratis brugsanvisning og manual
Find enhedens vejledning gratis EFS 8660-92 GRAM i PDF-format.
| Produkttype | Emhætte til aftræk |
| Mærke | Gram |
| Model | EFS 8660-92 |
| Installationstype | Vægmonteret over kogeplade |
| Monteringshøjde | 650 mm / 450 mm (justerbar pr. aftræk) |
| Luftudtagsdiameter | 120 mm / 150 mm |
| Maks. kanallængde | 4–5 m |
| Strømforsyning | 220–240 V, 50/60 Hz |
| Betjeningstype | Tryksensorer + gestusstyring |
| Blæserhastigheder | 3 hastigheder + Turbo (5 min. begrænsning) |
| Belysning | Uafhængig LED (tænd/sluk via tryk eller gestus) |
| Sluk-timer | 5, 10 eller 15 minutter |
| Driftstilstande | Udsugning (med kanal) eller recirkulation (med kulfilter) |
| Fedtfilter | Aluminiumsnet, vaskbar (månedligt) |
| Kulfilter | Valgfri, udskiftes hver 2. måned |
| Rengøring | Fugtig klud med mildt rengøringsmiddel; ingen skuremidler |
| Sikkerhedsfunktioner | Automatisk slukning hvis flammen spreder sig; varmefølsom |
| Standby-tilstand | Ja, tryksensor til at vække |
| Medfølgende tilbehør | Aluminiumsfedtfilter, kanaladapter (pr. installation) |
| Overholdelse | CE, RoHS, Lavspændingsdirektivet, EMC |
Ofte stillede spørgsmål - EFS 8660-92 GRAM
Brugerspørgsmål om EFS 8660-92 GRAM
0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.
Stil et nyt spørgsmål om dette apparat
Download vejledningen til din Emhætte i PDF-format gratis! Find din vejledning EFS 8660-92 - GRAM og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. EFS 8660-92 af mærket GRAM.
BRUGSANVISNING EFS 8660-92 GRAM
Læs denne brugsanvisning omhyggeligt, før apparatet tages i brug!
KÄYTTÖOPAS - KEITTIÖN LIESITUULETIN FI 26
Du er nu bruger af et køkken-emfang. Dette emfang er designet og produceret specielt med henblik på at opfylde dine forventninger, og det vil bestemt udgøre et passende element i et moderne køkken. Den moderne strukturelle løsning og den nyeste teknologi, der er anvendt ved produktionen af dette emfang, garanterer dets høje effektivitet og gode udseende.
Læs venligst denne brugsanvisning omhyggeligt, før emfanget installeres. Det vil hjælpe dig til at undgå fejltagelse under installationen og ved brug af emfanget.
Vi ønsker, at du bliver meget tilfreds med valget af vores køkken-emfang.
Symboler, der optræder i denne brugsanvisning, har følgende mening:
Vigtig information vedrørende korrekt brug af apparatet og din personlige sikkerhed.
Tip om at bruge apparatet.
Risici som resultat af ukorrekt brug af apparatet. Aktiviteter, der skal udføres af en kvalificeret tekniker.
Information om miljøbeskyttelse.
Dette angiver handlinger, som ikke må udføres af brugeren.
INDHOLDSFORTEGNELSE
VEJLEDNING I SIKKER BRUG 17
INSTALLATION 19
BETJENING OG VEDLIGEHOLDELSE 20
MILJ∅BESKYTTELSE 25
Dette apparat er kun beregnet til husholdningsbrug.
Producenten forbeholder sig ret til at indføre ændringer, som ikke påvirker betjeningen af apparatet.
●Producenten er ikke ansvarlig for skade forårsaget af installation eller brug, som ikke overholder denne brugsanvisning
- Emfanget er designet til at fjerne lugt fra madlavning. Brug ikke emfanget til noget andet formål.
- Tilslut emfanget i udsugningstilstand til en passende ventilationskanal (tilslut IKKE emfanget til en røg- eller luftkanal, som er i brug). Det kræver installation af luftudsugningskanalen ud til det fri. Længden af kanalen (typisk 120 eller 150 mm i diameter) bør ikke overskride 4-5 m. Luftudsugningskanalen er også påkrævet til teleskopiske og indbyggede emfang, der arbejder i recirkulationstilstand.
- Et emfang, der arbejder i recirkulationstilstand, kræver installation af et aktivt kulfilter. I dette tilfælde er installation af udsugningskanal ikke påkrævet, men det anbefales at installere en luftledeplade. (kun skorstens-emfang).
●Emfanget har selv-
stændigt lys og en ud- sugningsventilator, der kan betjenes på et af flere hastighedsniveau- er.
- Afhængigt af type, er emfanget designet til at være permanent fast-gjort på en lodret væg over et gas- eller el-komfur (skorstens- og universal-emfang); i loftet over et gas- eller el-komfur (∅-emfang); på et lodret indbygget mø-bel over et gas- eller el-komfur (teleskop- eller indbyggede emfang). Før installation skal det kontrolleres, at væg-/ loftsstrukturen er stærk nok til at bære emfan-get. Nogle emfang er meget tunge.
- Oplysninger om installationsafstanden over en elektrisk kogeplade kan ses i produktarket med tekniske oplysninger. Hvis gaskomfurets installationsinstruktion angiver en større afstand, skal denne tages i betragtning (fig. 1a/b/c).
- Hav ikke åben ild under emfanget. Når gryderne fjernes fra brænderen, skal den sættes på minimal flamme. Kontroller altid, at flam-
men ikke kommer uden for gryden, da det kan give uønsket energitab og en farlig koncentration af varme.
●Når der steges mad i fedtstof, skal det ske under konstant overvågning, da overophe-det fedtstof nemt an-tændes.
- Tag ledningen ud af stikket på væggen, før filteret renses eller før reparation
- Tekstil-fedtfilteret bør udskiftes, og aluminiumsfilteret bør renses mindst en gang om måneden på grund af den eksisterende brandfare (mættet fedt er meget letantændeligt).
- Hvis der bruges andre ikke-elektriske apparater i samme rum som emfanget (f.eks. ovne med flydende brændstof, gennemstrømsvandvarmere eller vandvarmere med tank) er det nødvendigt at skaffe den nødvendige luftventilation (luftforsyning). Sikker betjening er mulig under samtidig brug af emfanget og udstyr med forbrænding, hvis der, afhængigt af luftforsyningen, opretholdes et
negativt tryk på ikke mere end 0.004 milli-bar inde i rummet, hvor dette udstyr befinder sig (dette punkt gælder ikke, när emfanget bruges som lugtopfanger).
- Læn dig ikke mod em- fanget.
- Emfanget bør regelmæssigt rengøres indvendigt og på de ydre overflader (mindst en gang om måneden). Se kapitlet "Rengøring" i denne brugsanvisning.
●Hvis strømkablet bliver beskadiget, skal det udskiftes med et nyt hos en specialreparatør.
●Vær sikker på, at strømmen til apparatet nemt kan afbrydes, enten ved at trække stikket ud af stikkontakten eller ved at slukke for topols-kontakten.
- Dette apparat er ikke beregnet til brug af personer (herunder børn) med nedsatte fysiske, sansemæssige eller mentale evner, eller som mangler erfaring og viden, med mindre de bliver overvåget eller instrueret i brug af apparatet af en person, der er ansvarlig for de-res sikkerhed.
●Børn skal vejledes for
at sikre, at de ikke leger med apparatet..
- Tjek om den angivne strømstyrke på mærkepladen svarer til den lokale strømstyrke.
- Strømkablet skal udrulles og rettes ud inden installationen.
- Advarsel! Emballagen (polyetylenposer, små stykker polysterenskum osv.) skal holdes væk fra børn under udpakningen.
- BEMÆRK: Før emfanget sluttes til strømfor-syningen, skal det altid kontrolleres, at strøm-kablet er korrekt in-stalleret og ikke sidder i klemme i apparatet. Det anbefales at kon-trollere, at emfanget fungerer korrekt før in-stallationen.
INSTALLATION
Installation
Trinvis installation af apparatet er vist på fig. 3...
Indstilling af luftudsugningstilstand for emfanget
I luftudsugningstilstanden bliver luften ledt ud i det fri via en speciel kanal. Ved denne indstilling skal kulfiltrene fjernes. Emfanget skal forbindes til den åbning, der leder luften ud i det fri, ved hjælp af en stiv eller fleksibel kanal, der er 120 mm i diameter, som kan købes i en forretning med installationsmaterialer.
En kvalificeret installatør bør foretage tilslutningen.
Indstilling med aktivt kulfilter
Ved dette valg bliver filtreret luft ledt tilbage i rummet gennem hullerne i den øverste skorsten.
Hvis du installerer et aktivt kulfilter, kan emfanget benyttes til recirkulation. I det tilfælde er det ikke nødvendigt at installere et aftræksrør.
BETJENING
Betjening af emhætte
Apparatet betjenes med håndbevægelser:
- Bevægelsessensorer til styring af ventilatorhastighed
Betjeningspanelet er udstyret med berørings- sensorer: Betjeningsfunktionerne er beskrevet i det følgende:
3- Sensor til off-timer
4- Sensor til reduktion af ventilatorhastighed
5- Sensor til øgning af ventilatorhastighed
6- Display
7- Bevægelsessensor til at tænde/slukke
8- Sensor til lysbetjening
9- Stand by-sensor
Når du slutter strøm til dit apparat, vil blive vist på displayet i en brøkdel af et sekund, og displayet vil derefter slukke. Kun bevægelsessensoren vil være oplyst på betjeningspanelet. Berør for at aktivere apparatet — piktogrammet vil lyse op
- Lav hastighed (1). Brug denne hastighed, när der tilberedes små mængder mad med kun lidt røg.
- Medium hastigheder (2 og 3). Brug denne hastighed, når der tilberedes flere retter samtidigt med moderat mængde damp.
- Turbo ( ) Ê brug denne hastighed, når der stèges eller grilles med store mængder røg.
Brug sensorerne + og til at øge eller reducere ventilatorhastigheden.
Bemærk: Turbohastigheden er kun aktiv i 5 minutter (prikken på displayet blinker), hvorefter ventilatorhastigheden vil blive reduceret. Turbohastigheden er tidsbegrænset. Ved at aktivere turbohastigheden gentagne gange, kan den bruges op til maks. 30 minutter (inklusive slukkede intervaller, der er kortere end 5 minutter). Herefter vil turbohastigheden ikke være tilgængelig i de næste 30 minutter — i denne periode er 3 den maksimale ventilatorhastighed.
Ventilatoren slukkes ved at berøre - gentagne gange, indtil ventilatorhastigheden er reduceret til nul .eller ved berøring af .
Berør ✦ kortvarigt for at tænde lyset. Berør rigen for at slukke lyset. Lyset arbejder uafhængigt af tænd/sluk-sensoren.
Off-timer
Brug off-timeren til at slukke emhætten efter en angiven tid. Brug off-timeren til at fjerne dampen fra luften efter madlavning. Off-timeren kan indstilles til 5, 10 eller 15 minutter. Berør ð for at aktivere off-timeren når som helst. Sensoren vil blinke, og på displayet vises . Brug nu sensorerne og til at vælge off-timer-forsinkelse:
| Indikation på displayet Forsinkelsestid [min] | |
| 8 | 15 |
| 8 | 10 |
| 8 | 5 |
Berør ⓣ for at bekræfte din off-timer-indstilling (i henhold til ovenstående tabel). En blinkende prik vil komme til syne ved ventilatorhastighed på displayet, og sensoren Ⓛ vil blinke. Berør ⓣ for at deaktivere off-timeren når som helst — prikken ved ventilatorhastighed og Ⓞ vil holde op med at blinke.
Bevægelsesbetjening
Når du slutter strøm til apparatet, er bevægelsesbetjeningen aktiv, og indikatoren er tændt. Berør for at afbryde bevægelsesbetjening. Berør for at genaktivere bevægelsesbetjening.
Du kan bruge bevægelser til at styre ventilatorhastighed og lys. Når bevægelsesbetjeningen er aktiv, kan du desuden betjene apparatet med berøringssensorerne.
Bevægelsesbetjeningen virker korrekt, når du bevæger din åbne hånd ca. 5 cm hen over betjeningspanelets overflade.
Bemærk: Afhængigt af hvilken funktion, du ønsker at aktivere, skal du bevæge din hånd nær sensorerne (fig. 4, nr. 1 eller fig. 4, nr. 2). De områder, du skal bevæge hånden hen over, er markeret på figurerne under denne vejledning.
Når aktivering af en bestemt funktion (f.eks. turbohastighed) kræver flere håndbevægelser, skal du tage hånden væk fra betjeningspanelet før næste bevægelse for at undgå at aktivere bevægelsessensorerne. Håndbevægelserne må ikke være for hurtige. Det er bedst, hvis en enkelt håndbevægelse tager ca. 1 sekund.

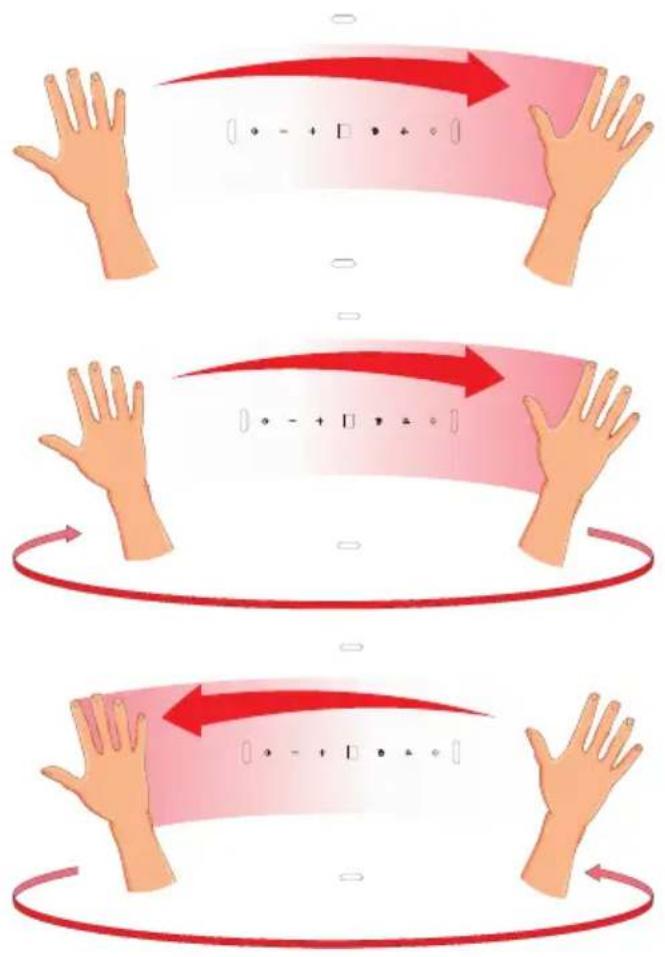

Aktiver apparatet ved at bevæge hånden fra venstre til højre. Displayet vil vise ☐
Tænd ventilatoren, eller øg ventilatorhastigheden ved at bevæge hånden fra venstre til højre flere gange i standby-tilstand. Displayet vil vise den aktuelle ventilatorhastighed efter hver håndbevægelse.
Sluk ventilatoren eller reducer ventilatorhastigheden ved at bevæge hånden fra højre til venstre flere gange i stand-by-tilstand, indtil displayet viser. Bevæg hånden en gang mere, og apparatet vil slukke (bevægelsesbetjening er stadig aktiv)

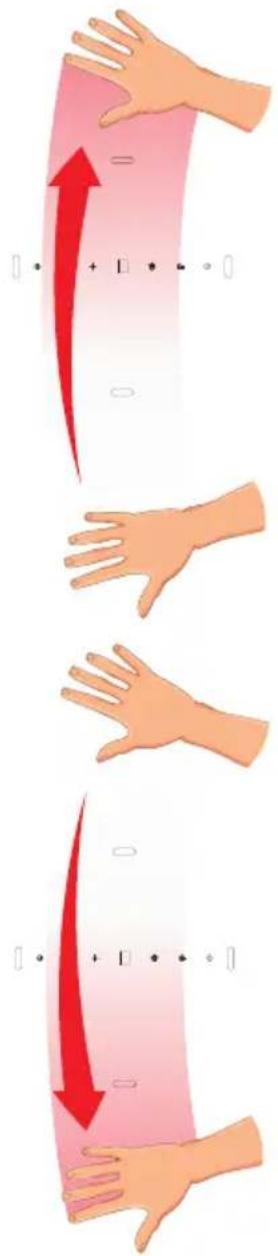

Bevæg hånden nedefra og opefter for at tænde lyset
Bevæg hånden oppefra og nedefter for at slukke lyset
BETJENING OG VEDLIGEHOLDELSE
Vedligeholdelse
Regelmæssig vedligeholdelse og rengøring af apparatet vil sikre fejlfri betjening og hjælpe med til at forlænge apparatets levetid. Vær opmærksom på at udskifte fedt- og kulfiltre i henhold til brugsanvisningen.
Aluminiumsfedtfilter
Rengøring
Ved almindelig brug af emfanget bør aluminiums-fedtfilteret rengøres hver måned i en opvaskema-skine eller i hånden ved brug af en mild sæbe eller flydende opvaskemiddel.
Udskiftning:
Udtagelse af aluminiumsfedtfilteret vises på fig. 5.
I visse modeller bruges et akrylfilter. Dette filter bør udskiftes mindst en gang hver anden måned eller oftere, hvis apparatet bruges intensivt.
Kulfilter (kun recirkulationsversionen)
Betjening – Kulfiltre kan kun bruges, når emfanget ikke er forbundet til nogen anden ventilationskanal. Filtre med aktivt kul kan absorbere lugt, indtil de er mættede. De kan ikke vaskes eller fornyes og bør udskiftes mindst hver anden måned eller oftere i tilfælde af intensiv brug.
Udskiftning:
Udtagelse af kulfilteret vises på fig. 6.
Rengøring
Normal rengøring af emfanget:
- Brug ikke en gennemblødt klud, svamp eller vandstråle.
- Brug ikke opløsningsmidler eller alkohol, da de kan misfarve lakerede overflader.
- Brug ikke kaustiske midler, især ved rengøring af rustfrit stål.
- Brug ikke en grov eller slibende klud.
Det anbefales at bruge en fugtig klud og et neutralt rengøringsmiddel.
Aluminiumsfiltrene kan vaskes i opvaskemaskinen. Farven på aluminiumsfiltrene kan ændre sig efter gentagen vask. Dette er normalt, og det er ikke nødvendigt at udskifte filtrene.
GENBRUG AF EMBALLAGEN
Vores emballage er fremstillet af miljøvenlige materialer, som kan genbruges:
- Den ydre emballage er fremstillet af pap/folie
- Den CFC-frie form af polystyrenskum (PS)
● Folie og poser af polyethylen (PE)
BORTSKAFFELSE AF UDSTYR
Hvis apparatet ikke længere bruges, klippes strø mkablet af det brugte udstyr før kassering. Vi anbefaler også, at apparatet låses eller gøres ubrugeligt, så det ikke udgør nogen fare for børn, mens det opbevares til kassering. Dette apparat er mærket med symbolet med en overkrydset affaldscontainer i overensstemmelse med det europæiske direktiv 2002/96/EC. Denne mærkning indikerer, at
udstyret ikke må opbevares sammen med andet husholdningsaffald, efter at det har været i brug. Brugeren er forpligtet til at indlevere apparatet på et indsamlingssted for affald, der angives af de lokale myndigheder. De lokale indsamlingssteder for affald, forretninger og fælles enheder udgør et passende system, som muliggør bortskaffelse af udstyret.
Korrekt håndtering af brugt elektrisk og elektronisk udstyr samt alle farlige stoffer, der indeholdes heri, er vital for at undgå at skade det lokale naturmiljø. Derfor skal bortskaffelse af disse produkter altid ske ansvarligt og med omhu.
Producentdeklaration
Producenten erklærer herved, at dette produkt lever op til kravene i følgende europæiske direktiver:
• Lavspændingsdirektivet 2014/35/UE
- Direktivet vedr. elektromagnetisk kompatibilitet (EMC) 2014/30/UE
• ErP-direktivet 2009/125/ÜE
• Direktivet RoHS 2011/65/UE
og er således mærket med symbolet og er forsynet med en overholdelsesdeklaration, der stilles til rådighed for markedsregulatorer.
