BRUGSANVISNING PE320QK ACER

Alle rettigheder forbeholdt.

Brugervejledning til LCD-skærm fra Acer

Originaludgave: 4/2017

Der foretages muligvis regelmæssige ændringer i oplysningerne i denne udgivelsen, uden forpligtelse til at meddele nogen personer om sådanne revisioner eller ændringer. Sådanne ændringer indarbejdes i nye udgaver af denne brugervejledning eller i supplerende dokumenter og publikationer. Dette selskab fremsætter ingen erklæringer eller garantier, hverken direkte eller indirekte, med hensyn til indholdet heraf, og frasiger sig specifikt underforståede garantier for salgbarhed eller egnethed til et bestemt formål.

Skriv modelnummeret, serienummeret, købsdatoen og forhandleroplysningerne ned i feltet nedenfor. Serie- og modelnummer står på etiketten, der sidder på din computer. Al korrespondance vedrørende din enhed skal omfatte serie- og modelnummeret, samt købsoplysningerne.

Ingen dele af denne publikation må reproduceres, gemmes i et søgesystem, eller på nogen måde eller i nogen form overføres, hverken elektronisk, mekanisk, via fotokopi, optagelse eller på nogen anden måde, uden forudgående skriftlig tilladelse fra Acer Incorporated.

Brugervejledning til LCD-skærm fra Acer

Modelnummer:

Serienummer:

Købsdato:

Forhandler:

Acer og Acer-logoet er registrerede varemærker tilhørende Acer Incorporated. Andre virksomheders navne eller varemærker, der bruges heri er kun til identifikation og tilhører deres respektive virksomheder.

Sikkerhedsinstruktioner

Læs disse instruktioner omhyggeligt. Behold dette dokument til senere reference.

Følg alle advarsler og instruktioner, der står på produktet.

Særlige bemærkninger om LCD-skærme

Følgende er normalt på LCD-skærme, og er ikke en fejl.

• I fluorescerende lys kan skærmen flimre ved første brug. Sluk og tænd på tænd/slukknappen, for at få flimmeret til at gå forsvinde.
• Lysstyrken på skærmen kan være lidt ujævn, afhængigt af mønsteret på skrivebordet.
• LCD-skærmen har 99,99% eller flere effektive pixel. Der kan være pletter på 0,01% eller mindre, såsom en manglende pixel eller en pixel, der er tændt hele tiden.
• Måden hvorpå LCD-skærme fremstilles, gør at et efterbillede af det forrige skæmbillede fortsat kan ses på skærmen, når billedet skiftes, hvis billedet har været på skærmen i flere timer. I dette tilfælde går billedet langsomt væk, ved regelmæssigt at skifte billede, eller slukke for skærmen i et par timer.

Sådan rengøres din skærm

Følg disse retningslinjer nøje, når skærmens rengøres:

• Træk altid stikket ud af stikkontakten før rengøring.
• Brug en blød klud til at tørre skærmen og kabinettets forside og sider af.

Adgangsforhold

Sørg for at stikkontakten er let tilgængelig og så tæt på brugeren af udstyret, som muligt. Når udstyret skal strømafbrydes, skal du sørge for at trække stikket ud af stikkontakten.

• Skru gradvist op for lydstyrken, indtil du kan høre det klart og behageligt og uden forvrængning.
• Når du har indstillet lydstyrken, må du ikke skrue op for den, selvom din hørelse har vænnet sig til lydstyrken.
• Undgå, at lytte til musik på en høj lydstyrke i længere tid.
• Undgå, at skrue op for lydstyrken, hvis der er megen støj omkring dig.
• Skru ned for lydstyrken, hvis du ikke kan høre folk tale i nærheden af dig.

Advarsel

• Dette produkt må ikke bruges i nærheden af vand.

• Produktet må ikke placeres på en ustabil vogn, stativ eller bord. Hvis produktet falder ned, kan det blive alvorligt beskadiget.

• Rillerne og åbningerne er beregnet til ventilation, så produktet kan køre pålideligt og ikke overopheder. Disse åbninger må ikke blokeres eller tildækkes. Åbningerne må aldrig blokeres ved at placere produktet på en seng, sofa, tæppe eller andre lignende overflader. Dette produkt må aldrig placeres i nærheden af eller over på en radiator eller et varmeapparat eller i en indbygget installation, hvor der ikke er ordentlig ventilation.

• Der må aldrig stikkes nogen former for genstande ind i åbningerne på kabinettet, da de kan berøre farlige spændingspunkter eller kortslutte dele, som kan føre til brand eller elektrisk stød. Undgå, at spilde væske af nogen art på eller ind i produktet.
• For at undgå beskadigelse af interne dele og for at forhindre væskeudslip fra batteriet, må produktet ikke stilles på en vibrerende overflade.
• Produktet må aldrig bruges under sportsudøvelse, træning eller i lignende vibrerende situationer, da dette sandsynligvis vil føre til uventet kortslutninger eller beskadigelse af indvendige dele.

Brug af elektrisk strøm

• Dette produkt skal strømforsynes i henhold til strømoplysningerne på etiketten. Hvis du ikke er sikker på hvilken slags strøm du bruger, skal du kontakte din forhandler eller dit elselskab.
• Der må ikke stå noget på ledningen. Produktet må ikke placeres på et sted, hvor folk kan træde på ledningen.
• Hvis der bruges en forlængerledning med dette produkt, skal du sørge for at den samlede ampereværdi af alt udstyret, der er tilsluttet forlængerledningen, ikke er mere end hvad forlængerledningen kan holde til. Sørg også for, at den samlede værdi af alle produkterne, der er tilsluttet stikkontakten, ikke er mere end hvad sikringen kan holde til.
• Undgå, at overbelaste en stikkontakt, stikdåse eller stikforbindelse ved at tilslutte for mange enheder. Den samlede belastning på systemet må ikke være mere end 80% af hvad kredsløbet kan holde til. Hvis der bruges en stikdåse, må belastningen ikke være mere end 80% af hvad stikdåsen kan holde til.
• Ledningen på dette produkt er udstyret med et tre-benet stik med et jordstik. Stikket passer kun i en jordforbundet stikkontakt. Sørg for at stikkontakten er jordforbundet, inden du sætter stikket i. Stikket på ikke sættes i en ikke-jordforbundet stikkontakt. Kontakt din elektriker for yderligere oplysninger.

Advarsel!

Det jordforbundne stikben er sikkerhedsfunktion. Hvis der bruges en stikkontakt, som ikke er jordforbundet, kan det føre til elektrisk stød og/eller skade.

Bemærk:

Det jordforbundne stikben beskytter også mod uventet støj fra nærliggende elektriske enheder, som kan forstyrre dette produkt.

- Produktet må kun strømforsynes med den medfølgende ledning. Hvis ledningen skal skiftes, skal du sørge for at den skiftes med en ledning, der overholder følgende krav:En aftagelig slags, UL-godkendt/CSA-certificeret, type SPT-2, minimum kapacitet på 7A 125V, VDE-godkendt eller tilsvarende, højst 4,6 meter lang.

Reparation af produktet

Du må ikke selv forsøge at reparere dette produkt. Hvis kabinettet åbnes eller tages af, kan det udsætte dig for farlige spændingspunkter eller andre risici. Al reparation skal udføres af kvalificeret servicepersonale.

• Ledningen eller stikket er beskadiget, revnet eller flosset
  • Væske er blevet spildt i produktet
• Produktet er blevet udsat for regn eller vand
• Produktet har været tabt, eller hvis kabinettet er blevet beskadiget
• Produktet udviser en tydelig ændring i ydeevne, der viser at det skal repareres
• Produktet ikke virker normalt, selvom vejledningerne i brugsanvisningen følges

Bemærk:

Juster kun kontrolelementerne, der er omtalt i brugervejledningen, da forkert justering af andre kontrolelementer kan føre til skader, og gendannelse af produktet vil ofte kræve omfattende arbejde af en kvalificeret tekniker.

Potentielt eksplosive omgivelser

Apparatet skal slukkes i områder med en potentielt eksplosiv atmosfære, og alle skilte og instruktioner skal adlydes. Potentielt eksplosive omgivelser er bl.a. områder, hvor man normalt rådes til at slukke ens køretøj. Gnister i sådanne områder kan føre til en eksplosion eller brand, som kan ende med personskade eller dødsfald. Apparatet skal slukkes i nærheden af brændstofdepoter, opbevarings- og distributionsområder, kemiske anlæg og steder hvor der sprænges. Områder med en potentielt eksplosiv atmosfære er ofte, men ikke altid, skiltet. De omfatter nedre dæk på skibe, kemisk overførsels- eller opbevaringsfaciliteter, køretøjer, der flydende gas (såsom propan eller butan) køretøjer og områder, hvor luften indeholder kemikalier eller forskellige partikler, såsom korn, støv eller metalpulvere.

Yderligere sikkerhedsoplysninger

Dit apparat og ekstraudstyr indeholder muligvis små dele. Sørg for at holde dem utilgængeligt for små børn.

Oplysninger om genbrug af IT-udstyr

Acer er stærkt engageret i miljøbeskyttelse og genbrug - i form af genanvendelse og bortskaffelse af brugt udstyr - er en af virksomhedens topprioriteter, for at minimere belastningenafmiljøet.

Vi på Acer er meget bevidste om, hvordan vores industri påvirker miljøet, og vi bestræber os på at udvikle og bruge de bedste procedurer til at formindske vores produkters påvirkning af miljøet.

For mere information og hjælp til genbrug, bedes du venligst gå på denne hjemmeside:

Gå på www.acer-group.com for yderligere oplysninger om fordelene ved og funktionerne på vores andre produkter.

Instruktioner om bortskaffelse

Dette elektroniske apparat må ikke smide i skraldespanden, når det skal bortskaffes. For at minimere forurening og opnå den bedste miljøbeskyttelse, skal apparatet sendes til genbrug. Du kan læse mere om reglerne for elektrisk og elektronisk affald (WEEE) på http://www.acer-group.com/public/Sustainability/sustainability01.htm

Erklæring om pixels på LCD-skærme

LCD-skærmen er produceret med høj præcision. Ikke desto mindre kan nogle pixel af og til være defekte, så den enten vises som sorte eller røde prikker. Dette påvirker ikke det optagede billede, og er ikke en fejl.

Strømstyringserklæringen skal være som stående nedenfor.

• Sæt skærmen i dvale efter 5 minutter uden brugeraktivitet.
• For at tænde skærmen, när den er på Active Off (Aktiv Fra), skal du flytte musen eller trykke på en tast på tastaturet.

Tips og oplysninger til behagelig brug

Computerbrugere kan få anstrengte øjne og hovedpine efter længere tids brug. Brugere kan også få fysiske skader efter mange timers arbejde foran en computer. Lange arbejdstider, dårlig kropsholdning, dårlige arbejdsvaner, stress, utilstrækkelige arbejdsforhold, personlig sundhed og andre faktorer øger i høj grad risikoen for fysiske skader.

Forkert computerbrug kan føre til karpaltunnelsyndrom, senebetændelse, seneskedehindebetændelse eller andre muskel- og knoglelidelser. Følgende symptomer kan forekomme i hænder, håndled, arme, skuldre, nakke eller ryg:

• Følelsesløshed, eller en brændende eller prikkende fornemmelse
• Irritation eller ømhed
• Smerter, hævelse eller dunkende
  • Stivhed eller trykken
• Kulde eller svaghed

Hvis du har disse symptomer, eller anden tilbagevendende eller vedvarende ubehag og/eller smerter, som er relateret til brug af computeren, bedes du kontakte din læge og oplyse den passende afdeling på din arbejdsplads.

Følgende afsnit indeholder tip til mere behageligt brug af computeren.

Sådan finder du din komfortzone

Du kan finde din komfortzone ved at justere skærmens synsvinkel med en fodstøtte, eller hæv din siddehøjde indtil du sidder behageligt. Overhold følgende tips:

• Undgå, at være i den samme stilling i længere tid
• Undgå, at læne dig for meget frem eller tilbage
• Stå op og gå rundt regelmæssigt, så dine benmuskler belasted mindre.

Pas på dit syn.

Mange timer foran skærmen, forkerte briller eller kontaktlinser, blænding, overbelyst værelse, skærme med dårlig fokus, meget små skrifttyper og lav kontrast, kan alle belaste dine øjne. I følgende afsnit finder du forslag til, hvordan man kan mindske belastning af øjnene.

∅jne

• Hvil regelmæssigt dine øjne.
• Giv regelmæssigt dine øjne en pause, ved at kigge væk fra skærmen og fokusere på et bestemt punkt.
• Blink ofte, så øjnene ikke bliver tørre.

Skærm

• Hold din skærm ren.
• Hovedet skal være lidt over skærmens øverste kant, så dine øjne pege lidt nedad når du kikker midt på af skærmen.
• Juster skærmens lysstyrke og/eller kontrast til et komfortabelt niveau, så teksten bedre kan læses og grafikken er tydelig.

- Eliminer lysskær og refleksioner ved at:

• Placere skærmen på en sådan måde, at siden vender mod vinduet eller andre lyskilder
• Minimere lyset i rummet, evt. med gardiner eller persienner
• Bruge en arbejdslampe
  • Ændre skærmens synsvinkel
• Bruge et blænding-filter
• Bruge et skærm-visir, såsom et stykke pap der stikker ud fra skærmens øverste forkant

- Undgå, at justere skærmen til en akavet synsvinkel.

- Undgå, at kikke på skarpe lyskilder i længere tid, såsom åbne vinduer.

Sådan udvikler du gode arbejdsvaner

Ved at udvikle følgende arbejdsvaner, gør du dit computerbrug mere afslappende og produktiv:

• Tag korte pauser, regelmæssigt og ofte.
• Lav strækøvelser.
• Indånd frisk luft så ofte som muligt.
• Dyrk regelmæssig motion og oprethold en sund krop.

Sikkerhedsinstruktioner....ii

Særlige bemærkninger om LCD-skærme....ii

Sådan rengøres din skærm....ii

Adgangsforhold ....ii

Reparation af produktet......iii

Potentielt eksplosive omgivelser ....iv

Yderligere sikkerhedsoplysninger....iv

Oplysninger om genbrug af IT-udstyr......iv

Instruktioner om bortskaffelse....iv

Erklæring om pixels på LCD-skærme....v

Tips og oplysninger til behagelig brug......v

Sådan finder du din komfortzone......v

Pas på dit syn....v

Sådan udvikler du gode arbejdsvaner......vi

Udpakning....1

Sådan justeres skærmen....2

Højdeindstilling....2

Hældning....2

Drejning....3

Skærm-pivot....3

Montering af skyggeskærmen.... 4

Introduktion af skærmen 7

Set forfra 7

Sådan tilsluttes kablerne 8

Sådan bruges genvejsmenuen....13

Hovedside 13

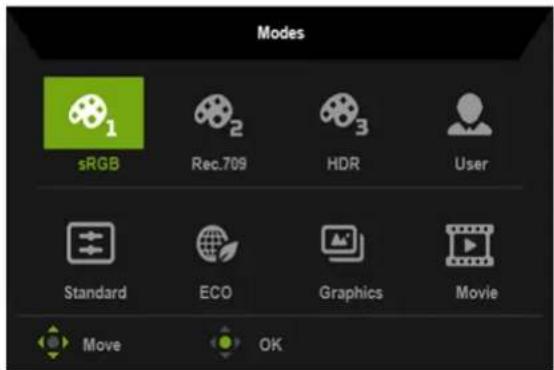

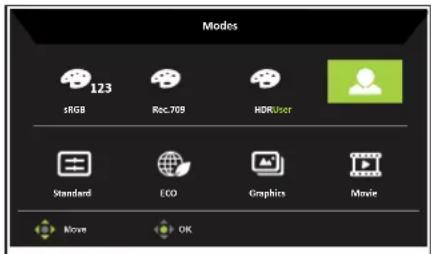

Genvejsknap 1 (standard: Modes (Indstillinger)).... 13

Genvejsknap 2 (standard: Brightness (Lysstyrke))...... 13

Genvejsknap3 (Valg af indgang) 14

Hovedmenu 14

Fejlsøgning 22

Udpakning

LCD-skærm Startvejledning

HDMI-kabel (valgfrit)

DP-kabel (valgfrit)

Pakke med skyggeskærm

Sådan justeres skærmen

• For at opnå den optimale synsvinkel, anbefaler vi at du kikker på hele skærmen, hvorefter du kan justere skærmen til den vinkel, som er mest behagelig for dig.
• Hold på stativet, så skærmen ikke vælter, når du justerer dens vinkel.
• Skærmen kan vippes fra +20° til -5°, og den kan drejes 20° fra venstre og højre. Skærmens højde kan også justeres inden for +/- 115 mm.

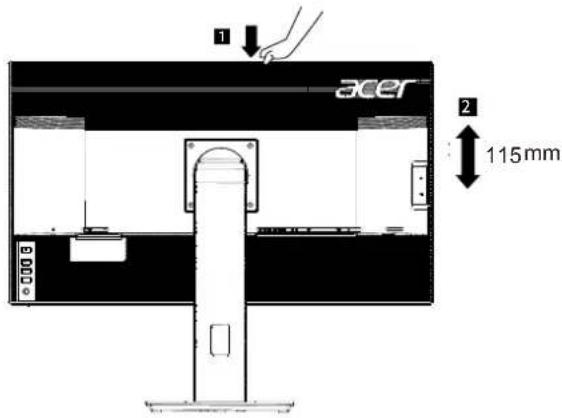

Højdeindstilling

Skærmens højde skal justeres, når du har trykke oven på skærmen.

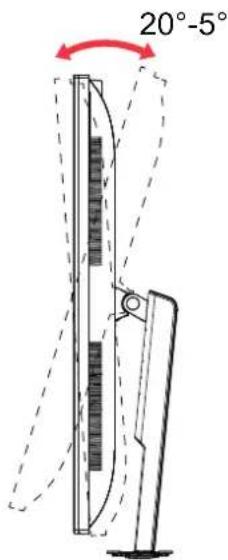

Hældning

20°-5°

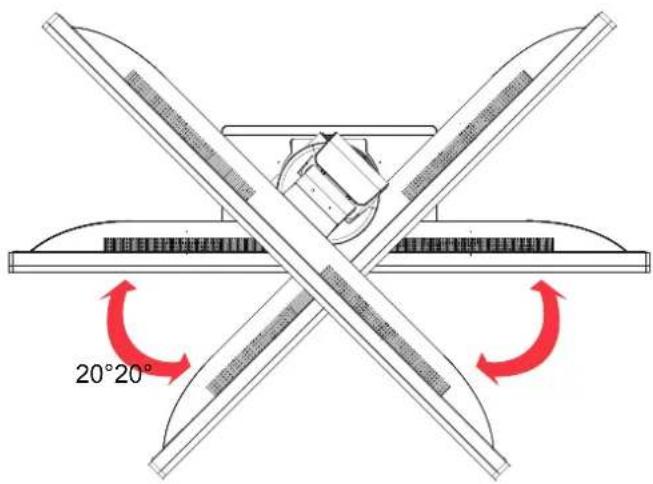

Drejning

20°20°

Skærm-pivot

1. Løft skærmen til dens højeste indstilling.
2. Hæld skærmen til den maksimale vinkel.
3. Drej skærmen med uret til den ønskede vinkel.

Advarsel:

Undgå, at dreje drejetappen, hvis beslaget sidder på skærmen.

1

115mm

2

3

90°-90°

4

90° ① ②

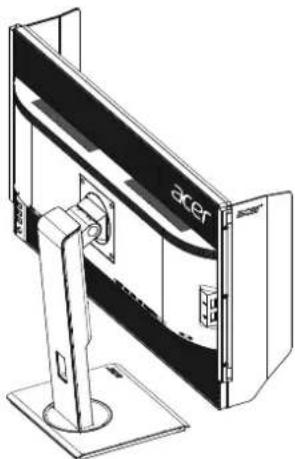

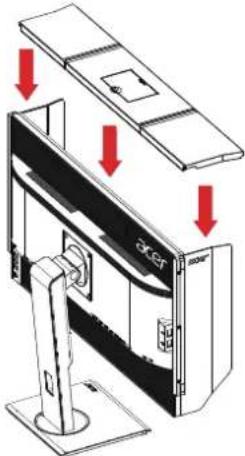

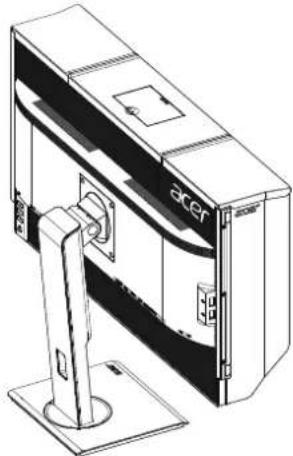

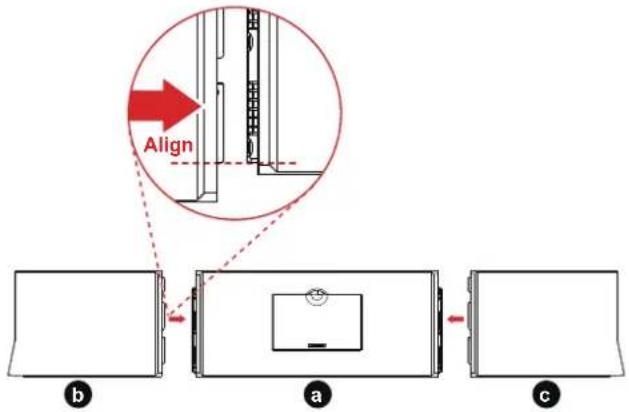

Montering af skyggeskærmen

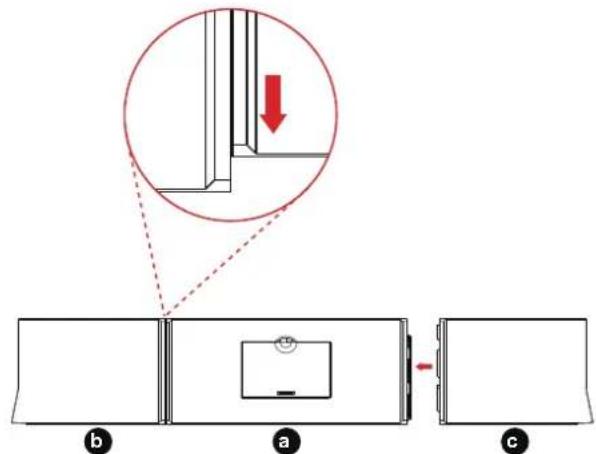

1. Læg beslaget til Ⓞ skyggeskærmen ned. Sørg for at låses på bunden af Ⓥ skyggeskærmen passer med krogene på skærmbeslaget Ⓚ (billede 1).

Align b a c

1. Lås låses ved at trykke dem i pilens retning, som vist på billede 2, indtil krogene er låst ordentligt på plads. Gentag den samme procedure på den anden side af skærmen (billede 2)

1. Toppen af skyggeskærmen er nu sat på.

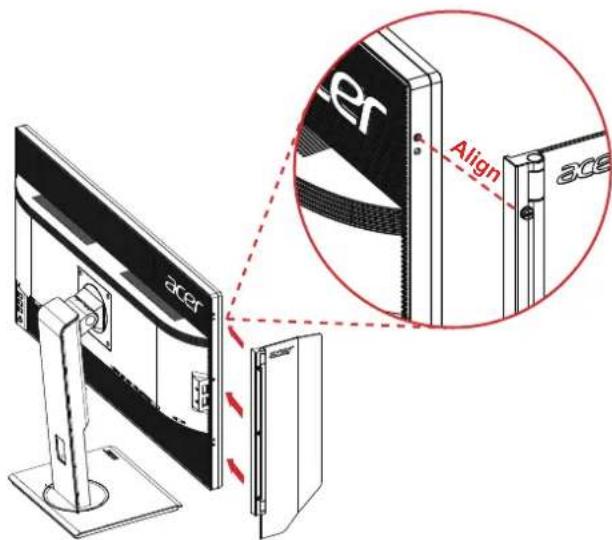

1. Sørg for, at skruehullerne på siden af skærmen passer.

acer Align acer

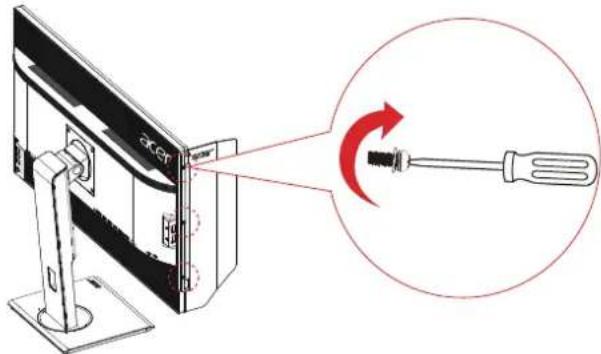

1. Brug en skruetrækker eller en mønt til at fastspænde skruen, og derved spænde lågen fast på hovedet.

1. Gentag den samme proces, for at fastgøre lågen på den anden side.

1. Pyt den øverste del af skærmen ned, og spænd den fast på hovedet.

1. Skyggeskærmen er nu sat på.

* Sådan åbnes den lille låge foroven

1. Brug din fingre til at trykke opad under låget.
2. Tryk den lille låge til siden, som vist på billedet.

• Tænder og slukker skærmen.

• Tænd ----Blå
- Standby eller strømbesparende ----Gul

2. / Fbnionsknap

• Trykkes, for at åbne forsiden. Trykkes igen, for at vælge funktionen til genvejsknap 1.
• Når funktionsmenuen er åben, skal du trykke på denne knap for at se grundlæggende oplysninger om din skærm og aktuelle indgange. Her kan du også nulstille de brugerdefinerede farveindstillinger til fabriksindstillingerne.

3. / Funktionsknap

• Trykkes, for at åbne forsiden. Trykkes igen, for at vælge funktionen til genveisknap 2.
• Når funktionsmenuen er åben, skal du trykke på denne knap for, at vælge enten scene- eller spillefunktionen.

• Trykkes, for at åbne forsiden. Trykkes igen, for at vælge indgangskilden.
• Når funktionsmenuen er åben, lukkes skæmmenuen med denne knap.

5. / Rønkonsknap

• Trykkes, for at åbne forsiden. Trykkes igen, for at åbne efterfølgende funktion i funktionsmenuen.
• Knappen på bagsiden af skærmen, virker som et joystick. For at flytte markøren, skal du blot trykke knappen i en af de fire forskellige retninger.
• Tryk på knappen, for at vælge det ønskede menupunkt.

Bemærk: Grøn betyder klar. Hvis punktet er gråt, kan det ikke indstilles.

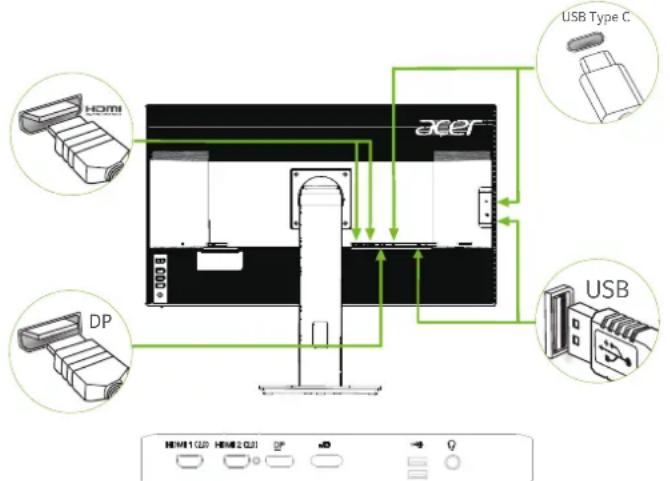

Sådan tilsluttes kablerne

For at opsætte skærmen på dit vært-system, skal du følgende de nedenstående trin:

1. Sluk computeren, og træk stikket ud af stikkontakten.

2. Slut signalkablet til et af indgangsstikkene DP (ekstraudstyr) og/eller HDMI (ekstraudstyr) på skærmen, og til et af udgangsstikkene DP (ekstraudstyr) og/eller HDMI (ekstraudstyr) på grafikkortet på computeren. Spænd derefter skruerne på signalkablets stik.

3. USB 3.1 Type C-C Cable(Optional, USB Type C-C input models only) Connect one end of the USB 3.1 Type C-C cable (optional) to your computer and connect the other end to your electric devices.

4. Sæt ledningen i strømstikket bag på skærmen.

5. Slut ledningerne fra din computer og din skærm til en nærliggende stikkontakt.

USB Type C HDMI DCB HDMI 2 Q31 DP acer USB HDMI 1 Q20 HMI 2 Q31

Bemærk:

Lydudgangen er kun for modeller med lydudgang. Der henvises til brugervejledningen for yderligere oplysninger.

FreeSync (HDMI/DP):

Med FreeSync kan en understøttet grafikkilde løbende indstille skærmens opdateringshastighed i henhold til den typiske billedhastighed, hvilket er strømbesparende og giver et flimmerfri billede næsten ud forsinkelser.

• Sørg for, at strømkablet du bruger passer med strømtypen i dit område.
• Skærmen har en universel strømforsyning, så den kan bruges både med 100/120V AC og 220/240 V AC. Ingen bruger-justering er påkrævet.
• Forbind den ene ende af strømkablet til adapteren, og de anden enden til en stikkontakt.
  • Enheder, der bruger 120V AC:
• Her skal du bruge et UL-godkendt kabel med SVT-ledning og stik, der er beregnet til 10 A/125 V.
  • Enheder, der bruger 220/240V AC:
• Brug et kabel med en H05VV-F-ledning og stik, der er beregnet til 10 A/250V. Kablet skal have de passende sikkerhedsgodkendelser i landet, hvor udstyret bruges.

Energibesparing

Skærmen sættes i strømbesparingsfunktionen af styresignalet fra styrenheden, og vises med en gul lysindikator.

Skærmen bliver i strømbesparingsfunktionen indtil den modtager et styresignal, eller indtil tastaturet eller musen bruges. Det tager ca. 3 sekunder for skærmen at tænde igen, när den er inaktiv.

DDC (Display Data Channel)

For at gøre installationen lettere, er det muligt at bruge plug-and-play på skærmen, så længe dit system understøtter DDC-protokollen. DDC er en kommunikationsprotokol, hvorigennem skærmen automatisk informerer værtssystemet om dets kapaciteter; for eksempel understøttes resolutioner og tilsvarende timing. Skærmen understøtter også DDC2B-standarden.

Signalkabel med 20-ben til farveskærme

19 17 15 13 11 9 7 5 3 1 20 18 16 14 12 10 8 6 4 2

Ben-nummer Beskrivelse Ben-nummer Beskrivelse

1 ML_Lane 0+ 2 GND

3 ML_Lane 0- 4 ML_Lane 1+

5 GND 6 ML_Lane 1-

7 ML_Lane 2+ 8 GND

9 ML_Lane 2- 10 ML_Lane 3+

11 GND 12 ML_Lane 3-

13 KONFIG1 14 CONFIG2

15 AUX CH+ 16 GND

17 AUX CH- 18 Hot Plug

19 Tilbage 20 DP_PWR

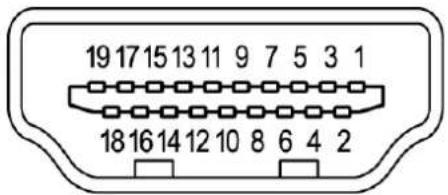

Signalkabel med 19-ben til farveskærme

19 17 15 13 11 9 7 5 3 1 18 16 14 12 10 8 6 4 2

Ben-nummer	Beskrivelse	Ben-nummer	Beskrivelse
1 TMDS Data2+ 2 TMDS Data2 beskyttet
3 TMDS Data2- 4 TMDS Data1+
5 TMDS Data1 beskyttet 6 TMDS Data1-
7 TMDS Data0+ 8 TMDS Data0 beskyttet
9 TMDS Data0- 10 TMDS Clock+
11 TMDS Clock beskyttet 12 TMDS Clock-
13 CEC 14			Reserveret (N.C. på enhed)
15 SCL 16 SDA
17	DDC/CEC-jordforbindelse	18 +5V strøm
19	Registrering af Hot Plug

24-pin USB 3.1 Type C cable

6.69 [.263] 5.30 [.209] 8.34 [.328] 1.00 [.039] 2.56 [.101] 4.50 [.177]

PIN No.	Signal Assignment	PIN No.	Signal Assignment
A1 GND B12 GND
A2 SSTXp1 B11 SSTXp1
A3 SSTXn1		B10 SSTXn1
A4 VBUS		B9 VBUS
A5 CC1		B8 CC1
A6 Dp1		B7 Dp1
A7 Dn1		B6 Dn1
A8 SBU1		B5 SBU1
A9 VBUS		B4 VBUS
A10 SSTXn2		B3 SSTXn2
A11 SSTXp2		B2 SSTXp2
A12 GND		B1 GND

Standard timingtabel

VESA INDSTILLING
FUNKTION Opløsning
1 VGA 640x480 60 Hz
2 SVGA 800x600 56 Hz
3 SVGA 800x600 60 Hz
4 XGA 1024x768 60 Hz
5 SXGA 1280x1024 60 Hz
6 VESA 1280x720 60 Hz
7 WXGA 1280x800 60Hz
8 WXGA+ 1440x900 60 Hz
9 WXGA+ 1680x1050 60 Hz
10 UXGA 1920x1080 60 Hz
11	UXGA*	2560x1440 60 Hz
12 UHD	3840x2160 30 Hz
13 UHD	3840x2160 60 Hz

Bemærk:

Følgende indhold vises kun som generel reference. De faktiske produktspecifikationer kan variere.

Skæmmenuen (OSD) bruges til at konfigurere LCD-skærmens indstillinger. Tryk på knappen, for at åbne skæmmenuen. Du kan bruge skæmmenuen til at justere billedkvalitet, skæmmenuens position og generelle indstillinger. Der henvises til følgende side for avancerede indstillinger:

Hovedside

acer Mode Standard Brightness 65 Input HOMI(MHL2.1) Menu 1 2 3 4

1. Genvejsknap1
   Modes (Funktioner), Brightness (Lysstyrke), Volume (Lydstyrke), Gamma, Contrast (Kontrast), Blue Light (Blåt lys), Over Drive (Overdrive), PIP/PBP
2. Genvejsknap2
   Modes (Funktioner), Brightness (Lysstyrke), Contrast (Kontrast), Volume (Lydstyrke), Gamma, Blue Light (Blåt lys), Over Drive (Overdrive), PIP/PBP
3. Genvejsknap3
   Skift af indgang
4. Hovedmenu

Genvejsknap 1 (standard: Modes (Indstillinger))

Bruges til at vælge spillefunktion (sRGB, Rec.709, HDR), den ønskede brugerdefinerede profil eller scenefunktion (User (Bruger), Standard, ECO (Strømbesparende), Graphics (Grafik), Movie (Film))

Modes sRGB 123 Rec.709 HDR User Standard ECO Graphics Movie Move OK

Genvejsknap 2 (standard: Brightness (Lysstyrke))

Bruges til at åbne lysstyrkeindstillingen, og til at vælge den ønskede lysstyrke. Når du er færdig, skal du trykke på joysticket, for at lukke den aktuelle side og butik.

Genvejsknap3 (Valg af indgang)

Åbn indgangsstyringen, og vælg DP,HDMI1 (2.0), HDMI2 (2.0) eller Auto-kilde. Når du er færdig, skal du trykke på joysticket, for at lukke den aktuelle side og butik.

Hovedmenu

»Tryk på knappen MENU, for at åbne skæmmenuen (OSD).

»Tryk joystick ◆ opelle ned for at vælge Picture (Billede) i skæmmenuen. Tryk derefter til højre for at gå til det menupunktet, der skal justeres, og tryk på joysticket for at åbne menupunktet.

»Tryk joystikket ◆◆ venstre eller højre for at justere skalaerne.

Informations-genvejsknap i- :Viser oplysninger om skærmen og nulstillingsknap.

Genvejsknap til funktionerne 📄: Sådan ændres genvejsknappernes funktioner.

Afslut genvejsknap ☒- bruges til at afslutte den aktulle side og butik.

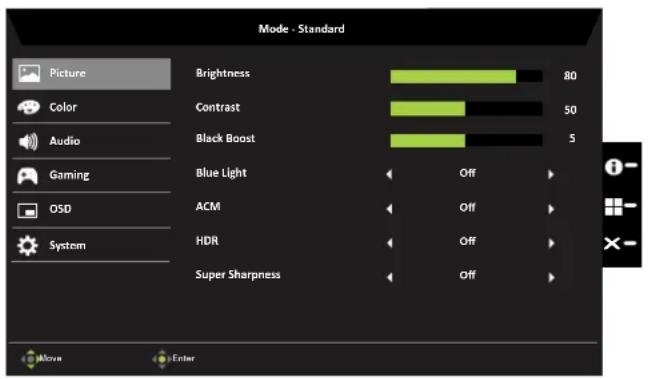

Picture (Billede)

Mode - Standard Picture Color Audio Gaming OSD System Brightness 80 Contrast 50 Black Boost 5 Blue Light Off ACM Off HDR Off Super Sharpness Off iEnter

• Brightness (Lysstyrke): Indstil lysstyrken fra 0 til 100.
  Bemærk: Justerer balancen mellem lyse og mørke nuancer.

- Contrast (Kontrast): Indstil kontrasten fra 0 til 100.

Bemærk: Indstiller forskellen mellem lyse og mørke områder.

- Black Boost (Forstærk sort): Indstil forstærkning af sorte farver fra 0 til 10. Forstærker skygger, ved at øge lysstyrke uden at ændre de lysere nuancer.

- Blue Light (Blåt lys): Filtrerer blåt lys, for at beskytte dine øjne, ved at justere hvor meget blå lys, der vises -- Fra, 80 %, 70 %, 60 % eller 50 %.

Bemærk: Jo højere værdien er, jo mere blåt lys trænger igennem. Vælg en lavere værdi, for at få den bedste beskyttelse.

Når det blå lys er tændt, viser lysstyrken og kontrasten hvert niveau af blåt lys.

Bemærk: Indstillet til "On", vil være baseret på det aktuelle skæmbillede til justering af dynamisk kontrast.

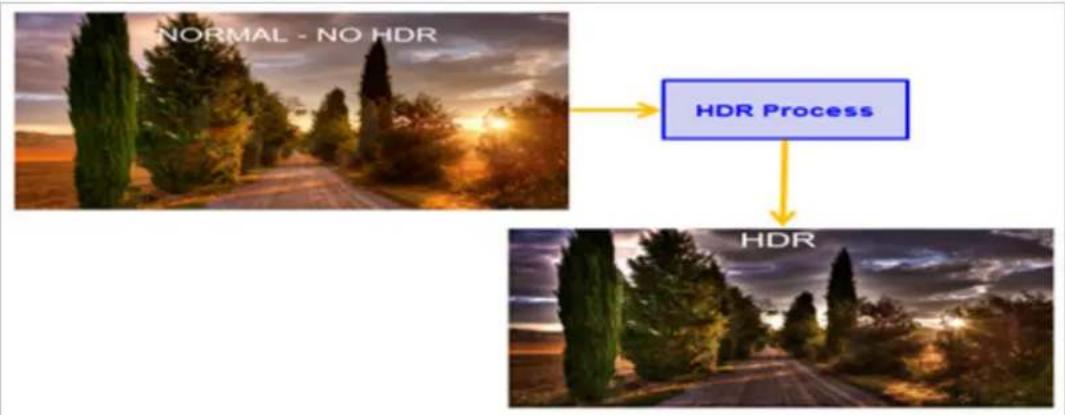

- HDR: Kan indstilles til Til, Fra og Auto. Hvis den indstilles til Auto, registreres og behandles HDR-signalet automatisk.

Auto: Kontroller automatisk status på kilden.

Off (Fra): Understøtter ikke HDR-effekten.

- Super Sharpness (Super-skarphed) : Slå superskarpheden til og fra. Denne skarphedsteknologi kan simulere højopløselige billeder, ved at øge pixeltætheden på den oprindelige kilde, for at gøre billeder skarpere og mere tydelige.

Color (Farve)

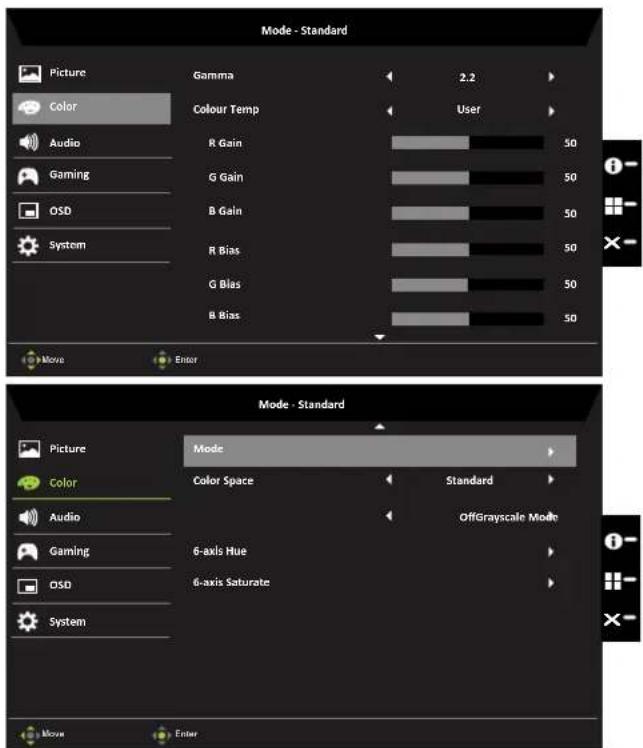

Mode - Standard Picture Gamma 2.2 Color Colour Temp User Audio R Gain 50 Gaming G Gain 50 OSD B Gain 50 System R Bias 50 GBias 50 BBias 50 Move Enter Mode - Standard Picture Mode Color Color Space Standard Audio OffGrayscale Mode Gaming 6-axis Hue OSD 6-axis Saturate System Move Enter

• Gamma: Justerer farvetonens luminans. Standardværdien er 2,2 (standardværdien i Windows). Indstillingsområdet er 2,4, 2,2, 2,0 og 1,8.
• Color temperature (Farvetemperatur): Farvetemperaturen kan indstilles til Warm (Varm), Normal, Cool (Kold), Bluelight (Blåt lys) og User (Bruger).

Warm (Varm): Skruer op for farvetemperaturen. Skærmen virker varmere med en rød/gul farvetone. Dette er standardindstillingen.

Normal: Indlæser skærmen normale farveindstillinger.

Cool (Kold): Skruer ned for farvetemperaturen. Skærmen virker koldere med en blå farvetone.

Bluelight (Blåt lys): Reducerer mængden af blåt lys, der udsendes fra skærmen, for skærmen bliver mere behagelige at kikke på for dine øjnene.

User (Bruger): Giver dig mulighed for selv, at indstille farveindstillingerne.

- Modes (Indstillinger): Menu til ændring af genvejsknappernes funktioner. For detaljerede regler, bedes du se funktionsspecifikationerne.

Modes sRGB Rec.709 HDR User Standard ECO Graphics Movie Move OK

sRGB:

For bedre farvetilpasning på eksterne enheder, såsom printere, digitale kameraer, osv.

Rec. 709: For bedre farvetilpasning på en standardoptagelse. REC. 709.

HDR:

For bedre farvetilpasning på HDR (High Dynamic Lighting Rendering)

User (Bruger): Anvender en kombination af billedindstillinger, som er angivet af brugeren.

Standard: Til grundlæggende pc-brug.

ECO (Strømbesparende): Til at spare på strøm med lav strømforbrug, ved at bruge en lavere lysstyrke på alle kørende programmer.

Graphics (Grafik): For bedre farvetilpasning, när der bruges grafik.

Movie (Film): For bedre farvetilpasning til film.

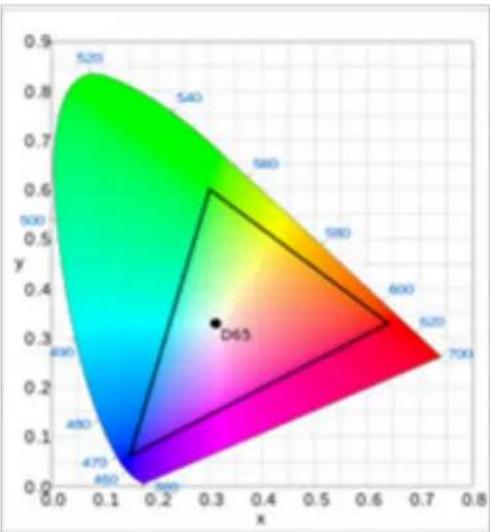

- Color Space (Farverum): Du kan vælge mellem; sRGB, Rec.709, HDR, EBU, DCI og SMPTE-C.

Bemærk: Der er tre indstillinger, der svarer til farverummet: Indstillinger = sRGB(sRGB) Indstillinger = Rec.709(Rec.709) Indstillinger = HDR(HDR)

- Grayscale Mode (Gråskala) : Vælg om gråskalaen skal stå på "Til" eller "Fra".

On (Til): Kun sort og hvid farveeffekt.

Off (Fra): Normal farveeffekt.

Juster den Red Saturate (røde farvemætning, Green Saturate (grønne farvemætning), Blue Saturate (blå farvemætning), Yellow Saturate (gule farvemætning), Magenta Saturate (magenta farvemætning), Cyan Saturation (cyan farvemætning) eller Reset (nulstil) indstillingerne.

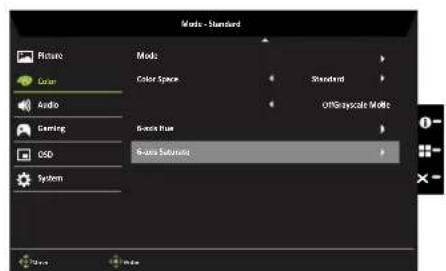

Mode - Standard Picture Color Audio Gaming OSD System Mode Color Space Standard OFF-By-scale Mode Sound Substrate

▶

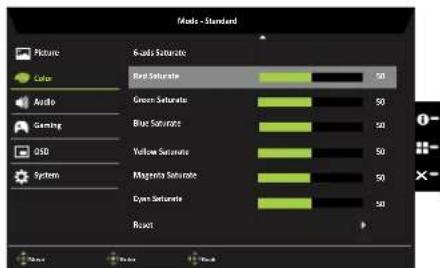

Mode - Standard Picture Color Audio Gaming OSO System 6-lead Saturate Red Saturate 50 Green Saturate 50 Blue Saturate 50 Yellow Saturate 50 Magenta Saturate 50 Cyan Saturate 50 Reset

Bemærk:

Funktionspunktet er skrevet med gråt, og indstillingen kan ikke ændres. sRGB/Rec.709/HDR:

1. Brugeren har mulighed for at indstille (Brightness (Lysstyrke), Over Drive (Overdrive), Refresh Rate Numand (Opdateringshastighed), Super Sharpness (Super skarphed)).
2. Hvis parameter ændres og gemmes, går funktionerne ikke videre til brugerindstilling.
3. 6-akse (Farvetone og Farvemætning) er skrevet med gråt, og kan ikke indstilles.
4. Gråskala er skrevet med gråt, og kan ikke indstilles.

(EBU/DCI/SMPT-C) og indstillingerne = "standard" er delte værdier, der kan indstilles og gemmes.

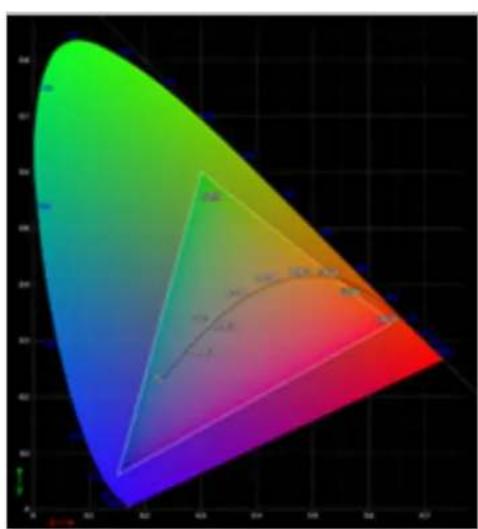

1. CIE 1931 positiv og negativ fejl på 0,03, ("HDR" i henhold til den aktuelle Panel til at finjustere).
2. "Ikke relevant" betyder at den aktuelle indstillingsværdi skal følges (fx. Indstillingsværdien for blåt lys).
3. Når farverummet vælges (sRGB, Rec.709, HDR), slås indstillingerne (sRGB, Rec.709, HDR) til på samme tid.
4. Når en funktion (User (Bruger)/Standard/ECO (Strømbesparende)/Movie (Film)/Graphic (Grafik)) vælges, indstilles farverummet til standard.
5. Hvis farverummet ikke står på "Standard", og den indstillede værdi skal gemmes, går funktionerne ikke videre til brugerindstillingen.
6. 6-akser (Farvetone & Farvemætning) og (Gråskala) er skrevet med gråt, hvilket betyder at de ikke kan indstilles, undtagen til standard.

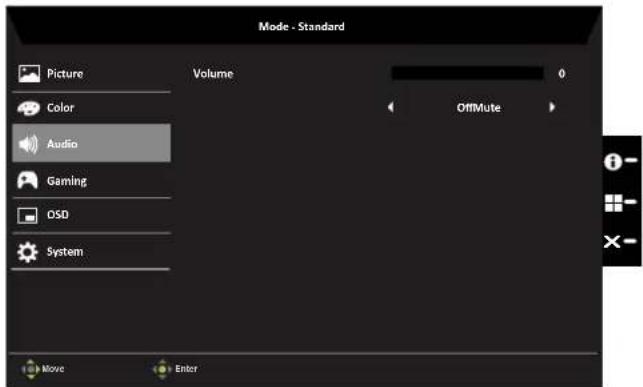

Audio (Lyd)

• Volume (Lydstyrke): Indstil lydstyrken
- Mute (Lydløs): Slår lyden fra skærmen til og fra. ACM er som standard slået fra.

Gaming (Spil)

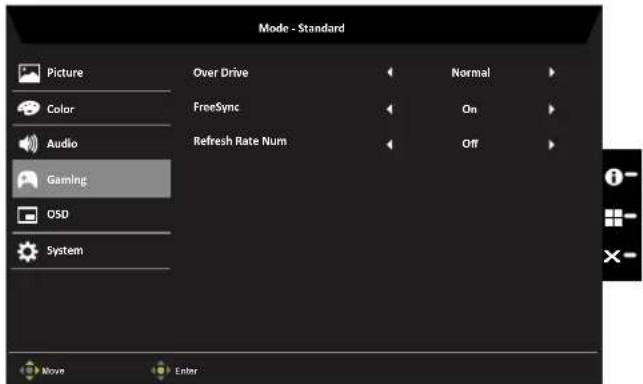

Mode - Standard Picture Over Drive Normal Color FreeSync On Audio Refresh Rate Num Off Gaming OSD System Move Enter

• Over Driver (Overdriver): Vælg mellem Off (Fra), Normal, or Extreme (Ekstrem).
- FreeSync: Til valg af, om FreeSync understøttes eller ej. Standard er Til.

Bemærk:

1. Kun hvis FreeSync understøttes, påvirker indstillingen af FreeSync (Til/Fra) fx på NVIDIA eller Intel grafikkort. Hvis Non-FreeSync ikke understøttes, har den ingen effekt.
2. Hvis FreeSync slås "TIL", stilles Over Drive automatisk til "Normal".
3. Hvis FreeSync slås "FRA", kan bruger stille Over Drive til en af følgende tre indstillinger: (a) Ekstrem (b) Normal (c) Fra.

- Refresh Rate Num (Opdater rate-num): Se skærmens aktuelle opdateringshastighed. Bemærk: Hvis FreeSync er slået "Til", kan du se V-frekvensens ændringer i OSD'en.

OSD (Skærmmenu)

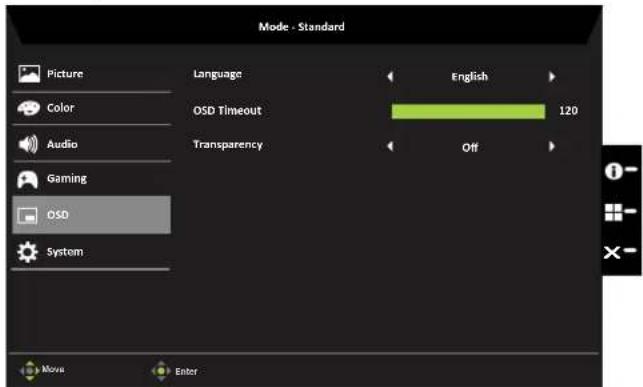

Mode - Standard Picture Color Audio Gaming OSD System Language OSD Timeout Transparency English 120 Off Move Enter

• Language (Sprog): Vælg det ønskede sprog i skærmmenuen.
• OSD timeout (Skærmmenuens tidsudløb): Indstil, hvor lang tid skærmmenuen skal være åben, inden den automatisk lukkes.
• Transparency (Gennemsigtighed): Vælg gennemsigtigheden, när du bruger spillefunktionen. Gennemsigtigheden kan være 0% (FRA), 20%, 40%, 60% eller 80%.

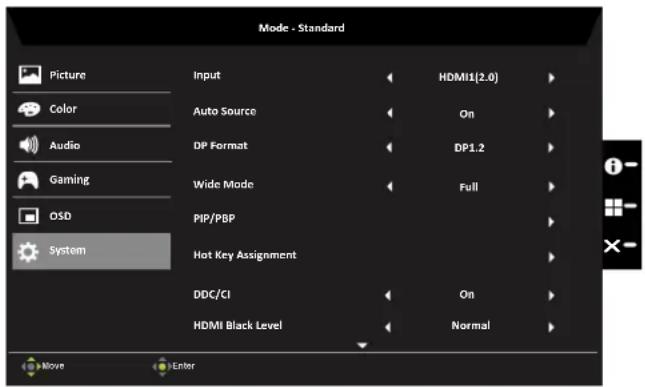

System

Mode - Standard Picture Color Audio Gaming OSD System Input Auto Source DP Format Wide Mode PIP/PBP Hot Key Assignment DDC/CI HDMI Black Level HDMI1(2.0) On DP1.2 Full On Normal Move Enter

• Input (Indgang): Vælg kilden mellem DP, HDMI1(2.0) og HDMI2(2.0).
• Auto Source (Automatisk valg af kilde): Står som standard på "Til". Kan søge automatisk efter signalerne i rækkefølge.

Bemærk: Surround-program skal indstille Auto-kilde til "Fra".

• DP Format (DP-format): Standardindstillingen er DP1.2. Det er muligt af vælge DP for formaterne DP1.1 og DP1.2.
• Wide Mode (Bredformat): Her kan du vælge det ønskede billedformat. Du kan vælge mellem Fuld, Billedforhold og 1:1.
• PIP/PBP: Vælges for at indstille PIP/PBP.
• Hotkey Assignment (Tildeling af funktion til en genvejsknap): Vælg funktion til genvejsknap 1(Modes (Funktioner), Brightness (Lysstyrke), Volume (Lydstyrke), Gamma, Contrast (Kontrast), Blue Light (Blåt lys), Overdrive (Overdrive), PIP/PBP) og genvejsknap 2 (Modes (Funktioner), Brightness (Lysstyrke), Volume (Lydstyrke), Gamma, Contrast (Kontrast), Blue Light (Blåt lys), Over Drive (Overdrive), PIP/PBP)

Bemærk: Genvejstast1 Genvejstast2 må ikke gentage samme funktion.

• DDC/CI: Gør det muligt, at indstille skærmen via softwaren på en pc.
  Bemærk: DDC/CI (Display Data Channel/Command Interface) gør det muligt, at betjene skærmen via en software.
• HDMI Black level (HDMI-sort niveau): Vælges for at indstille HDMI-sort niveauet.

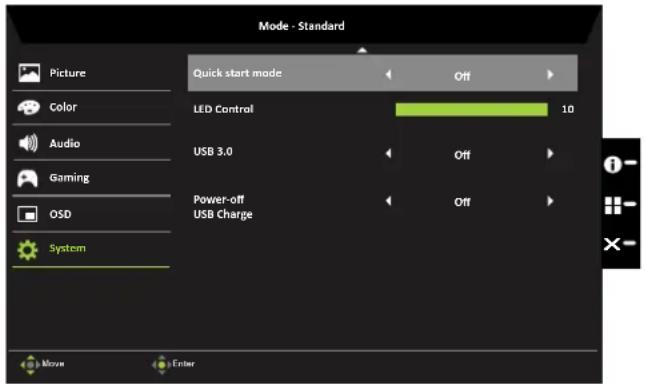

• Quick start (Hurtig opstart): Vælg mellem Fra og Til. Slås til, for at gøre opstarten hurtigere.

• LED Control (LED-styring): Styrer lysstyrken i tastens LED.

• USB 3.0: Står som standard på "Fra". Du kan vælge "Til", hvis opløsningen 3840x2160-30 Hz understøttes. (Kun DP ALT).
• Power-off USB charge (USB-opladning selvom slukket): Vælg mellem Fra og Til.

Fejlsøgning

Inden du indsender din LCD-skærm til servicearbejder, skal du se i nedenstående fejlsøgningsliste om du selv kan diagnosticere problemet.

HDMI/DP (ekstraudstyr)

Problem Lysdiodestatus Løsning
Der vises intet billede	Blå Med skæmmenuen skal du justere lysstyrke og kontrast til maksimum eller nulstille til deres standardindstillinger.
	Fra Kontrollér strømkontakten.Kontroller, at ledningen er sluttet korrekt til skærmen.
	Gul Kontrollér, at videosignalkablet er sluttet korrekt til bagsiden af skærmen.Kontrollér om computersystemet er tændt og i strømbesparelsestilstand/standby.
