BRUGSANVISNING XZ272U ACER

Særlige bemærkninger om LCD- skærme

Følgende er normalt hvad angår LCD-skærme, og angiver ikke, er der er et problem.

• Skærmen flimrer muligvis under den første brug pga. fluorescerende lys. Sluk for strømmen på kontakten, og tænd den igen, for at standse eventuel flimren.
• Du finder muligvis en ujævnhed på skærmen hvad angår lysstyrke, afhængigt af, hvilket tapet du bruger.
• LCD-skærmen har 99,99 % eller mere effektive pixels. Det kan inkludere pletter på 0,01 % eller mindre som f. eks. en manglende pixel eller en pixel, der lyser hele tiden.
• På grund af den måde, en LCD-skærm er bygget på, kan det forekomme, at der forbliver et efterbillede af det forrige skærmbillede på skærmen, efter at have skiftet til et andet skærmebillede, når det samme skærmbillede har været vist i timevis. I det tilfælde gendannes skærmen langsomt (efterbilledet forsvinder) ved at skifte billede eller ved at slukke for skærmen på kontakten for et par timer.

Vejledninger omkring sikkerhed

Læs disse vejledninger omhyggeligt. Behold denne vejledning til fremtidig brug. Følg alle advarslerne og vejledningerne som er markeret på produktet.

Rengøring af skærm

Følg disse retningslinjer når du rengør skærmen:

• Træk altid skærmens ledning ud af stikkontakten.
• Aftør skærmen og kabinettet foran og på siderne med en blød klud.

Tilslutning/frakobling af apparatet

Følg følgende retningslinjer når du tilslutter eller frakobler elledningen til LCDskærmen:

• Kontroller, at skærmen er fastgjort til dens fod, inden elledningen tilsluttes stikkontakten.
• Kontroller, at både LCD-skræmen og computeren er slukket inden du tilslutter kabler eller trækker elledningen ud af stikkontakten.
• Hvis systemet har flere strømkilder, skal strømmen afbrydes fra systemet ved at trække alle ledningerne ud af strømenhederne.

iv

Tilgængelighed

Sørg for at stikkontakten, som du vælger at bruge, er nem tilgængelig og at den er placeret så tæt på udstyret så mulig. Når du har brug for at afbryde strømmen fra udstyret, skal du sørge for at trække stikket ud af stikkontakten.

Sikker lytning

• Skru gradvist op for volumen, indtil du kan høre den klart og tydeligt uden forvrængning.
• Skrue ikke op for volumenniveauet når du først har indstillet volumen og din hørelse har vænnet sig til niveauet.
• Begræns, hvor lang tid du lytter til musik ved et højt volumenniveau.
• Skrue ikke op for volumen for at overdøve støj fra omgivelserne.
• Skrue ned for volumen hvis du ikke kan høre folk, som er tæt på dig, tale.

Advarsler

• Anvend ikke dette produkt i nærheden af vand.
- Stil ikke dette produkt på en ustabil vogn, stativ eller bord. Hvis produktet falder kan det blive beskadiget.
- Sprækkerne og åbningerne er beregnet til ventilation, for at sikre at produktet fungerer pålideligt og for at beskytte det fra overophedning. Disse åbninger må ikke blokeres eller tildækkes. Åbningerne må ikke blokeres fx ved at stille produktet på en seng, en sofa, et tæppe eller lignede overflader. Dette produkt må aldrig stilles i nærheden af eller over en radiator eller et varmelegeme, eller i et indbygget anlæg med mindre det er ordentlig ventileret.
- Stik aldrig nogle former for genstande ind i sprækkerne på dette produkt, da de kan komme i kontakte med farlige spændingspunkter eller kortslutte dele, hvilket kan føre til brand eller elektrisk stød. Undgå at spille væsker af nogen art på eller ind i dette produkt.
- For at undgå beskadigelse af interne dele og for at forhindre væskeudslip fra batteriet, må produktet ikke stilles på en vibrerende overflade.
- Brug aldrig produktet i et sports- motions- eller ethvert andet vibrerende miljø, som kan forårsage pludselig kortslutning eller beskadigelse af de interne dele.

Når der bruges elektricitet

• Dette produkt skal sluttes til den strømtype, som er indikeret på mærkatet. Hvis du er usikker på hvilken strømtype du bruger, skal du kontakte din forhandler eller dit lokale el-selskab.
• Der må ikke stilles noget på el-ledningen. Undgå at stille produktet sådan at folk træder på ledningen.
  • Hvis der bruges en forlængerledning til dette produkt, skal der sørges for

at den samlede amperekapacitet på alt udstyret, som er sluttet til forlængerledningen, ikke overgår amperekapaciteten på forlængerledningen. Du skal også sørge for at den samlede kapacitet på alle de produkter, der er sluttet til stikkontakten ikke overgår sikringskapaciteten.

• Undgå at overbelaste en stikkontakt, en lamel eller en stikforbindelse ved at tilslutte for mange apparater. Systemets samlede belastning må ikke overgå 80 % af kapaciteten på strømgrenen. Hvis der bruges lameller, må belastningen ikke overgå 80 % af lamellernes indgangskapacitet.
• Elledningen til dette produkt er udstyret med et trebenet stik. Stikket passer kun til en jordforbundet stikkontakt. Sørg for at stikkontakten er ordentlig jordforbundet før elledningen tilsluttes. Slut ikke stikket til en stikkontakt som ikke er jordforbundet. Kontakt din lokale elektriker for yderligere oplysninger.

Advarsel! Det tredje, jordforbundne ben er en sikkerhedsforanstaltning. Tilsluttes der til en stikkontakt som ikke er jordforbundet, kan det medføre elektrisk stød og/eller personskade.

Bemærk: Det jordforbundet ben beskytter også imod uforventet støj fra nærliggende elektriske apparater, som kan forstyrre produktets funktionalitet.

- Benyt kun det medleverede ledningssæt til dette produkt. Hvis det er nødvendigt at erstatte ledningssættet, skal du søge for at den nye ledning lever op til følgende krav: Aftagelig type, UL og CSA godkendt, type SPT-2, minimum 7A 125 V kapacitet, VDE godkendt eller tilsvarende, maksimal 4,5 meter (15 fod) i længde.

Produktservice

Forsøg ikke at reparere dette produkt selv, da du kan blive udsat for farlige spændingspunkter eller andre faremomenter hvis apparatet åbnes eller hvis overdækning fjernes. Al servicering skal udføres af autoriserede servicepersonale.

Træk stikket ud af stikkontakten og henvis servicering til autoriserede servicepersonale när:

• Elledningen eller stikket er beskadiget, revet over eller slidt.
  • Der er spildt væske ind i produktet.
• Produktet har været udsat for regn eller vand.
• Produktet har været tabt eller hvis overdelen er blevet beskadiget.
• Produktet udviser en tydelig ændring i dets funktionsevne, hvilket indikerer et behov for servicering.
• Produktet ikke fungerer normalt selv om brugervejledningerne er blevet fulgt.

Bemærk: Juster kun på de knapper som er beskrevet i brugervejledningen, da ukorrekt justering af andre knapper kan føre til beskadigelse, og det vil ofte kræve omfattende arbejde af en autoriseret tekniker at tilbagejustere produktet til dets normale tilstand.

Potentiel sprængfarlige miljøer.

Sluk for apparatet på ethvert potentiel sprængfarligt område og følg alle skilte og vejledninger. Potentielt sprængfarlige miljøer omfatter områder hvor du normalt vil blive bedt om at slukke for motoren på dit køretøj. I sådanne områder kan gnister medføre en eksplosion eller en brand, som kan ende i personskade eller endda dødsfald. Sluk for apparatet nær benzinpumper eller servicestationer. Hold øje med restriktioner på brugen af radioudstyr på brændstofdepoter, lagre og distributionsområder, kemikaliefabrikker eller steder hvor der udføres sprængningsarbejde. Potentielt sprængfarlige områder er ofte, men ikke altid, afmærket. Disse områder omfatter nederste dæk på både, transport og opbevaringssteder af kemikalier, køretøjer der bruger flydende gas (så som propan eller butan), samt områder hvor luften indeholder kemikalier eller partikler så som korn, støv eller metalpulver.

Yderligere sikkerhedsforanstaltninger.

Dit apparat og dets tilbehør kan indeholde små dele. Hold disse ud af børns rækkevidde.

Information om genbrug af it-udstyr

Acer er stærkt engageret i miljøbeskyttelse og betragter genanvendelse i form af bjærgning og bortskaffelse af brugt udstyr som en af virksomhedens hovedprioriteter for at minimere belastningen på miljøet.

Vi i Acer er meget bevidste om miljøeffekten af vores forretning og stræber efter at identificere og levere de bedste arbejdsprocedurer for at reducere vores miljøpåvirkninger. For mere information og hjælp til genanvendelse, gå til dette websted:

Besøg www.acer-group.com for yderligere information om funktionerne og fordelene ved vores andre produkter.

Dette symbol på produktet eller på emballagen indikerer, at dette produkt ikke må bortskaffes sammen med dit andet husholdningsaffald. I stedet er det dit ansvar at bortskaffe dit affaldsudstyr ved at aflevere det til et bestemt opsamlingssted til genbrug af elektrisk og elektronisk affaldsudstyr. Den separate indsamling og genanvendelse af dit affaldsudstyr på bortskaffelsestidspunktet hjælper med at bevare naturressourcerne og sikre, at det genbruges på en måde, der beskytter menneskers sundhed og miljøet. For at få flere oplysninger om, hvor dit affaldsudstyr skal afleveres til genbrug, bedes du kontakte dit lokale kontor, bortskaffelsestjeneste til husholdningsaffald eller den butik, hvor du købte produktet. https://www.acer-group.com/sustainability/en/our-products-environment.html

LCD-enheden er fremstillet ved hjælp af produktionsteknikker med høj præcision. Nogle pixels kan dog lejlighedsvis fejle eller vises som sorte eller røde prikker. Dette har ingen indvirkning på det optagede billede og er ikke en fejlfunktion.

Dette produkt blev leveret aktiveret til strømstyring:

• Sæt skærmen i dvaletilstand inden for 5 minutter efter brugerens inaktivitet.
• Våg monitoren i aktiv slukket tilstand, flyt musen eller tryk på en vilkårlig tastaturtast.

Tip og oplysninger angående komfortabel brug

Brugere af computere klager somme tider over anstrengelse af øjne og hovedpine efter forlænget brug. Brugere risikerer også fysisk skade efter at have arbejdet foran en computer i mange timer. Lange arbejdstimer, forket holdning, dårlige arbejdsvaner, dårlige arbejdsforhold, personlig sundhed og andre faktorer øger risikoen for personskade.

Forkert brug af computeren kan føre til carpal tunnel syndrom, senebetændelse, seneskedehindebetændelse eller andre muskulatoriske

viii

forstyrrelser. Der kan opstå følgende symptomer i hænder, håndled, arme, skuldre, nakke eller ryg:

• Følelsesløshed, eller en brændende eller prikkende fornemmelse
• Smerte, pine eller ømhed
• Smerte, opsvulmen eller banken
• Stivhed eller spænding
• Koldhed eller svaghed

Hvis du har disse symptomer, eller andre tilbagevendende eller vedvarende ubehag og/eller smerte relateret til brug af en computer skal du straks rådføre dig med en læge og meddele det til din virksomheds sundheds- og sikkerhedsafdeling.

Følgende afsnit indeholder tip til, hvordan du kan bruge en computer mere komfortabelt.

Sådan finder du din komfortzone

Du kan finde din komfortzone ved at justere visningsvinklen på skærmen, bruge en fodstøtte eller hæve stolhøjden for at opnå den maksimale komfort. Overhold følgende tip:

• Undgå at sidde i den samme position i for lang tid
• Undgå at sidde ludende og/eller læne bagover
- Rejs dig op og gå rund regelmæssigt for at fjerne spændinger i benmusklerne

Tag vare på synet

Hvis du ser på skærmen i mange timer, bruger de forkerte briller eller kontaktlinser, bruger et skarpt lys, har det for lyst i arbejdsrummet, bruger meget lille skrifttype samt bruger en skærm med lav kontrast, kan det belaste øjnene. Følgende afsnit har nogle forslag om, hvordan du reducerer anstrengelse af øjnene.

∅jne

• Hvil øjnene regelmæssigt.
• Giv øjnene en pause regelmæssigt ved at se væk fra skærmen og fokusere på et punkt langt væk.
- Blink ofte med øjnene for at holde dem fugtige.

Skaerm

• Hold skærmen ren.
- Hold hovedet i et højere niveau end skærmens øverste kant, så dine øjne vender nedad når du ser på midten af skærmen.
- Juster skærmens lysstyrke og/eller kontrast til et niveau, der er komfortabelt for dig, således at læsbarheden og grafikkens tydelighed forbedres.

• Fjern skarpt lys og refleksioner ved at:

- Anbringe skærmen på en sådan måde, at side vender mod vinduet eller en lyskilde

ix

• Mindske rummets lys ved at bruge draperinger, skærme eller gardiner
  • Bruge et arbejdslys
  • AEndre skærmens visningsvinkel
  • Bruge et filter, der reducerer skarpt lys

• Bruge en blændskærm på skærmen, som f. eks. et stykke pap, der sidder ud fra skærmens øverste kant

• Undgå at justere skærmen til en dårlig visningsvinkel.

• Undgå at se på stærke lyskilder, som f. eks. åbne vinduer, i længere tid ad gangen.

Udvikle gode arbejdsvaner

Udvikl følgende arbejdsvaner, for at gøre dit arbejde foran computeren mere afslappet og produktivt:

• Tag korte pauser regelmæssigt og ofte.
  • Lav nogle strækøvelser.
  • Få frisk luft, så ofte som muligt.
  • Få motion regelmæssigt, og bevar en god helse.

Udpakning 1

Montering / fjernelse af fodstøtten 2

Justering af skærmens stilling 4

Tilslutning af el-ledning 5

Sikkerhedsforanstaltninger 5

Rengøring af skærmen 5

Strømbesparelse 6

DDC 6

Tildeling af konnektorben 7

Tabel til standard tidsindstilling 8

Installation 9

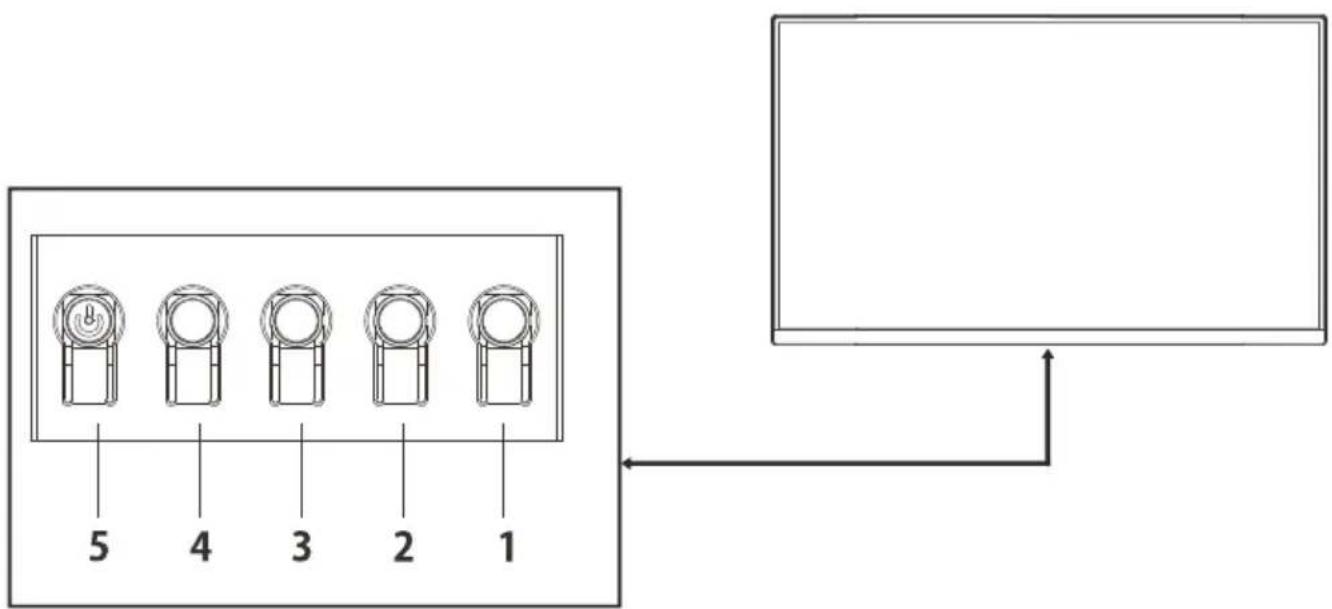

Brugerknapper 10

Fejlfinding 19

Udpakning

Kontroller, at følgende dele følger med, når du åbner boksen. Og gem desuden emballagen til fremtidigt brug, hvis du skulle få brug for transport eller forsendelse af LCD-skærmen.

* Nedenfor viste emner er kun vejledende. Så det egentlige produkt kan være anderledes!

- LCD skærm

• D-sub-kabel (valgfrit)

• HDMI-kabel (valgfrit)

• DP-kabel (valgfrit)

• Audiokabel (valgfrit)

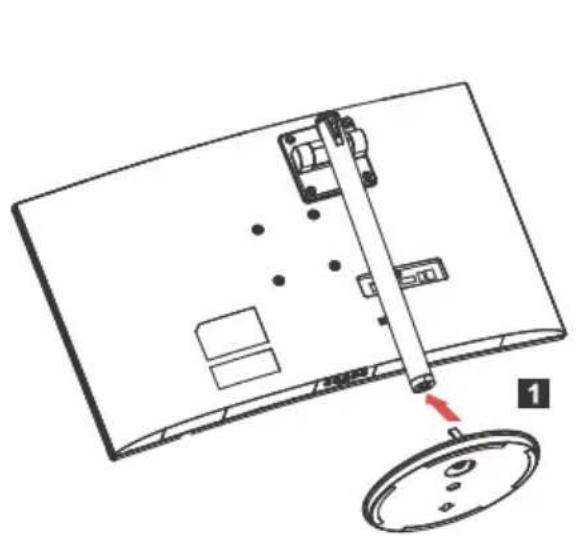

Montering / fjernelse af fodstøtten

Bemærk: Fjern skærmen og skærmbasen fra pakningen. Læg skærmen med forsiden nedad på en stabil overflade. Brug et stykke klæde for at undgå at ridse skærmen.

1: Påsæt skærmens arm til basen. 2: Fastgør basen til armen på monitorens stativ.

Bemærk: Hvis der installeres med et vægmonteringssæt, anbefales det at bruge VESA monteringssæt (75mm x 75mm) med M4 x 10 (L) mm skruer til at fastgøre skærmen på væggen.

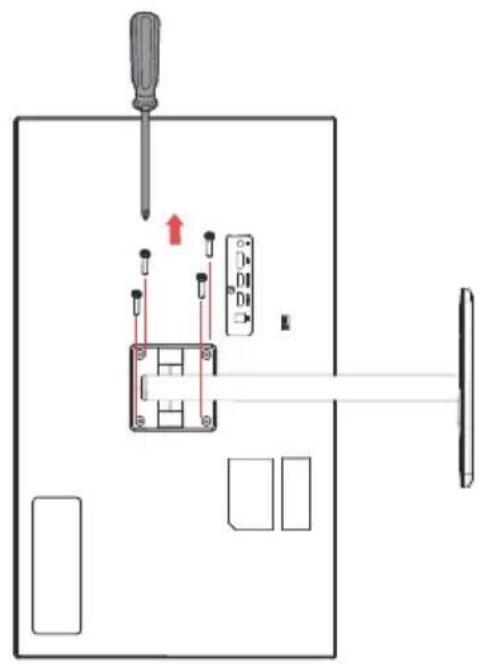

Følg disse instruktioner for at fjerne basen fra skærmen.

Bemærk: Læg monitoren forsigtigt nedad på en plan overflade og tør en klud for at undgå at ridse skærmen.

Fjern skruerne med en skruetrækker.

For at optimere den bedste synsposition kan du justere skærmens højde / hældning.

- vippe

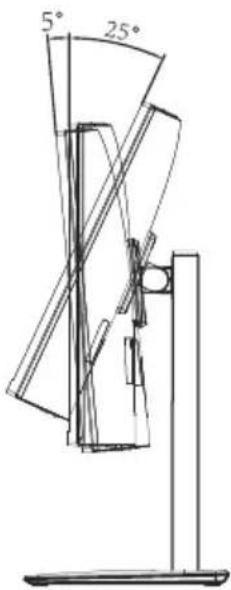

Se følgende illustration for et eksempel på hældningsområdet.

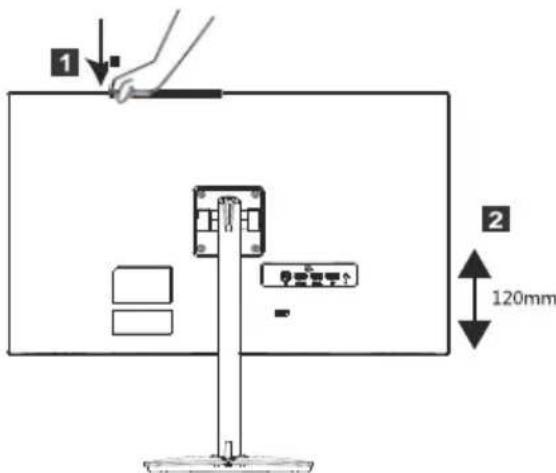

- Højdejustering

Når du har trykket på toppen af skærmen, kan du justere skærmens højde.

Tilslutning af el-ledning

• Kontroller allerførst, om det er den ledning, der passer til forholdene, der hvor du befinder dig.
• Billedskærmen er forsynet med en universel strømforsyning, der tillader enten 100/120V AC eller 220/240 V AC. Der kræves ingen indstilling fra brugerens side.
• Sæt den ene ende af elledningen i AC-stikket og sæt den anden ende i en stikkontakt.
• For enheder, der anvender 120 V AC: Anvend en UL Listed-ledning med type SVT-tråd og stik til 10 A/125 V.
• For enheder, der anvender 220/240 V AC (gælder uden for USA): Anvend et ledningssæt med en H05VV-F ledning og stik til 10 A, 250 V. Ledningssættet skal have de nødvendige sikkerhedsgodkendelser, der kræves for det land, hvori udstyret skal anvendes.

Sikkerhedsforanstaltninger

• Undgå at placere billedskærmen eller anden tung genstand oven på elledningen for at undgå at beskadige den.
• Billedskærmen må ikke udsættes for regnvand, overdreven fugt eller støv.
• Ventilationsåbningerne på skærmen må ikke tildækkes. Skærmen skal altid placeres, så der er tilstrækkelig god ventilation.
• Undgå at placere skærmen mod en lys baggrund eller på steder, hvor sollys eller andre lyskilder kan reflekteres på skærmfladen. Placer skærmen lige under øjenhøjde.
• Skærmen skal håndteres med forsigtighed under transport.
• Undgå helt at udsætte skærmen for stød eller ridser, da den er skrøbelig.
• Løft ikke monitoren i dens fod for at undgå at beskadige monitoren.

Rengøring af skærmen

Ved rengøring af billedskærmen skal nedenstående retningslinjer følges nøje.

• Træk altid stikket ud, før skærmen gøres ren.
• Aftør skærmens og kabinettets for- og bagside med en blød klud.
• DU MÅ IKKE SPR∅JTE ELLER HÆLDE NOGEN FORM FOR VÆSKE DIREKTE PÅ SKÆRMEN ELLER HUSET.
  • DU MÅ IKKE BRUGE AMMONIAK- ELLER ALKOHOLBASEREDE RENG∅RINGSMIDLER PÅ LCD-SKÆRMEN ELLER HUSET.
• Acer er ikke ansvarlig for skader, der opstår fra brugen af ammoniak- eller alkoholbaserede rengøringsmidler.

Strømbesparelse

Skærmen går automatisk i "strømbesparende" tilstand ved hjælp af styringssignalet fra skærmstyringen, hvilket angives med den blinker LED-lampe.

Tilstand	LED-lampe
ON	Blå
Strømbesparelsesfunktion	LED blinker

Den strømbesparende tilstand fortsætter, indtil der registreres et styringssignal, eller indtil musen eller tastaturet berøres. Skiftet fra tilstanden Aktiv OFF til ON tager ca. 3 sekunder.

DDC

For at lette installationen er billedskærmen i stand til at udnytte Plug and Play-funktionen, hvis dit system understøtter en DDC-protokol. DDC (dvs.Display Data Channel) er en kommunikationsprotokol, hvormed skærmen automatisk informerer værtssystemet om sine egenskaber, så som hvilke opløsninger, der understøttes, og tilsvarende timing. Denne billedskærm understøtter DDC2B-standarden.

Tildeling af konnektorben

19-bens signalkabel til farveskærm*

BEN	Betegnelse	BEN	Betegnelse
1.	TMDS Data2+	10.	TMDS klokke+
2.	TMDS Data2-afskærmning	11.	TMDS klokkeafskærmning
3.	TMDS Data2-	12.	TMDS klokke-
4.	TMDS Data1+	13.	CEC
5.	TMDS Data1-afskærmning	14.	Reserveret (n.k. på enhed)
6.	TMDS Data1-	15.	SCL
7.	TMDS Data0+	16.	SDA
8.	TMDS Data0-afskærmning	17.	DDC/CEC-jord
9.	TMDS Data0-	18.	+ 5 V spænding
		19.	Sporing af tilslutning under driften

* kun for visse modeller

20-bens signalkabel til farveskærm*

BEN	Betegnelse	BEN	Betegnelse
1.	Lane0(p)	11.	GND
2.	GND	12.	Lane3(n)
3.	Lane0(n)	13.	Config1
4.	Lane1(p)	14.	Config2
5.	GND	15.	AUX_CH (n)
6.	Lane1(n)	16.	GND
7.	Lane2(p)	17.	AUX_CH (p)
8.	GND	18.	Hot Plug Detect
9.	Lane3(n)	19.	DP Power_Return
10.	Lane3(p)	20.	DP Power

* kun for visse modeller

Tabel til standard tidsindstilling

Nr.	Tilstand	Opløsning	Bemærk
1	VGA	640x480	60Hz
2		640x480	72Hz
3		640x480	75Hz
4	MAC	640x480	66.66Hz
5	VESA	720x400	70Hz
6	SVGA	800x600	56Hz
7		800x600	60Hz
8		800x600	72Hz
9		800x600	75Hz
10	MAC	832x624	74.55Hz
11	XGA	1024x768	60Hz
12		1024x768	70Hz
13		1024x768	75Hz
14	VESA	1152x864	75Hz
15		1280x960	60Hz
16	SXGA	1280x1024	60Hz
17		1280x1024	75Hz
18	VESA	1280x720	60Hz
19	WXGA+	1440x900	60Hz
20	WSXGA+	1680x1050	60Hz
21	FHD	1920x1080	60Hz
22		1920x1080	120Hz
23	QHD	2560x1440	60Hz
24		2560x1440	120Hz
25		2560x1440	144Hz
26		2560x1440	165HzOnly For DP

Bemærk: Hvis skærmen understøtter DisplayPort, understøtter den bevidst G-Sync-kompatibel / Adaptive-Sync / Freesync / Freesync Premium / Freesync Premium Pro supportteknologi. Denne teknologi gør det muligt for G-Sync-kompatibel / Adaptive-Sync / Freesync / Freesync Premium / Freesync Premium Pro (DP) -understøttet grafikkilde til dynamisk at justere skærmens opdateringshastighed baseret på typiske indholdsrammehastigheder for at eliminere stammen og forbedre visningen med lav latenstid.

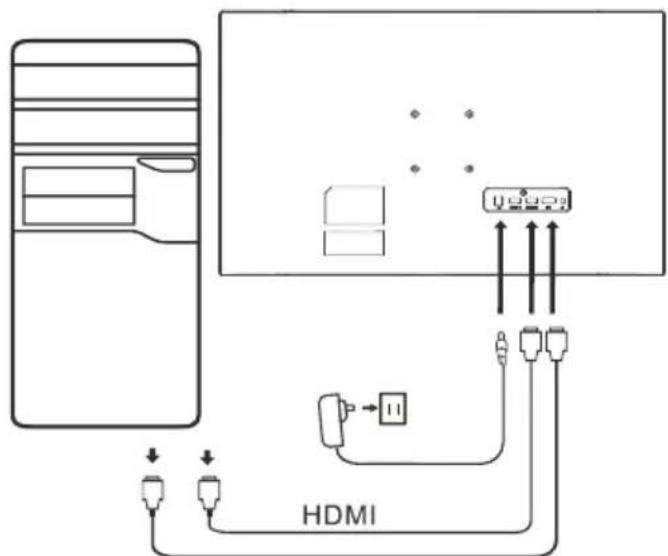

Installation

Ved installation af skærmen til værtsystemet, skal nedenstående trin følges: Trin

1. I den første drejning af din skærm, og tag derefter stikket ud af computeren.
2. 2-1 Tilslut videokabel

en. Sørg for, at både skærmen og computeren er slukket.

b. Tilslut VGA-videokablet til computeren.

2-2 Tilslut HDMI-kabel (kun HDMI-indgangsmodel)

en. Sørg for, at både skærmen og computeren er slukket.
b. Tilslut den ene ende af HDMI-kablet til bagsiden af skærmen, og tilslut den anden ende til computerens port.

en. Sørg for, at både skærmen og computeren er slukket.

b. Tilslut DP-kablet til computeren.

3.Slut lydkablet. (Kun lydindgangsmodel) (valgfrit)
4. Sæt skærmens strømkabel i strømporten bag på skærmen.
5. Tilslut netledningerne på din computer og din skærm i en nærliggende stikkontakt.

~		Bemærk: i overensstemmelse med skærmen kan placeringen og navnene på stikkene på skærmen være forskellige og forskellige. Så modeller af skærmen kan ikke have nogle stik.
HDMI (optional)	(optional)
VGA IN (optional)	USB (optional)
AUDIO IN (optional)	DP (optional)
AUDIO OUT(optional)	Type (optional)

Brugerknapper

Basiskontroller

Nummer	symbol	beskrivelse
1		Gå til hovedmenuen.
2		Gå ind i kildetilstand.
3/4		HotKey 1,2-knapper. Tryk for at aktivere brugerdefineret genvejstastfunktion.
5	➊	Når den er slukket, tændes enheden ved at trykke på knappen.Når du er tændt, trykker du normalt på knappen for at skifte menuen til tilstand og holde den nede i 3 sekunder for at slukke for enheden.

Justering af OSD-indstillingerne

Bemærk: Følgende indhold er kun ment som en generel reference. De faktiske produktspecifikationer kan være anderledes.

Du kan bruge OSD (on-screen display) til at justere indstillingerne for din LCD-skærm. Tryk på tasten MENU for at åbne OSD. Derefter kan du bruge OSD til at justere billedkvaliteten, OSD-menuens position såvel som generelle indstillinger. For avancerede indstillinger henvises til følgende side:

Hovedside

Standardfunktionen for genvejstast 1 og 2 er Lysstyrke og kontrast. Du kan bruge Hot Key Assignment-funktionen til at indstille disse knapper til dine foretrukne funktioner.

Fra en hvilken som helst funktionsside skal du trykke på knapperne 5 for at åbne kontrolelementet Tilstande og vælge den brugerdefinerede profil, der skal bruges (se OSD-sektionen for mere information).

Funktionssiden

Dobbeltklik på knap 1 for at vælge menufunktionen, og brug derefter knapperne 1/2/3/4 til at justere de indstillinger, du har brug for. Når du er færdig, skal du bruge knap 4 til at vende tilbage til det forrige niveau eller afslutte menuen.

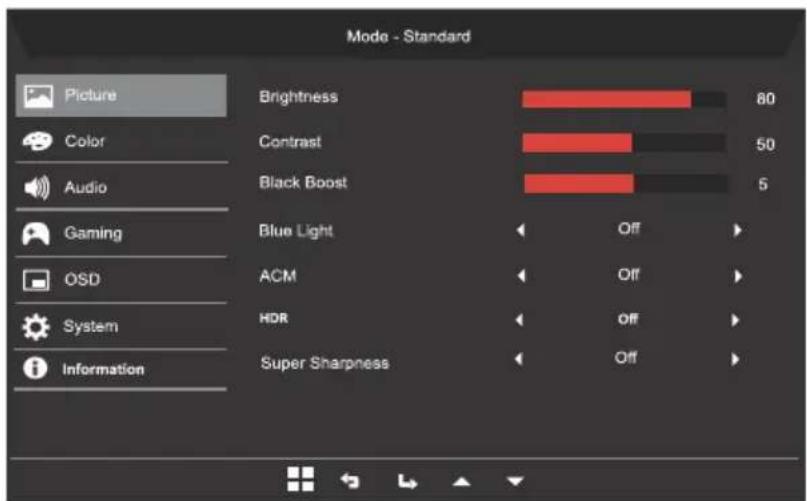

Justering af Picture (Billede)

1. Dobbeltklik på knap 1 for at åbne OSD.
2. Brug knapperne 1/2 til at vælge billedet fra OSD.
3. Tryk derefter på knap 3 for at navigere til den indstilling, du vil justere.
4. Brightness (Lysstyrke): Justerer lysstyrken fra 0 til 100.

Bemærk: Justerer balancen mellem lyse og mørke skygger.

1. Contrast (Kontrast): Justerer kontrasten fra 0 til 100.

Bemærk: Indstiller graden af forskellen mellem lyse og mørke områder.

1. Black Boost (Mørkeforstærkning): Denne indstilling forstærker fyldighedsniveauet for mørke farver i visningen – sort vil være mindre sort. Des højere niveau, des større er forstærkningen.

2. Blue Light (Blåt lys): Bortfiltrerer blåt lys ved at justere forskellige visningsforhold for Blue Light (Blåt lys) - 80%, 70%, 60%, 50%.

Bemærk: Højere værdier tillader, at der kommer mere blåt lys gennem. Vælg en lavere værdi hvis du ønsker den bedste beskyttelse.

1. ACM: Slå ACM til eller fra. Standard er fra.

2. HDR: SIå HDR fra, Auto eller HDR. Standard er Fra. Vælg Auto aktiverer denne funktion til automatisk at registrere og behandle HDR-signal. Bemærk:

3. Hvis HDR er "Auto", indstilles Tilstande automatisk til "HDR".

4. Hvis HDR er "Auto", er visse parametre (ACM, Gamma, Kontrast, Blåt lys, Farvetemperatur, Sort boost, Gråtonetilstand, 6-akset farvetone, 6-akset mættet og VRB / TVR) gråtonet og deaktiveret.

5. HDR-funktionen er kun tilgængelig til HDMI 2.0 eller DP.

6. Super Sharpness (Super skarphed)-teknologien kan simulere billeder i høj opløsning ved at forstærke pixeltætheden fra den oprindelige kilde. Den kan gøre billeder mere skarpe og tydeligere.

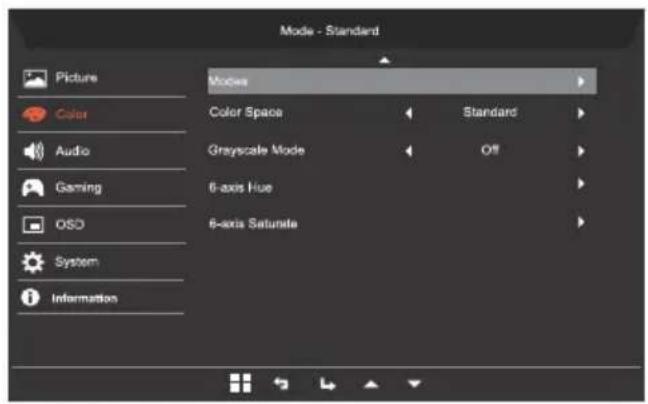

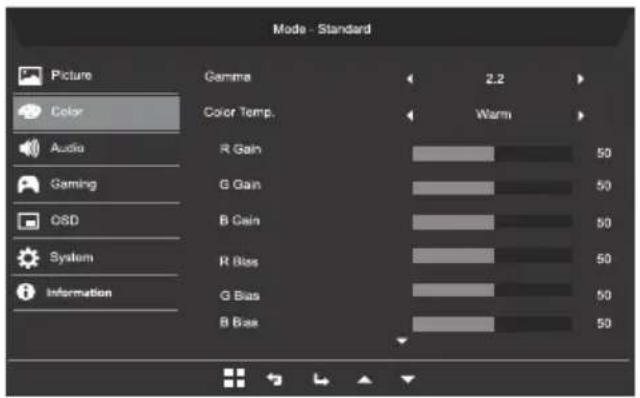

Justering af Color (Farve)

1. Dobbeltklik på knap 1 for at åbne OSD.
2. Brug knapperne 1/2 til at vælge billedet fra OSD.
3. Tryk derefter på knap 3 for at navigere til den indstilling, du vil justere.
4. Med tilstanden Gamma kan du justere tonens luminans.
   Standardværdien er 2,2 (standardværdi for Windows).
5. Color temperature (Farvetemperatur): Standard er Warm (Varm). Du kan vælge Cool (Kølig), Warm (Varm), Normal, Bluelight (Blåt lys) eller User (Bruger).

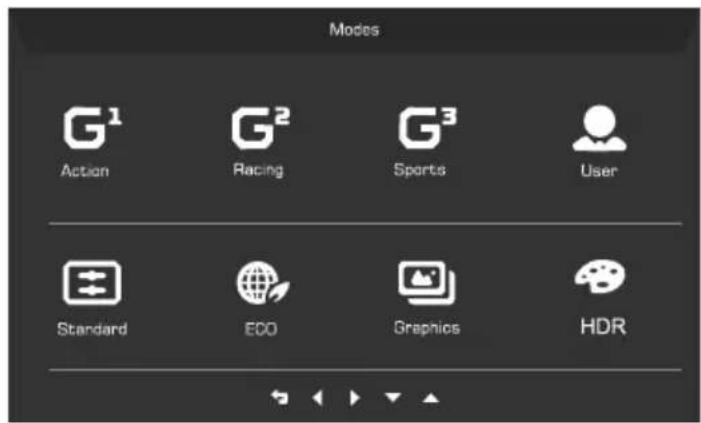

6. Modes (Tilstande): Vælg din foretrukne tilstand.

7. Farverum: Du kan vælge Standard, SMPTE-C, DCI, EBU, HDR, Rec. 709 eller sRGB.

Bemærk:

1. Hvis Color Space er "HDR", indstilles Modes automatisk til "HDR".

2. Hvis Color Space ikke er "HDR", er Modes indstillet til "Standard".

3. Grayscale Mode (Gråskala-tilstand): Slå gråskala-tilstand On (Til) eller Off (Fra).

4. 6-axis Hue (6-akse tone): Justerer tonen for rød, grøn, blå, gul, magenta og cyan.
5. 6-axis Saturate (6-akse mætning): Justerer mætning af rød, grøn, blå, gul, magenta og cyan.

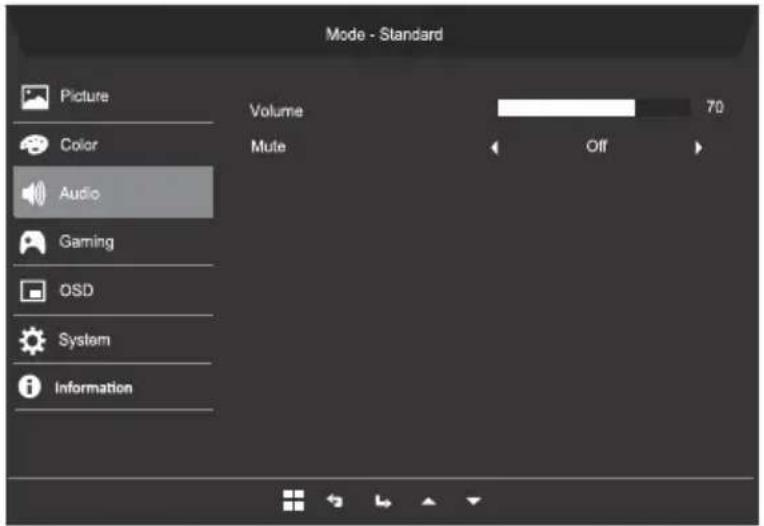

Justering af Audio (Lyd)

1. Dobbeltklik på knap 1 for at åbne OSD.
2. Brug knapperne 1/2 til at vælge billedet fra OSD.
3. Tryk derefter på knap 3 for at navigere til den indstilling, du vil justere.
4. Volume (Lydstyrke): Justerer lydstyrken.
5. Mute (Slå lyd fra): Vælg On (Til) eller Off (Fra).

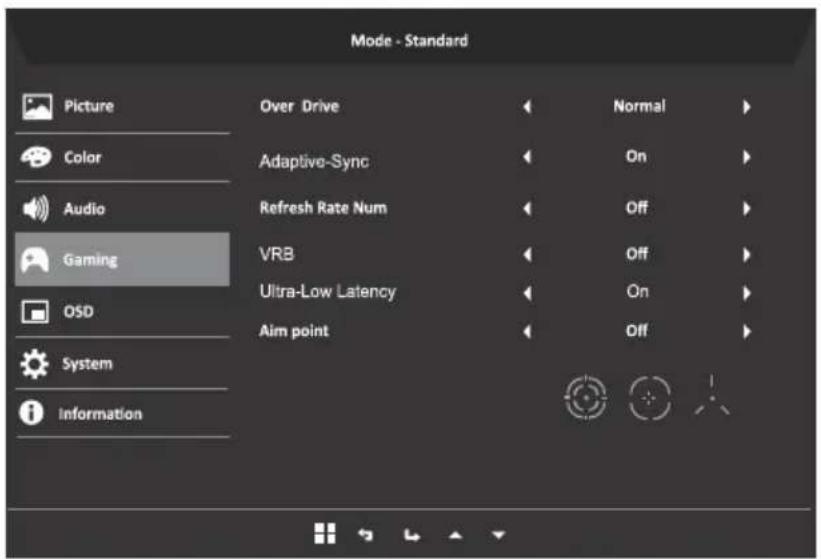

Justering af Gaming (Spil)

1. Dobbeltklik på knap 1 for at åbne OSD.
2. Brug knapperne 1/2 til at vælge billedet fra OSD.
3. Tryk derefter på knap 3 for at navigere til den indstilling, du vil justere.
4. Over Drive (Overgear): Vælg Off (Fra), Normal eller Extreme (Ekstrem).
5. Adaptive-Sync: Til at indstille understøttende Adaptive-Sync. Standard er On (Til).

Bemærk:

1. Adaptive-Sync slås "TIL", stilles Over Drive automatisk til "Normal".

2. Hvis Adaptive-Sync slås "FRA", kan bruger stille Over Drive til en af følgende tre indstillinger: (a) Ekstrem (b) Normal (c) Fra.

3. Refresh Rate Num (Opdateringshastighed): Viser skærmens aktuelle opdateringshastighed.

4. VRB: Når VRB er Extreme (Ekstrem) eller Normal, giver VRB et skarpere og tydeligere, dynamisk billede. Standard er Off (Fra).

• VRB understøtter ikke PIP/PBP-tilstand og HDR-tilstand. (udvalgte modeller)
• Når VRB er Extreme (Ekstrem) eller Normal er Adaptive-Sync automatisk slået Fra.
• VRB påvirker lysstyrken for følgende: Logo, Sigtekikkert, Meddelelse og Input-ikon.
• VRB-funktionen er afhængig af skærmens maksimale opdateringshastighed. Og den er tilgængelig, när opdateringshastigheden er større eller lig med 75Hz.

1. Ultra-Low Latency: Vælg Til for at fremskynde behandlingstiden for skærmskiftet.

Bemærk:

1. Hvis Adaptive-Sync er "ON", tændes Ultra-Low Latency automatisk og nedtones.

2. Ultra-lav ventetid understøttes ikke ved opløsninger under 800 x 600."

3. Aim Point (Sigtekikkert): Viser en Aim point (Sigtekikkert) på skærmen til skydespil.

Bemærk: Målpunkt understøttes ikke i PBP-tilstand.

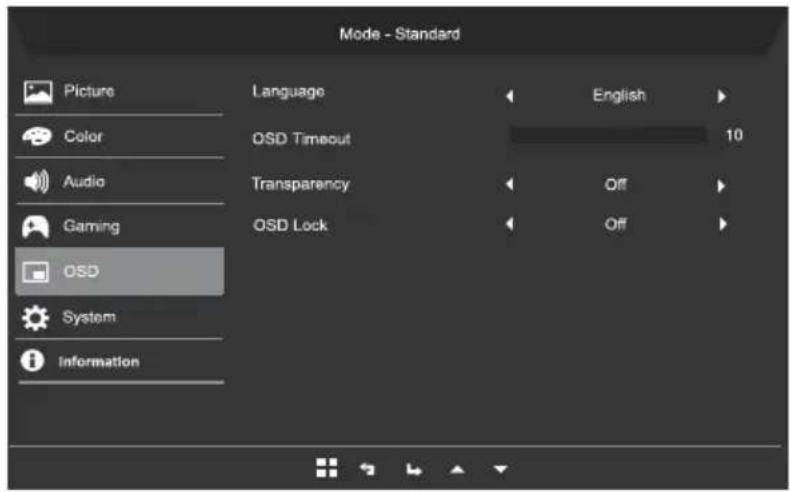

Justering af OSD

1. Dobbeltklik på knap 1 for at åbne OSD.
2. Brug knapperne 1/2 til at vælge billedet fra OSD.
3. Tryk derefter på knap 3 for at navigere til den indstilling, du vil justere.
4. Language (Sprog): Indstiller sproget for OSD-menuen.
5. OSD Timeout (Timeout for OSD): Justerer forsinkelsen, inden menuen OSD ikke længere vises.

6. Transparency (Gennemsigtighed): Vælg Transparency (Gennemsigtighed)-niveauet når du bruger spiltilstanden. Gennemsigtigheden kan være på 0% (OFF (FRA)), 20%, 40%, 60% eller 80%.

7. OSD-lås: OSD-låsefunktion bruges til at forhindre, at OSD-knappen ved et uheld trykkes. For at slette OSD-låsemeddelelsen skal du trykke og holde nede på knapperne 1/2 i 3 sekunder, indtil meddelelsen forsvinder. Hvis OSD-låsen fortsætter, skal du kontrollere, om Knapper 1/2 fungerer.

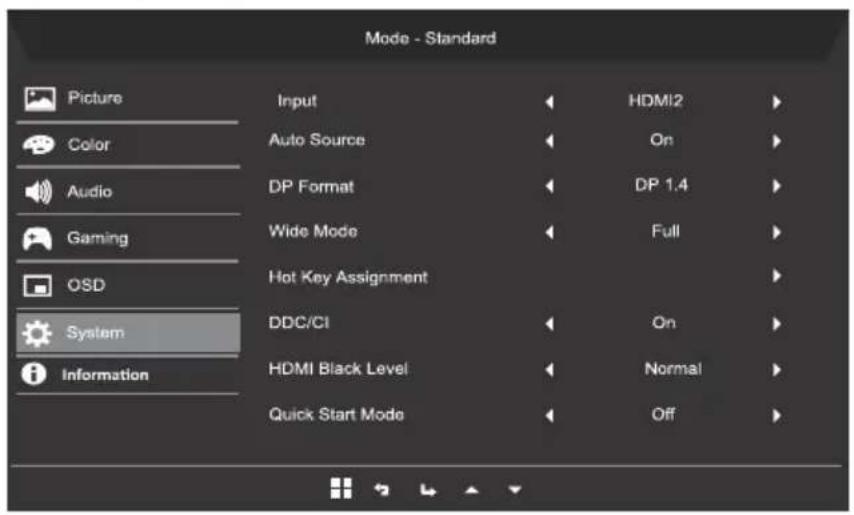

Justering af System

1. Dobbeltklik på knap 1 for at åbne OSD.
2. Brug knapperne 1/2 til at vælge billedet fra OSD.
3. Tryk derefter på knap 3 for at navigere til den indstilling, du vil justere.
4. Input (Indgang): Vælg indgangen fra en tilgængelig indgangskilde.
5. Auto Source (Automatisk kilde): Søger automatisk for tilgængelige indgangskilder.
6. DP Format (DP-format): Du kan vælge, hvilket DP format (DP-format) du bruger. Standard er indstillet til DP1.4.
7. Wide Mode (Bred tilstand): Du kan vælge, hvilke aspektforhold du bruger for skærmen.

8. Hotkey Assignment (Tildeling af genvejstast): Vælg funktionen Hotkey 1 (Genvejstast 1) eller Hotkey 2 (Genvejstast 2).

9. DDC/Cl: Giver mulighed for at konfigurere monitorens indstillinger gennem softwaren på computeren.

Bemærk: DDC/CI, en forkortelse af Display Data Channel/Command Interface (Kanal for visning af data/Kommandointerface), der muliggør sending af af skærmsignaler via software.

1. HDMI Black Level (HDMI sort niveau): Du kan vælge niveau af sort under HDMI-kilden. Valgmulighederne er Normal og Low (Lav).
2. Quick Start Mode (Hurtig start-tilstand): Aktiver skærmen hurtigt

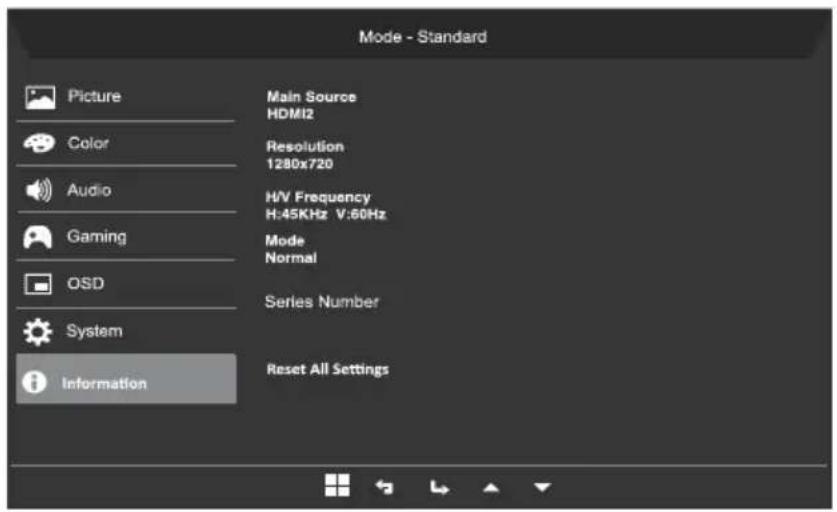

Produktoplysninger

1. Se de grundlæggende oplysninger om maskinen.
2. Nulstil alle indstillinger: Nulstil alle indstillinger til fabriksindstillingerne.

Fejlfinding

Gennemgå venligst denne fejlfindingsliste for fastsættelse af årsagen til eventuelle problemer, inden LCD-skærmen sendes til reparation eller service. (HDMI/DP-tilstand)

Problemer	Aktuel tilstand	Afhjælpes ved
Intetbillede	LED-lampe tændt	Brug skærmstyringsmenuen til justering af lysstyrke og kontrast til det maksimale, eller nulstil til fabriksindstillingerne.
	LED-lampe slukket	Kontroller afbryderen.
		Kontroller, at elledningen er tilsluttet rigtigt.
	LED blinker	Kontroller, at videosignalkablet er korrekt forbundet til bagsiden af skærmen.
		Kontroller, om computersystemet er tændt.
Unormal lyd (kun lydindgang-model) (ekstraudstyr)	Ingen eller ringe lyd	Kontroller, at lydkabel er tilsluttet computeren.
		Kontroller, om lydstyrkeindstillingen på computeren er sat til minimum og prøv at øgevolumen.
