BRUGSANVISNING Latitude 5310 DELL

Bemærk, forsigtig og adversel

i BEMÆRK: En NOTE angiver vigtige oplysninger, som hjælper dig med at bruge produktet bedre.

FORSIGTIG: FORSIGTIG angiver enten en mulig beskadigelse af hardware eller tab af data, og oplyser dig om, hvordan du kan undgå dette problem.

ADVARSEL: ADVARSEL angiver risiko for tingskade, legemsbeskadigelse eller død.

Indholdsfortegnelse

Kapitel 1: Sådan arbejder du med computeren....6

Sikkerhedsinstruktioner....6

Før du udfører arbejde på computerens indvendige dele....6

Sikkerhedsforanstaltninger....7

Beskyttelse mod elektrostatisk afladning (ESD)....7

ESD-feltservicesæt....8

Efter du har udført arbejde på computerens indvendige dele....9

Kapitel 2: Teknologi og komponenter....10

USB-funktioner....10

USB type-C....11

HDMI 1.4....12

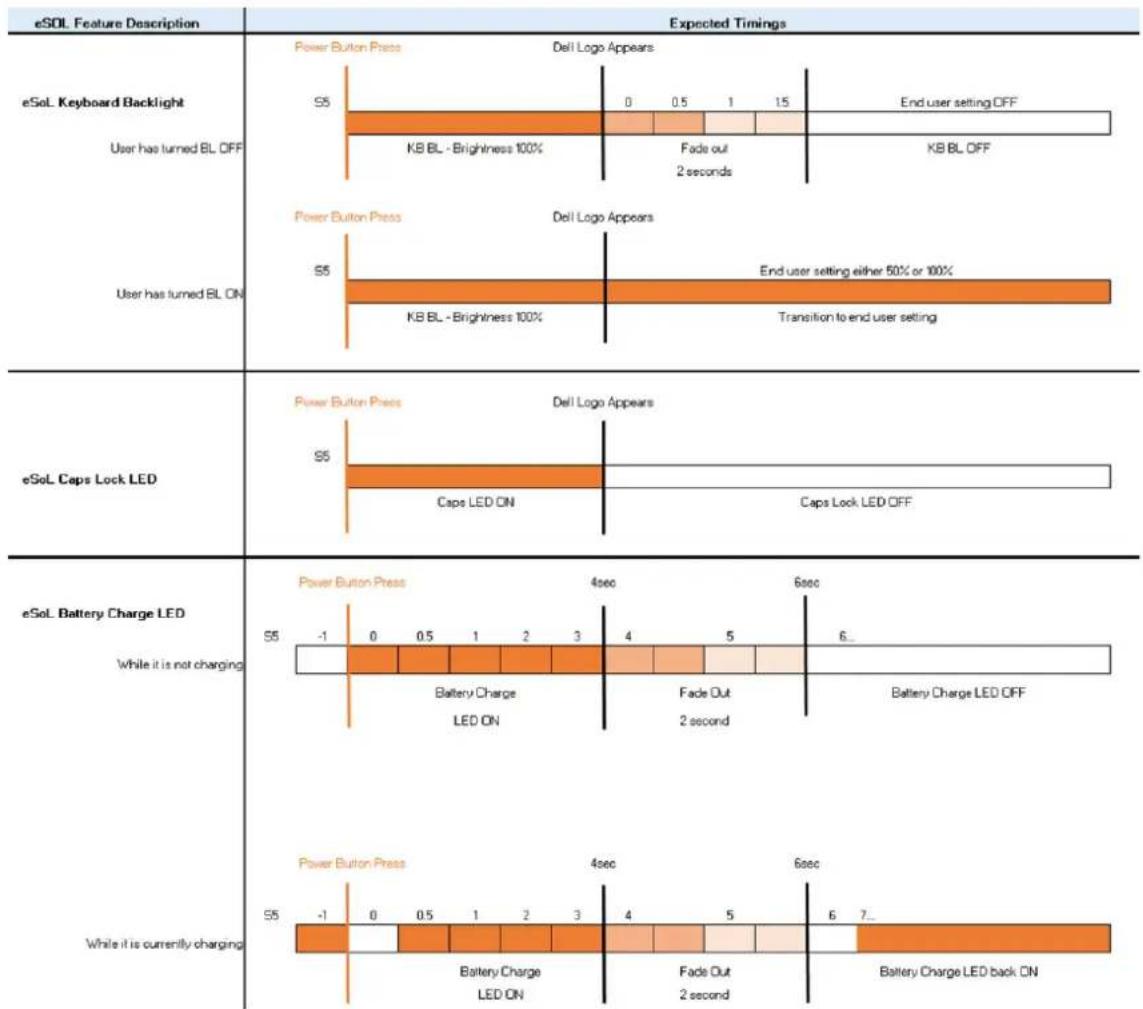

Tænd/sluk-knappens LED-adfærd....12

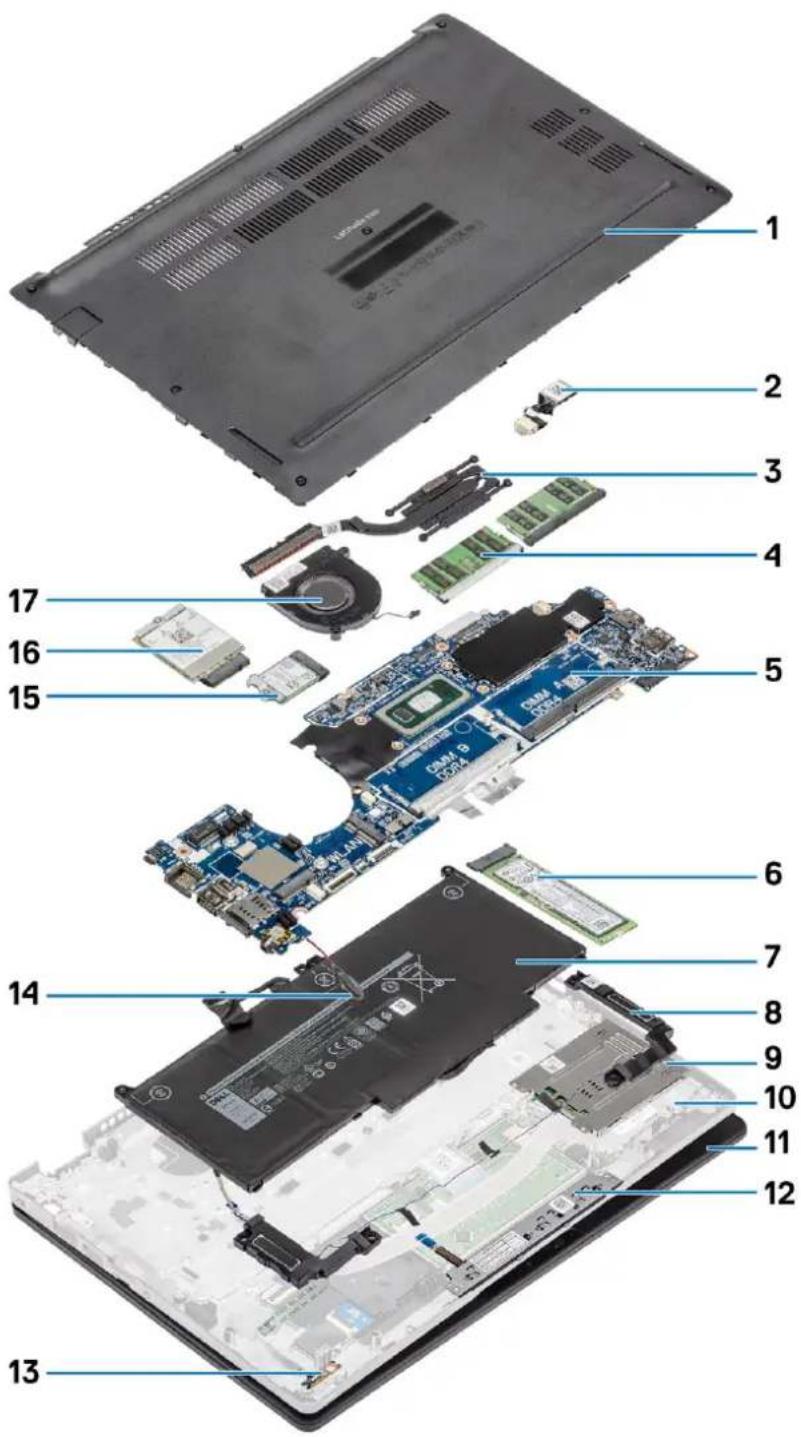

Kapitel 3: Større komponenter i dit system....15

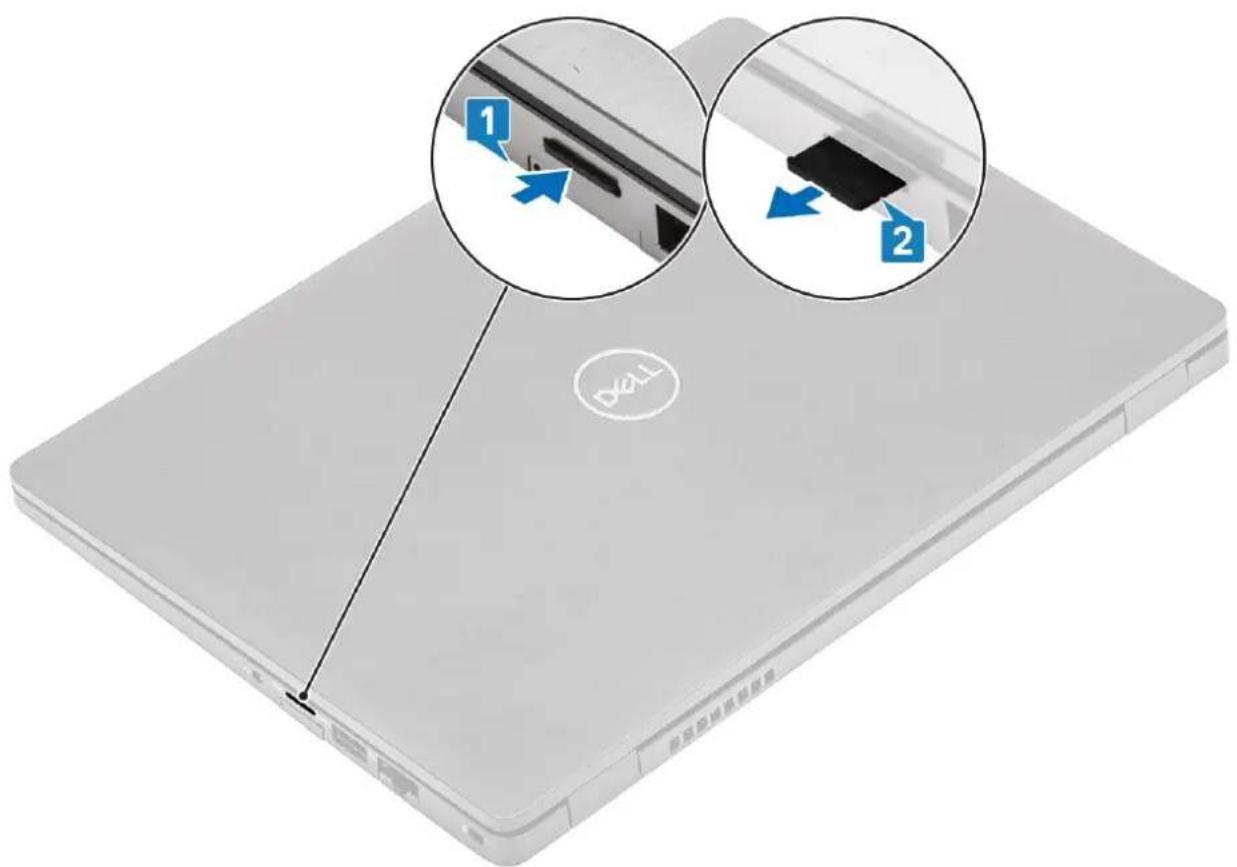

Sådan fjernes microSD-kortet....17

Sådan installeres microSD-kortet....18

SIM-kortbakke....19

Sådan fjernes SIM-kortbakken....19

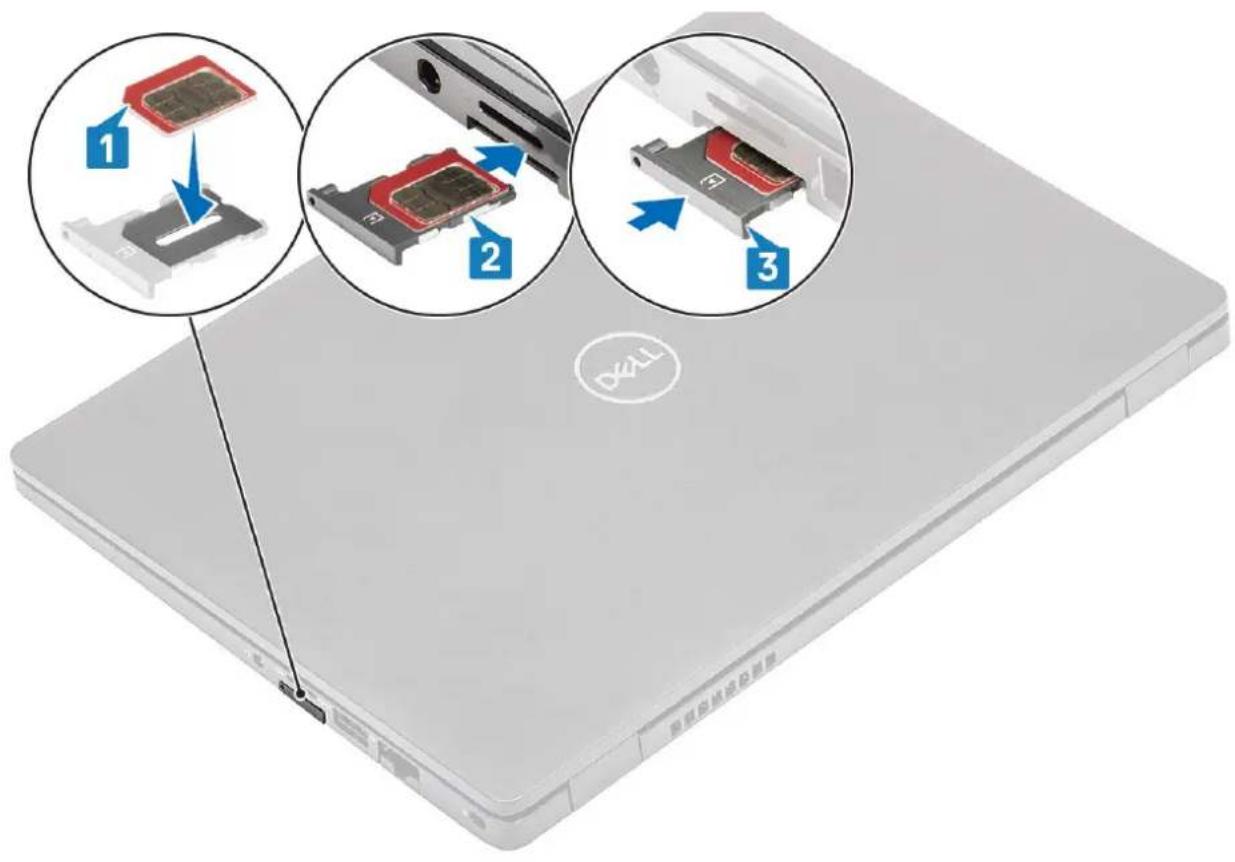

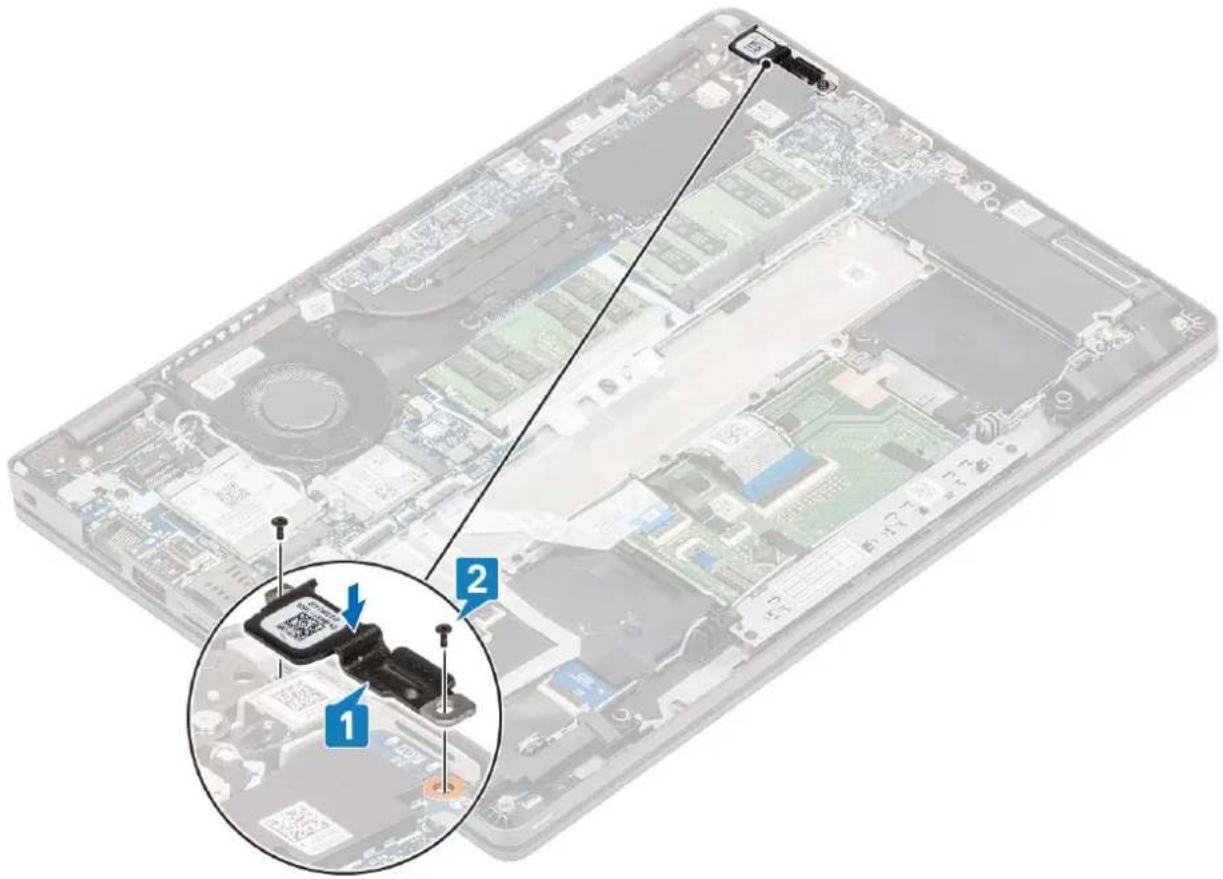

Sådan monteres SIM-kortbakken....20

Bunddæksel....21

Sådan fjernes bunddækslet....21

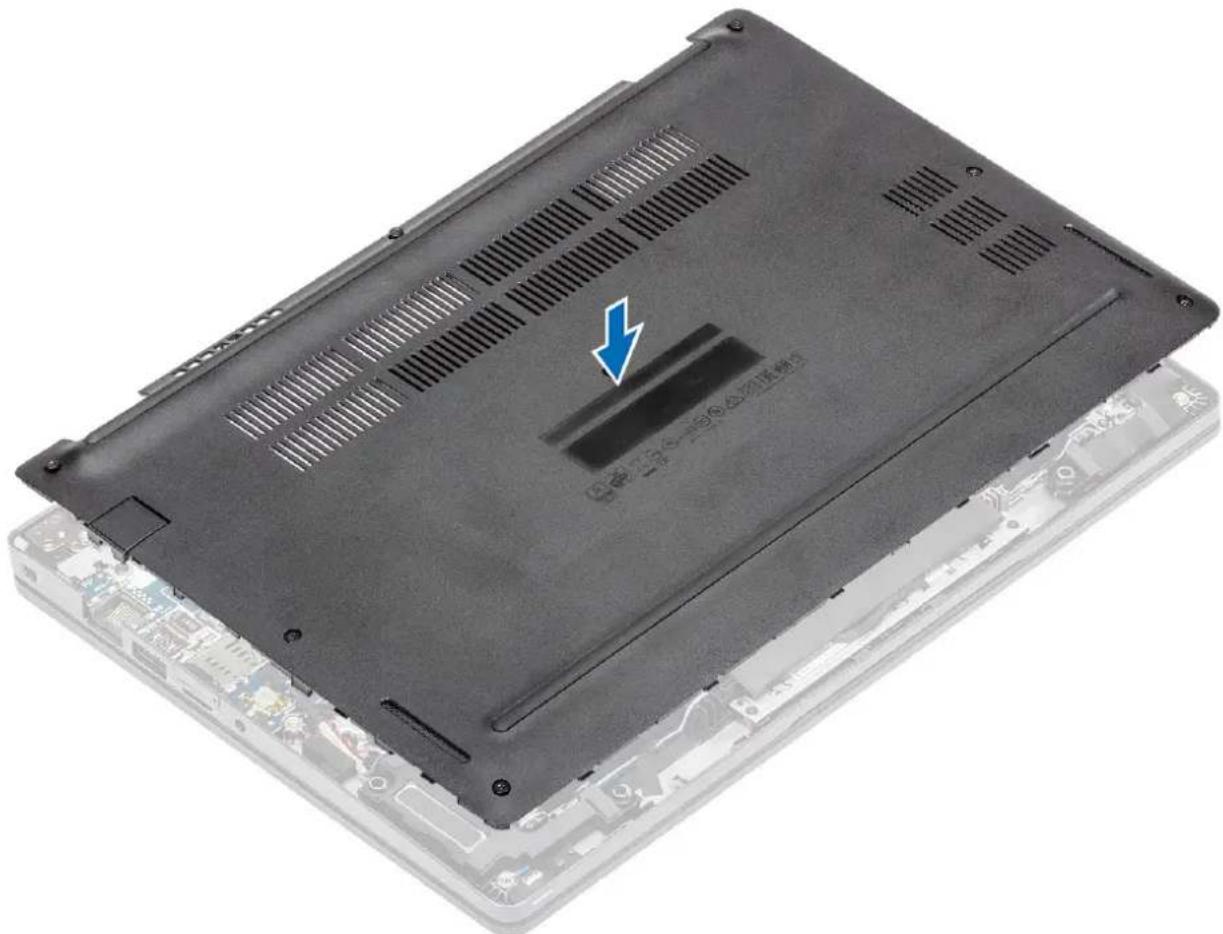

Sådan installeres bunddækslet....24

Batteri....27

Forholdsregler for lithium-ion-batteri....27

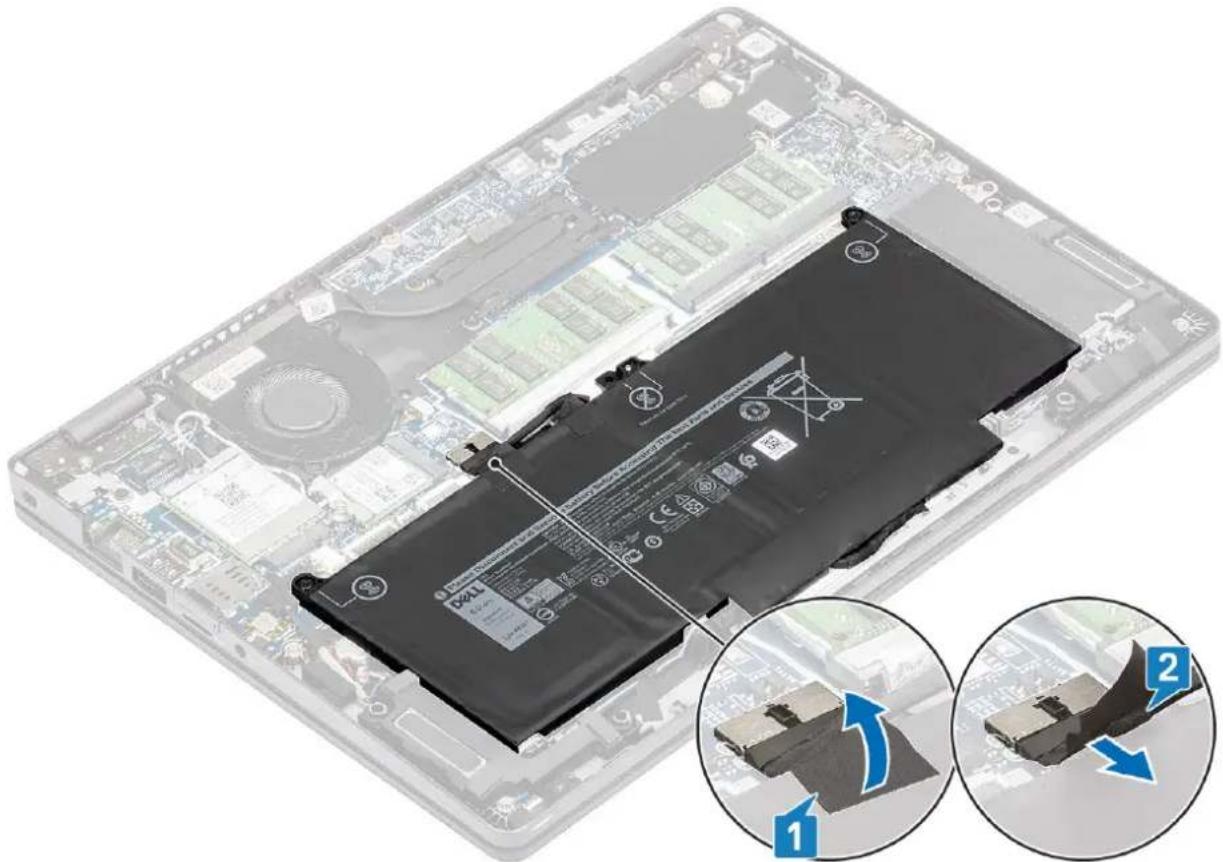

Sådan fjernes batteriet....28

Sådan installeres batteriet....29

WWAN-kort....31

Sådan fjernes WWAN-kortet....31

Sådan installeres WWAN-kortet....32

WLAN-kort....33

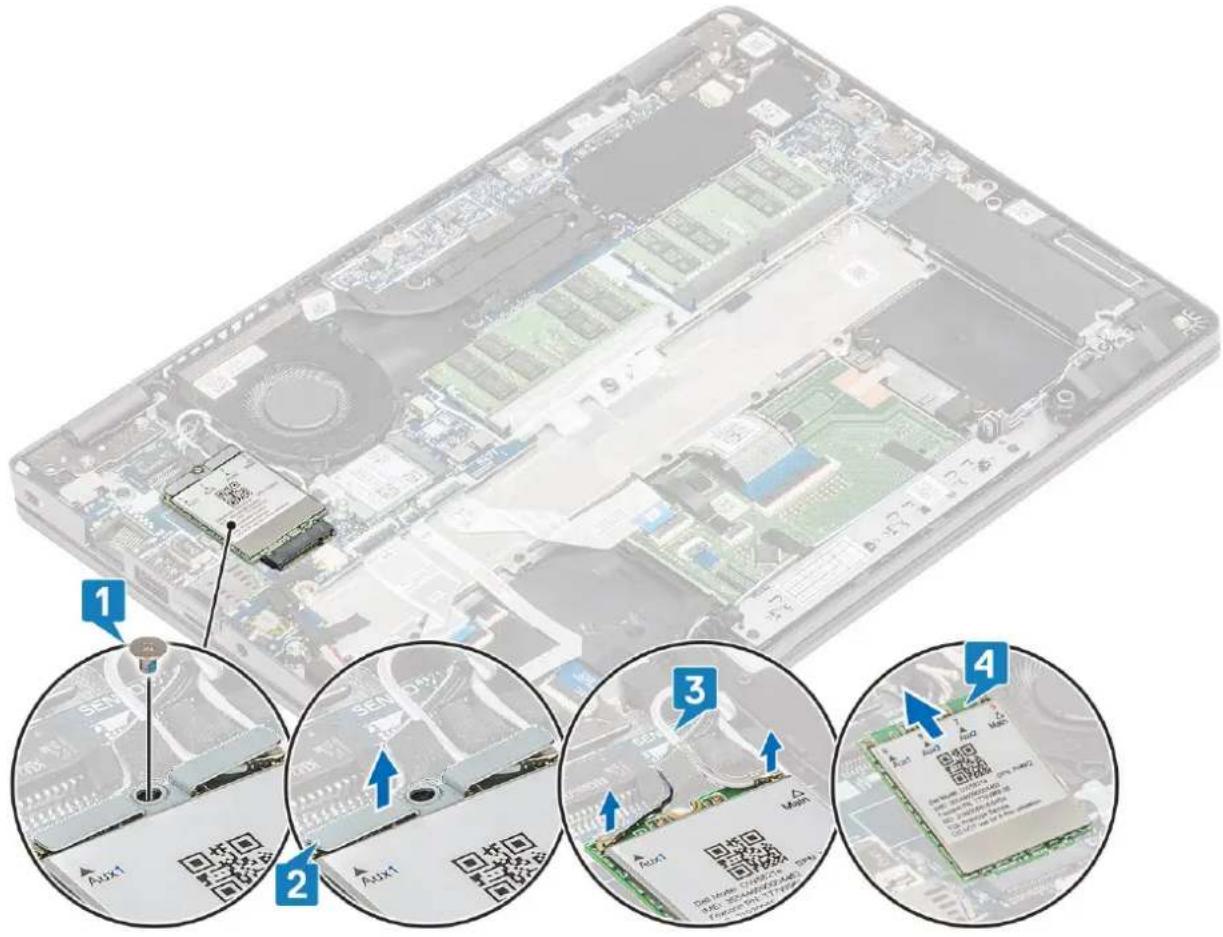

Sådan fjernes WLAN-kortet....33

Sådan installeres WLAN-kortet....34

Hukommelsesmoduler....35

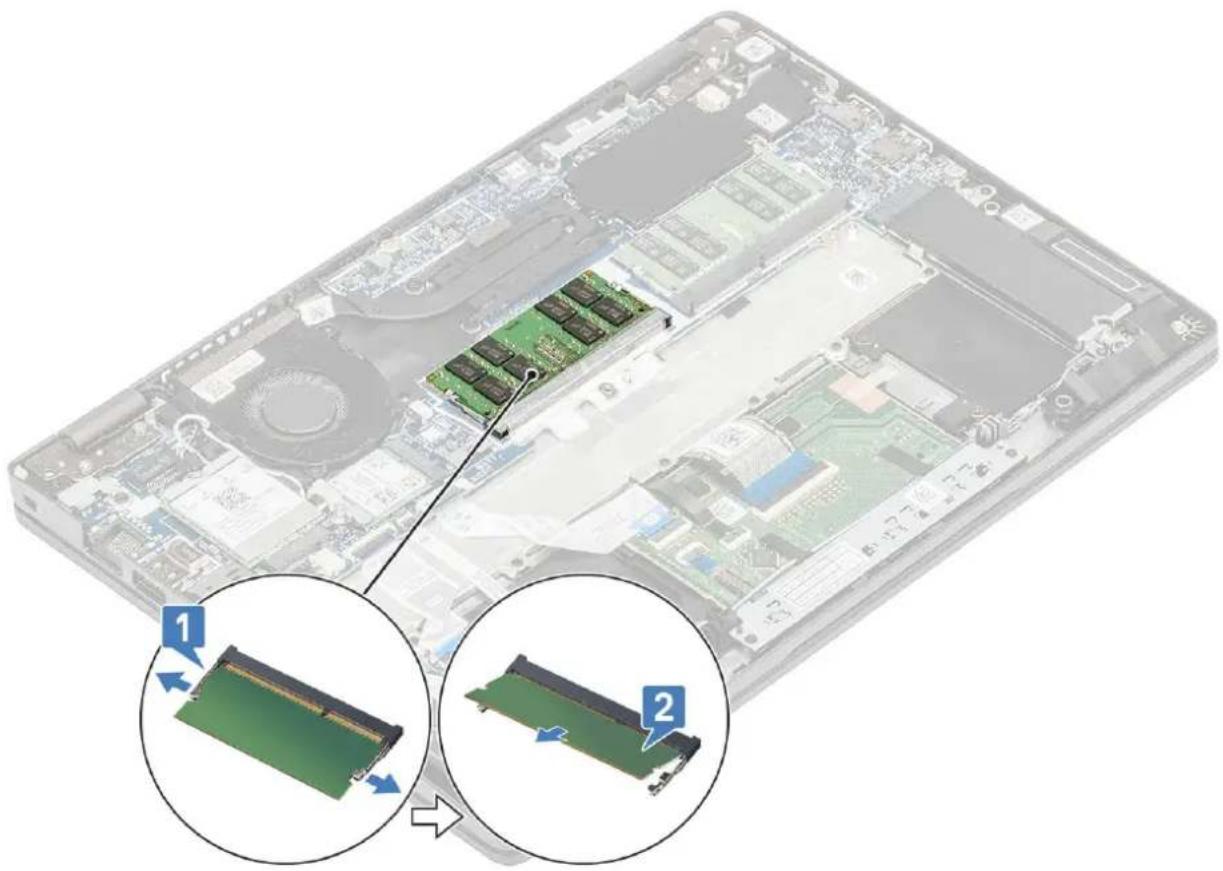

Sådan fjernes hukommelsesmodulet....35

Sådan installeres hukommelsesmodulet.... 36

Solid state-drev....37

Sådan fjernes M.2 SSD'et....37

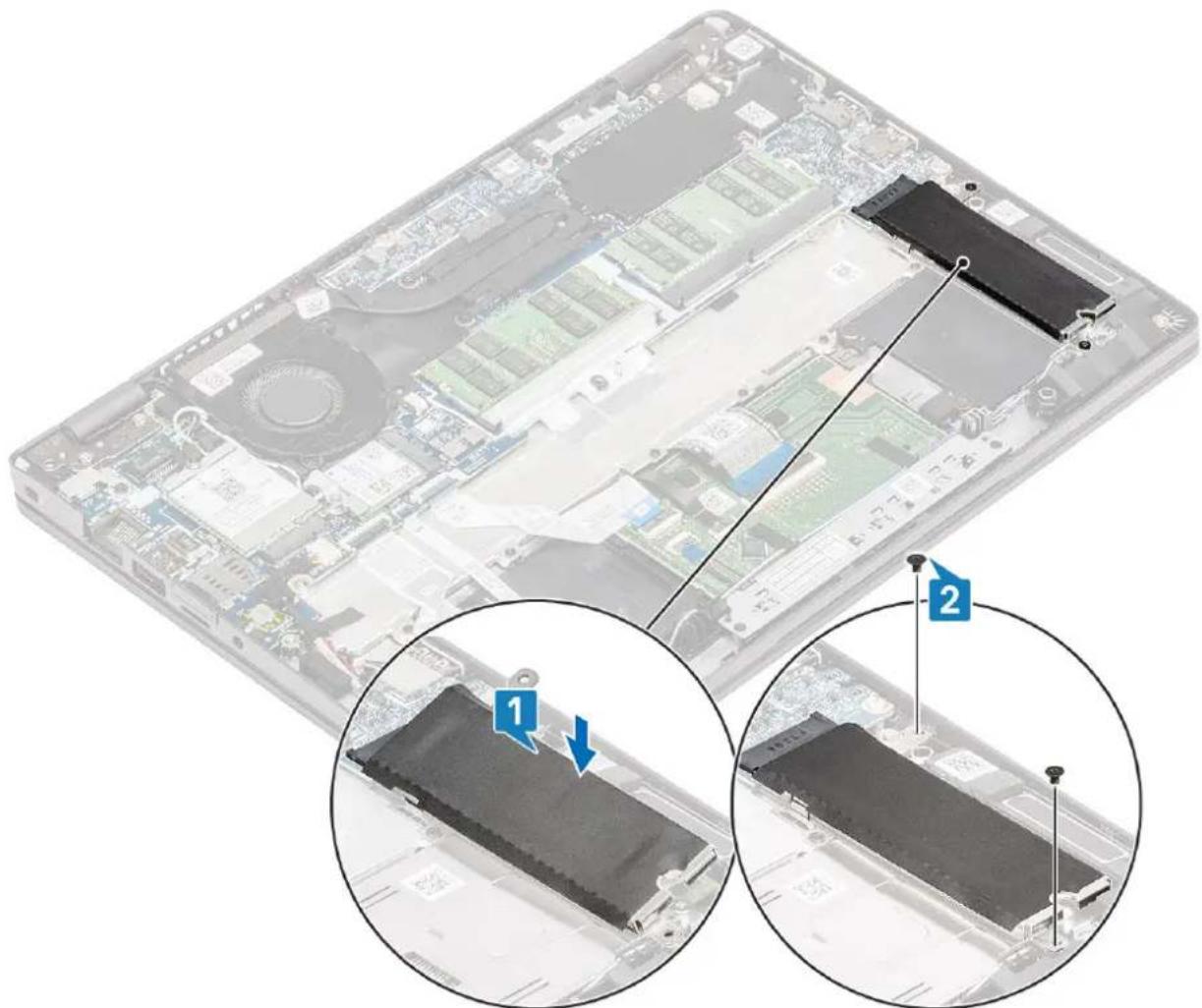

Sådan installeres M.2 SSD....39

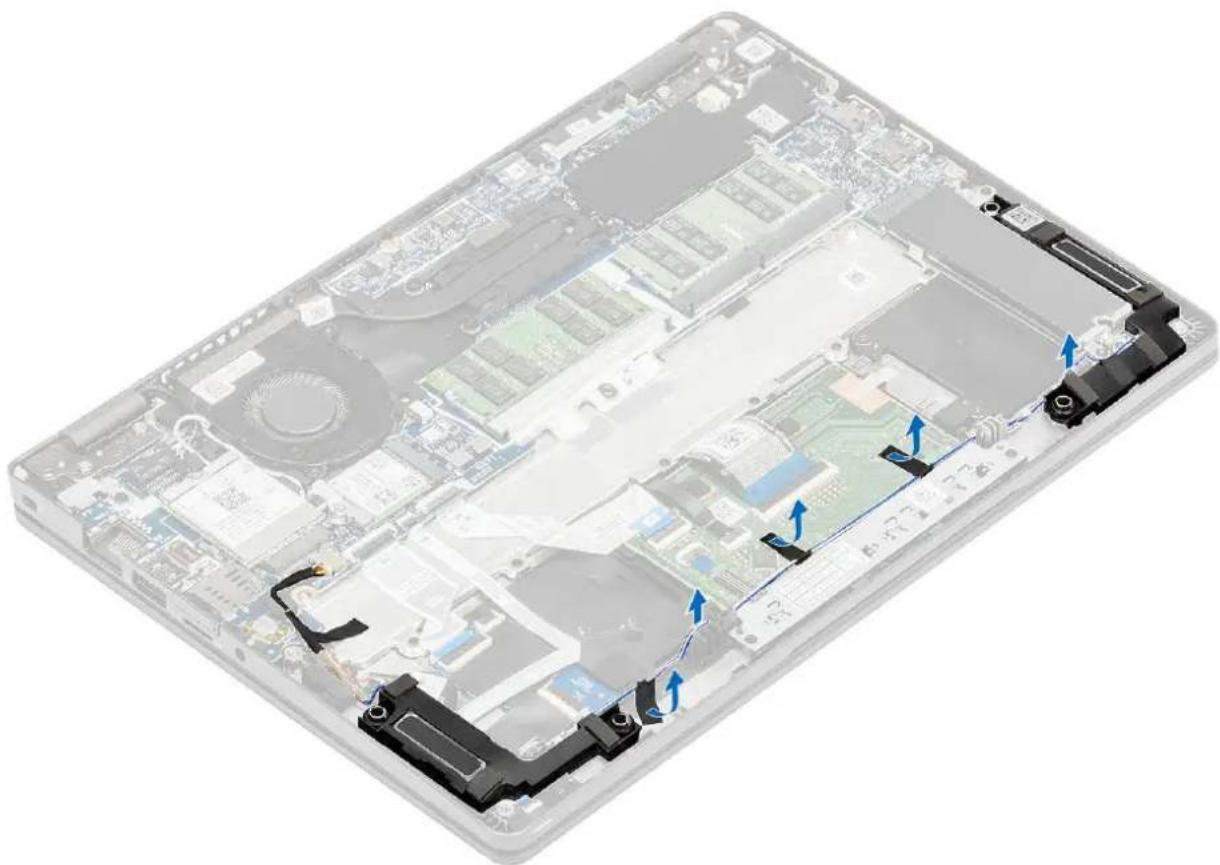

Højttalere....41

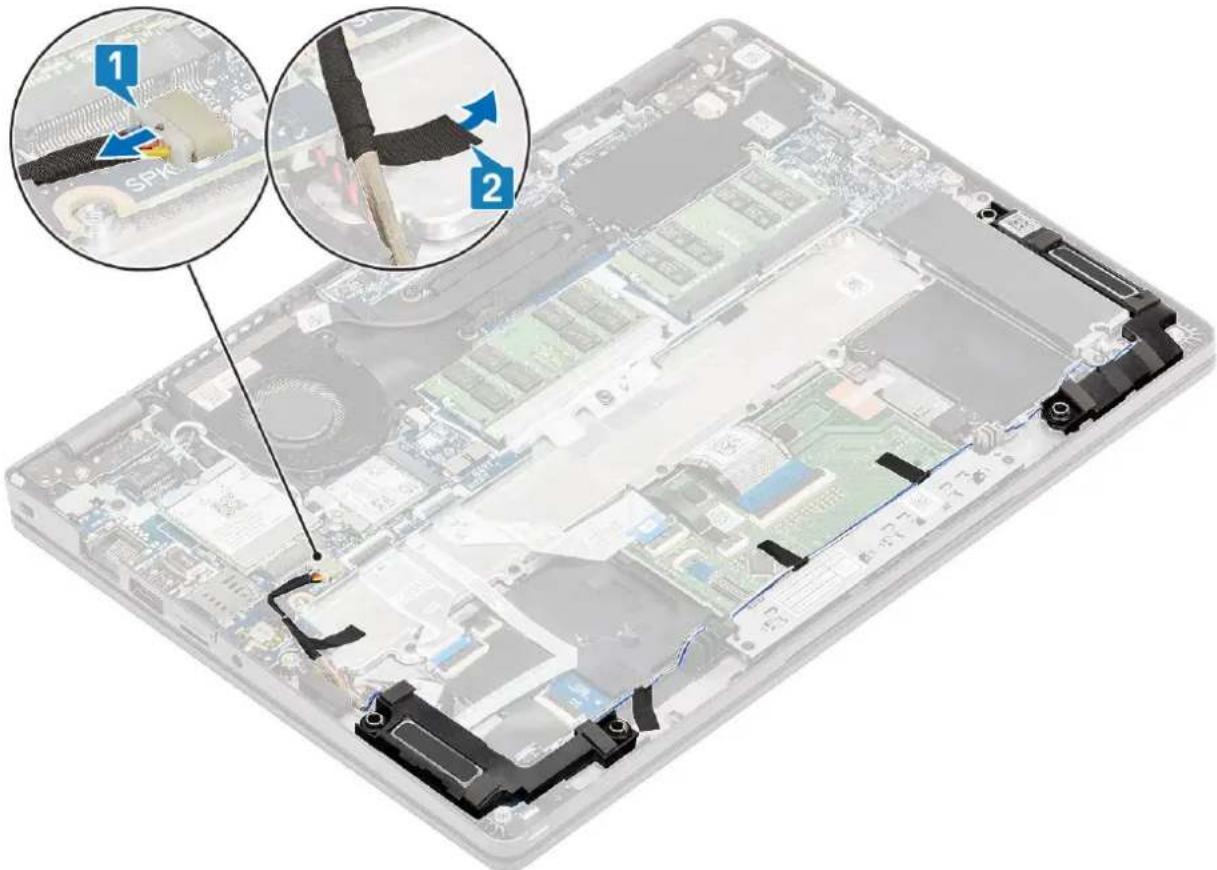

Sådan fjernes højtalerne....41

Sådan monteres højttalerne....44

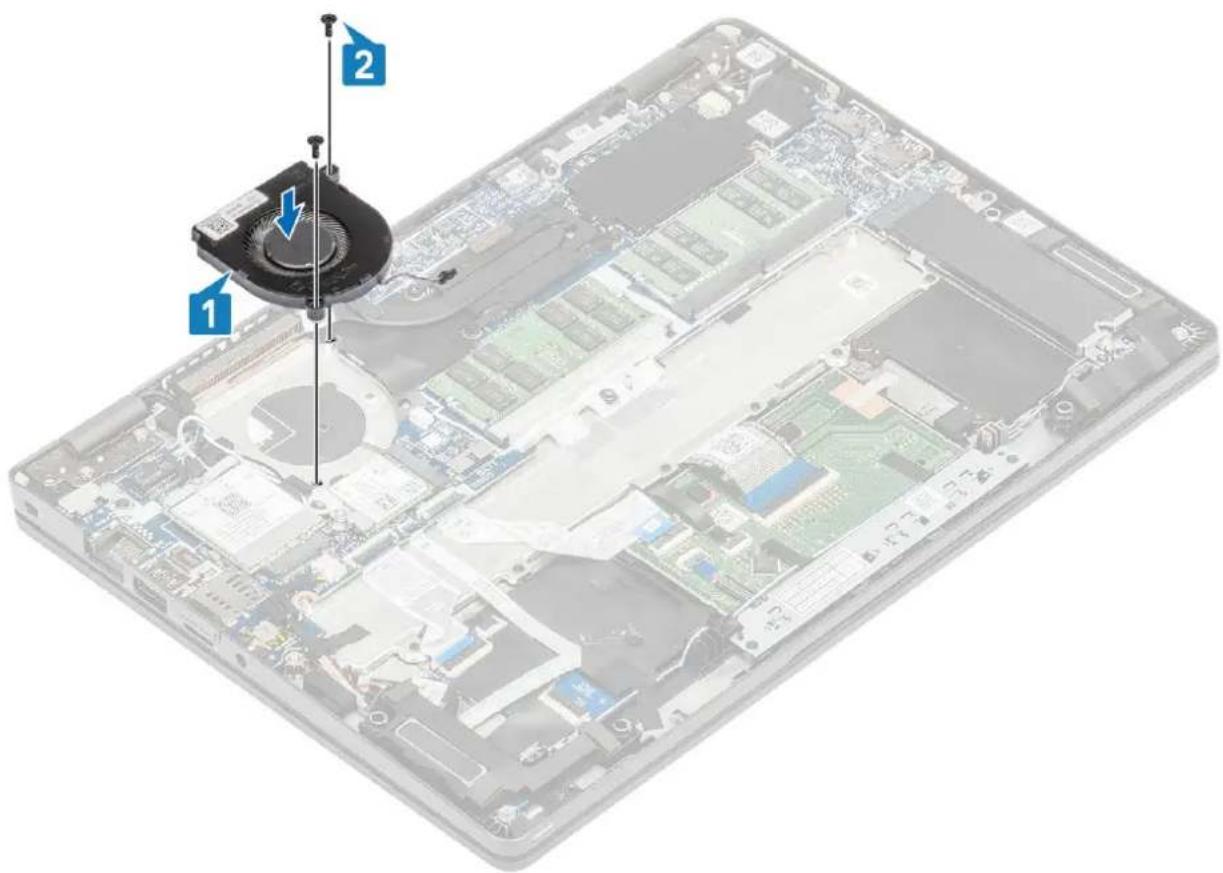

Systemblæser....47

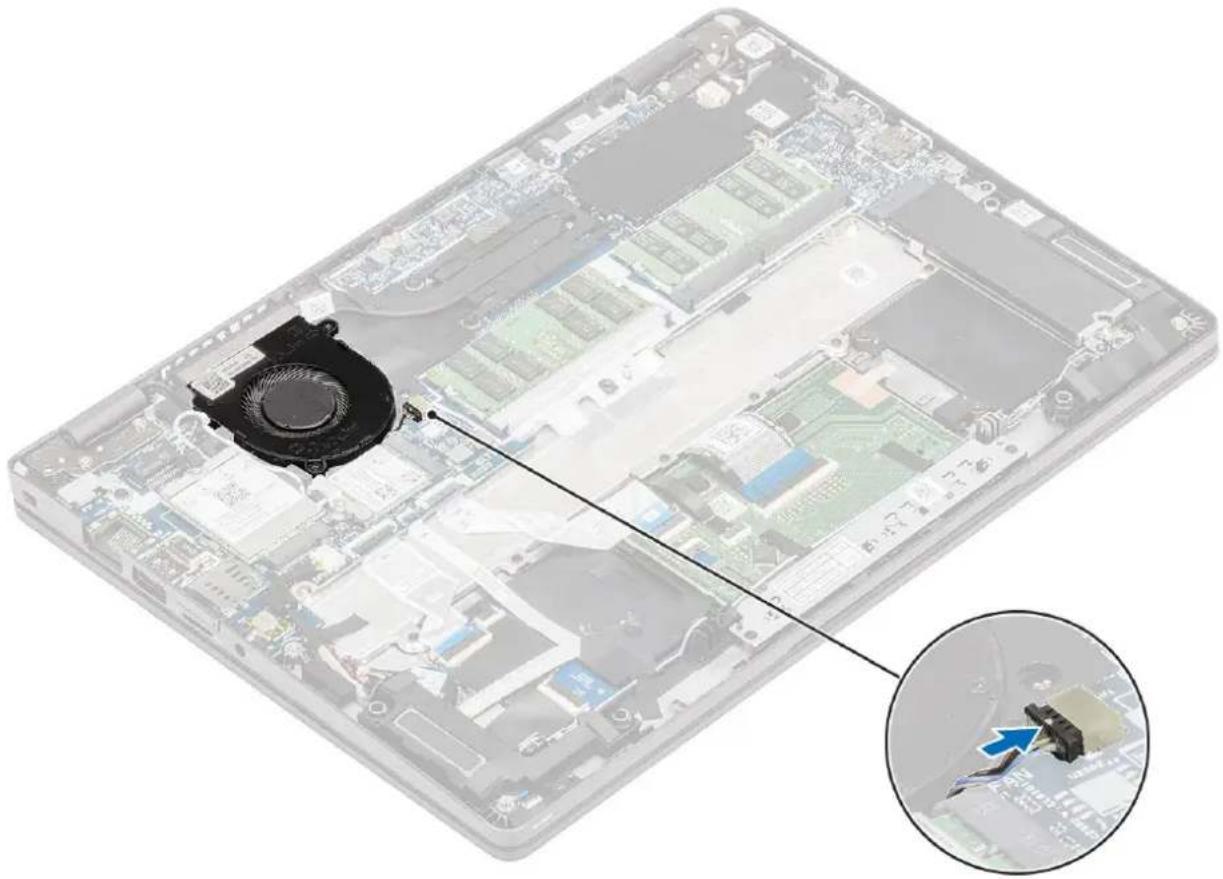

Sådan fjernes systemblæseren....47

Sådan installeres systemblæseren....49

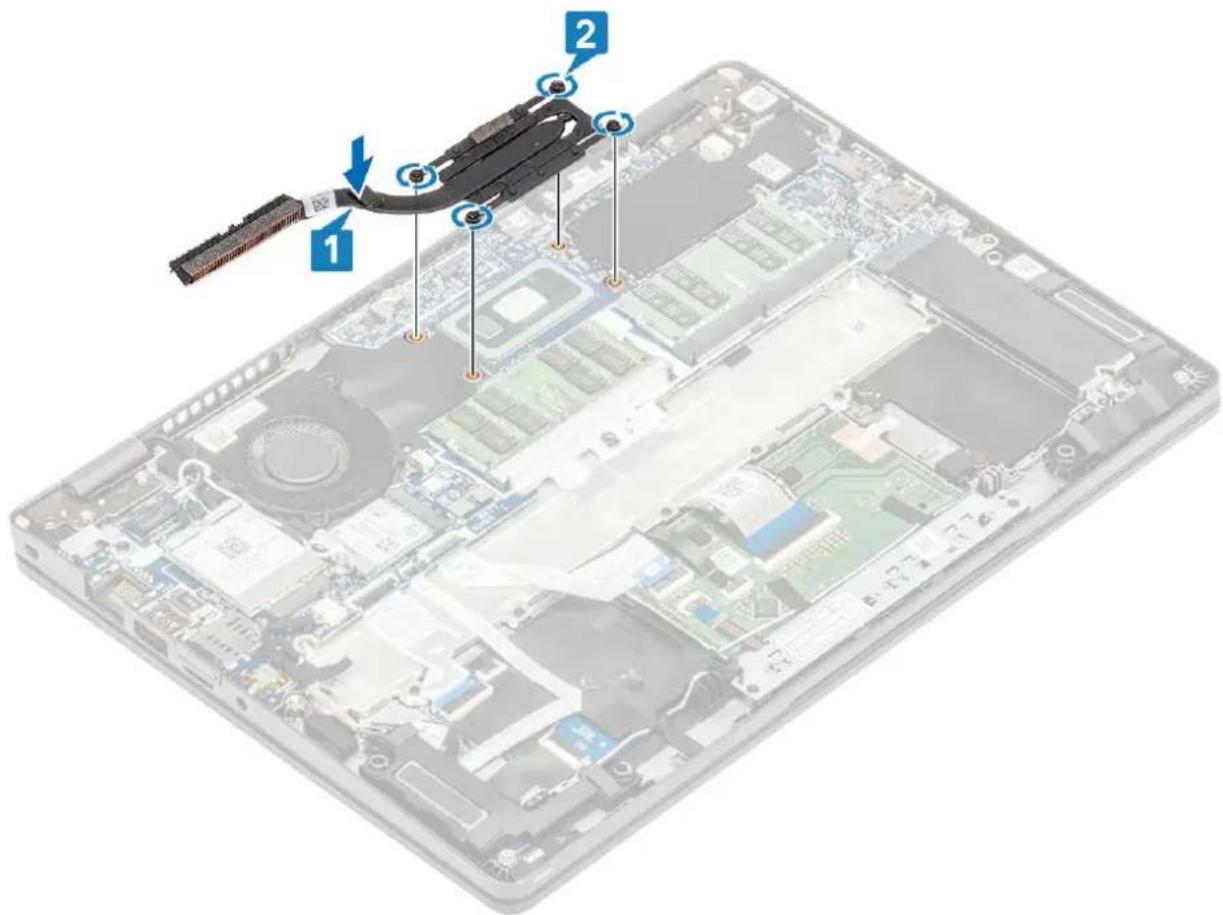

Varme-sink....51

51

52

DC-indgangsport....53

Fjernelse af DC-indgangsport....53

Installation af DC-indgangsport....55

LED-kort....57

Fjernelse af LED-kortet....57

Sådan installeres LED-kortet....60

Pegefeltknap-kort....63

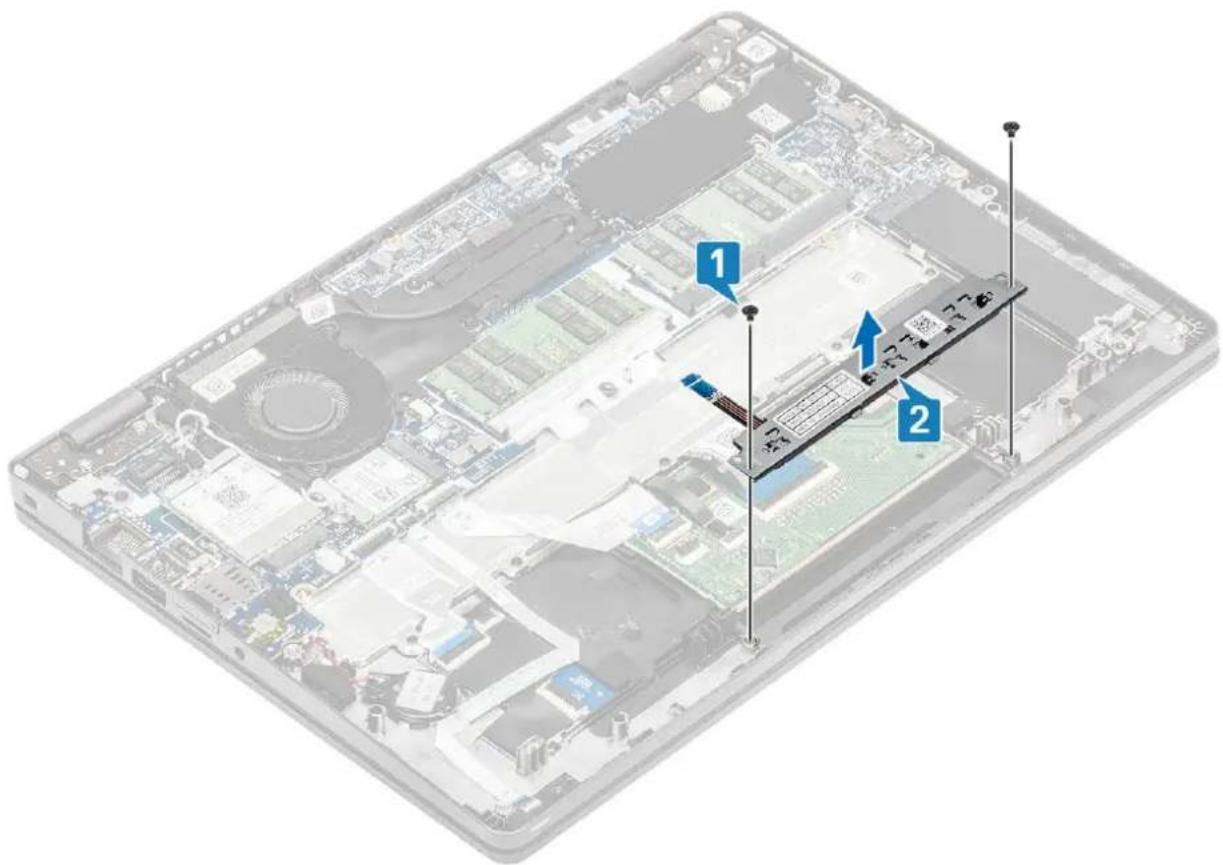

Sådan fjernes pegefeltknap-kortet....63

Sådan installeres pegefeltknap-kortet....65

Systemkort....67

Sådan fjernes systemkortet....67

Sådan installeres systemkortet....72

Møntcellebatteri....77

Sådan fjernes montcellebatteriet....77

Sådan installeres montcellebatteriet....78

Skaermmodul....79

Sådan fjernes skærmmodulet....79

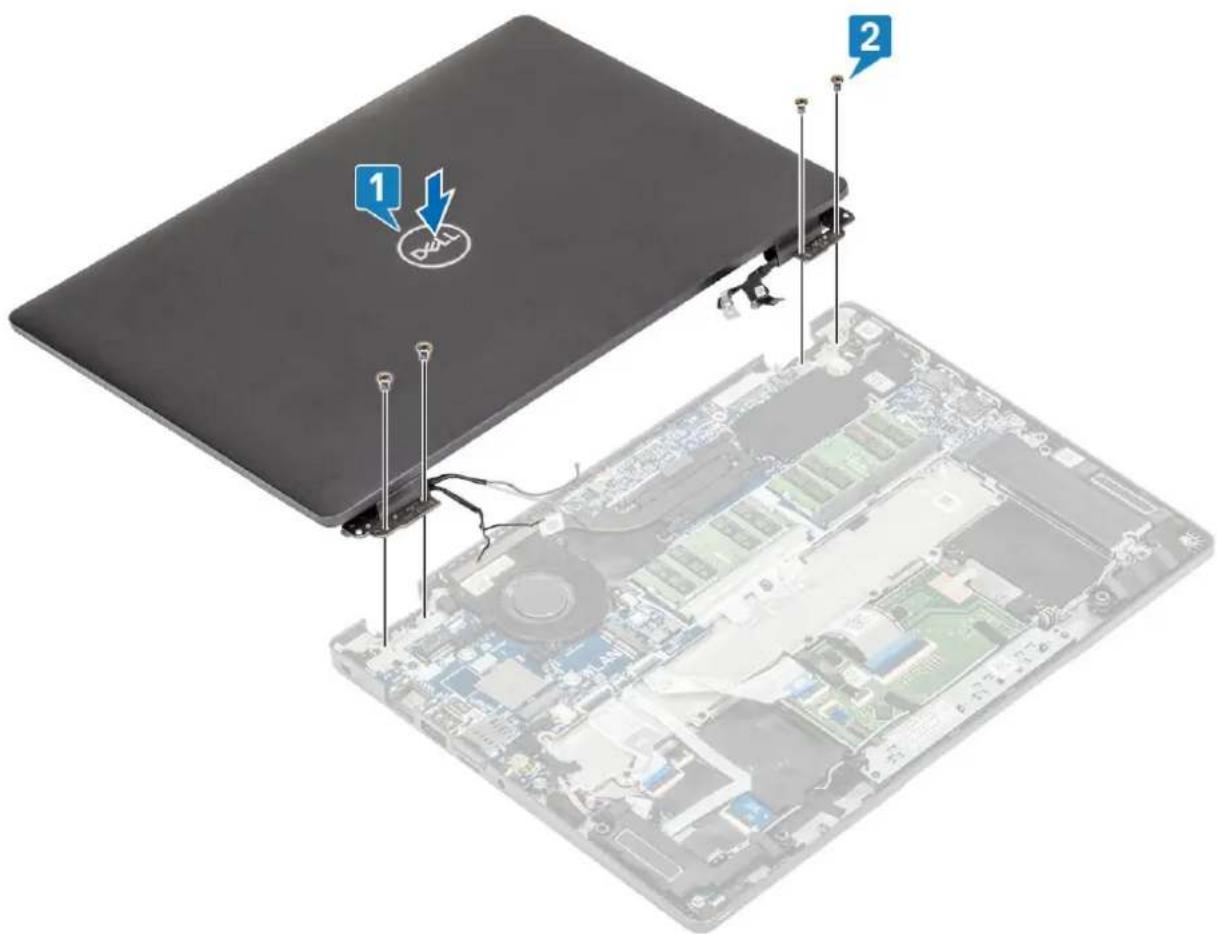

Sådan installeres skærmmodulet....82

Tastatur....85

Fjernelse af tastaturet....85

Sådan installeres tastaturet....88

Tastaturbøjle....91

Sådan fjernes tastaturets beslag....91

Sådan installeres tastaturets beslag....92

Chipkortlæser-kort....94

Sådan fjernes chipkortlæser-kortet....94

Sådan installeres chipkortlæser-kortet....95

Skaermfacet....97

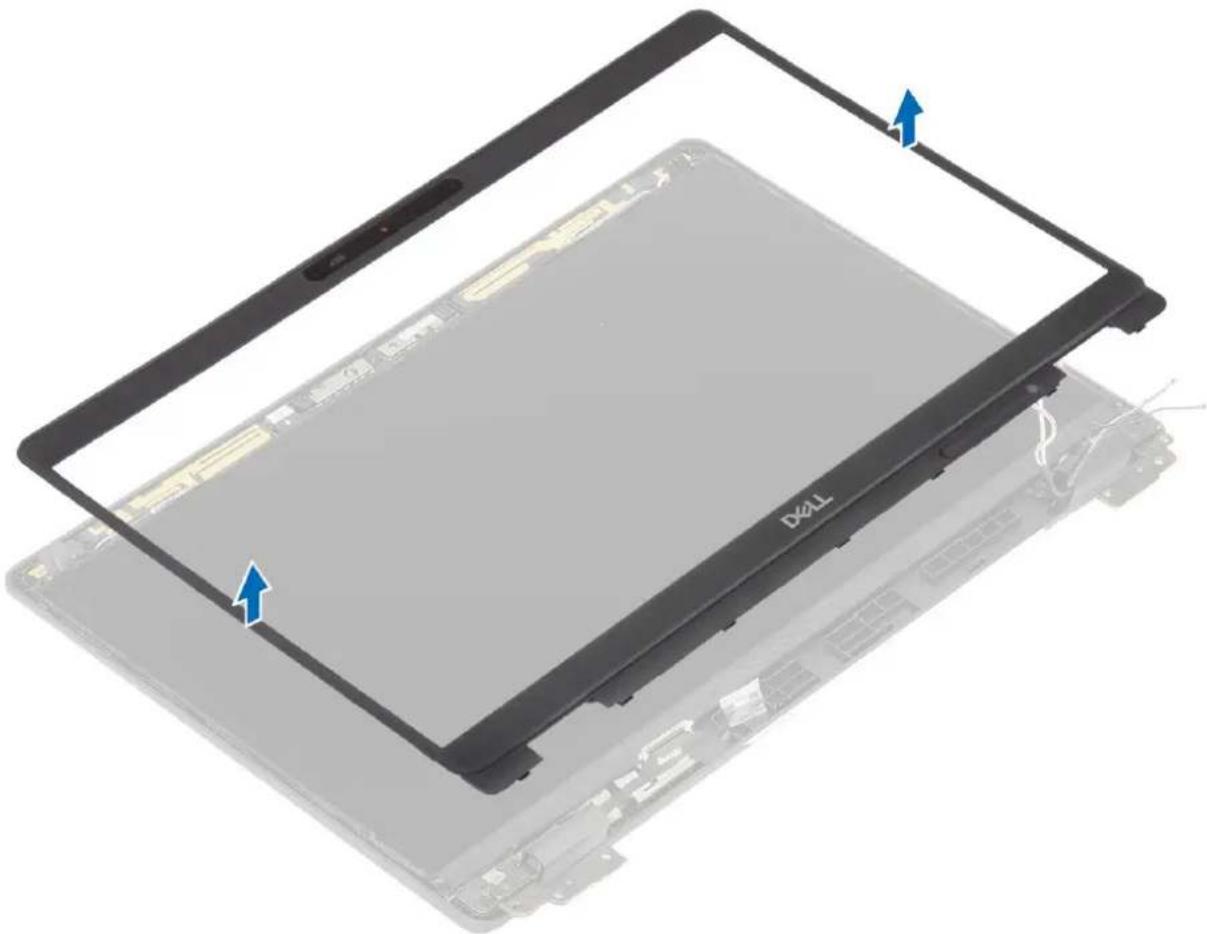

Sådan fjernes skærmrammen....97

Sådan installeres skærmfacetten....99

Hængselhætter....101

Sådan fjernes hængselhætterne....101

Sådan installeres hængselhætterne....102

Skærmhængsler....103

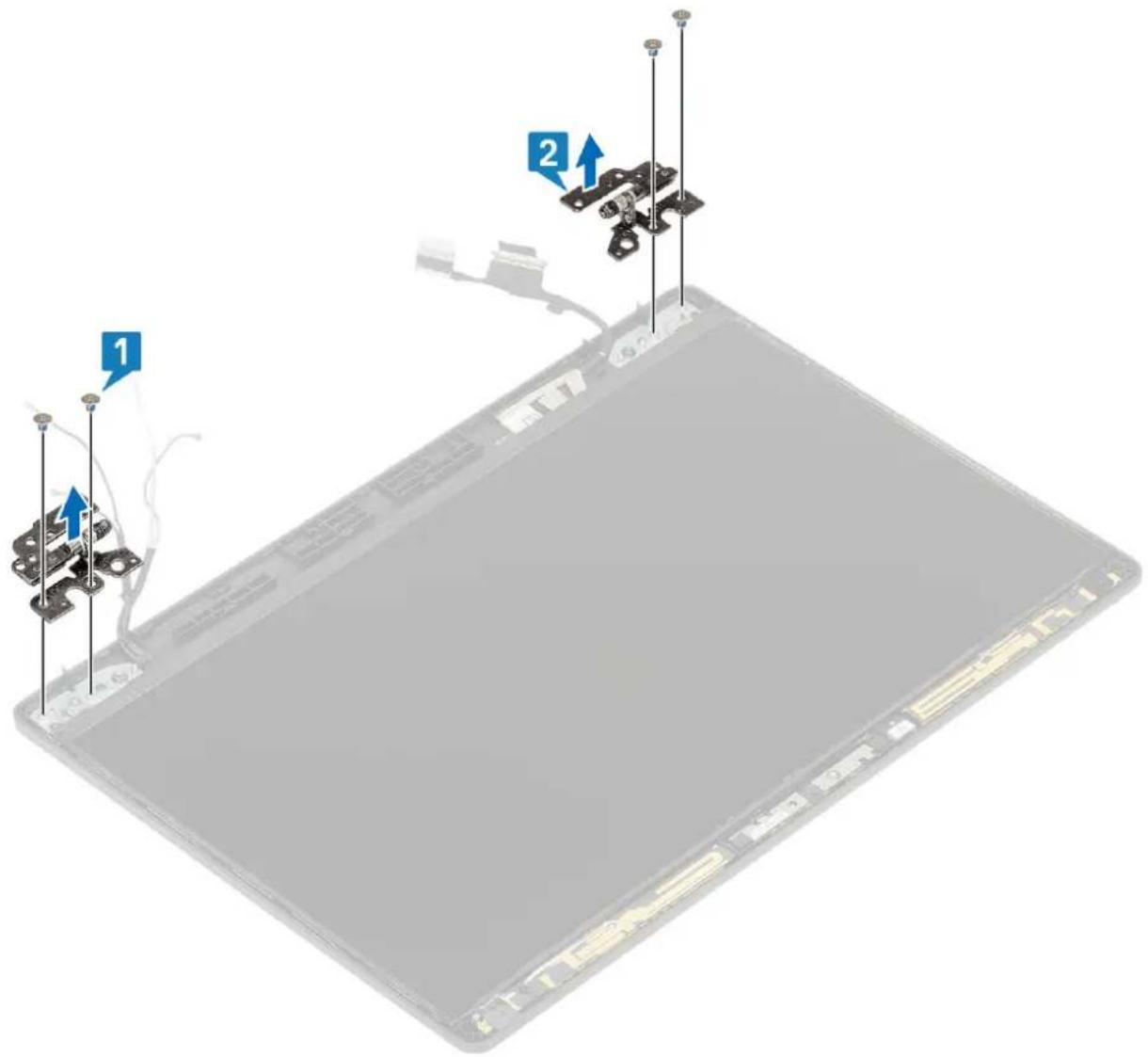

Sådan fjernes et skærmhængsel....103

Montering af skærmhængsler....104

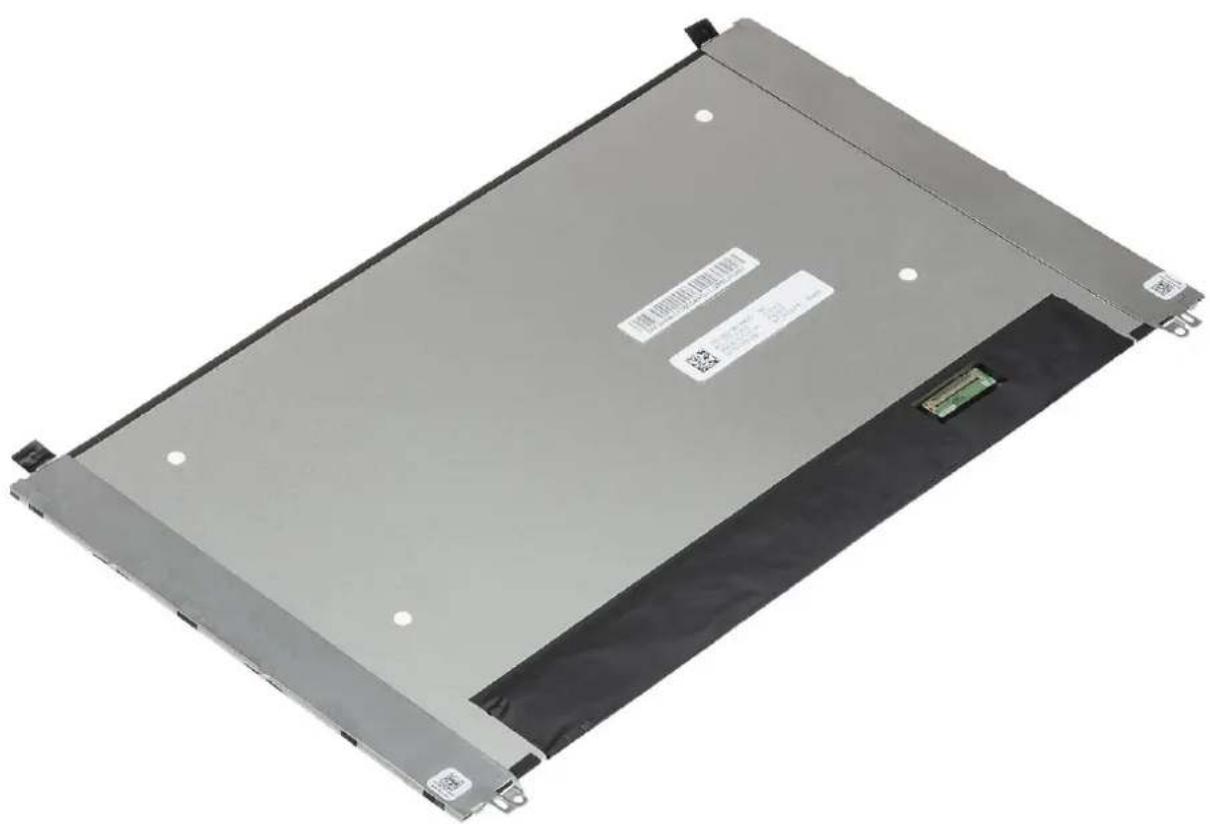

Skærmpanel....105

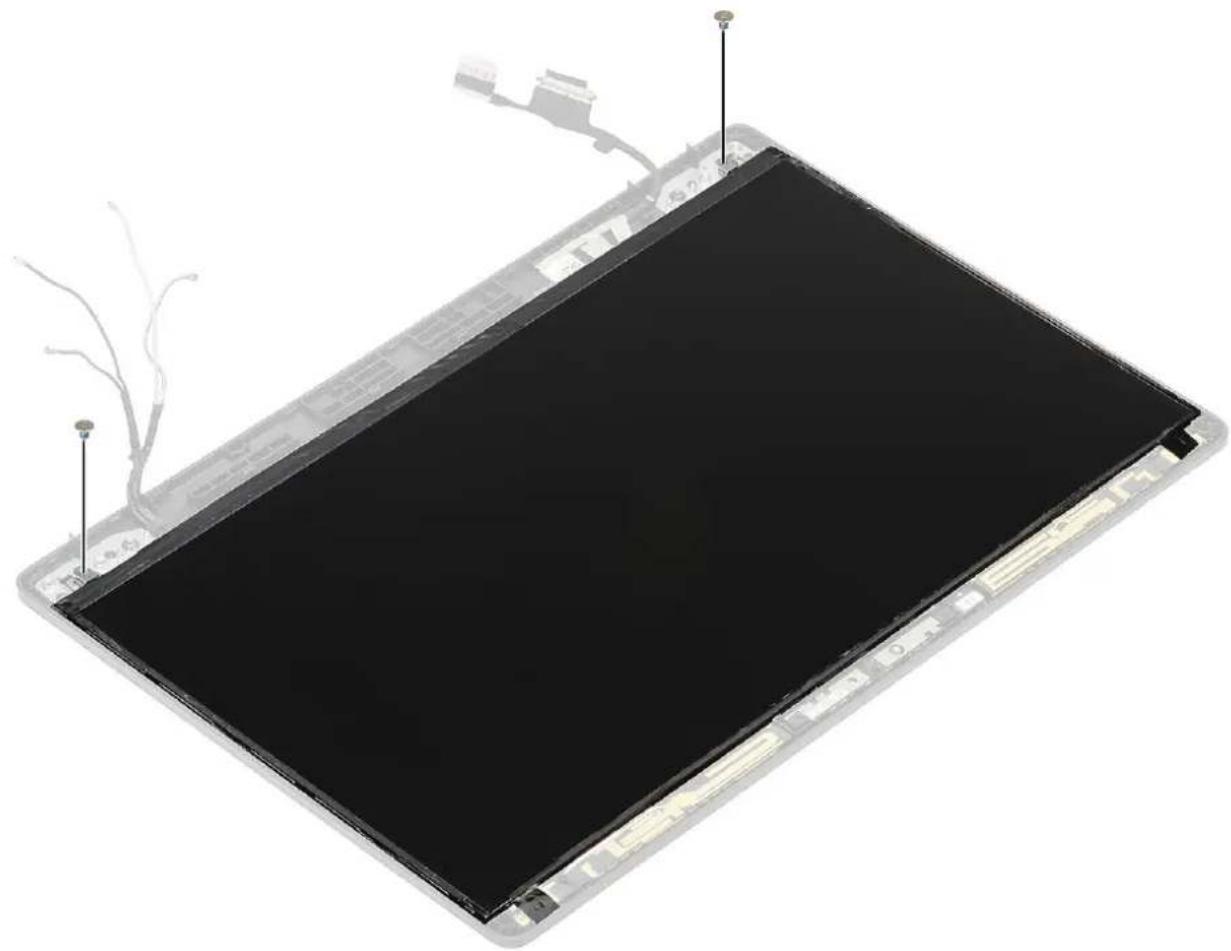

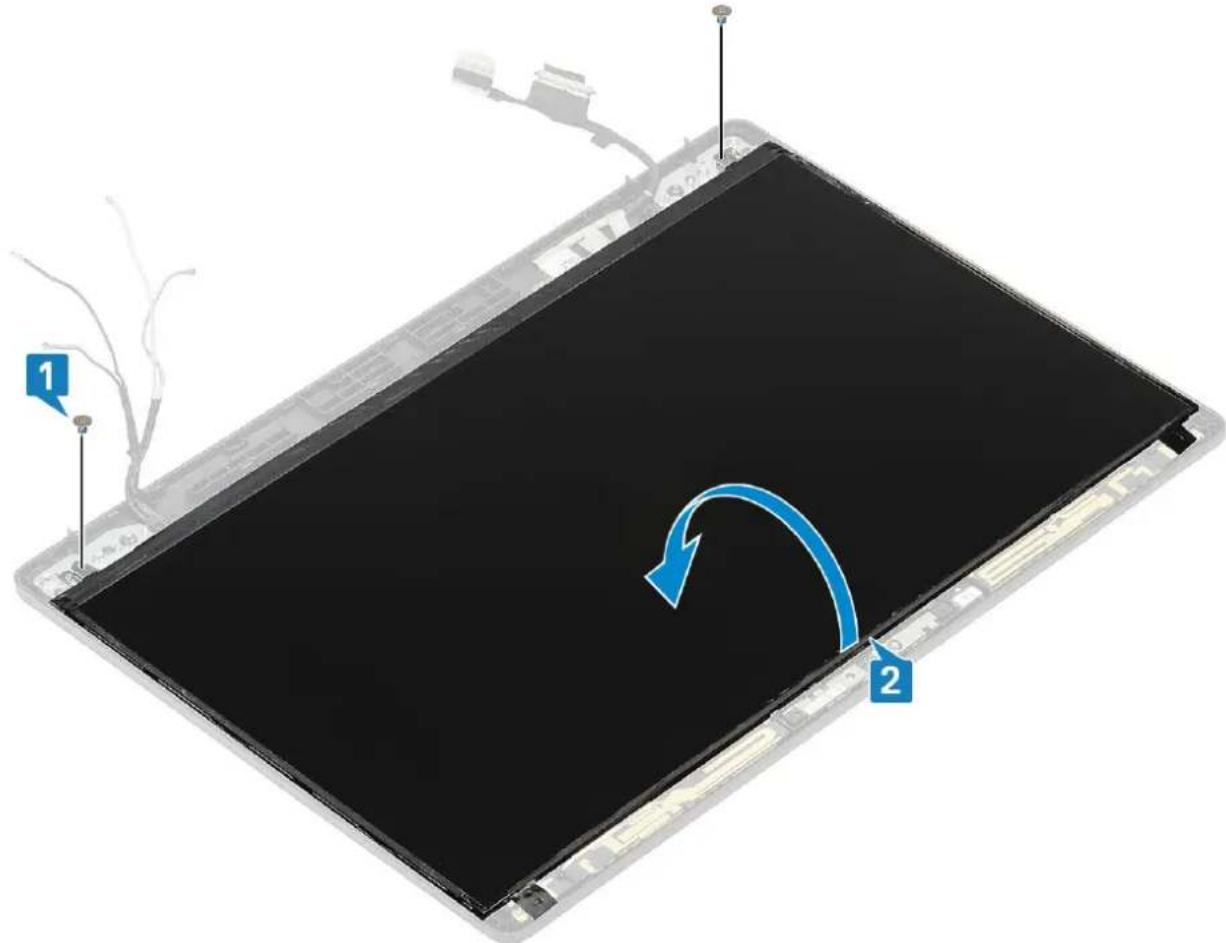

Fjernelse af skærmpanel....105

Montering af skærmpanel....108

Kamera....109

Fjernelse af kamera....109

Sådan installeres kameraet....110

Skærm (eDP)-kabel....112

Fjernelse af skærmkablet....112

Montering af skærmkablet....113

Skærmmodulets bagdæksel....114

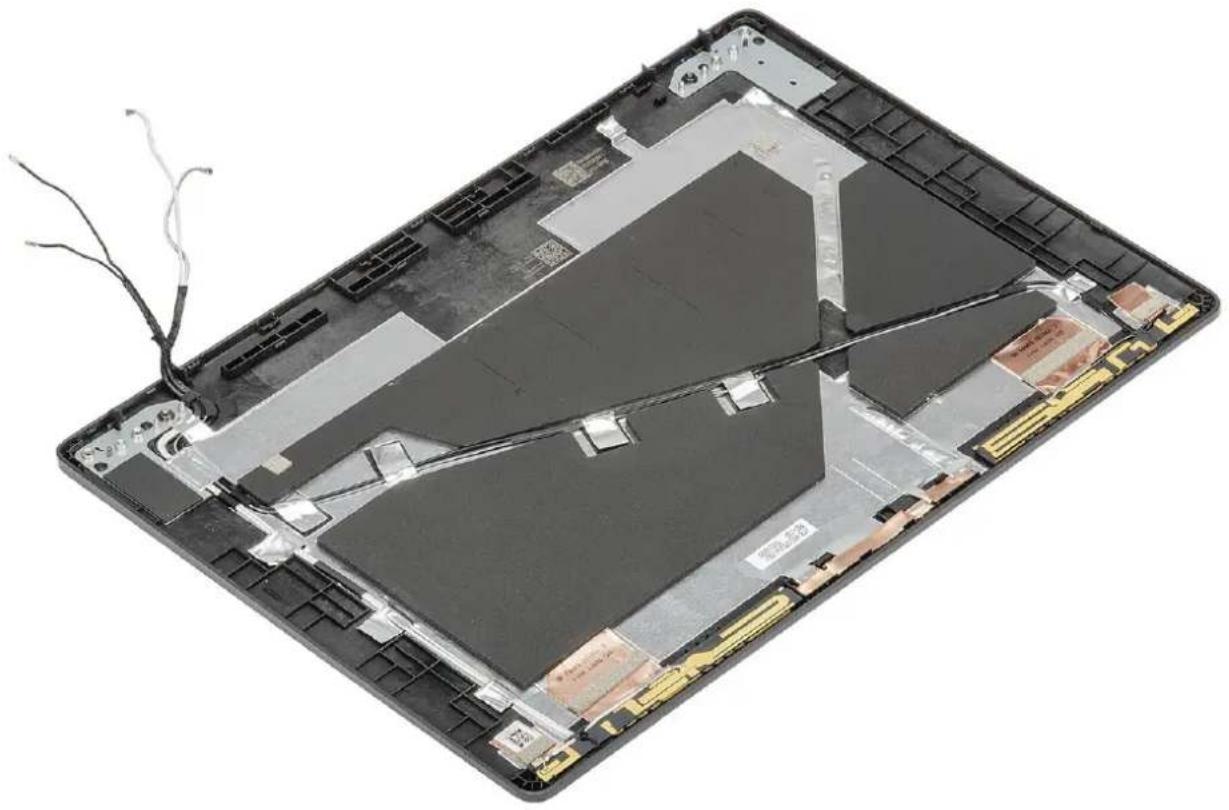

Sådan genmonteres skærmens bagdæksel....114

Händfladestøttemodul....115

Sådan genmonteres håndledsstøttemodulet.... 115

Kapitel 5: Fejlfinding....118

Händtering af opsvulmede litium-ion-batterier....118

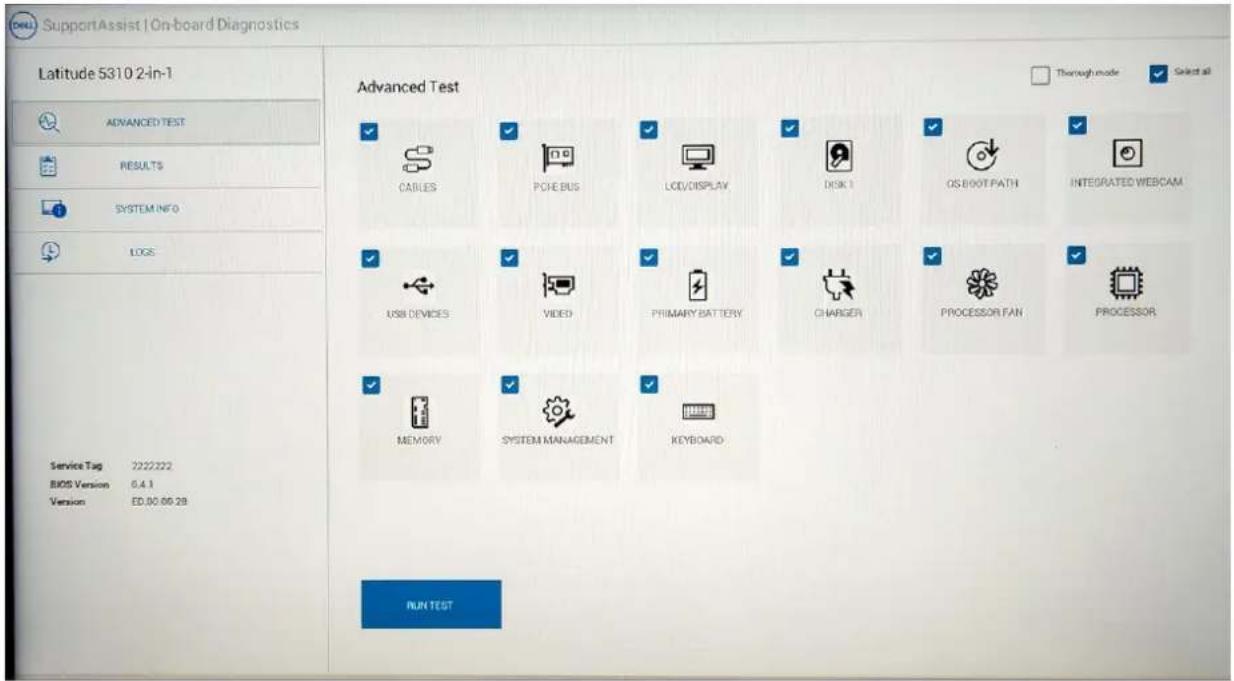

SupportAssist-diagnostik....119

Indbygget selvtest (BIST-Built-In Self-Test)....121

M-BIST....121

LCD-strømskinnetest (L-BIST)....121

Indbygget LCD-selvtest (BIST - Built-in Self Test)....122

Systemdiagnosticeringsindikatorer 122

Gendannelse af operativsystemet.... 123

Sikkerhedskopieringsmedie og genopretningsmuligheder....123

Wi-Fi-strømcyklus....123

Dræning af tilbageværende reststrøm (udfør hård nulstilling)....124

Kapitel 6: Sådan får du hjælp.... 125

Kontakt Dell....125

Sådan arbejder du med computeren

Emner:

•Sikkerhedsinstruktioner

Sikkerhedsinstruktioner

Forudsætninger

Følg sikkerhedsinstruktionerne med henblik på din egen sikkerhed og for at beskytte computeren og arbejdsmiljøet mod mulige skader. Hvis intet andet er angivet bygger hver fremgangsmåde i dette dokument på følgende forudsætninger:

- Du har læst sikkerhedsoplysningerne, som fulgte med computeren.

- En komponent kan genmonteres eller, hvis købt separat, monteres ved at udføre fjernelsesproceduren i omvendt rækkefølge.

Om denne opgave

ADVARSEL: Før du arbejder med computerens indvendige dele, skal du læse de sikkerhedsinstruktioner, der fulgte med computeren. Du kan finde yderligere information om bedste praksis vedr. sikkerhed på hjemmesiden om overensstemmelse med bestemmelser og regulativer.

FORSIGTIG: Mange reparationer kan kun udføres af en certificeret servicetekniker. Du bør kun udføre fejlfinding og enkle reparationer, hvis de er godkendt i produktdokumentationen eller som er anvist af vores online- eller telefonbaserede service- og supportteam. Skade på grund af servicering, som ikke er godkendt af Dell, er ikke dækket af garantien. Læs og følg sikkerhedsinstruktionerne, der blev leveret sammen med produktet.

▲ FORSIGTIG: For at undgå elektrostatisk afladning bør du jorde dig selv ved hjælp af en jordingsrem eller ved jævnligt at røre ved en umalet metaloverflade og samtidig røre ved et stik på computerens bagside.

FORSIGTIG: Komponenter og kort skal behandles forsigtigt. Rør ikke ved kortenes komponenter eller kontaktområder. Hold et kort i kanterne eller i dets metalmonteringsbeslag. Hold en komponent som f.eks. en processor ved dens kanter og ikke ved dens ben.

FORSIGTIG: Når du frakobler et kabel, skal du tage fat i dets stik eller dets trækflig og ikke i selve kablet. Nogle kabler har stik med låsetappe. Hvis du frakobler et sådant kabel, bør du trykke på låsetappene, før du frakobler kablet. Når du trækker stik fra hinanden, skal du sikre at de flugter for at undgå at bøje stikkets ben. Du bør også sikre dig, at begge stik sidder rigtigt og flugter med hinanden, inden du sætter et kabel i.

BEMÆRK: Alle strømkilder frakobles, inden computerens dæksel eller paneler åbnes. Når du er færdig med at arbejde med computerens indre dele, skal du genmontere alle dæksler, paneler og skruer, inden der tilsluttes til en strømkilde.

▲ FORSIGTIG: Vær forsigtig, når du håndterer lithium-ion-batterier i bærbare pc'er. Opsvulmede batterier må ikke anvendes og skal udskiftes og bortskaffes korrekt.

i BEMÆRK: Computerens og visse komponenters farve kan afvige fra, hvad der vist i dette dokument.

Før du udfører arbejde på computerens indvendige dele

Trin

1. Gem og luk alle åbne filer, og luk alle åbne programmer.

2. Sluk computeren. Klik på Start > ⏻ Tænd/sluk > Luk computeren.

BEMÆRK: Hvis du bruger et andet operativsystem, se i dokumentationen for dit operativsystem for vejledning ved nedlukning.

1. Tag stikkene til computeren og alle tilsluttede enheder ud af stikkontakterne.
2. Frakobl alle tilsluttede netværksenheder og perifert udstyr så som tastatur, mus og skærm fra computeren.
3. Fjern alle mediekort og optiske diske fra computeren, hvis relevant.
4. Tryk på strømknappen i 5 sekunder, efter stikket er taget ud af stikkontakten, for at jorde systemkortet.

FORSIGTIG: Anbring computeren på en blød og ren overflade for at undgå ridser på skærmen.

1. Placer computeren med oversiden nedad.

Sikkerhedsforanstaltninger

Kapitlet om sikkerhedsforanstaltninger giver oplysninger om de primære trin, der skal tages, før nogen instrukser til demontering udføres.

Vær opmærksom på følgende sikkerhedsforanstaltninger, før du udfører nogen installationer eller reparationsprocedurer, der omfatter demontering og efterfølgende samling igen:

• Sluk for systemet og alle tilknyttede perifere enheder.
• Kobl systemet og alle tilsluttede perifere enheder fra AC-strøm.
• Kobl alle netværkskabler, telefon og telekommunikationslinjer fra systemet.
• Hav sko på med isolerende gummisåler for at mindske chancen for at få stød.

- Brug en ESD-feltservicepakke, när du udfører arbejde indvendigt i en notebook for at undgå skade fra elektrostatisk afladning (ESD).

- Efter at have fjernet en systemkomponent skal du omhyggeligt placere den fjernede komponent på en antistatisk måtte.

Standby-strøm

Dell-produkter med standby-strøm skal være fuldstændigt frakoblede fra strøm, før processen kan startes. Systemer med indbygget standby-strøm er faktisk strømførte, når de er slukket. Den indbyggede strøm sætter systemet i stand til at blive tændt på afstand (vågner ved LAN) og suspenderet i en dvaletilstand samt har andre avancerede strømstyringsfunktioner.

Hvis stikkene tages ud, og man holder tænd/sluk-knappen nede i 20 sekunder, bør det aflade den overskydende strøm i bundkortet. Fjern batteriet fra notebooks.

Tilknytning

Tilknytning er en metode til at forbinde to eller flere jordingsledere til den samme elektriske styrke. Dette gøres ved brug af en feltservicepakke til elektrostatisk afladning (ESD). Når en tilknytningsledning forbindes, skal man sikre sig, at den er forbundet til metal og aldrig til en malet eller umalet overflade. Håndledsremmen bør være sikret og i fuld kontakt med din hud, og du skal altid fjerne alle smykker, såsom ure, armbånd eller ringe, før du tilkobler dig selv eller udstyret.

ESD er til stor bekymring, når du håndterer elektroniske komponenter, især følsomme komponenter som ekspansionskort, processorer, hukommelses-DIMM'er og systemkort. Meget små afladninger kan beskadige kredsløb på måder, som måske ikke er indlysende, såsom intermitterende problemer eller kortere levetid. I kraft med, at industrien råber på lavere strømkrav og øget tæthed, er ESD-beskyttelse af stigende bekymring.

På grund af den øgede tæthed i de halvledere, der anvendes i nyere Dell-produkter, er følsomheden over for statisk skade nu højere end i tidligere Dell-produkter. Af denne grund gælder nogle tidligere godkendte metoder til håndtering af dele ikke længere.

To kendte ESD-skadetyper er nedbrud og intermitterende fejl.

• Nedbrud – nedbrud udgør ca. 20 procent af ESD-relaterede fejl. Skaden medfører øjeblikkeligt og fuldstændigt tab af enhedens funktionalitet. Et eksempel på nedbrud er en hukommelses-DIMM, der har fået et statisk chok og straks genererer et "Ingen POST/Ingen Video"-symptom med en bipkode, der udsendes for manglende eller ikke-funktionel hukommelse.
• Intermitterende fejl – Intermitterende fejl udgør ca. 80 procent af ESD-relaterede fejl. Den høje procent af intermitterende fejl betyder, at skader det meste af tiden ikke umiddelbart kan genkendes. DIMM'en får et statisk chok, men sporing er kun svækket og frembringer ikke umiddelbart ydre symptomer relateret til skaden. Det kan tage det svækkede spor uger eller måneder at smelte, og i mellemtiden kan det forårsage en nedbrydning af hukommelsesintegritet, intermitterende hukommelsesfejl osv.

Intermitterende (også kaldet latent eller "walking wounded") fejl er den fejltype, der er vanskeligst at genkende og fejlfinde.

• Brug en kablet ESD-håndledsrem, der er korrekt jordet. Brugen af trådløse antistatiske remme er ikke længere tilladt. De giver ikke tilstrækkelig beskyttelse. Det giver ikke tilstrækkelig ESD-beskyttelse af dele med øget følsomhed over for ESD-skade, at du rører ved chassis, inden du håndterer delene.
• Händter alle statisk følsomme komponenter i et statisk sikkert område. Brug antistatisk gulv- og bordbelægning, hvor det er muligt.
• Når du pakker en statisk følsom komponent ud af emballagen, skal du ikke fjerne komponenten fra det antistatiske emballagemateriale, før du er klar til at installere komponenten. Sørg for at aflade statisk elektricitet fra din krop, inden du åbner det antistatiske emballagemateriale.
• Placer en statisk følsom komponent i en antistatisk beholder eller antistatisk emballage, inden du flytter den.

ESD-feltservicesæt

Det uovervågede feltservicesæt er det mest almindeligt brugte servicesæt. Hvert feltservicesæt inkluderer tre hovedkomponenter: Antistatisk måtte, håndledsrem og ståltråd.

Komponenter i et ESD-feltservicesæt

Komponenterne i et ESD-feltservicesæt er:

• Antistatisk måtte – Den anti-statiske måtte er dissipativ, og dele kan placeres på den under serviceprocedurer. Når du bruger en antistatisk måtte, bør din håndledsrem være stram, og ståltråden skal være forbundet til måtten og til alt blotlagt metal på det systemet, der arbejdes på. Når den er indsat korrekt, kan servicedele fjernes fra ESD-posen og placeres direkte på måtten. ESD-følsomme genstande er sikre i din hånd, på ESD-måtten, i systemet eller inde i en pose.
• Håndledsrem og ståltråd – Håndledsremmen og ståltråden kan forbindes enten direkte mellem dit håndled og det blotlagte metal på hardwaren, hvis ESD-mätten ikke er nødvendig, eller forbindes til den antistatiske måtte for at beskytte hardware, som er midlertidigt placeret på måtten. Den fysiske forbindelse mellem håndledsremmen og ståltråden og din hud, ESD-mätten og hardwaren kaldes "binding". Brug kun feltservicesæt med en håndledsrem, måtte og ståltråd. Brug aldrig trådløse håndledsremme. Vær altid opmærksom på, at de indvendige ledninger i en håndledsrem er tilbøjelige til at blive beskadiget ved normal brug, og at de skal tjekkes regelmæssigt med en remtester for at undgå utilsigtet ESD-hardwareskade. Det anbefales at teste håndledsremmen og bindingsledningen mindst én gang om ugen.
• Tester til ESD-håndledsrem – Ledningerne inde i en ESD-rem er tilbøjelige til at blive beskadiget over tid. Når et uovervåget sæt benyttes, er det bedste praksis regelmæssigt at teste remmen før brug og som minimum teste en gang om ugen. En håndledsremtester er den bedste metode til at udføre denne test. Hvis du ikke har din egen håndledsremtester, skal du kontakte regionskontoret for at høre, om de har en. For at udføre testen skal du sætte håndledsremmens bindingsledning ind i testeren, mens den er fastgjort til dit håndled, og trykke på knappen for at teste. Et grønt LED-lys er tændt, hvis testen går godt; et rødt LED-lys er tændt, og en alarm lyder, hvis testen mislykkes.
• Isolatorelementer – Det er afgørende at holde ESD-følsomme enheder, så som kølelegemehylstre af plastik, væk fra interne dele, som er isolatorer og ofte meget strømførende.
• Arbejdsmiljø – Før implementering af ESD-feltservicesættet skal situationen ved kundeplaceringen vurderes. For eksempel er implementering af sættet til et servermiljø anderledes end til et skrivebord eller bærbart miljø. Servere er typisk installeret i en rack inde i et datacenter; skriveborde eller bærbare er typisk placeret på kontorskriveborde eller i både. Kig altid efter et stort, åbent arbejdsområde, der ikke roder, og som er stort nok til at implementere ESD-sættet, med yderligere plads til at rumme den type system, som bliver repareret. Arbejdspladsen bør også være uden isolatorer, der kan forårsage en ESD-hændelse. På arbejdsområder bør isolatorer så som Styrofoam og andre plasttyper altid flyttes mindst 12 tommer eller 30 centimeter væk fra følsomme dele inden håndtering af hardware-komponenter.
• ESD-emballage – Alle ESD-følsomme enheder skal sendes og modtages i emballage, der er fri for statisk elektricitet. Statisk elektricitet-afskærmede poser af metal foretrækkes. Dog bør du altid returnere den beskadigede del vha. den samme ESD-taske og emballage, som den nye del ankom i. ESD-posen bør foldes og lukkes med tape, og al emballage af skum bør bruges i den originale boks, som den nye del ankom i. ESD-følsomme enheder bør kun fjernes fra emballage på en ESD-beskyttet arbejdsoverflade, og dele bør aldrig placeres oven på ESD-posen, da kun posens inderside er afskærmet. Placér altid dele i din hånd, på ESD-måtten, i systemet eller inden i en pose fri for statisk elektricitet.
• Transport af følsomme komponenter – Ved transport af ESD-følsomme komponenter så som reservedele eller dele der skal returneres til Dell, er det afgørende, at disse dele placeres i poser uden statisk elektricitet for sikker transport.

Opsummering: ESD-beskyttelse

Det anbefales, at alle feltserviceteknikere altid bruger det traditionelle tilsluttede ESD-antistatiske armbånd og den beskyttende antistatiske måtte ved eftersyn af Dell-produkter. Derudover er det afgørende, at teknikere holder følsomme dele adskilte fra alle isolatordele under udførsel af eftersyn, og at de bruger antistatiske poser.

Efter du har udført arbejde på computerens indvendige dele

Om denne opgave

i BEMÆRK: Det kan beskadige computeren alvorligt at efterlade bortkomme eller løse skruer inde i computeren.

Trin

1. Genmonter alle skruer, og sørg for, at der ikke er løse skruer inde i din computer.
2. Tilslut alle eksterne enheder, alt tilbehør eller alle kabler, som du fjernede, før du begyndte at udføre arbejde på computeren.
3. Udskift alle mediekort, harddiske eller andre dele, som du fjernede, før du begyndte at udføre arbejde på computeren.
4. Slut computeren og alle tilsluttede enheder til deres stikkontakter.
5. Tænd computeren

Teknologi og komponenter

Dette kapitel giver detaljerede oplysninger om teknologi og komponenter, der er tilgængelige i systemet.

Emner:

• USB-funktioner
• USB type-C
  •HDMI 1.4
  •Tænd/sluk-knappens LED-adfærd

USB-funktioner

Universal Serial Bus eller USB blev introduceret i 1996. Det forenklede markant forbindelsen mellem værtssystemenheder og eksterne enheder såsom mus, tastaturer, eksterne drivere og printere.

Tabel 1. USB-udvikling

Type Dataoverførselshastighed	Kategori
USB 2.0 480 Mbps High Speed (Høj hastighed)
USB 3.2 Gen 1 5 Gbps SuperSpeed	USB 5 Gbps
USB 3.2 Gen 2 10 Gbps SuperSpeed	USB 10 Gbps

USB 3.2

I mange år har USB 2.0 været veletableret som de facto standardgrænsefladen i pc-verdenen – med omkring 6 milliarder solgte enheder. Nu er der et stigende behov for højere hastigheder samt større båndbredder som følge af den endnu hurtigere databehandlingshardware. USB 3.0/USB 3.1 Gen 1 har endelig svaret på kundernes krav med en teoretisk 10 gange højere hastighed end sin forgænger. I bund og grund er USB 3.2-funktionerne som følger:

• Højere overførselshastigheder (op til 20 Gbps).
• ∅get multilane-driftshastighed på 10 Gbps pr. bane.
• Forøget maksimal buseffekt og forsyningsstrømstyrke som bedre opfylder de effekthungrende enheder.
  • Nye strømstyringsfunktioner.
• Fuld-dupleks dataoverførsel og understøttelse af nye overførselstyper.
• Bagudkompatibilitet med USB 3.1/3.0 og USB 2.0.
  • Nye stik og kabler.

Hastighed

- USB 3.2 byder på tre overførselshastigheder:

oUSB 3.2 Gen 1 (5 Gbps)

oUSB 3.2 Gen 2 (10 Gbps)

oUSB 3.2 Gen 2x2 (20 Gbps)

- Nedenstående markedsføringsnavne angiver den grad af signalering, som produktet leverer, på produktemballagen og andre eventuelle markedsføringsmaterialer:

- SuperSpeed USB 5Gbps – produktet signalerer ved 5 Gbps

oSuperSpeed USB 10Gbps – produktet signalerer ved 10 Gbps

oSuperSpeed USB 20Gbps – produktet signalerer ved 20 Gbps

i BEMAERK:

• USB 3.2-protokolspecifikation definerer kun de ydeevneegenskaber, som kan være implementeret i et produkt.
• USB 3.2 er ikke USB-strømlevering eller USB-batteriopladning.

USB type-C

USB type-C er et nyt, fysisk stik. Selve stikket kan understøtte en række spændende nye USB-standarder.

Alternativ tilstand

USB Type-C er en ny stikstandard, der er meget lille. Det drejer sig om en tredjedel af størrelsen på et gammelt USB Type-A stik. Dette er en enkeltstikstandard, som alle enheder bør kunne anvende. USB Type C-porte kan understøtte adskillige protokoller ved brug af "tilstandsskift", hvilket gør det muligt for dig at have adapter med HDMI-, VGA- og DisplayPort-udgange eller med andre typer forbindelser fra denne ene USB-port.

USB PD-specifikationen er også tæt forbundet med USB type-C. I øjeblikket anvender smartphones, tablets og andre mobilenheder ofte en USB-forbindelse, når de skal lades op. En USB 2.0-forbindelse giver op til 2,5 W strøm – nok til at oplade din telefon, men så heller ikke mere. En bærbar pc kan eksempelvis kræve op til 60 W. USB med strømforsyning (USB Power Delivery)-specifikationen booster strømforsyningen til 100 W. Den er tovejs, så en enhed kan både sende og modtage strøm. Strømmen kan desuden sendes samtidig med, at enheden sender data via forbindelsen.

Dette kan betyde et farvel til alle de mange producentspecifikke opladningskabler til bærbare pc'er – til fordel for en standard-USB-forbindelse, der kan oplade alting. Du vil kunne oplade din bærbare pc vha. et af de bærbare batterier, du oplader dine smartphones og andre bærbare enheder med i dag. Du vil kunne tilslutte din bærbare pc til en ekstern skærm, der tilsluttet via et strømkabel, hvorefter den eksterne skærm kan oplade din bærbare pc og samtidig fungere som ekstern skærm – alt sammen via ét lille USB type-C-stik. For at kunne gøre dette skal både enheden og kablet understøtte USB-strømforsyning. Blot fordi enhederne har en USB type-C-stik, betyder det ikke nødvendigvis, at de gør dette.

Thunderbolt 3 over USB Type-C

Thunderbolt 3 bringer Thunderbolt til USB Type-C med hastigheder på op til 40 Gbps, hvilket skaber en kompakt port. der gør det hele: leverer den hurtigste og mest alsidige forbindelse til enhver dock, skærm eller dataenhed som en ekstern harddisk. Thunderbolt 3 bruger et USB Type-C-stik/port for at oprette forbindelse til understøttede eksterne enheder.

1. Thunderbolt 3 bruger USB Type-C stik og kabler - kompakt og reversibelt
2. Thunderbolt 3 understøtter hastigheder op til 40 Gbps
3. DisplayPort 1,4 – kompatibel med eksisterende DisplayPort-skærme, enheder og kabler
4. USB Power Delivery – Op til 130 W på understøttede computere

Hovedfunktioner ved Thunderbolt 3 over USB Type-C

1. Thunderbolt, USB, DisplayPort og power on USB Type-C med et enkelt kabel (funktioner varierer mellem forskellige produkter)
2. USB Type-C-stik og kabler, der er kompakte og reversible
3. Understøtter Thunderbolt Networking (*varierer mellem forskellige produkter)
4. Understøtter skærme op til 4K
5. Op til 40 Gbps
   i BEMÆRK: Dataoverførselshastigheden kan variere mellem forskellige enheder.

Thunderbolt-ikoner

Dette emne forklarer HDMI 1.4 og dens funktioner samt fordele.

HDMI (High-Definition Multimedia Interface) er en industriunderstøttet, ukomprimeret, helt digitalt audio/video-grænseflade. HDMI er et interface mellem en hver kompatibel audio/video-kilde, så som set-top-box, DVD-afspiller eller A/V-modtagere og en kompatibel digital audio og/eller videomonitor, så som et digitalt TV (DTV). De primære fordele er kabelreduktion og indholdsbeskyttelse. HDMI understøtter standard, udvidet, eller high definition video, plus flerkanals digital audio over et enkelt kabel.

HDMI 1.4-funktioner

• HDMI Ethernet Channel (HDMI Ethernet-kanal) – Tilføjer højhastighedsnetværk til et HDMI-link, hvilket giver brugeren fuld udnyttelse af sine IP-aktiverede enheder uden et separat Ethernet-kabel.
• Audio Return Channel (Audioreturkanal) – Gør det muligt for et HDMI-tilsluttet TV med indbygget tuner at sende audiodata "opstrøms" til et surround audio-system, og derved eliminere behovet for et separat audiokabel.
• 3D – Definerer input/output-protokoller for de fleste 3D-videoformater og baner således vejen for 3D-spil og 3D-hjemmebiograf.
• Content Type (Indholdstype) – Signalering i realtid af indholdstyper mellem skærm og kildeenheder gør det muligt for et TV at optimere billedindstillingerne baseret på indholdstype.
• Additional Color Spaces (Ekstra farveplads) – Understøtter de ekstra farvemodeller, der bruges indenfor digital fotografering og computergrafik.
• 4K Support (4K-understøttelse) – Muliggør videoopløsninger langt over 1080p og understøtter dermed næste generation af skærme, som vil konkurrere med de digitale biografsystemer, der anvendes i kommercielle biografer.
• HDMI Micro Connector (HDMI-microstik) – Et nyt mindre stik til telefoner og andre bærbare enheder, der understøtter videoopløsninger på op til 1080p.
• Automotive Connection System (Biltilslutningssystem) – Nye kabler og stik til bilvideosystemer, der er designet til at opfylde de unikke krav til bilmiljøet, mens det leverer den rigtige HD-kvalitet.

Fordele ved HDMI

• Kvalitet – HDMI overfører ukomprimeret digital audio og video med den allerfineste krystalklare billedkvalitet.
• Prisbillig HDMI giver kvalitet og funktionalitet i et digitalt interface, mens det også understøtter ukomprimerede videoformater på en enkel og omkostningseffektiv måde.
• Audio-HDMI understøtter flere audioformater, fra standard stereo til surround sound med flere kanaler.
• HDMI kombinerer video og lyd fra flere kanaler i et enkelt kabel, hvilket eliminerer udgifter, kompleksitet og forvirringen med flere kabler, der i øjeblikket anvendes i A/V-systemer.
• HDMI understøtter kommunikation mellem videokilden (såsom en DVD-afspiller) og DTV'et, så der kan anvendes nye funktioner.

Tænd/sluk-knappens LED-adfærd

På nogle Dell Latitude-systemer anvendes tænd/sluk-knappens LED til at give en indikation om systemstatussen, og derfor lyser tænd/sluk-knappen op, når man trykker på den. Systemerne, der har den valgfri tænd/sluk-knap/fingeraftrykslæser har ikke nogen LED under tænd/sluk-knappen og vil derfor gøre brug af de tilgængelige LED'er i systemet for at indikere systemets status.

LED-adfærd for tænd/sluk-knap uden fingeraftrykslæser

• Systemet er tændt (S0) = LED lyser konstant hvidt op.
• Systemet slumrer/på standby (S3, SOix) = LED er slukket
• Systemet is slukket/i dvale (S4/S5) = LED er slukket

Opstarts og LED-adfærd med fingeraftrykslæser

• Ved at holde tænd/sluk-knappen nede i et tidsrum på mellem 50 msec. til 2 sek. tænder man enheden.
• Tænd/sluk-knappen registrerer ikke yderligere tryk, før SOL (Sign-Of-Life) er blevet givet til brugeren.
• Systemets LED'er lyser op, när man trykker på tænd/sluk-knappen.
• Alle de tilgængelige LED'er (tastaturets baggrundslys/ tastaturets caps lock-LED/ batteriopladnings-LED) lyser op og viser specificerer adfærd.
• Lydtonen er slukket som standard. Den kan blive aktiveret i BIOS-opsætningen.
• Sikkerhedsforanstaltninger får ikke timeout, hvis enheden går i stå under opstartsprocessen.
• Dell-logo: Tænder 2 sekunder efter, at der er blevet trykket på tænd/sluk-knappen.
• Fuld start: Inden for 22 sekunder efter, at der er blevet trykket på tænd/sluk-knappen.
• Nedenfor står de eksemplificerede tidslinjer:

En tænd/sluk-knap med fingeraftrykslæser har ikke nogen LED og vil gøre brug af de tilgængelige LED'er i systemet for at give en indikation af systemets status

•Strømadapter-LED:

oLED'en på strømadapterstikket lyser hvidt, när strømmen kommer fra et elektrisk udtag.

•Batteriindikator-LED:

- Hvis computeren er tilsluttet en stikkontakt, fungerer lampen på følgende måde:

1. Konstant hvid – batteriet oplader. Når opladningen er afsluttet slukker LED'en.

- Hvis computeren kører på et batteri, fungerer lampen på følgende måde:

1. Fra – batteriet er tilstrækkeligt opladet (eller computeren er slukket).
2. Konstant ravgul – batteristanden er kritisk lav. En lav batteritilstand er omkring 30 minutter eller mindre resterende batteritid.

- Kamera-LED

- Hvid LED tænder, när kameraet er tændt.

- LED for slukket mikrofon:

- Når det er aktiveret (slukket mikrofon), så lyser LED'en for slukket mikrofon på F4-tasten HVIDT.

•RJ45-LED'er:

○ Tabel 2. LED på hver side af RJ45-porten

Forbindelsesindikator (LHS) Aktivitetsindikator (RHS)
Grøn Ravgul

Større komponenter i dit system

1. Bunddæksel 2. DC-indgangsport

2. Kølelegeme 4. Hukommelsesmoduler

3. Systemkort 6. Solid state-drev

4. Batteri 8. Højttalere
5. Smartcard-læserkort 10. Håndfladestøttemodul
6. Skærmmodul 12. Pegefeltknap-kort
7. LED-kort 14. Møntcellebatteri
8. WLAN-kort 16. WWAN-kort
9. Systemblæser

BEMÆRK: Dell leverer en komponentliste med de tilsvarende komponentnumre for den købte originale systemkonfiguration. Disse dele er tilgængelige i henhold til den garantidækning, som kunden har købt. Kontakt din Dell-salgsrepræsentant angående købstilbud.

BEMÆRK: Visse billeder anvendt i denne manual er hentet fra den foregående model til illustrative formål og kan adskille sig let fra det faktiske system. Billederne er stadig anvendelige til korrekt formidling af serviceprocedurerne

Emner:

• MicroSD-kort
  •SIM-kortbakke
  •Bunddæksel
  •Batteri
  •WWAN-kort
  •WLAN-kort
  •Hukommelsesmoduler
  •Solid state-drev
  •Højttalere
  •Systemblæser
  •Varme-sink
  •DC-indgangsport
  •LED-kort
  •Pegefeltknap-kort
  •Systemkort
  •Møntcellebatteri
  •Skærmmodul
  •Tastatur
  •Tastaturbøjle
  •Chipkortlæser-kort
  •Skærmfacet
  •Hængselhætter
  •Skærmhængsler
  •Skærmpanel
  •Kamera
  •Skærm (eDP)-kabel
  •Skærmmodulets bagdæksel
  •Håndfladestøttemodul

MicroSD-kort

Sådan fjernes microSD-kortet

Forudsætninger

Følg proceduren i Før du udfører arbejde på computerens indvendige dele.

Trin

1. Skub på microSD-kortet for at frigøre det fra computeren [1].
2. Skub microSD-kortet ud af computeren [2].

1 2 Dell

Følg proceduren i Efter du har udført arbejde på computerens indvendige dele.

SIM-kortbakke

Sådan fjernes SIM-kortbakken

Forudsætninger

Følg proceduren i Før du udfører arbejde på computerens indvendige dele.

Trin

1. Sæt en stift i hullet på SIM-kortbakken, og skub indad indtil bakken frigøres [1, 2].
2. Skub SIM-kortbakken ud af computeren [3].

1 2 3 Dell

Sådan monteres SIM-kortbakken

Trin

1. Placer SIM-kortet på SIM-kortbakken med metalkontakten vendt opad [1].
2. Få SIM-kortbakken til at flugte med i dens slot på computeren, og skub den forsigtigt ind [2].
3. Skub SIM-kortbakken ind i dens slot, indtil den klikker på plads [3].

1 2 3

Næste trin

Følg procedurerne i Efter du har udført arbejde på computerens indvendige dele.

Bunddæksel

Sådan fjernes bunddækslet

Forudsætninger

1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.
2. Fjern microSD-kortet.

Trin

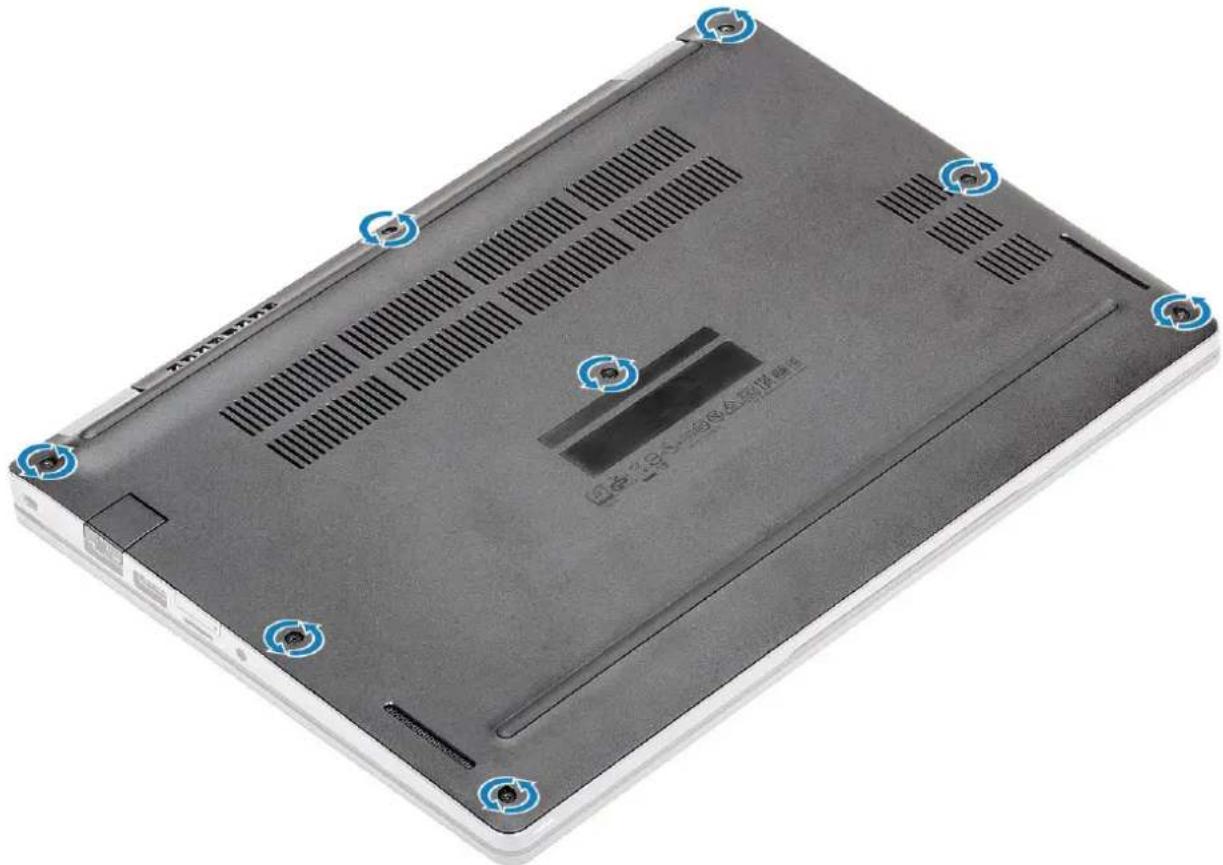

1. Løsn de otte fastgørelsesskruer, der fastgør bunddækslet til computeren.

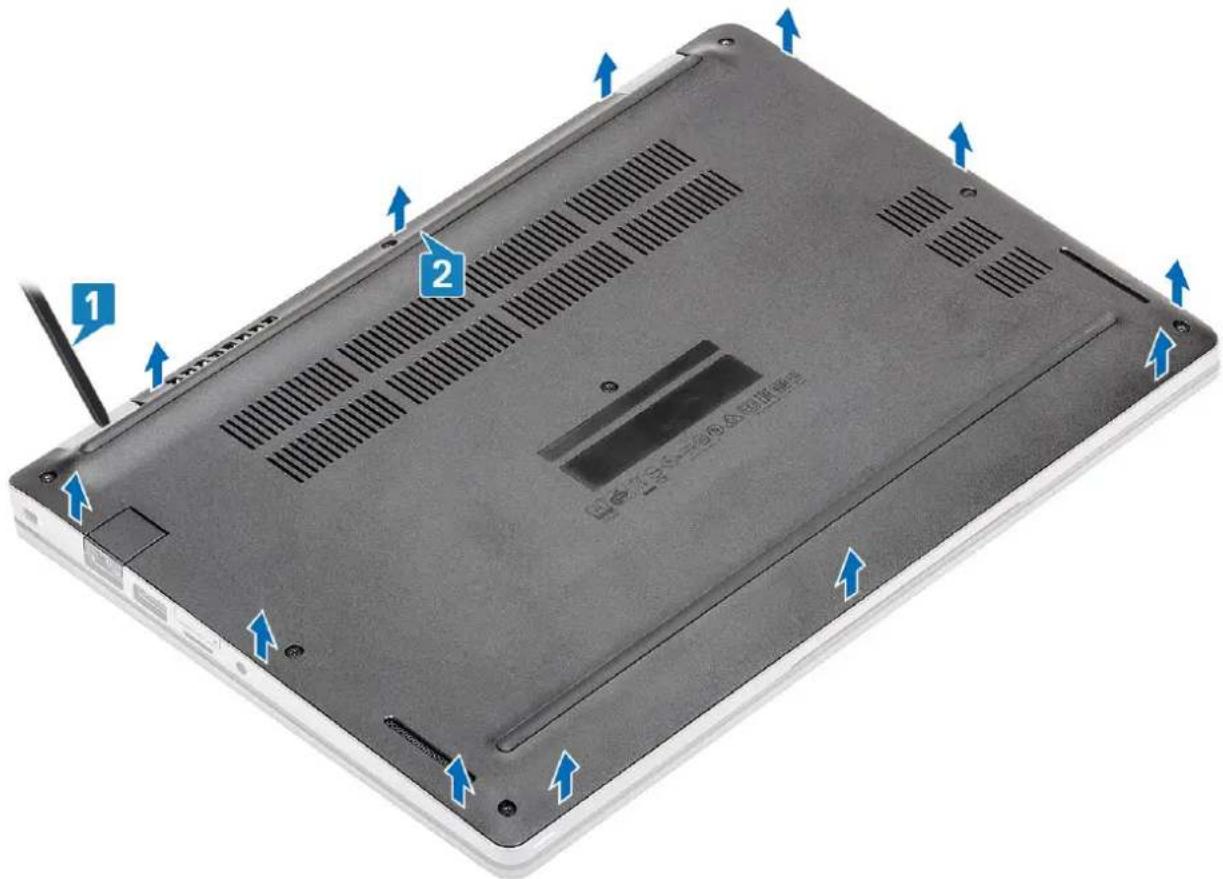

1. Brug en plastiksyl [1] til at lirke bunddækslet af fra øverste venstre hjørne, og fortsæt med af lirke siderne af bunddækslet op [2].

1. Fjern SIM-kortdækslet, när du har fjernet bunddækslet. Fjern SIM-kortdækslet ved at løfte dummy-SIM-kortet opad fra det fordybede punkt, dvs. området mellem dummy-SIM-kortet og systemets chassis.

Sådan installeres bunddækslet

Trin

1. Sæt SIM-kortdækslet over på det nye bunddæksel.
2. Få bunddækslet til at flugte med, og placer det på computeren.

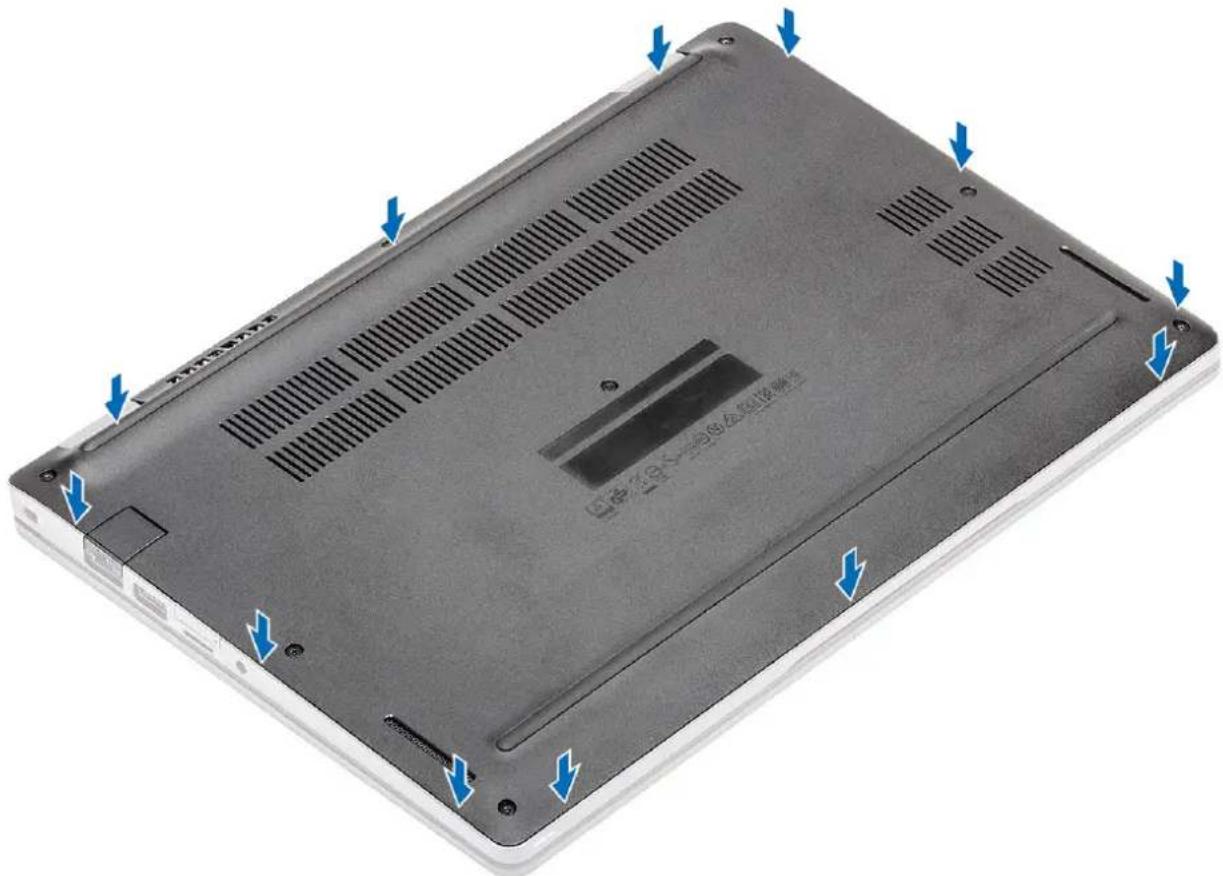

1. Tryk på kanterne og siderne af bunddækslet, indtil det klikker på plads.

1. Spænd de otte fastmonteringsskruer, for at fastgøre bunddækslet til computeren.

1. Genmonter microSD-kortet.
2. Følg proceduren i Efter du har udført arbejde på computerens indvendige dele

Batteri

Forholdsregler for litium-ion-batteri

FORSIGTIG:

•Vær forsigtig, när du håndterer lithium-ion-batterier.

• Aflad batteriet fuldstændigt, inden du fjerner det. Frakobl vekselstrømsadapteren fra systemet, og lad computeren køre på batteri – batteriet er helt afladet, när computeren ikke længere tændes, hvis du trykker på tænd/slukknappen.
• Man må ikke knuse, smide, beskadige batteriet eller stikke fremmedlegemer ind i det.
• Udsæt ikke batteriet for høje temperaturer, og skil ikke batteripakker eller celler ad.
• Sæt ikke overfladen af batteriet under tryk.
  •Bøj ikke batteriet.
• Brug ikke værktøj af nogen art til at lirke på batteriet.

- Sørg for, at alle skruer under serviceringen af dette produkt ikke forsvinder eller lægges det forkerte sted for at undgå, at batteriet eller andre systemkomponenter får huller eller tager skade.

- Hvis batteriet sidder fast i en enhed på grund af opsvulmning, må du ikke forsøge at frigøre det, da punktering, bøjning eller knusning af et litium-ion-batteri kan være farligt. I den type tilfælde skal du kontakte Dells tekniske support for at få assistance. Se www.dell.com/contactdell.

• Køb altid originalbatterier fra www.dell.com eller via en autoriseret Dell-partner og forhandler.
• Opsvulmede batterier må ikke anvendes og skal udskiftes og bortskaffes korrekt. Se retningslinjer for, hvordan opsvulmede litium-ion-batterier håndteres og udskiftes, under Håndtering af opsvulmede litium-ion-batterier.

Sådan fjernes batteriet

Forudsætninger

1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.
2. Fjern microSD-kortet.
3. Fjern bunddækslet.

Trin

1. Pil tapen af batteriet [1].
2. Frakobl batterikablet fra stikket på systemkortet [2].

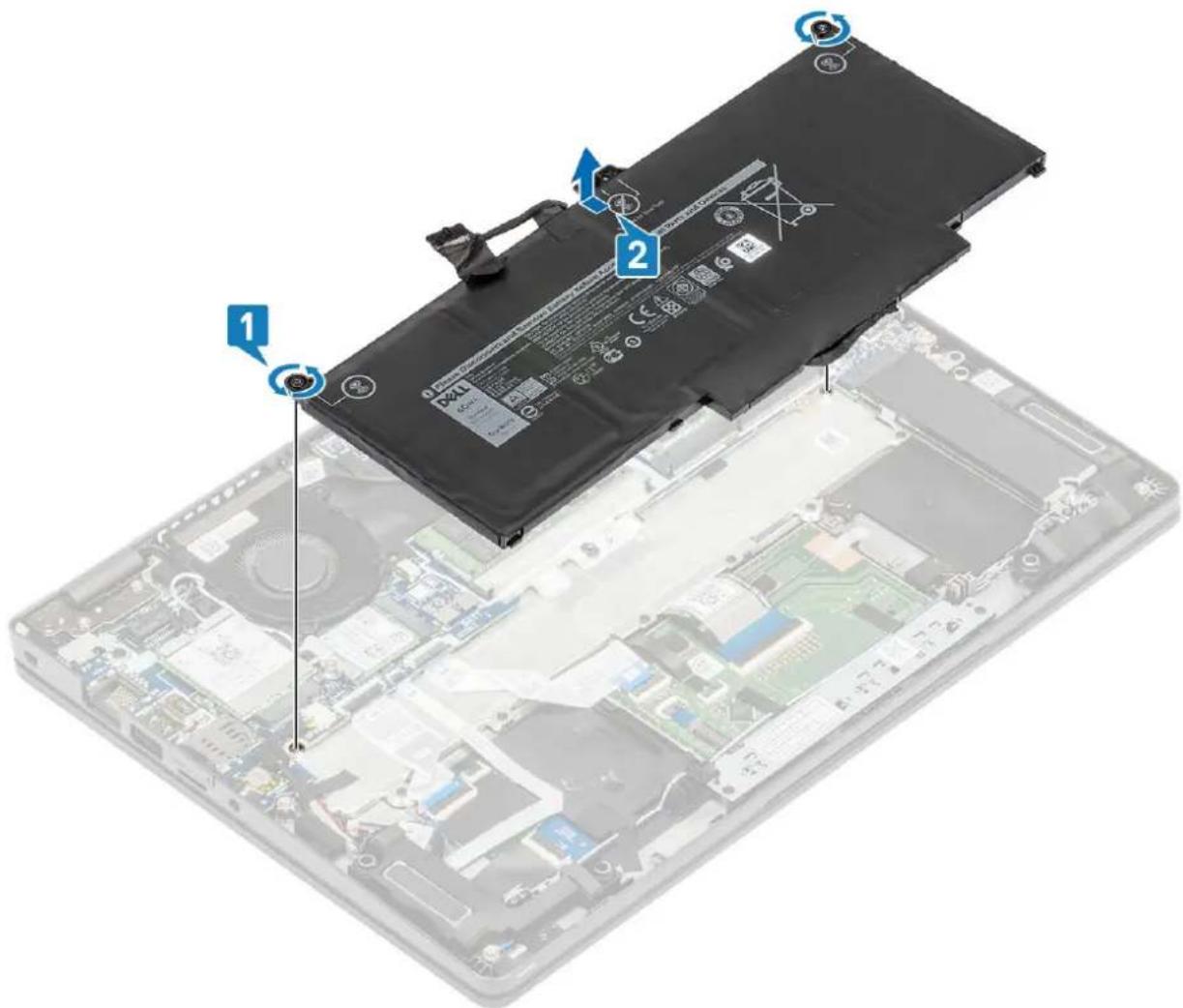

1. Løsn de to fastmonterede skruer, der fastgør batteriet til håndfladestøttemodulet [1].
2. Løft og træk batteriet af håndfladestøttemodulet. [2].

1. Ret batteriets tapper ind efter håndfladestøttemodulets skruehuller [1].
2. Anbring batteriet i batteribåsen.
3. Spænd de to fastmonterede skruer for at fastgøre batteriet til håndfladestøtten [2].

1. Genmonter bunddækslet.
2. Genmonter microSD-kortet.
3. Følg proceduren under Efter du har arbejde på computerens indvendige dele

WWAN-kort

Sådan fjernes WWAN-kortet

Forudsætninger

1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.
2. Fjern microSD-kortet.
3. Fjern bunddækslet.
4. Kobl batteriets kabel fra stikket på systemkortet.

Trin

1. Fjern den enkelte M2x3-skrue, der fastgør WWAN-kortbøjlen til WWAN-kortet [1].
2. Fjern WWAN-kortbøjlen fra WWAN-kortet [2].
3. Frakobl antennekablerne fra WWAN-kortet [3].
4. Skub og fjern WWAN-kortet fra dets slot. [4].

FORSIGTIG: For at undgå skader på WWAN-kortet må der ikke anbringes kabler under det.

Trin

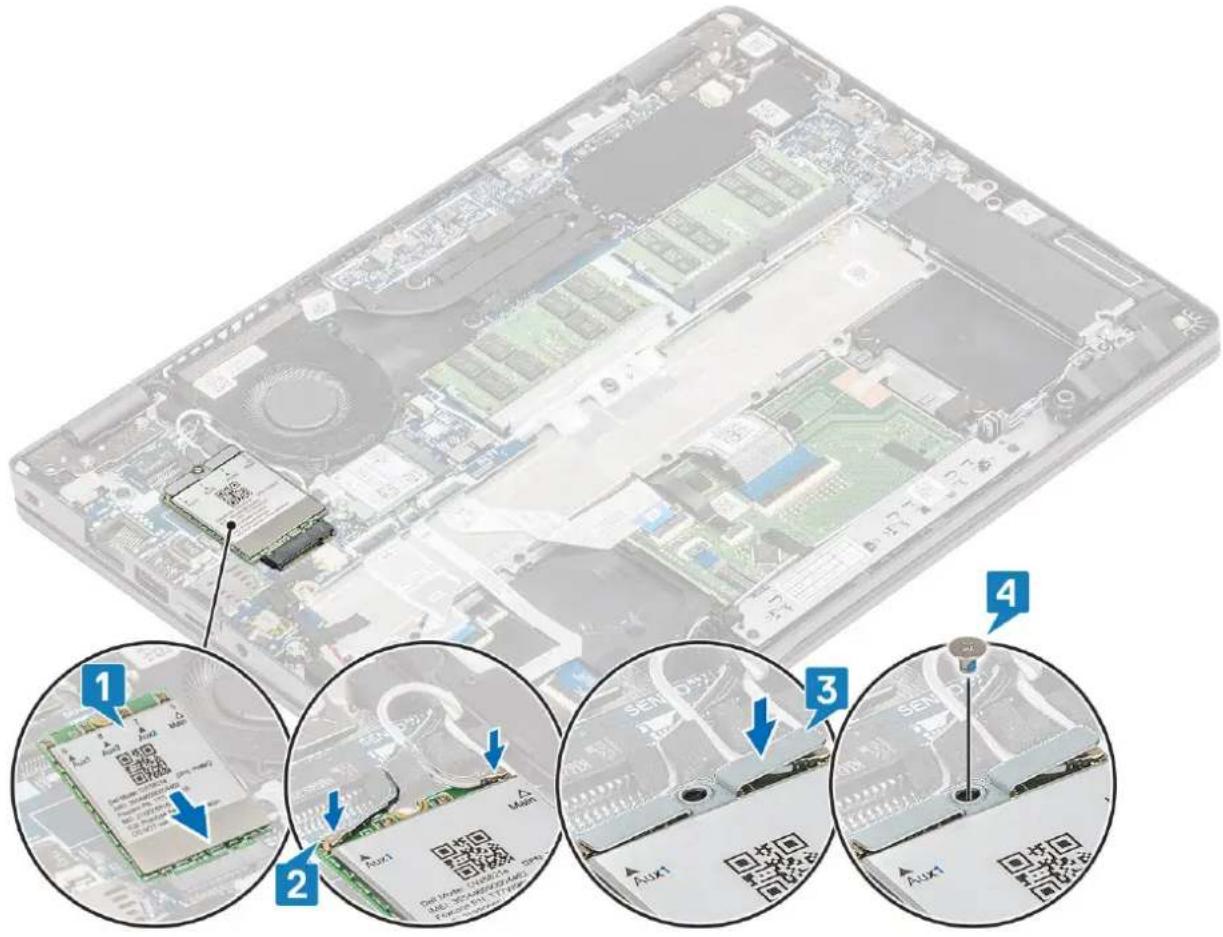

1. Få indhakket i WWAN-kortet til at flugte med tappen på WWAN-kortets slot, og indsæt WWAN-kortet i en vinkel i WWAN-kortets slot [1].
2. Tilslut antennekablerne til WWAN-kortet [2].
3. Placer WWAN-kortbøjlen på WWAN-kortet [3].
4. Sæt den enkelte (M2x3) skrue i, der fastgør WWAN-kortbøjlen til WWAN-kortet [4].

1. Slut batteriets kabel til stikket på systemkortet.
2. Genmonter bunddækslet.
3. Genmonter microSD-kortet.
4. Følg proceduren i Efter du har udført arbejde på computerens indvendige dele

WLAN-kort

Sådan fjernes WLAN-kortet

Forudsætninger

1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.
2. Fjern microSD-kortet.
3. Fjern bunddækslet.
4. Kobl batteriets kabel fra stikket på systemkortet.

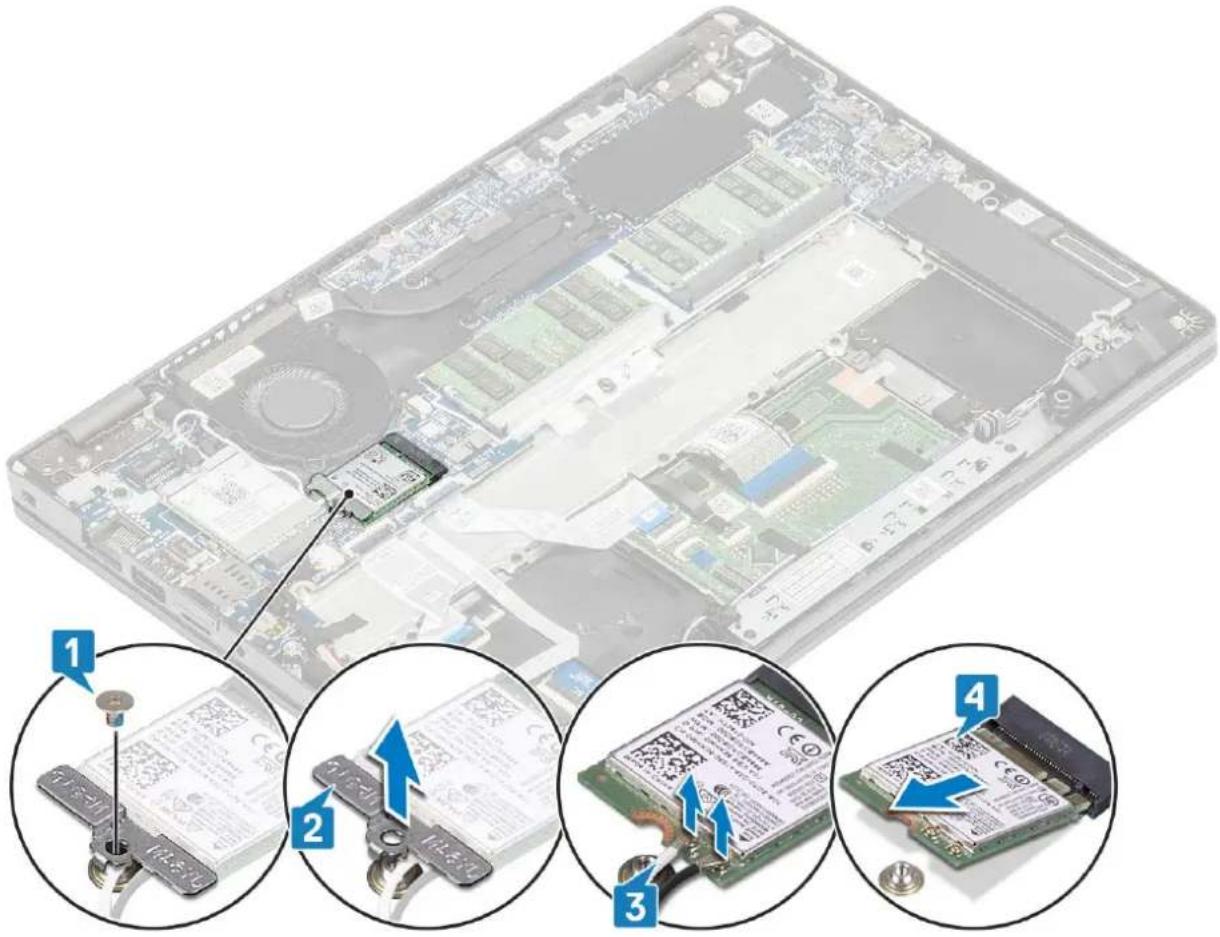

Trin

1. Fjern den enkelte (M2x2) skrue, der fastgør WLAN-kortbøjlen til systemkortet [1].
2. Fjern WLAN-kortbøjlen, der fastgør WLAN-antennekablerne [2].
3. Frakobl WLAN-antennekablerne fra stikkene på WLAN-kortet [3].
4. Skub og fjern WLAN-kortet væk fra stikket på systemkortet [4].

FORSIGTIG: For at undgå at beskadige WLAN-kortet må du ikke placere kabler under det.

Trin

1. Indsæt WLAN-kortet i stikket på systemkortet [1].
2. Tilslut WLAN-antennekablerne til stikkene på WLAN-kortet [2].
3. Placer WLAN-kortets bøjle for at fastgøre WLAN-antennekablerne til WLAN-kortet [3].
4. Sæt den enkelte (M2x3) skrue i, der fastgør WLAN-kortbøjlen til WLAN-kortet [4].

1. Slut batteriets kabel til stikket på systemkortet.
2. Genmonter bunddækslet.
3. Genmonter microSD-kortet.
4. Følg proceduren i Efter du har udført arbejde på computerens indvendige dele

Hukommelsesmoduler

Sådan fjernes hukommelsesmodulet

Forudsætninger

1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.
2. Fjern microSD-kortet.
3. Fjern bunddækslet.
4. Kobl batteriets kabel fra stikket på systemkortet.

Trin

1. Lirk de fastholdelsesklemmer op, der fastgør hukommelsesmodulet, indtil hukommelsesmodulet popper op [1].
2. Fjern hukommelsesmodulet fra hukommelsesmodulets slot [2].

Sådan installeres hukommelsesmodulet

Trin

1. Juster hukommelsesmodules indhak med tappen på hukommelsesmodulslottet.
2. Giv modulet fast skub ind i dets slot i en vinkel [1].
3. Tryk hukommelsesmodulet ned, indtil klemmerne holder det fast [2].

BEMÆRK: Hvis du ikke hører et klik, skal du fjerne hukommelsesmodulet og sætte det i igen.

1. Slut batteriets kabel til stikket på systemkortet.
2. Genmonter bunddækslet.
3. Genmonter microSD-kortet.
4. Følg proceduren i Efter du har udført arbejde på computerens indvendige dele

Solid state-drev

Sådan fjernes M.2 SSD'et

Forudsætninger

1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.
2. Fjern microSD-kortet.
3. Fjern bunddækslet.
4. Kobl batteriets kabel fra stikket på systemkortet.

Trin

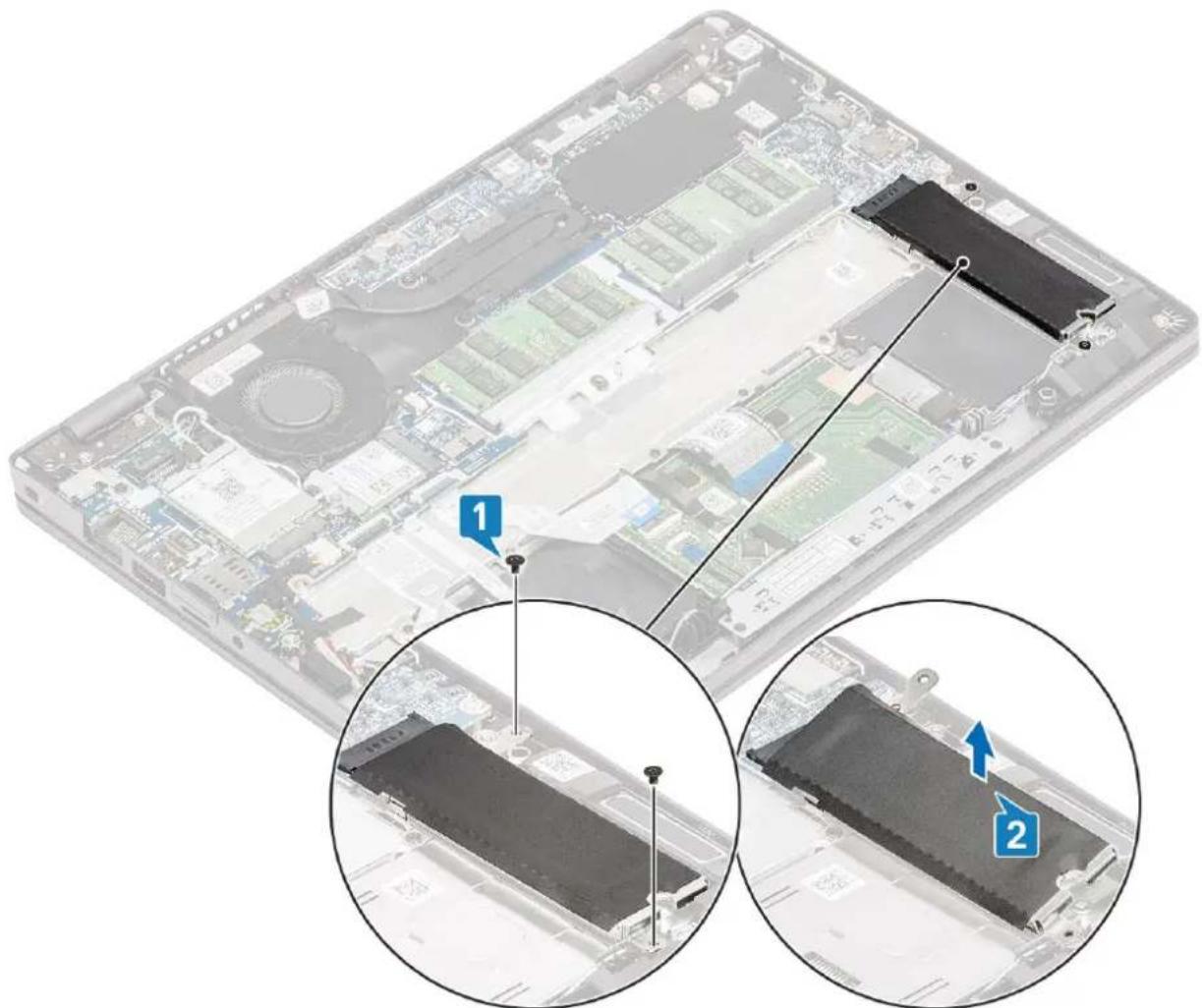

1. Fjern de to skruer (M2x3), der fastgør M.2 SSD-støttebøjlen til håndledsstøtten [1].
2. Drej SSD-støttebøjlen en smule, og fjern den fra M.2 SSD-slottet [2].

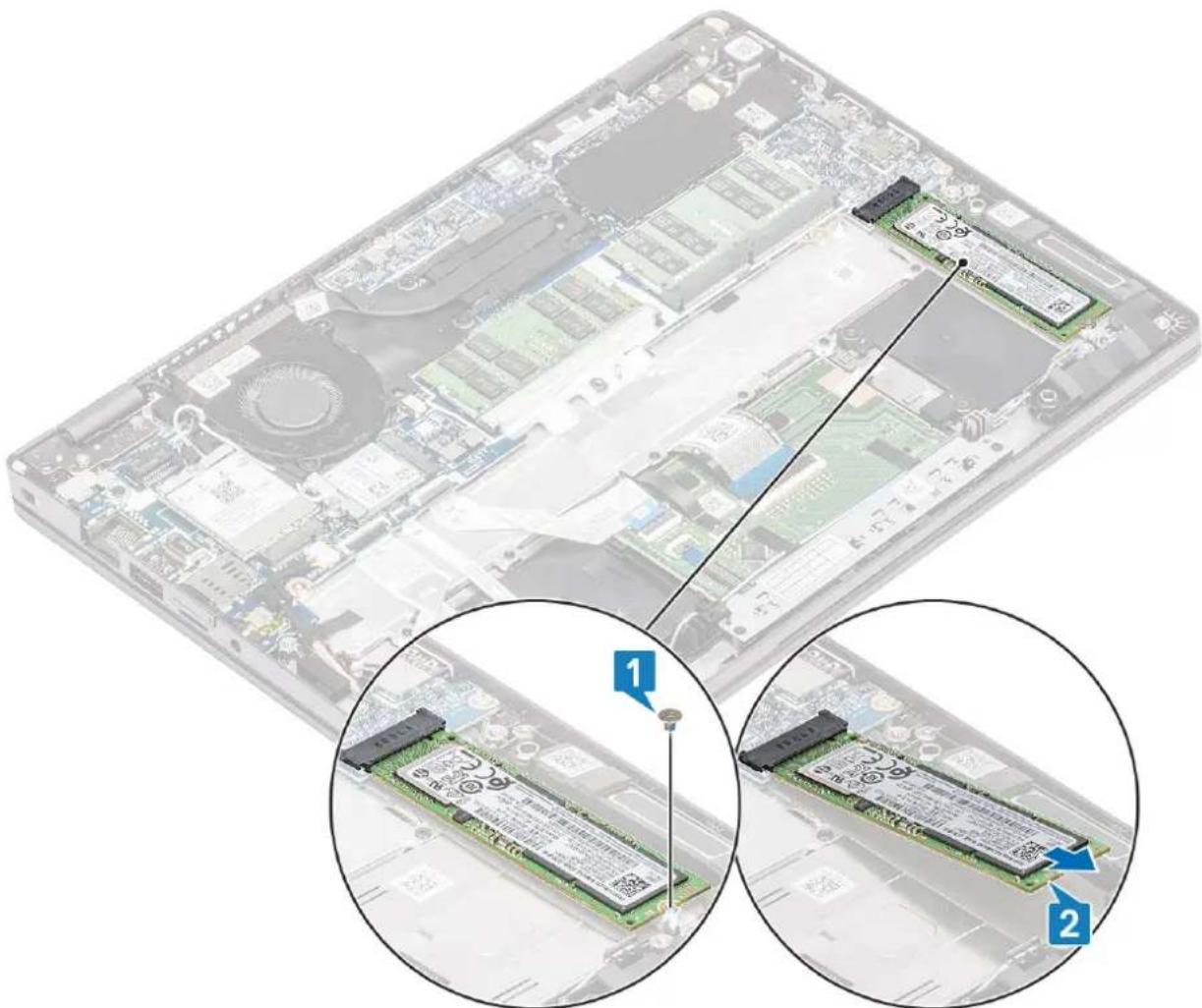

1. Fjern den enkelte skrue (M2x2), der fastgør M.2 SSD'et til håndledsstøtten [1].
2. Løft M.2 SSD'et væk fra computeren [2].

1. Få SSD-støttebøjlen til at flugte med, og placer den over M.2 SSD'et [1].
2. Genmonter de to (M2x3) skruer, der fastgør SSD-støttebøjlen til håndledsstøtten [2].

1. Slut batteriets kabel til stikket på systemkortet.
2. Genmonter bunddækslet.
3. Genmonter microSD-kortet.
4. Følg proceduren i Efter du har udført arbejde på computerens indvendige dele

Højttalere

Sådan fjernes højtalerne

Forudsætninger

1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.
2. Fjern microSD-kortet.
3. Fjern bunddækslet.
4. Fjern batteriet.

Trin

1. Frakobl højtalerkablet fra stikket på systemkortet [1].
2. Træk tapen af, der fastgør højtalerkablet til håndfladestøtten [2].

1. Frakobl højttalerne, tag tapen af, og fjern kablet og højttaleren.

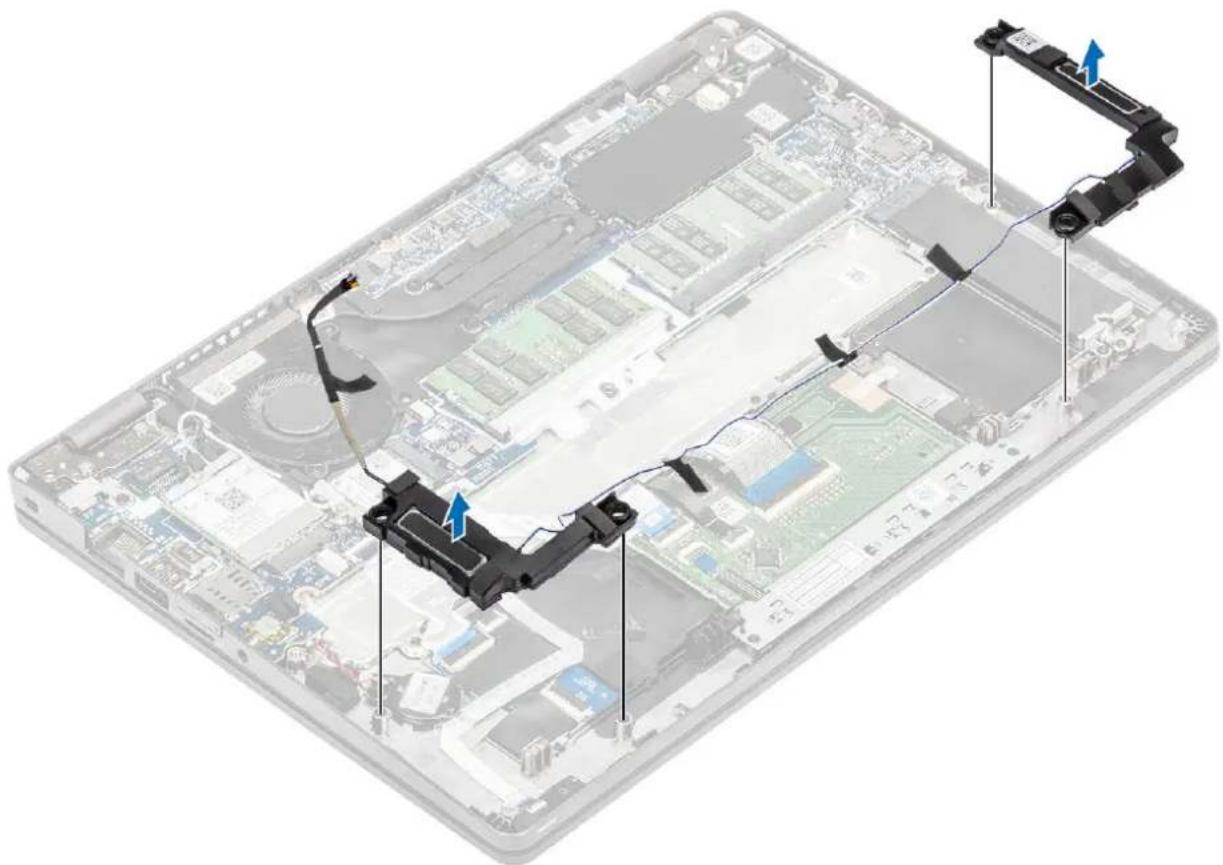

1. Løft og fjern højtalerne fra håndfladestøtten.

Sådan monteres højttalerne

Trin

1. Brug styremærkerne og gummimanchetterne til at anbringe højtalerne i slottene på håndledsstøtten.

1. Før højtalerkablerne gennem kabelkanalerne.

1. Sæt tapen på, der fastgør højtalerens kabel til håndledsstøtten [1].
2. Tilslut højtalerkablet til stikket på systemkortet [2].

1. Genmonter batteriet.
2. Genmonter bunddækslet.
3. Genmonter microSD-kortet.
4. Følg proceduren i Efter du har udført arbejde på computerens indvendige dele

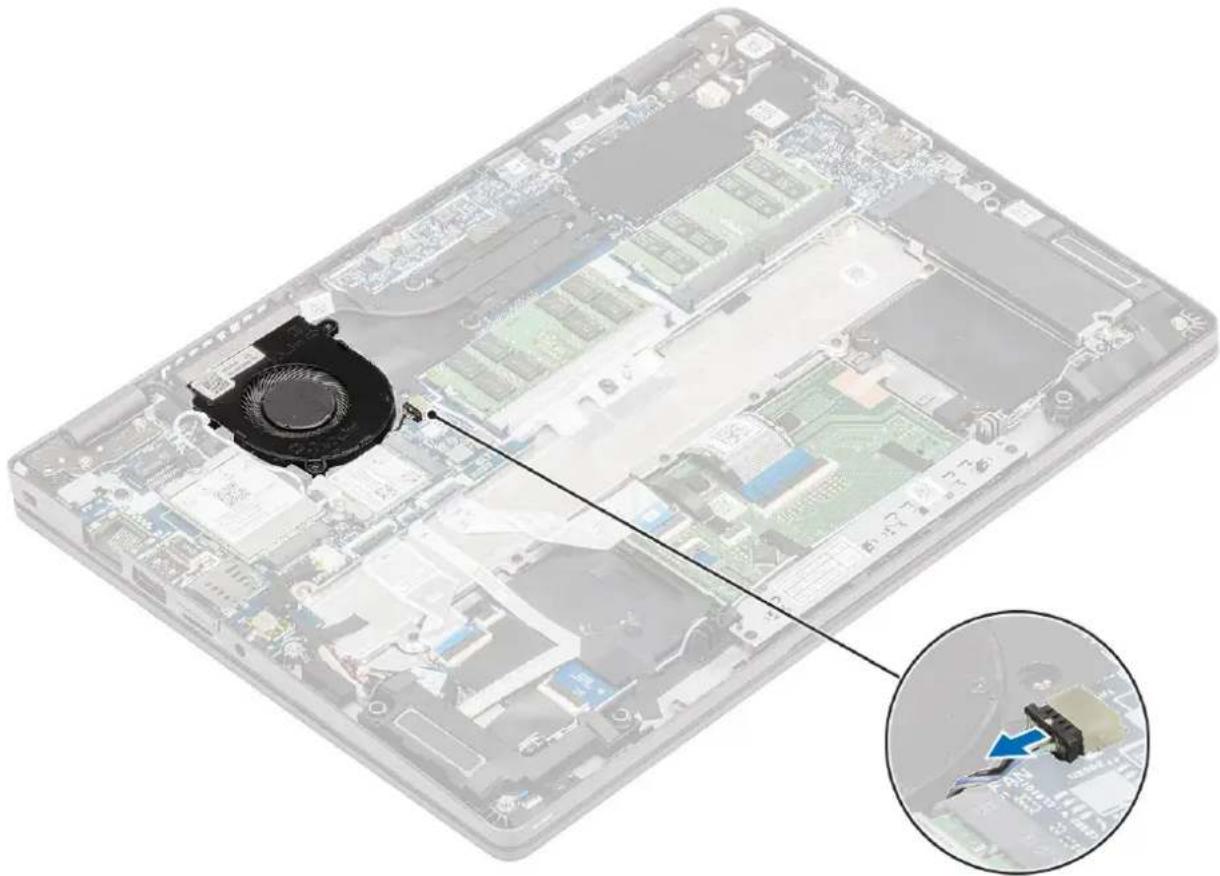

Systemblæser

Sådan fjernes systemblæseren

Forudsætninger

1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.
2. Fjern microSD-kortet.
3. Fjern bunddækslet.
4. Fjern batteriet.

Trin

1. Frakobl systemblæser-kablet fra stikket på systemkortet.

1. Fjern de to (M2x5) skruer, der fastgør systemblæseren til håndfladestøtten [1].
2. Løft systemblæseren væk fra computeren [2].

Sådan installeres systemblæseren

Trin

1. Placer og få skruehullerne på systemblæseren til at flugte med skruehullerne på håndfladestøtten [1].
2. Genmonter de to (M2x5) skruer, der fastgør systemblæseren til håndfladestøtten [2].

1. Sæt systemblæserkablet i stikket på systemkortet.

1. Genmonter batteriet.
2. Genmonter bunddækslet.
3. Genmonter microSD-kortet.
4. Følg proceduren i Efter du har udført arbejde på computerens indvendige dele

Varme-sink

Forudsætninger

1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.
2. Fjern microSD-kortet.
3. Fjern bunddækslet.
4. Fjern batteriet.

Trin

1. Løsn de fire fastmonterede skruer, der fastgør kølelegemet til systemkortet [1].

BEMÆRK: Løsn skruerne i tallenes rækkefølge [1, 2, 3, 4], som angivet på kølelegemet.

1. Løft kølelegemet væk fra systemkortet [2].

1. Placer kølelegemet på systemkortet, og få skruehullerne på kølelegemet til at flugte med skruehullerne på systemkortet [1].
2. Spænd de fire fastmonterede skruer, der fastgør kølelegemet til systemkortet i rækkefølge (som angivet på kølelegemet) [2].

1. Genmonter batteriet.
2. Genmonter bunddækslet.
3. Genmonter microSD-kortet.
4. Følg proceduren i Efter du har udført arbejde på computerens indvendige dele

DC-indgangsport

Fjernelse af DC-indgangsport

Forudsætninger

1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.
2. Fjern microSD-kortet.
3. Fjern bunddækslet.
4. Fjern batteriet.

Trin

1. Fjern de to (M2x4) skruer, der fastgør Type-C-bøjlen til systemkortet [1].
2. Løft Type-C-bøjlen væk fra computeren [2].

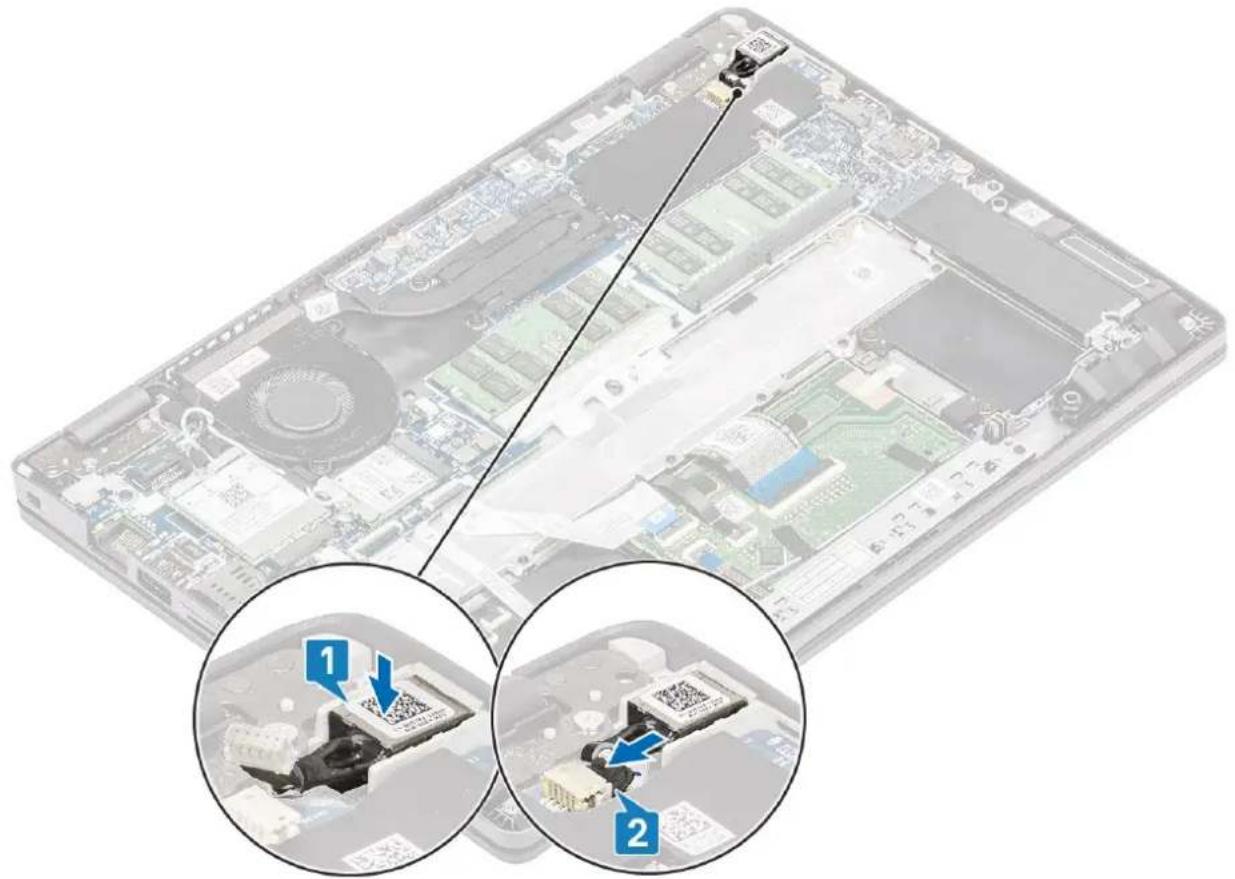

1. Tryk på DC-in-portkablet, og træk derefter kablet vandret ud for at frakoble DC-in-portkablet fra stikket på systemkortet [1]. Løft DC-in-porten væk fra computeren [2].

Installation af DC-indgangsport

Trin

1. Anbring DC-indgangsstikket i dets slot på computeren [1].
2. Tilslut DC-indgangsportens kabel til stikket på systemkortet [2].

1. Anbring Type-C-bøjlen i dets slot på computeren [1].
2. Genmonter de to (M2x4) skruer, der fastgør Type-C-bøjlen til håndfladestøtten [2].

1. Genmonter batteriet.
2. Genmonter bunddækslet.
3. Genmonter microSD-kortet.
4. Følg proceduren i efter du har udført arbejde på computerens indvendige dele

LED-kort

Fjernelse af LED-kortet

Forudsætninger

1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.
2. Fjern microSD-kortet.
3. Fjern bunddækslet.
4. Fjern batteriet.
5. Fjern højtaleren.

Trin

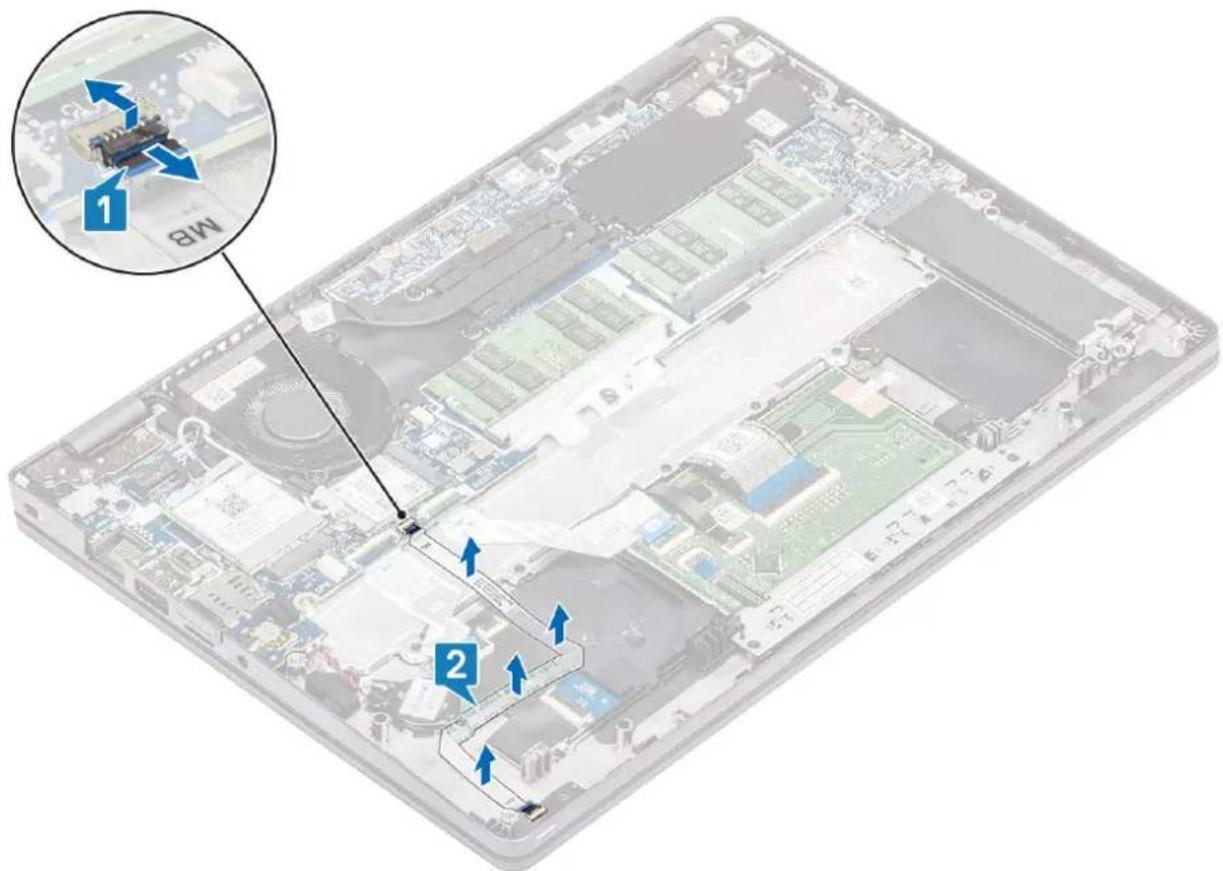

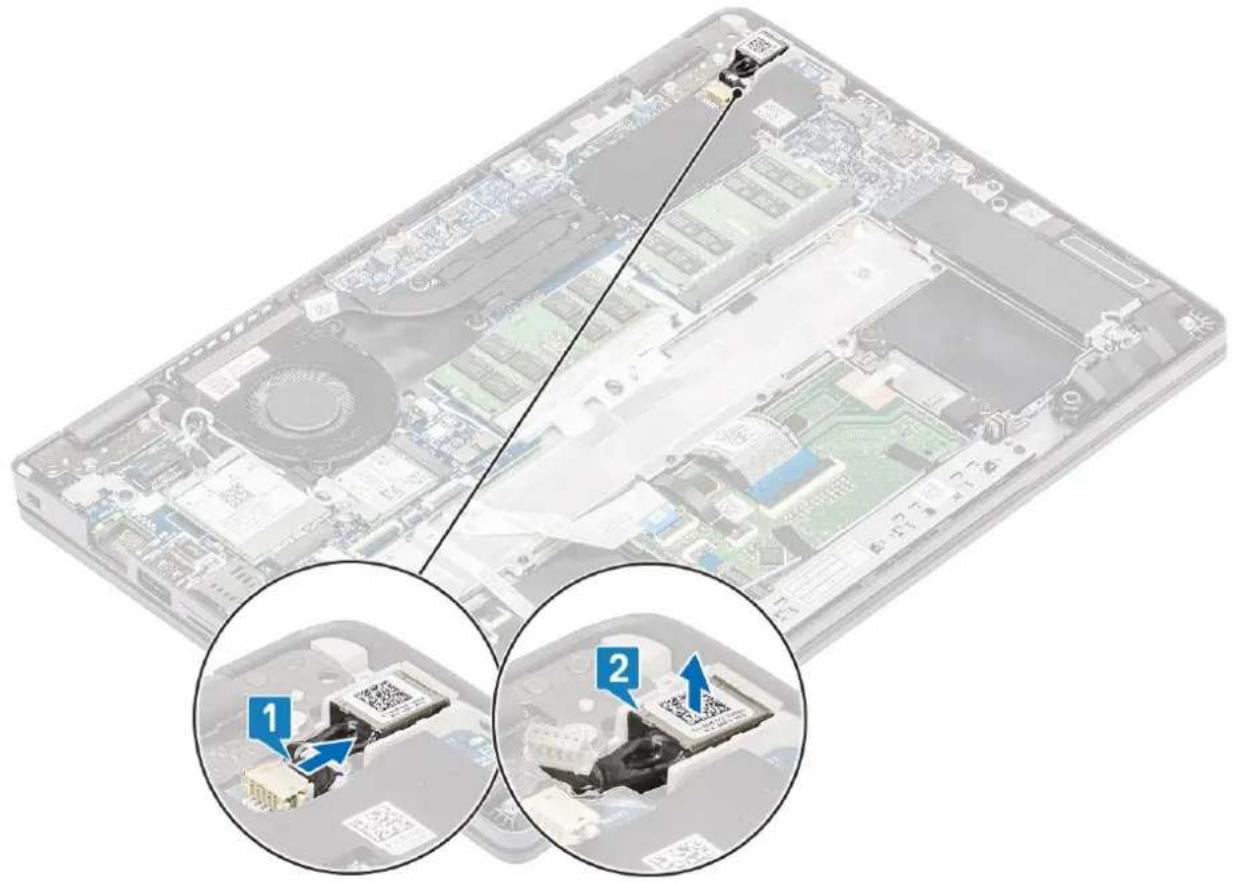

1. Frakobl LED-kortkablet fra dets stik på systemkortet [1].
2. Træk LED-kortkablet ud [2].

1 MB 2

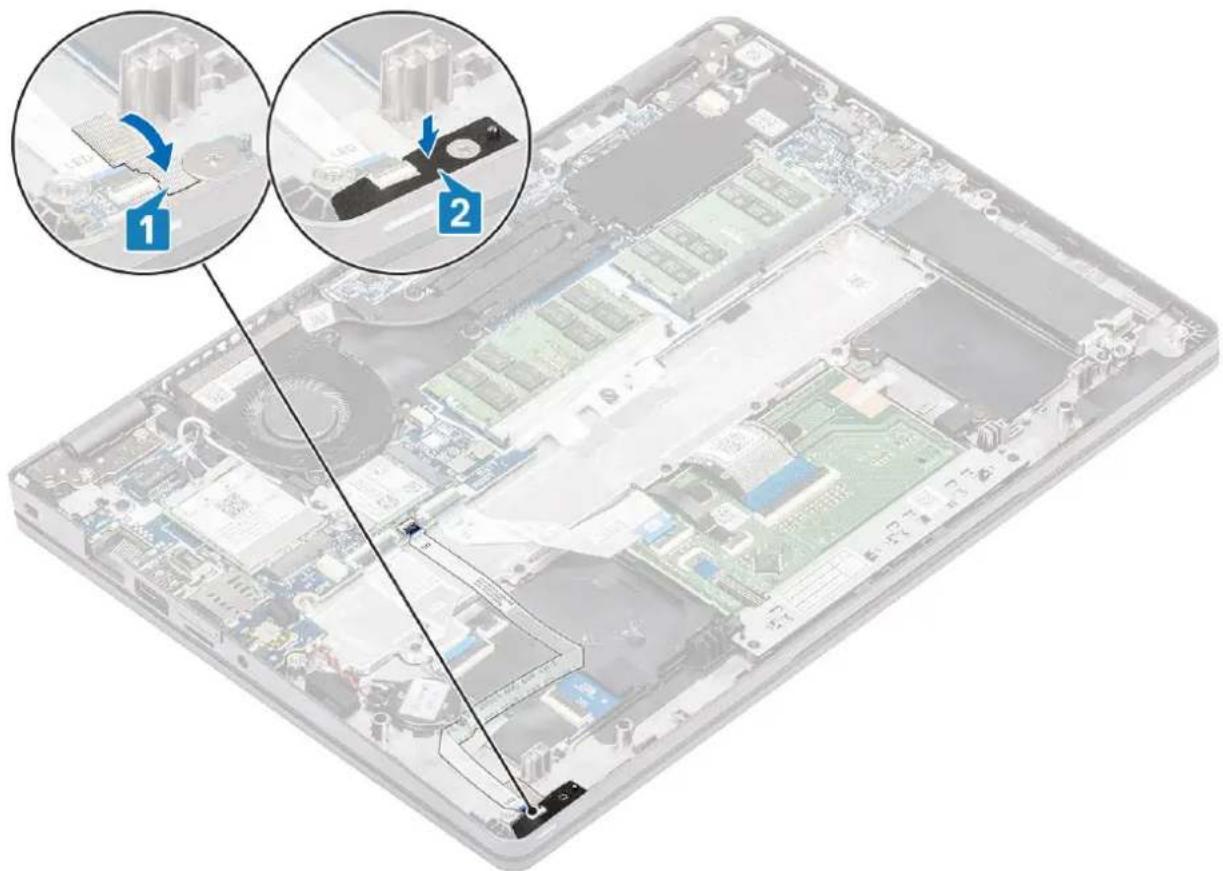

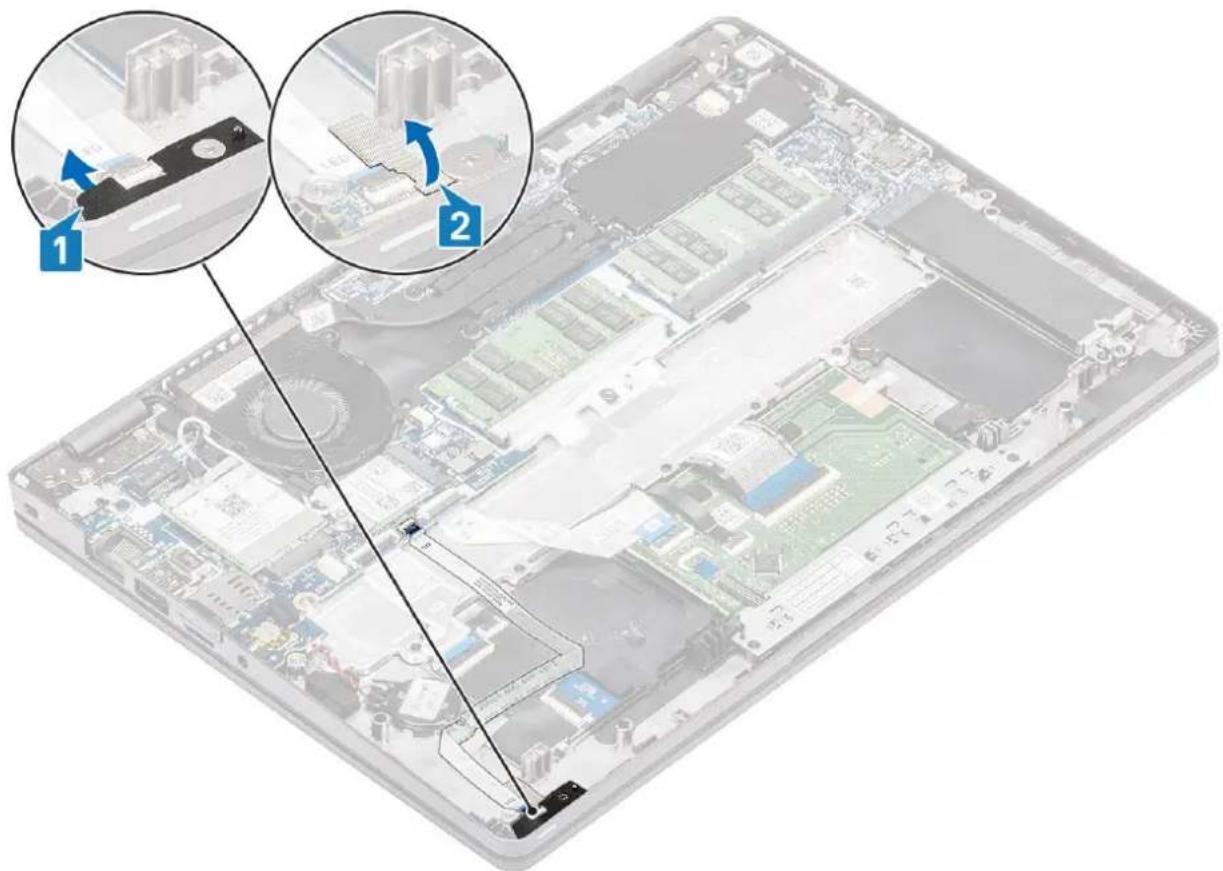

1. Træk tapen af, der fastgør LED-kortkabels stik til LED-kortet [1].
2. Træk den grå tape af, der fastgør LED-kortet [2].

1. Fjern den enkelte (M2x2,5) skrue, der fastgør LED-kortet til håndfladestøtten [1].
2. Løft LED-kortet væk fra computeren [2].

1. Placer LED-kortet, og få skruehullet på LED-kortet til at flugte med skruehullet på håndfladestøtten [1].
2. Sæt den enkelte (M2x2,5) skrue i for at fastgøre LED-kortet til håndfladestøtten [2].

1. Sæt den grå tape på for at fastgøre LED-kortet [1].
2. Sæt tapen på for at fastgøre LED-kortet [2].

1. Genmonter højttaleren.
2. Genmonter batteriet.
3. Genmonter bunddækslet.
4. Genmonter microSD-kortet.
5. Følg proceduren i Efter du har udført arbejde på computerens indvendige dele

Pegefeltknap-kort

Sådan fjernes pegefeltknap-kortet

Forudsætninger

1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.
2. Fjern microSD-kortet.
3. Fjern bunddækslet.
4. Fjern batteriet.
5. Fjern højtaleren.

Trin

1. Åbn läsen, og frakobl pegefeltknap-kortets kabel fra stikket på pegeeltkortet.

1. Fjern de to (M2x3) skruer, der fastgør pegefeltknappens bøjle til håndfladestøtten [1].
2. Løft pegefeltknap-kortets bøjle væk fra computeren [2].

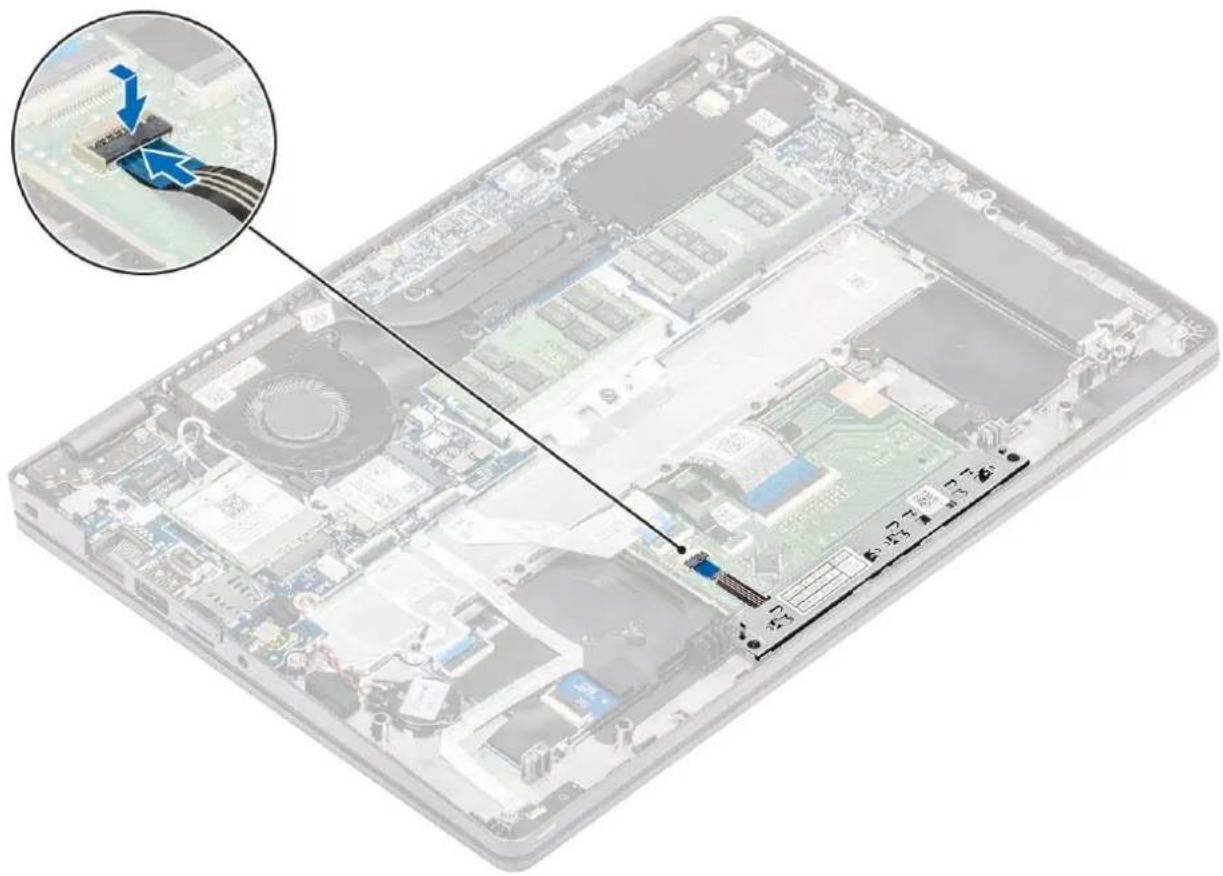

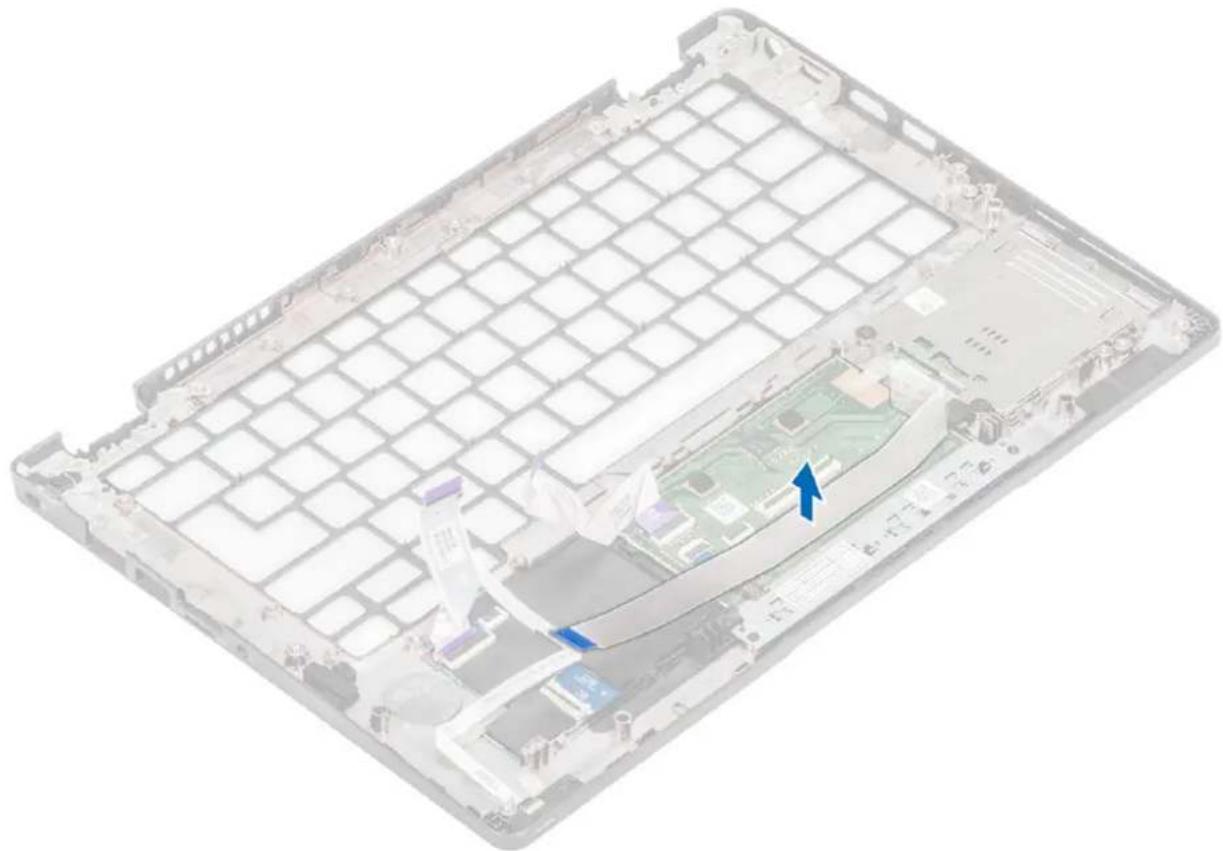

1. Tilslut pegefeltknap-kortets kabel til stikket på pegefeltkortet.

1. Genmonter højttaleren.
2. Genmonter batteriet.
3. Genmonter bunddækslet.
4. Genmonter microSD-kortet.
5. Følg proceduren i Efter du har udført arbejde på computerens indvendige dele

Systemkort

Sådan fjernes systemkortet

Forudsætninger

1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.
2. Fjern microSD-kortet.
3. Fjern bunddækslet.
4. Fjern batteriet.
5. Fjern højtaleren.
6. Fjern kølelegemet.
7. Fjern systemblæseren.
8. Fjern DC-indgangen.
9. Fjern WLAN-kort.
10. Fjern WWAN-kortet.
11. Fjern hukommelsesmodulerne
12. Fjern SSD'et

Trin

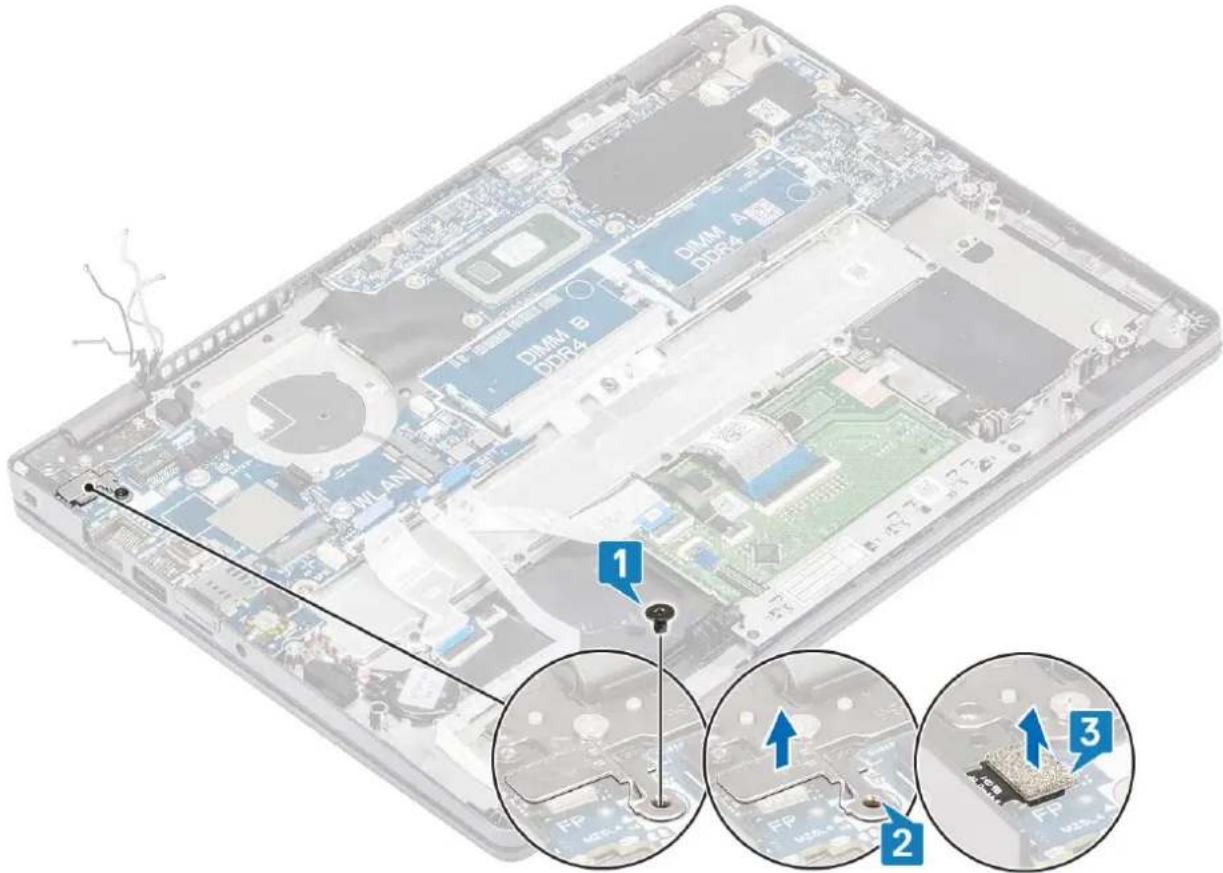

1. Fjern den enkelte (M2,5x4) skrue, der fastgør fingeraftrykslæserens støttebøjle til systemkortet [1].
2. Løft fingeraftrykslæserens støttebøjle væk fra computeren [2].
3. Frakobl fingeraftrykslæserporten [3].

1 2 3

1. Træk tapen af, og frakobl kablet fra stikket på systemkortet [1].
2. Fjern den enkelte (M2x4) skrue, der fastgør eDP-bøjlen til systemkortet [2].
3. Fjern eDP-bøjlen fra computeren [3].
4. Løft låsen, og frakobl eDP-kablet fra dets stik på systemkortet [4].

1. Genmonter de tre (M2x2) skruer og den enkelte (M2,5x4) skrue, der fastgør systemkortet til håndfladestøtten [1].
2. Løft systemkortet væk fra computeren [2].

1 DMMM B DDR4 2 I/VLAN

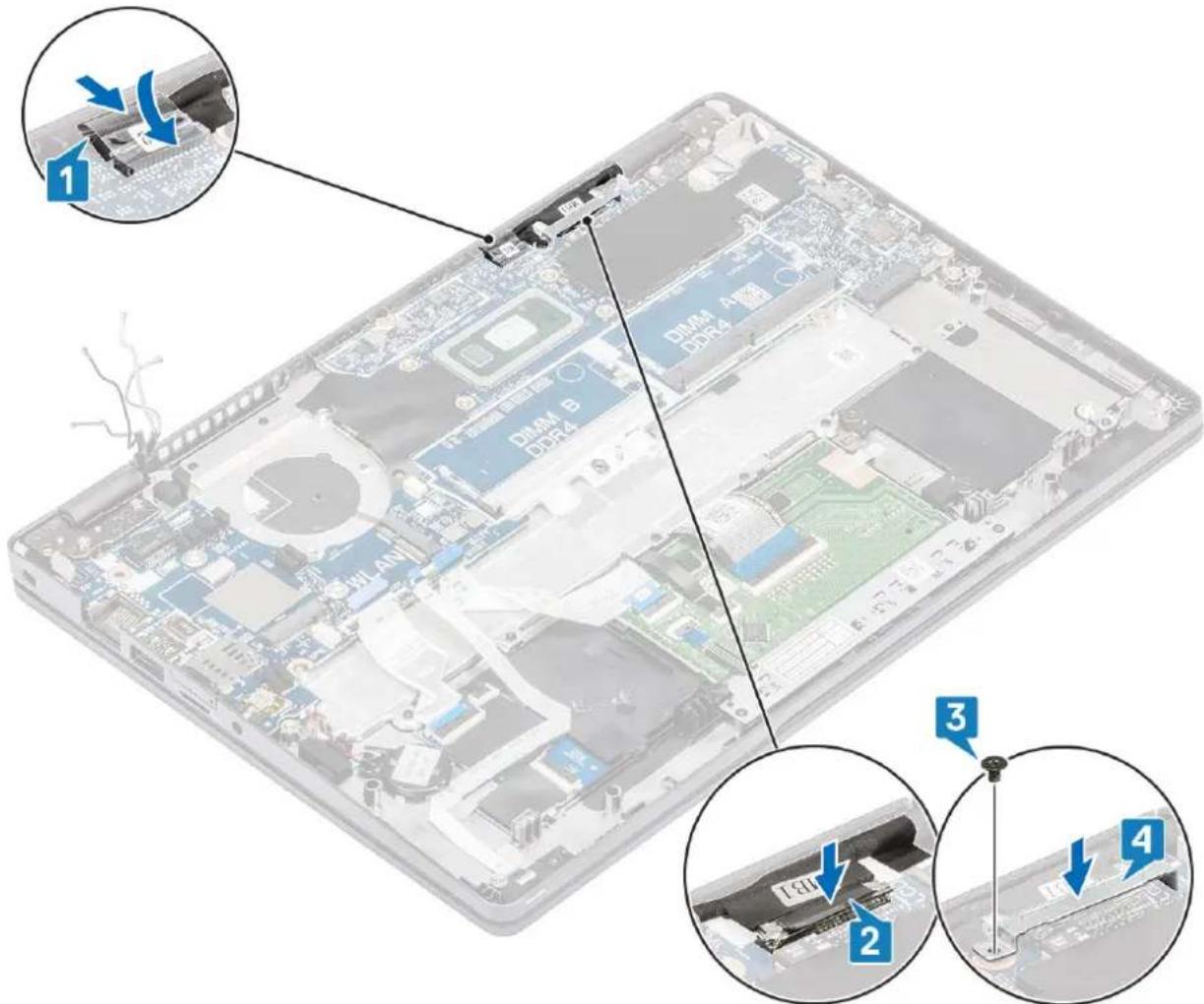

1. Tilslut kablet til stikket i systemkortet, og sæt tapen fast [1].
2. Sæt eDP-kablet i stikket på systemkortet [2].
3. Placer eDP-støttebøjlen over eDP-stikket [3].
4. Sæt den enkelte (M2x4) skrue i, der fastgør eDP-bøjlen til systemkortet [4].

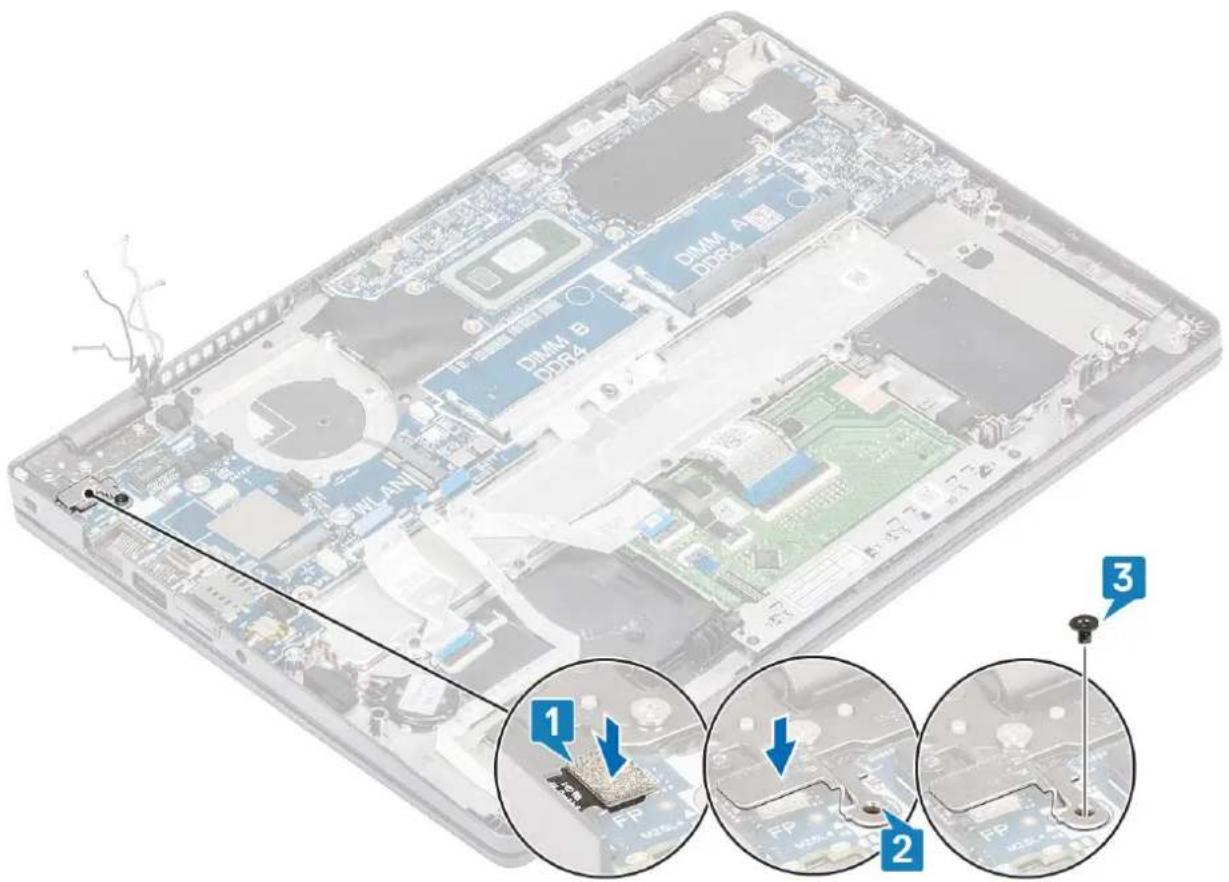

1. Sæt fingeraftrykslæserkablet i stikket på systemkortet [1].
2. Placer fingeraftrykslæserens støttebøjle [2].
3. Sæt den enkelte (M2,5x4) skrue i, der fastgør fingeraftrykslæserens støttebøjle til systemkortet [3].

1 2 3

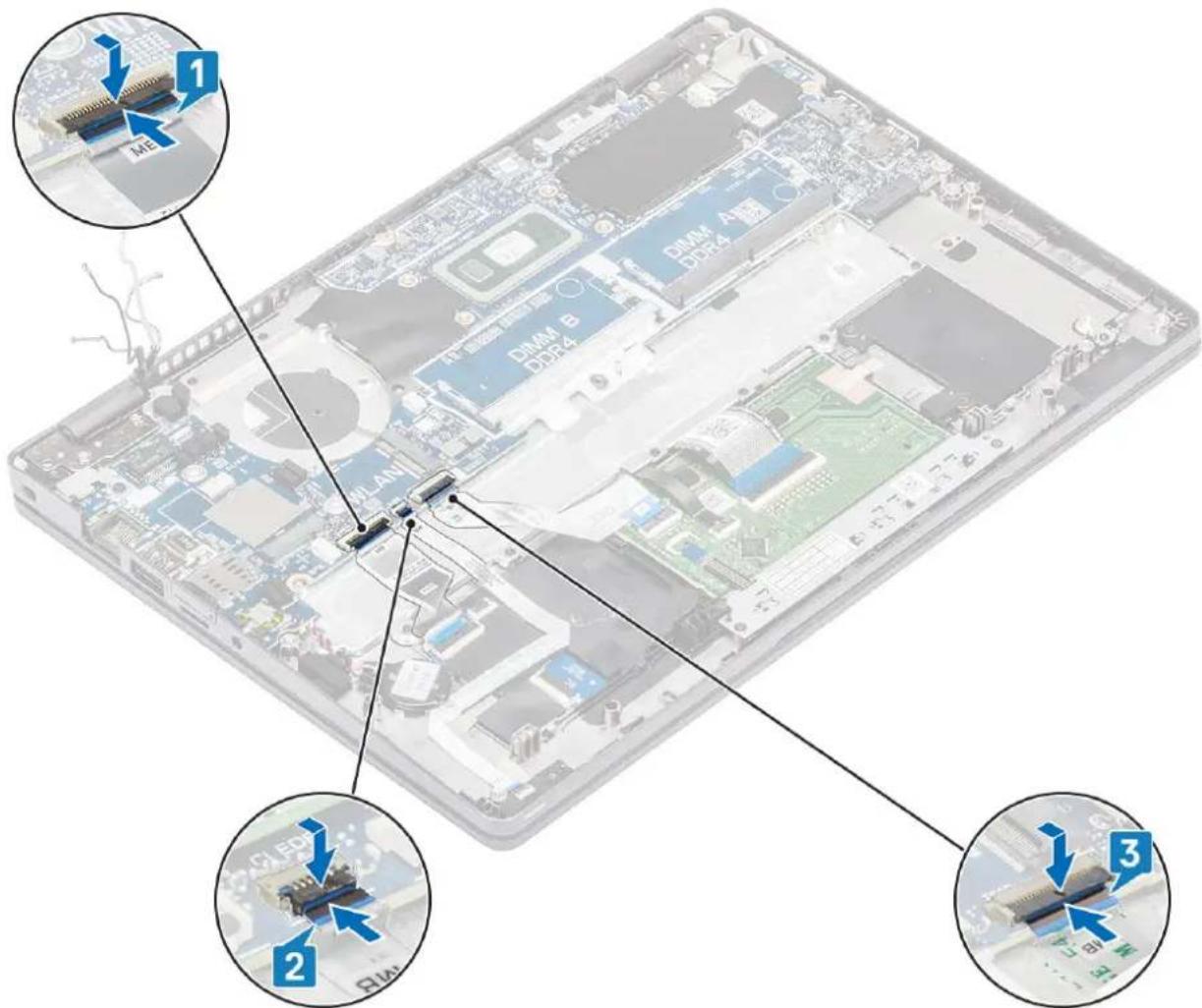

1. Tilslut følgende kabler:

a. USH-kabel [1].
b. LED-kortkabel [2].
c. pegefeltkabel [3].

1. Genmonter WWAN-kortet.
2. Genmonter WLAN-kortet.
3. Genmonter DC-indgangen.
4. Genmonter hukommelsesmodulet.
5. Genmonter systemblæseren.
6. Genmonter kølelegemet.
7. Genmonter højttaleren.
8. Genmonter batteriet.
9. Genmonter bunddækslet.
10. Genmonter microSD-kortet.
11. Genmonter SSD'et
12. Følg proceduren i Efter du har udført arbejde på computerens indvendige dele

Montcellebatteri

Sådan fjernes møntcellebatteriet

Forudsætninger

1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.

2. Fjern microSD-kortet.

3. Fjern bunddækslet.
4. Fjern batteriet.
5. Fjern højtaleren.
6. Fjern kølelegemet.
7. Fjern hukommelsesmodulet.
8. Fjern systemblæseren.
9. Fjern DC-indgangen.
10. Fjern WLAN-kort.
11. Fjern WWAN-kortet.
12. Fjern systemkortet.
13. Fjern SSD'et

Trin

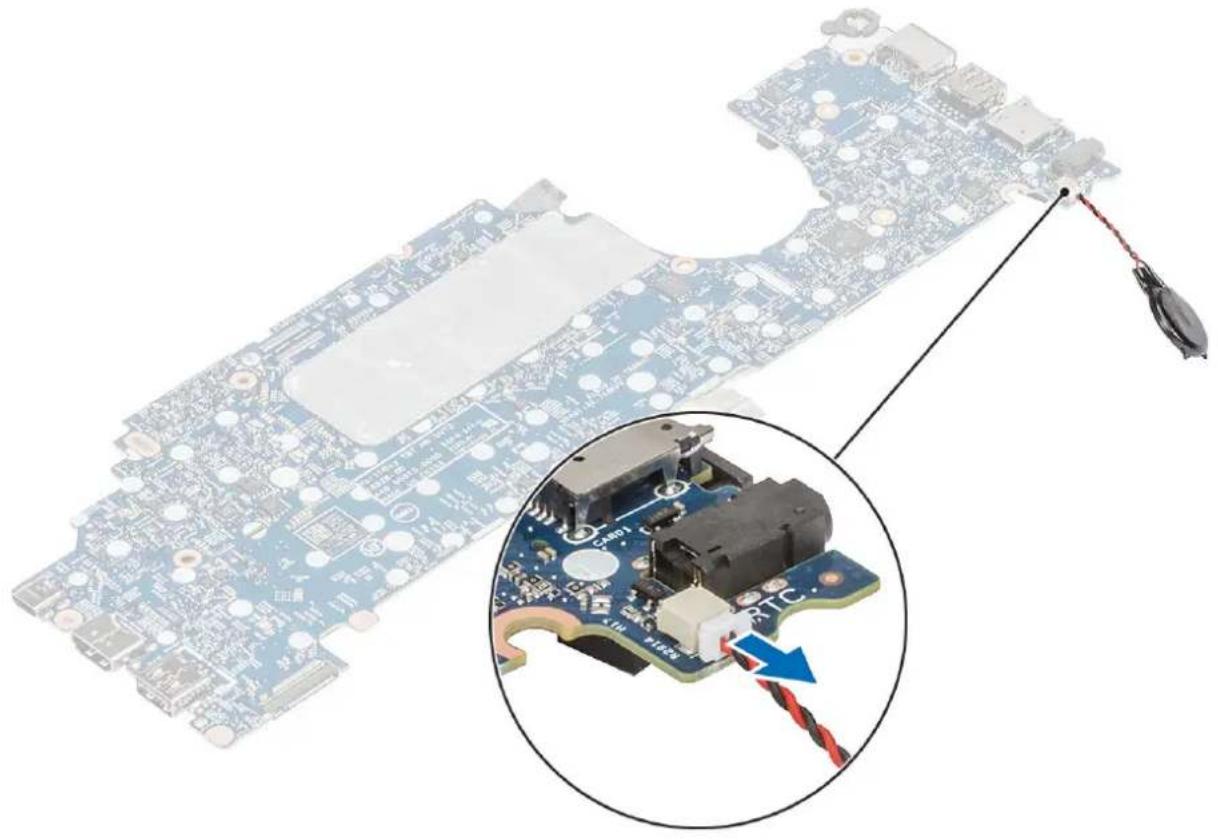

Vend systemkortet, og træk møntcellebatteriets ud af stikket på systemkortet.

Sådan installeres møntcellebatteriet

Trin

Vend systemkortet, og tilslut møntcellebatteriets kabel til stikket på systemkortet.

1. Genmonter systemkortet.
2. Genmonter WWAN-kortet.
3. Genmonter WLAN-kortet.
4. Genmonter DC-indgangen.
5. Genmonter hukommelsesmodulet.
6. Genmonter systemblæseren.
7. Genmonter kølelegemet.
8. Genmonter højttaleren.
9. Genmonter batteriet.
10. Genmonter bunddækslet.
11. Genmonter microSD-kortet.

12. Genmonter SSD'et

13. Følg proceduren i Efter du har udført arbejde på computerens indvendige dele

Skærmmodul

Sådan fjernes skærmmodulet

Forudsætninger

1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.
2. Fjern microSD-kortet.
3. Fjern bunddækslet.
4. Fjern batteriet.

Trin

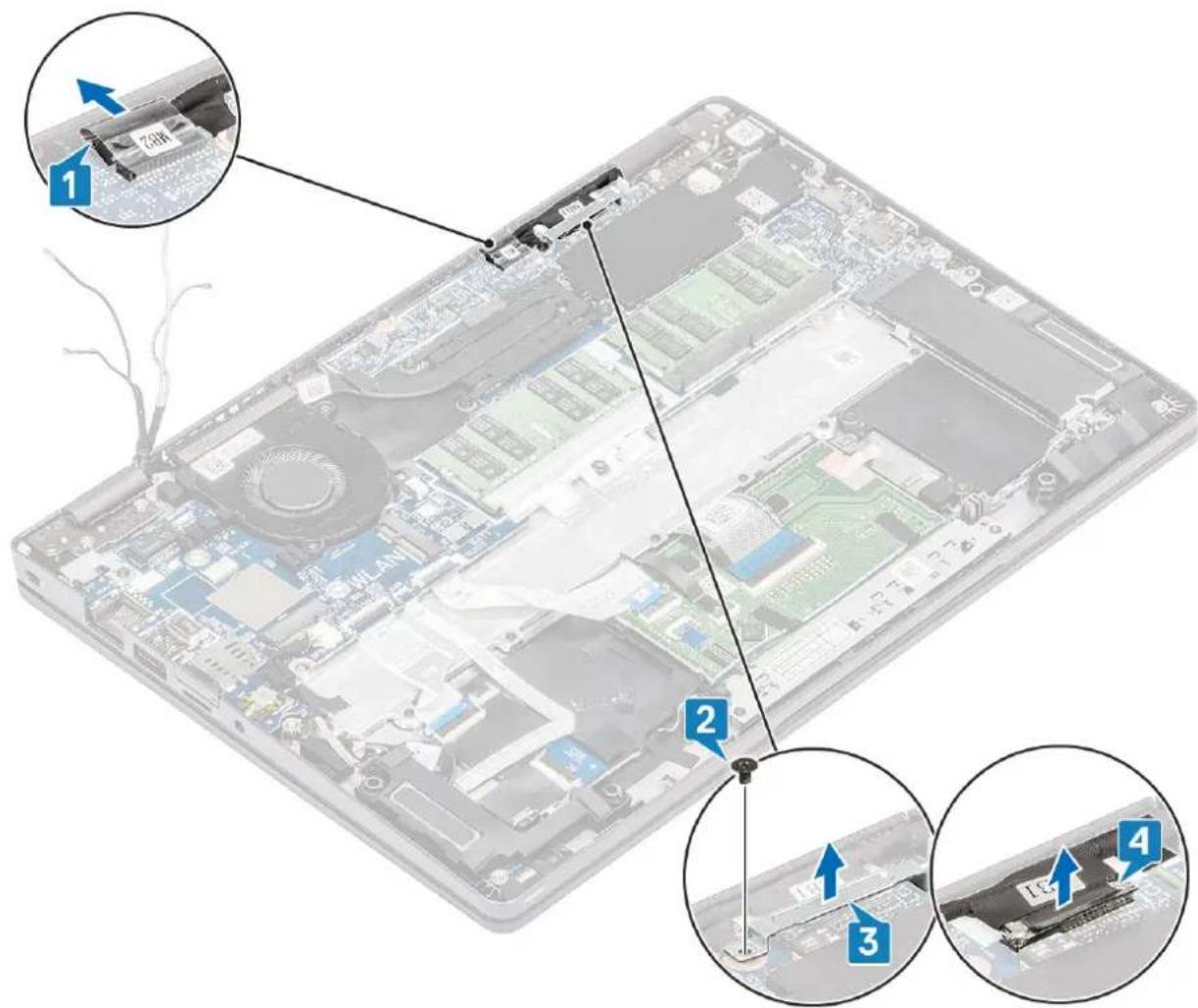

1. Træk tapen af, og frakobl kablet fra stikket på systemkortet [1].
2. Fjern den enkelte (M2x4) skrue, der fastgør eDP-kablets bøjle til systemkortet [2].
3. Løft eDP-kablets bøjle væk fra systemkortet [3].
4. Frakobl eDP-kablet, og træk det ud [4].

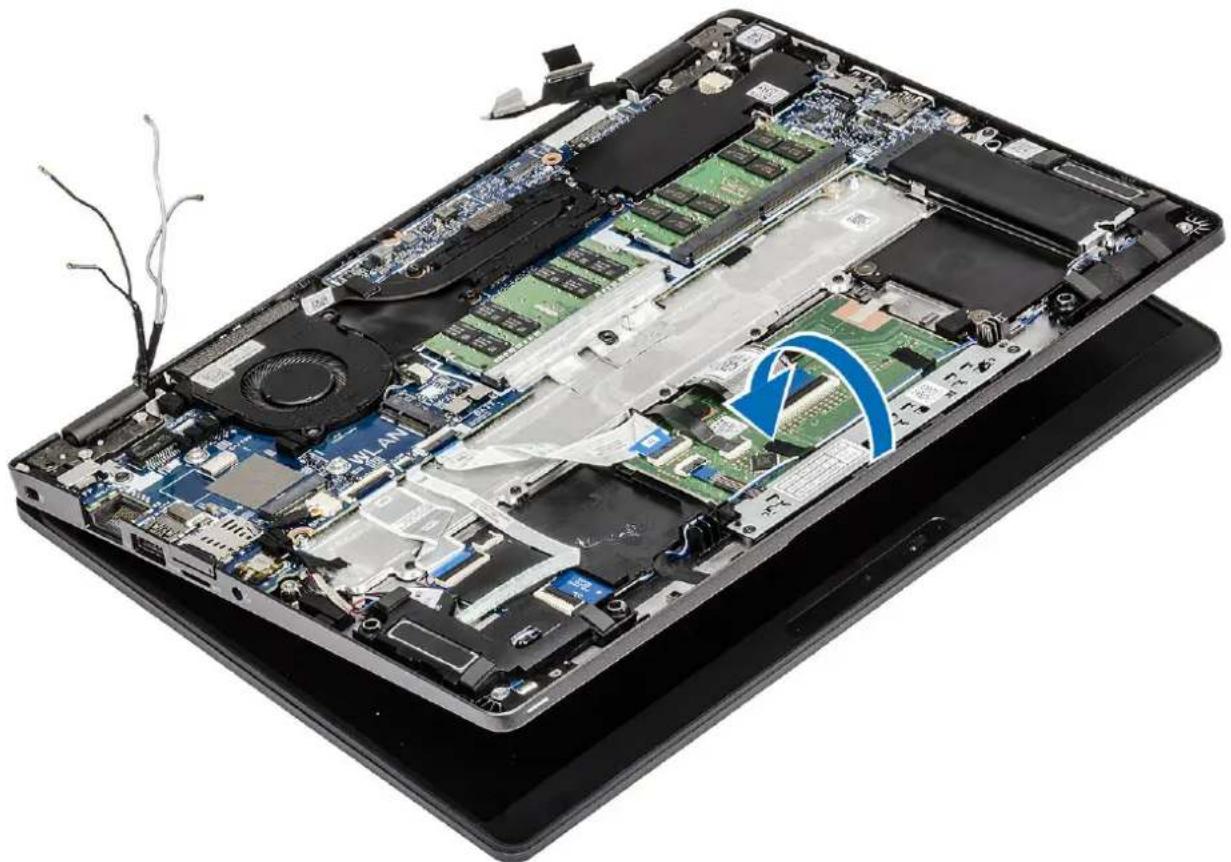

1. Åbn skærmmodulet i en 180-grader vinkel, og vend systemet om, placer så systemet på en plan overflade.

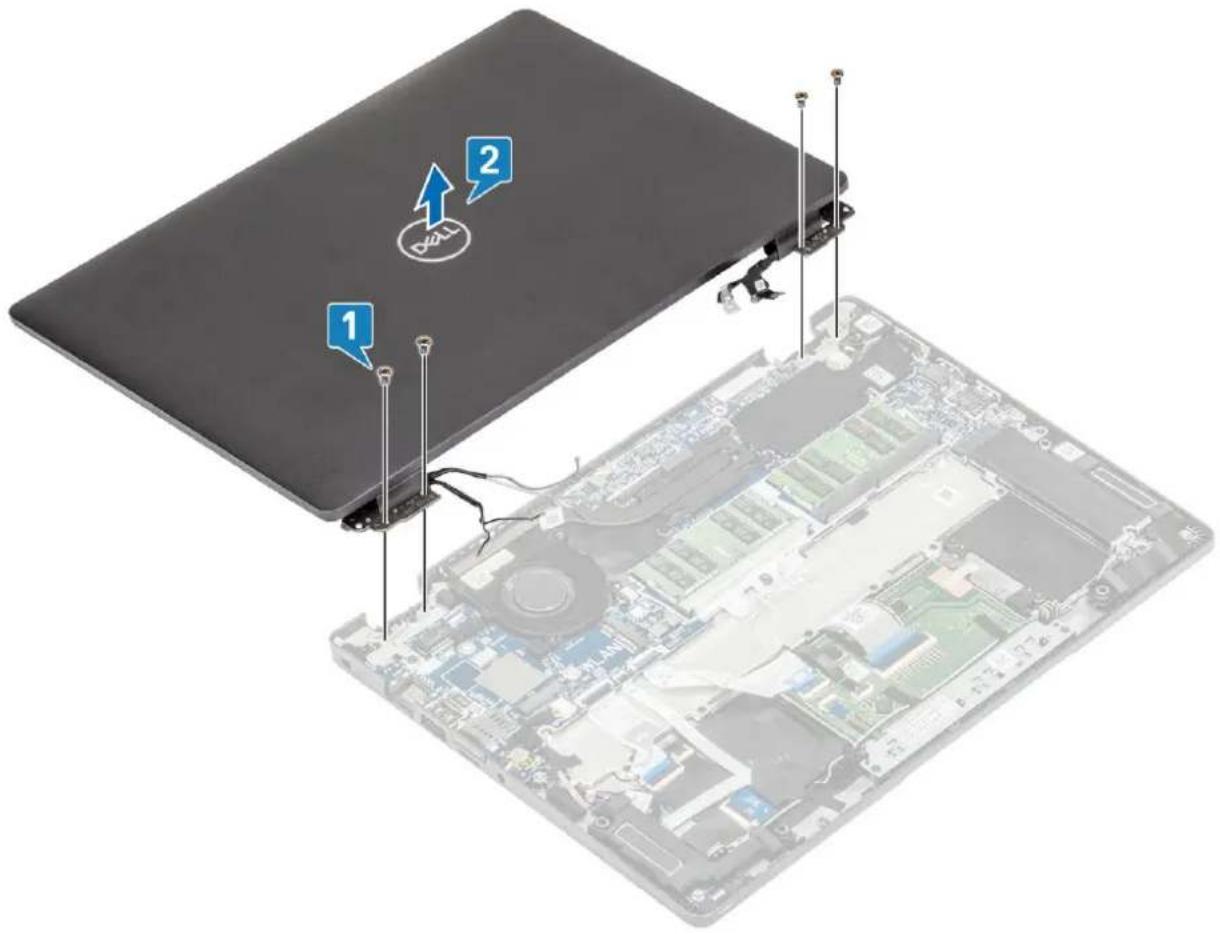

1. Fjern de fire (M2,5x3) skruer, der fastgør skærmmodulet til systemets chassis [1].
2. Fjern skærmmodulet fra systemkortet [2].

Sådan installeres skærmmodulet

Om denne opgave

BEMÆRK: Sørg for, at hængslerne åbnes til maks. position, før skærmmodulet genmonteres på håndledsstøtten og tastaturmodulet.

Trin

1. Flugt og placer systemets chassis under hængslerne på skærmmodulet [1].
2. Sæt de fire (M2,5x3) skruer i, der fastgør skærmmodulet til systemets chassis [2].

1. Placer systemets chassis på skærmmodulet.

1. Tilslut kabel til stikket i systemkortet, og sæt tapen fast [1].
2. Før igen eDP-kablet, og forbind det til eDP-stikket [2].
3. Placer eDP-kablets bøjle på systemkortet [3].
4. Sæt den enkelte (M2x4) skrue i, der fastgør eDP-kablets bøjle til systemkortet [4].

1. Genmonter batteriet.
2. Genmonter bunddækslet.
3. Genmonter microSD-kortet.
4. Følg proceduren i Efter du har udført arbejde på computerens indvendige dele

Tastatur

Fjernelse af tastaturet

Forudsætninger

1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.
2. Fjern microSD-kortet.
3. Fjern bunddækslet.
4. Fjern batteriet.
5. Fjern højtaleren.
6. Fjern hukommelsesmodulet.
7. Fjern systemblæseren.
8. Fjern DC-indgangen.

9. Fjern WLAN-kort.

10. Fjern WWAN-kortet.

11. Fjern systemkortet.

i BEMÆRK: Systemkortet kan fjernes med kølelegemet siddende på.

1. Sæt tapen på, der fastgør tastaturet og chipkortlæseren.

1. Sæt tapen på, der fastgør tastaturet og chipkort-kortet.


i BEMÆRK: Systemkortet kan genmonteres med kølelegemet siddende på.

1. Genmonter WWAN-kortet.
2. Genmonter WLAN-kortet.
3. Genmonter DC-indgangen.
4. Genmonter systemblæseren.
5. Genmonter hukommelsesmodulet.
6. Genmonter højttaleren.
7. Genmonter batteriet.
8. Genmonter bunddækslet.
9. Genmonter microSD-kortet.
10. Genmonter SSD'et
11. Følg proceduren i Efter du har udført arbejde på computerens indvendige dele

Tastaturbøjle

Sådan fjernes tastaturets beslag

Forudsætninger

1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.
2. Fjern microSD-kortet.
3. Fjern bunddækslet.
4. Fjern batteriet.
5. Fjern højtaleren.
6. Fjern hukommelsesmodulet.
7. Fjern systemblæseren.
8. Fjern DC-indgangen.
9. Fjern WLAN-kort.
10. Fjern WWAN-kortet.
11. Fjern systemkortet.

i BEMÆRK: Systemkortet kan fjernes med kølelegemet siddende på.

BEMÆRK: Systemkortet kan genmonteres med kølelegemet siddende på.

1. Genmonter WWAN-kortet.
2. Genmonter WLAN-kortet.
3. Genmonter DC-indgangen.
4. Genmonter hukommelsesmodulet.
5. Genmonter systemblæseren.
6. Genmonter højttaleren.
7. Genmonter batteriet.
8. Genmonter bunddækslet.
9. Genmonter microSD-kortet.
10. Genmonter SSD'et
11. Følg proceduren i Efter du har udført arbejde på computerens indvendige dele

Chipkortlæser-kort

Sådan fjernes chipkortlæser-kortet

Forudsætninger

1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.
2. Fjern microSD-kortet.
3. Fjern bunddækslet.
4. Fjern batteriet.
5. Fjern højtaleren.
6. Fjern hukommelsesmodulet.
7. Fjern systemblæseren.
8. Fjern DC-indgangen.
9. Fjern WLAN-kort.
10. Fjern WWAN-kortet.
11. Fjern systemkortet.
12. Fjern montcellebatteriet.
13. Fjern SSD'et
14. Fjern tastaturet.

Trin

1. Fjern chipkortlæser-kortets kabel.

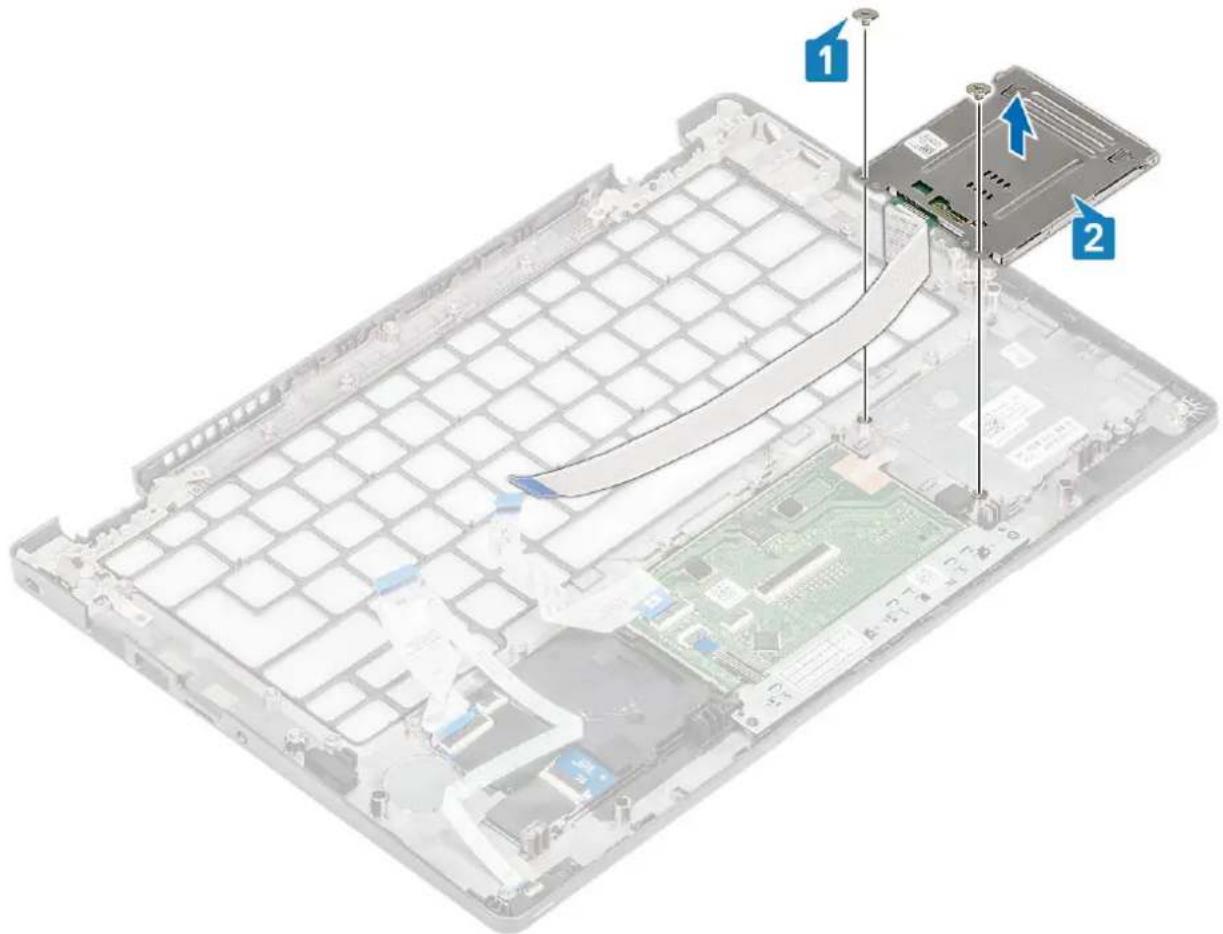

1. Fjern de to (M2x2,5) skruer, der fastgør chipkortlæseren til håndfladestøtten [1].

2. Løft chipkortlæseren væk fra computeren [2].

Sådan installeres chipkortlæser-kortet

Trin

1. Få chipkortlæseren til at flugte med, og placer den på håndfladestøtten [1].
2. Genmonter de to (M2x2,5) skruer, der fastgør chipkortlæseren til håndfladestøtten [2].

1. Før igen chipkortlæser-kortets kabel, som det skal sidde.

1. Genmonter tastaturet.
2. Genmonter montcellebatteriet.
3. Genmonter systemkortet.
4. Genmonter WWAN-kortet.
5. Genmonter WLAN-kortet.
6. Genmonter DC-indgangen.
7. Genmonter hukommelsesmodulet.
8. Genmonter systemblæseren.
9. Genmonter højttaleren.
10. Genmonter batteriet.
11. Genmonter bunddækslet.
12. Genmonter microSD-kortet.

13. Genmonter SSD'et

14. Følg proceduren i Efter du har udført arbejde på computerens indvendige dele

Skærmfacet

Sådan fjernes skærmrammen

Forudsætninger

1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.
2. Fjern microSD-kortet.
3. Fjern bunddækslet.

4. Fjern batteriet.

5. Fjern skærmmodulet.

Trin

1. i BEMÆRK: Skærmfacetten kan ikke blive genanvendt, efter den er blevet fjernet.

Brug en plastiksyl til forsigtigt at lirke fordybningerne op nær venstre og højre hængsler på den nederste kant af skærmfacetten [1].

1. Lirk forsigtigt indersiden af skærmfacetten åben, og lirk så indersiden af venstre og højre side på skærmfacetten åben [2].

1. Løft skærmrammen af skærmmodulet.

Sådan installeres skærmfacetten

Trin

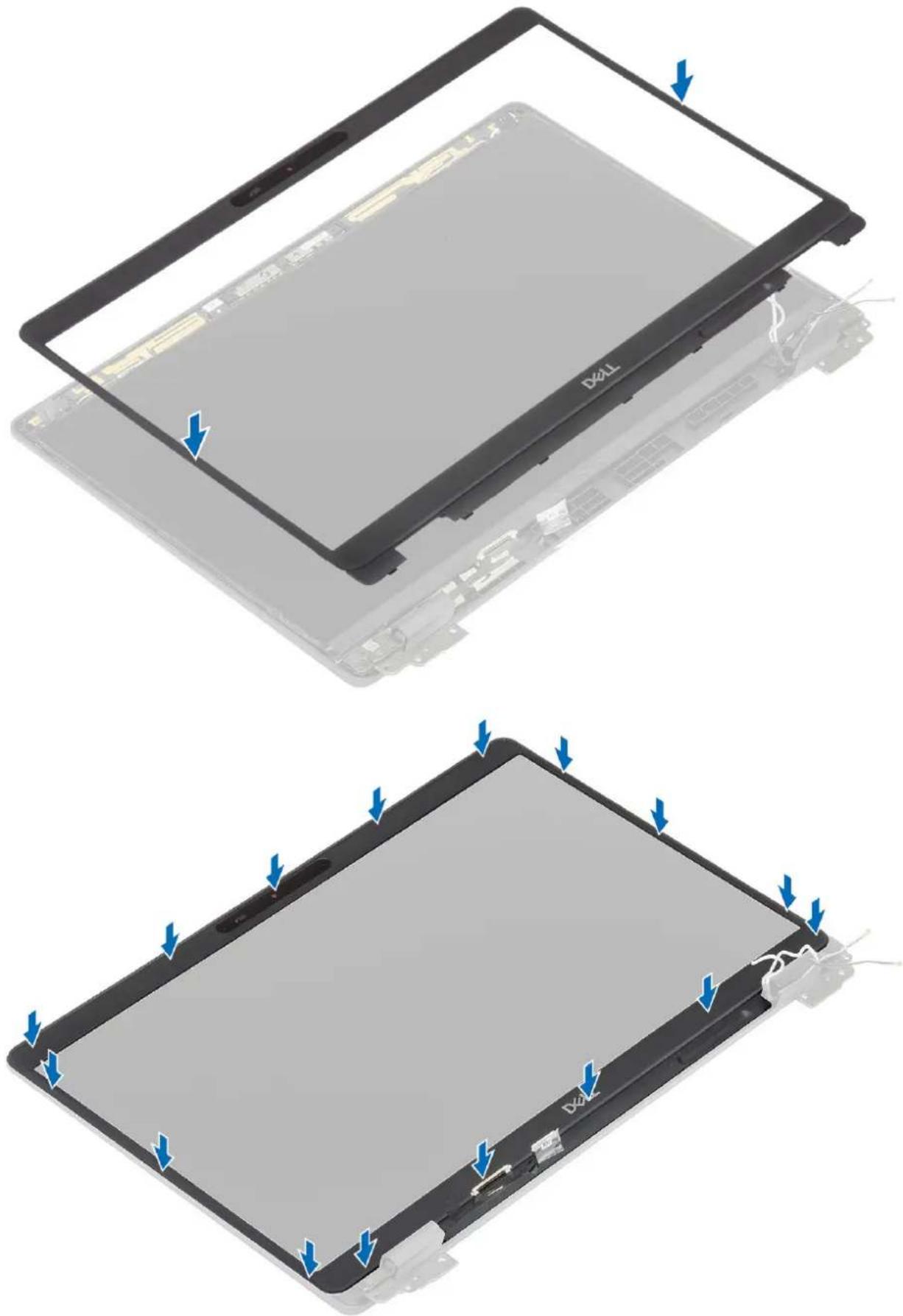

Juster skærmfacetten til skærmmodulet, og klik så forsigtigt skærmfacetten på plads.

1. Genmonter skærmmodulet.
2. Genmonter batteriet.
3. Genmonter bunddækslet.
4. Genmonter microSD-kortet.
5. Følg proceduren i Efter du har udført arbejde på computerens indvendige dele

Hængselhætter

Sådan fjernes hængselhætterne

Forudsætninger

1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.
2. Fjern microSD-kortet.
3. Fjern bunddækslet.
4. Fjern batteriet.
5. Fjern skærmmodulet.
6. Fjern skærmfacetten.

Trin

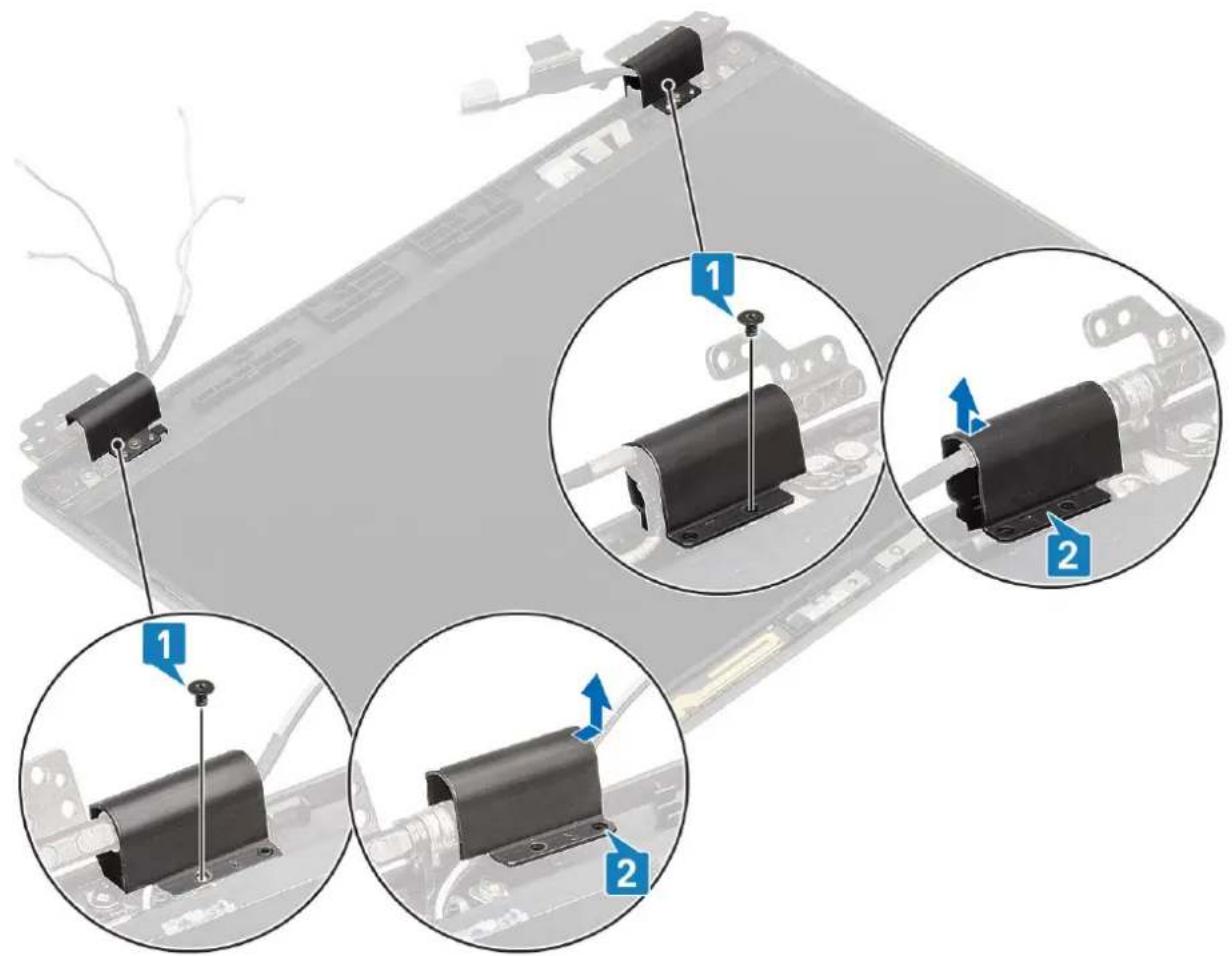

1. Fjern de to (M2x3) skruer, som fastgør hængselshætterne på chassiset [1].
2. Klem sammen om hængselhætterne for at frigøre hængselhætterne fra ribberne på skærmens bagdæksel, skub så indad for at fjerne hængselhætten [2].

Sådan installeres hængselhætterne

Trin

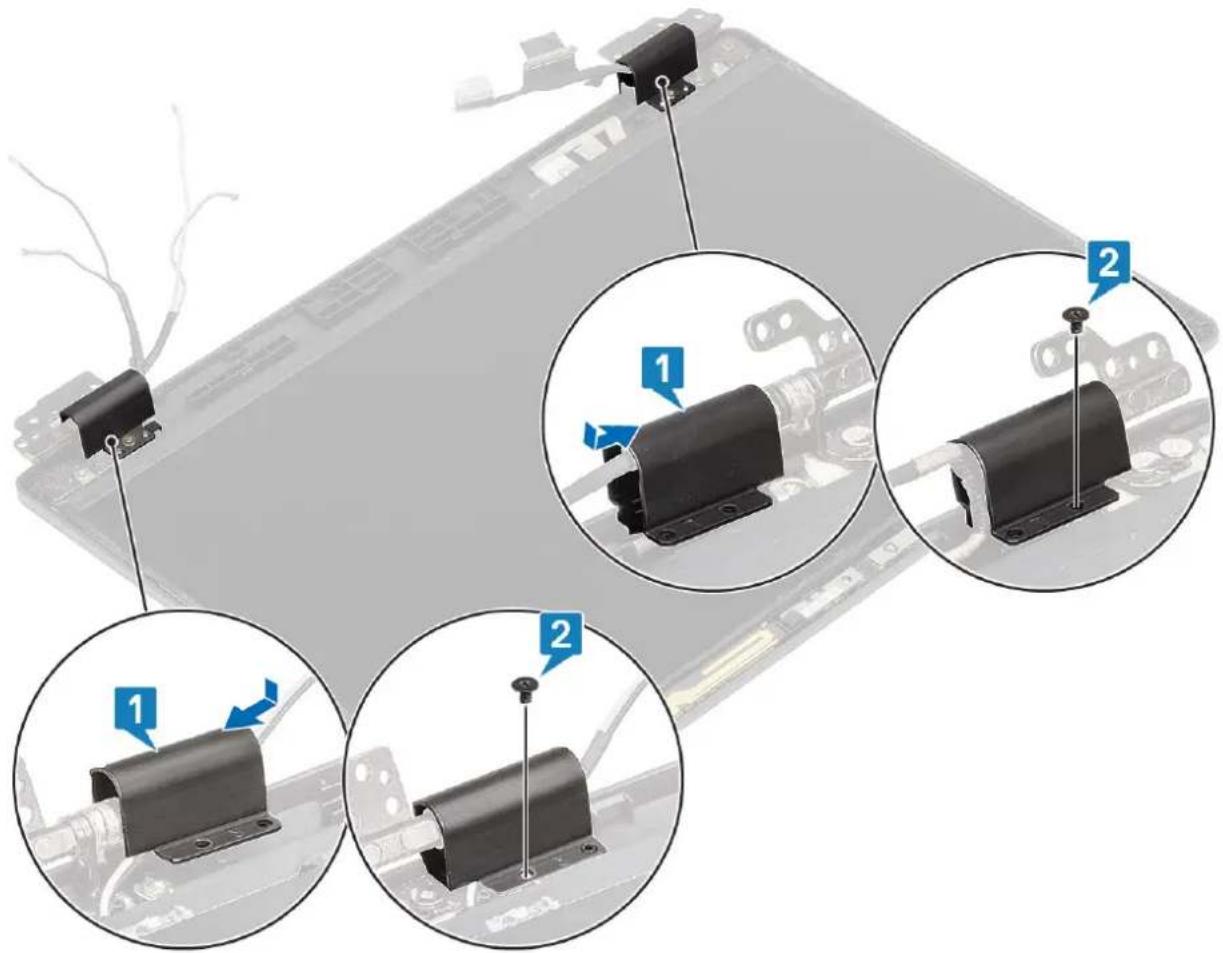

1. Placer hængselhætterne, og skub udad på skærmhængslerne [1].
2. Genmonter de to (M2x3) skruer, der fastgør hængselhætterne til skærmhængslet.

1. Genmonter skærmfacetten.
2. Genmonter skærmmodulet.
3. Genmonter batteriet.
4. Genmonter bunddækslet.

5. Genmonter microSD-kortet.

6. Følg proceduren i Efter du har udført arbejde på computerens indvendige dele

Skærmhængsler

Sådan fjernes et skærmhængsel

Forudsætninger

1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.
2. Fjern microSD-kortet.
3. Fjern bunddækslet.
4. Fjern batteriet.
5. Fjern skærmmodulet.
6. Fjern skærmfacetten.
7. Fjern hængselhætterne.

Trin

1. Fjern de fire (M2,5x3) skruer, som fastgør skærmhængslet til skærmmodulet [1].
2. Fjern skærmhængslet fra skærmens bagdæksel [2].

Montering af skærmhængsler

Trin

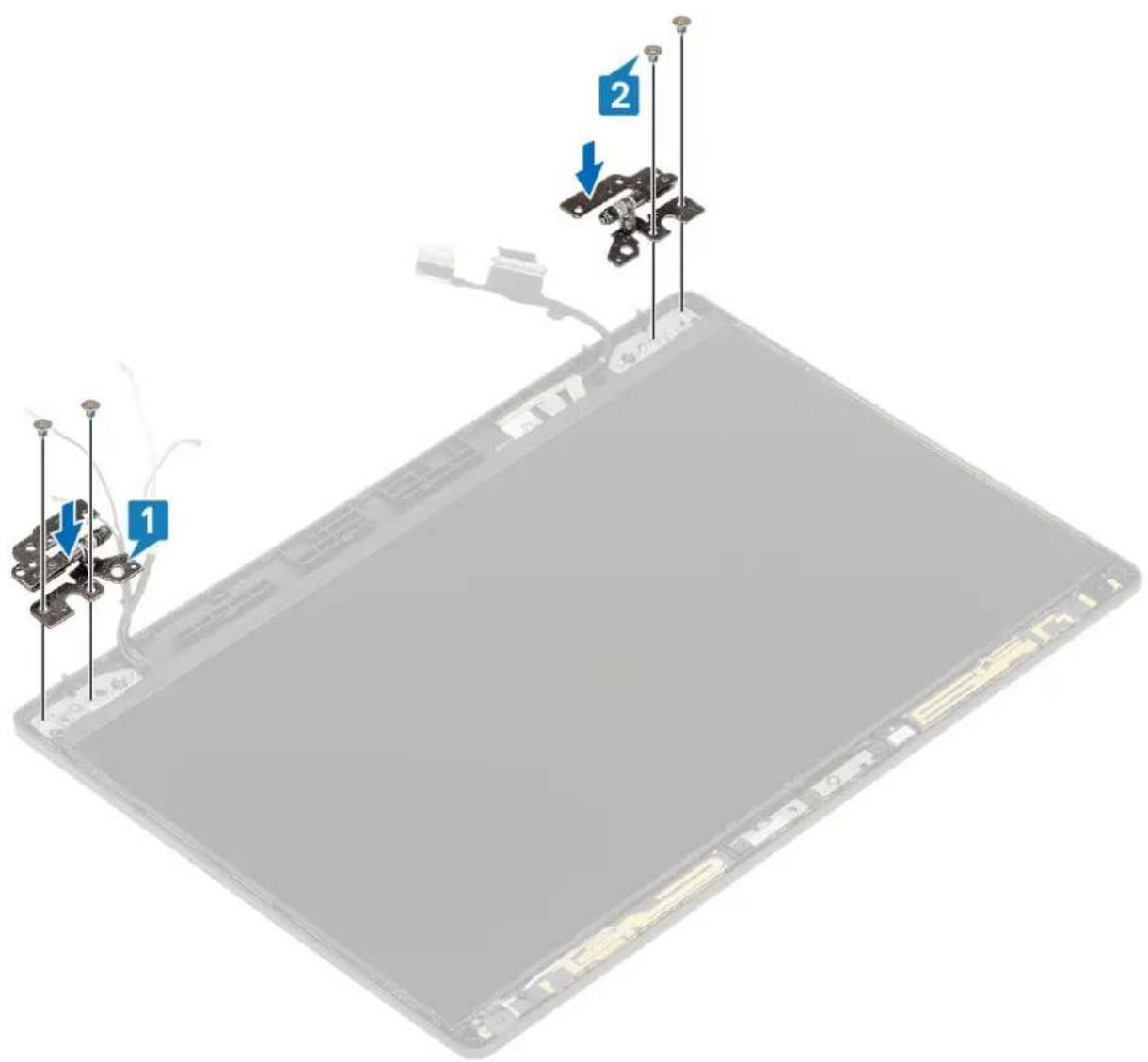

1. Placer skærmhængslet på skærmmodulet.
2. Genmonter de fire (M2,5x3) skruer, der fastgør skærmhængslerne til skærmmodulet.

1. Genmonter hængselhætterne.
2. Genmonter skærmfacetten.
3. Genmonter skærmmodulet.
4. Genmonter batteriet.
5. Genmonter bunddækslet.
6. Genmonter microSD-kortet.
7. Følg proceduren i Efter du har udført arbejde på computerens indvendige dele

Skærmpanel

Fjernelse af skærmpanel

Forudsætninger

1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.
2. Fjern microSD-kortet.

3. Fjern bunddækslet.

4. Fjern batteriet.

5. Fjern skærmmodulet.
6. Fjern skærmfacetten.
7. Fjern hængselhætterne.
8. Fjern skærmhængslerne.

Trin

1. Fjern de to (M2x2) skruer, der fastgør skærmpanelet til skærmmodulet [1], og løft skærmpanelet for at vende det og få adgang til skærmkablet [2].

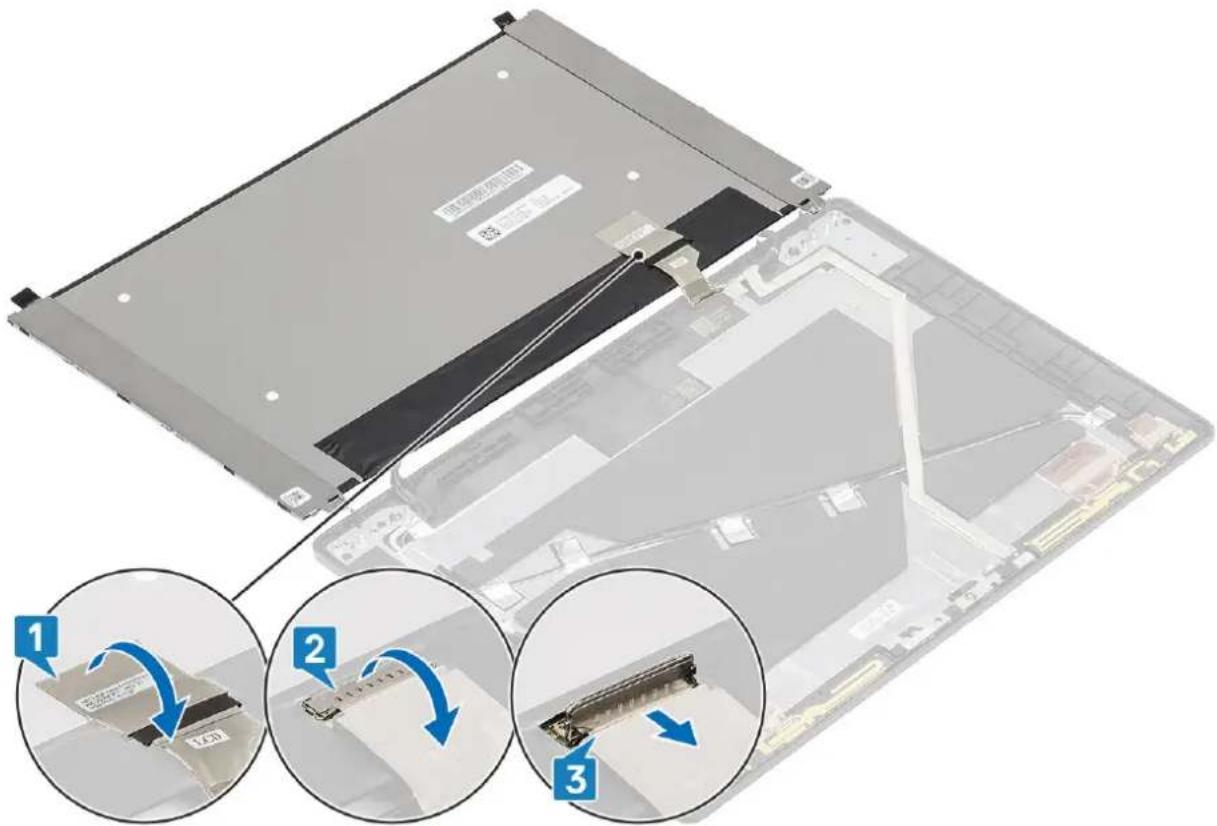

1. Træk den strømførende tape [1] af på skærmkabelstikket.
2. Løft låsen, og træk skærmkablet ud af stikket på skærmpanelet [2, 3].

BEMÆRK: Træk og fjern ikke Stretch-tapestykkerne (SR) fra skærmpanelet. Der er ikke behov for at adskille bøjlerne fra skærmpanelet.

1 2 3

Montering af skærmpanel

Trin

1. Sæt de to (M2x2) skruer i, der fastgør skærmpanelet til skærmmodulet.

1. Genmonter skærmhængslerne.
2. Genmonter hængselhætterne.
3. Genmonter skærmfacetten.
4. Genmonter skærmmodulet.
5. Genmonter batteriet.
6. Genmonter bunddækslet.
7. Genmonter microSD-kortet.
8. Følg proceduren i Efter du har udført arbejde på computerens indvendige dele

Kamera

Fjernelse af kamera

Forudsætninger

1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.
2. Fjern microSD-kortet.
3. Fjern bunddækslet.
4. Fjern batteriet.
5. Fjern skærmmodulet.
6. Fjern skærmfacetten.

7. Fjern hængselhætterne.

8. Fjern skærmhængslerne.

9. Fjern skærmpanelet.

Trin

1. Sæt kameraet i slottet på skærmens bagdæksel.

1. Genmonter skærmpanelet.
2. Genmonter skærmhængslerne.
3. Genmonter hængselhætterne.
4. Genmonter skærmfacetten.
5. Genmonter skærmmodulet.
6. Genmonter batteriet.
7. Genmonter bunddækslet.
8. Genmonter microSD-kortet.
9. Følg proceduren i Efter du har udført arbejde på computerens indvendige dele

Skærm (eDP)-kabel

Fjernelse af skærmkablet

Forudsætninger

1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.
2. Fjern microSD-kortet.
3. Fjern bunddækslet.
4. Fjern batteriet.
5. Fjern skærmmodulet.

6. Fjern skærmfacetten.

7. Fjern hængselhætterne.

8. Fjern skærmhængslerne.
9. Fjern skærmpanelet.
10. Fjern kameraet.

Trin

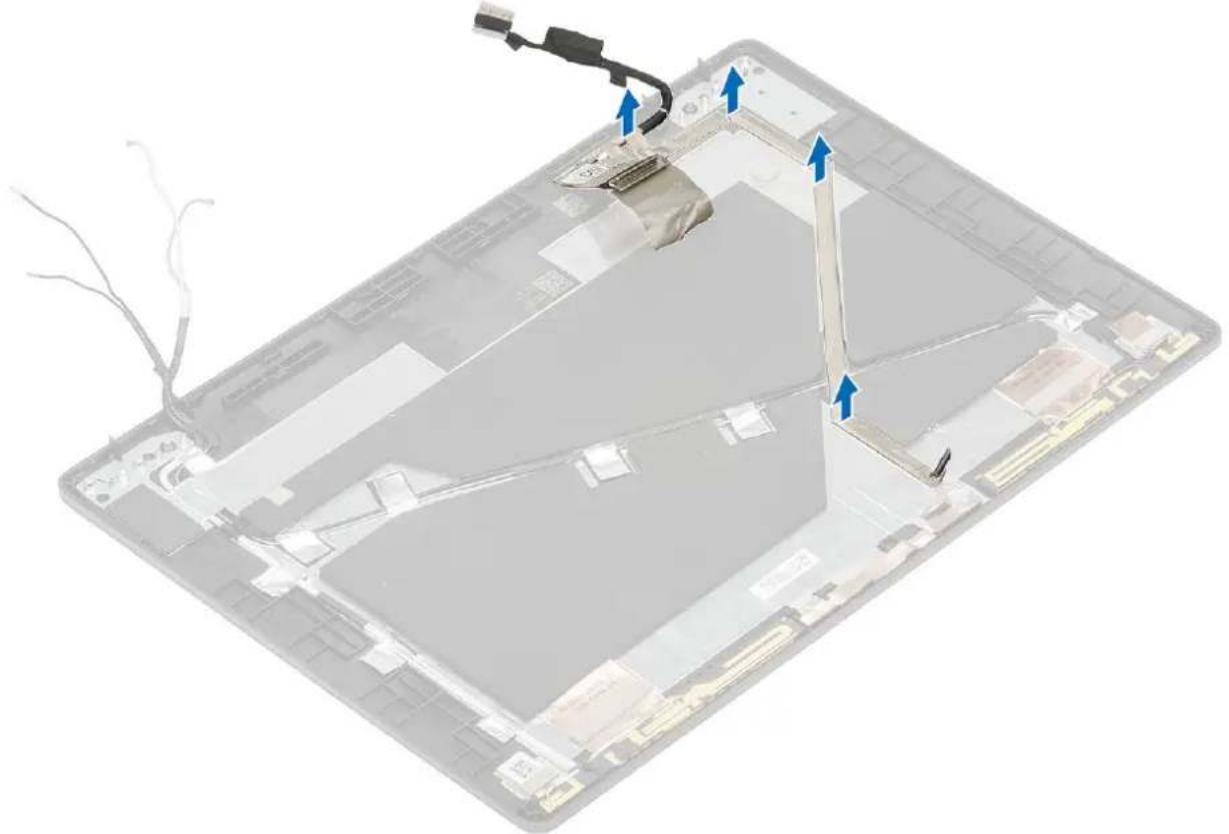

Træk den strømførende tape af, og træk skærmkablet ud for at frigøre det for lim, og løft skærmkablet væk fra skærmens bagdæksel.

Montering af skærmkablet

Trin

1. Sæt skærmkablet fast på skærmens bagdæksel.
2. Påsæt den strømførende tape, og før skærmkablet hen til skærmens bagdæksel.

1. Genmonter kameraet.
2. Genmonter skærmpanelet.
3. Genmonter skærmhængslerne.
4. Genmonter hængselhætterne.
5. Genmonter skærmfacetten.
6. Genmonter skærmmodulet.
7. Genmonter batteriet.
8. Genmonter bunddækslet.
9. Genmonter microSD-kortet.
10. Følg proceduren i Efter du har udført arbejde på computerens indvendige dele

Skærmmodulets bagdæksel

Sådan genmonteres skærmens bagdæksel

Forudsætninger

1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.
2. Fjern microSD-kortet.
3. Fjern bunddækslet.
4. Fjern batteriet.
5. Fjern skærmmodulet.
6. Fjern skærmfacetten.
7. Fjern hængselhætterne.
8. Fjern skærmhængslerne.

9. Fjern skærmpanelet.

10. Fjern kameraet.

11. Fjern skærmkablet.

Om denne opgave

Efter udførelse af ovennævnte trinnene er der kun skærmens bagdæksel tilbage.

1. Genmonter skærmfacetten.
2. Genmonter kameraet.
3. Genmonter skærmpanelet.
4. Genmonter skærmhængslerne.
5. Genmonter hængselhætterne.
6. Genmonter skærmfacetten.
7. Genmonter skærmmodulet.
8. Genmonter batteriet.
9. Genmonter bunddækslet.
10. Genmonter microSD-kortet.
11. Følg proceduren i Efter du har udført arbejde på computerens indvendige dele

Sådan genmonteres håndledsstøttemodulet

Forudsætninger

1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.

2. Fjern microSD-kortet.

3. Fjern bunddækslet.

4. Fjern batteriet.
5. Fjern højttaleren.
6. Fjern hukommelsesmodulet.
7. Fjern systemblæseren.
8. Fjern DC-indgangen.
9. Fjern WLAN-kort.
10. Fjern WWAN-kortet.
11. Fjern bundkortet.

i BEMÆRK: Bundkortet kan fjernes med varmelegemet siddende på.

1. Fjern knapcellebatteriet.
2. Fjern tastaturet.

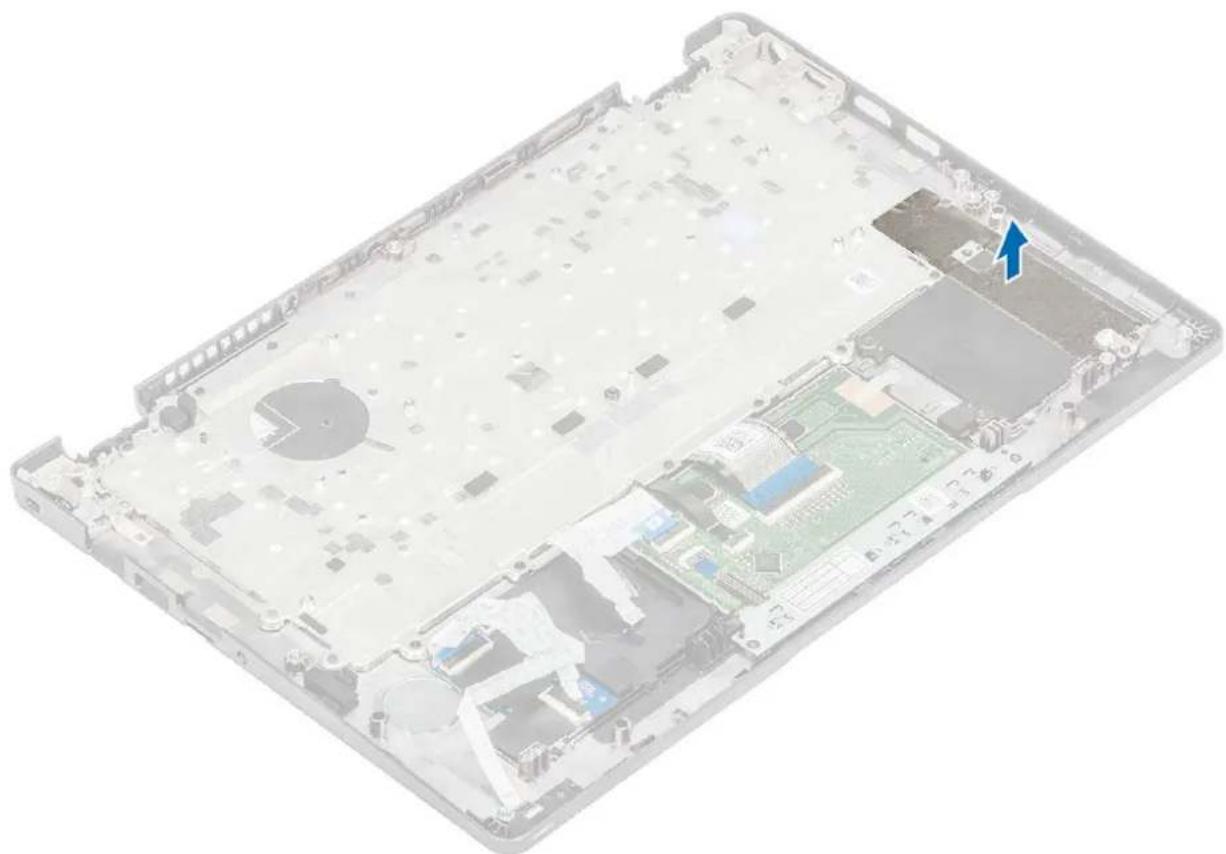

3. Fjern smartcard-læser-kortet.
4. Fjern SSD'et

Om denne opgave

Efter udførelse af alle ovennævnte trin er der kun håndledsstøttemodulet tilbage.

i BEMÆRK: Bundkortet kan genmonteres med kølelegemet siddende på.

1. Genmonter WWAN-kortet.
2. Genmonter WLAN-kortet.

3. Genmonter DC-indgangen.

4. Genmonter hukommelsesmodulet.

5. Genmonter systemblæseren.
6. Genmonter højttaleren.
7. Genmonter batteriet.
8. Genmonter bunddækslet.
9. Genmonter microSD-kortet.
10. Genmonter SSD'et
11. Følg proceduren i Efter du har udført arbejde på computerens indvendige dele.

Emner:

•Håndtering af opsvulmede litium-ion-batterier
• SupportAssist-diagnostik
- Indbygget selvtest (BIST-Built-In Self-Test)
•Systemdiagnosticeringsindikatorer
•Gendannelse af operativsystemet
- Sikkerhedskopieringsmedie og genopretningsmuligheder
•Wi-Fi-strømcyklus
- Dræning af tilbageværende reststrøm (udfør hård nulstilling)

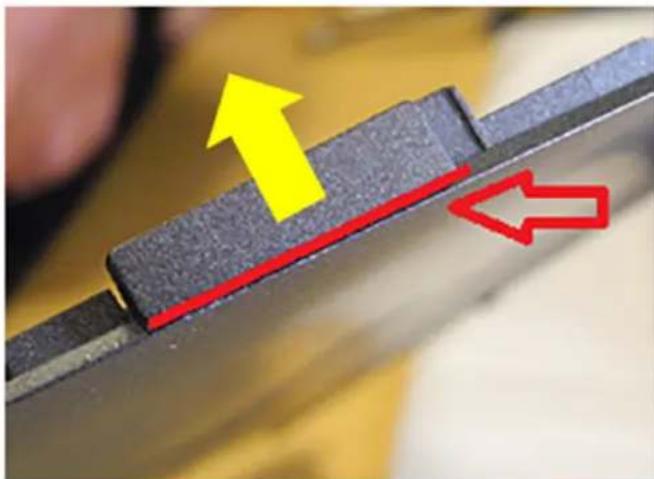

Håndtering af opsvulmede litium-ion-batterier

Som de fleste laptops anvender laptops fra Dell litium-ion-batterier. En type litium-ion-batteri er litium-ion-polymer-batteriet. Litium-ion-polymer-batterier er blevet mere populære i de senere år og er blevet standard i elektronikbranchen på grund af kunder, der foretrækker en slank formfaktor (særligt med nyere ultratynde bærbare computere) og stor batterikapacitet. En uomgængelig egenskab ved teknologien i litium-ion-polymer-batterier er den potentielle opsvulmning af battericellerne.

Et opsvulmet batteri kan påvirke den bærbare computers ydeevne. For at undgå yderligere skade på enhedens kabinet eller interne komponenter, som fører til funktionsfejl, skal du stoppe med at bruge den bærbare computer og aflade den ved at frakoble vekselstrømsadapteren og lade batteri drænes.

Opsvulmede batterier må ikke anvendes og skal udskiftes og bortskaffes korrekt. Vi anbefaler at kontakte Dells produktsupport for at finde ud af muligheder for at udskifte opsvulmede batterier under betingelserne for den relevante garanti eller servicekontrakt, herunder muligheder for en udskiftning udført af en Dells autoriserede teknikere.

Retningslinjerne for håndtering og udskiftning af litium-ion-batterier er som følger:

• Vær forsigtig, når du håndterer lithium-ion-batterier.
• Aflad batteriet, før du fjerner det fra systemet. For at aflade batteriet skal vekselstrømsadapteren frakobles fra systemet, så systemet kun fungerer med strøm fra batteriet. Når systemet ikke længere tænder, hvis tænd/sluk-knappen bliver trykket ind, så er batteriet helt afladet.
• Man må ikke knuse, smide, beskadige batteriet eller stikke fremmedlegemer ind i det.
• Udsæt ikke batteriet for høje temperaturer, og skil ikke batteripakker eller celler ad.
• Sæt ikke overfladen af batteriet under tryk.
  •Bøj ikke batteriet.
• Brug ikke redskaber af nogen form for at lirke på eller mod batteriet.
• Hvis batteriet kommer til at sidde fast i enheden som følge af opsvulmning, må du ikke prøve at frigive det ved at punktere, bøje eller mase batteriet. Det kan være farligt.
• Forsøg ikke at genmontere et beskadiget eller opsvulmet batteri i en bærbar pc.
• Opsvulmede batterier, der er dækket af garanti, skal returneres til Dell i en passende forsendelsesbeholder (som godkendt af Dell) – dette er for at overholde transportbestemmelser. Opsvulmede batterier, der ikke er dækket af garanti, skal bortskaffes på en passende genbrugsstation. Kontakt Dells produktsupport på https://www.dell.com/support for at få hjælp og yderligere vejledning.
• Brug af et batteri, der ikke er fra Dell eller er inkompatibelt, kan øge risikoen for brand eller eksplosion. Udskift kun batteriet med et kompatibelt batteri købt fra Dell, der er designet til at fungere med din Dell computer. Brug ikke et batteri fra andre computere sammen med computeren. Køb kun originalbatterier fra https://www.dell.com eller på anden måde direkte fra Dell.

Litium-ion-batterier kan svulme op af forskellige grunde såsom alder, antal opladningscyklusser eller udsættelse for høj varme. Få mere at vide om, hvordan levetiden og ydeevnen for den bærbare computers batteri kan forbedres og muligheden for at problemet opstår minimeres, her Batteri i bærbar Dell-computer – ofte stillede spørgsmål.

SupportAssist-diagnostik (også kendt som systemdiagnostik) udfører et fulstændigt tjek af din hardware. SupportAssist-diagnostik er indlejret med og startes internt af BIOS. Den indlejrede systemdiagnostik leverer en række muligheder til særlige enheder eller enhedsgrupper, der tillader dig at:

• Kør tests automatisk eller i en interaktiv tilstand
  •Gentag tests
• Vis eller gem testresultaterne
• Kør grundige tests for at introducere yderligere testmuligheder og få nærmere oplysninger om de mislykkede enheder
• Se statusmeddelelser, der informerer dig, hvis tests er udført ordentligt
• Se fejlmeddelelser, der informerer dig om problemer, som er opstået under testning

BEMÆRK: SupportAssist-vinduet viser alle registrerede enheder på computeren. Diagnosticeringen begynder at køre testene på alle registrerede enheder.

Kørsel af SupportAssist-diagnostik

Påkald diagnostik med en af metoderne, der foreslås herunder:

• Tryk på tasten F12 på tastaturet, när Dell splash-skærmen vises, indtil du får meddelelsen Diagnostic Boot Selected.
• På menuskærmen for engangsstart skal du bruge pilene Op/Ned for at vælge funktionen Diagnostics (Diagnostik) og derefter trykke på Enter.
• Tryk på og hold funktionstasten (Fn) nede på tastaturet, og tryk på Tænd/sluk-knappen for at tænde systemet.

SupportAssist-diagnostiks brugergrænseflade

Dette afsnit indeholder information om SupportAssists Basic- og Advanced-skærm (standard og avanceret).

SupportAssist åbner standardskærmen ved start. Du kan skifte til avanceret skærm vha. ikonet i skærmens nederste venstre side. Avanceret skærm viser registrerede enheder i feltformat. Specifikke test kan kun inkluderes eller ekskluderes i avanceret tilstand.

Standardskærmen har minimale kontrolknapper, som muliggør nem navigation, for at brugeren kan starte eller stoppe diagnostikken.

Den avancerede skærm muliggør mere målrettet testning og indeholder flere oplysninger om systemets overordnede sundhedstilstand. Brugeren kan tilgå denne skærm ved blot at stryge fingeren til venstre på berøringsskærmssystemerne eller klikke på knappen for den næste side i standardskærmens nederste venstre side.

SupportAssist | On-board Diagnostics Latitude 5310 2-in-1 Advanced Test CABLES PCHE BUS LCD/DISPLAY DISK 1 OS BOOT PATH INTEGRATED WEBCAM USB DEVICES VIDEO PRIMARY BATTERY CHARGER PROCESSOR FAN PROCESSOR MEMORY SYSTEM MANAGEMENT KEYBOARD RUN TEST Service Tag 2222222 BIOS Version 6.4.1 Version ED.00.00.28 Thorough mode Select all

Testkørsel på specifik enhed eller kørsel af en specifik test

1. For at køre en diagnosticeringstest på en bestemt enhed, tryk på Esc og klikke på Yes at stoppe diagnosticeringstesten.
2. Vælg enheden via afkrydsningsfeltet øverst til venstre i testfeltet, og klik på Run Tests (Kør tests), eller benyt Thorough Option (Grundig-indstilling) for at køre mere intensive tests.

SupportAssist-fejlmeddelelser

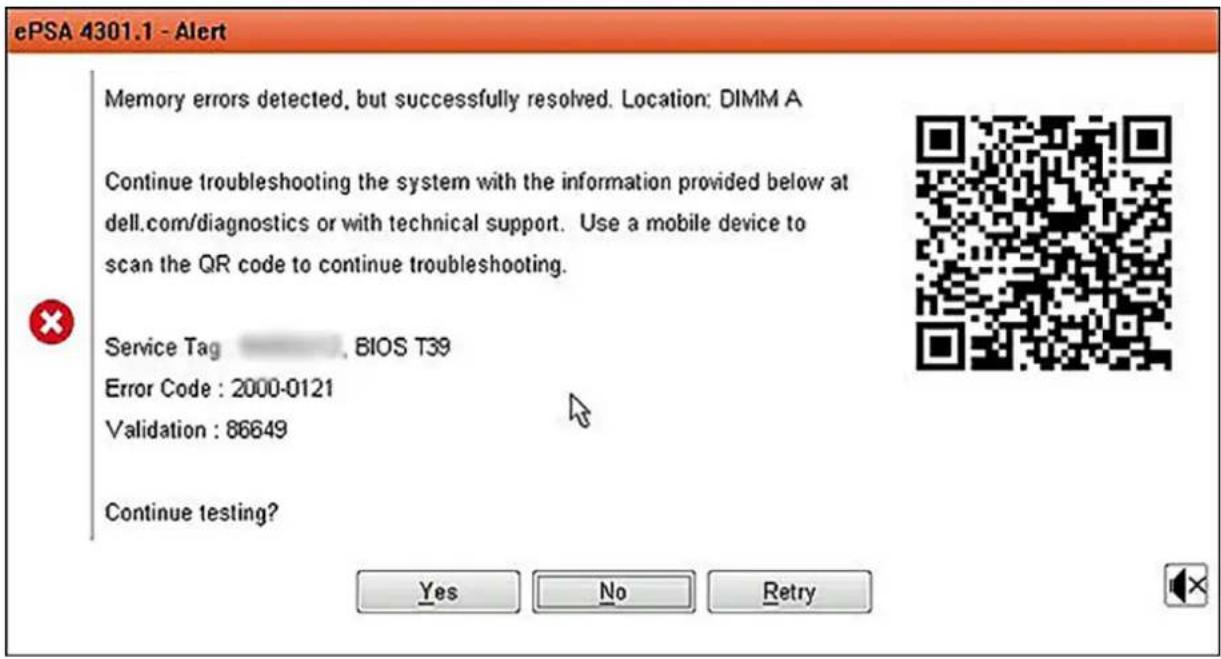

Når Dell SupportAssist-diagnostik registrerer en fejl under en kørsel, sættes testen på pause, og derefter vises følgende vindue:

• Hvis du svarer Yes (Ja), vil diagnostikken fortsætte med at teste den næste enhed, og fejloplysningerne vil være tilgængelige i oversigtsrapporten.
• Hvis du svarer No (Nej), vil diagnostikken stoppe med at teste den resterende ikke-testede enhed.
• Hvis du svarer Retry (Prøv igen), vil diagnostikken ignorere fejlen og køre testen igen.

Find fejlkoden med bekræftelseskoden, eller scan QR-koden, og kontakt Dell.

BEMÆRK: Nogle tests til specifikke enheder kræver brugerinteraktion. Du skal altid sørge for at sidde ved computerteren, när diagnostiktestene udføres.

Indbygget selvtest (BIST-Built-In Self-Test)

M-BIST

M-BIST (indbygget selvtest) er bundkortets indbyggede selvdiagnosticeringsværktøj, der gør diagnosticeringen af fejl i bundkortets indbyggede controller (EC) mere nøjagtig.

BEMÆRK: M-BIST kan påbegyndes manuelt før POST (Power On Self Test).

Sådan køres M-BIST

BEMÆRK: M-BIST skal påbegyndes på systemet fra en slukket tilstand, hvor der enten kun er tilsluttet AC-strøm (vekselstrøm) eller batteri.

1. Tryk på både M-tasten på tastaturet og tænd/sluk-knappen, og hold dem nede for at påbegynde M-BIST.
2. Når både M-tasten og tænd/sluk-knappen holdes nede, kan batteristatus-LED'en udvise to tilstande:
   a. Slukket: Der registreres ikke nogen bundkortfejl
   b. RAVGUL: Indikerer, at der er et problem med bundkortet
3. Hvis der er en fejl med bundkortet, blinker batteristatus-LED'en med én af følgende koder i 30 sekunder:

Tabel 3. LED-fejlkoder

Blinkende mønster Muligt problem
Ravgul Hvid
2 1 CPU-fejl
2 8 LCD-strømskinnefejl
11 TPM-registreringsfejl
2 4 Uoprettelig SPI-fejl

1. Hvis der ikke er en fejl med bundkortet, skifter LCD'en mellem de ensfarvede skærme, der beskrives i LCD-BIST-afsnittet i 30 sekunder, hvorefter den slukkes.

LCD-strømskinnetest (L-BIST)

L-BIST er en forbedring af diagnosticeringen med én LED-fejlkode og aktiveres automatisk under POST. L-BIST kontrollerer LCD-strømskinnen. Hvis der ikke er nogen strømforsyning til LCD (dvs. hvis L-BIST-kredsløbet svigter), blinker LED-indikatoren for batteristatus enten med fejlkode [2,8] eller fejlkode [2,7].

BEMÆRK: Hvis L-BIST svigter, kan LCD-BIST ikke fungere, da der tilføres strøm til LCD'en.

Sådan køres L-BIST-testen:

1. Tryk på tænd/sluk-knappen for at starte systemet.

2. Hvis systemet ikke starter op normalt, skal du kigge på batteristatus-LED'en:

3. Hvis batteristatus-LED'en blinker en fejlkode [2,7], er skærmkablet muligvis ikke tilsluttet korrekt.

4. Hvis batteristatus-LED'en blinker med en fejlkode [2,8], er der problemer med LCD-strømskinnen på bundkortet, og der er derfor ingen strømforsyning til LCD'en.

5. I tilfælde, hvor fejlkode [2,7] vises, skal du se efter, om skærmkablet er tilsluttet korrekt.

6. I tilfælde, hvor fejlkode [2,8] vises, skal du udskifte bundkortet.

Indbygget LCD-selvtest (BIST – Built-in Self Test)

Bærbare computere fra Dell har et indbygget diagnostisk værktøj, der hjælper dig med at afgøre, om skærmafvigelsen, som du oplever, er et iboende problem med LCD'en (skærmen) til bærbare computere fra Dell eller med grafikkortet (GPU'en) og PC-indstillingerne.

Når du bemærker skærmafvigelser som flimren, forvrængning, uklarhed, sløret eller udvisket billede, vandrette eller lodrette linjer, farvesvækkelse osv., er det altid en god idé at isolere LCD'en (skærmen) ved at køre den indbyggede selvtest (BIST).

Sådan fremkalder man LCD BIST Test

1. Sluk for Dell bærbare computer.
2. Frakobl alle perifere enheder, der er forbundet til den bærbare computer. Tilslut kun vekselstrømsadapteren (opladeren) til den bærbare computer.
3. Sørg for, at LCD'en (skærmen) er ren (uden støvpartikler på skærmens overflade).
4. Tryk på og hold tasten D nede, og tryk på Power on (Tænd) på den bærbare computer for at få adgang til tilstanden LCD indbygget selvtest (BIST). Bliv ved med at holde D-tasten nede, indtil systemet starter op.
5. Skærmen viser rene farver og skifter farve på hele skærmen til hvid, sort, rød, grøn og blå to gange.
6. Derefter viser den farverne hvid, sort og rød.
7. Undersøg omhyggeligt skærmen for abnormaliteter (eventuelle linjer, uskarpe farver eller forvrængning på skærmen).
8. Efter den sidste rene farve (rød), lukker systemet ned.

BEMÆRK: Dell SupportAssist Pre-Boot-diagnosticering ved lancering igangsætter først LCD BIST og forventer en funktionsbekræftelse af brugerintervention fra LCD'en.

Systemdiagnosticeringsindikatorer

Konstant hvid – Strømadapteren er tilsluttet, og batteriet er mere end 5 % opladet.

Ravgul – Computeren kører på batteri, og batteriet er mindre end 5 % opladet.

Slukket:

• Strømadapteren er tilsluttet, og batteriet er helt opladet.
• Computeren kører på batteri, og batteriet er mere end 5 % opladet.
• Computeren er i slumre- eller dvaletilstand eller slukket.

Strøm- og batteristatusindikatorerne kan også blinke ravgult eller hvidt iht. en række faste "bipkoder", der angiver diverse fejl.

F.eks. strøm- og batteristatusindikatoren blinker ravgult to gange efterfulgt af en pause, herefter blinker den hvidt tre gange efterfulgt af en pause. Dette 2,3-mønster fortsætter, indtil der slukkes for computeren. Mønstret indikerer, at ingen hukommelse eller RAM er registreret.

BEMÆRK: Følgende diagnostiske lyskoder og anbefalede løsninger er beregnet til fejlfinding udført af Dell-serviceteknikere. Du skal kun udføre fejlfinding og reparation som autoriseret eller under vejledning af Dells tekniske team. Skade på grund af servicering, som ikke er godkendt af Dell, er ikke dækket af garantien.

Tabel 4. Diagnostiske LED-lyskoder

Diagnostiske lyskoder (ravgul, hvid)

Problembeskrivelse

2,1 Processorfejl

Tabel 4. Diagnostiske LED-lyskoder (fortsat)

Diagnostiske lyskoder (ravgul, hvid)

Problembeskrivelse

2,2 Bundkort: Fejl i BIOS eller ROM (skrivebeskyttet hukommelse)
2,3 Ingen hukommelse eller RAM (Random-Access Memory) registreret
2,4 Fejl i hukommelse eller RAM (Random-Access Memory)
2,5 Ugyldig hukommelse monteret
2,6 Fejl på bundkort eller chipset
2,7 Skærmfejl – SBIOS-meddelelse
3,1 Fejl i møntcellebatteri
3,2 PCI, fejl på grafikkort/-chip
3,3 Gendannelsesafbildning ikke fundet
3,4 Gendannelsesafbildning fundet men ugyldig
3,5 Fejl på strømskinne
3,6 BIOS-opdatering ikke gennemført
3,7 Fejl i Management Engine (ME)

Gendannelse af operativsystemet

Hvis din computer ikke kan starte op til operativsystemet, selv efter gentagne forsøg, startes automatisk Dell SupportAssist OS Recovery.

Dell SupportAssist OS Recovery er et selvstændigt værktøj, som er forudinstalleret på alle Dell-computere, der er installeret med Windows-operativsystemet. Den består af værktøjer til diagnosticering og fejlfinding af problemer, der kan opstå, før din computer starter op til operativsystemet. Det lader dig diagnosticere hardwareproblemer, reparere din computer, sikkerhedskopiere dine filer eller genoprette din computer til fabriksindstillinger.

Du kan også downloade den fra Dell Support-websitet for at fejlsøge og reparere din computer, når den ikke starter op i dens primære operativsystem på grund af software- eller hardwarefejl.

Sikkerhedskopieringsmedie og genopretningsmuligheder

Det anbefales at oprette et genoprettelsesdrev for at fejlfinde og løse de problemer, der kan opstå med Windows. Dell foreslår flere muligheder for gendannelse af Windows-operativsystemet på din Dell-pc. For yderligere oplysninger, se Dell Windows Backup-medie og genopretningsmuligheder.

Wi-Fi-strømcyklus

Om denne opgave

Hvis din computer ikke er i stand til at gå på internettet på grund af problemer med Wi-Fi-forbindelsen, så kan du udføre en procedure for Wi-Fi-strømcyklus. Følgende procedure giver instruktioner til, hvordan man gennemfører en Wi-Fi-strømcyklus:

BEMÆRK: Nogle ISP'er (Internet Service Providers) har en kombineret modem/router-enhed.

Trin

1. Sluk for computeren.
2. Sluk for modemmet.
3. Sluk for den trådløse router.
4. Vent i 30 sekunder.
5. Tænd den trådløse router.
6. Tænd for modemmet.
7. Tænd computeren.

Dræning af tilbageværende reststrøm (udfør hård nulstilling)

Om denne opgave

Reststrøm er den tilbageværende statiske elektricitet, som er tilbage i computeren, selv når den er blevet slukket, og batteriet fjernes.

Af hensyn til din sikkerhed og for at beskytte følsomme elektroniske komponenter i din computer skal du dræne tilbageværende reststrøm, før du fjerner eller genmonterer komponenter i din computer.

Dræning af tilbageværende reststrøm, som også betegnes som en "hård nulstilling", er også et almindeligt fejlfindingstrin, hvis din computer ikke tænder eller starter operativsystemet.

Sådan drænes den tilbageværende reststrøm (udfør en hård nulstilling)

Trin

1. Sluk for computeren.
2. Frakobl strømadapteren fra din computer.
3. Fjern bunddækslet.
4. Fjern batteriet.
5. Tryk og hold tænd/sluk-knappen nede i ca. 20 sekunder for at dræne den tilbageværende reststrøm.
6. Monter batteriet.
7. Monter bunddækslet.
8. Tilslut strømadapteren til din computer.
9. Tænd computeren

BEMÆRK: Du kan finde flere oplysninger om, hvordan du udfører en hård nulstilling i knowledge base-artiklen 000130881 på www.dell.com/support.

Sådan får du hjælp

Emner:

- Kontakt Dell

Kontakt Dell

Forudsætninger

i BEMÆRK: Hvis du ikke har en aktiv internetforbindelse, kan du finde kontaktoplysninger på din købsfaktura, pakkeseddel eller i Dells produktkatalog.

Om denne opgave

Dell giver flere muligheder for online- og telefonbaseret support og service. Tilgængeligheden varierer for de enkelte lande og produkter, og nogle tjenester findes muligvis ikke i dit område. Sådan kontakter du Dell omkring salg, teknisk support eller kundeservice:

Trin

1. Gå til Dell.com/support.
2. Vælg en supportkategori.
3. Angiv dit land eller område i rullelisten Vælg et land/område i bunden af siden.
4. Vælg det relevante service- eller supportlink alt afhængigt af, hvad du har brug for.
