BRUGSANVISNING RSM1014 Ferm

Säkerhetsanvisningar

Numrene i teksten henviser til diagrammene på sidene 2-3.

Sikkerhetsanvisninger

Før du monterer et tilbehør, må du alltid fjerne batteriet.

Følg alltid sikkerhetsanmerkningene og de aktuelle sikkerhetskodene.

Forsikre deg om at maskinen ikke er i gang när du utfører vedlikeholdsarbeid på maskinen.

Garantibetingelsene finner du på et separat vedlagt garantikort.

BAJONETSAV

Tak, fordi du har valgt dette Ferm-produkt.

Du er nu ejer af et produkt fra en af Europas førende leverandører. Alle produkter fra Ferm er fremstillet til at opfylde de højeste standarder for ydeevne og sikkerhed. En del vores filosofi er at yde en fremragende kundeservice, der understøttes af vores omfattende garanti.

Vi håber, at du vil nyde at anvende produktet i mange år.

Tallene i teksten refererer til diagrammerne på side 2-3.

Læs betjeningsvejledningen grundigt, før du tager maskinen i brug. Sæt dig ind i den grundlæggende betjening. Vedligehold maskinen som angivet i vejledningen, hvis du vil være sikker på, at den altid fungerer, som den skal. Betjeningsvejledningen og den medfølgende dokumentation skal opbevares i nærheden af maskinen.

Indhold

1. Produktoplysninger
2. Sikkerhedsanvisninger
3. Monteringstilbehør
4. Betjening
5. Service & vedligeholdelse

1. MASKINOPLYSNINGER

Tekniske specifikationer

Spænding	18 V
Tomgangshastighed	800-2400/min
Maks. skærekapacitet træ	100 mm
Maks. skærekapacitet metal	8 mm
Maks. slaglængde	25 mm
Vægt	2,9 kg
Lpa-lydtryksniveau	85,6 dB(A)
Lwa-lydeffektniveau	96,6 dB(A)
Vibration	12,27 m/s	2

Pakningens indhold

1 Bajonetsav
1 Savklinge til træ
1 Unbrakonøgle
1 Betjeningsvejledning
1 Sikkerhedsforskrifter
1 Garantibevis

Efterse maskinen, eventuelle løsdele og tilbehøret for transportskader.

Produktoplysninger

Fig. A

1. Sål
2. Klingespænde
3. Drejeknap til håndtag
4. Display
5. Sluk-knap
6. Hastighedskontrol
7. Tænd/sluk-knap
8. Batteriudløsningsknap
9. Monteringsskruer til sål.

2. SIKKERHEDSFORSKRIFTER

Symbolforklaring

Betyder risiko for personskade, død eller skade på maskinen, hvis vejledningen ikke følges.

Betyder risiko for elektrisk stød.

Apparatets omdrejningstal kan indstilles elektronisk.

Bær støvmaske. Arbejde med træ, metal eller andre materialer kan frembringe støv, der er skadeligt for helbredet. Arbejd ikke med materiale, der indeholder asbest!

Sikkerhedsforskrifter

Maskinen må ikke være fugtigt og må ikke anvendes i et fugtigt miljø. Bær beskyttelseshandsker og kraftigt fodtøj.

Sav ikke i materialer, der indeholder asbest!!!

• Bær sikkerhedsbriller, når du arbejder med materialer, der frembringer en stor mængde splinter.
• Bær sikkerhedsmaske, når du saver i fibermateriale.
• Fjern justeringsnøgler og skruenøgler, før du tænder for maskinen.
• Fastgør arbejdsemnet med skruetvinger.

• Placer kun maskinen mod arbejdsemnet, när der er tændt for det.

• Sørg for at holde fast i maskinen med begge hænder, og kontroller at du står sikkert på fødderne, mens du arbejder.

• maskinen må kun anvendes, när sålen er monteret. Når der saves, skal sålen altid hvile på arbejdsemnet.
• Forkert håndtering kan beskadige maskinen. Derfor skal du altid overholde følgende instrukser.
• Brug kun skarpe savklinger i perfekt stand; udskift straks revnede og skæve eller sløve savklinger.
• Maskinen må kun tændes, når savklingen er monteret
• Vælg maskiner, slagvolumen og pendulbevægelse i forhold til materialet. Sørg for, at du opretholder en konstant tilførselshastighed.
• Prøv ikke at standse savklingen med et tryk på siden, efter der er slukket for den.
  • Brug kun originalt tilbehør.

3. MONTERING AF TILBEH∅R

Batteriet skal altid tages ud, før der monteres tilbehør.

Sådan samler du savklingen

Fig. B

For at samle saven skal du gøre som følger:

• Skub klingespændet (2) indad og hold.
• Sæt saven i klingespændet. Sørg for, at tænderne peger nedad.
• Tryk saven så langt ind i spændet som muligt.
• Fastgør saven ved forsigtigt at slippe klingespændet.

Justering af sålpositionen

Fig. C

Når savklingen mister skarpheden på noget af skærekanten, skal flyt sålen for at bruge en skarp, ubrugt del af skærekanten. Ud over dette kan sålen også anvendes til justering af maks. savedybde, der især er nyttigt, når der saves i indsunkne vægge.

- Sålen kan forlænges ved at løsne de to monteringsskruer til sålen (9) med 4 mm-sekskantnøglen, og derefter trække sålen ud til den ønskede længde.

Kontroller, at sålens justeringsskruer sidder godt fast, før du genoptager arbejdet.

Montering og udtagning af batteriet Fig. A+D

• Sæt batteriet i maskinens base som vist på illustrationen. Skub batteriet ind, indtil det får fat.
• Tryk på låseknapperne (8) på begge sider, før batteriet tages ud, og tag batteriet ud af maskinens base.

Brug kun batterier af nedenstående type:. Hvis der anvendes andre batterier, kan det medføre alvorlig personlig skade og beskadige maskinen.

• CDA1051: FPB-1800L, 18 V lithium-ion
• CDA1053: FPB-1800N, 18 V NiMH

Følgende opladere kan anvendes til at oplade disse batterier.

• CDA1052: FPL-1800 (lithium-ion og NiMH)
• CDA1054: FPL-1800N (kun NiMH)

4. BETJENING

Sikkerhedsanvisningerne og de relevante sikkerhedsforskrifter skal altid følges.

Kontroller, at savklingen ikke hviler på eller rører ved nogen genstande, när der er tændt for maskinen.

Sådan tændes og slukkes maskinen Fig. J

• Maskinen er udstyret med en sikkerhedskontakt (5).
• Start maskinen ved at trykke på knappen "oplås" (for at udløse kontakten) og tænde for maskinen.
• Tryk på kontakten (Tænd/sluk) (7) for at slukke for maskinen.

Hastighedsregulering

Fig. 1

- Under brug og mens maskinen ligger i hvileposition kan slagvolumen (hastighed) vælges med drejehjulet (6).

• Den nødvendige slagvolumen afhænger af materialet. Den optimale indstilling bestemmes under brugen.
• Når du i længere tid har arbejdet ved lav hastighed, skal du sørge for, at maskinen køler af ved at lade den køre ved maks. hastighed uden belastning i 3 minutter.

Tips til savning

• Juster savklingen og slagvolumen, så det passer til materialet, der skal bearbejdes. For at opnå korrekte radiuskurver er det bedst at anvende en smal savklinge. Påfør køle- eller smøremiddel for at håndtere flagren, der kan opstå, når der saves i metal.
• Kontroller træ, spånplader, bygningsmateriale etc.. for fremmedlegemer (søm, skruer etc.), før du saver og fjern dem eventuelt.
• Fastgør materialet godt. Understøt ikke arbejdsemnet med hånden eller foden. Rør ikke ved objekter eller gulvet, mens saven kører (risiko for tilbageslag).
• Sæt sålen på overfladen af arbejdsemnet, og sav gennem det med konstant kontakttryk eller hastighed. Hvis savklingen griber fat, skal du straks slukke for maskinen. Adskil hullet med et egnet værktøj, og træk savklingen ud.
• Når du er færdig, så sluk for maskinen, og læg den ned, når den står helt stille.

Dyksavning

Fig. E

• Dyksavning må kun anvendes i bløde materialer, som f.eks. træ, cellebeton, gipsplader etc.
• Det kræver lidt øvelse og er kun muligt med korte savklinger.
• Sæt saven på arbejdsemnet, og tænd for den.
• Kontroller, at bundkanten af sålen hviler på arejdsemnets overflade som vist.
• Sav langsomt i arbejdsemnet i en vinkel, flyt saven til lodret position, og fortsæt med at save lange med savelinjen.
• Sluk for saven, og løft arbejdsemnet væk, når arbejdet er udført.

Flad savning

• Med elastiske bi-metalsavklinger kan du save i genstande, der stikker frem (f.eks. vandrør, jernbjælker etc.) i nærheden af væggen.
• Sæt savklingen direkte på væggen, og bøj let, så sålen hviler mod væggen.
• Tænd for maskinen, og sav arbejdsemnet af, idet det du sørger for konstant tryk fra siden mod væggen.

Drejehåndtag

Fig. F

Håndtaget kan drejes i 90°-trin mod maskinhuset. Skub drejeknappen (3) bagud, og drej håndtaget til den ønskede position. Sørg for, at håndtaget låses i position, før du går i gang.

LCD-skærm

Fig. G

Maskinen er udstyret med en LCD-skærm.

• Der tændes for skærmen ved at trykke én gang på skærmknappen (10). Der slukkes for skærmen ved at trykke på skærmknappen igen.
• Ur- (11) og minut- (12) ikonerne angiver, hvor mange minutter der kan arbejdes, før batteriet skal genoplades (kun lithium-ion-batteri).
• Batteri-ikonet (13) viser, hvor meget strøm der er tilbage på batteriet. Hver opladningsbjælke angiver ca. 10 % af batteriets fulde opladning. Når der vises 10 bjælker, er batteriet fuldt opladet.
• Tryk på knappen til baggrundslys (14) for at tænde for baggrundslyset på skærmen. Tryk igen for at slå baggrundslyset på skærmen fra igen.

Opbevaring af unbrakonøgle

Fig. H

Den medfølgende unbrakonøgle kan opbevares i batterirummet.

5. SERVICE & VEDLIGEHOLDELSE

Kontroller, at maskinen ikke er tilsluttet, när der udføres vedligeholdelsesarbejde på motoren.

Maskinen er konstrueret således, at den kan fungere længe med et minimum af vedligeholdelse. Fortsat tilfredsstillende brug afhænger af korrekt vedligeholdelse og regelmæssig rengøring.

Rengøring

Ventilationsrillerne skal holdes rene for at forhindre, at motoren overophedes. Maskinens kabinet skal jævnligt renses med en blød klud, helst efter hver brug. Hold ventilationsrillerne fri for støv og snavs. Hvis snavset ikke vil gå af, anvendes en blød klud fugtet med sæbevand. Brug aldrig opløsningsmidler som benzin, sprit, salmiakspiritus, etc. Disse opløsningsmidler kan beskadige plastikdelene.

Smøring

Maskinen kræver ikke yderligere smøring.

Fejl

Skulle der opstå en fejl, f. eks. ved nedslidning af en del, skal du kontakte serviceadressen på garantikortet. I slutningen af denne vejledning findes et udvidet afsnit, der viser, hvilke dele der kan bestilles.

Miljø

For at forhindre, at maskinen beskadiges under transport leveres den i en solid emballage, der fortrinsvis består af genanvendeligt materiale. Du bedes derfor udnytte mulighederne for at emballagen genbruges.

Defekt og/eller kasseret elektrisk udstyr skal afleveres på en passende genbrugsstation.

Garanti

Garantibetingelserne er anført på det medfølgende separate garantikort.

Spare parts list

No.	Description	Position
490049	Sole plate	1 + 2
490050	Sole plate adjustment screws	3
490051	Screw set housing	4 + 15(9x) + 16(2x)
490052	Housing	5 + 6 + 17 + 18 + 61 + 62
490053	Screwset	7 (4x) + 19(3x)
490054	Gearbox	8 + 34(6x) + 35
490100	LCD display + PCB	10 TILL 12 + 20 + 21(3x)
490055	Rotation button	13 + 14
490056	Speed switch	22
490057	Spindle complete	23 TILL 26 + 40 TILL 45
490058	Saw mechanism complete	27 TILL 34 + 37 + 38
490059	Motor complete	45 TILL 51 + 55 TILL 57 + 24
490060	Motor housing	52 TILL 54
490061	Carbon brush set assy	49 + 55 + 56
490036	Switch	58 + 59
490063	Heat sink	60
490064	Lock on lever	64 + 65
490065	Battery contacts	66 + 67
490012	Battery release box	68 TILL 72 + 74 +75
407850	Allen key 3mm	73

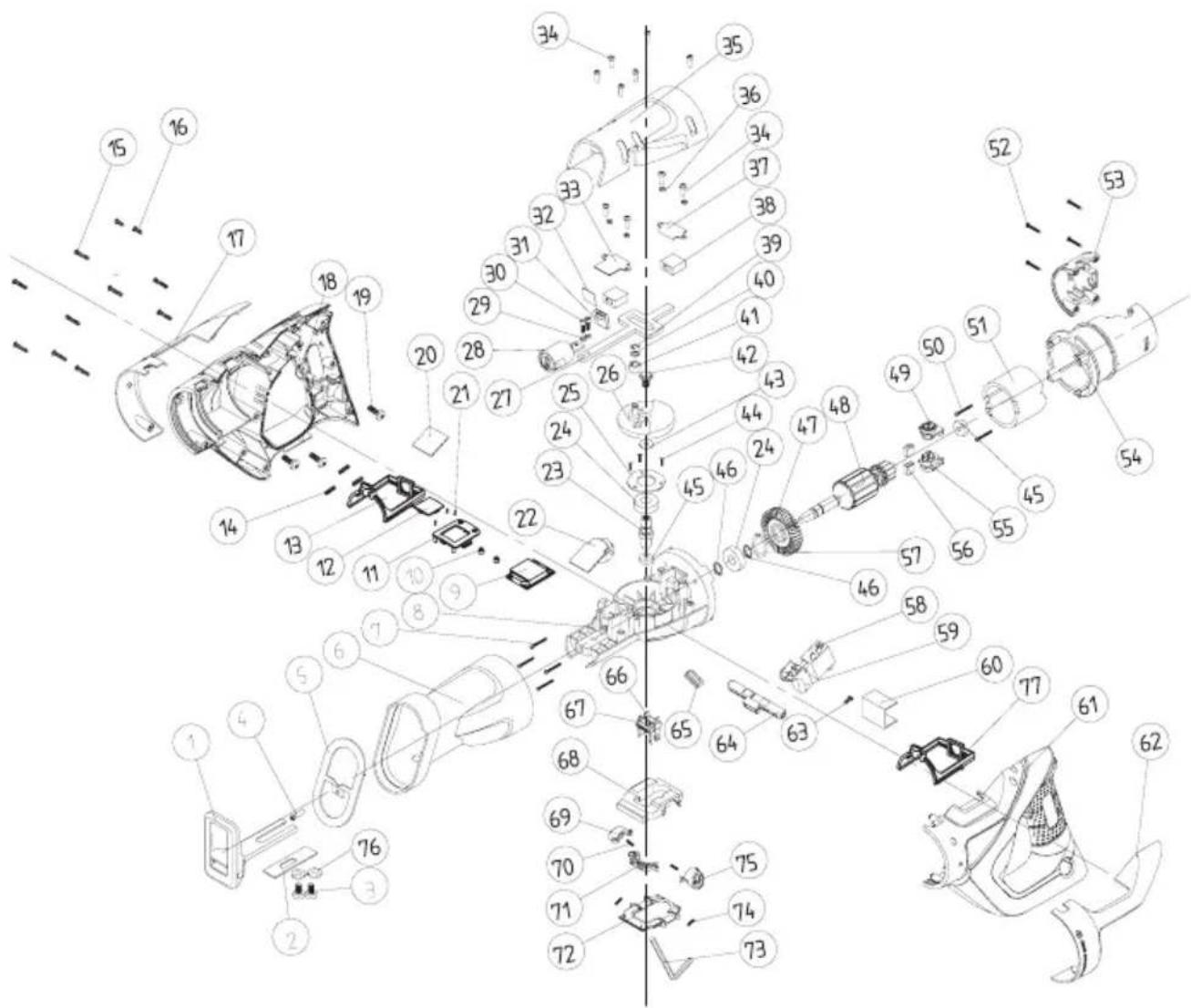

Exploded view
