BRUGSANVISNING CH 78EC2 (ST) HITACHI

Læs denne brugsvejledning omhyggeligt, inden maskinen tages i brug.

BEMÆRK: Nogle enheder er ikke forsynet med disse.

	Symboler⚠ ADVARSELMotorudstødningen fra dette produkt indeholder kemikalier, som i staten Californien anses for at fremkalde kræft, fødselsskader og andre reproduktive skader.
	Det er vigtigt, at du læser, fuldt ud forstår og overholder de følgende sikkerhedsforanstaltninger og advarsler. Skødesløs eller forkert brug af denne enhed kan forårsage alvorlige eller dødelige kvæstelser.
	Læs, forstå og følg alle advarsler og instruktioner i denne manual og på enheden.
	Brug altid beskyttelsesudstyr for øjne, hovedet og ører under brugen af denne enhed.
	Inden du bruger maskinen• Læs manualen omhyggeligt.• Kontroller, at udstyret er samlet korrekt og indstillet.• Start enheden og kontroller karburatorindstillingen. Se “VEDLIGEHOLDELSE”.

Indhold

HVAD ER HVAD? 78

ADVARSLER OG SIKKERHEDSINSTRUKTIONER 79

SPECIFICATIONER....80

SAMLEPROCEDURER 82

BETJENING 82

VEDLIGEHOLDELSE 82

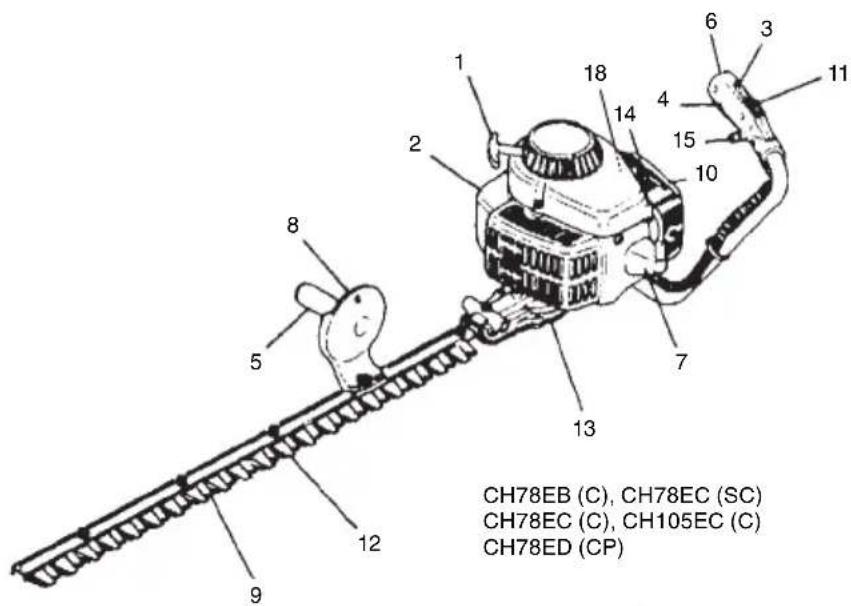

HVAD ER HVAD?

Da denne manual dækker flere modeller, kan der være forskelle mellem disse billeder og din enhed. Brug de instruktioner, der gælder for din enhed.

1. Rekylstarter
2. Brændstoftank
3. Gashåndtagsspærre
4. Gashåndtag
5. Forreste håndtag
6. Bagerste håndtag
7. Tænd rør
8. Håndskærm
9. Knivsblad
10. Luftfi Iter
11. Tændingskontakt
12. Sløv skærm
13. Gearkasse
14. Choker
15. Låseknap (valgfri)
16. Knivdæksel
17. Låseknap
18. Snapsepumpe
19. Topnøgle
20. Brugsanvisning

○ Brug altid ansigtsskærm eller briller af sikkerhedshensyn.
○ Bær altid kraftige, lange bukser, støvler og handsker. Bær ikke løse klæder, smykker, korte bukser, sandaler eller gå barfodet. Sikr hår, så det er over skulderhøjde.
Brug ikke dette værktøj, hvis du er træt, syg eller påvirket af alkohol, stoff er eller medicin.
○ Lad aldrig et barn eller en uerfaren person betjene maskinen.
○ Brug høreværn.
○ Start eller kør lad aldrig maskinen i et lukket rum eller lukket bygning. Indånding af udstødningsgasser kan være dræbende.
○ Hold håndtagene fri for olie og brændstof.
○ Hold hænderne væk fra skærende udstyr.
○ Tag ikke fat på hhv. hold ikke enheden på udstyr.
○ Når du slukker for enheden, skal du sikre dig, at skæreudstyret er standset, inden du sætter enheden ned.
○ Ved længere arbejder skal man holde regelmæssige pauser for at undgå Hand-Arm Vibration Syndrome (HAVS)-skader, der forårsages af vibrationer.

ADVARSEL

Antivibrationssystemer garanterer ikke, at du slipper for at få HAVS-skader eller carpal tunnel syndrom. Derfor skal vedvarende og regelmæssige brugere holde øje med deres hænders og fingres tilstand. Søg straks læge, hvis nogen af de ovenfor nævnte symptomer opstår.

ADVARSEL

Hvis du anvender nogen medicinske elektriske/elektroniske anordninger som f.eks. en pacemaker, skal du kontakte din læge og producenten af anordningen før betjening af noget motorudstyr.

Enhed/maskinsikkerhed

○ Undersøg hele enheden/maskinen før hver brug. Udskift beskadigede dele. Kontroller for brændstoflækager og kontroller, at alle fastgørelser er på plads og spændt ordentligt.
○ Udskift dele, der er revnede, skårede eller beskadiget på nogen måde, inden du bruger enheden/maskinen.
○ Kontroller, at sikkerhedsskærmen sidder korrekt.
○ Hold andre væk ved indstilling af karburatoren.
Brug kun tilbehør, som er anbefalet af producenten til denne maskine.

ADVARSEL

Foretag aldrig ændringer på enheden/maskinen under nogen form. Brug aldrig enheden/maskinen til et job, som den ikke er beregnet til.

Brændstofsikkerhed

○ Bland og hæld brændstof på udendørs, og hvod nogen gnister eller fl ammer.
○ Brug en beholder, som er godkendt til brændstof.
○ Ryg ikke og tillad ikke rygning nær brændstof eller enheden/maskinen eller under brugen af enheden/maskinen.
○ Tør alt spildt brændstof op, inden du starter maskinen
Gå mindst 3 m væk fra påfyldningsstedet, inden du starter motoren.
○ Stop motoren før du fjerner brændstofdækslet.
Tøm brændstoftanken, inden du sætter enheden/maskinen til opbevaring. Det anbefales, at brændstoffet tømmes af efter hver brug af enheden/maskinen. Hvis der efterlades brændstof i tanken, så opbevar enheden/maskinen, så brændstoffet ikke lækker.
○ Opbevar enheden/maskinen og brændstoffet i et område, hvor dampe fra brændstof ikke kan komme i kontakt med gnister eller åben ild fra vandvarmere, elektriske motorer eller kontakter, ovne osv.

ADVARSEL

Brændstof er nemt at antænde, eller få til at eksplodere, eller at indånde, derfor bør man være særlig opmærksom, når man håndterer eller påfylder brændstof.

Sikkerhed ved klipning

○ Klip ikke andet materiale end plantede hække.
○ Inspicer det område, der skal klippes, før hver brug. Fjern objekter som kan slynges omkring eller vikles ind.
○ Bær en aerosol beskyttelsesmaske for åndedrætsbeskyttelse, när græsset klippes efter spredning af insektdræbende midler.
Hold andre inklusive børn, dyr, tilskuere og hjælpere uden for risikozonen på 15 m. Stop straks motoren, hvis nogen nærme sig.

○ Hold enheden/maskinen fast med begge hænder.
○ Hold fast fodfæste og balance. Stræk ikke for langt ud.
○ Hold alle legemsdele væk fra lydpotten og skæreudstyret, når motoren er i gang.
○ Hold skæreværktøjet under skulderniveau. Betjen ALDRIG maskinen fra en stige, oppe fra et træ eller fra enhver ustabil understøttelse.
○ Når man flytter til et nyt arbejdsområde, skal man sikre sig at de sikkekfor maskhen, og sikre sig at alle skærende enheder er stoppet.
○ Placer aldrig maskinen på jorden, mens den kører.
○ Medtag altid förstehjælpsudstyr, när der arbejdes med motorudstyr.
○ Start aldrig motoren inde i et lukket rum eller bygning og/eller tæt på brandfarlige væsker. Indånding af udstødningsdampe kan være dræbende.

Vedligeholdelsessikkerhed

○ Vedligehold enheden/maskinen i overensstemmelse med anbefalede procedurer.
○ Tag tændrøret ud, inden du udfører vedligeholdelse, bortset fra ved karburatorindstilling.
○ Hold andre væk, når du indstiller karburatoren.
Brug kun originale Hitachi-reservedele, som producenten anbefaler.

○ Bær enheden/maskinen med hånden med motoren stoppet og lydpotten væk fra din krop.
○ Lad motoren køle af, tøm brændstoftanken, og sikr enheden/maskinen, inden du sætter den til opbevaring eller transporterer den i et køretøj.
Tøm brændstoftanken før du sætter enheden/maskinen til opbevaring. Det anbefales at tømme brændstoftanken efter hver brug. Hvis der efterlades brændstof i tanken, så opbevar enheden/maskinen, så den ikke lækker brændstof.
○ Opbevar enheden/maskinen uden for børns rækkevidde.
○ Rengør og vedligehold enheden omhyggeligt og opbevar den et tørt sted.
○ Kontroller, at motorkontakten er afbrudt under transport og opbevaring.
○ Under transport i et køretøj eller ved opbevaring dækkes knivene med knivdækslet.

Hvis der forekommer situationer, som ikke er d rder ikke er manual, så vær omhyggelig og brug din sunde fornuft. Kontakt din Hitachi-forhandler, hvis du behøver assistance. Vær særlig opmærksom på udsagn, hvor følgende ord står foran:

ADVARSEL

Hvis instruktionerne ikke følges, kan der være fare for alvorlige personskader eller død.

FORSIGTIG

Hvis instruktionerne ikke følges, kan der være fare for personskader eller skader på udstyret.

BEMÆRK

Nyttig information for korrekt funktion og brug.

FORSIGTIG

Du må ikke skille rekylstarteren ad, da rekylfjederen kan springe ud og forårsage personskade.

SPECIFICATIONER

MODEL		CH66EB2 (ST)/CH55EB2 (ST)CH50EA2 (ST)/CH62EA2 (ST)	CH78EC2 (ST)	CH78EB (C)
	Motorstørrelse (ml) 22	24 22
	Tændrør	NGK BPM-6A eller BPMR-6AChampion CJ-8Y eller RCJ-8Y	NGK BPM-6A eller BPMR-6AChampion CJ-8Y eller RCJ-8Y	NGK BPM-6A eller BPMR-6AChampion CJ-8Y eller RCJ-8Y
	Brændstoftankkapacitet(I)	0,35	0,35 0,35
	Tørvægt (kg)	CH55EB2 (ST) ...... 47CH66EB2 (ST) ...... 51CH50EA2 (ST) ...... 43CH62EA2 (ST) ...... 45	5,4 4,9
	Skærelængde i alt (mm)	CH50EA2 (ST) ...... 500CH66EB2 (ST) ...... 650CH55EB2 (ST) ...... 550CH62EA2 (ST) ...... 620	770 770
:OKlingetype :Δ		Δ	Δ	○
	LydtryksniveauLpA (dB(A))(EN 27917)	CH66EB2 (ST) ...... 921CH55EB2 (ST) ...... 936CH50EA2 (ST)/CH62EA2 (ST) .... 970	91,1 91,4
	Lydeff ektnivaeuLwA (dB(A))(2000/14/EC)	104 104 104
Vibrationsniveau (m/s2) (ISO 7916)Forreste håndtagBagerste håndtag		CH66EB2 (ST) ...... 4,5CH55EB2 (ST) ...... 4,2CH50EA2 (ST)/CH62EA2 (ST) .... 51/6 ,5CH66EB2 (ST) ...... 5,2CH55EB2 (ST) ...... 12,3CH50EA2 (ST)/CH62EA2 (ST) .... 11,3/92	7,66,2	3,55,3

BEMÆRK

Tilsvarende støjniveau/vibrationsniveau er beregnet som tidsvægtet energi i alt for støj/vibrationsniveauer under forskellige driftsbetingelser med følgende tidsfordeling: 1/2 tomgang, 1/2 i fuld fart.

* Alle data kan muligvis blive uden varsel.

MODEL		CH78EC (SC)CH78EC (C)CH105EC (C)	CH50ED2 (TP)CH55ED2 (TP)CH66ED2 (TP)CH78ED2 (TP)	CH78ED (CP)
	Motorstørrelse (ml) 24	24 24
	Tændrør	NGK BPM-6A eller BPMR-6AChampion CJ-8Y eller RCJ-8Y	NGK BPM-6A eller BPMR-6AChampion CJ-8Y eller RCJ-8Y	NGK BPM-6A eller BPMR-6AChampion CJ-8Y eller RCJ-8Y
	Brændstoftankkapacitet(I)	0,35	0,33 0,33
	Tørvægt (kg)	CH78EC (SC) ......5,0CH78EC (C) ......5,2CH105EC (C) ......5,6	CH50ED2 (TP) ......4 ,8CH55ED2 (TP) ......5 ,0CH66ED2 (TP) ......5 ,4CH78ED2 (TP) ......5 ,7	5,6
	Skærelængde i alt (mm)	CH78EC (SC) ......770CH78EC (C) ......770CH105EC (C) ......1000	CH50ED2 (TP) ......550CH55ED2 (TP) ......550CH66ED2 (TP) ......650CH78ED2 (TP) ......770	770
:OKlingetype :Δ		○	Δ	○
	LydtryksniveauLpA (dB(A))(EN 27917)	CH78EC (SC) ......93,9CH78EC (C)CH105EC (C) ......96,7/96,7	98,3 98,3
	Lydeff ektnivaeuLwA (dB(A))(2000/14/EC)	104 104 104
Vibrationsniveau (m/s2) (ISO 7916)Forreste håndtag[XX4K]		CH78EC (SC) ......4,7CH78EC (C)CH105EC (C) ......6,8CH78EC (SC) ......6,4CH78EC (C)CH105EC (C) ......5,6	CH50ED2 (TP) ......4,5CH55ED2 (TP) ......4,9CH66ED2 (TP) ......8,9CH78ED2 (TP) ......7,8CH50ED2 (TP) ......8,7CH55ED2 (TP) ......7.5CH66ED2 (TP) ......6,3CH78ED2 (TP) ......5,3	6,111,1

BEMÆRK

Tilsvarende støjniveau/vibrationsniveau er beregnet som tidsvægtet energi i alt for støj/vibrationsniveauer under forskellige driftsbetingelser med følgende tidsfordeling: 1/2 tomgang, 1/2 i fuld fart.

* Alle data kan muligvis blive uden varsel.

SAMLEPROCEDURE

Håndtag B (3) og opsamlingsplade (4) (Fig. 1)

Fjern kun møtrikken på den længste bolt, hvis det kun er håndtag B, der skal installeres.

1. Sæt opsamlingspladen på styrestangen, og spænd så de tre spændeskiver og møtrikker med fi ngrene.
   * Brug en af hver (5) af de to spændeskiver, som følger med, under opsamlingspladen eller på de to knivfæstnende bolte fra knivsbladets ende for at installere opsamlingspladen på CH105EC (C). (Hvis udstyret med det)
2. Sæt håndtag B på den længste bolt og fingerspænd med spændeskiven og møtrik.
3. Inden fastspænding af de fingerspændte møtrikker, skrues de knivfæstnende bolte (2) på plads, og løsn så boltene ca. 1/2 omdrejning.
4. Med boltene sat på den position spændes de knivfæstende møtrikker.

BETJENING

Brændstof (Fig. 2)

ADVARSEL

Hækkeklipperen er udstyret med en totaktsmotor. Motoren skal altid køre med brændstof, som er blandet med olie.

Sørg for god ventilation, når der hældes brændstof på eller brændstof håndteres.

Brændstof

○ Brug altid 89 oktan blyfri benzin.
Brug original totaktsolie eller brug en blanding mellem 25:1 til 50:1, se oliedunken vedrørende forholdet, eller kontakt din Hitachi-forhandler.
Hvis original olie ikke er tilgængelig, skal du bruge en kvalitetsolie, der er tilsat en antioxidant og udtrykkelig anbefalet til brug i en luftkølet, totaktsmotor (JASO FC GRADE OIL eller ISO EGC GRADE). Brug ikke BIA eller TCW (2-takts vandafkølet type) blandet olie.
○ Brug aldrig multigradeolie (10W/30) eller spildolie.
○ Bland altid brændstof og olie i en separat ren beholder.

Begynd altid med at påfylde halvdelen af det brændstof, der skal bruges. Tilsæt derefter hele oliemængden. Bland (ryst) brændstofblandingen. Tilsæt den resterende mængde brændstof. Bland (ryst) brændstofblandingen grundigt, inden den fyldes på brændstoftanken.

Påfyldning af brændstof

ADVARSEL (Fig. 3)

○ Sluk altid for motoren, før du fylder brændstof på.
○ Åbn tankdækslet langsomt (6), när du fylder på, så eventuelt overtryk forsvinder.
Sæt brændstofdækslet omhyggeligt på efter at have tanket.
Flyt altid enheden mindst 3 m væk fra brændstofområdet, før du starter enheden.

Rens området omkring tankdækslet omhyggeligt inden du påfylder brændstof for at sikre, der ikke falder urenheder i tanken. Kontroller, at brændstoffet er godt blandet ved at ryste beholderen inden påfyldning.

Start

FORSIGTIG

Inden du starter, skal du sikre dig, at skæreudstyret ikke rører ved noget.

1. Sæt tændingsafbryder (7) på ON (A). (Fig. 4, 5)
   * Tryk snapsepumpen (10) adskillige gange, så brændstoffet fl yder gennem pumpen eller returrøret. (hvis udstyret med det) (Fig. 6)
2. Med sikkerhedsafbryderen (8) trykket ind, skal du trække i gashåndtaget, trykke på låseknappen (9) (hvis udstyret med det), og derefter først slippe gashåndtaget langsomt og derefter sikkerhedsafbryderen. Det vil låse gashåndtaget i startpositionen. (Fig. 4, 5)
3. Sæt chokerknappen (11) i LUKKET position (B). (Fig. 7)
4. Træk hurtigt i rekylstarteren, samt sørg for godt greb i håndtaget, så det ikke smutter tilbage. (Fig. 8, 9)
5. Når du hører motoren prøver at starte, sættes chokerknappen tilbage i K∅R position (åben) (C). Træk derefter hurtigt i rekylstarteren igen.

BEMÆRK

1. Når motoren er startet, skal du lade den køre 2-3 minutter for at varme op, inden den bliver udsat for belastning.

Klipning

Under klipning skal motoren køre med fuld gas, da det fastholder korrekt klippehastighed. Under trimning af hækkens top holdes trimmeren sådan, at knivene er mellem 15 og 30 grader fra vandret position, og trimmeren svinges i en bue mod kanten af hækken for at feje afklippet væk. Under trimning af hækkens sider holdes kniven lodret, og enheden svinges i en bue.

BEMÆRK

○ Multiposition vridehändtag (Fig. 10, 11) (undtagen enkelt klinge)
Bagkontrolhåndtaget kan drejes 70 grader for at sikre komfortabel brug og tager hensyn til mange forskellige klippevinkler. Håndtaget har fem forskellige läsepositioner. Før man prøver at justere baghåndtaget, skal man sørge for, at maskinen går i tomgang, eller at motoren er slukket.
○ Maskinen vil automatisk slukke, hvis starthåndtaget er trykket ind, mens håndtaget IKKE er sikret i en af de fem forhåndsfastsatte positioner. Prøv aldrig på at betjene maskinen medmindre baghåndtaget er forsvarligt låst på plads.
For at dreje håndtaget; tryk på låseknappen (12) så håndtaget kan dreje. Når mærket (13) på baghåndtaget er ud for mærke (14) på stellet/gearhuset, trykkes låseknappen tilbage i låst position.
D: LÅST
E: ULÅST

Standsning (Fig. 12)

Sæt motorhastigheden ned og skub tændingsafbryderen i stopposition (F).

VEDLIGEHOLDELSE

VEDLIGEHOLDELSE, UDSKIFTNING ELLER REPARATION AF EMISSIONSKONTROLENHEDER OG -SYSTEM KAN UDF∅RES AF ETHVERT MOTORREPARATIONSVÆRKSTED ELLER INDIVID.

Karburatorindstilling (Fig. 13)

ADVARSEL

○ Knivsystemet kan blive aktiveret under karburatorjusteringer.
○ Start aldrig motoren uden den komplette koblingsafdækning (15).

Ellers kan koblingen løsne sig og forårsage personkvæstelser. Brændstoffet blandes med luft i karburatoren. Karburatoren indstilles under testkørsel på fabrikken. Det kan være nødvendigt med yderligere indstilling passende til klima og højde. Karburatoren har en indstillingsmulighed:

T = Tomgangsskrue.

Tomgangsindstilling (T)

Kontroller, at luftfilteret er rent. Når tomgangen er korrekt, vil skæreudstyret ikke rotere. Hvis det er nødvendigt med indstilling, lukkes (i urets retning) T-skruen med motoren i gang, indtil udstyret begynder at rotere. Du har nået den rette tomgang, når motoren kører glat i alle positioner vel under rpm, når skæreudstyret begynder at rotere.

Hvis skæreudstyret stadig roterer efter justering af tomgangshastigheden, kontaktes Hitachi-forhandleren.

Luftfilter (Fig. 14)

○ Funktionsfejl på karburator.

○ Startproblemer.

○ Unødvendigt slid på motordele.

○ Unormalt brændstofforbrug.

Rens luftfilteret dagligt eller oftere ved arbejde i særligt støvede områder.

Rens luftfilteret

Fjern luftfilterets dæksel og filteret. Rens dem i en varm sæbeopløsning. Kontroller, at filteret er tørt inden samling. Et luftfilter, der har været brugt nogen tid, kan ikke renses fuldstændigt. Derfor skal det udskiftes regelmæssigt med et nyt. Et beskadiget fi liter skal altid udskiftes.

BEMÆRK

Gennemvæd elementet med totaktsolie eller lignende. Klem elementet for at fordele olien komplet og for at fjerne overskydende olie.

Tændrør (Fig. 15)

Tændrørets tilstand påvirkes af:

○ Forkert karburatorindstilling.

○ Forkert brændstofblanding (for meget olie i benzinen).

○ Et snavset luftfi Iter

○ Vanskelige driftsforhold (f.eks. koldt vejr).

Disse faktorer forårsager aflejringer på tændrørets elektroder, som kan resultere i funktionsfejl og startvanskeligheder. Hvis motoren har lav ydelse, er vanskelig at starte eller kører dårligt i tomgang, skal du altid først kontrollere tændrøret. Hvis tændrøret er snavset, skal det renses, og elektrodeafstanden måles. Juster om nødvendigt. Den korrekte afstand er 0,6 mm. Tændrøret bør udskiftes efter ca. 100 driftstimer eller før, hvis elektroderne er slemt eroderede.

BEMÆRK

I nogle områder kræver lokal lovgivning brugen af et modstandstændrør for at undertrykke tændingssignaler. Hvis denne maskine oprindeligt var udstyret med modstandstændrør, så brug samme type ved udskiftning.

Knivsblad (Fig. 16, 17)

Knivsbladene er monteret på knivstyret med de fire eller fem bolte. Disse bolte er spændt med et spillerum, så knivene let kan bevæge sig.

Knivene bevæger sig ikke som de skal, og de glidende overflader kan sætte sig fast.

Justering af spillerummet

1. Løsn de knivfæstnende møtrikker.

2. Spænd de knivfæstnende bolte helt og løsn dem så 1/2 omdrejning.

3. Med boltene sat i den position spændes de knivfæstende møtrikker.

Vær sikker på at udskifte knivfæstnende bolte, hvis de sidder løst, er slidte eller beskadigede. Vær også sikker på at udskifte beskadigede knivsblade.

BEMÆRK

Smør knivenes glidende overfl ade med maskinolie.

Gearkasse (Fig. 18)

Smør med en førsteklasses lithiumbaseret fedt gennem smørefi ttingen til der kommer lidt ud mellem knivsbladene og gearkassen.

BEMÆRK

Smøring skal ske med 50 timers intervaller og hyppigere ved kraftig brug.

Brændstofffilter (Fig. 19)

Fjern brændstofffilter fra brændstoftanken og vask det grundigt i en opløsning. Skub derefter fi literet helt ind i tanken.

BEMÆRK

Udskift fi lteret, hvis det er hårdt pga. støv og snavs.

Rensning af cylinderribber (Fig. 20)

Hvis der sidder blade fast mellem cylinderens køleribber (16) kan motoren bliver overophedet med en mindre ydelse som resultat. For at undgå det skal køleribberne og blæseren altid holdes rent. For hver 100 driftstimer eller en gang om året (oftere hvis nødvendigt) skal ribber og ydre overflader på motor rengøres for støv, snavs og olieafl ejringer, som kan medføre forringet afkøling.

Rensning af lydpotte (Fig. 21)

Rens lydpotten og gnistfangeren (hvis udstyret med det), og udrens overskydende kul fra udstødningsporten eller lydpotteindgangen for hver 100 driftstimer.

For langtidsopbevaring

Tøm al brændstof ud af brændstoftanken. Start motoren og lad den køre, indtil den stopper. Reparer eventuelle skader som følge af brugen. Rens enheden med en ren klud eller brug en trykluftslange. Kom nogle få dråber totaktsmotorolie i cylinderen gennem tændrørshullet og drej motoren adskillige gange for at fordele olien. Tildæk enheden og opbevar enheden tørt.

Nedenfor finder du nogle generelle instruktioner for vedligeholdelse. Kontakt Hitachi-forhandleren for yderligere information.

○ Rengør hækkeklipperen udvendig.
○ Kontroller, knivskærmen for skader eller revner. Udskift skærmen i tilfælde af stød eller revner.
○ Kontroller, at kniven er skarp og uden revner.
○ Kontroller, at knivens møtrik er spændt tilstrækkelig.
○ Kontroller, at knivens transportskærm er uden skader, og at den kan monteres sikkert.
○ Kontroller, at møtrikker og skruer er tilstrækkeligt spændt.

○ Kontroller starteren, især rem og returfjeder.
○ Rens tændrøret udvendigt.
○ Fjern tændrøret og kontroller elektrodeafstanden. Juster den til 0,6 mm eller udskift tændrøret.
○ Rens køleribberne på cylinderen og kontroller, at luftindtaget på starteren ikke er stoppet til.
○ Kontroller, at gearkassen er fyldt med fedt.
○ Rens luftfilteret.

○ Skyl brændstoftanken med benzin.
○ Rens karburatoren udvendigt og pladsen omkring den.
○ Rens blæseren og pladsen omkring den.

BETYDNING AV SYMBOLER

○ Når maskinen er skrudd av, sörg for at kutteredskapet har stoppet helt för du setter maskinen fra deg.

Hvis kun håndtaket B skal installeres, fjernes kun mutteren på den lengste skruen.

1. Plasser samleplaten på styreskinnen, skru til de tre mutterne med skiver for hånd.

Hvis klaringen er for stor

Klipperne har dårlig skarphet.
