Produkttype	Overvågningsskærm
Mærke	Abus
Model	TVAC10010
Kategori	Skærm
Skærmdiagonal	10,1 tommer
Opløsning	1024 x 600 pixels
Paneltype	LCD TFT
Lysstyrke	250 cd/m²
Kontrastforhold	500:1
Betragtningsvinkel (vandret/lodret)	140° / 120°
Videoindgange	1x BNC (CVBS), 1x VGA
Lydudgang	1x højttaler (1 W)
Strømforsyning	12 V DC, 1 A
Strømforbrug	12 W (maks)
Mål (B x H x D)	250 x 170 x 30 mm
Vægt	0,8 kg
Driftstemperatur	0 °C til 40 °C
Driftsfugtighed	10% til 90% (uden kondens)
Montering	VESA 75 x 75 mm beslag
Anbefalet rengøring	Blød fnugfri klud, ikke-slibende produkter
Vedligeholdelse	Undgå overdreven fugt, rengør regelmæssigt
Reservedele	Strømadapter, BNC-kabel, vægbeslag
Reparationsmuligheder	Udskiftning af strømforsyning og kabler mulig af brugeren
Sikkerhed	Brug kun den medfølgende adapter, udsæt ikke for fugt

Ofte stillede spørgsmål - TVAC10010 ABUS

Hvordan tilslutter jeg TVAC10010-skærmen til et kamera?

Brug et BNC-kabel (medfølger) til at forbinde kameraets videooutput til skærmens BNC (CVBS)-indgang. Sørg for, at skærmen og kameraet er tændt.

Kan jeg bruge denne skærm med en computer?

Ja, skærmen har en VGA-indgang. Tilslut den til din pc med et VGA-kabel (medfølger ikke). Ingen driver er nødvendig.

Hvordan justerer jeg lysstyrke og kontrast?

Brug knapperne på skærmens side. Tryk på MENU for at få adgang til indstillingerne, naviger derefter med piletasterne for at justere lysstyrke, kontrast og andre parametre.

Hvad gør jeg, hvis skærmen ikke tænder?

Kontroller, at strømadapteren er korrekt tilsluttet til skærmen og en fungerende stikkontakt. Prøv et andet strømkabel, hvis muligt. Hvis problemet fortsætter, kan den interne strømforsyning være defekt.

Skærmen viser et sløret billede, hvad gør jeg?

Sørg for, at videokablet sidder godt fast og er i god stand. Tjek indstillingerne for skarphed i OSD-menuen. For VGA-kilde skal du justere din pc's opløsning til 1024x600.

Hvordan rengør jeg TVAC10010-skærmen?

Sluk skærmen, og tag stikket ud. Brug en let fugtig blød og fnugfri klud (med vand) til at tørre skærmen af. Brug aldrig kemikalier eller slibende midler.

Kan jeg montere denne skærm på væggen?

Ja, skærmen er kompatibel med standarden VESA 75 x 75 mm. Brug et passende vægbeslag, og fastgør det sikkert. Monteringsudstyr medfølger ikke.

Har skærmen en indbygget højttaler?

Ja, skærmen har en indbygget højttaler på 1 W til grundlæggende lydudgang. Lydkvaliteten er begrænset; for bedre lyd skal du bruge eksterne højttalere.

Hvad er skærmens strømforbrug?

Det maksimale strømforbrug er ca. 12 W. Dette svarer til typisk brug med moderat lysstyrke. Skærmen er designet til kontinuerlig drift.

Hvor kan jeg finde reservedele til denne skærm?

Kontakt Abus kundeservice eller besøg deres hjemmeside. Almindelige dele som strømadapteren eller kabler kan bestilles direkte.

BRUGSANVISNING TVAC10010 ABUS

Sluk monitoren hvis den bliver for varm eller begynder at ryge.	Hold monitoren væk fra van dog andre væsker.Hvis den bliver våd, sluk den med det samme!
Kontakt din forhandler hvis det sker.	Kontakt din forhandler hvis det sker
Placer ikke monitoren nær varmekilder så som varmeblæsere, referer til manualen for drifttemperaturer!	Indsæt ikke objekter i monitoren, så som nåle!
Halten Sie Hold monitoren væk fra direkte sollys!	Placer ikke monitoren et sted med høj luftfugtighed!
Placer ikke monitoren på dårlig underlag!	Rør ikke monitoren når det lyner.!
Skil ikke monitoren ad!	Tab ikke monitoren!

2. Leveringsomfang

Monitor

Strømforsyning

Manual på CD

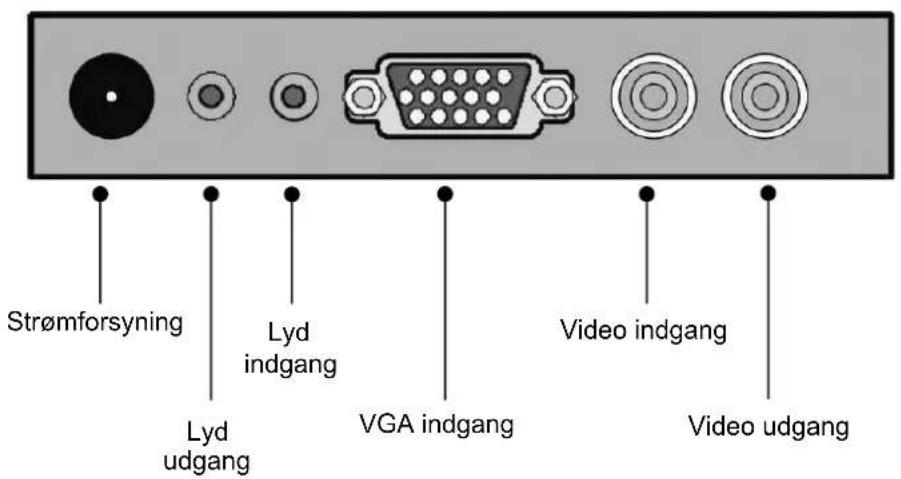

3. Fysisk beskrivelse

Strømforsyning DC 12V, 5,0 A
Lyd udgang Lyd signal udgang
Lyd indgang Lyd signal indgang
VGA indgang PC signal indgang
Video indgang BNC indgang
Video udgang Loop igennem video udgang

4. Forbindelser

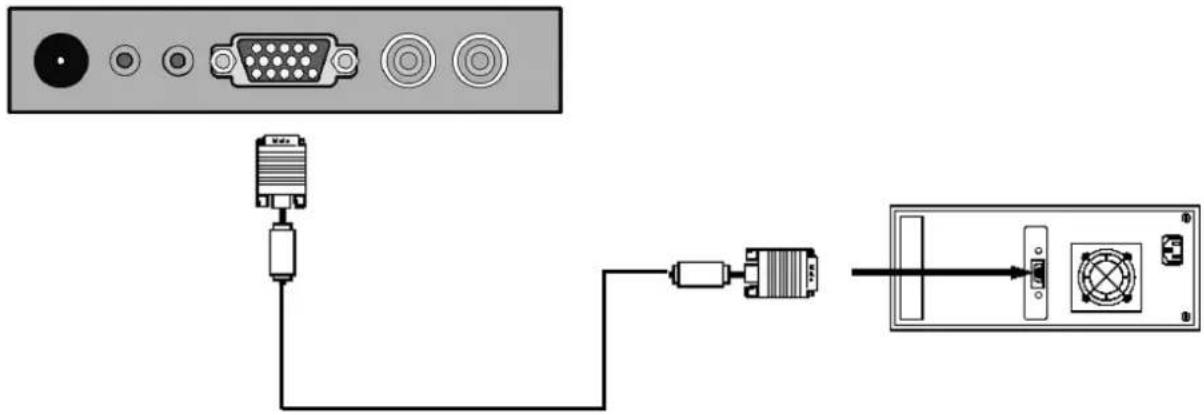

4.1 Forbind monitoren med en PC eller optager

Brug venligst et VGA kabel til forbindelse af monitor med PC eller optager.

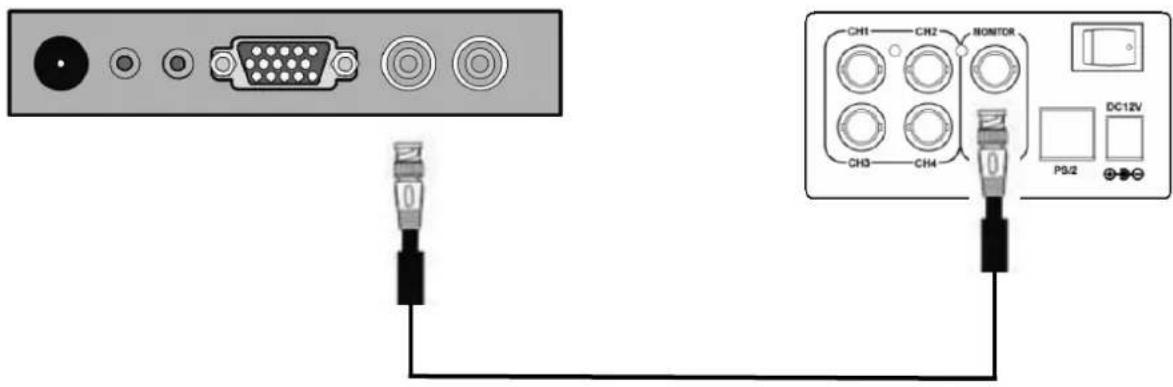

4.2 Forbind monitoren med et kamera eller optager.

Brug venligst et coaxial kabel med han stik.

Forbind video indgangen på monitoren med video udgangen på kameraet eller optageren.

Knap	Beskrivelse
Auto	Vælg indgangs signal: VGA / AVForlad menuen eller en under menu
Menu	Vis OSD (On-Screen-Display)Hent under menuVælg undermenu for ændringerGodkend den valgte værdi
-	Skift imellem undermenuerneNedsæt en værdi i OSD
+	Skift imellem undermenuerneForhøj en værdi i OSD
Power Slå monitoren til / fra

Du vil finde en detaljeret manual i PDF format på den medfølgende CD.

D Impressum

Denne betjeningsvejledning er publiceret af ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, Germany. Der må ikke foretages kopiering, inklusive oversættelser, fotokopierng, mikrofilms optagelse af proces udstyr uden forudgående tilladelse fra udgiveren. Denne brugervejledning reflekterer de kendte til dato tekniske specifikationer. Vi forbeholder os retten til at ændre frit og uden forudgående advisering.
