BRUGSANVISNING SC 5232 QLIMA

Installer kun denne enhed, når den er i overensstemmelse med lokale/nationale bestemmelser, vedtægter og standarder. Dette produkt er beregnet til at blive brugt som et klimaanlæg i private hjem og er kun egnet til brug i tørre omgivelser, under normale husstandsforhold, indendørs i stue, køkken og garage. Kontroller netspændingen og frekvensen. Denne enhed er kun egnet til jordforbindelse, tilslutningsspænding 220-240 V\~ / 50 Hz. Model SC42xx, SC52xx & SCJAxx19 skal tilsluttes direkte til strømkilden.

Denne installationsvejledning er beregnet til brug af personer med tilstrækkelig erfaring med elektrisk, elektronisk, kølemiddel- og mekanisk arbejde. Ethvert forsøg på at installere eller reparere apparatet kan medføre personskade og skade på ejendommen. Fabrikanten eller sælgeren er ikke ansvarlig for fortolkningen af disse oplysninger, og de kan heller ikke påtage sig noget ansvar i forbindelse med brugen.

Oplysninger, specifikationer og parametre kan ændres på grund af tekniske ændringer eller forbedringer uden forudgående varsel. De nøjagtige specifikationer er angivet på typeskiltet.

• Læs denne installationsvejledning helt, inden du installerer produktet.
• Hvis ledningen er beskadiget, må udskiftningsarbejde kun udføres af autoriseret personale.
• Installationsarbejdet skal udføres i overensstemmelse med alle europæiske, nationale og/eller lokale direktiver og standarder og må kun udføres af autoriseret personale. Garantien dækker ikke skader forårsaget af forsømmelse eller handlinger, der afviger fra dem, der er angivet i denne brugsvejledning.
• Sørg altid for at bære de korrekte personlige værnemidler som f.eks. beskyttelsesbriller, handsker, mundstykker, ørebeskyttelse mv.

Internet:

For nemheds skyld kan du downloade den nyeste version af bruger-, installations- og/eller servicehåndbogen på www.qlima.com

ADVARSEL!

MÅ IKKE INSTALLERES, MEDMINDRE DU ER CERTIFICERET:

• Dette rørsæt indeholder fluorholdige gasser, der er omfattet af den europæiske
  F-gasforordning, og må derfor kun håndteres af kvalificerede installatører. Garantien er ugyldig, hvis der foretages uautoriserede installationer, service, reparationer eller ændringer til installationen.
• Dette vægmonterede splitklimaanlæg indeholder fluorholdige gasser, der er omfattet af den europæiske F-gasregulering, og må derfor kun betjenes af kvalificerede installatører; Placeringen og fastsættelsen af disse enheder er ikke omfattet af denne forordning og kan derfor udføres af en kompetent person.

Undlad at fjerne og/eller geninstallere enheden selv, hvis du ikke har tilstrækkelig erfaring med elektrisk, elektronisk, kølemiddel- eller mekanisk arbejde og er autoriseret.

- Forkert installation kan forårsage vandlækage, elektrisk stød, kølemiddellækage eller brand. Kontakt en autoriseret forhandler eller specialiseret klimaanlægstekniker for installationsarbejde. Bemærk, at fejl forårsaget af ukorrekt installation ikke er dækket af garantien.

- Enheden skal installeres i et let tilgængeligt område. Eventuelle ekstraomkostninger, der kræves for service af specialudstyr til enheden, er kundens ansvar

INDHOLD

1. Sikkerhedsforanstaltninger
2. Elementer pakket med enheden
   2.1 Elementer pakket med enheden (til SC42xx & SC52xx & SCJAxx19-modellerne)
3. Aktiviteter til installation af klimaanlægget til SC42xx & SC52xx & SCJAxx19-modellerne.
4. Bestemmelse af placeringen af indendørs- og udendørsenheden.
5. Mulighed for at installere rørene fra indendørsenheden til udendørsenheden.
6. Montering af installationspladen og tilførsel af rørledning.

6.1 Montering af installationspladen på indendørsenheden.
6.2 Boring af rør, kondensvandslange og kabelføring.

1. Tilslutning af kølemiddelrørene.

7.1 Tilslutning og frakobling af kølemiddelrørene til SC42xx & SC52xx & SCJAxx19-modellerne.

1. Tilslutning af kondensvandslangen.

8.1 Tilslut kondensvandslangen til indendørsenheden.

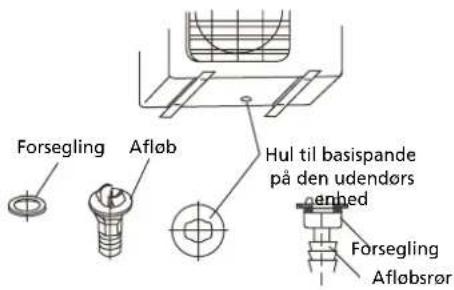

8.2 Installation af afløb.

1. Elektrisk arbejde.

2. Tilslutning af elkablerne.

10.1 Tilslutning af elkablerne til udendørsenheden.

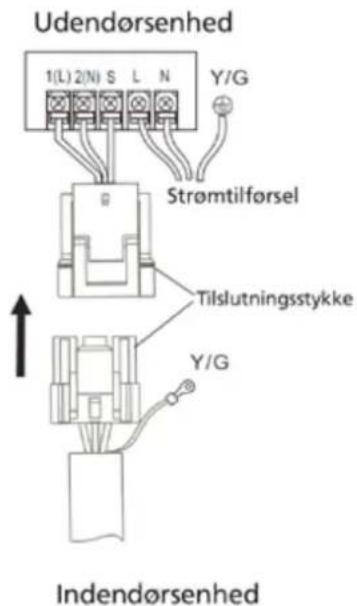

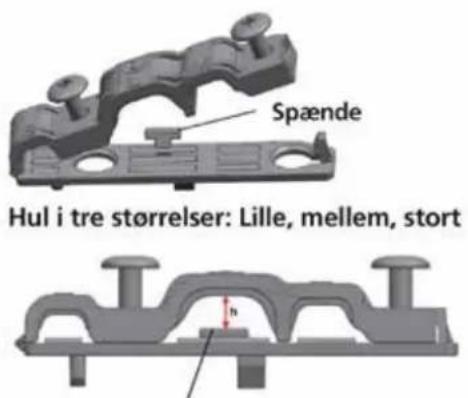

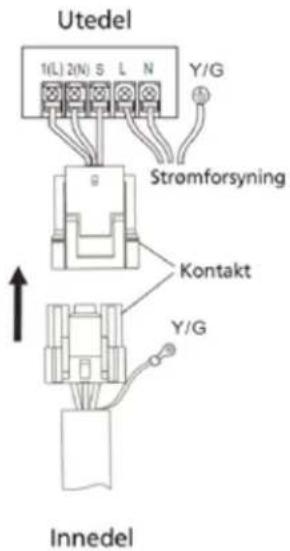

10.2 Trådforbindelsen mellem indendørsenhed og udendørsenhed.

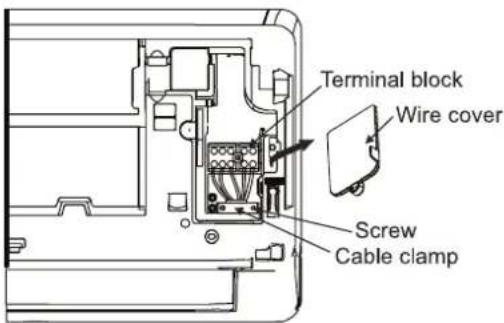

10.3 Tilslutning af elkablerne til indendørsenheden.

1. Kontrol af kølesystemet for lækage
2. Testkørsel efter installationen.

1. SIKKERHEDSFORANSTALTNINGER

Følgende bør altid overholdes for en sikkerheds skyld:

• Sørg for at læse følgende ADVARSEL inden du installerer klimaanlægget.
• Sørg for at overholde de forholdsregler, der er angivet her, da de indeholder vigtige sikkerhedsrelate-rede punkter.
• Når du har læst denne vejledning, skal du sørge for at gemme den sammen med ejermanualen på et praktisk sted for fremtidig reference.

Klimaanlægget indeholder kølemiddel og kan klassificeres som trykbærende udstyr. Brug derfor altid en autoriseret tekniker til installation og vedligeholdelse af klimaanlægget.

Klimaanlægget skal inspiceres og serviceres årligt af en autoriseret tekniker.

Specifikationerne for sikringen er trykt på printkortet på denne måde:

T3.15AL/250VAC, T5AL/250VAC, T3.15A/250VAC, T5A/250VAC, T20A/250VAC, T30A/250VAC, etc.

BEMÆRK: Til enheder med R32- eller R290-kølevæske må kun den sprængfaste keramiske sikring bruges.

ADVARSEL

Installer den ikke selv.

- Forkert installation kan forårsage skade på grund af brand, elektrisk stød, hvis enheden falder, eller vandlækage. Kontakt din forhandler, hvorfra du købte enheden, eller en autoriseret installatør.

Installer enheden sikkert på et sted, der kan bære vægten af enheden.

- Hvis den installeres på et utilstrækkeligt stærkt sted, kan enheden falde ned og forårsage skade.

Brug de angivne elektriske ledninger til at forbinde indendørs- og udendørsenhederne sikkert, og fastgør

ledningerne til terminalens forbindelsesdele, så ledningens spænding ikke påføres på delene.

- En forkert forbindelse og fastgørelse kan forårsage brand.

Sørg for at bruge de medfølgende eller specificerede dele til installationsarbejdet.

- Brug af defekte dele kan forårsage skade på grund af brand, elektrisk stød, hvis enheden falder osv.

Udfør installationen sikkert i henhold til installationsvejledningen.

- Forkert installation kan forårsage personskade på grund af brand, elektrisk stød, hvis enheden falder, eller vandlækage.

Udfør elektrisk arbejde i henhold til installationsvejledningen, og sørg for at bruge et eksklusivt kredsløb.

- Hvis strømkredsløbets kapacitet er utilstrækkelig, eller hvis der er ufuldstændigt elektrisk arbejde, kan det medføre brand eller elektrisk stød.

Kontroller, at kølemiddelgassen ikke lækker under installationen, eller efter installationen er afsluttet.

- Lækkende kølemiddel er dårligt for miljøet og kan forårsage global opvarmning.

Sæt det elektriske dæksel sikkert fast på indendørsenheden og betjeningspanelet på udendørsenheden.

DK

- Hvis det elektriske dæksel til indendørsenheden og/eller betjeningspanelet på udendørsenheden ikke er tilsluttet korrekt, kan det medføre brand eller elektrisk stød på grund af støv, vand mv.

FORSIGTIG

• Dette udstyr skal jordforbindes. Det kan forårsage elektrisk stød, hvis jordforbindelsen ikke er perfekt. Brug ikke en forlængerledning. Ellers kan det forårsage elektrisk brand eller stød.
• Strømforsyningen i huset skal være udstyret med en jordlækagekontakt. Hvis den ikke er udstyret med en jordlækagekontakt, kan det medføre elektrisk stød og brand.

Udfør dræning/rørarbejde i henhold til installationsvejledningen.

- Hvis der er en defekt i dræn-/rørarbejdet, kan vand lække fra enheden, og husholdningsvarer kan blive våde og blive beskadiget.

2. ELEMENTER PAKKET MED ENHEDEN

2.1 ELEMENTER PAKKET MED ENHEDEN (til SC42xx & SC52xx & SCJAxx19-modellerne)

Nummer Navn på tilbehør Antal
1 Installationsplade 1
2 Klips til fastgørelse 5
3 Selvskærende skrue 'A' ST 3.9x25 5
4 Forsegling 1
5 Afløb 1
6 Samling af tilslutningsrør		1
7 Fjernbetjening		1
8 Selvskærende skrue 'B' ST 2.9x10		2
9 Holder til fjernbetjening		1
10	Trådløst smartsæt	1

BEMÆRK!

Bortset fra ovennævnte dele skal de øvrige dele, der er nødvendige under installationen, købes separat af køberen af klimaanlægget.

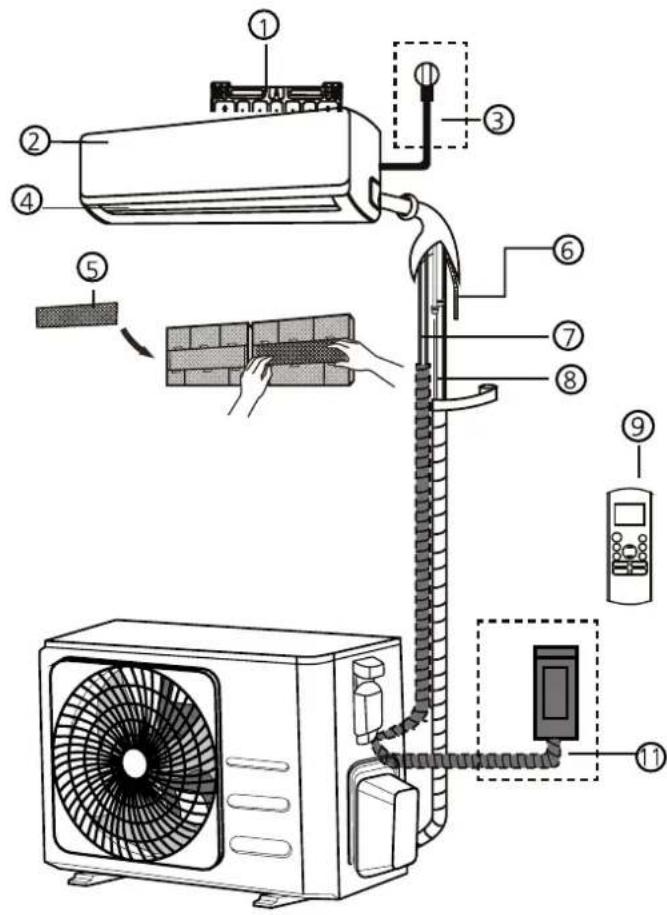

① Vægmonteringsplade
② Frontpanel
③ Strømkabel
④ Gitter
⑤ Funktionelt filter
⑥ Afløbsrør
⑦ Signalkabel
⑧ Kølemiddelrør
⑨ Fjernbetjening
⑩ Holder til fjernbetjening
⑪ Netledning til udendørsenhed

FORSIGTIG

Denne illustration er kun til forklaring og angivelse. Illustrationerne kan være lidt anderledes end det klimaanlæg, du har købt.

3. AKTIVITETER TIL INSTALLATION AF KLIMAANLÆGGET

a. Bestem, hvor du vil placere indendørs- og udendørsenheden. Se kapitel 5 og 6.

FORSIGTIG

• Overvej, hvor kondensationen kan drænes til.
- Afstanden mellem indendørs- og udendørsenheden kan være maks. 4 meter (rørets længde).

b. Monter installationspladen til indendørsenheden. Se kapitel 7.1
c. Bor et hul ud til, som rørene kan føres igennem. Se kapitel 7.2

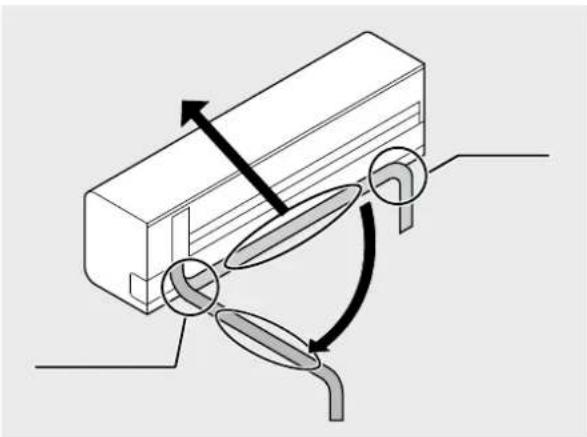

Kølemiddelrøret på bagsiden af enheden skal bøjes med største omhu! Rørledningen består af kobber. Når du bøjer den fremhævede del mere end 1 gang, begynder kobberet at springe på grund af en fysisk proces. Sprængning kan forårsage kølemiddellækage, og dette dækkes ikke af garantien.

e. Før kondensvandslangen gennem hullet i væggen og tilslut den til slangen, der er monteret på indendørsenheden. Se kapitel 9.1

TIP

Kondensvandslangen kan lettere fastgøres ved at trække bunden af indendørsenheden ca. 5 cm fra væggen og sætte noget midlertidigt mellem den og væggen, så hullet forbliver åbent. Se figur 3.

f. Klik nu de nederste kroge på indendørsenheden til monteringspladen.
g. Placer udendørsenheden, se kapitel 5.2
h. Tilslut hurtigkoblingen til udendørsenheden. Tilslut derefter netledningen med jordledningen til indendørs- og udendørsenheden. Se kapitel 8

i. Kontrollér klimaanlægget for kølevæskelækage. Se kapitel 13
j. Kontroller, at klimaanlægget er ordenligt installeret.
k. Tilslut strømforsyningskablet til strømforsyningen og kontroller, at klimaanlægget fungerer korrekt. Se kapitel 11.1

4. BESTEMMELSE AF PLACERINGEN AF INDEND∅RS- OG UDEND∅RSENHEDEN.

4.1 Bestemmelse af placeringen af indendørsenheden.

• Udsæt ikke indendørsenheden for varme eller damp.
• Vælg et sted, hvor der ikke er forhindringer foran eller omkring enheden.
• Sørg for, at kondensvandet bekvemt kan flyttes væk og drænes nedad.
• Installer ikke enheden i nærheden af en døråbning.
• Sørg for, at den frie afstand til venstre og højre for enheden er mere end 12 cm.
• Brug en ledningsdetektor til at detektere ledninger og/eller elektriske kabler for at forhindre unødvendig skade på væggen.
• Den øverste del af indendørsenheden skal installeres på væggen i en højde på 2,3 meter eller mere fra gulvet.
• Indendørsenheden skal installeres, så der er en minimumsafstand på 15 cm fra loftet.
• Sørg for, at indendørsenheden står lige.
• Når du bestemmer placeringen af indendørsenheden, skal du tage hensyn til den mulige placering af udendørsenheden. Den indvendige og udvendige del skal forbindes med rør og kabler.

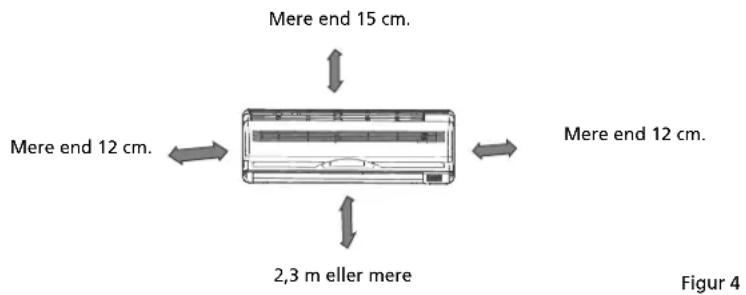

Mere end 15 cm. Mere end 12 cm. 2,3 m eller mere Mere end 12 cm. Figur 4

4.2 Bestemmelse af placeringen af udendørsenheden.

- Installer udendørsenheden på en ubøjelig base for at forhindre stigende støjniveau og vibrationer.

BEMÄRK

Udendørsenheden producerer lyd, når den er i brug, og dette kan være i strid med den lokale lovgivning. Det er brugerens ansvar at kontrollere og sikre, at udstyret er i fuld overensstemmelse med den lokale lovgivning.

• Bestem luftudtagets retning, hvor den udledte luft ikke er blokeret.
• Tag højde for klimaanlæggets vægt.
• Hvis der er bygget en markise over udendørsenheden for at forhindre direkte sollys eller regn, skal du passe på, at varmestrålingen fra kondensatoren ikke begrænses.
• Sørg for, at den fire afstand bag enheden er mere end 30 cm, og venstre side er mere end 30 cm. Forsiden af enheden skal have mere end 200 cm fri afstand, og tilslutningssiden (højre side) skal have mere end 60 cm fri afstand. Se billede 5.
• Sørg for, at udendørsenheden står lige.

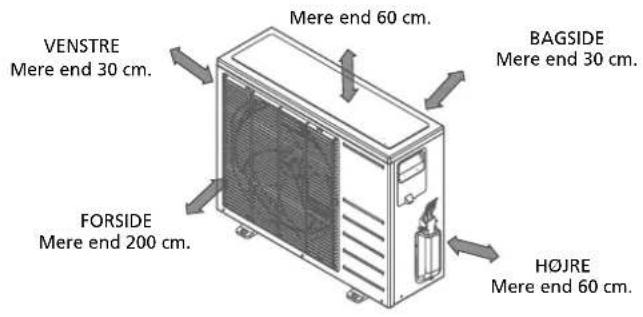

VENSTRE Mere end 30 cm. Mere end 60 cm. BAGSIDE Mere end 30 cm. FORSIDE Mere end 200 cm. H∅JRE Mere end 60 cm.

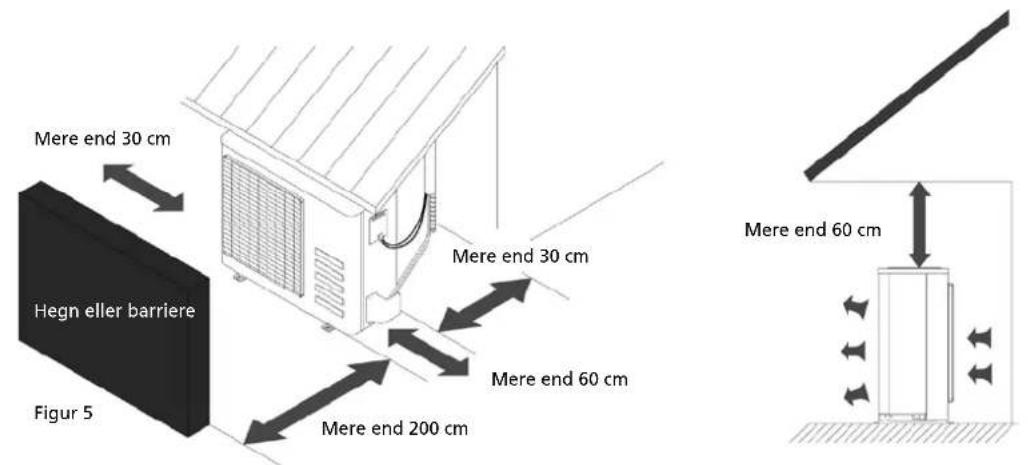

Mere end 30 cm Hegn eller barriere Figur 5 Mere end 200 cm Mere end 30 cm Mere end 60 cm Mere end 60 cm

• Når du bestemmer placeringen af udendørsenheden, skal du tage hensyn til den mulige placering af indendørsenheden. Den indvendige og udvendige del skal forbindes med rør og kabler.
• Placer ikke dyr og planter eller andre forhindringer i luftindløbet eller -udløbet.
• Installer altid klimaanlægget på et let tilgængeligt sted.
• Konsulter og følg den lokale lovgivning vedrørende montering og installation af klimaanlæg.

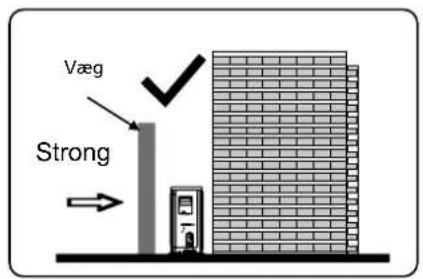

• I tilfælde af, at installationsstedet er udsat for stærk vind, såsom ved havet, skal du sørge for, at ventilatoren fungerer korrekt ved at sætte enheden langs væggen eller ved hjælp af støv- eller skjoldplader. Se billede 6.

In correct Korrekt Strong Stark Wind Stark Wind

Figur 6

Væg Strong

• Hvis udendørsenheden er installeret på en tagkonstruktion eller en udvendig væg, kan det resultere i generende støj og vibrationer.
• Sørg for, at dudendørsenheden kan fastgøres til en stabil underkonstruktion.

FORSIGTIG

Hvis der er behov for ophængt installation, bør installationsbeslaget være i overensstemmelse med alle tekniske krav.

Installationsvæggen skal være stærk nok, eller der skal træffes foranstaltninger til at styrke den. Forbindelsen mellem beslag og væg samt beslag og klimaanlæg skal være fast, stabil og pålidelig. I tilfælde af tvivl eller usikkerhed, må du ikke forsøge at installere enheden. Søg hjælp fra en faglært tekniker.

5. MULIGHED FOR AT INSTALLERE R∅RENE FRA INDEND∅RSENHEDEN TIL UDEND∅RSENHEDEN.

BEMÆRKNING VEDR. R∅RVINKEL

Kølevæskerør kan forlade indendørsenheden fra venstre bagside (når du kigger på bagsiden af enheden)

6.1 Montering af installationspladen på indendørsenheden.

ADVARSEL!

Brug en rørdetektor til at registrere elektriske ledninger og rør i væggen, før du borer de nødvendige huller, for at forhindre unødvendig skade på væggen eller farlige situationer.

a. Monter installationspladen ① vandret på strukturelle dele af væggen med plads omkring installationspladen. Se figur 8.
b. Hvis væggen er fremstillet af mursten, beton eller lignende, skal du bore otte (8) 5mm diameter hul- ler i væggen. Indsæt klips til fastgørelse ② for passende monteringsskruer.
c. Fastgør installationspladen ① på væggen med otte (8) "A"-skruer ③.

BEMÄRKNING

Monter monteringspladen og bor hullerne i væggen svarende til væggens materiale og monteringspunkterne på den pågældende monteringsplade (dimensionerne er i "mm", medmindre andet er angivet).

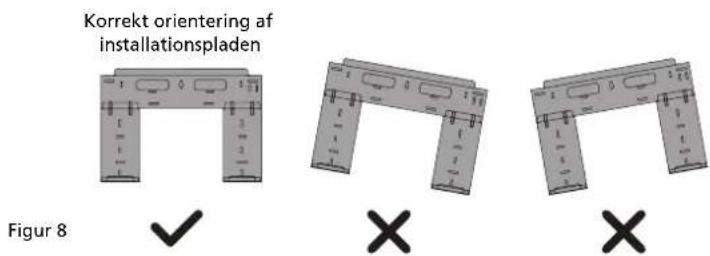

Korrekt orientering af installationspladen Figur 8 ✓ × ×

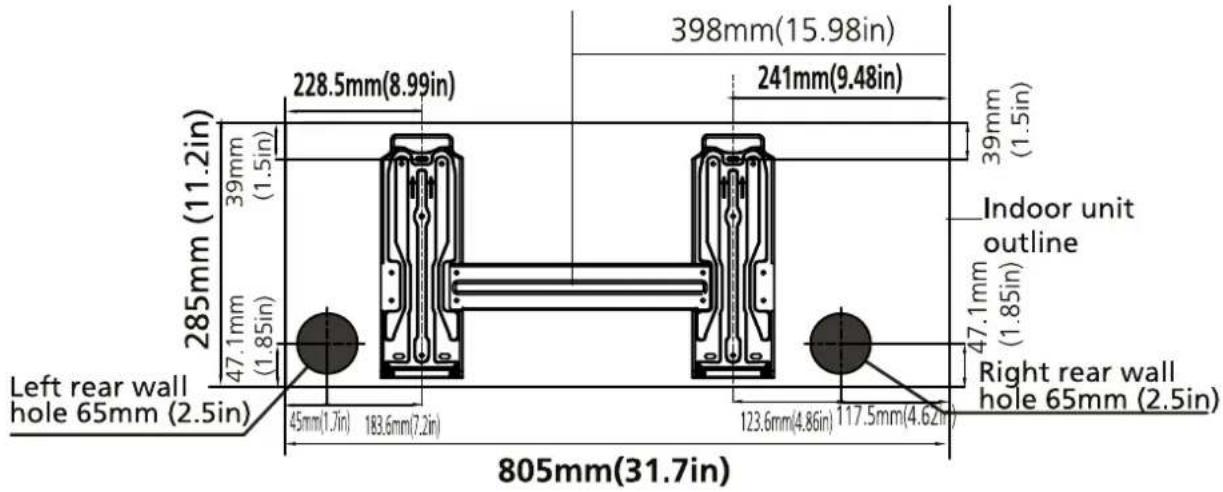

SC 4225 / SC 5225 / SCJA 2519 / SC 4232 / SC 5232

285mm (11.2in) 39mm (1.5in) 47.1mm (1.85in) 228.5mm(8.99in) 398mm(15.98in) 241mm(9.48in) 39mm (1.5in) Indoor unit outline 47.1mm (1.85in) Left rear wall hole 65mm (2.5in) 45mm(1.7in) 183.6mm(7.2in) 123.6mm(4.86in) 117.5mm(4.62in) Right rear wall hole 65mm (2.5in) 805mm(31.7in)

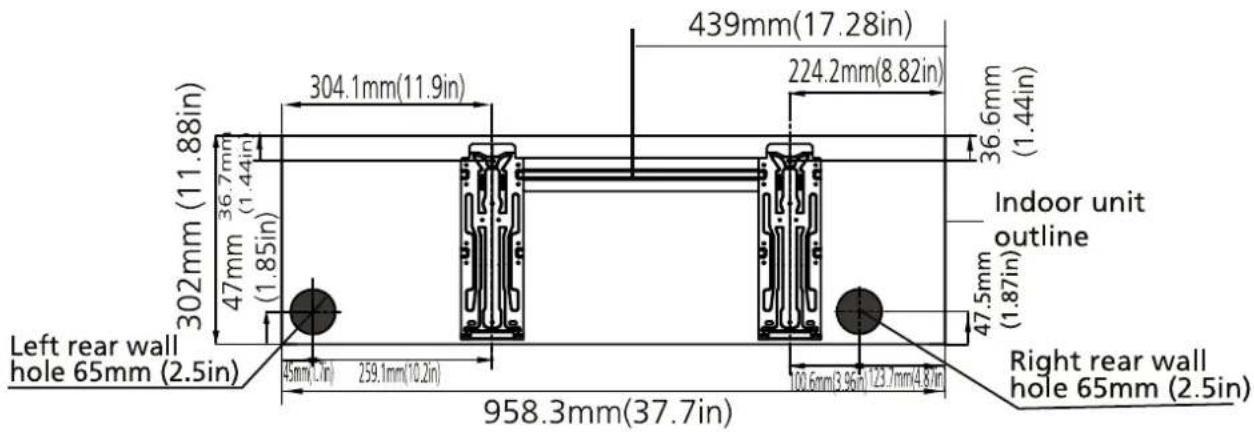

SC 4248 / SC 5248 / SCJA 4819

302mm (11.88in) 47mm 36.7mm (1.44in) (1.85in) 304.1mm(11.9in) 439mm(17.28in) 224.2mm(8.82in) 36.6mm (1.44in) Indoor unit outline Left rear wall hole 65mm (2.5in) 45mm(1.7in) 259.1mm(10.2in) 958.3mm(37.7in) 100.6mm(3.96in)123.7mm(4.8in) Right rear wall hole 65mm (2.5in)

a. Bestem hullernes positioner i henhold til diagrammet, der er beskrevet i figur 9. Bor et (1) hul skråt lidt nedad til udendørssiden, hvilket forhindrer, at vand kommer indendørs (fig. 10).
b. Brug altid væghulledning ved boring i metalgitter, metalplade eller lignende.

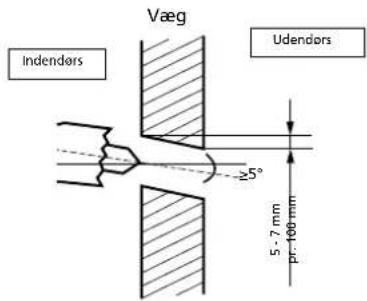

Væg Indendors Udendors ≥5° 5 - 7 mm pr-100 mm

Figur 10

7. TILSLUTNING AF K∅LEMIDDELR∅RENE

7.1 Tilslutning og frakobling af kølemiddelrørene

NÖDVENDIGT VÄRKTÖJ

- Du skal bruge følgende værktøj til at udføre dette installationsarbejde korrekt:

1x åben skruenøgle, 19 mm
1x åben skruenøgle, 22 mm/24mm
1x open-ended spanner, 24 mm/27mm
1x unbraconøgle, 5 mm
1x Philips-skruetrækker
1x lækagedetekteringsspray eller alternativt sæbeskum (blanding af vand og vaskemiddel)

VIGTIG INFORMATION

• Følg de detaljerede instruktioner for at tilslutte kølemiddelrørene til indendørsenheden og udendørsenheden. Vi kan kun yde garanti, hvis rørene er installeret korrekt som beskrevet i vejledningen.

• Fjern ikke tætningsdækslerne og propperne, før umiddelbart før du installerer rørene.

• For at forhindre lækager skal du sikre dig, at hurtigslip-skruetilslutningerne er helt fri for snavs. Fugt eller fremmedlegemer vil påvirke funktionen af hurtigslip-forbindelserne negativt, hvilket medfører risiko for kølemiddeltab (ikke omfattet af garantien).

• Installer kun kølemiddelrør udendørs i tørt vejr.
• Kølemiddelrørene må ikke installeres og derefter pudses over.
• Sørg for, at kølemiddel aldrig trænger ud i miljøet. Forkert håndtering af kølemiddel kan være sundhedsskadeligt. Brug altid arbejdshandsker og beskyttelsesbriller, når du arbejder med kølemiddel.
• Ryg ikke under installationen. Udstyret må aldrig betjenes, hvis kølemiddelrørene ikke er tilsluttet, ellers vil udstyret straks blive beskadiget.
• Skrueforbindelserne må kun strammes ved hjælp af den passende åbne skruenøgle.

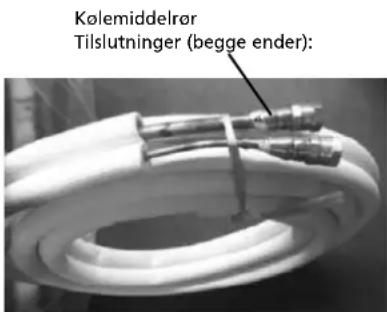

Kølemiddelrør Tilslutninger (begge ender):

BEMÆRK

For at skelne forbindelsesstykkerne til indendørsenheden og udendørsenheden fra hinanden, er kølemiddelrørets forbindelser blevet mærket med "A", "B", "C" og "D". Sørg for, at mærkerne på stikket er de samme indendørs og udendørs under tilslutningen.

- Husk, at hvis de strammes med for lidt moment, vil de lække, men hvis de strammes med for meget moment, kan skruetilslutningerne lide skade. Hvis du ikke er sikker på, at du kan tilslutte kølemiddelrørene selv, er det vigtigt, at du kontakter dit kundeserviceteam eller en relevant entreprenør.

Vigtigt! EQ-ventilerne er kun designet til engangsinstallation. Deres forsegling kan ikke garanteres, hvis de installeres mere end én gang. Dette vil også annullere garantien.

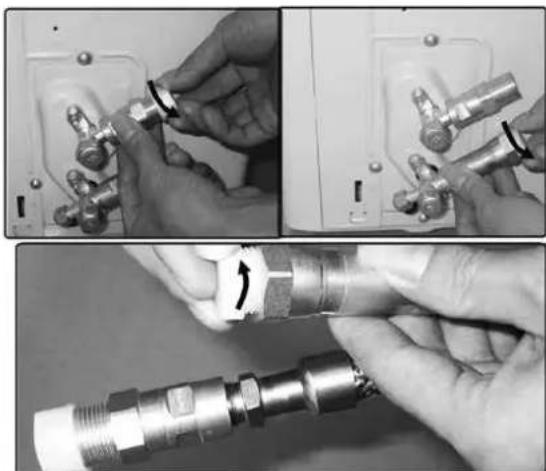

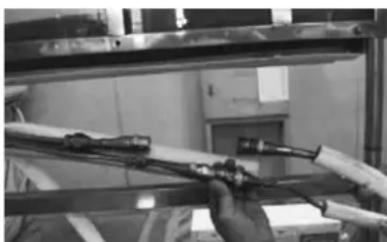

TILSLUT KÖLEMIDDELRÖRENE TIL INDENDÖRSENHEDEN

1. Fjern ikke plastforseglingerne fra det indendørs udstyr og det relevante kølemiddelrør, indtil umiddelbart før du tilslutter dem.
2. Juster kølemiddelrørene korrekt, og sørg for, at dimensionerne på det forbundne kølemiddelrør er ens. Placér skruetilslutningen på kølemiddelrørene lige på gevindet på indendørsudstyret, og stram de første omgange med hånden.

VIGTIGT: Før du fortsætter, er det vigtigt, at du læser de følgende instruktioner nøje.

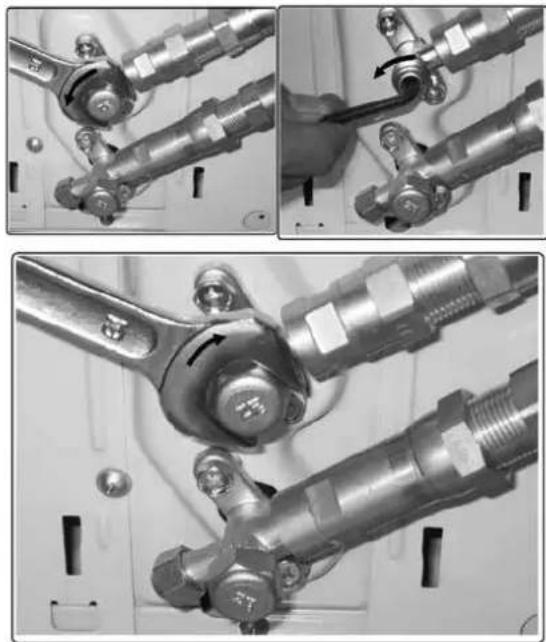

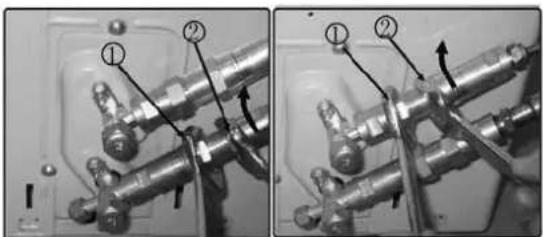

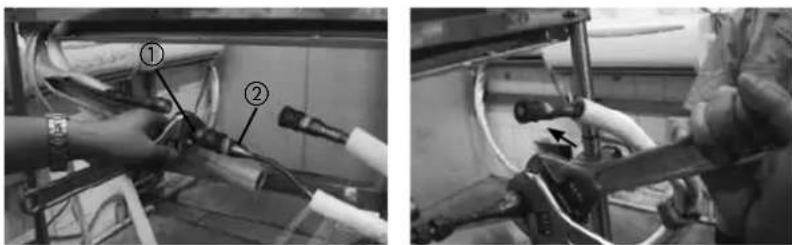

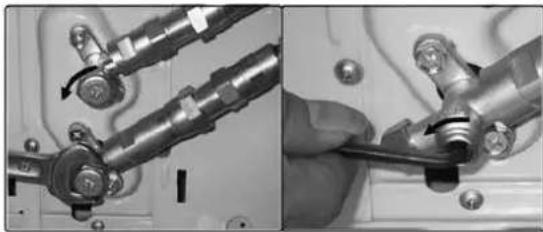

1. Hold enderne markeret med ① med en åben skruenøgle og drej kun møtrikkerne på enderne markeret med ② med en åben skruenøgle (vælg den passende skruenøgle i overensstemmelse med tilslutningens størrelse).

1. Sørg for, at skruetilslutningerne ikke sidder skævt, når du spænder dem og arbejder hurtigt.

VIGTIGT: Koblingen kan lække, hvis du frakobler rørene og tilslutter dem igen. Dette vil også annullere garantien.

1. Når du har afsluttet forbindelsen, skal du bruge tape til at pakke kølemiddelrøret og forbindelseskablet sammen.

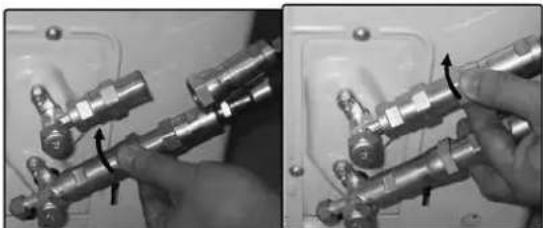

1. Når du har afsluttet forbindelsen mellem hurtigstikkene skal du passere afløbsslangen og kølemiddelrørene igennem væghullet.

BEMÆRK: Hurtigtislutningerne skal placeres uden for rummet. Brug ærmet, hætten og neopren til at forsegle væghullet.

1. For at forhindre, at forbindelsesdelene bliver udsat i luften, skal lyddæmpningspladerne bruges under installationen.

1. Pak hurtigstikkene sammen med lyddæmpningspladerne, så fast og tæt som muligt.

1. Sæt derefter forbindelsesstykkerne sammen med det sorte isoleringsmateriale. For den øverste eksponerede del, brug det hvide isoleringsmateriale (medfølger i tilbehørsæsken) til at pakke det helt sammen.

1. Brug til sidst tape til at pakke kølemiddelrøret og forbindelseskablet sammen.

BEMÄRKNING VEDR. RÖRVINKEL

Kølevæskerør kan forlade indendørsenheden fra venstre bagside (når du kigger på bagsiden af enheden).

FORSIGTIG

Vær yderst forsigtig for ikke at knække eller beskadige rørene, mens du bøjer dem væk fra enheden. Eventuelle knæk i rørsystemet påvirker enhedens ydeevne.

K∅LEMIDDELR∅RFORBINDELSE

Tilslut kølemiddelrøret til udendørsenheden

FORSIGTIG: For din sikkerheds skyld skal du altid bære beskyttelsesbriller og arbejdshandsker, når du forbinder rørene.

BEMÆRK: For at skelne forbindelsesstykkerne til indendørsenheden og udendørsenheden fra hinanden, er kølemiddelrørets forbindelser blevet mærket med "A", "B", "C" og "D". Sørg for, at mærkerne på stikket er de samme indendørs og udendørs under tilslutningen.

1. Fjern först vandbakken på udendørsenheden.

1. Fjern ikke plastforseglingerne fra udendørsenheden og de relevante kølemiddelrør, indtil umiddelbart før du tilslutter dem.

1. Juster kølemiddelrørene korrekt, så de passer til ventilerne. Placér skruetilslutningen på kølemiddelrøret lige på gevindet på udendørsenheden, og stram de første omgange med hånden.

BEMÆRK: Kølemiddelrørene skal tilsluttes ventilerne på udendørsenheden med så lidt spænding som muligt.

VIGTIGT: Før du fortsætter, er det vigtigt, at du læser de følgende instruktioner nøje.

1. Stram bundskrueforbindelsen først og derefter topskrueforbindelsen med den åbne skruenøgle. Hold enderne markeret med ① med en åben skruenøgle og drej kun møtrikkerne på enderne markeret med ② med en åben skruenøgle (vælg den passende skruenøgle i overensstemmelse med tilslutningens størrelse).

- Sørg for, at skruetilslutningerne ikke sidder skævt, når du spænder dem og arbejder hurtigt. Se det korrekte drejningsmoment på den næste side.

VIGTIGT: Koblingen kan lække, hvis du frakobler rørene og tilslutter dem igen. Dette vil også annullere garantien.

Efter trin 1 - 4 skal du kontrollere, at alle tilslutninger er forseglet korrekt ved hjælp af lækagespray eller sæbevand. Hvis der opstår bobler, har systemet en lækage, og skruetilslutningerne skal skrues fast ved hjælp af en åben skruenøgle.

1. Fjern nu dækslet på den øverste ventil ved hjælp af en 19 mm åben skruenøgle. Åbn ventilen ved at dreje den mod uret, så langt som den kan, med en 5 mm unbraconøgle. Ventilen er nu åben. Hvis ventilen ikke åbnes fuldt ud, kan systemet slå fejl og blive beskadiget. Skru dækslet tilbage på topventilen og stram det godt for at sikre, at den er ordentligt forseglet.

1. Fjern nu dækslet på den nederste ventil med en 19 mm åben skruenøgle. Åbn ventilen ved at dreje den mod uret, så langt som den kan, med en 5 mm unbraconøgle. Ventilen er nu åben. Hvis ventilen ikke åbnes fuldt ud, kan systemet slå fejl og blive beskadiget. Skru dækslet tilbage på bundventilen og stram det godt for at sikre, at den er ordentligt forseglet.

Vigtigt! Den koniske ring på ventilen har en vigtig tætningsfunktion sammen med tætningssædet i hætterne. Sørg for, at du ikke beskadiger keglen, og at du holder hætten fri for snavs og støv.

1. Efter trin 1 - 6 skal du kontrollere, at alle tilslutninger er forseglet korrekt ved hjælp af lækagespray eller sæbevand. Hvis der opstår bobler, har systemet en lækage, og skruetilslutningerne skal skrues fast ved hjælp af en åben skruenøgle.

2. Start udstyret, så driftstrykket opbygges i det. Kontrollér alle stik igen for tegn på lækager

a) I køletilstand.
b) I opvarmningstilstand.

Hvis der opstår bobler, har systemet en lækage, og skruetilslutningerne skal skrues fast ved hjælp af en åben skruenøgle.

8. TILSLUTNING AF KONDENSVANDSLANGEN

8.1 Tilslut kondensvandslangen til indendørsenheden.

Tilslut den medfølgende kondensvandslange til indendørsenheden ved at glide slangen over slangeproppen på indendørsenheden. Sørg for, at kondensvandslangen altid løber nedad og ikke hænger med enden i vandet. Se figur 15.

Kør altid kondensvandslangen under kølemiddelrørene for at forhindre kondensbakken i at løbe over.

FORSIGTIG

• Vær sikker på, at afløbsslangen er placeret ved den laveste side af samlingen. Lokalisering ved oversiden kan få afløbspanden til at løbe over inde i enheden.
• Kør afløbsslangen skrånende nedad over hele længden for at dræne kondensvandet jævnt.

Læg ikke enden af afløbsslangen i vand.

8.2 Installation af afløb

Monter pakningen i aftapningsbøjlen, og sæt afløbsforbindelsen i hullet i bunden af udendørsenheden. Drej den 90° for at montere den sikkert. Tilslut afløbsforbindelsen med en forlængerafløbsslange (medfølger ikke). På den måde kan kondenseret vand, der produceres under klimaanlæggets opvarmningstilstand, drænes væk. Se figur 16.

Forsegling Afløb Hul til basispande på den udendørs enhed Forsegling Afløbsrør

Figur 16

• Tilslut klimaanlægget til en separat gruppe. Sørg for, at denne gruppe har den korrekte sikring
• Se følgende tabel.
• Spændingen bør være i området 95%\~105% af den nominelle spænding på tabellen.
• Strømforsyningen skal have en jordlækningsafbryder installeret.
• Sørg for, at klimaanlægget er jordet godt.
• Tilslut ledningerne i henhold til det vedlagte diagram for elektriske tilslutninger, som er placeret på panelet på udendørsenheden. Se kapitel 11
• Al ledningsføring skal overholde lokale og nationale elektriske standarder koder og installeres af kvalificerede og dygtige personer.

Forsyningsspændingen skal være i overensstemmelse med klimaanlæggets nominelle spænding.

10. TILSLUTNING AF ELKABLERNE.

10.1 Tilslutning af elkablerne til udendørsenheden.

a. Et 4,5 meter kabel til elektrisk forbindelse mellem indendørs- og udendørsenheden leveres med pakken og er inkluderet i kølemiddelrørhylsteret (indendørsenhed).
B. Det elektriske kabel er udstyret med et elektrisk hurtigstik.
c. Udendørsenheden er også forsynet med et elektrisk hurtigstik.
d. Fjern dækslet til kontrolpanelet fra udendørsenheden ved at løsne skruen.
e. Klik indendørsenhedens stik i stikket på den udendørsenheden, og fastgør kablet til terminalen med kabelklemmen monteret på den.

f. Jordkablet skal tilsluttes direkte til metalpladen, hvor terminalen er monteret. Placeringen er angivet med symbolet

Dækplade Figur 17

g. Tilslut først strømforsyningskablet, när hele installationen af klimaanlægget er gennemført.

PAS PÅ

For modeller med en kapacitet <4,5 kW skal stikket sættes i stikkontakten.

For modeller med en kapacitet > 4,5 kW skal netkablet forbindes direkte til strømkilden. Brug ikke en stikkontakt, da den høje strøm kan beskadige både stikket og stikkontakten og endda forårsage brand.

10.2 Trådforbindelsen mellem indendørsenhed og udendørsenhed.

Tilslut de to stik med hinanden, indtil de er fastgjort med en kliklyd. Y/G-ledningen skal tilsluttes individuelt. Fastgør kablet på kontrolpanelet med klemmen.

a. Isoler ubrugte ledninger med elektrisk PVC-tape. Arranger dem, så de ikke rører ved elektriske dele eller metaldele.

b. Sæt ledningsdækslet på siden af enheden, og skru det på plads.

Duksel Skrue

BEMÆRK: Hvis kabelklemmen ser sådan ud, skal du vælge det passende gennemgående hul i henhold til ledningens diameter.

Spænde Hul i tre størrelser: Lille, mellem, stort

Når kablet ikke er fastgjort nok, skal du bruge spændet til at skubbe det op, så det kan klemmes tæt sammen.

10.2 Tilslutning af elkablerne til indendørsenheden.

a. Slut kablet til indendørsenheden
b. Indendørs-/udendørsforbindelseskablet skal være H07RN-F, 2,5 mm².
c. Tilslut kablet til indendørsenheden: Åbn frontpanelet og dækpladen på terminalen på højre side af indendørsenheden. Figur 19.

d. Kablet kan føres igennem fra bagsiden af indendørsenheden til terminalen.
e. Tilslut de elektriske ledninger til terminalen på det rigtige sted.

PAS PÅ

For modeller med en kapacitet <4,5 kW skal stikket sættes i stikkontakten.

For modeller med en kapacitet> 4,5 kW skal netkablet forbindes direkte til strømkilden. Brug ikke en stikkontakt, da den høje strøm kan beskadige både stikket og stikkontakten og endda forårsage brand.

11. KONTROLLER FOR K∅LEMIDDELLÆKAGE

PAS PÅ

Evakuering af kølemiddelrørene indendørsenheden skal udføres i overensstemmelse med de gældende nationale bestemmelser. Testen for kølevæskelækage i kølemiddelrørene og indendørsenheden må kun udføres af en autoriseret montør.

MULIGHED FOR LÆKAGE, KONTROLLER KLIMAANLÆGGET

• Sæbevandsmetoden: Påfør sæbevand eller et flydende neutralt rengøringsmiddel på den indendørs og den udendørs enheds tilslutninger med en blød børste for at kontrollere for lækage i rørsystemets forbindende punkter. Hvis der kommer bobler ud, at rørene har lækage.
• Dedikeret speciel lækagedetektor: Brug en lækagedetektor til at kontrollere for lækage.

12. TESTK∅RSEL EFTER INSTALLATION

Udfør en testkørsel efter afslutningen af den elektriske sikkerhedskontrol og lækagekontrollen. Testtiden skal vare mere end 30 minutter.

Kontroller, om alle funktioner fungerer godt under testkørslen. Kontroller især, om dræningen af indendørsenheden fungerer eller ej.

TÄRKEÄ HUOMAUTUS:

Ikke installer den selv.

• Dette utstyret må jordes. Det kan føre til elektrisk støt hvis jordingen ikke er perfekt. Ikke bruk skjøteledninger. Ellers kan det føre til elektrisk brann eller støt.
• Strømforsyningen i huset må være utstyrt med en jordfeilbryter. Hvis den ikke er utstyrt med jordfeilbryter, kan dette føre til elektrisk støt og brann.

Vær ekstremt forsiktig så du ikke skader rørene mens du bøyer dem bort fra enheten. Eventuelle knekk i rørledningen vil påvirke enhetens ytelse.

KJ∅LER∅RTILKOBLING

f. Jordkabelen må kobles direkte til metallplaten som klemmen er montert på. Plasseringen er angitt med symbolet

Dekkplate Figur 17

g. Du må bare koble til strømforsyningskabelen när hele installasjonen av klimaanlegget er fullført.

VÆR FORSIKTIG

For modeller med en kapasitet <4,5 kW kobler du støpselet til en stikkontakt.

Juster de to kontaktene og sett de sammen, de er festet når du hører en klikkelyd. Y/G kabelen skal kobles individuelt. Fest kabelen til kontrollkortet med ledningsklemmen.

Utedel 1(L) 2(N) S L N Y/G Strømforsyning Kontakt Y/G Innedel

a. Isoler ubrukte ledninger med PVC-elektriker tape. Arranger dem slik at de ikke berører elektriske eller metalldeler.

For modeller med en kapasitet <4,5 kW kobler du støpselet til en stikkontakt.
