Produkttype	Fritstående elektrisk komfur
Mærke	Logik
Model	LF60EW16N
Kogesektionstype	4 elektriske solide plader
Ovntype	Konventionel elektrisk ovn med grill
Ovnkapacitet	65 liter
Mål (H x B x D)	90 x 60 x 60 cm
Vægt	50 kg
Strømforsyning	220-240 V ~ 50/60 Hz
Samlet strømforbrug	10.5 kW
Energiklasse (ovn)	A
Antal ovnfunktioner	6 (inkl. grill, blæser, optøning)
Kontroltype	Drejeknapper
Display	Digital timer/ur
Sikkerhedsfunktioner	Børnesikring, automatisk slukning, overophedningsbeskyttelse
Rengøring	Emaljeret indvendig, aftagelig ovnlåge, let at rengøre kogesektion
Ovnlys	Ja
Køleblæser	Integreret
Tilgængelighed af reservedele	Ovnelementer, termostater, knapper, dørhængsler
Reparationsservice	Autoriserede servicecentre, gør-det-selv reparation med manual
Medfølgende tilbehør	1 grillpande, 1 rist, 1 bageplade

Ofte stillede spørgsmål - LF60EW16N Logik

Hvad er ovnens energiklasse?

Ovnens energiklasse er A, hvilket sikrer lavt strømforbrug.

Hvordan installerer jeg komfuret korrekt?

Installationen skal udføres af en kvalificeret elektriker. Sørg for, at komfuret placeres på en flad, varmebestandig overflade og tilsluttes en 220-240V forsyning. Efterlad tilstrækkelig ventilationsplads.

Hvordan rengør jeg kogesektionspladerne?

Rengør de solide plader, efter de er kølet af, med en fugtig klud og mildt rengøringsmiddel. Brug ikke skuremidler. Ved genstridige pletter, brug en kogesektionsskraber.

Hvad skal jeg gøre, hvis ovnen ikke varmer op?

Kontroller strømforsyningen, og sørg for, at timeren er indstillet. Hvis den stadig ikke varmer, kan varmeelementet være defekt. Se manualen for udskiftning eller kontakt service.

Kan jeg bruge aluminiumsfolie i ovnen?

Undgå at bruge aluminiumsfolie direkte på ovnens bund, da det kan blokere luftstrømmen. Du kan bruge det til at dække fade, men hold det væk fra varmeelementerne.

Hvordan indstiller jeg timeren?

Drej timerknappen til den ønskede tid (op til 120 minutter). Ovnen slukker automatisk. Brug minuturet til korte intervaller.

Er der en børnesikring?

Ja, komfuret har en børnesikringsfunktion. Aktiver den ved at trykke på en bestemt knapkombination (se manual). Det forhindrer utilsigtet betjening.

Hvad er produktets mål?

Målene er 90 x 60 x 60 cm (højde x bredde x dybde). Sørg for, at dit køkkenrum har plads til disse mål.

Hvor ofte skal jeg udskifte ovnlyset?

Udskift ovnlyset, når det brænder ud. Brug en 25W/300°C halogenpære, der er kompatibel med din model. Se manualen for instruktioner.

Hvor kan jeg finde reservedele?

Reservedele som varmeelementer, knapper og dørhængsler er tilgængelige via Logik autoriserede servicecentre eller online reservedelsforhandlere. Oplys model LF60EW16N.

BRUGSANVISNING LF60EW16N Logik

Sikkerhedsforanstaltninger....12

Udpakning 66

Produktoversigt....67

Set forfra 67

Betjeningspanel 67

Inden du bruger komfuret....68

Brug af komfuret....68

Når du bruger kogepladerne for første gang 68

Styring af kogepladerne 68

Valg af de rigtige gryder....68

Betjening af ovnen....69

Når du bruger ovnen for første gang 69

Placering af bakken 69

Temperaturindstilling (termostat)....70

Funktions- og temperaturknap 70

Brug af grillen 71

Rengøringsinstrukser 71

Rengøring af komfuret....71

Rengøring af komfurets yderside 71

Rengøring af vinduet i ovnlågen 72

Indvendig rengøring af ovnen 72

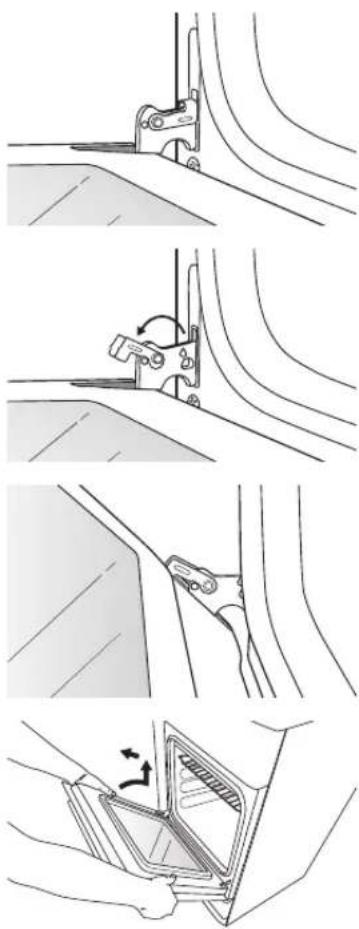

Fjernelse af ovnlågen 73

Udskiftning af ovnpæren....73

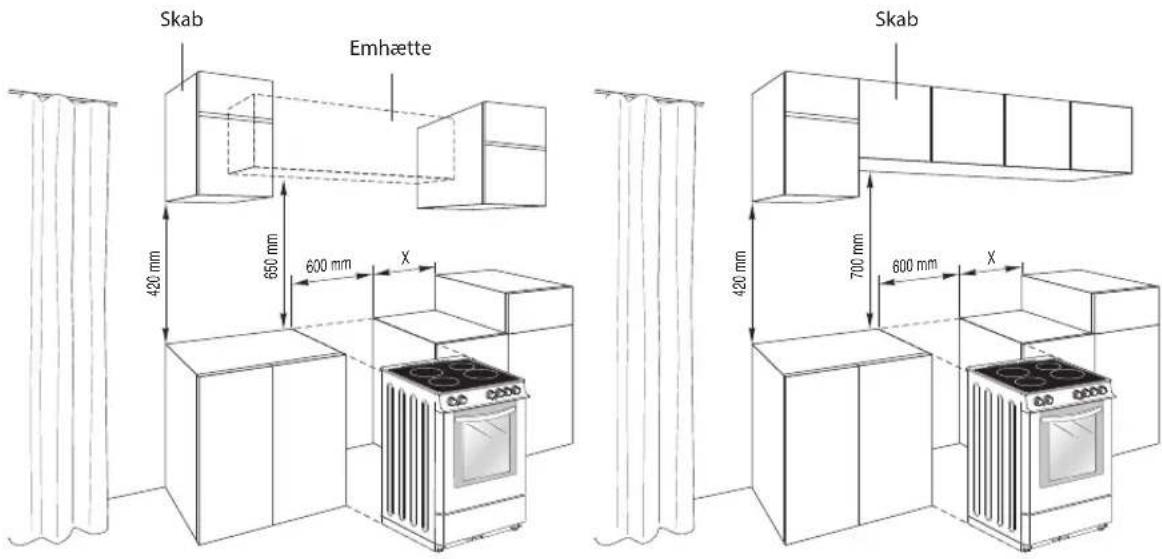

Opstilling 74

Justering af fødderne 75

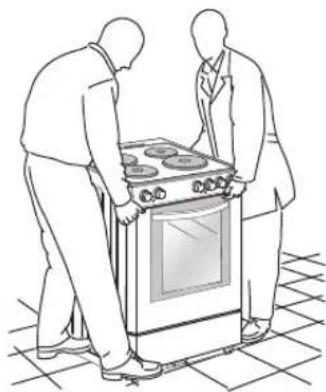

Flytning af komfuret 75

Stabilitetsbeslag 75

Elektrisk tilslutning 76

Produktoversigt og specifikation 78

Safety Warnings

GB

- Dette apparatet er kun for innendørs bruk i hjemmet.

- Elektriske ledninger til andre apparater må holdes på avstand fra varme områder; ledninger må ikke komme i kontakt med dette apparatet.

Sikkerhedsforanstaltninger

DK

VIGTIGE SIKKERHEDSINSTRUKTIONER

LÆS DETTE OMHYGGELIGT OG OPBEVAR TIL FREMTIDIG BRUG

- Det anbefales at apparatet installeres af en autoriseret el-installatør. Producenten er ikke ansvarlig for eventuelle skader, som følge af forkert installation.

- Kontroller, om der er nogen skader på apparatet, når du har pakket det ud. Hvis du finder nogen skader, må du ikke bruge apparatet. Kontakt venligst butikken hvor du har købt apparatet.

- Dette apparat er kun beregnet til indendørs brug i hjemmet.

- Afbrydelsen til strømforsyningen skal bestå af en kontakt med en kontaktafstand på mindst 3,0 mm på alle poler og en passende nominering. Den skal kunne frakoble alt strømforsyningen, og skal forbindes til strømforsyningen i overensstemmelse med de lokale regler for ledningsføring.

- Hvis strømkablet bliver beskadiget, skal det af sikkerhedsmæssige årsager udskiftes af et autoriseret serviceværksted eller en autoriseret elektriker.

- Ovnen skal anvendes på et godt ventileret sted, og den skal stilles på en plan/flad overflade.

- Apparatet må kun bruges på et tørt sted.

- Hold elektriske ledninger fra dine andre apparater væk fra varme områder, og sørg for at de ikke rører apparatet.

- Sørg for, at apparatet er slukket på stikkontakten og lad det køle helt ned inden du rengør det, skifter pæren eller udfører andet vedligeholdelsesarbejde, så du undgår risikoen for elektrisk stød eller forbrændinger.

- Apparatet danner fugt i lokalet hvor det anvendes, så sørg for, at dit køkken er godt ventileret. Sørg for at holde udluftningen vedlige.

- Dette apparat er ikke beregnet til brug af personer (herunder børn) med nedsatte fysiske, følelsesmæssig eller mentale evner eller manglende erfaringer eller viden, med mindre de er under opsyn eller er blevet vejledt i brugen af dette apparat af en person ansvarlig for deres sikkerhed.

- Rengøring og vedligeholdelse må ikke udføres af børn uden opsyn.

- Børn skal være under opsyn for, at sikre at de ikke leger med apparatet.

• Apparatet bliver meget varmt under brug. Sørg for ikke at røre ved varmelegemerne inde i ovnen eller ved kogepladerne.
• Apparatet og dets tilgængelige dele bliver varme under brug. Små børn skal holdes væk.
• Madlavning på kogepladerne med fedt eller olie kan være farlig og kan resultere i brand, hvis du ikke holder øje med det. Du må ALDRIG forsøge at slukke en brand med vand. Sluk i stedet for apparatet, og tildæk derefter flammerne med et låg eller et brandtæppe.
• Fare for brand: Brug ikke andre genstande i, på eller i nærheden af ovnen, end tilbehøret der fulgte med ovnen.
• Når ovnen er varm, må du aldrig røre ved ovnens vindue eller andre dele, der bliver varme. Lad ovnen køle ned, før du rører ved disse dele.
• Brug ikke rengøringsmidler med slibemiddel eller skarpe metalgenstande til at rengøre lågens glas med, da det kan ridse glasset, hvilket kan medføre, at det går i stykker.
• Før du begynder at bruge apparatet, skal du sørge for at der ikke er gardiner, tyl, papir eller andre brændbare materialer i nærheden af apparatet. Put ikke brændbare eller brandfarlige ting i eller på apparatet.
• Dette apparat er udelukkende beregnet til madlavning. Det må ikke anvendes til nogen andre formål, som for eksempel opvarmning af et lokale.
• Brug ikke damprensere til at rengøre apparatet med.
• Undgå, at hænge eller stille genstande på ovnens låge.
• Hvis overfladen er revnet, bedes du slukke for apparatet så du undgår risikoen for elektrisk stød.
• Vær forsigtig når du har med glasgenstande at gøre, da disse kan splintre, hvis de får et slag, har en revne, indeholder for meget mad eller tabes på gulvet.
• Vinduet i ovnlågen er lavet af hærdet glas, og er designet til at splintre i mange små stykker. Disse stykker har stadig skarpe kanter. Håndter venligst disse glasskår med omhu.
• Apparatet er ikke beregnet til at betjenes med en ekstern timer eller et separate, fjernbetjent system.
• Den medfølgende stabilitetsbeslag, eller et andet godkendt stabilitetsbeslag, skal monteres.

Unpacking

Fjern all emballasje fra apparatet. Ta vare på emballasjen. Ta hensyn til lokale forskrifter om avfallshåndtering hvis du må kaste den.

Før du tar i bruk den nye komfyren, må du:

Dette er normalt. Dette skyldes beskyttelsesmidlene på varmeelementene som hindrer at komfyren ruster på vei fra fabrikken.

Temperaturen kan stilles fra 50° til 250 °C. Velg ønsket temperatur slik:

Ovnens varselslampe og grillelement slås på. Ved grilling må ovnsdøren være lukket, og ovnstemperaturen skal settes til 190°C.

Ved grilling må ovnsdøren være lukket og ovnstemperaturen justeres til 190 °C

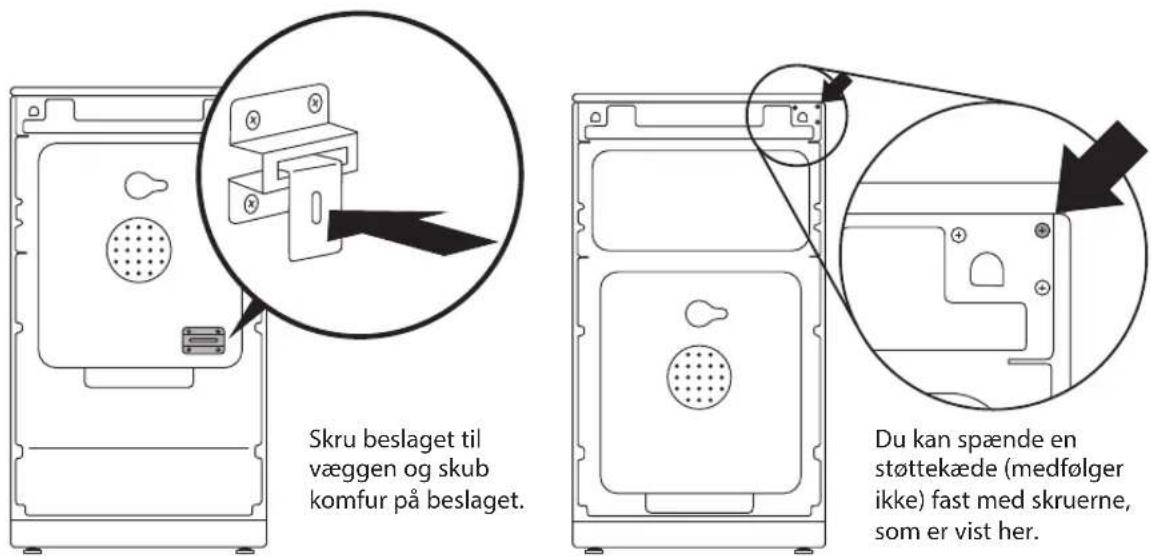

Du kan koble et stabilitetsfeste (medfølge ikke) til skruene som vises her.

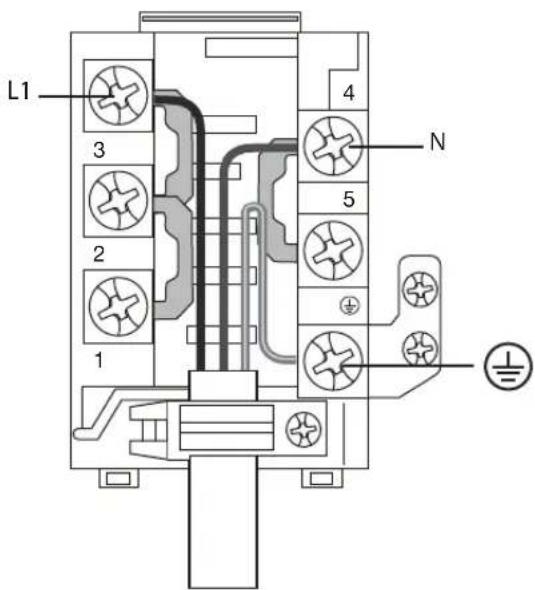

Elektrisk tilkobling

Komfyren er forhåndskablet for 230 V 1N\~50 Hz med et støpsel. Hvis du vil bruke komfyren med 400 V, følg kablingsanvisningene nedenfor. Komfyren er konstruert for drift med en elektrisitetsforsyning som overholder de elektriske dataene angitt på merkeplaten. Komfyren kan ikke kobles til stikkontakten før forbindelsene i koblingsboksen er fullført.

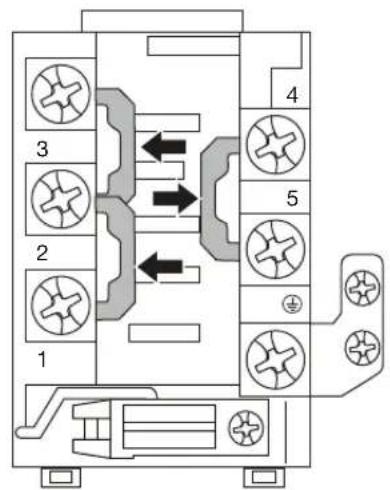

Hvordan komfyren er levert med 230 V 1N\~50 Hz Følgende fremgangsmåte ved installasjon med 400 V:

1 2 3 4 5

NO

L1 3 2 1 4 N 5

- Det stilles følgende minimumskrav til strømledningen:

- Type: H05VV-F (PVC-isolert og skjermet fleksibel kabel)

- 230 V 1N\~ 50 Hz kjerner på minimum 4 mm ^2 .

- 400 V 2N\~ 50 Hz kjerner på minimum 2,5 mm ^2 .

• Dette apparatet må jordes.

Fjern al emballage fra apparatet. Behold emballagen. Hvis du skiller dig af med emballagen, skal du gøre det i henhold til lokale regler.

1. Keramisk komfur
2. Betjeningspanel
3. Sikkerhedslås
4. Ovnhylde
5. Ovnbakke
6. Ovnlåge
7. Håndtag
8. Justerbare fødder
9. Opbevaringsrum
10. Stor kogeplade
11. Lille kogeplade

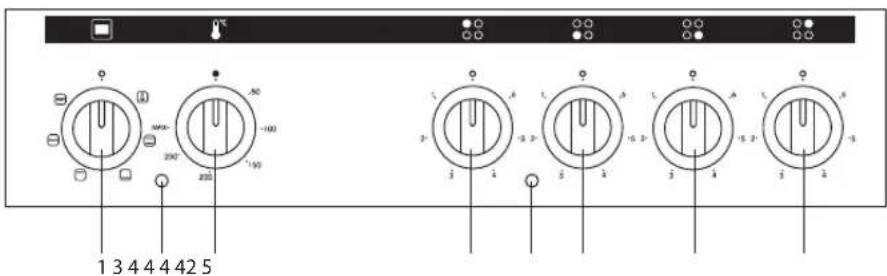

Betjeningspanel

1. Funktions- og temperaturknap
2. Termostatlampe

3. Temperaturindstilling (termostat)

4. Betjeningsknapper til kogepladerne

5. Advarselslampe til kogepladerne

DK

Inden du bruger komfuret

Inden du bruger din nye komfur, bedes du:

• Sørg for at alle indstillingsknapperne er slukket.
- Læs denne instruktionsbog/installationsvejledning, og vær særlig opmærksom på oplysningerne i afsnittet 'Sikkerhedsadvarsler'.
• Tænd for strømforsyningen.

Dette apparat er udelukkende beregnet til madlavning. Det må ikke anvendes til nogen andre formål, som for eksempel opvarmning af et lokale.

Brug af komfuret

Når du bruger kogepladerne for første gang

Tænd for de elektriske kogeplader, og stil dem på 3 i cirka 4 minutter, så eventuelle rester fra fabrikationen fjernes.

Styring af kogepladerne

1. Drej knappen til den ønskede kogeplade med eller mod uret, for at varme den op til det ønskede niveau. Et gult advarselslys til den pågældende kogeplade begynder at lyse for, at vise at kogepladen er tændt. Indikatorlampen til kogepladen begynder at lyse efter et par sekunder, for at vise hvilke kogeplade er varm. Indikatorlampen forbliver tændt, selv när kogepladen er slukket, for at vise at den stadig er varm.

1. 2 3 4 5 6

1. Når du er færdig med madlavningen, skal du stille knappen på "0" igen. Advarselslyset til kogepladen slukker.

	NIVEAU 1 N	VEAU 2 NIVEAU	U 3 NIVEAU 4	NIVEAU 5 NIVEAU	6
145 mm 100 W	165 W 250 W	500 W 750 W 1000 W
180 mm 135 W	220 W 300 W	850 W 1150 W 1500 W

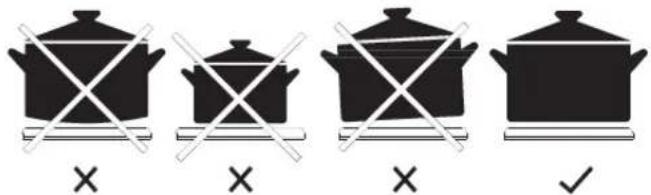

Valg af de rigtige gryder

• Undgå at bruge køkkenudstyr med takkede kanter eller med buede bunde.
• Sørg for at bunden på din gryde er jævn, står fladt på glasoverfladen og er af samme størrelse som kogepladen. Sørg altid for, at gryden står midt på koggeområdet.

Når du bruger ovnen for første gang

• Ovnlågen er udstyret med en sikkerhedslås. For at åbne lågen, skal du trykke den sorte lås til højre, samtidig med at du åbner lågen.
• Sørg for, at du ikke har efterladt noget i ovnen. Fjern eventuelle indstikskort, emballage, etiketter og plasticposer og grillpandehåndtaget.
• Inden strømmen tilsluttes, skal du tørre inder- og ydersiden af ovnen af med en fugtig klud og varmt sæbevand.
• Rengør alle de aftagelige dele i varmt vand med en smule opvaskemiddel før brug.

- Skru helt op for ovnen (250°C) i cirka 30 minutter. Sørg for, at lokalet er godt ventileret, da der kan være lidt røg og lugt ved første opstart (i ca. 15 minutter).

Dette er normalt. Det skyldes det beskyttende stof på varmeelementerne, der beskytter komfuret mod korrosion under forsendelse fra fabrikken.

1. For at få de bedste resultater skal afstanden mellem maden og det øverste varmeelement være mindst 30 mm.

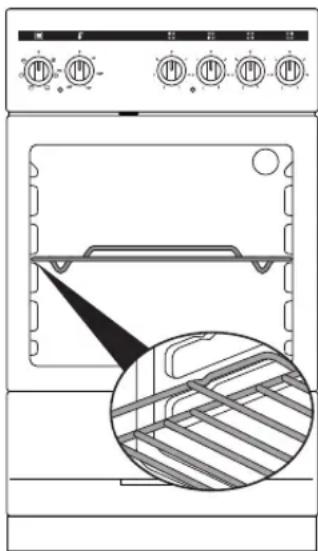

2. Inde i ovnen er der fem riller på hver sin side, beregnet til ovnbakker. Du kan placere hylden i forskellige højder for at opnå den bedste madlavning, afhængigt af temperaturen, størrelse på maden og den valgte funktionen på ovnen. Hvis kun det øverste varmeelement er tændt, foreslår vi, at du placerer bakken på den øverste hylde (sørg for, at der er en afstand på mindst 30 mm mellem maden og det øverste varmelegeme).
3. Hold altid øje med maden under tilberedning, så maden ikke brænder på.
4. Brug en ovnbakke til tung mad, og ikke en ovnrist.
5. Undgå at åbne ovnlågen under madlavningen, medmindre det er nødvendigt, da du mister varme og det kan gå udover tilberedningen.
6. Brug kageformen när du skal bage kager, da dette giver bedre resultater.

• Ovnen må under ingen omstændigheder opstilles langs plader med aluminiumsfolie, da dette kan overophede den.
• Stil ikke retter eller bageplader direkte på bunden af ovnen, da den bliver meget varmt, og skader kan opstå.
• Brød kan selvantænde hvis det ristes for meget. Hold godt øje med brød, när det ristes.
• Dette apparat bliver meget varmt under brug. Vær forsigtigt med ikke at røre ved varme overflader, f.eks. ovnlågen, varmelegemerne.
• Tilgængelige dele kan blive varme under brug. Børn skal holdes væk.

Temperaturindstilling (termostat)

Temperaturen kan indstilles fra 50°C - 250°C. Vælg den ønskede temperatur, som følger:

For at holde maden varm 50 - 100°C
Til traditionel madlavning i ovnen 50SDgrC - højeste indstilling
Til alle former for grillning Grilltemperaturen kan ikke ændres

Hvis du skal bruge en mere nøjagtige temperaturmåling, kan du gøre dette med et ovn-termometer, som kan fås i almindelig handel.

Funktions- og temperaturknap

Denne knap bruges til at vælge tilberedningsfunktion og temperaturen. Drej knappen med uret for at vælge den ønskede funktion/temperatur.

1. Stil ovnen på den ønskede indstilling. Den gule lampe og den røde termostatlampe begynder at lyse.
2. Termostatlampen går ud når den indstillede temperatur er nået. Ovnen er klar til brug.
3. For at slukke for ovnen, skal du dreje knappen mod uret til "O". Den gule lampe og termostatlampen går ud.

	Tænder ovnlyset uafhængigt af alle andre funktioner.
50°C - højeste indstilling	Ovnens termostatlampe og øvre og nedre varmeelementer tændes. Temperaturen kan indstilles med drejeknappen, fra 50°C til 250°C.
	Ovnens termostatlampe og nedre varmeelement tændes.
	Ovnens termostatlampe og øvre varmeelement tændes.
	Ovnens termostatlampe og grillelement tændes.Når du griller, skal ovnlågen lukkes og temperaturen skal stilles på 190°C.
	Herefter går ovnens indikatorlampe, grillen og de øverste varmelegemer i gang.Denne funktion bruges til hurtigere grillning, og til at varme et større område, fx når du griller kød, hvor du skal bruge de øvre hylder i ovnen.Når du griller, skal ovnlågen lukkes og temperaturen skal stilles på 190°C.
	Herefter går ovnens indikatorlampe og de øverste og nederste varmelegemer i gang.Den statiske madlavningsfunktion udsender varme, hvilket sikrer de øvre og nedre fødevarer tilberedes jævnt.

Brug af grillen

Når du griller, skal ovnlågen lukkes og temperaturen skal stilles på 190°C.

1. Stil ovnknappen på grill 📋.
2. Forvarm grillen ca. 5 minutter før brug.
3. Sæt grillpanden i ovnen oven på risten, der skal være placeret på øverste hylde. Maden, der skal tilberedes, skal placeres på risten på grillpanden. Sørg for der er mindst 30 mm mellem maden og elementerne. Sæt bakken længere ned hvis nødvendigt.
4. Luk lågen.
5. Kontroller maden regelmæssigt, så den ikke brænder på. Hvis mande skal tilberedes langsommere, skal du sætte bakken længere ned.

Rengøringsinstrukser

Før du begynder at rengøre komfuret, skal du:

• Læse rengøringsvejledningen og afsnittet "Sikkerhedsadvarsler".
- Sluk for komfuret på stikkontakten.
- Lad komfuret køle helt ned, inden du rengør det.
• Brug ikke en damprenser.

• Tør ovnen ren efter hver brug.
- Tør spildt mad op. Undgå, at efterlade alkaliske eller sure stoffer (såsom citronsaft eller eddike) på ovnens overflader.
- Brug ikke klor- eller syreholdige rengøringsmidler.
- Ovnens indvendige sider, panelet, låget, bakkerne og alle andre dele af ovnen må ikke rengøres med redskaber som hårde børster, ståluld eller knive. Brug ikke slibende eller skrabende midler eller rengøringsmidler.
- Når indersiderne af ovnen er blevet rengjort med en klud og sæbevand, skal den skylles efter og tørres grundigt af med en blød klud.
- Brug aldrig brændbare stoffer som syre, fortynder eller benzin til at rengøre ovnen med.
- Ingen af ovnens dele må vaskes i en opvaskemaskine.

Rengøring af komfuret

• Tør kogepladen af med varmt vand og et mildt, almindeligt rengøringsmiddel.
- Overskydende og fastbrændte madrester, og sukkerholdige madrester på glaspladen kan rengøres med en skraber, der er egnet til keramiske kogeplader (medfølger ikke). Hold skraberbladet fladt mod kogepladen. Hold skraberen i en vinkel på omkring 30°, og skub den mod kogepladen til at fjerne madresterne. Undgå at skabe på 90° grader på komfurets overflade, da dette kan ridse og beskadige overfladen.
- Brug ikke slibende rengøringsmidler/klude, da disse kan ødelægge apparatets udseende.

Rengøring af komfurets yderside

Tør ydersiderne rene regelmæssigt, med varmt vand og en mild sæbeblanding. Dele i rustfrit stål, skal rengøres med et egnet rengøringsmiddel.

Rengøring af vinduet i ovnlågen

Brug ikke skrappe og slibende rengøringsmidler, eller skarpe metalskrabere til at rengøre vinduet i ovnlågen, da de kan ridse det og efterfølgende gå i stykker.

Vær forsigtig når du har med glasgenstande at gøre, da disse kan splintre, hvis de får et slag, har en revne, indeholder for meget mad eller tabes på gulvet.

Indvendig rengøring af ovnen

• Brug ikke slibende rengøringsmidler, klude eller grydesvampe til at rengøre lakoverfladen.
• Rengør indersiden af ovnen, når den er har kølet ned, og brug almindelige rengøringsmidler eller et ammoniak-baseret rengøringsmiddel. Du kan godt bruge almindeligt ovnrens, så længe du omhyggeligt følger producentens anvisninger. Tør efter, når apparatet er blevet rengjort.
• Det er muligt at tage ovnlågen af for at få lettere adgang til indersiden af ovnen. (Se venligst afsnittet "Fjernelse af ovnlågen")

DK

Fjernelse af ovnlågen

Ovnlågen kan tages af på følgende måde:

1. Åbn lågen helt.
2. De drejelige holdere på hængslerne på højre og venstre side, hænger på metalstangen over dem. Løft holderne som vist.
3. Luk ovnlågen forsigtigt, indtil den rammer den åbne holder.
4. Hold ved på begge sider af lågen. Luk lågen lidt mere, og løft den derefter op og frigør hængslerne fra ovnen.
5. Træk ovnlågen mod dig selv, så hængslerne trækkes ud af deres huller.
6. For at sætte lågen på igen, skal du gentage ovenstående trin i omvendt rækkefølge, og sørg for at hullerne til hængslerne er over lågens kant.

Udskiftning af ovnpæren

1. Sluk for komfuret på stikkontakten.
2. Lad ovnrummet og varmeelementerne køle ned.
3. Fjern dækslet ved at dreje det mod uret. Hvis nødvendigt, kan dette rengøres i varmt sæbevand, og lad det tørre helt før du sætter det på igen.
4. Skru pæren ud, og skift den med en ny pære, der er egnet til høje temperaturer (300°C).
5. Sæt dækslet på igen, ved at dreje det med uret.

Pærespecifikationer: Spænding: 230V Strøm: 25W Gevind: SES/E14

Opstilling

• Komfuret skal opstilles af en kompetent person, og det skal være i overensstemmelse med lokale el-, sikkerheds-og bygningsreglementer. Kontakte venligst en kvalificeret tekniker, hvis du er i tvivl.
• Hvis komfuret er installeret ved siden af inventar, der er højere end kogepladen, skal der være en afstand på mindst 100 mm mellem dem, med mindre ikke-brændbare materialer er brugt (keramiske fliser, metalplader osv.), i hvilket tilfælde afstande skal være 20 mm.
• Dit inventar skal være varmebestandig til 100°C og derover. Hvis du ikke er sikker på hvor varmebestandige inventaret omkring komfuret er, skal du sørge for at der er 40mm mere plads omkring komfuret (20mm på hver side).
• Væggene ved siden af komfuret skal være af et varmebestandigt materiale (forhør dig hos din forhandler). Hvis du bruger finerplader og lim, skal disse være varmebestandig mod en temperatur på 100°C, så limen ikke smelter og pladerne ikke bliver skæve.
• Komfuret må opstilles i et køkken, et køkken/spisestue eller et soveværelse/stue, men ikke i et lokale med et bad eller brusebad.
• Brændbare materialer såsom gardiner, træ, tapet, etc. må ikke monteres umiddelbart bag ved apparatet, eller inden for 500 mm fra siderne.
• Opstil ikke komfuret ved siden af et køleskab.
  • Dette komfuret må IKKE stilles på en sokkel eller piedestal.
• Det er vigtigt, at komfuret placeres som angivet i vejledningen, eller er fritstående, hvor der tages hensyn til afstandene til eventuelle brændbare materialer, som beskrevet ovenfor.
• Skal en emhætte installeres, skal dette ske i overensstemmelse med kravene i emhættens instruktion/installationsvejledning, men den skal være mindst 650 mm væk fra komfuret.
  • Eventuelle skabe direkte over komfuret, skal være mindst 700 mm væk.

DK

Skab Emhætte 420 mm 650 mm 600 mm X Skab 420 mm 700 mm 600 mm X

For alle målene der er markeret med "X", bedes du venligst se nedenstående oplysninger:

X: 100mm ved brændbare materialer

20mm ved ikke-brændbare materialer.

Justering af fødderne

Ovnen har 2 justerbare fødder foran og 2 rullehjul bagved. Når ovnen er blevet opstilles på det ønskede sted, skal du se om den er i vater. Hvis den ikke er i vater, kan du justere de forreste fødder ved at dreje dem. Apparatet kan maksimalt hæves 10mm med fødderne. Apparatet må IKKE flyttes ved at trække det. Løft forsiden op og brug rullehjulene til at skubbe det på plads.

De monterede justerbare fødder SKAL bruges. Af sikkerhedsmæssige årsager og for at sikre tilstrækkelig ventilation, må komfurets kabinet IKKE stå direkte på gulvet, en sokkel eller en anden støtteoverflade.

1. Du kan nå frem til fødderne ved, at trække den nederste skuffe helt ud.
2. Sæt komfuret i vater ved at skrue fødderne ind og ud, som vist på billedet.

Flytning af komfuret

• Der skal altid to personer til at løfte komfuret, som vist på billedet, så fødder ikke bliver ødelagt.
• Komfuret må ikke løftes i dørhåndtaget.
• Komfuret MÅ IKKE TRÆKKES. Løft fødderne fra gulvet.

Det medfølgende stabilitetsbeslag, eller et andet godkendt stabilitetsbeslag, skal monteres på bagsiden af komfuret som vist på billedet.

Skru beslaget til væggen og skub komfur på beslaget. Du kan spænde en støttekæde (medfølger ikke) fast med skruerne, som er vist her.

Elektrisk tilslutning

Dit komfuret fortrådet til 230V 1N\~50Hz med et stik. Hvis du ønsker at bruge komfuret med 400V, skal du følge ledningsføringsinstruktionerne nedenfor. Komfuret er beregnet til brug med en strømforsyning, der svarer til de elektriske oplysninger, der står på mærkepladen. Komfuret må først sluttes til strømforsyningen, när det du har udført tilslutningerne i klemkassen.

Følgende opstillingsprocedure skal udføres af en kompetent person. Hvis du er i tvivl, bedes du venligst kontakte en kvalificeret elektriker. Den elektriske installation skal overholde de lokale bestemmelser og lov.

Sådan forsynes komfuret med 230V 1N\~ 50Hz

1 2 3 4 5

DK

L1 3 2 1 4 N 5

Komfuret installeres til 400V på følgende måde:

1. Løsn klemmerne og åbn låget til klemkassen. Fjern ledningen som komfur blev leveret med.
2. Sæt forbindelserne sammen som vist på billedet,

400 V 2N\~50 Hz

Gem den ekstra del her		Gem de ekstra dele her
	4		4
3		3
	5		5
2		2
1		1

1. Forbind ledningerne som vist på billedet, og sørg for at alle skruerne er spændt ordentligt. Undgå at stramme skruerne for meget, da du kan risikere at ødelægge gevindet.

400 V 2N~50 Hz		400 V 3N~50 Hz
	4	L3	4
3		3	N
	5	L2	5
2		2
		L1
1		1

1. Fastgør forsyningskablet i kabelklemmen, stram skruen i kabelklemmen og luk dækslet.

Produktoversigt og specifikation

Mærke	Logik
Model	LF60EW16N
Produkttype	Elkomfur
Apparatets vægt	42 kg
Hovedovn
Energieffektivitetsindeks - varmluft	104.9
Energiklasse	A
Energiforbrug (elektrisk) - varmluft	0,85 kWh/cyklus
Varmekilde	Elektrisk
Kapacitet	62 liter
Antal rum	1
Dette produkt er i overensstemmelse med	EN 15181
∅verste element 1200 W
Nederste element 1100 W
Grill 1400 - 2600 W
Samlet mål (B x D x H)	600 x 600 x 900-930 mm(uden betjeningsknapper og håndtag)
Ovnlampe	25 W, E14, 300°C
Forsyningsspænding	230-240 V ~
Nominel frekvens	50 Hz
Kogepladetype	Elektrisk
Antal kogeplader	4
Dette komfur er i overensstemmelse med	EN 60350-1 & EN 60350-2

Funktioner og specifikationer kan ændres uden forudgående varsel.

Komfur Diameter (cm) Type		Energiforbrug (Wh/kg)
Stor 18 Kogeplade 193
Lille 14,5 Kogeplade 193
Stor (hurtig) 18 Kogeplade 194
Lille (hurtig) 14,5 Kogeplade 194

GB

Symbolet på produktet eller dets emballage angiver, at dette produkt ikke må bortskaffes sammen med andet husholdningsaffald. Det er i stedet dit ansvar at bortskaffe dette affald ved at aflevere det til et designeret modtagersted for genbrug af elektrisk og elektronisk udstyr. Sortering og genbrug af dit affald når du bortskaffer det vil hjælpe med at præservere naturressourcer og sikre, at det genbruges på en måde, som beskytter menneskelig sundhed og miljøet. For mere information om, hvor du kan aflevere dit affald til genbrug, bør du kontakte de lokale myndigheder eller der, hvor du købte produktet.

DSG Retail Ltd. (co. no. 504877)

1 Portal Way, London, W3 6RS, UK

dk www.elgiganten.dk/support

IB-LF60EW16N-160519V1
