BRUGSANVISNING EcoTEC plus VC 126/3-5 E VAILLANT

Væghængte gaskedel med kondensationsteknik

Indholdsfortegnelse

Kedelegenskaber 3

1 Henvisninger vedrørende dokumentationen .. 3

1.1 Opbevaring af bilag.... 3

1.2 Anvendte symboler

1.3 Vejledningens gyldighed 3

1.4 CE-mærkning.... 3

1.5 Typeskilt.... 4

2 Sikkerhed 5

2.1 Sikkerheds- og advarselshenvisninger.... 5

2.1.1 Klassificering af adverselshenvisninger 5

2.1.2 Opbygning af advarselshenvisninger 5

2.2 Grundlæggende sikkerhedshenvisninger 5

3 Henvisninger vedrørende driften 7

3.1 Garanti 7

3.2 Anvendelse i overensstemmelse med formålet. 7

3.3 Krav til installationsstedet 7

3.4 Rengøring.... 7

3.5 Genbrug og bortskaffelse 7

3.5.1 Varmtvandsbeholder 7

3.5.2 Emballage.... 7

3.6 Energisparetips 8

4 Betjening.... 10

4.1 Oversigt over betjeningselementerne.... 10

4.2 Idriftsættelse af brænderen 11

4.2.1 Åbning af afspærringsanordningerne.... 11

4.2.2 Kontrol af anlægstrykket.... 11

4.3 Tilkobling af brænderen.... 11

4.4 Varmtvandsopvarmning.... 12

4.4.1 Indstilling af varmtvandstemperaturen 12

4.4.4 Frakobling af beholderopvarmningsdrift (kun VC-kedler med ekstern varmtvandsbeholder) 14

4.4.5 Tapning af varmt vand.... 14

4.5 Indstillinger for varmedriften.... 14

4.5.1 Indstilling af fremløbstemperaturen (uden tilslutning af en regulator) 14

4.5.2 Indstilling af fremløbstemperaturen (ved brug af en regulator).... 15

4.5.3 Frakobling af varmedriften (sommerdrift)...... 15

4.5.4 Indstilling af rumtermostat eller vejrkompenserende regulator .... 15

4.6 Statusvisning (for vedligeholdelses- og servicearbejde udført af vvs-installatøren)...... 15

4.7 Afhjælpning af fejl.... 16

4.7.1 Udbedring af vandmangel.... 16

4.7.2 Udbedring af tændingsfejl 16

4.7.3 Udbedring af fejl i luft-/røggassystemet ..... 17

4.7.4 Vandpåfyldning af kedlen/varmeanlægget...... 17

4.8 Ud-af-driftsættelse af brænderen 17

4.9 Frostsikring 18

4.9.2 Frostsikring ved hjælp af tømning.... 18

Vaillant ecoTEC-kedler er kompakte, vægmonterede gaskedler med kondensationsteknik.

Til varmtvandsproduktion med VC-gasfyr skal der sluttes en varmtvandsbeholder type VIH til fyret.

VCW-gasfyr er desuden udstyret med integreret varmtvandsproduktion.

Anbefalet tilbehør

Til regulering af ecoTEC tilbyder Vaillant forskellige reguleringsudførelser, som kan tilsluttes kontaktlisten eller sættes på betjeningspanelet.

Din vvs-installatør rådgiver dig gerne ved valget af en egnet regulering.

1 Henvisninger vedrørende dokumentationen

De følgende henvisninger er en vejviser gennem den samlede dokumentation. I forbindelse med denne driftsvejledning gælder også anden dokumentation.

Vi påtager os intet ansvar for skader, der opstår, fordi disse vejledninger ikke overholdes.

Andre gyldige bilag

Følg altid alle de driftsvejledninger, der leveres med anlæggets andre komponenter, ved betjening af ecoTEC.

1.1 Opbevaring af bilag

Opbevar denne driftsvejledning og al anden gyldig dokumentation, så de er lettilgængelige, når der er brug for dem.

Overdrag bilagene til den nye ejer i tilfælde af flytning eller salg.

1.2 Anvendte symboler

I det følgende forklares de symboler, der er anvendt i teksten:

Symbol for en risiko

• Umiddelbar livsfare
• Fare for alvorlige personskader
• Fare for lette personskader

Symbol for en risiko

• Risiko for materielle skader
• Risiko for miljøskader

Symbol for en nyttig yderlige henvisning og informationer

▶ Symbol for en påkrævet arbejdsprocedure

1.3 Vejledningens gyldighed

Denne installationsvejledning gælder udelukkende for udstyr med følgende artikelnumre:

Kedlens artikelnummer fremgår af typeskiltet.

1.4 CE-mærkning

Med CE-mærkningen dokumenteres det, at kedlerne opfylder de grundlæggende krav i de relevante forskrifter i henhold til typeskiltet.

1.5 Typeskilt

Typeskiltet på Vaillant ecoTEC er fra fabrikken placeret på undersiden af kedlen.

Fig. 1.1 Typeskilt (eksempel)

Forklaring

1 Kedlens tekniske data
2 CE-mærkning
3 Typegodkendelsesbetegnelse
4 Typebetegnelse
5 Serienummer

Deres væghængte gaskedels artikelnummer fremgår af serienummeret. Det 7. til 16. ciffer udgør artikelnummeret.

Kedeltypens betegnelse er sammensat på følgende måde (her som eksempel: VCW DK 196/3-5 A):

VC Vaillant varme

W Varmtvandsdrift

DK Landekode

19 Kedlens nom. ydelse i kW

6 Væghængt gaskedel med kondensationsteknik

3-5 Teknisk udstyrskendetegn

A Højeffektivitetspumpe

2 Sikkerhed

2.1 Sikkerheds- og advarselshenvisninger

Overhold under betjeningen de generelle sikkerheds- og advarselshenvisninger, som kan være anført inden en beskreven procedure.

2.1.1 Klassificering af advarselshenvisninger

Advarselshenvisningerne er forsynet med advarselssymboler og signalord, der svarer til graden af den mulige fare:

Advarsels-symbol	Signalord Forklaring
	Fare!	Umiddelbar livsfare eller fare for alvorlige personskader
	Forsigtig!	Risiko for materielle skader eller skader for miljøet:

2.1.2 Opbygning af advarselshenvisninger

Advarselshenvisningerne kendetegnes ved, at der befinder sig en streg over og under dem. De er opbygget efter følgende grundprincip:

Signalord!

- Foranstaltninger til eliminering af faren.

2.2 Grundlæggende sikkerhedshenvisninger

Overhold ubetinget de efterfølgende sikkerhedshenvisninger og forskrifter.

Forholdsregler i nødstilfælde ved gaslugt

Fejlfunktioner kan resultere i gasudslip, hvilket kan medføre forgiftnings- eller eksplosionsfare. I tilfælde af gaslugt skal De i bygninger forholde Dem på følgende måde:

▶ Undgå rum med gaslugt.
Hvis det er muligt, skal døre og vinduer åbnes helt for at sørge for gennemtræk.
▶ Undgå åben ild (f.eks. lighter og tændstikker).
▶ Undgå rygning.
- Anvend ingen elektriske kontakter, netstik, dørklokker, telefoner og andre samtaleanlæg i huset.
- Luk for gasmåler-spærreanordningen eller hovedspærreanordningen.

- Luk om muligt gasafspærringshanen på kedlen.

- Forlad omgående bygningen ved lyden af udstrømmende gas, og sørg for, at ikke andre personer betræder bygningen.

• Alarmér brændvæsenet og politiet uden for bygningen.
• Kontakt gasforsyningsselskabets beredskabstjeneste fra en telefontilslutning uden for huset.

Forholdsregler i nødstilfælde ved gaslugt

Fejlfunktioner kan forårsage røggaslugt, der kan medføre forgiftningsfare. I tilfælde af røggaslugt skal De i bygninger forholde Dem på følgende måde:

- Åbn døre og vinduer helt for at sørge for gennemtræk.

▶ Sluk for kedlen.

Installationen af kedlen må kun udføres af en vvs-installatør. I den forbindelse skal de gældende forskrifter, regler og retningslinjer overholdes. Installatøren er også ansvarlig for inspektion/vedligeholdelse og istandsættelse af kedlen og for ændringer af den indstillede gasmængde.

I følgende tilfælde må kedlen kun være i drift, når den forreste kabinetdel er lukket, og når kedlen er udstyret med komplet monteret og lukket luft-/røggassystem:

- ved idrifttagning

- ved kontrolformål

- ved konstant drift.

Ellers kan der - under uheldige driftsbetingelser - opstå farer for personers liv og helbred eller materielle skader. Ved rumluftafhængig drift må kedlen ikke opstilles i rum, hvor der bliver udsuget luft vha. ventilatorer (f.eks. udluftningsanlæg, emhætter, udblæsningsluft-tørretumblere). Disse anlæg frembringer et undertryk i rummet, som medfører, at der fra udmundingen suges røggas ind i opstillingsrummet gennem ringspalten mellem røggas-røret og aftræksskakten.

- Spørg Deres vvs-installatør, hvis De ønsker at indbygge et sådant anlæg.

Undgåelse af fejlfunktion

For at undgå en fejlfunktion og deraf følgende forgiftnings- og eksplosionsfare skal De være opmærksom på følgende:

• Sæt aldrig sikkerhedsanordningerne ud af drift.
• Manipulér ikke sikkerhedsanordningerne.
  ▶ Foretag ikke ændringer:
• På kedlen
• Omkring kedlen
• På tilførselsledningerne til gas, indsugningsluft, vand og strøm
• På sikkerhedsventilen og på afløbsledningen til varmeanlægsvandet
• På afledningerne til røggas.

Undgåelse af eksplosionsfare

Eksplosionsfare opstår på grund af antændelige gas-luft-blandinger. Overhold derfor følgende:

▶ Undgå anvendelse eller opbevaring af eksplosive eller let antændelige materialer (f.eks. benzin, maling) i det rum, hvor kedlen er opstillet.

Undgåelse af fare for at komme til skade på grund af skoldning

Overhold følgende:

Det vand, der kommer ud af varmtvandshanen, kan være meget varmt.

Undgåelse af skader på grund af ukorrekte ændringer på kedlen

Overhold følgende:

• Foretag under ingen omstændigheder selv indgreb på eller manipulationer af kedlen eller på andre dele af anlægget.
  Forsøg aldrig selv at gennemføre vedligeholdelsesarbejde eller reparationer på kedlen.
• Plomberinger på komponenter må ikke ødelægges eller fjernes. Kun vvs-installatører og fabrikskundeservice er autoriserede til at foretage ændringer på plomberede komponenter.

Undgå skader i området omkring kedlen som følge af ukorrekte ændringer

Der gælder et forbud mod ændringer på de bygningsmæssige forhold i kedlens omgivelser, hvis disse har indflydelse på kedlens driftssikkerhed.

I forbindelse med ændringer på kedlen eller i omgivelserne skal den autoriserede og ansvarlige vvs-installatør under alle omstændigheder inddrages.

I forbindelse med ændringer på kedlen eller i omgivelserne skal den autoriserede og ansvarlige vvs-installatør under alle omstændigheder kontaktes.

Eksempel: Et skabslignende kabinet til kedlen skal være i overensstemmelse med udførelsesforskrifterne.

• Montér under ingen omstændigheder på egen hånd et kabinet.
• Ret henvendelse til vvs-installatøren, hvis De ønsker et sådant kabinet.

Materiel beskadigelse på grund af korrosion

For at undgå korrosion på kedlen og i røggassystemet skal følgende overholdes:

Der må ikke anvendes spray, opløsningsmidler, klorholdige rengøringsmidler, maling, lim osv. i nærheden af kedlen.

Disse stoffer kan under uheldige forhold føre til korrosion

Undgåelse af frostskader

Hvis strømforsyningen svigter, eller hvis rumtemperaturen i enkelte rum er indstillet for lavt, kan det ikke udelukkes, at delområder i varmeanlægget beskadiges af frost.

• Sørg for, at varmeanlægget fortsat er i drift, og rummene opvarmes tilstrækkeligt, hvis De er bortrejst i en frostperiode.
  ▶ Overhold ubetinget henvisningerne vedrørende frost-sikring i afsnit 4.9.

Reaktioner ved utætheder i varmtvandsrørene

Overhold følgende:

Hvis der er utætheder i varmtvandsrørene mellem kedlen og aftapningsstederne, skal koldtvandsafspæringsventilen straks lukkes, og utæthederne skal repareres af vvs-installatøren.

I forbindelse med ecoTEC plus-kedler er koldtvandsaf-spærringventilen ikke omfattet af leveringen af kedlen.

- Spørg vvs-installatøren, hvor han har monteret en koldtvandafspærringsventilen.

Undgåelse af skader på grund af lavt anlægstryk i varmeanlægget

Overhold følgende for at undgå drift af anlægget med en for lav vandmængde og dermed at forebygge mulige følgeskader:

• Kontrollér regelmæssigt varmeanlæggets anlægstryk.
  ▶ Overhold ubetinget henvisningerne vedrørende anlægstrykket i afsnit 4.2.2.

Opretholdelse af driften ved strømsvigt

Vvs-installatøren har ved installationen af kedlen tilsluttet den til strømnettet.

Hvis strømforsyningen svigter, kan det ikke udelukkes, at delområder i varmeanlægget beskadiges af frost. Hvis kedlen ved strømsvigt skal holdes driftsklar med et nødstrømsaggregat, skal følgende overholdes:

• Kontrollér, at nødstrømsaggregatets tekniske værdier (frekvens, spænding, jording) stemmer overens med strømnettet.
  ▶ Lad en VVS-installatør rådgive Dem.

3 Henvisninger vedrørende driften

3.1 Garanti

Vaillant yder en garanti på fire år regnet fra opstartsda- toen, såfremt alle anbefalede serviceeftersyn overholdes. I denne garantiperiode afhjælper Vaillant kundeservice gratis materiale- eller fabrikationsfejl.

For fejl, som ikke skyldes materiale- eller fabrikationsfejl, f.eks. på grund af en sagkyndig installation eller ureglementeret anvendelse, påtager Vaillant sig ikke noget ansvar.

Fabriksgarantien dækker kun, når installationen er udført af en vvs-installatør /elinstallatør.

Hvis der udføres service/reparation af andre end Vaillant kundeservice, bortfalder garantien, medmindre dette arbejde udføres af en vvs-installatør.

Fabriksgarantien bortfalder endvidere, hvis der er monteret dele i anlægget, som ikke er godkendt af Vaillant.

3.2 Anvendelse i overensstemmelse med formålet

Vaillants kompakte gaskedler ecoTEC er konstrueret ved hjælp af den nyeste teknik og i henhold til de anerkendte sikkerhedstekniske regler.

Alligevel kan der ved ukorrekt anvendelse eller ved anvendelse, der ikke er i overensstemmelse med formålet, opstå farer for brugerens eller en anden persons liv og helbred, eller kedlen eller andre materielle værdier kan forringes.

Denne kedel må ikke anvendes af personer (inklusive børn) med begrænsede fysiske eller intellektuelle evner eller af personer med manglende erfaring og/eller utilstrækkelig viden, med mindre at en person, der har ansvaret for deres sikkerhed, overvåger brugen eller vejleder de førnævnte personer i brugen af kedlen. Børn skal være under opsyn for at sikre, at de ikke leger med kedlen.

Kedlerne anvendes som varmegivere i lukkede varmtvands-centralvarmeinstallationer og - kun til VC-gasfyr kombineret med en varmtvandsbeholder type VIH (tilbehør) - også til central varmtvandsopvarmning.

Anden anvendelse end den, der er beskrevet i denne vejledning, og anvendelse, der går ud over den her beskrevne, er forkert. Forkert anvendelse omfatter også enhver umiddelbar kommerciel og industriel anvendelse. Producenten/leverandøren fraskriver sig ethvert ansvar for skader, der opstår som følge af forkert anvendelse. Brugeren alene bærer risikoen.

Korrekt anvendelse omfatter:

• overholdelse af de medfølgende drifts-, installations- og vedligeholdelsesvejledninger til Vaillant-produktet samt til andre anlægsdele og -komponenter
• overholdelse af alle de eftersyns- og servicebetingelser, der fremgår af vejledningerne.

Enhver anvendelse uden tilladelse er forbudt.

Kedlerne skal installeres af en vvs-installatør, der er ansvarlig for at overholde de gældende forskrifter.

3.3 Krav til installationsstedet

Vaillant vægmonterede gaskedler ecoTEC monteres på væggen, så der er mulighed for bortledning af det kondensvand, der opstår, og for at montere luft-/røggassystemets rør.

De kan f.eks. installeres i kælderrum, redskabsrum eller opholdsrum. Spørg din vvs-installatør, hvilke aktuelle nationale forskrifter, der skal overholdes.

Der kræves ikke en afstand mellem kedlen og bygningsdele af brændbare byggematerialer eller brændbare bestanddele, da der ved kedlens nominelle varmeydelse opstår en lavere temperatur på kabinetoverfladen end den maks. tilladte på 85 °C.

3.4 Rengøring

Forsigtig! Materiel beskadigelse på grund af forkert rengøring!

Beskadigelser af beklædninger, armaturer eller betjeningselementer af kunststof er mulige.

Der må ikke anvendes skure- eller rengøringsmidler, som kan beskadige kunststofferne.
- Anvend ikke sprays, opløsningsmidler eller klorholdige rengøringsmidler.

- Rengør kedlens kabinet med en fugtig klud og lidt sæbe.

3.5 Genbrug og bortskaffelse

Vaillant vægmonterede gaskedler ecoTEC og den tilhørende transportemballage består overvejende af råstoffer, der kan genbruges.

3.5.1 Varmtvandsbeholder

Vaillant vægmonterede gaskedler ecoTEC og tilbehør må ikke bortskaffes sammen med husholdningsaffald. Sørg for, at den brugte termostat og i givet fald tilbehørsdele bortskaffes korrekt.

3.5.2 Emballage

Bortskaffelsen af transportemballagen overlades til den vvs-installatør, der har installeret enheden.

Overhold de gældende nationale lovbestemmelser.

3.6 Energisparetips

Montering af en vejrkompenserende varmeregulering

Vejrkompenserende varmereguleringer regulerer varmeanlæggets fremløbstemperatur afhængigt af udetemperaturen. Der produceres ikke mere varme end nødven-digt. Det gøres ved at indstille fremløbstemperaturer for varmeanlægget til de forskellige udetemperaturer på den vejr kompenserende regulering. Denne indstilling bør ikke være højere, end dimensioneringen af varmeanlægget kræver det.

Normalt udføres den rigtige indstilling af vvs-installatøren. Ved hjælp af integrerede tidsprogrammer sker der en automatisk ind- og udkobling af de ønskede opvarmnings- og sænkningsperioder (f.eks. om natten).

Vejrkompenserende varmereguleringer er i forbindelse med termostatventiler den mest rentable form for varmeregulering.

Varmeanlæggets sænkningsdrift

Sænk rumtemperaturen om natten, og når De ikke er hjemme. Den mest enkle og sikre måde at gøre det på er ved hjælp af reguleringer med individuelt indstillelige tidsprogrammer.

Indstil rumtemperaturen ca. 5 °C lavere i sænkningsperioderne end i perioderne med fuld opvarmning. En sænkning på mere end 5 °C giver ikke en yderligere energibesparelse, da der til den næste opvarmningsperiode så kræves en forøget varmeydelse. Kun ved længere fravær - f.eks. ferie - kan det betale sig at sænke temperaturerne yderligere, men om vinteren skal du være opmærksom på, at der sørges for en tilstrækkelig frostsikring.

Rumtemperatur

Rumtemperaturen bør ikke indstilles højere, end det lige nøjagtig føles behageligt. Hver grad over denne temperatur betyder et forøget energiforbrug på ca 6 %.

Tilpas også rumtemperaturen til det pågældende rums funktion. For eksempel er det normalt ikke nødvendigt at opvarme soveværelser eller sjældent benyttede rum til 20 °C.

Indstilling af driftsmåden

I den varme årstid, när boligen ikke behøver opvarmning, anbefaler vi at stille varmeanlægget på sommerdrift. Varmedriften er så udkoblet, men kedlen/anlægget er driftsklart til varmtvandsopvarmningen.

Ensartet opvarmning

Ofte opvarmes kun et enkelt rum med centralvarme. Via dette rums omgivende flader, altså vægge, døre, vinduer, loft, gulv, opvarmes de ikke opvarmede tilstødende rum ukontrolleret, og der går utilsigtet varmeenergi tabt. Radiatorens ydelse i dette ene opvarmede rum er naturligvis ikke tilstrækkelig til en sådan driftsmåde.

Følgen er, at rummet ikke kan opvarmes tilstrækkeligt, og der opstår en ubehagelig kuldefornemmelse (i øvrigt opstår samme effekt, hvis døre mellem opvarmede og ikke opvarmede eller begrænset opvarmede rum står åbne).

Det er en forkert måde at spare på: Opvarmningen er i drift, og alligevel er rumklimaet ikke behageligt varmt.

Der opnås en større varmekomfort og en mere hensigtsmæssig driftsmåde, hvis alle rum i en lejlighed opvarmes ensartet og i overensstemmelse med deres funktion.

Desuden kan bygningen også tage skade, hvis bygningsdele ikke opvarmes eller opvarmes utilstrækkeligt.

Det bør i dag være en selvfølge at montere termostatventiler på alle radiatorer. De holder den indstillede rumtemperatur konstant. Ved hjælp af termostatventiler i forbindelse med en rumtermostat (eller vejrkompense-rende regulering) kan du tilpasse rumtemperaturen til dine individuelle behov og opnå en økonomisk drift af varmeanlægget.

I det rum, hvor din rumtermostat befinder sig, skal alle radiatorventiler altid være helt åbne, da de to reguleringsanordninger ellers påvirker hinanden, og kvaliteten af reguleringen kan påvirkes.

Man kan ofte iagttage, at brugeren forholder sig på følgende måde: Så snart der er for varmt i rummet, lukker brugeren for termostatventilerne (eller indstiller rumtermostaten på en lavere temperatur). Når det efter et stykke tid igen bliver for koldt, åbner brugeren for termostatventilen igen.

Det er ikke nødvendigt, da termostatventilen selv regulerer temperaturen. Hvis rumtemperaturen stiger op over den værdi, der er indstillet på følerhovedet, lukker termostatventilen automatisk, og når temperaturen ligger under den indstillede værdi, åbner den igen.

Reguleringer må ikke tildækkes

Dæk ikke reguleringen til med møbler, forhæng eller andre genstande. Den skal uhindret kunne registrere den cirkulerende luft i rummet. Tildækkede termostatventiler kan udstyres med fjernfølere, og herved er de fortsat funktionsdygtige.

Passende varmtvandstemperatur (kun VC-gasfyr)

Kun i forbindelse med en varmtvandsbeholder af typen VIH (tilbehør): Det varme vand bør kun opvarmes til en temperatur, som er nødvendig til brugen. Enhver yderligere opvarmning fører til et unødigt energiforbrug og varmtvandstemperaturer på mere end 60 °C desuden til en forøget kalkudfældning.

Indstilling af varmstartfunktionen (kun VCW-gasfyr)

Varmstartfunktionen giver omgående varmt vand med den ønskede temperatur, uden at du skal vente på opvarmningstiden. Det gøres ved at holde varmtvandsveksleren på et indstillet temperaturniveau. Indstil ikke termostaten til en højere temperatur end nødvendigt for at undgå energitab. Hvis du ikke skal bruge varmt vand i længere tid, anbefales det at slå varmstartfunktionen fra, for at spare yderligere på energien.

En bevidst brug af vand

En bevidst brug af vand kan sænke forbrugsudgifterne betydeligt.

F.eks. ved at tage brusebad i stedet for karbad: Mens der bruges ca. 150 liter vand til et karbad, bruger en bruser, der er udstyret med moderne, vandsparende armaturer, kun ca. en tredjedel af denne vandmængde. For øvrigt: En dryppende vandhane spilder op til 2000 liter vand og et utæt toilet op til 4000 liter vand om året, men en ny pakning koster derimod meget lidt.

Udluftning af opholdsrum

Når der fyres, må vinduerne kun åbnes for at lufte ud og ikke for at regulere temperaturen. Det er mere effektivt og energibesparende kort at lufte kraftigt ud end at lade vippevinduer stå åbne længe. Vi anbefaler derfor kort at åbne vinduerne helt. Luk under udluftningen alle termostatventilerne i rummet, eller indstil en evt. rumtermostat på minimaltemperaturen. Herved sikres et tilstrækkeligt luftskifte uden unødvendig afkøling og energitab (f.eks. ved en uønsket indkobling af varmeanlægget under udluftningen).

4 Betjening

4.1 Oversigt over betjeningselementerne

Fig. 4.1 Betjeningselementer på ecoTEC plus

Tag fat i udsparingen for at åbne frontklappen og klap den ned. Nu kan man se betjeningselementerne, som har følgende funktioner (se også fig. 4.1).

1 Display til visning af den aktuelle varme-fremløbstemperatur, varmeanlæggets påfyldningstryk, driftsmåden eller specifikke yderligere informationer
2 Tast „i“ til hentning af informationer
3 Indbygningsregulator (tilbehør).
4 Manometer til visning af varmeanlæggets påfyldnings- og driftstryk.
5 Hovedafbryder til til- og frakobling af kedlen.
6 Tast „+“ for at bladre videre i displayet (til brug for vvs-installatøren ved indstillingsarbejde og fejlfinding) eller visning af beholdertemperatur (VC med beholderføler)
7 Tast „-“ for at bladre tilbage i displayet (til brug for vvs-installatøren ved indstillingsarbejde og fejlfinding) og til visning af varmeanlæggets påfyldningstryk på displayet
8 Tast „reset“ til nulstilling af bestemte fejl
9 Drejeknap til indstilling af varmeanlæggets fremløbstemperatur.
10 Drejeknap til indstilling af varmtvandstemperaturen (VCW-gasfyr) og beholdertemperatur (VC-gasfyr og kun med beholdere med beholderføler)

ecoTEC plus-kedler er udstyret med et digitalt informations- og analysesystem. Dette system giver dig informa- oner om kedlens driftstilstand og hjælper dig ved af- hjælpning af fejl.

Når kedlen kører i normal drift viser displayet (1) varmeanlæggets aktuelle fremløbstemperatur

(i eksemplet 45 °C). I tilfælde af fejl erstattes visningen af temperaturen med den pågældende fejlkode. Derudover giver de viste symboler følgende informationer:

1 Visning af varmeanlæggets aktuelle fremløbstemperatur, varmeanlæggets påfyldningstryk eller visning af en status- eller fejlkode

Fejl i luft-/røggassystemet.

Fejl i luft-/røggassystemet.

Kun i forbindelse med vrnetDIALOG: Så længe symbolet vises på displayet, defineres en fremløbs- og udløbstemperatur på det varme vand via vrnetDIALOG, dvs. at kedlen kører med en anden temperatur end den, der er indstillet på drejeknapperne (9) og (10).

Denne driftsmåde kan kun afsluttes:

• med vrnetDIALOG eller
• gennem en ændring af temperaturindstillingen på drejeknapperne (9) eller (10) med mere end ± 5 K.

Denne driftsmåde kan ikke afsluttes:

permanent til: Driftsmåden Varmedrift blinker: Brænderspærretid aktiv.

Varmtvandsopvarmning aktiv permanent: Opvarmning af en varmtvandsbe- holder er aktiveret

Blinker: Varmtvandsbeholderen aktiveres, brænder

Varmstartfunktion aktiv (kun VCW-gasfyr)

permanent ON: - Varmstartfunktion er på stand-by

blinker: - Varmstartfunktion er i drift, brænder tændt

Varmeanlægspumpe er i drift.

Intern gasventil aktiveres

Flamme med kryds: Fejl under brænderdrift; kedlen er frakoblet

Flamme uden kryds: Korrekt brænderdrift

4.2 Idriftsættelse af brænderen

4.2.1 Åbning af afspærringsanordningerne

Spærreindretningerne (gasspærrehane, servicehaner og koldtvand-spærreventil) medfølger ikke ved levering af kedlen. De installeres på installationsstedet af vvs-installatøren. Få installatøren til at forklare dig, hvor disse komponenter befinder sig, og hvordan de håndteres.

• Åbn gasspærrehanen imod anslaget.
• Kontrollér, om servicehanerne i varmeanlæggets fremog returløb er åbne.
• Åbn koldvand-spærreventilen, hvis kedlen fylder en varmtvandsbeholder. Som kontrol kan du med en varmtvandshane på et aftapningssted se, om der kommer vand ud.

4.2.2 Kontrol af anlægstrykket

For at undgå drift af anlægget med for lille vandmængde og for at forebygge mulige følgeskader, er kedlen udstyret med trykføler. Føleren viser det manglende tryk, hvis trykket falder til under 0,6 bar, og trykværdien vises blinkende på displayet. Hvis trykket bliver lavere end 0,3 bar, kobles kedlen fra. På displayet vises fejlmeldingen "F.22". Før kedlen igen kan tages i drift, skal man fylde vand på anlægget.

Fig. 4.3 Kontrol af varmeanlæggets påfyldningstryk

- Kontrollér inden idrifttagning anlæggets påfyldningstryk på manometeret (1). For at varmeanlægget funge-

rer korrekt, skal viseren på manometeret stå i det mørkegrå område, när anlægget er koldt. Dette svarer til et påfyldningstryk på mellem 1,0 og 2,0 bar. Står viseren i det lysegrå område (< 0,8 bar), skal der påfyldes vand inden idrifttagning.

ecoTEC-kedlen har et manometer og et digital display med trykvisning. Ved hjælp af manometeret kan du også ved frakoblet kedel hurtigt se, om påfyldningstrykket er i det nominelle område eller ej. Når kedlen er i drift, kan du se den nøjagtige trykværdi på displayet. Få vist trykket ved at trykke på tasten „-” (2). Displayet skifter efter 5 sekunder igen tilbage til visning af fremløbstemperatur.

Hvis varmeanlægget forsyner flere etager, kan et højere påfyldningstryk være nødvendigt. Spørg vvs-installatøren om det.

4.3 Tilkobling af brænderen

Fig. 4.4 Tilkobling af kedlen

Kedlen til- og frakobles med hovedafbryderen (1). I: „TIL“ - O: „FRA“

Når du kobler kedlen til, vises varmeanlæggets aktuelle fremløbstemperatur på displayet (2). For at kunne indstille kedlen efter dine behov, skal du læse afsnittene 4.4 og 4.5, hvor indstillingsmulighederne for varmtvandsopvarmningen og varmedriften er beskrevet.

Forsigtig!

Materiel beskadigelse på grund af frostskader!

Frostsikrings- og overvågningsanordninger er kun aktive, när kedlen ikke er koblet fra strømnettet.

- Adskil aldrig kedlen fra strømnettet.

- Stil kedlens hovedafbryder på positionen "I".

For at sikkerhedsindretningerne skal forblive aktive, bør du til- og frakoble den vægmonterede gaskedel med regulatoren (Du kan finde nærmere oplysninger herom i driftsvejledningen.). I afsnit 4.10 er der oplysninger om, hvordan du kan tage den vægmonterede gaskedel helt ud af drift.

4.4 Varmtvandsopvarmning

4.4.1 Indstilling af varmtvandstemperaturen

Fare!

Mulig livsfare på grund af dannelse af legionellabakterier!

Vær opmærksom på følgende, når kedlen anvenedes til efteropvarmning i et solvarme- støttet brugsvandsopvarmningsanlæg:

- Indstil varmtvandstemperaturen på mindst 60 °C med drejeknappen (3).

Forsigtig!

Materiel beskadigelse på grund af tilkalkning!

Ved en vandhårdhed på mere end 3,57 mol /m ^3 (20 °dH) er der fare for tilkalkning.

- Stil maksimalt drejeknappen (3) i midterstillingen.

Ved varmtvandsopvarmning med kedeludførelse VC skal der være tilsluttet en varmtvandsbeholder af typen VIH til kedlen.

▶ Slå kedlen til som beskrevet i afsnit 4.3.
- Drej drejeknappen (3) til den ønskede temperatur for at indstille beholdertemperaturen. Der gælder følgende:
- venstre anslag frostbeskyttelse ca. 15 °C
- højre anslag max. 70 °C

Ved indstilling af den ønskede temperatur, vises den aktuelt tilhørende nominelle værdi på displayet (2).

Efter 3 sekunder forsvinder denne visning, og på display-et vises igen standardvisningen (varmeanlæggets aktuelle fremløbstemperatur).

Fig. 4.5 Indstilling af varmtvandstemperaturen

4.4.2 Aktivering og deaktivering af varmstartfunktion (kun VCW-gasfyr)

Varmstartfunktionen giver omgående varmt vand med den ønskede temperatur, uden at du skal vente på opvarmningstiden. Det gøres ved at holde varmtvandsveksleren i EcoTEC på et temperaturniveau, som du har valgt.

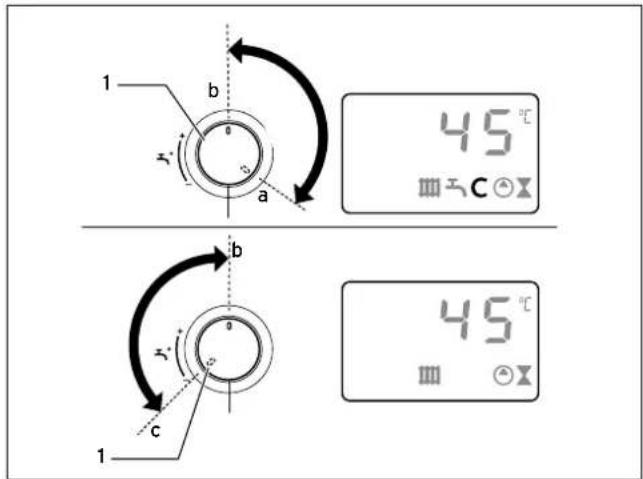

III. 4.6 Aktivering og deaktivering af varmstartfunktion

- Deaktiver varmstartfunktionen ved at dreje drejeknappen (1) til højre til anslag (indstilling "a") i kort tid.

- Indstil varmtvandstemperaturen, f.eks. indstilling "b", se afsnit 5.3.1.

Furet tilpasser automatisk varmstarttemperaturen til den indstillede varmtvandstemperatur. Det tempererede vand står direkte til rådighed ved åbning af en vandhane: Symbolet "C" vises på displayet.

- Aktivér varmstartfunktionen ved at dreje drejeknappen (1) til venstre til anslag (indstilling "c") i kort tid.

4.4.3 Indstilling af beholderopvarmningsdrift (kun VCW-gasfyr)

Når der er en ekstra tilsluttet varmtvandsbeholder type actoSTOR VIH CL 20 S kan beholderopvarmning aktiveres og deaktiveres med betjeningselementer på det væghængte gasfyr.

Beholderopvarmning er betegnelsen for opvarmning af varmtvandsbeholderen.

Beholderopvarmning er deaktiveret fra fabrikken og skal aktiveres ved opstart af fyret.

Varmtvandsbeholderens beholderopvarmningsdrift er kun aktiv, når varmstartfunktionen er aktiveret. Det markeres ved, at symbolet "C" vises på displayet (se afsnit 4.4.2).

Når beholderopvarmningsfunktionen er aktiveret, kan følgende temperaturer for varmtvandstemperaturen indstilles med drejeknappen (1):

• drejeknappen i stilling "b" 50 °C
• drejeknappen i stilling "a" 65 °C

III. 4.7 Indstillingsområde for beholdertemperaturen

Når beholderopvarmningsfunktionen er deaktiveret, kan følgende temperaturer for varmtvandstemperaturen indstilles med drejeknappen (1):

• drejeknappen i stilling "c" 35 °C
• drejeknappen i stilling "a" 65 °C

Når beholderopvarmningsfunktionen er deaktiveret, holdes varmtvandsbeholderen ikke på temperatur. Fyret aktiveres i så tilfælde, når der tappes varmt vand, og kører kun i gennemstrømningsdrift.

Fare!

Skoldningsfare ved automatisk opvarmning af varmtvandsbeholderen!

Gasfyrene er udstyret med en automatisk beskyttelsesfunktion mod legionellabakterier: Hvis temperaturen i varmtvandsbeholderen falder til under 50°C, opvarmes beholderen én gang inden for 24 timer til 70°C.

- I sådanne tilfælde er vandtemperaturen højere, när der tappes vand.

Installatøren kan deaktivere beskyttelsesfunktionen mod legionellabakterier. Spørg installatøren.

Aktivering af beholderopvarmning

▶ Tænd fyret på hovedafbryderen (1).

I: "ON"
0: "OFF"

III. 4.8 Displayvisning under beholderopvarmning

Aktivér beholderopvarmning ved at dreje drejeknappen til indstilling af varmtvandstemperatur til højre til anslag.

- Indstil beholdertemperaturen med drejeknappen til indstilling af varmtvandstemperatur.

Deaktivering af beholderopvarmning

- Deaktiver beholderopvarmning ved at dreje drejeknappen til indstilling af varmtvandstemperatur til venstre til anslag i kort tid.

Fyret kører i gennemstrømningsdrift, og beholderen holdes ikke på temperatur.

4.4.4 Frakobling af beholderopvarmningsdrift (kun VC-kedler med ekstern varmtvandsbeholder)

På VC-kedler med ekstern varmtvandsbeholder kan du koble varmtvandsopvarmningen eller beholderopvarmningen fra, anlægget kan dog stadig køre i varmedrift.

Det gøres ved at dreje drejeknappen til indstilling af varmtvandstemperaturen mod venstre til anslag. En frostsikringsfunktion for beholderen er fortsat aktiv

4.4.5 Tapning af varmt vand

Fig. 4.9 Aftapning af varmt vand

VC: Når man åbner en vandhane (1) på et aftapningssted (vask, bruser, badekar osv.) tappes der varmt vand fra den tilsluttede beholder. Hvis vandets temperatur kommer under den indstillede beholdertemperatur, starter VC-kedlen automatisk og varmer beholderen op. Når den indstillede beholdertemperatur nås, kobler VC-kedlen fra automatisk. Pumpen har en kort efterløbstid.

VCW: Når en varmtvandshane (1) åbnes på et tapested (håndvask, brusebad, badekar osv.), starter fyret automatisk og leverer varmt vand.

Når hanen på tappestedet lukkes, slukker fyret automatisk for varmtvandsproduktionen. Pumpen har et kortvarigt efterløb.

4.5 Indstillinger for varmedriften

4.5.1 Indstilling af fremløbstemperaturen (uden tilslutning af en regulator)

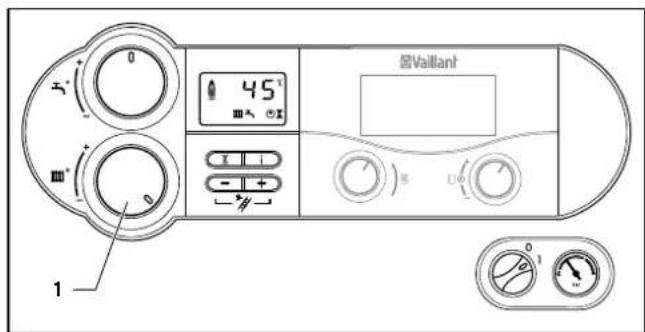

Fig. 4.10 Indstilling af fremløbstemperatur uden regulator

Hvis der ikke er tilsluttet nogen ekstern regulering, indstilles fremløbstemperaturen med drejeknappen (1) svarende til den pågældende udetemperatur. I det tilfælde anbefaler vi følgende indstillinger:

- Venstre position (dog ikke helt til anslag) i overgangs- tiden: Udetemperatur ca. 10 til 20 °C

- Midterposition ved koldt vejr: Udetemperatur ca. O til 10 °C

- Højre position ved meget koldt vejr: Udetemperatur ca. 0 til 15 °C

Når temperaturen indstilles, vises den indstillede temperatur på displayet (2). Efter ca. fem sekunder forsvinder denne visning, og på displayet vises igen standardvisningen (varmeanlæggets aktuelle fremløbstemperatur).

Normalt kan dreje-knappen (1) indstilles trinløst op til en fremløbstemperatur på 75 °C. Hvis der kan indstilles højere værdier på din kedel, så har vvs-installatøren foretaget en tilsvarende, så dit varmeanlæg kan anvendes med en højere fremløbstemperatur.

4.5.2 Indstilling af fremløbstemperaturen (ved brug af en regulator)

Fig. 4.11 Indstilling af fremløbstemperatur med brug af en regulator

Hvis din varmekedel er udstyret med en vejrkompense-rende regulator eller en rumtermostat, skal du foretage følgende indstillinger:

- Drej drejeknappen (1) til indstilling af varmeanlæggets fremløbstemperatur til højre imod anslag.

Fremløbstemperaturen indstilles automatisk af reguleringen (Du kan finde nærmere oplysninger herom i driftsvejledningen).

4.5.3 Frakobling af varmedriften (sommerdrift)

Varmedriften kan frakobles om sommeren, mens varmtvandsopvarmningen stadig er i funktion.

Det gøres ved at dreje drejeknappen (1) til indstilling af varmeanlæggets fremløbstemperatur til venstre imod anslag.

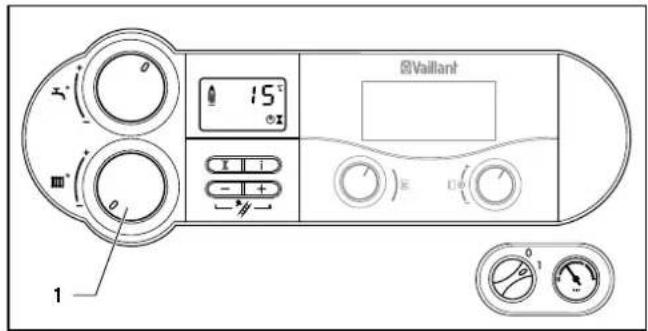

Fig. 4.12 Frakobling af varmedriften (sommerdrift)

4.5.4 Indstilling af rumtermostat eller vejrkompen- serende regulator

- Indstil rumtermostaten (1), den vejrkompenserende regulator og radiatorernes termostatventiler (2) i henhold til de pågældende vejledninger til tilbehørsdelene.

Fig. 4.13 Indstilling af rumtermostat/vejrkompenserende regulator

4.6 Statusvisning (for vedligeholdelses- og servicearbejde udført af vvs-installatøren)

Fig. 4.14 Statusvisninger

Statusvisningen giver informationer om kedlens driftstilstand.

- Aktivér statusvisningen ved at trykke på tasten „i” (1).

På displayet (2) vises nu den pågældende statuskode, f. eks. „S. 4“ for brænderdrift. Betydningen af de vigtigste statuskoder fremgår af nedenstående tabel.

I omskiftningsfaser, f.eks. ved genopstart på grund af manglende flamme, vises statusmeldingen „S.“ kort.

- Sæt displayet tilbage i normalmodus igen ved at trykke på tasten„i“ (1) en gang til.

Visning Betydning
	Visninger ved varmedrift
S. 0 Intet varmebehov
S. 1 Varme blæserfremløb
S. 2 Varme pumpefremløb
S. 3 Varme tænding
S. 4 Varme brænder til
S. 6 Varme blæserefterløb
S. 7 Varme pumpeefterløb
S. 8 Restsbærretid varme
S.31	Sommerdrift aktiv eller intet krav om opvarmning fra eBUS-regulatoren
S.34 Varme frostsikring
	Visninger i varmtvandsdrift
S.10 Varmt vandskrav
S.14 Varmt vand brænder tændt
	Visning ved beholderopvarmning
S.20 Krav om beholderopvarmning
S.24 Beholderopvarmning brænder til

Tab. 4.1 Statuskoder og deres betydning (udvalg)

4.7 Afhjælpning af fejl

Hvis der opstår problemer ved driften af den vægmonterede gaskedel, kan du selv kontrollere følgende punkter:

Ingen varmt vand, varmeanlægget forbliver koldt; Kedel går ikke i drift:

• Er bygningens gasspærrehane i tilførslen og gasspærrehanen på kedlen åbne (se afsnit 4.2.1)?
• Er strømforsyningen i bygningen tilkoblet?
• Er hovedafbryderen på den vægmonterede gaskedel slået til (se afsnit 4.3)?
• Er drejeknappen på den vægmonterede gaskedel til indstilling af fremløbstemperaturen ikke drejet mod venstre anslag, altså stillet på frostsikring (se afsnit 4.4)?
• Er varmeanlæggets påfyldningstryk tilstrækkeligt (se afsnit 4.2.2)?
• Er der luft i varmeanlægget?
• Er der en fejl ved tændingen (se afsnit 4.7.2)?

Varmtvandsdrift uden fejl; varmeanlægget fungerer ikke:

- Er der overhovedet et varmekrav fra de eksterne regulatorer (f.eks. fra regulatortype calorMATIC) (se afsnit 4.5.4)?

Forsigtig!

Fare for beskadigelser på grund af ukorrekte ændringer!

Vær opmærksom på følgende, hvis Deres væghængte gaskedel ikke fungerer fejlfrit efter kontrol af de ovennævnte punkter:

• Forsøg aldrig selv at udføre reparationer på Deres væghængte gaskedel.
• Kontakt en anerkendt vvs-installatør med henblik på kontrollen.

4.7.1 Udbedring af vandmangel

Kedlen går på „Fejl“, hvis påfyldningstrykket i varmeanlægget er for lavt. Denne fejl vises ved hjælp af fejlkode „F.22” (tørkogning) eller „F.23“ eller „F.24“ (vandmangel). Kedlen kan først tages i drift igen, när varmeanlægget er tilstrækkeligt fyldt med vand.

4.7.2 Udbedring af tændingsfejl

Fig. 4.15 Reset

Når brænderen ikke er tændt efter fem tændingsforsøg, går kedlen ikke i drift, men skifter til „Fejl”. Dette vises gennem fejlkoden „F.28” eller „F.29” på displayet. Derudover vises det overstregede flammesymbol (1) på displayet. Der sker først en ny automatisk tænding efter en manuel reset.

- Tryk på resetknappen for at nulstille og hold den inde i ca. et sekund.

Forsigtig!

Fare for beskadigelser på grund af ukorrekte ændringer!

Vær opmærksom på følgende, hvis Deres væghængte gaskedel stadig ikke sættes i drift efter det tredje resetforsøg:

• Forsøg aldrig selv at udføre reparationer på Deres væghængte gaskedel.
• Kontakt en anerkendt vvs-installatør med henblik på kontrollen.

4.7.3 Udbedring af fejl i luft-/røggassystemet

Kedlerne er udstyret med en blæser. Hvis blæseren ikke fungerer korrekt, frakobler kedlen.

Så vises symbolerne og samt fejlmeldingen "F.32" på displayet.

Forsigtig!

Fare for beskadigelser på grund af ukorrekte ændringer!

I tilfælde af fejlmeldingen "F.32" skal De tilkalde en vvs-installatør, for at denne kan kontrollere.

- Forsøg aldrig selv at udføre reparationer på Deres væghængte gaskedel.

4.7.4 Vandpåfyldning af kedlen/varmeanlægget

For at varmeanlægget skal kunne fungere korrekt, skal påfyldningstrykket ved et koldt anlæg ligge mellem 1,0 og 2,0 bar (se afsnit 4.2.2). Hvis viseren står under 0,75 bar, skal der fyldes vand på. Hvis varmeanlægget forsyner flere etager, kan et højere påfyldningstryk være nødvendigt. Spørg vvs-firmaet om det.

Forsigtig!

Materiel beskadigelse på grund af ukorrekt påfyldingen af varmeanlægget!

Derved kan der opstå skader på pakninger og membraner og støj under varmedriften. Vaillant påtager sig intet ansvar herfor eller for evt. følgeskader. Overhold følgende:

Der må kun anvendes rent vandværksvand til påfyldingen af varmeanlægget.
- Anvend ikke tilsætning af kemiske midler som f.eks. frost- og korrosionsbeskyttelsesmidler (inhibitorer).

Til påfyldning og efterfyldning af varmeanlægget kan der normalt anvendes almindeligt vandværksvand. I undtagelsestilfælde findes der dog vandkvaliteter, som eventuelt ikke er egnet til påfyldning på varmeanlægget (meget korroderende eller kalkholdigt vand). Henvend dig i et sådant tilfælde til vvs-installatøren.

Påfyldning af anlægget foretages på følgende måde:

• Åbn alle radiatorventiler (termostatventiler) på anlægget.

  Forbind anlæggets påfyldningshane med en koldtvands- tappeventil ved hjælpe af en slange (din vvs-installatør bør have vist dig påfyldningsarmaturerne og forklaret dig påfyldningen og tømningen af anlægget).

• Åbn langsomt for påfyldningshanen.
• Åbn langsomt tappeventilen, og påfyld vand, indtil det kræ-vede anlægstryk er nået på manometeret eller på displayet.
  ▶ Luk tappeventilen.
  ▶ Udluft alle radiatorerne.
• Kontrollér derefter anlægstrykket på manometeret eller på displayet og påfyld evt. vand en gang til.
• Luk påfyldningshanen, og fjern påfyldningsslangen.

4.8 Ud-af-driftsættelse af brænderen

Fig. 4.16 Frakobling af kedel

Forsigtig!

Materiel beskadigelse på grund af frostskader!

Frostsikrings- og overvågningsanordninger er kun aktive, när kedlen ikke er koblet fra strømnettet.

• Adskil aldrig kedlen fra strømnettet.
• Stil kedlens hovedafbryder på positionen "I".

For at tage den vægmonterede gaskedel helt ud af drift skal du sætte hovedafbryderen (1) i stilling „O”.

For at sikkerhedsanordningerne skal forblive aktive, bør du kun til- og frakoble den vægmonterede gaskedel med reguleringen i normal drift (Du kan finde nærmere oplysninger herom i driftsvejledningen).

Hvis kedlen sættes ud af drift i længere tid (f.eks. ferie), bør du desuden lukke gasspærrehanen og koldtvandsspærreventilen. Overhold i den forbindelse også henvisningerne vedrørende frostsikring i afsnit 4.9.

Afspærringsanordningerne er ikke omfattet af leveringen af kedlen. De installeres på installationsstedet af vvs-installatøren. Få installatøren til at forklare dig, hvor disse komponenter befinder sig, og hvordan de håndteres.

4.9 Frostsikring

Varmeanlægget og vandrørene er beskyttet tilstrækkeligt mod frost, hvis varmeanlægget forbliver i drift i en frostperiode, også hvis De er væk, og rummene opvarmes tilstrækkeligt.

Forsigtig! Materiel beskadigelse på grund af frostskader!

Frostsikrings- og overvågningsanordninger er kun aktive, när kedlen ikke er koblet fra strømnettet.

• Adskil aldrig kedlen fra strømnettet.
• Stil kedlens hovedafbryder på positionen "I".

Den vægmonterede gaskedel er udstyret med en frost-sikringsfunktion:

Hvis varmeanlæggets fremløbstemperatur falder til under 5 °C, mens hovedafbryderen er slået til, så går kedlen i drift og opvarmer kedelvarmekredsen til ca. 30 °C.

Forsigtig! Fare for frysning af dele af det samlede anlæg!

En gennemstrømning af det samlede varmeanlæg kan ikke garanteres med frostsikringsfunktionen.

• Sørg for, at varmeanlægget opvarmes tilstrækkeligt.
• Kontakt en anerkendt vvs-installatør med henblik på kontrollen.

4.9.2 Frostsikring ved hjælp af tømning

En anden mulighed for frostsikring er at tømme varmeanlægget og kedlen. Det skal så sikres, at både anlægget og kedlen tømmes fuldstændigt. Alle koldt- og varmtvandsrør i huset og i kedlen skal også tømmes.

Rådfør dig med vvs-installatøren.

Inspektion/vedligeholdelse

En forudsætning for en konstant funktionsdygtighed og sikkerhed, pålidelighed og lang levetid er en årlig inspektion /vedligeholdelse af kedlen, som skal foretages af en vvs-installatør.

Fare! Fare for tilskadekomst og materiel beskadi- gelse på grund af ukorrekt vedligeholdelse og reparation!

Manglende eller ukorrekt vedligeholdelse kan begrænse apparatets driftssikkerhed.

• Forsøg aldrig selv at udføre vedligeholdelse eller reparationer på Deres væghængte gaskedel.
• Lad et vvs-installatør udføre arbejderne. Vi anbefaler at tegne en vedligeholdelseskontrakt.

Regelmæssig vedligeholdelse sørger for en optimal virkningsgrad og dermed for en mere økonomisk drift af din vægmonterede gaskedel.

NB!

Alle Vaillant gaskedler skal efterses mindst en gang hvert andet år. Eftersynet skal udføres af en kvalificeret tekniker med A-certifikat. Såfremt kedlen ikke efterses med det foreskrevne serviceinterval, bortfalder garanti-en på kedlen. Er gaskedlen ikke startet op af en kvalificeret servicetekniker med A-certifikat bortfalder al garanti. Såfremt nærværende vedligeholdelsesforskrifter ikke overholdes, fraskriver leverandøren sig tillige ethvert ansvar for even-tuelle følgeskader (produktansvar), i det omfang et sådant ansvar i øvrigt kan fraskrives i henhold til gældende ufravigelig lovgivning.

For produktet gælder endvidere - ud over ovenstående forskrifter - de til enhver tid gældende regler fastsat i Gasreglementet eller lignende forskrift.

Kundeservice

Vaillant A/S

Drejergangen 3A

DK-2690 Karislunde

Telefon [phone]

Telefax [phone]

www.vaillant.dk

[e-mail]

För användaren

Manual

ecoTEC plus

3 Driftsanvisningar 7

3.1 Fabriksgaranti 7

1.3 Anvisningens giltighet

- omkring pannan (kringkomponenter),

Bild 4.1 Reglage på ecoTEC plus

Bild 4.2 Display på ecoTEC plus

Varmstartfunktionen aktiv (endast på VCW)

Bild 4.4 Slå på pannan
