| Produkttype | Saltvandsvarmepumpe med integreret varmtvandsbeholder og ekstra kølefunktion |
| Mærke | Vaillant |
| Model | GeoTHERM exclusiv (VWS 63/2, VWS 83/2, VWS 103/2) |
| Mål (H x B x D) | 1800 mm x 600 mm x 650 mm (uden søjle), 840 mm (med søjle) |
| Vægt (driftsklar) | 402 kg (VWS 63/2), 411 kg (VWS 83/2), 415 kg (VWS 103/2) |
| Forsyningsspænding | 3/N/PE 400 V 50 Hz (kompressor), 1/N/PE 230 V 50 Hz (styrekreds), 3/N/PE 400 V 50 Hz (ekstra varme) |
| Varmeydelse (B0/W35) | 5,9 kW (VWS 63/2), 8,0 kW (VWS 83/2), 10,4 kW (VWS 103/2) |
| COP (B0/W35) | 4,3 (VWS 63/2), 4,3 (VWS 83/2), 4,4 (VWS 103/2) |
| Indhold varmtvandsbeholder | 175 liter |
| Maks. varmtvandstemperatur (varmepumpe) | 55 °C (uden ekstra varme ca. 58 °C på grund af højtrykssikring) |
| Maks. varmtvandstemperatur (med ekstra varme) | 75 °C |
| Kølemiddel | R 407 C (klorfri) |
| Kølefunktion | Passiv køling via gulvvarme, indstillelig fra 0 til 99 dage |
| Lydstyrke | 45 dB(A) (VWS 63/2), 46 dB(A) (VWS 83/2), 47 dB(A) (VWS 103/2) |
| Driftsspænding varmekreds | Maks. 0,3 MPa (3 bar) |
| Vedligeholdelse | Årlig inspektion af anerkendt installatør anbefales; regelmæssig kontrol af vandtryk (1-2 bar) |
| Sikkerhed | Frostsikring, vandtryksovervågning, saltvandstryksovervågning, faseovervågning, børnesikring |
| Garanti | Fabriksgaranti ved installation af anerkendt installatør |
Ofte stillede spørgsmål - GeoTHERM exclusiv VAILLANT
Brugerspørgsmål om GeoTHERM exclusiv VAILLANT
0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.
Stil et nyt spørgsmål om dette apparat
Download vejledningen til din Centralvarme kedel i PDF-format gratis! Find din vejledning GeoTHERM exclusiv - VAILLANT og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. GeoTHERM exclusiv af mærket VAILLANT.
BRUGSANVISNING GeoTHERM exclusiv VAILLANT
Betjeningsvejledning
geoTHERM exclusiv
Varmepumpe med integreret varmtvandsbeholder og ekstra kølefunktion
VWS
Indholdsfortegnelse
Generelt 3
Typeskilt....3
1 Henvisninger vedrørende denne vejledning .3
1.1 Andre gyldige bilag 3
1.2 Opbevaring af bilagene 6...3
1.3 Anvendte symboler 5.1
1.4 Vejledningens gyldighed 46.2
2 Sikkerhedshenvisninger 4
2.1 Kølemiddel 4
2.2 Forbud mod ændringer 4
3.2 Krav til opstillingsstedet 5
3.4 Kontrol af varmepumpens driftstilstand .....5
3.4.1 Varmeanlæggets påfyldningstryk......5
3.4.2 Brinekredsløbets påfyldningsniveau og påfyldningstryk....6
3.4.3 Dannelse af kondensvand......6
3.5 Energisparetips 7
3.5.1 Generelle energisparetips....7
3.5.2 Muligheder for besparelser ved at bruge reguleringen rigtigt ....7
3.6 Genbrug og bortskaffelse 8
3.6.1 Varmepumpe....8
3.6.2 Emballage....8
3.6.3 Kølemiddel....8
4 Beskrivelse af udstyr og funktion......9

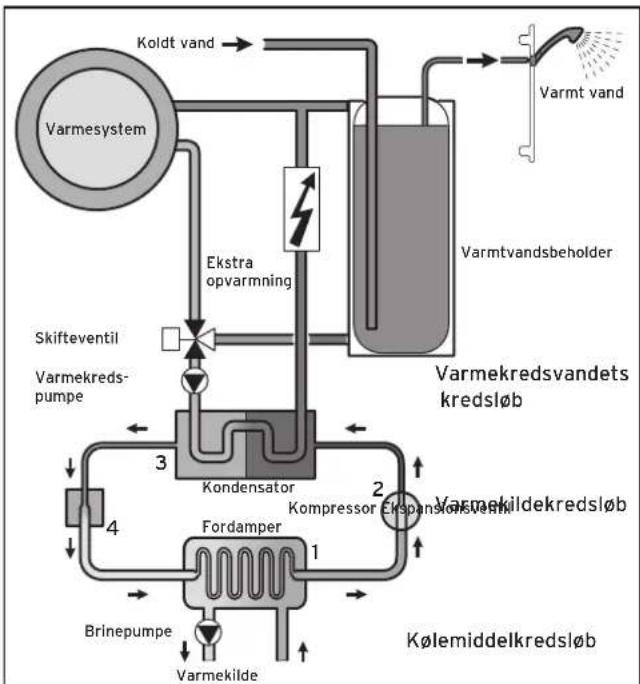

4.2 Kølemiddelkredsløbets funktion 9
4.3 Automatiske ekstrafunktioner....10
4.4 Opbygning af varmepumpen....11
5 Betjening....13
5.1 Introduktion til og betjening af reguleringen....13
5.2 Betjeningselementer på brugerniveauet ......13
5.3.2 Reset til fabriksindstillinger ....14
5.3.3 Børnesikring 14
5.3.5 Indstilling af energisparefunktioner....14
5.5 Displays på brugerniveauet....16
5.6 Specialfunktioner....22
5.7 Idriftsættelse af varmepumpen 24
5.8 Ud-af-drifttagning af varmepumpen 24
5.10 Afhjælpning af fejl og diagnose.... 25
5.10.1 Fejlmeldinger på reguleringen....25
5.10.2 Reset af fejlmeldinger....25
5.10.3 Aktivering af nøddrift 25
5.10.4 Generelle fejl 26
5.10.5 Andre fejl....26
Varmepumperne geoTHERM exclusiv med integreret varmtvandsbeholder og ekstra kølefunktion fra Vaillant benævnes i denne vejledning generelt som varmepumpe og fås i følgende versioner:
| Typebetegnelse Artikelnummer | |
| Brine-vand-varmepumper (VWS) | |
| VWS 63/2 0010002786 | |
| VWS 83/2 0010002787 | |
| VWS 103/2 0010002788 | |
Tab. O.1 Typebetegnelser og artikelnumre
Varmepumperne er konstrueret med den nye- ste teknik og i henhold til de anerkendte sik- kerhedstekniske regler.
Det er dokumenteret, at de er i overensstemmelse med gældende bestemmelser.
Kvalitetsmærke
Tysk godkendelsesmærke og kontrolleret sikkerhed
Med CE-mærkningen bekræfter vi som producent af udstyret, at udstyret i geoTHERM exclusiv-serien opfylder kravene i direktivet om elektromagnetisk kompatibilitet (direktiv 89/336/E∅F). Udstyret opfylder de grundlæggende krav i direktivet om lavspænding (direktiv 73/23/E∅F).
Desuden opfylder udstyret kravene i EN 14511 (varme-pumper med elektrisk drevne kompressorer, opvarmning, krav til udstyr til rumopvarmning og til opvarmning af varmt vand) samt EN 378 (sikkerhedstekniske og miljørelevante krav til køleanlæg og varmepumper).

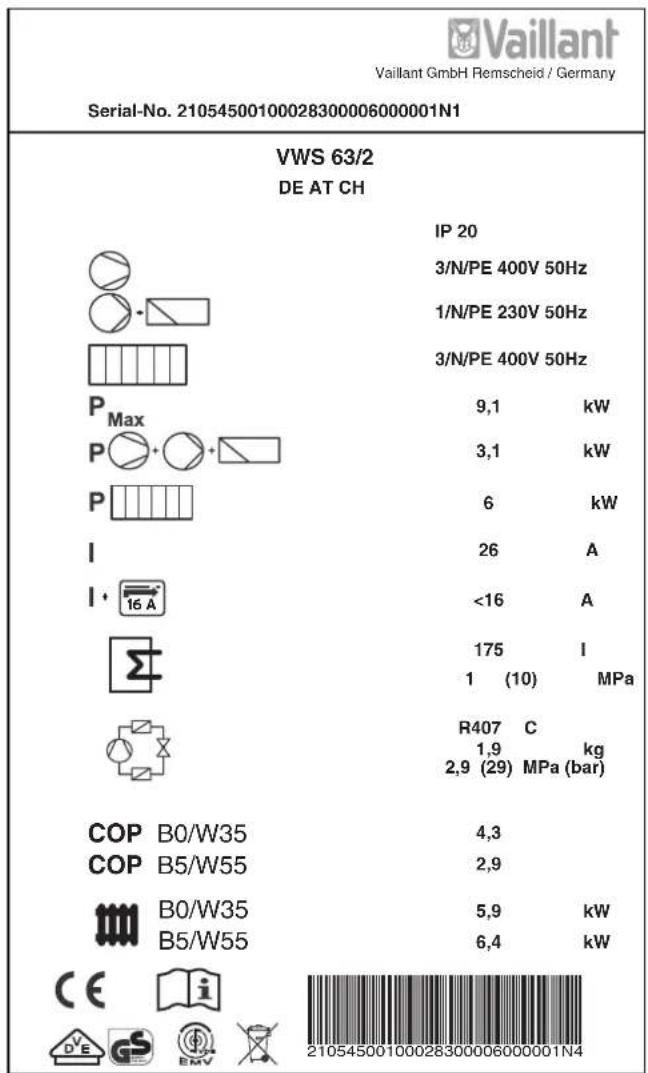

Typeskilt
På varmepumpen geoTHERM exclusiv er der placeret et typeskilt indvendigt på bundpladen. Foroven på den grå ramme på søjlen findes der en typebetegnelse (se også kap. 4.4, fig. 4.3). I kap. 6.2 og 6.4, i tillægget, findes der for de kunder, der er teknisk interesserede, en illustration af typeskiltet, samt en tabel som forklaring til de illustrerede typeskiltsymboler.
1 Henvisninger vedrørende denne vejledning
Denne vejledning indeholder vigtige informationer vedrørende optimal drift af varmepumpen ved hjælp af en sikker og faglig korrekt betjening.
Andre gyldige bilag er alle vejledninger, som beskriver betjeningen af varmepumpen, samt yderligere vejledninger til alle anvendte tilbehørsdele.
1.2 Opbevaring af bilagene
Opbevar denne betjeningsvejledning og alle andre gyldige bilag sikkert, så de er til rådighed, når der er brug for dem.
Bilagene kan opbevares indvendigt på søjlens afdækning. Giv bilagene til efterfølgeren i tilfælde af flytning eller salg.
Fig. 1.1 Fjernelse af søjlens afdækning
1.3 Anvendte symboler
I denne betjeningsvejledning anvendes følgende symboler til klassificering af fare, henvisninger, aktiviteter og energisparetips.
Fare! Fare for forbrænding og/eller skoldning!
Bemærk! Nyttige informationer og henvisninger.
1 Henvisninger vedrørende denne vejledning
2 Sikkerhedshenvisninger
Dette symbol henviser til energiesparetips. Denne indstilling kan bl.a. foretages via varmepumpens regulering.
• Symbol for en krævet aktivitet
1.4 Vejledningens gyldighed
Denne vejledning gælder udelukkende for de varmepumper, hvis typebetegnelser er angivet i tab. 0.1.
2 Sikkerhedshenvisninger
Overhold følgende sikkerhedshenvisninger og forskrifter, når De betjener varmepumpen:
- Lad vvs-firmaet give Dem en grundig instruktion i betjening af varmepumpen.
- Læs denne betjeningsvejledning omhyggeligt.
- Udfør kun aktiviteter, der er beskrevet i denne betjeningsvejledning.
Fare!
Fare for forbrænding ved kontakt med varmepumpens komponenter! Der kan forekomme høje temperaturer på varmepumpens komponenter. Rør ikke varmepumpens uisolerede rørledninger. Fjern ikke kabinetdele (undtagen søjlens afdækning, se kap. 1.2).
2.1 Kølemiddel
Varmepumpen er påfyldt kølemidlet R 407 C, när den leveres. Dette er et klorfrit kølemiddel, som ikke påvirker jordens ozonlag. R 407 C er ikke brandfarligt, ligesom der heller ikke er fare for eksplosion.
Fare!
Fare for forfrysninger ved kontakt med kølemidlet R 407 C! Udslip af kølemiddel kan medfører forfrysninger, hvis De rører ved udslipsstedet: Hvis der er utætheder i kølemiddel-kredsløbet, må gasser og dampe ikke indåndes. Undgå kontakt med hud og øjne.
Bemærk!
Ved normal anvendelse og under normale betingelser udgør kølemidlet R 407 C ingen fare. Ukorrekt anvendelse kan dog medføre kvæstelser og skader.
NB!
Fare for at komme under dugpunktet og for dannelse af kondensvand! Varmeanlæggets fremløbstemperatur må ikke indstilles for lavt i køledrift. Også med en fremløbstemperatur på 20 °C er der sikret en tilstrækkelig kølefunktion.
NB!
Begrænsning af kølefunktionen på grund af lukkede termostatventiler! I køledrift skal termostatventilerne være sat på „åben“ for at kunne sikre en uforstyrret cirkulation af det kølede varmeanlægsvand i gulvkredsløbet.
2.2 Forbud mod ændringer
Fare!
Fare for at komme til skade på grund af ukorrekte ændringer! Foretag under ingen omstændigheder selv indgreb eller ændringer på varme-pumpen eller andre dele af varme- og varmtvandsanlægget.
Forbuddet mod ændringer gælder for følgende:
- die geoTHERM exclusiv varmepumperne
- Omgivelserne omkring geoTHERM exclusiv varmepumperne
- Tilførselsledningerne til vand og strøm.
Ændringer på eller omkring varmepumpen må kun foretages af en vvs-installatør.
- ∅delæg eller fjern ikke plomberinger og sikringer af komponenter. Kun vvs-installatører og fabrikskundeservicen er autoriserede til at ændre plomberede og sikrede komponenter.
Varmepumper af typen geoTHERM exclusiv fra Vaillant er konstrueret i henhold til de tekniske standarder og anerkendte sikkerhedstekniske regler og skal installeres af en kvalificeret vvs-installatør i overensstemmelse med gældende forskrifter, regler og direktiver.
Fare!
Livsfare ved anvendelse af ukvalificeret personale!
Installationen, inspektion og istandsættelse må kun udføres af en vvs-installatør. Især arbejde på de elektriske dele og på kølemiddelkredsløbet kræver tilsvarende kvalifikationer.
3.1 Anvendelse i overensstemmelse med formålet
Udstyret er beregnet til opvarmning af lukkede varmtvandscentralvarmeanlæg, til køledrift og til varmtvandsopvarmning. Anden brug eller brug, der går ud over det, gælder som ikke i overensstemmelse med formålet. For skader, der opstår som et resultat heraf, hæfter producenten/leverandøren ikke. Risikoen bæres alene af brugeren.
Til korrekt anvendelse hører også overholdelse af følgende:
- Betjenings- og installationsvejledningen
- Alle andre gyldige bilag
- Inspektions- og vedligeholdelsesbetingelserne.
Fare!
Livsfare på grund af ukorrekt anvendelse af anlægget.
Ved ukorrekt anvendelse eller ved anvendelse, der ikke er i overensstemmelse med formålet, kan der opstå farer for brugerens eller en anden persons liv og helbred, eller udstyret og andre materielle værdier kan forringes.
3.2 Krav til opstillingsstedet
Opstillingsstedet skal være dimensioneret således, at varmepumpen kan installeres og vedligeholdes korrekt.
- Spørg Deres vvs-installatør om, hvilke aktuelle nationale bygningsretlige forskrifter, der skal overholdes. Opstillingsstedet skal være tørt og altid frostsikkert.
Der må ikke anvendes skure- eller rengøringsmidler, som kan beskadige kabinettet.
Bemærk!
Rengør varmepumpens kabinet med en fugtig klud og lidt sæbe.
3.4 Kontrol af varmepumpens driftstilstand
I modsætning til varmesystemer baseret på fossil energi kræver varmepumpen geoTHERM exclusiv fra Vaillant ikke meget vedligeholdelse.
Bemærk!
Lad en vvs-installatør kontrollere anlægget regelmæssigt for at sikre en økonomisk drift af varmepumpen.
3.4.1 Varmeanlæggets påfyldningstryk
Kontrollér regelmæssigt varmeanlæggets påfyldningstryk. Varmeanlæggets påfyldningstryk kan aflæses på varmepumpens regulering (se kap. 5.5). Trykket bør ligge mellem 1 og 2 bar. Hvis vandtrykket falder til under 0,5 bar, frakobles varmepumpen automatisk, og der vises en fejlmelding.
NB!
Fare for beskadigelse på grund af vandudslip, hvis anlægget er utæt.
Luk straks koldtvandsafspærringsventi- len, hvis der er utætheder i varmtvands- ledningsområdet.
Afbryd varmepumpen ved utætheder i varmeanlægget for at forhindre yderligere udslip.
Lad en vvs-installatør reparere utæthederne.
Bemærk!
Koldtvandsafspærringsventilen er ikke omfattet af leveringen af varmepumpen.
Den installeres på opstillingsstedet af vvs-installatøren. Vvs-installatøren viser Dem ventilens placering og forklarer, hvordan den håndteres.
3.4.2 Brinekredsløbets påfyldningsniveau og påfyldningstryk
Kontrollér regelmæssigt brineniveauet og brinetrykket i brinekredsløbet. Brinesystemets påfyldningstryk („Tryk varmekilde“) kan aflæses på varmepumpens regulering (se kap. 5.5). Trykket bør ligge mellem 1 og 2 bar. Hvis brinetrykket falder til under 0,5 bar, frakobles varmepumpen automatisk, og der vises en fejlmelding.
NB!
Fare for beskadigelse på grund af udslip af brine, hvis anlægget er utæt.
Afbryd varmepumpen ved utætheder i brinekredsløbet for at forhindre yderligere udslip.
Lad en vvs-installatør reparere utæthe- derne.
NB!
Brinekredsløbet skal være påfyldt den rigtige mængde væske, da der ellers kan opstå skader på anlægget.
Hvis brinens påfyldningsniveau er sunket så meget, at det ikke mere er synligt i brineekspansionsbeholderen, skal De efterfylde med brine.
Fig. 3.1 Brineekspansionsbeholderens påfyldningsniveau
Hvis påfyldningsniveauet for brinen synker lidt i den første måned efter idriftsættelsen af anlægget, er det normalt. Påfyldningsniveauet kan også variere afhængigt af varmekildens temperatur. Det må dog under ingen omstændigheder synke så meget, at det ikke mere er synligt i brineekspansionsbeholderen.
NB!
Fare for beskadigelse Påfyldningen af varmepumpeanlæggets brinekredsløb må kun foretages af en autoriseret vvs-installatør.
Kontrollér regelmæssigt påfyldningsniveauet i brinekredsløbet, og informer Deres vvs-firma, hvis påfyldningsniveau-et i brineekspansionsbeholderen er for lavt.
3.4.3 Dannelse af kondensvand
Fordamperen, brinepumperne, rørene i varmekildekredsen samt dele af kølemiddelkredsløbet er isoleret indvendigt i varmepumpen, så der ikke kan dannes kondensvand. Hvis der alligevel skulle blive dannet lidt kondensvand, opsamles dette i kondensvandsbeholderen. Kondensvandsbeholderen befinder sig indvendigt i varmepumpens nederste del. På grund af varmeudviklingen indvendigt i varmepumpen fordamper det dannede kondensvand i kondensvandsbeholderen. Små mængder kondensvand kan ledes bort under varmepumpen. Små mængder kondensvand betyder derfor ikke en fejl ved varmepumpen.
NB!
Fare for at komme under dugpunktet og for dannelse af kondensvand!
Varmeanlæggets fremløbstemperatur må ikke indstilles for lavt i køledrift. Også med en fremløbstemperatur på 20 °C er der sikret en tilstrækkelig kølefunktion.
3.5 Energisparetips
Nedenstående følger vigtige tips til en energi- og omkostningsbesparende drift af varmepumpeanlægget.
3.5.1 Generelle energisparetips
- at lufte rigtigt ud:
Vinduer eller franske døre vippes ikke, men åbnes helt 3-4 gange om dagen i 15 minutter, mens der skrues ned for termostatventiler eller rumtermostater.
- ikke at dække radiatorerne til, så den opvarmede luft kan cirkulere i rummet.
- at anvende et ventilationsanlæg med varmegenvinding (VGV).
Med et ventilationsanlæg med varmegenvinding sikres der altid et optimalt luftskifte i bygningen (for at lufte ud er det derfor ikke nødvendigt at åbne vinduerne). Luftmængden kan evt. tilpasses til de individuelle krav ved hjælp af ventilationssystemets fjernbetjening.
- at kontrollere, om vinduer og døre er tætte, og holde vinduesskodder og persienner lukket om natten for at minimere varmetabet.
- ikke at dække reguleringen med møbler etc., hvis en fjernbetjeningsenhed VR 90 er installeret som tilbehør, så den uhindret kan registrere den cirkulerende luft i rummet.
- at bruge vand mere bevidst, f.eks. ved at tage brusebad i stedet for karbad og ved straks udskifte pakninger, hvis en vanhane drypper.
3.5.2 Muligheder for besparelser ved at bruge regu- leringen rigtigt
Der kan opnås flere besparelser ved at bruge varme-pumpens regulering rigtigt.
Varmepumpens regulering gør det muligt at spare ved:
- at vælge den rigtige fremløbstemperatur for varmeanlægget:
Varmepumpen regulerer varmeanlæggets fremløbs-temperatur afhængigt af den ønskede rumtemperatur, De har indstillet. Vælg derfor en rumtemperatur, der lige nøjagtig føles behagelig, for eksempel 20 °C. Hver grad over denne temperatur betyder et forøget energiforbrug på ca. 6 % om året.
- at anvende varmekurver < 0,4 til gulvopvarmning. Radiatorer skal dimensioneres således, at de ved laveste udetemperatur kan klare sig med en maksimal fremløbstemperatur på 50 °C.
Det svarer til varmekurver < 0,7.
- at indstille en passende varmtvandstemperatur:
Opvarm kun det varme vand til en temperatur, som er nødvendig til brugen. Enhver yderligere opvarmning fører til et unødigt energiforbrug og varmtvandstemperaturer på mere end 60 °C desuden til en forøget kalkudfældning. Vi anbefaler varmtvandsopvarmning uden den ekstra el-opvarmning. På den måde er den maksimale varmtvandstemperatur bestemt via højtryksfrakoblingen i varmepumpens kølekreds. Denne frakobling svarer til en maksimal varmtvandstemperatur på ca. 58 °C.
- at indstille de individuelt tilpassede opvarmningstider.
- at vælge den rigtige driftsmåde:
Vi anbefaler at sætte varmen på sænkningsdrift om natten og på tidspunkter, hvor De ikke er hjemme.
- at sørge for ensartet opvarmning:
Ved hjælp et fornuftigt opstillet varmeprogram opnås, at alle rum i boligen opvarmes ensartet og i overensstemmelse med brugen af rummene.
- at anvende termostatventiler:
Ved hjælp af termostatventiler i forbindelse med en rumtermostat (eller vejrkompenserende regulering) kan De tilpasse rumtemperaturen til Deres individuelle behov og opnå en økonomisk drift af varmeanlægget.
- at tilpasse cirkulationspumpens driftstider optimalt til det egentlige behov.
- at spørge Deres vvs-installatør. Han/hun indstiller varmeanlægget i overensstemmelse med Deres personlige behov.
- Disse og flere energisparetips fremgår af kap. 5.5. Dér beskrives reguleringsindstillingerne med energispare-potentiale.
3.6 Genbrug og bortskaffelse
Både varmepumpe og alt tilbehør og den tilhørende transportemballage består overvejende af råstoffer, der kan genbruges, og hører ikke til husholdningsaffaldet.
Bemærk!
Overhold de gældende nationale lovbestemmelser.
Sørg for, at det brugte udstyr og i givet fald tilbehørsdele bortskaffes korrekt.
NB!
Fare for miljøet ved ukorrekt bortskaffelse!
Lad altid kvalificerede fagfolk bortskaffe kølemidlet.
3.6.1 Varmepumpe
Hvis varmepumpen er mærket med dette tegn, hører den efter endt brug ikke hjemme i husholdningsaffaldet.
Da denne varmepumpe ikke falder ind under loven om recirkulation, returnering og miljø-
venlig bortskaffelse af elektro- og elektronikudstyr (den tyske lov om elektro- og elektronikudstyr - ElektroG), kan der ikke regnes med gratis bortskaffelse via et kommunalt opsamlingssted.
3.6.2 Emballage
Bortskaffelsen af transportemballagen overlades til den vvs-installatør, der har installeret varmepumpen.
3.6.3 Kølemiddel
Varmepumpen fra Vaillant er påfyldt kølemidlet R 407 C.
Fare!
Fare for forfrysninger ved kontakt med kølemidlet R 407 C!
Udslip af kølemiddel kan medfører forfrysninger, hvis De rører ved udslipsstedet.
Hvis der er utætheder i kølemiddelkreds-løbet, må gasser og dampe ikke indåndes.
Undgå kontakt med hud og øjne.
Lad altid kvalificerede fagfolk bortskaffe kølemidlet.
Bemærk!
Ved normal anvendelse og under normale betingelser udgør kølemidlet R 407 C ingen fare. Ukorrekt anvendelse kan dog medføre kvæstelser og skader.
4 Beskrivelse af udstyr og funktion
Varmepumpeanlæg består af adskilte kredsløb, hvor væsker eller gasser transporterer varmen fra varmekilden til varmesystemet. Da disse kredsløb arbejder med forskellige medier (brine/vand, kølemiddel og varmeanlægsvand), er de koblet sammen via varmevekslere. I disse varmevekslere overføres varme fra et medium med høj temperatur til et medium med lavere temperatur.
Varmepumpen geoTHERM exclusiv fra Vaillant forsynes fra varmekilden jordvarme.

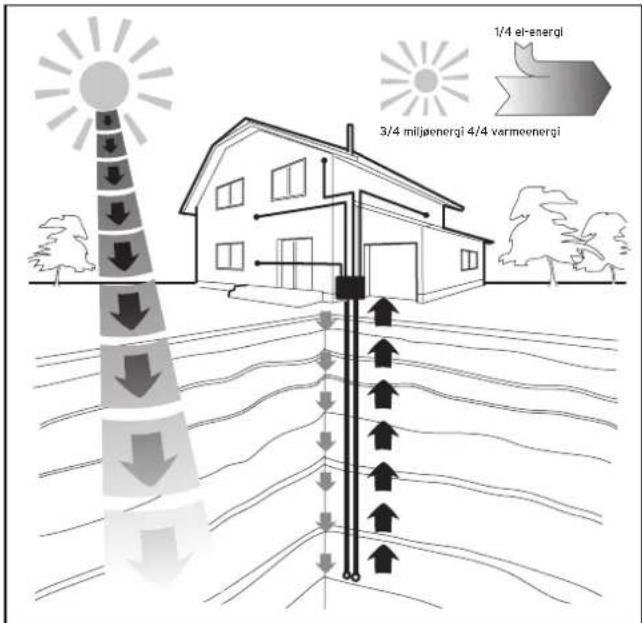

Fig. 4.1 Udnyttelse af varmekilden Jordvarme
Systemet består af adskilte kredsløb, som er koblet sammem ved hjælp af varmevekslere. Disse kredsløb er følgende:
- Varmekildekredsløbet, som transporterer varmekildens energi til kølemiddelkredsløbet.
- Kølemiddelkredsløbet, som via fordampning, komprimering, kondensering og ekspansion afgiver varme til varmekredsvandets kredsløb.
- Varmekredsvandets kredsløb, som forsyner varmen og varmtvandsopvarmningen i varmtvandsbeholderen.
4.2 Kølemiddelkredsløbets funktion
Kølemiddelkredsløbet er forbundet med jordvarmekilden via fordamperen (1) og optager kildens varmeenergi.
Derved ændres kølemidlets aggregattilstand, det for-damper. Kølemiddelkredsløbet er via kondensatoren (3) forbundet med varmesystemet, som det afgiver varmen til. Derved bliver kølemidlet igen flydende, det kondenserer.
Da varmeenergi kun kan overgå fra et legeme med højere temperatur til et legeme med lavere temperatur, skal kølemidlet i fordamperen have en lavere temperatur end jordvarmekilde. Derimod skal kølemidlets temperatur i kondensatoren være højere end varmeanlægsvandets temperatur, for at det kan afgive varmen dér.
I kølemiddelkredsløbet frembringes de forskellige temperaturer via en kompressor (2) og en ekspansionsventil (4), som befinder sig mellem fordamperen (1) og kondensatoren. Det dampformede kølemiddel strømmer fra fordamperen (1) ind i kompressoren og komprimeres dér. Derved stiger kølemiddeldampens tryk og temperatur kraftigt. Efter denne proces strømmer det gennem kondensatoren, hvor det afgiver sin varme til varmeanlægsvandet via kondensering. Som væske strømmer det til ekspansionsventilen, hvor det afspændes betydeligt, hvorved det taber meget tryk og temperatur. Denne temperatur er nu lavere end temperaturen i den brine eller det vand, der strømmer gennem fordamperen (1). Derved kan kølemidlet optage ny varme i fordamperen (1) og fordamper igen og strømmer til kompressoren. Kredsløbet starter forfra.
Hvis der er behov for det, kan den ekstra elopvarmning tilkobles ved hjælp af den integrerede regulering.
For at forhindre, at der opstår kondensvand indvendigt i varmepumpen, er varmekildekredsløbets og kølemiddelkredsløbets ledninger kuldeisoleret. Hvis der alligevel dannes kondensvand, samles det i en kondensvandsbeholder (se fig. 4.5) og ledes ned under varmepumpen. Der kan altså forekomme dråbedannelse under varmepumpen.
geoTHERM exclusiv varmepumpeudførelserne fra Vaillant er udstyret med en ekstra kølefunktion for at sørge for et behageligt køligt rumklima i Deres opholdsrum i sommerdrift, ved høje udetemperaturer. Til det formål er yderligere komponenter i varmepumpehydraulikken nødvendige. En ekstra mellemvarmeveksler, en yderligere blandeventil og en ekstra skifteventil.
Til Vaillant varmepumperne med kølefunktion anvendes princippet „passiv“ køling, hvor der uden kompressor-drift og dermed uden drift af kølekredsen transporteres varme fra rummene og ned i jorden, f.eks. via en gulvopvarmning. Det varmeanlægsvand, som i fremløbet er koldere end rumtemperaturen, optager varme fra rummene og transporteres via varmekredspumpen til mellemvarmeveksleren. Brinepumpen transporterer også den koldere brine fra jorden til varmeveksleren, som fungerer efter modstrømsprincippet. På den måde afgiver det varmere varmeanlægsreturløb varme til det koldere brinekredsløb, så brinen opvarmes nogle grader og ledes ned i jorden igen. Det afkølede varmeanlægsfremløb cirkulerer igen gennem gulvopvarmningens kredsløb, hvor vandet igen kan optage varme fra omgivelserne. Kredsløbet starter forfra.
Varmepumpen giver mulighed for at udelade bestemte varmekredse (f.eks. badeværelse) fra kølefunktionen i forbindelse med installationen ved at montere såkaldte afspærringsventiler, som aktiveres af varmepumpen. Få informationer af vvs-installatøren.
4.3 Automatiske ekstrafunktioner
Frostsikring
Reguleringen er udstyret med en frostsikringsfunktion. Denne funktion sikrer, at varmeanlægget er frostsikret i alle driftsmåder.
Når udetemperaturen falder til under en værdi på +3 °C, fastsættes den indstillede sænkningstemperatur automatisk for hver varmekreds.
Beholderfrostsikring
Denne funktion starter automatisk, hvis beholderens faktiske temperatur falder til under 10 °C. Varmtvandsbeholderen opvarmes så til 15 °C. Denne funktion er også, uafhængig af tidsprogrammer, aktiv i driftsmåderne „Fra“ og „Auto“.
Kontrol af de eksterne følere
De nødvendige følere er fastlagt af den hydrauliske grundkobling, der er angivet i forbindelse med den første idrifttagning. Varmepumpen kontrollerer hele tiden automatisk, om alle følere er installerede og funktionsdygtige.
Sikring mod mangel på varmekredsvand
En analog trykføler overvåger en evt. mangel på vand og kobler varmepumpen fra, hvis vandtrykket er lavere end et manometertryk på 0,5 bar. Trykføleren kobler varmepumpen til igen, når vandtrykket ligger over et manometertryk på 0,7 bar.
Brinemangelsikring
En analog trykføler overvåger en evt. brinemangel og kobler varmepumpen fra, hvis brinetrykket er lavere end et manometertryk på 0,5 bar. Trykføleren kobler varmepumpen til igen, när brinetrykket ligger over et manometertryk på 0,7 bar.
Hvis den fremløbstemperatur for varmeanlægget, der måles i gulvvarmekredsen med føleren VF2, kontinuerligt overskrider 50 °C i mere end to minutter, kobler varmepumpen fra. Når varmeanlæggets fremløbstemperatur igen falder til under 50 °C, kobler varmepumpen automatisk til igen.
Registrering af vandovertryk
Hvis det målte vandtryk i varmekredsløbet er større end 2,9 bar, ses en fejlmelding på reguleringen (der kobles ikke automatisk fra). Fejlmeldingen forsvinder, når trykket er faldet til under 2,7 bar.
Pumpeblokeringsbeskyttelse
Pumper, der ikke har været i drift i 24 timer, tilkobles dagligt en efter en i ca. 20 sek. På den måde forhindres det, at varmeanlægs-, cirkulations- eller brinepumpen sætter sig fast.
Faseovervågning
Rækkefølgen og tilstedeværelsen af faserne (højredrejefelt) i strømforsyningen på 400 V kontrolleres kontinuerligt ved første idrifttagning og under driften. Hvis rækkefølgen ikke er korrekt, eller hvis en fase svigter, sker der en fejlfrakobling af varmepumpen for at undgå beskadigelse af kompressoren. Fejlen vises på displayet.
Kølefunktion
Køling af opholdsrummene i sommerdrift.
4.4 Opbygning af varmepumpen
I varmepumpen geoTHERM exclusiv er der integreret en varmtvandsbeholder på 175 liter. Varmepumpen kan leveres i de nedenfor angivne typer. Forskellen på varmepumpetyperne er først og fremmest de forskellige ydelser.
| Typebetegnelse Varmeydelse (kW) | |
| Brine-vand-varmepumper | (S0/W35) |
| VWS 63/2 5,9 | |
| VWS 83/2 8,0 | |
| VWS 103/2 10,4 |
Tab. 4.1 VWS-typeoversigt
Fig. 4.3 VWS set forfra
Forklaring til fig. 4.3
1 Mærkat med varmepumpens typebetegnelse
2 Betjeningskonsol
Fig. 4.4 VWS set bagfra
Forklaring til fig. 4.4
1 Varmtvandstilslutning varmtvandsbeholder
2 Koldtvandstilslutning varmtvandsbeholder
3 Varmekilde til varmepumpe
4 Varmekilde fra varmepumpe
5 Varmeanlæggets returløb
6 Varmeanlæggets fremløb
7 Grebsfordybning
8 Grebsfordybning / ledningsgennemføring el-tilslutning
9 Udluftning varmeanlæggets fremløb til varmtvandsbeholderen
5 Betjening
5.1 Introduktion til og betjening af reguleringen
Hele programmeringen af varmepumpen foretages med de to indstillingsknapper (☐ og ☐ på reguleringen.
Parametrene vælges med indstillingsknappen (ved at trykke) og ændres (ved at dreje). Med indstillingsknappen (vælges menuen (ved at dreje), og specialfunktionerne aktiveres (ved at trykke).
Fig. 5.1 Betjening af reguleringen
5.2 Betjeningselementer på brugerniveauet
- Drej på indstillingsknappen ☐ for at vælge menu, f.eks. fra menu 3 til 4.
- Tryk på indstillingsknappen Efor at vælge en anden parameter, f.eks. fra linje 1 Sprog til linje 2 Dato.
- Drej på indstillingsknappen Efor at ændre parameteren, f.eks. varmekurve fra 0,3 til 0,5.
I forbindelse med idriftsættelsen har vvs-installatøren sat alle driftsparametre på forindstillede værdier, så varmepumpen kan arbejde optimalt. De kan dog efterfølgende indstille og tilpasse driftsmåderne og funktionerne individuelt.
5.3.1 Energibalanceregulering
For at opnå en økonomisk og fejlfri drift af en varmepumpe er det vigtigt at styre kompressorens start. Kompressoren starter på det tidspunkt, hvor belastningen er størst. Ved hjælp af energibalancereguleringen kan antallet af gange, varmepumpen starter, minimeres uden at give afkald på et behageligt indeklima.
Ligesom ved andre vejrkompenserende reguleringer registreres udetemperaturen, og reguleringen bestemmer på den baggrund den nominelle fremløbstemperatur ved hjælp af en varmekurve. Energiebalanceberegningen sker på baggrund af denne nominelle fremløbstemperatur og den faktiske fremløbstemperatur, idet differencen mellem disse måles og opdateres hvert minut:
1 gradminut [°min] = 1 K temperaturdifference i løbet af 1 minut
Ved et bestemt varmeunderskud (kan frit vælges i reguleringen) starter varmepumpen og kobler først fra igen, når den tilførte varmemængde er lig med varmeunderskuddet.
Jo større den indstillede negative talværdi er, jo større er de intervaller, hvor kompressoren kører eller står stille.
Kontakt Deres vvs-installatør for at få en optimal indstilling af energibalancereguleringen.
5.3.2 Reset til fabriksindstillinger
- Tryk samtidig på indstillingsknappen ☐ og ☐ grundvisningen (grafikdisplay) i 5 sek.
Derefter kan De vælge, om kun tidsprogrammer eller alt skal resettes til fabriksindstillingerne.
5.3.3 Børnesikring
Reguleringens betjeningspanel kan sikres mod utilsigtet fejlbetjening (f.eks. af børn). Så længe børnesikringen er aktiv, kan De ganske vist se alle menuer og indstillinger, men De kan ikke foretage ændringer. Børnesikringen kan deaktiveres midlertidigt (hvis en værdi skal ændres) eller permanent.
Hvis børnesikringen deaktiveres midlertidigt, tilkobles den automatisk igen efter 15 minutter. Fra fabrikken er den deaktiveret.
Midlertidig deaktiviering af børnesikringen:
• Vælg den ønskede parameter.
Cursoren til ændring af værdien er ikke synlig, da børnesikringen endnu er aktiv.
- Tryk på den venstre indstillingsknap ☐.
Der vises et spørgsmål: „Børnesikring? >JA“.
- Drej på den venstre indstillingsknap ☐, så der vises et „NEJ“.
Nu kan den ønskede parameter ændres.
Den permanente (de-)aktivering af børnesikringen kan kun foretages på kodeniveau (vvs-installatørens niveau).
5.3.4 Reguleringsstruktur
I funktionsdiagrammet i kap. 5.4 ses en oversigt over alle reguleringens displays. De enkelt displays beskrives i de efterfølgende afsnit.
Bemærk!
Betjeningen af reguleringen er opdelt i to niveauer:
- Brugerniveau -> for brugeren
- Kodeniveau -> for vvs-installatøren
Kodeniveauet (menu C1 til C17) er forbeholdt vvs-installatøren og sikret mod utilsigtet indstilling med en kodeindtastning.
Hvis der ikke indtastes nogen kode, dvs. kodeniveauet frigives ikke, kan de efterfølgende parametre ganske vist vises i de enkelte menuer, men værdierne kan ikke ændres.
Nogle specialfunktioner, som f.eks. sparefunktionen, kan fortsat vises og vælges. Tryk på indstillingsknappen én, to, tre eller fire gange ud fra grunddisplayet.
Som grundvisning ses et grafikdisplay. Den er udgangspunktet for alle eksisterende displays. Hvis De ikke trykker eller drejer på en indstillingsknap i længere tid, mens De indstiller værdier, fremkommer denne visning igen automatisk.
5.3.5 Indstilling af energisparefunktioner
I kap. 5.5 beskrives der også indstillinger af varmepumpen, der fører til en reducering af Deres energiudgifter. Det opnås ved at indstille varmepumpens vejrkompense-rende energibalanceregulering optimalt.
Dette symbol henviser til disse energiesparetips.
5.4 Funktionsdiagram
Fig. 5.2 Displays på brugerniveau
5.5 Displays på brugerniveauet
Nedenfor beskrives og forklares de enkelte displays på betjeningskonsollen.
| Vist display Beskrivelse | |
Grundvisning varmedrift10°C 9°C 10kw 30°C | Grafikvisning (grunddisplay)I denne visning kan systemets aktuelle tilstand aflæses. Den vises altid, hvis De under visningen af et andet display ikke har trykket eller drejet på en indstillings-knap i længere tid.Udetemperatur (her 10 °C).Varmekildetemperatur til varmepumpen (her 9 °C).Pilens sværtningsgrad afhænger af den aktulle udbyttemængde, dvs. det vises skønsmæssigt, hvor meget varme der aktuelt tages fra varmekilden.Hvis kompressoren eller den ekstra elopvarmning er koblet til, vises en udfyldt pil.Symbolet viser, at varmtvandsbeholderen opvarmes, eller at varmepumpen er i beredskab. Desuden vises temperaturen i varmtvandsbeholderen.Varmepumpen er i varmedrift. Desuden vises varmean-læggets fremløbstemperatur.Statusvisning i køledrift.Desuden vises varmeanlæggets fremløbstemperatur (køledrift).til venstre og højre blinker, når kompressoren er koblet til, og der derved tages energi fra miljøet, som tilføres varmesystemet.til højre blinker, når der tilføres energi til varmesystemet (f.eks. kun via den ekstra elopvarmning). |
Grundvisning køledrift30°C 9°C 0kw 20°C | |
 | |
 | EnergiudbyttedisplayViser for hver af de 12 måneder i det aktuelle år den energi, der er udvundet fra miljøet (sorte bjælker). De hvide bjælker står for årets kommende måneder.Bjælkernes højde svarer til månedens udbytte i det forgangne år (sammenligning mulig). Ved første idriftsættelse er bjælkernes højde for alle måneder lig nul, da der endnu ikke foreligger informationer.Skalaen (i eksemplet 4000 kWh) tilpasser sig automatisk til den højeste måneds-værdi.Foroven til højre kan den samlede sum aflæses (her 13628 kWh). |
| On 16.02.05 9:35Status VarmedriftFremløbstemp. aktuel 28 °CVarmeanlægstryk 1,2 barVarmekilde tryk 1,4 bar | Dag, dato klokkeslæt og udetemperatur vises.Desuden vises varmepumpens aktuelle driftstilstand:- Beredskab (der foreligger ikke noget varmekrav).- Varmedrift.- Varmtvandsopvarmning.- Forsyningselskabsspærretid (strømforsyningen til kompressoren eller den ekstra elopvarmning er spærret af forsyningsnetudbyderen).Derudover vises fremløbstemperaturen, varmeanlægstrykket og varmekildetrykket. |
Tab. 5.1 Parametre, der kan indstilles på brugerniveauet
| Vist display Beskrivelse Fabriksindstilling | |||
On 16.02.05 9:35Rumtemperatur 21VK 2 > opvarmn.  Beholder Auto | I oversigtsvisningen vises den aktuelle dag, datoen, klokke- stættet og udetemperaturen. Når fjernbetjeningsenheden VR 90 bruges, og rumstyringen er aktiveret, vises den aktuelle rumtemperatur også under udetemperaturen (her vist med grå skrift). Derudover vises flere informationer som f.eks. den aktuelle driftsmåde og den ønskede rumværdi, der er tildelt varmekredsen. Når driftsmåden indstilles, gives der besked til reguleringen om, under hvilke betingelser den tildelte varme- kreds eller varmtvandskreds skal reguleres.Bemærk:Afhængigt af anlægskonfigurationen vises ekstra varmekredse.varmedrift, rænkning, fraDriftsmåderne opvarmning, sænkning, auto, eco og fra er til rådighed for varmekredse:Auto:Varmekredsens drift skifter mellem driftsmåderne opvarmning og sænkning i henhold til et fastsat tidsprogram.Eco:Varmekredsens drift skifter mellem driftsmåderne op- varmning fra i henhold til et fastsat tidsprogram.Derved frakobles varmekredsen i sænkningstiden, såfremt frostsikringsfunktionen (afhængig af udetemperaturen) ikke er aktiveret.Opvarmning:Varmekredsen drives med den nominelle dag- rumtemperatur rafhængigt af et fastsat tidsprogram.Sænkning:Varmekredsen indstilles på sæknings- temperaturen uafhængigt af et fastsat tidsprogram.Fra:Varmekredsen er frakoblet, hvis frostsikringsfunktionen (afhængig af udetemperaturen) ikke er aktiveret. | VK2: Auto 20 °C Beholder: Auto | |
| Vist display Beskrivelse FabriksIndstilling | |||
| Fortsættelse af „oversigtsvlsning”On 16.02.05 9:35Rumtemperatur 21VK 2 > opvarmn. 22 °CBeholder Auto> vælg driftsmåde | Driftsmåderne auto, til, og fra er til rådighed for den tilsluttede varmtvandsbeholder og cirkulationskredsen.Auto:I henhold til et fastsat tidsprogram meddeles beholder-opvarmning og frigivelse til cirkulationspumpen: beholder-opvarmning frigivet, beholderopvarmning ikke frigivet.Til: Beholderopvarmningen er frigivet konstant. Dvs. at beholderen efteropvarmes straks, når der er behov for det, og at cirkulationspumpen er i drift konstantFra: Beholderen opvarmes ikke, og cirkulationspumpen er ude af drift. Kun hvis beholdertemperaturen kommer ned under 10 °C, efteropvarmes beholderen til 15 °C som frostsikring.En anden parameter, der kan indstilles, er den nominelle rumværdi, der ligeledes kan indstilles separat for hver varmekreds. Den nominelle rumværdi tages med i beregning af varmekur-ven. Hvis De ønsker at forøge den nominelle rumværdi, skal De forskyde den indstillede varmekurve parallelt på en 45°-akse og tilsvarende den fremløbstemperatur, som reguleringen skal regulere. Sammenhængen mellem den nominelle rumværdi og varmekurven fremgår af nedenstående skitse.Bemærk: Vælg en nominal rumværdi, der kun lige er så høj, at temperaturen er behagelig for Dem (f.eks. 20 °C). Hver grad over den indstillede værdi betyder et forøget energiforbrug på ca. 6 % om året.Fremlebstemperatur i °C 4.0 3.5 3.0 2.5 2.080707060504022 1015 10 5 0 -5 -10 -15 -20Udetemperatur i °Cnominellirumværdi15 | VK2: Auto 20 °C Beholder: Auto | |
| Vist display Beskrivelse Fabriksindstilling | |||
| GrunddataSprogDatoUgedagKlokslæt> Vælg sprog | 1> DK tyskOn09:35 | På displayet „Grunddata“ kan De indstille displaysproget, den aktuelle dato, ugedagen og, hvis DCF-modtagelse ikke er mulig, det aktuelle klokkeslæt for reguleringen. Når regulerin-gen modtager DCF-signalet, blinker prikkerne mellem time- og minutvisningen.Disse indstillinger virker på alle tilsluttede systemkomponenter. | Sprog: DE |
| VK2Tidsprogram> Ma1 00:00 24:002 : :3 : : | I menuen „VK2-tidsprogrammer“ kan opvarmningsfaserne for hver varmekreds indstilles.Pr. dag eller pr. blok kan der gemmes op til tre opvarmningsfa-ser. Reguleringen foregår i henhold til den indstillede varmekurve og den indstillede nominelle rumværdi. Afhængigt af priskontrakten med forsyningsnetudbyderen eller bygningens konstruktion kan sænkningstider undlades. Forsyningsnetudbydere tilbyder egne, lavere strømpriser til varmepumper. ∅konomisk set kan det være fornuftigt at udnytte den billigere natstrøm.I forbindelse med lavenergihuse (standard i Tyskland siden d. 1. februar 2002 Energiespareforordning) kan en sænkning af rumtemperaturen undlades pga. husets lave varmetab.Den ønskede sænkningstemperatur skal indstilles i menu 5. | Ma. - sø.kl. 0:00 - 24:00 | |
| VarmtvandTidsprogram> Ma1 06:00 22:002 : :3 : : | I menuen „Varmtvandstidsprogrammer“ kan De indstille, på hvilke tidspunkter varmtvandsbeholderen opvarmes.Pr. dag eller pr. blok kan der gemmes op til tre tider.[IMAGE]Varmtvandsforsyningen bør kun være aktiv på tidspunkter, hvor der rent faktisk tappes varmt vand. Indstil disse tidsprogrammer til Deres egne minimale krav.For udearbejdende kan for eksempel et tidsvindue fra kl. 6.00 til 8.00 og et tidsvindue fra kl. 17.00 til 23.00 minimere energiforbruget til varmtvandsopvarmningen. | Ma. - fr.kl. 6:00 - 22:00Lø.kl. 7:30 - 23:30Sø.kl. 7:30 - 22:00 | |
Tab. 5.1 Parametre, der kan indstilles på brugerniveauet (fortsat)
Tab. 5.1 Parametre, der kan indstilles på brugerniveauet (fortsat)
Tab. 5.1 Parametre, der kan indstilles på brugerniveauet (fortsat)
| Vist display Beskrivelse Fabriksindstilling | ||
| Cirkulationspumpe Tidsprogram> Ma12 : :3 : :> Vælg ugedag/blok | I menuen „Tidsprogrammer cirkulationspumpe“ kan cirkulationspumpens driftstider indstilles.Pr. dag eller pr. blok kan der gemmes op til tre tider. Tidsprogrammet „Cirkulationspumpe“ bør svare til tidsprogrammet „Varmt vand“, tidsvinduerne kan evt. vælges endnu kortere.Hvis den ønskede varmtvandstemperatur opnås hurtigt nok,uden at cirkulationspumpen er koblet til, kan cirkulationspumpen i givet fald deaktiveres.Desuden kan cirkulationspumpen aktiveres i en kort periode via elektroniske følerkontakter, som er installeret i umiddelbar nærhed af tappestederne og tilsluttet til varmepumpen (samme princip som belysning i opgang). Cirkulationspumpens driftstider kan således tilpasses optimalt til det reelle behov.Kontakt i den forbindelse Deres vvs-installatør. | Ma. - fr.kl. 6:00 - 22:00Lø.kl. 7:30 - 23:30Sø.kl. 7:30 - 22:00 |
| Ferieprogrammering til samlet systemTidsrum:1 >06.01.05 08.01.052 14.01.05 30.01.05Beregnet temp. 12 °C> Indstil startsdag | Til reguleringen og alle systemkomponenter, som er tilsluttet til den, er det muligt at programmere to ferietidsrum med da-toangivelse. Desuden kan den ønskede sænkningstemperatur indstilles her, dvs. uafhængigt af det fastsatte tidsprogram.Efter ferietiden springer reguleringen automatisk tilbage til den tidligere valgte driftsmåde. Det er kun muligt at aktivere ferienprogrammet i driftsmåderne auto og eco.Tilsluttede beholderopvarmningsskredse og cirkulationspumpekredse skifter under ferietidsprogrammet automatisk til driftsmåden FRA.Længere fraværsperioder kan indstilles på displayet Ferieprogrammering. I dette tidsrum bør den nominelle temperatur vælges så lav som muligt.Varmtvandsopvarmningen er ikke i drift i dette tidsrum. | Tidsrum 1:01.01.2003 -01.01.2003Tidsrum 2:01.01.2003 -01.01.2003Nominel temperatur 15 °C |
| VK2ParameterSænkningstemperatur >15 °CVarmekurve> Vælg beregnet rumtemp. | I menuen „VK2-parametre“ kan sænkningstemperaturen og varmekurven indstilles.Sænkningstemperaturen er den temperatur, som varmen reguleres til i sænkningstiden. Den kan indstilles separat for hver Oæmekreds.Varmekurven viser forholdet mellem udetemperaturen og den nominelle fremløbstemperatur. Indstillingen foretages separat for hver varmekreds.Valget af den rigtige varmekurve er stor betydning for anlæggets økonomi og komfort. En for høj varmekurve betyder for høje temperaturer i systemet, hvilket giver et højere energiforbrug. Hvis varmekurven er valgt for lav, opnås det ønskede temperaturniveau evt. først efter lang tid eller slet ikke.  Varmekurven bør tilpasses til varmesystemet og bygningens beskaffenhed.Til gulvopvarmning skal der anvendes varmekurver < 0,4.Radiatorer skal dimensioneres således, at de ved laveste udetemperatur kan klare sig med en maks. fremløbstemperatur på 50 °C. Det svarer til varmekurver < 0,7 (se illustrationen af varmekurver ovenfor). | Sænkningstemperatur 15 °CVarmekurve 0,3 |
| Varmtvand ParameterMaks. vv-temp. >60 °CMins. vv-temp44 °CAktuel beholdertemp. 51 °C> Vælg beregnet temperatur | Den maksimale varmtvandstemperatur angiver, hvilken temperatur varmtvandsbeholderen skal opvarmes op til.Den minimale varmtvandstemperatur angiver den grænseværdi, hvor varmtvandsbeholderen skal opvarmes, hvis temperaturen bliver lavere.Bemærk:Den maksimale varmtvandstemperatur vises kun, hvis den ekstra elopvarmning til varmt vand er frigivet. Uden ekstra elopvarmning begrænses det varme vands sluttemperatur af kølekredsens trykføler-reguleringsfrakobling og kan ikke indstilles! Beholdertemp.FAKT:Aktuel temperatur i varmtvandsbeholderen. Vi anbefaler varmtvandsopvarmning uden den ekstra el-opvarmning. Derved er den maksimale varmtvandstemperatur bestemt via højtryksfrakoblingen i varmepumpens kølemiddelkreds. Denne frakobling svarer til en maksimal varmtvandstemperatur på 58 °C. For at holde antallet af gange varmepumpen starter så lille som muligt bør der vælges en min. varmtvandstemperatur, der er så lav som muligt.Hver varmekreds i anlægget kan benævnes individuelt. Til det formål er der maks. 10 logstaver til rådighed pr. varmekreds.De valgte benævnelser overtages automatisk og vises i de enkelte displayvisninger.Afhængigt af anlægskonfigurationen ses navnene på flere varmekredse i displayet. | Min. varmtvandstemp. 44 °CVK 2 |
| Navn ændring | ||
| VK2: | ||
| > vælg | ||
| Kodeniveau7Kodenummer:> 0 0 0 0Standardkode:1 0 0 0> Indstil ciffer | For at komme til kodeniveauet (vvs-installatørens niveau) skal den pågældende kode indtastes.Tryk en gang på indstillingsknappen for at kunne læse indstillingsparametre uden indtastning af kode. Derefter kan alle parametre på kodeniveauet læses ved at dreje på indstillingsknappen men de kan ikke ændres. |
Tab. 5.1 Parametre, der kan indstilles på brugerniveauet (fortsat)
Tab. 5.1 Parametre, der kan indstilles på brugerniveauet (fortsat)
Tab. 5.1 Parametre, der kan indstilles på brugerniveauet (fortsat)
Det er muligt at vælge specialfunktionerne ud fra grundvisningen. Tryk på indstillingsknappen ☐
For at ændre parameteren skal indstillingsknappen drejes. Følgende specialfunktioner kan vælges:
- Sparefunktion: Tryk på indstillingsknappen 1 gang.
- Partyfunktion: Tryk på indstillingsknappen ⏰ 2 gange.
- Beholderopvarmning en enkelt gang: Tryk på indstillingsknappen 3 gange.
- Kølefunktion: Tryk på indstillingsknappen 4 gange.
NB!
Fare for at komme under dugpunktet og for dannelse af kondensvand!
Varmeanlæggets fremløbstemperatur må ikke indstilles for lavt i køledrift. Også med en fremløbstemperatur på 20 °C er der sikret en tilstrækkelig kølefunktion.
| Vist display Beskrivelse | |
| On 16.02.05 9:35Spare aktiverettil 16:30> vælg slut klokslæt | Sparefunktion: Den gør det muligt at sænke opvarmningsfaserne i et tidsrum, der kan indstilles.Indtast sparefunktionens sluttid i formatet hh:mm (timer:minutter).Med sparefunktionen kan sænkningstiden aktiveres i et tidsrum, der kan indstilles. Er De f.eks. væk hele dagen, kan rumtemperaturen let og hurtigt sænkes i det ønskede tidsrum. |
| On 16.02.05 9:35 2 °CParty aktiveret | Partyfunktion: Den gør det muligt at fortsætte opvarmnings- og varmtvandsperioderne ud over det næste udkoblingstidspunkt indtil den næste opvarmningsstart. Kun de varmekredse og varmtvandskredse, som er indstillet i driftsmåden „Auto“ eller „ECO“, er omfattet af partyfunktionen. |
| On 16.02.05 9:35 2 °CengangBeholderopvarmning aktiv. | Beholderopvarmning en enkelt gang: Denne funktion gør det muligt at opvarme varmtvandsbeholderen en enkelt gang uafhængigt af det aktuelle tidsprogram. |
| On 16.02.05 9:35Køling aktiv for> Indstil varighed | Hvis der trykkes fire gange på den højre drejeknap, vises kølefunktionsmenen „Indstilling af køledrift”.Køling 3Dage (0 til 99 dage) indstilles med den venstre drejeknap (drej mod højre). Bekræft den ønskede værdi med den højre drejeknap (tryk én gang).Hvis køledriften er aktiv, vises et iskrystalsymbol på grunddisplayet (statusvisning). |
| On 16.02.05 9:35Køling aktiv for> Indstil varighed | Hvis der trykkes to gange på den højre drejeknap, vises kølefunktionsmenen „Frakobling af køledrift”.Kølefunktionen kan kun deaktiveres, hvis den i forvejen er aktiveret.Drej den venstre drejeknap mod venstre, indtil „FRA“ vises på displayet. Bekræft indstillingen med den højre drejeknap ved at trykke én gang. |
For at aktivere en af funktionerne skal De bare vælge den. Kun i sparefunktionen er det desuden nødvendigt at indtaste det klokkeslæt, som sparefunktionen (regulering til sænkningstemperatur) skal gælde til. Grundvisningen vises enten, når funktionen ophører (tidspunktet er nået), eller hvis der trykkes på indstillingsknappen ①igen.
5.7 Idriftsættelse af varmepumpen
Varmepumpen er sat i drift, efter den blev installeret af vvs-installatøren.
En ny idriftstættelse er heller ikke nødvendig, hvis strømforsyningen til Deres varmepumpe svigter en enkelt gang (strømsvigt, defekt sikring, deaktiveret sikring). Varmepumpen geoTHERM exclusiv har en automatisk reset-funktion, dvs. at varmepumpen automatisk går tilbage til udgangstilstanden, hvis der ikke foreligger nogen fejl på selve varmepumpen (det fremgår af kap. 5.10, hvordan De skal reagere i tilfælde af fejl).
5.8 Ud-af-drifttagning af varmepumpen
Varmepumpen kan kun frakobles via betjeningskonsollen ved at deaktivere varme og varmtvandsopvarmning i de pågældende menuer (se kap. 5.4, displays på brugerniveau).
Bemærk!
Hvis det skulle blive nødvendigt at afbryde strømmen til varmpepumpeanlægget helt, så skal sikringen til varmeanlægget afbrydes.
5.9 Inspektion
En forudsætning for en konstant driftssikkerhed, pålidelighed og lang levetid er en årlig inspektion/vedligeholdelse af udstyret, som skal foretages af en vvs-installatør.
Fare!
Hvis inspektioner/vedligeholdelser ikke gennemføres, kan det medføre skader på materialer og personer. Lad altid en autoriseret vvs-installatør udføre inspektion, vedligeholdelse og reparationer.
For at sikre alle Vaillant udstyrets funktioner på længere sigt og for ikke at ændre den godkendte serietilstand må der kun anvendes originale Vaillant reservedele til vedligeholdelses- og istandsættelsesarbejder!
De aktuelle reservedelskataloger indeholder en samlet oversigt over evt. nødvendige reservedele.
De kan få informationer hos alle Vaillant fabrikskundeservicesteder.
5.10 Afhjælpning af fejl og diagnose
5.10.1 Fejlmeldinger på reguleringen
Fejlmeldinger ses straks på displayet, når der opstår en fejl, og meldingerne skrives også i reguleringens fejlhukommelse, hvor vvs-installatøren senere kan kalde dem frem.
| FejludkoblingFasesvigt | Nr. 94 |
| Kontroller sikringSlet? | 7K>NEJ |
| VarmtvandsprioritetC/V prioritet NEJ | NEJ |
| >vælg |
Fig. 5.3 Fejimelding, vist direkte
Der findes seks forskellige fejltyper:
- Fejl på komponenter, der er tilsluttet via eBUS.
- Kun visning i fejlhukommelsen, ingen frakobling
- Midlertidige fejl
Varmepumpen forbliver i drift. Fejlen vises og forsvinder af sig selv, når fejlårsagen er fjernet. - Generelle fejl
Varmepumpen kobler fra og starter igen automatisk, när fejlårsagen er fjernet. - Fejlfrakobling
Varmepumpen kobler fra. Efter fjernelse af fejlårsagen kan den kun startes igen ved at resette fejlen. - Andre fejl
Bemærk!
Ikke alle nedenfor anførte fejl skal nødvendigvis afhjælpes af en vvs-installatør. Hvis de ikke er sikker på, om De selv kan fjerne fejlårsagen, eller hvis fejlen forekommer flere gange, skal De kontakte Deres vvs-installatør eller Vaillant fabrikskundeservice.
5.10.2 Reset af fejlmeldinger
Når fejlårsagen er fjernet, kan fejlmeldingen slettes ved at indstille parameteren „Reset?“, som vises på displayet (fig. 5.3), på „JA“ ved at dreje på den venstre indstillingsknap.
5.10.3 Aktivering af nøddrift
Afhængigt af fejltypen kan vvs-installatøren indstille varmepumpen til at fortsætte i nøddrift (via den integre-rede ekstra elopvarmning), indtil fejlårsagen er fjernet, enten til varmedrift (display „Varmeprioritet“), til varmt-vandsdrift (display „Varmtvandsprioritet“) eller til begge dele (display „Varmeprioritet/varmtvandsprioritet“). Se tabellerne nedenfor, spalten „Nøddrift“.
5.10.4 Generelle fejl
Varmepumpen kobler fra og starter igen automatisk, när fejlårsagen er fjernet.
| Fejlkode Fejltekst/beskrivelse Nøddrift | Mulig årsag Afhjæ | lption | ||
| 72 Fremløbstemperatur VK 2 for høj. | - | Varmekurve indstillet for højt. Indstil varmekurven lavere. | ||
| Fremløbsføler VF2 er defekt. Underet vvs-installatøren, og infomér om Deres iagttagelser. | ||||
Tab. 5.3 Generelle fejl
5.10.5 Andre fejl
| Tegn på fejl Mullg årsag Afhjælpning | ||
| Støj i varmekredsen. Urenheder i varmekredsen. Udluft varmekredsen. | ||
| Pumpe defekt. | ||
| Luft i varmekredsen. |
Tab. 5.4 Andre fejl
NB!
Fare for beskadigelse af varmepumpen! Underret omgående Deres vvs-installatør, hvis der vises fejlmeldinger på displayet på betjeningskonsolen, som ikke er anført i tabellerne 5.3 og 5.4. Forsøg ikke selv at afhjælpe fejlen.
Vaillant yder på styringen en garanti på to år regnet fra opstartsdatoen. I denne garantiperiode afhjælper Vaillant kundeservice gratis materiale- eller fabrikationsfejl på styringen.
For fejl, som ikke skyldes materiale- eller fabrikations-fejl, f.eks. på grund af en usagkyndig installation eller ureglementeret anvendelse, påtager Vaillant sig ikke noget ansvar.
Fabriksgarantien dækker kun, når installationen er udført af en vvs-installatør / el-installatør. Hvis der udføres service / reparation af andre end Vaillant kundeservice, bortfalder garantien, medmindre dette arbejde udføres af en vvs-installatør.
Fabriksgarantien bortfalder endvidere, hvis der er monteret dele i anlægget, som ikke er godkendt af Vaillant.
5.11.2 Kundeservice
Vaillant A/S
Drejergangen 3A
DK-2690 Karislunde
Telefon +45 4616 0200
Telefax +45 4616 0220
www.vaillant.dk
salg@vaillant.dk
6 Tillæg
6.1 Tekniske data
| Betegnelse Enhed VWS 63/2 VWS 83/2 VWS 103/2 | ||||
| Artikelnummer - 0010 | 002786 | 0010002787 | 0010002788 | |
| Højde uden tilslutninger | mm | 1800 | ||
| Bredde | mm | 600 | ||
| Dybde uden søjle | mm | 650 | ||
| Dybde med søjle | mm | 840 | ||
| Samlet vægt | ||||
| - med emballage | kg | 231 | 239 | 242 |
| - uden emballage | kg | 216 | 224 | 227 |
| - driftsklar | kg | 402 | 411 | 415 |
| Transportvægt | ||||
| - varmtvandsbeholdermodul | kg | 100 | 100 | 100 |
| - varmepumpemodul | kg | 106 | 114 | 117 |
| Nominel spænding | - | 3/N/PE 400 V 50 Hz | ||
| - varmekreds/kompressor | 1/N/PE 230 V 50 Hz | |||
| - styrekreds | 3/N/PE 400 V 50 Hz | |||
| - ekstra opvarmning | ||||
| Sikring, træg A 3 x 16 3 x 16 3 x 16 | ||||
| Startstrøm | ||||
| - uden startstrømsbegrænser | A | 26 | 40 | 46 |
| - med startstrømsbegrænser | A | <16 | <16 | <16 |
| Strømforbrug | ||||
| - min. for BOW35 dT5 | kW | 1,4 | 1,9 | 2,4 |
| - maks. for B5W55 | kW | 2,2 | 2,7 | 3,4 |
| - ekstra opvarmning | kW | 6 | 6 | 6 |
| Kapslingsklasse EN 60529 - IP 20 | ||||
| Hydraulisk tilslutning | ||||
| - varmeanlæggets frem- og returløb | mm | G 11/4", ∅ 28 | ||
| - varmekilde frem- og returløb | mm | G 11/4", ∅ 28 | ||
| - koldt/varmt vand | mm | R 3/4" | ||
| Integreret varmtvandsbeholder | ||||
| - indhold | I | 175 | ||
| - maks. driftstryk | MPa (bar) | 1 (10) | ||
| - maks. temperatur med varmepumpe | °C | 55 | ||
| - maks. temp. med varmepumpe og ekstra opvarmning | °C | 75 | ||
| Varmekildekreds (brinekreds) | ||||
| - brinetype | - | Ethyleneglykol 30 % | ||
| - maks. driftstryk | MPa (bar) | 0,3 (3) | ||
| - min. indgangstemperatur | °C | -10 | ||
| - maks. indgangstemperatur | °C | 20 | ||
| - nominel volumenstrøm dT 3K | I/h | 1431 | 1959 | 2484 |
| - resttransporthøjde dT 3K | mbar | 342 | 270 | 231 |
| - nominel volumenstrøm dT 4K | I/h | 1073 | 1469 | 1863 |
| - resttransporthøjde dT 4K | mbar | 437 | 392 | 406 |
| - strømforbug pumpe | W | 132 | 132 | 195 |
| Varmekreds | ||||
| - maks. driftstryk | MPa (bar) | 0,3 (3) | ||
| - min. fremløbstemperatur | °C | 25 | ||
| - maks. fremløbstemperatur | °C | 62 | ||
| - nominel volumenstrøm dT 5K | I/h | 1019 | 1373 | 1787 |
| - resttransporthøjde dT 5K | mbar | 395 | 325 | 403 |
| - nominel volumenstrøm dT 10K | I/h | 504 | 698 | 902 |
| - resttransporthøjde dT 10K | mbar | 492 | 460 | 572 |
| - strømforbug pumpe | W | 93 | 93 | 132 |
| Kølekreds | ||||
| - kølemiddeltype - | R 407 C | |||
| - mængde | kg | 1,9 | 2,2 | 2,05 |
| - antal omdrejninger EX-ventil | - | 7,50 | 7,75 | 5,00 |
| - tilladt driftstryk | MPa (bar) | 2,9 (29) | ||
| - kompressortype | - | Scroll | ||
| - olie | - | Ester | ||
| Ydelsesdata varmepumpe | - | - | - | - |
| - | - | - | - | |
| BOW35 dT5 | - | - | - | - |
| - varmeydelse | kW | 5,9 | 8,0 | 10,4 |
| - strømforbrug | kW | 1,4 | 1,9 | 2,4 |
| - effektfaktor/COP | - | 4,3 | 4,3 | 4,4 |
| BOW35 dT10 | - | - | ||
| - varmeydelse | kW | 5,9 | 8,1 | 10,5 |
| - strømforbrug | kW | 1,4 | 1,8 | 2,3 |
| - effektfaktor/COP | - | 4,3 | 4,5 | 4,6 |
| B5W55 | - | |||
| - varmeydelse | kW | 6,4 | 8,5 | 11 |
| - strømforbrug | kW | 2,2 | 2,7 | 3,4 |
| - effektfaktor/COP | - | 2,9 | 3,1 | 3,2 |
| Maksimal køleydelse passivUnder følgende betingelser: Varmean-læggets fremløb = 18 °CVarmeanlæggets returløb = 22 °C! | kW 3,8 5,0 6,2 | |||
| Lydeffekt | dbA | 45 | 46 | |
| Svarer til sikkerhedsbestemmelser - CE-mærke | Lavspændingsdirektiv 73/23/E∅FDirektiv om elektromagnetisk kompatibilitet 89/336/E∅FEN 60335ISO 5149 | |||
R 407 C er et klorfrit kølemiddel, som ikke påvirker ozonlaget.
Lad alligevel kun en autoriseret vvs-in- stallatør udføre servicearbejde i køle- kredsløbet.
6.2 Typeskilt
Fig. 6.1 Eksempel på et typeskilt
Symbolforklaringer til typeskiltet
| Dimensioneringsspændingkompressor | |
 | Dimensioneringsspænding pumper+ regulering |
 | Dimensioneringsspænding ekstraopvarmning |
 | Dimensioneringsydelse maks. |
 | Dimensioneringsydelse kompressor,pumper og regulering |
 | Dimensioneringsydelse ekstraopvarmning |
| Startstrøm uden startstrøms-begrænser | |
 | Startstrøm inkl. startstrøms-begrænser |
 | Indhold brugsvandsbeholder |
| Tilladt dimensioneringstryk | |
 | Kølemiddeltype |
| Påfyldningsmængde | |
| Tilladt dimensioneringstryk | |
| [55X] B0/W35 | Effektfaktor ved brinetemperatur0 °C og varmeanlægsfremløbstem-peratur 35 °C |
| [55X] B5/W55 | Effektfaktor ved brinetemperatur5 °C og varmeanlægsfremløbstem-peratur 55 °C |
 B0/W35 | Varmeydelse, termisk, ved brine-temperatur 0 °C og varmeanlægs-fremløbstemperatur 35 °C |
| Varmeydelse, termisk, ved brine-temperatur 5 °C og varmeanlægs-fremløbstemperatur 55 °C | |
 | CE-mærke |
 | VDE-/GS-mærke |
 | Læs betjenings- og installationsvej-ledningen! |
| Kapslingsklasse for fugt | |
 | Bortskaf korrekt efter endt brug(ikke husholdningsaffald). |
 | Serienummer (Serial Number) |
Tab. 6.2 Symbolforklaringer
Voor de gebruiker
Gebruiksaanwijzing
geoTHERM exclusiv
- Indholdsfortegnelse
- Generelt 3
- Henvisninger vedrørende denne vejledning .3
- Sikkerhedshenvisninger 4
- Beskrivelse af udstyr og funktion......9
- Betjening....13
- Typeskilt
- Henvisninger vedrørende denne vejledning
- Opbevaring af bilagene
- Anvendte symboler
- Sikkerhedshenvisninger
- Vejledningens gyldighed
- Fare!
- Kølemiddel
- Bemærk!
- NB!
- Forbud mod ændringer
- Anvendelse i overensstemmelse med formålet
- Krav til opstillingsstedet
- Kontrol af varmepumpens driftstilstand
- Varmeanlæggets påfyldningstryk
- Brinekredsløbets påfyldningsniveau og påfyldningstryk
- Dannelse af kondensvand
- Energisparetips
- Generelle energisparetips
- Muligheder for besparelser ved at bruge regu- leringen rigtigt
- Genbrug og bortskaffelse
- Varmepumpe
- Emballage
- Kølemiddel
- Beskrivelse af udstyr og funktion
- Kølemiddelkredsløbets funktion
- Automatiske ekstrafunktioner
- Frostsikring
- Beholderfrostsikring
- Kontrol af de eksterne følere
- Sikring mod mangel på varmekredsvand
- Brinemangelsikring
- Registrering af vandovertryk
- Pumpeblokeringsbeskyttelse
- Faseovervågning
- Kølefunktion
- Opbygning af varmepumpen
- Forklaring til fig. 4.3
- Forklaring til fig. 4.4
- Betjening
- Introduktion til og betjening af reguleringen
- Betjeningselementer på brugerniveauet
- Energibalanceregulering
- Reset til fabriksindstillinger
- Børnesikring
- Reguleringsstruktur
- Betjeningen af reguleringen er opdelt i to niveauer:
- Indstilling af energisparefunktioner
- Displays på brugerniveauet
- Idriftsættelse af varmepumpen
- Ud-af-drifttagning af varmepumpen
- Inspektion
- Afhjælpning af fejl og diagnose
- Fejlmeldinger på reguleringen
- Reset af fejlmeldinger
- Aktivering af nøddrift
- Generelle fejl
- Andre fejl
- Kundeservice
- Tillæg
- Tekniske data
- Typeskilt
- Symbolforklaringer til typeskiltet
Mærke : VAILLANT
Model : GeoTHERM exclusiv
Kategori : Centralvarme kedel
