BRUGSANVISNING 88-030 Biltema

Lettjustert og lettbrukt.

2. TEKNISKE DATA

Modellnavn: ..... D10-15L1

Eltilkobling: ..... 230 V AC, 50 Hz (10 A)

Volum: 100 l

Effekt: 2000 W

Denne manual skal betragtes som en del af produktet og skal altid opbevares sammen med dette. Opbevar manualen på et for brugeren lettilgængeligt sted, og sørg for, at den holdes i god stand. Læs manualen omhyggeligt igennem inden montering og brug. Kontroller og gør altid brug af den, hvis der opstår tvivl om produktets brug.

VIGTIGT:

Inden du installerer vandvarmeren, skal du kontrollere, at eludtaget, hvor du påtænker at tilslutte vandvarmeren, er korrekt jordet. Slut ledningens stik direkte til stikkontakten og undgå at benytte forlængerledning eller stikdåse. Husk, at en forkert installeret og anvendt vandvarmer kan forårsage såvel alvorlige personskader som tingsskader.

Helautomatisk funktion; automatisk • påfyldning af koldt vand og automatisk opvarmning.

Tredobbelt beskyttelsesanordninger; vand-• varmeren har blandt andet sikkerhedsventil mod overtryk, sikret mod tørkørsel og sikret mod overophedning.

Emaljeret, rustbeskyttet tank med var-• meelement af kobber, som giver lang levetid.

Varmerørene er konstruerede til at holde et • lavt termisk niveau; sikre og pålidelige med længere levetid som resultat.

Korrosionsbestandig og belægningsaf-• stødende. Tykt uretanlag i ét stykke; god varmeisolering, energieffektiv og strømbesparende.

Varmeregulering og termometer i god kvalitet; nøjagtig og pålidelig temperaturkontrol med justerbar vandtemperatur 30–75°C.

Arbejdstryk: .....7,5 bar

Vandtemp.: ..... 30–75 °C (maks. 85 °C)

Tilslutningsgevind: ... udv. R15 / 1/2"

Afstand mellem tilslutninger: .... 100 mm

Afstand mellem monteringshuller:

198 mm

Ved montering og opsætning skal du være omhyggelig med kun at anvende de medfølgende dele, som er tiltænkt din vandvarmer. Vandvarmeren bør ikke sættes op på væggen, før du har sikret dig, at beslagene sidder sikkert og solidt – hvis ikke, kan vandvarmeren løsne sig, beskadiges og oven i købet være årsag til alvorlige personskader. Når du skal afgøre, hvor beslagene skal sidde, skal du forvisse dig om, at der er mindst 20 cm luft på vandvarmerens højre side. Dette for at lette vedligeholdelse og eventuelle reparationer.

4.1. Installation

1. Vandvarmeren skal monteres på en stabil væg. Hvis væggen ikke kan bære den dobbelte vægt af en helt fyldt vandvarmer, skal der installeres ekstra støtte.

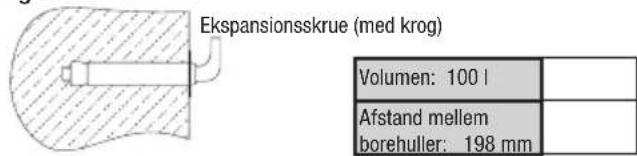

2. Når du har fundet et egnet sted til din vandvarmer, opmåles placeringen af monteringshullerne til ekspansionsskruerne med kroge. Bor to huller i væggen. Dybde og diameter skal være i overensstemmelse med de ekspansionsskruer, som følger med vandvarmeren. Sæt skruerne fast, så krogene peger opad. Spænd derefter møtrikkerne ordentligt fast og hæng vandvarmeren op (fig. 2).

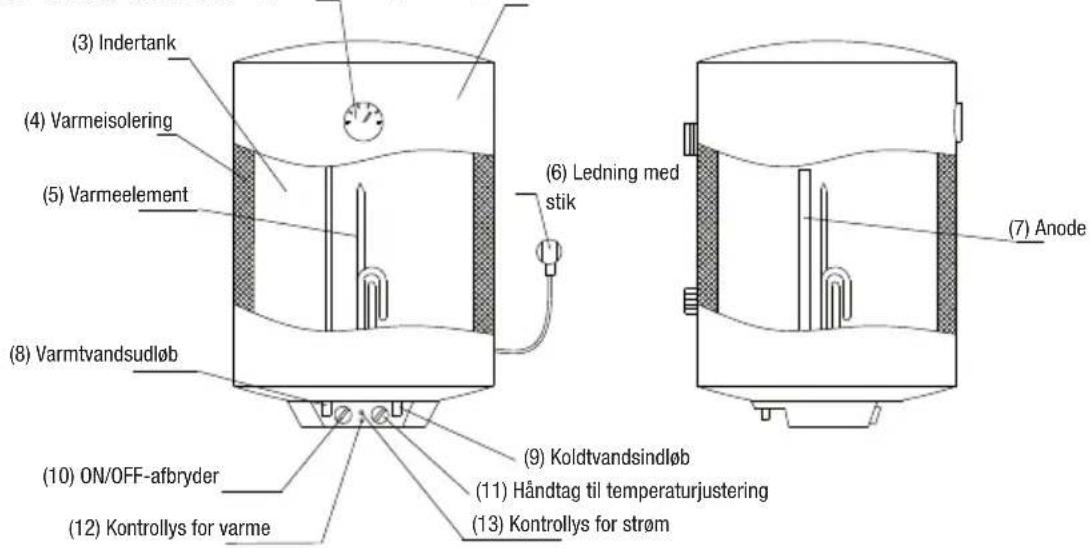

3. DELFORKLARING
   (1) Termometer (2) Yderkappe


fig. 2

1. Slut stikket til en jordet 230 V \~ 50 Hz (1-fas/10 A) stikkontakt. Stikkontakten skal placeres iht. gældende lov for elinstallationer (fig. 3). Slut aldrig vandvarmerens stik til stikkontakten, hvis tanken er tømt for vand.
2. Hvis badeværelset er for lille, kan vandvarmeren installeres i et andet rum, forudsat at placeringen er beskyttet mod direkte sollys og regn. For at undgå varmetab i røret, er det bedst at placere vandvarmeren så tæt på vandhanen som muligt.

4.2. Rørtislutning

1. Rördimensionen er R15 / 1/2".
2. Tilslutning af énvejs sikkerhedsventilen: slut den medfølgende sikkerhedsventil til koldtvandsindløbet på vandvarmeren. Sørg for, at sikkerhedsventilens overtryks/aftapningsrør peger nedad.
3. For at undgå lækage ved montering af rørene, skal de medfølgende gummipakninger monteres på enden af gevindene (fig. 3).
4. Hvis man ønsker at slutte vandvarmeren til flere udløb eller tilslutninger end ét, se fremgangsmåden på fig. 4 for, hvordan rørene bør tilsluttes.

5. ANVENDELSE

1. Åbn først én af udløbsventilerne ved vandvarmerens varmtvandsudløb. Åbn derefter indløbsventilen. Vandvarmeren bliver nu fyldt med vand. Når vandet begynder at løbe ud af udløbsventilen med normal hastighed, indikerer dette, at tanken er helt fyldt, og at udløbsventilen kan lukkes.
2. OBS: Læg mærke til, at indløbsventilen altid skal være åben ved normalt brug.
3. Slut stikket til stikkontakten. Når dette er gjort, vil begge kontrolpærer lyse.
4. Vandvarmeren regulerer automatisk temperaturen. Når vandtemperaturen inde i vandvarmeren har nået den indstillede temperatur (den er forudindstillet til 75°C), vil den automatisk slukkes og overgå til varmeisoleringsindstilling. Når vandtemperaturen synker til et vist niveau, vil vandvarmeren automatisk starte for at genoprette

temperaturen, så varmtvandstilførslen ikke afbrydes. Når vandvarmeren slukkes, vil kontrolpæren til varme slukkes.

6. sikkerHeDsForskriFter

1. Slut aldrig vandvarmerens stik til stikkontakten, hvis tanken er tömt for vand.
2. Stikkontakten skal være korrekt jordet. Nominalstrømmen i stikkontakten må ikke være lavere end 10 A. Såvel stikkontakt som stik skal holdes tørre for at undgå, at udstyret bliver strømførende. Kontroller regelmæssigt, at stikket har god kontakt med stikkontakten. Dette undersøges ved at slutte stikket til stikkontakten. Vent en halv time, sluk for vandvarmeren og tag stikket ud. Mærk forsigtigt på stikkets ben. Hvis be- nene føles varme ved berøring (over +50°C), flyttes stikket til en stikkontakt med gode kontaktflader. Dette for at undgå personskader, skader på stikket eller brandrisiko.
3. Stikkontakten, hvor vandvarmeren skal tilsluttes, skal være installeret iht. gældende lov for elinstallationer.
4. Væggen, som vandvarmeren skal monteres på, skal kunne bære den dobbelte vægt af en helt fyldt vandvarmer, uden at der på nogen måde sker skader. Hvis væggen ikke kan klare vægten, skal væggen forstærkes, eller der skal monteres en ekstra støtte.
5. Envejs sikkerhedsventilen, som følger med, skal monteres ved vandvarmerens koldt-vandsindløb (fig. 5).
6. Når du bruger vandvarmeren første gang efter rengøring eller vedligeholdelse, skal den være slukket, indtil tanken er helt fyldt med vand. Når du i disse tilfælde fylder vand på,

skal mindst én ventil være åben for at slippe luft ud. Ventilen kan lukkes, när vandvarmeren er helt fuld.

1. Under opvarmning kan der dryppe lidt vand fra overtryks/aftapningsrøret, som sidder på sikkerhedsventilen. Dette er dog helt normalt. Hvis der kommer en større mængde vand ud, kontaktes en autoriseret tekniker med henblik på reparation. Overtryks/aftapningsrøret må under ingen omstændigheder blokeres eller tapes til, da dette kan skade vandvarmeren og ligefrem medføre risiko for personskade.
2. Overtryks/aftapningsrørets åbning skal vende nedad.
3. Da vandtemperaturen inde i vandvarmerens tank kan nå op på +75°C, må man ikke udsætte kroppen for vandet, som kommer direkte fra vandvarmeren. Juster vandtemperaturen til et rimeligt niveau for ikke at risikere skoldning i alt for varmt vand.
4. For at tømme tanken for vand kan du enten lukke det ud gennem varmtvandsudløbet (skru udløbsrøret af niplen) eller gennem sikkerhedsventilen (skru niplen af sikkerhedsventilen og drej aftapningshåndtaget opad).
5. Hvis ledningen bliver beskadiget, skal den udskiftes med én fra producenten. Det samme gælder, hvis andre dele eller udstyr i vandvarmeren beskadiges. Kontakt autoriseret elektriker og anvend kun reservedele, som lagerføres hos forhandleren/producenten.

fig. 5

1. For at være sikker på, at vandvarmeren fungerer effektivt i lang tid, anbefaler vi, at du regelmæssigt renser indertanken og varmelegemet.

2. Derudover anbefaler vi, at anoden kontrolleres én gang hvert halve år. Når alt materiale på anoden er forsvundet, skal den udskiftes.

7. VeDLigeHoLDeLse

1. Kontroller regelmæssigt stik og stikkontakt for at være sikker på, at fladerne har god kontakt, at de ikke rører hinanden pga. overophedning, samt at de er godt jordede.

2. Hvis vandvarmeren ikke er i brug i længere tid, især i rum og udhuse, hvor temperaturen risikerer at synke til under 0°C, anbefaler vi, at tanken tømmes for at undgå frostsprængning. For instruktioner om, hvordan du tømmer tanken, se punkt 10 i forrige afsnit (Sikkerhedsforskrifter) i denne brugsanvisning.

3. FejLFinDing

FejL Årsag aFHjÆLPning
Kontrolpæren til varme lyser ikke.	Fejl på anordningen, som kontrollerer temperaturen.	Kontakt autoriseret elektriker for reparation.
Der kommer ikke vand ud af vandudløbet.	Vandtilførslen udefra er lukket.Vandtrykket er for lavt.Indløbsventilen på føderøret er lukket.	Vent på, at der lukkes op for vandet.Vent med at bruge vandvarmeren til trykket er øget.Åbn indløbsventilen.
Vandtemperaturen er for høj. Fejl på anordningen, som kontrollerer temperaturen.		Kontakt autoriseret elektriker for reparation.
Vandlækage. Tætningsproblemer ved rørsammenføringerne.		Kig på sammenføringerne.

9. kobLingsskema

(1) Temperaturbegrænser (2) Termostat (3) Afbryder


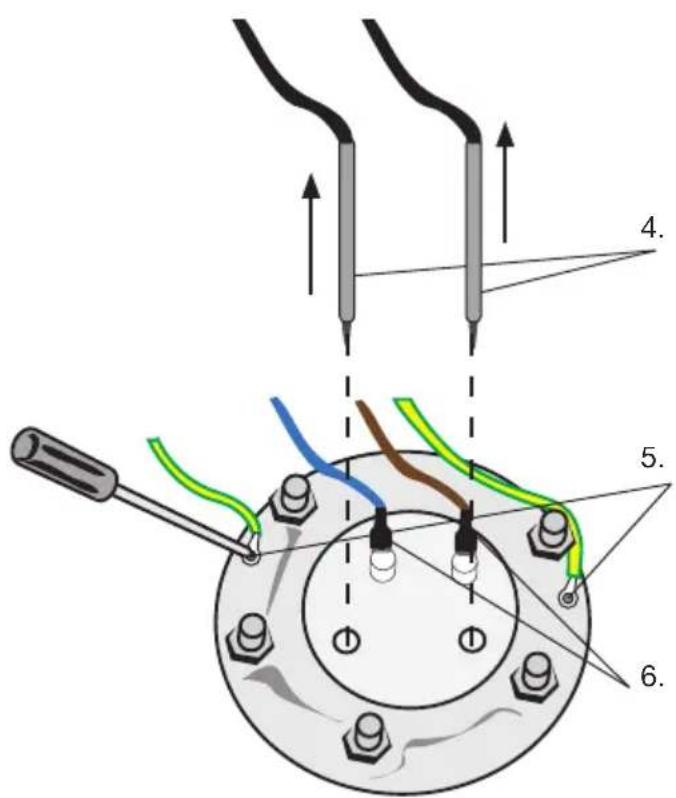

10. instruktion tiL anoDeskiFt

Skal udføres af en autoriseret elektriker.

1. Skru 2 skruer af på låget.
2. Fjern den røde og blå ring.
3. Åben låget.

1. Skru 6 skruer ud.

2. Fjern skiven.

3. Fjern termostaten og temperatursensoren.

4. Skru jordkontakterne af.

5. Fjern ledninger.

6. Tag element og anode ud.

7. Fjern anoden.
