BRUKSANVISNING 88-030 Biltema

Denne bruksanvisningen skal anses som en del av produktet, og de skal alltid oppbevares sammen. Oppbevar bruksanvisningen på et sted som er lett tilgjengelig for brukeren, og sørg for at den tas godt vare på. Les nøye gjennom hele bruksanvisningen før montering og start. Slå alltid opp i den dersom det skulle oppstå tvil om bruken av produktet.

VIKTIG:

Før du installerer varmtvannsberederen, kontroller strømuttaket du vil koble den til, og forsikre deg om at dette er korrekt jordet. Koble nett-kabelens støpsel rett til strømuttaket, og unngå bruk av skjøteledning eller skjøteboks. Husk på at en varmtvannsbereder som er feil installert og som brukes feil, kan forårsake så vel alvorlig personskade som materiell skade.

1. GENERELLE EGENSKAPER

Helautomatisk funksjon; automatisk påfyl-• ling av kaldtvann og automatisk oppvarming.

Tredoble beskyttelsesanordninger; • varmtvannsberederen har blant annet sikkerhetsventil mot overtrykk, vern mot tørrkjøring og vern mot overoppheting.

Emaljert, rustsikker tank med varmeelement av kobber for lang levetid.

Varmerørene er konstruert for å holde et • lavt termisk nivå; sikre og pålitelige, som gir lengre levetid.

Korrosjonsbestandig og beleggavvisende. • Tykt uretanlag i ett stykke; god varmeisolasjon, energieffektiv og strømbesparende.

Varmeregulering og termometer av god • kvalitet; nøyaktig og pålitelig temperaturkontroll med justerbar vanntemperatur 30–75 °C.

Arbeidstrykk: ..... 7,5 bar

Vanntemp.: 30–75 °C (maks. 85 °C)

Tilkoblingsgjenger: ... utv. R15 / 1/2"

Avstand mellom tilkoblinger: .... 100 mm

Avstand mellom opphengshull: 198 mm

Beskyttelsesgrad: ... IPX4

Isolasjonsklasse: .... I

Mål: 0 528 x 968 mm

Vekt: 30 kg

4. MONTERING

OBS!

Ved montering og oppsetting, vær nøye med å bruke kun de medfølgende delene beregnet for varmtvannsberederen. Berederen bør ikke settes opp på veggen før du har kontrollert at festene sitter sikkert og stødig – dersom dette ikke er tilfellet, kan varmtvannsberederen løsne, bli skadet og forårsake alvorlig personskade. Når du skal avgjøre hvor festene skal monteres, forsikre deg om at det er fri avstand på minst 20 cm på varmtvannsberederens høyre side. Dette gjør det lettere å utføre vedlikehold og eventuelle reparasjoner.

4.1. Installasjon

1. Varmtvannsberederen skal monteres på en stabil vegg. Dersom veggen ikke klarer å bære den doble vekten av en helt fylt varmtvannsbereder, må det installeres ekstra støtte.

2. Etter at du har funnet et egnet sted for å varmtvannsberederen, måler du opp hvor monteringshullene for de krokutstyrte ekspansjonsboltene skal være plassert. Bor to hull i veggen med dybde og diameter i samsvar med ekspansjonsboltene som

3. DELEBESKRIVELSE

følger med varmtvannsberederen. Fest skruene slik at krokene peker oppover, fest deretter mutrene ordentlig, og heng så opp varmtvannsberederen (fig. 2).

1. Koble støpselet til et jordet 230 V \~ 50 Hz (1-fase/10 A) strømuttak. Strømuttaket skal plasseres i samsvar med nasjonale regler for elinstallasjon (fig. 3). Koble aldri varmtvannsberederens støpsel til strømuttaket når tanken er tom for vann.
2. Om baderommet er for lite, kan varmtvannsberederen installeres i et annet rom, forutsatt at plasseringen er beskyttet mot direkte sollys og regn. Plasser varmtvannsberederen så nær vannkranen som mulig for å unngå varmetap fra rørene.

4.2. Rørtilkobling

1. Rørdimensjonen er R15 / 1/2".
2. For å koble sikkerhetsventilen av enveistype: koble den medfølgende sikkerhetsventilen til kaldtvannsinnløpet på varmtvannsberederen. Se til at sikkerhetsventilens overtrykks-/dreneringsrør peker nedover.
3. For at lekkasje ved montering av rør skal unngås, må de medfølgende gummipakningene monteres på enden av gjengene (fig. 3).

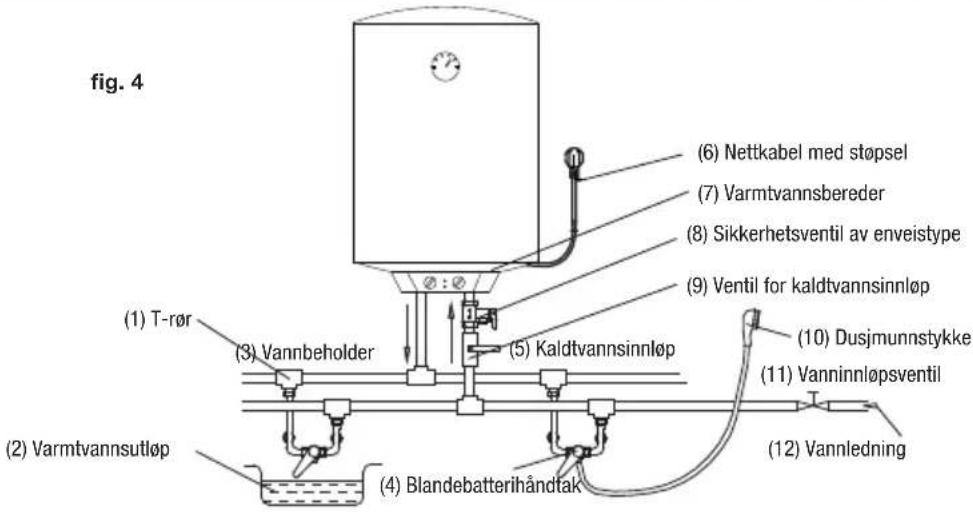

4. Dersom man ønsker å koble varmtvannsberederen til flere utløp eller tilkoblinger enn ett, se framgangsmåte i fig. 4 for hvordan rørene bør kobles.

5. bruk

1. Åpne først en av utløpsventilene ved berederens varmtvannsutløp, og åpne deretter innløpsventilen. Varmtvannsberederen skal nå begynne å fylles med vann. Når vann begynner å renne ut av utløpsventilen med normal strømning, indikerer dette at tanken er helt fylt, og at utløpsventilen kan stenges.
2. OBS! Ved normal bruk skal innløpsventilen alltid være stilt i åpen posisjon.
3. Koble støpselet til strømuttaket. Når du gjort dette, vil begge kontrollampene lyse.
4. Varmtvannsberederen regulerer automatisk temperaturen. Når vanntemperaturen i varmtvannsberederen har kommet opp i innstilt temperatur (forhåndsinnstilt på 75 °C), slås den automatisk av og går over til varmeisolasjonsmodus. Når vanntemperaturen synker til et bestemt nivå, starter varmtvannsberederen automatisk for å tilbakestille temperaturen, slik at varmtvannstilførselen ikke avbrytes. Når varmtvannsberederen slås av, slukkes kontrollampen for varme.

6. sikkerHetsForskriFter

1. Koble aldri varmtvannsberederens støpsel til strømuttaket når tanken er tom for vann.
2. Strømuttaket må være korrekt jordet. Merkestrømmen på stikkontakten må ikke være lavere enn 10 A. Både strømuttak og støpsel må holdes tørre for å unngå at utstyret blir strømførende. Undersøk jevnlig at støpselet har god kontakt med stikkontakten. Du undersøker dette ved å koble støpselet til stikkontakten. Vent en halv time, slå av varmtvannsberederen og trekk

ut støpselet. Kjenn forsiktig på støpselets to pinner. Dersom pinnene føles varme ved berøring (øver +50 °C), flytt støpselet til en stikkontakt med gode kontaktflater, dette for å unngå personskade, skade på støpsel eller risiko for brann.

1. Strømuttaket der varmtvannsberederen skal kobles, skal være plassert i samsvar med gjeldende nasjonale installasjonsregler.
2. Veggen som varmtvannsberederen skal monteres på, må kunne bære den doble vekten av en fylt varmtvannsbereder uten å bli skadet på noen som helst måte. Dersom veggen ikke klarer vekten, må den forsterkes eller en ekstra støtte monteres.
3. Sikkerhetsventilen av enveistype som medfølger, skal monteres ved maskinens kaldtvannsinnløp (fig. 5).
4. Når du bruker varmtvannsberederen for første gang etter rengjøring eller vedlikehold, skal den være avslått til tanken er helt fylt med vann. Når du ved disse tilfellene fyller på vann, må minst én ventil være åpen for å slippe ut luft. Ventilen kan stenges når varmtvannsberederen er helt fylt.
5. Under oppvarming kan det dryppe litt vann fra overtrykks-/dreneringsrøret som sitter på sikkerhetsventilen. Dette er helt normalt. Dersom det kommer en større mengde vann, kontakt en godkjent servicetekniker for reparasjon. Overtrykks-/dreneringsrøret må under ingen omstendigheter blokkeres eller tettes til, fordi dette kan skade varmtvannsberederen og også medføre risiko for personskade.
6. Overtrykks-/dreneringsrørets åpning må peke nedover.
7. Fordi vanntemperaturen i varmtvannsbere-

derens tank kan komme opp i +75 °C, må ikke vann som kommer rett fra varmtvannsberederen komme i kontakt med kroppen. Juster vanntemperaturen til et rimelig nivå for ikke å risikere å bli skåldet av altfor varmt vann.

1. For å tømme tanken for vann, kan du enten slippe det ut gjennom varmtvannsutløpet (skru av utløpsrøret fra nippelen) eller gjennom sikkerhetsventilen (skru av nippelen fra sikkerhetsventilen og vri dreneringshåndtaket oppover).
2. Om nettkabelen skulle bli skadet, må den erstattas med en ny kabel fra produsent. Det samme gjelder dersom andre deler eller utstyr på varmtvannsberederen blir skadet; kontakt godkjent servicetekniker for skifte, og bruk kun reservedeler fra forhandler/produsent.

fig. 5

7. VeDLikeHoLD

1. Kontroller jevnlig strømuttak og støpsel for å forsikre deg om at flatene har god kontaktevne, at de ikke er overopphetet, og at de er godt jordet.
2. Dersom varmtvannsberederen ikke skal være i bruk på en god stund, spesielt i rom der temperaturen kan komme til å synke under 0 °C, bør tanken tømmes for å unngå at den fryser i stykker. For instruksjoner om hvordan du tømmer tanken, se punkt 10 i foregående avsnitt (Sikkerhetsforskrifter) i denne bruksanvisningen.
3. For å forsikre deg om at varmtvannsbere- deren skal fungere effektivt i lang tid, bør den innvendige tanken og varmeelementene rengjøres jevnlig.
4. I tillegg bør anoden kontrolleres en gang hvert halvår. Når alt materiale på anoden er forsvunnet, må den erstattes.

8. FeiLs∅king

FeiL Årsak tiLtak

Kontrollampen for varme lyser ikke.	Feil på anordningen som kontrollerer temperaturen.	Kontakt godkjent servicetekniker for reparasjon.
Det kommer ikke vann ut fra varmtvannsutløpet.	Vanntilførselen utenfra er avstengt.Vanntrykket er for lavt.Innløpsventilen på tilførselsrøret er stengt.	Vent på at vanntilførselen skal settes på igjen.Vent med bruk til vanntrykket har økt.Åpne innløpsventilen.
Vanntemperaturen er for høy. Feil på temperaturkontroll-systemet.		Kontakt godkjent servicetekniker for reparasjon.
Vannlekkasje. Tetningsproblem ved rørkoblin-gene.		Foreta tetting ved koblingene.

9. kobLingsskjema

(1) Temperaturbegrenser (2) Termostat (3) Bryter

10. instruksjon For anoDeskiFte

Skal utføres av kvalifisert elektriker.

1. Skru ut 2 skruer på lokket.
2. Ta av den røde og blå ringen.

3. Åpne lokket.

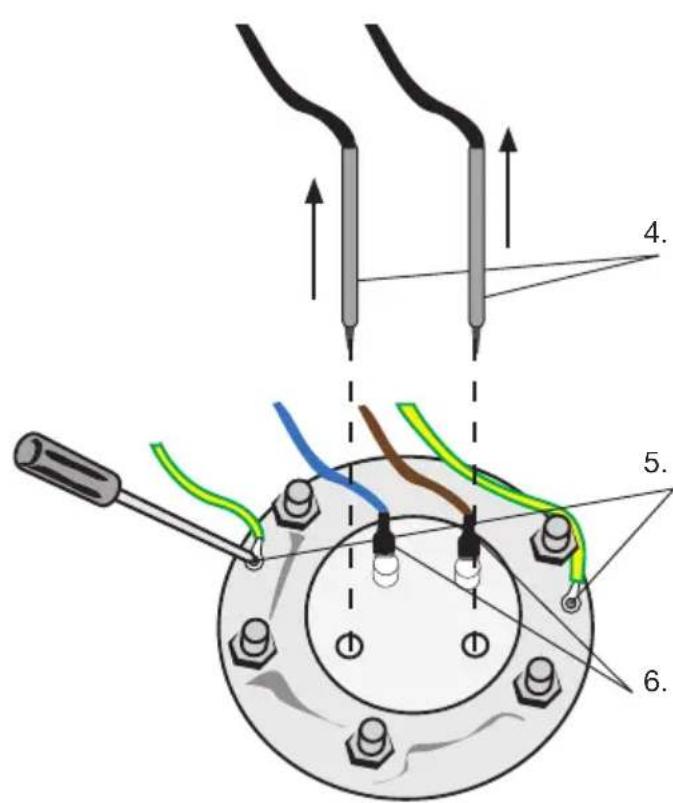

4. Fjern termostaten og temperatursensoren.

5. Skru bort jordingskontaktene.
6. Fjern kabler.

1. Skru ut 6 skruer.

2. Ta av skiven.

3. Ta ut element og anode.

4. Fjern anoden.

Let at justere og let at anvende.

2. TEKNISKE DATA

Modelnavn: ..... D10-15L1

Eltilslutning: ..... 230 V AC \~ 50 Hz (10 A)

Volumen: 100 l

Effekt: 2000 W
