BRUKSANVISNING 88-030 Biltema

Denna manual skall anses som en del av produkten och de ska alltid förvaras tillsammans. Förvara manualen på en för användaren lättillgänglig plats och se till att den bevaras i gott skick. Läs noga igenom hela manualen innan montering och användning sker. Kontrollera och anlita den alltid om eventuellt tvivel uppstår beträffande användningen av produkten.

VIKTIGT:

Innan du installerar varmvattenberedaren, kontrollera det eluttag du tänker ansluta den till och försäkra dig om att eluttaget är korrekt jordat. Anslut nätkabelns stickkontakt direkt till eluttaget och undvik att använda skarvsladd eller skarvdosa. Tänk på att en felaktigt installerad och använd varmvattenberedare kan orsaka såväl allvarliga personskador som skador på lösöre.

1. ALLMÄNNA EGENSKAPER

Helautomatisk funktion; automatisk • påfyllning av kallvatten och automatisk uppvärmning.

Tredubbla skyddsanordningar; varmvatten-beredaren har bland annat säkerhetsventil mot övertryck, skydd mot torrkörning och skydd mot överhettning.

Emaljerad, rostsäker tank med värmeelement av koppar för lång livslängd.

Värmerören är konstruerade för att hålla en • låg termisk nivå; säkra och pålitliga, med bättre livslängd som resultat.

Korrosionsbeständig och beläggningsfrån-• stötande. Tjockt uretanlager i ett stycke; god värmeisolering, energieffektiv och strömsparande.

Värmereglage och termometer av god kva-• litet; exakt och pålitlig temperaturkontroll med justerbar vattentemperatur 30-75 °C.

Lättjusterad och lättanvänd.

2. TEKNISKA DATA

Elanslutning: ..... 230 V AC \~ 50 Hz (10 A)

Volym: 100 l

Effekt: 2000 W

Arbetstryck: ..... 7,5 bar

Vattentemp.: 30-75 °C

(max. 85 °C)

Anslutningsgänga: ... utv. R15 / 1/2"

Avstånd mellan anslutningar:

100 mm

Avständ mellan upphängningshål:

198 mm

Kapslingsklass: .....IPX4

Skyddsklass: .....

Mått: 0528 x 968 mm

Vikt: 30 kg

4. MONTERING

OBS!

Vid montering och uppsättning, var noggrann med att endast använda de medföljande delarna ämnade till din varmvattenberedare. Varmvattenberedaren bör inte sättas upp på väggen förrän du kontrollerat att fästena sitter säkert och stadigt – om inte kan varmvattenberedaren lossna, bli skadad och till och med orsaka allvarliga personskador. När du ska avgöra var fästena ska monteras, försäkra dig om att det finns fritt utrymme om minst 2 dm på varmvattenberedarens högra sida. Detta för att underlätta vid underhåll och eventuella reparationer.

4.1. Installation

1. Varmvattenberedaren ska monteras på en stabil vägg. Om väggen inte klarar av att bära den dubbla vikten av en helt fylld varmvattenberedare så är det nödvändigt att installera extra stöd.

2. Efter att du funnit ett lämpligt ställe att sätta upp din varmvattenberedare på, mät ut var monteringshålen för de krokförsedda expanderskruvarna ska vara placerade. Borra två hål i väggen med djup och diameter som överensstämmer med de expanderskruvar som medföljer varmvattenberedaren. Fäst

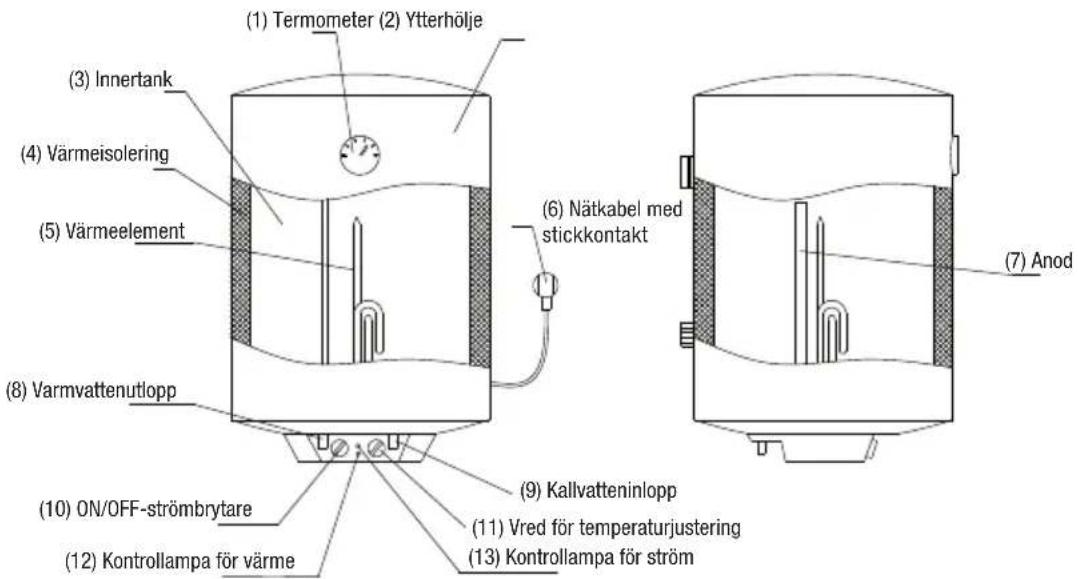

3. DETALJFÖRKLARING

skruvarna så att krokarna pekar uppåt, fäst sedan muttrarna ordentligt och häng sedan upp varmvattenberedaren (fig. 2).

fig. 2

Expanderskruv (med krok)

Volym: 100 l
Avstånd mellanborrhål: 198 mm

1. Anslut stickkontakten till ett jordat 230 V \~ 50 Hz (1-fas/10 A) eluttag. Eluttaget ska placeras enligt nationella elinstallationsregler (fig. 3). Anslut aldrig varmvattenbere-darens stickkontakt till eluttaget när tanken är tom från vatten.
2. Om badrummet är för litet kan varmvattenberedaren installeras i annat utrymme, förutsatt att placeringen är skyddad från direkt solljus och regn. Tänk dock på att placera varmvattenberedaren så nära vattenkranen som möjligt, för att undvika värmeförluster från rören.

4.2. Röranslutning

1. Rördimensionen är R15 / 1/2".
2. För att ansluta säkerhetsventilen av envägstyp: anslut den medföljande säkerhetsventilen till kallvatteninloppet på varmvattenberedaren. Se till att säkerhetsventilens övertrycks/dräneringsrör pekar nedåt.
3. För att undvika läckage vid montering av rören, så måste de medföljande gummipackningarna monteras på änden av gångorna.
4. Om man önskar ansluta varmvattenberedaren till fler utlopp eller anslutningar än ett, se tillvägagångssättet i fig. 4 beträffande för hur rören bör anslutas.

5. anVÄnDning

1. Öppna först någon av utloppsventilerna vid beredarens varmvattenutlopp och öppna sedan inloppsventilen. Varmvattenbere- daren ska nu börja fyllas med vatten. När vatten börjar rinna ur utloppsventilen med ett normalt flöde så indikerar detta att tan- ken är helt fylld och att utloppsventilen kan stängas.

2. OBS: Notera att vid normal användning så ska inloppsventilen alltid vara ställd i öppet läge.

3. Anslut stickkontakten till eluttaget. När du gjort detta kommer båda kontrollamporna att lysa.

4. Varmvattenberedaren reglerar automatiskt temperaturen. När vattentemperaturen inuti varmvattenberedaren har nätt den inställda temperaturen (den är förinställd på 75 °C) så kommer den automatiskt att stängas av och övergå till värmeisoleringsläge. När vattentemperaturen sjunker till en viss nivå, så kommer varmvattenberedaren automatiskt att starta för att återställa temperaturen, så att varmvattentillförseln inte avbryts. När varmvattenberedaren stängs av så kommer kontrollampan för värme att släckas.

6. säkerHetsFöreskriFter

1. Anslut aldrig varmvattenberedarens stickkontakt till eluttaget när tanken är tom från vatten.

2. Eluttaget måste vara korrekt jordat. Märkströmmen på vägguttaget får ej vara lägre än 10 A. Både eluttag och stickkontakt måste hållas torra för att utvika att utrustningen blir strömförande. Undersök regelbundet att stickkontakten har god kontakt med eluttaget. Du undersöker detta genom att

ansluta stickkontakten till eluttaget. Vänta en halvtimma, stäng av varmvattenberedaren och drag ur stickkontakten. Känn försiktigt på stickkontaktens båda stift. Om stiften känns heta vid beröring (över +50 °C), flytta stickkontakten till ett eluttag med goda kontaktytor, detta för att undvika personskador, skador på skickkontakten eller risk för brand.

1. Eluttaget där varmvattenberedaren ska anslutas ska vara placerat enligt gällande nationella installationsregler.

2. Väggen som varmvattenberedaren ska monteras på måste kunna bära den dubbla vikten av en fylld varmvattenberedare utan att på något sätt skadas. Om inte väggen klarar vikten måste väggen förstärkas eller ett extra stöd monteras.

3. Säkerhetsventilen av envägstyp som medföljer måste monteras vid maskinens kallvatteninlopp.

4. När du använder varmvattenberedaren för första gången, efter rengöring eller vid underhåll, så ska den vara avstängd till dess att tanken helt fyllts med vatten. När du vid dessa tillfällen fyller på vatten så måste minst en ventil vara öppen för att släppa ut luft. Ventilen kan stängas när varmvattenberedaren är helt fylld.

5. Under uppvärmning kan det droppa lite vatten från övertrycks/dräneringsröret som sitter på säkerhetsventilen. Detta är dock helt normalt. Om det kommer en större mängd vatten, kontakta en behörig servicetekniker för reparation. Övertrycks/dräneringsröret får under inga villkor blockeras eller täppas igen, då detta kan skada varmvattenberedaren och även medföra risk för personskada.

6. Övertrycks/dräneringsrörets öppning måste peka nedåt.

7. Eftersom vattentemperaturen inuti varmvattenberedarens tank kan nå upp till +75 °C, så får man ej utsätta kroppen för vattnet som kommer direkt från varmvattenberedaren. Justera vattentemperaturen till en rimlig nivå för att inte riskera att skållas av alltför hett vatten.

8. För att dränera tanken på vatten kan du antingen släppa ut det genom varmvat- tenutloppet (skruva loss utloppsröret från nippeln) eller genom säkerhetsventilen (skruva bort nippeln från säkerhetsventilen och vrid dräneringshandtaget uppåt).
9. Om nätkabeln skadas måste den ersättas med en utbyteskabel från tillverkaren. Det- samma gäller om andra delar eller utrust- ning på varmvattenberedaren blir skadade, kontakta behörig servicetekniker för byte och använd enbart de reservdelar som tillhandahålls av återförsäljaren/tillverkaren.

fig. 5

7. unDerHÅLL

1. Kontrollera regelbundet eluttag och stickkontakt för att försäkra dig om att ytorna har bra kontaktförmåga, att de inte drabbas av överhettning samt att de är väl jordade.
2. Om varmvattenberedaren inte skall vara i bruk under längre tid, särskilt i rum och utrymmen där temperaturen riskerar att sjunka under 0 °C, så rekommenderar vi att man tömmer tanken för att undvika sönderfrysning. För instruktioner om hur du tömmer tanken, se punkt 10 i föregående avsnitt (Säkerhetsföreskrifter) i denna bruksanvisning.
3. För att försäkra dig om att varmvattenbere- daren ska fungera effektivt under lång tid så rekommenderar vi att regelbundet rengöra den inre tanken och värmeelementen.

4. Dessutom rekommenderar vi att kontrollera anoden en gång varje halvår. När allt material på anoden försvunnit måste den ersättas.

5. FeLsÖkning

FeL orsak ÅtgÄrD
Kontrollampan för värme lyser ej. Fel	på anordningen som kontrollerar temperaturen.	Kontakta behörig servicetekniker för reparation.
Inget vatten kommer ut från varmvattenutloppet.	Vattentillförseln utifrån är avstängd.Vattentrycket är för lågt.Inloppsventilen på tillförselröret är stängd.	Invänta återställning av vattentillförseln.Vänta med användning tills vattentrycket har ökat.Öppna inloppsventilen.
Vattentemperaturen är för hög. Fel	på temperaturkontroll-systemet.	Kontakta behörig servicetekniker för reparation.
Vattenläckage. Tätningsproblem vid	rörkopp-lingarna.	Täta vid kopplingarna.

9. koPPLingssCHema

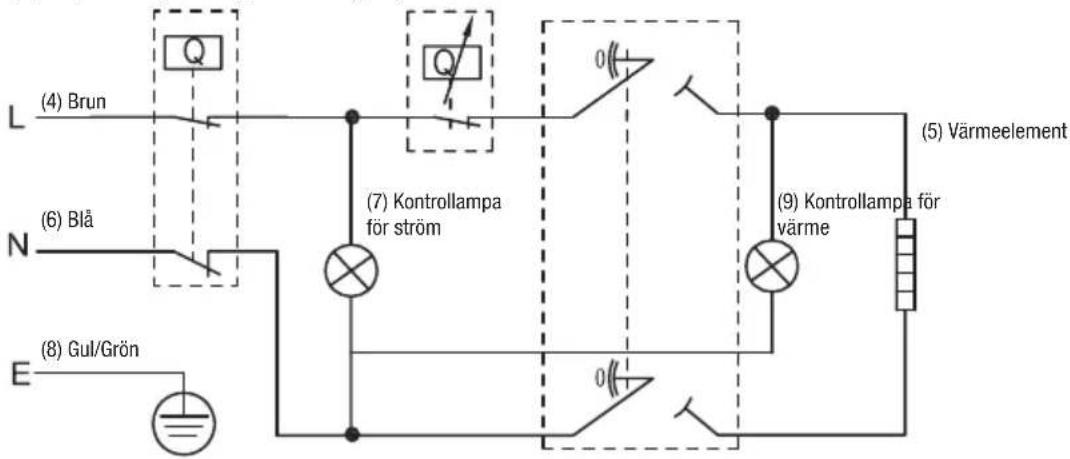

(1) Temperaturbegränsare (2) Termostat (3) Brytare

10. instruktion FÖr anoDbYte

Skall utföras av behörig elektriker.

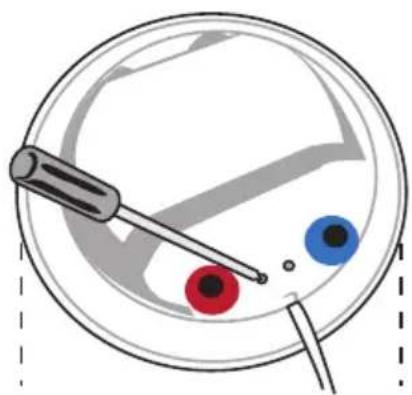

1. Skruva bort 2 skruvar på locket.
2. Ta bort den röda och blå ringen.
3. Öppna locket.

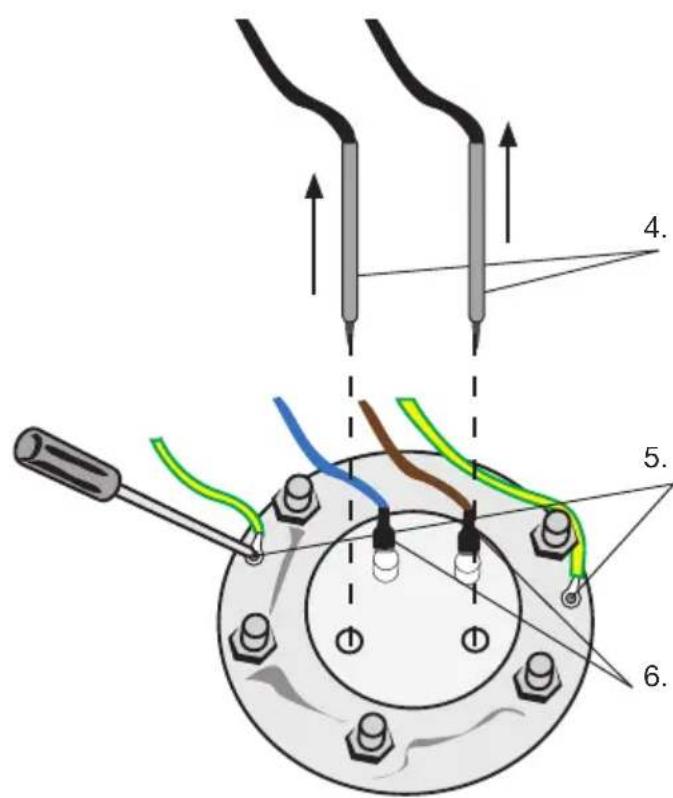

1. Skruva bort 6 skruvar.

2. Ta bort brickan.

3. Ta bort termostaten och temperatursensorn.

4. Skruva bort jordningskontakterna.

5. Ta bort kablar.

6. Plocka ut element och anod.

7. Ta bort anoden.
