BRUGSANVISNING 87-6318 Biltema

- Varmtvannsberederen må aldri kobles til strøm hvis den er tom for vann.

- Siden vanntemperaturen i varmtvannsberederen kan bli +75 °C, må man ikke utsette kroppen for vannet som kommer rett fra varmtvannsberederen. Juster vanntemperaturen til ønsket nivå slik at du ikke kan skålde deg.

Inden du installerer vandvarmeren, skal du kontrollere, at stikkontakten, hvor du påtænker at tilslutte vandvarmeren, er korrekt jordet. Slut ledningens stik direkte til stikkontakten og undgå at benytte forlængerledning eller stikdåse. Husk, at en forkert installeret og anvendt vandvarmer kan forårsage såvel alvorlig personskade som tingsskade.

ADVARSEL!

Denne manual skal betragtes som en del af produktet og skal altid opbevares sammen med dette. Opbevar manualen på et for brugeren lettilgængeligt sted, og sørg for, at den holdes i god stand. Læs manualen omhyggeligt igennem inden montering og brug. Kontroller og gør altid brug af den, hvis der opstår tvivl om produktets brug.

2. ANVENDELSESOMRÅDE

Denne vandvarmer er beregnet til husholdningsbrug i køkken, toilet, gæsteværelse, garage m.m. Den må kun anvendes i frostfri miljøer. Vandvarmeren skal monteres lodret på en væg. Den skal sluttes til en stikkontakt med jord. Produktet må ikke ændres og ikke anvendes til andre formål end det, det er beregnet til.

1. TEKNISKE DATA

MODEL	87-6315	87-6316	87-6317	87-6318
Volumen 10 l 30 l 50 l	100 l
Vægt	8,1 kg	15 kg	19 kg	30 kg
Diameter 340 mm 340 mm 450 mm		450 mm
Højde	292 mm 594 mm	567 mm	961 mm
Effekt	1500 W	1500 W	1500 W	2000 W
Arbejdstryk	7,5 bar	7,5 bar	7,5 bar	7,5 bar
Temp.	30-75 °C	30-75 °C	30-75 °C	30-75 °C
Kapslingsklasse	IPX4	IPX4	IPX4	IPX4
Beskyttelsesklasse	I	I	I	I
Spænding	230 V~ 50 Hz	230 V~ 50 Hz	230 V~ 50 Hz	230 V~ 50 Hz

4. SIKKERHEDSFORSKRIFTER

- Slut aldrig vandvarmerens stik til stikkontakten, hvis tanken er tømt for vand.

- Stikkontakten skal være korrekt jordet. Stikkontaktens mærkespænding må ikke være lavere end 10 A. Såvel stikkontakt som stik skal holdes tørre for at undgå, at udstyret bliver strømførende. Kontroller regelmæssigt, at stikket har god kontakt med stikkontakten. Dette undersøges ved at slutte stikket til stikkontakten. Vent en halv time, sluk for vandvarmeren og tag stikket ud. Mærk forsigtigt på stikkets ben. Hvis benene føles varme ved berøring (over +50 °C), fl yttes stikket til en stikkontakt med gode kontaktfl ader. Dette skal ske for at undgå personskade, skader på stikket eller brandrisiko.

- Stikkontakten, hvor vandvarmeren skal tilsluttes, skal være installeret iht. gældende lov for elinstallationer.

- Væggen, som vandvarmeren skal monteres på, skal kunne bære den dobbelte vægt af en helt fyldt vandvarmer, uden at der på nogen måde sker skader. Hvis væggen ikke kan klare vægten, skal væggen forstærkes, eller der skal monteres en ekstra støtte.

- Énvejs-sikkerhedsventilen, som følger med, skal monteres ved vandvarmerens koldtvandsindløb.

- Når du bruger vandvarmeren første gang, efter rengøring eller ved vedligeholdelse, skal den være slukket, indtil tanken er helt fyldt med vand. Når du i disse tilfælde fylder vand på, skal mindst én ventil være åben for at slippe luft ud. Ventilen kan lukkes, når vandvarmeren er helt fuld.

- Under opvarmning kan der dryppe lidt vand fra overtryks-/aftapningsrøret, som sidder på sikkerhedsventilen. Dette er dog helt normalt. Hvis der kommer en større mængde vand ud, skal du kontakte en autoriseret elektriker med henblik på reparation. Overtryks-/aftapningsrøret må under ingen omstændigheder blokeres eller tilstoppes, da dette kan skade vandvarmeren og ligefrem medføre risiko for personskade.

- Overtryks-/aftapningsrørets åbning skal vende nedad.

- Da vandtemperaturen inde i vandvarmerens tank kan nå op på +75 °C, må du ikke udsætte kroppen for vand, som kommer direkte fra vandvarmeren. Juster vandtemperaturen til et rimeligt niveau for ikke at risikere skoldning i alt for varmt vand.

- Hvis ledningen bliver beskadiget, skal den udskif-

tes med én fra producenten. Det samme gælder, hvis andre dele eller andet udstyr i vandvarmeren beskadiges. Kontakt en autoriseret elektriker, og anvend kun reservedele, som lagerføres hos forhandleren/producenten.

- Dette produkt kan anvendes af børn fra 8 år og opefter og af personer med nedsatte fysiske eller mentale evner eller manglende erfaring eller vi-den, hvis de overvåges eller har fået instruktioner om sikker brug af produktet og forstår de invol-verede risici. Lad ikke børn lege med produktet. Rengøring og vedligeholdelse må ikke foretages af børn uden opsyn.

5. OVERSIGTSBILLEDE

Fig. 1: Oversigtsbillede over vandvarmer.

6. MONTERING

OBS!

Ved montering og opsætning skal du være omhyg- gelig med kun at anvende de medfølgende dele, som er tiltænkt din vandvarmer. Vandvarmeren bør ikke sættes op på væggen, før du har sikret dig, at beslagene sidder sikkert og solidt – hvis ikke, kan vandvarmeren løsne sig, beskadiges og oven i købet

forårsage alvorlig personskade. Når du skal afgøre, hvor beslagene skal sidde, skal du forvisse dig om, at der er mindst 20 cm luft på vandvarmerens højre side. Dette for at lette vedligeholdelse og eventuelle reparationer.

6.1 Installation

1. Vandvarmeren skal monteres på en stabil væg. Hvis væggen ikke kan bære den dobbelte vægt af en helt fyldt vandvarmer, skal der installeres ekstra støtte.
2. Når du har fundet et egnet sted til din vandvarmer, opmåles placeringen af monteringshullerne til ekspansionsskruerne med kroge. Bor to huller i væggen. Dybde og diameter skal være i overensstemmelse med de ekspansionsskruer, som følger med vandvarmeren. Sæt skruerne fast, så krogene peger opad. Spænd derefter møtrikkerne ordentligt fast, og hæng vandvarmeren op (fi g. 2).
3. Slut stikket til en jordet 230 V \~ 50 Hz (1-faset/10 A) stikkontakt (fi g. 3). Stikkontakten skal være installeret iht. gældende lov for elinstallationer. Slut aldrig vandvarmerens stik til stikkontakten, hvis tanken er tømt for vand.
4. Hvis badeværelset er for lille, kan vandvarmeren installeres i et andet rum, forudsat at placeringen er beskyttet mod direkte sollys og regn. For at undgå varmetab fra rørene er det bedst at placere vandvarmeren så tæt på vandhanen som muligt.

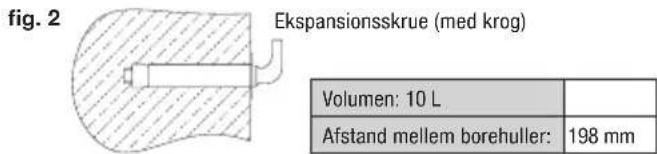

Fig. 2: Ekspansionsskrue (med krog). Afstand mellem borehuller: 198 mm

Fig. 3: Tilslutning og tilkobling af vandvarmeren.

6.2 R∅RTILSLUTNING

1. Rørdimensionen er 12 " (R15).
2. Tilslut énvejs-sikkerhedsventilen ved at slutte den medfølgende sikkerhedsventil til koldtvandsindløbet på vandvarmeren. Sørg for, at sikkerhedsventilens overtryks-/aftapningsrør peger nedad.
3. For at undgå lækage ved montering af rørene skal de medfølgende gummipakninger monteres på enden af gevindene.
4. Hvis du ønsker at slutte vandvarmeren til mere end ét udløb eller mere end én tilslutning, skal du se fremgangsmåden i fi g. 4, som viser, hvordan rørene skal tilsluttes.

Fig. 4: Alternativ tilslutning af vandvarmeren.

7. ANVENDELSE

1. Åbn først én af udløbsventilerne ved vandvarmerens varmtvandsudløb. Åbn derefter indløbsventilen. Vandvarmeren fyldes nu med vand. Når vandet begynder at løbe ud af udløbsventilen med normal hastighed, indikerer dette, at tanken er helt fyldt, og at udløbsventilen kan lukkes.
2. OBS! Bemærk, at indløbsventilen altid skal være åben ved normal brug.
3. Slut stikket til stikkontakten. Når dette er gjort, lyser begge kontrollamper.
4. Vandvarmeren regulerer automatisk temperaturen. Når vandtemperaturen inde i vandvarmeren har nået den indstillede temperatur (den er forudindstillet til 75 °C), slukker vandvarmeren automatisk og overgår til varmeisoleringsindstilling. Når vandtemperaturen falder til et vist niveau, starter vandvarmeren automatisk for at genoprette temperaturen, så varmtvandstilførslen ikke afbrydes. Når vandvarmeren slukkes, slukker kontrollampen for varme.

8. VEDLIGEHOLDELSE

• Kontroller regelmæssigt stik og stikkontakt for at sikre, at fl aderne har god kontakt, at de ikke er overophedede, og at de er godt jordede.
• Hvis vandvarmeren ikke er i brug i længere tid, især i rum og på steder, hvor temperaturen risikerer at falde til under 0 °C, anbefaler vi, at tanken tømmes for at undgå frostsprængning.
• For at sikre, at vandvarmeren fungerer effektivt i lang tid, anbefaler vi, at du regelmæssigt renser indertanken og varmelegemet.
• Kontroller offeranoden en gang hvert halve år. Når alt materiale på anoden er forsvundet, skal den udskiftes.

8.1 Tømning af tanken

Når tanken skal tömmes for vand, kan du enten lukke det ud gennem varmtvandsudløbet (skru udløbsrøret af niplen) eller gennem sikkerhedsventilen (skru niplen af sikkerhedsventilen, og drej aftapningshåndtaget opad).

8.2 Kontrol og udskiftning af offeranode

1. Afbryd strømmen.
2. Sluk for vandet.
3. Tøm vandvarmeren for vand.
4. Nederst på vandvarmeren sidder en sekskantet møtrik. Den er til offeranoden. Skru anoden ud, og kontroller, hvor meget af den der er opbrugt.
5. Udskift offeranoden efter behov. Skru ellers anoden på plads igen.
6. Åbn for vandet, og fyld vandvarmeren.

7. Tænd for strømmen.

8. FEJLFINDING


Kontrollampen for varme lyser ikke.	Fejl på anordningen, som kontrollerer tempera-turen.	Kontakt autoriseret elektriker for reparation.
Der kommer ikke vand ud af varmt-vandsudløbet.	Vandtilførslen udefra er lukket. Vent på, at der lukkes op for vandet.
	Vandtrykket er for lavt.	Vent med at bruge vandvarmeren, til trykket er øget.
	Indløbsventilen på føderøret er lukket. Åbn indløbsventilen.
Vandtemperaturen er for høj.	Fejl på anordningen, som kontrollerer tempera-turen.	Kontakt autoriseret elektriker for reparation.
Vandlækage. Tætningsproblemer ved røsammenføringerne. Tætn sammenføringerne.
Der er ikke strøm på vandvarmeren.	Afbryderen er slukket. Tænd afbryderen.
	Overophedningsbeskyttelsen har afbrudt strømmen pga. overophedning.	Foretag nulstilling ved at trykke på nulstillings-knappen på overophedningsbeskyttelsen (Fig. 5).

10. MILJ∅

El-affald

Brugte elektriske og elektroniske produkter, også alle typer batterier, skal afl everes der, hvor der indsam-les til genbrug. (I henhold til direktiv 2012/19/EU og 2006/66/EF).

1. TILSLUTNINGSDIAGRAM


(1) Overophedningsbeskyttelse (tempe-
raturbegrænser)
(2) Termostat
(3) Afbryder
(4) Brun

(5) Varmelegeme
(6) Blå
(7) Kontrollampe for strøm
(8) Gul/Grøn
(9) Kontrollampe for varme

11. TILBEH∅R OG RESERVEDELE

ARTIKEL ART. NR. PASSER TIL VANDVARMER
