Produkttype	Tørretumbler
Mærke	UPO
Model	TC7040
Bredde	59.5 cm
Højde	85.0 cm
Dybde	60.4 cm
Maksimal tørrekapacitet	7 kg
Effekt	Se typeskilt (typisk 2000-2500 W)
Spænding	Se typeskilt (typisk 230 V)
Programtyper	Elektronisk fugtighedsstyring (Resistant, Delicates), Tidsindstillede programmer
Funktioner	Anti-rynke, Udsat start op til 8 timer, Lydløs, Indvendig lys
Filtertyper	Dørfluffilter, Lugeåbningsfluffilter, Kondensator
Kondensvandbeholder	Nedre beholder, skal tømmes efter hver cyklus
Døråbning	Omvendelig (venstre/højre), kræver kvalificeret tekniker
Installation	Fritstående eller stablebar på vaskemaskine ved hjælp af stablekit
Sikkerhedskrav	Skal tilsluttes jordet stikkontakt; brug ikke forlængerledninger
Vedligeholdelsesfrekvens	Rens filtre efter hver brug; kondensator hver 2-3 brug

Ofte stillede spørgsmål - TC7040 UPO

Hvordan starter jeg en tørrecyklus på UPO TC7040?

Læg tøj i tromlen, luk lågen, sæt stikket i. Drej programvælgeren til det ønskede program, vælg indstillinger om nødvendigt, tryk derefter på START-knappen.

Hvad skal jeg gøre, hvis tørretumbleren stopper, og beholderen lyser?

Kondensvandbeholderen er fuld. Tøm den ved at fjerne den nedre beholder, hæld vandet ud, og sæt den tilbage. Tryk derefter på START-knappen for at fortsætte.

Hvordan rengør jeg fluffiltrene?

Efter hver cyklus, fjern dørfluffilteret ved at trække det opad. Kontroller også filteret inde i lugeåbningen. Skyl begge under varmt rindende vand og tør dem, før du sætter dem tilbage.

Hvor ofte skal jeg rengøre kondensatoren?

Rengør kondensatoren to eller tre gange om året. Åbn den nederste luge, drej håndtagene, fjern kondensatoren, vask med vand, tør og geninstaller.

Kan jeg forsinke starten af tørrecyklussen?

Ja, tryk gentagne gange på Udsat Start-knappen for at vælge 1, 2, 4 eller 8 timer. Tryk derefter på START. Maskinen begynder at tørre efter den indstillede forsinkelse.

Hvilke stoffer kan jeg tørre i denne tørretumbler?

Næsten alle maskintørbare stoffer. Tjek plejemærker. Brug Resistant-programmer til bomuld/hør (maks. 7 kg) og Delicates til syntetiske materialer (maks. 3,5 kg). Undgå skumgummi, latex og genstande tilsmudset med brændbare stoffer.

Hvordan ændrer jeg døråbningsretningen?

Dette skal udføres af en kvalificeret tekniker. Kontakt kundeservice for at vende dørhængslet.

Hvorfor tørrer tørretumbleren ikke tøjet ordentligt?

Kontroller, at luftudstødningsventilen ikke er blokeret, rengør fluffiltrene og kondensatoren, og sørg for, at tøjet ikke er for vådt. Kontroller også, at det rigtige program er valgt.

Kan jeg stable denne tørretumbler oven på en vaskemaskine?

Ja, men du skal bruge det medfølgende stablekit. Følg installationsvejledningen omhyggeligt for at sikre tørretumbleren sikkert ovenpå.

Hvad skal jeg gøre, hvis tørretumbleren ikke starter?

Sørg for, at stikket er sat i, lågen er ordentligt lukket, og START-knappen er blevet trykket. Kontroller stikkontakten og sikringen. Hvis den stadig ikke starter, kontakt kundeservice.

BRUGSANVISNING TC7040 UPO

NB.: Dersom maskinen ikke er skikkelig nivellert, kan det forårsake skader på lagrene og en tidlig slitasje. Tørketrommelen trenger ikke festes til gulvet.

4) Velg ønsket tilvalg med de bestemte knappene.

Må kun tørkes i tørketrommel hvis symbolet fi nnes på vaskeetiketten.

Se på etiketten, hvis du er i tvil om tøytypen.

Belysningen er innvendig.

NB.: Fiberrester i fi Iteret skyldes ikke tørkingen.

Maskinen starter ikke

• Pass på følgende:

1) Kontroller at maskinen er koplet til strømnettet.

Maskinen starter ikke

• Pass på følgende:

Vi takker dig for valget af et af vores produkter.

Du bedes læse instruktionerne vedrørende brug inden tilslutning og brug af apparatet.

Kendskabet til funktionsprincipperne sikrer en korrekt og sikker udnyttelse af apparatet.

Brugsanvisningen indeholder en lang række anvisninger vedrørende brug og vedrørende apparatets tekniske dele og gør det muligt at opnå optimalt udbytte af dette apparat. I tilfælde af salg eller overdragelse af tørretumbleren er det vigtigt at overdrage brugsanvisningen til den nye bruger.

INDHOLDSFORTEGNELSE

EMÆRKNINGER OG TIPS TIL BRUGEREN 39-40

Tekniske data 39

ESKRIVELSE AF APPARAT 41

- Tilbehør 41

• Nivellering af tørretumbler 42
• Tilslutning til strømforsyning
• Abning og omhængsling af låge

42

42

BRUG AF APPARAT

• Anbefalinger inden tørretumbling
• Tørretumbling
- Programtabel

- Beskrivelse af betjeningspanel

• Forskrifter vedrørende tekstiler

EDLIGEHOLDELSE

- Indvendig belysning

• Tømning af beholder til kondensvand
• Rengøring og vedligeholdelse
- Fejlfinding

- Afhjælpning af fejl

43-44

43

43

44

44

44

44-45

44

45

45-46

46

46

BEMÆRKNINGER OG TIPS TIL BRUGEREN

TEKNISKE DATA

Mål:	Bredde:	59.5
	Højde:	85.0
	Dybde:	60.4
	Maks. kapacitet:	7,0 kg tørt tøj
	Nominel effekt:	se identifikationsskiltet
	Spænding:	se identifikationsskiltet

MODEL:

SERIENR.:

K∅BSDATO:

Dette apparat må kun benyttes som tørretumbler i private husstande. Enhver anden form for brug betragtes som forkert og dermed farlig.
▼ Opbevar altid denne brugsanvisning i nærhe- den af tørretumbleren således, at det er nemt at indhente oplysninger i den.
▶ Enhver form for ændring eller forsøg på uauto-riserede tilpasninger i apparatet kan udgøre en fare for brugeren og medføre beskadigelse af apparatet.
▼ Kontrollér ved levering af apparatet, at det ikke har lidt skader under transporten. Kontakt straks forhandleren, hvis der konstateres skader.
▼ Dæk ikke tørretumbleren med tøj eller andet.
Kontrollér ved placering af apparatet, at forsyningskablet ikke er bøjet eller sammenpresset og at det er tilgængeligt ved udførelse af eventuelle indgreb.
▼ Luk altid lågen efter brug af apparatet.
▼ Herved hindres, at børn læner sig op ad lågen og får tørretumbleren til at vælte.
Apparatet må kun betjenes af børn, hvis de er under opsyn fra voksne.
▼ Benyt aldrig tørretumbleren til tørring af snavset tøj.
Benyt aldrig tørretumbleren til tørring af tøj, som er snavset med madolie, olie, acetone, sprit, benzin, kerosen, pletfjerningsmiddel, terpentin eller voks.
Fjern disse substanser ved at vaske tøjet ved høje temperaturer og ved brug af ekstra vaskemiddel, inden tøjet tørres i tørretumbleren.
Benyt ikke tørretumbleren til tørring af skumgummi eller latex eller regnfrakker. Endvidere må tørretumbleren ikke benyttes til tørring af tøj af vandtætte materialer, løse tæpper med gummibelægning samt tøj eller puder med skumgummiindlæg, idet skumgummiet kan opløses og ødelægge det øvrige tøj i tørretumbleren eller selve tørretumbleren.
Brug af skyllemiddel eller lignende produkter skal ske med overholdelse af anvisningerne på emballagen.
Husk at videregive brugsanvisningen i tilfælde af salg eller overdragelse af apparatet. Herved er det muligt for den nye bruger at benytte tørretumbleren korrekt og på forsvarlig måde.
Forsøg ikke selv at reparere apparatet. Uauto-riserede reparationer medfører alvorlige skader og bortfald af garantien.
Apparatet må kun repareres af autoriseret personale ved servicecentrene. Der må kun anvendes originale reservedele i forbindelse

med reparationerne.

▼ Centrifugér eller vrid tøjet, inden det anbringes i tørretumbleren. Tøj, som er centrifugeret godt, tørrer hurtigere.
▼ Rengør fi Iteret omhyggeligt, hver gang tørretumbleren benyttes. Herved sikres optimal luftcirkulation.
Sæt ikke stikket i og fjern ikke stikket fra stikkontakten med våde hænder.
Apparatet skal tilsluttes en jordet stikkontakt, der opfylder sikkerhedskravene.
Det er forbudt at slutte apparatet til stikkontakten ved brug af forlængerledninger eller stikdåser.
▼ Udsæt ikke apparatet for skiftende vejrforhold.
Husk at koble strømmen fra apparatet i forbindelse med eftersyn og rengøring.
Træk aldrig i forsyningskablet for at fjerne stikket fra stikkontakten. Tag derimod fat i stikket.
Apparatet er mærket som foreskrevet i EU-direktivet 2002/96/EF om affald af elektrisk øj. og elektronisk udstyr (WEEE). Ved korrekt bortskaffelse af dette apparat er det muligt at hindre skadelige konsekvenser for miljøet og helbredet.

Symbolet på apparatet eller i apparatets dokumentation betyder, at apparatet ikke må behandles som almindeligt husholdningsaffald. Det skal derimod indleveres til en genbrugsstation for elektrisk og elektronisk udstyr.

Bortskaffelsen skal ske med overholdelse af de lokale regler for bortskaffelse af affald. Yderligere oplysninger om behandling, indsamling og genbrug af dette apparat fås ved henvendelse til kommunen, affaldsmyndighederne eller forretningen, hvor apparatet er købt.

ADVARSEL: Overfl ader, som er for-synet med dette symbol, kan blive varme i forbindelse med brug.

PRODUCENTEN KAN IKKE GÕRES AN- SVARLIG FOR EVENTUELLE ULYKKER, DER OPSTÅR SOM F∅LGE AF MANGLENDE OVERHOLDELSE AF SIKKERHEDSFOR- SKRIFTERNE ELLER INSTRUKTIONERNE VEDR∅RENDE BRUG.

BESKRIVELSE AF APPARAT

1 Låge til tromle
2 Filter i låge til tromle
3 Betjeningspanel
4 Tromle
5 Filter i lågens kant

6 Identifi kationsskilt
7 Nederste beholder til kondensvand
8 Indstillelige fødder
9 Nederste dæksel
10 Dæksel til kondensator

▼ Installationen skal udføres af kvalifi ceret personale og skal ske med overholdelse af anvisningerne fra producenten, idet en forkert installation kan medføre kvæstelser og materielle skader.
Anbring ikke tørretumbleren i lokaler, hvor der er risiko for temperaturer under frysepunktet. Frosten kan ødelægge det elektroniske udstyr.
▼ Anbring tørretumbleren i et lokale med udluftning.
Dæk ikke ventilationshullet på bagsiden (fi g. 2) og anbring ikke apparatet på tykke gulvtæpper.
▼ Rengør tromlen indvendigt med en fugtig klud for at fjerne eventuelt støv.

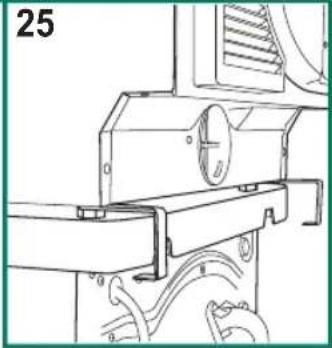

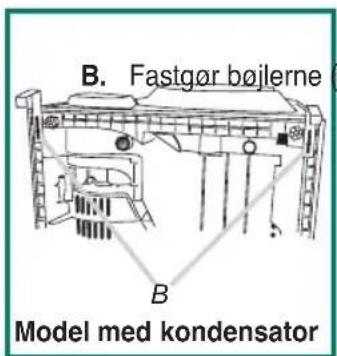

ADVARSEL!!! Der SKAL installeres et stablesæt, hvis der skal stables produkter. Bemærk! Hvis tørretumbleren placeres oven på en vaskemaskine eller et andet produkt, læs venligst stablesættets anvisninger.

NIVELLERING AF T∅RRETUMBLER

Indstillelige fødder. Anbring tørretumbleren lodret således, at den hviler på alle fi re fødder. Nivellér apparatet ved at justere fødderne som beskrevet nedenfor.

▼ Hæv apparatet en smule.
▼ Indstil fødderne i den korrekte højde (fi g. 3).
▼ Sænk apparatet.

NB: Manglende nivellering af apparatet kan medføre beskadigelse og hurtig nedslidning af lejere. Denne tørretumbler skal ikke fastgøres til underlaget.

TILSLUTNING TIL STR∅MFORSYNING

Kontrollér, at mærkespændingen på identifi kationsskiltet bag på apparatet svarer til netspændingen.
Jordfejlsafbryderen, kablerne og stikkontakten skal være kompatible med maks. belastningen, der fremgår af identifi kationsskiltet.
Efter installationen skal det være muligt at opnå adgang til strømforsyningen ved hjælp af en alpolet afbryder.
Stikkontakten, som benyttes til tilslutning af apparatet, skal være jordet. I modsat fald kan producenten ikke gøres ansvarlig for eventuelle ulykker (fi g. 4).
- Kontakt det specialiserede tekniske servicecenter, hvis forsyningskablet på nogen måde er beskadiget.
Det er forbudt at slutte tørretumbleren til strømforsyningen ved hjælp af forlængerledninger eller stikdåser.
Anbring apparatet således, at det er nemt at opnå adgang til forsyningskablet, hvis der er behov for frakobling.

Vigtigt: Kobl strømmen fra tørretumbleren efter afslutning af tørretumblingen. Herved hindres, at et barn ved et uheld starter tørretumbleren.

ÅBNING OG OMHÆNGSLING AF LÅGE

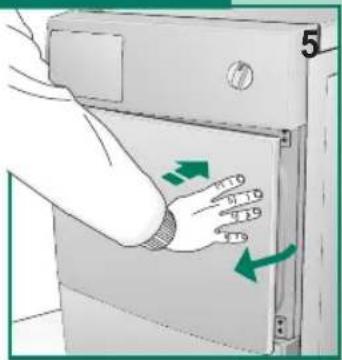

Tryk på højre side af lågen (fi g. 5) (lågen åbnes). Tryk på venstre side af lågen, hvis lågen er blevet omhængslet.

Det er muligt at omhængsle lågen, hvis der er behov for dette (fi g. 6).

NB: Dette indgreb må kun udføres af specialuddannet personale. Kontakt det tekniske servicecenter.

P. Programvælgerknap: Benyttes til valg af de LA ønskede programmer i henhold til tekstiltyper og tørrebehov; hvis man ønsker at variere tørretiden eller skulle ønske at lægge ekstra vasketøj i maskinen senere, er det tilstrækkeligt blot at tilbagestille programvælgørknappen på positionen "STOP", derefterat genindstille knappen på det nye ønskede program og trykke på tasten "START".

NB: Advarsel! Det anbefales at denne funktion Lc. kun benyttes, når det er strengt nødvendigt og kun, hvis programmet, som skal tilbagestilles, har været i gang i maks3 minutter.

Ls. Kontrollampe for START: Når kontrollampen er slukket, angiver den STOP positionen. Når den er tændt uden at blinke, er programmet i gang. Når kontrollampen blinker hurtigt, skal det valgte program startes. Når kontrollampen blinker langsomt, er programmet slut.

A. Antikrøl-tast: aktiverer funktionen, som sikrer, at tøjet fortsat bevæges i tromlen efter afslutning af tørretumblingen. Tøjet bevæges skiftevist i den LRene og den anden retning i 60 minutter efter afslutning af programmet. Herved hindres, at tøjet krøller. Hver rotation signaleres af lydalarmen ved udsendelse af kortvarige bip.

LA. Når ikonet for antikrøl er slukket, er antikrøl-funktionen udelukket; hvis det forbliver tændt, er antikrøl aktiveret; hvis det blinker, er funktionen under udførelse, samt, hvis desuden startlampen blinker langsomt, betyder det, at førrefasen er ved at være færdig.

C. Tast for udelukkelse af bip udelukker bipfunktionen, som ellers altid vil være aktiveret.

Når ikonet for bip er slukket, er biplyden aktiveret, hvis det forbliver tændt, betyder det, at bip er udelukket (valget forbliver memoriseret, også selvom maskinen slukkes).

Tast for forsinket start: gør det muligt at udskyde starten af tørretumblingen med op til 8 timer. Timerne kan udvælges som følger: for hvert tryk på tasten vil start af tumbler blive forsinket med 1, 2, 4 eller 8 timer. Når der trykkes på START-tasten, vil det udvalgte ikon blinke som tegn på, at funktionen er aktiveret; herefter vil maskinen, når det indstillede antal timer er forløbet, automatisk gå igang med tørrecyklus.

I tilfælde af strømsvigt under nedtællingen af forsinkelsen annulleres indstillingen og programmet starter øjeblikkeligt ved tryk på START tasten.

Ikonerne for forsinket start tændes ét af gangen; när det bliver ved med at lyse, angives den indstillede tid, när det blinker, angives den aktiverede forsinkelse, og när det er slukket, betyder det, at forsinkelsestiden er udløbet.

T∅RRETUMBLING

1) Anbring tøjet i tromlen og luk lågen.
2) Sæt tørretumblerens stik i stikkontakten: Sørg for, at dine hænder er tørre!
3) Indstil programvælgerknappen på Stop for at nulstille eventuelle tidligere programmer, drej den derefter hen på det bedst egnede program for tekstiltypen, mængden af va- sketøj, som er lagt i tromlen, og den ønskede tørringsgrad (se Tabel over Programmer).
4) Vælg de ønskede tillægsfunktioner ved hjælp af de respektive taster.

5) Tryk på START tasten for at indlede tørretumblingen.
6) Drej programvælgeren til STOP positionen efter afslutning af tørretumblingen (angives ved at kontrollampen for START blinker).
7) Åben lågen og fjern tøjet.
8) Luk lågen.
9) Fjern tørretumblerens stik fra stikkontakten: Sørg for, at dine hænder er tørre!

PROGRAMTABEL

PROGRAMMER MED ELEKTRONISK KONTROL AF FUGT

	Normalt vasketøj	Max 7.0 kg.	Ekstra tørt Skabstørt		Strygetørt Meget fugtigt
	Finvasketøj	Max 3.5 kg.
TIDSSTYREDE PROGRAMMER
	Normalt vasketøj	Max 7.0 kg.	min.120 - 60	min.120 - 60	min.60 - 40	min.60 - 40
	Finvasketøj	Max 3.5 kg.
20 min.

ANBEFALINGER INDEN T∅RRETUMBLING

SORTERING AF VASKET∅J

Inden tørretumbling af tøjet er det nødvendigt at centrifugere det ved en passende hastighed. Ved centrifugering af tøjet ved maks. hastighed opnås en energibesparelse på op til 35 %. Jo højere centrifugeringshastigheden er, desto bedre er resultatet af tørretumblingen.

Brugen af skyllemiddel i forbindelse med vask af tøjet gør det muligt at forbedre tørretumblingen og opnå en tidsbesparelse. Kontrollér, at tøjet tåler tørretumbling, inden det tørretumbles. Se symbolerne på vaskemærkerne.

Gør følgende, hvis symbolet for tørretumbling ikke findes på vaskemærket:

▼ Hvidt/kulørt tøj og krølfrit tøj tørretumbles ved

normal temperatur ved hjælp af det valgte tørretumblingsprogram.

▼ Sarte tekstiler (eksempelvis tøj af akryl) skal altid tørretumbles ved lave temperaturer.

Generelle tips:

▼ Må kun tørretumbles, hvis dette fremgår af vaskemærket.

I modsat fald kan tøjet blive ru.

▼ Mørkt tøj må ikke tørretumbles sammen med lyst tøj. Herved undgås farveafsmitning.

FORSKRIFTER VEDR∅RENDE TEKSTILER

Kontrollér vaskemærket, hvis der er tvivl med hensyn til tekstiltypen. Næsten alle former for tøj, som tåler tørretumbling, er forsynet med et vaskemærke, der angiver, at tøjet tåler tørretumbling.

For at undgå statisk elektricitet anbefales det at benytte skyllemiddel i forbindelse med vask af tøjet i vaskemaskine.

Fjern straks tøj af syntetiske tekstiler fra tromlen for at undgå, at tojet krøller.

VEDLIGEHOLDELSE

INDVENDIG BELYSNING

Belysningen er monteret indvendigt i apparatet.

Benyt følgende fremgangsmåde for at udskifte en pære:

Fjern stikket fra stikkontakten eller frakobl strømmen ved hjælp af hovedafbryderen.
▼ Fjern skærmen fra pæren.
▼ Fjern pæren (fi g. 8).
▼ Advarsel: Brug ikke pærer på mere end 15 W!
▼ Montér skærmen ved pæren på ny.

Kondensvandet opsamles i beholderen, hvis slangen ikke er blevet sluttet direkte til afl øbet (fi g. 9).

Beholderen skal tømmes efter hvert tørretumblingsprogram.

Benyt følgende fremgangsmåde i forbindelse med tømning af beholderen:

Tøm beholderen. Afl øbsåbningen er placeret øverst til venstre (fi g. 10).
Anbring beholderen på ny efter tømning og pres den helt i bund.
Hvis beholderen ved en fejltagelse ikke er blevet tømt eller hvis den fyldes i løbet af tørretumblingen, blinker ikonet for alarmen for fyldt beholder til kondensvand og tørretumbleren afbrydes. Benyt herefter fremgangsmåden, der er beskrevet ovenfor.
Genoptag programmet ved at trykke på tasten (START) til tilbagestilling af alarm for beholder (fi g. 7).

RENG∅RING OG VEDLIGEHOLDELSE

Det er vigtigt at rengøre apparatet efter hver tørretumbling. Herved opnås en tids- og dermed også en energibesparelse.

1. Fnugfi lter i låge (fi g. 11).
2. Fnugfi lter i lågens kant (fi g. 12).
3. Kondensator (fi g. 13).

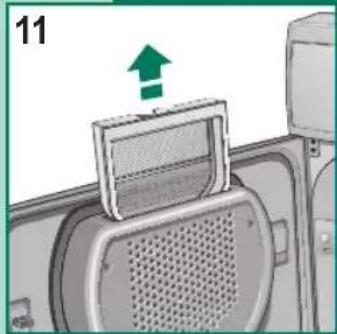

   Fjern fi Iteret ved at trække det opad og rengør det (fi g. 11).

▼ Endvidere er det muligt at fjerne det dobbelte fnugfi liter og rengøre det (fi g. 12).

NB: Eventuelle fi bre i fi literet afhænger ikke af tørretumblingen. Fnuggene stammer fra tekstilfi bre, som beskadiges eller trævles i forbindelse med vask af tojet og først og fremmest som følge af slitage af tojet.

▼ Rengøringen sker nemt ved at skylle fi Itrene med varmt vand.

Det anbefales at rengøre kondensatoren to eller tre gange årligt (fi g. 13/16).
Åben lågen og drej grebet til lodret position. Fjern herefter dækslet (fi g. 13).

RENG∅RING OG VEDLIGEHOLDELSE

Drej de tre greb til lodret position og fjern kondensatoren (fi g. 14).

Vask kondensatoren for og bag og på siden ved at rette vandstrålen mod kondensatoren som vist (fi g. 15/16).
Anbring kondensatoren på den ene side på et håndklæde for at sikre optimal afdrypning.
Montér kondensatoren, när den er tør, ved at udføre ovennævnte indgreb i omvendt række-følge.

Der kan opstå fejl i alle elektriske apparater.

Husk, at det i disse tilfælde er nødvendigt at kontakte en kvalifi ceret tekniker. Du er dog selv i stand til at løse hovedparten af de problemer, som opstår.

Vigtigt: Kobl straks strømmen fra apparatet i tilfælde af funktionsforstyrrelser.

Kontrollér følgende, inden der rettes henvendelse til vores tekniske servicecenter.

AFHJÆLPNING AF FEJL

Apparatet starter ikke

- Kontrollér følgende:

2a) Er der sprunget en sikring? (Kontrollen udføres nemt ved at slutte et andet apparat (eksempelvis en bordlampe) til stikkontakten).

2b) Er alle anvisninger i brugsanvisningen blevet overholdt?

Apparatet starter ikke

- Kontrollér følgende:

1) Er lågen lukket korrekt?
2) Er der blevet trykket på START tasten?

Tøjet bliver ikke tørt

- Kontrollér følgende:

1) Ventilationshullet er muligvis tilstoppet.
2) Rens cellestoffi Iter og kondensator.
3) Filteret er muligvis tilstoppet. (Husk, at tørretumblerens indvendige dele og tojet kan være meget varme, når lågen åbnes).

Kontakt det nærmeste autoriserede tekniske servicecenter og oplys om fejlen, hvis apparatet fortsat ikke fungerer korrekt efter udførelse af ovennævnte kontroller.

Du bedes venligst oplyse model og serienummer og beskrive den opståede fejl.

Disse oplysninger gør det muligt for operatøren ved det tekniske servicecenter at medbringe de nødvendige reservedele og dermed sikre en hurtig og effektiv udførelse af reparationen.

Inden i produktet er der tilbehør, der skal anvendes til afslutning af installationen samt til at montere tørretumbleren på toppen af en frontbetjent vaskemaskine, hvorved der spares plads. Hvis tørretumbleren placeres oven på en vaskemaskine, SKAL stablesættet anvendes. Installatøren vil undersøge, om jeres vaskemaskine egner sig til denne slags installation.

SIKKERHEDSREGLER VEDR.STABLESÆT

Det er yderst vigtigt at værne om jeres og andre menneskers sikkerhed.

Denne vejledning indeholder adskillige tips og advarsler vedrørende sikker anvendelse af dette stable-system Det anbefales at læse disse anvisninger omhyggligt igennem og følge dem, samt at overholde de nævnte sikkerhedsadvarsler.

SIKKERHEDSADVARSELSSYMBOL

Dette symbol advarer mod farer, der eventuelt vil kunne sætte jeres og/eller andre menneskers liv på spil. Alle sikkerhedsadvarsler fremhæves med sikkerhedsadvarselssymbolet og ordet "FARE" eller "ADVARSEL". Disse ord har følgende betydning:

Alle sikkerhedsadvarslerne giver præcise oplysninger om den mulige fare, hvilke metoder kan nedsætte risikoen for ulykker samt hvilke følger tilsidesættelse af anvisningerne vil kunne have.

INSTALLATIONSANVISNINGER

UDSTYR OG DELE

17

A

Tilvejebring det nødvendige værktøj og alle dele, før I går i gang med installationen.

Påkrævet værktøj og udstyr

▼ TORX®† T20 skruetrækker
▼ 24 mm skruenøgle
2 hjørnestykker af ekspansivpolystyren fra indpakningsmaterialet
▼ 1 blød klud vædet med vand og et mildt rengøringsmiddel

VIGTIGT: Den stablede vaskemaskine/tørretumbler kan også installeres i en niche eller i et skab. Man skal i denne forbindelse kontrollere vandtilførselsventilernes og den jordede stikdåses placering. Skulle der opstå behov for at foretage ændringer på vandforsyningsventilerne, skal der rettes henvendelse til den tekniske assistance for at få arbejdet udført. Målene vist nedenfor angiver de minimale pladskrav.

Der bør være mere plads for at gøre det nemmere at foretage installationen og vedligeholdelse.

INDBYGGET ELLER INSTALLATION I SKAB

Det er muligt, at der kræves ekstra plads for at udligne væggenes, dørenes og gulvenes form (fi g. 18).

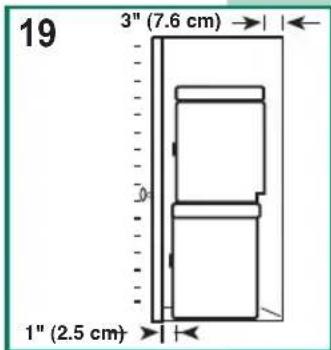

Der bør være 2,5 cm mere plads på tørretumblerens sider for at dæmpe vibrationerne og støjen (fi g. 19).

Hvis de stablede maskiner skal installeres i et skab med én dør, skal minimumskravene til ventilation på dørens over- og underdel opfyldes (fi g. 20).

Der kan også anvendes en dør med lameller med et tilsvarende antal ventialtionsåbninger (fi g. 20).

1. 2 eller flere personer skal stille vaskemaskinen så tæt som muligt på det endelige opstillingssted.

2. Vaskemaskinen nivelleres ifølge anvisningerne i vaskemaskinens brugervejledning.

ADVARSEL: Tung vægt. Der skal to eller fl ere personer til for at transportere og installere vaskemaskinen. TILSIDESÆTTELSE AF DENNE ADVARSEL KAN MEDF∅RE RYGSKADER ELLER ANDRE SKADER.

MONTERING AF STABLEB∅JLERNE

1. Placér de to hjørnestykker af ekspansivpolystyren på gulvet.

2. To eller flere personer skal tage godt fat i vaskemaskinens hoveddel og lægge den ned med forsiden vendt mod ekspansivpolystyrenen.

ADVARSEL: Tung vægt. Der skal to eller fl ere personer til for at transportere og installere tørretumbleren. TILSIDESÆTTELSE AF DENNE ADVARSEL KAN MEDF∅RE RYGSKADER ELLER ANDRE SKADER.

MONTERING AF STABLEB∅JLERNE

1. Fjern de to skruer fra tørretumblerens bund, og opbevar dem (gælder kun for tørretumblermodeller med ventilation).
2. Montér de to bøjler på vaskemaskinens bagkant som vist (fi g. 22) ved hjæp af de to skruer, der følger med sættet.

A. Fjern de to skruer (gælder kun for tørretumblermodeller med ventilation, se fi g. 22).

fi g. 23/24).

1. Skru tørretumblerens fire fødder så langt ind som muligt med en 24 mm skruenøgle, og skab kontakt med tørretumblerens bund. Pas på ikke at udøve for stor kraft.
2. Stil tørretumbleren lodret.
3. Rens vaskemaskinens top med den bløde klud vædet med vand og et mildt rengøringsmiddel. Derved sikrer man, at de medfølgende, klæbende fodstøtter sidder ordentligt fast på overfl aden.

INSTALLATION AF T∅RRETUMBLEREN PÅ TOPPEN AF VASKEMASKINEN

1. 2 eller fl ere personer skal løfte tørretumbleren og placere den oven på vaskemaskinen. Sørg for, at stablebøjlerne placeres på afstand af vaskemaskinens bagkant.

ADVARSEL: Tung vægt. Der skal to eller fl ere personer til for at transportere og installere tørretumbleren. TILSIDESÆTTELSE AF DENNE ADVARSEL KAN MEDF∅RE RYGSKADER ELLER ANDRE SKADER.

INSTALLATION AF T∅RRETUMBLEREN PÅ TOPPEN AF VASKEMASKINEN

1. Skub tørretumbleren frem mod vaskemaskinens forside.

Stablebøjlerne glider henover vaskemaskinens bagkant og når den rette position (fi g. 25/26).

Forankring af tørretumblerens forreste fødder

1. Læn tørretumbleren bagud for at hæve de to forreste fødder fra vaskemaskinen. Hold tørretumbleren i denne position, og sæt en af de to forankringer til fødderne fast på en af tørretumblerens forreste fødder. Jævnfør fi guren ved siden af, hvor fodens forankring er vist (fi g.27).

A. A.Når installationen er udført, skal denne kant kunne ses fra forsiden.

VIGTIGT: Ved kontakt vil den klæbende del straks sætte sig fast. Man skal derfor sørge for, at fodens forankring er placeret helt rigtigt, før den kommer i kontakt med vaskemaskinen. Hvis den stablede vaskemaskine/tørretumbler skal fl yttes til et andet sted på et senere tidspunkt, må fodens forankring ikke fjernes. Når disse forankringer fjernes, vil de nemlig ikke længere være i stand til at klæbe ordentligt fast på overfl aden.

1. Hold fast i fodens forankring, og placér tørretumbleren på toppen af vaskemaskinen igen. Fodens forankring vil blive i den rette position og klæbe fast til toppen af vaskemaskinen.

2. Gentag den samme procedure for den anden forreste fod.

1. Se efter, om de to bøjler på vaskemaskinens bagside er godt forankret i deres stilling Hvis bøjlerne fremviser spillerum, skal man anvende den 24 mm skruenøgle til at stramme tørretumblerens to bagerste fødder, så det sikres, at bøjlerne er godt forankret til vaskemaskinens bagkant.

2. Hæv tørretumblerens forside og justér de to forreste fødder til den samme højde som de bagerste.

3. Stil et vaterpas på toppen af tørretumbleren for at tjekke, om den er placeret rigtigt. Tjek først nivelleringen fra den ene side til den anden og derefter fra for- til bagsiden.

Skulle vaskemaskinen og tørretumbleren ikke være nivellerede, skal man justere tørretumblerens fødder efter behov og gentage nivelleringstjekket.

Dear Customer,
