Tuotetyyppi	Kuivausrumpu
Merkki	UPO
Malli	TC7040
Leveys	59.5 cm
Korkeus	85.0 cm
Syvyys	60.4 cm
Maksimi kuivauskapasiteetti	7 kg
Teholuokitus	Katso arvokilpi (tyypillisesti 2000-2500 W)
Jännite	Katso arvokilpi (tyypillisesti 230 V)
Ohjelmatyypit	Elektroninen kosteuden säätö (Resistant, Delicates), Ajastetut ohjelmat
Ominaisuudet	Rypistymisenesto, Viivästetty käynnistys jopa 8h, Äänimerkin mykistys, Sisävalo
Suodatintyypit	Luukun nukkasuodatin, Täyttöaukon nukkasuodatin, Lauhdutin
Lauhdutusvesisäiliö	Alempi säiliö, tyhjennettävä jokaisen käyttöjakson jälkeen
Luukun avaus	Käännettävä (vasen/oikea), vaatii pätevän teknikon
Asennus	Vapaasti seisova tai pinottavissa pesukoneen päälle pinontasarjan avulla
Turvallisuusvaatimukset	Kytkettävä maadoitettuun verkkovirtaan; älä käytä jatkojohtoja
Huoltotiheys	Puhdista suodattimet jokaisen käytön jälkeen; lauhdutin 2-3 käyttökerran välein

Usein kysytyt kysymykset - TC7040 UPO

Kuinka käynnistän kuivausjakson UPO TC7040:ssä?

Laita pyykki rumpuun, sulje luukku, pistä pistoke pistorasiaan. Käännä ohjelmavalitsin haluttuun ohjelmaan, valitse tarvittaessa lisätoiminnot ja paina KÄYNNISTYS-painiketta.

Mitä teen, jos kuivausrumpu pysähtyy ja säiliön merkkivalo vilkkuu?

Lauhdutusvesisäiliö on täynnä. Tyhjennä se irrottamalla alempi säiliö, kaatamalla vesi pois ja asettamalla se takaisin. Paina sitten KÄYNNISTYS-painiketta jatkaaksesi.

Kuinka puhdistan nukkasuodattimet?

Jokaisen käyttöjakson jälkeen irrota luukun nukkasuodatin vetämällä sitä ylöspäin. Tarkista myös täyttöaukon sisällä oleva suodatin. Huuhtele molemmat juoksevan kuuman veden alla ja kuivaa ennen takaisin asettamista.

Kuinka usein minun tulisi puhdistaa lauhdutin?

Puhdista lauhdutin kaksi tai kolme kertaa vuodessa. Avaa alempi luukku, käännä vivut, irrota lauhdutin, pese vedellä, kuivaa ja asenna takaisin.

Voinko viivästyttää kuivausjakson alkamista?

Kyllä, paina Viivästetty käynnistys-painiketta toistuvasti valitaksesi 1, 2, 4 tai 8 tuntia. Paina sitten KÄYNNISTYS. Kone aloittaa kuivauksen asetetun viiveen jälkeen.

Mitä kankaita voin kuivata tässä kuivausrummussa?

Lähes kaikki konekuivattavat kankaat. Tarkista hoito-ohjemerkinnät. Käytä Resistant-ohjelmia puuvillalle/pellavalle (enintään 7 kg) ja Delicates-ohjelmia synteettisille (enintään 3,5 kg). Vältä kumia, lateksia ja syttyvillä aineilla tahriintuneita tekstiilejä.

Kuinka vaihdan luukun avaussuunnan?

Tämän tulee tehdä pätevä teknikko. Ota yhteyttä asiakaspalveluun luukun saranan kääntämiseksi.

Miksi kuivausrumpu ei kuivaa pyykkiä kunnolla?

Tarkista, ettei ilmanpoistoaukko ole tukossa, puhdista nukkasuodattimet ja lauhdutin, ja varmista, ettei pyykki ole liian märkää. Varmista myös, että oikea ohjelma on valittu.

Voinko pinota tämän kuivausrummun pesukoneen päälle?

Kyllä, mutta sinun tulee käyttää mukana toimitettua pinontasarjaa. Noudata asennusohjeita huolellisesti kiinnittääksesi kuivausrummun turvallisesti päälle.

Mitä teen, jos kuivausrumpu ei käynnisty?

Varmista, että pistoke on kytketty, luukku on kunnolla kiinni ja KÄYNNISTYS-painiketta on painettu. Tarkista pistorasia ja sulake. Jos se ei edelleenkään käynnisty, ota yhteyttä asiakaspalveluun.

KÄYTTÖOHJE TC7040 UPO

Kiitos että valitsit meidän tuotteemme.

Lue ohjeet huolellisesti ennen laitteen liitäntää ja käyttämistä.

Toimintaperiaatteiden tunteminen takaa laitteen oikean ja turvallisen käytön.

Käyttöohjeissa on paljon hyödyllisiä tietoja toiminnasta sekä teknisiä tietoja, jotka auttavat sinua käyttämään

laitetta parhaalla mahdollisella tavalla.

Jos laite myydään tai luovutetaan muille, myös käyttöohjeet täytyy antaa uudelle käyttäjälle.

SISÄLLYSLUETTELO

JOMAUTUKSIA JA OHJEITA KÄYTTÄJÄLLE 15-16

- Tekniset tiedot 15

ONEEN KUVAUS 17

• Lisävarusteet 17

ONEEN ASENNUS 17-18

- Asennus 17

• Kuivaajan tasapainottaminen 18
• Sähköverkkoon liitäntä 18
• Luukun suunnan vaihtaminen 18

ONEEN KÄYTTÖ 19-20

• Ohjauspaneelin kuvaus 19
• Kuivaaminen 19
• Ohjelmataulukko 20
- Suosituksia ennen kuivaamista 20
• Kuituja koskevia varotoimia 20

JOLTO

- Sisävalo

• Lauhdevesisäiliön tyhjennys
- Puhdistus ja huolto
• Vianetsintä

- Ongelmien ratkaisu

20-21

20

21

21-22

22

22

HUOMAUTUKSIA JA OHJEITA KÄYTTÄJÄLLE

TEKNISET TIEDOT

Mitat:	Leveys:	59.5
	Korkeus:	85.0
	Syvyys:	60.4
Maksimitäyttö		7 kg kuivaa pyykkiä
Nimellisteho		katso arvokilpeä
Jännite		katso arvokilpeä

MALLI:

VALMISTUSNUMERO:

OSTOPÄIVÄ:

Tätä laitetta saa käyttää ainoastaan kotitalouden kuivaajana. Kaikenlainen muu käyttö on väärinkäyttöä ja se on vaarallista.
Säilytä tämä käyttöohje aina kuivaajan läheisyy-dessä, jotta se on käytettävissä tarvittaessa.
Kaikki koneen muutokset tai peukalointiyritykset ovat käyttäjälle vaarallisia ja vahingoittavat tuotetta.
Tarkista kodinkonetta vastaanottaessasi, että se ei ole vahingoittunut kuljetuksen aikana. Mikäli havaitset vaurioita, ota heti yhteys jälleenmyyjään.
- Älä peitä kuivaajaa pyykillä tai muilla esineillä.
Varo konetta sijoittaessasi, ettei virtajohto joudu mutkalle tai puristuksiin, ja varmista, että se on saavutettavissa tarvittaessa.
▼ Sulje luukku aina koneen käytön jälkeen.
Näin lapset eivät voi nojata luukkuun aiheuttaen koneen kaatumisvaaran.
Lapset eivät saa käyttää konetta ilman valvon-taa.
▼ Älä kuivaa koneessa likaisia vaatteita.
Älä koskaan kuivaa vaatteita, joissa on ollut seuraavien aineiden tahroja, ruokaöljy, raakaöljy, asetoni, alkoholi, bensiini, kerosiini, tahranpoistoaine, tärpätti, vaha.
Poista nämä aineet ennen kuivaajaan laittamista pesemällä kankaat lämpimässä vedessä ja lisäämällä pesuainetta.
Älä kuivaa vaahtokumia, lateksia, sadetakkeja, vesitiiviitä kankaita, kumimattoja tai vaahtomuovia sisältäviä vaatteita tai tyynyjä, koska ne saattavat sulaa ja vahingoittaa muita vaatteita tai jopa konetta.
▼ Huuhteluaineita tai muita vastaavia aineita täytyy käyttää pakkauksen ohjeiden mukaisesti.
Jos laite myydään tai luovutetaan muille, tämän käyttöohjeen tulee seurata sitä, jotta seuraava käyttäjä osaa käyttää kuivaajaa oikein ja turvallisesti.
Älä yritä itse korjata laitetta, koska muiden kuin ammattitaitoisten teknikoiden suorittamat korjaukset saattavat aiheuttaa vakavia vahinkoja ja saavat korjaustakuun raukeamaan.
Konetta saa korjata ainoastaan huoltopisteiden valtuutettu henkilökunta. Korjaustoimenpiteissä

saa käyttää ainoastaan alkuperäisiä vara- osia.

Linkoa tai väännä pyykki hyvin ennen kuivaa- jaan laittamista. Hyvin lingottu pyykki kuivuu nopeammin.
▼ Puhdista sihti huolellisesti jokaisen käytön jälkeen kunnollisen ilmankierron takaamiseksi.
- Älä irrota pistoketta tai laita sitä pistorasiaan märin käsin.
Kone tulee liittää maadoitettuun, turvallisuus-vaatimukset täyttävään pistorasiaan.
▼ Koneen liittäminen jatkojohtojen tai jakorasioiden avulla on kielletty.
- Älä altista konetta ilmastotekijöille.
▼ Muista aina kytkeä kone irti sähköverkosta korjaustoimenpiteitä ja puhdistamista varten.
Kun haluat irrottaa pistokkeen pistorasiasta, älä vedä johdosta vaan tartu pistokceeseen.
Tämä laite on merkitty sähkö- ja elektroniik-kalaitteiden hävittämistä koskevan Euroopan direktiivin 2002/96/EU (WEEE) mukaisesti. Varmista, että laite hävitetään oikealla tavalla, näin autat välttämään mahdolliset ympäristöä ja terveyttä uhkaavat haitat.

Merkki tuotteessa tai sen asiakirjoissa tarkoittaa, että laitetta ei saa hävittää kotitalousjätteiden mukana, vaan se tulee toimittaa sopivaan sähkö- ja elektroniikkalaitteiden kierrätyskeskukseen.

Hävitä laite paikallisten jätehuoltomääräysten mukaisesti.

Lisätietoja tuotteen käsittelystä, keräämisestä ja kierrättämisestä saat paikallisilta viranomaisilta, jätehuollosta tai liikkeestä, josta laite on ostettu.

HUOMIO!!! Pinnat, joissa näkyy tämämerkki, saattavat toiminnan aikana kuumentua.

VALMISTAJA EI MILLÄÄN TAVOIN VASTAA MAHDOLLISISTA VAHINGOISTA, JOTKA AIHEUTU VAT TURVALLISUUSOHJEIDEN TAI KÄYTTÖOHJEIDEN NOUDATTAMATTA JÄTTÄMISESTÄ

KONEEN KUVAUS

1 Rummun luukku.
2 Rummun sihti.
3 Ohjauspaneeli.
4 Kuivausrumpu.
5 Sihti.

6 Arvokilpi.
7 Alempi lauhdesäiliö.
8 Säädettävät jalat.
9 Alaluukku.
10 Lauhduttimen luukku.

Asennuksen saa suorittaa ainoastaan pätevä ammattihenkilökunta ja se on tehtävä valmistajan ohjeiden mukaisesti, koska vääränlainen asennus voi aiheuttaa henkilö- ja omaisuusvahinkoja.
Älä sijoita kuivaajaa tilaan, jossa se saattaa jäätyä. Jäätyminen voi vahingoittaa koneen elektronisia osia.
▼ Sijoita kuivaaja tuuletettuun tilaan.
Älä peitä koneen takana olevaa tuuletusaukkoa (kuva 2) äläkä laita konetta paksun kokolattiamaton päälle.
Puhdista kuivausrummun sisus kostealla liinalla siihen kerääntyvän pölyn pois-tamiseksi.

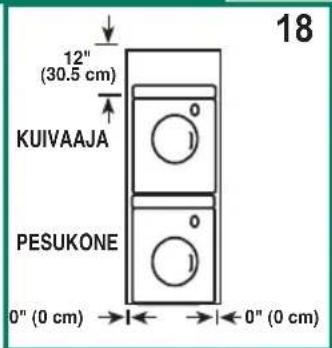

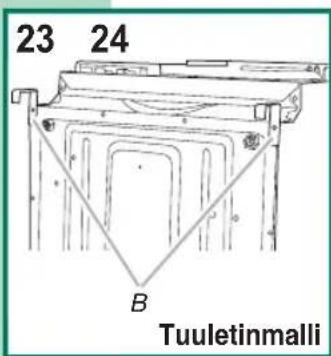

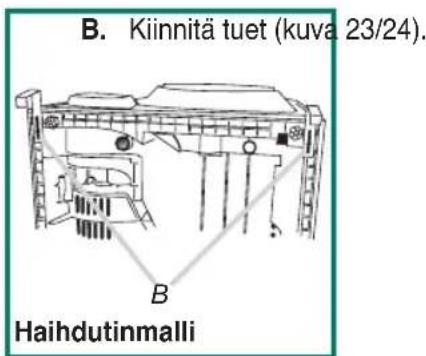

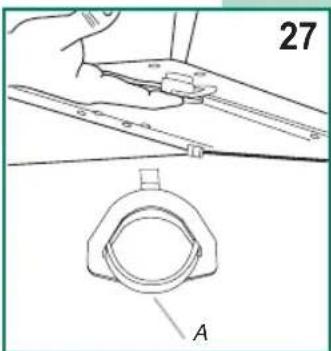

VAROITUS!!! Jos laitteet asetetaan päällekkäin, TÄYTYY asentaa päällekkäinasettamissarja. Huomaa! Jos kuivaaja sijoitetaan pesukoneen tai muun tuotteen päälle, lue päällekkäinasettamissarjan tiedot.

KUIVAAJAN TASAPAINOTTAMINEN

Säädettävät jalat. Sijoita kuivaaja pystysuoraan niin että se on tukevasti kaikkien neljän jalan päällä. Tasapainota kone säätämällä jalkoja seuraavalla tavalla.

▼ Nosta konetta hieman.
▼ Säädä jalat oikealle korkeudelle (kuva 3).
▼ Laske kone alas.

HUOMAA : Epätasapainossa olevan koneen laakerit saattavat vahingoittua ja kulua ennen aikojaan. Tätä kuivaajaa ei tarvitse kiinnittää lattiaan.

Varmista, että koneen takana sijaitsevassa arvokilvessä mainittu jännite vastaa sähköverkon jännitettä.
Turvakatkaisimen, virtajohtojen ja pistorasian täytyy vastata arvokilvessä mainittua enimmäiskuormitusta.
Asennuksen päätyttyä moninapaisen verkkokytkimen täytyy taata sähköverkkoon liitäntä.
Pistorasian, johon kone liitetään, täytyy olla maadoitettu. Muussa tapauksessa valmistaja ei vastaa mahdollisista vahingoista (kuva 4).
Jos virtajohto on jollain tavoin vahingoittunut, ota yhteys valtuutettuun huoltoliikkeeseen.
Kuivaajaa ei saa liittää sähköverkkoon jatkojohdon tai jakorasian kautta.
Sijoita laite siten, että virtajohtoon on pääsee käsiksi ja sen voi tarvittaessa irrottaa pistorasiasta.

Tärkeää: Kytke kone irti sähköverkosta jokaisen kuivausjakson jälkeen, jotta lapset eivät pääse vahingossa käynnistämään sitä.

LUUKUN AVAAMINEN JA SUUNNAN VAIHTAMINEN

Paina luukkua oikealta puolelta (kuva 5) (luukku avautuu). Jos luukku on toisin päin, paina sen vasenta puolta.

Rummun luukun suuntaa voidaan muuttaa tarpeen mukaan (kuva 6).

HUOMAA: Toimenpiteen saa suorittaa vain pätevä henkilökunta. Ota yhteys huoltopalveluun.

OHJAUSPANEELIN KUVAUS

P. Ohjelmanvalitsimella valitaan ohjelmat kuitutyypin ja omien tarpeiden mukaan. Jos ohjelmaa halutaan muuttaa tai jos koneeseen halutaan myöhemmin lisätä pyykkiä, ohjelman-valitsin viedään asentoon "STOP", sitten valitsin viedään uudelleen halutun ohjelman kohdalle ja painetaan painiketta "START".

HUOMAA: Varoitus!! On suositeltavaa käyttää tätä toimintoa vain kun se on välttämätöntä ja vain kun nollattava ohjelma on ollut toiminnassa alle 3 minuuttia.

S. Start-painike Kuivausjakso käynnistetään tätä painiketta painamalla.

Ls. Start-merkkivalo ei pala asennossa "STOP". Kun se palaa, ohjelma on käynnissä. Nopea vilkkuminen osoittaa, että valittu ohjelma voidaan käynnistää. Hidas vilkkuminen osoittaa ohjelman päätymisen.

Lv. Altaan täyttymisen hälytyskuvakkeen vilkkuminen osoittaa, että säiliö on täynnä ja se täytyy tyhjentää (jakso pysähtyy).

A. Rypistymisen eston painike aktivoi toiminnon, joka kuivausjakson päätyttyä pyörittää rumpua molempiin suuntiin 60 minuutin ajan estäen pyykin rypistymisen. Jokaisen pyörähdyksen ilmaisee lyhyt äänimerkki.

LA. Rypistymisen eston merkkivalo sammuneena osoittaa, että toiminto ei ole käytössä,

valon palaessa toiminto on aktiivinen. Valon vilkkuminen osoittaa, että toiminto on käynnissä ja kuivausjakson päättymisen näyttää myös Start-merkkivalon vilkkuminen.

C. Äänimerkin hiljentämispainike poistaa ääni- merkin käytöstä, muuten se on aina aktiivinen.

Lc. Äänimerkin merkkivalo ei pala kun ääni- merkki on pois käytöstä (valinta pysyy muis- tissa myös koneen sammuttamisen jälkeen).

R. Ajastetun käynnistyksen painike mahdollistaa kuivauksen käynnistämisen siirtämisen enintään 8 tuntia myöhemmäksi. Aika voidaan valita seuraavalla tavalla: kuivauksen aloitus siirtyy 1, 2, 4, 8 tuntia myöhemmäksi jokaisella painikkeen painalluksella. Kun painat START-painiketta, valittu merkkivalo vilkkuu osoittaen, että toiminto on aktivoitu. Tästä hetkestä lähtien kone odottaa asetetun ajan ja käynnistää sitten kuivausjakson.

Jos odotusaikana sattuu sähkökatko, asetus peruuntuu ja jakso käynnistyy välittömästi kun START-painiketta painetaan.

LR. Ajastetun käynnistyksen merkkivalot syttyvät yksi kerrallaan, niiden palaminen osoittaa asetetun ajan, vilkkuminen osoittaa, että ajastus on aktivoitu ja valon sammuminen näyttää ajastetun ajan päättymisen.

KUIVAAMINEN

1) Laita pyykki rumpuun ja sulje luukku.

2) Laita pistoke pistorasiaan kuivin käsin.

3) Aseta ohjelmanvalitsin asentoon Stop edellisten ohjelmien nollaamiseksi ja käännä se sitten kuitutyypille, pyykkimäärälle ja halutulle kuivuustasolle sopivan ohjelman kohdalle (katso Ohjelmataulukkoa).

4) Valitse haluamasi lisätoiminnot vastaavilla painikkeilla.

5) Aloita kuivausjakso painamalla START-paini-

ketta.

6) Kuivausjakson päätymisen osoittaa merkkivalon vilkkuminen sekä äänimerkki, vie valitsin asentoon STOP.

7) Avaa rummun luukku ja ota pyykki konees- ta.

8) Sulje luukku.

9) Irrota pistoke pistorasiasta kuivin käsin.

OHJELMATAULUKKO

KOSTEUDEN ELEKTRONISELLA VALVÖNNALLA VARUŠTETUT OHJELMAT

	Kestävät kuidut	Max 7.0 kg.	+Hyvin kuiva	Kaappikuiva	Silitytskuiva	Kostea
	Arat kuidut	Max 3.5 kg.

AIKAOHJELMAT

	Kestävät kuidut	Max 7.0 kg.	min. 120 - 60	min. 120 - 60	min. 60 - 40	min. 60 - 40
	Arat kuidut	Max 3.5 kg.
20 min.

SUOSITUKSIA ENNEN KUIVAAMISTA

PYYKIN LAJITTELU

Ennen pyykin kuivaamista se täytyy lingota sopivalla linkousnopeudella. Jos linkoat pyykin suurimmalla mahdollisella nopeudella, säästät jopa 35 % aikaa ja energiaa. Mitä suurempi linkousnopeus sitä parempi kuivaustulos. Huuhteluaineen käyttäminen pesukoneessa parantaa kuivausta ja säästää aikaa. Ennen pyykin kuivamista koneessa on tarkistettava, että se sopii rumpukuivaukseen. Katso siis hoito-ohjemerkintöjä.

Mikäli hoito-ohjeessa ei ole rumpukuivauksen merkintää, noudata seuraavia ohjeita:

- Valko/kirjopyykki sekä helposti siliävä pyykki kuivataan valitun kuivausohjelman normaalissa lämpötilassa

Kuivaa arat kuidut, kuten akryyli, aina alhaisessa lämpötilassa.

Neuvoja:

Jersey kutistuu usein ei ainoastaan pesun vaan myös kuivauksen aikana.

Pellava.

▼ Kuivaa koneessa vain jos valmistajan hoitoohjeessa on rumpukuivauksen merkki.

Muuten kankaasta voi tulla karheaa.

- Älä kuivaa tummia värejä yhdessä vaaleiden kanssa, näin vältät mahdollisen värjääntymisen.

KUITUJA KOSKEVIA VAROTOIMIA

Jos et ole varma kuitutyypistä, katso hoito-ohjemerkintää.

Melkein kaikissa rumpukuivauksen kestävissä vaatteissa on tätä osoittava merkintä.

Käytä pesukoneen huuhtelujaksossa huuhteluainetta vaatteiden staattisen sähkön välttämiseksi.

Ota syntetiset kuidut heti pois rummusta, jotta ne eivät rypisty.

HUOLTO

SISÄVALO (MALLIKOHTAINEN)

Valo on laitteen sisällä.

Lamppu vaihdetaan seuraavalla tavalla:

▼ Tlrrota pistoke pistorasiasta tai kytke laite irti sähköverkosta kytkimellä.
▼ Poista lampun suojus.

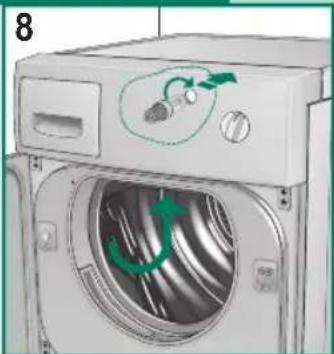

▼ Ota lamppu pois (kuva 8).
▼ Varoitus: Älä käytä lamppuja, joiden teho on yli 15 W!
▼ Aseta lampun suojus paikalleen.

Lauhdevesi kerääntyy säiliöön (kuva 9). Säiliö täytyy tyhjentää jokaisen kuivausjakson jälkeen.

Säiliö tyhjennetään seurävalla tavalla:

▼ Ota säiliö koneesta (kuva 9);

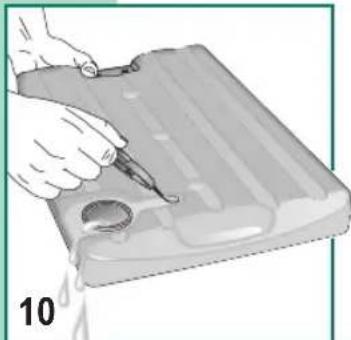

▼ Tyhjennä säiliö; tyhjennysaukko on vasemmalla puolella ylhäällä (kuva 10)
Kun säiliö on tyhjä työnnä se paikalleen pohjaan saakka;
Jos unohdat tyhjentää säiliön tai jos se täytyy kuivauksen aikana, lauhdevesialtaan hälytysmerkkivalo vilkkuu ja kone pysähtyy. Toimi edellä annettujen ohjeiden mukaan.
Kun haluat jatkaa keskeytynyttä jaksoa, paina painiketta (START) altaan hälytyksen kuiittaus (kuva 9).

PUHDISTUS JA HUOLTO

Kytke kone irti sähköverkosta ennen puhdistuksen aloittamista. On tärkeää puhdistaa kone jokaisen käytön jälkeen, näin säästät aikaa ja energiaa.

1. Luukun nukkasihti (kuva 11).
2. Täyttöaukon nukkasihti (kuva 12).
3. Lauhdutin (kuva 13).
   Irrota sihti vetämällä sitä ylöspäin ja puhdista se (kuva 12).
   ▼ Voit myös irrottaa täyttöaukon kaksi nukkasihtiä ja puhdistaa ne (kuva 13).

HUOMAA Nukka sihdissä ei riipu kuivauksesta.

Nukka tulee pesun aikana rikkoutuneen tai nukkaantuneen kankaan kui-duista ja ennen kaikkea vaatteen kulumisesta.

Puhdistaminen käy yksinkertaisesti lämpimässä juoksevassa vedessä.

On suositeltavaa puhdistaa lauhdutin pari kolme kertaa vuodessa (kuva 13/16).
Avaa luukku kääntämällä kahva pystysuoraan ja irrota kansi (kuva 13).

PUHDISTUS JA HUOLTO

Käännä 3 kahvaa pystysuoraan ja irrota lauhdutin (kuva 14).

▼ Pese lauhdutin edestä ja takaa sekä sivuilta vesisuihkulla kuten kuvassa (kuvat 15/16).

Aseta lauhdutin kyljelleen pyyhkeen päälle, jotta kaikki vesi valuu pois.

Kun lauhdutin on kuiva, aseta se paikalleen suorittaen yllä kuvatut toimenpiteet päinvastaisessa järjestyksessä.

Kaikki sähkölaitteet saattavat vioittua.

Muista, että tällöin on kutsuttava pätevä teknikko. Voit kuitenkin itse ratkaista useita ongelmia.

Tärkeää: Toimintahäiriön sattuessa kone täytyy välittömästi kytkeä irti sähköverkosta.

Tarkista alla mainitut kohdat ennen huoltopalvelun kutsumista.

ONGELMIEN RATKAISU

Jos kone ei käynnisty

• Varmista, että:

1) kone on kytketty sähköverkkoon

2) pistorasiassa on jännite:

2a) Onko sulake palanut? (Tarkistaminen on helppoa, voit tehdä sen toisella laitteella, esimerkiksi pöytälampulla).

2b) Onko käyttöoppaan ohjeita noudatettu?

Jos kone ei käynnisty

• Varmista, että:

1) luukku on kunnolla kiinni

2) Start-painiketta on painettu

Pyykki ei kuivu

• Varmista, että:

1) ilma-aukko ei ole tukossa

2) Puhdista nukkasihti ja lauhdutin.

3) sihti ei ole tukossa (Muista luukkua avates- sasi, että kuivaajan sisus ja pyykki saattavat olla hyvin kuumia).

Jos laite ei yllä kuvattujen tarkistusten jälkeen vieläkään toimi moitteettomasti, ilmoita viasta lähimpään valtuutettuun huoltoliikkeeseen.

Ilmoita koneen malli, valmistusnumero sekä vian laatu.

Näiden tietojen avulla huoltoteknikko voi hankkia tarvittavat varaosat ja taata pikaisen ja tehokkaan korjauksen.

Tuotteen sisältä löytyy varuste asennuksen päättämistä varten. Se mahdollistaa kuivaajan asentamisen edestä täytettävän pesukoneen päälle tilan säästämiseksi. Jos kuivaaja on sijoitettu pesukoneen päälle, päällekkäinasettamissarjaa TÄYTYY käyttää . Asentaja tarkistaa onko sinun pesukoneesi sopiva tällaista asennusta varten.

PÄÄLLEKKÄINAŞETTAMISSARJAN TURVALLISUUS

Sinun sekä muiden turvallisuus on erittäin tärkeää.

Tässä ohjekirjassa on useita suosituksia ja varoituksia tämän päällekkäinasettamissarjan turvallista käyttöä varten. Suosittelemme, että luet nämä ohjeet huolellisesti ja noudatat mainittuja turvallisuutta koskevia ohjeita.

Tämä merkki varoittaa mahdollisesta, jopa hengenvaarallisesta, sinua ja/tai muita uhkaavasta vaarasta. Kaikkia turvavaroituksia edeltää turvavaroituksen merkki sekä sana "VAARA" tai "VAROITUS". Näiden sanojen merkitys on seuraava:

VAARA: ELLEI tätä varoitusta välittömästi noudateta, toimenpide saattaa johtaa vakavaan vammaan tai hengenvaaraan.

VAARA: ELLEI tätä varoitusta välittömästi noudateta, toimenpide saattaa johtaa vakavaan vammaan tai hengenvaaraan.

Kaikki turvallisuutta koskevat varoitukset antavat tarkkoja tietoja mahdollisesta vaarasta, menet- telyistä riskin pienentämiseksi sekä annettujen ohjeiden noudattamatta jättämisen seurauksista.

ASENNUSOHJEET

VARUSTEET JA OSAT

17

A

B

C

Ennen asennuksen aloittamista on hankittava tarvittavat työkalut ja osat.

Tarvittavat työkalut ja osat

▼ TORX®† T20 ruuvitaltta
▼ 24 mm ruuviavain
▼ 2 pakkausmateriaalista otettua polystyreenikulmapalaa
▼ 1 pehmeä liina ja vettä sekä hellävaraista pesuainetta

Toimitetut osat (kuva 17)

Avaa pakkaus ja tarkista, että siinä ovat kaikki osat.

A. Jalkojen kiinnittimet
B. Tuet
C. B. C. -TORX®† ruuvit

TORX®† ON TEXTRON INNOVATIONS INC:N REKISTERÖITY TAVARAMERKKI.

UPOTUS TAI KAAPPIIN ASENNUS

TÄRKEÄÄ: Pesukone/kuivaajayhdistelmä voidaan asentaa syvennykseen tai kaappiin. Tätä varten on tarkistettava veden ottohanojen sekä maadoitetun pistorasian sijainti. Jos vedenottohanoihin, verk-kopistorasiaan tai virtajohtoon täytyy tehdä muutoksia, kutsu huoltopalvelu tekemään ne. Alla näkyvät mitat viitta avat tarvittavaan vähimmäistilaan.

Asennustyön helpottamiseksi ja huoltoa varten on hyvä jättää lisää tilaa.

UPOTUS TAI KAAPPIIN ASENNUS

Lisätilaa voidaan tarvita kompensoimaan seinien, ovien ja lattioiden muotoa (kuva 18).
On suositeltavaa jättää 2,5 cm lisää tilaa kuivaajan sivuille tärinän ja melun vähentämiseksi (kuva 19).
Jos yhdistelmä asennetaan yksioviseen kaappiin, oven ylä- ja alareunasta täytyy päästä edes jonkin verran tuuletusta (kuva 20).
▼ On myös mahdollista käyttää säleovea, jossa on tuuletusaukot (kuva 20).

1. Siirrä pesukone kahden tai useamman henkilön avulla mahdollisimman lähelle lopullista asennus-paikkaa.
2. Tasapainota pesukone sen käyttöoppaan ohjeiden mukaisesti.

VAROITUS: Kone on painava. Pesukoneen siirtäminen ja asentaminen vaatii vähintään kaksi henkilöä. TÄMÄN VAROITUKSEN NOUDATTAMISEN LAIMIN-LYÖMINEN SAATTAA AIHEUTTAA TAPATURMIA TAI MUUTA VAHINKOA.

PÄÄLLEKKÄINASETTAMISTUKIEN KIINNITYS

1. Sijoita kaksi polystyreenikulmaosaa lattialle.
2. Tartu pesukoneen runkoon vähintään kahden henkilön avulla ja laske se etupuoli alaspäin polystyreenin päälle.

VAROITUS: Kone on painava. Kuivaajan siirtäminen ja asentaminen vaatii vähintään kaksi henkilöä. TÄMÄN VAROITUKSEN NOUDATTAMISEN LAIMINLYÖMINEN SAATTAA AIHEUTTAA TAP-ATURMIA TAI MUUTA VAHINKOA.

PÄÄLLEKKÄINASETTAMISTUKIEN KIINNITYS

1. Irrota kuivaajan pohjasta kaksi ruuvia ja laita ne talteen (vain tuuletetut kuivaa-jamallit).
2. Kiinnitä kaksi tukea pesukoneen takareunaan kuten kuvassa (kuva 22), käyttämällä kahta sarjan mukana toimitettua ruuvia.

A. Poista kaksi ruuvia (vain tuuletetut kuivaajamallit kuva 22).

1. Ruuvaa kuivaajan neljä jalkaa kiinni 24 mm ruuviavaimella kiristäen ne pohjaan saakka, jotta ne koskevat kuivaajan pohjaan. Älä käytä liikaa voimaa.
2. Nosta kuivaaja pystyyn.
3. Puhdista pesukoneen pinta pehmeällä liinalla ja vedellä, johon olet lisännyt hieman hellävaraista pesuainetta. Näin varmistat, että toimitetut jalkojen tarratuet tarttuvat hyvin pintaan.

KUIVAAJAN ASETTAMINEN PESUKONEEN PÄÄLLE

1. Nosta kuivaaja vähintään kahden henkilön avulla pesukoneen päälle.

Varmista, että päällekkäinasettamistuet on sijoitettu pesukoneen takareunan ulkopuolelle.

VAROITUS: Kone on painava. Kuivaajan siirtäminen ja asentaminen vaatii vähintään kaksi henkilöä. TÄMÄN VAROITUKSEN NOUDATTAMISEN LAIMIN-LYÖMINEN SAATTAA AIHEUTTAA TAPATURMIA TAI MUUTA VAHINKOA.

KUIVAAJAN ASETTAMINEN PESUKONEEN PÄÄLLE

1. Työnnä kuivaajaa eteenpäin pesukoneen etureunaan päin.

Päällekkäinasettamistuet liukuvat pesukoneen takareunan yli oikeaan asentoon (kuva 25/26).

Kuivaajan etujalkojen kiinnittäminen

1. Kallista kuivaajaa taaksepäin nostaen sen kaksi etujalkaa irti pesukoneesta. Pidä kuivaajaa tässä asennossa ja kiinnitä yksi jalkojen kiinnitin toiseen kuivaajan etujalkaan. Katso oheista kuvaa, jotta näet jalan kiinnittimen oikean asennon (kuva 27).

A. Kun asennus on tehty, tämän reunan tulee näkyä edestäpäin.

1. Poista jalan kiinnittimen pohjassa oleva liiman peittävä paperi.

TÄRKEÄÄ: Liima tarttuu kiinni ensi kosketuksessa. Varmista siis, että jalan kiinnitin on oikeassa kohdassa ennen kuin kiinnität sen pesukoneeseen. Jos pesukone/kuivaajayhdistelmä täytyy myöhemmin siirtää toiseen paikkaan, jalkojen kiinnittimiä ei pidä irrottaa. Kun ne kerran otetaan irti, ne eivät enää tartu kiinni pintaan.

1. Pidä jalan kiinnitintä paikallaan ja aseta kuivaaja uudelleen pesukoneen päälle. Jalan kiinnitin pysyy oikealla kohdalla kiinni pesukoneessa.

2. Toista toimenpide toiselle etujalalle.

ASENNUKSEN PÄÄTTÄMINEN

1. Tarkista, että pesukoneen takana olevat kaksi tukea ovat kunnolla paikoillaan. Jos tuissa on välystä, kristä 24 mm ruuviavaimella kuivaajan kaksi takajalkaa ja varmista, että tuet ovat tukevasti kiinni pesukoneen takareunassa.

2. Nosta kuivaajan etuosaa ja säädä kaksi etujalkaa takajalkojen tasolle.

3. Aseta kuivaajan päälle vesivaaka varmistaaksesi, että se on vaakasuorassa. Tarkista vaakasuoruus ensin puolelta toiselle ja sitten edestä taakse.

Jos pesukone ja kuivaaja eivät ole vaakasuorassa, säädä kuivaajan jalkoja tarpeen mukaan ja toista sitten tarkastus.

Kjære kunde,
