Produkttype	Trådløs elektrisk momentnøgle
Mærke	DeWalt
Model	DCF514
Nominel spænding	18 V jævnstrøm
Tomgangshastighed	0 – 250 o/min
Længde	336 mm
Vægt (uden batteri)	1,10 kg
Kompatibel batteritype	Li-Ion 18 V (DCB181, DCB182, DCB183, DCB184, DCB185, DCB187, DCB188, DCB189, DCB546, DCB547, DCB548, DCB549, DCBP034, DCBP518, DCB1880, DCBP318)
Kompatibel oplader	DCB1104
Variabel hastighedsindstilling	Progressiv aftrækker
Rotationsretning	Frem / tilbage (vælgehjul)
Arbejdsbelysning	Integreret LED (tændes med aftrækkeren, forbliver tændt i 20 sek. efter slip)
Låseknap	Ja (blokerer kontakten)
Ambolt	3/8\" firkant (udskiftelig) – model DCF514
Klemmer/tilbehør	Passende fatninger og bits
Vedligeholdelse	Ingen smøring nødvendig; rengøring med tør luft
Sikkerhed	Læs vejledningen, brug personlige værnemidler, må ikke anvendes i eksplosionsfarligt miljø
Reparerbarhed	Overlad til en autoriseret DeWalt-reparatør; anvend originale dele
Garanti	Se vejledningen eller DeWalts hjemmeside
Generelle oplysninger	Professionelt brug; må ikke anvendes til præcisionsmoment; momentnøgle

Ofte stillede spørgsmål - DCF514 DEWALT

Hvilke typer batterier kan jeg bruge med momentnøglen DCF514?

DCF514 accepterer følgende DeWalt 18V Li-Ion-batterier: DCB181, DCB182, DCB183, DCB184, DCB185, DCB187, DCB188, DCB189, DCB546, DCB547, DCB548, DCB549, DCBP034, DCBP518, DCB1880, DCBP318. Brug kun batterier anbefalet af DeWalt.

Hvordan installeres eller fjernes den udskiftelige ambolt?

Fjern ambolten ved at trykke på frigørelsesknappen (9) og trække ambolten ud. Installer den ved at skubbe den valgte ambolt ind i værktøjet, indtil det klikker. Kontrollér, at den sidder fast ved at trække i den.

Hvordan justeres omdrejningshastigheden?

Hastigheden er variabel: jo længere du trykker på aftrækkeren (1), desto højere hastighed. Slip for at stoppe. Brug vælgehjulet (3) til at vælge frem- eller tilbagegående retning.

Hvad gør jeg, hvis værktøjet stopper under brug?

Slip straks aftrækkeren. Forsøg ikke at starte den med ryk. Stop indikerer overbelastning eller forkert brug. Kontrollér fastspændingen og reducer kraften.

Hvordan rengøres og vedligeholdes momentnøglen?

Frakobl batteriet. Rengør ventilationsåbningerne med en blød, ikke-metallisk børste og/eller støvsuger. Brug ikke vand eller opløsningsmidler. Ingen smøring er nødvendig.

Kan jeg bruge en ikke-DeWalt oplader?

Nej. Brug kun DeWalt-opladeren DCB1104 eller en anden oplader specificeret af DeWalt. En uegnet oplader kan beskadige batteriet eller forårsage brand.

Hvordan kontrolleres batteriets ladningsniveau?

Nogle DeWalt-batterier har en 3 LED-måler. Tryk på målerknappen: antallet af tændte LED'er angiver ladningsniveauet. Hvis ingen LED'er tændes, skal du oplade batteriet.

Kan momentnøglen bruges manuelt?

Ja, du kan stramme eller løsne i hånden, hvis fastspændingen er genstridig. Bemærk: for høj manuel moment kan beskadige værktøjets mekanisme.

Hvilke beskyttelsesudstyr skal jeg bære?

Bær altid sikkerhedsbriller og, afhængigt af miljøet, handsker, støvmaske og høreværn. Læs sikkerhedsanvisningerne i vejledningen.

Hvordan bortskaffes værktøjet ved endt levetid?

Smid ikke værktøjet ud med husholdningsaffaldet. Fjern batteriet og aflever det hele på en genbrugsstation. Emballage og vejledning skal genanvendes i henhold til lokale retningslinjer.

BRUGSANVISNING DCF514 DEWALT

Fig. B Fig. C Fig. D

Dokumenter tilgængelige online

www.2helpU.com/DoC/ eller www.2helpU.com/DoC/index/xxx*

*For direkte adgang skal du erstatte "xxx" med produktets modelnummer, som er angivet på produktets typeskilt eller emballage.

• Betjeningsvejledning
  • Overensstemmelseserklæring (DoC)
• Produktemissionsdata (PED): Information om støj, vibrationer og støv (gælder ikke for alle produkter)

ADVARSEL: Læs alle sikkerhedsadvarsler, instruktioner, illustrationer og specifikationer i denne vejledning, herunder afsnittene om batteri og oplader, som findes i en original værktøjsvejledning, eller den separate vejledning til batterier og

opladere. Vejledninger kan fås ved at kontakte kundeservice (se bagsiden af denne vejledning).

Tekniske data

	DCF510 DCF512 DCF513 DCF514
Spænding	V_DC 18 18 18	18
Type	1 1 1	1
Ubelastet hastighed 0–300 0–250 0–250 0–250
Længde	mm 381 360 360	336
Vægt(uden batteripakke)	kg 1,20 1,10 1,10 1,10

		DCF520 DCF512E DCF513E DCF514E
Spænding	V_DC	18	18	18	18
Type		1	1	1	1
Ubelastet hastighed		0–450	0–250	0–250	0–250
Længde	mm	362	463	463	460
Vægt(uden batteripakke)	kg	1,10 1,30	1,30	1,30

Definitioner: Sikkerhedsråd

Nedenstående definitioner beskriver sikkerhedsniveauet for hvert signalord. Læs vejledningen og læg mærke til disse symboler.

MRE: Angiver en overhængende farlig situation, der - hvis den ikke undgås - vil resultere i dødsfald eller alvorlig personskade.
▲DVARSEL: Angiver en mulig farlig situation, der - hvis den ikke undgås - kan resultere i dødsfald eller alvorlig personskade.
RORSIGTIG: Angiver en mulig farlig situation, der - hvis den ikke undgås - kan resultere i mindre eller moderat personskade.

BEMÄRK: Angiver en handling, der ikke er forbundet med personskade, men som - hvis den ikke undgås - kan resultere i ejendomsskade.

▲etyder fare for elektrisk stød.

Petyder risiko for brand.

GENERELLE SIKKERHEDSADVARSLER FOR ELVÆRKT∅JER

ADVARSEL: Læs alle sikkerhedsadvarsler, instruktioner, illustrationer og specifikationer, der følger med dette elværktøj. Manglende overholdelse af alle nedenstående instruktioner kan medføre elektrisk stød, brand og/eller alvorlig personskade.

GEM ALLE ADVARSLER OG INSTRUKTIONER TIL SENERE BRUG

Termen "elværktøj" i advarslerne refererer til dit elektroniske (ledning) eller batteribetjente (trådløse) elværktøj.

Sikkerhed i Arbejdsområdet

a) Sørg for, at arbejdsområdet er rent og godt oplyst. Rodede eller mørke områder giver anledning til ulykker.
b) Undlad at benytte elektrisk værktøj i en eksplosionsfarlig atmosfære, som f.eks. ved tilstedeværelsen af brændbare væsker, gasser eller støv. Elværktøj donner gnister, der kan antænde støv eller dampe.
c) Hold børn og omkringstående på afstand, når der anvendes elektrisk værktøj. Distraktioner kan medføre, at du mister kontrollen.

Elektrisk Sikkerhed

d) Stik på elektrisk værktøj skal passe til stikkontakten. Stikket må aldrig modificeres på nogen måde. Undlad at bruge adapterstik sammen med jordforbundet elektrisk værktøj. Umodificerede stik og dertil passende stikkontakter reducerer risikoen for elektrisk stød.
e) Undgå kropskontakt med jordforbundne overflader, såsom rør, radiatorer, komfurer og køleskabe. Der er øget risiko for elektrisk stød, hvis din krop er jordforbundet.
f) Undlad at udsætte elektrisk værktøj for regn eller våde forhold. Hvis der trænger vand ind i et elektrisk værktøj, øges risikoen for elektrisk stød.
g) Undlad at udsætte ledningen for overlast. Brug aldrig ledningen til at bære, trække værktøjet eller trække det ud af stikkontakten. Hold ledningen borte fra varme, olie, skarpe kanter og bevægelige dele. Beskadigede eller sammenfiltrede ledninger øger risikoen for elektrisk stød.
h) Når elektrisk værktøj benyttes udendørs, skal der anvendes en forlængerledning, som er egnet til udendørs brug. Brug af en ledning, der er egnet til udendørs brug, reducerer risikoen for elektrisk stød.
i) Hvis det ikke kan undgås at betjene et elektrisk værktøj i et fugtigt område, benyt en strømforsyning, der er beskyttet af en fejlstrømsafbryder. Ved at benytte en fejlstrømsafbryder reduceres risikoen for elektrisk stød.

Personlig Sikkerhed

a) Vær opmærksom, pas på hvad du foretager dig, og brug sund fornuft, när du benytter et elektrisk værktøj. Betjen ikke værktøjet, hvis du er træt, påvirket af narkotika, alkohol eller medicin. Et øjebliks uopmærksomhed under anvendelse af et elektrisk værktøj kan forårsage alvorlig personskade.

b) Brug personligt sikkerhedsudstyr. Bær altid beskyttelsesbriller. Sikkerhedsudstyr, såsom støvmaske, skridsikre sikerhedssko, sikkerhedshjelm eller høreværn, brugt når omstændighederne foreskriver det, reducerer omfanget af personskader.
c) Undgå utilsigtet start. Sørg for, at der er slukket for kontakten, inden værktøjet tilsluttes en strømkilde og/eller batterienhed, samles op eller bæres. Når elektrisk værktøj bæres med fingeren på kontakten eller tilsluttes, når kontakten er tændt, giver det anledning til ulykker.
d) Fjern eventuelle justerings- eller skruenøgler, før det elektriske værktøj startes. En skruenøgle eller anden nøgle, der bliver siddende på en roterende del af elektrisk værktøj, kan give anledning til personskade.
e) Undlad at række for langt. Hold hele tiden en god fodstilling og balance. Dette giver bedre kontrol af det elektriske værktøj, når uventede situationer opstår.
f) Bær hensigtsmæssig påklædning. Bær ikke løst tøj eller smykker. Hold dit hår og tøj væk fra bevægelige dele. Løstsiddende tøj, smykker eller langt hår kan blive fanget i bevægelige dele.
g) Hvis der anvendes støvudsugnings- eller støvopsamlingsudstyr, skal dette tilsluttes og anvendes rigtigt. Anvendelse af støvopsamlingsudstyr kan begrænse farer forårsaget af støv.
h) Lad ikke erfaringer fra hyppig brug af værktøjer medføre, at du bliver selvtilfreds og ignorerer sikkerhedsprincipperne for værktøjerne. En skødesløs handling kan forårsage alvorlig skade i en brøkdel af et sekund.

Anvendelse og Vedligeholdelse af Elektrisk Værktøj

a) Undlad at bruge magt over for det elektriske værktøj. Brug det værktøj, der er bedst egnet til det arbejde, der skal udføres. Værktøjet vil klare opgaven bedre og mere sikkert med den ydelse, som det er beregnet til.
b) Undlad at benytte elektrisk værktøj, hvis kontakten ikke tænder og slukker for det. Alt elektrisk værktøj, der ikke kan kontrolleres med kontakten, er farligt og skal repareres.
c) Træk stikket ud af stikkontakten og/eller batterienheden, hvis aftagelig, fra det elektriske værktøj, før det elektriske værktøj justeres, dets tilbehør udskiftes, eller det stilles til opbevaring. Sådanne forebyggende sikkerhedsforanstaltninger mindsker risikoen for, at værktøjet startes utilsigtet.
d) Opbevar elektrisk værktøj uden for rækkevidde af børn, og tillad ikke personer, som ikke er bekendt med dette elektriske værktøj eller disse instruktioner, at betjene værktøjet. Elektrisk værktøj er farligt i hænderne på personer, som ikke er instrueret i brugen deraf.
e) Vedligeholdelse af elektrisk værktøj. Undersøg om bevægelige dele sidder skævt, binder eller er gået itu såvel som andre forhold, der kan påvirke betjeningen af værktøjet. Hvis det elektriske værktøj er beskadiget, skal det repareres før brug. Mange ulykker er forårsaget af dårligt vedligeholdt værktøj.
f) Hold skæreværktøj skarpe og rene. Ordentligt vedligeholdt skæreværktøj med skarpe skærekanter har mindre tilbøjelighed til at binde og er lettere at styre.
g) Brug elektrisk værktøj, tilbehør, bor, osv. i overensstemmelse med disse instruktioner, idet der tages

hensyn til arbejdsforholdene og den opgave, som skal udføres. Brug af elektrisk værktøj til andre opgaver end dem, det er beregnet til, kan resultere i en farlig situation.

h) Hold håndtag og håndtagsflader tørre, rene og fri for olie og smørelse. Glatte håndtag og gribeflader giver ikke mulighed for sikker håndtering og styring af værktøjet i uventede situationer.

a) Må kun genoplades med den oplader, som er angivet af fabrikanten. En oplader, der er beregnet til en bestemt type batteripakke, kan udgøre en brandrisiko, hvis den bruges med en anden type batteripakke.
b) Brug kun elektrisk værktøj med de batteripakker, der er beregnet til hver enkelt type. Brug af andre batteripakker kan skabe risiko for personskade og brand.
c) Når en batteripakke ikke er i brug, skal den holdes borte fra andre metalgenstande, såsom papirclips, mønter, nøgler, søm, skruer og andre små metalgenstande, der kan danne forbindelse mellem to elektriske kontaktflader. Kortslutninger mellem batterikontakter kan forårsage forbrænding eller brand.
d) Hvis en batteripakke udsættes for overlast, kan der sive væske ud. Undgå kontakt. Hvis væsken berøres ved et tilfælde, skal der skylles med masser af vand. Hvis der kommer væske i øjnene, skal der desuden søges lægehjælp. Batterivæske kan forårsage irritation eller forbrænding.
e) Anvend ikke en batteripakke eller et værktøj, der er beskadiget eller ændret. Beskadigede eller ændrede batterier kan udvise uforudsigelig adfærd og resultere i brand, eksplosion eller risiko for skader.
f) Udsæt ikke en batteripakke eller et værktøj for ild eller meget varme temperaturer. Udsættelse for ild eller temperaturer over 130 °C kan medføre en eksplosion.
g) Følg alle opladningsinstruktionerne og oplad ikke batteripakken eller værktøjet uden for det temperaturområde, der er anført i instruktionerne. Forkert opladning eller opladning ved temperaturer uden for det specificerede område kan beskadige batteriet og øge risikoen for brand.

Service

a) Elektrisk værktøj skal serviceres af en kvalificeret servicetekniker, som udelukende benytter identiske reservedele. Derved sikres det, at værktøjets driftssikkerhed opretholdes.
b) Udfør aldrig service på beskadigede batteripakker. Service på batteripakker bør kun udføres af producenten eller autoriserede serviceudbydere.

Sikkerhedsinstruktioner til Skraldeværktøjer

• Hold kun fast i det elektriske værktøj på de isolerede håndtags flader under udførelse af arbejdet, hvor fastgørelsen kan komme i kontakt med skjulte ledninger. Hvis beslag kommer i kontakt med en strømførende ledning, bliver værktøjets blotlagte dele strømførende, så brugeren får stød.

• Brug klampen eller en anden praktisk måde at sikre og støtte arbejdsemnet på en stabil platform. Det er ikke nok at holde materialet med hånden eller ind mod kroppen. Det bliver ustabilt, og du kan miste kontrollen.

• Luftaftræk dækker ofte over bevægelige dele og bør undgås. Løstsiddende tøj, smykker eller langt hår kan blive fanget i bevægelige dele.

• Brug ikke dette værktøj i længere tid ad gangen. Vibrationer forårsaget af brug af værktøjet kan være skadelige for dine hænder og arme. Brug handsker som ekstra stødpude og begræns risikoen ved at holde hyppige pauser.
• Tilbehør og værktøj kan blive varmt under drift. Bær handsker, når du rører ved dem.

Restrisici

På trods af overholdelsen af de relevante sikkerhedsregler og brug af sikkerhedsudstyr kan visse restrisici ikke undgås. Disse omfatter:

• Hørenedsættelse.
- Risiko for personskade som følge af flyvende partikler.
- Risiko for forbrænding ved at røre ved tilbehør, der bliver varmt under betjening.
- Risiko for personskade som følge af forlænget brug.

Batteritype

Disse batteripakker kan bruges:

Batteri(kg)Batteri(kg)
DCB5461,08 DCB1850,35
DCB547/G1,46 DCB1870,54
DCB5481,46 DCB1880,95
DCB5492,12 DCB1890,54
DCB1810,35 DCBP034/G0,32
DCB1820,61 DCBP518/G0,75
DCB183/B/G0,40 DCB18800,98
DCB184/B/G0,62 DCBP3180,50

Se batteri-/opladermanualen for mere information. The following chargers can be used: DCB1104.

Afmærkninger på værktøjet

Følgende piktogrammer er vist på værktøjet:

Læs brugsanvisningen før brug.

Brug høreværn.

Produktionsdatokoden 10 består af et 4-cifret år efterfulgt af en 2-cifret uge og forlænges af en 2-cifret fabrikskode.

Beskrivelse (fig. A)

ADVARSEL: Du skal aldrig modificere elværktøjet eller dele af det. Det kan medføre skade eller personskade.

1 Udløserkontakt
2 Firkantet ambolt
3 Frem-/tilbage-knap
4 Arbejdslys
5 Primært håndtag
6 Låseknap
7 Amboltens udløsningsknap

8 1/4" firkantet udskiftelig ambolt (DCF520)
9 3/8" firkantet udskiftelig ambolt (DCF520)
10 1/4" lavprofil sekskantet udskiftelig ambolt (DCF520)
11 3/8" firkantet udskiftelig ambolt (DCF510)
12 1/2" firkantet udskiftelig ambolt (DCF510)
13 Batteripakke ^†
14 Batteriudløserknap

^† Inkluderet i nogle pakker.

Tilsigtet anvendelse

Disse strømforsynede skralder er designet til lette fastgørelsesanvendelser. Disse strømforsynede skralder er ikke momentnøgler. Brug IKKE dette værktøj til tilspænding af beslag til bestemte drejningsmomenter. En uafhængig kalibreret momentmåler, f.eks. en momentnøgle, bør bruges, når momenter er specificeret.

Må IKKE anvendes under våde forhold eller i nærheden af brændbare væsker eller gasser.

Disse strømforsynede skralder er professionelle værktøjsmaskiner.

Lad IKKE børn komme i kontakt med værktøjet. Overvågning er påkrævet, när uerfarne brugere anvender dette værktøj.

• Små børn og svagelige personer. Dette værktøj er ikke beregnet til at blive brugt af små børn eller svagelige personer uden opsyn.
• Dette produkt er ikke beregnet til at blive brugt af personer (inklusive børn) med nedsatte fysiske, sensoriske eller mentale evner, eller som mangler erfaring, kendskab eller færdigheder, medmindre de er under opsyn af en person, der er ansvarlig for deres sikkerhed. Børn må aldrig efterlades alene med dette produkt.

SAMLING OG JUSTERINGER

ADVARSEL: For at nedsætte risikoen for alvorlig personskade skal du slå værktøjet fra og frakoble batteripakken inden du foretager eventuelle justeringer eller fjerner/installerer fastgørelser eller tilbehør. En utilsigtet start kan forårsage kvæstelser.

ADVARSEL: Anvend kun DEWALT batterier og opladere.

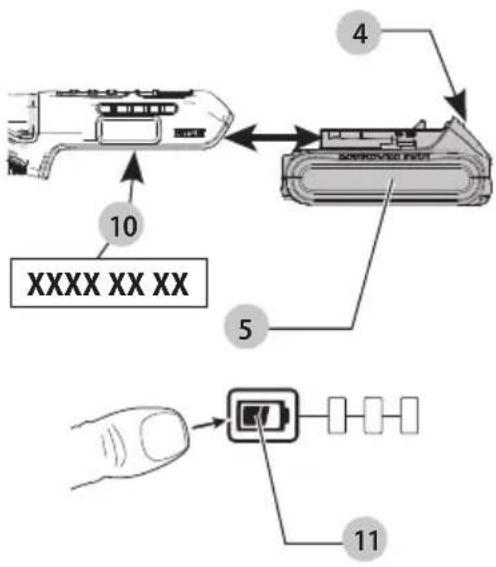

Isætning og udtagning af batteripakke fra værktøjet (Fig. B)

BEMÆRK: Kontrollér, at din batteripakke 5 er helt opladet.

Sådan installeres batteripakken i værktøjets håndtag

1. Batteripakken skal udrettes ift. skinnerne inde i værktøjets håndtag (Fig. B).
2. Skub det ind i håndtaget, indtil batteripakken sidder godt fast i værktøjet og sørg for at du hører, at den klikker på plads.

Sådan fjernes batteripakken fra værktøjet

1. Tryk på batteriets udløserknap 4 og træk batteripakken ud af værktøjets håndtag med en fast bevægelse.
2. Isæt batteripakken i opladeren.

Batteripakker til indikator (Fig. B)

Nogle DEWALT batteripakker har en indikatormåler 11, som består af tre grønne LED-lamper, der angiver det resterende opladningsniveau i batteripakken.

Du aktiverer indikatoren ved at trykke på og holde indikatorknappen nede. En kombination af de tre grønne LED lamper vil lyse og angive niveauet for den resterende opladning. Når niveauet for opladning i batteriet ligger under den brugbare grænse, lyser indikatoren ikke, og batteriet skal genoplades.

BEMÆRK: Indikatoren indikerer blot den resterende opladning i batteripakken. Den angiver ikke værktøjets funktionalitet og varierer afhængigt af produktkomponenter, temperatur og slutbrugeranvendelse.

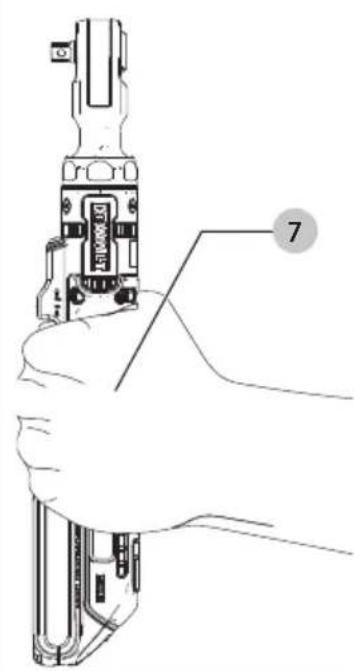

Korrekt håndposition (Fig. C)

ADVARSEL: For at reducere risikoen for alvorlig personskade skal du ALTID holde godt fast i tilfælde af en pludselig reaktion.

▲DVARSEL: Skralden kan stalle (hvis den overbelastes eller bruges forkert) og forårsage en drejning. Forvent altid, at værktøjet staller. Tag godt fat i skralden for at kontrollere drejningen og forhindre tab af kontrol, som kan forårsage personskade. Det er nødvendigt at placere den ene hånd på hovedhåndtaget 7 som vist for at kontrollere skraldens drejninger.

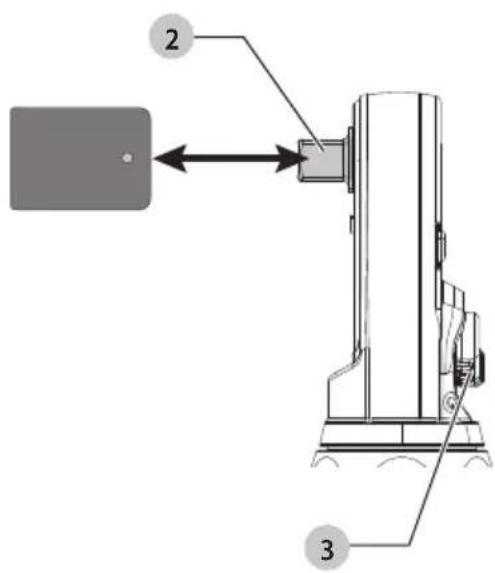

Ambolt (Fig. D)

FORSIGTIG: Se ambolt efter inden brug. Manglende eller beskadigede dele skal udskiftes før brug.

For at installere et tilbehør med ambolten skal du justere tilbehøret til ambolten 2. Tryk tilbehøret fast på ambolten 2.

For at fjerne et tilbehør skal du trække ambolten 2 af.

Vælg den udskiftelige ambolt i den passende størrelse:

• 3/8" firkantet udskiftelig ambolt 12 (DCF510)
• 1/2" firkantet udskiftelig ambolt 13 (DCF510)
• 1/4" firkantet udskiftelig ambolt 9 (DCF520)
• 3/8" firkantet udskiftelig ambolt 10 (DCF520)

BEMÆRK: DCF510 og DCF520 ambolte er ikke udskiftelige og er kun beregnet til brug med deres specifikke værktøj.

Sådan fjernes den

1. Tryk på udløserknappen 9 med den ene hånd, og træk ambolten 9, 10, 12, 13 ud med den anden hånd for at fjerne den fra værktøjet.

Sådan installeres den

1. For at montere en udtagelig ambolt skal du skubbe den ønskede udtagelige ambolt ind i værktøjet, indtil du hører et klik. Træk i den udskiftelige ambolt 9, 10, 12, 13 for at sikre, at den sidder korrekt fast.

Af- og påmontering af 1/4" lavprofil sekskantet udskiftelig ambolt (fig. F)

(Kun DCF520)

ADVARSEL: Brug kun slagbortilbehør. Ikke-slagbortilbehør kan gå i stykker og forårsage en farlig situation. Kontrollér tilbehøret før brug for at sikre, at der ikke findes nogen revner.

BEMAERK: Holderen 15 accepterer kun 1/4" (6,35 mm) sekskantet tilbehør.

Sådan installeres den

1. For at installere den 1/4" lavprofil sekskantede udskiftelige ambolt 11 skal du skubbe ambolten ind i værktøjet, indtil du hører et klik.

2. Drej låserattet 14 på bagsiden af den sekskantede ambolt med uret for at låse den 1/4" lavprofil sekskantede udskiftelige ambolt 11 på plads.

Sådan installeres et tilbehør

1. Skub tilbehøret helt ind i den 1/4" lavprofil sekskantede udskiftelige ambolt 11. Tilbehøret holdes på plads af den indbyggede magnet.

Sådan tages et tilbehør af

1. Træk tilbehøret ud af den 1/4" lavprofil sekskantede udskiftelige ambolt 11.

Sådan fjernes den

1. Dlåserattet 14 på bagsiden af den sekskantede ambolt mod uret for at låse den 1/4" lavprofil sekskantede udskiftelige ambolt 11 op.
2. Brug tommelfingeren eller en finger til at trykke på låserattet 14, indtil den 1/4" lavprofil sekskantede udskiftelige ambolt 11 frigøres fra værktøjet.

BETJENING

Brugsvejledning

▲DVARSEL: Overhold altid sikkerhedsvejledningen og de gældende regler.
ADVARSEL: For at reducere risikoen for personskade, sluk og tag batteripakken af, inden der foretages justeringer eller afmontering/installation af udstyr eller tilbehør. Utilsigtet start kan medføre kvæstelser.

Udløserkontakt til variabel hastighed (Fig. A)

Værktøjet tændes og slukkes ved at trække og frigive den variable hastighedsudløser 1. Jo længere kontakten er trykket ned, jo højere vil værktøjets hastighed være. Ambolten vil stoppe, lige så snart udløserknappen er helt udløst.

Forlæns/baglæns knap (Fig. G, H)

En forlæns/baglæns kontrolknap 3 afgør værkøjets rotationsretning.

1. For at vælge forlæns rotation (med uret) skal du slippe udløseren og rotere forlæns/baglæns knappen 3 på hovedet af værktøjet mod urets retning.
2. For at vælge baglæns rotation (mod uret) skal du slippe udløseren og rotere forlæns/baglæns knappen 3 på hovedet af værktøjet med urets retning.

BEMÆRK: Første gang værktøjet køres efter ændring af rotationsretningen, kan du høre et klik ved opstart. Dette er normalt og angiver ikke et problem.

Låseeknap (Fig. A)

For at läse værktøjet skal du skubbe låseknappen 8 til den läste position. Når läseknappen er i den läste position, låses værktøjet og udløserkontakten 1 kan ikke trækkes.

Arbejdslys (Fig. A)

Der findes et arbejdslys 6 placeret nederst på værktøjet. Arbejdslysene aktiveres, når udløserkontakten trykkes ned. Når udløseren er udløst, vil arbejdslyset stadig lyse i op til 20 sekunder.

BEMÆRK: Arbejdslysene er til belysning af den aktuelle arbejdsoverflade og er ikke beregnet til brug som en lommelygte.

Anvendelse (Fig. A, D)

ADVARSEL: For at nedsætte risikoen for alvorlig personskade skal du slå enheden fra og fjerne batteripakken inden du foretager eventuelle justeringer eller fjerner/installerer fastgørelser eller tilbehør. En utilsigtet start kan forårsage kvæstelser.

▲DVARSEL: Skralden kan gå i stå, hvis overbelastning forårsager en pludselige forandringer. Forvent altid, at værktøjet drejer. Hold godt fast på skralden for at styre vridningerne og undgå eventuelle personskader.

L∅RSIGTIG: Sørg for, at fastgørelsen og/eller systemet kan modstå det drejemomentsniveau, der genereres af værktøjet. Et voldsomt drejemoment kan medføre beskadigelser og mulige personskader.

Maksimalt påført moment fra værktøjet

1. Installer passende tilbehør på ambolten 2.
2. Anbring tilbehøret på fastgørelseshovedet. Hold værktøjet, så det peger lige på fastgørelseselementet.
3. Overvej den tilsigtede betjening, og vælg enten forlæns eller baglæns rotation.
4. Tryk på kontakten for den variable hastighedsudløser 1 for at starte driften.
5. Udløs kontakten for den variable hastighedsudløser 1 for at stoppe.
6. Hvis skralden staller, er værktøjet overbelastet eller anvendes forkert. Udløs kontakten for den variable hastighedsudløser 1 med det samme. Sæt ikke kontakten for den variable hastighedsudløser 1 på tænd og sluk i et forsøg på at starte en stallet skralde. Dette kan beskadige værktøjet.
7. Skralden kan også bruges manuelt til at starte genstridige fastgørelseselementer eller stramning ved at slippe udløseren og anvende momentet med hånden.
   BEMÆRK: Et for højt manuelt anvendt moment kan beskadige værktøjshuset eller mekanismen.

VEDLIGEHOLDELSE

Dit elværktøj er beregnet til langvarig brug med minimal vedligeholdelse. Værktøjets fortsatte tilfredsstillende drift afhænger af korrekt vedligeholdelse og rengøring af værktøjet.

▲DVARSEL: For at reducere risikoen for personskade, sluk og tag batteripakken af, inden der foretages justeringer eller afmontering/installation af udstyr eller tilbehør. Utilsigtet start kan medføre kvæstelser.

Der kan ikke udføres service på opladeren eller batteripakken. Se bagsiden af denne vejledning for kontaktoplysninger til servicecentre, eller gå ind på www.2helpU.com.

Smøring

Dette elektriske værktøj skal ikke smøres yderligere.

Rengøring

▲DVARSEL: Fare for elektrisk stød og mekanisk fare. Træk stikket ud af stikkontakten fra strømkilden og/eller fjern batteripakken, hvis den er aftagelig, fra produktet før rengøring.
ADVARSEL: For at sikre sikker og effektiv drift skal du altid holde produktet og ventilationsåbningerne (hvis relevant) rene. Ventilationsåbninger kan rengøres med en tør, blød ikke-metallisk børste og/eller en egnet støvsuger. Brug ikke vand eller rengøringsmidler.
▲DVARSEL: Blæs støv og snavs ud af hovedhuset med tør luft, lige så snart der samler sig snavs i og omkring ventilationsåbningerne. Bær godkendte beskyttelsesbriller og godkendt støvmaske ved udførelse af denne procedure.
ADVARSEL: Brug aldrig opløsningsmidler eller andre kraftige kemikalier til at rengøre produktets ikke-metalliske dele. Disse kemikalier kan svække de materialer, der anvendes i disse dele. Brug en klud, der kun er fugtet med vand og mild sæbe. Lad aldrig væske komme ind i produktet. Nedsænk aldrig nogen del af produktet i væske.

Valgfrit tilbehør

ADVARSEL: Eftersom andet tilbehør, end det, der tilbydes af DEWALT, ikke er afprøvet med dette produkt, kan det være farligt at bruge sådant tilbehør med dette værktøj. For at reducere risikoen for tilskadekomst bør kun tilbehør anbefalet af DEWALT bruges sammen med dette produkt. Ret henvendelse til din forhandler vedr. yderligere oplysninger mhp. det passende tilbehør.

Miljøbeskyttelse

Produkter/batterier kan genbruges, men hvis de er markeret med den overstregede skraldespand, må de ikke bortskaffes sammen med almindeligt husholdningsaffald. Lad batterierne aflade helt og adskil dem, og adskil eventuelle lyskilder fra produktet, hvis det er muligt. Det er brugerens ansvar at slette personlige oplysninger fra produktet. Aflever derefter affaldet på et officielt affaldsindsamlingsanlæg eller hos en deltagende forhandler, som ofte tager imod det gratis. Emballagen skal bortskaffes baseret på den markerede materialekode. Brugs- og sikkerhedsinstruktioner bør kun bortskaffes, når det relevante produkt ikke længere er i brug.

Kontakt din kommune for at få vejledning i affaldshåndtering. Få yderligere oplysninger på www.2helpU.com og ved at scanne ovenstående QR-kode.

18V-RATSCHE DCF510, DCF512, DCF513, DCF514, DCF520 VERLÄNGERTE 18V-RATSCHE DCF512E, DCF513E, DCF514E
