BRUGSANVISNING ELS 225.1 Eibenstock

Vigtige sikkerheds instruktioner

Vigtige instruktioner og advarsler er lokaliseret på maskinen ved hjælp af symboler:

Sikkert arbejde med maskinen er kun muligt, hvis du læser disse brugsanvisninger fuldstændig og nøje følger anvisningerne heri.

Arbejd koncentreret, og forsigtigt. Sørg for at holde arbejdspladsen ren, og undgå farlige situationer.

Tag de nødvendige forbehold for at beskytte brugeren.

Under arbejdet bør du bære høreværn, beskyttelsesbriller, støvmaske, beskyttelseshandsker og robust arbejdstøj!

Anvend høreværn

Anvend sikkerhedsbriller

Anvend støvmaske

Anvend beskyttelseshandsker

Tekniske data

Langtrækkende slibemaskine ELS 225.1

Spænding: 230 V ~
Motoreffekt: 590 W
Netstrøm: 2,7 A
Bestillingsnr: 0620N000

Frekvens: 50 / 60 Hz

Hastighed i tomgang: 1050 - 1600 min -1

Maks. klingediameter: 225 mm

Støjdæmpet efter: EN 55014 og EN 61000

Leveringsomfang

Langtrækkende slibemaskine ELS 225.1 med monteret velcro-klinge, startsæt med sandpapir P 80, P 100 og P 120 (1 stk. af hver type), børstekant, Forseglingskant VacuGlide, spændenøgle og brugsanvisning i hver bæretaske.

Særligt tilbehør:

Del	Ordrenummer.
Gummiskive	37632000
Børstekant	3722B000
Forseglingskant VacuGlide	3722C000
Ekstra håndtag	37659000
Sandpapir med velcro ∅ 225 mm, 6 huller, 25 stk. / pakke
P 60 / P 80 / P 100 / P 120 / P 150 / P 180 / P 220
Sandpapir (perforeret) med velcro ∅ 225 mm, 10 stk. / pakke
korn P 40	37672000
korn P 60	37673000
korn P 80	37674000
korn P 100 37675000
korn P 120 37676000
korn P 150 37677000
korn P 180 37678000
korn P 220 37679000

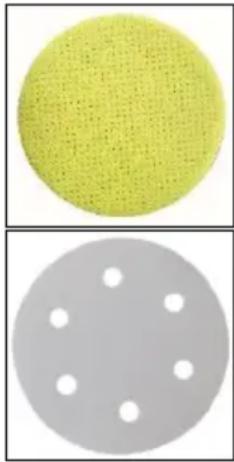

Slibenet med velcro ∅ 225 mm, 6 huller, 10 stk. / pakke
korn P 80	37610000
korn P 120 37611000
Industristøvsuger DSS 25 M	09917000

Anvendelse

ELS 225.1 er designet til at slibe grundet gipsvægge, inden- og udendørs lofter og vægge, varmeisoleringsplader samt til fjernelse af rester under gulvtæpper, malepletter og lim.

En optimal indsugning kan kun garanteres ved brug af originalt sandpapir og slibenet fra Eibenstock, der er beregnet til støvsugeren til modellerne DSS 25 M. For at beskytte brugeren og maskinen, skal maskinen bruges med industristøvsugeren. Hvis disse instruktioner ikke overholdes, kan det ugyldiggøre garantien.

Sikkerhedsinstruktioner

Sikkert arbejde med maskinen er kun muligt, hvis du læser disse brugsanvisninger fuldstændig og nøje følger anvisningerne heri. Hertil kommer, at de generelle sikkerheds anvisninger i den vedlagte brochure skal iagttages. Deltag evt. i et praktisk kursus før første brug. Opbevar alle sikkerhedsinstrukser og anvisninger til senere brug.

Sikkert arbejde med maskinen er kun muligt, hvis du læser disse brugsanvisninger fuldstændig og nøje følger anvisningerne heri. Hertil kommer, at de generelle sikkerheds anvisninger i den vedlagte brochure skal iagttages. Deltag evt. i et praktisk kursus før første brug

Maskinen må ikke blive våd, eller bruges i fugtige omgivelser.

• Arbejder som skrubslibning, børstning, polering eller slibeskiveskæring må ikke udføres med denne maskine. Opgaver, som maskinen ikke er konstrueret til, udgør fare og kan medføre personskade.
• Undgå at bruge tilbehør, som ikke er specielt udviklet af Eibenstock og beregnet til denne maskine. Selvom en tilbehørsdel kan anbringes på maskinen, er der ikke garanti for en risikofri drift.

• Tilbehørets tilladte omdrejningstal skal være mindst så højt som det maksimale omdrejningstal, der er angivet på maskinen. Tilbehørsdele, som drejer hurtigere end tilladt, kan briste.

• Tilbehørets udvendige diameter og tykkelse skal ligge inden for de angivne størrelser for maskinen. Tilbehør med forkerte mål kan ikke beskyttes tilstrækkeligt eller styres ordentligt.

• Undgå at bruge beskadiget tilbehør. Kontrollér før hver ibrugtagning tilbehør som slibetallerken for brud eller ridser og støtteskiver for ridser og udpræget slitage. Kontrollér også maskinen og tilbehøret for beskadigelse, hvis dele er faldet ned, eller monter ubeskadiget tilbehør. Brugeren og personerne i nærheden bør stille sig uden for værktøjets rotationsområde efter kontrol og montering af tilbehør og lade maskinen køre et minut ved maksimalt omdrejningstal. Beskadiget tilbehør brister normalt i løbet af denne testtid.

- Brug personlige værnemidler. Brug, alt efter anvendelsesformål, beskyttelsesskærm eller beskyttelsesbrille. Hvis det er formålstjenligt, bæres der åndedrætsmaske, høreværn,beskyttelseshandsker og et arbejdsforklæde, som er egnet som prelbeskyttelse mod små slibe- eller værktøjsdele. Beskyttelsesbrillen skal kunne stoppe de fl yvende partikler, som opstår under forskellige arbejder. Åndedrætsmasken eller åndedrætsværnet skal kunne fi ltrere de partikler, som opstår under arbejdet. Vedholdende, stærk støjbelastning kan føre til tunghørighed.

- Sørg for, at personer ved siden af har en sikker afstand til arbejdsområdet. Enhver, som befinder sig i arbejdsområdet, skal bruge personlige værnemidler. Dele fra arbejdsemnet eller det brudte tilbehør kan slynges ud og forårsage kvæstelser uden for det umiddelbare arbejdssted.

- Hold strømkablet væk fra roterende dele. Hvis du mister kontrollen over maskinen, er der risiko for, at strømkablet adskilles og bliver hængende, og din hånd eller arm kan blive trukket ind mellem de roterende dele.

- Læg aldrig maskinen væk, så længe værktøjet bevæger sig. Roterende værktøj kan hægte sig fast på opbevaringspladsen og bringe maskinen ud af kontrol.

- Lad aldrig maskinen køre, når De bærer den. En tilfældig berøring kan få det roterende værktøj til at hægte sig fast i tøjet, så værktøjet kan påføre dig alvorlige snitsår.

- Anvend ikke maskinen i nærheden af brændbare stoffer. Gnister kan antænde disse stoffer.

Årsag og forebyggelse af tilbageslag

Et tilbageslag er en pludselig reaktion på fastklemning eller fastspænding af en roterende skive, støtteskive, børste eller andet tilbehør.

Fastklemningen eller fastspændingen får meget hurtigt det roterende tilbehør til at stå stille, der som modreaktion får en ukontrolleret maskine til at accelerere mod tilbehørets rotationsretning på klemmestedet. Klemmer eller hægter en slibeskive sig for eksempel fast i arbejdsemnet, kan skiven

gnave sig ind i arbejdsemnets overfl ade på klemmestedet, hvorefter skiven kan springe ud eller blive slået ud. Skiven kan enten springe hen imod eller væk fra brugeren alt efter skivens rotationsretning på klemmestedet. Slibeskiver kan også gå i stykker.Et tilbageslag sker som følge af misbrug af maskinen og/eller forkert arbejdsmåde eller betjeningsvejledning og kan undgås ved at følge nedenstående forholdsregler nøje.

• Hold altid fat i maskinen, og placer kroppen og armene sådan, at kræfterne fra et tilbageslag kan kontrolleres. Brug altid det ekstra håndgreb, såfremt medleveret, ved start af maskinen for dermed bedre at kunne kontrollere tilbageslag eller reaktionsmomenter. Brugeren kan kontrollere reaktionsmomenter eller tilbageslag, hvis der træffes passende forholdsregler.
• Placer aldrig hånden i nærheden af roterende værktøj. Værktøj kan slå tilbage hen over hånden.
• Stå aldrig i det område, som maskinen vil bevæge sig hen imod i tilfælde af et tilbageslag. Et tilbageslag vil få maskinen til at accelerere mod skivens rotationsretning på klemmestedet.
• Vær særligt agtpågivende ved arbejder i hjørner, skarpe kanter osv. Undgå tilbagespring og fastlåsning af værktøjet, som anvendes. Hjørner, skarpe kanter eller tilbagespring kan let få det roterende værktøj til at hægte sig fast, så man mister kontrollen over maskinen, eller der udløses et tilbageslag.

Særlige sikkerhedsanvisninger til fi nslibning

- Anvend ikke overdimensionerede slibeskiver under fi nslibning. Følg producentens angivelser ved valg af slibeskiver. En for stor slibeskive, som rækker langt ud over slibetallerkenen, udgør en fare for at skære sig og kan medføre fastklemning, skivebrud eller tilbageslag.

∅vrige advarsler

• Hvis der under slibearbejdet dannes eksplosiv eller selvantændelig støv, skal materialeproducentens anvisninger vedrørende bearbejdning altid følges.
• Under arbejdet kan der dannes skadeligt/giftigt støv (fx blyholdig maling, visse træsorter og metal). Berøring eller indånding af dette støv kan være til fare for brugeren eller personer, som opholder sig i nærheden. Overhold de til enhver tid gældende nationale sikkerhedsforskrifter. Forbind el-værktøjet med et passende udsugningsanlæg. Brug en P2-åndedrætsmaske for at undgå skade på helbredet.
• Arbejd ikke med materialer, der indeholder asbest.
• Ændringer af værktøjet er forbudt.
• Sluk for maskinen, hvis den standser af en eller anden grund. På den måde undgår du, at den starter pludseligt og ikke under opsyn.

• Før ledningskablet/forlængerledningen og udsugningsslangen bagud væk fra maskinen, mens du arbejder.

• Elværktøj skal med jævne mellemrum kontrolleres af en fagmand.
  ■ Rør ikke ved roterende dele.

For yderligere sikkerhedsforskrifter henvises til vedlagte folder!

Elektrisk tilslutning

Kontroller først, korrespondancen af spænding og frekvens og sammenligne dem med oplysningerne på Mærkepladen. Spændings forskelle fra +6 % til -10 % er tilladt.

ELS 225.1 er produceret i beskyttelsesklasse I.

Brug kun forlængerledninger med et tilstrækkelig tværsnit. Hvis tværsnittet er for lille vil maskinen muligvis ikke virke særlig godt, og den og ledningen kan ske at overophede.

Sørg for at maskinen er slukket, inden den sluttes til strømforsyningen.

Tænde og slukke

Tænd: Stil tænd/sluk-knappen på I

Sluk: Stil tænd/sluk-knappen på 0

Vigtigt!

Stil altid tænd/sluk-knappen på 0, när den skal slukkes og ved evt. strømafbrydelse. Derved undgår du utilsigtet genstart af maskinen (fysisk fare).

Din ELS 225.1 har en justeringsknap til trinløs justering af hastigheden mellem 1050 og 1600 min ^-1 .

Den sidder under tænd/sluk-knappen.

Omstilling

Vigtigt!

Stikket skal altid trækkes ud af stikkontakten, inden der udføres nogen form for arbejde!

Brug kun originalt tilbehør, så udsugningen bliver optimal.

Sæt sandpapiret på gummipladen, så udblæsningshullerne ikke tildækkes.

De 6 huller i begge plader gør det nemmere at sætte sandpapiret præcist på.

Sådan skiftes gummipladen og bundpladen:

Tag først sandpapiret af, og derefter gummipladen.

Når den nye plade sættes på, gør flangemøtrikken og hullerne i bundpladen placeringen nemmere.

Bundplade (billede 2):

Fjern møtrikken midt på bundpladen med den medfølgende skruenøgle.

Hold imod med en skruetrækker i akslen, hvis nødvendigt.

Vigtigt!

Sørg for at tilbehøret sidder rigtigt, inden du begynder at bruge maskinen.

Lad maskinen køre lidt i en sikker position. Hvis maskinen ikke kører nemt rundt, skal du straks holde op med at bruge den.

Støvudsugning

Støvet, der opstår under brug, er sundhedsfarlig. Af denne grund, skal du bruge en industristøvsuger mens du sliber.

Støvsugere til våd- og tørskæringer kan fås som tilbehør. Forbind støvsugeren direkte til dyserne på støvhætten.

Sådan skiftes forseglingskanten eller børsteringen (billede 3):

Hvis forseglingskanten beskadiges eller børsterne nedslides (store mængder af støv under slibning), skal disse skiftes.

Dette gøres ved at trække forseglingskanten eller børstekanten ud af styret, og en ny sættes i rillen, som er beregnet til dette.

Håndtering

Forbind kablet fra slibemaskinen til den industristøvsugeren, og forbind derefter udsugningsslangen til støvforbindelsen på slibemaskinen. Før udsugningsslangen og kablet bag og væk fra maskinen. Slå automatisk opstart til på støvsugeren.

Tænd maskinen, og sæt den omhyggeligt på overfladen, du ønsker at slibe.

Hold maskinen med begge hænder, og bevæg den i linjer eller i cirkler.

Maskinen må ikke overbelastes, ved at trykke med for meget kraft! Det bedste resultat opnås med et moderat tryk på maskinen.

Det fleksible slibehoved gør det muligt for slibemaskinen, at tilpasse sig overfladen bedst muligt. Men undgå, at belaste den fleksible drivakslen for meget.

Bemærk:

For fuld overflade slibning af fyldte vægge, anbefaler vi at bruge børsteringen. Dette letter opnåelsen af absolut glatte overflader.

Ved slibning af ledd i gipsvæg, især på lofter, anbefaler vi VacuGlide i forbindelse med tætningslæben.

Regulering af sugekraften (VacuGlide):

For at opnå en bedre kontrol af maskinen på overfladen, kan sugekraften reguleres. For at gøre dette, skal du stille reguleringsknappen (se billede 4) på den ønskede indstilling. Start med en lav sugestyrke, og skru langsom op indtil du kan mærke, at styrken er blevet ændret.

En høj sugeeffekt gør slibning af lofter og vægge lettere. Men en for stor sugestyrke kan være vanskeligt at styre. Det er muligt, at nå højtliggende områder ved at sætte forlængerrøret på (medfølger).

Vigtigt!

For at beskytte brugeren, er motor og værktøjet udstyret med en elektronisk overbelastningsbeskyttelse.

Elektronisk: Hvis slibetrykket bliver for stort og maskinen overbelastes, reagere elektronikken ved at slukke for maskinen. Hvis maskinen automatisk slukker, kan du tænde den igen ved at slukke og tænde for den igen.

Vedligeholdelse

Før der begyndes på vedligeholdelse, skal stikket tages.

Reparationer må kun udføres af kvalificerede og erfarne personer. Efter hver reparation, skal maskinen efterses af en el-specialist.

Maskinen er konstrueret, så den kun skal have et minimum af pleje og vedligeholdelse. Dog skal følgende punkter altid overvåges:

• Hold altid maskinen, og luftudtagene rene for støv.
  ■ Under arbejdet, vær opmærksom på at partikler ikke kommer ind i maskinen.
• Hvis maskinen går i stykker, skal reparationen udføres af et autoriseret værksted.

Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele.

EIBENSTOCK brugerrådgivningsteamet vil gerne hjælpe dig med at besvare spørgsmål vedr. vores produkter og deres tilbehør.

Sådan skiftes den fleksible drivaksel:

Den fleksible drivaksel kan skiftes, hvis nødvendigt (se billede 5).

Dette gøres ved at trykke på en af de to låsestifter med et passende værktøj (fx en skruetrækker) (1) samtidig med at akslen og beskyttelsesslangen trækkes væk fra holderen (2).

Når läsestiften er trykket ned, skal du sætte den nye aksel og beskyttelsesslangen ind i holderen, og drej beskyttelsesslangen indtil läsestiften falder på plads igen.

Vigtigt!

Sørg for at drivakslen sidder ordentligt fast, inden maskinen tages i brug.

Lad maskinen køre lidt i en sikker position. Hvis maskinen ikke kører problemfrit, skal du straks holde op med at bruge det.

Miljøbeskyttelse

Råstofgenanvendelse i stedet for bortskaffelse af affald

For at undgå skader under transport, skal maskinen leveres i robust transportemballage. Indpakningen samt værktøj og tilbehør er fremstillet af genbrugsmaterialer og kan bortskaffes i overensstemmelse hermed.

Værktøjets plastkomponenter er mærket i overensstemmelse med deres materiale, hvilket gør det muligt at fjerne miljøvenlig og differentieret på grund af tilgængelige indsamlingssteder.

Elektrisk værktøj må ikke bortskaffes sammen med husholdningsaffald!

Under overholdelse af EU-direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr og dets gennemførelse i overensstemmelse med national lovgivning, elektriske værktøjer, som har nået til afslutningen af deres levetid skal indsamles særskilt og sendes tilbage til en genbrugsstation.

Støjniveau / Vibrationer

Måleværdier for støj beregnet iht. EN 62841-2-3.

Værktøjets A-vurderede lydtrykniveau er typisk:

Lydtrykniveau LwA 79 dB(A)

Lydeffektniveau LpA 90 dB(A)

Usikkerhed K 3 dB

Bær høreværn!

Samlede vibrationsværdier ah og usikkerhed K beregnet iht. EN 62841-2-3:

Usikkerhed K 0,1 m/s ^2

Det erklærede vibrationsniveau repræsenterer de vigtigste anvendelser af værktøjet. Men hvis værktøjet bruges til forskellige formål, med forskelligt tilbehør eller dårligt vedligeholdt, kan vibrationsstørrelserne variere. Dette kan markant øge belastningen i løbet af den samlede arbejdsperiode.

Et skøn over niveauet for udsættelse af vibrationer, bør også tage hensyn til de tidspunkter, hvor værktøjet er slukket, eller när det kører, men ikke

faktisk gør jobbet. Dette kan i væsentlig grad reducere belastningen over den samlede arbejdsperiode. Yderligere sikkerhedsforanstaltninger for at beskytte operatøren fra virkningerne af vibrationer såsom: vedligeholde værktøj og tilbehør, holde hænderne varme, organisering af arbejdsmønstre.

Garanti

I henhold til vores generelle betingelser for levering til forretninger, er leverandøren nødt til at give kunden en garantiperiode på 12 måneder for mangler (skal dokumenteres ved faktura eller følgeseddel). Skader som følge af naturlig slitage, overbelastning eller forkert håndtering, er undtaget fra denne garanti. Skader som følge af materiale fejl eller produktions fejl skal elimineres gratis ved enten reparation eller udskiftning.

Klager vil blive accepteret, hvis værktøjet er leveret i samlet stand til fabrikanten eller et autoriseret Eibenstock servicecenter.

EU-Overensstemmelseserklæring

Vi erklærer under almindeligt ansvar, at det produkt, der er beskrevet under „Tekniske data“, er i overensstemmelse med følgende standarder eller normative dokumenter:

EN 62841-1:2023-03

EN 62841-2-3:2022-08

EN IEC 55014-1:2022-12

EN IEC 55014-2:2022-10

EN 61000-3-2:2023-10

EN 61000-3-3:2023-02

Ret til ændringer forbeholdes.
