BRUGSANVISNING WVD900 Numatic

Advarsel! Læs vejledningen inden brug af maskinen

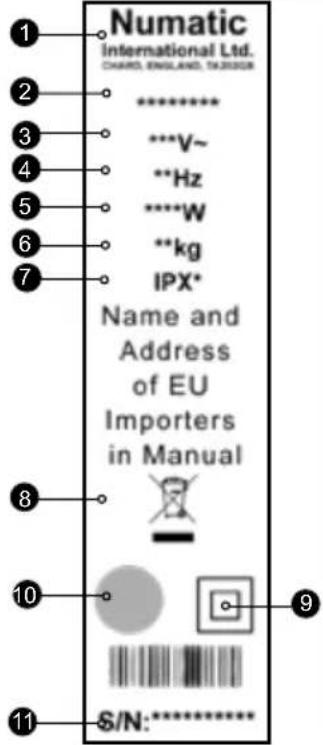

1	irksomhedens navn og adresse
2	—odel
3	pænding/vekselstrøm
4	rekvens
5	ominel indgangseff ekt
6	ægt
7	apslingsklasse
8	WEEE-logo
9	eskyttelsesklasse 2-symbol
10	Godkendelsesmærke
11	Maskinens år/uge-serienummer

Hold maskinen ren, herunder slanger og rør.

Tøm støvposen, hvis det er nødvendigt.

Rengør og kontroller sikkerhedsfl ydeventilen for tegn på skader.

Udfør regelmæssig kontrol af strømledningen.

Kontrollér, at fi ltrene er rene.

Ugentligt – som dagligt og desuden:

Kontrollér, om der er slidte eller beskadigede dele, og udskift dem øjeblikkeligt.

WEEE-lovgivning (aff ald af elektrisk og elektronisk udstyr)

Bortskaf ikke støvsugeren i almindeligt husholdningsaff ald! I henhold til det europæiske direktiv 2012/19/EU om aff ald af elektrisk og elektronisk udstyr og indførelse af direktivet i national lovgivning.

Støvsugere, der ikke længere er egnede til brug, skal indsamles separat og sendes til genanvendelse på en miljøvenlig måde.

PV (personlige værnemidler), der evt. er påkrævet til visse opgaver.
Høreværn Sikkerhedsfodtøj Hovedværn Beskyttelseshandsker
∅jenbeskyttelse Beskyttelsestøj		Beskyttelse mod støv/allergifremkaldende stoff er	Refl eksjakke	Forsigtighedsadvarsel til gulv

Bemærk: Der skal foretages en risikovurdering for at beslutte, hvilke personlige værnemidler der bør anvendes.

Kritiske sikkerhedskomponenter

Strømledninger:

HO5VV-F 10 m x 2 Core x 1.0 mm²

GTSA 10 m x 2 Core x 1.0 mm²

HO5VV-F 10 m x 3 Core x 1.5 mm²

HVCTF 10 m x 2 Core x 1.25 mm²

Advarsel

Læs betjeningsvejledningen før brug af maskinen.

Operatører skal have fyldestgørende instruktioner om korrekt anvendelse af denne maskintype.

Som med alt elektrisk udstyr skal der altid udvises forsigtighed og opmærksomhed under brug,

ud over at sikre, at rutinemæssig og forebyggende vedligeholdelse udføres regelmæssigt for at sikre sikker drift.

Manglende nødvendig vedligeholdelse, herunder udskiftning af reservedele i henhold til den korrekte standard, kan betyde, at udstyret ikke er sikkert, og producenten kan ikke pådrage sig ansvar i denne henseende.

Maskinen skal frakobles fra ledningsnettet ved at tage stikket ud af stikkontakten under rengøring eller vedligeholdelse, og når der udskiftes reservedele, eller når maskinen konverteres til en anden funktion.

Denne maskine må ikke anvendes af børn eller personer med nedsatte fysiske, sensoriske eller mentale evner eller af personer uden relevant erfaring eller viden.

Børn må ikke lege med maskinen, heller ikke under opsyn.

Dette apparat er beregnet til at blive monteret, rengjort og vedligeholdt af en voksen.

Denne maskine er ikke legetøj.

Denne maskine er ikke beregnet til opsamling af sundhedsskadeligt eller eksplosivt støv. Kontakt din lokale forhandler, hvis du har brug for en maskine til at udføre disse opgaver.

Forsigtig

Hvis der kommer skum/væske ud af maskinens udstødning, skal du straks slukke for den.

Lad den akkumulerede væske løbe ud gennem maskinens udstødning, og kontrollér fl ydeenheden for at sikre korrekt drift, tøm beholderen hvis den er fuld af væske, saml maskinen igen.

Umiddelbart efter opstart vil der komme en vis mængde væske ud af maskinens udstødning, som vil være rester af væske, der stadig befinder sig inden for sugehovedet. Dette vil hurtigt stoppe, hvorefter maskinen bør fungere normalt.

Væske, der udstødes fra maskinen, kan være farlig på grund af temperatur, tryk eller kemikalieindhold.

Sørg for, at det fi ltreringssystem, der er monteret på maskinen, er beregnet til det materiale, der opsamles.

Denne maskine er kun beregnet til indendørs brug.

Denne maskine må kun opbevares indendørs. .

Når du bevæger dig fra et sted til et andet, skal du tage hensyn til maskinens vægt.

Bemærkninger

• Du skal sørge for, at det fi ltreringssystem, der er monteret på maskinen, er beregnet til det materiale, der opsamles.

• Dette produkt overholder kravene i paragraf 20 i IEC/EN 60335-2-69 Stabilitet og mekaniske farer.

- Denne maskine er primært beregnet til kommerciel brug, f.eks. på hoteller, skoler, hospitaler, fabrikker, butikker og kontorer.

- Hvis støvsugeren stopper med at fungere, skal du tage stikket ud af strømforsyningen, inden du undersøger fejlen nærmere.

• Støvsugeren skal efterses for skader efter anvendelse.

• Strømlampen lyser, när maskinen er tilsluttet en passende strømforsyning (og er monteret).

Du SKAL

- Altid bruge en pose og et fi Iter, når du bruger den 'tør'.

• Holde maskinen ren.

• Holde fi ltrene rene.

- Regelmæssigt rengøre sikkerhedsfl ydeventilen for vandstandsbegrænsning, og undersøge den for tegn på skader eller korrekt funktion.

- Straks udskifte slidte eller beskadigede dele.

- Regelmæssigt undersøge strømledningen, og hvis den er beskadiget, skal strømledningen udskiftes med en speciel ledning, der fås hos Numatic eller dennes servicerepræsentanter.

Du skal IKKE

- Bruge damprensere eller højtryksvasker til rengøring af maskinen eller bruge den i regn.

• Nedsænke den i vand for at rengøre den.

• Tillade uerfarne reparationer. Ringe til eksperterne.

- Bruge våd tilstand, hvis fl ydeventilen ikke fungerer eller er monteret.

- Opsamle varm aske eller antændte cigaetskodder.

• Køre maskinen hen over strømkablet under drift, da der kan opstå fare.

- Trække i kablet for at frakoble maskinen fra strømforsyningen.

• Gå hen over våde tæpper, polstring eller tekstiler.

• Gå på rene tæpper, indtil de er helt tørre.

- Forsøge at rengøre eller vedligeholde maskinen, medmindre strømstikket er taget ud af stikkontakten.

• Under nogen omstændigheder anbringe fremmedlegemer, herunder (men ikke begrænset til) luftfriskere, luftfriskningskapsler eller duftkugler af nogen type, i maskinens øverste fi Iter. Dette kan være farligt og medføre beskadigelse af maskinen og samtidig resultere i bortfald af garantien.

Hvis støvsugeren stopper med at fungere, skal du slukke den og tage stikket ud af vægkontakten, inden du undersøger fejlen nærmere.

Hvis støvsugeren ikke samler snavs op fra overfl aden, skal du slukke den og fjerne stikket fra væggen, efterse gulvenheden, rørene og slangen for blokeringer. Hvis der ikke er blokeringer, kan støvposen være fuld, eller filteret kan være tilstoppet.

Våd tilstand

Hvis støvsugeren stopper med at fungere, skal du slukke den og tage stikket ud af vægkontakten, inden du undersøger fejlen nærmere.

Hvis støvsugeren er blokeret og ikke opsamler væske, skal du slukke den og fjerne stikket fra væggen. Hvis fl ydeventilen er blevet aktiveret, vil dette afbryde sugningen, og lyden af vakuummotoren vil ændre sig.

Fjern sugehovedet, og tøm væsken ud af beholderen. Hvis beholderen er tom, skal du kontrollere, at gulvenhedens rør og slange ikke er blokeret.

Skyl systemet med rent vand efter brug.

Efter brug skal maskinen altid efterses for skader.

	1 2	3		4	5
WV570WVD570	23 L	26.4 m	16.3 kg18.5 kg	73.6-79 dB (IEC 60704-2-1) Uncertainty: 0.2 dB (A)		Class II
WV750WVD750WVD750T	35 L	26.4 m	21.4 kg	77.5-76.9 dB (IEC 60704-2-1) Uncertainty: 0.2 dB (A)		Class II
WV900WVD900	40 L	26.4 m	25.2 kg28.0 kg	73.6-79 dB (IEC 60704-2-1) Uncertainty: 0.2 dB (A)		Class II
WV 1800DHWVD 1800DHWV 1800PHWVD 1800PHWV 1800APWVD 1800AP	N/ADRY	26.8 m	31.5 kg34.0 kg40.4 kg40.4 kg40.4 kg40.4 Kg	73-77 dB (IEC 60704-2-1) Uncertainty: 0.2 dB (A)		Class II

12345

Drum Size Cleaning Range Weight (Ready to work) Sound Pressure Protection Class
Kesselgröße Reinigungsbereich Gewicht (betriebsbereit) Schalldruck Schutzklasse
Taille de cuve	Champs d'action	Poids (prêt à l'emploi)	Pression acoustique	Classe de protection
Ketel afmeting	Bereik	Gewicht (klaar voor gebruik)	Geluidsdruk	Veiligheidsklasse
Tamanho do tambor	Alcance da limpeza	Peso (pronto a utilizar)	Pressão sonora	Classe de proteção
Capacità serbatoio	Campo di pulizia	Peso (apparecchio pronto per l'uso)	Pressione sonora	Classe di protezione
Tamaño del cilindro	Alcance de limpieza	Peso (lista para el uso)	Presión sonora	Clase de protección
Pojemność bębna	Zasięg czyszczenia	Waga (robocza)	Ciśnienie akustyczne	Klasa ochrony
Kapacitet torr	Rengöringsom-råde	Vikt	Ljudtryck (LpA)	Klass
Kuivakapsiteetti	Puhdistusalue	Paino	Äänenpainetaso (LpA)	Luokka
Tromlekapacitet	Rengøringsræk-kevidde	Vægt	Lydtryk (LpA)	Beskyt-telsesklasse

	6	7	8	9	10
WV570WVD570	415 x 415 x 645mm	15 L	49 L/sec98 L/sec	1060 W1060 W x 2	2400 mm w.g.
WV750WVD750WVD750T	680 x 550 x 940 mm	25 L	49 L/sec98 L/sec98 L/sec	1060 W1060 W x 21060 W x 2	2400 mm w.g.
WV900WVD900	490 x 800 x 880 mm	32 L	49 L/sec98 L/sec	1060 W1060 W x 2	2400 mm w.g.
WV 1800DHWVD 1800DHWV 1800PHWVD 1800PHWV 1800APWVD 1800AP	684 x 785 x 935 mm	70 L	49 L/sec98 L/sec49 L/sec98 L/sec49 L/sec98 L/sec	1060 W1060 W x 21060 W1060 W x 21060 W1060 W x 2	2400 mm w.g.

6 7 8 9 10
Dimensions	Capacity Wet AirFlo		Power Rating	Suction
Abmessungen	Behälterinhalt nass Lutfördemenge		Leistung)	UnterDrunk
Dimensions	Capacité d'eau Volume d'air		Puissance	Dépression
Afmetingen	Watercapaciteit Airflow		Vermogen	Zuigkracht
Dimensão	Capacidade para líquidos	Fluxo de ar Potência nominal Aspiração
Dimensioni	Capacità a umido	Portata aria Potenza nominale Aspirazione
Dimensiones	Capacidad en húmedo	Caudal de aire	Potencia nominal de entrada	Aspiración
Wymiary	Pojemność bębna wody	Przepływ powietrza	Moc znamionowa	Ssania
Storlek (mm)	Kapacitet vát	AirFlo Motor Sugning
Koko (mm) Märkä Kapasiteetti Ilmavirta			Motor Imuteho
Størrelse (mm)	Kapacitet (våd)	Luftstrøm	Motor	Indsugning

Filters/ Baskets/Floats
604145	WV 1800 SERIESTRASH BASKET
604116	PRIMARY PERMATEX FILTER
502034	WV570 FLOAT ASSEMBLY
500609	18 INCH FLOAT ASSEMBLY
Hose
604245	10M DISCHARGE HOSE FOR AP MACHINES
AP Type - Pump
389120	110V/60HZ.(1800 DRUM)
389121	230V/50HZ.(1800 DRUM)
389123	220V/60HZ.(1800 DRUM)
389126	110V/50HZ.(1800 DRUM)

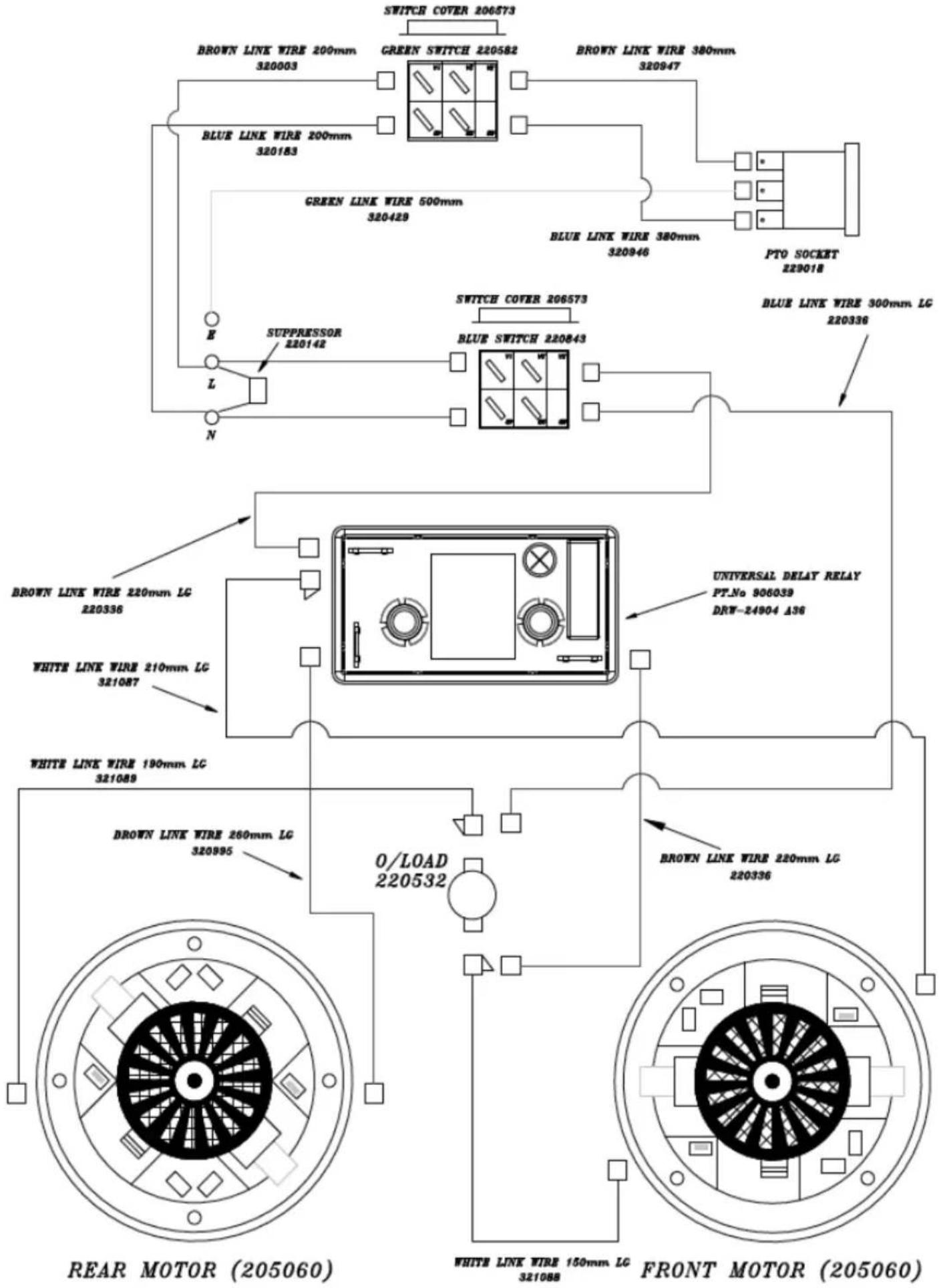

SWITCH COVER 206573 BROWN LINK WIRE 200mm 320003 GREEN SWITCH 220582 BROWN LINK WIRE 380mm 320947 BLUE LINK WIRE 200mm 320183 GREEN LINK WIRE 500mm 320429 BLUE LINK WIRE 380mm 320946 PTO SOCKET 229018 E SUPPRESSOR 220142 L N SWITCH COVER 206573 BLUE SWITCH 220843 BLUE LINE WIRE 300mm LC 220336 BROWN LINK WIRE 220mm LG 220336 UNIVERSAL DELAY RELAY PT.No 906039 DRW-24904 A36 WHITE LINK WIRE 210mm LG 321087 WHITE LINK WIRE 190mm LG 321089 BROWN LINK WIRE 260mm LG 320995 O/LOAD 220532 BROWN LINK WIRE 220mm LG 220336 REAR MOTOR (205060) WHITE LINK WIRE 150mm LG 321088 FRONT MOTOR (205060)

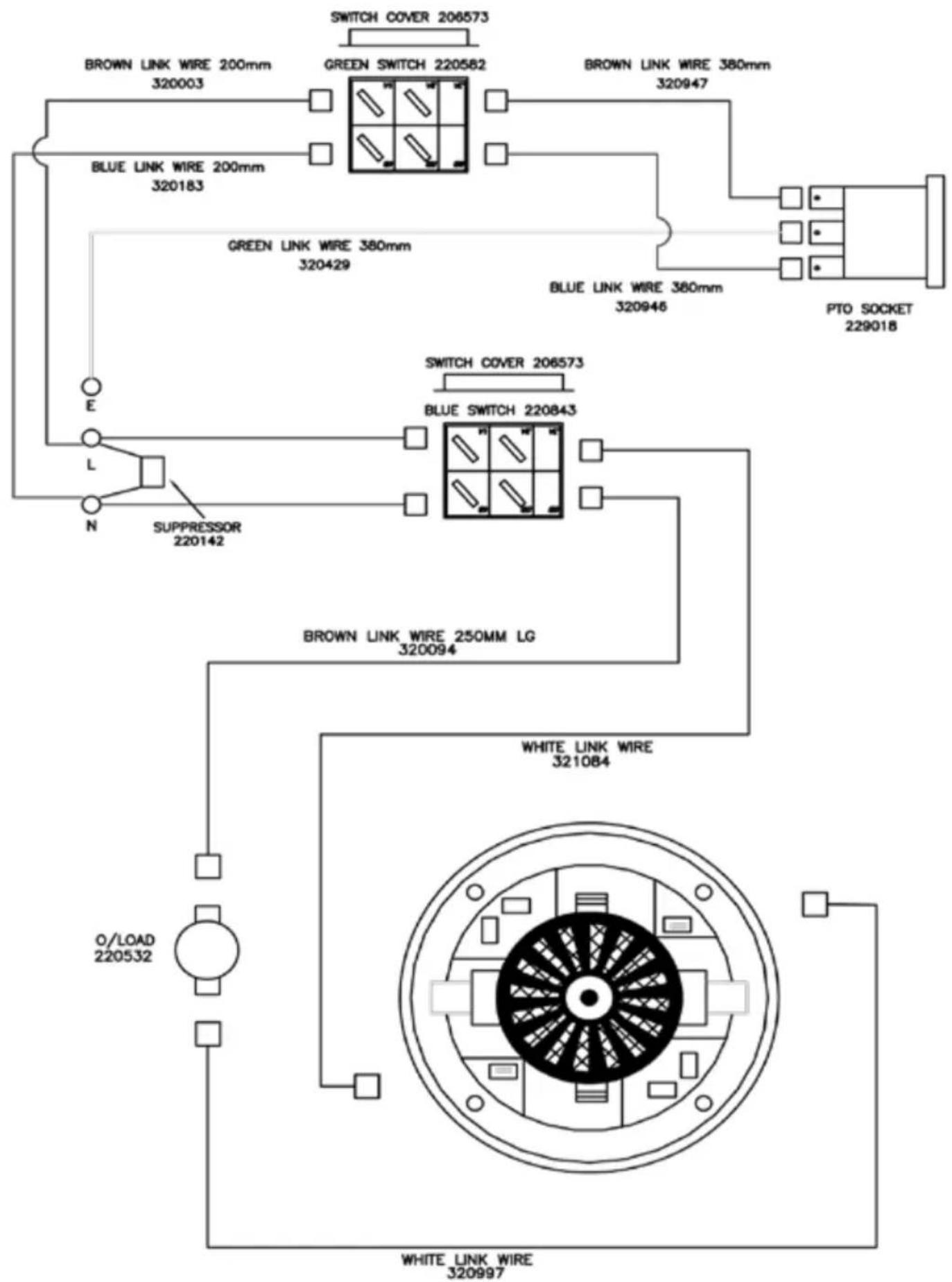

SWITCH COVER 206573 BROWN LINK WIRE 200mm 320003 GREEN SWITCH 220582 BROWN LINK WIRE 380mm 320947 BLUE LINK WIRE 200mm 320183 GREEN LINK WIRE 380mm 320429 BLUE LINK WIRE 380mm 320946 PTO SOCKET 229018 E L N SUPPRESSOR 220142 SWITCH COVER 206573 BLUE SWITCH 220843 BROWN LINK WIRE 250MM LG 320094 WHITE LINK WIRE 321084 O/LOAD 220532 WHITE LINK WIRE 320997

L N

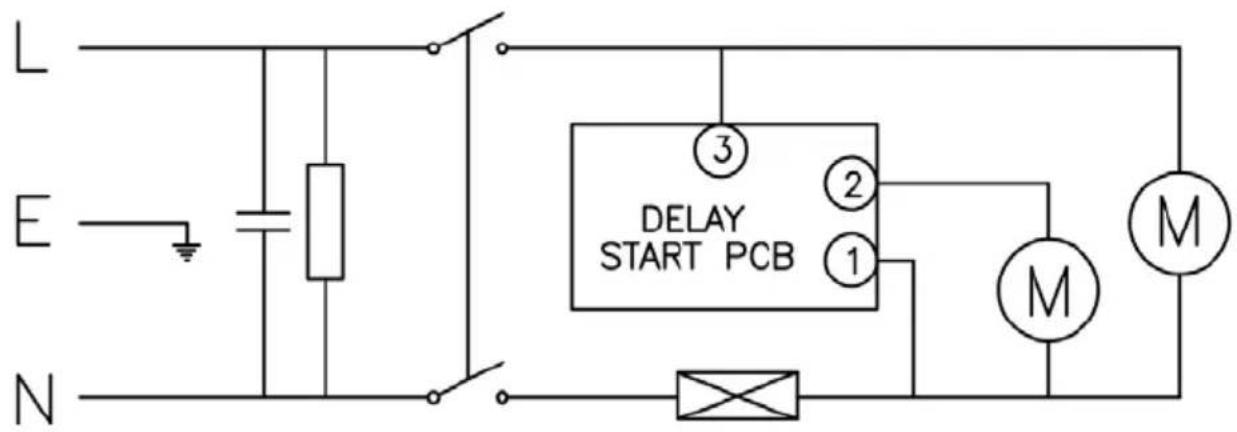

14" (WVD) Duplex 240V

WD-0255
