Mærke	Scandomestic
Model	GBC10X
Produkttype	Professionelt køleskab (køling og frysning)
Anvendelse	Professionel, kun kvalificeret personale
Strømforsyning	230 V ~ 50 Hz, 0,9 A, IPX5
Kølekapacitet	309 W
Klimaklasse	4 (omgivelsestemperatur max. +32 °C til frysning, +38 °C til køling)
Temperaturområde	-2 °C til +8 °C (køling) / -18 °C (frysning)
Kølemiddel	R-600a, 98 g
Nettovægt	144 kg
Produktion pr. cyklus (ifølge EN17032)	Køling: 50 kg / Frysning: 30 kg
Ydermateriale	Rustfrit stål
Betjeningspanel	Elektronisk med digitalt display og funktioner til tidsstyret/temperaturstyret cyklus
Afrimning	Manuel (aktivering via knap)
Vedligeholdelse og rengøring	Brug ikke-slibende, ikke-ætsende produkter; rengør kondensatoren regelmæssigt; indvendig afløb til væsker
Elektrisk sikkerhed	Kræver jordet stik og 30 mA fejlstrømsbeskyttelse; installation af autoriseret tekniker
Reservedele og reparationsmulighed	Brug udelukkende originale dele; reparationer af autoriseret tekniker
Generelle oplysninger	Apparatet overholder CE-direktiver; typeskilt på siden; må ikke fjernes
Installationsafstand	50 mm fra væg bagtil, 30 mm på siderne, 500 mm ovenover
Stiktype	Schuko (type F); brug ikke forlængerledning

Ofte stillede spørgsmål - GBC10X Scandomestic

Hvad er kølekapaciteten for GBC10X?

Ifølge EN17032 kan GBC10X køle op til 50 kg produkter pr. cyklus (fra +65 °C til +10 °C på 120 minutter) og fryse op til 30 kg (fra +65 °C til -18 °C på 270 minutter).

Hvordan installeres apparatet korrekt?

Installationen skal udføres af en autoriseret tekniker. Apparatet skal placeres på en plan overflade, mindst 50 mm fra væg bagtil, 30 mm på siderne og 500 mm ovenover. Vent 2 timer efter opretning før tilslutning.

Hvilken type stik er nødvendig?

Apparatet leveres med et Schuko-kabel (type F, CEE 7/4). Stikket skal være jordet og beskyttet af et 30 mA fejlstrømsrelæ. Det er forbudt at bruge en forlængerledning.

Hvordan starter man en tidsstyret kølecyklus?

Sørg for, at tastaturet ikke er låst. Tryk på SET for at vælge 'PoS' (køling) med det blinkende tidsstyret cyklus-ikon. Tryk på START/STOP for at starte cyklussen. Som standard varer cyklussen 90 minutter.

Hvordan bruger man den temperaturstyrede cyklus med sonde?

Vælg 'PoS' (køling) med det blinkende temperaturstyret cyklus-ikon. Indsæt sonden i maden. En test kontrollerer korrekt indsættelse. Tryk på START/STOP. Cyklussen stopper, når sondetemperaturen når den indstillede værdi (som standard 3 °C til køling).

Hvad gør man, hvis displayet viser 'Pr1' eller 'Pr2'?

Disse koder angiver en fejl i kammerføleren (Pr1) eller madsonden (Pr2). Kontroller forbindelserne og følernes funktion. Afhængigt af parameter C11 kan apparatet fortsætte i tidsstyret tilstand. Kontakt teknisk support, hvis problemet fortsætter.

Hvordan afrimer man apparatet?

Afrimning er manuel. Sørg for, at ingen cyklus er i gang, åbn døren, og tryk på OP/AFRIMNING-knappen i 4 sekunder. Afrimningsvarigheden kan konfigureres via parametrene d3 og d7 (kontakt teknisk support for ændring).

Hvilke rengøringsprodukter skal bruges?

Brug aldrig slibende, ætsende, sure, opløsningsmiddelholdige eller klorbaserede rengøringsmidler. Brug en blød klud med sæbevand eller et ikke-aggressivt rengøringsmiddel. Rengør kondensatoren regelmæssigt for at undgå støvopbygning.

Hvad gør man ved unormal støj?

Kontroller, at apparatet står i vater, og at dørene lukker korrekt. Sørg for, at ingen genstande gnider mod bevægelige dele (ventilator, kompressor). Hvis støjen fortsætter, kontakt teknisk support.

Hvordan forholder man sig ved længere fravær?

Rengør apparatets inderside grundigt, afbryd hovedafbryderen (OFF) og tag stikket ud. Lad døren stå på klem for at undgå skimmelsvamp.

BRUGSANVISNING GBC10X Scandomestic

• Læs denne brugsanvisning før du tager produktet i brug første gang. Det vil hjælpe dig med at bruge og vedligeholde det korrekt samt forlænge levetiden.
• Gem brugsanvisningen til senere brug, hvis dette skulle blive nødvendigt og sørg for, at vejledningen følger, hvis produktet skifter ejermand.

Denne brugsanvisning indeholder sikkerhedsinstruktioner, betjeningsvejledninger, installationsinstruktioner og tips til problemløsning mm.

Før du ringer efter service:

• Gennemgå afsnittet om tips til problemløsning. Dette vil hjælpe dig med selv at løse nogle de mest almindelige problemer.
• Hvis du ikke selv kan løse problemerne, ring da efter hjælp fra professionelle teknikere.

Når De ringer op:

Skal De angive apparatets fulde reference (model, type, serienummer). Disse oplysninger står på typeskiltet, der sidder på apparatet. Det kan både være placeret indeni produktet og bagpå.

Skal De opgive, hvor og hvilken forhandler produktet er købt hos, samt oplyse købsdatoen.

Uberettiget tilkaldelse af teknisk service:

Inden service tilkaldes, kontrolleres de fejlmuligheder, det er muligt selv at udbedre. Såfremt kravet om udbedring er uberettiget, påhviler det kunden selv at betale de omkostninger, der er forbundet med at have tilkaldt service.

Reklamationsfrist ved brug i husholdning:

Reklamationsfrist omfatter udelukkende fabriksnye produkter indkøbt i Danmark. Reklamationsfristen er gyldig ifølge lovgivningen fra købsdato, när der forevises kvittering, regning eller tilsvarende, hvoraf købsdatoen fremgår.

Garantien dækker kun defekter i materiale eller udførelse. Funktionsvigt på produkterne, der skyldes installationsmæssige forhold, dækkes ikke af reklamationsfristen. Reklamationsfristen indskrænker ikke købers rettigheder iflg. lovgivningen.

Reklamationsfristen omfatter ikke:

• Normalt slid, fejl eller skader opstået direkte eller indirekte som følge af overlast, fejlbetjening, misbrug, skødesløs behandling, mangelfuld vedligeholdelse, fejlagtig indbygning, opstilling og tilslutning, spændingsvariationer eller elektriske forstyrrelser eller ved reparation udført af andre end Scandomestic A/S autoriserede teknikere.
• Fejl eller skader opstået som følge af erhvervsmæssig eller anden brug af produkter, der er beregnet til private husholdninger.
• Erstatning for eventuelle følgeskader, herunder skader på andre genstande, driftstab etc., medmindre andet er lovmæssigt fastlagt.

Reklamationsfrist ved erhvervsbrug:

Erhvervskøb er ethvert køb af produkter, der ikke skal bruges i en privat hus- holdning, men anvendes til erhverv eller erhvervslignende formål (restaurant, café, kantine etc.) eller bruges til udlejning eller anden anvendelse, der omfatter flere brugere.

Reklamationsfrist omfatter udelukkende fabriksnye produkter indkøbt i Danmark. Reklamationsfristen er gyldig ifølge lovgivningen fra købsdato, när der forevises kvittering, regning eller tilsvarende, hvoraf købsdatoen fremgår. Garantien dækker kun defekter i materiale eller udførelse.

Reklamationsfristen omfatter ikke:

• Normalt slid, fejl eller skader opstået direkte eller indirekte som følge af overlast, fejlbetjening, misbrug, skødesløs behandling, mangelfuld vedligeholdelse, skader forårsaget af manglende overholdelse af brugermanualen, fejlagtig indbygning, opstilling og tilslutning, spændingsvariationer eller elektriske forstyrrelser. Reparation udført af andre end Scandomestic A/S autoriserede teknikere.
• Erstatning for eventuelle følgeskader, herunder skader på andre genstande, driftstab etc., medmindre andet er lovmæssigt fastlagt.

Transportskader:

En transportskade, der konstateres ved forhandlerens levering hos kunden, er primært en sag mellem kunden og forhandleren. I tilfælde, hvor kunden selv har stået for transporten af produktet, påtager leverandøren sig ingen forpligtelser i forbindelse med evt. transportskade. Evt. transportskader skal anmeldes omgående og senest 24 timer efter, at varen er leveret. I modsat fald vil kundens krav kunne afvises.

Teknisk data

Yderligere tekniske oplysninger kan findes på typeskiltet som findes indeni apparatet eller bag på apparatet.

På den energilabel der blev leveret sammen med apparatet, er der i øverste højre hjørne en QR-kode. Ved at scanne QR-koden med din smartphone kommer du til et link i EPREL - europæisk produkt register for energi labels. Her finder du mere teknisk data om apparatet.

Vigtigt!

Vær opmærksom på, at producenten, som følge af konstant udvikling og ajourføring af produktet, kan foretage ændringer uden forudgående varsel.

Bortskaffelse

Bortskaf produktets emballage korrekt.

I henhold til WEEE's direktiver må dette produkt ikke smides i skraldespanden. Det skal afleveres på en genbrugsstation. På den måde hjælper du med at beskytte miljøet.

ADVARSEL!

Emballagen kan være farlig for børn!

Plastdele er mærket med de internationale standardforkortelser:

PE - polyethylen, f.eks. indpakningsfolien PS

- polystyren, f.eks. polstringsmaterialet PO

M - polyoxymethylen, f.eks. plastclips PP -

polypropylen, f.eks. salttragten

AB S - acrylonitril-butadien-styren, f.eks. kontrolpanelet.

Elektrisk og elektronisk udstyr (EEE) indeholder materialer, komponenter og stoffer, der kan være farlige og skadelige for menneskers sundhed og for miljøet, når affaldet af elektrisk og elektronisk udstyr (WEEE) ikke bortskaffes korrekt.

Produkter, der er mærket med ovenstående "overkrydsede skraldespand", er elektrisk og elektronisk udstyr. Den krydsede skraldespand symboliserer, at affald af elektrisk og elektronisk udstyr ikke må bortskaffes sammen med usorteret husholdningsaffald, men skal indsamles særskilt.

Til dette formål har alle kommuner etableret indsamlingsordninger, hvor af-fald af elektrisk og elektronisk udstyr gratis kan afleveres af borgerne på genbrugsstationer eller andre indsamlingssteder eller hentes direkte fra hushold-ningerne. Nærmere information skal indhentes hos kommunens tekniske forvaltning.

Original brugermanual

ES	INSTRUCCIONES DE INSTALACIÓN, USO Y MANTENIMIENTO:ABATIDORES
FR	INSTRUCTIONS D'INSTALLATION, D'UTILISATION ET D'ENTRETIEN : CELLULES DE REFROIDISSEMENT
EN	INSTALLATION, USE AND MAINTENANCE INSTRUCTIONS: BLAST CHILLERS
DE	HANDBUCH FÜR INSTALLATION, GEBRAUCH UND WARTUNG: SCHOCKFROSTER
IT	ISTRUZIONI PER L'INSTALLAZIONE, L'USO E LA MANUTENZIONE: ABBATTITORI DI TEMPERATURA
PL	INSTRUKCJA INSTALACJI, UŻYTKOWANIA I KONSERWACJI URZĄDZENIA: SZYBKOSCHŁADZARKI
DA	INSTALLATIONS-, BRUGS- OG VEDLIGEHOLDELSESINSTRUKTIONER: BLÆSTK∅LERE/FRYSERE
SV	ANVISNINGAR FÖR INSTALLATION, ANVÄNDNING OCH UNDERHÅLL AV: CHOCKKYLARE
FI	LAITTEEN ASENNUS-, KÄYTTÖ- JA HUOLTO-OHJE: PIKAJÄÄHDYTYSKAAPIT

PRECAUCIÓN	TENSIÓN PELIGROSA	LEA LAS INSTRUCCIONES	TIERRA DE PROTECCIÓN	EQUIPOTENCIALIDAD
PRÉCAUTION	TENSION DANGEREUSE	LISEZ LES INSTRUCTIONS	TERRE DE PROTECTION	ÉQUIPOTENTIALITÉ
WARNING	HAZARDOUS VOLTAGE	PLEASE READ INSTRUCTIONS	PROTECTIVE GROUNDING	EQUIPOTENTIAL BONDING
VORSICHT	GEFÄHRLICHE SPANNUNG	ANLEITUNG GRÜNDLICH LESEN	SCHUTZ- ERDE	POTENZIALAUSGLEICH
PRECAUZIONE	TENSIONE PERICOLOSA	LEGGERE LE ISTRUZIONI	TERRA DI PROTEZIONE	EQUIPOTENZIALITÀ
OSTRZEŻENIE	WYSOKIE NAPIĘCIE	NALEŻY PRZECZYTAĆ INSTRUKCJĘ	UZIEMIENIE OCHRONNE	PODŁĄCZENIE EKWIPOTENCJALNE
ADVARSEL	FARLIG SPÆNDING	LÆS VENLIGST INSTRUKTIONER	BESKYTTENDE JORDING	POTENTIALUDLIGNING
WARNING	HÖGSPÄNNING	LÄS INSTRUKTIONERNA	SKYDDSJORDING	EKVIPOTENTIALFÖRBIN DELSE
VAROITUS	KORKEAJÄNNITE	LUE KÄYTTÖOHJE	SUOJAMAADOITUS	EKVIPOTENTIAALILIITÄN TÄ

ESPAÑOL (ABATIDORES) 5

ENGLISH (BLAST CHILLERS).... 17

FRANÇAIS (CELLULES DE REFROIDISSEMENT)..... 28

DEUTSCH (SCHOCKFROSTER)...... 40

ITALIANO (ABBATTITORI DI TEMPERATURA)...... 52

POLSKI (SZYBKOSCHŁADZARKI)....63

DANSK (BLÆSTK∅LERE/FRYSERE).... 75

3.1 Generelle egenskaber 77

1. INSTALLATIONSINSTRUKTIONER 78

4.1 Fjernelse af emballage 78
4.2 Positionering og nivellering....78
4.3 Elektrisk tilslutning 79
4.4 Afløbstilslutning....79
4.5 Genbrug....79

1. BRUGS- OG VEDLIGEHOLDELSESINSTRUKTIONER 80

5.1 Betjening og drift....80

5.1.1 Aktivering af maskinen....80
5.1.2 Operationelle cyklusser 80
5.1.3 Verifikationstest for indsættelse af temperaturprobe 82
5.1.4 Driftstilstand 82
5.1.5 Afrimning....82
5.1.6 Kontrol af status for kompressor og fordamperblæser 83

5.2 Nyttige tips 83

5.2.1 Vedligeholdelse 83
5.2.2 Langvarig ikke-brug 83

1. 1. FEJL, ALARMER OG NEDBRUD 84
      6.1 Alarmer og fejl....84
2. GENBRUG AF PRODUKTET 85

DA

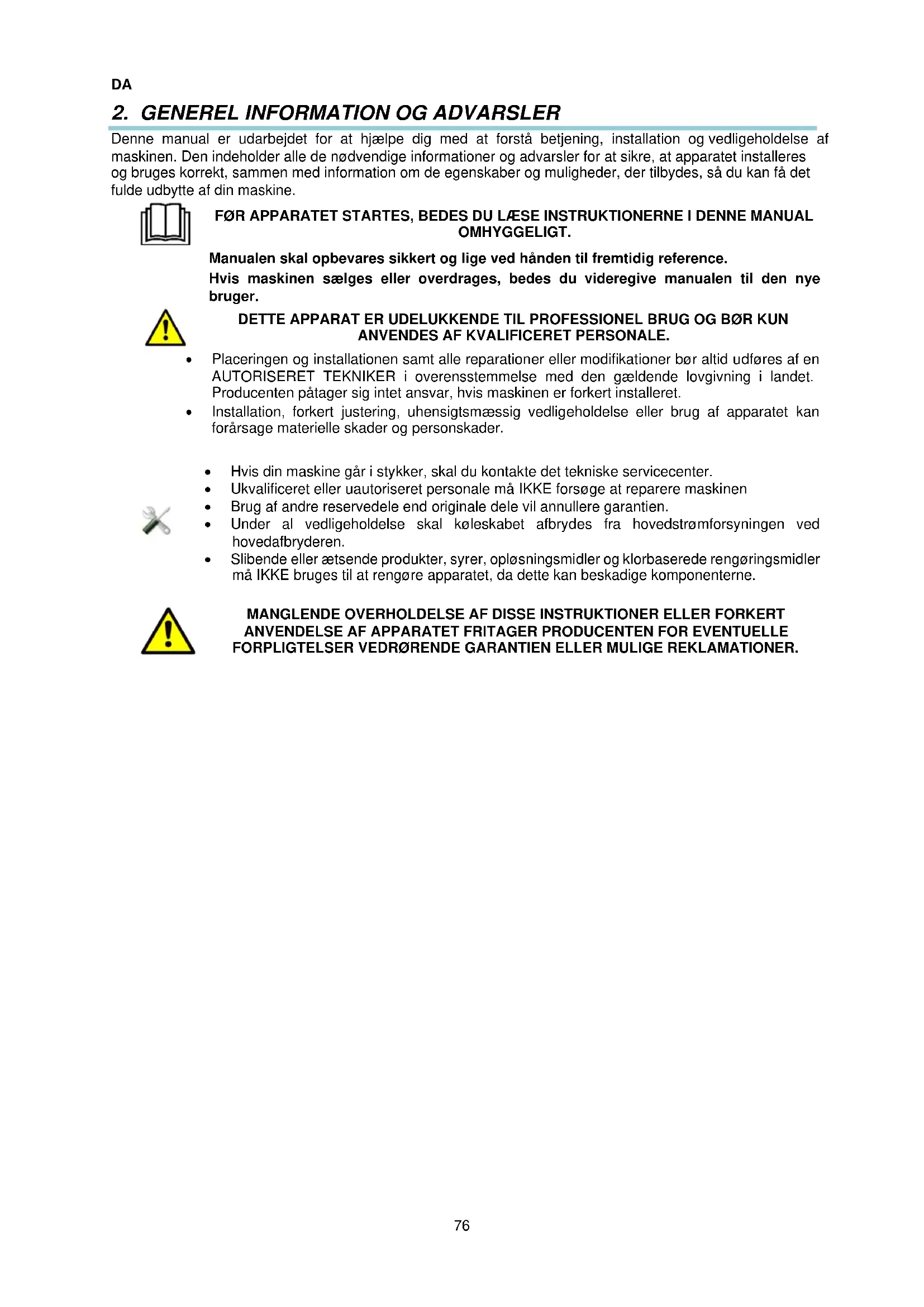

2. GENEREL INFORMATION OG ADVARSLER

Denne manual er udarbejdet for at hjælpe dig med at forstå betjening, installation og vedligeholdelse af maskinen. Den indeholder alle de nødvendige informationer og advarsler for at sikre, at apparatet installeres og bruges korrekt, sammen med information om de egenskaber og muligheder, der tilbydes, så du kan få det fulde udbytte af din maskine.

F∅R APPARATET STARTES, BEDES DU LÆSE INSTRUKTIONERNE I DENNE MANUAL OMHYGGELIGT.

Manualen skal opbevares sikkert og lige ved hånden til fremtidig reference.

Hvis maskinen sælges eller overdrages, bedes du videregive manualen til den nye bruger.

DETTE APPARAT ER UDELUKKENDE TIL PROFESSIONEL BRUG OG B∅R KUN ANVENDES AF KVALIFICERET PERSONALE.

• Placeringen og installationen samt alle reparationer eller modifikationer bør altid udføres af en AUTORISERET TEKNIKER i overensstemmelse med den gældende lovgivning i landet. Producenten påtager sig intet ansvar, hvis maskinen er forkert installeret.
• Installation, forkert justering, uhensigtsmæssig vedligeholdelse eller brug af apparatet kan forårsage materielle skader og personskader.

• Hvis din maskine går i stykker, skal du kontakte det tekniske servicecenter.
• Ukvalificeret eller uautoriseret personale må IKKE forsøge at reparere maskinen
• Brug af andre reservedele end originale dele vil annullere garantien.
• Under al vedligeholdelse skal køleskabet afbrydes fra hovedstrømforsyningen ved hovedafbryderen.
• Slibende eller ætsende produkter, syrer, opløsningsmidler og klorbaserede rengøringsmidler må IKKE bruges til at rengøre apparatet, da dette kan beskadige komponenterne.

MANGLENDE OVERHOLDELSE AF DISSE INSTRUKTIONER ELLER FORKERT ANVENDELSE AF APPARATET FRITAGER PRODUCENTEN FOR EVENTUELLE FORPLIGTELSER VEDR∅RENDE GARANTIEN ELLER MULIGE REKLAMATIONER.

3. PRODUKTDETALJER

Alle apparater har et typeskilt, som identificerer det og angiver dets tekniske egenskaber. Det er placeret på den ene side af maskinen. Fjern ikke typeskiltet fra enheden.

Kort introduktion til det skilt, der sidder på maskinen:

CE⑫ 19038252 PL1132470571 ① Made in EU MOD GCP-701 L② SN 8101136688③ 2018/06 230V④ 50Hz⑤ 1N 0,9 A⑥IPX5 Pot. Frigorifica Refrig. Capacity ⑦ 309 W Lámpara Lamp 0 Descarche Defrost Calefactor Heater 0 Clase Climat. Climate Class 4 Temp. -2 +8 °C Peso Neto Net Weight 144 KG Agente Expandente Blowing Agent CO2 Condensación Condensation Vent. PCA 3 Refrigerant R-600a 10 Carga Refng. Refrig. Weight 98 g⑪

NUMBER	BESKRIVELSE
1	PRODUCENT
2	MODEL
3	SERIENUMMER
4	SPÆNDING
5	FREKVENS
6	STR∅M
7	K∅LEEFFEKT (W)
8	KLIMAKLASSIFIKATION (N=4)
9	ARBEJDSTEMPERATUR
10	GASTYPE
11	GAS (gr)
12	MÆRKNING

Bemærk: Dette skilt er et eksempel. Det reelle skilt kan afvige lidt fra det.

Disse oplysninger skal angives, när den tekniske tjeneste tilkaldes.

3.1 Generelle egenskaber

Disse maskiner er bygget i henhold til EU-direktiverne vedrørende behandling og konservering af fødevarer.

Køleren bruges til at sænke temperaturen pludseligt fra ét niveau (tilberedte eller friske produkter) til et andet niveau for at bevare madens ideelle ernæringsmæssige, fysiske og kemiske egenskaber.

Det skal påpeges, at det kritiske temperaturområde mellem 10 °C og 85 °C i produktet bør passeres så hurtigt som muligt.

Det har en elektronisk timer og kammertemperaturprobe. Cyklusstyring efter tid eller med probe placeret midt i maden. Når kølecyklussen er færdig, kan det bruges som et kølekammer: +2, +4 °C; eller som opbevaring til frosne fødevarer: -18 °C, i en kort periode.

Afhængig af flere faktorer og i henhold til de udarbejdede data, handler det om at rådgive brugeren om et meget homogent og standardprodukt i det internationale køkken.

MODEL	PRODUKTER (kg) (*)
	K∅LING	FRYSNING
GBC05X	18	10
GBC10X	50	30

(*) Produkter beregnet i henhold til EN17032 (Ref. +65 °C → +10 °C i 120'; Frys. +65 °C → -18 °C i 270') Mængden af produkt kan variere, hvis testbetingelserne ændres, såsom temperatur.

4. INSTALLATIONSINSTRUKTIONER

Placeringen og installationen samt alle former for reparationer og ombygninger skal altid udføres af en AUTORISERET TEKNIKER i henhold til de gældende regler i hvert land

Installation, forkert justering, service eller uhensigtsmæssig vedligeholdelse af apparatet samt forkert håndtering af det kan forårsage både materielle skader og personskader.

4.1 Fjernelse af emballage

Fjern emballagen fra maskinen og kontroller, om der er sket skader under transporten. Hvis der konstateres skader, skal leverandøren og transportfirmaet straks underrettes. I tvivlstilfælde må du ikke bruge maskinen, før problemet er vurderet.

Emballage (plast, ekspanderet polyurethan, hæfteklammer osv.) må ikke efterlades inden for børns rækkevidde, da de udgør en potentiel fare for dem.

Skabet må ikke tippes over. Om nødvendigt kan nogle skabe tippes til den side, der er angivet på emballagen. Hvis det ikke er angivet, kan det ikke tippes. Vent mindst 2 timer med at tænde for maskinen, efter at den er blevet placeret det rigtige sted.

Maskinen skal flyttes med en gaffeltruck eller lignende for at undgå skader på strukturen. Transporter maskinen til installationsstedet, og fjern derefter emballagen.

Al emballage kan genbruges. Bortskaf emballagen korrekt.

Sørg for, at stedet, hvor maskinen skal opbevares, er frit og rent. Undgå at blæseren absorberer støv i nærheden, da det kan blokere kondensatoren og reducere maskinens effektivitet.

Fjern forsigtigt pallen, mens du passer på ikke at ridse maskinen. Niveller maskinen ved at bruge de justerbare fødder. Når maskinen er nivelleret, skal du pille beskyttelsesfilmen af med en sløv kniv for at undgå ridser i det rustfri stål.

Drej med uret for at sænke maskinen.

Drej mod uret for at hæve maskinen.

Hvis maskinen er forsynet med hjul, skal gulvet være helt plant.

Ved idriftsættelse skal du sørge for, at der ikke er nogen varmekilde i nærheden.

For en optimal ydelse af udstyret er det yderst vigtigt, at alle luftindtag, både i blæseren placeret inde i kammeret og i kondensatoren, ikke er tilstoppede.

Installer ikke enheden udendørs.

Indfør ikke noget element fra blæserbeskytteren eller i køleudstyrsområdet.

4.3 Elektrisk tilslutning

Elektrisk tilslutning skal udføres af en AUTORISERET TEKNIKER

De gældende lovmæssige standarder i hvert land vedrørende tilslutning til lysnettet bør tages i betragtning.

• Kontroller, at netspændingen svarer til den, der er angivet på typeskiltet.
• Det er vigtigt, at den elektriske installation, hvor skabet skal tilsluttes, har et JORDSTIK foruden passende magnetotermisk kontakt og differentialbeskyttelse (vi anbefaler 30 mA)
• Apparatet skal jordes med en differentialbeskytter. Producenten kan ikke holdes ansvarlig for skader, der skyldes manglende overholdelse af dette krav.
• Strømkablets tværsnit skal passe til maskinens mærkestrøm.

- Stikket skal være af Schuko-type med jordforbindelse og terminaler på 4,8 mm (F-type). Af hensyn til din sikkerhed er det forbudt at forstørre stikket. Som ekstraudstyr kan udstyret leveres med stik af britisk type (H-type) eller amerikansk type stik (B-type).

- Hvis der konstateres fejl under installationen, skal leverandøren straks underrettes.

- Installer ikke blæstkølere udendørs.

- Brug ikke vand i tilfælde af brand. Brug CO2-brandslukkere, og afkøl motorområdet så hurtigt som muligt.

Producenten kan ikke holdes ansvarlig for personskader eller materielle skader på maskinen som følge af forkert installation eller manglende overholdelse af producentens specifikationer.

Maskinens elektriske specifikationer er vist på typeskiltet. Afsnit 3.

4.4 Afløbstilslutning

Hvis du ønsker at placere afløbet et fast og endeligt sted, skal det tilsluttes et generelt afløb, hvorved der skabes en hævert med nævnte afløb for at undgå kuldetab. Denne operation skal udføres af kvalificeret personale. Se figur 1 - 4 for placeringen af afløbet.

4.5 Genbrug

• En træpalle.
• Pap.
• Et polypropylenbånd.
• Ekspanderet polystyren.

Al den emballage, der bruges omkring maskinen, kan genbruges. Korrekt bortskaffelse af disse produkter hjælper med at beskytte miljøet. For yderligere information om genbrug af disse produkter henvises til den relevante lokale myndighed. Bortskaf disse materialer i overensstemmelse med gældende lovgivning.

5. BRUGS- OG VEDLIGEHOLDELSESINSTRUKTIONER

F∅R APPARATET STARTES, BEDES DU LÆSE INSTRUKTIONERNE I DENNE MANUAL OMHYGGELIGT.

APPARATET ER UDELUKKENDE TIL PROFESSIONEL BRUG OG B∅R KUN ANVENDES AF KVALIFICERET PERSONAL.

De nødvendige trin for at optimere driften af din maskine er vist nedenfor med alle de tilgængelige muligheder.

5.1.1 Aktivering af maskinen

Betjeningspanelet har en tænd/sluk-knap og en termostat. På figur 5 kan du se dem i detaljer.

• Når det indvendige af skabet er blevet rengjort, skal du tilslutte det til det elektriske netværk og trykke på kontakten (1, Fig. 5) til ON. Kontakten skal lyse op.
• Hvis apparatet er tændt, og ingen cyklus kører, viser DISPLAY (Fig. 5) temperaturen i kammeret.
• Hvis der ikke er nogen aktiv cyklus, slukkes DISPLAY (Fig. 5) automatisk efter 10 sekunder, när der ikke er trykket på noget ikon, undtagen LED'en for lavt forbrug. Tryk på et vilkårligt ikon for at tænde for displayet igen.
• Hvis der er gået 60 sekunder, uden at der trykkes på noget ikon, vil displayet vise "Loc", og tastaturet låses automatisk. Tryk på et vilkårligt ikon i 1 sekund for at låse tastaturet op. Displayet vil vise "UnL".

5.1.2 Operationelle cyklusser

Den blæstkøler, du har anskaffet dig, styres af en elektronisk timer med en kammertemperaturprobe, som tillader 2 blæstkølingsmetoder. Den første er for tidsstyret cyklus, hvor blæstkølingscyklussen afsluttes, når den tid, der er defineret for processen, er udløbet. Den anden er en temperaturstyret cyklus, hvor processen afsluttes, når temperaturproben, der er indsat i maden, når den definerede temperatur.

Til gengæld er der 2 blæstkølingsprocesser, afhængig af den endelige temperatur, der skal nås, køling og frysning, som kan tilgås ved at trykke på knappen SET (14, Fig. 5).

		Tryk på knappen SET for at vælge en cyklus
PoS		Køling, tidsstyret cyklus
nEG		Frysning, tidsstyret cyklus
PoS		Køling, temperaturstyret cyklus.
nEG		Frysning, temperaturstyret cyklus
		Tryk på knappen START/STOP inden for følgende 15 sekunder.

5.1.2.1 Tidsstyret nedkølingscyklus

Følg disse trin for at køre en tidsstyret blæstkølingscyklus:

1. Sørg for, at tastaturet ikke er låst, og at ingen nedkølings- eller afrimningscyklus er aktiv.

2. Tryk på knappen SET (14, Fig. 5) for at vælge mellem en køle-nedkølingsproces "PoS" eller fryse-nedkølingsproces "nEG", og kontroller, at ikonet for TIDSKONTROLLERET CYKLUS (10, Fig. 5) blinker. Som standard varer kølecyklussen 90 minutter, mens frysecyklussen varer 240 minutter.

3. VALGFRI: Parametre relateret til cyklusvarighed, indstillingspunkt for nedkølingscyklus og indstillingspunkt for konserveringscyklus kan justeres.

Tryk på knappen NED FNC (12, Fig. 5) inden 15 sekunder, og tryk på knappen SET (14, Fig. 5) for at se standardcyklusvarigheden og ændre den. Hvis du vil ændre værdien, skal du trykke på OP (11, Fig. 5) eller NED (12, Fig. 5). Tryk igen på knappen SET (14, Fig. 5) for at afslutte og fortsætte til næste trin.

For at kontrollere og ændre indstillingspunktet for køleprocessen skal du trykke på knappen NED (12, Fig. 5), inden 15 sekunder og trykke på SET (14, Fig. 5). Hvis du vil ændre værdien,

skal du trykke på OP (11, Fig. 5) eller NED (12, Fig. 5). Tryk igen på knappen SET (14, Fig. 5) for at afslutte og fortsætte til næste trin.

For at kontrollere og ændre indstillingspunktet for konserveringscyklussen skal du trykke på knappen NED (12, Fig. 5) i 15 sekunder og trykke på SET (14, Fig. 5). Hvis du vil ændre

værdien, skal du trykke på OP (11, Fig.5) eller NED (12, Fig.5). Tryk igen på knappen SET (14, Fig. 5) for at afslutte og fortsætte til næste trin.

Dette er en midlertidig justering. Når en ny cyklus aktiveres, eller når der opstår strømsvigt, nulstilles disse værdier til dem, der er defineret af producenten.

1. Tryk på START/STOP (13, Fig. 5), cyklussen starter, og ikonet for TIDSKONTROLLERET CYKLUS

(10, Fig. 5) lyser.

Under nedkølingsprocessen vil DISPLAY vise den resterende cyklustid. Når cyklustiden er forbi, vil DISPLAY vise ordet "END" (Slut), og summeren vil blive aktiveret i den tid, der er angivet på parameteren "AA". Tryk på et vilkårligt ikon for at slå summeren fra.

Til sidst, når der angives afslutning af proces, aktiveres konserveringsprocessen, og ikonet for

Derudover er det under nedkølingscyklus muligt at vise kammertemperaturen i displayet. Tryk på knappen NED (12, Fig.5), vælg den nedkølingsindstilling, der er gældende "PoS" for køling eller "nEG" for fryser. Når cyklussen er valgt, skal du trykke på knappen NED igen (12, Fig.5) for at vise denne værdi. For at afslutte processen skal du trykke på knappen SET (14, Fig.5), eller du skal ikke foretage dig yderligere i de følgende 15 sekunder.

Hvis du vil afbryde en nedkølingsproces, skal du trykke på START/STOP (13, Fig. 5), i 2 sekunder

5.1.2.2 Temperaturstyret nedkølingscyklus

Følg disse trin for at køre en tidsstyret blæstkølingscyklus:

1. Sørg for, at tastaturet ikke er låst, og at ingen nedkølings- eller afrimningscyklus er aktiv.
2. Tryk på knappen SET (14, Fig.5) for at vælge mellem en køle-nedkølingsproces "PoS" eller

fryse-nedkølingsproces "nEG", og kontroller, at ikonet for TEMPERATURSTYRET CYKLUS (2, Fig. 5) blinker. Som standard er fødevaretemperaturprobens indstillingspunkt for kølecyklus indstillet til 3 °C, mens den for frysecyklus er defineret til -18 °C.

1. Inden en temperaturstyret cyklus starter, udføres en automatisk test for at kontrollere, at temperaturproben er korrekt indsat i maden, der skal nedkøles. Hvis testen mislykkes, starter den tilsvarende tidsstyrede cyklus.
2. VALGFRI: Parametre relateret til temperaturprobeværdien ved slutningen af nedkølingscyklus, maksimal cyklusvarighed, kammerindstillingspunkt under nedkølingscyklus og kammerindstillingspunkt på konserveringscyklus kan justeres.

Tryk på knappen NED FNC (12, Fig.5) i 15 sekunder, og tryk på knappen SET (14, Fig.5) for at kontrollere produktets endelige temperaturværdi, og juster den. Værdien kan ændres ved

at trykke på knapperne OP (11, Fig.5) eller NED FNC (12, Fig.5) Tryk på SET for at vende tilbage til forrige niveau.

For at overvåge og justere nedkølingscyklussens maksimale varighed skal du trykke på knappen NED (12, Fig.5) igen, men ikke længere end 15 sekunder, og trykke på knappen SET (14, Fig.5) igen. Tryk på knapperne OP (11, Fig.5) eller NED (12, Fig.5) for at ændre værdien. Tryk på SET (14, Fig. 5) for at gå tilbage til det forrige niveau.
For at overvåge og ændre kammertemperaturens indstillingspunkt under nedkølingsprocessen skal du trykke på knappen NED (12, Fig. 5) igen i en periode på maks. 15 sekunder, og tryk på knappen SET igen. Tryk på knapperne OP (11, Fig. 5) eller NED (12, Fig. 5) for at ændre værdien. Tryk på SET (14, Fig. 5) for at gå tilbage til det forrige niveau.
For at overvåge og ændre indstillingspunktet under konserveringsprocessen skal du trykke på knappen NED (12, Fig. 5) igen i en periode på maks. 15 sekunder og trykke på knappen SET (14, Fig. 5) igen. Tryk på knapperne OP (11, Fig. 5) eller NED (12, Fig. 5) for at ændre værdien. Tryk på SET (14, Fig. 5) for at gå tilbage til det forrige niveau.
Dette er en midlertidig justering. Når en ny cyklus aktiveres, eller når der opstår strømsvigt, nulstilles disse værdier til dem, der er defineret af producenten.

1. Tryk på START/STOP (13, Fig. 5 cyklussen starter, og ikonet for TIDSKONTROLLERET CYKLUS

(10, Fig.5) lyser.

Hvis den temperatur, der detekteres af madtemperaturproben, når cyklusindstillingspunktet, før den maksimale varighedstid er nået, vil ordet "EnD" blive vist på skærmen, summeren vil blive aktiveret i den periode, der er fastsat på "AA"-parameteren, og enhederne vil gå i konserveringstilstand. Tryk på en vilkårlig knap for at slå summeren fra, og tryk igen på en anden knap for at fjerne "EnD"-indikatoren.

Hvis temperaturen, der er registreret af fødevaretemperaturproben, ikke når cyklusindstillingspunktet, når den maksimale cyklusvarighed er nået, fortsætter cyklussen, indtil den indstillede temperatur er

DA

nået. Derefter blinker ikonet for TEMPERATURSTYRET CYKLUS (2, Fig. 5), ikonet vil blinke og ALARM (6, Fig.5) lyser, og summeren aktiveres. Tryk på en vilkårlig knap for at slå summeren fra.

Til sidst, når afslutning af cyklusprocessen angives, forudsat at nedkøling er lykkedes, går enheden i konserveringstilstand, og ikonet for KONSERVERING (7, Fig.5) sammen med ikonet for TEMPERATURSTYRET CYKLUS (2, Fig.5). lyser. Hvis cyklussen på den anden side ikke lykkes, lyser ikonet for ALARM (6, Fig.5) Mens denne status varer, vil rumtemperaturen blive vist på skærmen.

Hvis processen har været vellykket under konservering, kan forløbet mellem reel cyklustid og standard maksimal cyklusvarighed desuden kontrolleres. Hvis processen derimod mislykkedes, vises tidsforløbet mellem den maksimale cyklusvarighed og det øjeblik, hvor fødevaretemperaturproben registrerer indstillingspunktet. I begge tilfælde skal du trykke på knappen NED (12, Fig.5) Tryk på

knappen NED (12, Fig.5) igen for at få vist kammertemperatur, og tryk på knappen SET ⚠ SET (14, Fig.5), for at afslutte applikationen..

For at afbryde nedkølingen på et hvilket som helst tidspunkt under processen skal du trykke på knappen START/STOP (3, Fig. 5), i 2 sekunder.

5.1.2.3 Start en cyklus med det samme program, som den sidste cyklus startede med

Kontroller, at tastaturet ikke er låst. Tryk på knappen SET ⚠ SET (14, Fig.5) Sidst udførte type cyklus vil blive vist. Tryk på knappen SET (14, Fig.5) i de følgende 15 sekunder.

5.1.3 Verifikationstest for indsættelse af temperaturprobe

Indstillede temperaturcyklusser indledes af et testtrin for at kontrollere korrekt stiftprobeindsættelse.

Testen har to faser:

- Resultatet af det første trin er positivt, hvis "temperaturen målt af stiftproben – skabets temperatur" er større end værdien indstillet af parameteren rc mindst 3 gange ud af 5 (sammenligningen foretages hver 10 sek.). Hvis parameter rc er sat til 0, vil hverken det første eller andet trin blive kørt.

Hvis resultatet af den første fase er positiv, vil den anden ikke blive kort.

- Hvis resultatet af den første fase er negativ, vil den anden blive kørt. Resultatet af den anden fase er positivt, hvis forskellen i "temperatur målt af stiftproben – skabets temperatur" er større med mindst 1 °C/1 °F (i forhold til den foregående sammenligning) mindst 6 gange ud af 8 (sammenligningen laves hver "rd/8 s").

Hvis resultatet af testen er positivt, aktiveres cyklussen.

Hvis resultatet af testen ikke er positivt, vil cyklussen blive startet i tidsindstillet tilstand og ikonet (2, Fig.5)

Hvis strømmen afbrydes under testen, vil testen starte igen fra begyndelsen, när strømmen er genoprettet.

Enheden er tændt, men driftscyklussen kører. Hvis strømmen afbrydes:

• Under en tidsindstillet blæstkøling, när strømmen er genoprettet, vil nedkølingen fortsætte fra det tidspunkt, hvor afbrydelsen opstod (med en maksimal fejltilstand på 10 minutter);
• Under en blæstkøling med indstillet temperatur, starter nedkølingen igen fra begyndelsen, när strømforsyningen fungerer igen;
  • Under opbevaring nulstilles processen for opbevaring, när strømforsyningen fungerer igen.

"STAND-BY" STATUS

- Enheden er tændt, men der ikke er nogen driftscyklus i gang. Hvis strømmen afbrydes, mens enheden er i "standby"-tilstand, vil den være i samme tilstand, når strømforsyningen genoprettes.

5.1.5 Afrimning

Den blæstkøler, du har købt, har kun en manuel afrimningsproces. Den mad, der placeres i apparatet, samt åbningen af døre, genererer fugt inde i maskinen. Når du udfører en blæstkølingscyklus, kondenserer denne fugt og fryser på det koldeste sted af blæstkøleren, som er fordamperen, der

DA

akkumulerer is. I nogle tilfælde kan denne ophobning forårsage blokering af fordamperen, og efterfølgende nedkølingscyklusser udføres ikke korrekt. Derfor tilrådes det at udføre en afrimningsproces fra tid til anden, især hvis der udføres flere nedkølingscyklusser efter hinanden.

For at starte en afrimningscyklus skal du sørge for, at ingen anden procedure er i gang, åbne døren og

Varigheden af afrimningen kan konfigureres med parametrene d3 og d7. Kontakt din tekniske service for ændringer.

5.1.6 Kontrol af status for kompressor og fordamperblæser

For at kontrollere kompressorens status skal du sikre dig, at der ikke er nogen anden aktiv cyklus. Tryk på knappen

For at kontrollere status for fordamperblæseren skal du trykke på knappen FNC √ (12, Fig.5 igen, og blæserens status vil blive vist som følger:

• "F-1", fordamperblæseren tændes
• "F-0", fordamperblæseren slukkes
- "F-P", udskudt aktivering af fordamperblæser vil være i gang (parameter F8).

For at afslutte proceduren skal du trykke på knappen SET SET (14, Fig.5) eller intet foretage dig i de følgende 15 sekunder.

5.2 Nyttige tips

Læs omhyggeligt nedenstående råd for at nå køleskabets fulde potentiale.

5.2.1 Vedligeholdelse

Udfør den nødvendige rengøring for at forlænge maskinens levetid.

• Fjern alt affald fra maskinen ved afslutningen af hver dag. Før du rengør maskinen, skal du tage stikket ud af stikkontakten og sætte kontakten i OFF- eller O-position. Apparaterne har et afløb i bunden af kølekammeret (undtagen modeller med tre bakker) for at bidrage til nem rengøring samt til afløb af eventuel produktion af væsker fra mad. Under rengøringsprocessen er det vigtigt at fjerne afløbsproppen og rengøre den for at forhindre tilstopning med faste stoffer. Det forhindrer akkumulerede væsker i at stagnere.
• Brug ikke slibende, ætsende eller syreprodukter, klorbaserede rengøringsmidler, opløsningsmidler eller benzinderivater til at rengøre maskinen.
• Brug ikke vand under tryk til at rengøre maskinen.
• Tag forholdsregler før adgang til enhedens kondensatorzone. På grund af de høje temperaturer kan der være risiko for forbrændinger
• Rengøring af kondensatoren: Under rengøring skal du undgå bøjning af kondensatorens aluminiumsribber. Det kan påvirke kondensatorens luftcirkulation og forårsage alvorlig skade på udstyret, og reparationen er i så fald ikke omfattet af garantien.
• Kontroller, at dørene lukker perfekt.
• Hvis der er behov for skift af ledninger, må du ikke skifte til en lavere sektion
• Samlingen af det elektriske installationsdæksel i kontrolpanelet er vigtig. Hvis demontering er nødvendig, skal det strammes som før.
  • To gange om året skal den tekniske tjeneste tilkaldes for at foretage de relevante eftersyn:
• Gennemgang af samlingernes tilstand.
  o Gennemgang af komponenternes tilstand.
• Hvis ledningen er beskadiget, skal den udskiftes af producenten, afdelingen for eftersalgsservice eller af en autoriseret tekniker for at undgå personskader eller skader på udstyr.

5.2.2 Langvarig ikke-brug

Hvis maskinen holdes ude af drift i længere tid (helligdage, midlertidig lukning ...), skal du være opmærksom på følgende:

• Rengør udstyret omhyggeligt.
• Sluk for strømforsyningen.

DA

6. 6. FEJL, ALARMER OG NEDBRUD

De trin, der skal følges i tilfælde af en fejl eller driftsfejl, er beskrevet nedenfor. De mulige årsager og mulige løsninger er angivet i nedenstående tabel. I tvivlstilfælde, eller hvis du ikke er i stand til at løse problemet, bedes du kontakte den tekniske service.

Händter ikke elektriske komponenter, da der er risiko for død, da komponenterne er tilsluttet netværksspænding

FEJL	MULIG ÅRSAG	L∅SNING
Blæstkøler virker ikke	Der er ingen strømforsyning	Kontroller, om afbryderen er blevet udløst. Hvis der er lys i kontakten, er maskinen tændt.
Utilstrækkelig temperatur	Placering af udstyret	Tjek, at der ikke er en varmekilde i nærheden
	Omgivelsestemperatur	Tjek, at den omgivende temperatur er under +32 °C for fryseskabe og +38 °C for køleskabe og skabe til opbevaring af fisk. Dette er enheder med garanteret maksimal arbejdstemperatur
	Dørlukning	Kontroller, at dørene lukker korrekt
	Madfordeling inde i maskinen	Tjek, at maden ikke blokerer for luftventilationen, og at den tid, der er gået fra det tidspunkt, maden blev placeret inde i skabet, er nok til at køle produkterne.
	Rengøring af kondensatoren	Kontroller, at kondensatoren er ren. Vær opmærksom på, at jo renere køleskabet er, jo mere energi vil der blive sparet. Rengøringshyppigheden vil afhænge af forholdene på stedet. Hvis kondensatoren er snavset, skal du ringe til eftersalgsservice.
Mærkelig eller høj støj	Forkert nivellering og dårlig lukning af dørene.	Tjek nivelleringen og god lukning af dørene.
	Friktion i de bevægelige zoner	Kontroller, at der ikke er noget i kontakt med køleskabets bevægelige elementer.

BEMÆRK: Hvis der opstår en fejl, som ikke er angivet i ovenstående tabel, bedes du kontakte den tekniske service. Producenten forbeholder sig ret til at ændre de tekniske egenskaber med forudgående adversel.

Sammen med denne manual er der leveret instruktioner for termostaten.

6.1 Alarmer og fejl

COD.	BETYDNING	L∅SNINGER	KONSEKVENSER
AL	Alarm for minimumstemperatur	Tjek skabets temperaturTjek parameter A1 og A2	Enheden vil fortsætte med at fungere normalt
AH	Alarm for maksimal temperatur	Tjek skabets temperaturTjek parameter A3 og A4	Enheden vil fortsætte med at fungere normalt
id	Inputalarm for dørkontaktalarm (Kun i "standby"-tilstand og hvis parameter i0 er indstillet til 0 eller 1)	Luk dørenKontroller de årsager, der aktiverede inputtet.Kontroller parametrene i0 og i1	Fordamperblæseren forbliver inaktiv, indtil alarmen slutter
iA	Inputalarm for kompressorbeskyttelse (Kun hvis parameter i0 er indstillet til 2)	Kontroller de årsager, der aktiverede inputtet. Kontroller parametrene i0 og i1	Kompressor + fordamperblæser stopper
Pr1	Skabsprobefejl	See PO parameterTjek probens integritetKontroller probe-enhedens forbindelseTjek skabets temperatur	Hvis fejlen opstår i "Standby"-tilstand:Hvis parameter C11 = 0, vil ingen cyklus få lov til at starteHvis parameter C11 = 1. Stiftprobe vil fungere som skabsprobe, og kun tidscyklus vil være tilladt.Hvis fejlen opstår under tidsstyret cyklus:- Hvis parameter C11 = 0, vil cyklussen blive afbrudt- Hvis parameter C11 = 1, vil stiftprobe fungere som skabsprobe, og nedkølingen vil fortsætte.Hvis fejlen opstår under en temperaturstyret cyklus:- Hvis parameter C11 = 0, vil cyklussen blive afbrudt- Hvis parameter C11 = 1, vil stiftproben fungere som skabsprobe, og nedkølingen fortsætterHvis fejlen opstår under konserveringstilstand:- Hvis parameter C11 = 0, vil kompressoraktivitet afhænge af C4-, C5- og C6-parametre.- Hvis parameter C11 = 1, vil stiftproben fungere som skabsprobe, og opbevaringen vil fortsætte.
Pr2	Stiftprobefejl	Se PO-parameterTjek probens integritetKontroller probe-enhedens forbindelseTjek skabets temperatur	Hvis fejlen opstår under "Standby"-tilstand:- Kun bundne driftscyklusser får lov til at starte.Hvis fejlen opstår i en tidsstyret cyklus:- Afkølingen vil fortsætteHvis fejlen opstår under temperaturstyret cyklus:- Nedkøling fortsætter i tidstilstandHvis fejlen opstår under konserveringstilstand:- Konserveringstilstand fortsætter.

7. GENBRUG AF PRODUKTET

Det europæiske direktiv 2012/19/EU vedrørende affald af elektrisk og elektronisk udstyr (WEEE) fastslår, at husholdningsapparater ikke bør bortskaffes ved at bruge den normaler affaldshåndtering i byområder. Udtjente apparater bør indsamles separat for at optimere omkostningerne ved at genbruge og genanvende materialerne inde i maskinen, samtidig med at potentielle skader på atmosfæren og folkesundheden forhindres. Den overstregede skraldespand er angivet på alle produkter for at minde ejeren om deres forpligtelser med hensyr til separat affaldsindsamling. For mere information vedrørende korrekt bortskaffelse af husholdningsapparater bør ejere kontakte deres lokale myndigheder eller apparatforhandler.

5.1.2.1 Tidsstyrd kylcykel

Liste over eftersalgsservicestationer:

Adresse	Scandomestic A/S
Kontaktnummer	7242 5571
Hjemmeside	Scandomestic.dk
QR-kode
Relevante oplysninger til bestilling af reservedele direkte eller gennem andre kanaler leveret af producenten, importøren eller en autoriseret repræsentant;	Scandomestic A/S
Den mindste periode, i hvilken reservedele, der er nødvendige til reparation af apparatet, er tilgængelige;	8 år
Instruktioner til hvor man finder modeloplysningerne i produktdatabasen, som defineret i forordning (EU) 2019/2019 ved hjælp af et weblink, der linker til modelinformationen, lagret i produktdatabasen, eller et link til produktdatabasen og information om hvordan man finder modelidentifikatoren på produktet.)	www.scandomestic.dk

Bemærk: Adressen eller kontaktnummeret på servicestationen kan ændres uden forudgående varsel. Bekræft venligst, om servicestationen er direkte tilknyttet vores selskab, når du opsøger tjenester.

UK

Liste over eftersalgsservicestationer:

Adresse	Scandomestic A/S
Kontaktnummer	7242 5571
Hjemmeside	Scandomestic.dk
QR-kode
Relevante oplysninger til bestilling af reservedele direkte eller gennem andre kanaler leveret af producenten, importøren eller en autoriseret repræsentant;	Scandomestic A/S
Den mindste periode, i hvilken reservedele, der er nødvendige til reparation af apparatet, er tilgængelige;	8 år
Instruktioner til hvor man finder modeloplysningerne i produktdatabasen, som defineret i forordning (EU) 2019/2019 ved hjælp af et weblink, der linker til modelinformationen, lagret i produktdatabasen, eller et link til produktdatabasen og information om hvordan man finder modelidentifikatoren på produktet.)	www.scandomestic.dk

Bemærk: Adressen eller kontaktnummeret på servicestationen kan ændres uden forudgående varsel. Bekræft venligst, om servicestationen er direkte tilknyttet vores selskab, når du opsøger tjenester.

UK
