BRUKSANVISNING GBC10X Scandomestic

Fordamper Förångare Höyrystin

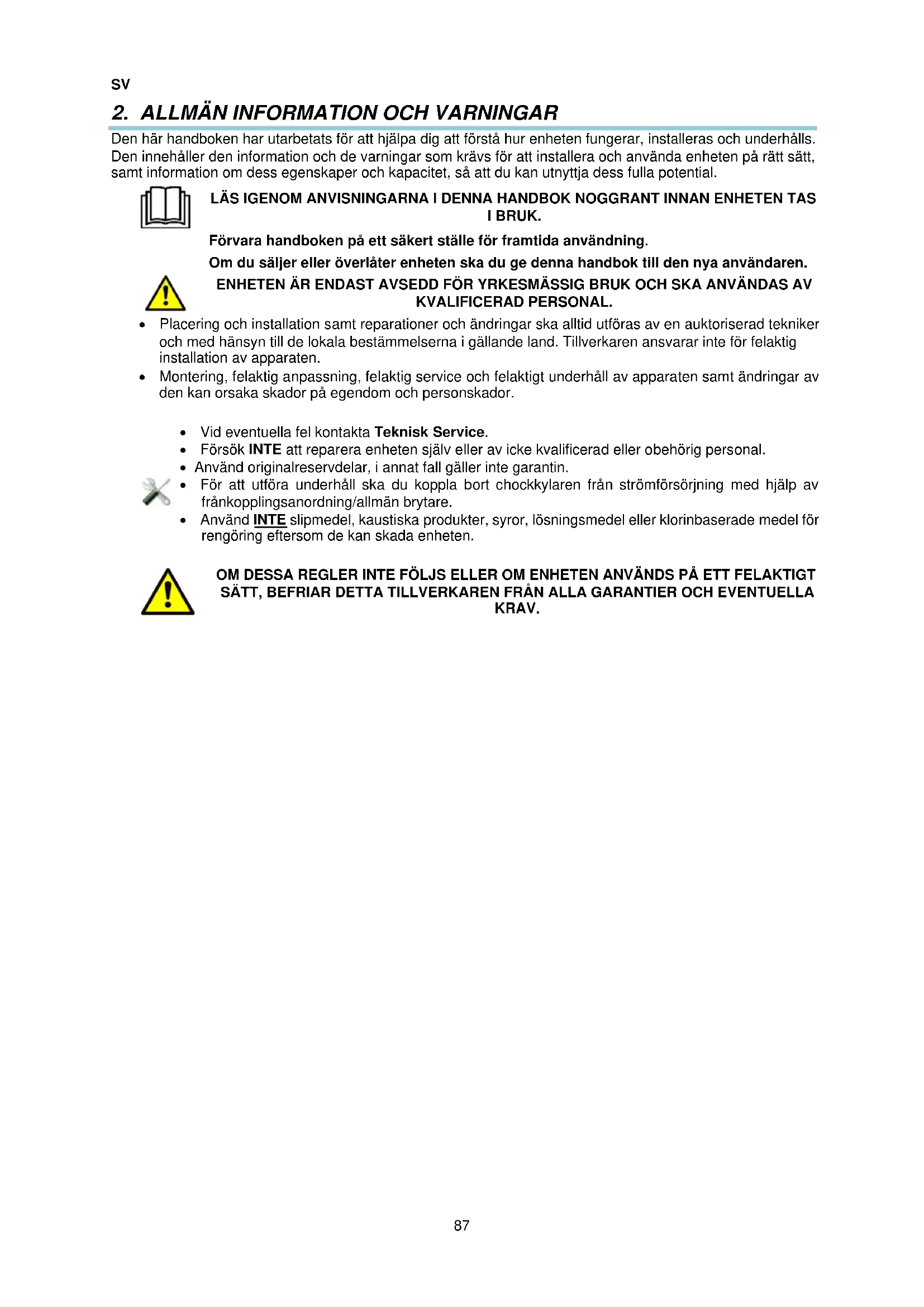

Den här handboken har utarbetats för att hjälpa dig att förstå hur enheten fungerar, installeras och underhålls. Den innehåller den information och de varningar som krävs för att installera och använda enheten på rätt sätt, samt information om dess egenskaper och kapacitet, så att du kan utnyttja dess fulla potential.

Förvara handboken på ett säkert ställe för framtida användning. Om du säljer eller överlåter enheten ska du ge denna handbok till den nya användaren.

• Placering och installation samt reparationer och ändringar ska alltid utföras av en auktoriserad tekniker och med hänsyn till de lokala bestämmelserna i gällande land. Tillverkaren ansvarar inte för felaktig installation av apparaten.

• Montering, felaktig anpassning, felaktig service och felaktigt underhåll av apparaten samt ändringar av den kan orsaka skador på egendom och personskador.

• Försök INTE att reparera enheten själv eller av icke kvalificerad eller obehörig personal.

• Använd originalreservdelar, i annat fall gäller inte garantin.

• För att utföra underhåll ska du koppla bort chockkylaren från strömförsörjning med hjälp av frånkopplingsanordning/allmän brytare.

• Använd INTE slipmedel, kaustiska produkter, syror, lösningsmedel eller klorinbaserade medel för rengöring eftersom de kan skada enheten.

Alla enheter är utrustade med en typskylt som identifierar enheten och anger dess tekniska egenskaper. Skylten är placerad på en av enhetens sidor. Ta inte bort typskylten från enheten. Förklaring av uppgifterna på enhetens typskylt.

STANDARD Observera: Detta är en exempeltypskylt. När du kontaktar teknisk service ska du lämna de angivna uppgifterna. Allmänna egenskaper Dessa anordningar är byggda i enlighet med EU-direktiven om bearbetning och konservering av livsmedel. Chockkylaren används för att snabbt sänka temperaturen från en nivå (kokta eller färska produkter) till en annan nivå som garanterar att livsmedlets idealiska fysiska, kemiska och näringsegenskaper bevaras. Det bör noteras att det kritiska temperaturområdet mellan 10 °C och 85 °C i produkten bör överskridas så snabbt som möjligt. Utrustad med en elektronisk timer och en temperaturgivare för kammaren. Cykelstyrning med hjälp av tid eller med en sond inuti maten. I slutet av kylcykeln kan enheten användas som kylrum: +2, +4 ºC eller som förvaringskammare för frysta livsmedel: -18 ºC, under en kort tid. Beroende på flera faktorer och på de uppgifter som tagits fram är syftet är att informera användaren om en mycket homogen och standardiserad produkt i det internationella köket.

(*) Produktivitet mätt enligt EN17032 (Kylning, +65 ºC +10 ºC inom 120'; Infrysning. +65 ºC -18 ºC inom 270’) Produktmängden kan förändras om testförhållandena, t.ex. temperaturen, ändras. MODELL PRODUKTIVITET (kg) (*) KYLNING INFRYSNING GBC05X

Placering och installation samt reparationer och ändringar ska alltid utföras av en auktoriserad tekniker och med hänsyn till de lokala bestämmelserna i gällande land. Montering, felaktig anpassning, felaktig service och felaktigt underhåll av apparaten samt ändringar av den kan orsaka skador på egendom och personskador. Uppackning Packa upp maskinen och kontrollera att den inte har skadats under transporten. Meddela i så fall omedelbart leverantören och transportören. Om du är osäker får du inte använda maskinen förrän skadan har bedömts.

Förpackningskomponenter (plast, polyuretanskum, häftklamrar etc.) utgör en potentiell fara och får inte lämnas inom räckhåll för barn.

Skåpet får inte tippas över. Vid behov kan skåpen vändas till den sida som anges på förpackningen. Om det inte finns någon sådan uppgift på förpackningen får skåpet inte tippas över. Låt maskinen stå upprätt i minst 2 timmar innan den tas i bruk. Maskinen ska flyttas med en gaffeltruck eller liknande för att inte skada dess konstruktion. Flytta maskinen till installationsplatsen och packa sedan upp den. De komponenter som används för förpackningen är helt återvinningsbara och bör därför kastas i en lämplig behållare. Placering och utjämning Platsen där skåpet ska placeras vara rymlig och ren så att kylskåpets fläkt inte suger in material som kan blockera kondensatorn och därmed minska systemets effektivitet. Ta bort pallen, var försiktig så att den inte slår mot enheten. Du kan nu jämna ut skåpet genom att skruva av eller till fötterna. När utjämningen är klar kan den skyddande rostfria filmen avlägsnas med ett trubbigt instrument för att inte skrapa ytan.

Skruva åt höger för att sänka skåpet Skruva åt vänster för att höja skåpet

I den slutliga placeringen av chockkylaren ska skåpet stå 50 mm från väggen på baksidan, 30 mm från sidan samt 500 mm från taket. Om enheten är utrustad med hjul, se till att den står på en jämn yta. När du startar enheten ska du se till att det inte finns någon värmekälla i närheten. För att kylelementen ska fungera perfekt är det mycket viktigt att luftintagen, både för fläkten i botten av skåpet och för kondensatorn, inte blockeras. Placera inte skåpet utomhus. För inte in några föremål i ventilationsgallret eller i kylsystemet.

Elektrisk anslutning Den elektriska anslutningen av apparaten ska alltid göras av en AUKTORISERAD TEKNIKER. Observera de bestämmelser som gäller i ditt land för anslutning till elnätet.

• Kontrollera att nätspänningen och frekvensen motsvarar de uppgifter som anges på typskylten.

• Det är viktigt att den elektriska installation som apparaten ska anslutas till är utrustad med en jordanslutning, förutom en lämplig magnetotermisk strömbrytare och ett jordfelsskydd (30 mA rekommenderas).

• Apparaten måste ovillkorligt vara jordad med en jordfelsbrytare. Tillverkaren är inte ansvarig för eventuella skador som orsakas av att detta krav inte uppfylls.SV

• Elkabelns tvärsnitt måste vara lämpligt för apparatens märkström.

• Eluttaget måste vara av Schuko-typ eftersom kabeln som skåpet är utrustat med har denna typ av stickkontakt (den så kallade typen F eller CEE 7/4"), jordad och stift med en diameter på 4,8 mm. Av säkerhetsskäl är det förbjudet att förlänga elkabeln. Enheten kan på begäran utrustas med elkablar med typ H (England) och typ B (Amerika) stickkontakter.

• Om du upptäcker något fel under installationen ska du omedelbart meddela leverantören.

• Placera inte enheten utomhus.

• Använd inte vatten i händelse av brand. Använd en CO2-släckare (koldioxid) och kyl motorområdet så snart som möjligt.

Om tillverkarens krav inte följs eller om installationen är felaktig befriar detta tillverkaren från allt ansvar, även för personskador eller materiella skador på själva enheten.

Kontrollera typskylten för att ta reda på enhetens elektriska egenskaper. Avsnitt 3. Anslutning till avloppet Om du vill placera avloppet på en fast och oföränderlig plats måste det anslutas till det allmänna avloppet och bilda ett vattenlås tillsammans med det nämnda avloppet för att undvika kylförlust. Denna åtgärd måste utföras av kvalificerad personal. Avloppsplaceringen visas i figur 1-3. Återvinning Produktförpackningen består av:

• Polyetylenskum Alla delar av apparatens förpackning är återvinningsbara och därför bidrar ett korrekt bortskaffande av dessa produkter till att skydda miljön. För mer information om hur du kan återvinna dessa produkter, kontakta din lokala myndighet. Bortskaffa dessa material i enlighet med gällande bestämmelser.SV

ENHETEN ÄR ENDAST AVSEDD FÖR YRKESMÄSSIG BRUK OCH SKA ANVÄNDAS AV KVALIFICERAD PERSONAL. Drift Nedan följer kylskåpets arbetssteg som visar alla möjligheter som står till buds. Slå på maskinen Kontrollpanelen är utrustad med en on/off-brytare och en styrenhet. Detaljerna visas i figur 5.

• När maskinens insida har rengjorts, anslut den till elnätet och sätt brytaren (1, fig.5) i ON-läge. Strömbrytaren måste vara tänd.

• När apparaten är påslagen och ingen cykel är igång visar DISPLAYEN (fig. 5) temperaturen i kammaren.

• Om det inte finns någon aktiv cykel, efter 10 sekunder utan att någon ikon tryckts på, kommer DISPLAYEN (fig. 5) stängas automatiskt av med undantag för lysdioden för låg effekt. Tryck på valfri knapp för att slå på displayen igen.

• Om 60 sekunder förflyter utan att du trycker på någon knapp visas "Loc" på displayen och knappsatsen låses automatiskt. För att låsa upp knappsatsen trycker du på en tangent i mer än 1 sekund. På displayen visas "UnL". Driftcykler Den chockkylare du valt styrs av en elektronisk timer med en temperaturgivare för kammaren, vilket möjliggör två metoder för chockkylning. Den första är en tidsstyrd cykel, där chockkylningscykeln avslutas när den tid som anges för processen har förflutit, och den andra är en temperaturstyrd cykel, där processen avslutas när den temperaturgivare som förs in i livsmedlet når den angivna temperaturen. Det finns i sin tur två processer för chockkylning beroende på vilken sluttemperatur som ska uppnås, kylning och infrysning, som kan nås genom att trycka på SET-knappen (14, fig. 5).

För att starta en tidsstyrd cykel följer du stegen nedan:

5. Kontrollera att knappsatsen inte är låst och att ingen kyl- eller avfrostningscykel är aktiv.

6. Tryck på SET-knappen (14, fig.5) för att välja mellan kylcykel "PoS" eller fryscykel

"nEG" och se till att ikonen TIDSSTYRD CYKEL (10, fig.5) blinkar. Som standard pågår kylcykeln i 90 minuter och fryscykeln i 240 minuter.

7. VALFRITT: Parametrar för cykelns varaktighet, temperatur för kylcykeln och temperatur för

underhållscykeln kan justeras. o Tryck på NER-knappen (12, fig.5) innan 15 sekunder har gått och sedan på SET-knappen (14, fig.5), för att se standardvärdet för cykeltiden och för att ändra det. För att ändra värdet trycker du på UPP- (11, fig.5) eller NER-knappen (12, fig.5). Tryck på SET-knappen (14, fig.5) igen för att avsluta och gå vidare till nästa steg. o För att kontrollera och ändra temperaturinställningen för kylcykeln trycker du på NER- knappen (12, fig.5) innan 15 sekunder har gått och sedan på SET-knappen (14, fig.5).

Tryck på SET-knappen för att välja cykel PoS

Kylning, tidsstyrd cykel nEG

Kylning, temperaturstyrd cykel nEG

Tryck på START/STOP-knappen inom 15 sekunder.SV

För att ändra värdet trycker du på UPP- (11, fig.5) eller NER-knappen (12, fig.5). Tryck på SET-knappen (14, fig.5) igen för att avsluta och gå vidare till nästa steg. o För att kontrollera och ändra temperaturinställningen för kylcykeln trycker du på NER- knappen (12, fig.5) innan 15 sekunder har gått och sedan på SET-knappen (14, fig.5). För att ändra värdet trycker du på UPP- (11, fig.5) eller NER-knappen (12, fig.5). Tryck på SET-knappen (14, fig. 5) igen för att avsluta och gå vidare till nästa steg. o Dessa inställningar är tillfälliga. När du aktiverar en ny cykel eller efter ett strömavbrott återställs de inställda värdena till de standardvärden som fastställts av tillverkaren.

8. Tryck START/STOPP-knappen (13, fig. 5), cykeln startar och ikonen TIDSSTYRD

CYKEL (10, fig.5) tänds. Under nedkylningsprocessen visar DISPLAYEN den återstående cykeltiden. När cykeln är avslutad visar DISPLAYEN ordet "END" och ett pipande ljud hörs under den tid som anges i "AA"-parameter. Tryck på valfri knapp om du vill stänga av ljudet. När informationsflödet i slutet av cykeln är klart aktiveras underhållsprocessen, ikonen UNDERHÅLL (7, fig.5) visas och den aktuella temperaturen i kammaren visas på DISPLAYEN. Under kylcykeln är det dessutom möjligt att visa den aktuella temperaturen i kammaren på displayen. Tryck på NER-knappen (12, fig.5), välj det tillämpliga kylalternativet "PoS" för kylning eller "nEG" för infrysning. När cykeln har valts trycker du på NED-knappen (12, fig.5) igen för att visa detta värde. För att avsluta temperaturvisningsalternativet trycker du på SET-knappen (14, fig.5) eller gör ingenting i ytterligare 15 sekunder. Om du vill avbryta kylprocessen håller du START/STOPP-knappen (13, fig. 5) intryckt i 2 sekunder.

5.1.2.2 Temperaturstyrd kylcykel

För att starta en temperaturstyrd cykel följer du stegen nedan:

6. Kontrollera att knappsatsen inte är låst och att ingen kyl- eller avfrostningscykel är aktiv.

7. Tryck på SET-knappen (14, fig.5) för att välja mellan kylcykel "PoS" eller fryscykel

"nEG" och se till att ikonen TEMPERATURSTYRD CYKEL (2, fig.5) blinkar. Som standard är instickssondens sluttemperatur för kylcykeln inställd på 3 °C, medan sluttemperaturen för fryscykeln är inställd på -18 °C.

8. Innan en temperaturstyrd cykel startar utförs ett automatiskt test för att kontrollera att

temperaturgivaren är korrekt införd i livsmedlet som ska kylas. Om testet misslyckas börjar den lämpliga tidsstyrda cykeln.

9. VALFRITT: Det går att justera parametrarna för sensortemperaturvärdet i slutet av kylcykeln,

den maximala cykeltiden, kammartemperaturen under kylcykeln och kammartemperaturen under underhållscykeln. o Tryck på NER-knappen (12, fig.5) innan 15 sekunder har gått och sedan på SET-knappen (14, fig.5), för att se standardvärdet för cykeltemperaturen och för att ändra det. För att ändra värdet trycker du på UPP- (11, fig.5) eller NER-knappen (12, fig.5). Tryck på SET-knappen (14, fig.5) igen för att avsluta och gå vidare till nästa steg. o För att kontrollera och ändra temperaturinställningen för kylcykeln trycker du på NER- knappen (12, fig.5) innan 15 sekunder har gått och sedan på SET-knappen (14, fig.5). För att ändra värdet trycker du på UPP- (11, fig.5) eller NER-knappen (12, fig.5). Tryck på SET-knappen (14, fig.5) igen för att avsluta och gå vidare till nästa steg. o För att kontrollera och ändra temperaturinställningen för kylcykeln trycker du på NER- knappen (12, fig.5) innan 15 sekunder har gått och sedan på SET-knappen (14, fig.5). För att ändra värdet trycker du på UPP- (11, fig.5) eller NER-knappen (12, fig.5). Tryck på SET-knappen (14, fig.5) igen för att avsluta och gå vidare till nästa steg. o För att kontrollera och ändra temperaturinställningen för kylcykeln trycker du på NER- knappen (12, fig.5) innan 15 sekunder har gått och sedan på SET-knappen (14, fig.5). För att ändra värdet trycker du på UPP- (11, fig.5) eller NER-knappen (12, fig.5). Tryck på SET-knappen (14, fig.5) igen för att avsluta och gå vidare till nästa steg. o Dessa inställningar är tillfälliga. När du aktiverar en ny cykel eller efter ett strömavbrott återställs de inställda värdena till de standardvärden som fastställts av tillverkaren.

10. Tryck START/STOPP-knappen (13, fig. 5), cykeln startar och ikonen TIDSSTYRD

Om den temperatur som registreras av matens temperatursensor når cykelns inställda punkt innan den maximala cykeltiden har uppnåtts, avslutas cykeln, på DISPLAYEN visas ordet "END" och ett pipande ljuder under den tid som anges i "AA"-parameter. För att stänga av ljudet trycker du på en valfri knapp och trycker sedan på en annan knapp igen för att ta bort "EnD"-indikatorn. Om den temperatur som matens temperatursensor registrerar inte når cykelns inställningsvärde efter den maximala cykeltiden, fortsätter cykeln tills den önskade temperaturen uppnås. Ikonen TEMPERATURSTYRD CYKEL (2, fig. 5) kommer att blinka, LARM-ikonen visas (6, fig. 5) och en ljudsignal kommer att aktiveras. Tryck på en valfri knapp för att stänga av ljudet. Slutligen, efter att ha indikerat slutet av cykeln, om kylningen har varit framgångsrik, går enheten in i energisparläge, ikonerna för UNDERHÅLL (7, fig.5) och TEMPERATURSTYRD CYKEL (2, fig. 5) lyser.Om kylningen misslyckas, lyser ikonen för ALARM (6, fig. 5). Fram till slutet av detta tillstånd visas kammarens temperatur på skärmen. Dessutom kan man under underhållet, om processen var framgångsrik, kontrollera den förflutna tiden mellan den faktiska cykeln och den förinställda maximala cykeltiden. Om processen däremot misslyckas kan tiden mellan den maximala cykeltiden och det ögonblick då temperaturgivaren för livsmedelstemperaturen registrerar angiven temperatur visas. I båda fallen, tryck på knappen NED- knappen (12, fig.5). Tryck på NED-knappen (12, fig.5) igen för att visa kammarens temperatur, tryck på knappen SET-knappen (14, fig.5) för att avsluta programmet. Om du vill avbryta kylprocessen håller du START/STOPP-knappen (13, fig. 5) intryckt i 2 sekunder.

5.1.2.3 Återstart av den senaste cykeln

Kontrollera att knappsatsen inte är låst. Tryck på knappen SET-knappen (14, fig.5). Den senast påbörjade cykeln visas. Tryck på SET-knappen (14, fig.5) inom 15 sekunder. Verifieringstest för insättning av temperatursond De cykler som styrs av den inställda temperaturen föregås av ett teststeg för att kontrollera att temperatursonden för livsmedelstemperaturen är korrekt insatt. Testet består av två steg:

• Resultatet av det första steget kommer att vara positivt om "temperaturen som uppmäts av instickssonden – skåpets temperatur" är högre än det värde som anges i rc-parametern minst 3 gånger av 5 (jämförelsen görs var 10 sekund), om rc-parametern är inställd på 0 kommer varken det första eller det andra steget att startas. Om resultatet av det första steget är positivt kommer den andra etappen inte att påbörjas.

• Om resultatet av det första steget är negativt, inleds det andra steget. Resultatet av det andra steget kommer att vara positivt om skillnaden "temperatur mätt av proppens sond – skåpets temperatur" är större med minst 1 ºC / 1 ºF (i förhållande till den föregående jämförelsen) minst 6 gånger av 8 (jämförelsen utförs varje "rd / 8 s"). Om testresultatet är positivt aktiveras cykeln. Om testresultatet inte är positivt startar cykeln i tidsstyrt läge med ikonen (2, fig.5). Om strömmen bryts under testet startar testet på nytt när strömmen återställs. Driftstatus ”ON”-STATUS (PÅSLAGEN) När enheten är på, en driftcykel pågår och det blir ett strömavbrott:

• Under en tidsstyrd kylning fortsätter kylningen när strömmen återställs från den punkt där avbrottet inträffade (med ett maximalt fel på 10 minuter);

• Under en temperaturstyrd kylning startar kylningen igen när strömmen återställs.

• Under en underhållscykel återställs underhållscykeln när strömmen återställs. ”STAND-BY”-STATUS (VILOLÄGE)

• Enheten är på men ingen arbetscykel körs. Om det blir ett strömavbrott när enheten är i standby-läge kommer enheten att förbli i standby-läge när strömmen återställs.SV

Avfrostning Chockkylaren som du har köpt har en avfrostningscykel som endast kan aktiveras manuellt. När maten placeras i enheten och när dörren öppnas skapas fukt inne i enheten. När kylcykeln utförs kondenserar och fryser denna fukt vid den kallaste punkten i kylsystemet, förångaren, och is bildas. I vissa fall kan denna ansamling leda till att förångaren blockeras, vilket gör att kylcyklerna inte kan genomföras korrekt. Därför är det lämpligt att utföra en avfrostning då och då, särskilt om flera kylcykler har utförts efter varandra. För att starta en avfrostningscykel, se till att ingen annan cykel förfarande pågår, öppna dörren, tryck på UPP/AVFROSTNING-knappen (11, fig.5) och håll den intryckt i 4 sekunder.

Kontrollera statusen för kompressorfläkten och förångaren För att kontrollera kompressorns status måste du se till att ingen annan cykel är aktiv. Tryck en gång på NER- knappen (12, fig.5) och kompressorstatusen visas på följande sätt:

• "C-1", kompressorn är på

• "C-0", kompressorn är avstängd

• "C-P", kompressorskydd aktivt (parametrarna C0, C1, C2 och i7). För att kontrollera förångarfläktens status trycker du på NER-knappen igen (12, fig. 5) och fläktstatusen visas enligt följande:

• "F-1", förångarfläkten är på

• "F-0", förångarfläkten är avstängd

• "F-P", aktiveringsfördröjning av förångarfläkten pågår (parameter F8). För att avsluta förfarandet trycker du på SET-knappen (14, fig.5) eller gör ingenting under 15 sekunder.

Avfrostningstiden kan konfigureras med parametrarna d3 och d7. Kontakta teknisk support om du vill göra ändringar.SV

Användbara tips Läs noga igenom de användbara tipsen nedan så att du kan utnyttja de möjligheter som enheten erbjuder på bästa sätt. Underhåll För att hålla maskinen i gott skick ska du rengöra den ordentligt.

• Rengör maskinen från matrester efter varje arbetsdag. Före rengöring ska du koppla bort maskinen från strömförsörjningen och ställa strömbrytaren i OFF eller 0-läge. Chockkylare är utrustade med ett avlopp för enkelt underhåll (utom modeller med 3 behållare) samt ett eventuellt avlopp för matvätskor. Vid rengöring är det nödvändigt att ta bort avloppspluggen och rengöra avloppet för att undvika att det täpps till av olika element. Syftet är att förhindra att vätskan stannar upp.

• Använd inte slipande eller frätande produkter, syror, lösningsmedel eller bensinderivat för rengöring.

• Rengör inte maskinen med trycktvätt.

• Rengöring av kondensatorn: När du rengör kondensatorn ska du se till att inte böja aluminiumplattorna eftersom det kan leda till att luften inte kan passera igenom och kondenseras. Detta leder till skador på enheten som inte täcks av garantin.

• Kontrollera att dörren stängs ordentligt.

• Vidta lämpliga försiktighetsåtgärder innan du arbetar i kondensatorområdet på grund av den höga temperaturen i vissa komponenter och risken för brännskador.

• Om det är nödvändigt att byta ut kabeln måste den ersättande kabeln ha samma tvärsnitt.

• Topplocket på den elektriska installationen av kontrollpanelen är mycket viktigt. Om det är nödvändigt att ta bort locket, installera det senare precis som tidigare.

• Kontakta den tekniska supporten två gånger om året för att utföra lämpliga inspektioner: o Inspektion av tätningar o Kontroll av enhetens komponenter

• Om nätsladden är skadad ska den bytas ut av tillverkaren, efterförsäljningsservice eller kvalificerad personal för att undvika fara. Längre perioder av avstängning Om du inte använder enheten under en längre tid (semester, tillfällig avstängning), kom ihåg att:

• Rengöra maskinen noggrant

• Stänga av den allmänna strömbrytaren.SV

Nedan finns ytterligare anvisningar om vad du ska göra i händelse av avvikelse eller fel. I tabellen nedan anges möjliga orsaker och möjliga lösningar. Om du är osäker eller inte kan lösa problemet, kontakta den tekniska supporten.

Försök inte att manipulera elektriska komponenter själv eftersom det finns risk för dödsfall. Dessa komponenter är elektrifierade.

LÖSNING Kylaskåpet fungerar inte Ingen strömförsörjning Kontrollera strömförsörjningen till kylskåpet och se till att lampan för den allmänna strömbrytaren är tänd. Otillräcklig temperatur Chockkylarens placering Kontrollera att det inte finns någon värmekälla i närheten. Omgivningstemperatur Kontrollera att omgivningstemperaturen är lägre än +32 ºC för frysar och +38 ºC för kylskåp och fiskskåp. Stängning av dörrar Kontrollera att dörren är ordentligt stängd. Fördelning av maten i kylskåpet Kontrollera att maten är korrekt arrangerad utan att täppa till den interna fläktens luftutsläpp och att den tid som förflutit sedan maten placerades ut är tillräcklig för kylning. Rengöring av kondensatorn Kontrollera att kondensatorn är ren: Ju renare apparaten är, desto större blir energibesparingen, särskilt när det gäller kondensatorn. Hur ofta rengöringen ska ske beror på lokalens förutsättningar. Om du märker att kondensatorn är smutsig ska du låta en kvalificerad tekniker rengöra den. Konstigt eller överdrivet buller Felaktigt utjämnning och felaktigt stängd dörr Kontrollera att enheten är korrekt placerad och att dörren stängs korrekt. Friktion i den rörliga delen av kylskåpet Kontrollera att det inte finns någon friktion i kylskåpets rörliga delar.

En termostatmanual finns bifogad till denna handbok för mer information.

OBS: Vid fel som inte anges i tabellen ska du kontakta den tekniska servicen. Tillverkaren förbehåller sig rätten att ändra egenskaperna utan föregående meddelande.SV

Larm och fel KOD. BETYDELSE LÖSNINGAR FELETS KONSEKVENSER

Lågtemperatur-larm Kontrollera temperaturen i enheten Kontrollera parametrarna A1 och A2 Enheten kommer att fortsätta att fungera normalt

Högtemperatur-larm Kontrollera temperaturen i enheten Kontrollera parametrarna A3 och A4 Enheten kommer att fortsätta att fungera normalt

Öppen dörr-larm Kontrollera att dörren är ordentligt stängd. Kontrollera dörrstängningssensorn. Kontrollera parametrarna i0 och i1 Förångningsfläkten stoppas tills larmet upphör

Larm för kompressorskydds- ingång (endast om parameter i0=2) Kontrollera orsakerna till att ingången aktiverades. Kontrollera parametrarna i0 och i1 Kompressor + förångare stoppas Pr1 Fel i kammartermometern Kontrollera PO-parameter Kontrollera att termometern är kompatibel Kontrollera att termometern är korrekt ansluten Kontrollera temperatur i kammaren Om felet inträffar i ”Stand by”-läget: - Om parameter C11 = 0 är det inte möjligt att starta någon cykel - Om parameter C11 = 1. Instickssonden fungerar som en kammartermometer och det är endast möjligt att starta en tidsstyrd cykel. Om felet inträffar under en tidsstyrd cykel: - Om parameter C11 = 0 avbryts cykeln - Om C11 = 1 fungerar instickssonden som en kammartermometer och kylprocessen fortsätter. Om felet inträffar under en temperaturstyrd cykel: - Om parameter C11 = 0 avbryts cykeln - Om C11 = 1 fungerar instickssonden som en kammartermometer och kylprocessen fortsätter. Om felet inträffar i underhållsläget: - Om parameter C11 = 0 beror kompressoraktiviteten på parametrarna C4, C5 och C6. - Om C11 = 1 fungerar instickssonden som en kammartermometer och kylprocessen fortsätter. Pr2 Fel på instickssonden Kontrollera PO-parameter Kontrollera att termometern är kompatibel Kontrollera att termometern är korrekt ansluten Kontrollera temperatur i kammaren Om felet inträffar i ”Stand by”-läget: - Endast start av relaterade cyklar är tillåten. Om felet inträffar under en tidsstyrd cykel: - Kylningen kommer att fortsätta Om felet inträffar under en temperaturstyrd cykel: - Kylningen kommer att fortsätta i tidskontrollerad cykel Om felet inträffar i underhållsläget: - Underhållscykeln kommer att fortsätta.

I EU-direktivet 2012/19/EU om avfall som utgörs av elektrisk och elektronisk utrustning anges att hushållsapparater inte får kastas på samma sätt som vanligt kommunalt avfall. Oanvänd utrustning bör samlas in separat för att optimera andelen återvinning och behandling av de material som den består av och för att förhindra eventuella skador på hälsa och miljö. Symbolen med det överkryssade sopkärlet finns på alla produkter för att påminna dig om att du ska samla in ditt avfall separat. För mer information om hur man gör sig av med hushållsapparater på rätt sätt kan man kontakta den ansvariga institutionen eller återförsäljaren.FI

Tillgång till professionell reparation, såsom webbsidor, adresser, kontaktuppgifter Modell nr: GBC05X Lista över servicestationer ters Adress Scandomestic A/S Telefonnummer

Hemsida Scandomestic.dk QR-kod

Relevant information för beställning av reservdelar, direkt eller via andra kanaler som tillhandahålls av tillverkaren, importören eller auktoriserade representanten; Scandomestic A/S Den minimiperiod under vilken reservdelar som är nödvändiga för reparation av apparaten är tillgängliga. 8 år Instruktioner om hur man hittar modellinformationen i produktdatabasen, enligt definitionen i förordning (EU) 2019/2019 med hjälp av en webblänk som länkar till modellinformationen som lagrad i produktdatabasen eller en länk till produktdatabasen och information om hur man hittar modellidentifieraren på produkten.) www.scandomestic.dk Obs! Adressen eller kontakttelefonnumret på tjänstens webbplats kan ändras utan föregående meddelande. Vänligen bekräfta om servicestationen är en direkt ansluten till vårt företag när du behöver tjänster.DK Adgang til professionel reparation, såsom internetsider, adresser, kontaktoplysninger Model nr: GBC10X Liste over eftersalgsservicestationer: Adresse Scandomestic A/S Kontaktnummer

Tillgång till professionell reparation, såsom webbsidor, adresser, kontaktuppgifter Modell nr: GBC10X Lista över servicestationer ters Adress Scandomestic A/S Telefonnummer

Hemsida Scandomestic.dk QR-kod
