WL503DC - Arbejdslampe Vonroc - Gratis brugsanvisning og manual

Produkttype	Genopladelig LED-arbejdslampe
Mærke	Vonroc
Model	WL503DC
Nominel spænding	20 V (batteri)
Effekt (tilstand I / II)	10 W / 20 W
Lysstrøm (tilstand I / II)	900 lumen / 1800 lumen
Farvetemperatur	6500 K (dagslys)
Vægt (uden batteri)	1,0 kg
Kompatibel batteritype	Lithium-ion, VONROC VPOWER 20 V platform
Anbefalet batterikapacitet	2 Ah (CD801AA) eller 4 Ah (CD803AA)
Opladningstid (batteri 2 Ah)	60 minutter
Opladningstid (batteri 4 Ah)	120 minutter
Driftstid tilstand I (batteri 2 Ah / 4 Ah)	4 timer / 8 timer
Driftstid tilstand II (batteri 2 Ah / 4 Ah)	2 timer / 4 timer
Justeringsvinkel for kroppen	300°
Ophængskrog	Ja, integreret i basen
Beskyttelsesklasse	Kun indendørs (ikke vandtæt)
Isolationsklasse	Klasse II (dobbelt isolation)
Kabinetmateriale	Plast og metal
Lyskilde	LED (ikke udskiftelig)
Antal tilstande	2 (I: lav, II: høj)
Vedligeholdelse og rengøring	Rengør med en blød klud og sæbevand; undgå opløsningsmidler.
Sikkerhed	Se ikke direkte ind i LED'en; dæk ikke linsen; brug ikke i regn.
Reservedele og reparationsmuligheder	LED kan ikke udskiftes; beskadiget glas kan udskiftes; ingen andre reservedele tilgængelige.
Generel information	Tilsigtet brug: midlertidig mobil belysning indendørs.

Ofte stillede spørgsmål - WL503DC Vonroc

Hvordan tænder jeg lampen og vælger tilstand?

Brug tænd/sluk-knappen (7) til at tænde lampen. Position I = lav tilstand (10W, 900 lm), position II = høj tilstand (20W, 1800 lm). Position 0 = slukket.

Hvordan oplader jeg batteriet?

Sæt batteriet i opladeren CD802AA, tilslut opladeren til en 220-240V stikkontakt. Indikatorlamperne viser status: blinkende rød = oplader, fast grøn = opladning færdig. Varighed: 60 min for 2Ah, 120 min for 4Ah.

Hvad er lampens driftstid?

Med et 2Ah batteri: 4 timer i tilstand I (10W), 2 timer i tilstand II (20W). Med et 4Ah batteri: 8 timer i tilstand I, 4 timer i tilstand II.

Kan jeg bruge lampen i regn?

Nej. Lampen er kun designet til indendørs brug. Den er ikke vandtæt og må ikke udsættes for vand eller regn.

Hvordan fastgør jeg lampen med krogen?

Lampens base har en indbygget ophængskrog (6). Fold den ud for at hænge lampen på hovedet. Efter brug foldes den tilbage til sin oprindelige position.

Hvad gør jeg, hvis lampen ikke tænder?

Kontrollér, at batteriet er korrekt isat og opladet. Hvis lampen slukker automatisk, stop med at trykke på kontakten og oplad batteriet. Hvis problemet fortsætter, kontakt VONROC.

Kan lampen repareres, hvis LED'en er defekt?

Nej. LED-lyskilden kan ikke udskiftes. Hvis LED'en når sin levetids slutning, skal hele lampen bortskaffes i overensstemmelse med miljøreglerne.

Hvordan rengør jeg lampen?

Sluk lampen og fjern batteriet. Rengør ydersiden med en blød, let fugtig klud og sæbevand. Brug aldrig opløsningsmidler (benzin, alkohol osv.).

Hvilke batterityper er kompatible?

Kun lithium-ion-batterier fra VONROC VPOWER 20 V platformen: modeller CD801AA (2Ah) og CD803AA (4Ah). Brug af andre batterier kan forårsage skader eller beskadige værktøjet.

Hvad er garantien?

VONROC-produkter er garanteret mod fejl i materialer og udførelse i den lovbestemte periode fra købsdatoen. Garantien dækker ikke normal slitage, misbrug eller uautoriserede reparationer. Kontakt VONROC direkte.

BRUGSANVISNING WL503DC Vonroc

DA Oversættelse af den originale brugsanvisning 41

Klasse II Maskin – Dobbelisolert – Det er ikke behov for jordet støpsel.

Maks temperatur 45 °C.

Ikke kast batteriet på et bål.

Ikke kast batteriet i vann.

Produktet er i samsvar med aktuelle sikkerhetsstandarder i EU-direktivene.

SIKKERHETSADVARSLER FOR ARBEIDS-LAMPE

b) Barn som er under tilsyn skal ikke å leke med apparatet.
c) Ikke lad opp ikke-oppladbare batterier!
d) Under lading skal batterier plasseres i et område som er godt ventilert!

2.MASKININFORMASJON

Tiltenkt bruk

Tallene i teksten henviser til diagrammene på side 2-3.

1. Bærehåndtak
2. Lampehus
3. Lampedeksel
4. Låseknapp
5. Lampefot
6. Hengekrok
7. Av/på bryter
8. Batteri
9. Batterilader
10. Batteriopplåsingsknapp
11. Batteri LED-knapp
12. Batteri LED-indikator
13. Lader LED-indikator

3.MONTERING

Laderen har 2 LED-indikatorer (13) som indikerer statusen på ladeprosessen

LED-lyskilden i denne lampen er ikke utskiftbar. Når LED-lyskilden har nädd slutten av sin levetid, må lyset kastes.

Rengjøring

Følgende omstendigheter er ekskludert fra denne garantien:

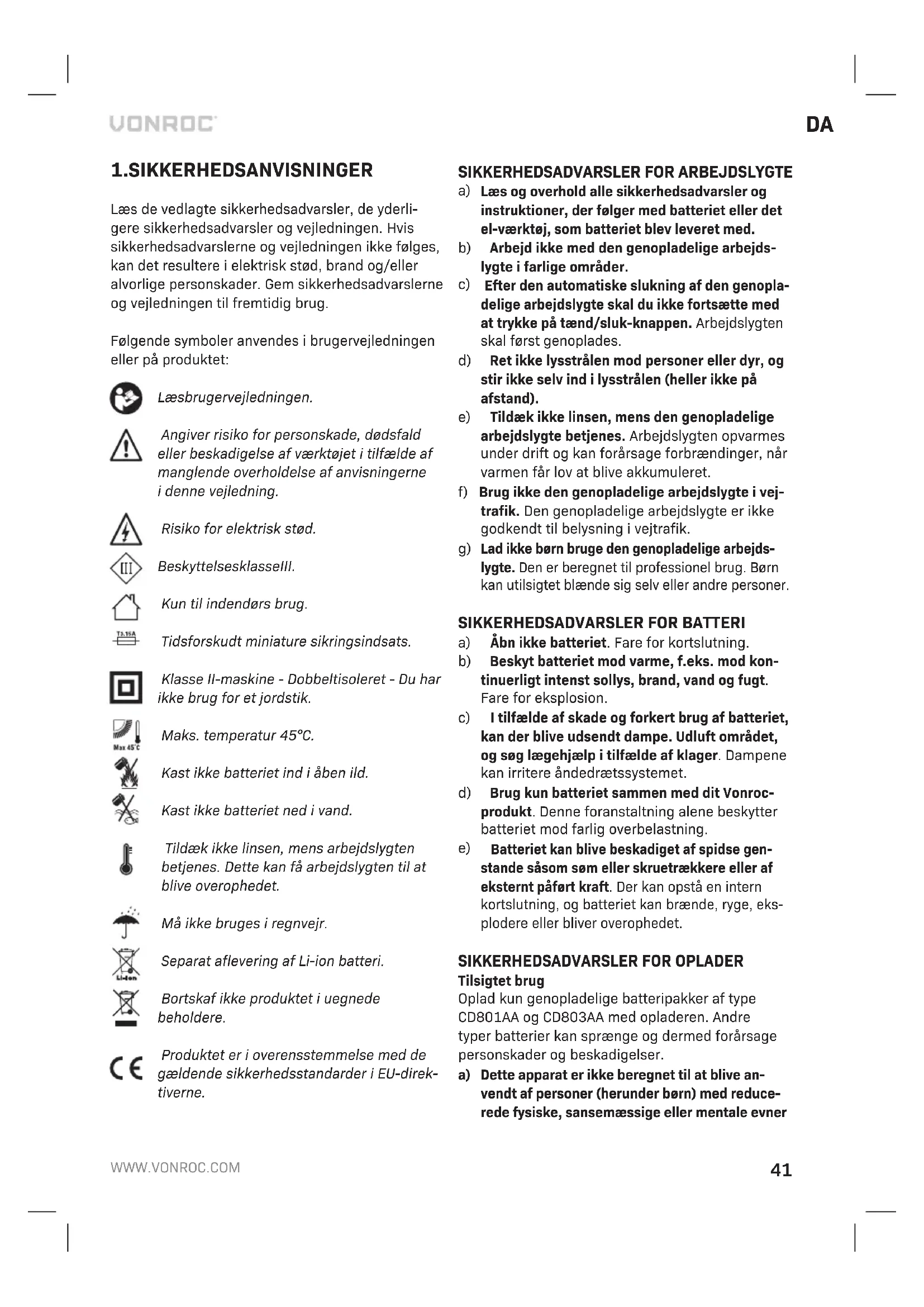

Læs de vedlagte sikkerhedsadvarsler, de yderligere sikkerhedsadvarsler og vejledningen. Hvis sikkerhedsadvarslerne og vejledningen ikke følges, kan det resultere i elektrisk stød, brand og/eller alvorlige personskader. Gem sikkerhedsadvarslerne og vejledningen til fremtidig brug.

Følgende symboler anvendes i brugervejledningen eller på produktet:

Læsbrugervejledningen.

Angiver risiko for personskade, dødsfald eller beskadigelse af værktøjet i tilfælde af manglende overholdelse af anvisningerne i denne vejledning.

Risiko for elektrisk stød.

Kun til indendørs brug.

Tidsforskudt miniature sikringsindsats.

Klasse II-maskine - Dobbeltisoleret - Du har ikke brug for et jordstik.

Maks. temperatur 45°C.

Kast ikke batteriet ind i åben ild.

Kast ikke batteriet ned i vand.

Tildæk ikke linsen, mens arbejdslygten betjenes. Dette kan få arbejdslygten til at blive overophedet.

Må ikke bruges i regnvejr.

Produktet er i overensstemmelse med de gældende sikkerhedsstandarder i EU-direktiverne.

SIKKERHEDSADVARSLER FOR ARBEJDSLYGTE

a) Læs og overhold alle sikkerhedsadvarsler og instruktioner, der følger med batteriet eller det el-værktøj, som batteriet blev leveret med.
b) Arbejd ikke med den genopladelige arbejdslygte i farlige områder.
c) Efter den automatiske slukning af den genopladelige arbejdslygte skal du ikke fortsætte med at trykke på tænd/sluk-knappen. Arbejdslygten skal først genoplades.
d) Ret ikke lysstrålen mod personer eller dyr, og stir ikke selv ind i lysstrålen (heller ikke på afstand).
e) Tildæk ikke linsen, mens den genopladelige arbejdslygte betjenes. Arbejdslygten opvarmes under drift og kan forårsage forbrændinger, når varmen får lov at blive akkumuleret.
f) Brug ikke den genopladelige arbejdslygte i vejtrafik. Den genopladelige arbejdslygte er ikke godkendt til belysning i vejtrafik.
g) Lad ikke børn bruge den genopladelige arbejdslygte. Den er beregnet til professionel brug. Børn kan utilsigtet blænde sig selv eller andre personer.

SIKKERHEDSADVARSLER FOR BATTERI

a) Åbn ikke batteriet. Fare for kortslutning.
b) Beskyt batteriet mod varme, f.eks. mod kontinuerligt intenst sollys, brand, vand og fugt. Fare for eksplosion.
c) I tilfælde af skade og forkert brug af batteriet, kan der blive udsendt dampe. Udluft området, og søg lægehjælp i tilfælde af klager. Dampene kan irritere åndedrætssystemet.
d) Brug kun batteriet sammen med dit Vonrocprodukt. Denne foranstaltning alene beskytter batteriet mod farlig overbelastning.
e) Batteriet kan blive beskadiget af spidse genstande såsom søm eller skruetrækkere eller af eksternt påført kraft. Der kan opstå en intern kortslutning, og batteriet kan brænde, ryge, eksplodere eller bliver overophedet.

SIKKERHEDSADVARSLER FOR OPLADER

Tilsigtet brug

Oplad kun genopladelige batteripakker af type CD801AA og CD803AA med opladeren. Andre typer batterier kan sprænge og dermed forårsage personskader og beskadigelser.

a) Dette apparat er ikke beregnet til at blive anvendt af personer (herunder børn) med reduce-rede fysiske, sansemæssige eller mentale evner

samt med manglende erfaring eller viden, med mindre de er under opsyn eller bliver instrueret.

b) Børn skal være under opsyn, så de ikke leger med apparatet.
c) Oplad ikke batterier, der ikke er genopladelige!
d) Under opladningen skal batterierne befinde sig i et område med god udluftning!

2.MASKINOPLYSNINGER

Tilsigtet brug

Arbejdslygten er beregnet som mobil belysning til midlertidig brug i tørre indendørs områder. Den er ikke egnet til permanent rumbelysning.

TEKNISKE SPECIFIKATIONER

Denne vejledning er udarbejdet til forskellige sæt/varenumre. Kontroller det tilsvarende varenummer i nedenstående tabel med specifikationer for den korrekte sammensætning og indholdet af dit sæt.

Model nr.	Batterier medfølger	Oplader medfølger
WL503DC	-	-
S_WL503DC	CD801AA CD802AA
S2_WL503DC	2 x CD801AA CD802AA
S3_WL503DC	CD803AA CD802AA

Maskinoplysninger
Spænding 20 V	---
Strøm (I) 10 W
Strøm (II) 20 W
Lysstrøm (I) 900 lm
Lysstrøm (II) 1800 lm
Farvetemperatur 6500 K
Vægt	1,0kg

Model nr.	CD801AA
Batteritype	Lithium-Ion
Spænding	20 V---
Kapacitet	2,0 Ah
Anbefalet oplader	CD802AA
Vægt	0,3kg

Model nr.	CD802AA
Opladerinput	220-240 V, 50 Hz 0,4 A
Opladeroutput	21 V—2,5 A
Opladningstid 2 Ah batteri	60 minutter
Opladningstid 4 Ah batteri	120 minutter
Anbefalede batterier	CD801AA, CD803AA
Vægt	0,36kg

Model nr.	CD803AA
Batteritype	Lithium-Ion
Spænding	20 V---
Kapacitet	4,0 Ah
Anbefalet oplader	CD802AA
Vægt	0,65kg

Brug kun de følgende batterier af VONROC VPOWER 20V-batteriplatformen. Brug af andre batterier kan forårsage personskade eller beskadigelse af værktøjet.

CD801AA 20 V, 2 Ah Lithium-Ion

CD803AA 20 V, 4 Ah Lithium-Ion

Den følgende oplader kan bruges til at oplade disse batterier.

CD802AA Hurtig oplader

Batterierne af VONROC VPOWER 20V-batteriplatformen kan udskiftes med alle værktøjer af VONROC VPOWER 20V-batteriplatformen.

BESKRIVELSE

Tallene i teksten henviser til diagrammerne på side 2-3.

1. Bærehåndtag
2. Lygtekrop
3. Lygtedæksel
4. Låseknop
5. Lygtebase
6. Hængekrog
7. Tænd/sluk-kontakt
8. Batteri
9. Batterioplader
10. Knap til frigivelse af batteri
11. LED-knap for batteri
12. LED-indikatorer for batteri
13. LED-indikatorer for oplader

3.MONTERING

Tag batteriet ud, inden der udføres arbejde på el-værktøjet.

Batteriet skal oplades inden første brug.

Sådan sættes batteriet ind i maskinen (fig. D)

Sørg for, at batteriets yderside er ren og tør, inden du forbinder det til opladeren eller maskinen.

1. Sæt batteriet (8) ind i maskinens base, som vist på fig. D.
2. Skub batteriet længere frem, indtil det klikker på plads.

Sådan tages batteriet ud af maskinen (fig. D)

1. Tryk på knappen til oplåsning af batteri (10)
2. Træk batteriet ud af maskinen, som vist på fig. D.

Kontrol af batteriets opladestatus (fig. E)

• Tryk kortvarigt på knappen (11) på batteriet for at kontrollere batteriets opladningsstatus.
• Batteriet har 3 LED-lamper, der indikerer opladningsniveauet.
• Når ingen af indikatorerne lyser, er batteriet tomt og skal straks lades op.

Opladning af batteriet med opladeren (fig. E)

1. Fjern batteriet (8) fra maskinen.
2. Vend batteriet (8) på hovedet, og skub det ind i opladeren (9), som vist på fig. E.
3. Sørg for, at batteriet (8) er sat helt ind i åbningen.
4. Slut opladeren til en stikkontakt. Efter et kort øjeblik vil LED-indikatorerne på opladeren (13) lyse og vise opladerens status.

Opladeren har 2 LED-indikatorer (13), som indikerer opladningsprocessens status

Rød LED-status Grøn LED-status Opladerstatus
Slukket Slukket Ingen strøm
Slukket Tændt		Standby-tilstand:- Intet batteri isat, eller- Batteri isat, men opladning er afsluttet
Tændt Slukket		Batteriopladning i gang

• Det kan tage op til 60 minutter at lade et 2 Ah batteri helt op.
• Det kan tage op til 120 minutter at lade et 4 Ah batteri helt op.

Når batteriet er ladet helt op, skal du tage opla- derens stik ud af kontakten og fjerne batteriet fra opladeren.

Når maskinen ikke bruges gennem en længere periode, er det bedst at opbevare batteriet i opladet tilstand.

4.BETJENING

Tænd/sluk-kontakt (fig. B)

• Du tænder arbejdslygten ved at vælge den ønskede driftstilstand (I / II) med tænd/slukkontakten (7).
• Du slukker arbejdslygten ved at vælge '0' med tænd/sluk-kontakten (7).

Driftstil-stand	Strøm	Lysstrøm	Driftstid(2 Ah batteri)	Driftstid(4 Ah batteri)
I	10 W 9	00 lm 4 timer	8 timer
II	20 W 1	800 lm 2 timer	4 timer

Justering af lygtekroppen (fig. C)

Positionen af lygtekroppen (2) kan justeres over et område på 300° ved at dreje op og ned.

1. Slip låseknopperne (4) på begge sider af lygte-kroppen (2)
2. Juster lygtekroppen (2) til den ønskede position
3. Sæt lygtekroppen (2) på plads ved at stramme låseknopperne (4) på begge sider.

Hængekrog (fig. A)

Lygtebasen (5) er udstyret med en hængekrog (6). Hængekrogen kan bruges til at hænge lygten på hovedet for at oplyse dit arbejdsområde fra oven. Når den ikke er i brug, skal hængekrogen (6) foldes tilbage i dens startposition på lygtebasen (5).

5. VEDLIGEHOLDELSE

Udskift lygten, hvis glasdækslerne bliver beskadigede. Beskadigede lys kan ikke repareres og skal bortskaffes.

LED-lyskilden i denne lygte kan ikke udskiftes. Når LED-lyskilden har nået slutningen af sin levetid, skal lyset bortskaffes.

Rengøring

Rengør maskinens yderside regelmæssigt med en blød klud, helst efter hver anvendelse. Fjern snavs, der sidder meget godt fast, med en blød klud, der er fugtet i sæbevand. Brug ikke opløsningsmidler, som f.eks. benzin, sprit, ammoniak osv. Kemikalier som disse beskadiger arbejdslygtens syntetiske komponenter.

MILJ∅

fekte og/eller bortskaffede elektriske og elektroniske apparater skal afleveres på en passende genbrugsstation.

Kun for lande i EU

Maskinværktøj må ikke bortskaffes sammen med husholdningsaffald. Ifølge EU-direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr og dets gennemførelse i den nationale lovgivning skal ma- skinværktøjer, der ikke længere anvendes, afleveres separat og bortskaffes på en miljøvenlig måde.

GARANTI

VONROC-produkter er udviklet til de højeste kvalitetsstandarder og er garanteret fri for defekter i både materialer og udførelse i den periode, der er retsligt angivet fra datoen for det originale køb. Hvis produktet skulle udvikle fejl i denne periode på grund af defekt materiale og/eller udførelse, bedes du kontakte VONROC direkte.

Følgende omstændigheder er udelukket fra denne garanti:

• Uautoriserede servicecentre har foretaget eller gjort forsøg på at foretage reparationer og/eller ændringer på maskinen;
• Normalslitage;
• Værktøjet er blevet misbrugt, brugt forkert eller ikke passende vedligeholdt;
• Der er anvendt ikke-originale reservedele.

Dette udgør den eneste garanti, virksomheden har givet, enten udtrykt eller underforstået. Der er ingen andre garantier, udtrykt eller underforstået, som strækker sig ud over denne, herunder de underforståede garantier for salgbarhed og egnethed til et bestemt formål. Under ingen omstændigheder skal VONROC holdes ansvarlig for tilfældige skader eller følgeskader. Forhandlerens retsmidler skal være begrænset til reparation eller udskiftning af enheder eller dele, der ikke overholder kravene.

Produktet og brugervejledningen er genstand for ændringer. Specifikationer kan ændres uden yderligere varsel.
