BRUGSANVISNING M6201 MAKITA

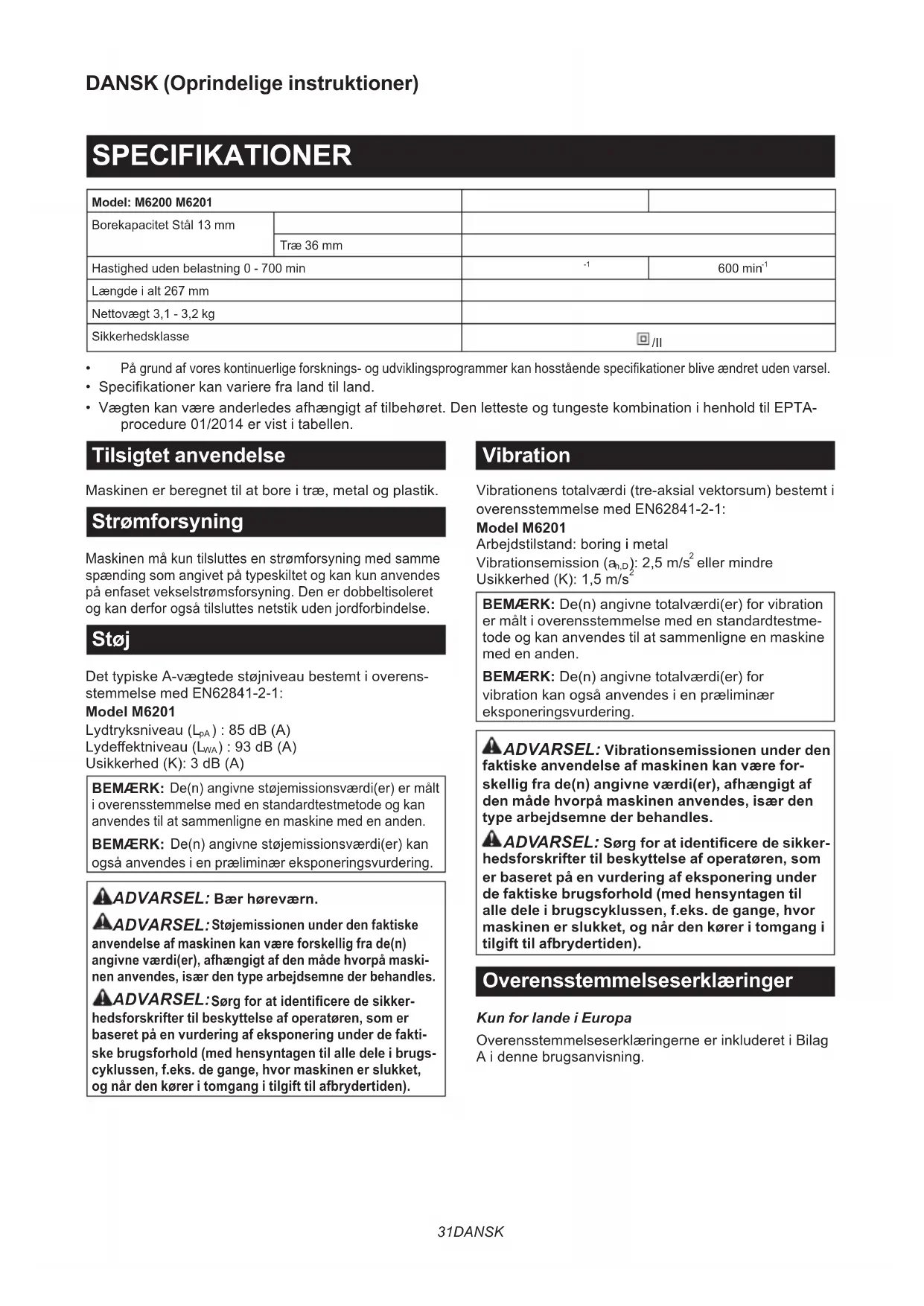

Længde i alt 267 mm Nettovægt 3,1 - 3,2 kg Sikkerhedsklasse /II

På grund af vores kontinuerlige forsknings- og udviklingsprogrammer kan hosstående specikationer blive ændret uden varsel.

• Specikationer kan variere fra land til land.

• Vægten kan være anderledes afhængigt af tilbehøret. Den letteste og tungeste kombination i henhold til EPTA- procedure 01/2014 er vist i tabellen. Tilsigtet anvendelse Maskinen er beregnet til at bore i træ, metal og plastik. Strømforsyning Maskinen må kun tilsluttes en strømforsyning med samme spænding som angivet på typeskiltet og kan kun anvendes på enfaset vekselstrømsforsyning. Den er dobbeltisoleret og kan derfor også tilsluttes netstik uden jordforbindelse. Støj Det typiske A-vægtede støjniveau bestemt i overens- stemmelse med EN62841-2-1: Model M6201 Lydtryksniveau (L

) : 93 dB (A) Usikkerhed (K): 3 dB (A) BEMÆRK: De(n) angivne støjemissionsværdi(er) er målt i overensstemmelse med en standardtestmetode og kan anvendes til at sammenligne en maskine med en anden. BEMÆRK: De(n) angivne støjemissionsværdi(er) kan også anvendes i en præliminær eksponeringsvurdering. ADVARSEL: Bær høreværn. ADVARSEL: Støjemissionen under den faktiske anvendelse af maskinen kan være forskellig fra de(n) angivne værdi(er), afhængigt af den måde hvorpå maski- nen anvendes, især den type arbejdsemne der behandles. ADVARSEL: Sørg for at identicere de sikker- hedsforskrifter til beskyttelse af operatøren, som er baseret på en vurdering af eksponering under de fakti- ske brugsforhold (med hensyntagen til alle dele i brugs- cyklussen, f.eks. de gange, hvor maskinen er slukket, og når den kører i tomgang i tilgift til afbrydertiden). Vibration Vibrationens totalværdi (tre-aksial vektorsum) bestemt i overensstemmelse med EN62841-2-1: Model M6201 Arbejdstilstand: boring i metal Vibrationsemission (a h,D ): 2,5 m/s

eller mindre Usikkerhed (K): 1,5 m/s

BEMÆRK: De(n) angivne totalværdi(er) for vibration er målt i overensstemmelse med en standardtestme- tode og kan anvendes til at sammenligne en maskine med en anden. BEMÆRK: De(n) angivne totalværdi(er) for vibration kan også anvendes i en præliminær eksponeringsvurdering. ADVARSEL: Vibrationsemissionen under den faktiske anvendelse af maskinen kan være for- skellig fra de(n) angivne værdi(er), afhængigt af den måde hvorpå maskinen anvendes, især den type arbejdsemne der behandles. ADVARSEL: Sørg for at identicere de sikker- hedsforskrifter til beskyttelse af operatøren, som er baseret på en vurdering af eksponering under de faktiske brugsforhold (med hensyntagen til alle dele i brugscyklussen, f.eks. de gange, hvor maskinen er slukket, og når den kører i tomgang i tilgift til afbrydertiden). Overensstemmelseserklæringer Kun for lande i Europa Overensstemmelseserklæringerne er inkluderet i Bilag A i denne brugsanvisning.32 DANSK SIKKERHEDSADVARSLER Almindelige sikkerhedsregler for el-værktøj ADVARSEL: Læs alle de sikkerhedsadvarsler, instruktioner, illustrationer og specikationer, der følger med denne maskine. Forsømmelse af at overholde alle nedenstående instruktioner kan medføre elektrisk stød, brand og/eller alvorlig personskade. Gem alle advarsler og instruktio- ner til fremtidig reference. Ordet "el-værktøj" i advarslerne henviser til det netfor- synede (netledning) el-værktøj eller batteriforsynede (akku) el-værktøj. Sikkerhedsadvarsler for boremaskine Sikkerhedsinstruktioner for alle betjeninger

Brug hjælpehåndtaget (-håndtagene). Hvis herredøm- met over maskinen mistes, kan det føre til tilskadekomst.

Hold maskinen i de isolerede gribeader, når der udføres et arbejde, hvor skæretilbehøret kan komme i kontakt med skjulte ledninger eller maskinens egen ledning. Skæretilbehør, som kommer i kontakt med en strømførende ledning, kan gøre maskinens ikke-isolerede metaldele strømfø

rende, hvilket kan give operatøren elektrisk stød.

3. Vær altid sikker på, at De har et godt fodfæste.

Vær sikker på, at der ikke bender sig nogen nedenunder, når maskinen anvendes i højden.

4. Hold godt fast i maskinen.

5. Hold hænderne væk fra roterende dele.

6. Lad ikke maskinen køre i tomgang. Anvend

kun maskinen håndholdt.

7. Rør ikke ved borebitten eller arbejdsstykket

umiddelbart efter arbejdet, da de kan være meget varme og give hudforbrændinger.

8. Nogle materialer indeholder kemikalier, som

kan være giftige. Vær påpasselig med at for- hindre inhalering af støv og hudkontakt. Følg materiale-leverandørens sikkerhedsdata.

9. Hvis borebitten ikke kan løsnes, selvom du

åbner kæberne, skal du bruge en tang til at trække den ud. Hvis du i et sådant tilfælde træk- ker borebitten ud i hånden, kan det medføre per- sonskade på grund af dens skarpe kant. Sikkerhedsinstruktioner ved brug af lange borebits

Må aldrig anvendes ved en højere hastighed end den maksimale hastighedsnormering for bore- bitten. Ved højere hastigheder er det sandsynligt, at bitten bøjer, hvis den tillades at dreje frit uden kontakt med arbejdsemnet, hvilket resulterer i personskade.

2. Start altid boring ved lav hastighed og med

spidsen af bitten i kontakt med arbejdsemnet. Ved højere hastigheder er det sandsynligt, at bitten bøjer, hvis den tillades at dreje frit uden kontakt med arbejdsemnet, hvilket resulterer i personskade.

3. Tryk kun direkte i bittens retning og anvend

ikke for meget tryk. Bits kan bøje og forårsage brud eller tab af kontrollen, hvilket kan medføre personskade. GEM DISSE FORSKRIFTER. ADVARSEL: LAD IKKE bekvemmelighed eller kendskab til produktet (opnået gennem gentagen brug) forhindre, at sikkerhedsforskrifterne for produktet nøje overholdes. MISBRUG eller for- sømmelse af at følge de i denne brugsvejledning givne sikkerhedsforskrifter kan medføre alvorlig personskade. FUNKTIONSBESKRIVELSE FORSIGTIG: Kontrollér altid, at maskinen er slået fra, og at netstikket er trukket ud, før der udføres justeringer, eller funktioner kontrolleres på maskinen. Afbryderbetjening FORSIGTIG: Før maskinen sættes i stikkon- takten, skal De altid kontrollere, at afbryderknap- pen fungerer korrekt og returnerer til “OFF”- positionen, når den slippes. For Model M6200 Kontakten kan låses i “ON”-stillingen for at gøre det nemmere for brugeren ved længere tids brug af maskinen. Vær forsigtig, når maskinen låses i “ON”-stillingen, og hold godt fast i maskinen. ► Fig.1: 1. Lås fra-knap 2. Afbryderknap For at starte maskinen trykkes der blot på afbryderknap- pen. Maskinens hastighed øges ved at øge trykket på afbryderknappen. Slip afbryderknappen for at stoppe. For kontinuerlig brug skal du trykke på afbryderknap- pen, trykke låseknappen ind og derefter slippe afbryder- knappen. For at stoppe maskinen fra låst position skal du trykke afbryderknappen helt ind og derefter slippe den. For model M6201 FORSIGTIG: Skift kun rotationsretningen når maskinen er stoppet helt. Hvis den ændres, før maskinen er stoppet, kan det beskadige maskinen. ► Fig.2: 1. Mod uret 2. Afbryderknap 3. Med uret Kontakten er reversibel for rotation enten med uret eller mod uret. For at starte maskinen skal du blot trykke på den nederste del af afbryderknappen for rotation med uret eller den øverste del for rotation mod uret. Slip afbryderknappen for at stoppe.33 DANSK SAMLING FORSIGTIG: Sørg altid for, at maskinen er slukket og taget ud af forbindelse, inden der udfø- res nogen form for arbejde på maskinen. Montering af topgreb (ekstra håndtag) ► Fig.3 Skru topgrebet forsvarligt fast på maskinen. Montering af baggreb (landespecik) ► Fig.4: 1. Bladfjeder 2. Bageste håndtag 3. Krave Træk hætten af maskinhuset. Sæt bladfjedrene ind i rillen på håndtagsdelen med kraverne. Monter dem derefter på bunden af maskinhuset. ► Fig.5: 1. Bageste håndtag 2. Skrue Monter begge håndtagsdelene og stram dem ordentligt med skruerne. Montering eller afmontering af borebitten ► Fig.6: 1. Borepatron 2. Patronnøgle For at isætte borebitten sættes den så langt ind i borepatronen, som den kan komme. Stram patronen i hånden. Sæt patronnøglen i hvert af de tre huller, og stram i retningen med uret. Sørg for at stramme alle tre patronhuller ligeligt. For at fjerne borebitten drejes patronnøglen i retningen mod uret i kun et af hullerne. Løsn derefter patronen i hånden. Når patronnøglen er blevet anvendt, skal den sættes tilbage i den oprindelige position. ANVENDELSE Boring ► Fig.7 Brug altid top- eller baggrebet (ekstra håndtag), og hold godt fast i maskinen i top- eller baggrebet og kontakt- håndtaget under brug. Boring i træ Når der bores i træ, opnås det bedste resultat med træbor, som er udstyret med en ledeskrue. Ledeskruen gør boring nemmere ved at trække borebitten ind i arbejdsstykket. Boring i metal For at forhindre borebitten i at glide, når man begynder på et hul, skal man lave et hak med en kørner og en hammer på det punkt, hvor der skal bores. Anbring spidsen af borebitten i hakket og begynd boringen. Brug skæresmørelse, når der bores i metal. Undtagelserne er jern og messing, som skal tørbores. FORSIGTIG: Et kraftigere tryk på maskinen vil ikke gøre boringen hurtigere. Faktisk vil et kraf- tigere tryk kun føre til skade på spidsen af borebitten, nedsætte maskinen ydelse og afkorte maskinens levetid. FORSIGTIG: Hold godt fast i maskinen og udvis forsigtighed, når borebitten begynder at bryde igennem arbejdsstykket. Maskinen/bore- bitten udsættes for en kraftig påvirkning på det tids- punkt, hvor der brydes igennem hullet. FORSIGTIG: En borebit, der har sat sig fast, kan fjernes ved at man ganske enkelt sætter omløbsvælgeren til baglæns rotation for at bakke ud. Imidlertid kan maskinen pludselig bakke ud, hvis man ikke holder godt fast i den. (For model M6201) FORSIGTIG: Fastgør altid arbejdsemner i en skruestik eller lignende udstyr til fastgørelse. FORSIGTIG: Undgå at bore i materiale, som du har mistanke om indeholder skjulte søm eller andre genstande, der kan få borebitten til at sidde fast eller gå i stykker. VEDLIGEHOLDELSE FORSIGTIG: Kontrollér altid, at der er slukket for maskinen, og at netstikket er trukket ud, før der udføres eftersyn eller vedligeholdelse. BEMÆRKNING: Anvend aldrig benzin, rense- benzin, fortynder, alkohol og lignende. Det kan medføre misfarvning, deformering eller revner. Udskiftning af kulbørster ► Fig.8: 1. Slidgrænse Kontrollér kulbørsterne med regelmæssige mellemrum. Udskift dem, når de er slidt ned til slidgrænsen. Hold kulbørsterne rene og i stand til frit at glide ind i hol- derne. Begge kulbørster skal udskiftes parvist samtidigt. Anvend kun identiske kulbørster.

1. Benyt en skruetrækker til at afmontere

2. Tag de slidte kulbørster ud, isæt de nye, og fast-
