ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ M6201 MAKITA

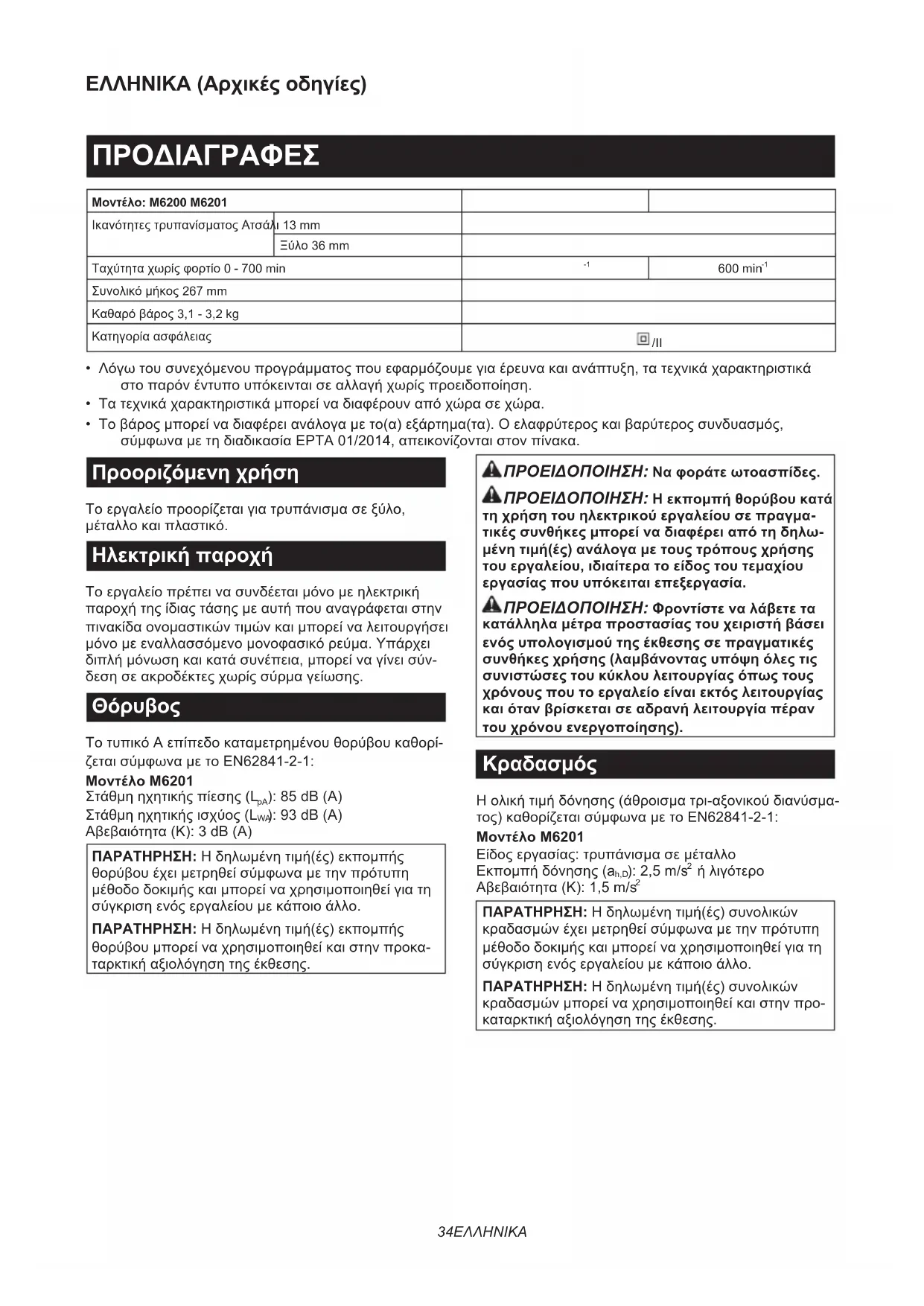

Τρυπάνι ΕΓΧΕΙΡΙΔΙΟ ΟΔΗΓΙΩΝ 34

Συνολικό μήκος 267 mm Καθαρό βάρος 3,1 - 3,2 kg Κατηγορία ασφάλειας /II

• Λόγω του συνεχόμενου προγράμματος που εφαρμόζουμε για έρευνα και ανάπτυξη, τα τεχνικά χαρακτηριστικά στο παρόν έντυπο υπόκεινται σε αλλαγή χωρίς προειδοποίηση.

• Τα τεχνικά χαρακτηριστικά μπορεί να διαφέρουν από χώρα σε χώρα.

• Το βάρος μπορεί να διαφέρει ανάλογα με το(α) εξάρτημα(τα). Ο ελαφρύτερος και βαρύτερος συνδυασμός, σύμφωνα με τη διαδικασία EPTA 01/2014, απεικονίζονται στον πίνακα. Προοριζόμενη χρήση Το εργαλείο προορίζεται για τρυπάνισμα σε ξύλο, μέταλλο και πλαστικό. Ηλεκτρική παροχή Το εργαλείο πρέπει να συνδέεται μόνο με ηλεκτρική παροχή της ίδιας τάσης με αυτή που αναγράφεται στην πινακίδα ονομαστικών τιμών και μπορεί να λειτουργήσει μόνο με εναλλασσόμενο μονοφασικό ρεύμα. Υπάρχει διπλή μόνωση και κατά συνέπεια, μπορεί να γίνει σύν- δεση σε ακροδέκτες χωρίς σύρμα γείωσης.

Το τυπικό Α επίπεδο καταμετρημένου θορύβου καθορί- ζεται σύμφωνα με το EN62841-2-1: Μοντέλο M6201 Στάθμη ηχητικής πίεσης (L

): 85 dB (A) Στάθμη ηχητικής ισχύος (L

): 93 dB (A) Αβεβαιότητα (Κ): 3 dB (A) ΠΑΡΑΤΗΡΗΣΗ: Η δηλωμένη τιμή(ές) εκπομπής θορύβου έχει μετρηθεί σύμφωνα με την πρότυπη μέθοδο δοκιμής και μπορεί να χρησιμοποιηθεί για τη σύγκριση ενός εργαλείου με κάποιο άλλο. ΠΑΡΑΤΗΡΗΣΗ: Η δηλωμένη τιμή(ές) εκπομπής θορύβου μπορεί να χρησιμοποιηθεί και στην προκα- ταρκτική αξιολόγηση της έκθεσης. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Να φοράτε ωτοασπίδες. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Η εκπομπή θορύβου κατά τη χρήση του ηλεκτρικού εργαλείου σε πραγμα- τικές συνθήκες μπορεί να διαφέρει από τη δηλω- μένη τιμή(ές) ανάλογα με τους τρόπους χρήσης του εργαλείου, ιδιαίτερα το είδος του τεμαχίου εργασίας που υπόκειται επεξεργασία. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Φροντίστε να λάβετε τα κατάλληλα μέτρα προστασίας του χειριστή βάσει ενός υπολογισμού της έκθεσης σε πραγματικές συνθήκες χρήσης (λαμβάνοντας υπόψη όλες τις συνιστώσες του κύκλου λειτουργίας όπως τους χρόνους που το εργαλείο είναι εκτός λειτουργίας και όταν βρίσκεται σε αδρανή λειτουργία πέραν του χρόνου ενεργοποίησης).

Η ολική τιμή δόνησης (άθροισμα τρι-αξονικού διανύσμα- τος) καθορίζεται σύμφωνα με το EN62841-2-1: Μοντέλο M6201 Είδος εργασίας: τρυπάνισμα σε μέταλλο Εκπομπή δόνησης (a h,D ): 2,5 m/s

Αβεβαιότητα (Κ): 1,5 m/s

ΠΑΡΑΤΗΡΗΣΗ: Η δηλωμένη τιμή(ές) συνολικών κραδασμών έχει μετρηθεί σύμφωνα με την πρότυπη μέθοδο δοκιμής και μπορεί να χρησιμοποιηθεί για τη σύγκριση ενός εργαλείου με κάποιο άλλο. ΠΑΡΑΤΗΡΗΣΗ: Η δηλωμένη τιμή(ές) συνολικών κραδασμών μπορεί να χρησιμοποιηθεί και στην προ- καταρκτική αξιολόγηση της έκθεσης.35 ΕΛΛΗΝΙΚΑ ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Η εκπομπή κραδασμών κατά τη χρήση του ηλεκτρικού εργαλείου σε πραγματικές συνθήκες μπορεί να διαφέρει από τη δηλωμένη τιμή(ές) εκπομπής ανάλογα με τους τρόπους χρήσης του εργαλείου, ιδιαίτερα το είδος του τεμαχίου εργασίας που υπόκειται επεξεργασία. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Φροντίστε να λάβετε τα κατάλληλα μέτρα προστασίας του χειριστή βάσει ενός υπολογισμού της έκθεσης σε πραγματικές συνθήκες χρήσης (λαμβάνοντας υπόψη όλες τις συνιστώσες του κύκλου λειτουργίας όπως τους χρόνους που το εργαλείο είναι εκτός λειτουργίας και όταν βρίσκεται σε αδρανή λειτουργία πέραν του χρόνου ενεργοποίησης). Δήλωση Συμμόρφωσης Μόνο για χώρες της Ευρώπης Οι Δηλώσεις Συμμόρφωσης περιλαμβάνονται στο Παράρτημα A στο παρόν εγχειρίδιο οδηγιών. ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ

Γενικές προειδοποιήσεις ασφαλείας για το ηλεκτρικό εργαλείο ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε όλες τις προει- δοποιήσεις ασφάλειας, οδηγίες, εικονογραφήσεις και προδιαγραφές που παρέχονται με αυτό το ηλεκτρικό εργαλείο. Η μη τήρηση όλων των οδηγιών που αναγράφονται κατωτέρω μπορεί να καταλήξει σε ηλεκτροπληξία, πυρκαγιά ή/και σοβαρό τραυματισμό. Φυλάξτε όλες τις προειδοποιή- σεις και τις οδηγίες για μελλο- ντική παραπομπή. Στις προειδοποιήσεις, ο όρος «ηλεκτρικό εργαλείο» αναφέρεται σε ηλεκτρικό εργαλείο που τροφοδοτείται από την κύρια παροχή ηλεκτρικού ρεύματος (με ηλε- κτρικό καλώδιο) ή σε ηλεκτρικό εργαλείο που τροφοδο- τείται από μπαταρία (χωρίς ηλεκτρικό καλώδιο). Προειδοποιήσεις ασφάλειας για το

Οδηγίες ασφάλειας για όλες τις εργασίες

1. Να χρησιμοποιείτε τη(ις) βοηθητική(ές)

λαβή(ές). Η απώλεια του ελέγχου μπορεί να προ- καλέσει προσωπικό τραυματισμό.

2. Να κρατάτε το ηλεκτρικό εργαλείο από τις

λαβές με μόνωση όταν εκτελείτε εργασίες κατά τις οποίες το εξάρτημα κοπής μπορεί να έρθει σε επαφή με κρυμμένα καλώδια ή με το ίδιο του το καλώδιο. Σε περίπτωση επαφής του εξαρ- τήματος κοπής με ηλεκτροφόρο καλώδιο, μπορεί τα εκτεθειμένα μεταλλικά εξαρτήματα του ηλεκτρι- κού εργαλείου να καταστούν τα ίδια ηλεκτροφόρα και να προκαλέσουν ηλεκτροπληξία στο χειριστή.

3. Να βεβαιώνεστε πάντοτε ότι στέκεστε σταθερά.

Όταν χρησιμοποιείτε το εργαλείο σε υψηλές τοποθεσίες, να βεβαιώνεστε ότι δεν βρίσκεται κανένας από κάτω.

4. Κρατήστε το εργαλείο σταθερά.

5. Μην πλησιάζετε τα χέρια σας σε περιστρεφό-

6. Μην αφήνετε το εργαλείο σε λειτουργία. Το

εργαλείο πρέπει να βρίσκεται σε λειτουργία μόνο όταν το κρατάτε.

7. Μην αγγίζετε τη μύτη τρυπανιού ή το τεμάχιο

εργασίας αμέσως μετά τη λειτουργία του εργα- λείου. Μπορεί να είναι εξαιρετικά θερμά και να προκληθεί έγκαυμα στο δέρμα σας.

8. Μερικά υλικά περιέχουν χημικά που μπορεί

να είναι τοξικά. Προσέχετε ώστε να αποφεύ- γετε την εισπνοή σκόνης και την επαφή με το δέρμα. Ακολουθείτε τα δεδομένα ασφάλειας υλικού που παρέχονται από τον προμηθευτή.

9. Αν η μύτη τρυπανιού δεν μπορεί να χαλαρώσει

ακόμη κι αν ανοίξετε τις σιαγόνες, χρησιμοποι- ήστε τανάλια για να την τραβήξετε. Σε αυτή την περίπτωση, αν τραβήξετε τη μύτη τρυπανιού με το χέρι σας, μπορεί να έχει ως αποτέλεσμα τραυματι- σμό από το κοφτερό άκρο της. Οδηγίες ασφάλειας όταν χρησιμοποιείτε μακριές μύτες τρυπανιού

1. Μην θέσετε σε λειτουργία σε υψηλότερη ταχύ-

τητα από τη μέγιστη ονομαστική ταχύτητα της μύτης τρυπανιού. Σε υψηλότερες ταχύτητες, η μύτη είναι πιθανό να λυγίσει αν επιτραπεί να περιστραφεί ελεύθερα χωρίς να έρχεται σε επαφή με το τεμάχιο εργασίας, έχοντας ως αποτέλεσμα προσωπικό τραυματισμό.

2. Να αρχίζετε πάντα να τρυπανίζετε σε χαμηλή

ταχύτητα και με τη μύτη τρυπανίσματος σε επαφή με το τεμάχιο εργασίας. Σε υψηλότερες ταχύτητες, η μύτη είναι πιθανό να λυγίσει αν επι- τραπεί να περιστραφεί ελεύθερα χωρίς να έρχεται σε επαφή με το τεμάχιο εργασίας, έχοντας ως αποτέλεσμα προσωπικό τραυματισμό.

3. Να ασκείτε πίεση μόνο σε ευθεία γραμμή με

τη μύτη και μην ασκείτε υπερβολική πίεση. Οι μύτες μπορούν να λυγίσουν προκαλώντας σπά- σιμο ή απώλεια ελέγχου, έχοντας ως αποτέλεσμα προσωπικό τραυματισμό. ΦΥΛΑΞΕΤΕ ΑΥΤΕΣ ΤΙΣ ΟΔΗΓΙΕΣ. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: ΜΗΝ επιτρέψετε στην άνεση ή στην εξοικείωσή σας με το προϊόν (που αποκτήθηκε από επανειλημμένη χρήση) να αντικαταστήσει την αυστηρή τήρηση των κανόνων ασφαλείας του παρόντος εργαλείου. Η ΛΑΝΘΑΣΜΕΝΗ ΧΡΗΣΗ ή η αμέλεια να ακολουθή- σετε τους κανόνες ασφάλειας που διατυπώνονται στο παρόν εγχειρίδιο οδηγιών μπορεί να προκα- λέσει σοβαρό προσωπικό τραυματισμό.36 ΕΛΛΗΝΙΚΑ

ΛΕΙΤΟΥΡΓΙΑΣ ΠΡΟΣΟΧΗ: Να βεβαιώνεστε πάντα ότι το εργαλείο είναι σβηστό και αποσυνδεδεμένο από την ηλεκτρική παροχή πριν ρυθμίζετε ή ελέγχετε κάποια λειτουργία του. Δράση διακόπτη ΠΡΟΣΟΧΗ: Πριν από τη σύνδεση του εργα- λείου στην ηλεκτρική παροχή, να ελέγχετε πάντα ότι η σκανδάλη διακόπτης ενεργοποιείται σωστά και επιστρέφει στη θέση «OFF» όταν την αφήνετε. Για το μοντέλο M6200 Ο διακόπτης μπορεί να ασφαλιστεί στη θέση «ΕΝΕΡΓΟ» για πιο άνετη λειτουργία από τη χρή- στη κατά τη διάρκεια παρατεταμένης χρήσης. Να είστε προσεκτικοί όταν ασφαλίζετε το εργαλείο στη θέση «ΕΝΕΡΓΟ» και να κρατάτε καλά το

1. Κουμπί απασφάλισης 2. Σκανδάλη διακόπτης

Για να ξεκινήσετε το εργαλείο, απλώς τραβήξτε τη σκανδάλη διακόπτη. Η ταχύτητα του εργαλείου αυξά- νει αν αυξήσετε την πίεση στη σκανδάλη διακόπτη. Ελευθερώστε τη σκανδάλη διακόπτη για να σταματήσει. Για συνεχόμενη λειτουργία, τραβήξτε τη σκανδάλη δια- κόπτη, πατήστε το κουμπί ασφάλισης και μετά αφήστε τη σκανδάλη διακόπτη. Για να σταματήστε το εργαλείο από την κλειδωμένη θέση, τραβήξτε πλήρως τη σκαν- δάλη διακόπτη και κατόπιν αφήστε την. Για το μοντέλο M6201 ΠΡΟΣΟΧΗ: Αλλάξτε τη διεύθυνση περιστροφής μόνο αφού το εργαλείο έχει σταματήσει εντελώς. Αν την αλλάξετε πριν το εργαλείο σταματήσει, μπορεί να προκληθεί ζημιά στο εργαλείο. ► Εικ.2: 1. Αριστερόστροφα 2. Σκανδάλη διακόπτης

Ο διακόπτης είναι αντιστρέψιμος, παρέχοντας είτε δεξιόστροφη είτε αριστερόστροφη περιστροφή. Για να ξεκινήσετε το εργαλείο, απλώς τραβήξτε το κάτω τμήμα της σκανδάλης διακόπτη για δεξιόστροφα ή το άνω τμήμα για αριστερόστροφα. Ελευθερώστε τη σκανδάλη διακόπτη για να σταματήσει. ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΠΡΟΣΟΧΗ: Να βεβαιώνεστε πάντα ότι το εργα- λείο είναι σβηστό και αποσυνδεδεμένο από την ηλεκτρική παροχή πριν εκτελέσετε οποιαδήποτε εργασία σε αυτό. Τοποθέτηση άνω λαβής (βοηθητική λαβή) ► Εικ.3 Βιδώστε με ασφάλεια την άνω λαβή στο εργαλείο. Τοποθέτηση πίσω λαβής (ειδική της

► Εικ.4: 1. Φυλλοειδές ελατήριο 2. Πίσω χειρολαβή

Τραβήξτε το καπάκι για να το αφαιρέσετε από το περί- βλημα εργαλείου. Εισαγάγετε τα φυλλοειδή ελατήρια στην εγκοπή του τμήματος λαβής με τις προεξοχές. Μετά, συνδέστε τα στο κάτω μέρος του περιβλήματος του εργαλείου. ► Εικ.5: 1. Πίσω χειρολαβή 2. Βίδα Συνδέστε και τα δύο τμήματα της λαβής και σφίξτε τα καλά με τις βίδες. Τοποθέτηση ή αφαίρεση μύτης

► Εικ.6: 1. Σφιγκτήρας τρυπανιού 2. Κλειδί σφιγκτήρα Για να τοποθετήσετε μια μύτη τρυπανιού, τοποθετήστε τη στο σφιγκτήρα τρυπανιού όσο περισσότερο γίνεται. Σφίξτε το σφιγκτήρα με το χέρι. Τοποθετήστε το κλειδί σφιγκτήρα σε κάθε μία από τις τρεις οπές και σφίξτε δεξιόστροφα. Βεβαιωθείτε να σφίξετε ομοιόμορφα και τις τρεις οπές του σφιγκτήρα. Για να βγάλετε τη μύτη τρυπανιού, περιστρέψτε αριστε- ρόστροφα το κλειδί σφιγκτήρα τρυπανιού σε μία μόνο οπή και κατόπιν ξεσφίξτε το σφιγκτήρα με το χέρι. Αφού χρησιμοποιήσετε το κλειδί σφιγκτήρα, βεβαιω- θείτε να το επιστρέψετε στην αρχική θέση του.

Λειτουργία τρυπανιού ► Εικ.7 Να χρησιμοποιείτε πάντα την πάνω ή πίσω λαβή (βοη- θητική λαβή) και να κρατάτε σταθερά το εργαλείο από την πάνω ή πίσω λαβή και τη λαβή διακόπτη κατά την εκτέλεση των εργασιών. Τρυπάνισμα ξύλου Όταν τρυπανίζετε σε ξύλο, έχετε καλύτερα αποτελέ- σματα με μύτες για ξύλο εξοπλισμένες με βίδα οδήγη- σης. Η βίδα οδήγησης κάνει το τρυπάνισμα ευκολότερο επειδή τραβάει τη μύτη τρυπανιού μέσα στο τεμάχιο

Τρυπάνισμα σε μέταλλο Για να μην ολισθήσει μια μύτη τρυπανιού όταν ξεκι- νάτε τη δημιουργία μιας οπής, κάντε ένα κοίλωμα με πόντα και σφυρί στο σημείο όπου θα τρυπανίσετε. Τοποθετήστε τη μύτη τρυπανιού στο κοίλωμα και ξεκινή- στε το τρυπάνισμα. Όταν τρυπανίζετε μέταλλα, χρησιμοποιήστε λιπαντικό κοπής. Εξαίρεση αποτελούν το σίδερο και ο χάλυβας τα οποία θα πρέπει να τρυπανίζετε στεγνά.37 ΕΛΛΗΝΙΚΑ ΠΡΟΣΟΧΗ: Η υπερβολική πίεση στο εργαλείο δεν επιταχύνει τη διάτρηση. Στην πραγματικότητα, αυτή η υπερβολική πίεση προκαλεί ζημία στο άκρο της μύτης τρυπανιού, μείωση της απόδοσης όπως και της διάρκειας ζωής του εργαλείου. ΠΡΟΣΟΧΗ: Κρατήστε σταθερά το εργαλείο και προσέχετε ιδιαίτερα τη στιγμή που η μύτη τρυπανιού διέρχεται από το άλλο άκρο της οπής. Ασκείται τεράστια δύναμη στο εργαλείο/μύτη τρυπα- νιού τη στιγμή που διαπερνάται η οπή.

Μπορείτε να αφαιρέσετε μια μπλο- καρισμένη μύτη τρυπανιού με απλή ρύθμιση του διακόπτη αντιστροφής στη θέση αντίστροφης περι- στροφής, ώστε η μύτη να οπισθοχωρήσει. Ωστόσο, το εργαλείο μπορεί να οπισθοχωρήσει έξω από την οπή απότομα, αν δεν το κρατάτε σταθερά. (Για το μοντέλο M6201) ΠΡΟΣΟΧΗ: Να ασφαλίζετε πάντα τα τεμά- χια εργασίας σε μέγγενη ή παρόμοια διάταξη συγκράτησης. ΠΡΟΣΟΧΗ: Αποφεύγετε το τρυπάνισμα σε υλικά που υποπτεύεστε ότι περιέχουν κρυφά καρφιά ή άλλα αντικείμενα που μπορεί να προ- καλέσουν την εμπλοκή ή τη θραύση της μύτης

ΠΡΟΣΟΧΗ: Να βεβαιώνεστε πάντα ότι το εργα- λείο είναι σβηστό και αποσυνδεδεμένο από την ηλεκτρική παροχή πριν εκτελέσετε οποιαδήποτε εργασία επιθεώρησης ή συντήρησης σε αυτό. ΕΙΔΟΠΟΙΗΣΗ: Μην χρησιμοποιείτε ποτέ βεν- ζίνη, πετρελαϊκό αιθέρα, διαλυτικό, αλκοόλη ή παρόμοιες ουσίες. Μπορεί να προκληθεί απο- χρωματισμός, παραμόρφωση ή ρωγμές. Αντικατάσταση καρβουνακιών ► Εικ.8: 1. Σημάδι ορίου Να ελέγχετε τα καρβουνάκια τακτικά. Αντικαταστήστε τα όταν φθαρούν μέχρι το σημάδι ορίου. Διατηρείτε τα καρβουνάκια καθαρά και ελεύθερα να γλιστρούν στις θήκες. Και τα δύο καρβουνάκια πρέπει να αντικαθίστανται ταυτόχρονα. Χρησιμοποιείτε μόνο καρβουνάκια ίδιου τύπου.

1. Χρησιμοποιήστε ένα κατσαβίδι για να αφαιρέσετε

τα καπάκια των θηκών καρβουνακιών.

2. Αφαιρέστε τα φθαρμένα καρβουνάκια, τοποθετή-

στε τα καινούρια και ασφαλίστε τα καπάκια των θηκών καρβουνακιών. ► Εικ.9: 1. Καπάκι θήκης καρβουνακίου Για τη διατήρηση της ΑΣΦΑΛΕΙΑΣ και ΑΞΙΟΠΙΣΤΙΑΣ του προϊόντος, οι επισκευές και οποιαδήποτε άλλη εργασία συντήρησης ή ρύθμισης πρέπει να εκτελούνται από εξουσιοδοτημένα ή εργοστασιακά κέντρα εξυπηρέτησης της Makita, χρησιμοποιώντας πάντοτε ανταλλακτικά της Makita.38 TÜRKÇE TÜRKÇE (Orijinal talimatlar)
