BRUGSANVISNING FC222MN1 BRANDT

Betjeningsvejledning til ovenen

Beskrivelse af apparatet S.4

Tilbehør S.5

Sikkerhedsanvisninger S.6

Børnesikring S.6

Installation af ovenen

Elektrisk tilslutning S.7-8

Nyttedimensioner ved indbygning af ovenen S.9

Udskiftning af elpæren S.10

Brug af ovenen

Beskrivelse af programvaelgeren S.11

Indstilling af ownens ur S.12

Tilberedning med øjeblikelig start S.13

Tilberedning med programmeret start S.13-16

Brug af timeren S.17

Ovnens tilberedningsmåder S.18-19

Vedligeholdelse af ovenen S.20

Fejlfinding S.21

I betjeningsvejledningen angiver,

sikkerhedsanvisninger,

gode råd og vejledning

Indledning

Kaere kunde,

Tak fordi De har valgt en ovn fra BRANDT.

Vores udviklingsafdeling har udarbejdet en ny generation af apparater, sã madlavning bliver en daglig glæde.

Vi har til davon nye Brandt ovn foretrukket et moderne design med rene linjer, sø ovenen med sine brugervenlige Funktioner og hjoje ydeevne kan indgå som en harmonisk del af Deres køkken.

Brandts Produktserier omfatter foruden ovne och en stort udvalg af kogeplader, emhætter, vaskemaskiner og koleskabe, der kan indbygges, og som passer til davon nye Brandt ovn.

Serviceafdelingen er altoit villig til at besvare sporgsmål og modtager fremne forslag (se adressen bagest i vegledningen), da vi—hele tiden prøver at opfylde kundenes behov og krav til voresprodukter.

Brandt er med sin nytekologi med til at sikre en større livskvalitet i haverden og tilbyderprodukter, der bliver stadigmere effektive,lettere at betjene, mere miljovenlige, flottere og mere driftssikre.

Maerket BRANDT.

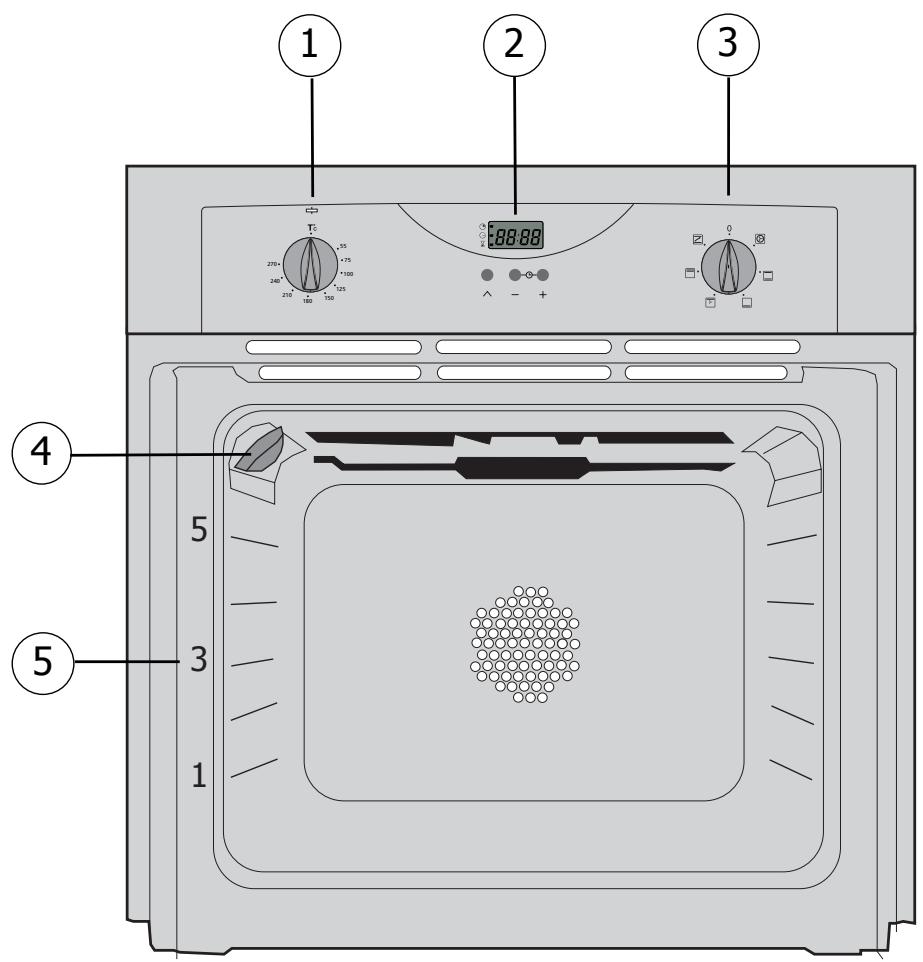

Oversigt over ovennen

BESKRIVELSE AF APPARATET

1 Temperaturvælger
2 Programvaelger
3 Funktionsvælger

4 Lampe
5 Indikator for valgt ovnrille

Tilbehør

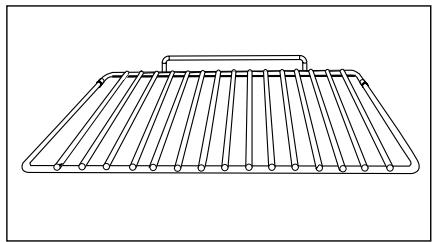

Sikker ovnrist, der/DDke tipper

Risten kan anvendes som underlag for fade og forme med retter, der skal steges, bages eller gratineres. Risten er velegnet til grillkød, der laegges direkte på risten.

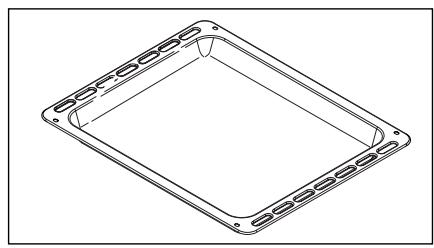

Bageplade

(til bagværk)

Denne bageplade har en skrå kant. Den bruges til bagning af bagværk, f.eks. marengs, småkager, tærter mv.

Læg ikke kødstykker og stege direkte på bagepladen, da det vil sprejte meget på ovenens sider.

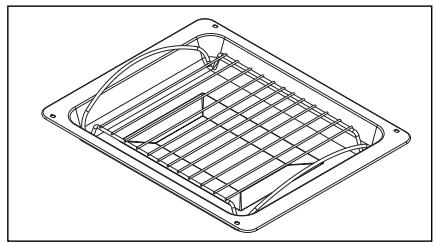

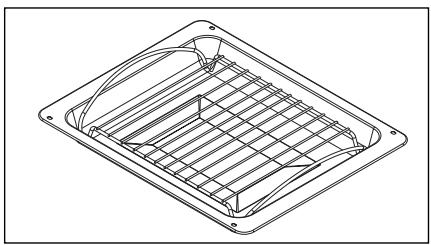

Bradepande udstyret med en speciel grillrist

Den bruges til at opsamle stegekraft og -saft ved grillstegning, eventuelt med indblaest luft. Den kan anvendes som tilberedningsfad,

hvis kødstykker passer i størrelsen, f.eks. fjerkræ med grøntsager, der tilberedes ved moderat varme.

Udtrækssystem

Udtrækssystemet gør det muligt at trække den benyttede plade helt ud af ovnen og derved få let adgang til retten under tilberedning.

Sikkerhedsanvisninger

Læs venligst disse anvisninger, før ovenen installereres og tages i brug.

Denne ovn er beregnet til privat brug i hjemmet og udelukkende til tilberedning af madvarer. Ovnen indeholder ingen komponenter med asbest.

BRUG AF OVNEN FØRSTE GANG:

Før ovenen bruges første gang, skal den opvarmes med ovndoren lukket og Eden madvarer i ca. 15 minutter pa maks. position for at blive "tilkørt". Den mineraluld, der omgiver ovnrummet, kan pa grund af bestanddelene afgive en speciel lugt i begyndelsen. Der kan af samme grund ogsa opsta en smule røg. Dette er helt normalt.

EFTERFØLGENDE BRUG AF OVNEN:

• Kontroller alto, at ovndoren er rigtigt lukket, sα tætningslisten kan udfylde sin Funktion på en effektiv@måde.
• Sørg for, at der ikke er nogen, som støtter sig til eller sæfter sig på ovndøren,ningar den er Åben.
• De tilgängelige dele og ovnens flader kan blive varme, nár grillen bruges med ovndøren på klem. Hold derfor små børn på afstand.
• Ovnen bliver varm, när den er taendt. Rör aldrig ved varmelegemere inde i ovnen.
• Brug en grillhandske eller et stykke isolerende stof, nrf fade og tilbehør tages ud after tilberedning i ovenen, f.eks. grill, grillspyd, bradepande, bageplade osv..
• Beklæd ikke ovenen med aluminiumspapir. Det vil i givet fald medføre en ophobning af varme, som har negativ indflydelse på resultatet af tilberedningen, og som beskadiger emaljebelægningen.
• Brug/DDjtryksrenerer ell damp til rengoring af ovenen.
• När ovnen rengøres, kan overfladerne blive varmere end under normal brug. Hold derefter små børn på afstand.

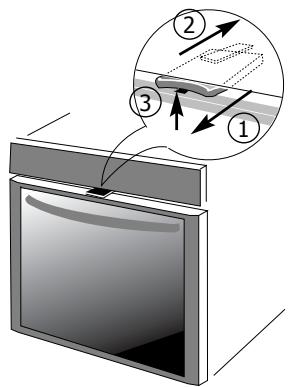

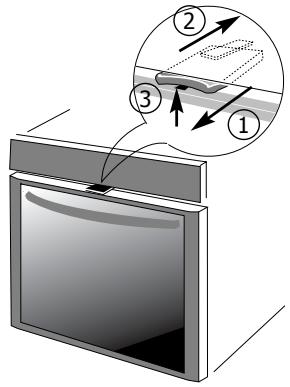

Børnesikring

INSTALLERING

① Aktivering af boarnesikringen: Trak Iasen mod Dem selv for at aktivere Funktionen.
② Deaktivering af bønnesikringen: Skub laseanordningen bagud.

ANVENDELS

③ De har valgt at aktivere Ibørnesikringen: Abn doren, og loft samtidig i Iaseanordningen.

Afbrydelse af bømesikringen: Abn ovndoren pa normal vis

Installation of ovnen

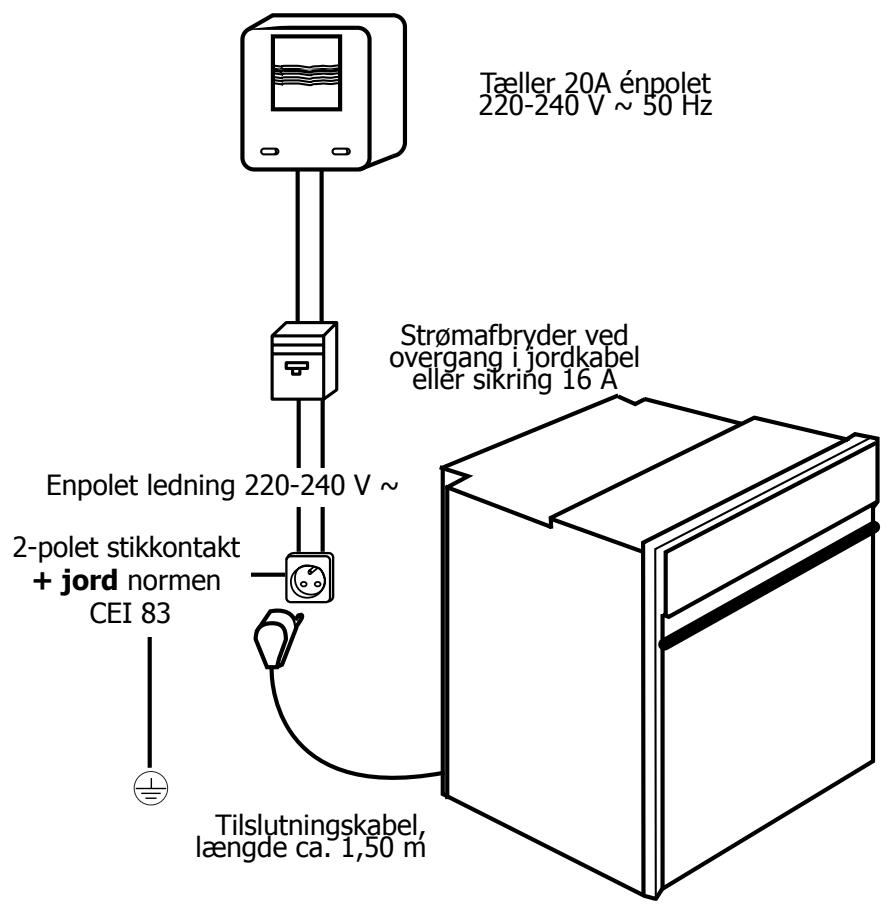

Elektrisk tilslutning

DK

• Før ovenn tilsluttes el-installationen, skal det kontrolleres, at el-installationens ledningers tværsnit er tilstrækkeligt til at strømforsyne ovenen på korrekt vis (tværsrittet skal mindst+vare lig med tilslutningskablets tværsnit). Installationens sikring skal vare på 16 A.

I n s t a l l a t i o

Den elektriske tilstnuting skal udfores, for ovnen monteres i indbygningselementet.

• Ovnen skal tilsluttes med et standard tilslutningskabel med 3 ledere og et tværsnit på 1,5 mm2 (1 fase + 1 nulleder + jord 1一 ) som skal tilsluttes et étfaset ledningsnet på 220-240 V via et standardelstik med 1 fase + 1 nulleder + jord 1一 i overensstemmelse med normen IEC 83 eller en bryder med mindst 3 mm brydeafstand i alle poler.

Beskyttelsesledningen (grøn-gul) er tilslutt 12 apparatets jordklemme og skal til-luttes el-installationens jordforbindelse.

• Ved tilslutning til en stikkontakt skal stikkontakten forblve tilgaardelig after installationen af apparatet.
• Ovnens nulleder (blå ledning) skal tilsluttes ledningsnettets nulleder.

Opstilling og/eller udskiftning af fodekablet

• Tilslutningskablet (H05 RR-F, H05 RN-F eller H05 VV-F) skal vare tilstrækkeligt langt til, at det kan vare tilsluttet ovenen,ningar står på gulvet foran indbygningselementet Derfor skal følgende arbejdsgang udfores, mens apparatet er afbrudt ledningsnettet:
• Abn dækslet nederst i højre side af skærmpladen bag på ovenen ved at løsne de 2 skruer. Drey dækslet.
• Fjern isolationen på haver leder af det nye 12 mm til Slutningskabel.
• Snor omhyggeligt tradene.
• Løsn skruerne på polklemmen, og tag den el-ledning ud, der skal udskiftes.
• Før el-ledningen ind gennem skærpladens side i klemskruen, der sidder i højre side af klemrækken.
• Tilslut tablets ledninger i overensstemmelse med mærkerne på klemrækken.
• Alle tilslutningskablets trade skal vare klemt under skruerne.
• Faseledningen på klemmen L.
• Jordledningen, der er gul-grøn, skal forbindes til klemmen
• Nullederen (blå) skal tilsluttes med klemmen N.
• Tilspænd skruerne på klemrækken, og kontROLLER tilslutningen ved at trække i hver enkelt ledning.
• Fastgör kablet ved hjælp af klemskruyen, der sidder i højre side af klemrækken.
  Luk daekslet ved hjaelp af de 2 skruer.

Vort ansvar kan/DDke gores gaelende i tilfaelde af uheld, der skersom fOlgge af manglende ell erukorrekt tilslutning af jordforbindelsen.

Dnafovnen

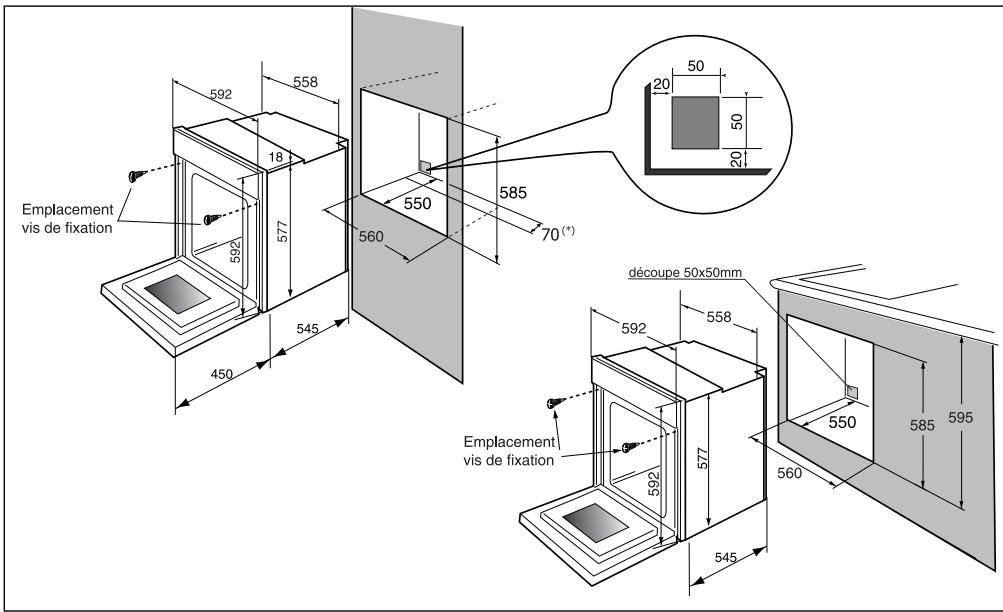

Mål til indbygning af ovenen

Ovnen er beregnet til indbygning under et køkkenbord eller i et (æbent* eller lukket) skabselement med bestemteål (se skemaet).

Ovnen har et optimeret luftcirkulationssystem, som forbedrer stegning/bagning og rengoring, hvis folgende punkter overholds:

• Centrer ovnen i indbygningselementet således, at der sikres en afstand på mindst 5 mm til andre elementer.
• Det materiale, som indbygningselementet er lavet af, skal ære varmebestandigt eller beklaedt med et varmebestandigt materiaile.
• For at sikre ovnens stabilitet skal den fastspændes i indbygningselementet med 2 skruer i de anviste huller på sidevæggene (se skemaet).

Følgdenne fremgangsmåde:

1) Fjern skruedækslerne i gummi for at få adgang til fastspændingshullerne.
2) Bor et hul med 0 3 mm i elementets sideaeg for at undgå, at traet ødelaegges.
3) Fastspænd ovenen med de 2 skruer.
4) Sæt skruedækslerne i gummi på对其进行 (de bruges også til at afdæmpelukningen af ovndøren).
(*) Hvis køkken elementet er Åbent, skal abningen vår på maks. 70 mm.

Kontakt eventuelt en elektriker, der arbejder med hårde hvidevarer, for at sikre, at installationen er korrekt udført.

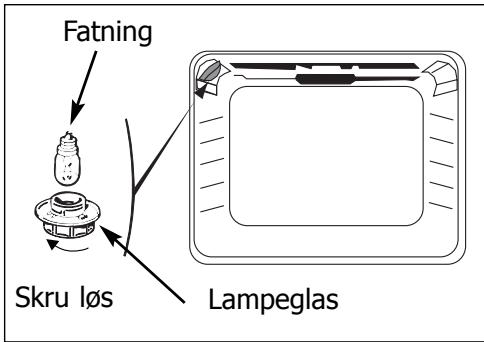

Udskifting af elpæren

• Paeren sidder i ovenens loft.

Afbryd ovnens nettilslutning, før arbejdet med paaren pàbegyndes, for at undgå risiko for elektrisk stød, og lad ovnen afkøle helt, hvis den er varm.

a) Skru lampeglasset af (se tegningen).
b) Skru paeren i samme retning for at Iøsne den.

Paerens specificationer:

-15W
- 220-240 V
- 300^
- Fatning E 14

c) Udskift paeren, sæt lampeglasset pågen, og tilslut ovnen til ledningsnettet.

Brug en gummihandske til at løsne lampeglasset og lampen med, idet det bliver lettere at afmontere delene.

Brug af ovenen

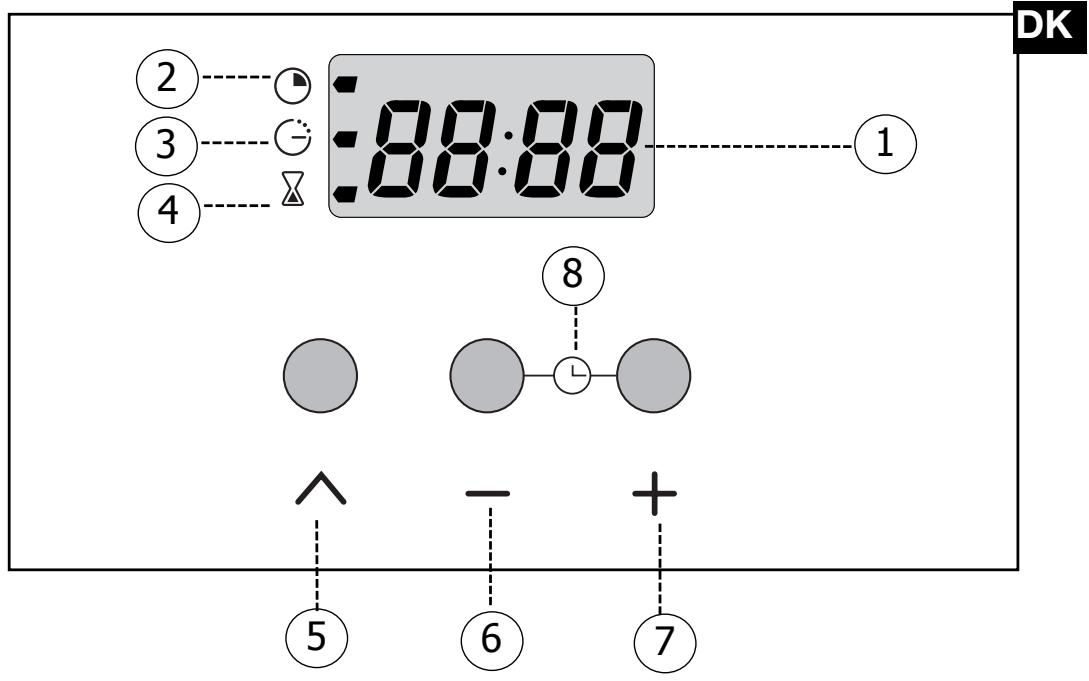

1. Beskrivelse af programvaelgeren

BESKRIVELSE AF PROGRAMVæLGEREN

1 Visning af tider og varighed
2) Symbol for tilberedningens varighed
3) Symbol for aflsutnig af tilberedningen
4) Selvständig timerfungtion
5) Tast til de forskellige programmermer til indstilling af tiden
6) (7) Taster til indstilling af tiden
8) Indstilling af klokkeslaet (tryk samtidig pa de to knapper)

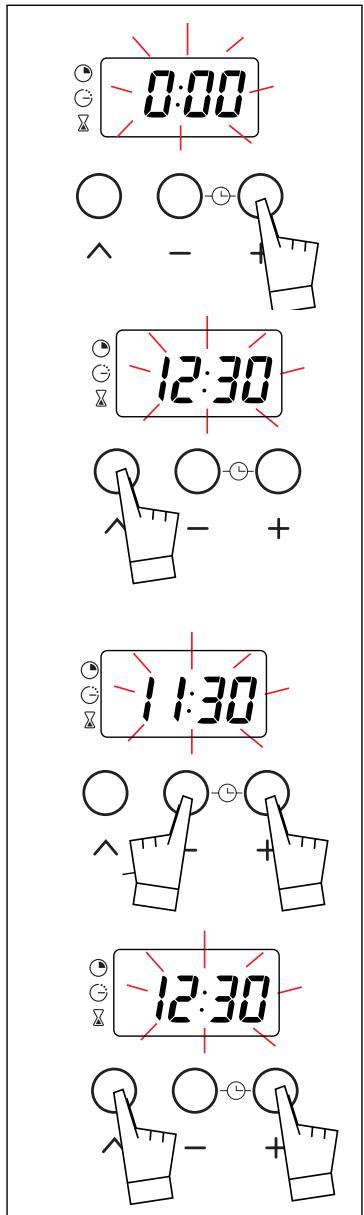

2. Indstilling af ovenens ur

a) När ovenen tændes

• Displayet blinker.
• Indstil uret ved at trykke på tasterne + eller - (hold tasten inde for hurtig skift af visning).
  Tryk pātasten ∧ for at godkende valget.

Eksempel: KI. 12.30.

b) Nulstilling af uret

• Tryk samtidigt på tasterne + og - i nogle sekunder for at fö displayet til at blinke.
• Indstil uret med tasterne + og -.
  Tryk patasten for at godkende valget.

Hvis De/DDiikke godkender valget med tasten , gemmes indstillingen automatisk after et par sekunder.

f o v n e n

3. Tilberedning med øjeblikelig start

DK

På displayet skal kun klokkeslættet vises, og det på ikke blinke.

• Valg af et program:

Drej functionsvaelgeren hen pa den onskede position.

Eksempel: Positionen "".

• Valg af ovnens temperatur til tilberedningen

Drej temperaturvælgeren hen pa den indsg, der anbefales i opskriften.

Eksempel: Temperature 210°.

Herefter varmer ovnen, og termostatens kontrollampe tænder.

4. Tilberedning med programmeret start

a) Tilberedning med en bestemt varighed:

• Valg af et program.

Drej functionsvaelgeren hen pa den onskede position.

• Valg af ovnens temperatur til tilberedningen.

Drej temperaturvaelgeren hen pa den indstilling, der anbefales i opskriften.

Eksempel: Temperature 210°.

Brug a f

• Valg af tilberedningens varighed.

Tryk en gang pà tasten ∧.

Tilberedningens varighed er indstillet på 00.00, og symbolet blinker for at angive, at tiden kan indstilles. Indstil nu tilberedningens varighed.

Tryk på tasterne + eller - for at indstille den ønskede tilberedningstid.

Nedtaellingen af tilberedningstiden begynder, sā snart tasten + eller - er sluppet.

Herefter varmer ovnen, og termostatens kontrollampe tænder.

Symbolet for tilberedningens varighed lyser fast, og tiden visesigen.

After endt tilberedning (afslutning af den programmerede tid):

• Ovnen slukker.
• Symbolet for tilberedningens varighed slukker.
• 0:00 vises på displayet.
• En række biplyde udsendes i et par minutter.

Biplydene slukkes med et tryk på en vilkårlig tast, og displayet viser ingen tiden.

ovnen

b) Tilberedning med programmeret start og en bestemt varighed (valg af sluttdispunkt)

• Indstil temperature, og vælg det ønskede program

• Tryk en gang på tasten ∧. Tilberedningens varighed er indstillet på 00.00, og symbolet blinker for at angive, at tiden kan indstilles. Tilberedningens varighed kan indstilles op til 23 timer 59 min.
  Tryk pà tasterne + uller - for at indstille den onskede tilberedningstid.

Eksempel: 25 minutters stege-/bagetid. Første gang der trykkes pa tasten +, holder lampen op med at blinke.

• Tryk på tasten ∧ jindtil tidspunktet for tilberedningens afslutning og det tilhorende symbol blinker. Nu kan tidspunktet indstilles.

• Indstil det ønskede tidspunkt for slukning af ovenen ved at trykke på tasterne + og

Eksempel: Tilberedningen skal afsluttes kl. 13.00.

Tidspunktet for tilberedningens aflsutninq registrarres automatisk after et par sekunder.

Ovnen tænder herefter på det rigtige tidspunkt for at slukke på det indstillede tidspunkt, i dette eksempel kl. 13.00.

När tilberedningen starter, slukker symbolet for aflutning af tilberedningen.

After endt tilberedning (afslutning af den programmerede tid):

• Ovnen slukker.
• Symbolet for tilberedningens varighed slukker.
• 0:00 vises pà displayet.
• En række biplyde udsendes i et par minutter.

Biplydene slukkes med et tryk pa en vilkarlig tast, og displayet viser ingen tiden.

Obs! Ovnen begynder at varme igen på dette tidspunkt.

Indstil temperatur- og functionsvaelgerne på stop for at slukke ovnen.

Det er muligt:

• nar som helst atændre tilberedninggens varighed
• nár som helst at se den resterende tilberedningstid ved at trykke på tasten « ∧ »
• nár som helst at annullere programmeringen ved at holde

Ovnen er udstyret med et minutur, som kan bruges uafhängigt af ovnen til nedtaelling af den indstillede tid.

Tryk flere gange pà tasten ∧ indtil timerens

symbol og den tilsvarende visning 空 blinker.

• Tryk på tasterne + og - for at justere den valgte tid. Tiden kan indstilles i intervaller på 30 sekunder, og tiden vises i minutter og sekunder.

Nedtaellingen beynder nogle sekunder after, at tiden er indstillet, og vises hele tiden pÅ displayet.

Når den indstillede tid er gæt, høres en række biplyde (displayet viser 0:00). Biplydene slukkes ved at trykke en gang på en vilkårlig tast.

Timerens programmering kan'nar som helst ændres eller annulleres.

Ovnens tilberg

Symbol	Funktionens navn	Beskr
	Varmluft Tilberedningen sker via varmelegemet på ovnens bagvæg og blæseren, der fordeler varmen i ovrummet.	Forvarmning e kortvarige tilbeb småkager i flet
	Over- og undervarme Tilberedningen sker ved hjælp af varmelegemerne øverst og nederst i ovnen,uden varmluft.	Kræver forvarn
	Undervarme Tilberedningen sker ved hjælp af varmelegemet i bunden af ovnen.	Kræver forvarn Tilberedning m Sæt ovenristen
	Grill med indblæst varme Tilberedningen sker skiftevis ved hjælp af det øverste varmelegeme og blæseren, der fordeler varmen i ovrummet.	Forvarmning er il Fjerkrae og saftig Mulighed for at s ovenristen. Sæt br for at opsamle st
	Kraftig grill Tilberedningen sker ved hjælp af varmelegemet øverst i ovnen,uden varmluft.	Forvarm ovennen Sæt bradepanc
	Forvarmning	Funktionen er retter.

edningsmåder

rivelse af Funktionen

Anbefalede anvendelser

DK

er ici nodvendigt, undtagen ved eredninger, f.eks. bagning af ere niveauer.

Anbefales til at holde kød saftigt, til grøntsager og fisk og ved tilberedning i op til tre niveauer.

mning.

Anbefales til langsom tilberedning af sarte madvarer, f.eks. saftigt kød osv. Til stegning af rødtd kød Ved tilberedning med svag varme i lukkede gryder, der forst er tilberedt på kogeplade, f.eks. coq au vin, dyreragout osv.

mning.
ned undervarme.
ind på den nederste ovnrille.

Anbefales til saftige retter, f.eks. qui- che, frugttaerter osv. Bunden bliver bagt nedefra. Anbefales til bagvark, der haver, f.eks. sandkage, boller osv. og til souffle som ikke ødelægges af en skorpe ovenpa.

ikke nødvendigt.
jt samt sprød kød steges på alle sider.
stege et stort stykke kød, der laegges på
radepanden ind på den nederste ovnrille
tegekraft og -saft.

Anbefales til alt fjerkrae og til stege.
Til stegning af lammekolle og oksekød.
Til saftige fiskekoteletter.

i 5 minutter.

den ind pà den nederste ovnrille.

påkrævet ved tilberedning af visse

Termostaten indstilles på den ønskede temperatur.
After forvarmingen skal Funktionsvæl-geren indstilles på det ønskede program.

Vedligeholdelse af ovenen

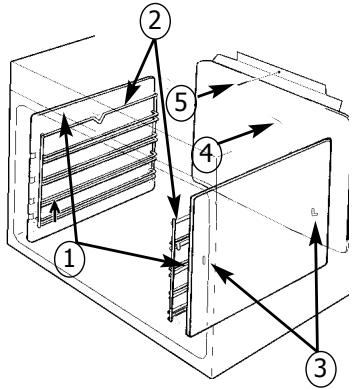

Rengøring af ovenen indvendigt

Ovnen rengøres hele tiden. Ovnen er indvendigt forsynet med aftagelige sider, der er belagt med en speciel mikroporøs emalje (katalytisk emalje), som gør dem selvrensende. Så snart ovnens sider bliver tilsmudsede, fordeles snavset pa de mikroporøse overflader. Det oxideres pa begge sider og forsinder afterhänden. Den selvrensende emalje er velegnet til fertstoffer, men ikke til sukkerstoffer. Ovnens bund, hvör der oftere lober sukker ud end fertstof, er derfor ikke belagt med emalje.

Det anbefales kraftigt, at:

• Ovnen ikke børstes med en metalbørste, og at der ikke anwendes skærende og spidse redskaber.
• Ovnen ikke rengøres med almindeligt skurepulver.
• Ved grilning sprøjter der meget fedt ud på ovenens sider, og temperaturen er ikke altid tilstrækelig høj til, at fedststoffet elimineres helt under tilberedningen. Ialand skal ovenen after tilberedningen varme i 20-30 minutes per dag temperature for den valgte Funktion.

Hvis der stadig er rester af fertstoffer, vil disse gradvist forsvinde ved de afterfolgende tilberedninger.

Udskiftning af de katalytiske sidevægge

För ovnens indvendige sider afmonteres, skal ovnen være helt afkølet. Kontroller, at funktionsvælgeren er indstillet på STOP.

Sidevægge (1)

Hægt rammen med ovenrillerne (2) af foran ved at løfte i den (tegning A). Træk—hele rammen mod Dem selv, og løft i den for at frigøre den fra hægterne bag (tegning B). Træk den ud af de to huller (3) i den katalytiske sidevæg og ovenrummet. Tag derefter den katalytiske sidevæg (1) ud.

Monter de nye enheder (sidevæg og/eller ramme med ovenriller) ved at følge ovenstående fremgangsmåde i modsat rækkefolge.

Bagerste ovnuag (4)

Løsn skruen (5), der sidder øverst i den bagerste ovnvæg, helt. Vip

bagsiden fremad, og tag den ud af ovenrummet. Monter den nye side ved at følge samme fremgangsmåde i modsat rækkefolge.

Ovnen skal alto slukket, for ovnrummet gres rent.

Fejlfinding

Hvis De er i tvivl om, hvor vikt ovenen fungerer korrekt, betyder det ikke ndvendigvis, at der er tale om en driftsfejl. Kontroller under alle omstændigheder nedenstående punkter:

Dette sker.....

Ovnen varmer nikke.

Mulige Årsager

• Ovnen er/DDt
• Installationens sikring virker jegke.
  Den valgte temperatur er for lav.
• Termostaten er i stykker.

Afhjælpning

-Tilslut ovenen.
- Udskift installationens sikring, og kontroller dens mærkeværdi (16 A).
- Skru op for den valgte temperatur.
- Tilkald serviceafdelingen.

Temperaturindikatoren er hele tiden taendt.

• Termostaten er defekt.

• Tilkald serviceafdelingen.

• Lampen virker/DD.

• Ovnen er ikke tilsluttet,
  eller sikringen virker ikke.

• Udskift paeren.

• Tilslut ovnen, aller udskift sikringen.

• Blaeseren virker i højst 1 time after tilberedningen.

• Hvis den ikke slukker after 1 time.

-Abn ovndoren, sa ovenen hurtigere bliver afkølet.

• Tilkald serviceafdelingen.

Skriv oplysningerne fra ovnens typeskilt herunder:

Brandt

MADE IN FRANCE

220 - 240V 50 Hz

Vidstäende exempl: önskat klockslag für tillagningstidens slut 13:00.

Indikeringslampan T ^ C lyser kontinuerligt med fast ske.

Idenne veiledningen viser,

Bruk davon paffen när du skal steke småkaker eller terter. Kjött bør ikke legges direkte påurrent paffen da dette vil forårsake store mengder sprut i ovennen.

NO

Vennligst les disse rådene För du installerer ogBruker stekeovnen.

③ Du velger selv om du vil bruke barnesikringen: Apne doren og Ioft stoppekragen samtidig.

Dersom du ikke bruker barnesikringen: Åpne døren normalt.

• Før du kopler til skal du forsikre deg om at ledningene på ditt system har et stort nok tverrsnitt (minst like stort som på tilførselskabelen). Sikringen skal��e på 16 A.

I n s t a l a s j o n

1) Fjern gummibeskytterne sik at du fär tilgang til skruehullene.
2) Lag et hull på 3 mm ø i møbelet sik at treverket ikke sprekker.
3) Feste stekeovnen med de 2 skruene.
4) Sett gummibeskytterne pà plass (de brukes også til Å dempe dorens kraft nár den lukkes).

a) Skru Iøs lampeglasset (se motstænde tegning).
b) Skru Iøs lyspaeren i samme retning.

b) Forhåndsinnstille steking med bestemt steketid (tidspunkt for steketidens slutt)

• Velg temperatur og stekefunksjon.

For eksempel: " ",

Temperatur: 210^

• Velg klokkeslett for steketidens slutt med + eller -.

Vi anbefaler på det sterkeste at du:

Hvordan skifte ut ovnsveggene

För du utförerrette arbeitet skal du la ovenen kjøle seg helt ned, og kontrollere at funksjonsvelgeren står på STOPP.

Sideveggene(1)
