Produkttype	Røgsuger til brændeovne og indsatser op til 15 kW
Mærke	Aduro
Model	DraftOptimizer
Mål (A x B x C)	280 mm x ∅146 mm x ∅265 mm
Vægt	6,8 kg
Motorstrømforsyning	24 VDC, 1,3 A, 1,8 - 22 W
Netforsyning	220-240 V, 50-60 Hz, transformer inkluderet
Motortype	EC - IQ^2 3620 GreenTech, hastighed 400-1300 omdr./min
Hovedmateriale	Rustfrit stål AISI 304L
Materiale for vinger og adapter	Aluminium
Maksimal understøttet temperatur	500 °C
Tryktab (uden spænding)	Mindre end 1 Pa
Genereret undertryk	Cirka 12 Pa
Fortynding af røg	Op til 25 gange i atmosfæren
Automatisk motorbeskyttelse	Ventilatorstart ved 35 °C
Skorstenskompatibilitet	∅146-200 mm (rund) eller op til 240x240 mm (firkantet, valgfri flange)
Elektrisk tilslutning	Uden jording, på almindelig stikkontakt
Vedligeholdelse	Skorstensfejning oppefra eller nedefra, årlig rengøring af en ekspert
Garanti	I henhold til nationale regler, kontakt: [e-mail]
Genbrug	Overholder WEEE, må ikke smides ud med husholdningsaffaldet

Ofte stillede spørgsmål - DraftOptimizer ADURO

Hvordan installerer jeg Aduro DraftOptimizer?

Placer apparatet centreret på tagudtaget. Til en rund skorsten (∅146-200 mm) skal du skubbe flangen under skorstenen og bøje de 6 fastgørelseskroge. Til en firkantet skorsten (op til 240x240 mm) skal du bruge en firkantet flange, som sælges separat. Fastgør sikkert og sørg for, at det sorte motorkabel er tilgængeligt (0,5 m fri).

Hvad er den nødvendige skorstensdiameter?

DraftOptimizer passer til metalskorstene med indre diameter ∅146 til 200 mm. Til firkantede murede skorstene er en firkantet flange (op til 240x240 mm) tilgængelig som ekstraudstyr.

Hvad sker der ved strømafbrydelse?

Apparatet ændrer ikke skorstenens naturlige træk: tryktabet er mindre end 1 Pa, så ovnen kan fungere normalt uden strøm.

Hvordan rengør jeg DraftOptimizer?

Ved fejning oppefra skal du vippe apparatet bagud efter at have løsnet låsekrogen. Sikkerhedskablet holder det. Rens skorstenen, og sæt apparatet tilbage. Ved rengøring nedefra kan rensebørsten passere op til beskyttelsespladen. En fuldstændig indvendig rengøring anbefales mindst én gang om året af en ekspert.

Er apparatet støjende?

Aduro DraftOptimizer er designet til at være meget støjsvag takket være dens høj-kvalitets jævnstrømsmotor. Lydniveauet er ikke specificeret i manualen, men det beskrives som meget støjsvagt.

Kan jeg selv installere DraftOptimizer?

Ja, installationen kan udføres af en privatperson. Den elektriske tilslutning kræver ikke jording: tilslut blot transformatoren til en almindelig stikkontakt. Overhold dog sikkerhedsreglerne for arbejde i højden.

Hvad er den automatiske beskyttelsesfunktion?

Ventilatoren starter automatisk, når den indvendige temperatur overstiger 35 °C. Dette beskytter motoren, hvis du glemmer at tænde apparatet eller ved stærk sommervarme.

Hvad gør man ved skorstensbrand?

Efter en skorstensbrand skal apparatet undersøges af en specialist. Der er stor sandsynlighed for, at det skal udskiftes helt. Brug ikke apparatet uden denne kontrol.

Er DraftOptimizer kompatibel med alle ovne?

Den er designet til brændeovne og lukkede indsatser med en effekt op til 15 kW. Den løser ikke problemer med forkert optænding, uegnet brændsel eller installation, der ikke overholder standarder.

Hvilke reservedele er tilgængelige?

De let udskiftelige dele er: køleenhed med motor, finner, hastighedsregulator og propel. For alle andre dele, kontakt din leverandør.

BRUGSANVISNING DraftOptimizer ADURO

Brugermanual og monteringsvejledning

Aduro DraftOptimizer er en ny unik type røgsuger og røgfortynder til brændeovne og lukkede pejseindsatse med en samlet effekt på op til 15 kW.

Aduro DraftOptimizer skaber et naturligt træk i skorstenen ved at løfte røgen i skorstenen og herefter fortynde den. Dette sikrer et godt træk i skorstenen uanset vejrforhold. Dette giver en bedre forbrænding, lettere optænding og mindre røg i stuen ved optænding. Udenfor reduceres lugt og røg, idet røgen fortyndes op til 25 gange.

Røgsugeren er yderst støjsvag og drives af en 24 VDC lavvolt EC-motor af høj kvalitet. Da røgsugeren ikke kræver jordtilslutning, er det tilladt at installere Aduro DraftOptimizer selv. Den tilsluttes blot en eksisterende stikkontakt. Aduro DraftOptimizer kan monteres på alle runde aftræk med en indvendig diameter på mellem ∅146-200 mm. Til firkantede murede aftræk op til 240x240 mm fås en firkantet flange som tilbehør.

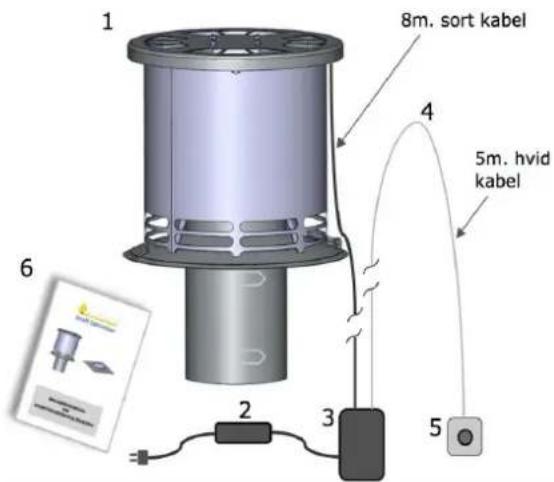

1.1 Indhold

1. Aduro DraftOptimizer, 8 meter sort kabel Flange til rundt aftræk (∅146 - 200 mm)
2. Strømforsyning m/netkabel
3. Styreboks
4. 5 meter hvid styrekabel
5. Trinløs hastighedsregulering
6. Brugermanual og monteringsvejledning

1 8m. sort kabel 4 5m. hvid kabel 6 2 3 5

1.2 Anvendelse

Aduro DraftOptimizer anvendes til skorstene, hvor der ønskes et stabilt naturligt træk.

Inden optænding i ildstedet, startes Aduro DraftOptimizer på fuld hastighed. Når flammerne har fået godt fat i brændet, reguleres lufttilførslen og hastigheden på Aduro DraftOptimizer, til der opnås klare og rolige flammer i ildstedet.

Det naturlige træk i skorstenen forhindres ikke med Aduro DraftOptimizer i slukket tilstand. Det anbefales dog altid at lade Aduro DraftOptimizer være i drift på minimum laveste hastighed, mens der fyres i ildstedet. Det sikrer, at evt. røg altid fjernes gennem aftrækssystemet, og ikke kommer ud i huset.

1.3 Funktion

Aduro DraftOptimizer er konstrueret til lang levetid og kan modstå meget høje temperaturer (op til 500°C). Det forekommer ofte ved brændefyring, at røgtemperaturen overstiger 350°C.

Aduro DraftOptimizer løfter trækket 12 pascal i stedet for at suge på traditionel vis. Denne metode ligner det naturlige træk i en god skorsten. Hastighedsreguleringen sikrer, at der altid kan opnås en god forbrænding.

Aduro DraftOptimizer fortynder røgen op til 25 gange, og spreder herefter den fortyndede røg i vifteform. Derved opnås en unik fortyndings- og spredningseffekt, som reducerer røglugt- og gener i nærområdet.

Aduro DraftOptimizer er en åben enhed og medfører ved korrekt fyring ingen risiko for røgforgiftning ved driftsstop eller tilstopning.

I Aduro DraftOptimizer er indbyggede automatiske sikkerheds-, beskyttelses- og vedligeholdelsesfunktioner, der starter ventilatoren, når temperaturen overstiger 35°C. Dette beskytter motoren, hvis man glemmer at tænde for Aduro DraftOptimizer. På varme sommerdage kan Aduro DraftOptimizer starte automatisk for at vedligeholde lejerne og køle motoren (vedligeholdelsesfunktion).

VIGTIGT! Aduro DraftOptimizer afhjælper ikke problemer med dårlig fyring som skyldes dårligt fungerende og forkert dimensionerede ildsteder, forkert eller vådt brændsel og dårlige fyringsvaner. Skader på Aduro DraftOptimizer som følge af disse forhold er ikke omfattet af garantibestemmelserne.

1.4 Skorstensfejning

Rensning af skorstenen kan foretages mens Aduro DraftOptimizer er i drift.

Ved rensning fra top af skorstenen, er åbningen af Aduro DraftOptimizeren enhåndsbetjent, idet vrideren drejes til side, og Aduro DraftOptimizeren vippes let tilbage til kæden strammes. Herfra er der nu let og uhindret adgang til rensning af skorstenen.

Ved rensning fra bund af skorstenen, føres rensebørsten helt op, til den rammer varmepladen, som tåler mekanisk påvirkning af skorstensfejerens renseværktøj. Derved sikrer skorstensfejeren, at skorstenen altid er renset helt til top.

1.5 Garanti

Aduro DraftOptimizer er omfattet af nationale regler for garanti og reklamationsret gældende fra købsdato. Ved reklamation sendes følgende til Aduro A/S, [e-mail]: beskrivelse af problem inkl. eventuelle billeder, produktionsnummer og kopi af købskvittering. Produktionsnummeret kan med fordel noteres her.

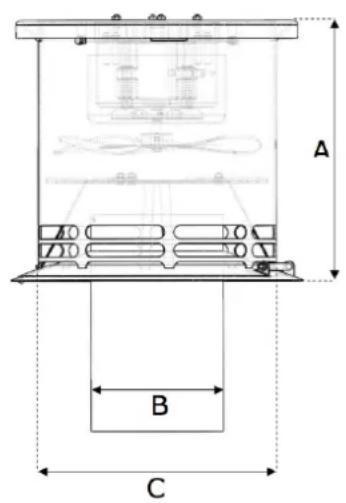

1.6 Specifikationer og dimensioner

Model	Aduro DraftOptimizer
Motortype	EC - IQ ^2 3620 GreenTech
Spænding	24 VDC
Omdrejninger	400-1.300 RPM
Strømstyrke	1,3 A
Strømforbrug	1,8 W - 22 W
Vægt	6,8 kg
Mål	A: 280 mm
	B: ∅ 146 mm
	C: ∅ 265 mm
Max driftstemperatur	500°C
Automatisk motorsikring	35°C
Materiale	AISI 304
Materiale: propel og adapter	Aluminium

A B C

1.7 Installation

Aduro DraftOptimizer skal placeres midt for aftrækket øverst på skorstenen. En eventuel skorstenshætte fjernes, da røgsugeren fungerer som regnhætte. Nationale sikkerhedsregler for færden på tage skal følges.

Aduro DraftOptimizer fastgøres på følgende måde:

Rundt aftrækshul:

Ved et rundt aftrækshul (∅146-200 mm) sænkes den runde flange ned i hullet. For at sikre flangen sidder i spænd, bøjes de 6 flige udad på nedsænkningsrøret. De skal bøjes så meget udad, at de passer til den indre dimension i skorstenen og sidder i spænd.

Firkantet aftrækshul op til 240x240 mm (muret skorsten):

Ved et firkantet aftrækshul er det nødvendigt at skifte den medfølgende runde flange ud med en firkantet flange beregnet til en muret skorsten (købes separat).

Montering af firkantet flange på muret skorsten:

Først afmonteres den runde flange der sidder på Aduro DraftOptimizer ved af løsne det sorte motorkabel fri i kabelholderen. Drej herefter vrideren og åbn enheden ved at vippe Aduro DraftOptimizer bagover. Åbn det nederste led på sikkerhedskæden og frigør kædeleddet fra hullet i røret. Luk enheden uden at dreje vrideren i låst position. Løsn hængselbolten ved at skrue låsemøtrikken ud, og træk hængselbolten ud ad hængsels-øjerne.

Aduro DraftOptimizer-enheden kan nu løftes fri af den runde flange, og sættes over på flangen til murede skorstene. Montér den lange hængselbolt i hængsels-øjerne, og skru låsemøtrikken på for enden af bolten.

Sæt afstandskæden fast i hullet på røret af flangen og luk leddet.

Luk Aduro DraftOptimizer-enheden og drej vrideren, så Aduro DraftOptimizer-enheden fastlåses på flangen. Læg tætningsmåtten over hullet på skorstenen. Skru flangen fast på betonafdækningen.

1.8 Elektrisk tilslutning

VIGTIGT! Aduro DraftOptimizer strømforsyning skal altid være tændt på stikkontakten.

Aduro DraftOptimizer drives af en 24 VDC lavvolt EC-motor, og kræver ikke jordtilslutning. Det er tilladt at installere Aduro DraftOptimizer selv ved at tilslutte den til en eksisterende stikkontakt uden jord. Nationale sikkerhedsregler for færden på tage skal følges.

Før motorkablet ned langs skorstenen gennem inddækningen eller gennem taget og ned på loftet, eller hvor der er tilgang til strøm. Kablet fastgøres til skorstenen. VIGTIGT! Tjek at mindst 0,5 m kabel kan trækkes fri, når enheden på et senere tidspunkt skal løftes op af skorstenen for service. Såfremt styreboks og strømforsyning monteres udvendigt i det fri, skal delene anbringes i en vandtæt installationsboks med mindst IP 54 beskyttelse.

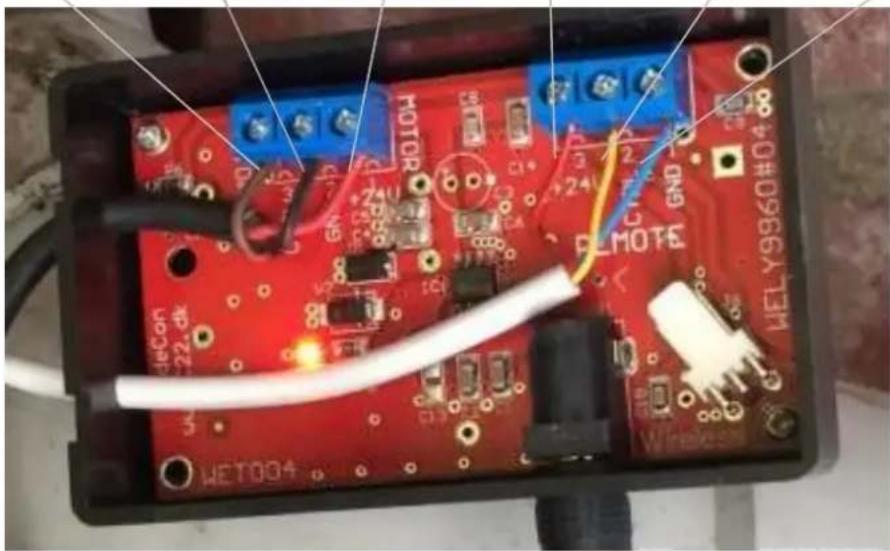

Montering af motorkabel til styreboks:

Styreboksens låg åbnes og det sorte motorkabel føres gennem hullet i siden af boksen som vist på billedet. Monter herefter ledninger som beskrevet nedenfor:

Sort DraftOptimizer med sort kabel:

• Rød ledning i nr. 4 skrueklemme (24V+)
• Sort ledning i nr. 5 skrueklemme (GND) - Hvid ledning i nr. 5 skrueklemme
• Brun ledning i nr. 6 skrueklemme (CTRL) - Brun ledning i nr. 6 skrueklemme

Blank DraftOptimizer med gråt kabel:

Grøn ledning i nr. 4 skrueklemme

Brun 6

Sort 5

Rød 4

Rød 3

Gul 2

Blå 1

Montering af styrekabel til styreboks:

Det hvide styrekabel føres igennem det andet hul i siden af styreboksen og ledningerne monteres som bekrevet nedenfor:

• Blå ledning i nr. 1 skrueklemme (GND)
• Gul ledning i nr. 2 skrueklemme (CTRL)
• Rød ledning i nr. 3 skrueklemme (24V+)

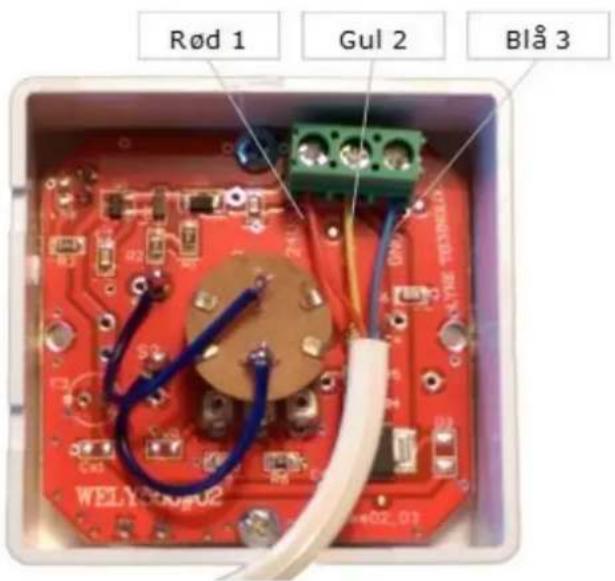

Montering af hastighedsregulator:

Det hvide styrekabel føres ned gennem loftet og eventuel etageadskillelse til den ønskede placering for hastighedsregulatoren. Dette kan gøres enkelt igennem skorstenens loftkrave og ned langs væggen til brændeovnen.

Det hvide styrekabel monteres til hastighedsregulatoren ved at fjerne bagsiden af hastighedsregulatoren og montere ledningerne som beskrevet nedenfor:

• Rød ledning i nr. 1 skrueklemme (24V+)
• Gul ledning i nr. 2 skrueklemme (CTRL)
• Blå ledning i nr. 3 skrueklemme (GND)

Det hvide styrekabel placeres i kabelslidsen inden bagsiden klikkes på plads. Hastighedsregulatoren kan herefter monteres på væggen med selvklæbende tape eller skruer.

Bemærk: Hastighedsregulatoren er ikke beregnet til udendørsmontering

Strømforsyning:

Til sidst sættes stikket fra strømforsyningen i styreboksen og strømforsyningen tilsluttes en tændt stikkontakt. Herefter er Aduro DraftOptimizer klar til brug.

Vigtigt! Strømforsyningen skal altid være tilsluttet konstant strøm, og må ikke anbringes på steder, hvor der kan forekomme vand, stænk, fugt eller temperaturer over 50°C. Strømforsyningen skal

Rød 1 Gul 2 Blå 3 WELY-00-02

anbringes frit ventileret. Ved udendørs montering skal strømforsyningen og styreboks placeres i skygge, i en vandtæt IP 54 klasse installationsboks.

Udskiftning af motorkabel:

I tilfælde hvor det er nødvendigt at forlænge det sorte motorkabel, anbefales det at udskifte hele kablet således at samlinger undgås.

Værktøj: Stjerneskruetrækker str. 2 og en topnøgle str. 7 mm.

Toppen afmonteres ved at fjerne de to stjerneskruer som er under topringen på hver side af enheden.

Stjerneskrue

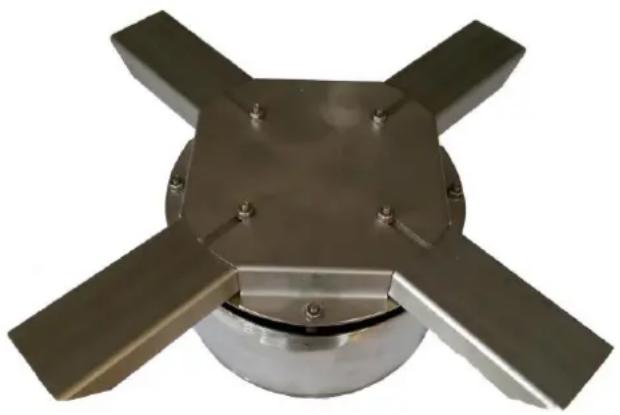

2. Afmontering af køleenhed:

Det sorte motorkabel trækkes fri af kabelholderen forneden, og hele køleenheden løftes forsigtigt op og fri af enheden. VIGTIGT: Vær meget forsigtig, så vingerne ikke bøjes.

3. Afmontering af køletop:

De fire låsemøtrikker der fastgør køletoppen på kølehuset skrues ud og fjernes. Herefter kan køletoppen med kølerørene forsigtigt løftes fri. Husk at lade det sorte kabel glide med ud, når du fjerner køletoppen.

Terminalholderne trykkes let ned med f.eks. en kuglepen, samtidig med at ledningerne trækkes forsigtigt ud ad terminalerne.

Træk herefter hele kablet ud af kølerøret på køletoppen og før det nye kabel ind gennem kølerøret. Træk kablet igennem, således der er rigelig længde kabel at arbejde med.

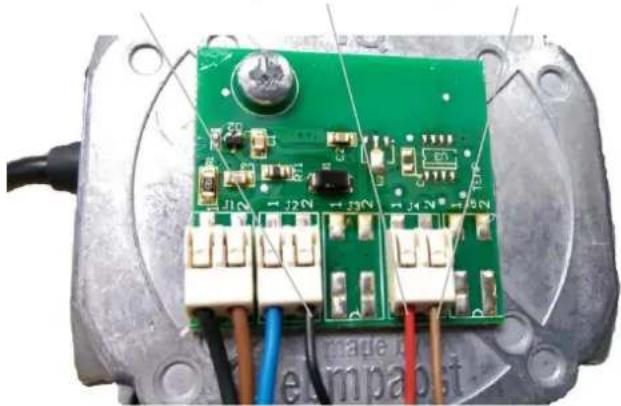

5. Montering af ledninger i terminal:

Afisolér kablet ca. 5 cm. Afisolér dernæst hver af ledningsenderne ca. 5 mm. Metaltrådene vrides / drejes rundt nogle gange, så de snoede ender bliver mere faste og lige.

Ledningerne fastgøres til terminalerne ved at trykke terminalholderne ned samtidig med at ledningsenderne skubbes ind i terminalerne. Se illustration.

Sørg for at ledningen er skubbet helt ind i terminalhullet, før terminalholderen slippes.

Køleenheden samles og delene monteres i omvendt rækkefølge.

Sort GND

Rød 24 V

Brun CRL

1.9 Vedligeholdelse og fejlfinding

1.9.1 Fejlfindingsskema

Problem	Årsag	Tjek
Aduro DraftOptimizer kører ikke.	Den mangler strømDen forhindres i at dreje rundtVed ikke	Er kontakten tændt og virker?Er stikket sat i kontakten?Er der strøm til strømforsyning?Er strømforsyning intakt (lyser dioden grønt)?Er alle ledninger monteret korrekt?Er kablerne defekte?Er der meget sod i enheden?Sidder der fremmedlegemer (fugle, grene)?Kontakt forhandler
Aduro DraftOptimizer kører, men suger ikke nok.	Aftrækssystem er utætUndertryk i husetIldstedet er for stort	Er røgrør, tilslutninger, skorsten og renselemme tætte?Kører der udsugning i huset? (Emhætte, udsugning fra badeværelse, tvangsstyret luftskifte?)Er ildstedets effekt mere end 15 kW?Er ildstedet en åben pejs?
Aduro DraftOptimizer er defekt	Defekte dele skal udskiftes	Dele som let kan udskiftes:Kølehus med motorAksialvingeMotorprintLoftprintHastighedsregulatorPropel

1.9.2 Vedligeholdelse

Aduro DraftOptimizer kræver ved normalt brug vedligeholdelsesintervaller svarende til de periodiske skorstensfejerbesøg. Dog mindst 1 gang årligt bør Aduro DraftOptimizer renses grundigt af en fagperson.

VIGTIGT! Strømmen skal frakables enheden, inden rensningen påbegyndes.

Ved rensning afmonteres topring og Aduro DraftOptimizer renses grundigt indvendig. Aksialvinge renses forsigtigt for sodbelægning eller udskiftes. Sikkerhedsnettet renses rent for sod og snavs.

1.10 EU-Overensstemmelseserklæring

Følgende producent/fabrikant

Fabrikant:	BlueChimney ApS
Adresse:	Snerlevej 14, 4180 Sorø, DK

Erklærer hermed at følgende produkt(er)

Produkt navn:	Aduro DraftOptimizer
Produkt type:	AD2EU01

Er i overensstemmelse med følgende EU direktiv(er)

Direktiv reference	Direktiv
2006/42/EF	Maskindirektivet
2004/108/EF	EMC-Direktivet
2011/65/EF	ROHS-Direktivet

Følgende standarder er anvendt for at sikre overensstemmelse med direktiv(erne)

Standard reference	Standard
DS/EN ISO 12100:2011	Maskinsikkerhed - Generelle principper for konstruktion - Risikovurdering og risikonedsættelse
DS/ISO/TR 14121-2:2012	Maskinsikkerhed - Risikovurdering - Del 2: Praktisk vejledning og metodeeksempler
DS/EN 60204-1:2006	Maskinsikkerhed - Elektrisk udstyr på maskiner - Del 1: Generelle krav
DS/EN ISO 13857:2008	Maskinsikkerhed - Sikkerhedsafstande til forhindring af, at hænder, arme, ben og fødder kan nå ind i fareområder
