| Produkttype | Bærbar affugter |
| Mærke | Dantherm |
| Model | AC 22 |
| Mål (L x B x H) | Ca. 500 x 400 x 800 mm |
| Vægt | Ca. 30 kg |
| Strømforsyning | 230 V / 50 Hz |
| Effektforbrug | Ca. 1,5 kW |
| Kølemiddel | R1234yf, GWP = 4 |
| Driftsformer | Køling (Cool), Affugtning (Dryer), Ventilation (Fan) |
| Vandbeholder | Med alarm for fuld beholder (FULL) |
| Ventilationshastighed | Lav (LOW) og Høj (HIGH) |
| Kontinuerlig funktion | Ja (tilstand CONT) |
| Fjerntermostat | Valgfri (kompatibel med tilstand Cool) |
| Vandafgangstilslutning | 3/4" hanstik til fast slange |
| Rengøring af luftfilter | Hver måned (eller oftere afhængigt af støv) |
| Brugervedligeholdelse | Kun rengøring af filter |
| Sikkerhed | Jordforbindelse obligatorisk, frakobl før vedligeholdelse |
| Alarmer | Fuld beholder, lav temperatur, føler, højt/lavt tryk |
| Reservedele | Kun originale |
| Bortskaffelse | Demontering af autoriseret køletekniker |
Ofte stillede spørgsmål - AC 22 Dantherm
Brugerspørgsmål om AC 22 Dantherm
0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.
Stil et nyt spørgsmål om dette apparat
Download vejledningen til din Affugter i PDF-format gratis! Find din vejledning AC 22 - Dantherm og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. AC 22 af mærket Dantherm.

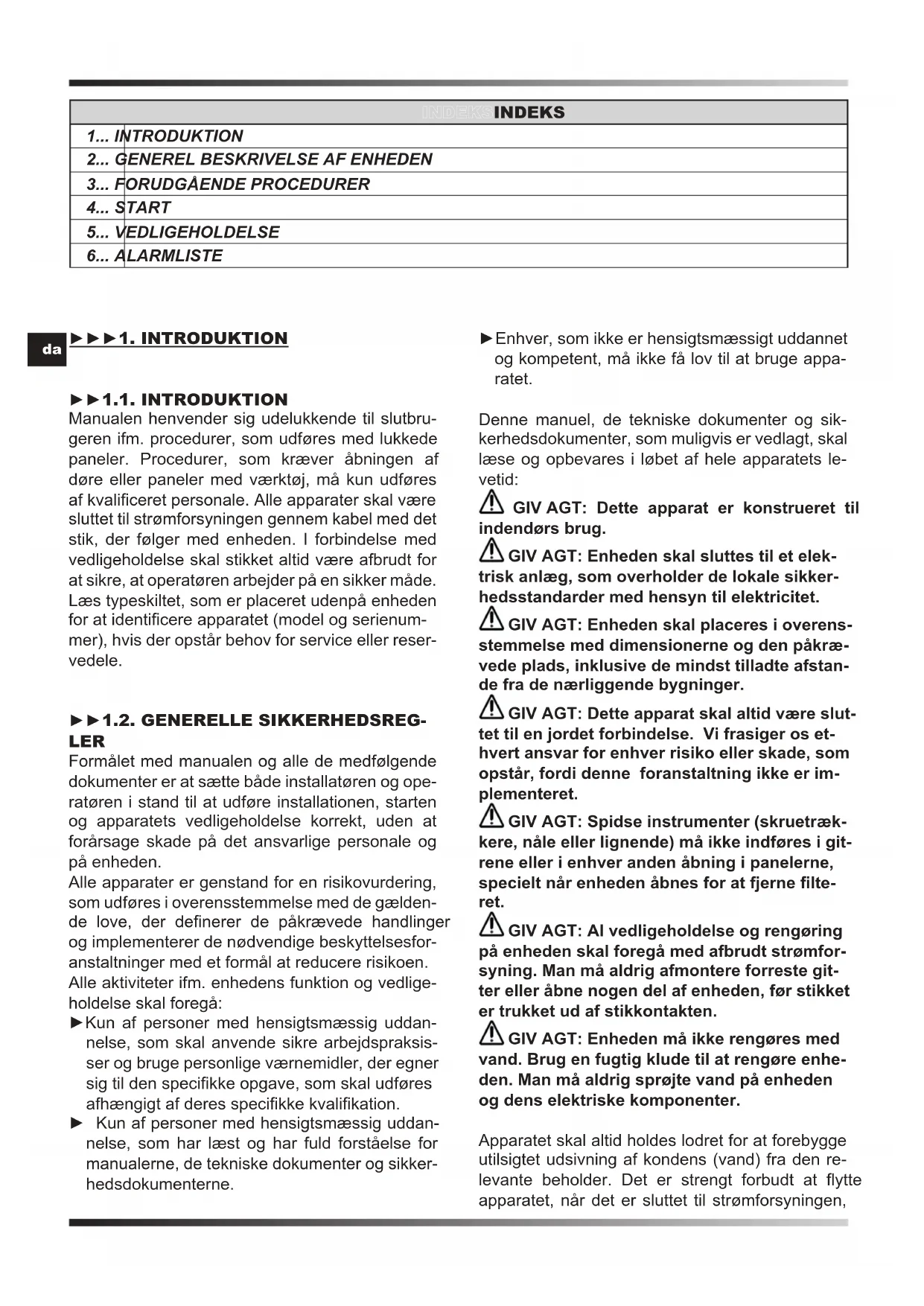

BRUGSANVISNING AC 22 Dantherm
Manualen henvender sig udelukkende til slutbrugeren ifm. procedurer, som udføres med lukkede paneler. Procedurer, som kræver åbningen af døre eller paneler med værktøj, må kun udføres af kvalificeret personale. Alle apparater skal være sluttet til strømforsyningen gennem kabel med det stik, der følger med enheden. I forbindelse med vedligeholdelse skal stikket altid være afbrudt for at sikre, at operatøren arbejder på en sikker måde. Læs typeskiltet, som er placeret udenpå enheden for at identificere apparatet (model og serienummer), hvis der opstår behov for service eller reservedele.
Formålet med manualen og alle de medfølgende dokumenter er at sætte både installatøren og operatøren i stand til at udføre installationen, starten og apparatets vedligeholdelse korrekt, uden at forårsage skade på det ansvarlige personale og på enheden.
Alle apparater er genstand for en risikovurdering, som udføres i overensstemmelse med de gældende love, der definerer de påkrævede handlinger og implementerer de nødvendige beskyttelsesforanstaltninger med et formål at reducere risikoen. Alle aktiviteter ifm. enhedens funktion og vedligeholdelse skal foregå:
Kun af personer med hensigtsmæssig uddannelse, som skal anvende sikre arbejdspraksisser og bruge personlige værnemidler, der egner sig til den specifikke opgave, som skal udføres afhængigt af deres specifikke kvalifikation.
Kun af personer med hensigtsmæssig uddannelse, som har læst og har fuld forståelse for manualerne, de tekniske dokumenter og sikkerhedsdokumenterne.
▶Enhver, som ikke er hensigtsmæssigt uddannet og kompetent, må ikke få lov til at bruge apparatet.
Denne manuel, de tekniske dokumenter og sikkerhedsdokumenter, som muligvis er vedlagt, skal læse og opbevares i løbet af hele apparatets levetid:
⚠️ GIV AGT: Dette apparat er konstrueret til indendørs brug.
⚠️ GIV AGT: Enheden skal sluttes til et elektrisk anlæg, som overholder de lokale sikkerhedsstandarder med hensyn til elektricitet.
⚠️ GIV AGT: Enheden skal placeres i overensstemmelse med dimensionerne og den påkrævede plads, inklusive de mindst tilladte afstande fra de nærliggende bygninger.
⚠️ GIV AGT: Dette apparat skal altid være slut tet til en jordet forbindelse. Vi frasiger os et hvert ansvar for enhver risiko eller skade, som opstår, fordi denne foranstaltning ikke er implementeret.
⚠️ GIV AGT: Spidse instrumenter (skruetrækkere, nåle eller lignende) må ikke indføres i gitrene eller i enhver anden åbning i panelerne, specielt når enheden åbnes for at fjerne filteret.
⚠️ GIV AGT: AI vedligeholdelse og rengøring på enheden skal foregå med afbrudt strømforsyning. Man må aldrig afmontere forreste gitter eller åbne nogen del af enheden, før stikket er trukket ud af stikkontakten.
⚠️ GIV AGT: Enheden må ikke rengøres med vand. Brug en fugtig klude til at rengøre enheden. Man må aldrig sprøjte vand på enheden og dens elektriske komponenter.
Apparatet skal altid holdes lodret for at forebygge utilsigtet udsivning af kondens (vand) fra den relevante beholder. Det er strengt forbudt at flytte apparatet, när det er sluttet til strømforsyningen,
da de medfølgende vibrationer og bevægelser muligvis kan forårsage udsivning af kondens fra den relevante beholder med fare for de elektriske komponenter.
Enheden må kun flyttes efter kondensbeholderen er blevet tømt, og under alle omstændigheder skal man ALTID trække stikkontakten ud, før apparatet flyttes. Hvis det ved et uheld spildes vand på apparatet, skal enheden straks slukkes og dets strømforsyning afbrydes, og kan ikke tændes før der er gået otte timer.
⚠️ GIV AGT: Apparatet indeholder kølemidlet R1234yf: denne gas er antændelig. Påfyldningsmængden angives i datatabellen i denne instruktionsvejledning.
Vær forsigtig, kølemidlet er uden lugt.
Anvend ikke metoder til fremskyndelse af af-rimningsprocessen eller til rengøring, der ikke er anbefalet af producenten.
Apparatet skal anbringes i et rum, der ikke har antændelseskilder, der er tændt konstant (f.eks. åben ild i et tændt gasapparat eller et tændt elektrisk varmeapparat).
Man må ikke bore hul i eller brænde apparatet.
▶▶1.3. PERSONLIGE VÄRNEMIDLER
Brug de nedenstående personlige værnemidler til brug og vedligeholdelse af enheden:
⚠ BEKLÆDNING: Personale der udfører vedligeholdelse og arbejder på enheden skal bruge sikkerhedsfodtøj med skridsikker sål i omgivelser med glatte gulve.
⚠ HANDSKER: Man skal bruge hensigtsmæssige handsker under rengøring og vedligeholdelse. I tilfælde af kølemiddel er det påbudt at bruge hensigtsmæssige handsker for at forebygge risikoen for frostskade.
⚠ MASKE OG BRILLER: Man skal bruge masker til beskyttelse af luftvejene og briller til beskyttelse af øjnene under rengøring og vedligeholdelse.
▶▶1.4. GENERELLE SIKKERHEDSREG-LER
Enheden omfatter nedenstående sikkerhedsskilte, som skal overholdes:
Læs brugervejledningen.
Læs den tekniske vejledning.
Fare for elektrisk stød.
Fare antændeligt materiale.
⚠️ GIV AGT: Det er strengt forbudt at fjerne enhedens sikkerhedsskilte.
▶▶▶2. GENEREL BESKRIVELSE AF ENHEDEN
(FIG. 1)
(FIG. 2)
Dette apparat gør det muligt at kontrolle temperaturen og den relative luftfugtighed. Følgende funktioner er disponible: afkøling, affugtning og ventilation.
For en korrekt kontrol af klimaet i rummet er det nødvendigt at tilpasse apparatet og vælge den korrekte og ønskede driftstilstand på betjeningspanelet samtidig med, at de nedre gitre (for og bag) suger den omgivende luft, mens de øverste gitre frigiver luft ud i rummet [det øverste / forreste gitter (D FIG. 2) udsender kold luft, mens det øvre gitter (C FIG. 2) udsender varm luft].
For funktionerne henvises til kapitlet "KONTROL-PANEL".
▶▶2.1. K∅LEKREDSL∅B
Kølemidlet, som bruges i disse enheder, er R1234yf. Kølekredsløbet er fremstillet i overensstemmelse med de gældende love.
Fare antændeligt materiale.
Denne enhed er hermetisk forseglet og indeholder fluorholdig gas R1234yf GWP (R1234yf) = 4.
▶▶▶3. FORUDGÅENDE PROCEDURER
da
▶▶3.1. FJERNELSE AF EMBALLAGE OG SAMLING
(FIG. 3)
Fjern emballagen, og vær opmærksom på ikke at beskadige enheden. Bortskaf emballagen (træ, plastik, pap) ved at sende dem til opsamlingscentrene eller specialiserede genbrugsvirksomheder (man skal overholde de gældende lokale love).
⚠️ GIV AGT: Saml apparatet med det passende luftudtag (1- eller 2-vejs-udtag afhængig af model), håndtag, hjul, rul kabel og alle tilhørende monteringsdele sammen inden idriftsættelse.
BEMÆRK: For at opnå en korrekt drift er det nødvendigt at installere luftudtaget, så det svarer til det ønskede behov (alt efter model).
▶▶3.2. INSPEKTION
Alle enhederne er samlet og udstyres med kabler på fabrikken (med undtagelse af enkelte komponenter). Når enheden modtages, skal den straks efterses grundigt, og man skal kontrollere, at den ikke har været udsat for skade under transporten, og at der ikke mangler dele.
Før brug skal man især kontrollere, at der ikke findes buler på de eksterne metalpaneler, heriblandt dem til beholderens rum. Man skal desuden kontrollere, at kablet, stikket og de relative isoleringer er intakte. I modsat tilfælde ER DET FORBUDT at tilslutte og starte enheden, som skal sendes til et autoriseret servicecenter.
▶▶3.3. DRIFTSPRINCIPPER
⚠️ GIV AGT: Vi anbefaler at betjene enheden inden for de grænser, som angives på tabelen over tekniske data for at sikre, at apparatet fungerer korrekt.
▶▶3.4. PLACERING
Placer apparatet, så en hensigtsmæssig luftstrøm kan garanteres.
⚠️ GIV AGT: Sørg for, at apparatet er placeret på en måde, der undgår kontakt med vand.
▶▶3.5. SERVICEOMRÅDE
Den varme luft, som udsendes af ventilatoren, må ikke støde på forhindringer. Undgå fænomener med recirkulation af luft, der udsendes og ind-suges af apparatet for at forebygge reduktion af enhedens ydeevne eller endda afbrydelse af den normale drift.
⚠️ GIV AGT: Apparatet må ikke placeres i trange omgivelser, som ikke tillader en hensigtsmæssig spredning i rummet af luften fra ind- og udtag.
⚠️ GIV AGT: Man må ikke læne eller hænge genstande på frontpanelet. Det kan forårsage skader på enheden.
▶3.6. GENERELLE OPLYSNINGER
⚠️ GIV AGT: Før al vedligeholdelse på den elektriske del, skal stikket trækkes ud af stikkontakten.
⚠️ GIV AGT: Kontrollér, at forsyningsspændingen svarer til enhedens driftsdata (spænding og frekvens), som angives på typeskiltet til affugteren. Apparatet er udstyret med en forsyningskabel til den korrekte drift.
GIV AGT: Jordforbindelsen er obligatorisk.
▶▶▶4. START
▶▶4.1. FORUDGÅENDE KONTROLLER
GIV AGT: Kontrollér, at forsyningskablet er tilsluttet korrekt.
⚠️ GIV AGT: Før idriftsætningen skal man kontrollere, at alle afdækningspanelerne sidder korrekt, og er fastgjort med fæsteskruer.
▶4.2. KONTROLPANEL
(FIG. 4)
Enheden er udstyret med et oplyst kontrolpanel, der viser apparatets driftsstatus.
Nedenfor findes en kort beskrivelse:
KONTROLPANEL:
▶[--] (VIST PÅ DISPLAY): På displayet vises [--], när enheden er sluttet til strømforsyningen.
LED:
▶ FAN SPEED LED: Disse lysdioder angiver den indstillede ventilatorhastighed (LOW > Lav hastighed / HIGH > Høj hastighed).
▶ ALARM LED: Denne lysdiode er tændt, när enheden har udløst alarm. Displayet vises fejlmeddelelsen.
▶MODUS LED: Disse lysdioder viser den valgte driftstilstand:
-LED COOL: Denne lysdiode viser, at apparatet fungerer i modus "AFK∅LING".
Denne lysdiode blinker under afrimningen, eller när temperaturens set point er nået.
-LED DRYER: Denne lysdiode viser, at apparatet fungerer i modus "AFFUGTNING".
Denne lysdiode blinker under affugtningen, eller när fugtighedens set point er nået.
-LED FAN: Denne lysdiode viser, at apparatet fungerer i modus "VENTILATION".
TRYKKNAPPER:
▶ON/OFF: Man skal blot trykke på knappen "ON/OFF" for at tænde appratet.
Tryk igen på knappen "ON/OFF" for at slukke apparatet (med slukket apparat, viser displayet [--]).
BEMÆRK: Når apparatet slukkes og straks tændes igen, starter kompressoren ikke med det samme. Efter et par minutter genstarter apparatet automatisk.
▶FAN SPEED: Tryk på knappen "FAN SPEED" for at vælge den ønskede ventilatorhastighed (LOW > Lav hastighed / HIGH > Høj hastighed).
▶ SET “▼” / “▲” (SET POINT): Ved at aktivere tasterne SET “▼” / “▲” er det muligt at indstille det ønskede set point. Displayet begynder at blinke, og viser det nye set point som reference. Efter få sekunder holder displayet op med at blinke, og det nye set point er blevet registreret af elektronikken.
Det er muligt at betjene enheden uafhængigt af den temperatur eller fugtighed, der er i miljøet. Man skal bare trykke på "▼" -knappen, indtil meddelelsen "CONT" vises på displayet. Enheden fungerer kontinuerligt.
▶MODE: Tryk på tasten "MODE" for at vælge den ønskede driftstilstand:
- ●FUNKTION AFK∅LING (FIG. 5) [FUNKTION COOL]: Vælg funktionen afkøling "COOL" på kontrolpanelet.
- FUNKTION AFK∅LING MED KANALISE-RINGSMETODE (FIG. 6-7) [FUNKTION COOL]:
I^ - Sørg for, at der kanaliseres varm luft fra det øvre gitter (C FIG. 2) ud i rummet.
○II° - Vælg funktionen afkøling "COOL" på kontrolpanelet.
- ●FUNKTION AFFUGTNING (FIG. 8) [●●FUNKTION DRYER]: Vælg funktionen affugtning "DRYER" på kontrolpanelet.
Man kan slutte et drænrør til apparatet. Fjern beholderen, og tilkobl et fast kabel til kondensafløbsrøret (tilkobling til 34 " han).
▶▶4.4. TILSLUTNING AF R∅R TIL LUFTKANALISERING
Til apparatet kan der tilsluttes rør til luftkanalisering. Det anbefales kun at bruge passende rør, og undgå at rørledningerne bøjer eller smaller ind i sektionerne.
(Kun gyldig til funktionen afkøling) (FIG. 10)
BEMÆRK: Brug kun originale reservedele.
Alt efter modellen er det muligt at tilslutte et fjernstyret termostat til apparatet for, også på afstand, at nå den ønskede rumtemperatur (kun kompatibel med funktionen afkøling).
Den eneste vedligeholdelse, som brugeren er ansvarlig for, er rengøringen af luftfilteret, der skal udføres mindst én gang om måneden.
Rengøringens hyppighed skal øges afhængigt af støvmængden i apparatets driftsomgivelser.
Filteret befinder sig på bagsiden af apparatet.
Fjern filteret forsigtigt (FIG. 9), og forstsæt med at fjerne støvet vha. luftstrøm med lavt tryk.
GIV AGT: AFMONTÉR FILTERET FRA APPARATET FOR AT UDF∅RE RENG∅RINGEN. DET ER FORBUDT AT RENG∅RE MED INSTALLERET FILTER.
▶5.2. RESERVEDELE
Hvis det viser sig nødvendigt at udskifte en eller flere dele i løber af specialoperatørernes vedligeholdelse, må det udelukkende foregå ved at bruge originale reservedele.
Hvis det viser sig nødvendigt at anmode din forhandler om "liste over reservedele", skal du specificere enhedens model og serienummer.
▶5.3. ADSKILLELSE AF ENHEDEN
Enheden er blevet udtænkt og konstrueret til at sikre en løbende drift. Holdbarheden af nogle komponenter, som f.eks. ventilatoren og kompressoren, afhænger af deres vedligeholdelse.
⚠️ GIV AGT: Enheden indeholder stoffer og komponenter, som er farlige for miljøet (elektroniske komponenter, kølegasser og olier). Hvis enheden adskilles efter endt levetid, skal det udføres af specialiserede køleteknikere.
Enheden skal afleveres hos centre, som specialiserer sig i indsamling og bortskaffelse af apparatet indeholdende farlige stoffer. Kølevæsken og smøreolien i kredsløbet skal genvindes i henhold til dit lands gældende love.
▶▶▶6. ALARMLISTE
| ALARM MULIG ÅRSAG MULIG L∅SNING | ||
| FULL + “FULL“ Beholder fuld eller ikketilstede | Alarmen nulstilles automatisk ved at tømme eller indsætte beholderen | |
| ALARM + “Lo t“ Omgivelsestemperatur forlav | Omgivelsernes temperaturforhold ikke egnede til funktionen | |
| ALARM + “Prob“ Fejlfunktion i fugtsenso-ren. Enheden fungerer dog fortsat | Kontakt det autoriserede servicecenter | |
| ALARM + “Pro2“ Fejlfunktion i omgivelser-nes temperatursonde | Kontakt det autoriserede servicecenter | |
| ALARM + “dEFr“ ALARM + “Lotd“ | Fejlfunktion i afrimnings-termostaten | Kontakt det autoriserede servicecenter |
| ALARM + “HiPS“ Alarm højtryk i kølekreds-løbet | Rengør begge luftfiltre.Kobl enheden fra strømtilførslen.Åbn el-panelet, og nulstil højtrykskontak-ten.Hvis alarmen fortsætter, kontaktes det autoriserede servicecenter | |
| ALARM + “LoPS“ Alarm lavtryk i kølekreds-løbet | Rengør begge luftfiltre.Kobl enheden fra strømtilførslen, og kobl den til igen.Hvis alarmen fortsætter, kontaktes det autoriserede servicecenter | |
| SPIS TREŚCI SPIS TREŚCI | |
| 1... WSTĘP | |
| 2... OGÓLNY OPIS URZĄDZENIA | |
| 3... CZYNNOŚCI WSTĘPNE | |
| 4... URUCHAMIANIE | |
| 5... KONSERWACJA | |
| 6... LISTA ALARMÓW |
▶▶▶1. WSTEP
▶▶1.1.WSTEP
-Dette produkt er designet og fremstillet med materialer og dele af høj kvalitet, der kan genanvendes.
-Når et produkt er mærket med symbolet, der viser en affaldsspand på hjul med et kryds over, betyder det, at produktet er beskyttet af EF-Direktiv 2012/19/UE.
-Der henstilles til, at man informerer sig angående det lokale affaldssorteringssystem for elektriske og elektroniske produkter.
-De gældende lokale regler skal overholdes, og de gamle produkter må ikke bortskaffes sammen med husholdningsaffaldet. Ved at bortskaffe dette produkt korrekt, medvirker De til at forhindre eventuelle negative påvirkninger af miljøet og folkesundheden.
