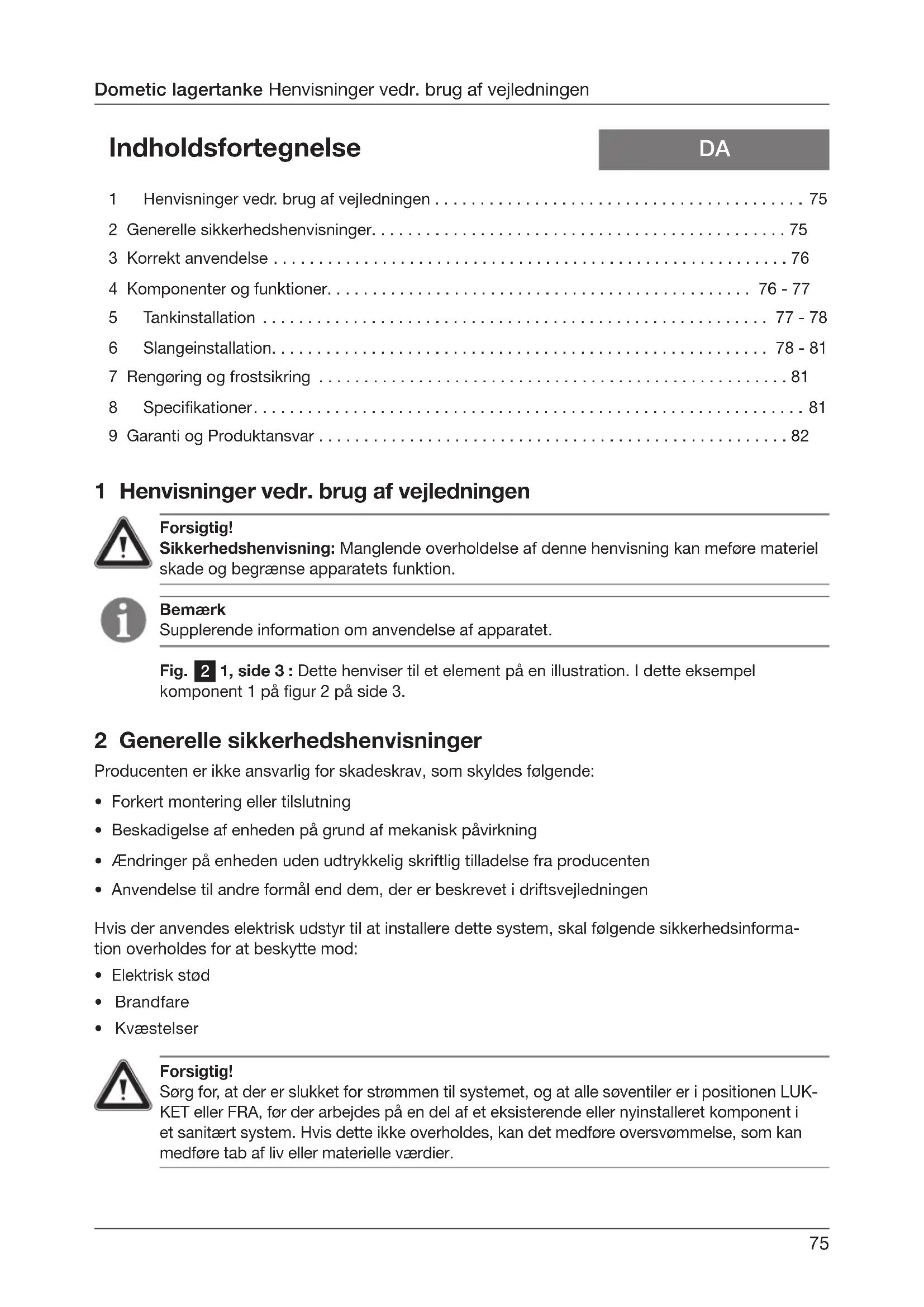

1 Henvisninger vedr. brug af vejledningen 75
2 Generelle sikkerhedshenvisninger. 75
3 Korrekt anvendelse 76
4 Komponenter og Funktioner. 76-77
5Tankinstallation 77-78
6 Slangeinstallation. 78-81
7 Rengoring og frostsikring 81
8 Specificationer. 81
9 Garanti og Produktansvar 82

1 Henvisninger vedr. brug af vegledningen

Forsigtig!

Sikkerhedshenvisning: Manglende overholdelse af/DDne henvisning kan mefore materiel skade og begrense apparatets Funktion.

Bemerk

Supplerende information om anvendelse af apparatet.

Fig. 2 1, side 3: Dette henviser til et element på en illustration. I dette eksempel component 1 på figur 2 på side 3.

2 Generelle sikkerhedshenvisninger

Producenten er/DDke ansvarlig for skadeskrav, som skyldes foflgende:

• Forkert montering ellter tilslutning
• Beskadigelse af enheden på grund af mekanisk pavirkning
• AEndringer på enheden uten udtrykkelig skriftlig tilladelse fra producenten
• Anvendelse til andre formal end dem, der er beskrevet i driftsvejledningen

Hvis der anwendes elektrisk udstyr til at installere dette system, skal følgende sikkerhedsinformation overholds for at beskytte mod:

• Elektrisk stød
• Brandfare
  Kvaestelser

Forsigtig!

Sorg for, at der er slukket for strommen til systemet, og at alle soventiler er i positionen LUKKET aller FRA, for der arbejdes pa en del af et eksisterende ellr nyinstalleret komponent i et sanitaert system. Hvis dette不信 overholds, kan det medfere oversvommelse, som kan medfore tab af liv ellr materielle vardier.

3 Korrekt anvendelse

Domatic lagertanksystemer leverer udstyr af høj kvalitet og med lang levetid til at opbevare spildevand fra toileter på en bad, udleder effektivt spildevandet på godkendte bortskaffelsefasfaciliteter aller i havomrader utden restriktioner og forbindrere spildevand i at forurene sensititv vand som f.eks. i lystbadehavne, i nærheden af badestrande eller over skaldyrsbanker.

Domatic lagertanke kan ogsa anvendes til gråt vand (vand fra brusebade, bassiner, vaskemaskiner, etc.), forudsat at gråt vand er den eneste type vand, derkommen ind i tanken.

Bemaerk

Hvert armatur, som leder grat vand ind i en lagertank, skal have en vandlas for at forbindre lugt i at trange ind i beboelssesområdet.

Forsigtig!

Bädföreren skal kende de lokale forskritter for udledning af spildevand.

Lækagesikkert design. Dometic lagertankarmaturer tilsluttes på toppen af tanken. Dermen udelukkes muligheden for lækage på grund af fejl ved tilslutninger under niveauet for tankindholdet.

Luftfri Funktion i lang tid. Tankene er lavet af lineert LD-polyethylen, det bedste materiale til lagertankkonstruktion på grund af dets modstandsdygtighed over for korrosion og lugtgennemtraengning. Dets levetid er laengere end levetiden for et typisk skrog.

Implosionsbeskyttelse. Kombination af heavy-duty-tank og vakuumsikkerhedsventil til at forebygge mulig beskadigelse fra pumper pa doksiden, som kan arbejde med kraftigt vakuum.

4 Komponenter og Funktioner

Komponenter på fig. 2, side 3

Beskrivelse

1 Slangetilslutning med indiv. diameter 38 mm (1,5 in.) til daekarmatur eller soventil
2 Slangetilslutning med indiv. diameter 38 mm (1,5 in.) til daekarmatur ellr soventil
3 Inspektionsabng eller -sted til niveauprovedeksel (option)
4 Udluftningsslangetilslutning med indiv. diameter 16 mm (0,625 in.)
5 Vakuumsikkerhedsventil
6 Indlobsslangetilslutning med indiv. diameter 38 mm (1,5 in.) fra toilettet
7 Integrerede monteringsfddder (4 steder)

Bemaerk

Kun et udlobsarmatur (1 erer 2) kan om nodvendigt ombygges til et indlobsarmatur. Et udlob skal forblive pa det oprindelige sted pa tanken. Indlobsarmaturet pa den modsatte side af tanken (6) bor ikke ombygges til et udlobsarmatur.

4.1 Kendetegn

• Praeinstalleret indlob og to udlob til tilslutning pa doksiden og til soventiltilstlutninger
• Indlobs- og udlobsarmaturer drejer af hensyn til slangetilslutning fra praktisk talt alle retninger (fig. 3 D, side 3)
• Udledningsrør har et specielt ikke tilstopende design
  Vakuumsikkerhedsventilen beskytter tanken mod sammenklapning på grund af overtryk

• Ekstra armaturer gør det muligt at ombygge tanken til forskellige indløbs- og udløbskonfigurationer

• Et indləb, to udəb (fig. 3 A, side 3)

• Et indləb, et udlob pa samme side af tanken (fig. 3 B, side 3)

• Et indləb, et udlob pa forskeillige sider af tanken (fig. 3 C, side 3)

Opfylder kravene i ISO 8099

5 Tankinstallation

5.1 Vaelg en placering for lagertanken

En lagertank skal placeres sá lavt som muligt i skroget. De feste tilslutningssslanger og -rør skal falde mod tanken for at sikre tømning med tyngdekraften og forbindre, at der trænger lugt ud af slangerne. Slangen, der er tilsluttet til en udledningspumpe, bør tomme væk fra tanken.

Forsigtig!

Lagertanken瑕iks udsættes for temperaturer over 45^ (120°F). Placér ilke tanken i nærheden af varmekilder som f.eks. motormanifolder, vandvarmere, generatorer, etc.

Beregn 16 cm (ca. 6 inches) over tanken ud over tankens dimensioner (fig. 1, side 2) for nemt at udføre rortilslutninger.

SERVICEADGANG - fordi Domatic lagertanke kan kræve minimal service under normal drift, skal tanken installereres, sö der er nem adgang til inspectionsåbningen.

5.2 Forberedelse af en monteringsoverflade

Bestem en korrekt placeret overflade, som kan böre hele tankens område. Anvend mindst 13 mm tykt vandfast krydsfiner, hvis det er nødvendigt at lave en monteringsoverflade. Inkludér blokerende kanter på monteringssoverfladen, hvis der installeres med fastholdelsesremme (fig. 4 B, side 4).

5.3 Installation af tank på monteringsoverflade

Installation af integrerede monteringsfddder (fig. 4 A, side 4)

Anvend fastgorelser med mindst 6 mm dia. (#12) med spændeskiver med maks. 19 mm dia. (0,75 in.) i placeringerne af de fire monteringsfodder på bunden af tanken til at fastgore tanken til overfladen.

Installation af fastgorelsesremme (fig. 4 B, side 4)

Fastgör fastgorelsesremmene med en maks. bredde på 31 mm (1,25 in.) over toppen af tanken og på monteringsoverfladen på begge sider af tanken, og placér dem i kanalerne på tanken.

Forsigtig!

Installer ikke tanken på fremsrspring, som f.eks. fastgorelsesender, som kan punktere tanken. Lagertankenmökke blokere, at bundvandet kan lobe uhindret.
