BRUGSANVISNING DBE 182 Eibenstock

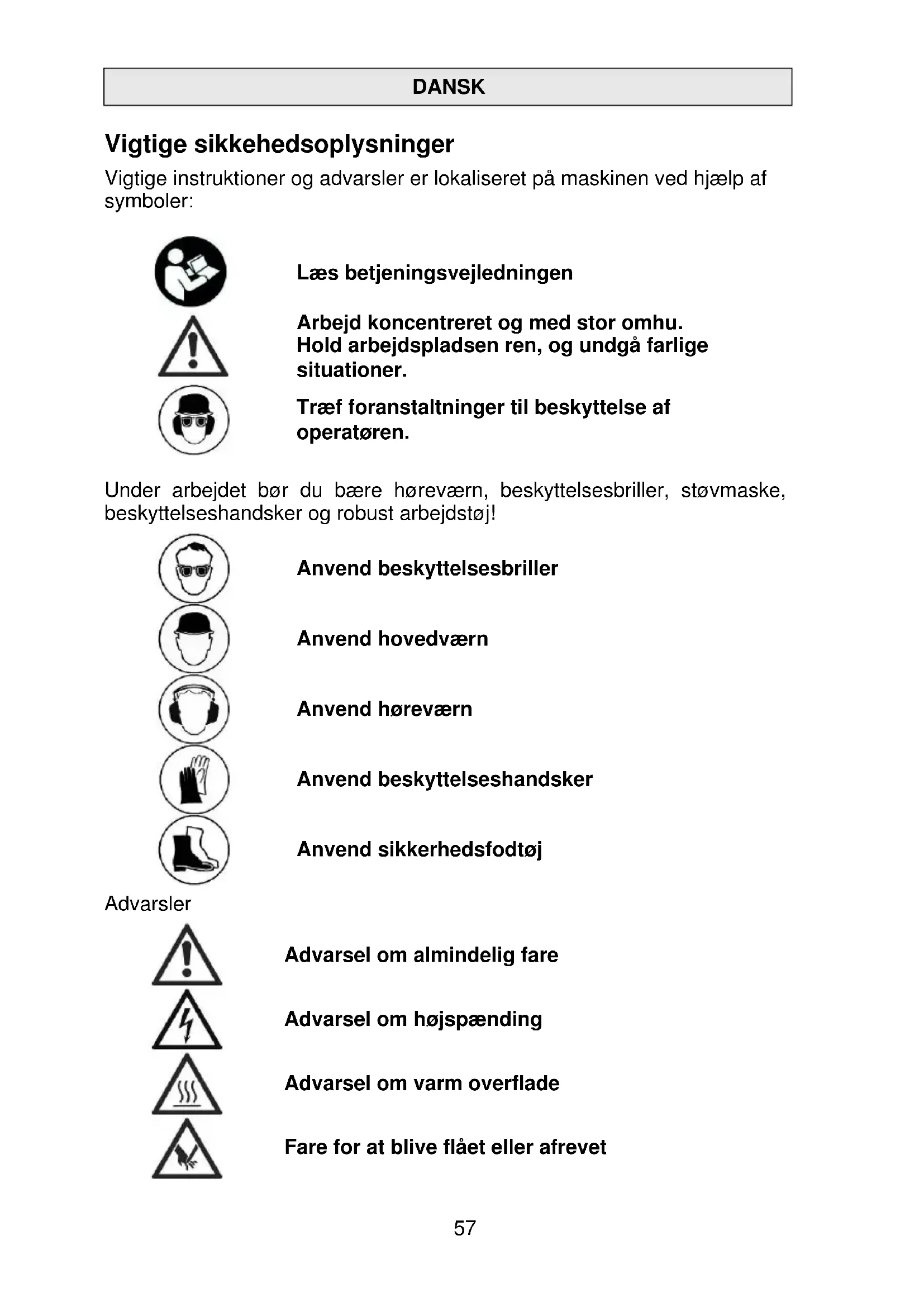

DANSK Vigtige sikkehedsoplysninger Vigtige instruktioner og advarsler er lokaliseret på maskinen ved hjælp af symboler:

Læs betjeningsvejledningen Arbejd koncentreret og med stor omhu. Hold arbejdspladsen ren, og undgå farlige situationer.

Træf foranstaltninger til beskyttelse af operatøren. Under arbejdet bør du bære høreværn, beskyttelsesbriller, støvmaske, beskyttelseshandsker og robust arbejdstøj!

Anvend sikkerhedsfodtøj Advarsler

Advarsel om højspænding

Fare for at blive flået eller afrevet58 Tekniske data Diamantkerneboremaskine EBM 182/3 Spænding

Tilgængeligt tilbehør: Artikel

Forlænger for diamantkernebor

Indhold i leveringskarton Diamantkerneboremaskine EBM 182/3 med kugleventil og GARDENA- tilslutning, PRCD-afbryder, betjeningsvejledning, samt en gaffelnøgle SW 32 og SW 41.59 Beregnet anvendelsesområde Diamantkerneboremaskine EBM 182/3 er beregnet til professionel brug og må kun betjenes af uddannet personale. Maskinen er konstrueret til våd-boring i beton, sten og murværk, med der til passende kernebor. Må kun anvendes i der til passende borestativ. Sikkerheds instruktioner

Sikkert arbejde med maskinen er kun muligt, hvis du læser disse brugsanvisninger fuldstændig og nøje følger anvisningerne heri. Hertil kommer, at de generelle sikkerheds anvisninger i den vedlagte brochure skal iagttages. Deltag evt. i et praktisk kursus før første brug. Hvis strømkablet bliver beskadiget eller afskåret under arbejdet, skal du ikke røre ved det, men øjeblikkeligt trække stikket ud af kontakten. Brug aldrig maskinen med beskadiget strømkabel. Ved boring i loft eller væg skal du sikre dig, at du ikke skærer igennem elektrisk hovedbrandledninger, gas eller vandrør. Brug metaldetektor hvis nødvendigt.

Før du begynder at arbejde, rådfør dig med de ansvarlige ingeniører, for at fastsætte placeringen af hullet.

Ved boring gennem lofter, skal du sikre gulvet nedenfor, borkernen måske kan falde ud. Vær opmærksom, at værktøjet ikke må udsættes for direkte regn. Brug ikke værktøjet i omgivelser med fare for eksplosion. Brug ikke værktøjet på en stige. Bor ikke i asbestholdige materialer. Bær aldrig værktøjet i sit kabel og tjek altid værktøj, kabel og stik før brug. Defekter må kun repareres af fagfolk. Indsæt kun stikket i stikkontakten, når værktøjet er afbrudt. Modifikationer af værktøjet er forbudt. Maskinen må kun køre under tilsyn. Træk stikket ud og sluk maskinen, hvis den ikke er under opsyn, fx i tilfælde af opsætning og nedtagning af maskinen, sæt kun stikket i stikkontakten når maskinen er slukket. Sluk maskinen, hvis den pludselig stopper, uanset grund. På denne måde kan du undgå, at den starter pludseligt hvis den ikke er under opsyn. Brug ikke maskinen, hvis en del af motorhuset er beskadiget, eller i tilfælde af skader på kontakten, kabel eller stikket. El-værktøjet skal inspiceres visuelt af en specialist med regelmæssige mellemrum. Før altid kablet bagud, væk fra maskinen60 Når du bruger boret, skal kølevandet holdes ude af motor og de elektriske dele. Boringer over hovedhøjde må kun foregå med passende sikkerhedsforanstaltninger (vandopsamling). Ved en afbrydelse af dit arbejde, tænd først maskinen, efter at have kontrolleret, om boret kan dreje frit. Maskinen må kun anvendes med borestanderen. Roterende dele må ikke berøres. Personer under 16 år må ikke betjene maskinen. Under brug, skal brugeren og andre personer stående i nærheden bære høreværn, beskyttelsesbriller, sikkerhedshjelm, beskyttelseshandsker og sikkerhedsfodtøj. Arbejd altid koncentreret og omhyggeligt. Brug ikke maskinen, når du er ukoncentreret. For yderligere sikkerhedsforskrifter henvises til vedlagte folder! Montering af kerneboremaskinen

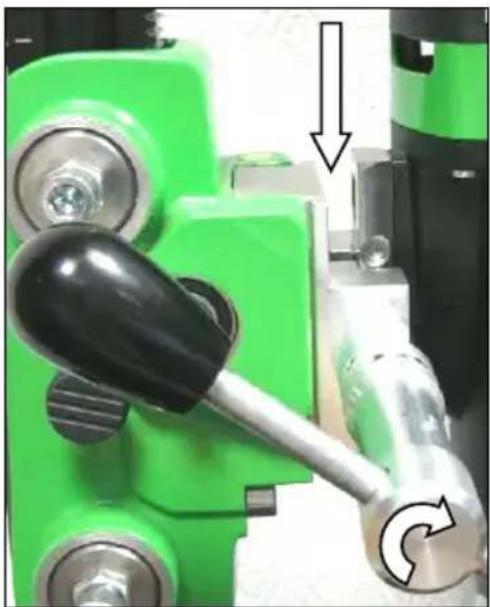

EBM 182/3 er udstyret med et særligt beslag for direkte montering på borestander BST 182 V/S. Kør maskinholderen på borestativet helt til tops. Åben låsestiften ved brug af drejehåndtaget. Drej låsestiften så langt ud, at kernebore- maskinens v-blok, kan glide på plads. Lås derefter maskinen igen med låsestiften. Sørg her for, at låsestiften rammer hullet i v- blokken.

EBM 182/3 er lavet i beskyttelse klasse I. For at beskytte maskinen kun kan køre med en GFCI. Af denne grund, at maskinen er standard udstyret med en PRCD stik integreret i kablet som gør det muligt at tilslutte enheden direkte med en jordet stikkontakt.61

Det PRCD-beskyttende stik må ikke ligge i vand. PRCD-stikket må ikke anvendes til at tænde og slukke for maskinen. Før du begynder arbejdet, skal du kontrollere at stikket fungerer, ved at trykke på TEST knappen.

Kontroller først, korrespondancen af spænding og frekvens og sammenligne dem med oplysningerne på Mærkepladen. Spændings forskelle fra + 6 % til - 10 % er tilladt. Brug kun et 3-bens forlængerkabel med beskyttelse af dirigent og et tilstrækkelig tværsnit (min. 2,5 mm

). Et tværsnit, som er for lille kan føre til en overdreven kraft tab og overophedning af maskine og kabel. Anbefalet ledningstværsnit og kabellængder: Spænding

Maskinen er udstyret med langsom opstart, der sikrer at strømnettet ikke afbrydes, hvis ampereniveauet bliver for højt. Vådboring Hvis boret ikke køles tilstrækkeligt med vand, kan diamantsegmenterne varme op og dermed blive beskadiget og svækket. Af denne grund, sørg altid for, at vandtilførslen ikke er blokeret. For at forsyne maskinen med vand, skal du gøre følgende: Slut maskinen til vandforsyningssystem eller en vandtryksbeholder ved hjælp af en GARDENA kobling Sørg altid for at maskinen kun kører med rent vand, da pakningen bliver beskadiget ved tørboring. OBS! Det maksimale vand tryk må ikke overstige 3 bar. Sørg for, at diamantsegmenterne er godt afkølet. Hvis bore vandet er rent, er segmenterne godt afkølet. Boringer over hovedhøjde må kun foregå med vandopsamling.

Drej gear-omskifteren i retning mod hurtigere eller langsommere hastighed, indtil den klikker på plads. Kan gearet ikke skiftes, drej let på spindlen, til gearet falder i hak.

• Gear må kun skiftes ved stilstand!

Brug ikke værktøj ved gaerskift så som tang eller hammer! Kernebor Diamantkernebor med et 5/4“ indergevind og kernebor med ½" ydergevind kann monteres direkte på spindlen. Brug altid kernebor som matcher det materiale, der skal bores. Du kan forhindre, at maskinen bliver skadet, hvis du kun bruger kernebor som er afbalanceret og ikke deforme. Vær opmærksom, at diamant segmenterne har nok kant ud fra borepatronen. Bor skifte

OBS! Når du bruger eller skærper maskinen, kan den blive meget varm. Du kan brænde dine hænder eller blive skåret eller flået af segmenter. Tag altid stikket ud af stikkontakten før begyndelsen af enhver form for arbejde på maskinen. Brug altid beskyttelseshandsker, når du skifter boret. Bor spindlen er højre drejet. Til modhold på spindlen, brug altid en skruenøgle STR 32. Du må aldrig fjerne boret med hammerslag, da det kan beskadige maskinen. Med vandtæt fedt, som er sat på bor-gevindet mellem spindel og boret, og en kobberring mellem spindel og boret, vil det være lettere at skifte boret.63 Brug af boremaskinen For sikker brug af maskinen, skal du iagttage følgende instruktion: Sikkerhed på arbejdspladsen Sørg for at din arbejdsplads er fri for noget, der kan forstyrre dit arbejde. Vær opmærksom, at din arbejdsplads er godt oplyst. Sørg for, at du overholder betingelserne for forbindelsen med strømforsyning. Ved udlægning af kabler, sørg da for at de ikke kan beskadiges af værktøjet. Sørg for, at du altid kan overse arbejdspladsen på en tilstrækkelig måde, og at du altid kan nå alle nødvendige kontrol elementer og sikkerhedsanordninger For at undgå ulykker, hold andre personer væk fra din arbejdsplads. Nødvendig plads til drift og vedligeholdelse Hvis muligt, sørg for at du har nok ledig plads til drift og vedligeholdelse omkring maskinen (ca. 2 meter). På denne måde kan du arbejde sikkert og i tilfælde af drifts problemer kan du gribe ind øjeblikkeligt Forberedelse Når du borer i blokke, så sørg for, at blokkene er godt forankret og faste. Før boring i støttende dele, skal du sørge for, at du ikke se bort fra statistikerne. Overhold vejledningen fra de eksperter, der er ansvarlige for konstruktionen. Sørg for, at du ikke skader nogen gasledninger, vandledninger eller elektriske kabler under boring. Vær opmærksom, at du ikke rører nogen metalliske dele af maskinen, når du bore vægge og gulve, da elektriske kabler kunne ligge under vandet. Vær opmærksom på, at borekernen ikke skader nogen, eller skader noget, når den falder ud. Hold din arbejdsplads ryddet og ren. Hvis borekernen kan forårsage nogen skade, når den falder ud, så brug en passende anordning, der kan bremse den. Sørg for, at boret er godt centreret. Brug kun bor, der er egnede til det særlige materiale.64 Fastgørelse af borestander Kerneboremaskinen EBM 182/3 må kun benyttes monteret på et kerneborestativ. Da kerneborestativet er en tilkøbsmulighed, henviser vi her til et par vigtige fastgørelsesmuligheder. Sammenhold venligst dette med betjeningsvejledningen for kerneborestativet. Vakuumfastgørelse: Bemærk venligst, at der ved Vakuumfastgørelse er et tilstrækkeligt højt vakuum (min. – 0,8 bar). Sørg også for, at gummipakningen ikke er slidt. Vakuumfastgørelse må ikke benyttes på væg og loft! Vær opmærksom på, at niveauskruerne, er sådan indstillet, at de ikke rager ud på undersiden af foden på stativet, da dette kan have indflydelse på vacuum, og få stativet til at løsne sig fra underlaget. Fastgørelse med dyvler: Den oftest benyttede fastgørelsesmetode er med dyvler. Benyt venligst metaldyvler. Dyvel diameter skal være min. 12 mm. For korrekt fastgørelse af boreenheden, skal ankersættet benyttes (Art. Nr. 35720) Bor et hul på 15mm, 50mm dyb og fjern støv fra borehullet. Sæt en dyvel i hullet og udvid denne ved hjælp af slagstiften. Skru gevindstangen i dyvlen. Stil boreenheden på gevindstangen. Sæt en spændeskive på gevindstangen og spænd den godt fast ved hjælp af fastgørelsesbolten. Justér boreenheden ved hjælp af de fire skruer på stativfoden. Efterspænd evt. fastgørelsesbolten.

Boring Sæt PRCD-kontakten på ON Åbn for vandtilførslen. Tænd for motoren, uden at kerneboret berører overfladen. Sænk kerneboret, indtil det berører overfladen. For at opnå en nøjagtig centrering af kerneboret, bores den første centimeter ved svag fremdrift. Du kan derefter bore hurtigere. Ved for lav borehastighed begrænses ydeevnen. Ved for høj borehastighed vil diamant segmenterne hurtigere blive sløve. Hvis du under borearbejdet konstaterer, at fremdriften reduceres kraftigt, og du skal bruge mere kraft for at komme frem, og at vandet der kommer ud af hullet er klart og med nogle metalstumper, er du stødt på armeringsjern. Reducer trykket på kerneboret let, for problemfrit at komme igennem armeringsjernet. Du kan øge trykket igen, når du har skåret igennem armeringsjernet. Kernebor-forlængelse65 Hvis du skal bore dybere end den effektive længde af dit kernebor: Bor i første omgang, kun så langt som den effektive længde tillader. Afmonter kerneboret og fjern borekernen fra hullet, uden at flytte selve borestativet. Sænk kerneboret ned i borehullet.

Skru den ønskede forlængelse på mellem boret og motor. Glem ikke at montere kobberringene, da det gør det nemmere at løsne kerneboret senere. Overbelastningssikring For at beskytte brugeren, motoren og boret, er EBM 182/3 udstyret med en mekanisk og elektronisk overbelastningssikring.

Mekanisk: Hvis boret pludselig blokeres i hullet, vil en glidekobling frakoble spindlen fra motoren. Elektronisk: Som advarsel til operatøren imod overbelastning af kerneboremaskinen, på grund af for kraftig fremdrift, er der installeret en diode-lampe på motorhuset. Ved tomgang og under normal belastning er ingen udslag. Ved overbelastning lyser diode-lampen rødt. I dette tilfælde skal maskinen aflastes. Skulle den røde indikator blive ignoreret, vil maskinen selv slå fra. Efter standsning af maskinen, og aflastning af fremdriften kan man fortsætte med at arbejde normalt. Termisk: Motoren er udstyret med et termo-element, der ved vedvarende overbelastning beskytter mod ødelæggelse. Også her bliver operatøren advaret imod overbelastning af en indikator. Kort før overophedning blinker indikatoren rød. Ved manglende reaktion slår maskinen selv fra, og kan først sættes i drift igen efter afkøling. Overbelastnings-indikatoren blinker, indtil motoren er kølet tilstrækkeligt ned til at kunne sættes i drift igen. Afkølningstiden afhænger af hvor varmt motorviklingerne er blevet og den omgivende temperatur.

Sikkerheds kobling Sikkerhedskoblingen skal absorbere stød og overdreven belastning. Det er en støtte og ikke en absolut beskyttelse. Derfor er du nødt til at bore omhyggeligt. For at holde den i god stand, bør koblingen kun glide i meget kort tid (maks. 2 sekunder) i hvert enkelt tilfælde. Efter overdreven brug af koblingen skal den fornys af et autoriseret serviceværksted. Defekt på Segmenterne Hvis en diamant segment, dele af armeringen eller lign. bryder op, under boring, og fastklemmer boret, stop da med at arbejde på denne boring og bor et hul, der har samme center og en diameter der er 15 - 20 mm større. Forsøg ikke at gøre hullet færdigt med et andet bor på samme størrelse.66 Efter boring Når du er færdig med at bore: Træk boret ud af hullet Sluk for maskinen på kontaken, ikke på PRCD stikket, men kontakten på maskinen. Sluk for vandforsyningen. Fjernelse af borekernen når det sidder I boret: Afmonter boret fra motoren. Sæt boret i lodret stilling. Bank forsigtigt på røret ved hjælp af en træhammer indtil borkernen glider ud. Kast aldrig boret mod en mur med magt eller grib om det fx med en skruenøgle. Ellers vil røret kunne gå ud af form og hverken borekerne kan udvindes eller boret kan genbruges. Fjernelse af kernen fra hullet: Bræk kernen af med en kile eller løftestang. Træk kernen ud med en passende tang eller bor et hul i kernen, skrue en bolt i, og træk kernen ud. Vedligeholdelse

Før vedligeholdelse eller reparation begyndes, skal du afbryde maskinen fra lysnettet! Reparationer må kun udføres af kvalificeret og erfarent personale. Efter hver reparation af maskinen skal den være inspiceret af en elektrisk specialist. På grund af sin udformning, har maskinen brug for et minimum af pleje og vedligeholdelse. Regelmæssigt følgende handlinger er nødt til at blive udført eller komponenterne skal inspiceres: Rens boreenheden når du er færdig med at bore. Smør gevindet ind i fedt. Ventilationsåbningerne skal altid være rene og åbne. Vær opmærksom at der ikke kommer vand ind i maskinen under renseprocessen Efter de første 150 timers drift er du nødt til at skifte olien i gearkassen. Udskiftningen af gearkasse olien medfører en betydelig længere levetid af gearkassen. Få kontakt, kabel og stik kontrolleres af en elektrisk specialist kvartalsvist. Miljøbeskyttelse

Råstofgenanvendelse i stedet for bortskaffelse af affald For at undgå skader under transport, skal maskinen leveres i robust transportemballage. Indpakningen samt værktøj og tilbehør er fremstillet af genbrugsmaterialer og kan bortskaffes i overensstemmelse hermed. Værktøjets plastkomponenter er mærket i overensstemmelse med deres67 materiale, hvilket gør det muligt at fjerne miljøvenlig og differentieret på grund af tilgængelige indsamlingssteder.

Elektrisk værktøj må ikke bortskaffes sammen med husholdningsaffald! Under overholdelse af EU-direktiv 2012/19/EF om affald af elektrisk og elektronisk udstyr og dets gennemførelse i overensstemmelse med national lovgivning, elektriske værktøjer, som har nået til afslutningen af deres levetid skal indsamles særskilt og sendes tilbage til en genbrugsstation. Støjniveau / Vibrationer Støjen fra dette elværktøj bliver målt efter DIN 45635, del 21. Støjniveauet kan på arbejdspladsen overstige 85dB (A), i dette tilfælde skal brugeren benytte en form for støjbeskyttelse.

Bær høreværn! De typiske hånd-arm vibrationer er under 2.5 m/s². De målte værdier er fastsat i henhold til EN 60745. Det erklærede vibrationsniveau repræsenterer de vigtigste anvendelser af værktøjet. Men hvis værktøjet bruges til forskellige formål, med forskelligt tilbehør eller dårligt vedligeholdt, kan vibrationsstørrelserne variere. Dette kan markant øge belastningen i løbet af den samlede arbejdsperiode. Et skøn over niveauet for udsættelse af vibrationer, bør også tage hensyn til de tidspunkter, hvor værktøjet er slukket, eller når det kører, men ikke faktisk gør jobbet. Dette kan i væsentlig grad reducere belastningen over den samlede arbejdsperiode. Yderligere sikkerhedsforanstaltninger for at beskytte operatøren fra virkningerne af vibrationer såsom: vedligeholde værktøj og tilbehør, holde hænderne varme, organisering af arbejdsmønstre. Selvafbrydende kul Maskinen er udstyret med selvafbrydende kul for beskyttelse af motoren. Er kullene nedslidt, slukkes maskinen automatisk. I dette tilfælde skal begge kul udskiftes samtidigt, og erstattes med originale kul, hos en autoriseret reparatør.

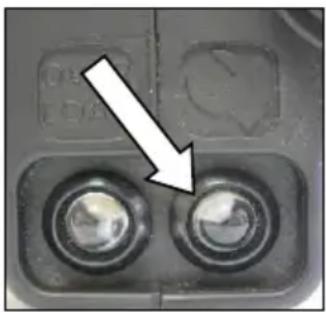

Derudover er der på motorhuset et display, der advarer om en forestående nedlukning af maskinen på grund af nedslidt kul. Efter at indikatoren har lyst op er det stadig muligt at arbejde omkring en dag. Straks derefter bør kullene udskiftes.68 I tilfælde af defekt

I tilfælde af defekt, sluk motoren og frakobl det fra strøm. Reparation af de elektriske dele må kun udføres af et autoriseret serviceværksted.

PRCD-kontakt slået fra Test med en anden maskine

Maskinen testes på værksted

Maskinen testes på værksted

PRCD-kontakt tilkobles (reset) Motor kører

borekrone drejer ikke Maskinen er ikke i gear, eller er hoppet ud af gear Gearet er defekt Gearet tilkobles

Maskinen testes på værksted

For høj vandtilførsel forhindrer kerneborets egen-slibning Kerneboret er slidt blank Kernebor undersøges for skader og ombyttes om nødvendigt Reguler vandtilførslen.

Kerneboret hvæsses på en slibesten, mens der tilføres vand Motor slår fra

Overbelastningssikringen er slået til Kullene er slidt ned -og slået motor fra

maskinen køres atter op i fart

Maskinen sendes på værksted for reparation Der trænger vand du

motorhuset Tætningsring er defekt

Maskinen sendes på værksted for reparation69 Garanti I henhold til vores generelle betingelser for levering til forretninger, er leverandøren nødt til at give kunden en garantiperiode på 12 måneder for mangler (skal dokumenteres ved faktura eller følgeseddel). Skader som følge af naturlig slitage, overbelastning eller forkert håndtering, er undtaget fra denne garanti. Skader som følge af materiale fejl eller produktions fejl skal elimineres gratis ved enten reparation eller udskiftning. Klager vil blive accepteret, hvis værktøjet er leveret i samlet stand til fabrikanten eller et autoriseret Eibenstock servicecenter. Overensstemmelseserklæring Vi erklærer som eneansvarlig, at det produkt, der er beskrevet under „Tekniske data“, opfylder alle bestemmelser i direktiverne 2011/65/EU, 2014/30/EU, 2006/42/EF med tilhørende ændringer samt følgende standarder: EN 61 029, EN 55 014, EN 61 000‚ EN 50581. Teknisk dossier (2006/42/EF) ved: Elektrowerkzeuge GmbH Eibenstock Auersbergstraße 10 D – 08309 Eibenstock
