| Produkttype | Vinkelsliber (kværn) |
| Mærke | Metabo |
| Model | WEPBA 17150 Quick RT |
| Optaget effekt | 1700 W |
| Afgivet effekt | Cirka 1050 W |
| Maks. slibeskivediameter | 150 mm |
| Tomgangshastighed | 11000 o/min |
| Justerbar hastighed | Ja (justeringshjul) |
| Spindelgevind | M14 |
| Spindellængde | 22 mm |
| Vægt | 2,4 kg |
| Strømforsyning | 230 V ~ 50 Hz |
| Beskyttelsesklasse | II (dobbelt isolering) |
| Hovedfunktioner | Slibning, pudsning, skæring, metalbørstning |
| Spindellåsesystem | M-Quick knap |
| Sikkerhed | S-automatic sikkerhedskobling |
| Beskyttelsesdæksel | Værktøjsfrit justerbart |
| Ekstra håndtag | Med vibrationsdæmpning |
| Vedligeholdelse | Rengør ventilationsåbningerne regelmæssigt |
| Kompatible tilbehør | Slibeskiver, børster, pudseplader, osv. |
| Garanti | I henhold til Metabos betingelser |
Ofte stillede spørgsmål - WEPBA 17150 Quick RT METABO
Brugerspørgsmål om WEPBA 17150 Quick RT METABO
0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.
Stil et nyt spørgsmål om dette apparat
Download vejledningen til din Kværn i PDF-format gratis! Find din vejledning WEPBA 17150 Quick RT - METABO og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. WEPBA 17150 Quick RT af mærket METABO.
BRUGSANVISNING WEPBA 17150 Quick RT METABO
Skruva fast stodhandtaget ordentligt pÅ
8.3 Arbetsanvisningar
c) Bruk ikke tilbehør som ikke er laget av produsenten eller spesielt anbefalt for denne maskinen. Det at du kan feste tilbehør på maskinen, garanterer ikke at tilbehørret er trygt Å brute.
d) Tillatt hastiget for innsatsverktoy ma minst vare like hoyt som hoyeste tillatte hastiget for maskinen. Tilbehør som dreier raskere enn tillatt, kan gä i stykker og kastes rundt omkring.
e) Ytre diameter og tykkelse pa innsatsverktoyet ma stemme med malene pa maskinen. Innsatsverktoy med gale mal kan ikke skjermes ell kontrllereres i tilstrekkelig grad.
f) Verktøy med gjengeinnsats m'a passer noyaktig til slipspindelen pa maskinen. Pa verktoy som festes med flenser, ma festeapningen passer noyaktig til flensformen. Innsatsverktoy som ikke passer noyaktig til festeanordningen, gár ujevnt rundt, vibrerer svært sterkt og kan fore til at du mister kontrollen over apparatet.
4.8 Flere sikkerhetsanvisninger:
ADVARSEL - Bruk alltid vernebriller.
Av sikkerhetsmessige arsaker ma du bare benyte dekselet som er beregnet pa det elle sleipelegemet. Se ogsa kapittel 11. Tilbehør!
Beskyttelsesdeksen til sliping
Ment til arbeid med slipskiver, lamellslipetallerkener og diamant-kappeskiver.
Se bilde D pa side 3.
Autobalancer-støtteflensen (3) er gibt festet på spindelen. Som på andre vinkelslipere eriske ndvendig med en avtagbar støtteflens.
Bareflatene pa autobalancer-stotteflanders (3), slipskive og Quick-strammemutter (1) are rene. Rengjores ved behov.
- Sett slipeskiven på autobalancer-stotteflensen (3).
Slipeskiven ma ligge jevnt på autobalancerstotteflanders.
WPB..., WEVB 1...
Se bilde B pà side 2.
- Sett stotteflanders (14) på spindelen. Den er satt på riktig;nár den ikke kan dreies på spindelen.
- Sett slipeskiven på stotteflandersen (14). Slipeskiven migge jevnt på stotteflandersen.
Y) Tykkere slipeskiver:
Skulderen på spennmutteren (15) peker nedover, sik at den kan plasseres sikkert på spindelen.
- Lås spindelen. Stram spennmutteren (15) med tapphullsnokkelen (16); vri med klokken.
Bruk kun originalt Metabo-tilbehør. Se side 5.
Handbeskyttelse monteres under stottehandtaket på sider.
F Posisjonsbøyle for stottehändtak
Typiske A-veide lydnivær:
LpA = Lydtrykkniva
LWA = Lydeffektniva
K_pA, K_WA = Usikkerhet
NORSKno
Under arbeid kan lydnivæt overskride 80 dB(A).
Bruk hørselsvern!

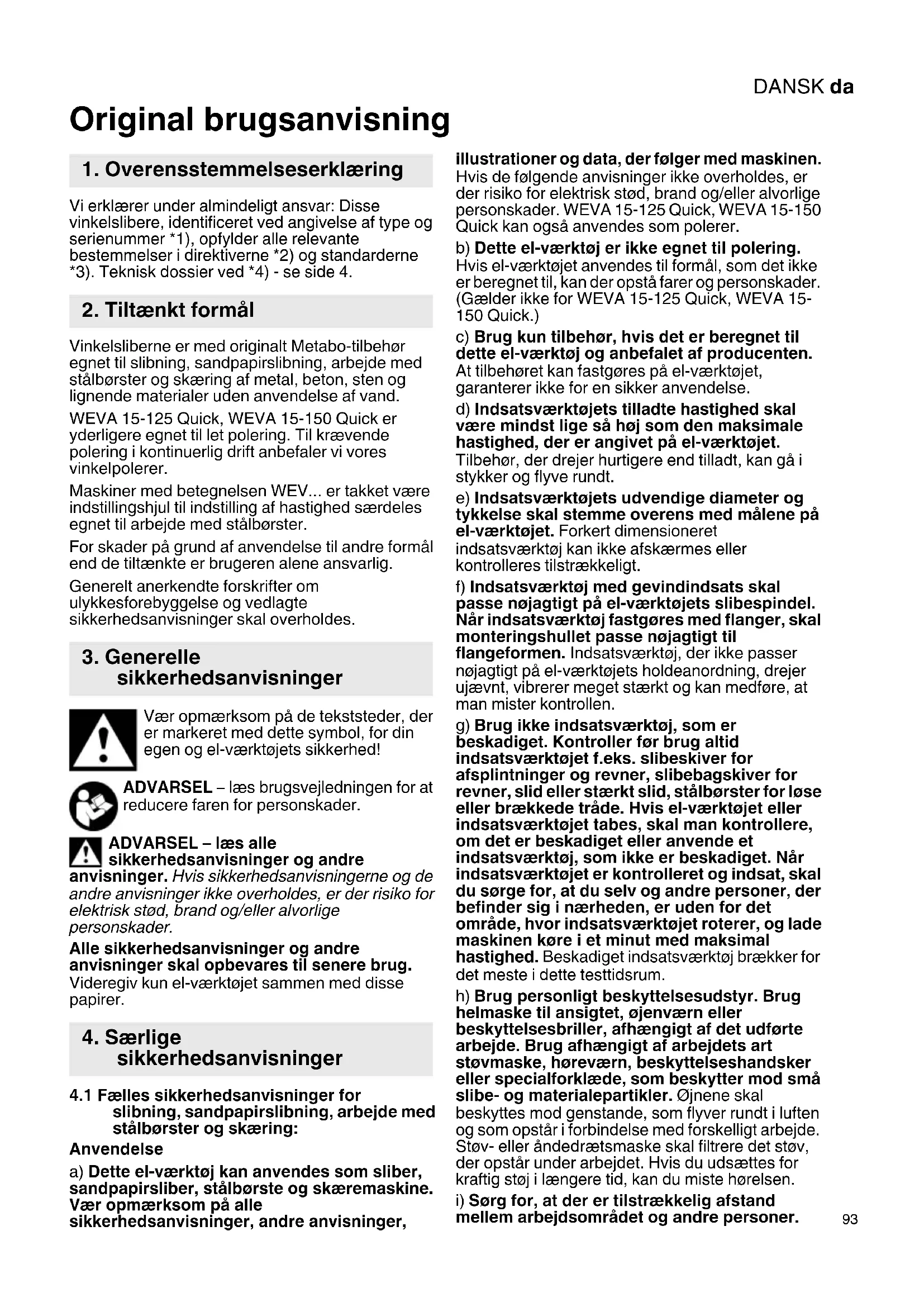

Original brugsanvisning
1. Overensstemmelseserklaering
Vi erklærer under almindeligt ansvar: Disse vinkelslibere, identificeret ved angivelse af type og serienuummer *1), opfylder alle relevante bestemmelier direktiverne *2) og standarderne *3). Teknisk dossier ved *4)- se side 4.
2. Tiltaenk tformal
Vinkelsliberne er med originalt Metabo-tilbehør egnet til silning, sandpapirslibning, arbejde med stalbørster og skæring af metal, beton, sten og lignende materialer.uden anvendelse af vand.
WEVA 15-125 Quick, WEVA 15-150 Quick er yderligere egnet til let polering. Til kravende polering i kontinuerlig drift anbefaler vi vores vinkelpolerer.
Maskiner med betegnelsen WEV... er takket vare indstillingsjul til indstilling af hastighed saerdeles egnet til arbejde med stalborster.
For skader på grund af anvendelse til andre formå end de tiltænkte er brugeren alene ansvarlig.
Generelt anerkendte forskritter om ulykkesforebyggelse og vedlagte sikkerhedsanvisninger skal overholds.
3. Generelle sikkerhedsanvisninger
Vær opmaerkso mpe tekststeder, der er markeret med dette symbol, for din egen og el-værktogets sikkerhed!
ADVARSEL - Iaes brugsvejledningen for at reducere faren for personskader.
ADVARSEL - Iaes alle sikkerhedsanvisninger og andre
anvisninger. Hvis sikkerhedsanvisningerne og de andre anvisninger ikke overholds, er der risiko for elektrisk stød, brand og/eller alvorlige personskader.
Alle sikkerhedsanvisninger og andre anvisninger skal opbevares til senere brug.
Videregiv kun el-vaerktoget sammen med disse papirer.
4. Særlige sikkerhedsanvisninger
4.1 Fælles sikkerhedsanvisninger for slibning, sandpapirslibning, arbejde med stålborster og skæring:
Anvendelse
a) Dette el-værktøj kan anvendes som slider, sandpapirsliber, stalborste og skæremaskine. Vær opmærksom på alle sikkerhedsanvisninger, andre anvisninger,
illustrationer og data, der følger med maskinen. Hvis de følgende anvisninger ikke overholds, er der risiko for elektrisk stød, brand og/eller alvorlige persanskader. WEVA 15-125 Quick, WEVA 15-150 Quick kan øgså anvendes som polerer.
b) Dette el-værktøj er/DDke egnet til polering. Hvis el-værktoget anvendes til formal, som det/DDke er beregnet til, kan der opstafarer og persorskader. (Gælder/DDke for WEVA 15-125 Quick, WEVA 15-150 Quick.)
c) Brug kun tilbehør, hvis det er beregnet til dette el-værktøj og anbefalet af producenten. At tilbehøret kan fastgøres på el-værktøjet, garanterer ikke for en sikker anvendelse.
d) Indsatsværktjets tilladte hastighed skal vare mindst lige sa hoj som den maksimale hastighed, der er angivet pa el-værktjet. Tilbehør, der drejer hurtigere end tilladt, kan g i stykker og flyve rundt.
e) Indsatsværktojets udvendige diameter og tykkelse skal stemme overens med malene pa el-værktogt.Forkert dimensioneret indsatsværktog kan ikke afskaermes eller kontrolleres tilstrækkeligt.
f) Indsatsværktøj med gevindindsats skal passage nojagtigt på el-værktojets sibespindel. När indsatsværktøj fastgøres med flanger, skal monteringshullet passage nojagtigt til flangeformen. Indsatsværktøj, der/DDke passer nojagtigt på el-værktojets holdeanordning, drejer ujaevnt, vbrerer meget stærkt og kan medfore, at man mister kontrollen.
g) Brug ikke indsatsværktøj, som er beskadiget. Kontrollerørbrug altid indsatsværktøjf.eks.slibeskiver for afsplintninger og revner, sibebagskiver for revner, slid eller stærkt slid,ståbørster for lõse erller brækkede träde.Hvis el-værktøjellers indsatsværktøj tabes, skal man kontrollere, om det er beskadigetEll anvende et indsatsværktøj, som ikke er beskadiget. Nar indsatsværktøj er kontrolleret og indsat, skal du sorge for, at du selv og andre personer, der befindenerig i nærheden, er utden for det omrade, hvor indsatsværktøj roterer, og lade maskinen korei et minut med maksimal hastighed.Beskadiget indsatsværktøj brækker for det meste i dette testtidsrum.
h) Brug personligt beskyttelsessudstyr. Brug helmaske til ansigitet, ojenvaern eller beskyttelsessbriller, afhengigt af det udforte arbejde. Brug afhengigt af arbejdets art stovmaske, horevarn, beskyttelseshandsker aller specialforklaede, som beskytter mod sma landslide og materialepartikler. Ojnene skal beskyttes mod genstande, som flyver rundt i luften og som opstar i forbindelse med forskelligt arbejde. Stov-ller andedrætsmaske skal filtrere det stov, der opstar under arbejdet. Hvis du udsættes for kraftig stoj i længere tid, kan du miste horelsen.
i) Sorg for, at der er tilstrækkelig afstand mellem arbejdsområdet og andre personer.
DANSKda
Enhver, der betræder arbejdsområdet, skal bruge personligt beskyttelsessudstyr.
Brudstykker af emnet aller braekkede indsatsværktjoer kan flyve væk og fere til personskader ogsa utden for det direkte arbejdsomrade.
j) Hold altid kun maskinen i de isolerede grep,\
när der udføres arbejde, hvor indsatsværktøjet\
kan komme ikontakt med skjulte\
strømledninger eller maskinens eget kabel.
Kontakt med en spændingsførende ledning kan ogsa gore maskinens metaldele spændingsførende og.fore til elektrisk stød.
k) Hold netkablet væk fra roterende indsatsværktoj. Hvis du mister kontrollen over maskinen, kan netkablet blive skåret over uller ramt, og din hand eller arm kan blive trukket ind i det roterende indsatsværktoj.
I) Læg aldrig el-værktøj til side, for indsatsværktøj står helt stille. Det roterende indsatsværktøj kankommen i kontakt med fraalgningsflagen, hvorved du kan miste kontrollen over el-værktøj.
m) Lad/DDe el-vaerktogket kore, mens du baler det. Dit toj kan blive fanget ved en tilfaeldig kontakt med det roterende indsatsværktog indsatsværktogket kan bore sig ind i din krop.
n) Rengor el-værktjets ventilationsabninger regelmæssigt. Motorventilatoren trækker stov ind i maskinens hus og ved store mængder metalstov kan der opsta elektriske farer.
o) Brug ikke el-værktøjet iærheden af brandbare materialer. Gnister kan anteendeppe materialer.
p) Brug ikke indsatsværktøj, der kræver flydende kølemiddel. Brug af vand eller andre flydende kølemidler kan medføre elektrisk stød.
4.2 Tilbageslag og tilsvarende sikkerhedsanvisninger
Tilbageslag er en pludselig reaktion, som skyldes, at et roterende indsatsværktoj, f.eks. nibeskive, nibebagskive, stalbørste osv., har sat sig fast eller blokerer. Fastsættelse effer blokering medfører, at det roterende indsatsværktoj stopper pludseligt. Derved accelereres et ukontrolleret el-værktoj mod indsatsværktojets omdrejningsretning pa blokeringsstedet.
Hvis f.eks. en slibeskive sidder fast eller blokerer i et emne, kan kanten pa slibeskiven, der dykker ned i emnet, sætte sig fast, hvorved slibeskiven braækker af eller fær til et tilbageslag. Slibeskiven bevæger sig derefter hen imod eller væk fra brugeren, afhængigt af skivens omdrejningsretning pa blokeringsstedet. I dette forbindelse kan slibeskiver ogsa braekke.
Et tilbageslag er resultatet af en forkert og fejlagtg brug af el-værktøjet. Det kan forbindres ved hjælp af egnede sikkerhedsforanstaltninger, som beskrives nedenfor.
a) Hold godt fast i el-værktog og sorg for at din krop og arme befinder sig i en position, der kan klare tilbageslagskræfterne. Brug altid det
ekstra greb, hvis et sádant vindes, for at have sá meget kontrl som muligt over tilbageslagskræfterne eller reaktionsmomenterne, nár maskinen körer op i hastighed. Brugeren kan beherske tilbageslags- og reaktionskræfterne med egnede forsigtighedsforanstaltninger.
b) Sorg for at din hand aldrigkommen i nærheden af det roterende indsatsværktoj. Indsatsværktoget kan bevage sig hen over din hand ved et tilbageslag.
c) Undgå at din krop befinder sig i det område, hvor el-verktojet bevæger sig ved et tilbageslag. Tilbageslaget fär el-verktojet til at bevæge sig i den modsatte retning af slibeskivens bevægelse på blokeringsstedet.
d) Arbejd særlig forsigtigt i områder med hjørner, skarpe kanter osv. Undgå at indsatsværktøj slár tilbage fra emnet og sætter sig fast. Det roterende indsatsværktøj har tendens til at sætte sig fast ved hjørner, skarpe kanter eller hvís det.springer tilbage. Dette medfør er tilbageslag eller at man mister kontrollen.
e) Brug ikke kædesavklinger eller tandede savklinger. Sādanne indsatsværktøjer forer hyppigt til tilbageslag, eller at man mister kontrollen over el-værktøjet.
4.3 Særlige sikkerhedsanvisninger for slibning og skæring:
a) Brug kun sibemidler, der er godkendt til elværktoget, og den beskyttelsesskaerm, der er beregnet til disse sibemidler. Slibemidler, der ikke er beregnet til el-værktoget, kan ikke afskarmes tilstrækkeligt og er usikre.
b) Forkroppede nibeskiver skal vare monteret saledes, at nibefladen ligger under beskyttelsesskaermens kant. En forkert monteret nibeskive, som rager ud over beskytelsesskaermens kant, kan/DDA fskarmes tilstrakkeligt.
c) Beskyttpsesskærmen skal vare monteret sikkert pa el-værktjoet og vare indstillet saledes, at en maksimal sikkerhed opnas, dvs. den mindst mulige del af slibemidlet skal pege hen mod brugeren. Beskyttpsesskærmen beskytter brugeren mod brudstykker, tilfældig Kontakt med silbekornene samt gnister, som kan antænde tojet.
d) Slibemidler mag kun anvendes til de anbefalede formal. F.eks.: Slib aldrig med en skareskives sideflade. Skareskiver er beregnet til materialeaftslibning med kanten af skiven. Hvis disse slibemidler udsættes for kraftpavirkning fra siden, kan de gä i stykker.
e) Brug altid ubeskadigede spendeflanger i den rigtige storrelse og form, der passer til den valgte slibeskive. Egnede flanger stotter slibeskiven og nedsætter säledes risikoen for brud på slibeskiven. Flanger til skæreskiver kan vare forskellige fra flanger til andre slibeskiver.
f) Brug/DDe slinde slibeskiver, der passer til stare el-vaerktojer. Slibeskiver til stare el
værktjoer er/DDke konstrueret til de hoge hastigheder i mindre el-værktjoer.
sikkerhedsanvisninger for skæring:
a) Undgå at skæreskiven blokerer samt et for højt modtryk. Udfør ikke meget dybe snit. Hvis skæreskiven overbelastes, øges skivens belastning og der er større tendens til, at skiven sætter sig fast ell er blokerer, hvilket forøger risikoen for tilbageslag ell er bud på slibemidlet.
b) Undgå området foran og bag den roterende skæreskive. Hvis du bevæger skæreskiven i emnet væk fra dig selv, kan el-værktøjets roterende skive blive slynget direkte mod dig ved et tilbageslag.
c) Hvis skareskiven sidder fast aller arbejdet afbrydes, skal maskinen slukkes og holdes roligt, indtil skiven star stille. Forsog aldrig at trække skareskiven ud af snittet, mens den roterer, da dette kan fore til et tilbageslag. Find og afhjælp ársagen til at skiven sætter sig fast.
d) Tænd ikke for el-værktøjet, sä længe det befinder sig i emnet. Lad skæreskiven nä op på dens fulde hastighed, før du forsigtigt fortætter snittet. Ellers kan skiven sætte sig fast, springs ud af emnet eller forårsage et tilbageslag.
e) Understand plader eller store emner for at nedsætte risikoen for et tilbageslag som fjge af en fastklemt skæreskive. Store emner kan bjoje sig under deres egen vægt. Emnet skal støttes på begge sider af skiven, både iærheden af skæresnittet og ved kanten.
f) Vær saerlig forsigtig ved "lommesnit" i bestaende vægge eller andre områder, hvör der ikke er direkte indblick. Den neddykkende skæreskive kan forårsage et tilbageslag,ningar skæres i gas- eller vändledninger, elektriske ledninger aller andre genstande.
4.5 Særlige sikkerhedsanvisninger for sandpapirslibning:
a) Brug ikke overdimensionerede slimeblade, men læs og overhold producentens forskritter vedrørende slimebladets størrelse. Sliboblade, der rager ud over slimebagskiven, kan före til persorskader samt til blokering, iturivning af slimebladet eller til tilbageslag.
4.6 Gælder kun for WEVA 15-125 Quick, WEVA 15-150 Quick: Særlige sikkerhedsanvisninger for polering:
Polersvampen skal vare fri for lose dele, is er snore. Læg snorene til side, ellr afkort dem. Lose snore, der roterer med rundt, kan gribe fat i fingre ellr sætte sig fast i arbejdsemnet.
4.7 Særlige sikkerhedsanvisninger for arbejde med stålborster:
a) Vær opmærksom på, at stålborsten ogss mister tradeved almindelig brug. Overbelast icke tradene med for stort tryk. Flyvende trade kan meget let trænge ind under tyndt toj og/eller under huden.
b) Hvis det anbefales at bruge en beskyttelsesskærm, skal man forbindre, at beskyttelsesskærmen og ståbørsten berør hinanden. Skive- og kopbørster kan som følgge af modtrykkeg og centrifugalkræfter ogde deres diameter.
4.8 Yderligere sikkerhedsanvisninger:
ADVARSEL -brug altid beskyttelsessbriller.
ADVARSEL - Anvend altid elværktøjet med begge hænder.
Brug elastiske mellemlag, hvis de folger med slibemidlet, og hvis det kræves.
Vær opmærksom på informationerne fra producenten af værktoget eller tilbehoret! Beskyt skiverne mod fedt og stød!
Slibeskiverne skal opbevares og behandles omhyggeligt i henhold til producentens anvisninger.
Brug aldrig skareskiver til skrubslibning!
Skaereskiver ma ikke udsættes for tryk fra sider.
Emnet skal ligge fast og vare sikret mod at kinne skride, f.eks. ved hjaelp af spendeanordninger. Storre emner skal stottes i tilstraekkeligt omfang.
Hvis der anwendes indsatsværktøj med gevindindsats, på spindelenden ikke berøre slibeværktøjets hul. Sørg for, at gevindet i indsatsværktøj er langt nok til spindellængden. Gevindet i indsatsværktøj skal passer til gevindet på spindlen. Spindellængde og spindelgevind se side 4 og kapitel 14. Tekniske data.
Det anbefales at bruge et stationert udsugningsanlæg. Man skal altid forkoble en FIafbryder (RCD) med en maks. brydestrøm pa 30mA . Hvis vinkelsliberen slukkes på grund af FIafbryderen, skal maskinen kontrolleres og rengøres. Se kapitel 9. Rengaring.
Beskadiget, uafbalanceret aller vibrerende værktøj ma ikke anvendes.
Undgä beskadigelser pa gas-ller vandrør, elektriske ledninger og bærende vægge (statik).
Træk stikket ud af stikdåsen, for maskinen indstilles, omstilles eller vedligeholds.
Metabo S-automatic sikkerhedskobling. Sluk omgående maskinen, hvis sikkerhedskoblingen aktiveres!
Hvis et ekstra greb er beskadiget eller revnet, skal det udskiftes. Maskinen må ikke anvendes med et defekt ekstra greb.
Hvis beskyttelsesskaermen er beskadiget aller revnet, skal den udskiftes. Maskinen ma ikke anvendes med en defekt beskyttelsesskaerm.
Fastgør små emner. Opspaend f.eks. emnerne i et skruestik.
Reducering af stovgener:
ADVARSEL - Enkelte stvtyper, som genereres ved slimning af sandpapir, savning, ing, boring og andre arbejder, indeholder kalier, hvor det er kendl at de forarsager kræft,
DANSKda
medfodte skavanker aller andre forplantningsskader. Enkelte eksempler pa disse kemikalier er:
Risikoen for dig ved donne belastning varierer alt after hvor ofte du udforer donne type arbejde. For at reducere belastningen med disse kemikalier for dig: Arbejd i et godt udluftet omrade og arbejd med godkendt sikkerhedsdudstyr, som f.eks.stovmasker, der er specielt uvdviklet til udfiltrering af mikroskopisk sma partikler.
Dette gælder ligeledes for støv fra yderligere materialer, som f.eks. enkelte trætyper (sasom støv fra eg eller bøg), metaller, asbest. Ydeligere kende lidelser er f.eks. allergiske reaktioner samt luftvejssygdomme. Støvet på inte optages i kroppen.
Overhold de geldende direktiver og nationale forskrifter, der gelder for dit materiale, personale, anvendelseformal og -sted (f.eks. bestemmelser for arbejdssikkerhed, bortskaffelse).
Opfang partiklerne på oprindelsesstedet, undga aflejringer i omgivelsenerne.
Brug egnet tilbehør til specielt arbejde. Således nar færre partikler ukontrolleret ud i miljoet.
Anvend en egnet stovudsgnning.
- Ret/DDke partikler, der kommer ud, og maskinens udluftningsstrøm mod dig selv eller personer, der befinder sig i nærheden, eller pa aflejret stov,
- Anvend et udsgningsanlaeg og/eller en luftrenser,
- sorg for god ventilation på arbejdspladsen og hold den ren vha. stovudsgnning. Fejning eller blaesning hvirvler stov op.
- Stovsgller vask beskytelsestoj. Undga udblaesning,bankingller børstning.
5. Oversigt
Se side 2.
1 Quick - spændemøtrik
2 Spindel
3 Autobalancer-stotteflange
4 Spindellaseknap
5 Skydekontakt til taend/sluk
6 Handtag
7 Elektronisk signallampe
8 Indstillingshjul til indstilling af hastighed *

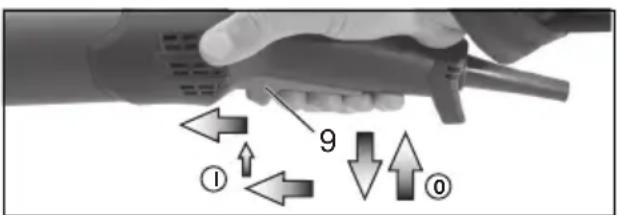

9 Afbrydergrep
10 Fikseringsøsken (til faldsikring)
11 Paddle-kontakt *
12 Ekstra greb/ekstra greb til vibrationsdæmpning *
13 Beskyteltessskaerm
14 Stotteflange
15 Tohulsmotrik
16 Tapnøgle
17 Arm til fastgorelse af beskyttelsesskaerm
- afhaengigt af udstyr/medleveres ikke
6. Ibrugtagning
För du tager maskinen i brug, skal du kontrollere, at den på mærkepladen oplyste netspænding og frekvens er i overensstemmelse med den fra din stromforsyning.
Man skal altid forkoble en FI-afbryder (RCD) med en maks. brydestrøm pa 30 mA.
6.1 Montering af ekstra greb
Arbejd kun med monteret ekstra greb (12)! Skru det ekstra greb fast pa den venstre aller hore side af maskinen.
6.2 Montering af beskyttelsesskærm
Anvend af sikkerhedsmæssige ársager altid den beskyttelsesskaerm, som er beregnet til den pagældende slibeskive! Se ögså kapitel 11. Tilbehør!
Beskyttelsesskaerm til silbing
Beregnet til arbejde med skrubskiver, lamelslibeskiver, diamant-skaereskiver.
Se side 3, illustration D.
- Tryk på armen (17) og hold den trykket. Sæt beskyttelsesskærmen (13) på i den viste stilling.
- Slip armen, og drej beskyttessskærmen, indtil armen gär i indgreb.
- Tryk på armen og drej beskyttelsesskaernen, säledes at det lukkede omrade vender mod brugeren.
- Kontroller, at monteringen er korrekt: Armen skal vare i indgreb og beskyttesesskærmen ma ikke kunne drejes.
Beskyttessskaermen skal rage mindst 3,4 mm ud over indsatsværktjoet.
(Afmontering i omvendt rækkefolge.)
7. Montering af nibeskive
Før alt omstellingsarbejde: Træk netstikket ud af stikkontakten. Maskinen skal vare slukket og spindlen skal stå stille.
Beskyttessskaermen til skaering (se kapitel 11. Tilbehør) skal af sikkerhedsmæssige ársager anwendes til arbejde med skæreskiver.
7.1 Fastlåsning af spindlen
- Tryk spindellaseknappen (4) ind og drej spindlen (2) manuelt, indtil det kan mærkes, at spindellaseknappen gär i indgreb.
7.2 Påsætning af nibeskive
Autobalancer-stotteflangen (3) er fastmonteret på spindlen. Det er/DDke
nodvendigt med en aftagelig stotteflange, som det kendes fra andre vinkelslibere.
Autobalancer-stotteflangens (3), nibeskivens og Quick-spændemotrikkens (1) anlægsflader skal vare rene. Rengør anlægsfladerne om nodvendigt.
- Laeg nibeskiven på Autobalancer-stotteflangen (3).
Slibeskiven skal ligge jævnt på autobalancerstotteflangen.
WPB..., WEVB 1...
Se side 2, illustration B.
- Sæt stotteflangen (14) på spindlen. Den er rigtigt monteret,ningar spindlen ikke kan drejes.
- Laeg slibeskiven pa stotteflangen (14). Slibeskiven skal ligge jævnt pa stotteflangen.
7.3 Fastgorelse/losning af Quick-spændemotrik (afhengigt af udstyr)
Fastgorelse af Quick-spændemotrik (1):
Quick-spændemøtrikken (1) mA kun monteres
på maskiner med "Metabo Quick System".
Disse maskiner er kendetegnet ved den rode
spindellaseknap (4) med "M-Quick"-paskrift.
Hvis insatsværktoget er tykkere end 7,1 mm i spændemrådet, mA Quick-spændemøtrikken ikke anwendes! Brug i sabanne tilfaelde tohulsmøtrikken (15) med tapnøgle (16).
- Fastlás spindlen (se kapitel 7.1).
- Sæt Quick-spændemøtrikken (1) på spindlen (2), säledes at de 2 noter griber ind i de 2 notgange på spindlen. Se illustrationen på side 2.
- Spænd Quick-spændemøtrikken manuelt i urets retning.
- Spænd Quick-spændemøtrikken ved at dreje slibeskiven kraftigt i urets retning.
Lösning af Quick-spændemøtrik (1):
Forst nár Quick-spændemøtrikken (1) er anbragt, ma spindlen stoppes med den rode
M-Quick-spindellaseknap (4)!
- After at maskinen er slukket, korer den lidt endnu.
- Tryk den rode M-Quick-spindellaseknap (4) ind, kort tid for slieskiven star stille. Quickspendemotriken (1) losner sig automatisk med ca. en halv omdrejning og kan skrues af Eden yderligere kraftanvendelse eller værktøj.
7.4 Fastgorelse/losning af tohulsmotrik (afhaengigt af udstyr)
Brystet pà tohulsmotrikken (15) vender opad, sáledes at den tynde slíbeskive kan spændes sikkert.
Y) Ved tykke slibeskiver:
Brystet pa tohulsmotrikken (15) vender nedad,
således at tohulsmøtrikken kan anbringes sikkert på spindlen.
- Fastås spindlen. Spænd tohulsmøtrikken (15) med tapnøglen (16) i urets retning.
Lösning af tohulsmøtrik:
- Fastlås spindlen (se kapitel 7.1). Skru tohulsmøtrikken (15) af med tapnøglen (16) mod urets retning.
8. Anvendelse
8.1 Indstilling af hastighed (afhaengigt af udstyr)
Indstil den anbefalede hastighed med indstillingshjulet (8). (Lille tal = lav hastighed; stort tal = høj hastighed)
Skaereskive, skrubskive, kopsten, diamant-skaereskive: Hoj hastighed
Borst: Middel hastighed
Slibebagskive: Lav til middel hastighed
Henvisning: Til polering anbefaler vi vores vinkelpolerer.
8.2 Til-/frakobling
Maskinen skal altid betjenes med begge hender.
Tænd først, anbring derefter indsatsværktøjet på emnet.
Undgà utilsigtet start: Sluk altid for maskinen, nár stikket trækkes ud af stikdåsen, eller nár strømmen afbrydes.
A., WBA., WEA., WEVA., WEBA., W...RT, WEVB.: Ved fast tikkobling körer maskinen och videre, när den rives ud af handen. Hold derfor altid fast i maskinen med begge hænder i de dertil beregnede greb, sorg for at stä stabilt og arbejd koncentreret.
Undga, at maskinen hvirvler stov og spaner op ell er suger dem ind. Læg forst den slukkede maskine til side, nar motoren star stille.
Frakobling: Tryk på den bagerste del af skydekontakten (5), og giv slip.
Maskiner med "Paddle-kontakt" (med dødmandsfunktion):
DANSKda
Maskiner med betegnelsen W...RT: Momenttilkobling (med dødmandsfunktion)
Tilkobling: Skub afbrydergrebet (9) fremad og tryk derefter afbrydergrebet (9) opad.
Frakobling: Slip afbrydergrebet (9).
Maskiner med betegnelsen W...RT: Fast tlikobling (afhengigt af udstdyr)
Tilkobling: Tilkobl maskinen som beskrevet ovenfor. Skub nu afbrydergrebet (9) fremad endnu en gang, og lad det hvile i forreste position for at fastlase afbrydergrebet (9) (fast tlikobling).
Frakobling: Tryk afbrydergrebet (9) opad og slip det.
8.3 Arbejdsanvisninger
Tryk maskinen jævnt frem og tilbage over fladen, säledes at emnets overflade ikke bliver for varm. Skrubslibning: Med en arbejdsvinkel på 30^ - 40^ opnås det bedste resultat.
Skaring:
Arbejd ved skæring altid i modlæb (se billede). Ellers er der fare for, at maskinen springer ukontrolleret ud af snittet. Arbejd med ævn fremføring, der passer til det materiale, der skal
bearbejdes. Undgå at sidde fast, tryk ikke, sving ikke.
Arbejdemed stalbørster:
Tryk maskinen jaevtnt.
8.4 Forbindelse til en værktøjssikringsstrop (udstyrsafhængigt)
Sikkerhedsanvisninger, særlicht til arbejder i højden. Læs alle sikkerhedsinstrukserne og anvisningerne. I tilfælde af manglende overholdelse af sikkerhedsanvisningerne og instruktionerne er der risiko for alvorlige persorskader.
- Må kun anvendes af uddannet personale. Brugerne skal vare uddannede inden for værktjssikkerhed og anvendelse af værktjojer i stor højde.
- Sorg for at værktøj altid er sikret med værktøjssikringsstroppen ved arbejder i højden. Anvend kun egnede værktøjssikringsstropper af
mærket Metabo (maksimal længde 2 m (6,5 ft) med en tilstrækkelig dæmpning). Den maksimalt tilladte faldhøjde for værktjssikringsstroppen (holderemmen) ma ikke overskride 2 m (6,5 ft). Anvend kun værktjssikringsstropper, der er egnede til den pagældende værktjostype, og som minimum er beregnet til ægten på værktøjet, herunder alle anvendte tilbehørsdele.
- Læs og følg brugsanvisningen til værktogssikringsstroppen!
- Kontroller værktøjet (særigt fikseringsøsknen) og værktøjssikringsstroppen for haverbrug for beskadigelser og en upåklagelig Funktion (herunder stof og syninger). Værktøjet og værktøjssikringsstroppen ma ikke anvendes, hvis de er beskadigede eller ikke fungerer korrekt.
- Fastgor不同程度.
Fastgor不同程度.
Fastgor不同程度.
Fastgor不同程度.
Fastgor不同程度.
Fastgor不同程度.
Fastgor不同程度.
Fastgor不同程度.
Fastgor不同程度.
Fastgor不同程度.
Fastgor不同程度.
Fastgor不同程度.
Fastgor不同程度.
Fastgor不同程度.
Fastgor不同程度.
Fastgor不同程度.
Fastgor不同程度.
Fastgor不同程度.
Fastgor不同程度.
Fastgor不同程度.
Fastgor不同程度.
fastgor不同程度.
- Fare for klemning, snitsar erler indtraekning. Anvend aldrig værktjssikringsstroppen i naerheden af bevægelige dele, mekanismer ull korende maskiner.
- Tilslutningen til værktjssikringsstroppen på værktøjet på不同程度, og på heller ikke anvendtes til andre formal end de, der beskrives i dette betjeningsvejledning.
- Værktøj metuitydelukkende fastgores pa en værktjssikringsstrop med en karabinhage. Værktøj meti kke fastgres med en lokke erer en knude pa en værktjssikringsstrop. Anvend ikke reb ell snre til fikseringen. Anvend udelukkende karabinhager med tovejs lukkesystem. Anvend icke enkeltsikrede snapkarabinhager.
- Fastgor værktogssikringsstroppen saledes, at værktoget bevæger sig væk fra brugeren, hvis det falder ned. Tabte værktoger svinger i værktogssikringsstroppen, hvilket kan fore til kvæstelser eller at brugeren mister balancen.
- Fastgor aldrig mere end et værktoj pa en værktogssikringsstrop.
- Anvend kun de fikseringspunkter, der er saerligt beregnet til dette (fikseringsøsken (10)), til at fastgore værktogssikringsstroppen på værktøjet. Modificér ALDRIG et værktøj, for at skabe et fikseringspunkt.
- Fastgor畸形 værktogssikringsstroppen pa værktoget saledes, at beskyttelsesanordninger, afbrydere eller lasninger ikke laengere fungerer korrekt.
- Hold værktjssikringsstroppen på afstand af indsatsværktøjet.
- Beskyt værktjssikringsstroppen mod flyvende gnister og spaner.
- Beskyt værktøjssikringsstroppen mod skarpe kanter, knive, spaner etc. Traed ikke på maskinen eller værktøjssikringsstroppen.
- Anvend ikke værktøjssikringsstrepper eller fikseringsanordninger til at ogel lofteeffekten på et��rktoj.
- Sorg for tilstraekkelig plads der, hvor der kan falde genstande ned. Der mä ikke opholde sig personer der, hvor der kan falde genstande ned.
- After et fald skal tovet udskiftes, og maskinen kontrolleres for skader. After et fald skal maskinen
undersøges for skader ogevt. repareres af en faguddannet person.
- Forsog参加会议后，Dennedystyrtendemaskine. Ellers er der fare for personskader.
8.5 Drejning af gearhus
- Træk netstikket.
- Skru fastgorelsesskruen (a) ud af Armen (17). Tag skruen, Armen (med sin metaldel) af og læg dem til side.
- Skru de 4 skruer (b) ud af gearhuset. OBS! Gearhuset ma ikke trækkes af!
- Drej gearhuset i den ønskede stilling uten at trække det af.
- Skru de 4 skruer (b) ind i gearhuset i de eksisterende skruegange! Tilspændingsmoment = 3,0Nm + / - 0,3Nm
- Skub fjederen, der holder armen i position, til side, og sætigen armen (17) (med sin metaldel) i, og skru den fast med fastgorelsesskruen (a). Tilspændingsmoment = 5,0 Nm +/- 0,5 Nm. Kontroller, at armen fungerer korrekt: den skal være under fjederspænding.
9. Rengøring
Ved bearbejdningen kan partikler aflejre sig i elværktojets indre. Det hinderkrølingen af elværktoget. Ledende aflejringer kan pávirke elværktojets beskytteselsisolering og forårsage elektriske fare.
Stovsug el-værktøj regelmæssigt, oft e g.
grundigt gennem alle ventilationsabninger foran og
bagved ell blæs dem ud med tør luft. Afbryd elværktøj forinden fra energiforsyningen og brug herved beskyttelsessbriller og stovmaske.
Den elektroniske signallampe (7) lyser og hastigheden under belastning aftager (ikke W...RT). Maskinbelastningen er for høj! Lad maskinen køre i tomgang, indtil den elektroniske signallampe slukker.
Maskinen korer不解. Signalindikatoren for elektronik (7) blinker (afhengigt af udstyr). Den elektriske beskyttelse mod genindkobling er aktiveret. Hvis netstikket stikkes i, mens maskinen er tendt, eller nár strømforsyningen etableres igen after en afbrydelse, korer maskinen不解. Sluk ogændigen for maskinen.
11. Tilbehør
Brug kun originalt Metabo tilbehør. Se side 5.
Brug kun tilbehør, som opfylder de krav og specifikationer, som er angivet i/DDne brugsanvising.
Beregnet til arbejde med skareskiver, diamantskareskiver. Ved at montere clipsen til skarebeskyttelsesskaerm bliver beskyttesesskaermen til en skarebeskyttelsesskaerm.
B Udsugningsbeskyttelsesskaerm til skaering
Beregnet til gennemskaering af stenplader med diamant-skaereskiver. Med studs til udsugning af stenstovet med en egnet stovsuger.
C Udsugningsbeskyttelsesskaerm til overfladeslibning
Beregnet til silibning af beton, cementgulve, træ og plastmaterialer med diamantkopskiver erler fiberskiver og egnede的比例包skiver. Med studs til udsugning af sten-, træ- og plaststøvet med en egnet støvsuger. Ikke egnet til udsugning af gnister erler til silibning af metal.
Det finmaskede filter forhindrer indtrængen af grove partikler i motorhuset. Skal regelmaessigt tages af og renses.
E Handbeskytter
Beregnet til arbejde med bagskiver, slibeskiver, stalborster og flise-diamantborekroner.
Monter handbeskytteren under det ekstra greb pa siden.
F Multipositionsbjle til ekstra greb
Tillader mange forskellige positioner af grebet.
G Ekstra bojlehandtag
Det komplette tilbehørsprogram vindes på www.metabo.com eller i kataloget.
12. Reparation
Reparationer pa el-vaerktoj ma kun foretages af faguddannede elektrikere!
Hvis stikledning bliver beskadiget, skal den erstattes af en speciel ledning.
Henvend dig til din Metabo-forhandler, nár du skal have repareret dit Metabo el-værktøj. Adresser vindes på www.metabo.com.
Reservedelslieter kan downloads pa www.metabo.com.
13. Miljøbeskyttelse
Slibestovet kan indeholde skadelige stoffer: Bortskaf det korrekt.
Overhold de lokale regler om miljøvenlig bortskaffelse og genbrug af udtjente maskiner, emballage og tilbehør.
Kun for EF-lande: El-værktøj ma ikke smides i husholdningsaffaldet! I henhold til det europæiske direktiv 2012/19/EU om affald af
elektrisk og elektronisk udstyr og omsættelsen til national lovgivning skal brugte el-værktøjer indsamles adskilt og afleveres miljørigtigt til genbrug.
14. Tekniske data
Forklaringer til oplysningerne på side 4. Forbeholdtændringer som følge af tekniskeændringer.
= maksimal diameter for indsatsværktoget
t_,1 = maksimal tilladt tykkelse for
indsatsværktøjet i spændeområdet
ved anvendelse af tohulsmøtrik (15)
t_max,2 = maksimal tilladt tykkelse forindsatsværktoget i spændemrådet ved anvendelse af Quick-spændemøtrik (1)
t_max,3 = skrubskive/skaereskive: maksimal tilladt tykkelse for indsatsværktoget
M = spindelgevind
m = vægt uden netkabel
Måleværdier beregnet ih. EN 60745.
Klasse II maskine
Vekselstrom
- maskiner med betegnelsen WE... : Energirige, højfrekvente forstyrelser kan medføre hastighedsudsving. De forsvinder igen, sä snart forstyrelserne er forbi.
De angivne tekniske data er tolerancesat (svarende til de pagaelende gyldige standarder).
A Emissionsværdier
Disse vordier gør det muligt at bestemme el-værktjets emissioner ogSAMmenligne forskellige el-værktjoer med hinanden. Alt after el-værktjets ellers indsatsværktjernes anvendelsesbetingelser og tilstand kan den faktiske belastning vare hojere eller lavere. Tag ogsa hjo de for arbejdspauser og perioder med lav belastning. Traf de nodvendige beskyttelsessforanstaltninger for brugeren, f.eks. organisatoriske foranstaltninger, pa baggrund af de anslaede vordier.
Samlet vibration (vektorsum af tre retninger) malt iht. EN 60745:
a_h,SG = vibrationsemission (Slibning af overflader)
Typiske A-vaegtede lydniveauer:
LpA =lydtryksniveau
Lw = lydeffektniveauau
K_pA, K_WA = usikkerhed
Ved arbejde kan stojniveauet overskride 80 dB(A).
