BRUGSANVISNING 136 Li HUSQVARNA

• Beskyttelsesbriller eller ansigtsværn Dette produkt er i overensstemmelse med gældende CE-direktiv. Støjemissioner til omgivelserne i henhold til EF-direktiv. Maskinens emission fremgår af kapitlet Tekniske data og af en mærkat. Operatøren skal bruge begge hænder til at håndtere motorsaven. Anvend aldrig en motorsav med én hånd. Lad aldrig sværdspidsen komme i kontakt med andre genstande. ADVARSEL! Der kan opstå kast, hvis sværdspidsen kommer i kontakt med genstande og forårsager en reaktion, så sværdet kastes opad og tilbage mod brugeren. Dette kan medføre alvorlig personskade. Savkædens rotationsretning og sværdets maksimale længde. Kædebremse, aktiveret (højre) Kædebremse, ikke aktiveret (venstre) Kædeoliepåfyldning. Miljømærkning. Symbolet på produktet eller emballagen angiver, at dette produkt ikke må behandles som almindeligt husholdningsaffald. Produktet skal i stedet afleveres på en genbrugsstation, hvor de elektriske og elektroniske dele kan genvindes. Direkte strøm. Må ikke udsættes for regn Andre symboler/etiketter på maskinen gælder specifikke krav for certificering på visse markeder. Symboler på batteriet og/eller på batteriladeren: Dette produkt skal bortskaffes på et godkendt opsamlingssted. Fejlsikker transformer Batteriladeren må kun anvendes og opbevares indendørs. Dobbelt isoleringSYMBOLFORKLARING 62 – Danish 1156931-38 Rev. 2 2016-11-29 Følgende mærkater findes på maskinen, batteriet og batteriladeren. 12’’ / 300 mmINDHOLD Danish – 63 1156931-38 Rev.2 2016-11-29 Indhold SYMBOLFORKLARING Symboler på maskinen: ........................................ 61 Symboler på batteriet og/eller på batteriladeren: . 61 INDHOLD Indhold .................................................................. 63 INDLEDNING Til vore kunder! ..................................................... 64 HVAD ER HVAD? Hvad er hvad på motorsaven? .............................. 64 GENERELLE SIKKERHEDSINSTRUKTIONER Generelle sikkerhedsadvarsler om elektrisk værktøj .................................................................. 65 Forberedelser, inden en ny motorsav tages i brug 67 Vigtigt ................................................................... 68 Brug altid din sunde fornuft .................................. 68 Personligt beskyttelsesudstyr ............................... 68 Maskinens sikkerhedsudstyr ................................ 68 Batteri og batterilader ........................................... 70 Skæreudstyr ......................................................... 71 MONTERING Montering af sværd og kæde ............................... 74

• Start og stop p. 77
• ARBEJDSTEKNIK Før hver anvendelse: p. 78
• SavE p. 78
• Generelle arbejdsinstruktioner p. 78
• Kastforebyggende foranstaltninger p. 82
• VEDLIGEHOLDELSE Generelt p. 83
• Kontrol, vedligeholdelse og service af motorsavens sikkerhedsudstyr p. 83
• Batteritilslutninger p. 83
• Kølesystem p. 83
• Batteri p. 83
• Batteriladere p. 83
• Vedligeholdelsesskema p. 84
• Fejlsøgningsskema p. 85
• TEKNISKE DATA Tekniske data p. 86
• Sværd- og kædekombinationer p. 87
• Slibeskalaer og slibning af savkæde p. 87

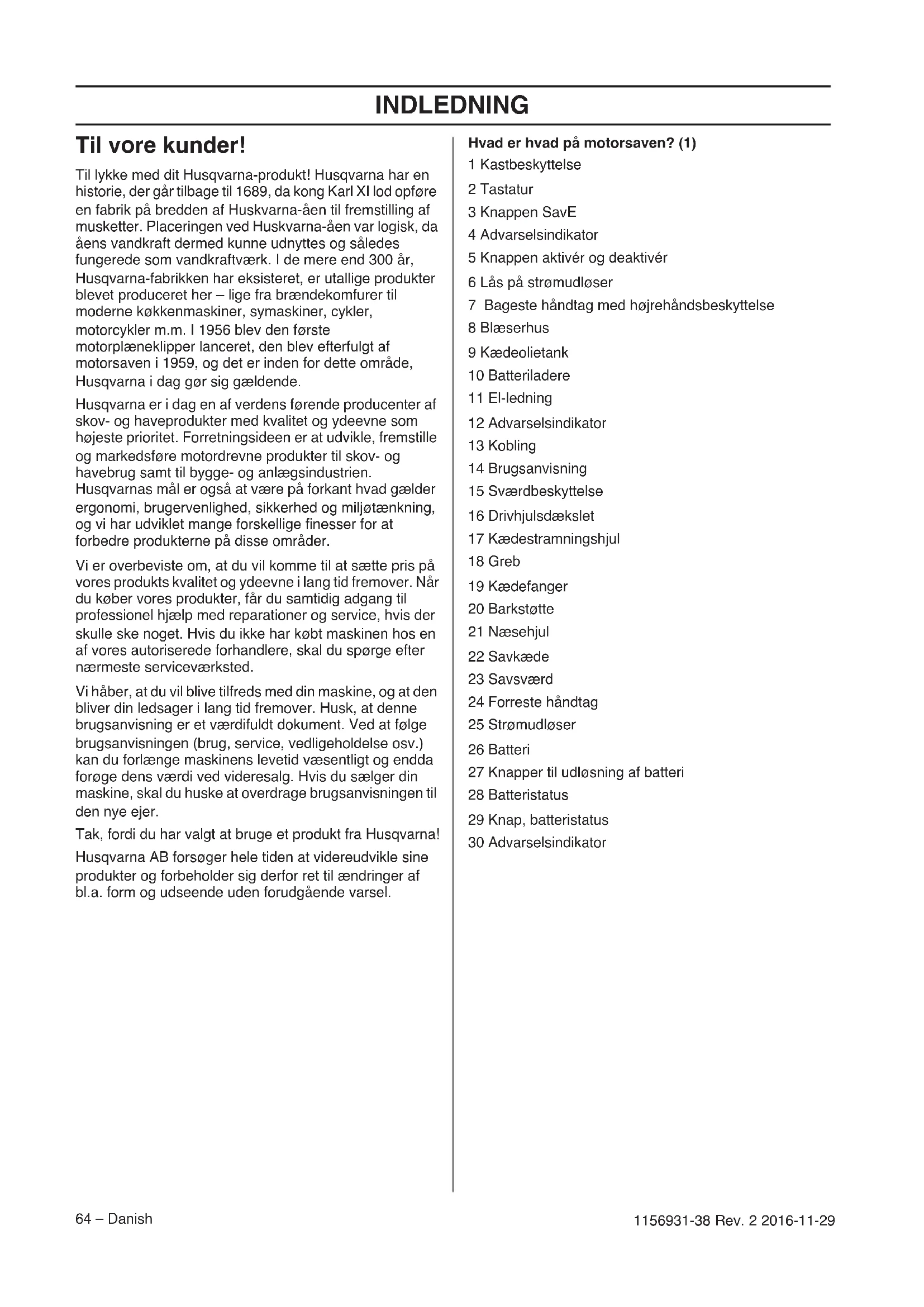

• EF-overensstemmelseserklæring INDLEDNING 64 – Danish 1156931-38 Rev. 2 2016-11-29 Til vore kunder! Til lykke med dit Husqvarna-produkt! Husqvarna har en historie, der går tilbage til 1689, da kong Karl XI lod opføre en fabrik på bredden af Huskvarna-åen til fremstilling af musketter. Placeringen ved Huskvarna-åen var logisk, da åens vandkraft dermed kunne udnyttes og således fungerede som vandkraftværk. I de mere end 300 år, Husqvarna-fabrikken har eksisteret, er utallige produkter blevet produceret her – lige fra brændekomfurer til moderne køkkenmaskiner, symaskiner, cykler, motorcykler m.m. I 1956 blev den første motorplæneklipper lanceret, den blev efterfulgt af motorsaven i 1959, og det er inden for dette område, Husqvarna i dag gør sig gældende. Husqvarna er i dag en af verdens førende producenter af skov- og haveprodukter med kvalitet og ydeevne som højeste prioritet. Forretningsideen er at udvikle, fremstille og markedsføre motordrevne produkter til skov- og havebrug samt til bygge- og anlægsindustrien. Husqvarnas mål er også at være på forkant hvad gælder ergonomi, brugervenlighed, sikkerhed og miljøtænkning, og vi har udviklet mange forskellige finesser for at forbedre produkterne på disse områder. Vi er overbeviste om, at du vil komme til at sætte pris på vores produkts kvalitet og ydeevne i lang tid fremover. Når du køber vores produkter, får du samtidig adgang til professionel hjælp med reparationer og service, hvis der skulle ske noget. Hvis du ikke har købt maskinen hos en af vores autoriserede forhandlere, skal du spørge efter nærmeste serviceværksted. Vi håber, at du vil blive tilfreds med din maskine, og at den bliver din ledsager i lang tid fremover. Husk, at denne brugsanvisning er et værdifuldt dokument. Ved at følge brugsanvisningen (brug, service, vedligeholdelse osv.) kan du forlænge maskinens levetid væsentligt og endda forøge dens værdi ved videresalg. Hvis du sælger din maskine, skal du huske at overdrage brugsanvisningen til den nye ejer. Tak, fordi du har valgt at bruge et produkt fra Husqvarna! Husqvarna AB forsøger hele tiden at videreudvikle sine produkter og forbeholder sig derfor ret til ændringer af bl.a. form og udseende uden forudgående varsel. Hvad er hvad på motorsaven? (1) 1 Kastbeskyttelse 2 Tastatur 3 Knappen SavE 4 Advarselsindikator 5 Knappen aktivér og deaktivér 6 Lås på strømudløser 7 Bageste håndtag med højrehåndsbeskyttelse 8 Blæserhus 9 Kædeolietank 10 Batteriladere 11 El-ledning 12 Advarselsindikator 13 Kobling 14 Brugsanvisning 15 Sværdbeskyttelse 16 Drivhjulsdækslet 17 Kædestramningshjul 18 Greb 19 Kædefanger 20 Barkstøtte 21 Næsehjul 22 Savkæde 23 Savsværd 24 Forreste håndtag 25 Strømudløser 26 Batteri 27 Knapper til udløsning af batteri 28 Batteristatus 29 Knap, batteristatus 30 AdvarselsindikatorGENERELLE SIKKERHEDSINSTRUKTIONER Danish – 651156931-38 Rev.2 2016-11-29 Generelle sikkerhedsadvarsler om elektrisk værktøj Sikkerhed i arbejdsområdet p. 87

• Hold arbejdsområdet rent og godt oplyst. Rodede eller mørke områder er en invitation til ulykker.• Betjen ikke elværktøj i områder med eksplosionsfare som f.eks. i nærheden af brændbare væsker, luftarter eller støv. Elværktøj danner gnister, som kan antænde støv eller dampe.• Hold børn og tilskuere borte, mens elværktøjet betjenes. Distraktion kan få dig til at miste styringen. Elektrisk sikkerhed
• Elværktøjet stik skal svare til stikkontakten. Foretag aldrig nogen form for ændringer af stikket. Benyt ikke adapterstik i forbindelse med jordet elværktøj. Uændrede stik og stikkontakter, der passer dertil, vil mindske risikoen for elektrisk stød.• Undgå kropskontakt med jordede genstande som f.eks. rør, radiatorer, komfurer og køleskabe. Der er øget risiko for elektrisk stød, hvis din krop har forbindelse til jord.• Udsæt ikke elværktøj for regn eller våde omgivelser. Vand, som trænger ind i et elværktøj, forøger risikoen for elektrisk stød.• Behandl kablet forsigtigt. Benyt aldrig kablet til at bære eller trække i elværktøjet eller til at trække stikket ud. Hold kablet væk fra varme, olie, skarpe kanter og bevægelige dele. Beskadigede eller filtrede kabler forøger risikoen for elektrisk stød.• Når du betjener et elværktøj uden døre, skal du benytte en forlængerledning, der egner sig til udendørs brug. Benyttelse af et kabel, der egner sig til udendørs brug nedsætter risikoen for elektrisk stød.• Hvis det ikke kan undgås, at el-værktøj benyttes i fugtige omgivelser, skal der benyttes en strømforsyning, som er beskyttet med jordfejlsafbryder. Brug af et kabel med jordfejlsafbryder nedsætter risikoen for elektrisk stød. Personlig sikkerhed
• Vær altid opmærksom, hold øje med, hvad du foretager dig, og benyt sund fornuft, når du betjener elværktøj. Benyt ikke elværktøj, hvis du er træt eller er påvirket af narkotika, alkohol eller medicin. Et øjebliks uopmærksomhed under betjening af elværktøj kan resultere i alvorlig personskade.• Bær personligt beskyttelsesudstyr. Bær altid beskyttelsesbriller. Beskyttelsesudstyr som støvmaske, skridsikre sikkerhedssko, beskyttelseshjelm eller høreværn, som benyttes til de relevante formål vil nedsætte risikoen for personskade.• Sørg for at forhindre uønsket start af værktøjet. Sørg for, at kontakten er i FRA-position, før du tilslutter det til strømkilden og/eller batterienheden, samt når du tager eller bærer værktøjet. At bære elværktøj med fingeren på kontakten eller at sætte strøm til elværktøj med tændt kontakt, er en invitation til ulykker.• Fjern alle indstillingsnøgler eller tænger, før elværktøjet tændes. En tang eller nøgle, der efterlades på en roterende del af elværktøjet, kan forårsage personskade.• Stræk dig ikke for langt. Sørg for altid at have godt fodfæste og god balance. Det sikre bedre kontrol med elværktøjet i uventede situationer.• Bær det korrekte tøj. Undgå at bære løstsiddende tøj eller smykker. Hold hår, tøj og handsker væk fra bevægelige dele. Løst tøj, smykker eller langt hår kan blive fanget af bevægelige dele.• Hvis der er udstyr til rådighed til støvudsugning og -opsamling, skal du sikre, at det er tilsluttet, og at det bruges korrekt. Brug af støvopsamling kan nedbringe støvrelaterede farer.• Vibrationerne under brug af elværktøjet kan være anderledes end den angivne samlede vibrationsværdi, afhængigt af den måde værktøjet anvendes på. Operatøren bør identificere sikkerhedsforanstaltninger, der er baseret på en vurdering af vibrationerne under de faktiske brugsforhold (der tager hensyn til alle dele af driftscyklussen, som f.eks. når værktøjet er slukket, og når det kører i tomgang), for at beskytte sig selv. Brug og pleje af elværktøj
• Brug ikke magt ved brug af elværktøjet. Brug det korrekte elværktøj til din opgave. Det korrekte elværktøj udfører arbejdet bedre og mere sikkert ved den norm, som det er konstrueret til.• Benyt ikke elværktøjet, hvis kontakten ikke kan slå til og fra. Ethvert stykke elværktøj, som ikke kan styres med kontakten, er farligt og skal repareres.• Tag stikken ud af stikkontakten og/eller fjern batterienheden fra elværktøjet, før du foretager indstillinger, skifter tilbehør eller opbevarer elværktøjet. Denne form for forebyggende sikkerhedsforanstaltninger nedsætter risikoen for, at elværktøjet startes ved et uheld. ADVARSEL! Læs alle sikkerhedsadvarsler og instruktioner. Hvis advarslerne og instruktionerne ikke følges, kan det resultere i elektrisk stød, brand og/eller alvorlig personskade.VIGTIGT! Opbevar alle advarsler og instruktioner til senere brug. Betegnelsen ”elværktøj” i advarslerne henviser til dit værktøj, som drives af strøm fra elektricitetsnettet (med ledning) eller fra batteri (ledningsfrit).GENERELLE SIKKERHEDSINSTRUKTIONER 66 – Danish 1156931-38 Rev. 2 2016-11-29

• Opbevar elværktøj der ikke er i brug uden for børns rækkevidde og lad ikke personer, der ikke er bekendt med elværktøjet eller disse instruktioner, betjene elværktøjet. Elværktøj er farligt i hænderne på utrænede brugere.

• Vedligehold elværktøjet. Kontroller, om bevægende dele sidder forkert eller binder, om dele er ødelagt og enhver anden tilstand, som kan påvirke elværktøjets funktion. Hvis elværktøjet er beskadiget, skal det repareres, før det bruges igen. Mange ulykker skyldes dårligt vedligeholdt elværktøj.

• Hold skæreredskaber skarpe og rene. Korrekt vedligeholdte skæreredskaber med skarpe klinger er mindre tilbøjelige til at binde og er lettere at styre.

• Benyt elværktøj, tilbehør, værktøjsbits osv. i overensstemmelse med disse instruktioner og tag højde for arbejdsforholdene og det arbejde, der skal udføres. Brug af elværktøjet til opgaver, som det ikke er beregnet til, kan resultere i farlige situationer. Brug og pleje af batteriredskaber

• Genoplad kun med den oplader, som producenten foreskriver. En lader, der egner sig til en bestemt type batterienhed, kan medføre risiko for brand, hvis den benyttes sammen med en anden batterienhed.

• Brug kun elværktøj sammen med de batterienheder, der er beregnet specifikt til dem. Brug af andre batterienheder medfører risiko for skader og brand.

• Når en batterienhed ikke er i brug, skal den holdes på afstand af andre metalgenstande som f.eks. papirclips, mønter, nøgler, søm, skruer og andre små metalgenstande, som eventuelt kan skabe forbindelse mellem batteripolerne. Kortslutning af batteripolerne kan forårsage forbrændinger eller brand.

• Hvis batteriet bruges forkert, kan der trænge væske ud af det; undgå berøring. Hvis væsken alligevel berøres, skal der skylles med vand. Hvis væsken kommer i øjnene, skal der søges læge. Væske, der trænger ud af batteriet, kan forårsage irritation og ætsningsskader. Service

• Sørg for, at dit elværktøj bliver efterset og vedligeholdt af en kvalificeret person, og at der kun benyttes identiske reservedele. Det vil sikre, at elværktøjets sikkerhed bliver bibeholdt. Sikkerhedsadvarsler vedr. motorsav

• Hold alle dele af kroppen på sikker afstand af savkæden, når motorsaven er i brug. Før du starter motorsaven, skal du kontrollere, at savkæden ikke er i kontakt med noget. Et øjebliks uopmærksomhed under betjening af motorsaven kan medføre, at savkæden griber fat i dit tøj eller dele af kroppen.

• Hold altid motorsaven med højre hånd på det bageste håndtag og venstre hånd på det forreste håndtag. Hvis motorsaven holdes med omvendt håndstilling, er der forøget risiko for personskade, og det bør derfor aldrig gøres.

• Hold kun motorredskabet i de isolerede grebsoverflader, da savkæden kan komme i kontakt med skjulte ledninger. Hvis savkæden kommer i kontakt med en strømførende ledning, kan det medføre, at redskabets fritliggende metaldele også bliver strømførende, og at brugeren får elektrisk stød.

• Bær sikkerhedsbriller og høreværn. Yderligere beskyttelsesudstyr til hoved, hænder, ben og fødder anbefales. Egnet beskyttelsestøj vil reducere risikoen for personskader forårsaget af omkringflyvende løsdele og utilsigtet kontakt med savkæden.

• Betjen ikke en motorsav oppe i et træ. Betjening af en motorsav, mens brugeren opholder sig i et træ, kan medføre personskade.

• Sørg altid for at have ordentligt fodfæste, og betjen kun motorsaven, når du står på et fast, sikkert og plant underlag. Glatte eller ustabile overflader som f.eks. stiger kan medføre, at du taber balancen eller kontrollen over motorsaven.

• Hvis du saver i en gren, som er under spænding, skal du være opmærksom på, at den kan fjedre tilbage. Når spændingen i træfibrene frigives, kan den belastede gren ramme brugeren og/eller kaste motorsaven ud af kontrol.

• Udvis stor forsigtighed ved beskæring af buske og yngre træer. Det slanke materiale kan gribe fat i savkæden og blive pisket fremad mod dig eller trække dig ud af balance.

• Bær motorsaven i håndtaget med motorsaven afbrudt og vendt væk fra kroppen. Sæt altid beskyttelseshylsteret på sværdet, når motorsaven transporteres eller opbevares. Korrekt håndtering af motorsaven vil reducere risikoen for utilsigtet kontakt med den roterende savkæde.

• Følg anvisningerne for smøring, kædespænding og udskiftning af tilbehør. En forkert spændt eller smurt savkæde kan briste eller forøge risikoen for kast.

• Hold håndtagene tørre, rene og frie for olie og fedt. Fedtede, olieindsmurte håndtag er glatte og forsager tab af kontrollen.

• Sav kun i træ. Brug aldrig motorsaven i modstrid med det tiltænkte formål. Eksempel: Brug ikke motorsaven til at skære i plastik, murværk eller byggematerialer, som ikke er af træ. Brug af motorsaven til andre opgaver, end den er beregnet til, kan medføre farlige situationer.

• Vi anbefaler på det kraftigste, at nybegyndere øver sig ved at save i kævler på en buk eller en bænk.GENERELLE SIKKERHEDSINSTRUKTIONER Danish – 671156931-38 Rev.2 2016-11-29 Årsager til og brugerens muligheder for at forhindre kast Der kan opstå kast, hvis sværdspidsen kommer i kontakt med genstande, eller hvis træet lukker sig og klemmer savkæden fast i savsporet. Hvis sværdspidsen kommer i kontakt med genstande, er der risiko for en meget pludselig bagudrettet reaktion, som kaster sværdet opad og tilbage mod brugeren. Fastklemning af savkæden langs toppen af sværdet kan medføre, at sværdet skubbes tilbage imod brugeren med høj hastighed. Alle disse reaktioner kan medføre, at du mister kontrollen over motorsaven, hvilket kan forårsage alvorlig personskade. Forlad dig aldrig udelukkende på de sikkerhedsanordninger, der er bygget ind i motorsaven. Som bruger af en motorsav skal du træffe en række foranstaltninger for at holde dine saveopgaver fri for ulykker og personskader. Kast er et resultat af misbrug af redskabet og/eller forkerte betjeningsprocedurer eller -forhold og kan forhindres ved iagttagelse af de relevante sikkerhedsforholdsregler som beskrevet nedenfor: • Oprethold et sikkert greb med tommelfingrene og de øvrige fingre omkring motorsavens håndtag og begge hænder på motorsaven, og placer kroppen og armene, så du har mulighed for at modstå kræfterne fra eventuelle kast. Kræfterne, der udløses af kast, kan kontrolleres af brugeren, hvis de relevante forholdsregler træffes. Slip ikke motorsaven.• Stræk dig aldrig under arbejdet, og sav ikke over skulderhøjde. Dermed er det i en vis udstrækning muligt at forhindre utilsigtet kontakt imellem spidsen af sværdet og andre genstande, og kontrollen over motorsaven kan bedre opretholdes i uventede situationer.• Brug kun udskiftningssværd og -kæder, der er godkendt af producenten. Forkerte udskiftningssværd og -kæder kan medføre kædebrud og/eller kast.• Følg producentens file- og vedligeholdelsesanvisninger for savkæden. Reduktion af højden på dybdemåleren kan medføre forøget risiko for kast. Forberedelser, inden en ny motorsav tages i brug
• Læs brugsanvisningen omhyggeligt igennem.
• (1) - (110) henviser til illustrationer på side 2-6.
• Oplad batteriet fuldstændigt, før det tages i brug første gang. Se anvisningerne under afsnittet Opladning af batteriet.• Påfyld kædeolie. Se anvisningerne under afsnittet Påfyldning af kædeolie.• Kontrollér skæreudstyrets montering og justering. Se instruktionerne i afsnittet Montering.• Brug ikke motorsaven, før en tilstrækkelig mængde kædesmøreolie har nået savkæden. Se instruktionerne i afsnittet Smøring af skæreudstyr.• Langvarig eksponering for støj kan medføre permanente høreskader. Brug derfor altid godkendt høreværn.

ADVARSEL! Maskinens oprindelige udformning må under ingen omstændigheder ændres uden producentens samtykke. Brug altid originaltilbehør. Ikke-autoriserede ændringer og/eller ikke-godkendt tilbehør kan medføre alvorlige skader eller døden for brugeren eller andre.

ADVARSEL! En motorsav kan være et farligt redskab, som kan forårsage alvorlige, ja endog livsfarlige skader, hvis den bruges forkert eller uforsigtigt. Det er meget vigtigt, at du læser og forstår indholdet i denne brugsanvisning.

ADVARSEL! Langvarig indånding af kædeolietåge og støv fra savspåner kan være sundhedsskadelig.

ADVARSEL! Denne maskine skaber et elektromagnetisk felt under brug. Dette felt kan i nogle tilfælde påvirke aktive eller passive medicinske implantater. For at reducere risikoen for alvorlige eller dødbringende skader anbefaler vi, at personer med medicinske implantater kontakter deres læge og producenten af det medicinske implantat, før de tager maskinen i brug.

ADVARSEL! Tillad aldrig børn at anvende eller være i nærheden af maskinen. Da maskinen er nem at starte, kan børn muligvis starte maskinen, hvis de ikke holdes under opsyn. Dette kan indebære risiko for alvorlige personskader. Tag derfor batteriet ud, når maskinen ikke er under opsyn.GENERELLE SIKKERHEDSINSTRUKTIONER 68 – Danish 1156931-38 Rev. 2 2016-11-29 Vigtigt Brug altid din sunde fornuft Det er ikke muligt at tage højde for alle de situationer, du kan tænkes at komme ud for, når du bruger en motorsav. Udvis derfor altid forsigtighed, og brug din sunde fornuft. Undgå situationer, som du ikke synes, du er tilstrækkeligt kvalificeret til. Hvis du stadig føler dig usikker med hensyn til fremgangsmåden, efter at du har læst disse anvisninger, skal du kontakte en ekspert, før du fortsætter. Du er velkommen til at kontakte din forhandler eller os, hvis du har spørgsmål til brugen af motorsaven. Vi står altid til disposition og giver gerne gode råd, som kan hjælpe dig med at anvende motorsaven på en bedre og mere sikker måde. Du kan også tage et kursus i brug af motorsav. Din forhandler, skovbrugsskolen eller det lokale bibliotek kan give dig yderligere oplysninger om tilgængelige kurser og kursusmaterialer. (Figur 2) Der udføres løbende arbejde med henblik på at forbedre design og teknik - forbedringer, som øger sikkerheden og effektiviteten. Besøg din forhandler jævnligt for at se de nyheder, som du kan få glæde af. Personligt beskyttelsesudstyr Brug altid:

• Beskyttelsesbriller eller ansigtsværn

• Handsker med gennemsavningsbeskyttelse

• Bukser med gennemsavningsbeskyttelse

• Støvler med gennemsavningsbeskyttelse, stålnæser og skridsikre såler

• Forbindingskasse skal altid findes i nærheden. Beklædningen bør i øvrigt være tætsiddende, dog uden at hæmme din bevægelsesfrihed. Maskinens sikkerhedsudstyr I dette afsnit kan du læse om maskinens sikkerhedsdele og deres funktion. Du kan finde oplysninger om kontrol og vedligeholdelse i afsnittet Kontrol, vedligeholdelse og service af motorsavens sikkerhedsudstyr. Se anvisningerne i afsnittet Hvad er hvad? for at se, hvor disse dele sidder på din maskine. Maskinens levetid kan forkortes, og risikoen for ulykker kan øges, hvis maskinen ikke vedligeholdes korrekt, og hvis service og/eller reparation ikke udføres fagligt korrekt. Hvis du har brug for yderligere oplysninger, kan du kontakte nærmeste serviceværksted. VIGTIGT! Denne motorsav til skovbrug er beregnet til skovarbejde som f.eks. fældning, afgrening og savning. National lovgivning kan lægge begrænsninger på brugen af maskinen. Brug kun det sværd/den savkædekombination, der er anbefalet i afsnittet Tekniske data. Brug aldrig maskinen, hvis du er træt, hvis du har drukket alkohol, eller hvis du tager medicin, som kan påvirke dit syn, dit overblik eller din kropskontrol. Brug personligt beskyttelsesudstyr. Se instruktionerne i afsnittet ”Personligt beskyttelsesudstyr”. Foretag aldrig ændringer på maskinen, så den ikke længere svarer til originaludførelsen, og undlad at bruge maskinen, hvis den ser ud til at være blevet ændret af andre. Arbejd aldrig med en maskine, et batteri eller en batterilader, som er defekt. Følg vedligeholdelses-, kontrol- og serviceanvisningerne i denne brugsanvisning. Visse vedligeholdelses- og serviceforanstaltninger må kun udføres af erfarne og kvalificerede specialister. Se anvisningerne under afsnittet Vedligeholdelse. Brug aldrig andet tilbehør end det, som er anbefalet i denne brugsanvisning. Se instruktionerne i afsnittene Skæreudstyr og Tekniske data. BEMÆRK! Anvend altid sikkerhedsbriller og ansigtsværn for at reducere risikoen for skader fra genstande, der slynges ud. En motorsav kan slynge genstande såsom savspåner, små træstykker etc. ud med stor kraft. Dette kan medføre alvorlig skade, især på øjnene.

ADVARSEL! Forkert skæreudstyr eller et forkert sværd/en forkert kædekombination øger risikoen for kast! Brug kun det sværd/den savkædekombination, der er anbefalet, og følg filningsanvisningerne. Se anvisningerne i afsnittet Tekniske data.

ADVARSEL! De fleste ulykker med motorsave sker, når savkæden rammer brugeren. Ved enhver anvendelse af maskinen skal der bruges godkendt personligt beskyttelsesudstyr. Det personlige beskyttelsesudstyr udelukker ikke risikoen for skader, men det mindsker effekten af en skade ved en ulykke. Bed din forhandler om hjælp ved valg af udstyr.

ADVARSEL! Brug aldrig en maskine med defekt sikkerhedsudstyr. Sikkerhedsudstyret skal kontrolleres og vedligeholdes. Se anvisningerne i afsnittet Kontrol, vedligeholdelse og service af motorsavens sikkerhedsudstyr. Hvis maskinen ikke klarer alle kontroller, skal du kontakte serviceværkstedet for at få den repareret.GENERELLE SIKKERHEDSINSTRUKTIONER Danish – 69 1156931-38 Rev.2 2016-11-29 Tastatur Sørg for, at maskinen er tændt eller slukket, når knappen aktivér og deaktivér (1) trykkes og holdes nede (>1 sek.). Den grønne LED (2) tændes eller slukkes. Advarselsindikatoren (3) blinker, hvis kædebremsen er aktiveret, eller hvis der er risiko for overbelastning. Beskyttelsesanordningen mod overbelastning deaktiverer maskinen midlertidigt. Når maskinens normale temperatur er genoprettet, er den igen klar til brug. Konstant lys angiver behov for service. (Figur 6) Automatisk sluk-funktion Maskinen er udstyret med en automatisk slukkefunktion, der deaktiverer maskinen, hvis den ikke anvendes. Maskinen deaktiveres efter 1 minut. Kædebremse med kastbeskyttelse Motorsaven er forsynet med en kædebremse, der er konstrueret til at standse savkæden i tilfælde af kast. En kædebremse reducerer risikoen for ulykker, men det er kun dig som bruger, der kan forhindre dem. (Figur 3) Vær forsigtig ved anvendelse, og sørg for, at sværdets kastrisikoområde aldrig kommer i kontakt med et objekt. (Figur 4)

• Kædebremsen (A) aktiveres enten manuelt (med venstre hånd) eller ved hjælp af træghedsfunktionen. (Figur 5)

• Kastbeskyttelsen (B) aktiveres, når den føres fremad. (Figur 5)

• Denne bevægelse aktiverer en fjederbelastet mekanisme, som stopper drivhjulet.

• Kastbeskyttelsen er ikke kun konstrueret med henblik på en aktivering af kædebremsen. En anden meget vigtig funktion er, at den reducerer risikoen for, at venstre hånd skal ramme savkæden, hvis man mister grebet om det forreste håndtag.

• Kædebremsen skal være aktiveret, når motorsaven startes.

• Brug kædebremsen som 'parkeringsbremse', når du starter saven eller flytter den over kortere afstand, så der ikke opstår ulykker, hvor brugeren og omgivelserne kan komme i kontakt med savkæden, mens den kører.

• Kædebremsen frikobles ved at kastbeskyttelsen føres bagud, mod det forreste håndtag.

• Kast kan være lynhurtige og meget voldsomme. De fleste kast er små og resulterer ikke altid i, at kædebremsen aktiveres. Ved sådanne kast gælder det om at holde motorsaven i et fast greb og ikke slippe det. (Figur 65)

• Om kædebremsen aktiveres manuelt eller via træghedsfunktionen, bestemmes af, hvor voldsomt kastet er, samt hvor motorsaven befinder sig i forhold til det objekt, sværdets kastrisikoområde er kommet i kontakt med. Ved voldsomme kast og i tilfælde, hvor sværdet kasterisikoområde befinder sig så langt væk fra brugeren som muligt, aktiveres kædebremsen af via kædebremsens modvægt (træghed) i kastretningen. (Figur 7)

• Ved mindre voldsomme kast eller i arbejdssituationer, hvor kastrisikoområdet befinder sig nærmere brugeren, aktiveres kædebremsen manuelt via venstre hånd.

• Når motorsaven er i fældestilling, er venstre hånd anbragt, så du ikke kan aktivere kædebremsen manuelt. Når du bruger dette greb, dvs. når venstre hånd er placeret, så den ikke kan påvirke kastebeskyttelsens bevægelse, kan kædebremsen kun aktiveres via træghedsfunktionen. (Figur 8) Vil min hånd altid aktivere kædebremsen i tilfælde af kast? Nej. Der kræves en vis kraft for at føre kastbeskyttelsen fremad. Hvis din hånd kun lige rører ved kastbeskyttelsen eller glider hen over den, er det muligvis ikke tilstrækkeligt til at udløse kædebremsen. Du skal altid holde godt fast om motorsavens håndtag, når du arbejder. Hvis du gør det og oplever et kast, slipper du muligvis aldrig hånden om det forreste håndtag og aktiverer dermed ikke kædebremsen, eller også aktiveres kædebremsen først, når saven har kørt rundt et stykke tid. I en sådan situation kan det forekomme, at kædebremsen ikke kan stoppe kæden, før den rammer dig. Der forekommer også visse arbejdsstillinger, som gør, at din hånd ikke kan nå kastbeskyttelsen og dermed aktivere kædebremsen, for eksempel når saven holdes i fældestilling. Vil træghedsaktiveringen af kædebremsen altid forekomme, hvis der indtræder et kast? Nej. For det første skal bremsen fungere. For det andet skal kastet være tilstrækkeligt kraftigt til at aktivere kædebremsen. Hvis kædebremsen er for følsom, aktiveres den konstant, hvilket besværer arbejdet. Beskytter kædebremsen mig konstant mod skader i tilfælde af kast? Nej. For det første skal bremsen fungere for at give den tilsigtede beskyttelse. For det andet skal bremsen aktiveres som beskrevet ovenfor, så savkæden standses i tilfælde af kast. For det tredje kan kædebremsen aktiveres, men hvis sværdet befinder sig for tæt på dig, kan det forekomme, at bremsen ikke tager farten af kæden og standser den, før motorsaven rammer dig. Det er kun dig, der kan eliminere kast og tilsvarende risici ved at anvende en korrekt arbejdsteknik. Gasreguleringslås Strømudløserlåsen er beregnet til at forhindre utilsigtet aktivering af strømudløseren. Når du trykker påGENERELLE SIKKERHEDSINSTRUKTIONER 70 – Danish 1156931-38 Rev. 2 2016-11-29 strømudløserlåsen (A) (dvs. når du holder om håndtaget), frigøres strømudløseren (B). Når grebet om håndtaget slippes, sættes både strømudløseren og strømudløserlåsen tilbage i deres respektive udgangsstillinger. (Figur 9) Kædefanger Kædefangeren er konstrueret til at opfange en afhoppet eller knækket kæde. Disse hændelser undgås i de fleste tilfælde ved en korrekt kædespænding (se instruktionerne i afsnittet Montering) samt en korrekt vedligeholdelse og service af sværd og kæde (se instruktionerne i afsnittet Generelle arbejdsinstruktioner). (Figur 10) Højrehåndsbeskyttelse Højrehåndsbeskyttelsen skal ud over at beskytte hånden ved et kædeafhop, eller når en kæde knækker, sørge for at grene eller kviste ikke påvirker grebet om det bageste håndtag. (Figur 11) Vibrationer Savning i en hård træsort (de fleste løvtræer) giver flere vibrationer end savning i en blød træsort (de fleste nåletræer). Savning med sløvt eller forkert skæreudstyr (forkert type eller forkert filet) øger vibrationsniveauet. Batteri og batterilader Dette afsnit beskriver sikkerheden vedr. batteriet og batteriladeren til dit batteridrevne produkt. Benyt kun originale Husqvarna-batterier til Husqvarna- produkter, og oplad dem altid kun i originale QC- batteriladere fra Husqvarna. Batterierne er softwarekrypteret. Batterisikkerhed De genopladelige Husqvarna-batterier, BLi, anvendes udelukkende som strømforsyning til den pågældende trådløse Husqvarna-enhed. For at undgå personskade må batteriet ikke anvendes som strømforsyning til andre enheder.

• Brug batteriet i omgivelser, hvor temperaturerne ligger mellem -10 °C og 60 °C.

• Batteriet må ikke udsættes for mikrobølger eller højt tryk.

• Batteriet eller batteriladeren må aldrig rengøres med vand. Se også anvisningerne under overskriften Vedligeholdelse.

• Opbevar batteriet utilgængeligt for børn.

• Beskyt batteriet imod regn og våde omgivelser. Batteriladersikkerhed Brug kun ladere, Husqvarna QC, til opladning af Husqvarnas genopladelige batterier, BLi.

ADVARSEL! Overeksponering af vibrationer kan medføre kredsløbsforstyrrelser eller skader på nervesystemet hos personer med kredsløbsforstyrrelser. Hvis du oplever fysiske symptomer, som kan relateres til overeksponering af vibrationer, skal du straks søge læge. Som eksempler på sådanne symptomer kan nævnes følelsesløshed, mangel på følesans, 'kildren', 'stikken', smerte, manglende eller reduceret styrke, forandringer i hudens farve eller i dens overflade. Disse symptomer opleves almindeligvis i fingre, hænder eller håndled. Symptomerne kan forværres i koldt vejr.

ADVARSEL! Beskyt batteriet fra direkte sollys, varme og åben ild. Der er risiko for, at batteriet kan eksplodere, hvis det kastes på åben ild. Der er risiko for forbrændinger og/eller kemiske forbrændinger.

ADVARSEL! Undgå al hudkontakt med batterisyren. Batterisyre kan forårsage hudirritation, forbrændinger og ætseskader. Hvis du får syre i øjnene, må du ikke gnide øjnene, men sørge for at skylle dem med rigeligt vand i mindst 15 minutter. Søg lægehjælp. I tilfælde af kontakt skal du vaske udsat hud med rigeligt vand og sæbe.

ADVARSEL! Batteriterminaler må aldrig forbindes med nøgler, mønter, skruer eller andre metalgenstande, da dette kan kortslutte batteriet. Genstande må aldrig isættes batteriets luftåbninger. Ubrugte batterier skal holdes væk fra metalgenstande som f.eks. søm, mønter og smykker. Forsøg ikke at skille batteriet ad eller knuse det.

ADVARSEL! Minimer risikoen for elektriske stød eller kortslutninger på følgende måde: Stik aldrig genstande ind igennem batteriladerens køleribber. Forsøg aldrig at adskille batteriladeren. Forbind aldrig batteriladerens poler med metalgenstande, da dette kan kortslutte batteriladeren. Brug godkendte og intakte stikkontakter.GENERELLE SIKKERHEDSINSTRUKTIONER Danish – 711156931-38 Rev.2 2016-11-29• Kontrollér regelmæssigt, at batteriladerens forbindelsesledning er intakt, og at der ikke er revner i den.

• Løft aldrig batteriladeren i selve ledningen, og træk aldrig i ledningen for at afbryde stikket fra stikkontakten.• Hold alle ledninger og forlængerledninger væk fra vand, olie og skarpe kanter. Pas på, at ledningen ikke bliver klemt i døre, hegn eller lignende. Ellers kan det medføre, at disse genstande bliver strømførende.Brug aldrig:• en defekt eller beskadiget batterilader og brug aldrig et defekt, beskadiget eller deformeret batteri.Oplad ikke:• ikkegenopladelige batterier i batteriladeren, og brug dem ikke i maskinen.• batteriladeren til at oplade batteriet udendørs.• batteriladeren i regn eller under fugtige forhold.• batteriet i direkte sollys.Brug kun batteriladeren, hvis omgivelsestemperaturen er mellem 5 °C og 40 °C. Brug batteriladeren på et sted med god ventilation, hvor den ikke udsættes for fugt eller støv. Skæreudstyr Dette afsnit behandler, hvordan du med korrekt vedligeholdelse og ved brug af korrekt type skæreudstyr:• Reducerer maskinens kasttilbøjelighed.• Reducerer forekomsten af savkædeafhop samt savkædebrud.• Bevarer en optimal skarphed.• Øger skæreudstyrets levetid.• Forebygger forøgelse af vibrationsniveauet. Grundregler
• Brug kun det skæreudstyr vi anbefaler! Se anvisningerne i afsnittet Tekniske data.• Hold savkædens skæretænder godt og korrekt filede! Følg vores instruktioner, og brug anbefalet fileholder. En forkert filet eller beskadiget savkæde øger risikoen for ulykker.• Hold korrekt rytterhøjde! Følg vores instruktioner, og brug det anbefalede ryttermål. Hvis ryttermålet er for stort, øges risikoen for kast! (Figur 19)• Hold kæden stram! En utilstrækkeligt strammet kæde øger risikoen for kædeafhop og øger slitagen på sværd, savkæde og savkædedrivhjul. (Figur 24)• Hold skæreudstyret velsmurt og korrekt vedligeholdt! En utilstrækkelig smøring af savkæden øger risikoen for savkædebrud og øger slitagen på sværd, savkæde og savkædedrivhjul. Kastreducerende skæreudstyr Kast kan kun undgås ved, at du som bruger passer på, at sværdet kastrisikoområde aldrig kommer i kontakt med et objekt.Ved at bruge skæreudstyr med en ”indbygget” kastreduktion og ved at file og vedligeholde savkæden korrekt, kan effekten af et kast reduceres.SværdJo mindre næseradius, desto mindre kastrisiko.SavkædeEn savkæde er opbygget af et antal forskellige led, som fås både i standard og i kastreduceret udførelse.Nogle udtryk, som specificerer sværd og savkædeFor at bevare alle sikkerhedsdele på skæreudstyret bør du udskifte slidte og defekte sværd- og kædekombinationer med et sværd og en kæde, som Husqvarna anbefaler. Se anvisningerne under afsnittet Tekniske data for at få yderligere oplysninger om de sværd- og kædekombinationer, vi anbefaler. Sværd• Længde (tommer/cm) (Figur 13)• Antal tænder i næsehjulet (T). (Figur 12)• Savkædedeling (=pitch) (tommer). Sværdets og motorsavens kædedrivhjul skal være tilpasset afstanden mellem drivleddene. (Figur 14)• Antal drivled (stk.). Hver sværdlængde giver i kombination med savkædedelingen og antallet af tænder i næsehjulet et bestemt antal drivled. (Figur 16)• Sværdsporsbredde (tommer/mm). Sværdsporets bredde skal være tilpasset savkædens drivledsbredde.• Savkædeoliehul og hul til kædestrammertap. Sværdet skal være tilpasset motorsavens konstruktion. (Figur 15) ADVARSEL! Brug ikke batteriladeren i nærheden af ætsende eller antændelige stoffer. Batteriladeren må ikke tildækkes. I tilfælde af røgafgivelse eller brand skal batteriladeren afbrydes fra stikkontakten. Du skal være opmærksom på brandfaren.

ADVARSEL! Forkert skæreudstyr eller et forkert sværd/en forkert kædekombination øger risikoen for kast! Brug kun det sværd/den savkædekombination, der er anbefalet, og følg filningsanvisningerne. Se anvisningerne i afsnittet Tekniske data.VIGTIGT! Ingen savkæder eliminerer risikoen for kast.

ADVARSEL! Enhver berøring af en roterende savkæde kan forårsage meget alvorlige skader.GENERELLE SIKKERHEDSINSTRUKTIONER 72 – Danish 1156931-38 Rev. 2 2016-11-29 Savkæde

• Antal drivled (stk.) (Figur 16) Filning og justering af ryttermål på savkæde Generelt angående filning af en skæretand

• Sav aldrig med en sløv savkæde. Tegn på en sløv savkæde er, at du er nødt til at trykke skæreudstyret ned gennem træet, og at træspånerne er meget små. En meget sløv savkæde giver slet ingen træspåner. Det eneste resultat bliver savsmuld.

• En skarp savkæde æder sig selv gennem træet og giver træspåner, som er store og lange. (Figur 18)

• Den savende del af en savkæde kaldes et skæreled og består af en skæretand (A) og en rytter (B). Højdeafstanden mellem disse bestemmer skæredybden. (Figur 19) Ved filning af en skæretand er der fire mål at tage hensyn til 1 Filevinkel (Figur 20) 2 Støttevinkel (Figur 21) 3 Filestilling (Figur 22) 4 Rundfilsdiameter Det er meget svært at file en savkæde korrekt uden hjælpemidler. Derfor anbefaler vi, at du bruger vores fileholder. Den sikrer, at savkæden files, så den giver optimal kastreduktion og skærekapacitet. (Figur 23) Se anvisningerne i afsnittet Tekniske data for at få oplysninger om, hvilke data der gælder ved filning af din motorsavs savkæde. Filning af skæretand Til filning af skæretand kræves en rundfil og en fileholder. Se i afsnittet Tekniske data for at få oplysninger om, hvilken rundfilsdiameter og hvilken fileholder der anbefales til din motorsavs savkæde.

• Kontrollér, at savkæden er stram. En utilstrækkelig stramning medfører, at savkæden bliver ustabil i sideled, hvilket gør en korrekt filning svær. (Figur 24)

• Fil altid fra skæretandens inderside og udad. Tryk ikke hårdt på filen på returtrækket. Fil altid tænderne på den ene side først, og vend derefter motorsaven, og fil den anden sides tænder. (Figur 20)

• Fil på en sådan måde, at alle tænder bliver lige lange. Når der kun er 4 mm (5/32") tilbage af skæretandens længde, er savkæden slidt ned og skal smides væk. (Figur 25) Generelt angående justering af ryttermål

• Ved filning af skæretanden mindskes rytterhøjden (=skæredybden). For at bevare en maksimal skærekapacitet skal ryttermålet sænkes til anbefalet niveau. Se anvisningerne i afsnittet Tekniske data for at få oplysninger om, hvor stort ryttermålet skal være på din motorsavs savkæde. (Figur 26) Justering af ryttermål

• Når ryttermålet justeres, skal skæretænderne være nyfilede. Vi anbefaler, at ryttermålet justeres efter hver tredje savkædefilning. BEMÆRK! Denne anbefaling forudsætter, at skæretændernes længde ikke er blevet filet unormalt ned.

• Ved justering af rytterhøjden kræves en fladfil og et ryttermål. Vi anbefaler, at du anvender vores slibeskala, så du er sikker på at få de korrekte ryttermål og den rigtige vinkel på rytteren.

• Læg slibeskalaen over savkæden. Du kan finde yderligere oplysninger om brug af slibeskalaen på pakken. Læg fladfilen over den overskydende del af rytteren, og fil overskuddet væk. Rytterhøjden er korrekt, når der ikke føles nogen modstand, når filen trækkes over slibeskalaen. (Figur 27) Stramning af savkæden Jo mere du bruger en savkæde, desto længere bliver den. Det er vigtigt, at man justerer skæreudstyret i takt med denne forandring. Kædespændingen skal kontrolleres hver gang, der fyldes savkædeolie på. OBS! En ny savkæde kræver en indkøringsperiode, hvor det er nødvendigt at kontrollere spændingen oftere. Generelt gælder det, at man skal stramme savkæden så meget som muligt, men ikke mere end, at den let kan trækkes rundt med hånden. (Figur 47)

• Udløs grebet ved at folde det ud, indtil det låses fast i åben position. (Figur 28)

Ved al håndtering af kæden skal der bruges handsker.

ADVARSEL! Følgende fejl ved filningen øger savkædens kasttilbøjelighed i betydelig grad.

ADVARSEL! Hvis ryttermålet er for stort, øges savkædens kasttilbøjelighed!

ADVARSEL! En utilstrækkeligt strammet savkæde kan resultere i savkædeafhop, hvilket kan forårsage alvorlige, ja endog livsfarlige personskader.

• Juster kædespændingen ved at dreje hjulet ned (+) for strammere spænding og op (-) for løsere spænding. (Figur 30)

• Stram sværdkoblingen ved at dreje grebet med uret. (Figur 31)

• Fold grebet tilbage for at låse stramningen. (Figur 32) Smøring af skæreudstyr Savkædeolie En savkædeolie skal have en god vedhæftning til savkæden samt en god flydeevne, uanset om det er varm sommer eller kold vinter. Brug aldrig spildolie! Den er skadelig både for dig, maskinen og miljøet. Påfyldning af savkædeolie

• Brug altid mineralbaseret kædeolie. (Figur 33)

• Kontakt dit serviceværksted ved valg af kædesmøreolie.

• Alle vores motorsavsmodeller har automatisk savkædesmøring. En del af modellerne kan også fås med justerbar olietilførsel.

• Tanken til kædeolie er udformet, så dens volumen rækker til ca. tre batteriopladninger. Denne sikkerhedsforanstaltning kræver imidlertid, at der benyttes den rigtige type kædeolie (hvis kædeolien er for tyndtflydende, vil den blive forbrugt hurtigere).

• Brug aldrig spildolie. Dette medfører skader på oliepumpen, sværdet og kæden.

• Det er vigtigt at bruge korrekt olietype i forhold til lufttemperaturen (passende viskositet).

• Lufttemperaturer under 0° C gør en del olier trægt flydende. Dette kan give overbelastning af oliepumpen med skader på pumpedele til følge. Kontrol af savkædesmøring

• Kontrollér savkædesmøringen ved hver tredje batteriladning. Ret sværdspidsen mod et fast, lyst objekt i en afstand af ca. 20 cm (8 tommer). Efter 1 minuts kørsel på 3/4 gas skal man kunne se et tydeligt oliespor på det lyse objekt. (Figur 34) Hvis savkædesmøringen ikke fungerer:

• Kontrollér, at sværdets savkædeoliekanal er åben. Rens den om nødvendigt. (Figur 35)

• Kontrollér, at sværdsporet er rent. Rens det om nødvendigt. (Figur 36)

• Kontrollér, at sværdets næsehjul går let, og at næsehjulets smørehul er åbent. Rens og smør om nødvendigt. (Figur 37) Hvis savkædesmøringen ikke fungerer, efter at ovennævnte kontroller og tilhørende foranstaltninger er gennemført, skal du kontakte dit serviceværksted. Kædedrivhjul Drivsystemet er udstyret med et drivhjul. (Figur 38) Kontrollér regelmæssigt slitageniveauet for kædedrivhjulet. Udskift det, hvis det er unormalt slidt. Slitagekontrol af skæreudstyr Kontrollér dagligt savkæden for:

• Synlige revner i nitter og led.

• Om savkæden er stiv.

• Om nitter og led er unormalt slidte. Kassér savkæden, hvis den viser et eller flere af ovenstående tegn. Vi anbefaler, at du bruger en ny savkæde til at måle, hvor slidt din savkæde er. Når der kun er 4 mm tilbage af skæretandens højde, er savkæden slidt og skal kasseres. Sværd Kontrollér regelmæssigt:

• Hvis der dannes ujævnheder på sværdbommenes ydre sider. File væk om nødvendigt. (Figur 39)

• Hvis sværdsporet er unormalt slidt. Sværdet udskiftes om nødvendigt.

• Hvis sværdnæsen er unormalt eller ujævnt slidt. Hvis der er dannet en ”fordybning”, hvor sværdnæsens radius slutter på sværdets underside, har du kørt med utilstrækkeligt opstrammet savkæde. (Figur 40)

• For at opnå en maksimal levetid bør sværdet vendes dagligt. (Figur 41)

ADVARSEL! Utilstrækkelig smøring af skæreudstyret kan resultere i savkædebrud, hvilket kan medføre alvorlige, ja endog livsfarlige personskader.

ADVARSEL! De fleste ulykker med motorsave sker, når savkæden rammer brugeren. Brug personligt beskyttelsesudstyr. Se instruktionerne i afsnittet ”Personligt beskyttelsesudstyr”. Undgå at udføre opgaver, som du ikke føler dig tilstrækkeligt kvalificeret til. Se instruktionerne i afsnittene Personligt beskyttelsesudstyr, Kastforebyggende foranstaltninger, Skæreudstyr og Generelle arbejdsinstruktioner. Undgå situationer, hvor der foreligger kastrisiko. Se instruktionerne i afsnittet Maskinens sikkerhedsudstyr. Brug anbefalet skæreudstyr, og kontrollér dets tilstand. Se instruktionerne i afsnittet Tekniske data og Generelle sikkerhedsinstruktioner. Kontrollér funktionen af motorsavens sikkerhedsdetaljer. Se instruktionerne i afsnittet Generelle arbejdsinstruktioner og Generelle sikkerhedsinstruktioner. Anvend aldrig en motorsav ved at holde den i én hånd. Du kan ikke håndtere motorsaven sikkert med én hånd. Hav altid et fast, sikkert greb om håndtagene med begge hænder.MONTERING 74 – Danish 1156931-38 Rev. 2 2016-11-29 Montering af sværd og kæde

• Kontrollér, at kædebremsen ikke er i udløst stilling ved at føre kædebremsens kastbeskyttelse mod den forreste håndtagsbøjle. (Figur 42)

• Fjern drivhjulsdækslet ved at dreje knappen mod uret. Fjern transportbeskyttelsen (A). (Figur 43)

• Montér sværdet over sværdbolten. Placér sværdet i bageste stilling. Placér kæden over kædedrivhjulet og i sværdsporet. Begynd på sværdets overside. (Figur 44)

• Kontrollér, at æggen på skæreleddene er peger fremad på sværdets overside. Monter koblingskappen og sørg for, at kædespændetappen passer i sværdets udtag. Kontroller, at kædens drivled passer på kædedrivhjulet, og at kæden ligger rigtigt i sværdsporet.

• Stram kæden ved at dreje hjulet ned (+). Kæden skal strammes, indtil den ikke svinger ud fra undersiden af sværdet. (Figur 45)

• Kæden er korrekt strammet, når den ikke svinger ud fra undersiden af sværdet, men stadig kan drejes frit manuelt. Hold sværdspidsen opad, og stram sværdkoblingen ved at dreje grebet med uret. (Figur 46)

• På en ny kæde skal kædestramningen kontrolleres ofte, indtil kæden er kørt til. Kontrollér kædestramningen regelmæssigt. Korrekt kæde betyder god skærekapacitet og lang levetid. (Figur 47) Montering af barkstøtte Kontakt nærmeste serviceværksted for at få monteret en barkstøtte. (Figur 48)

ADVARSEL! Fjern altid batteriet, før der udføres nogen form for montering, vedligeholdelse og/eller kontrol på maskinen. Ved al håndtering af kæden skal der bruges handsker.HÅNDTERING AF BATTERI Danish – 751156931-38 Rev.2 2016-11-29 Batteristatus Displayet viser batteriets ladestatus og om der er problemer med batteriet. Batteriets ladestatus vises i fem sekunder, efter at maskinen er slukket eller batteriindikatoren (1) trykkes. Advarselssymbolet på batteriet tændes, når der er sket en fejl (2). Se fejlkoder. (Figur 49) Batteriladere Tilslutning af batteriladeren

• Slut batteriladeren til en strømkilde med den spænding og frekvens, der fremgår af typeskiltet. Sæt stikket i stikkontakten i væggen. LED'en på batteriladeren blinker grønt en enkelt gang. (Figur 50)• Batteriet bliver ikke ladt op, hvis batteritemperaturen er højere end 50 °C. Tilslutning af batteriet til batteriladeren Kontrollér regelmæssigt, at batteriladeren og batteriet er intakt. Se også anvisningerne under overskriften Vedligeholdelse.Batteriet skal lades op, inden det tages i brug første gang. Batteriet er kun ladt 30 % op, når det leveres.• Tilslut opladeren til batteriet. (Figur 50)• Den grønne lampe på opladeren er tændt under opladningen. (Figur 51)• Når alle LED'erne er tændt på batteriet, er det fuldt opladet. (Figur 52)• Tag opladeren af batteriet.• Træk stikket ud af stikkontakten. Der må ikke trækkes hårdt i forsyningsledningen for at afbryde den fra stikkontakten. Ladestatus Lithium-ion-batterier kan oplades, uanset hvad deres ladeniveau er. Ladeprocessen kan annulleres eller startes, uanset hvad batteriets ladeniveau er. (Figur 53) Transport og opbevaring
• De indeholdte lithium-ion-batterier er omfattet af lovkravene om farligt gods.• For kommerciel transport, håndteret af f.eks. tredjeparter eller speditører, skal særlige krav vedrørende emballering og mærkning overholdes.• Som forberedelse til, at artiklen afsendes, er det nødvendigt at konsultere en ekspert i farlige stoffer. Sørg også for at overholde nationale bestemmelser, der kan være mere detaljerede.• Afdæk åbne kontakter, og pak batteriet på en sådan måde, at det ikke kan bevæge sig rundt i emballagen.• Udtag altid batteriet ved opbevaring eller transport.• Opbevar batteriet og batteriladeren på et tørt sted, hvor de ikke udsættes for fugt eller frost.• Batteriet må ikke opbevares på steder, hvor statisk elektricitet kan forekomme. Batteriet må aldrig opbevares i en metalkasse.• Opbevar batteriet og batteriladeren ved temperaturer på 5 °C til 45 °C og aldrig i direkte sollys.• Batteriladeren må kun opbevares på et tørt sted indendørs.• Sørg for at opbevare batteriet afbrudt fra batteriladeren. Opbevar udstyret i et aflåseligt område, så den ikke er tilgængelig for børn og uvedkommende.• Sørg for, at maskinen er ordentligt rengjort, og at der er udført fuldstændig service, inden langtidsopbevaring.• Skæreudstyrets transportbeskyttelse skal altid være monteret under transport og opbevaring af maskinen, så du ikke kommer til at røre ved den skarpe kæde ved et uheld. Også en kæde, der ikke er i bevægelse, kan forårsage alvorlige skader på brugeren eller andre personer, som kommer i kontakt med den.• Fastgør maskinen under transport.LED-lygter BatteristatusAlle LED'er tændes Fuldt opladet (75-100 %).LED 1, LED 2, LED 3 er tændt.Batteriet er opladet 50-75 LED 1, LED 2 er tændt.Batteriet er opladet 25-50 LED 1 er tændt. Batteriet er opladet 0-25 %.LED 1 blinker.Batteriet er afladet. Oplad batteriet. ADVARSEL! Risiko for elektrisk stød og kortslutning. Brug godkendte og intakte stikkontakter. Kontrollér, at ledningen ikke er beskadiget. Udskift ledningen, hvis den ser ud til at være beskadiget på nogen måde.LED-display LadestatusLED 1 blinker.Batteriet er opladet 0-25 %.LED 1 er tændt, LED 2 blinker.Batteriet er opladet 25-50 %.LED 1, LED 2 er tændt, LED 3 blinker.Batteriet er opladet 50-75 %.LED 1, LED 2, LED 3 er tændt, LED 4 blinker.Batteriet er opladet 75-100 %LED 1, LED 2, LED 3, LED 4 er tændt.Når alle LED'erne er tændt på batteriet, er det fuldt opladet.HÅNDTERING AF BATTERI 76 – Danish 1156931-38 Rev. 2 2016-11-29 Bortskaffelse af batteriet, batteriladeren og maskinen Symbolet på produktet eller emballagen angiver, at dette produkt ikke må behandles som almindeligt husholdningsaffald. Produktet skal i stedet afleveres på en genbrugsstation, hvor de elektriske og elektroniske dele kan genvindes. Ved at sørge for at dette produkt håndteres på en korrekt måde, kan du være med til at forhindre potentielt negative påvirkninger af miljø og mennesker, som ellers kan forekomme ved ukorrekt bortskaffelse af produktet. Du kan få yderligere oplysninger om genbrug af dette produkt ved at kontakte de lokale myndigheder, dit renoveringsselskab eller den butik, hvor produktet er købt.START OG STOP Danish – 771156931-38 Rev.2 2016-11-29 Start og stop
• Før du sætter batteriet i maskinen, skal du altid kontrollere, at strømudløseren arbejder korrekt og vender tilbage til positionen "OFF", når den slippes. Maskinen er udstyret med en strømudløserlås, som forhindrer utilsigtet aktivering af strømudløseren. (Figur 54)• Start aldrig motorsaven, uden at sværd, savkæde og alle dæksler er monteret korrekt. Se instruktionerne i afsnittet Montering. (Figur 55)• Hold øje med omgivelserne, og kontrollér, at der ikke er nogen risiko for, at mennesker eller dyr kan komme i kontakt med skæreudstyret. (Figur 56)• Hold altid fast om motorsaven med begge hænder. Hold højre hånd på det bageste håndtag og venstre hånd på det forreste håndtag. Alle brugere, både højre- og venstrehåndede, skal bruge dette håndgreb.Hold godt fast om motorsaven, så tommelfingrene og de øvrige fingre griber om håndtaget på motorsaven. (Figur 57) Start
• Isæt batteriet i maskinen. Batteriet bør glide nemt ind i batteriholderen på maskinen. Hvis batteriet ikke nemt glider ind, isættes det ikke korrekt. (Figur 58)• Tryk ned på batteriet. Du hører et klik, når batteriet låser sig på plads. (Figur 59)• Tryk på knappen og hold den nede (>1 sek.), indtil den grønne LED tændes. (Figur 60) Stop Maskinen deaktiveres ved hjælp af start/stop-knappen på tastaturet (den grønne LED går ud). (Figur 60)Bemærk! Sørg altid for at forhindre utilsigtet igangsætning ved at fjerne batteriet fra maskinen, når den ikke er i brug, og når den er uden opsyn. Fjern batteriet ved at trække det ud af maskinen, samtidig med at batteriudløserknapperne på batteriet trykkes ind. (Figur 61) ADVARSEL! Inden start skal du være opmærksom på følgende:Start ikke motorsaven, uden at sværd, kæde og alle dæksler er monteret korrekt. Drivhjulet kan i modsat fald løsne sig og forårsage personskader.Sørg for, at du står stabilt, og at kæden ikke kan gribe fat i noget.Sørg for, at ingen uvedkommende opholder sig inden for arbejdsområdet.ARBEJDSTEKNIK 78 – Danish 1156931-38 Rev. 2 2016-11-29 Før hver anvendelse: (Figur 62) 1 Kontrollér, at kædebremsen fungerer ordentligt og er intakt. 2 Kontrollér, at bageste højrehåndsbeskyttelse ikke er beskadiget. 3 Kontrollér, at strømudløserlåsen fungerer rigtigt og ikke er beskadiget. 4 Kontrollér, at tastaturet fungerer ordentligt og ikke er beskadiget. 5 Kontrollér, at alle håndtag er fri for olie. 6 Kontrollér, at alle motorsavens detaljer er fastspændte, og at de ikke er beskadigede eller mangler. 7 Kontrollér, at kædefangeren er på plads og er intakt. 8 Kontrollér kædespændingen. 9 Kontrollér, at batteriet er ladet helt op, og at det sidder ordentligt fast i motorsaven. 10 Kontrollér, at savkæden holder op med at bevæge sig, når strømudløseren slippes. SavE Maskinen er udstyret med en strømsparefunktion (savE). Aktiver funktionen ved at trykke på savE-knappen på tastaturet. Med savE aktiveret forlænges savens mulige driftstid, idet kædehastigheden reduceres. (Figur 63) Bemærk! Når maskinen bruges med SavE aktiveret, er det kun kædehastigheden, der reduceres. Maskinens skærekraft reduceres ikke. Generelle arbejdsinstruktioner Grundlæggende sikkerhedsregler 1 Hold øje med omgivelserne:

• For at du kan være sikker på, at hverken mennesker, dyr eller andet kan påvirke din kontrol over maskinen.

• For at forhindre, at førnævnte ikke risikerer at komme i kontakt med savkæden eller blive ramt af et faldende træ og derved komme til skade. BEMÆRK! Følg ovennævnte punkter, men brug aldrig en motorsav, hvis det ikke er muligt at tilkalde hjælp i tilfælde af en ulykke. 2 Undgå anvendelse i dårligt vejr. F.eks. i tæt tåge, kraftig regn, hård vind og kraftig kulde osv. Arbejde i dårligt vejr er trættende og medfører ofte yderligere risici, f.eks. glat underlag, lynnedslag, uforudsigelig faldretning osv. 3 Vær yderst forsigtig ved afsavning af smågrene, og undgå at save i buske (= mange smågrene samtidigt). Smågrene kan efter afsavning sætte sig fast i savkæden, slynges mod dig og forårsage alvorlig personskade. 4 Sørg for, at du kan gå og stå sikkert. Kig efter eventuelle forhindringer ved en uventet retræte (rødder, sten, grene, huller, grøfter osv.). Vær meget forsigtig ved arbejde i skrånende terræn. 5 Vær yderst forsigtig ved savning i træer, som ligger i spænd. Et spændt træ kan efter gennemsavning svippe tilbage til sin normale stilling. Hvis du placerer dig forkert, og lægger savsnittet forkert, kan det betyde, at træet rammer dig eller maskinen, så du mister kontrollen. Begge omstændigheder kan forårsage alvorlig personskade. (Figur 64) 6 Før motorsaven flyttes, skal den deaktiveres, og savkæden skal låses ved hjælp af kædebremsen. Bær motorsaven med sværd og kæde bagudvendt. Ved transport af motorsaven skal sværdbeskyttelsen påsættes. 7 Når du anbringer motorsaven på jorden, skal du låse savkæden med kædebremsen og holde øje med maskinen. Deaktiver maskinen, og fjern batteriet, før motorsaven efterlades uden opsyn. Grundregler 1 Ved at forstå, hvad et kast kan medføre, og hvordan det opstår, kan du reducere eller eliminere overraskelsesmomentet. Overraskelsen øger ulykkesrisikoen. De fleste kast er små, men en del er lynhurtige og meget voldsomme. 2 Hold altid motorsaven i et fast greb med højre hånd på det bageste håndtag og venstre hånd på det forreste håndtag. Tommelfingrene og de andre fingre skal VIGTIGT! Dette afsnit behandler grundlæggende sikkerhedsregler for arbejde med motorsave. Informationen kan aldrig erstatte den kundskab, en faguddannet bruger har i form af uddannelse og praktisk erfaring. Når du kommer ud for en situation, som du er usikker på, skal du spørge en ekspert til råds. Henvend dig i din motorsavsforretning, på dit serviceværksted eller til en erfaren motorsavsbruger. Undgå at udføre opgaver, som du ikke føler dig tilstrækkeligt kvalificeret til! Inden motorsaven tages i brug, skal du forstå, hvad et kast er for noget, og hvordan det kan undgås. Se instruktionerne i afsnittet Kastforebyggende foranstaltninger. Inden motorsaven tages i brug, skal du forstå forskellen mellem at save med sværdets underside og dets overside. Se anvisningerne i afsnittene Kastforebyggende foranstaltninger og Maskinens sikkerhedsudstyr. Brug personligt beskyttelsesudstyr. Se instruktionerne i afsnittet ”Personligt beskyttelsesudstyr”.

ADVARSEL! Nogle gange sætter spåner sig fast i drivsystemet, så savkæden klemmes fast. Deaktiver altid maskinen, og tag batteriet ud, før der udføres rengøringsarbejde.ARBEJDSTEKNIK Danish – 79 1156931-38 Rev.2 2016-11-29 omslutte håndtagene. Alle brugere - uanset om man er venstre- eller højrehåndet - skal bruge dette greb. Ved at anvende dette greb kan du bedst reducere effekten af et kast og samtidigt bevare kontrollen over motorsaven. Slip ikke håndtagene! (Figur 65) 3 De fleste kastulykker sker ved kvistning. Sørg derfor for, at du står stabilt, og at ingen genstande på jorden kan få dig til at snuble eller miste balancen. Ved uagtsomhed kan sværdets kastrisikoområde utilsigtet ramme en gren, et nærliggende træ eller noget andet og fremkalde et kast. Sørg for at have god kontrol over arbejdsemnet. Hvis de emner, du saver, er små og lette, kan de gå fast i savkæden og slynges mod dig. Selvom dette ikke i sig selv behøver at være farligt, kan du blive overrasket og miste kontrollen over saven. Sav aldrig stablede pinde eller grene uden at skille dem ad. Sav kun en pind eller gren ad gangen. Fjern de afsavede stykker, så arbejdsområdet forbliver sikkert. (Figur 74) 4 Brug aldrig motorsaven over skulderhøjde, og undgå at save med sværdspidsen. Brug aldrig motorsaven kun med én hånd. (Figur 66) 5 For at have fuld kontrol over din motorsav skal du stå stabilt. Arbejd aldrig stående på en stige, oppe i et træ, eller når du ikke står på et stabilt underlag. (Figur 67) 6 Sav med høj kædehastighed, dvs. med fuld gas. 7 Vær yderst forsigtig, når du saver med sværdets overside, dvs. når du saver fra saveobjektets underside. Dette kaldes at save med skubbende savkæde. Savkæden skubber da motorsaven bagud mod brugeren. Hvis savkæden klemmes fast, kan motorsaven kastes bagud mod dig. (Figur 68) 8 Hvis brugeren ikke holder imod motorsavens kraft, er der risiko for, at motorsaven slår så langt bagud, at sværdets kastrisikoområde er den eneste kontakt med træet, hvilket medfører til et kast. (Figur 69) At save med sværdets underside, dvs. save fra objektets overside og ned, kaldes at save med trækkende savkæde. Da trækkes motorsaven mod træet og motorsavskroppens forkant bliver en naturlig støtte mod stammen. Savning med trækkende savkæde giver brugeren bedre kontrol over motorsaven, og man ved, hvor sværdets kastrisikoområde befinder sig. (Figur 70) 9 Følg file- og vedligeholdelsesinstruktionerne for sværd og savkæde. Ved udskiftning af sværd og savkæde må kun de af os anbefalede kombinationer benyttes. Se instruktionerne i afsnittet Skæreudstyr og i afsnittet Tekniske data. Grundlæggende saveteknik Generelt

• Brug altid fuld gas ved al savning!

• Slip strømudløseren efter hvert savsnit (det kan medføre alvorlige motorskader, hvis motoren kører for længe med fulde omdrejninger uden belastning, dvs. uden modstanden fra savkæden under savningen).

• At save oppefra og ned = At save med ”trækkende” savkæde.

• At save nedefra og op = At save med ”skubbende” savkæde. Savning med ”skubbende” savkæde medfører en øget kastrisiko. Se instruktionerne i afsnittet Kastforebyggende foranstaltninger. Betegnelser Kvistning = Kapning af grene fra fældet træ. Spaltning = Når det objekt, som du skal kappe, brækkes af, inden gennemsavningen er færdig. Inden hver kapning er der fem meget vigtige faktorer at tage hensyn til: 1 Skæreudstyret må ikke klemmes fast i savsnittet. (Figur 71) 2 Savobjektet må ikke spaltes. (Figur 72) 3 Savkæden må ikke slå ned i jorden eller andet under og efter gennemsavningen. (Figur 73) 4 Foreligger der kastrisiko? (Figur 4) 5 Kan terrænet og omgivelsernes udseende påvirke, hvor stabilt og sikkert du kan gå og stå? At savkæden klemmes fast, eller at savobjektet spaltes skyldes to faktorer: Hvilken støtte savobjektet har før og under kapning, og om objektet er i spænd. Førnævnte uønskede foreteelser kan i de fleste tilfælde undgås ved at udføre kapningen i to trin, både fra over- og undersiden. Det gælder om at neutralisere saveobjektets ”vilje” til at klemme savkæden fast eller til at spaltes. Følgende punkter er en teoretisk gennemgang af, hvordan man håndterer de mest almindelige situationer, som en motorsavsbruger kan komme ud for.

ADVARSEL! Anvend aldrig en motorsav ved at holde den i én hånd. Du kan ikke håndtere motorsaven sikkert med én hånd. Hav altid et fast, sikkert greb om håndtagene med begge hænder.

ADVARSEL! Hvis savkæden kiler sig fast i savsporet: Deaktiver maskinen! Forsøg ikke at rykke maskinen løs. Hvis du gør det, kan du komme til skade på savkæden, hvis maskinen pludselig kommer fri. Brug en løftestang til at åbne savsporet og få maskinen fri.ARBEJDSTEKNIK 80 – Danish 1156931-38 Rev. 2 2016-11-29 Kapning Hvis du har en stabel pinde, skal hver enkelt af de pinde, du vil save, fjernes fra stablen, placeres på en savbuk og saves for sig. Fjern de afsavede pinde fra arbejdsområdet. Hvis du lader dem ligge i arbejdsområdet, forøger du både risikoen for kast og for at miste balancen, når du arbejder. (Figur 74) Stammen ligger på jorden. Der er ingen risiko for fastklemning af savkæden eller spaltning af savobjekt. Der er dog stor risiko for, at savkæden rammer jorden efter gennemsavning. Sav oppefra og ned gennem hele stammen. Vær forsigtig ved slutningen af savsnittet for at undgå at savkæden rammer jorden. Behold fuld gas, men vær forberedt på det, der kan ske. Hvis det er muligt (= kan stammen drejes?), bør savsnittet afsluttes 2/3 ned i stammen. Drej stammen, så den resterende 1/3 kan afsluttes oppefra. (Figur 75) Stammen har støtte i den ene ende. Stor risiko for spaltning. Begynd med at save nedefra og op (ca. 1/3 af stammens diameter). Afslut oppefra, så savsporene mødes. (Figur 76) Stammen har støtte i begge ender. Stor risiko for fastklemning af savkæden. Begynd med at save oppefra (ca. 1/3 af stammens diameter). Afslut savningen nedefra, så savsporene mødes. (Figur 77) Træfældningsteknik Sikkerhedsafstand Sikkerhedsafstanden mellem det træ, der skal fældes, og den nærmeste arbejdsplads skal være 2 1/2 trælængde. Sørg for, at der ikke befinder sig nogen inden for denne ”risikozone” før og under fældning. (Figur 78) Faldretning Hensigten ved træfældning er at placere træet på en sådan måde, at den efterfølgende kvistning samt afkapning af stammen kan udføres i så ”enkelt” terræn som muligt. Man skal kunne gå og stå sikkert. Når du har besluttet, i hvilken retning du vil fælde træet, skal du vurdere, hvad træets naturlige faldretning er. De faktorer, som styrer dette, er:

• Forhindringer i nærheden af træet: f.eks. andre træer, kraftkabler, veje og bygninger.

• Kig efter skader og råd i stammen, da det øger risikoen for, at træet knækker og begynder at falde, når du ikke regner med det. Efter denne vurdering kan man være tvunget til at lade træet falde i sin naturlige faldretning, da det er umuligt eller for farligt at placere det i den retning, man havde planlagt fra begyndelsen. En anden vigtig faktor, som ikke påvirker faldretningen, men har med din personlige sikkerhed at gøre, er at kontrollere, at træet ikke har nogle beskadigede eller ”døde” grene, som kan falde ned og skade dig under fældningsarbejdet. Først og fremmest skal det undgås, at det faldende træ sætter sig fast i et andet. At tage et fastfældet træ ned er meget farligt og er forbundet med meget stor ulykkesrisiko. Se instruktionerne i afsnittet Håndtering af et mislykket fældningsforsøg. Underkvistning og retrætevej Afgren stammen op til skulderhøjde. Det er sikrest at arbejde oppefra og ned og at have stammen mellem dig og motorsaven. (Figur 79) Ryd undervegetationen rundt om træet, og vær opmærksom på eventuelle forhindringer (sten, grene, huller osv.), så du får en let fremkommelig retrætevej, når træet begynder at falde. Retrætevejen bør ligge ca. 135° skråt tilbage fra træets planlagte faldretning. (Figur 80) 1 Risikoområde 2 Retrætevej 3 Faldretning

ADVARSEL! Forsøg aldrig at save pinde, når de er stablede eller ligger tæt sammen. Sådanne fremgangsmåder forøger risikoen for kast markant, hvorved der kan opstå alvorlig eller livstruende skade. VIGTIGT! Det kræver stor erfaring at fælde et træ. En uerfaren motorsavsbruger skal ikke fælde træer. Undgå at udføre opgaver, som du ikke er tilstrækkelig kvalificeret til! VIGTIGT! Ved kritiske fældningsmomenter bør høreværnet fældes op, så snart savningen er ophørt, så lyde og advarselssignaler kan høres.ARBEJDSTEKNIK Danish – 81 1156931-38 Rev.2 2016-11-29 Fældning Fældningen udføres med tre savsnit. Først laves retningssnittet, som består af et oversnit og et undersnit, og derefter afsluttes fældningen med fældesnittet. Ved korrekt placering af disse savsnit, kan man styre faldretningen meget præcist. Retningssnit Ved udsavning af retningssnittet begynder man med oversnittet. Sigt efter savens faldretningsmærke (1) mod et mål længere fremme i terrænet, hvor træet skal falde (2). Stå til højre for træet bag saven, og sav med trækkende savkæde. Sav derefter undersnittet, så det afsluttes præcis, hvor oversnittet slutter. (Figur 81) Retningssnitdybden skal være 1/4 af stammens diameter, og vinklen mellem over- og undersnit skal være mindst 45°. De to snit mødes i den såkaldte retningssnitlinje. Retningssnitlinjen skal ligge præcist horisontalt og samtidig danne en ret vinkel (90°) i forhold til den valgte faldretning. (Figur 82) Fældesnit Fældesnittet saves fra den anden side af træet og skal ligge absolut horisontalt. Stå på venstre side af træet og sav med trækkende savkæde. Placér fældesnittet ca. 3-5 cm (1,5-2 tommer) over retningssnittets horisontalplan. (Figur 83) Placer barkstøtten (hvis den er monteret) bag brudpunktet. Sav med fuld gas, og før savkæden/sværdet langsomt ind i træet. Vær opmærksom på, om træet bevæger sig i modsat retning i forhold til den valgte faldretning. Sæt en fældekile i eller et brækjern i fældesnittet, så snart snitdybden tillader det. (Figur 84) Fældesnittet skal afsluttes parallelt med retningssnitlinjen, så afstanden mellem de to er mindst 1/ 10 af stammens diameter. Den ikke gennemsavede del af stammen kaldes brudpunktet. Brudpunktet fungerer som et hængsel, som styrer retningen af det faldende træ. (Figur 85) Al kontrol over træets faldretning mistes, hvis brudpunktet er for lille eller gennemsavet, eller hvis retningssnit og fældesnit er forkert placeret. (Figur 86) Når fældesnittet og retningssnittet er færdigsavet, skal træet begynde at falde af sig selv eller ved hjælp af fældekilen eller brækjernet. (Figur 87) Vi anbefaler at bruge en sværdlængde, som er længere end træets diameter, så fælde- og retningssnit kan udføres med et såkaldt 'enkelt savsnit'. Se anvisningerne i afsnittet Tekniske data for at få oplysninger om, hvilke sværdlængder der anbefales til din motorsavsmodel. (Figur 88) Der findes metoder til fældning af træer med en stammediameter, der er større end sværdlængden. Disse metoder medfører en meget stor risiko for, at sværdets kastrisikoområde kommer i nærheden af et objekt. (Figur 4) Håndtering af et mislykket fældningsforsøg Nedtagning af et ”fastfældet træ” At tage et fastfældet træ ned er meget farligt og er forbundet med meget stor ulykkesrisiko. Forsøg aldrig at save det fældede træ ned. Undgå at arbejde inden for risikoområdet af det hængende og næsten fældede træ. (Figur 89) Den sikreste metode er at bruge et spil.

• Traktormonteret (Figur 90)

• Bærbar (Figur 91) Savning i træer og grene, som befinder sig i spænd Forberedelser: Bedøm, i hvilken retning spændingen er rettet, samt hvor den har sit brudpunkt (dvs. det sted, hvor den ville brække over, hvis den blev spændt endnu mere). (Figur 92) Afgør, hvordan du på den sikreste måde kan frigøre spændingen, og om du kan klare det. Ved særligt komplicerede situationer er den eneste sikre metode helt at undlade at bruge motorsaven og i stedet bruge et spil. Generelt gælder: Placér dig, så du ikke risikerer at blive ramt af træet / grene, når spændingen udløses. (Figur 93) Lav et eller flere savsnit på eller i nærheden af brudpunktet. Sav så dybt ind og med så mange snit, som der kræves, for at spændingen i træet/grenen skal udløses så meget, at træet ”brækker af” ved brudpunktet. (Figur 94) Sav aldrig helt igennem et objekt, der er i spænd! Hvis du skal save igennem træet/grenen, skal du lave to eller tre snit med en afstand på 3 cm og en dybde på 3-5 cm. (Figur 95) Fortsæt med at save dybere, indtil spændingen i træet/ grenen fjernes. (Figur 96) Sav træet/grenen fra den modsatte side, når spændingen er fjernet.

ADVARSEL! Vi fraråder utilstrækkeligt kvalificerede brugere at fælde et træ med en sværdlængde, som er kortere end stammediameteren!ARBEJDSTEKNIK 82 – Danish 1156931-38 Rev. 2 2016-11-29 Kastforebyggende foranstaltninger Hvad er kast? Kast er betegnelsen på en pludselig reaktion, hvor motorsav og sværd kastes fra et objekt, som er kommet i kontakt med sværdspidsens øverste kvadrant, det såkaldte kastrisikoområde. (Figur 69) Kast slår altid i sværdplanets retning. Det mest almindelige er, at motorsav og sværd kastes opad og bagud mod brugeren. Dog forekommer der andre kastretninger afhængigt af, hvor motorsaven befandt sig i det øjeblik, sværdets kastrisikoområde var i kontakt med et objekt. Kast kan kun ske, når sværdets kastrisikoområde kommer i kontakt med et objekt. (Figur 4) Kvistning Sørg for, at du kan gå og stå sikkert! Arbejd fra venstre side af stammen. Arbejd så tæt ved motorsaven som muligt for at få den bedste kontrol. Når det er muligt, skal du lade savens vægt hvile på stammen. Flyt dig kun, når du har stammen mellem dig og motorsaven. (Figur 97) Kapning af stammen til tømmerstokke Se instruktionerne i afsnittet Grundlæggende saveteknik.

ADVARSEL! Kast kan være lynhurtige, pludselige og voldsomme og kan kaste motorsav, sværd og savkæde mod brugeren. Er savkæden i bevægelse, når og hvis den rammer brugeren, kan der opstå meget alvorlige, ja endog livsfarlige personskader. Det er nødvendigt at forstå, hvad der forårsager kast, og at de kan undgås ved forsigtighed og korrekt arbejdsteknik.

ADVARSEL! De fleste kastulykker sker ved afgrening. Anvend aldrig sværdet i kastrisikoområdet. Vær yderst forsigtig, og undgå, at sværdspidsen kommer i kontakt med pinden samt andre grene og genstande. Vær yderst forsigtig ved savning af grene, som befinder sig i spænd. De kan fjedre tilbage mod dig og resultere i, at du mister kontrollen, så der opstår skade.VEDLIGEHOLDELSE Danish – 831156931-38 Rev.2 2016-11-29 Generelt Brugeren må kun udføre den form for vedligeholdelses- og servicearbejde, der beskrives i denne brugsanvisning. Mere omfattende arbejde skal udføres af et autoriseret serviceværksted. Kontrol, vedligeholdelse og service af motorsavens sikkerhedsudstyr Kædebremse med kastbeskyttelse Kontrol af kastbeskyttelse• Kontrollér, at kastbeskyttelsen er hel og uden synlige defekter, f.eks. materialerevner. (Figur 98)• Før kastbeskyttelsen frem og tilbage for at kontrollere, at den går let, og at den er stabilt forankret på maskinen. (Figur 99)Kontrol af træghedsfunktionen• Hold motorsaven, med motoren slukket, over en træstub eller et andet stabilt underlag. Slip det forreste håndtag, og lad motorsaven falde ned af sig selv mod stubben, mens den drejer omkring det bageste håndtag. (Figur 100)Når sværdspidsen rammer stubben, skal bremsen udløses.Kontrol af bremsevirkning• Aktiver motorsaven. Sørg for, at savkæden ikke er i kontakt med jorden eller noget andet. Se anvisningerne under overskriften Start og stop.• Hold motorsaven i et fast greb med tommelfingre og fingre rundt om håndtagene. (Figur 65)• Giv fuld gas, og aktivér kædebremsen ved at dreje venstre håndled mod kastbeskyttelsen. Slip ikke det forreste håndtag. Kæden skal stoppe øjeblikkeligt. (Figur 101) Lås på strømudløser

• Kontrollér, at strømudløseren låses i tomgangsstilling, når strømudløserlåsen slippes. (Figur 102)• Tryk på strømudløserlåsen, og kontrollér, at den springer tilbage til udgangsstillingen, når den slippes. (Figur 103)• Kontrollér, at strømudløseren og strømudløserlåsen går let, samt at deres returfjedre fungerer korrekt. (Figur 104)• Aktivér motorsaven, og giv fuld kraft. Slip strømudløseren, og kontrollér, at savkæden standser, og at den bliver stående stille. Kædefanger
• Kontrollér, at kædefangeren er intakt, og at den er fastmonteret på motorsavens krop. (Figur 105) Tastatur
• Aktiver motorsaven, og kontrollér, at motorsaven deaktiveres, når der trykkes på start/stop-knappen (den grønne LED går ud). (Figur 106) Batteritilslutninger Rengør batteriet og maskinens batterikammer ved hjælp af en blød børste efter brug. Sørg for, at alle køleåbninger og batteritilslutninger bliver gjort rene. (Figur 107) Kølesystem For at holde en så lav driftstemperatur som muligt er maskinen udstyret med et kølesystem.Kølesystemet består af:1 Luftindtag (venstre side af maskinen).2 En blæser på motoren.• Rens kølesystemet med en børste en gang om ugen, under støvfyldte forhold oftere. Et snavset eller tilstoppet kølesystem medfører overophedning af maskinen med skader på maskinen til følge. (Figur 108) Batteri
• Kontrollér, at batteriet ikke er beskadiget eller deformeret, og at det ikke har synlige defekter som f.eks. materialerevner. (Figur 109) Batteriladere
• Kontrollér, at batteriladeren og strømforsyningsledningen ikke er beskadiget eller deformeret, og at de ikke har synlige defekter som f.eks. materialerevner. (Figur 110) ADVARSEL! Fjern altid batteriet, før der udføres nogen form for montering, vedligeholdelse og/eller kontrol på maskinen.Bemærk! Al service og alle reparationer af maskinen kræver specialuddannelse. Dette gælder især maskinens sikkerhedsudstyr. Hvis maskinen ikke klarer nogen af følgende kontroller, anbefaler vi, at du kontakter dit serviceværksted. Vigtigt! Batteriet eller batteriladeren må aldrig rengøres med vand. Stærke rengøringsmidler kan beskadige plasten.84 – Danish VEDLIGEHOLDELSE 1156931-38 Rev.2 2016-11-29 Vedligeholdelsesskema Nedenfor vises en oversigt over det vedligeholdelsesarbejde, der skal udføres på maskinen. De fleste af punkterne er beskrevet i afsnittet Vedligeholdelse. Dagligt eftersyn Ugentligt eftersyn Månedligt eftersyn Rengør maskinen udvendigt. Fil eventuelle ujævnheder væk på sværdets sider. Kontrollér forbindelserne imellem batteriet og maskinen, og kontrollér forbindelsen imellem batteriet og batteriladeren. Kontrollér, at strømudløserens komponenter fungerer sikkerhedsmæssigt korrekt. (Strømudløserlåsen og strømudløseren.) Tøm olietanken, og rengør den indvendigt. Rens kædebremsen, og kontrollér dens funktion ud fra et sikkerhedsmæssigt synspunkt. Kontrollér, at kædefangeren ikke er defekt, og udskift om nødvendigt. Blæs forsigtigt igennem produktets og batteriets køleåbninger med trykluft. Sværdet skal vendes dagligt for at få en mere jævn slitage. Kontrollér, at smørehullet i sværdet ikke er tilstoppet. Rens kædesporet. Har sværdet en næsetrisse, skal denne smøres. Kontrollér, at sværd og kæde får tilstrækkelig med olie. Kontrollér savkæden for synlige revner i nitter og led, hvis savkæden er sløv, eller nitter og led er unormalt slidte. Skift dem om nødvendigt. Fil kæden, og kontrollér dens stramning og tilstand. Kontrollér, at kædedrivhjulet ikke er unormalt slidt, udskift i nødvendige tilfælde. Rengør maskinens luftindtag. Kontrollér, at skruer og møtrikker er spændte. Kontrollér, at tastaturet fungerer ordentligt og ikke er beskadiget.Danish – 85 VEDLIGEHOLDELSE 1156931-38 Rev.2 2016-11-29 Fejlsøgningsskema Tastatur Mulige fejlkoder på motorsavens tastatur. Batteri Fejlsøgning på batteriet og/eller batteriladeren under opladning. Batteriladere Tastatur Mulige fejl Mulig løsning Blinkende advarselsindikator. Kædebremse aktiveret. Træk kastbeskyttelsen tilbage for at frikoble kædebremsen. Temperaturafvigelse. Lad maskinen køle ned. Overbelastning. Skæreudstyret er blokeret. Skæreudstyret er blokeret. Udløs skæreudstyret. Strømudløseren og aktiveringsknappen trykkes ind på én gang. Udløs strømudløseren, og maskinen er aktiveret. Den grønne aktiverings-LED blinker. Lav batterispænding. Oplad batteriet. Advarselsindikatoren lyser. Service Kontakt dit serviceværksted. LED-display Mulige fejl Mulig løsning Blinkende advarselsindikator. Batteriet er afladet. Opladning af batteri. Temperaturafvigelse. Brug batteriet i omgivelser, hvor temperaturerne ligger mellem -10 °C og 60 °C. Overspænding. Kontrollér, at netspændingen svarer til den, der står på skiltet, som sidder på maskinen. Tag opladeren af batteriet. Advarselsindikatoren lyser. Celleforskel for stor (1 V). Kontakt dit serviceværksted. LED-display Mulige fejl Mulig løsning Blinkende advarselsindikator. Temperaturafvigelse. Lad opladeren køle ned (passiv køling). Advarselsindikatoren lyser. Permanente skader. Kontakt dit serviceværksted.86 – Danish TEKNISKE DATA 1156931-38 Rev.2 2016-11-29 Tekniske data Anm.1: Emission af støj til omgivelserne målt som lydeffekt (L

) i henhold til Rådets direktiv 2000/14/EF. Anm. 2: Ækvivalent lydtryksniveau i henhold til ISO 22868 beregnes som den tidsvægtede energisum for forskellige lydtryksniveauer ved forskellige driftstilstande. Typisk statistisk spredning for et ækvivalent lydtryksniveau er en standardafvigelse på 1 dB (A). Bemærk 3: Vibrationsniveau iht. EN 60745-2-13. Rapporterede data for vibrationsniveau har en typisk statistisk spredning (standardafvigelse) på 1 m/s

. De angivne vibrationsdata gælder målinger, hvor maskinen er monteret med en specifik sværdlængde og den anbefalede kædetype. Hvis maskinen er monteret med en anden sværdlængde, kan vibrationsniveauet variere med maks. ± 1,5 m/s

Bemærk 4: Tilsvarende vibrationsniveau er målt og beregnet for motorsave med forbrændingsmotor. Disse tal er godkendt til at kunne anvendes ved sammenligninger af vibrationsdata uanset motortype. 136Li Motor Type 36V børstemotor Egenskaber Lavenergitilstand savE Smøresystem Type af oliepumpe Automatisk Volumen olietank, liter/cm

0,20/200 Vægt Motorsav uden batteri, sværd og kæde, tom olietank, kg 4,8 Støjemissioner (se anm. 1) Lydeffektniveau, målt dB(A) 97,3 Lydeffektniveau, garanteret L

dB(A) 101 Respektiv usikkerhed KpA, dB(A) 3,0 Lydniveauer (se anm. 2) Ækvivalent lydtryksniveau ved brugerens øre, dB(A) 86 Vibrationsniveauer (se anm. 3) Forreste håndtag, m/s

3,61 Bageste håndtag, m/s

2,25 Respektiv usikkerhed K, m/s

1,58 Kæde/sværd Anbefalede sværdlængder, tommer/cm 12/30 Effektiv skærelængde, tommer/cm 10/26 Type af drivhjul/antal tænder Spur/6 Maks. kædehastighed / (savE), m/s 11 (10) Godkendte batterier til ovenstående motorsave Batteri BLi110 BLi150 Type Lithium-ion Lithium-ion Batterikapacitet, Ah 3,0 4,2 Spænding, V 36 36 Vægt, kg 1,2 1,3 Ladere, der passer til de angivne batterier, BLi. Batteriladere QC80 QC120 QC330 Netspænding, V 100-240 220-240 100-240 Frekvens, Hz 50-60 50-60 50-60 Effekt, W 80 125 330Danish – 87 TEKNISKE DATA 1156931-38 Rev.2 2016-11-29 Sværd- og kædekombinationer Følgende skæreudstyr er godkendt til modellen Husqvarna 136Li. Slibeskalaer og slibning af savkæde EF-overensstemmelseserklæring (Gælder kun Europa) Husqvarna AB, SE-561 82 Huskvarna, Sverige, tlf.: +46-36-146500, erklærer hermed og påtager sig det fulde ansvar for, at de ledningsfrie, batteridrevne motorsave Husqvarna 136Li fra 2016 årgangsserienummer og fremad (året er angivet i klartekst på typeskiltet med et efterfølgende serienummer) opfylder forskrifterne i RÅDETS DIREKTIV: - af den 17. maj 2006 "angående maskiner" 2006/42/EF. - af den 26. februar 2014 ”angående elektromagnetisk kompatibilitet” 2014/30/EU. - af den 12. december 2006 "om elektrisk materiel bestemt til anvendelse inden for visse spændingsgrænser" 2006/ 95/EC. - af den 6. september 2006 "om batterier og akkumulatorer og udtjente batterier og akkumulatorer" 2006/66/EF. - af den 8. maj 2000 ”angående emission af støj til omgivelserne” 2000/14/EF. Følgende standarder er opfyldt: EN 60745-1, EN 60745-2-13, EN 60335-2-29, EN 55014-1, EN 55014-2. Udpeget organ: NB905, Intertek Deutschland Gmbh, Stagenstraße 1, 70771 Leinfelden-Echterdingen, Tyskland, har udført EF-typegodkendelse i overensstemmelse med maskindirektivets (2006/42/EF) artikel 12, punkt 3b. Attester vedrørende EF-typegodkendelse i henhold til bilag IX har numrene: NB905 15SHW0344-01. Oplysninger om støjemissioner fremgår af kapitlet Tekniske data. Den leverede motorsav er i overensstemmelse med det produkt, der er godkendt i henhold til EF-typegodkendelse. Huskvarna, den 30. marts 2016 Lars Roos, udviklingschef (Autoriseret repræsentant for Husqvarna AB og ansvarlig for teknisk dokumentation.) Sværd Savkæde Længde, tommer Deling, tommer Sporbredde, mm Maks. antal tænder, næsehjul Type Længde, drivled (stk.) 12 3/8 1,1 9T Husqvarna H38 45SYMBOLFORKLARING 88 – Norwegian 1156931-38 Rev. 2 2016-11-29 Symboler på maskinen: Oversettelse av original svensk bruksanvisning. ADVARSEL! Motorsager kan være farlige! Uforsiktig eller feilaktig bruk kan resultere i alvorlige skader eller dødsfall for brukeren eller andre. Les nøye gjennom bruksanvisningen og forstå innholdet før du bruker maskinen. Bruk alltid:
