BEDIENUNGSANLEITUNG 136 Li HUSQVARNA

3,61 Bakre handtag, m/s

2,29 Bakre handtag, m/s

Kärkipyörän hampaiden maks. lkm Tyyppi Pituus, vetolenkit (kpl) 12 3/8 1,1 9T Husqvarna H38 45SYMBOLERKLÄRUNG German – 143 1156931-38 Rev.2 2016-11-29 Symbole am Gerät: Übersetzung der originalen schwedischen Bedienungsanleitung. WARNUNG! Motorsägen können gefährlich sein! Durch unsachgemäße oder nachlässige Handhabung können schwere Verletzungen oder sogar tödliche Unfälle von Anwendern oder anderen Personen verursacht werden. Lesen Sie die Bedienungsanweisung sorgfältig durch und machen Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzen. Benutzen Sie immer:

Einen zugelassenen Schutzhelm

Einen zugelassenen Gehörschutz

Schutzbrille oder Visier Dieses Produkt stimmt mit den geltenden CE-Richtlinien überein. Umweltbelastende Geräuschemissionen gemäß der Richtlinie der Europäischen Gemeinschaft. Die Emission des Gerätes ist im Kapitel Technische Daten und auf dem Geräteschild angegeben. Die Motorsäge muss immer mit beiden Händen betrieben werden. Halten Sie die Motorsäge bei der Anwendung niemals nur mit einer Hand. Die Führungsschienenspitze darf niemals Gegenstände berühren. WARNUNG! Sollte die Führungsschienenspitze einen Gegenstand berühren, kann dies zu einem Rückschlag führen, sodass die Schiene nach oben und zurück zum Bediener geschleudert wird. Schwere Verletzungen können die Folge sein. Rotationsrichtung der Sägekette und maximale Länge des Schwerts. Kettenbremse, aktiviert (rechts) Kettenbremse, nicht aktiviert (links) Befüllung mit Sägekettenöl. Umweltkennzeichnung. Das Symbol auf dem Produkt oder der Verpackung gibt an, dass dieses Produkt nicht im Hausmüll entsorgt werden darf. Zur Entsorgung ist es stattdessen an eine entsprechende Recyclinganlage für elektrische und elektronische Geräte zu übergeben. Gleichstrom. Nicht dem Regen aussetzen. Sonstige Symbole/Aufkleber am Gerät beziehen sich auf spezielle Zertiﬁzierungsanforderungen, die in bestimmten Ländern gelten. Symbole auf dem Akku und/oder auf dem Ladegerät: Dieses Produkt muss in einer angemessenen Verwertungsanlage entsorgt werden. Störungsfreier Transformator Ladegerät nur in Innenräumen verwenden und lagern. Doppelt isoliertSYMBOLERKLÄRUNG 144 – German 1156931-38 Rev. 2 2016-11-29 Folgende Aufkleber sind auf Maschine, Batterie und Ladegerät zu ﬁnden: 12’’ / 300 mmINHALT German – 145 1156931-38 Rev.2 2016-11-29 Inhalt SYMBOLERKLÄRUNG Symbole am Gerät: ............................................... 143 Symbole auf dem Akku und/oder auf dem Ladegerät: ............................................................ 143 INHALT Inhalt ..................................................................... 145 EINLEITUNG Sehr geehrter Kunde! ........................................... 146 WAS IST WAS? Was ist was an der Motorsäge? ........................... 146 ALLGEMEINE SICHERHEITSVORSCHRIFTEN Allgemeine Sicherheitshinweise für elektrisch betriebene Werkzeuge ......................................... 147 Maßnahmen vor der Benutzung einer neuen Motorsäge ............................................................ 149 Wichtig .................................................................. 150 Stets mit gesundem Menschenverstand arbeiten! 150 Persönliche Schutzausrüstung ............................. 151 Sicherheitsausrüstung des Gerätes ..................... 151 Batterie und Ladegerät ......................................... 153 Schneidausrüstung ............................................... 154 MONTAGE Montage von Schiene und Kette .......................... 159

Starten und stoppen p. 162
ARBEITSTECHNIK Vor jeder Anwendung: p. 163
SavE p. 163
Allgemeine Arbeitsvorschriften p. 163
Vorbeugende Maßnahmen gegen Rückschlag p. 168
WARTUNG Allgemeines p. 169
Kontrolle, Wartung und Service der Sicherheitsausrüstung der Motorsäge p. 169
Batteriestecker p. 169
Kühlsystem p. 169
Batterie p. 169
Batterieladegerät p. 169
Wartungsschema p. 170
Störungssuchplan p. 171
TECHNISCHE DATEN Technische Daten p. 172
Führungsschienen- und Kettenkombinationen p. 173
Feilen und Schärﬂehren der Sägekette p. 173

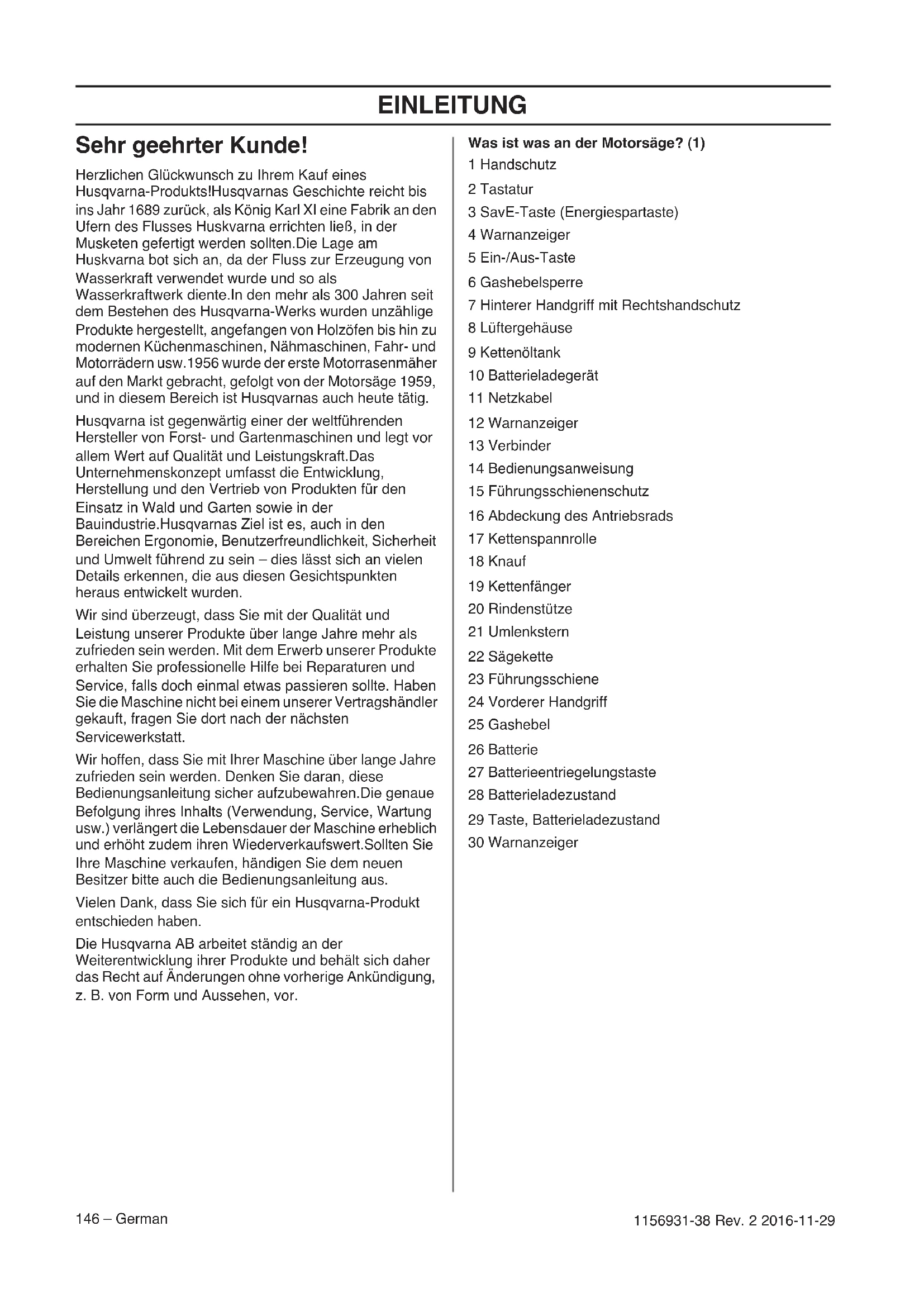

EG-Konformitätserklärung EINLEITUNG 146 – German 1156931-38 Rev. 2 2016-11-29 Sehr geehrter Kunde! Herzlichen Glückwunsch zu Ihrem Kauf eines Husqvarna-Produkts!Husqvarnas Geschichte reicht bis ins Jahr 1689 zurück, als König Karl XI eine Fabrik an den Ufern des Flusses Huskvarna errichten ließ, in der Musketen gefertigt werden sollten.Die Lage am Huskvarna bot sich an, da der Fluss zur Erzeugung von Wasserkraft verwendet wurde und so als Wasserkraftwerk diente.In den mehr als 300 Jahren seit dem Bestehen des Husqvarna-Werks wurden unzählige Produkte hergestellt, angefangen von Holzöfen bis hin zu modernen Küchenmaschinen, Nähmaschinen, Fahr- und Motorrädern usw.1956 wurde der erste Motorrasenmäher auf den Markt gebracht, gefolgt von der Motorsäge 1959, und in diesem Bereich ist Husqvarnas auch heute tätig. Husqvarna ist gegenwärtig einer der weltführenden Hersteller von Forst- und Gartenmaschinen und legt vor allem Wert auf Qualität und Leistungskraft.Das Unternehmenskonzept umfasst die Entwicklung, Herstellung und den Vertrieb von Produkten für den Einsatz in Wald und Garten sowie in der Bauindustrie.Husqvarnas Ziel ist es, auch in den Bereichen Ergonomie, Benutzerfreundlichkeit, Sicherheit und Umwelt führend zu sein – dies lässt sich an vielen Details erkennen, die aus diesen Gesichtspunkten heraus entwickelt wurden. Wir sind überzeugt, dass Sie mit der Qualität und Leistung unserer Produkte über lange Jahre mehr als zufrieden sein werden. Mit dem Erwerb unserer Produkte erhalten Sie professionelle Hilfe bei Reparaturen und Service, falls doch einmal etwas passieren sollte. Haben Sie die Maschine nicht bei einem unserer Vertragshändler gekauft, fragen Sie dort nach der nächsten Servicewerkstatt. Wir hoffen, dass Sie mit Ihrer Maschine über lange Jahre zufrieden sein werden. Denken Sie daran, diese Bedienungsanleitung sicher aufzubewahren.Die genaue Befolgung ihres Inhalts (Verwendung, Service, Wartung usw.) verlängert die Lebensdauer der Maschine erheblich und erhöht zudem ihren Wiederverkaufswert.Sollten Sie Ihre Maschine verkaufen, händigen Sie dem neuen Besitzer bitte auch die Bedienungsanleitung aus. Vielen Dank, dass Sie sich für ein Husqvarna-Produkt entschieden haben. Die Husqvarna AB arbeitet ständig an der Weiterentwicklung ihrer Produkte und behält sich daher das Recht auf Änderungen ohne vorherige Ankündigung, z. B. von Form und Aussehen, vor. Was ist was an der Motorsäge? (1) 1 Handschutz 2 Tastatur 3 SavE-Taste (Energiespartaste) 4 Warnanzeiger 5 Ein-/Aus-Taste 6 Gashebelsperre 7 Hinterer Handgriff mit Rechtshandschutz 8 Lüftergehäuse 9 Kettenöltank 10 Batterieladegerät 11 Netzkabel 12 Warnanzeiger 13 Verbinder 14 Bedienungsanweisung 15 Führungsschienenschutz 16 Abdeckung des Antriebsrads 17 Kettenspannrolle 18 Knauf 19 Kettenfänger 20 Rindenstütze 21 Umlenkstern 22 Sägekette 23 Führungsschiene 24 Vorderer Handgriff 25 Gashebel 26 Batterie 27 Batterieentriegelungstaste 28 Batterieladezustand 29 Taste, Batterieladezustand 30 WarnanzeigerALLGEMEINE SICHERHEITSVORSCHRIFTEN German – 1471156931-38 Rev.2 2016-11-29 Allgemeine Sicherheitshinweise für elektrisch betriebene Werkzeuge Sicherheit im Arbeitsbereich p. 173

Sorgen Sie für einen sauberen und gut ausgeleuchteten Arbeitsbereich. Durch zugestellte oder dunkle Arbeitsbereiche steigt die Unfallgefahr stark an.• Betreiben Sie Elektrowerkzeuge niemals an Orten, an denen Explosionsgefahr besteht, z. B. in der Nähe von leicht entﬂammbaren Flüssigkeiten, Gasen oder Stäuben. Bei der Arbeit mit Elektrowerkzeugen kann es zu Funkenbildung kommen, wodurch sich Stäube oder Dämpfe entzünden können.• Sorgen Sie bei der Arbeit mit Elektrowerkzeugen dafür, dass sich keine Kinder oder unbefugten Personen in der Nähe beﬁnden. Durch Ablenkungen können Sie die Kontrolle über das Werkzeug verlieren. Elektrische Sicherheit
Elektrowerkzeuge müssen mit passender Stromversorgung betrieben werden. Nehmen Sie niemals Änderungen am Anschlussstecker vor. Verwenden Sie bei Elektrowerkzeugen mit Schutzkontakt (geerdet) niemals Adapterstecker. Stecker im Originalzustand und passende Steckdosen reduzieren das Stromschlagrisiko.• Vermeiden Sie Körperkontakt mit geerdeten Gegenständen wie Rohrleitungen, Heizungen, Herden oder Kühlschränken. Bei Körperkontakt mit geerdeten Gegenständen besteht ein erhöhtes Stromschlagrisiko.• Setzen Sie Elektrowerkzeuge niemals Regen oder sonstiger Feuchtigkeit aus. Wenn Wasser in ein Elektrowerkzeug eindringt, erhöht sich das Stromschlagrisiko.• Verwenden Sie das Anschlusskabel nicht missbräuchlich. Verwenden Sie das Anschlusskabel niemals zum Tragen oder Heranziehen des Elektrowerkzeugs, und ziehen Sie den Stecker nicht mit dem Anschlusskabel aus der Steckdose. Halten Sie das Anschlusskabel von Hitzequellen, Öl, scharfen Kanten und beweglichen Teilen fern. Beschädigte oder verdrehte Anschlusskabel erhöhen das Stromschlagrisiko.• Wenn Sie ein Elektrowerkzeug im Freien benutzen, verwenden Sie ein für den Außeneinsatz geeignetes Verlängerungskabel. Ein für den Außeneinsatz geeignetes Kabel vermindert das Stromschlagrisiko.• Ist der Betrieb eines Elektrowerkzeugs in feuchter Umgebung unvermeidbar, sollten Sie eine Stromversorgung mit FI-Schutzschalter verwenden. Die Verwendung eines FI-Schutzschalters verringert die Gefahr elektrischer Schläge. Persönliche Sicherheit
Bleiben Sie wachsam, achten Sie auf das, was Sie tun, und setzen Sie gesunden Menschenverstand ein, wenn Sie mit Elektrowerkzeugen arbeiten. Benutzen Sie keine Elektrowerkzeuge, wenn Sie müde sind oder unter Einﬂuss von Drogen, Alkohol oder Medikamenten stehen. Bei der Arbeit mit Elektrowerkzeugen können bereits kurze Phasen der Unaufmerksamkeit zu schweren Verletzungen führen.• Benutzen Sie Schutzausrüstung. Tragen Sie stets einen Augenschutz. Schutzausrüstung wie Staubmaske, rutschsichere Sicherheitsschuhe, Schutzhelm und Gehörschutz senkt bei angemessenem Einsatz das Verletzungsrisiko.• Vermeiden Sie ein unbeabsichtigtes Anlaufen. Achten Sie darauf, dass sich der Schalter in der Aus-Stellung (OFF) beﬁndet, bevor Sie das Elektrowerkzeug an das Netz und/oder den Akku anschließen oder es hochheben oder herumtragen. Durch Herumtragen von Elektrowerkzeugen mit dem Finger am Schalter und das Einstecken des Steckers bei betätigtem Schalter steigt das Unfallrisiko stark an.• Entfernen Sie sämtliche Einstellschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein an einem beweglichen Teil des Elektrowerkzeugs angebrachter Schlüssel kann zu Verletzungen führen.• Sorgen Sie für einen festen Stand. Achten Sie jederzeit darauf, sicher zu stehen und das Gleichgewicht zu bewahren. Dadurch haben Sie das Elektrowerkzeug in unerwarteten Situationen besser im Griff.• Kleiden Sie sich richtig. Tragen Sie niemals lose sitzende Kleidung oder Schmuck. Halten Sie Haar, Kleidung und Handschuhe von beweglichen Teilen fern. Lose Kleidung, Schmuck oder langes Haar kann von beweglichen Teilen erfasst werden.• Wenn Anschlüsse für Staubsaug- und Staubsammelvorrichtungen vorhanden sind, sorgen Sie dafür, dass diese richtig angeschlossen und eingesetzt werden. Die WARNUNG! Lesen Sie sämtliche Sicherheitshinweise und Anweisungen durch. Die Nichtbeachtung der Warnhinweise und Anweisungen kann Stromschlag, Brand und/oder schwere Verletzungen zur Folge haben.WICHTIG! Bewahren Sie alle Warnhinweise und Anweisungen für spätere Referenzzwecke auf. Die Bezeichnung "Elektrowerkzeug" in den Warnhinweisen bezieht sich auf ein Elektrowerkzeug mit Netzbetrieb (über ein Kabel) oder Akkubetrieb (kabellos).ALLGEMEINE SICHERHEITSVORSCHRIFTEN 148 – German 1156931-38 Rev. 2 2016-11-29 Verwendung von Staubsammelvorrichtungen kann staubbezogene Gefahren mindern.

Die Vibrationsemissionen während der tatsächlichen Verwendung des Elektrowerkzeugs können abhängig von der Verwendungsart des Werkzeugs vom angegebenen Gesamtwert abweichen. Bediener sollten Sicherheitsmaßnahmen für den eigenen Schutz ergreifen, die auf einer Beurteilung der Exposition unter tatsächlichen Nutzungsbedingungen beruht. Dabei sind alle Teile des Betriebszyklus zu berücksichtigen, z. B. abgesehen vom Gashebelbetrieb, die Zeiten, wenn das Werkzeug ausgeschaltet ist und wenn es im Leerlauf betrieben wird. Verwendung und Pﬂege von Elektrowerkzeugen

Überbeanspruchen Sie Elektrowerkzeuge nicht. Benutzen Sie das richtige Elektrowerkzeug für Ihren Einsatzzweck. Das richtige Elektrowerkzeug erledigt seine Arbeit bei bestimmungsgemäßem Einsatz besser und sicherer.

Benutzen Sie das Elektrowerkzeug nicht, wenn es sich nicht am Schalter ein- und ausschalten lässt. Jedes Elektrowerkzeug, das nicht mit dem Schalter betätigt werden kann, stellt eine Gefahr dar und muss repariert werden.

Trennen Sie das Elektrowerkzeug von der Stromversorgung bzw. vom Akku, bevor Sie Einstellarbeiten vornehmen, Zubehörteile austauschen oder das Elektrowerkzeug verstauen. Solche präventiven Sicherheitsmaßnahmen verhindern den unbeabsichtigten Anlauf des Elektrowerkzeugs.

Lagern Sie nicht benutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern und lassen Sie nicht zu, dass Personen das Elektrowerkzeug bedienen, die nicht mit dem Werkzeug selbst und/ oder diesen Anweisungen vertraut sind. Elektrowerkzeuge stellen in ungeschulten Händen eine Gefahr dar.

Halten Sie Elektrowerkzeuge in Stand. Prüfen Sie auf Fehlausrichtungen, sicheren Halt und Leichtgängigkeit beweglicher Teile, Beschädigungen von Teilen sowie auf jegliche andere Zustände, die sich auf den Betrieb des Elektrowerkzeugs auswirken können. Bei Beschädigungen lassen Sie das Elektrowerkzeug reparieren, bevor Sie es benutzen. Viele Unfälle mit Elektrowerkzeugen sind auf schlechte Wartung zurückzuführen.

Halten Sie Schneidwerkzeuge scharf und sauber. Ordnungsgemäß gewartete Schneidwerkzeuge mit scharfen Schneidkanten bleiben seltener hängen und sind einfacher zu beherrschen.

Benutzen Sie Elektrowerkzeuge, Zubehör, Werkzeugspitzen und Ähnliches in Übereinstimmung mit diesen Anweisungen und auf die für das jeweilige Elektrowerkzeug bestimmungsgemäße Weise und beachten Sie dabei die jeweiligen Arbeitsbedingungen und die Art der auszuführenden Arbeiten. Der bestimmungswidrige Einsatz von Elektrowerkzeugen kann zu gefährlichen Situationen führen. Verwendung und Pﬂege von batteriebetriebenen Werkzeugen

Eine Auﬂadung darf nur mit dem vom Hersteller vorgeschriebenen Ladegerät durchgeführt werden. Durch ein für einen bestimmten Batterietyp geeignetes Ladegerät kann Brandgefahr entstehen, wenn es für eine andere Batterie verwendet wird.

Verwenden Sie Elektrowerkzeuge nur mit speziell ausgezeichneten Batterien. Die Verwendung anderer Batterien kann zu Verletzungs- und Brandgefahr führen.

Wenn eine Batterie nicht verwendet wird, muss sie von anderen Metallgegenständen wie Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben o. Ä. ferngehalten werden, durch die die beiden Klemmen miteinander verbunden werden könnten. Durch Kurzschluss der Batterieklemmen kann es zu Verbrennungen oder Bränden kommen.

Bei falschem Gebrauch kann Flüssigkeit aus der Batterie austreten; vermeiden Sie dabei jeglichen Hautkontakt. Bei versehentlichem Hautkontakt sofort mit Wasser abspülen. Wenn Flüssigkeit in die Augen gelangt, suchen Sie einen Arzt auf. Durch austretende Flüssigkeit aus der Batterie kann es zu Reizungen oder Verbrennungen kommen. Service

Lassen Sie Elektrowerkzeuge durch qualiﬁziertes Fachpersonal und unter Verwendung identischer Ersatzteile warten. Auf diese Weise wird dafür gesorgt, dass die Sicherheit des Elektrowerkzeugs nicht beeinträchtigt wird. Motorsäge - Sicherheitswarnungen

Halten Sie alle Körperteile von der Sägekette fern, wenn die Motorsäge läuft. Bevor Sie die Motorsäge starten, stellen Sie sicher, dass die Sägekette keine anderen Gegenstände berührt. Unaufmerksamkeit während des Betriebs der Motorsäge kann dazu führen, dass Sie sich mit Ihrer Kleidung oder mit einem Körperteil in der Sägekette verfangen.

Halten Sie die Motorsäge stets mit der rechten Hand am hinteren Griff und mit der linken Hand am vorderen Griff fest. Wenn Sie die Motorsäge auf andere Weise festhalten, wird das Verletzungsrisiko erhöht. Vermeiden Sie dies.

Halten Sie das Elektrowerkzeug nur an der isolierten Griffoberﬂäche fest, da die Sägekette sonst ggf. in Kontakt mit verborgener Verkabelung kommt. Eine Sägekette, die mit einem stromführenden Leiter in Kontakt kommt, kannALLGEMEINE SICHERHEITSVORSCHRIFTEN German – 149 1156931-38 Rev.2 2016-11-29 freiliegende Metallteile des Elektrowerkzeugs unter Strom setzen und dem Bediener einen elektrischen Schlag versetzen.

Tragen Sie eine Schutzbrille und einen Gehörschutz. Weitere Schutzkleidung für Kopf, Hände, Beine und Füße wird empfohlen. Angemessene Schutzkleidung verringert das Verletzungsrisiko durch umherﬂiegende Bruchstücke oder durch versehentlichen Kontakt mit der Sägekette.

Benutzen Sie in einem Baum keine Motorsäge. Die Verwendung einer Motorsäge auf einem Baum kann zu Verletzungen führen.

Achten Sie stets auf festen Stand, und betreiben Sie die Motorsäge nur, wenn Sie auf einer festen, sicheren und geraden Oberﬂäche stehen. Eine rutschige oder instabile Oberﬂäche (z. B. eine Leiter) kann zu Gleichgewichtsverlust oder zum Verlust der Kontrolle über die Motorsäge führen.

Rechnen Sie beim Durchtrennen eines Asts, der unter Spannung steht, mit dem Zurückschnellen. Wird die Spannung in den Holzfasern abgebaut, kann der unter Spannung stehende Ast den Bediener treffen und/oder die Motorsäge zur Seite drücken.

Gehen Sie beim Schneiden von Dickicht und Jungbäumen besonders umsichtig vor. Das dünne Material kann sich in der Sägekette verfangen und in Ihre Richtung geschleudert werden bzw. Sie aus dem Gleichgewicht bringen.

Tragen Sie die Motorsäge am Griff. Diese muss dabei ausgeschaltet sein und von Ihrem Körper weg weisen. Beim Transportieren oder Lagern der Motorsäge muss immer die Schwertabdeckung angebracht werden. Der richtige Umgang mit der Motorsäge verringert die Wahrscheinlichkeit des Kontakts mit der sich bewegenden Sägekette.

Befolgen Sie die Anweisungen zum Schmieren, zum Spannen der Kette und zum Wechseln des Zubehörs. Eine falsch gespannte oder geschmierte Sägekette kann reißen oder das Rückschlagrisiko erhöhen.

Halten Sie die Griffe trocken, sauber und frei von Öl und Fett. Rutschige, ölige Griffe können zum Kontrollverlust führen.

Schneiden Sie nur Holz. Verwenden Sie die Säge nicht für andere Zwecke. Beispiel: Verwenden Sie die Säge nicht zum Schneiden von Kunststoff, Mauerwerk oder anderen Materialien, die nicht aus Holz bestehen. Der bestimmungswidrige Einsatz der Motorsäge kann zu gefährlichen Situationen führen.

Erstanwendern empfehlen wir mit Nachdruck, das Sägen von Holzklötzen auf einem Sägebock oder einem Gestell zu üben. Ursachen für Rückschlag und Vermeiden durch den Bediener Es kann zu einem Rückschlag kommen, wenn die Schwertspitze ein Objekt berührt oder wenn sich ein Spalt im Holz schließt und die Sägekette einklemmt. Der Kontakt mit der Schwertspitze kann zu einer plötzlichen Umkehrreaktion führen, sodass das Schwert nach oben und in Richtung des Bedieners geschleudert wird. Wird die Sägekette an der Schwertoberseite eingeklemmt, kann das Schwert schnell in Richtung des Bedieners geschleudert werden. Durch diese Reaktionen können Sie die Kontrolle über die Säge verlieren, was wiederum zu schweren Verletzungen führen kann. Verlassen Sie sich nicht ausschließlich auf die Sicherheitsvorrichtungen Ihrer Säge. Als Benutzer einer Motorsäge müssen Sie verschiedene Maßnahmen ergreifen, um unfall- und verletzungsfrei zu arbeiten. Ein Rückschlag ist das Ergebnis von unsachgemäßer Anwendung des Werkzeugs und/oder von falschem Betrieb. Dies lässt sich durch die nachfolgend aufgeführten Vorsichtsmaßnahmen vermeiden:

Halten Sie die Säge stets mit Daumen und Fingern an den Griffen fest. Beide Hände sind an der Säge, und Ihr Körper sowie die Arme ermöglichen das Abfangen von Rückschlägen. Rückschläge können bei Beachten der entsprechenden Vorsichtsmaßnahmen vom Bediener abgefangen werden. Lassen Sie die Motorsäge nicht los.

Beugen Sie sich nicht zu weit vor, und sägen Sie nicht über Schulterhöhe. Auf diese Weise können Sie den unabsichtlichen Spitzenkontakt vermeiden und die Säge in unerwarteten Situationen besser kontrollieren.

Verwenden Sie nur die vom Hersteller angegebenen Ersatzschwerter und Ketten. Falsche Schwerter und Ketten können zum Kettenbruch und/oder zu Rückschlägen führen.

Befolgen Sie die Herstelleranweisungen zum Schärfen und Warten der Sägekette. Das Verringern der Tiefenmesserhöhe kann zu stärkeren Rückschlägen führen. Maßnahmen vor der Benutzung einer neuen Motorsäge

Die Bedienungsanleitung aufmerksam durchlesen.

(1)–(110) verweisen auf Illustrationen auf S. 2–6.

Laden Sie die Batterie vollständig, bevor Sie diese zum ersten Mal verwenden. Anweisungen hierzu ﬁnden Sie im Abschnitt zum Laden der Batterie.

Mit Kettenöl befüllen. Anweisungen hierzu ﬁnden Sie im Abschnitt zum Füllen mit Kettenöl.

Montage und Einstellung der Schneidausrüstung kontrollieren. Siehe die Anweisungen unter der Überschrift Montage.

Die Motorsäge nicht benutzen, bevor die Sägekette ausreichend Öl erhalten hat. Siehe die Anweisungen unter der Überschrift Schmierung der Schneidausrüstung.ALLGEMEINE SICHERHEITSVORSCHRIFTEN 150 – German 1156931-38 Rev. 2 2016-11-29

Eine längerfristige Beschallung mit Lärm kann zu bleibenden Gehörschäden führen. Daher stets einen zugelassenen Gehörschutz tragen. Wichtig Stets mit gesundem Menschenverstand arbeiten! Es ist unmöglich, hier alle denkbaren Situationen zu beschreiben, die beim Gebrauch der Motorsäge auftreten

WARNUNG! Unter keinen Umständen darf die ursprüngliche Konstruktion des Gerätes ohne Genehmigung des Herstellers geändert werden. Es ist immer Originalzubehör zu verwenden. Unzulässige Änderungen und/oder unzulässiges Zubehör können zu schweren oder sogar tödlichen Verletzungen des Anwenders oder anderer Personen führen.

WARNUNG! Eine Motorsäge, die falsch oder nachlässig benutzt wird, ist ein gefährliches Gerät, das schwere und sogar tödliche Verletzungen verursachen kann. Es ist deshalb von größter Wichtigkeit, dass diese Bedienungsanweisung aufmerksam durchgelesen und verstanden wird.

WARNUNG! Das Einatmen des Kettenölnebels und des Staubs von Sägespänen über längere Zeit kann eine Gefahr für die Gesundheit darstellen.

WARNUNG! Diese Maschine erzeugt beim Betrieb ein elektromagnetisches Feld. Dieses Feld kann sich unter bestimmten Bedingungen auf die Funktionsweise aktiver oder passiver medizinischer Implantate auswirken. Um die Gefahr für schwere oder tödliche Verletzungen auszuschließen, sollten Personen mit einem medizinischen Implantat vor der Nutzung dieser Maschine ihren Arzt und den Hersteller des Implantats konsultieren.

WARNUNG! Niemals Kindern erlauben, das Gerät zu benutzen oder sich in seiner Nähe aufzuhalten. Da das Gerät leicht zu starten ist, könnten auch Kinder bei unzureichender Aufsicht in der Lage sein, das Gerät zu starten. Dies kann zu schweren Verletzungen führen. Daher stets die Batterie entfernen, wenn das Gerät unbeaufsichtigt ist. WICHTIG! Diese Motorsäge wurde für forsttechnische Anwendungen wie Fällen, Entasten und Sägen entwickelt. Die Benutzung der Maschine kann durch nationale Vorschriften eingeschränkt werden. Nur die Kombinationen von Führungsschiene und Sägekette verwenden, die wir im Kapitel Technische Daten empfehlen. Niemals das Gerät verwenden, wenn Sie müde sind, Alkohol getrunken oder Medikamente eingenommen haben, die Ihre Sehkraft, Urteilsvermögen oder Körperkontrolle beeinträchtigen können. Tragen Sie persönliche Schutzausrüstung. Siehe die Anweisungen unter der Überschrift ”Persönliche Schutzausrüstung”. Das Gerät nicht so modiﬁzieren, dass es nicht länger mit der Originalausführung übereinstimmt, und nicht benutzen, wenn es scheinbar von anderen modiﬁziert wurde. Verwenden Sie keine defekte Maschine, Batterie oder Lade-Einrichtung. Die Wartungs-, Kontroll- und Serviceanweisungen in dieser Bedienungsanweisung sind sorgfältig zu befolgen. Gewisse Wartungs- und Servicemaßnahmen sind von geschulten, qualiﬁzierten Fachleuten auszuführen. Siehe die Anweisungen unter der Überschrift Wartung. Nur Zubehörteile verwenden, die in dieser Bedienungsanweisung empfohlen werden. Siehe die Anweisungen unter den Überschriften Schneidausrüstung und Technische Daten. ACHTUNG! Stets eine Schutzbrille oder einen Gesichtsschutz tragen, um die von weggeschleuderten Gegenständen ausgehende Gefahr zu reduzieren. Eine Motorsäge kann Gegenstände wie Sägespäne, Holzstückchen usw. mit großer Kraft wegschleudern. Schwere Verletzungen, besonders an den Augen, können die Folge sein.

WARNUNG! Eine falsche Schneidausrüstung oder eine falsche Schienen/Kettenkombination erhöhen die Rückschlaggefahr! Nur die Kombinationen von Führungsschiene und Sägekette verwenden, die wir im Kapitel Technische Daten empfehlen, und die Feilanweisungen befolgen. Siehe die Anweisungen unter der Überschrift Technische Daten.ALLGEMEINE SICHERHEITSVORSCHRIFTEN German – 151 1156931-38 Rev.2 2016-11-29 könnten. Stets vorsichtig vorgehen und mit gesundem Menschenverstand arbeiten. Vermeiden Sie Situationen, denen Sie sich nicht gewachsen fühlen. Wenn Sie sich nach dem Lesen dieser Anweisungen immer noch unsicher fühlen, wie Sie vorgehen sollen, bitten Sie einen Fachmann um Rat, bevor Sie fortfahren. Zögern Sie nicht, Ihren Händler oder uns anzusprechen, wenn Sie Fragen bezüglich dem Gebrauch der Motorsäge haben. Wir sind gerne für Sie da und helfen Ihnen beim optimalen und sicheren Einsatz Ihrer Motorsäge. Auch ein Kurs zum Thema Anwendung der Motorsäge kann hilfreich sein. Händler, Forstfachschulen oder Bibliotheken informieren Sie über verfügbares Weiterbildungsmaterial und das Kursangebot. (Abbildung 2) Wir arbeiten ständig an der Verbesserung von Konstruktion und Technik, um Ihre Sicherheit und die Effektivität des Geräts zu optimieren. Schauen Sie regelmäßig bei Ihrem Händler vorbei, so bleiben Sie über für Sie nützliche Neuerungen auf dem Laufenden. Persönliche Schutzausrüstung Benutzen Sie immer:

Einen zugelassenen Schutzhelm

Schutzbrille oder Visier

Handschuhe mit Schnittschutz

Hosen mit Sägeschutz

Stiefel mit Schnittschutz, Stahlkappe und rutschfester Sohle

Ein Erste-Hilfe-Set soll immer griffbereit sein. Die übrige Arbeitskleidung sollte dicht anliegen, ohne die Bewegungsfreiheit zu begrenzen. Sicherheitsausrüstung des Gerätes Dieser Abschnitt beschreibt die Sicherheitskomponenten der Maschine und ihre Funktion. Kontrolle und Wartung werden unter der Überschrift Kontrolle, Wartung und Service der Sicherheitsausrüstung der Motorsäge erläutert. Die Position dieser Komponenten ist unter der Überschrift Was ist was? gelistet. Die Lebensdauer der Maschine kann verkürzt werden und die Unfallgefahr kann steigen, wenn die Wartung der Maschine nicht ordnungsgemäß und Service und/oder Reparaturen nicht fachmännisch ausgeführt werden. Weitere Informationen erteilt Ihnen gerne die nächste Servicewerkstatt.

WARNUNG! Die Mehrzahl der Unfälle mit Motorsägen passiert, wenn die Sägekette den Anwender trifft. Bei der Benutzung des Gerätes muss die vorgeschriebene persönliche Schutzausrüstung angewendet werden. Die persönliche Schutzausrüstung beseitigt nicht die Unfallgefahr, begrenzt aber den Umfang der Verletzungen und Schäden. Bei der Wahl der Schutzausrüstung einen Fachhändler um Rat fragen.ALLGEMEINE SICHERHEITSVORSCHRIFTEN 152 – German 1156931-38 Rev. 2 2016-11-29 Tastatur Sicherstellen, dass das Gerät wirklich ein- bzw. ausgeschaltet ist, wenn die Ein-/Aus-Taste (1) gedrückt und für mindestens 1 Sekunde gehalten wird. Die grüne LED (2) geht an bzw. aus. Die Warnanzeige (3) blinkt, wenn die Kettenbremse aktiviert ist oder wenn das Risiko einer Überlastung besteht. Der Überlastungsschutz deaktiviert die Maschine vorübergehend. Wird die Maschine wieder auf Normaltemperatur heruntergekühlt, ist sie wieder betriebsbereit. Ein dauerhaft leuchtendes Licht weist auf Wartungsbedarf hin. (Abbildung 6) Ausschalt-Automatik Die Maschine verfügt über eine automatische Abschaltfunktion, die die Maschine deaktiviert, wenn Sie nicht genutzt wird. Die Maschine wird nach einer Minute deaktiviert. Kettenbremse mit Handschutz Ihre Motorsäge ist mit einer Kettenbremse versehen, die die Sägekette beim Rückschlag stoppt. Eine Kettenbremse reduziert die Gefahr für Unfälle, doch es sind ausschließlich Sie als Bediener, der sie verhindern kann. (Abbildung 3) Vorsichtig arbeiten und dafür sorgen, dass der Rückschlagbereich der Führungsschiene nicht mit einem Gegenstand in Berührung kommt. (Abbildung 4)

Die Kettenbremse (A) wird entweder manuell (mit der linken Hand) oder mit der Trägheitsfunktion aktiviert. (Abbildung 5)

Die Kettenbremse wird betätigt, wenn der Handschutz (B) nach vorn geführt wird. (Abbildung 5)

Diese Bewegung aktiviert einen gefederten Mechanismus, der das Antriebsrad stoppt.

Der Handschutz wurde nicht nur konstruiert, um die Kettenbremse zu betätigen. Er soll auch verhindern, dass die linke Hand von der Sägekette getroffen wird, wenn der Anwender die Kontrolle über den linken Handgriff verliert.

Die Kettenbremse soll eingeschaltet sein, wenn die Motorsäge gestartet wird.

Die Kettenbremse als Feststellbremse beim Starten sowie bei kürzeren Transporten verwenden, so wird verhindert, dass Bediener oder die Umgebung unfreiwillig in Kontakt mit der sich bewegenden Sägekette und womöglich zu Schaden kommen.

Die Kettenbremse wird gelöst, wenn der Handschutz nach hinten zum vorderen Handgriff geführt wird.

Rückschläge können blitzschnell und mit großer Kraft auftreten. Die meisten Rückschläge sind von geringer Kraft und bewirken nicht immer ein Auslösen der Kettenbremse. Bei solchen Rückschlägen muss die Motorsäge mit festem Griff gehalten und darf nicht losgelassen werden. (Abbildung 65)

Wie die Kettenbremse ausgelöst wird, ob manuell oder durch die Trägheitsfunktion, hängt davon ab, wie kräftig der Rückschlag ist und in welcher Stellung sich die Motorsäge im Verhältnis zu dem Gegenstand beﬁndet, der mit dem Rückschlagbereich in Berührung kommt. Bei heftigen Rückschlägen und wenn sich der Rückschlaggefahrsektor der Führungsschiene so weit wie möglich vom Bediener weg beﬁndet, ist die Kettenbremse so konstruiert, dass sie über das Gegengewicht der Kettenbremse (Trägheit) in Rückschlagrichtung aktiviert wird. (Abbildung 7)

Bei weniger kräftigen Rückschlägen oder wenn sich der Rückschlagbereich in der Nähe des Anwenders beﬁndet, wird die Kettenbremse mit der linken Hand manuell betätigt.

In der Fällposition beﬁndet sich die linke Hand in einer Position, die die manuelle Aktivierung der Kettenbremse unmöglich macht. Bei diesen Griffen, d. h. wenn die linke Hand so platziert ist, dass sie die Bewegung des Rückschlagschutzes nicht beeinﬂussen kann, lässt sich die Kettenbremse nur über die Trägheitsfunktion aktivieren. (Abbildung 8) Wird meine Hand die Kettenbremse beim Rückschlag stets aktivieren? Nein. Es ist eine bestimmte Kraft erforderlich, um den Rückschlagschutz nach vorne zu führen. Wenn Ihre Hand den Rückschlagschutz nur leicht berührt oder darüber gleitet, kann es sein, dass die Kraft nicht ausreicht, um die Kettenbremse auszulösen. Auch bei der Arbeit ist der Griff der Motorsäge fest zu umfassen. Wenn Sie dies tun und ein Rückschlag auftritt, lassen Sie vielleicht nicht den vorderen Griff los und aktivieren nicht die Kettenbremse, oder die Kettenbremse wird erst aktiviert, wenn sich die Säge bereits ein Stück gedreht hat. In einer solchen Situation kann es vorkommen, dass die Kettenbremse es nicht schafft, die Kette anzuhalten, bevor sie Sie trifft. Auch bestimmte Arbeitsstellungen können es unmöglich machen, dass Ihre Hand den Rückschlagschutz erreicht, um die Kettenbremse zu aktivieren, z. B. wenn die Säge in der Fällposition gehalten wird.

WARNUNG! Niemals ein Gerät mit defekter Sicherheitsausrüstung verwenden. Die Sicherheitsausrüstung muss überprüft und gewartet werden. Siehe die Anweisungen unter der Überschrift Kontrolle, Wartung und Service der Sicherheitsausrüstung der Motorsäge. Finden sich Mängel bei der Kontrolle des Geräts, ist eine Servicewerkstatt zur Reparatur aufzusuchen.ALLGEMEINE SICHERHEITSVORSCHRIFTEN German – 1531156931-38 Rev.2 2016-11-29 Wird die Trägheitsfunktion der Kettenbremse stets aktiviert, wenn ein Rückschlag eintrifft? Nein. Zum einen muss Ihre Bremse funktionieren. Zum anderen muss der Rückschlag stark genug sein, um die Kettenbremse zu aktivieren. Eine zu empﬁndliche Kettenbremse würde ständig aktiviert werden, was sich störend auswirken würde. Wird mich die Kettenbremse im Fall von Rückschlag stets vor Verletzungen schützen? Nein. Zum einen muss Ihre Bremse funktionieren, damit die Schutzfunktion gewährt ist. Zum anderen muss sie wie oben beschrieben aktiviert werden, um die Sägekette beim Rückschlag zu stoppen. Und zum dritten kann die Kettenbremse aktiviert werden, doch wenn sich die Führungsschiene zu nahe bei Ihnen beﬁndet, kann es passieren, dass die Bremse nicht mehr verlangsamen und die Kette stoppen kann, bevor die Motorsäge Sie trifft.Nur Sie selbst und eine vorschriftsmäßige Arbeitstechnik können den Rückschlag und seine Risiken ausschalten. Gashebelsperre Die Gashebelsperre ist dazu bestimmt, ein versehentliches Auslösen des Gashebels zu verhindern. Wenn Sie die Gashebelsperre (A) drücken (z. B. wenn Sie den Griff erfassen), wird der Gashebel (B) freigegeben. Wird der Handgriff losgelassen, werden Gashebel und Gashebelsperre wieder in ihre Ausgangsstellung zurückgestellt. (Abbildung 9) Kettenfänger Der Kettenfänger soll eine abgesprungene oder gerissene Kette auffangen. Eine solche Situation kann in den meisten Fällen durch eine korrekte Kettenspannung (siehe die Anweisungen unter der Überschrift Montage) und durch eine regelmäßige Wartung der Führungsschiene und Kette verhindert werden (siehe die Anweisungen unter der Überschrift Allgemeine Arbeitsvorschriften). (Abbildung 10) Rechtshandschutz Der Rechtshandschutz soll die Hand nicht nur schützen, wenn die Kette abspringt oder reißt, sondern auch sicherstellen, dass Äste und Zweige nicht den Griff um den hinteren Handgriff beeinﬂussen. (Abbildung 11) Vibrationen Das Sägen in einer harten Holzart (meist Laubbäume) verursacht mehr Vibrationen als das Sägen in weichem Holz (meist Nadelbäume). Durch das Sägen mit einer falschen, ungeschärften oder falsch geschärften Schneidausrüstung werden die Vibrationen erhöht. Batterie und Ladegerät In diesem Abschnitt werden die Sicherheitsvorkehrungen für die Batterie und das Ladegerät erläutert.Verwenden Sie Husqvarna Produkte nur mit Original Husqvarna Akkus. Verwenden Sie zum Auﬂaden ausschließlich Original Husqvarna-QC-Akkuladegeräte. Die Batterien verfügen über eine Softwareverschlüsselung. Sicherer Umgang mit der Batterie Die wiederauﬂadbaren BLi-Batterien von Husqvarna dürfen nur zur Energieversorgung des dazugehörigen batteriebetriebenen Husqvarna-Geräts verwendet werden. Um Verletzungen zu vermeiden, darf die Batterie nicht für die Energieversorgung anderer Geräte verwendet werden.

WARNUNG! Personen mit Blutkreislaufstörungen, die zu oft Vibrationen ausgesetzt werden, laufen Gefahr, Schäden an den Blutgefäßen oder am Nervensystem davonzutragen. Gehen Sie zum Arzt, wenn Sie an Ihrem Körper Symptome feststellen, die darauf hinweisen, dass Sie übermäßigen Vibrationen ausgesetzt waren. Beispiele für solche Symptome sind: Einschlafen von Körperteilen, Gefühlsverlust, Jucken, Stechen, Schmerzen, Verlust oder Beeinträchtigung der normalen Körperkraft, Veränderungen der Hautfarbe oder der Haut. Diese Symptome treten üblicherweise in Fingern, Händen und Handgelenken auf. Bei niedrigen Temperaturen können sich diese Symptome verstärken.

WARNUNG! Die Batterie muss vor direkter Sonneneinstrahlung, Hitze oder offenem Feuer geschützt werden. Die Batterie könnte explodieren, wenn sie in offenes Feuer geworfen wird. Es besteht Verbrennungs- bzw. Verätzungsgefahr.

WARNUNG! Jeglicher Kontakt mit Batteriesäure sollte vermieden werden. Batteriesäure kann zu Hautreizungen und Verätzungen führen. Sollte Batteriesäure in die Augen gelangen, diese nicht reiben. Augen für die Dauer von 15 Minuten mit reichlich Wasser ausspülen. Suchen Sie einen Arzt auf. Bei Hautkontakt sind die betroffenen Hautstellen mit reichlich Wasser und Seife abzuwaschen.ALLGEMEINE SICHERHEITSVORSCHRIFTEN 154 – German 1156931-38 Rev. 2 2016-11-29

Die Batterie darf nur in Umgebungen mit Temperaturen zwischen -10 °C und 60 °C verwendet werden.

Die Batterie keinen Mikrowellen oder hohen Drücken aussetzen.

Die Batterie und das Ladegerät dürfen keinesfalls mit Wasser gereinigt werden. Siehe auch die Anweisungen unter der Überschrift Wartung.

Die Batterie für Kinder unzugänglich aufbewahren.

Die Batterie vor Regen und Feuchtigkeit schützen. Sicherer Umgang mit dem Ladegerät Die Husqvarna QC-Ladegeräte dürfen nur für das Laden von BLi-Ersatzbatterien von Husqvarna verwendet werden.

Regelmäßig überprüfen, ob das Anschlusskabel des Ladegeräts intakt ist und keine Risse aufweist.

Das Gerät niemals am Kabel tragen und niemals den Stecker am Kabel aus der Steckdose ziehen.

Achten Sie darauf, dass Kabel und Verlängerungskabel nicht mit Wasser, Öl oder scharfen Kanten in Berührung kommen. Darauf achten, dass die Kabel nicht in Türen, Zäunen o. ä. eingeklemmt werden. Es besteht sonst die Gefahr, dass Gegenstände unter Strom gestellt werden. Folgendes vermeiden:

Verwendung eines fehlerhaften oder beschädigten Ladegeräts Verwendung einer fehlerhaften, beschädigten oder verformten Batterie Nicht auﬂaden:

nicht wieder auﬂadbare Batterien im Ladegerät (diese dürfen auch nicht in der Maschine verwendet werden).

Verwendung des Ladegeräts draußen.

Verwendung der Batterie im Regen oder in feuchter Umgebung.

Verwendung der Batterie bei direkter Sonneneinstrahlung, Das Ladegerät darf nur verwendet werden, wenn die Umgebungstemperatur zwischen 5 und 40 °C liegt. Das Ladegerät nur in einer gut belüfteten, trockenen und staubfreien Umgebung verwenden. Schneidausrüstung Dieser Abschnitt beschreibt, wie man durch vorschriftsmäßige Wartung und Anwendung der richtigen Schneidausrüstung:

Verringert die Rückschlagneigung des Gerätes.

Reduziert die Gefahr des Abspringens oder Brechens der Sägekette.

Erhält eine optimale Schnittleistung.

Verlängert die Lebensdauer der Schneidausrüstung.

Vermeidet die Steigerung der Vibrationspegel. Grundregeln

Benutzen Sie nur von uns empfohlene Schneidausrüstungen! Siehe die Anweisungen unter der Überschrift Technische Daten.

Sorgen Sie dafür, dass die Schneidezähne die richtige Länge haben und gut geschärft sind! Befolgen Sie unsere Anweisungen und benutzen Sie die empfohlene Feillehre. Eine falsch geschärfte oder beschädigte Sägekette erhöht die Unfallgefahr.

Korrekten Tiefenbegrenzerabstand beibehalten! Anweisungen befolgen und die empfohlene Tiefenbegrenzerlehre verwenden. Ein zu großer Tiefenbegrenzerabstand erhöht die Rückschlaggefahr. (Abbildung 19)

Halten Sie die Sägekette gespannt! Wenn die Sägekette unzureichend gespannt ist, erhöht sich die

WARNUNG! Die Batterie darf niemals mit Schlüsseln, Münzen, Schrauben oder anderen metallischen Gegenständen zusammengeschlossen werden, da dies zu einem Kurzschluss der Batterie führen kann. Keine Gegenstände in die Lüftungsöffnungen der Batterie einführen. Nicht gebrauchte Batterien müssen von metallischen Gegenständen, wie Nägeln, Münzen und Schmuck, ferngehalten werden. Nicht versuchen, die Batterie zu zerlegen oder aufzubrechen.

WARNUNG! Die Gefahr eines Stromschlags oder eines Kurzschlusses kann wie folgt minimiert werden: Niemals Gegenstände in die Kühlschlitze des Ladegeräts einführen. Das Ladegerät nicht zerlegen. Die Anschlüsse des Ladegeräts niemals mit Metallgegenständen verbinden. Dies kann zu einem Kurzschluss im Ladegerät führen. Zugelassene und intakte Steckdosen verwenden.

WARNUNG! Das Ladegerät darf nicht in der Nähe ätzender oder entﬂammbarer Materialien verwendet werden. Das Ladegerät darf nicht abgedeckt werden. Bei Rauchentwicklung oder Feuer muss der Stecker des Ladegeräts sofort aus der Steckdose gezogen werden. Achten Sie auf die Feuergefahr!ALLGEMEINE SICHERHEITSVORSCHRIFTEN German – 155 1156931-38 Rev.2 2016-11-29 Gefahr, dass sie abspringt. Zudem werden Führungsschiene, Sägekette und Kettenantriebsrad stärker abgenutzt. (Abbildung 24)

Sorgen Sie für eine gute Schmierung und Wartung der Schneidausrüstung! Wenn die Sägekette unzureichend geschmiert wird, erhöht sich die Gefahr, dass sie reißt. Zudem werden Führungsschiene, Sägekette und Kettenantriebsrad stärker abgenutzt. Rückschlag reduzierende Schneidausrüstung Ein Rückschlag kann nur vermieden werden, wenn der Anwender dafür sorgt, dass der Rückschlagbereich der Schiene nicht mit einem Gegenstand in Berührung kommt. Die Kraft eines Rückschlags kann reduziert werden, in dem eine Schneidausrüstung mit ”eingebauter” Rückschlagreduzierung benutzt und die Sägekette richtig geschärft und gewartet wird. Führungsschiene Je kleiner der Radius des Umlenksterns, desto geringer die Rückschlagneigung. Sägekette Eine Sägekette besteht aus einer Anzahl von verschiedenen Kettengliedern, die in Standardausführung und mit Rückschlagreduzierung erhältlich sind. Einige Ausdrücke, die Führungsschiene und Sägekette beschreiben Um alle Sicherheitskomponenten der Schneidausrüstung zu erhalten, sind verschlissene und beschädigte Schienen/Kettenkombinationen durch eine von Husqvarna empfohlene Führungsschiene und Sägekette zu ersetzen. Siehe die Anweisungen unter der Überschrift Technische Daten für Informationen, welche Schienen/ Kettenkombinationen wir empfehlen. Führungsschiene

Länge (Zoll/cm) (Abbildung 13)

Anzahl Zähne des Umlenksterns (T). (Abbildung 12)

Teilung der Sägekette (=pitch) (in Zoll). Der Umlenkstern der Führungsschiene und das Kettenantriebsrad der Motorsäge müssen dem Abstand zwischen den Treibgliedern angepasst sein. (Abbildung 14)

Anzahl Treibglieder (St.). Jede Führungsschienenlänge hat je nach der Sägekettenteilung sowie der Anzahl Zähne des Umlenksterns eine bestimmte Anzahl Treibglieder. (Abbildung 16)

Nutbreite der Schiene (Zoll/mm). Die Breite der Führungsschienennut muss der Treibgliedbreite der Sägekette angepasst sein.

Loch für Kettenöl und Loch für Kettenspannzapfen. Die Führungsschiene muss der Motorsägenkonstruktion angepasst sein. (Abbildung 15) Sägekette

Teilung der Sägekette (=pitch) (Zoll) (Abbildung 14)

Treibgliedbreite (mm/Zoll) (Abbildung 17)

Anzahl Treibglieder (St.) (Abbildung 16) Sägekette schärfen und Tiefenbegrenzerabstand justieren Allgemeines über das Schärfen von Schneidezähnen

Niemals mit einer stumpfen Sägekette sägen. Die Sägekette ist stumpf, wenn die Schneidausrüstung durch das Holz gepresst werden muss und die Holzspäne sehr klein sind. Bei einer sehr stumpfen Sägekette sind überhaupt keine Holzspäne vorhanden. In diesem Fall entsteht nur Holzstaub.

Eine gut geschärfte Sägekette frisst sich durch das Holz und erzeugt große, lange Holzspäne. (Abbildung 18)

Das sägende Element einer Sägekette, das Schneideglied, besteht aus einem Schneidezahn (A) und einer Tiefenbegrenzernase (B). Der Höhenabstand zwischen den beiden entscheidet über die Schnitttiefe. (Abbildung 19) Beim Schärfen von Schneidezähnen sind vier Werte zu berücksichtigen. 1 Schärfwinkel (Abbildung 20) 2 Brustwinkel (Abbildung 21) 3 Schärfposition (Abbildung 22) 4 Durchmesser der Rundfeile

WARNUNG! Jeder Kontakt mit einer rotierenden Sägekette kann sehr schwere Verletzungen hervorrufen.

Bei Arbeiten mit der Kette sind stets Schutzhandschuhe zu tragen.ALLGEMEINE SICHERHEITSVORSCHRIFTEN 156 – German 1156931-38 Rev. 2 2016-11-29 Ohne Hilfsmittel ist es äußerst schwierig, eine Sägekette korrekt zu schärfen. Daher empfehlen wir die Anwendung unserer Schärﬂehre. Sie stellt sicher, dass die Sägekette für optimale Rückschlagreduktion und Schnittleistung geschärft wird. (Abbildung 23) Siehe die Anweisungen unter der Überschrift Technische Daten bezüglich des Schärfens Ihrer Motorsägenkette. Schärfen der Schneidezähne Zum Schärfen der Schneidezähne ist eine Rundfeile und eine Schärﬂehre erforderlich. Siehe die Anweisungen unter der Überschrift Technische Daten bezüglich des Durchmessers der Rundfeile sowie einer Schärﬂehrenempfehlung für Ihre Motorsägenkette.

Kontrollieren, ob die Sägekette gespannt ist. Bei unzureichender Spannung ist die Sägekette in seitlicher Richtung instabil, was das korrekte Schärfen erschwert. (Abbildung 24)

Immer von der Innenseite des Schneidezahns nach außen schärfen. Die Feile beim Zurücksetzen anheben. Zuerst alle Zähne der einen Seite schärfen, dann die Motorsäge drehen und die Zähne der anderen Seite schärfen. (Abbildung 20)

So schärfen, dass alle Zähne gleich lang sind. Wenn die Schneidezähne bis auf 4 mm (5/32") Länge abgenutzt sind, ist die Sägekette unbrauchbar und muss weggeworfen werden. (Abbildung 25) Allgemeines über die Justierung der Tiefenbegrenzung

Beim Schärfen des Schneidezahns wird die Tiefenbegrenzung (= Schnitttiefe) verringert. Um die maximale Schneidleistung beizubehalten, muss die Tiefenbegrenzernase auf die empfohlene Höhe gesenkt werden. Siehe die Anweisungen unter der Überschrift Technische Daten über die Justierung des Tiefenbegrenzerabstands an der Sägekette Ihrer Motorsäge. (Abbildung 26) Justierung des Tiefenbegrenzerabstands

Wenn die Justierung des Tiefenbegrenzerabstands vorgenommen wird, müssen die Schneidezähne neu geschärft sein. Wir empfehlen, den Tiefenbegrenzerabstand nach jeder dritten Sägekettenschärfung zu justieren. ACHTUNG! Diese Empfehlung setzt voraus, dass die Länge der Schneidezähne nicht unnormal verkürzt worden ist.

Zur Justierung des Tiefenbegrenzerabstands sind eine Flachfeile und eine Tiefenbegrenzerlehre erforderlich. Wir empfehlen die Verwendung unserer Schärﬂehre für den Tiefenbegrenzerabstand, um das korrekte Maß und den richtigen Winkel der Tiefenbegrenzernase zu erhalten.

Schärﬂehre über die Sägkette legen. Informationen über die Verwendung der Schärﬂehre sind auf der Verpackung angegeben. Mit der Flachfeile den überschüssigen Teil der Tiefenbegrenzernase abfeilen. Der Tiefenbegrenzerabstand ist korrekt, wenn beim Feilen über die Lehre kein Widerstand mehr zu spüren ist. (Abbildung 27) Spannen der Sägekette Je öfter man eine Sägekette benutzt, desto länger wird sie. Es ist wichtig, dass die Schneidausrüstung dieser Veränderung entsprechend justiert wird. Die Kettenspannung ist regelmäßig beim Nachfüllen von Sägekettenöl zu kontrollieren . HINWEIS! Eine neue Sägekette muss eine gewisse Zeit eingefahren werden, in der die Sägekettenspannung öfter kontrolliert werden muss. Allgemein gilt, dass man die Sägekette so straff wie möglich spannen soll, aber nur so straff, dass man sie noch leicht von Hand drehen kann. (Abbildung 47)

Den Knauf durch Herausklappen lösen, bis er aufschnappt. (Abbildung 28)

Durch Drehen des Knaufs im Gegenuhrzeigersinn wird die Abdeckung des Antriebsrads gelöst. (Abbildung 29)

Das Rad nach unten drehen (+), um die Spannung zu erhöhen, und nach oben (–), um die Spannung zu lockern. (Abbildung 30)

Durch Drehen des Knaufs im Uhrzeigersinn wird die Schienenkupplung angezogen. (Abbildung 31)

Knauf wieder einklappen, um die Spannung zu sichern. (Abbildung 32)

WARNUNG! Das Nichtbefolgen der Schärfanweisungen erhöht die Rückschlagneigung der Sägekette erheblich!

WARNUNG! Ein zu großer Tiefenbegrenzerabstand erhöht die Rückschlagneigung der Sägekette!

WARNUNG! Eine unzureichend gespannte Sägekette kann abspringen und schwere oder sogar lebensgefährliche Verletzungen verursachen.

WARNUNG! Entfernen Sie stets die Batterie, bevor Sie Montage-, Wartungs- und/oder Kontrollarbeiten durchführen.ALLGEMEINE SICHERHEITSVORSCHRIFTEN German – 157 1156931-38 Rev.2 2016-11-29 Schmierung der Schneidausrüstung Sägekettenöl Sägekettenöl soll gut an der Sägekette haften und im warmen Sommer wie im kalten Winter gute Fließeigenschaften aufweisen. Niemals Altöl verwenden! Es ist schädlich für Anwender, Gerät und Umwelt. Nachfüllen von Sägekettenöl

Verwenden Sie immer mineralische Kettenöle. (Abbildung 33)

Informieren Sie sich bei Ihrer Servicewerkstatt über das geeignete Kettenschmieröl.

Alle unsere Motorsägenmodelle sind mit automatischer Kettenschmierung versehen. Bei einigen Modellen kann auch die Öldurchﬂussmenge eingestellt werden.

Der Öltank der Sägekette ist auf mindestens drei Batterieladungen ausgelegt. Diese Sicherheitsfunktion setzt jedoch voraus, dass Sie das richtige Kettenöl verwenden (ist das Kettenöl zu dünn, hält es nicht so lange).

Auf keinen Fall Altöl verwenden. Dadurch können Schäden an Ölpumpe, Schiene und Kette entstehen.

Es ist wichtig, eine für die aktuelle Lufttemperatur geeignete Ölsorte (mit entsprechender Viskosität) zu verwenden.

Bei Lufttemperaturen unter 0°C können gewisse Öle dickﬂüssig werden. Dies kann zu Überlastung der Ölpumpe führen und hat Schäden an den Pumpenteilen zur Folge. Kontrolle der Sägekettenschmierung

Die Kettenschmierung ist bei jedem dritten Auﬂaden des Akkus zu kontrollieren. Die Führungsschienenspitze im Abstand von etwa 20 cm (8 Zoll) auf einen festen, hellen Gegenstand richten. Nach 1 Minute Betrieb mit 3/4 Vollgas muss ein deutlicher Ölrand am hellen Gegenstand sichtbar sein. (Abbildung 34) Wenn die Sägekettenschmierung nicht funktioniert:

Kontrollieren, ob der Sägekettenölkanal verstopft ist. Bei Bedarf reinigen. (Abbildung 35)

Kontrollieren, ob die Nut der Führungsschiene sauber ist. Bei Bedarf reinigen. (Abbildung 36)

Kontrollieren, ob der Umlenkstern der Führungsschiene sich leicht bewegen lässt und sein Schmierloch offen ist. Bei Bedarf reinigen und schmieren. (Abbildung 37) Wenn die Schmierung der Sägekette nach einem Durchgang der oben aufgeführten Kontrollen und Maßnahmen nicht funktioniert, muss die Servicewerkstatt aufgesucht werden. Kettenantriebsrad Das Antriebssystem verfügt über ein Antriebsritzel. (Abbildung 38) Regelmäßig den Verschleiß des Kettenantriebsrades kontrollieren. Austauschen, wenn das Rad unnormal verschlissen ist. Verschleißkontrolle der Schneidausrüstung Die Sägekette täglich im Hinblick auf Folgendes kontrollieren:

Sichtbare Risse an Nieten und Gliedern.

Steiﬁgkeit der Sägekette.

Unnormaler Verschleiß an Nieten und Gliedern. Die Sägekette entsorgen, wenn sie einen der o. g. Punkte aufweist. Wir empfehlen, eine neue Sägekette zu benutzen, um den Verschleiß der alten Kette beurteilen zu können. Wenn die Schneidezähne nur noch eine Länge von 4 mm haben, ist die Sägekette verschlissen und muss weggeworfen werden. Führungsschiene Regelmäßig kontrollieren:

Ob sich an den Außenseiten der Führungsschienennut Grate gebildet haben. Bei Bedarf abfeilen. (Abbildung 39)

Ob die Führungsschienennut unnormal verschlissen ist. Wenn ja, Führungsschiene auswechseln.

Ob der Umlenkstern der Führungsschiene unnormal oder ungleichmäßig verschlissen ist. Wenn sich eine Vertiefung gebildet hat, wo der Radius des Umlenksterns an der Unterseite der Führungsschiene endet, war die Sägekette unzureichend gespannt. (Abbildung 40)

Tägliches Wenden der Führungsschiene verlängert ihre Lebensdauer. (Abbildung 41)

WARNUNG! Eine unzureichende Schmierung der Schneidausrüstung kann zu einem Bruch der Sägekette führen und schwere oder sogar lebensgefährliche Verletzungen verursachen.ALLGEMEINE SICHERHEITSVORSCHRIFTEN 158 – German 1156931-38 Rev. 2 2016-11-29

WARNUNG! Die Mehrzahl der Unfälle mit Motorsägen passiert, wenn die Sägekette den Anwender trifft. Tragen Sie persönliche Schutzausrüstung. Siehe die Anweisungen unter der Überschrift ”Persönliche Schutzausrüstung”. Meiden Sie alle Arbeitsaufgaben, für die Sie sich nicht ausreichend qualiﬁziert fühlen. Siehe die Anweisungen unter den Überschriften Persönliche Schutzausrüstung, Vorbeugende Maßnahmen gegen Rückschlag, Schneidausrüstung und Allgemeine Arbeitsvorschriften. Vermeiden Sie Situationen, in denen Rückschlaggefahr besteht. Siehe die Anweisungen unter der Überschrift Sicherheitsausrüstung des Gerätes. Benutzen Sie die empfohlene Schneidausrüstung und kontrollieren Sie deren Zustand. Siehe die Anweisungen unter den Überschriften Technische Daten und Allgemeine Sicherheitsvorschriften. Kontrollieren Sie die Funktion der Sicherheitsausrüstung der Motorsäge. Siehe die Anweisungen unter den Überschriften Allgemeine Arbeitsvorschriften und Allgemeine Sicherheitsvorschriften. Die Motorsäge beim Einsatz niemals nur mit einer Hand halten. Die Motorsäge lässt sich mit nur einer Hand nicht sicher bedienen. Die Griffe stets mit beiden Händen fest und sicher halten.MONTAGE German – 1591156931-38 Rev.2 2016-11-29 Montage von Schiene und Kette

Kontrollieren, dass die Kettenbremse nicht in ausgelöster Position ist, indem der Handschutz der Kettenbremse gegen den vorderen Griff geführt wird. (Abbildung 42)• Entfernen Sie die Abdeckung des Kettenantriebsrads, indem Sie den Knopf gegen den Uhrzeigersinn drehen. Den Transportschutz (A) entfernen. (Abbildung 43)• Die Schiene über den Schienenbolzen montieren. Die Schiene in der hintersten Position aufsetzen. Die Kette um das Kettenantriebsrad und in die Schienennut legen. Auf der Oberseite der Schiene beginnen. (Abbildung 44)• Darauf achten, dass die Schneiden der Sägezähne auf der Schienenoberseite nach vorn gerichtet sind.Bringen Sie die Kupplungsabdeckung an und setzen Sie den Kettenspannzapfen in das Loch in der Schiene ein. Überprüfen Sie, ob die Treibglieder der Kette auf das Kettenantriebsrad passen und die Kette richtig in der Schienennut liegt. • Das Rad nach unten drehen (+), um die Kette zu spannen. Die Kette sollte so gespannt werden, dass sie von der Schienenunterseite nicht durchhängt. (Abbildung 45)• Die Kette ist korrekt gespannt, wenn sie von der Schienenunterseite nicht durchhängt, aber noch problemlos von Hand gedreht werden kann. Die Schienenspitze nach oben halten und die Schienenkupplung durch Drehen des Knaufs im Uhrzeigersinn anziehen. (Abbildung 46)• An einer neuen Kette muss die Kettenspannung oft kontrolliert werden, bis die Kette eingefahren ist. Die Kettenspannung regelmäßig prüfen. Mit einer richtig gespannten Kette wird eine gute Schnittleistung und eine lange Lebensdauer erzielt. (Abbildung 47) Montage der Rindenstütze Zur Montage einer Rindenstütze wenden Sie sich bitte an Ihre Servicewerkstatt. (Abbildung 48) WARNUNG! Entfernen Sie stets die Batterie, bevor Sie Montage-, Wartungs- und/oder Kontrollarbeiten durchführen.Bei Arbeiten mit der Kette sind stets Schutzhandschuhe zu tragen.HANDHABUNG DER BATTERIE 160 – German 1156931-38 Rev. 2 2016-11-29 Batteriestatus Auf der Anzeige werden der Ladezustand und eventuelle Störungen der Batterie angezeigt. Die Batteriekapazität wird nach dem Ausschalten des Geräts bzw. nach Drücken der Batterieanzeigetaste (1) für 5 Sekunden angezeigt. Das Warnsymbol auf der Batterie leuchtet auf, wenn eine Störung vorliegt (2). Siehe Fehlercodes. (Abbildung 49) Batterieladegerät Anschließen des Ladegeräts

Das Ladegerät an eine Quelle mit der auf dem Typenschild angegebenen Spannung und Frequenz anschließen. Den Stecker an die Steckdose anschließen. Die LED am Ladegerät blinkt einmal grün. (Abbildung 50)

Die Batterie kann nicht aufgeladen werden, wenn die Batterietemperatur über 50 °C liegt. Anschließen der Batterie an das Ladegerät Regelmäßig prüfen, ob Batterie und Ladegerät unbeschädigt sind. Siehe auch die Anweisungen unter der Überschrift Wartung. Vor der ersten Verwendung muss die Batterie aufgeladen werden. Die Batterie ist bei Auslieferung nur zu 30% aufgeladen.

Verbinden Sie das Ladegerät mit dem Akku. (Abbildung 50)

Während dem Ladevorgang leuchtet die grüne LED auf dem Ladegerät. (Abbildung 51)

Wenn alle LEDs leuchten, ist die Batterie voll geladen. (Abbildung 52)

Trennen Sie das Ladegerät von der Batterie.

Den Stecker ziehen. Niemals am Stromkabel ziehen, um es aus der Steckdose zu entfernen. Ladezustand Lithium-Ionen-Batterien können unabhängig vom Ladezustand geladen werden. Der Ladevorgang kann bei jedem Ladezustand der Batterie begonnen oder unterbrochen werden. (Abbildung 53) Transport und Aufbewahrung

Die enthaltenen Lithium-Ionen-Batterien unterliegen den gesetzlichen Bestimmungen zu gefährlichen Gütern.

Für gewerbliche Transporte z. B. durch Dritte oder Spediteure, müssen besondere Anforderungen bei Verpackung und Kennzeichnung eingehalten werden.

Für die Vorbereitung zum Versand des Produkts muss ein Sachverständiger für gefährliche Materialien hinzugezogen werden. Bitte beachten Sie auch eventuell genauere, nationale Vorschriften.

Sichern oder kleben Sie offene Kontakte fest und verpacken Sie die Batterie so, dass sie nicht in der Verpackung herum rutschen kann.

Für die Lagerung oder den Transport die Batterie entnehmen.

Die Batterie und das Ladegerät an einem trockenen sowie feuchtigkeits- und frostfreien Ort lagern.

Batterie nicht in Räumen lagern, in denen es zu elektrostatischen Entladungen kommen kann. Batterie niemals in einer Metallkiste lagern.

Die Batterie und das Ladegerät an einem Ort mit einer Temperatur zwischen 5 und 45 °C lagern und nicht direkter Sonneneinstrahlung aussetzen.

Die Batterie stets an einem geschlossenen und trockenen Ort aufbewahren.

Batterie und Ladegerät müssen getrennt voneinander aufbewahrt werden. Bewahren Sie das Gerät für Kinder und Unbefugte unzugänglich in einem abschließbaren Raum auf. LED-Leuchten Batteriestatus Alle LEDs leuchten Volle Ladung (75-100 %). LED 1, LED 2 und LED 3 leuchten Die Batterie ist zu 50-75 % geladen. LED 1 und LED 2 leuchten Die Batterie ist zu 25-50 % geladen. LED 1 leuchtet Die Batterie ist zu 0-25 % geladen. LED 1 blinkt. Die Batterie ist leer. Laden Sie die Batterie.

WARNUNG! Stromschlag- und Kurzschlussgefahr. Zugelassene und intakte Steckdosen verwenden. Sicherstellen, dass das Kabel nicht beschädigt ist. Das Kabel muss ausgetauscht werden, wenn es beschädigt erscheint. LED-Anzeige Ladezustand LED 1 blinkt. Die Batterie ist zu 0- 25 % geladen. LED 1 leuchtet, LED 2 blinkt Die Batterie ist zu 25-50 % geladen. LED 1 und LED 2 leuchten, LED 3 blinkt. Die Batterie ist zu 50-75 % geladen. LED 1, LED 2 und LED 3 leuchten, LED 4 blinkt. Die Batterie ist zu 75-100 % geladen. LED 1, LED 2, LED 3 und LED 4 leuchten Wenn alle LEDs leuchten, ist die Batterie voll geladen.HANDHABUNG DER BATTERIE German – 161 1156931-38 Rev.2 2016-11-29

Vor der Langzeitaufbewahrung sicherstellen, dass die Maschine gründlich gesäubert und komplett gewartet wurde.

Bei Transport oder Aufbewahrung des Geräts muss der Transportschutz für die Schneidausrüstung immer montiert sein, um einen versehentlichen Kontakt mit der scharfen Kette zu vermeiden. Auch eine sich nicht bewegende Kette kann schwere Verletzungen beim Bediener oder anderen Personen in der Nähe verursachen.

Sichern Sie die Maschine während des Transports. Entsorgung von Batterie, Ladegerät und Maschine Das Symbol auf dem Produkt oder der Verpackung gibt an, dass dieses Produkt nicht im Hausmüll entsorgt werden darf. Zur Entsorgung ist es stattdessen an eine entsprechende Recyclinganlage für elektrische und elektronische Geräte zu übergeben. Durch eine korrekte Entsorgung dieses Produkts tragen Sie dazu bei, mögliche negative Auswirkungen auf Ihre Umwelt und Mitmenschen zu verhindern. Durch eine unsachgemäße Entsorgung dieses Produkts können Schäden entstehen. Ausführliche Recyclinginformationen zu diesem Produkt erhalten Sie von Ihrer Kommune, Entsorgungsunternehmen für Hausmüll oder dem Geschäft, in dem Sie das Produkt erworben haben.STARTEN UND STOPPEN 162 – German 1156931-38 Rev. 2 2016-11-29 Starten und stoppen

Prüfen Sie vor dem Einsetzen der Batterie in die Maschine stets, ob der Gashebel korrekt aktiviert wird und nach dem Loslassen wieder in die Stellung „Aus“ zurückkehrt. Damit der Gashebel nicht versehentlich gezogen wird, steht eine Gashebelsperre zur Verfügung. (Abbildung 54)

Die Motorsäge niemals starten, ohne dass Schiene, Sägekette und sämtliche Abdeckungen korrekt montiert sind. Siehe die Anweisungen unter der Überschrift Montage. (Abbildung 55)

Bei der Arbeit auf die Umgebung achten und sicherstellen, dass weder Menschen noch Tiere mit der Schneidausrüstung in Berührung kommen können. (Abbildung 56)

Die Motorsäge stets mit beiden Händen halten. Mit der rechten Hand den hinteren Griff und mit der linken den vorderen Griff umfassen. Alle Benutzer, ob Links- oder Rechtshänder, müssen die Handgriffe so greifen. Fest umfassen, sodass Daumen und Finger den Handgriff umschließen. (Abbildung 57) Starten

Batterie in das Gerät einsetzen. Die Batterie sollte leicht in den Batteriehalter des Geräts hineingleiten. Sollte die Batterie nicht leicht hineingleiten können, ist sie nicht richtig eingesetzt. (Abbildung 58)

Drücken Sie den Akku nach unten. Sie hören ein Klicken, wenn der Akku eingerastet ist. (Abbildung 59)

Ein-/Aus-Taste (1) drücken und solange gedrückt halten, bis die grüne LED auﬂeuchtet. (Abbildung 60) Stoppen Die Maschine wird durch Drücken der Taste Start/Stopp auf der Tastatur deaktiviert (die grüne LED erlischt). (Abbildung 60) Hinweis! Um das unbeabsichtigte Starten zu vermeiden, muss die Batterie stets entfernt werden, wenn die Maschine nicht verwendet oder überwacht wird. Zum Entfernen der Batterie muss diese bei gedrückter Freigabetaste an der Batterie herausgezogen werden. (Abbildung 61)

WARNUNG! Vor dem Start ist Folgendes zu beachten: Starten Sie die Motorsäge nur dann, wenn Schwert, Kette und sämtliche Abdeckungen montiert sind. Andernfalls kann sich das Antriebsrad lösen und Verletzungen verursachen. Sorgen Sie dafür, dass Sie fest und sicher stehen, und dass die Kette nicht mit einem Gegenstand in Berührung kommen kann. Sorgen Sie dafür, dass sich im Arbeitsbereich keine Unbefugten aufhalten.ARBEITSTECHNIK German – 163 1156931-38 Rev.2 2016-11-29 Vor jeder Anwendung: (Abbildung 62) 1 Kontrollieren, ob die Kettenbremse ordnungsgemäß funktioniert und unbeschädigt ist. 2 Kontrollieren, ob der hintere Rechtshandschutz unbeschädigt ist. 3 Kontrollieren, ob Gashebelsperre ordnungsgemäß funktioniert und unbeschädigt ist. 4 Kontrollieren, ob die Tastatur ordnungsgemäß funktioniert und unbeschädigt ist. 5 Kontrollieren, ob sämtliche Handgriffe frei von Öl sind. 6 Kontrollieren, ob sämtliche Teile der Motorsäge vorhanden, fest angezogen und unbeschädigt sind. 7 Kontrollieren, ob der Kettenfänger an seinem Platz sitzt und unbeschädigt ist. 8 Kettenspannung überprüfen. 9 Prüfen Sie, ob der Akku voll geladen ist und fest in der Kettensäge angebracht ist. 10 Prüfen Sie, ob die Kettensäge stoppt, wenn der Gashebel losgelassen wird. SavE Die Maschine ist mit einer Energiesparfunktion (savE) ausgestattet. Diese Funktion wird durch Drücken der Taste savE auf der Tastatur aktiviert. Bei aktivierter savE- Funktion wird die Laufzeit der Maschine verlängert, da die Kettengeschwindigkeit verringert wird. (Abbildung 63) Hinweis! Bei Verwendung der SavE-Funktion wird nur die Kettengeschwindigkeit, nicht aber die Schnittleistung der Maschine verringert. Allgemeine Arbeitsvorschriften WICHTIG! Dieser Abschnitt behandelt die grundlegenden Sicherheitsvorschriften bei der Arbeit mit einer Motorsäge. Diese Information kann natürlich in keiner Weise die Ausbildung und langjährige Erfahrung eines Fachmanns ersetzen. Wenn Sie in eine Situation geraten, in der Sie unsicher sind, sollten Sie einen Fachmann um Rat fragen. Wenden Sie sich an Ihren Fachhändler, Ihre Servicewerkstatt oder einen erfahrenen Motorsägenführer. Vermeiden Sie jede Arbeit, für die Sie nicht ausreichend qualiﬁziert sind! Vor der Benutzung der Motorsäge müssen Sie wissen, was ein Rückschlag ist, und wie er vermieden werden kann. Siehe die Anweisungen unter der Überschrift Vorbeugende Maßnahmen gegen Rückschlag. Vor der Benutzung der Motorsäge müssen Sie den Unterschied verstehen zwischen dem Sägen mit der Unterseite bzw. Oberseite der Führungsschiene. Siehe die Anweisungen unter den Überschriften Vorbeugende Maßnahmen gegen Rückschlag und Sicherheitsausrüstung des Geräts. Tragen Sie persönliche Schutzausrüstung. Siehe die Anweisungen unter der Überschrift ”Persönliche Schutzausrüstung”.ARBEITSTECHNIK 164 – German 1156931-38 Rev. 2 2016-11-29 Grundlegende Sicherheitsvorschriften 1 Behalten Sie die Umgebung im Auge:

Um sicherzustellen, dass weder Menschen noch Tiere oder anderes Ihre Kontrolle über das Gerät beeinﬂussen können.

Um zu verhindern, dass Menschen oder Tiere mit der Sägekette in Berührung kommen oder von einem fallenden Baum verletzt werden. ACHTUNG! Befolgen Sie die oben genannten Punkte, aber benutzen Sie nie eine Motorsäge, ohne die Möglichkeit zu haben, bei einem eventuellen Unfall Hilfe herbeizurufen. 2 Vermeiden Sie es, das Gerät bei schlechtem Wetter zu benutzen. Z.B. bei dichtem Nebel, starkem Regen oder Wind, großer Kälte usw. Bei schlechtem Wetter ist das Arbeiten nicht nur ermüdend, es können außerdem gefährliche Arbeitsbedingungen entstehen, z.B. glatter Boden, unberechenbare Fällrichtung des Baumes usw. 3 Beim Absägen von kleinen Ästen ist Vorsicht geboten, und das Sägen in Büschen ist zu vermeiden (= viele Äste gleichzeitig). Kleine Äste können nach dem Absägen in der Sägekette hängenbleiben, gegen den Anwender geschleudert werden und schwere Verletzungen verursachen. 4 Sicherstellen, dass Sie sicher gehen und stehen können. Achten Sie auf evtl. Hindernisse (Wurzeln, Steine, Äste, Löcher, Gräben usw.), wenn Sie unvermittelt Ihren Standort wechseln. Beim Arbeiten auf abschüssigem Boden immer sehr vorsichtig sein. 5 Beim Sägen von Bäumen, die unter Spannung stehen, äußerst vorsichtig sein. Ein unter Spannung stehender Baum kann sowohl vor als auch nach dem Durchsägen in seine normale Stellung zurückschnellen. Wenn Sie an der falschen Stelle stehen oder den Sägeschnitt falsch setzen, könnte der Baum Sie oder das Gerät so treffen, dass Sie die Kontrolle verlieren. Beide Fälle können schwere Verletzungen zur Folge haben. (Abbildung 64) 6 Bevor Sie Ihre Motorsäge transportieren, müssen Sie diese ausschalten und die Sägekette mithilfe der Kettenbremse arretieren. Die Motorsäge mit Schwert und Sägekette nach hinten gerichtet tragen. Bei längeren Wegen und Transporten muss ein Schwertschutz verwendet werden. 7 Beim Abstellen der Motorsäge auf den Boden die Sägekette mit der Kettenbremse sichern und das Gerät immer im Auge behalten. Wenn Sie die Arbeit unterbrechen, deaktivieren Sie die Maschine, und entfernen Sie die Batterie. Grundregeln 1 Wenn man verstanden hat, was ein Rückschlag ist und wie er entsteht, kann man das Überraschungsmoment verringern oder beseitigen. Eine Überraschung erhöht die Unfallgefahr. Die meisten Rückschläge sind schwach, einige können jedoch blitzschnell und sehr kraftvoll auftreten. 2 Die Motorsäge immer in einem festen Griff halten, mit der rechten Hand am hinteren Handgriff und der linken Hand am vorderen Handgriff. Daumen und Finger sollen die Handgriffe fest umschließen. Alle Anwender, ob Links- oder Rechtshänder, sollen die Handgriffe so greifen. Durch diesen Griff kann man die Rückschlagkraft am besten verringern und gleichzeitig die Kontrolle über die Motorsäge behalten. Die Handgriffe nicht loslassen! (Abbildung 65) 3 Die meisten Rückschlagunfälle ereignen sich beim Entasten. Der Anwender hat dafür zu sorgen, dass er fest und sicher steht und keine Gegenstände am Boden liegen, über die er stolpern könnte, so dass er sein Gleichgewicht verliert. Durch Unachtsamkeit kann der Rückschlagbereich der Führungsschiene einen Ast, einen nahen Baum oder einen anderen Gegenstand berühren und einen Rückschlag auslösen. Das Werkstück stets beobachten. Sind die gesägten Abschnitte klein und leicht, können sie sich in der Sägekette verfangen und gegen den Bediener geschleudert werden. Auch wenn dies allein nicht immer gefährlich sein muss, können Sie überrascht werden und die Kontrolle über die Säge verlieren. Niemals gestapelte Stämme oder Äste sägen, sondern sie erst auseinander ziehen. Jeweils nur einen Stamm oder einen Abschnitt sägen. Die abgesägten Abschnitte entfernen, um die Sicherheit des Arbeitsbereichs zu bewahren. (Abbildung 74) 4 Die Motorsäge darf niemals über Schulterhöhe benutzt werden, und es ist zu vermeiden, mit der Schienenspitze zu sägen. Die Motorsäge niemals mit nur einer Hand halten und benutzen. (Abbildung 66) 5 Um Ihre Motorsäge voll unter Kontrolle zu haben, müssen Sie fest und sicher stehen. Arbeiten Sie niemals auf einer Leiter stehend, oben auf einem Baum oder in anderen Positionen, in denen Sie keinen festen Grund unter den Füßen haben, auf dem Sie sicher stehen. (Abbildung 67) 6 Immer mit hoher Kettengeschwindigkeit sägen, d.h. mit Vollgas. 7 Beim Sägen mit der Oberseite der Führungsschiene besonders vorsichtig sein, d.h. wenn von der Unterseite des Objekts gesägt wird. Diese Technik wird als Sägen mit schiebender Kette bezeichnet. Die Sägekette schiebt dabei die Motorsäge nach hinten zum Anwender. Bei klemmender Sägekette kann die Motorsäge zurück zum Bediener geschleudert werden. (Abbildung 68)

WARNUNG! Gelegentlich werden Späne im Antriebssystem eingeklemmt, sodass die Sägekette blockiert. Vor dem Reinigen müssen Sie stets die Maschine ausschalten und die Batterie entnehmen.ARBEITSTECHNIK German – 165 1156931-38 Rev.2 2016-11-29 8 Wenn der Anwender die nach hinten schiebende Kraft der Motorsäge nicht durch seine Körperkraft ausgleicht, besteht die Gefahr, dass die Motorsäge sich so weit nach hinten schiebt, dass nur noch der Rückschlagbereich Kontakt mit dem Baumstamm hat und ein Rückschlag ausgelöst wird. (Abbildung 69) Das Sägen mit der Unterseite der Führungsschiene, d.h. von der Oberseite des Baumstammes nach unten, wird als Sägen mit ziehender Kette bezeichnet. Die Motorsäge wird zum Baumstamm hingezogen und die Vorderkante des Motorsägenkörpers fungiert als natürliche Stütze am Stamm. Beim Sägen mit ziehender Kette hat der Anwender eine bessere Kontrolle über die Motorsäge und über den Rückschlagbereich der Führungsschiene. (Abbildung 70) 9 Die Anweisungen zum Schärfen und Warten der Führungsschiene und Sägekette sind zu befolgen. Beim Auswechseln der Führungsschiene und Sägekette sind nur von uns empfohlene Kombinationen zu verwenden. Siehe die Anweisungen unter den Überschriften Schneidausrüstung und Technische Daten. Grundlegende Sägetechnik Allgemeines

Immer mit Vollgas sägen!

Nach jedem Sägeschnitt den Gashebel loslassen (wenn der Motor längere Zeit mit der Höchstleistung läuft, ohne belastet zu werden, d.h., wenn der Motor nicht den beim Sägen durch die Sägekette erzeugten Widerstand verspürt, können schwere Motorschäden die Folge sein).

Von der Oberseite sägen = Mit ”ziehender” Kette sägen.

Von der Unterseite sägen = Mit ”schiebender” Kette sägen. Beim Sägen mit ”schiebender” Kette besteht erhöhte Rückschlaggefahr. Siehe die Anweisungen unter der Überschrift Vorbeugende Maßnahmen gegen Rückschlag. Bezeichnungen Entasten = Absägen von Ästen von einem gefällten Baum. Brechen = Wenn z.B. der Baumstamm bricht, der abgelängt werden soll, bevor der Sägeschnitt vollendet ist. Vor jeder Ablängung sind fünf wichtige Faktoren zu berücksichtigen. 1 Die Schneidausrüstung darf nicht im Sägeschnitt festgeklemmt werden. (Abbildung 71) 2 Der Baumstamm darf nicht abbrechen. (Abbildung 72) 3 Die Sägekette darf während des Durchsägens und danach weder den Erdboden noch einen anderen Gegenstand berühren. (Abbildung 73) 4 Besteht Rückschlaggefahr? (Abbildung 4) 5 Haben die Geländestruktur und die Beschaffenheit der Umgebung einen Einﬂuß darauf, wie sicher Sie gehen und stehen können? Ob die Sägekette festklemmt oder der Baumstamm bricht, ist von zwei Faktoren abhängig: Wie der Baumstamm vor und nach dem Ablängen gestützt wird und ob er unter Spannung steht. Das Festklemmen und Brechen kann in den meisten Fällen vermieden werden, in dem in zwei Arbeitsgängen abgelängt wird, d.h. von der Oberseite und von der Unterseite. Es gilt ganz einfach die ”Neigung” des Baumstamms zu eliminieren, die Sägekette festzuklemmen oder zu brechen. Die nachfolgenden Punkte sind eine theoretische Durchsicht der häuﬁgsten Situationen, in die ein Motorsägenführer geraten kann. Ablängen Bei einem Stapel mit Stämmen ist jeder zu sägende Stamm vom Stapel wegzubewegen, auf einen Sägebock o. Ä. zu legen und einzeln zu sägen. Die gesägten Abschnitte aus dem Arbeitsbereich entfernen. Wenn sie im Arbeitsbereich liegen bleiben, erhöhen sie sowohl das Risiko für einen versehentlichen Rückschlag als auch die Stolpergefahr beim Arbeiten. (Abbildung 74) Der Stamm liegt auf dem Erdboden. Es besteht keine Gefahr, dass die Sägekette festklemmt oder der Baumstamm bricht. Es besteht jedoch die Gefahr, dass

WARNUNG! Die Motorsäge beim Einsatz niemals nur mit einer Hand halten. Die Motorsäge lässt sich mit nur einer Hand nicht sicher bedienen. Die Griffe stets mit beiden Händen fest und sicher halten.

WARNUNG! Wenn sich die Sägekette im Schnitt verklemmt: Deaktivieren Sie die Maschine! Versuchen Sie nicht, die Maschine herauszuziehen. In diesem Fall können Sie durch die Sägekette verletzt werden, wenn die Maschine plötzlich freikommt. Verwenden Sie einen Hebel, um den Schnitt zu öffnen und die Maschine freizubekommen.

WARNUNG! Niemals versuchen, gestapelte oder dicht beieinander liegende Stämme zu sägen. Solches Vorgehen steigert die Rückschlaggefahr und somit das Risiko einer schweren oder lebensgefährlichen Verletzung erheblich.ARBEITSTECHNIK 166 – German 1156931-38 Rev. 2 2016-11-29 die Sägekette nach dem Durchsägen den Erdboden berührt. Von oben durch den ganzen Stamm sägen. Am Ende des Sägeschnittes ist Vorsicht geboten, um zu verhindern, dass die Sägekette den Erdboden berührt. Mit Vollgas weiterarbeiten, aber vorsichtig sein. Wenn die Möglichkeit vorhanden ist (= kann der Stamm gedreht werden?), sollte der Stamm zu 2/3 durchgesägt werden. Den Stamm dann drehen, um das restliche Drittel des Stammes von oben durchzusägen. (Abbildung 75) Der Stamm wird an einem Ende gestützt. Es besteht große Gefahr, dass er bricht. Zuerst von unten sägen (etwa 1/3 des Stammdurchmessers). Das Durchsägen von oben beenden, bis die Sägeschnitte aufeinander treffen. (Abbildung 76) Der Stamm wird an beiden Enden gestützt. Es besteht große Gefahr, dass die Sägekette eingeklemmt wird. Zuerst von oben sägen (etwa 1/3 des Stammdurchmessers). Dann von unten sägen, bis die Sägeschnitte aufeinander treffen. (Abbildung 77) Technik beim Fällen von Bäumen Sicherheitsabstand Der Sicherheitsabstand zwischen dem zu fällenden Baum und dem nächstgelegenen Arbeitsplatz soll 2 1/2 Baumlängen betragen. Sorgen Sie dafür, dass sich in diesem Gefahrenbereich weder vor noch nach dem Fällen jemand aufhält. (Abbildung 78) Fällrichtung Beim Bäumefällen ist es wichtig, dass ein Baum nach dem Fällen leicht abzulängen und zu entasten ist. Der Anwender soll in der Nähe des gefällten Stammes sicher gehen und stehen können. Nachdem sich der Anwender für die Fällrichtung des Baumes entschieden hat, muss er dessen natürliche Fallrichtung beurteilen. Folgende Faktoren sind dabei zu berücksichtigen:

Hindernisse in Reichweite des Baums: z. B.andere Bäume, Stromleitungen, Straßen und Gebäude.

Den Stamm auf Schäden und Fäulnis untersuchen; dadurch erhöht sich die Wahrscheinlichkeit, dass der Baum sich löst und fällt, bevor Sie damit rechnen. Nach Berücksichtigung dieser Faktoren kann der Anwender gezwungen sein, die natürliche Fallrichtung des Baumes zu akzeptieren, da es unmöglich oder zu gefährlich ist, den Baum in die gewünschte Richtung zu fällen. Ein anderer wichtiger Faktor, der nicht die Fällrichtung, wohl aber die persönliche Sicherheit des Anwenders beeinﬂusst, ist das Überprüfen des zu fällenden Baumes auf beschädigte oder abgestorbene Äste, die den Anwender während der Fällarbeit verletzen können, wenn sie abbrechen. Es ist absolut zu vermeiden, dass der fallende Baum sich in einem anderen Baum verfängt. Es ist sehr gefährlich, einen Baum zu entfernen, der sich beim Fällen verfangen hat. Es besteht sehr große Unfallgefahr. Siehe die Anweisungen unter der Überschrift Vorgehen bei einer mißglückten Fällung. Enfernen von Ästen im unteren Stammbereich und Rückzugsweg Den Stamm bis auf Schulterhöhe entasten. Dabei ist es am sichersten, von oben nach unten zu arbeiten und den Stamm zwischen Körper und Motorsäge zu haben. (Abbildung 79) Unterholz rund um den Baum entfernen und auf evtl. Hindernisse achten (Steine, Äste, Löcher usw.), so dass ein leichter Rückzugsweg gesichert ist, wenn der Baum zu fallen beginnt. Der Rückzugsweg sollte etwa 135° schräg hinter der geplanten Fällrichtung des Baumes liegen. (Abbildung 80) 1 Gefahrenbereich 2 Rückzugsweg 3 Fällrichtung Fällen Gefällt wird mit drei Sägeschnitten. Zuerst wird eine Kerbe geschnitten, d.h. ein Schnitt von oben und ein Schnitt von unten, dann wird der eigentliche Fällschnitt gesägt. Wenn diese Sägeschnitte richtig ausgeführt werden, kann man die Fällrichtung sehr genau bestimmen. Kerbe Beim Schneiden einer Kerbe mit dem Sägeschnitt von oben beginnen. An der Fällrichtungsmarkierung der Säge WICHTIG! Es ist viel Erfahrung erforderlich, um einen Baum zu fällen. Ein unerfahrener Motorsägenanwender sollte keine Bäume fällen. Meiden Sie alle Arbeiten, für die Sie sich nicht ausreichend qualiﬁziert fühlen! WICHTIG! Bei gefährlichen Arbeitsmomenten beim Fällen sollten die Gehörschützer direkt nach Beendigung des Sägevorgangs hochgeklappt werden, damit Geräusche und Warnsignale wahrgenommen werden können.

WARNUNG! Wir raten unerfahrenen Anwendern davon ab, einen Baumstamm mit einer Schienenlänge zu fällen, die kleiner ist als der Stammdurchmesser!ARBEITSTECHNIK German – 167 1156931-38 Rev.2 2016-11-29 (1) ein entferntes Ziel im Gelände anvisieren, wo der Baum fallen soll (2). Rechts vom Baumstamm, hinter der Säge stehen und mit ziehender Kette sägen. Dann einen Sägeschnitt von unten machen, der genau auf den Sägeschnitt von oben trifft. (Abbildung 81) Die Schnittiefe der Kerbe soll etwa 1/4 des Stammdurchmessers und der Winkel zwischen dem oberen und unteren Schnitt mindestens 45° betragen. Der Schnittpunkt der beiden Schnitte wird als Kerbschnittlinie bezeichnet. Die Kerbschnittlinie soll exakt horizontal verlaufen und gleichzeitig einen rechten Winkel (90°) zur Fallrichtung bilden. (Abbildung 82) Fällschnitt Der Fällschnitt wird von der anderen Seite des Stammes ausgeführt und muss absolut horizontal verlaufen. Links vom Baumstamm stehen und mit ziehender Kette sägen. Den Fällschnitt etwa 3-5 cm (1,5-2 Zoll) oberhalb der Horizontalebene des Kerbschnitts anbringen. (Abbildung 83) Die Rindenstütze (falls montiert) hinter dem Brechmaß ansetzen. Mit Vollgas sägen und mit der Sägekette/ Führungsschiene langsam in den Baumstamm schneiden. Aufpassen, ob sich der Baumstamm entgegengesetzt zur Fällrichtung bewegt. Einen Fällkeil oder einen Fällheber in den Fällschnitt schieben, sobald die Schnitttiefe dies gestattet. (Abbildung 84) Der Fällschnitt soll parallel zur Kerbschnittlinie abschließen, so dass der Abstand zwischen beiden Schnitten mindestens 1/10 des Stammdurchmessers beträgt. Der nicht durchgesägte Teil des Stamm wird als Brechmaß bezeichnet. Das Brechmaß funktioniert wie ein Scharnier, das die Richtung des fallenden Baumstamms bestimmt. (Abbildung 85) Man verliert völlig die Kontrolle über die Fallrichtung des Baumes, wenn das Brechmaß zu klein oder durchgesägt ist oder wenn Kerb- und Fällschnitt an falscher Stelle ausgeführt wurden. (Abbildung 86) Wenn Kerb- und Fällschnitt ausgeführt sind, soll der Baum von selbst oder mit Hilfe von Fällkeil oder Fällheber fallen. (Abbildung 87) Wir empfehlen eine Führungsschienenlänge zu benutzen, die größer ist als der Stammdurchmesser, sodass Kerb- und Fällschnitt mit einem sog.einfachen Sägeschnitt ausgeführt werden können. Siehe die Anweisungen unter der Überschrift Technische Daten hinsichtlich der Schienenlängen, die für Ihr Motorsägenmodell empfohlen werden. (Abbildung 88) Es gibt Methoden zum Fällen von Bäumen, deren Stammdurchmesser größer ist als die Führungsschienenlänge. Bei solchen Methoden besteht große Gefahr, dass der Rückschlagbereich der Führungsschiene mit einem Gegenstand in Berührung kommt. (Abbildung 4) Vorgehen bei einer mißglückten Fällung Herunterholen eines gefällten und festgeklemmten Baumstamms Es ist sehr gefährlich, einen Baum zu entfernen, der sich beim Fällen verfangen hat. Es besteht sehr große Unfallgefahr. Niemals den Baum sägen, auf den sich ein anderer gefällter Baum stützt. Niemals im Gefahrenbereich von hängenden, festgeklemmten Bäumen arbeiten. (Abbildung 89) Am sichersten ist die Benutzung einer Winde.

Am Traktor (Abbildung 90)

Tragbar (Abbildung 91) Sägen in Baumstämmen und Ästen, die unter Spannung stehen Vorbereitungen: Versuchen Sie herauszuﬁnden, in welche Richtung die Spannung wirkt und wo die Bruchstelle liegt (= die Stelle, an der das Holz brechen würde, wenn die Spannung zusätzlich erhöht würde). (Abbildung 92) Überlegen Sie, wie die Spannung am sichersten beseitigt werden kann, und ob Sie dies schaffen. Ist die Situation zu kompliziert, gibt es nur eine sichere Methode nämlich anstelle der Motorsäge eine Winde zu benutzen. Allgemein gilt: Stellen Sie sich an eine Stelle, an der Sie nicht Gefahr laufen, getroffen zu werden, wenn der Baumstamm/Ast von der Spannung befreit wird. (Abbildung 93) Machen Sie einen oder mehrere Sägeschnitte an oder in der Nähe der Bruchstelle. So tief sägen und so viele Schnitte machen wie erforderlich sind, um die Spannung im Baumstamm/Ast so zu lösen, dass der Baumstamm/ Ast an der Bruchstelle bricht. (Abbildung 94) Einen Baumstamm, der unter Spannung steht, nie ganz durchsägen! Muss der Baum/Ast durchsägt werden, sind zwei oder drei Schnitte im Abstand von 3 cm und mit einer Tiefe von 3-5 cm vorzunehmen. (Abbildung 95) Fortfahren und tiefer sägen, bis sich die Spannung und Verklemmung des Baums/Astes löst. (Abbildung 96) Ist die Spannung gelockert, den Baum/Ast von der gegenüberliegenden Seite sägen.ARBEITSTECHNIK 168 – German 1156931-38 Rev. 2 2016-11-29 Vorbeugende Maßnahmen gegen Rückschlag Was ist ein Rückschlag? Rückschlag ist die Bezeichnung für eine plötzliche Reaktion, bei der Motorsäge und Führungsschiene von einem Gegenstand zurückprallen, der mit einem Teilstück der Führungsschienenspitze in Berührung gekommen ist, dem sogenannten Rückschlagbereich. (Abbildung 69) Ein Rückschlag ist immer in Richtung der Führungsschiene gerichtet. Am häuﬁgsten erfolgt der Stoß von Motorsäge und Führungsschiene nach oben und nach hinten zum Anwender. Rückschläge erfolgen aber auch in andere Richtungen, je nachdem in welcher Stellung sich die Motorsäge in dem Augenblick beﬁndet, in dem der Rückschlagbereich mit einem Gegenstand in Berührung kommt. Ein Rückschlag kann nur eintreffen, wenn der Rückschlagbereich einen Gegenstand berührt. (Abbildung 4) Entasten Sorgen Sie dafür, dass Sie sicher gehen und stehen können! Arbeiten Sie von der linken Seite des Stammes aus. Arbeiten Sie so nahe wie möglich an der Motorsäge, dann haben Sie die beste Übersicht. Nach Möglichkeit soll das Gewicht der Säge auf dem Stamm ruhen. Ändern Sie Ihren Standort nur, wenn sich der Stamm zwischen Ihnen und der Motorsäge beﬁndet. (Abbildung 97) Ablängen des Stamms in Stammabschnitte Siehe die Anweisungen unter der Überschrift Grundlegende Sägetechnik.

WARNUNG! Ein Rückschlag kann blitzschnell, plötzlich und sehr kraftvoll auftreten. Motorsäge, Führungsschiene und Sägekette können auf den Anwender zu geschleudert werden. Ist die Sägekette in Bewegung, wenn sie den Anwender trifft, können schwere und sogar lebensgefährliche Verletzungen verursacht werden. Deshalb ist es wichtig zu wissen, wie ein Rückschlag verursacht wird, und wie er durch Vorsicht und die richtige Sägetechnik vermieden werden kann.

WARNUNG! Die meisten Rückschlagunfälle ereignen sich beim Entasten. Nicht den Rückschlaggefahrsektor der Führungsschiene nutzen! Äußerst vorsichtig vorgehen und vermeiden, dass die Führungsschienenspitze in Kontakt mit dem Stamm, anderen Ästen oder Gegenständen kommt. Äußerst vorsichtig vorgehen bei unter Spannung stehenden Ästen. Sie können zurückfedern und dazu führen, dass der Bediener die Kontrolle verliert und sich verletzt.WARTUNG German – 1691156931-38 Rev.2 2016-11-29 Allgemeines Der Bediener darf nur die Wartungs- und Servicearbeiten ausführen, die in dieser Bedienungsanleitung beschrieben sind.Größere Eingriffe sind von einer autorisierten Servicewerkstatt auszuführen. Kontrolle, Wartung und Service der Sicherheitsausrüstung der Motorsäge Kettenbremse mit Handschutz Kontrolle des Handschutzes• Kontrollieren, ob der Handschutz unbeschädigt ist, er darf keine sichtbaren Defekte wie z.B. Risse aufweisen. (Abbildung 98)• Bewegen Sie den vorderen Handschutz nach vorn und zurück, um sicherzustellen, dass sich dieser frei bewegen lässt und dass er sicher an der Maschine verankert ist. (Abbildung 99)Kontrolle der Trägheitsfunktion• Die Motorsäge abgeschaltet über einen Baumstumpf oder einen anderen stabilen Gegenstand halten. Vorderen Handgriff loslassen und die Motorsäge durch ihr eigenes Gewicht auf den Baumstumpf fallen lassen, mit einer Drehung um den hinteren Handgriff. (Abbildung 100)Wenn die Schienenspitze den Stubben trifft, soll die Bremse auslösen.Kontrolle der Bremswirkung• Aktivieren Sie die Motorsäge. Stellen Sie sicher, dass die Sägekette nicht den Boden oder ein anderes Objekt berührt. Siehe die Anweisungen unter der Überschrift Starten und Stoppen.• Halten Sie die Motorsäge mit festem Griff, in dem Sie die Handgriffe fest mit Daumen und Fingern umschließen. (Abbildung 65)• Geben Sie Vollgas und betätigen Sie die Kettenbremse, in dem Sie das linke Handgelenk gegen den Handschutz drehen. Lassen Sie den vorderen Handgriff nicht los. Die Kette soll sofort stoppen. (Abbildung 101) Gashebelsperre

Stellen Sie sicher, dass der Gashebel in der Leerlaufstellung verriegelt ist, wenn die Gashebelsperre freigegeben wird. (Abbildung 102)• Drücken Sie die Gashebelsperre und stellen Sie sicher, dass diese beim Loslassen wieder in die Ausgangsposition zurückkehrt. (Abbildung 103)• Prüfen Sie, ob sich der Gashebel und die Gashebelsperre frei bewegen lassen und ob die Rückholfeder korrekt funktioniert. (Abbildung 104)• Aktivieren Sie die Motorsäge, und geben Sie Vollgas. Lassen Sie den Gashebel los, und prüfen Sie, ob die Sägekette stoppt und stehenbleibt. Kettenfänger
Kontrollieren, ob der Kettenfänger unbeschädigt ist und im Motorsägenkörper festsitzt. (Abbildung 105) Tastatur
Aktivieren Sie die Motorsäge und stellen Sie sicher, dass diese deaktiviert wird, wenn die Start-/Stopptaste gedrückt wird (grüne LED aus). (Abbildung 106) Batteriestecker Reinigen Sie die Batterie und das Batteriefach des Geräts nach dem Gebrauch mit einer weichen Bürste. Reinigen Sie die Kühlrippen und Batteriestecker. (Abbildung 107) Kühlsystem Damit die Betriebstemperatur so niedrig wie möglich bleibt, ist das Gerät mit einem Kühlsystem ausgestattet.Das Kühlsystem besteht aus folgenden Komponenten:1 Lufteinlass (linke Seite der Maschine).2 Ein Lüfter am Motor.• Reinigen Sie das Kühlsystem einmal pro Woche mit einer Bürste, bei anspruchsvollen Bedingungen öfter. Ein verschmutztes oder blockiertes Kühlsystem führt zum Überhitzen und damit zu Schäden an der Maschine. (Abbildung 108) Batterie
Stellen Sie sicher, dass die Batterie nicht beschädigt oder verformt ist und dass keine sichtbaren Schäden (z. B. Risse) erkennbar sind. (Abbildung 109) Batterieladegerät
Stellen Sie sicher, dass das Ladegerät und das Netzteilkabel weder beschädigt noch verformt sind und dass keine sichtbaren Schäden (z. B. Risse) vorhanden sind. (Abbildung 110) WARNUNG! Entfernen Sie stets die Batterie, bevor Sie Montage-, Wartungs- und/oder Kontrollarbeiten durchführen.Hinweis! Für alle Service- und Reparaturarbeiten am Gerät ist eine spezielle Ausbildung erforderlich. Dies gilt besonders für die Sicherheitsvorrichtungen des Geräts. Besteht das Gerät eine der nachstehend aufgeführten Kontrollen nicht, empfehlen wir, eine Servicewerkstatt aufzusuchen.Wichtig! Die Batterie und das Ladegerät dürfen keinesfalls mit Wasser gereinigt werden. Aggressive Reinigungsmittel können die Kunststoffteile beschädigen.170 – German WARTUNG 1156931-38 Rev.2 2016-11-29 Wartungsschema Nachstehend sind die an der Maschine vorzunehmenden Wartungsmaßnahmen aufgelistet.Die meisten der Punkte werden im Abschnitt ”Wartung” beschrieben. Tägliche Wartung Wöchentliche Wartung Monatliche Wartung Das Gerät äußerlich reinigen. Falls erforderlich, Grate an den Schienenseiten planfeilen. Verbindungen zwischen Batterie und Gerät sowie zwischen Batterie und Ladegerät prüfen. Prüfen Sie, ob die Teile des Gashebels sicher funktionieren. (Gashebelsperre und Gashebel) Öltank leeren und innen reinigen. Kettenbremse reinigen und auf Funktionssicherheit prüfen. Den Kettenfänger auf Beschädigungen hin kontrollieren, bei Bedarf austauschen. Blasen Sie das Produkt und die Kühlrippen der Batterie leicht mit Druckluft durch. Die Schiene täglich wenden, damit sie gleichmäßig abgenutzt wird. Das Schmierungsloch in der Schiene kontrollieren; es darf nicht verstopft sein. Die Kettennut reinigen. Bei Schienen mit Umlenkstern den Stern schmieren. Kontrollieren, ob Schiene und Kette ausreichend mit Öl versorgt werden. Die Sägekette in Bezug auf sichtbare Risse in Nieten und Gliedern untersuchen, ob die Kette steif ist oder Nieten und Glieder außergewöhnlichen Verschleiß aufweisen. Bei Bedarf austauschen. Kette schärfen und auf Spannung und Zustand prüfen. Kettenantriebsrad auf Verschleiß kontrollieren, bei Bedarf austauschen. Reinigen Sie den Lufteinlass der Maschine. Schrauben und Muttern nachziehen. Kontrollieren, ob die Tastatur ordnungsgemäß funktioniert und unbeschädigt ist.German – 171 WARTUNG 1156931-38 Rev.2 2016-11-29 Störungssuchplan Tastatur Mögliche Fehlercodes im Tastenfeld der Motorsäge. Batterie Fehlerbehebung der Batterie und/oder des Ladegeräts bei der Auﬂadung. Batterieladegerät Tastatur Mögliche Fehler Mögliche Fehlerbehebung Warnanzeige blinkt. Kettenbremse aktiviert. Ziehen Sie den vorderen Handschutz zurück, um die Kettenbremse freizugeben. Temperaturabweichung. Warten, bis sich das Gerät abgekühlt hat. Überlastung Schneidausrüstung ist verklemmt. Die Schneidausrüstung ist verklemmt. Schneidausrüstung abnehmen. Der Gashebel und die Starttaste werden gleichzeitig gedrückt. Gashebel loslassen. Das Gerät startet. Grüne LED des Einschaltknopfes blinkt. Geringe Batteriespannung. Laden Sie die Batterie. Warnanzeige leuchtet. Service Setzen Sie sich mit Ihrer Servicewerkstatt in Verbindung. LED-Anzeige Mögliche Fehler Mögliche Fehlerbehebung Warnanzeige blinkt. Die Batterie ist entladen. Batterie laden. Temperaturabweichung. Die Batterie darf nur in Umgebungen mit Temperaturen zwischen -10 °C und 60 °C verwendet werden. Überspannung. Kontrollieren, ob die Netzspannung mit der auf dem Geräteschild angegebenen übereinstimmt. Trennen Sie das Ladegerät von der Batterie. Warnanzeige leuchtet. Zellendifferenz zu groß (1 V). Setzen Sie sich mit Ihrer Servicewerkstatt in Verbindung. LED-Anzeige Mögliche Fehler Mögliche Fehlerbehebung Warnanzeige blinkt. Temperaturabweichung. Lassen Sie das Ladegerät abkühlen (passive Abkühlung). Warnanzeige leuchtet. Dauerhafte Schäden. Setzen Sie sich mit Ihrer Servicewerkstatt in Verbindung.172 – German TECHNISCHE DATEN 1156931-38 Rev.2 2016-11-29 Technische Daten Anmerkung 1: Umweltbelastende Geräuschemission gemessen als Schallleistung (L

) gemäß EG-Richtlinie 2000/14/ EG. Anmerkung 2: Äquivalente Schalldruckpegel, nach der ISO-Norm ISO 22868, werden berechnet als die zeitgewichtete energetische Summe der Schalldruckpegel bei verschiedenen Betriebsarten. Die typische Ausbreitungsklasse für einen äquivalenten Schalldruckpegel ist eine standardmäßige Ausbreitung von 1 dB (A). Hinweis 3: Vibrationspegel gemäß EN 60745-2-13. Berichten zufolge liegt der Vibrationspegel normalerweise bei einer Ausbreitungsklasse (Standardabweichung) von 1 m/s

. Angegebene Vibrationsdaten aus Messungen, bei denen das Gerät mit einer Schienenlänge und dem empfohlenen Kettentyp ausgestattet ist. Ist das Gerät mit einer anderen Schienenlänge ausgestattet, kann der Vibrationspegel um maximal ± 1,5 m/s

variieren. Hinweis 4: Bei Motorsägen mit Verbrennungsmotor kann ein äquivalenter Vibrationspegel gemessen und berechnet werden. Anhand dieser Angaben können Vibrationsdaten aller Motortypen verglichen werden. 136Li Motor Typ 36-V-Bürstenmotor Merkmale Energiesparmodus savE Schmiersystem Ölpumpe, Typ Automatisch Öltank, Volumen, Liter/cm

0,20/200 Gewicht Motorsäge ohne Batterie, Schwert und Kette, leerer Öltank (kg) 4,8 Geräuschemissionen (siehe Anmerkung 1) Gemessene Schallleistung dB(A) 97,3 Garantierte Schallleistung L

dB(A) 101 Jeweilige Unsicherheit KpA, dB(A) 3,0 Lautstärke (siehe Anmerkung 2) Äquivalenter Schalldruckwert am Ohr des Bedieners, dB (A) 86 Vibrationspegel (siehe Anmerkung 3) Vorderer Handgriff, m/s

2,25 Jeweilige Unsicherheit K, m/s

1,5 Äquivalente Vibrationspegel (siehe Anmerkung 4) Vorderer Handgriff, m/s

1,58 Kette und Schiene Empfohlene Schienenlängen, Zoll/cm 12/30 Effektive Schnittlänge, Zoll/cm 10/26 Antriebsradtyp/Anzahl Zähne Spur/6 Maximale Kettengeschwindigkeit / (savE), m/s 11 (10) Für die obigen Motorsägen-Modelle zugelassenen Akkus Batterie BLi110 BLi150 Typ Lithium-Ionen Lithium-Ionen Batteriekapazität, Ah 3,0 4,2 Spannung, V 36 36 Gewicht, kg 1,2 1,3 Zur Verwendung mit den angegebenen BLi-Batterien geeignete Ladegeräte Batterieladegerät QC80 QC120 QC330 Netzspannung, V 100-240 220-240 100-240 Frequenz, Hz 50-60 50-60 50-60 Leistung,W 80 125 330German – 173 TECHNISCHE DATEN 1156931-38 Rev.2 2016-11-29 Führungsschienen- und Kettenkombinationen Die nachfolgend aufgeführten Schneidausrüstungen werden für das Modell Husqvarna 136Li empfohlen. Feilen und Schärﬂehren der Sägekette EG-Konformitätserklärung (nur für Europa) Husqvarna AB, SE-561 82 Huskvarna, Schweden, Tel. +46-36-146500, erklären hiermit unsere alleinige Haftung dafür, dass die Akku-Kettensägen Husqvarna 136Li , auf die sich diese Erklärung bezieht, von den Seriennummern des Baujahrs 2016 an (die Jahreszahl wird im Klartext auf dem Typenschild angegeben, mitsamt einer nachfolgenden Seriennummer) den Vorschriften folgender RICHTLINIE DES RATES entspricht: - vom 17. Mai 2006 „Maschinen-Richtlinie' 2006/42/EG. - vom 26. Februar 2014 ”über elektromagnetische Verträglichkeit” 2014/30/EU. - vom 12. Dezember 2006 über „elektrische Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen“ (Niederspannungsrichtlinie) 2006/95/EG. - vom 6. September 2006 über „Batterien und Akkumulatoren sowie Altbatterien und Altakkumulatoren“ 2006/66/EG. - vom 8. Mai 2000 ”über umweltbelastende Geräuschemissionen von zur Verwendung im Freien vorgesehenen Geräten und Maschinen” 2000/14/EG. Folgende Normen wurden angewendet: EN 60745-1, EN 60745-2-13, EN 60335-2-29, EN 55014-1, EN 55014-2. Die angemeldete Prüfstelle: NB905, Intertek Deutschland Gmbh, Stagenstraße 1, 70771 Leinfelden-Echterdingen, hat die EG-Baumusterprüfung gemäß Maschinenrichtlinie (2006/42/EG) Artikel 12, Absatz 3b durchgeführt. Die Prüfnachweise über die EG-Typenprüfung gemäß Anlage IX haben die Nummern: NB905 15SHW0344-01. Für Information betreffend die Geräuschemissionen, siehe das Kapitel Technische Daten. Die gelieferte Motorsäge entspricht dem Exemplar, das der EG-Typenprüfung unterzogen wurde. Huskvarna, den 30. März 2016 Tom Söberg, Entwicklungsleiter (Bevollmächtigter Vertreter für Husqvarna AB, verantwortlich für die technische Dokumentation.) Führungsschiene Sägekette Länge, Zoll Teilung, Zoll Nutbreite, mm Max. Anzahl Zähne des Umlenksterns Typ Länge, Treibglieder (st) 12 3/8 1,1 9T Husqvarna H38 45EXPLICATION DES SYMBOLES 174 – French 1156931-38 Rev. 2 2016-11-29 Symboles sur la machine: Traduction du manuel d'utilisation original du suédois. AVERTISSEMENT! Cette tronçonneuse peut être dangereuse! Une utilisation erronée ou négligente peut occasionner des blessures graves, voire mortelles pour l’utilisateur ou une tierce personne. Lire attentivement et bien assimiler le manuel d’utilisation avant d’utiliser la machine. Toujours utiliser:
