BRUGSANVISNING 3EBC983ER BALAY

Herfindes QR-koden til montagevideoen. Fig. 2

Apparatets mål

Herfindesapparatetsmal. Fig.

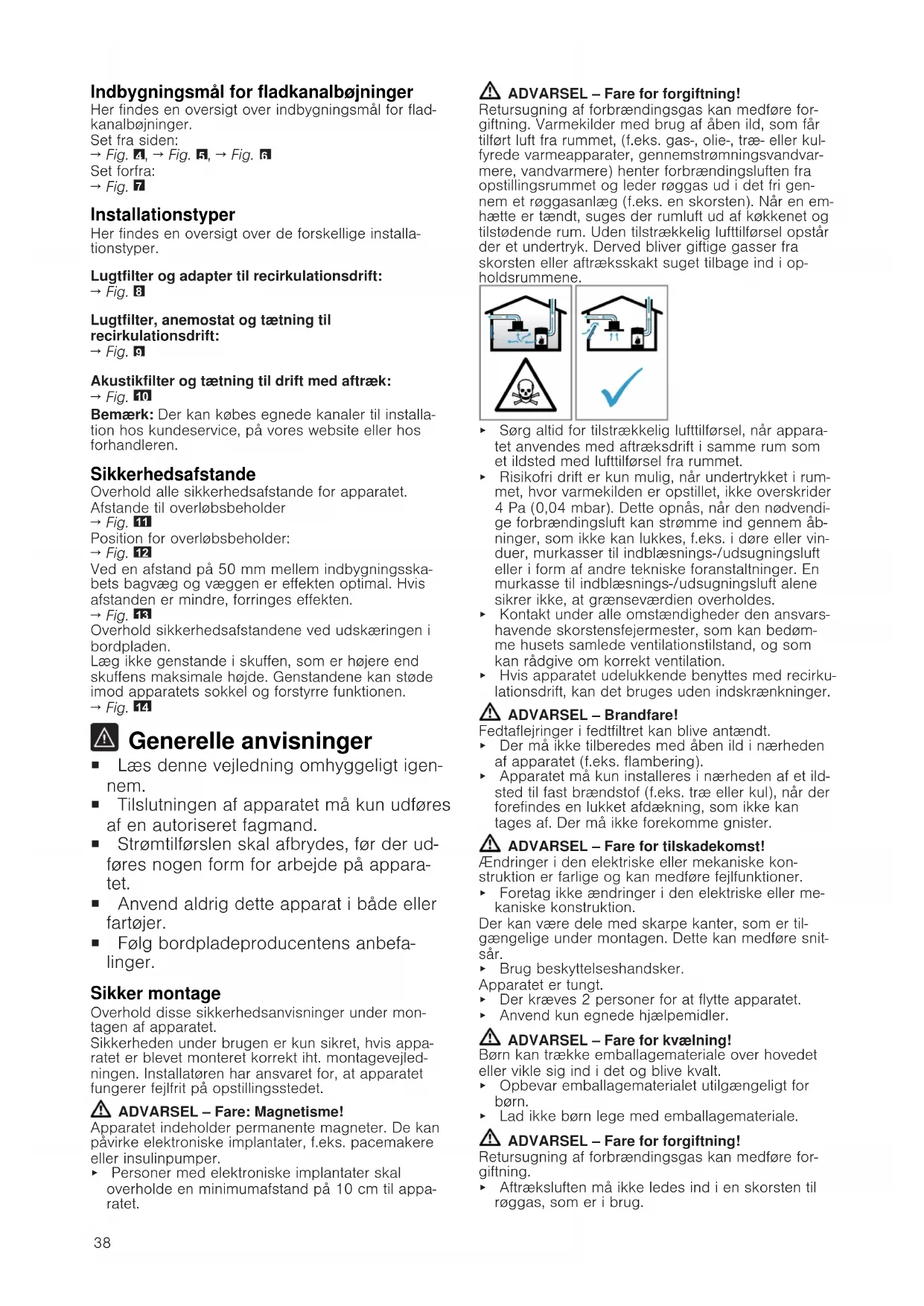

Indbygningsmal for fladkanalbøjninger

Herfindes en oversigt over indbygningsmal for flackkanalbjoninger.

Set fra sider:

$$ \rightarrow F i g. \quad \mathbf {A}, \rightarrow F i g. \quad \mathbf {B}, \rightarrow F i g. \quad \mathbf {C} $$

Set forfra:

$$ \rightarrow F i g. 7 $$

Installationstyper

Herfindes en oversigt over de forskellige installationsterper.

Lugtfilter og adapter til recirculationsdrift:

$$ \rightarrow F i g. \quad 8 $$

Lugtfilter, anemostat og tætning til recirkulationsdrift:

$$ \rightarrow F i g. \boxed {9} $$

Akustikfilter og tætning til drift med aftræk:

$$ \rightarrow \text {F i g .} $$

Bemerk: Der kan kobes egnede kanaler til installation hos kundeservice, pa vores website uller hos forhandleren.

Sikkerhedsafstande

Overhold alle sikkerhedsafstande for apparatet.

Afstandetiloverlobsbeholder

$$ \rightarrow \text {F i g .} 1 1 $$

Position for overlobsbeholder:

$$ \rightarrow \text {F i g .} 1 2 $$

Ved en afstand på 50 mm mellem indbygningsskabets bagvæg og væggen er effekten optimal. Hvis afstanden er minded, forringes effekten.

$$ \rightarrow \text {F i g .} $$

Overhold sikkerhedsafstandene ved udskæringen i bordpladen.

Læg ikke genstande i skuffen, som er højere end skuffens maksimale hjde. Genstandene kan stød imod apparatets Sokkel og forstyrre funktionen.

$$ \rightarrow \text {F i g .} 1 4 $$

Generelle anvisninger

Laesiennevejledningomhyggeligtigen-nem.
Tilslutningen af apparatet mA kun udfores af en autoriseret fagmand.
- Strømtilførslen skal afbrydes, før der udfores nogen form for arbejde pa apparatet.
- Anvend aldrig dette apparat i både eller fartøjer.
Folg bordpladeproducentens anbefalinger.

Sikker montage

Overhold disse sikkerhedsanvisninger under montagen af apparatet.

Sikkerheden under brugen er kun sikret, hvis apparatet er blevet monteret korrekt iht. montagevejledningen. Installatoren har ansvaret for, at apparatet fungerer fejlrit pa opstillingsstedet.

ADVARSEL - Fare: Magnetisme!

Apparatet indeholder permanente magneter. De kan pavarke elektroniske implantater, f.eks. pacemakere ell insulnPumper.

• Personer med elektroniske implantater skal overholde en minimumafstand på 10 cm til apparatet.

Retursugning af forbrændingsgas kan medføre forgiftning. Varmekilder med brug af aben ild, som fär tilfør luft fra rummet, (f.eks. gas-, olie-, træ- uller kulfyrede varmeapparater, gennemstrømningsvandvarmere, vandvarmere) henter forbrændingsluften fra opstillingsrummet og leder røggas ud i det fri gennem et røggasanlag (f.eks. en skorsten). När en emhætte er tændt, suges der rumluft ud af kokkenet og tilstødende rum. Uden tilstrækkelig lufttilforsel opstar der et undertryk. Derved bliver giftige gasser fra skorsten eller aftræksskakt suget tilbage ind i op-holdsrummene.

Sorg altid for tilstraekkelig lufttilforsel, nar apparatet anvendes med atraeksdrift i samme rum som et ildsted med lufttilforsel fra rummet.
Risikofri drift er kun mulig, nár undertrykket i rummet, hvor varmekilden er opstillet, ikke overskrider 4 Pa (0,04 mbar). Dette opnas, nár den ndvendige forbraendingsluft kan strømme ind gennem abninger, som ikke kan lukkes, f.ecs. i dore eller vinduer, murkasser til indblæsnings-/udsugningsluft erler i form af andre tekniske foranstaltninger. En murkasse til indblæsnings-/udsugningsluft alene sikrer ikke, at grænseveerdien overholds.
- Kontakt under alle omstændigheder den ansvarshavende skorstensfejermester, som kan bedomme husets samlede ventilationstilstand, og som kan rädgive om korrekt ventilation.
Hvis apparatet udelukkende benyttes med recircu-lationsdrift, kan det bruges uden indskraenkninger.

Der ma ikke tilberedes med æben ild iærheden af apparatet (f.eks. flambering).
- Apparatet mä kun installereres i nærheden af et ildsted til fast brændstof (f.eks. træller kul), när der forefindes en lukket afdækning, som ikke kan tages af. Der mä ikke forekommen gnister.

ADVARSEL - Fare for tilskadekomst!

AEndringer i den elektriske eller mekaniske konstruktion er farlige og kan medfere fejlfunktioner.
- Foretag/DDke aendringer i den elektriske eller mekaniske konstruktion.

Der kan vare dele med skarpe kanter, som er til-gaengelige under montagen. Dette kan medføre snit-sar.

• Brug beskytteseshandsker.
  Apparatet er tungt.
  Der kræves 2 personer for at flytte apparatet.
  Anvend kun egnede hjaelpemidler.

ADVARSEL-Fare for kvaelning!

Børn kan trække emballagemateriale over hovedet eller vikle sig ind i det og blive kvalt.

Opbevar emballagematerialet utilgengeligt for børn.
Lad ikke boːn lege med emballagemateriaile.

Retursugning af forbrændingsgas kan medføre forgiftning.
- Aftræksluften ma ikke ledes ind i en skorsten til røggas, som er i brug.

• Aftraeksluften må ikke ledes ind i en skakt, som bruges til ventilation af rum, hvor der er opstillet ovne, kaminer eller andre former for ildsteder.
  Hvis aftraeksluften skal ledes ind i en skorsten til røggas, som ikke er i brug, skal installationen god-kendes af den ansvarshavende skorstensfejerme-ster.

Retursugning af forbrændingsgas kan medføre forgiftning.

Nar en emhaete installeres med et rumluftafhengigt brandelselyret komfur ellsted, skal emhaettens stromtilforsel vare udstyret med en egnet sikkerhedsafbryder.

Oplysninger om elektrisk tilslutning

For at kinne foretage en sikker elektrisk tilslutning af apparatet skal disse anvisninger overholds.

ADVARSEL-Fare for elektrisk stod!

Det skal altid vare muligt at afbryde strømforsyn-gen til apparatet. Dette apparat må kun tilsluttes en korrekt installereret tilslutningsdase.

• I den feste elektriske installation skal der vare monteret en alpolet afbryderanordning, som opfylder kravene til overspaendingskategori III og de geldende installationsbestemmelser.
  Den feste installation ma kun udfores af en autoriseret elektriker. Vi anbefaler, at der installereres en fejlstromsbeskyttelsaesafbryder (Fl-abryder) i stromforsyningskredsen til apparatet.
  Tilslutningskablet ma化进程,kommen i klemme ellere over skarpe kanter.
• Læg tilslutningskablet, som det/DD berør varme dele af apparatets cabinet.
• Anvend kun det tilslutningskabel, som er leveret zusammen med apparatet aller leveret af kunde-service.
  Dette apparat er i overensstemmelse med gael-dende EF-bestemmelser om radiostjdaempning.
• Apparatet opfylder beskyttelsesklasse 1 og ma derfor kun anvendes med jordledningstilslutning.
• Producenten hæfter ikke for fejl ved driften og eventuelle skader, som skyldes forkert elektrisk installation.

Forberedelse af elektrisk tilslutning

Krav: Arbejde indvendigt i apparatet aller udskiftning af netkablet ma kun udfores af kundeservicemedarbejdere, som er uddannet til dette.

1. Faelg anvisningerne for den elektriske tilstluting.
   Ved fejlbehæftet montage, ukorrekt indbygning el-ler tilstluting bortfalder garantien.
2. Kontakt kundeservice, hvis der er behov for en laengere nettilslutningsledning. Der findes tilslutningsledninger pa op til 2,20m
3. Ved apparater uden forinstalleret kabel skal netkabetlet fores ind i tilstuntingsdosen.

Abning at tilslutningsdase

• Løft låget af tilslutningsdåsen ved hjælp af en skruetraækker.

$$ \rightarrow \text {F i g .} $$

Forberedelse af tilstunngsdase

1. Skru skruen Iøs.

$$ \rightarrow \text {F i g .} 1 6 $$

1. Loft traekaflastningen ved hjaelp af en skruetrakker.

$$ \rightarrow F i g. \quad 1 7 $$

1. Frigør traekaflastningen.

$$ \rightarrow \bar {F} i g. 1 8 $$

Tilslutning af kabel i tilslutningsdase

1. Ved 3 N skal kablet tilsluttes i tilslutningsdansen iht. falgende afbildning.

$$ \rightarrow F i g. \quad 1 9 $$

1. Ved 2 N skal kablet tilsluttes i tilslutningsdansen iht. falgende afbildning.

$$ \rightarrow \bar {F} i g. 2 0 $$

1. Ved 1 N skal kabinet tilsluttes i tilslutningsdåsen iht. følgende afbildning.

$$ \rightarrow \bar {F} i g. \quad 2 1 $$

1. Ved 2 L / 2 N skal kablet tilsluttes i tilslutningsdäsen iht. ffolgende afbildning.

$$ \rightarrow \text {F i g .} 2 2 $$

1. Vær opmaerk som pa kablernes farve.

$$ \begin{array}{l} - B N; b r u n \ - B U: B l \mathrm {a} \ - G N / Y E: \text {g u l o g} \ - \text {B K}: \text {s o r t} \ - G Y: \mathbf {g r} ^ {\prime} \ \end{array} $$

1. Monter om nadvendigt de medfolgende kobber-kortslutningsbogjler iht. til tilslutningsdiagrammet.
2. Tilslut kablerne, og spænd derefter skruerne til i til-slutningsdåsen.
3. Ved tilslutning af 1N^ eller 2L / 2N intt. tilslutningsdiagrammet svarer 1 til ventilatormotoren.
4. Ved tilstluting af 2N^ / 3N intt. tilstluntingsdiagrammet svarer L1 (gra) til ventilatormotoren.

Fastgøring af kabel i tilslutningsdase

1. Fastgor netkablet med trakaflastningen.
2. Spænd skruen til pa den korrekte position.

$$ \begin{array}{l} - \text {B r u g i k e n e l e k t r i s k s k r u e t r a e k k e r}. \ \rightarrow \text {F i g .} \overline {{2 3}} \ \end{array} $$

1. For at lette lukning af tilslutningsdåsen skal kablerne placeres i tilslutningsdåsens midterområde.
2. Luk tilstunningsdasenslag.

Oplysninger om aftraksrørleding

Producenten af apparatet pâtager sig/DDKE ansvar for mangler ved reklamationer, hvis ársag skyldes rørfo- ringen.

Anvend et kort og sa vidt muligt lige aftraeksrmed sa stor indvendig diameter som muligt.
Lange, affraeksrør med ru overflade, mange rorbøjninger eller lille indvendig diameter forringer udsugningseffekten og forøger ventilationsstøjen.
Der ma ikke anvendes aftræksrør af brændbare materialer.
For at undgå kondensdannelse skal aftraeksroret installereres fra apparatet med et fald pa 1^

Fladkanaler

Anvend fladkanaler, hvis indvendige areal svarer til de runde rørs areal:

• En diameter på 150 mm svarer til ca. 177~cm^2
• Ved afvigende rordiametre skal der indsættes tætningsstrimler.
  Fladkanaler mä参加会议 have skarpe bojninger.

Rundrør

Anvend runde rør med en indvendig diameter pa 150~mm

Anvisninger om drift med aftræk

Ved drift med affrak bør der indbygges en kontraklap.

Bemærkninger

Hvis der化进程 en kontraklap med apparatet, kan den kubes via forhandleren.
Hvis aftraeksluften ledes gennem en ydervaeg, bor der anwendes en teleskop-murkasse.

Kontrol af indbygningssskabe

1. Kontroller, at indbygningsskabe star vendret og har tilstrækkelig bareaevne. Apparatets maksimale vegt er ca. 25 kg. Bordpladen, hvor apparatet installeres, skal kunne modsta belastninger pa ca. 60 kg.
2. Kontroller, at indbygningssskabet stadig er tilstrakkeligt stabilt, after at udskaeringsarbejderne er udfort.

3. Især ved tynde bordplader skal bæereevne og stabilitet sikres med egnede underkonstruktioner.

4. Apparatets vægt og de ekstra belastninger skal medregnes.

5. Anvend varme- og fugtighedsbestandige for-staerkningsmaterialer.

6. Det skal sikres, at indbygningsmøblet er varmebestandigt op til 90^

7. Der mä ikke indbygges andre apparater nedenunder, feks. ovne, koleskabe, opvaskemaskiner eller vaskemaskiner.
8. Kontroller først, at apparatet star vandret, när det er installereret i montageabningen.
9. Afstanden til et overskap kan vaelges frit. Tag hensyn til brugervenlighed og ergonomi ved anvendelsen af pladen.

Forberedelse af indbygningssskab

Krav: Indbygningsmøblet skal vare temperaturbestandige op til 90^

$$ \rightarrow F i g. 1 4 $$

$$ \rightarrow F i g. \quad 2 4 $$

$$ \rightarrow \text {F i g .} 2 4 $$

1. Marker udskaeringen i skabet iht. montagetegninen.
2. Bor fire huller med en diameter pa 6 mm.
3. Sorg for, at snitfladerne er vinkelrette (90^) i forhold til bordpladen.

Overholdelse af minimumafstande ved indbygning over skuffle

1. For at kinne tage overlobsbeholderen ud skal afstandene ved indbyggede apparater overholds. Fig. 11
2. Overhold overløbsbeholderens position.

$$ \rightarrow \text {F i g .} $$

Forberedelse af kokkenskap til recirkulationsdrift med adapter

Bemærkninger

Vi anbefaler at undlade installation pa en termiskuisoleret ydervaeg ell er koldt gulv ( ≥ 0,5W/ m² °C).
Tilslut不解 udblænsningssiden direkte mod andere apparater.udskillevægge. Se under Andre indbygningsmader, hvis der ikke kan indbygges skillevægge.
1. Ved kombinationen med adapteren skal de pageldende mal for udskaeringen i bagvaggen overholds. Fig. 25
2. Mål bordpladens tykkelse. Overfør malet til skabel- lonen, og indtegn den tilsvarende linje. Fig. 26
3. Klip skabelonen langs den markerede linje for bordpladens tykkelse A, udskaeringens miterlinje B og referencelinjen for det indvendige luftudtag C.
4. Marker midten af udskaeringen i bordpladen som midterlinje pa skabets bagvag. Fig. 27

1. Indjuster skabelonen til midterlinjen for skabets bagside og underkanten af bordpladen.

2. Lav en udskæring i bagvæggen svarende til skabelonen.

3. Fjern alle spaner, nar udskaeringen er faerdig.

4. Snitfladerne skal forsegles varmebestandigt og vandtæt.

$$ \rightarrow \text {F i g .} 2 4 $$

Ventilation

1. Ved recirculationsdrift skal der etableres en ventilationsabning i skabets Sokkel.

2. Ventilationsabningen skal som minimum have et areal pa ca. 400~cm^2

3. For at holde trækluft og stoj pa et lav't nivea skal ventilationsabningen i suklen vare sa stor som muligt.

4. Ventilationsabningen kan etableres ved at afkorte soskellisten, ved at anvende et egnet ventilationsgitter aller med en lamelsokkel.

5. For at sikre at apparatet fungerer korrekt skal kogesektionen ventileres tilstrækkeligt via en ventilationsabning i underskabets sukkel med et areal pa minimum 200~cm^2

Indbygning af apparatus for recirculationsdrift med adapter

Fastgoring af tætning pa adapter

• Fastgør tætningen på adaptereren maks. 5 mm fra kanten.

$$ \rightarrow \text {F i g .} 2 8 $$

Placering af adapter

1. Rengor og affedt klæbefladen rundt om udskæringen i skabets bagvæg.

2. Saet adapteren ind i udtraeksabningen pa bagsiden af kogetoppen.

$$ \rightarrow \text {F i g .} 2 9 $$

1. Fjern klæbebändets beskyttesesfolie fra adapteren.

$$ \rightarrow \text {F i g .} 3 0 $$

Isætning af apparat i udskæring i bordplade

1. Kontroller, at tilslutningsktablet er forbundet med apparatet.

2. Sæt apparatet forsigtigt på plads i udskæringen i bordpladen.

$$ \rightarrow \text {F i g .} \quad 3 1 $$

Fastgoring af adapter

1. Hold adapteren i den midterste holder, skyd den ind mod underskabets bagvag med holderne i si den, og klæb den fast.

$$ \rightarrow \text {F i g .} 3 2 $$

1. Fastgor om ndvendigt ogsa adapteren med skruer.

$$ \rightarrow \text {F i g .} \quad 3 3 $$

Forberedelse af kokkenskap til recirkulationsdrift med recirkulationskanal

1. Fjern om nødvendigt køkkenskabets bagvæg.

2. Ved kombinationen med fladkanalbobjning skal de pagaelende mal i udskaeringen i bagvæggen overholds.

$$ \rightarrow \text {F i g .} \quad 3 4 $$

1. Ved recirculationsdrift skal der etableres en ventilationsabning i skabets Sokkel.

2. Ventilationsabningen skal som minimum have et areal pa ca. 400~cm^2

3. For at holde trækluft og stoj på et lav't nivea skal ventilationsabningen i toklen��e sa stor som muligt.
4. Ventilationsåbningen kan etableres ved at afkorte soskellisten, ved at anvende et egnet ventilationsgitter eller med en lamelsokkel.

$$ \rightarrow \text {F i g .} 2 4 $$

1. For at sikre at apparatet fungerer korrekt skal kogesektionen ventileres tilstrækkeligt via en ventilationsabning i underskabets soskel med et areal pa minimum 200~cm^2
2. Fjern alle spaner, nár udskæringen er færdig.
3. Snitfladerne skal forsegles varmebestandigt og vandt.

Indbynging af apparat til recirkulationsdrift med recirkulationskanal

1. Anvend tætning, holdeklemmer, recirkulationskanal, anemostat og lugtfilter ved recirkulationsdrift.
2. Vær opmaerkoms pa malene for de forskellige fladkanalbjojninger. Side 38

Anbringelse af fladkanalbogning

$$ \rightarrow \text {F i g .} 3 6 $$

Saat fladkanalbogjningen ind i affraeksabningen pa apparatets bagside.

Isætning af apparat i udskæring i bordplade

1. Kontroller, at tilslutningsktablet er forbundet med apparatet.
2. Sæt apparatet forsigtigt på plads i udskæringen i bordpladen.

$$ \rightarrow \text {F i g .} \tag {37} $$

Etablering af rorforing mellem apparat og anemostat

$$ \rightarrow \text {F i g .} \quad 3 8 $$

$$ \rightarrow \text {F i g .} 3 9 $$

1. Forbind recirculationskanalens komponenter med hinanden.
2. Fastgor fladkanalfbindelsenerve ved at lader dem gai indgrep.
3. For at fastgore fladkanalfbindelsene yderligere skal de skrues sammen med 4 skruer til kunststof PT 4 × 8 ~mm .
4. Forbind recirculationskanalen med fladkanalbøjningen på bagsiden af kogetoppen.
5. Forbind diffusoren med recirculationskanalen. Fig. 40

Forberedelse af kogkenskap til ventilation med aftrak

1. Fjern om nødvendigt køkkenskabets bagvæg.
2. Ved kombination med en fladkanalbogjning skal de pageldende mal for udskaeringen i bagvaggen overholds.

$$ \rightarrow \text {F i g .} 4 1 $$

1. Fjern alle spaner, nar udskaeringen er faerdig.
2. Snitfladerne skal forsegles varmebestandigt og vandtæt.

$$ \rightarrow \text {F i g .} 4 2 $$

Indbygning af apparat til drift med aftraek

1. Anvend tætning og akustikfilter ved ventilation med aftræk.
2. Følg anvisningerne for aftækskanalen. Side 39

• Fastgör den medfølgende tætning på fladkanalbøjningen maks. 5 mm fra kanten.

$$ \rightarrow \tilde {F i g}. 3 5 $$

Etablering af rorforing

1. Sæt fladkanalbøjningen ind i aftræksabninger pa apparatets bagside.

$$ \rightarrow \text {F i g .} 3 6 $$

1. Monter om ndvendigt yderligere rorfringselementer.

Isaetning af apparat i udskaering i bordplade

1. Kontroller, at tilslutningsktablet er forbundet med apparatet.
2. Sæt apparatet forsigtigt på plads i udskæringen i bordpladen.

$$ \rightarrow \text {F i g .} \quad 3 7 $$

Etablering af aftraksforbindelse

1. Fastgor affraeksroret pa den flade kanalbogjning.
2. Forbind aftraeksroret med aftraeksabningen.
3. Taet samlingerne pa egnet vis.

Anvendelse af filtre

Bemerk: Anvend lugtfiltret ved recirkulationsdrift. Anvend akustikfiltret ventilation med aftrak.

1. Overhold filtrones luftgennemströmningsretning.
2. Sæt to af filtrene ind i venstre og højre side af apparatet, og skyd dem fremad.

$$ \rightarrow \text {F i g .} \quad [ 8 ] $$

$$ \rightarrow \text {F i g .} \quad 4 4 $$

1. Sæt de andere filtre ind i venstre og højre side af apparatet.

Isaetning af fedtfilter

$$ \rightarrow \text {F i g .} 4 5 $$

1. Overhold tilslutningsdata pa typeskiltet.
2. Ved 3 N skal kablet tilsluttes i tilslutningsdåsen iht. afbildningen.

$$ \rightarrow \text {F i g .} \quad 4 6 $$

1. Ved 2 N skal kablet tilsluttes i tilslutningsdåsen iht. afbildningen.

$$ \rightarrow F i g. \quad 4 7 $$

1. Ved 1 N skal kablet tilsluttes i tilslutningsdåsen iht. afbildningen.

$$ \rightarrow \text {F i g .} \quad 4 8 $$

1. Ved 2 L/2 N skal kablet tilsluttes i tilslutningsdäsen iht. afbildningen.

$$ \rightarrow \text {F i g .} \quad 4 9 $$

1. Vær opmaerksom pa kablernes farve.

1. Placer afhängigt af tilslutningsmaden EVT. de leverede ledningsslutmuffer anderledes.

2. Brug eventuelt en ledningssslutmuffe til forbindelse af to kabler.

3. Afkort ledningerne.

4. Fjern isoleringen.

Kontrol af Funktion

1. Taend for apparatet.
2. Hvis 48meEosyser, er Apparatet ici tilsluttet korrekt. "Kontrol og korrektur af elektrisk tilslutning", Side 41
3. Hvis der ikke vises en fejlmelding i apparatets indikator, skal ventilationens Funktion kontrolleres iht. brugsvejledningen.

Kontrol og korrektur af elektrisk tilstnuting

1. Afbryd apparatets forbindelse til stromnettet.
2. Kontroller, at tilstulningen på apparatet og tilstulningen i bygningen stemmer overens med tilstningsdiagrammet i dette montagevejledning.

"Forberedelsea f elektrisk tilslutning", Side 39
"Etablering af strømtilfforsel", Side 41

1. Se falgende aufbildning for 3 N. Fig.50
2. Se følgende afbildning for 2 N. → Fig. 51
3. Se falgende aufbildning for 1 N. Fig. 52

Omtilling af indicator til drift med aftræk

1. Om不同程度 skal indikatoren for den elektronische styring omstilles i grundindstellingerne til drift med aftrak.
2. Følg anvisningerne i kapitlet Grundindstillinger i brugsvejledningen.

Afmontage af apparat BEMERK!

Værktj kan beskadige apparatets ramme.

• Apparatet må ikke løftes ud oppefra ved hjælp af værktøj.
• Afbryd apparatets forbindelse til stromnettet.
• Fjern aftrakskanalen, eller frigor recirkulationsforbindelsenerne.
• Tryk apparatuset op nedefra.

pt

QR-kode til monteringsvideo

Her finner du QR-koden til monteringsvideoen.

Fig. 2

Apparats mål

Her finner du malene for apparatet

Fig. 3

Folg sikkerhetsinstruktene nár du monterer apparata-tet.

• Personer med elektroniske implantater må holde en minsteavstand på 10 cm til apparatet.

Hold emballasjen borte fra barn.
Barn mä ikke få leke med emballasjen.

Det mä vare mulig á koble apparatet fra strømnettet til enhver tid. Apparatet mä kun kobles til en forskriftsmessig monter stikkkontakt.

I henhold til kravene i overspenningskategori lll og i henhold til regelverket ma det moneres en flerpolet skillebryter i den faste elektriske installasjonen.
Den permanente el-installasonen maku kun utfores av elektriker. Vi anbefaler a installere en jordfeilbryter (Fl-bryter) i apparatets strormforsyningskrets.
- Ikke la tilkoblingsledningenkommen i knekk ell klem, og hold den unna skarpe kanter.
- Legg tilkoblingsledningen slick at den/DD konmer borti det varme apparathuset.
Bruk kun den ledningen som følger med apparatet, eller en ledning levert av tekniisk kundeservice.
Dette apparatet oppfyller EU-reglene om radiostoy.
Apparatet er i beskytttesesklasse 1. Derfor ma det kun kobles til en jordet stikkontakt.
- Produsenten tar ikke ansvar for driftsfeit eller mulige skader grunnet mangelfull elektrisk installation.

1. Fjern beskyttelsesfolien pa teipen fra adaptereren. Fig. 30

Sette apparatet inn i utskjaeringen i benkeplaten

1. Pase at tilkoblingsledningen er koblet til apparatet.
2. Sett apparatuset forsiktig inn i utskjæringen i benkeplaten.

$$ \rightarrow \text {F i g .} \quad 3 1 $$

Fiksere adapter

Fest den medfolgende tetningen pa det flate rorbendet maks. 5 mm fra kanten. Fig.35

Setteinnflattrorbend

Fest den medfolgende tetningen pa det flate rorbendet maks. 5 mm fra kanten. Fig.35

Installere ror

Kortnedlederne.
- Fjern isoleringen.

Allmanna anvisningar

1. Lyft dragavlastningen med/mejsel.

$$ \rightarrow \text {F i g .} 1 7 $$

1. Lossa dragavlastningen.

$$ \rightarrow F i g. 1 4 $$

Ansluta sladden i kopplingsdosan

1. Anslut 2 L-/2 N-sladd som foljande bild pa koppingsdosan anger.

$$ \rightarrow \text {F i g .} 2 2 $$

Anvisningar om evakueringen

Fast den medfoljande tätningen max. 5 mm fra kanten på plankanalbojen.

$$ \rightarrow \text {F i g .} \quad 3 5 $$

Satta i plankanalbojen

Satt plankanalbojen i evakueringen på enchetens baksida.

$$ \rightarrow \text {F i g .} \quad 3 6 $$

Satta ienheten i bankskivsurtaget
