BRUGSANVISNING HCO6475TG SAMSUNG

Spænding: 220-240V \~ 50/60Hz

Energiforbrug: 1x250W

Luftudtag diameter, mm: 150

Lyskilde: 2x20W

EMHÆTTE TYPE

HDC6475TG

HDC9475TG

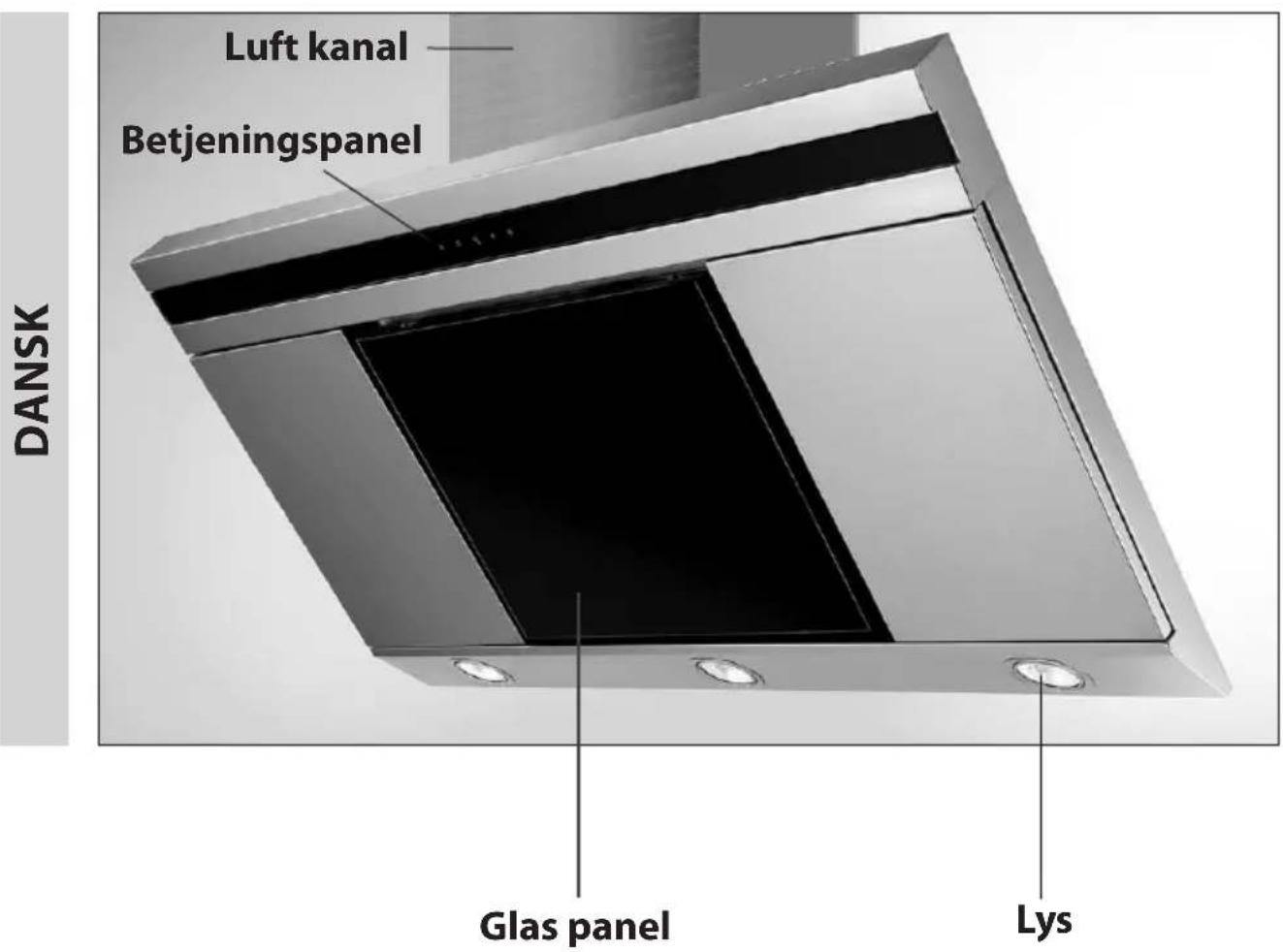

Luft kanal Betjeningspanel DANSK Glas panel Lys

HDC6475TG - HDC9475TG

Kapacitet m3/timer: 756

Spænding: 220-240V \~ 50/60Hz

Energiforbrug: 1x250W

Luftudtag diameter, mm: 150

Lyskilde: 2x20W

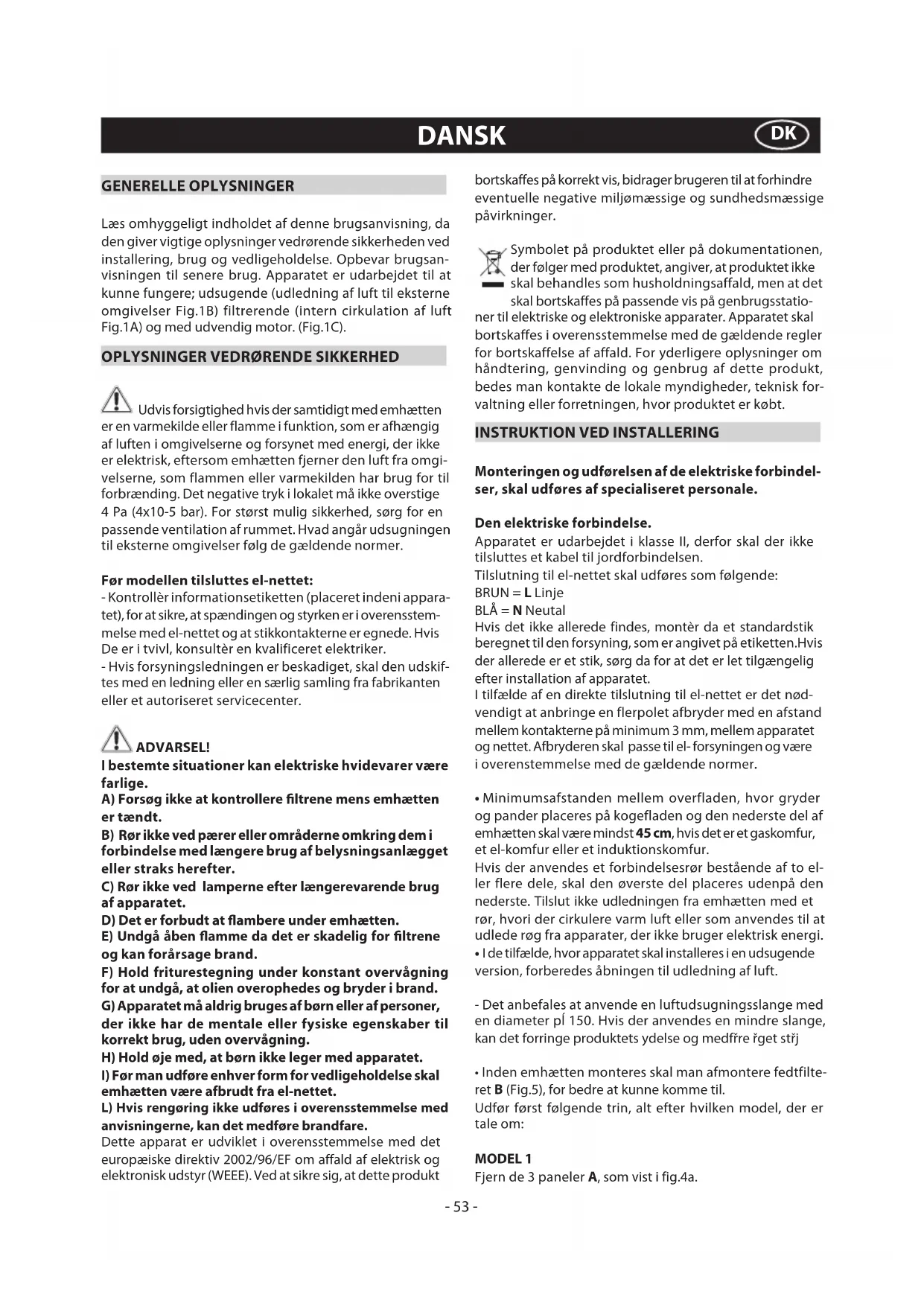

GENERELLE OPLYSNINGER

Læs omhyggeligt indholdet af denne brugsanvisning, da den giver vigtige oplysninger vedrørende sikkerheden ved installering, brug og vedligeholdelse. Opbevar brugsanvisningen til senere brug. Apparatet er udarbejdet til at kunne fungere; udsugende (udledning af luft til eksterne omgivelser Fig.1B) filtrerende (intern cirkulation af luft Fig.1A) og med udvendig motor. (Fig.1C).

OPLYSNINGER VEDR∅RENDE SIKKERHED

Udvis forsigtighed hvis der samtidigt med emhætten er en varmekilde eller flamme i funktion, som er afhængig af luften i omgivelserne og forsynet med energi, der ikke er elektrisk, eftersom emhætten fjerner den luft fra omgivelserne, som flammen eller varmekilden har brug for til forbrænding. Det negative tryk i lokalet må ikke overstige 4 Pa (4x10-5 bar). For størst mulig sikkerhed, sørg for en passende ventilation af rummet. Hvad angår udsugningen til eksterne omgivelser følg de gældende normer.

Før modellen tilsluttes el-nettet:

• Kontrollèr informationsetiketten (placeret indeni apparatet), for at sikre, at spændingen og styrken er i overensstemmelse med el-nettet og at stikkontakterne er egnede. Hvis De er i tvivl, konsultèr en kvalificeret elektriker.
• Hvis forsyningsledningen er beskadiget, skal den udskiftes med en ledning eller en særlig samling fra fabrikanten eller et autoriseret servicecenter.

ADVARSEL!

A) Forsøg ikke at kontrollere filtrene mens emhætten er tændt.
B) Rør ikke ved pærer eller områderne omkring dem i forbindelse med længere brug af belysningsanlægget eller straks herefter.
C) Rør ikke ved lamperne efter længerevarende brug af apparatet.
D) Det er forbudt at flambere under emhætten.
E) Undgå åben flamme da det er skadelig for filtrene og kan forårsage brand.
F) Hold friturestegning under konstant overvågning for at undgå, at olien overophedes og bryder i brand.
G) Apparatet må aldrig bruges af børn eller af personer, der ikke har de mentale eller fysiske egenskaber til korrekt brug, uden overvågning.
H) Hold øje med, at børn ikke leger med apparatet.
I) Før man udføre enhver form for vedligeholdelse skal emhætten være afbrudt fra el-nettet.
L) Hvis rengøring ikke udføres i overensstemmelse med anvisningerne, kan det medføre brandfare.

Dette apparat er udviklet i overensstemmelse med det europæiske direktiv 2002/96/EF om affald af elektrisk og elektronisk udstyr (WEEE). Ved at sikre sig, at dette produkt bortskaffes på korrekt vis, bidrager brugeren til at forhindre eventuelle negative miljømæssige og sundhedsmæssige påvirkninger.

Symbolet på produktet eller på dokumentationen, der følger med produktet, angiver, at produktet ikke skal behandles som husholdningsaffald, men at det skal bortskaffes på passende vis på genbrugsstatio-

ner til elektriske og elektroniske apparater. Apparatet skal bortskaffes i overensstemmelse med de gældende regler for bortskaffelse af affald. For yderligere oplysninger om håndtering, genvinding og genbrug af dette produkt, bedes man kontakte de lokale myndigheder, teknisk forvaltning eller forretningen, hvor produktet er købt.

INSTRUKTION VED INSTALLERING

Monteringen og udførelsen af de elektriske forbindelser, skal udføres af specialiseret personale.

Apparatet er udarbejdet i klasse II, derfor skal der ikke tilsluttes et kabel til jordforbindelsen.

Tilslutning til el-nettet skal udføres som følgende:

$$ \text { BRUN } = \mathbf {L} \text { Linje } $$

$$ \mathrm{BLA} = \mathbf {N} \text { Neutral } $$

Hvis det ikke allerede findes, monter da et standardstik beregnet til den forsyning, som er angivet på etiketten. Hvis der allerede er et stik, sorg da for at det er let tilgængelig efter installation af apparatet.

I tilfælde af en direkte tilslutning til el-nettet er det nødvendigt at anbringe en flerpolet afbryder med en afstand mellem kontakterne på minimum 3 mm, mellem apparatet og nettet. Afbryderen skal passe til el-forsyningen og være i overenstemmelse med de gældende normer.

• Minimumsafstanden mellem overfladen, hvor gryder og pander placeres på kogefladen og den nederste del af emhætten skal være mindst 45 cm, hvis det er et gaskomfur, et el-komfur eller et induktionskomfur.
  Hvis der anvendes et forbindelsesrør bestående af to eller flere dele, skal den øverste del placeres udenpå den nederste. Tilslut ikke udledningen fra enhætten med et rør, hvori der cirkulere varm luft eller som anvendes til at udlede røg fra apparater, der ikke bruger elektrisk energi.
• I de tilfælde, hvor apparatet skal installeres i en udsugende version, forberedes åbningen til udledning af luft.
• Det anbefales at anvende en luftudsugningsslange med en diameter pl 150. Hvis der anvendes en mindre slange, kan det forringe produktets ydelse og medffre rget strij
• Inden emhætten monteres skal man afmontere fedtfilteret B (Fig.5), for bedre at kunne komme til.
  Udfør først følgende trin, alt efter hvilken model, der er tale om:

MODEL 1

Træk i håndtaget B, som vist i fig. 5.

MODEL 2

Træk i håndtaget B, som vist i fig.5.

• Vægmontering

Placér emhætten mod væggen, fig. 2A, og markér den nederste kant (vær opmærksom på minimumsafstanden til komfuret, fig. 2B).

- Placér skabelonen på væggen, og sørg for, at linjen passer med den, der blev afmærket i forrige trin.

- Markér og bor huller til montering (fig.3).

- Fastgør de 2 øverste skruer K, uden at skrue dem helt i, og rawlplugs (fig.3).

- Anbring emhætten mod væggen, tilret den vandret og spænd skruerne K (fig.6).

- Ret emhætten til, og skru den helt fast med de 2 skruer C (fig.7).

- Der skal anvendes skruer og rawlplugs, der passer til vægtypen (f.eks. armeret beton, gipsvæg osv.).

- Hvis der følger skruer og rawlplugs med, skal man først sikre sig, at de passer til den type væg, som emhætten skal monteres på.

- Installation af modeller med afskærmning

Vær forsigtig när filmen fjernes – undgå at ridse produktet. Brug hansker (fig.8A).

Sørg for strømtilførsel inden i afskærmningens samling. Justér bredden på beslaget til den øverste del (Fig.8C). Fastgør den herefter til loftet, så den er på linje med emhætten, ved hjælp af skruerne A (Fig.8C), og vær opmærksom på afstanden til loftet, som angivet i (Fig.8B). Tilslut flangen C til udsugningsåbningen (Fig.8D) ved hjælp af en slange L. Træk den øverste del af emhætten op til beslaget, og fastgør den ved hjælp af skruerne F (Fig.8C).

- Emhætte med filter

Filtrene skal monteres på udsugningselementet i emhætten og skal drejes 90 grader, indtil de klikker på plads (fig. 10).

BRUG OG VEDLIGEHOLDELSE

- Det anbefales, at apparatet sættes i funktion, inden man begynder tilberedningen af madvarer. Det anbefales, at lade emhætten køre i 15 minutter efter endt tilberedning, så al mados suges ud.

Korrekt funktion af emhætten afhænger af en korrekt og jævnlig vedligeholdelse. Man skal især være opmærksom med at udskifte fedtfilteret og det aktive kulfilter.

- Fedtfilteret har til opgave at tilbageholde de fedtpartikler, der findes i luften. Filteret vil derfor blive tilstoppet med tiden, alt efter hvor ofte emhætten anvendes.

Akrylfilteret, der støtter på risten, skal udskiftes, når skriften på filteret, der er synlig gennem risten, skifter farve og blækket løber ud. Det nye filter skal monteres, så skriften er synlig gennem risten ude fra emhætten.

Hvis akrylfiltrene ikke har påtrykt skrift, eller hvis der anvendes metalfiltre eller filtre med aluminiumspanel, skal filtrene - for at forhindre brandfare - rengøres mindst hver 2. måned på følgende måde:

- Tag filteret ud af risten, og rengør det i neutralt sæbevand

- Skyl efter med rigelige mængder lunken vand, og lad filteret tørre.

Metalfilter og/eller filtre med aluminiumspanel kan også vaskes op i opvaskemaskine. På aluminiumsfiltre eller filtre med aluminiumspanel kan der opstå misfarvninger efter nogle vask. Dette giver ikke ret til reklamation med henblik på udskiftning.

I tilfælde af manglende overholdelse af anvisningerne vedrørende udskiftning og rengøring, kan der opstå brandfare i fedtfiltrene.

- De aktive kulfiltre har til opgave at rense den luft, der sendes tilbage i lokalet. Filtrene kan ikke vaskes eller genbruges og skal udskiftes mindst hver fjerde måned. Mætningen af det aktive kul afhænger af, hvor ofte emhætten er i brug, komfurets type og hvor ofte fedtfilteret rengøres.

- Rengør ofte alle fedtaflejringer på ventilatoren og andre overflader med en klud opblødt i denatureret sprit eller et ikke-slibende og neutralt rengøringsmiddel.

- Lyset er beregnet til brug under tilberedning af mad og ikke til generel oplysning af lokalet. Længerevarende brug af lyset vil reducere lyspærernes gennemsnitlige levetid betydeligt.

- Udskiftning af halogenpćrer (Fig.9).

For at udskifte halogenpćrerne B skal man fjerne glasset C ved at trykke pí rillerne.

Tast A = tænder/slukker lysene.

Tast B = tænder/slukker emhætten. Apparatet tændes på 1. hastighed. Hvis emhætten er tændt skal man trykke på tasten i 2 sek. for at slukke. Hvis emhætten er indstillet på 1. hastighed er det ikke nødvendigt at holde tasten trykket for at slukke. Sænker motorhastigheden.

Display C = viser den valgte motorhastighed og aktivering af timer'en.

Tast D = tænder emhætten. ∅ger motorhastigheden. Ved tryk på tasten fra 3. hastighed tændes den intensive funktion i 10 minutter, hvorefter apparatet vender tilbage til at fungere med den almindelige hastighed, der var indstillet det øjeblik, hvor den intensive funktion blev tændt. Under denne funktion blinker displayet.

Tast E = Når timeren aktiveres, indstiller den funktionerne til at fortsætte i 15 minutter, hvorefter de slukkes. Timeren slås fra ved at trykke på tasten E. Når funktionen Timer er tændt, blinker decimaltallet på displayet. Hvis funktionen til indstilling af hastighed er aktiveret, fungerer funktionen Timer ikke.

Hvis tasten E trykkes ned i 2 sekunder, når emhætten er slukket, aktiveres funktionen "clean air". Denne funktion tænder motoren i 10 minutter for hver time på første hastighedstrin. Når funktionen er aktiveret, viser displayet en drejende bevægelse af de omgivende segmenter. Når tiden er gået, slukker motoren igen, og på displayet vises bogstavet "C", indtil motoren igen efter 50 minutter aktiveres i 10 minutter og så videre.

• Mætning af fedtfiltre / aktive kulfiltre:

- Når displayet C blinker, og ændrer blæserhastigheden, med bogstavet F (f.eks.1 og F), skal fedtfiltrene rengøres. - Når displayet C blinker, og ændrer blæserhastigheden, med bogstavet A (f.eks.1 og A), skal kulfiltrene rengøres. Når filteret er sat på plads igen, skal den elektroniske hukommelse nulstilles ved at holde tasten A nede i ca. 5 sek. indtil bogstaverne F eller A stopper med at blinke på displayet C.

FABRIKANTEN FRALÆGGER SIG ETHVERT ANSVAR FOR SKADER FORÅRSAGET AF MANGLENDE OVERHOL- DELSE AF OVENSTÅENDE ADVARSLER

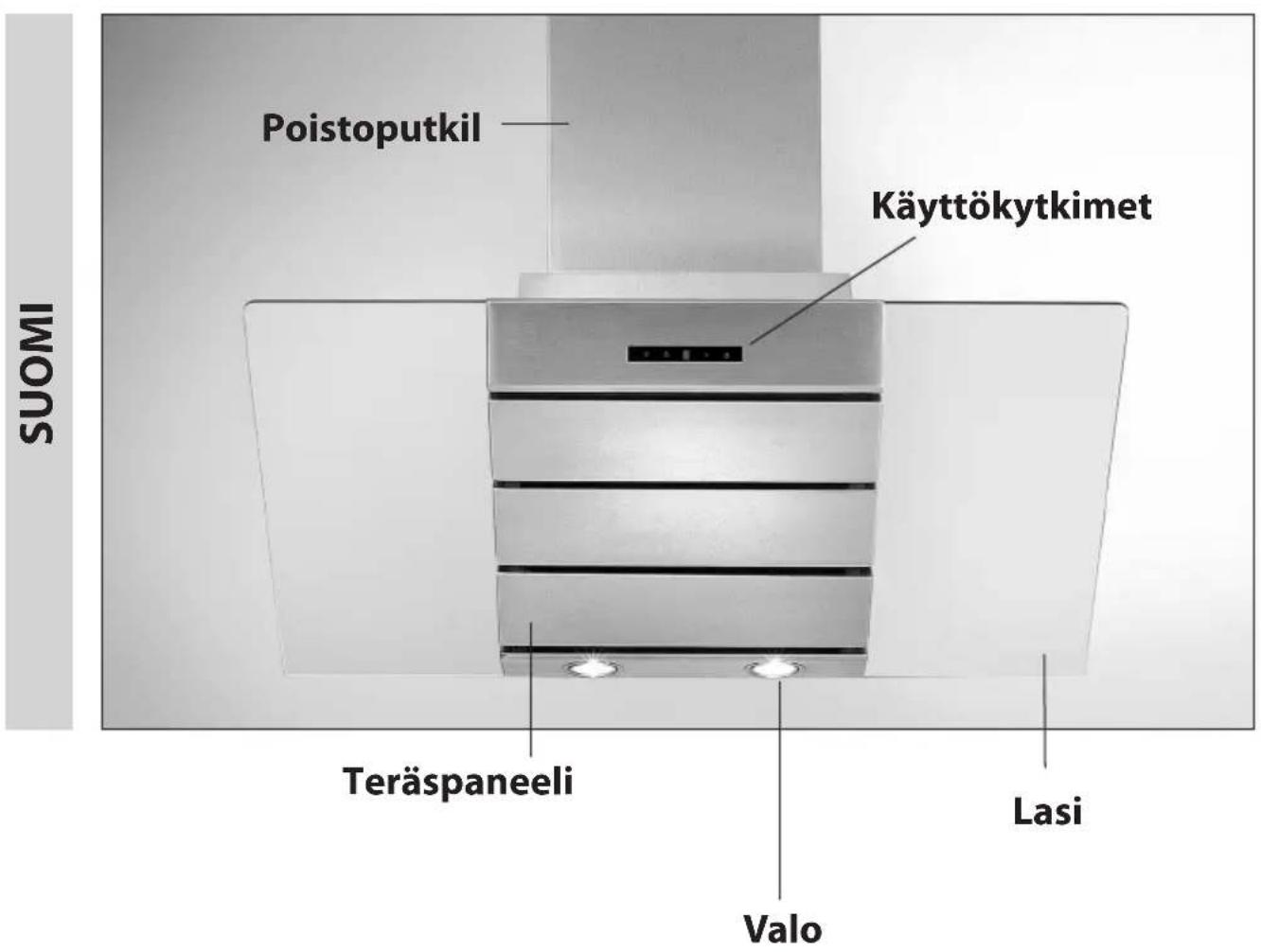

TUULETTIMEN TYYPPI
