РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ HCO6475TG SAMSUNG

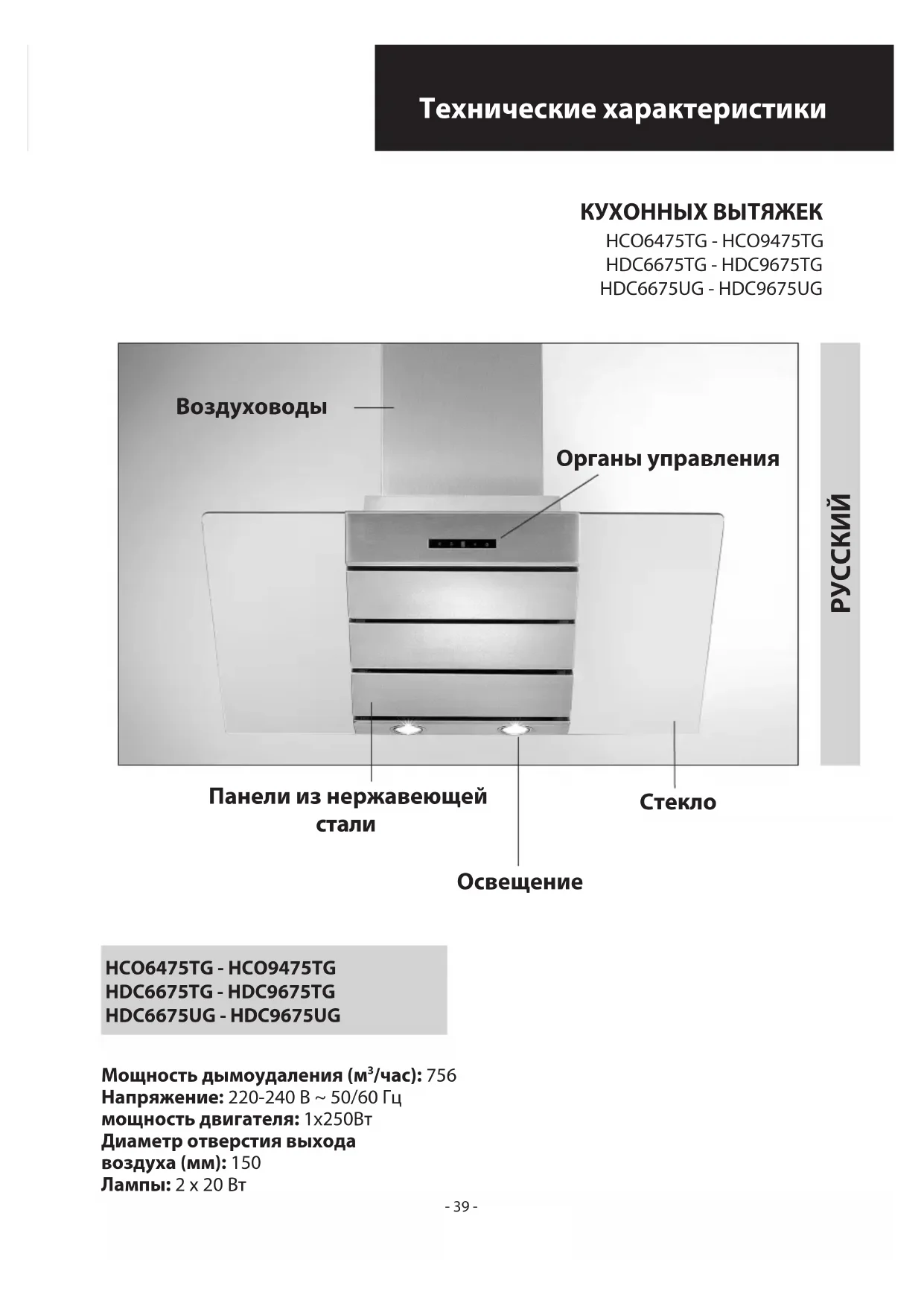

Воздуховоды Органы управления РУССКИЙ Панели из нержавеющей стали Освещение Стекло

HCO6475TG - HCO9475TG

HDC6675TG - HDC9675TG

HDC6675UG - HDC9675UG

Мощность дымоудаления (м³/час): 756

Напряжение: 220-240 В \~ 50/60 Гц

мощность двигателя: 1x250Вт

Диаметр отверстия выхода

воздуха (мм): 150

Лампы: 2 x 20 Вт

КУХОННЫХ ВЫТЯЖЕК

HDC6475TG

HDC9475TG

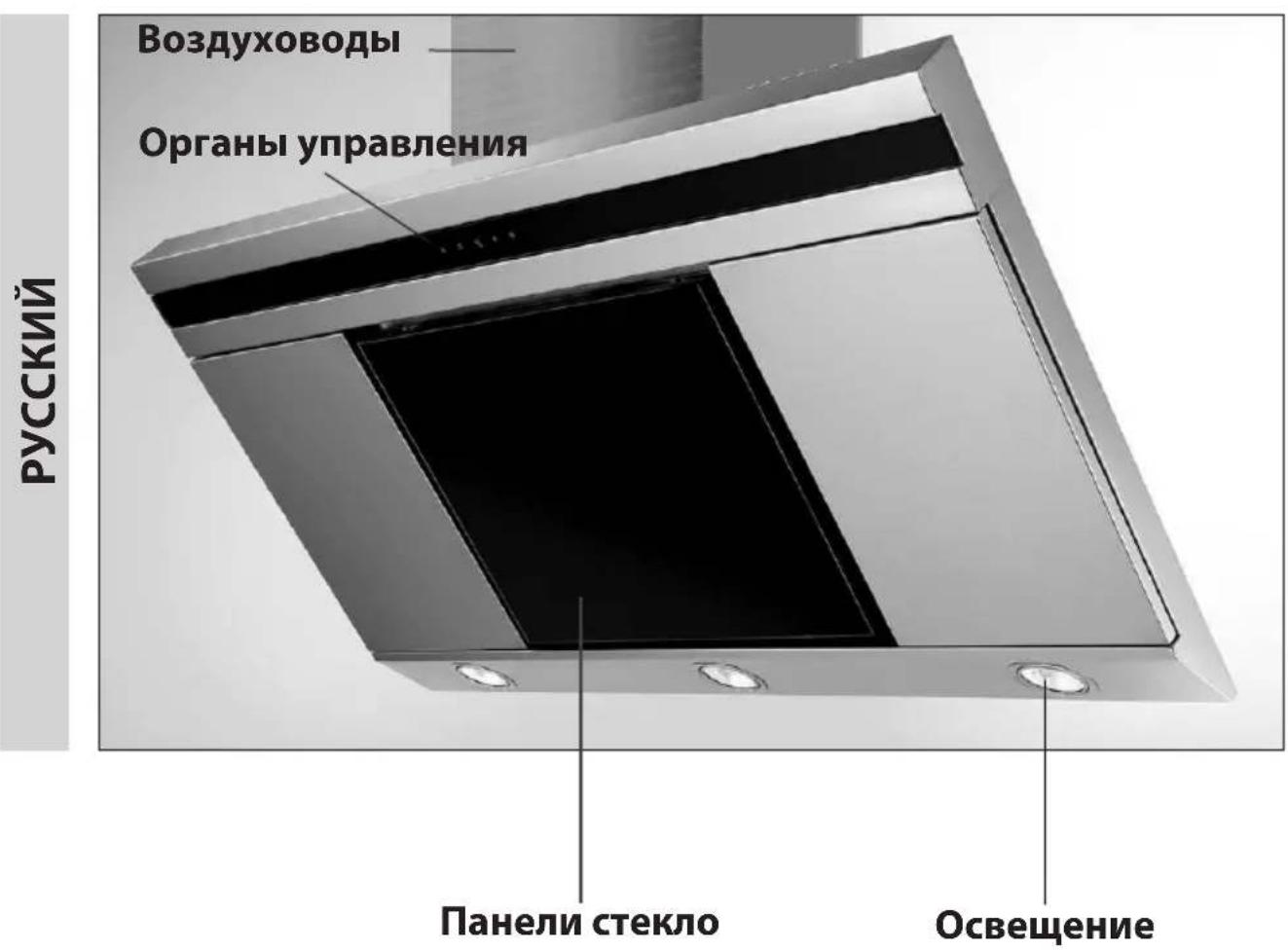

Воздуховоды Органы управления РУССКИЙ Панели стекло Освещение

HDC6475TG - HDC9475TG

Мощность дымоудаления (м³/час): 756

Напряжение: 220-240 В \~ 50/60 Гц

мощность двигателя: 1x250Вт

Диаметр отверстия выхода

воздуха (мм): 150

Лампы: 2 x 20 Вт

ОБЩИЕ СВИДЕНИЯ

Внимательно прочитайте содержание данной инструкции, поскольку содержит важные указания, относящиеся к безопасности установки, эксплуатации и техобслуживания. Сохраните инструкцию для любой дальнейшей консультации. Устройство разработано в следующих вариантах исполнения: вытяжное устройство (удаление воздуха из помещения - рис.1В), фильтрующее устройство (рециркуляция воздуха внутри помещения - рис.1А).

МЕРЫ ПРЕДОСТОРОЖОСТИ

Быть внимательным, если одновременно работает вытяжка и горелка или очаг, нуждяющиеся в окружающем воздухе и запитывающиеся иной энергией, кроме электрической. В таком случае вытяжка удаляет из помещения воздух, нужный для процесса сгорания в горелке или очаге. Отрицальное давление в помещении не должно превышать 4Pa (4x10 ^-5 bar). Для надежной и безопасной работы следует обеспечить вентиляцию помещения. Для наружных выбросов соблюдать правила, действующие в Вашей стране.

Прежде чем подключить прибор к электрической сети:

- убедиться в соответствии напряжения и мощности прибора, данные о которых помещены на заводской паспортной табличке, сетевым показателям, а также соответствие электросоединителя(розетки). В случае несоответствия розетки обратиться к квалифицированному электрику.

- Если провод электропитания поврежден, замените его или весь специальный узел у производителя или в уполномоченном центре технического обслуживания.

Внимание!

В некоторых случаях электрические приборы могут быть опасными.

A) Не проверяйте состояние фильтров при работающей вытяжке

В) Не прикасайтесь к лампочкам или к прилегающим зонам в процессе работы системы освещения или сразу же после ее выключения

С) Запрещается готовить блюда на открытом пламени под кухонной вытяжкой

D) Избегайте открытого пламени, так как оно повреждает фильтры и может привести к возгоранию

E) В процессе жарки во фритюре непрерывно следите за процессом во избежание возгорание кипящего масла

F) Отсоединяйте штепсельную вилку от сетевой розетки перед началом технического обслуживания

G) Изделие не расчитано на эксплуатацию детьми или недееспособными лицами без контроля.

Н) Не разрешайте детям играть с изделием

I) Если вытяжка используется одновременно с другими приборами, в которых используется топливный газ или другие виды топлива, в помещении должна быть обеспечена надлежащая вентиляция

L) В случае выполнения операций по чистке без соблю-

дения инструкций существует опасность возгорания

Данное изделие имеет маркировку соответствия Европейскому Нормативу 2002/96/EC, Утилизация электрических и электронных изделий (WEEE). Проверьте, чтобы по окончании его срока службы данное изделие было сдано в утиль. Этим Вы поможете сохранить окружающую среду.

Символ на изделии или в прилагающейся к нему документации означает, что данное изделие не должно рассматриваться как бытовые отходы, а должно быть сдано в специальный центр утилиза- ции, занимающийся уничтожением электрических и электронных приборов. Изделие должно быть сдано в утиль в соответствии с местными нормативами по утилизации отходов. За дополнительными сведениями касательно обработки, утилизации и уничтожения данного изделия обращайтесь в местное отделение сбора домашних бытовых приборов или в магазин, в котором было куплено изделие.

ИНСТРУКЦИИ ПО УСТАНОВКЕ

Монтаж и электрическое подключение должны выполняться квалифицированным техником.

• Электрическая связ

Необходимо обеспечить легкий доступ к штепселю после установки аппарата.

В случае поставки аппарата с кабелем без штепселя, для того чтобы подключить его к электрической сети, необходимо установить между аппаратом и сетью мультиполярный выключатель с минимальным расстоянием между контактами 3 мм, рассчитанный на данную нагрузку и соответствующий действующим нормативам.

коричневый-L-линия синий-N-нейтралный

- Если используемая поверхность плиты является электрической, газовой или индукционной, минимальное расстояние между ней и самой нижней частью вытяжки должно составлять не менее 45 см. Если применяется соединительная труба из двух и более частей, то верняя часть должна располагаться снаружи нижней части. Не соединять выброс из вытяжки с каналом циркуляции горячего воздуха или с каналом, используемым для отвода дыма от устройств, запытываемых иной энергией кроме электрической.

- В том случае, если прибор монтируется с вытяжным устройством, рекомендуется обеспечить помещение выводным отверстием.

- Рекомендуется использовать трубу дымохода с таким же диаметром, что и отверстие подачи воздуха. Использование суженной трубы может сократить КПД вытяжки и увеличить ее шумовой уровень.

- Для более легкого монтажа кухонной вытяжки перед началом этой операции снимите фильтр-жироуловитель В (Рис. 5).

Перед началом монтажа выполните следующие операции в зависимости от модели вашей кухонной вытяжки:

МОДЕЛЬ 1

Снимите 3 панели A, как показано на рис. 4a.

Потяните за ручку В, как показано на рис. 5.

МОДЕЛЬ 2

Откройте панель C, как как показано на рис 4b.

Потяните за ручку В, как показано на рис. 5.

• Настенный монтаж

Отметьте на стене нижний край кухонной вытяжки рис. 2А (с учетом минимального расстояния от варочной панели рис. 2В).

- Приложите крепежное лекало к стене, обращая внимание, чтобы линия совпала с линией, отмеченной ранее.

- Отметьте и просверлите крепежные отверстия (рис. 3).

- Вставьте 2 верхних шурупа K, не завинчивая их до упора, и расширительные вкладыши (рис. 3).

- Навесьте вытяжку на стену, выравнивая ее в горизонтальном положении, и завинтите шурупы К (рис. 6).

- По завершении выравнивания окончательно закрепите вытяжку при помощи 2 шурупов С (рис. 7).

- Для разных типов монтажа используйте шурупы и расширительные вкладыши, пригодные для Вашей стены (например, для железобетона, для гипоскартона и т.д.).

- Если шурупы и вкладыши прилагаются к изделию, проверьте, чтобы они были расчетаны на тип стены, на которую навешивается кухонная вытяжка.

• Монтаж моделей с декоративным камином

Надеть специальные перчатки и снять защитную пленку с дымохода таким образом, чтобы не поцарапать его. (Рис 8А)

Подготовьте электрический провод в рамках периметра декоративного камина.

Отмерьте длину крепежной скобы верхнего отрезка камина (Рис. 8 С). Затем прикрепите скобу к потолку таким образом, чтобы она была на одной оси с вашей кухонной вытяжкой, при помощи шурупов А (Рис. 8 С) и соблюдая расстояние от потолка, указанное на (Рис. 8 В). При помощи гибкой трубы L соедините фланец С с отверстием дымоудаления (Рис. 8 D).

Проденьте верхний отрезок камина в нижний отрезок. Снимите верхний отрезок камина вплоть до скобы и закрепите его при помощи шурупов F (Рис. 8 C).

• Фильтрующая модель

Установите угольные фильтры в центр узла вытяжки и поверните их на 90° вплоть до щелчка (схема 10).

ЭКСПЛУАТАЦИЯ И ТЕХХОД

- Рекомендуем ввести аппарат в эксплуатацию, прежде чем приступить к варке какого-либо элемента.

Рекомендуем оставить работать аппарат на 15 минут, после завершения приготовления пищи, чтобы полностью выпустить тяжелый воздух.

Хорошее функционирование колпака обусловлено правильным и постоянным техническим обслуживанием; особое внимание следует уделить фильтру жира и активированного угля.

• Фильтр против жира задерживает жирные частицы, находящиеся в воздухе, следовательно, он подвергается за-сорениям в разные промежутки времени, в зависимости от использования аппарата.

- Чтобы предупредить опасность возможных возгораний, максимум каждые 2 месяца необходимо промывать

фильтры против жира, для чего можно также использовать посудомоечную машину.

- После промывания, можно проверить изменение цвета. Это не дает права на предъявление претензий для их возможной замены.

В случае невыполнения инструкций по замене и промыванию, может появиться риск возгорания фильтров против жира.

- Фильтры с активированным углем служат для очистки воздуха окружающей среды. Фильтры можно промывать или использовать повторно, необходимо заменять их максимум раз в четыре месяца. Насыщенность активированного угля зависит от слишком длительного использования аппарата, от типа кухни и регулярности проведения очистки фильтра против жира

- Необходимо часто очищать коллак как внутри, так и снаружи, используя увлажненную денатурированным спиртом ткань или нейтральные не царапающие жидкие моющие средства.

- Лампы вытяжки служат для освещения варочной панели во время приготовления и не расчитаны на длительное включение для обычного освещения помещения. Продолжительное использование ламп вытяжек значительно сокращает их средний срок службы.

- Замена галогенных ламп (Рис 9).

Для замены галогенных ламп В снимите стеклянную крышку С, поддев ее отверткой в специальных пазах.

Замените лампы на лампы такого же типа.

Внимание: не прикасайтесь к лампам голыми и.

• Органы управления: (Рис.11)

Клавиша A = включает/выключает подсветку

Клавиша В = включение/выключение вытяжки. Вытяжка включается на 1-ой скорости. Если вытяжка включена, нажмите кнопку на 2 секунды, чтобы выключить ее. Если вытяжка работает на 1-ой скорости, не нужно держать кнопку нажатой для ее выключения. Скорость двигателя сокращается.

Дисплей C = показывает скорость мотора, которая была набрана, и включение таймера.

Клавиша D = включает вытяжку. Увеличивает скорость мотора. Нажатие клавиши 3-й скорости вызывает активацию функции интенсивного режима на 10 мин, по истечении которых восстанавливается скорость работы, активной в момент включения данной функции. На период действия интенсивного режима имеет место мигание индикатора.

Клавиша Е = Таймер на 15 минут запоминает функции в момент включения после отключения этих функций. Таймер отключается повторным нажатием кнопки Е. Когда функция Таймер включена, на дисплее должно мигать десятичное значение. Если работает интенсивная скорость, включить функцию Таймер нельзя.

Нажав кнопку E на 2 секунды при выключенной вытяжке, включается функция «чистый воздух», Эта функция включает двигатель на 1-ой скорости на 10 минут каждый час.

В процессе функционирования на дисплее показываются вращающиеся боковые сегменты. По истечении этого времени двигатель выключается, и на дисплее появляется буква «С» до следующего запуска двигателя на 10 минут по прошествии 50 минут. Для возврата к обычному режиму нажмите любую клавишу, за исключением клавиши подсветки. Для отмены функции нажмите на клавишу Е.

- Засорение фильтров-жироуловителей / фильтра с активированным углем:

- Когда на дисплее C попеременно мигают значение рабочей скорости и буква F (например., 1 и F) необходимо вымыть фильтры-жироуловители.

- Когда на дисплее С попеременно мигают значение рабочей скорости и буква А (например.,1 и А) необходимо заменить фильтры с активированным углем.

После установки фильтра на место после чистки необходимо обнулить электронную память, нажав кнопку А примерно на 5 сек. вплоть до прекращения мигания буквы F или А на дисплее С.

ФИРМА НЕ НЕСЕТ НИКАКОЙ ОТВЕТСТВЕННОСТИ ЗА УШЕРБ, ВЫЗВАННЫЙ НЕСОБЛЮДЕНИЕМ ВЫШЕПРИ-ВЕДЕННЫХ ПРЕДУПРЕЖДЕНИЙ.
