Tipo de producto	Campana extractora
Marca	Samsung
Modelo	HCO6475TG
Potencia de aspiración	756 m³/h
Tensión	220-240 V ~ 50/60 Hz
Motor	1 x 250 W
Diámetro de salida de aire	150 mm
Iluminación	2 lámparas halógenas de 20 W
Tipo de filtros antigrasa	Metálicos lavables (en lavavajillas)
Frecuencia de lavado de los filtros antigrasa	Al menos cada 2 meses
Tipo de filtros de carbón	Carbón activo, no lavables
Frecuencia de reemplazo de los filtros de carbón	Cada 4 meses
Velocidades	3 velocidades + función intensiva (10 min)
Temporizador	15 minutos
Función Clean Air	Sí (ciclo horario: 10 min/h)
Distancia de seguridad mínima	45 cm por encima de una encimera
Clase eléctrica	Clase II (sin conexión a tierra)
Mantenimiento	Limpiar con un paño empapado en alcohol desnaturalizado o detergente líquido neutro no abrasivo

Preguntas frecuentes - HCO6475TG SAMSUNG

¿Cómo instalar la campana Samsung HCO6475TG?

La instalación debe ser realizada por personal especializado. Antes del montaje, retire el filtro antigrasa B (Fig. 5). Fije la campana a la pared con los tornillos y tacos adecuados a la naturaleza de la pared, respetando una distancia de seguridad de al menos 45 cm entre el punto más bajo de la campana y la encimera. Conecte el tubo de evacuación de aire de diámetro 150 mm. Para la versión de recirculación, monte los filtros de carbón activo (Fig. 10).

¿Cómo lavar los filtros antigrasa?

Los filtros antigrasa deben lavarse al menos cada 2 meses. Son lavables en lavavajillas o a mano con un detergente. Después de varios lavados, pueden cambiar de color, lo cual es normal. Asegúrese de que estén bien secos antes de volver a colocarlos.

¿Cuándo hay que reemplazar los filtros de carbón?

Los filtros de carbón activo no son lavables ni regenerables. Deben ser cambiados cada 4 meses como mínimo. La frecuencia puede variar según el uso y el tipo de cocina.

¿Qué significan los parpadeos F y A en la pantalla?

Si la pantalla parpadea mostrando alternativamente la velocidad y la letra F, indica que es hora de lavar los filtros antigrasa. Si la letra A parpadea, hay que reemplazar los filtros de carbón.

¿Cómo reiniciar el indicador de saturación de los filtros?

Después de limpiar o reemplazar los filtros, presione la tecla A durante 5 segundos hasta que el indicador F o A deje de parpadear en la pantalla C.

¿Cuál es la distancia mínima entre la campana y la encimera?

La distancia de seguridad entre la encimera (eléctrica, gas o inducción) y el punto más bajo de la campana debe ser de al menos 45 cm.

¿Se puede usar la campana en modo recirculación?

Sí, la campana puede funcionar en modo recirculación (retorno del aire a la habitación). Para ello, instale los filtros de carbón activo (Fig. 10) y asegúrese de que el aire circule correctamente. Los filtros de carbón deben reemplazarse regularmente.

¿Cómo reemplazar las lámparas halógenas?

Para cambiar las lámparas, retire el vidrio haciendo palanca en las ranuras previstas. Reemplace las lámparas por lámparas halógenas del mismo tipo (2 x 20 W). No toque las lámparas con las manos desnudas.

¿Qué hacer si la campana no funciona correctamente?

Primero verifique la alimentación eléctrica y que la campana esté enchufada. Asegúrese de que los filtros no estén obstruidos. Si el problema persiste, contacte a un electricista calificado o al servicio de asistencia técnica. Recuerde: en caso de defecto, no use la campana.

¿Cómo activar la función Clean Air?

Cuando la campana esté apagada, presione la tecla E durante 2 segundos. El motor se pondrá en marcha cada hora durante 10 minutos en la primera velocidad. La pantalla mostrará un movimiento rotativo de los segmentos periféricos, luego la letra C fija. Presione cualquier tecla (excepto iluminación) para volver al funcionamiento normal, o presione E para desactivar la función.

MANUAL DE USUARIO HCO6475TG SAMSUNG

HCO6475TG - HCO9475TG

HDC6675TG - HDC9675TG

HDC6675UG - HDC9675UG

Potencia de aspiración (m³/h): 756

Voltaje: 220-240V \~ 50/60Hz

Absorción motor: 1x250W

Diámetro salida aire (mm): 150

Lámparas: 2x20W

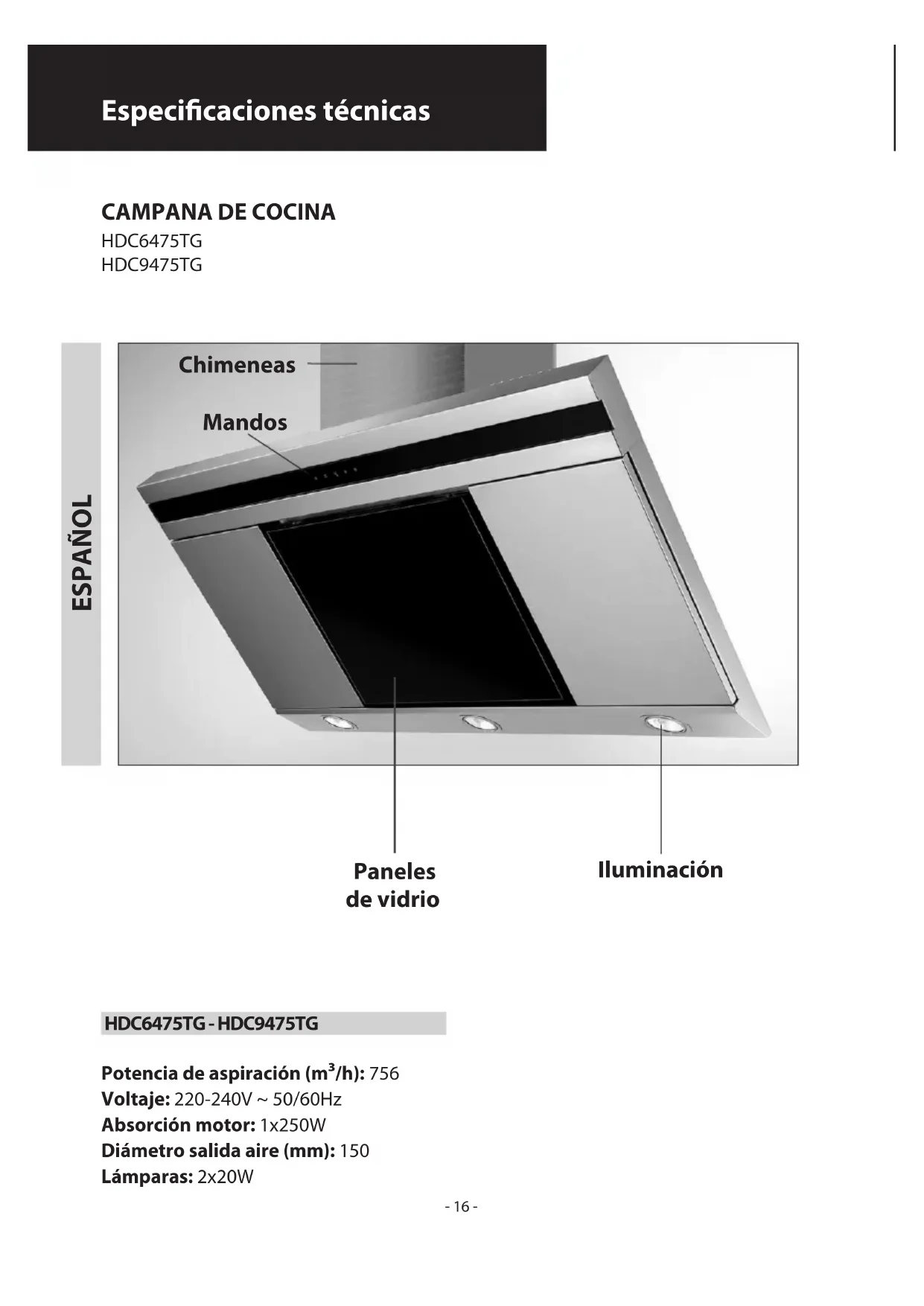

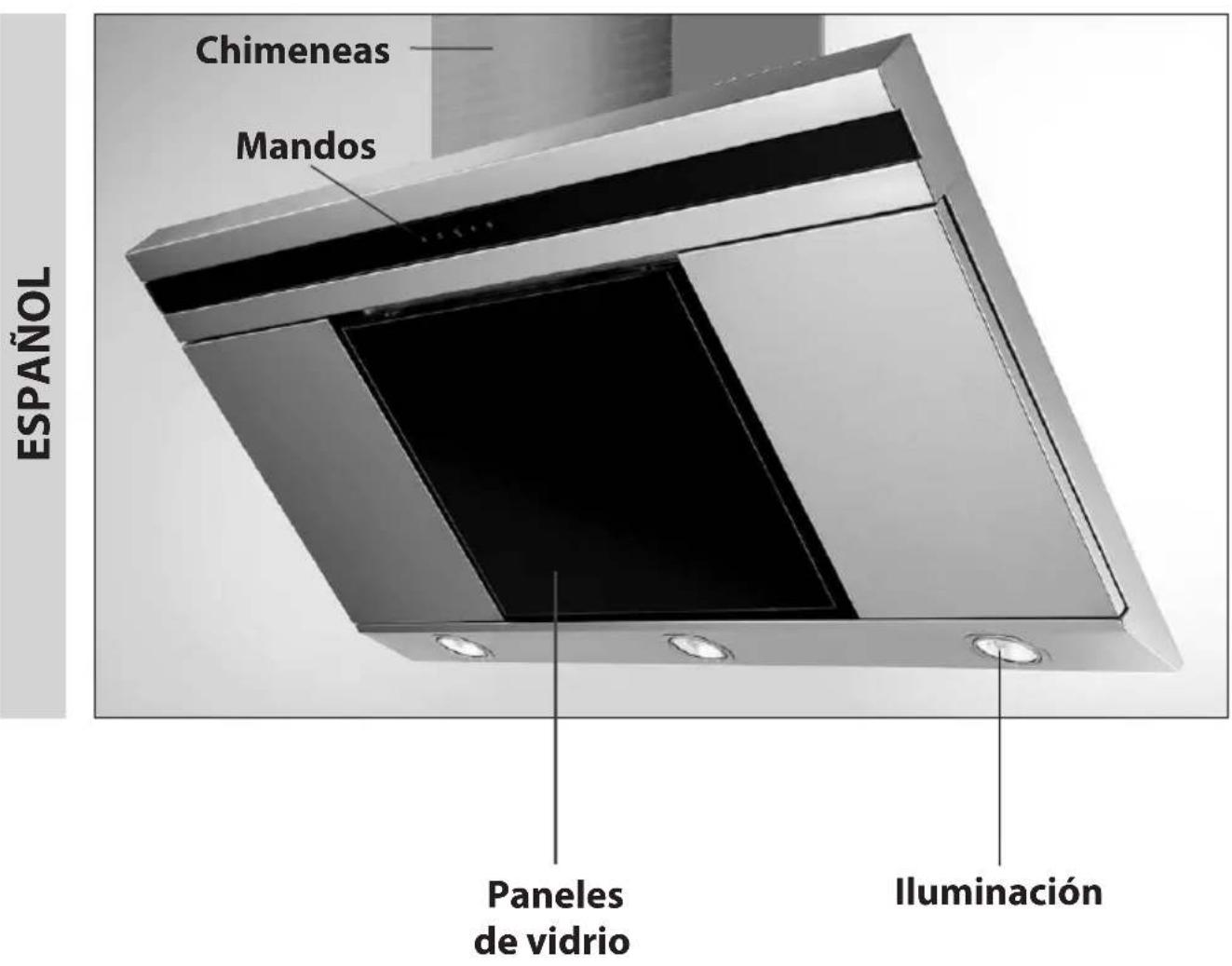

CAMPANA DE COCINA

HDC6475TG

HDC9475TG

HDC6475TG - HDC9475TG

Potencia de aspiración (m³/h): 756

Voltaje: 220-240V \~ 50/60Hz

Absorción motor: 1x250W

Diámetro salida aire (mm): 150

Lámparas: 2x20W

GENERALIDADES

Lea atentamente el contenido del presente libro de instrucciones pues contiene indicaciones importantes para la seguridad en la instalación, el uso y el mantenimiento (Consérvelo para un posible consulta posterior). El aparato ha sido diseñado para el uso en versión aspiradora (evacuación de aire hacia el exterior – Fig.1B), filtrante (reciclaje del aire en el interior – Fig.1A).

SUGERENCIAS PARA LA SEGURIDAD

Preste atención si funcionan contemporáneamente una campana aspirante y un quemador o una chimenea que toman el aire del ambiente y están alimentados por energía que no sea eléctrica, pues la campana aspirante toma del ambiente el aire que el quemador o la chimenea necesitan para la combustión. La presión negativa del local no debe superar los 4 Pa (4x10-5 bares). Para un funcionamiento seguro, realice primero una adecuada ventilación del local. Para la evacuación externa, aténgase a las disposiciones vigentes en su país.

Antes de enchufar el modelo a la corriente eléctrica:

- Controlar los datos de matrícula (que se encuentran en el interior del aparato) para constatar que la tensión y la potencia correspondan a la de la red y el enchufe de conexión sea idóneo. En caso de dudas, recurra a un electricista calificado.

- Si el cable de alimentación está dañado, se debe cambiar con un cable o conjunto especial de cables que puede suministrar tanto el fabricante como el servicio de asistencia técnica.

¡Atención!

En determinadas circunstancias los electrodomésticos pueden ser peligrosos.

A) No intente controlar los filtros cuando la campana está en funcionamiento.
B) Durante el uso prolongado de la instalación de iluminación o inmediatamente después, no toque las lámparas ni las zonas adyacentes a ellas.
C) Está prohibido cocinar a fuego directo debajo de la campana.
D) Evite dejar la llama libre porque puede dañar los filtros y constituye un riesgo de incendio.
E) Controle constantemente los alimentos fritos para evitar que el aceite sobrecalentado se prenda fuego.
F) Antes de efectuar cualquier operación de mantenimiento, desconecte la campana de la red eléctrica.
G) Este aparato no debe ser utilizado por niños o personas que necesiten de supervisión.
H) Controle que los niños no jueguen con el aparato.
I) Cuando la campana se utiliza simultáneamente con aparatos que queman gas u otros combustibles, el ambiente debe estar adecuadamente ventilado.
L) Si las operaciones de limpieza no se realizan respetando las instrucciones, hay peligro de incendio.

Este aparato está fabricado en conformidad con la Norma Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Controlando que este producto sea eliminado de modo correcto, el usuario contribuye a prevenir consecuencias negativas para el ambiente y la salud.

El símbolo en el producto o en la documentación adjunta, indica que este producto no debe ser tratado como residuo doméstico sino que debe ser entregado

a un punto de recolección para reciclar aparatos eléctricos y electrónicos. Elimínelo siguiendo las normas locales para la eliminación de desechos. Para mayor información sobre el tratamiento, recuperación o reciclaje de este producto, llame a la oficina local encargada, al servicio de recolección de desechos domésticos o al negocio en el cual ha comprado el producto.

INSTRUCCIONES PARA LA INSTALACIÓN

Las operaciones de montaje y conexión eléctrica deben ser efectuadas por personal especializado.

- Instalación eléctrica

El aparato está construido en clase II, por lo tanto no se debe e conectar ningún cable a la toma de tierra.

El posición del enchufe debe ser de fácil acceso una vez instalado el aparato.

Si el aparato posee un cable sin enchufe, para conectarlo a la red eléctrica es necesario instalar entre el aparato y la red de suministro un interruptor omnipolar con una apertura mínima de 3 mm entre los contactos y las dimensiones adecuadas para la carga, conforme con las normas vigentes.

La conexión a la corriente eléctrica debe realizarse de la siguiente manera:

MARRÓN = L línea.

AZUL = N neutro.

• Si la placa de cocción que se utiliza es eléctrica, de gas o de inducción, la distancia mínima entre ésta y la parte más baja de la campana debe ser de por lo menos 45 cm. Si debe usarse un tubo de conexión compuesto de dos o más partes, la parte superior debe estar fuera de la parte inferior. No conecte la descarga de la campana a un conducto en el que circúle airecaliente o que sea utilizado para evacuar los humos de aparatos alimentados por una energía que no sea eléctrica.
• En el caso de montaje del aparato en la versión aspirante, predisponer el orificio de evacuación aire.
• Se aconseja el uso de un tubo de evacuación de aire con el mismo diámetro que la boca de salida de aire. El uso de una reducción podría disminuir las prestaciones del producto y aumentar el ruido.
• Antes de realizar las operaciones de montaje, desactive el filtro antigrasa B (Fig. 5), para maniobrar el aparato más fácilmente.

Antes de realizar esta operación, cumpla con las siguientes

fases, según el modelo que posea:

MODELO 1

Extraiga los 3 paneles A como se indica en la Fig. 4a.

Tire la manija B como se indica en la Fig. 5.

MODELO 2

Abra el panel C como se indica en la Fig. 4b.

Tire la manija B como se indica en la Fig. 5.

- Fijación a la pared

Realice una marca de la parte inferior de la campana en la pared Fig.2A (teniendo en cuenta la distancia mínima de la encimera Fig.2B).

- Coloque la plantilla de fijación sobre la pared, cuidando que la línea coincida con la trazada en el párrafo anterior.

- Realice una marca y luego los orificios de fijación (Fig.3).

- Fije los 2 tornillos superiores K y las espigas para pared (Fig. 3). Los tornillos no deben ser enroscados completamente.

- Alinee el aparato a la pared en posición horizontal y enrosque los tornillos K (Fig. 6).

- Una vez regulada la posición, fije la campana definitivamente con los 2 tornillos C (Fig. 7).

- En los distintos montajes utilice tornillos y espigas adecuados para el tipo de pared (por ej. cemento armado, cartón de yeso, etc.).

- Cuando los tornillos y las espigas se suministren con el producto, controle que sean adecuados para el tipo de pared a la que se debe fijar la campana.

- Instalación para modelos con chimeneas decorativas

Quite la película protectora de la chimenea utilizando guantes y teniendo cuidado de no rayarla. (Fig.8A)

Coloque la alimentación eléctrica dentro de la unión decorativa.

Regule el ancho de la abrazadera de sostén de la unión superior (Fig.8 C). Posteriormente fíjela al techo para que quede alineada con la campana, utilizando los tornillos A (Fig.8 C) y respetando la distancia del techo indicada en la (Fig.8 B). Conecte la brida C, al orificio de evacuación de aire, utilizando el tubo flexible L (Fig.8 D).

Introduzca la chimenea superior dentro de la chimenea inferior. Extraiga la chimenea superior hasta el marco y fijela con los tornillos F (Fig.8 C).

- Versión filtrante

Los filtros se deben aplicar al grupo aspirante colocado en el interior de la campana centrándolos y girándolos 90° hasta el tope (Fig. 10).

USO Y MANTENIMIENTO

- Se recomienda poner en funcionamiento el aparato antes de proceder a la cocción de un alimento cualquiera. Se recomienda también, dejar funcionar el aparato durante 15 minutos después de haber finalizado la cocción para lograr una evacuación completa del aire viciado.

El buen funcionamiento de la campana depende de la realización de un correcto y constante mantenimiento; se debe prestar una atención particular al filtro antigrasa y al filtro de carbón activo.

- El filtro antigrasa cumple la función de retener las partículas de grasa en suspensión en el aire, por lo tanto, puede atascarse en distintos momentos que dependen del uso del aparato.

- Para prevenir el peligro de incendios, es necesario lavar

los filtros antigrasa cada 2 meses como máximo, para lo cual es posible utilizar un lavavajillas.

- Después de algunos lavados, se pueden verificar alteraciones del color. Si esto sucede, no constituye motivo de reclamo para su sustitución.

Si no se cumplen las instrucciones de sustitución o de lavado, existe el riesgo de incendio de los filtros antigrasa.

- Los filtros de carbón activo sirven para depurar el aire que se devuelve al ambiente. Los filtros no se pueden lavar o regenerar y deben ser sustituidos cada cuatro meses como máximo. La saturación del carbón activo depende del uso más o menos prolongado del aparato, del tipo de cocina y de la regularidad con la que se realiza la limpieza del filtro antigrasa.

- Limpie frecuentemente la campana, tanto por dentro como por fuera, usando un paño bañado con alcohol de quemar o detergentes líquidos neutros no abrasivos.

- La instalación de iluminación ha sido proyectada para ser utilizada durante la cocción y no para su uso prolongado como iluminación general del ambiente. El uso prolongado de la iluminación disminuye notablemente la duración media de las lámparas.

- Sustitución de las lámparas halógenas (Fig.9).

Para sustituir las lámparas halógenas B quite el vidrio Chaciendo palanca en las ranuras correspondientes. Sustitúyalas con lámparas del mismo tipo.

Atención: no toque la bombilla con las manos otección.

- Mandos: (Fig.11)

Botón A = enciende\apaga las luces.

Botón B = enciende\apaga la campana. El aparato pone en marcha en la 1° velocidad. Si la campana está encendida apriete el botón 2 segundos para apagar. Si la campana está en la 1° velocidad no hay que apretar el botón para apagar. Disminuye la velocidad del motor.

Display C = indica la velocidad del motor seleccionada y la puesta en marcha del timer.

Botón D = enciende la campana. Aumenta la velocidad del motor. Pulsando el pulsador de la tercera velocidad se introduce la función intensiva por 10 minutos, después el aparado vuelve a funcionar a la velocidad de ejercicio al momento de la activación. Durante esta función el display relampagua.

Botón E = El Timer temporiza las funciones, al momento de la activación, por 15 minutos después de que se han apagado. El Timer se desactiva volviendo a oprimir el botón

E. Cuando la función Timer está encendida, en el display debe relampaguear el punto decimal. No se puede activar si está funcionando la velocidad intensiva del Timer.

Si oprime el botón E por un par de segundos, mientras el aparato está apagado, se activa la función "clean air". Que enciende el motor en la primera velocidad a 10 minutos por cada hora. Durante el funcionamiento, se debe visualizar en el display un movimiento giratorio de los segmentos periféricos. Transcurrido dicho tiempo el motor se apaga, y se visualiza la letra "C" fija en el display, después de 50 minutos éste arranca de nuevo por otros 10 minutos y así sucesivamente. Para regresar al funcionamiento normal apriete cualesquiera de los botones excepto el de la luz. Para desactivar la función oprima el botón E.

- Saturación de los filtros antigrasa/carbón activo :

Cuando el display C centellea alternando la velocidad de funcionamiento con la letra F (por ej.: 1 y F), deben lavarse los filtros antigrasa.

- Cuando el display C centellea alternando la velocidad de funcionamiento con la letra A (por ej.: 1 y A), deben sustituirse los filtros de carbón.

Después que ha vuelto a colocar el filtro limpio, debe resetear la memoria electrónica presionando el botón A durante 5 seg. aproximadamente hasta que deja de centellear la señalación F o A del display C.

SEL FABRICANTE NO SE HACE RESPONSABLE DE LOS DAÑOS PRODUCIDOS POR EL INCUMPLIMIENTO DE ESTAS ADVERTENCIAS.
